Page 1

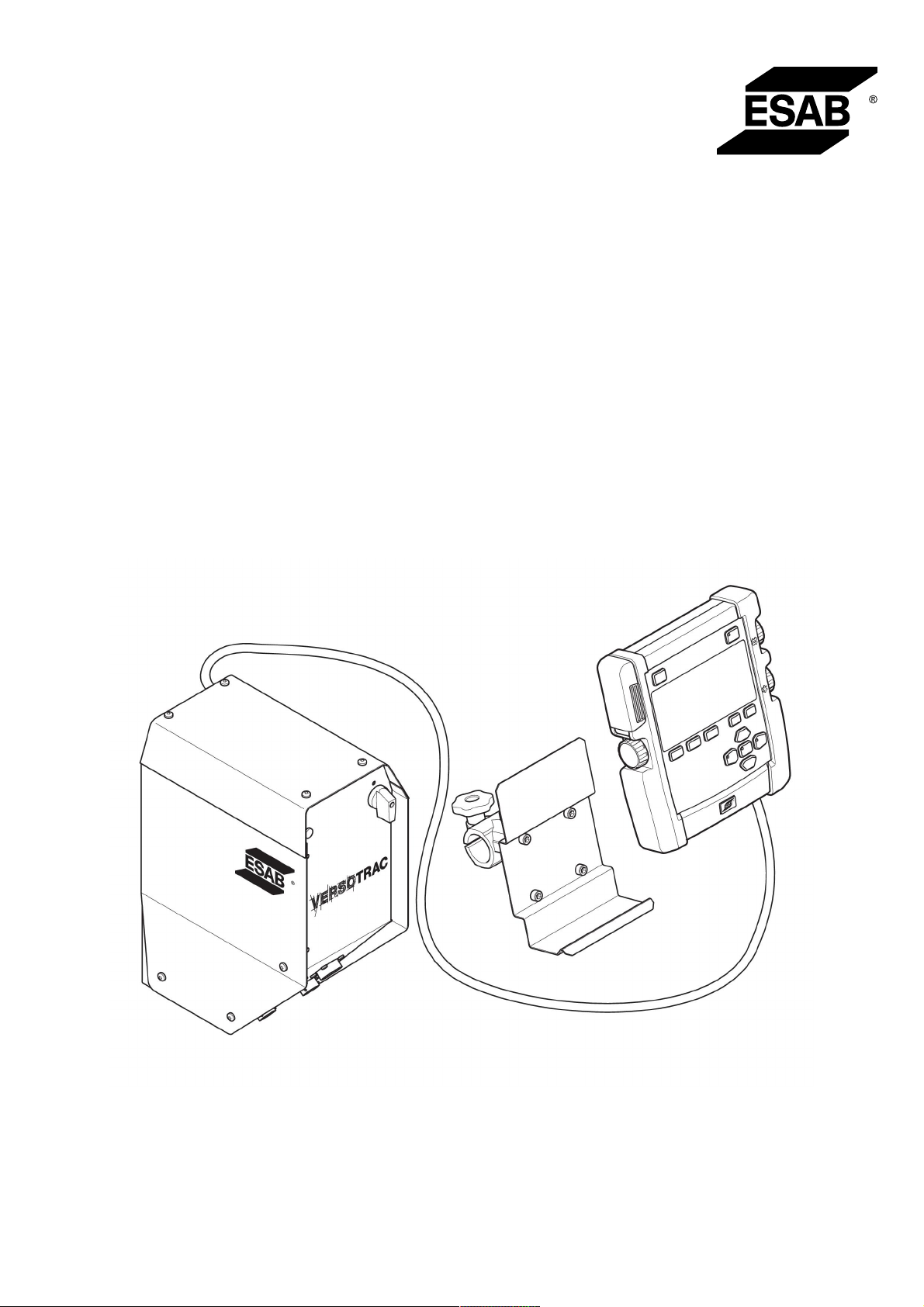

EAC 10 Control unit

Bruksanvisning

0463 609 001 NO 20190918

Valid for: from serial no. 841-xxx-xxxx

Page 2

Page 3

INNHOLD

SIKKERHET................................................................................................. 4

1.1 Symbolforklaring.................................................................................... 4

1.2 Sikkerhetsregler ..................................................................................... 4

INNLEDNING ............................................................................................... 7

2.1 Utstyr ....................................................................................................... 7

TEKNISKE DATA......................................................................................... 8

INSTALLASJON .......................................................................................... 9

BRUK ........................................................................................................... 10

5.1 Håndkontroll ........................................................................................... 10

5.2 Tilkoblinger ............................................................................................. 11

5.2.1 Tilkobling av digital strømkilde.............................................................. 12

5.2.2 Tilkobling til kompatibel analog likestrømstrømkilde ............................ 13

5.3 USB-tilkobling......................................................................................... 14

5.3.1 Sett inn USB-minnet............................................................................. 14

VEDLIKEHOLD............................................................................................ 15

6.1 Kontroll og rengjøring............................................................................ 15

BESTILLING AV RESERVEDELER ............................................................ 16

SKJEMA .............................................................................................................. 17

ORDRENUMRE ................................................................................................... 20

ACCESSORIES ................................................................................................... 21

Vi forbeholder oss retten til å endre spesifikasjoner uten varsel.

0463 609 001 © ESAB AB 2019

Page 4

1 SIKKERHET

1.1 Symbolforklaring

Som brukt i denne bruksanvisningen: Betyr Merk! Vær på vakt!

FARE! Angir umiddelbare farer som, hvis de ikke unngås, vil medføre umiddelbar

alvorlig personskade eller tap av liv.

ADVARSEL! Angir mulige farer som kan medføre personskade eller tap av liv.

FORSIKTIG! Angir farer som kan medføre mindre personskade.

ADVARSEL!

Før bruk skal du lese og forstå bruksanvisningen samt følge alle skilter, arbeidsgivers sikkerhetsrutiner og sikkerhetsdatablader (SDS-er).

1.2 Sikkerhetsregler

Brukere av ESAB-utstyr har det endelige ansvaret for å sørge for at alle som arbeider med eller i nærheten av utstyret, følger alle relevante sikkerhetsanvisninger. Sikkerhetsreglene må oppfylle kravene som gjelder for denne type utstyr. Anbefalingene nedenfor må følges i tillegg til standardforskrifter som gjelder på arbeidsplassen.

Alt arbeid må utføres av opplært personale som er fortrolige med bruken av utstyret. Feil bruk av utstyret kan føre til farlige situasjoner, noe som kan forårsake personskader og skade på utstyret.

1. Alle som bruker utstyret, må være kjent med følgende: ○ bruken ○ plasseringen av nødstoppene ○ hvordan det fungerer ○ relevante sikkerhetstiltak ○ sveising og skjæring og annen aktuell bruk av utstyret

2. Operatøren må sørge for at: ○ ingen uvedkommende befinner seg innenfor arbeidsområdet for utstyret når det

startes opp

○ ingen er ubeskyttet når lysbuen tennes eller man har begynt å arbeide med

utstyret

3. Arbeidsplassen må: ○ være egnet til formålet ○ være fri for trekk

0463 609 001

- 4 -

Page 5

1 SIKKERHET

4. Personlig verneutstyr: ○ Bruk alltid anbefalt personlig verneutstyr, slik som vernebriller, flammesikre klær,

vernehansker

○ Ikke ha på deg løstsittende klær, slik som skjerf, armbånd, ringer osv, som kan

hekte seg fast eller føre til forbrenninger

5. Generelle forholdsregler: ○ Kontroller at returkabelen er sikkert tilkoblet. ○ Arbeid på høyspenningsutstyr skal alltid utføres av en autorisert elektriker. ○ Egnet brannslokkingsutstyr må være tydelig merket og tilgjengelig i nærheten. ○ Smøring og vedlikehold må ikke utføres på utstyret når det er i bruk.

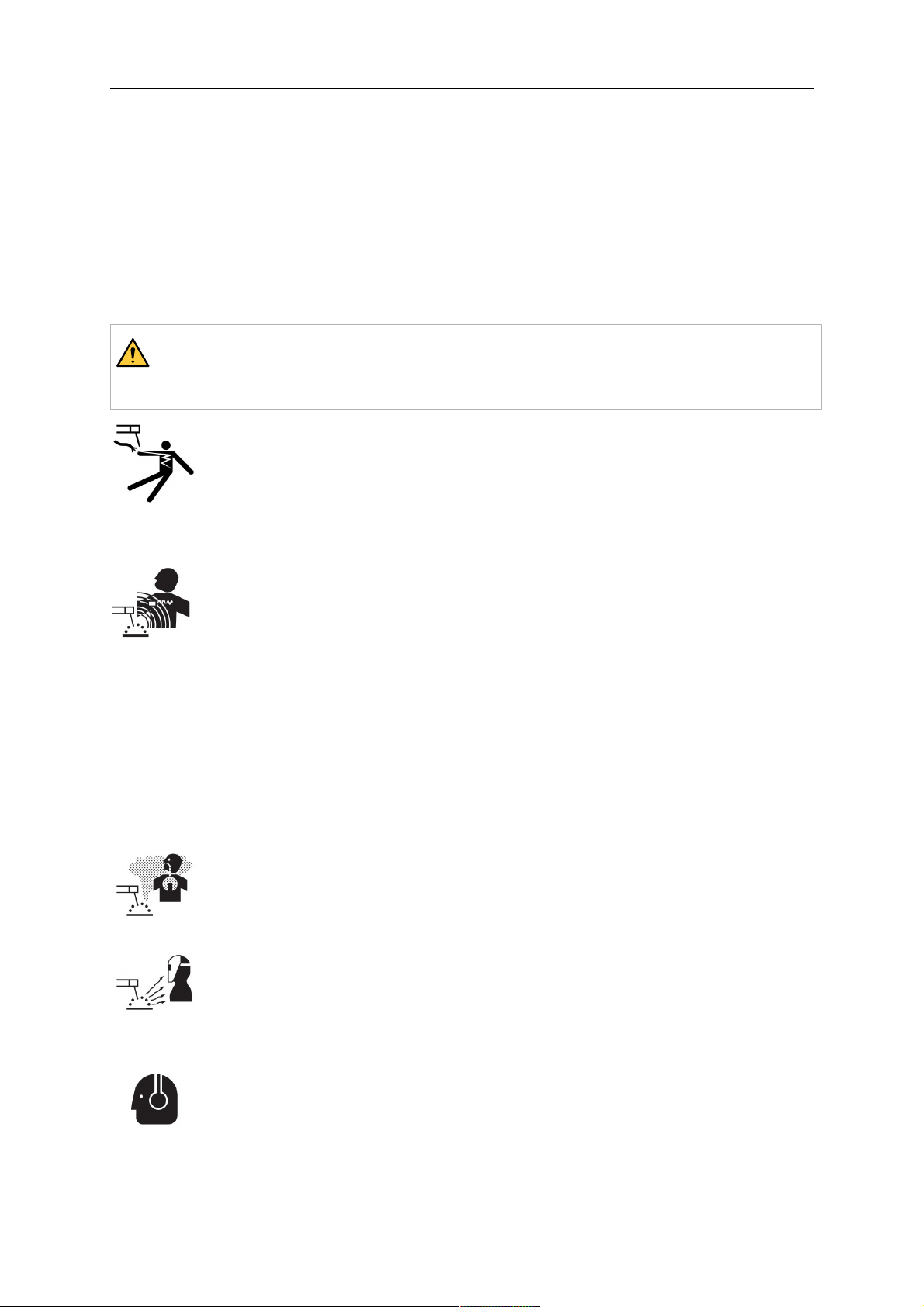

ADVARSEL!

Buesveising og -skjæring kan være farlig for deg selv og andre. Ta forholdsregler ved sveising og skjæring.

ELEKTRISK STØT – kan være livsfarlig

• Monter og jord enheten i samsvar med bruksanvisningen.

• Ikke ta i strømførende deler eller elektroder med bare hender eller vått verneutstyr.

• Isoler deg selv fra jord og arbeidet.

• Sørg for å ha en trygg arbeidsposisjon.

ELEKTRISITET OG MAGNETFELTER – kan være helsefarlige

• Sveisere med pacemaker bør rådføre seg med lege før sveising. EMF kan forstyrre enkelte pacemakere.

• Eksponering for EMF kan ha andre, ukjente helseeffekter.

• Sveisere skal benytte følgende prosedyre for å minimere eksponeringen for EMF:

○ Før elektrode- og arbeidskablene sammen på samme side av

kroppen. Sikre dem med tape der dette er mulig. Ikke plasser kroppen din mellom brenneren og arbeidskablene. Du må aldri kveile brenner- eller arbeidskabelen rundt kroppen din. Holdt sveisestrømkilden og kablene så langt borte fra kroppen som mulig.

○ Koble arbeidskabelen til arbeidsemnet så nært området som sveises,

som mulig.

RØYK OG GASSER – kan være helsefarlige

• Vend ansiktet bort fra sveiserøyken.

• Bruk ventilasjon, avtrekk ved lysbuen eller begge deler for å lede røyk og gasser bort fra pusteområdet og hele området.

STRÅLER FRA LYSBUEN - kan skade øynene og gi brannskader på huden

• Beskytt øynene og kroppen. Bruk riktig sveiseskjerm og filterlinse, og bruk alltid verneklær.

• Beskytt omgivelsene rundt med egnede beskyttelsesskjermer eller forheng.

0463 609 001

STØY – for sterk støy kan skade hørselen

Beskytt ørene. Bruk øreklokker eller annet hørselvern.

- 5 -

Page 6

1 SIKKERHET

BEVEGELIGE DELER – kan forårsake personskade

• Hold alle dører, paneler og deksler lukket og godt på plass. Bare kvalifisert personell skal fjerne deksler for vedlikehold og feilsøking etter behov. Monter paneler og deksler, og lukk dører, når servicearbeidet er fullført, og før motoren startes.

• Stopp motoren før du monterer eller kobler til en enhet.

• Hold hender, hår, løstsittende klær og verktøy borte fra bevegelige deler.

BRANNFARE

• Gnister (sprut) kan forårsake brann. Sørg for at det ikke er noen brennbare materialer i nærheten.

• Ikke bruk på lukkede beholdere.

FUNKSJONSFEIL – tilkall eksperthjelp ved funksjonsfeil. BESKYTT DEG SELV OG ANDRE!

FORSIKTIG!

Dette produktet er bare beregnet til buesveising.

ADVARSEL!

Ikke bruk strømkilden til å tine frosne rør.

FORSIKTIG!

Klasse A-utstyr er ikke beregnet på bruk i boligområder der strømmen leveres av den offentlige lavspenningsstrømforsyningen. Det kan være vanskelig å sikre elektromagnetisk kompatibilitet for klasse A-utstyr i slike omgivelser på grunn av ledningsbårne forstyrrelser og strålingsforstyrrelser.

OBS! Lever elektronisk utstyr inn til et mottak for

gjenvinning!

I henhold til EU-direktivet 2012/19/EF om elektrisk og elektronisk avfall og direktivets implementering i samsvar med nasjonale lovregler, skal elektrisk og/eller elektronisk utstyr etter endt levetid leveres inn til et mottak for gjenvinning.

Som ansvarlig for utstyret er det ditt ansvar å skaffe til veie informasjon om godkjente innsamlingsstasjoner.

Kontakt nærmeste ESAB-forhandler for mer informasjon.

ESAB har et utvalg sveisetilbehør og personlig verneutstyr til salgs. Ta kontakt med en lokal ESAB-forhandler eller gå til nettsiden vår for å finne bestillingsinformasjon.

0463 609 001

- 6 -

Page 7

2 INNLEDNING

EAC10 K er en innstillingsboks for pulverbuesveising (SAW) og for metallsveising med gass (GMAW). Innstillingsboksen er inkludert i VersotracEWT1000 og kan brukes til å styre automatisert sveiseutstyr, f.eks. sveiseportaler og sveisekraner. Innstillingsboksen kan brukes med følgende ESAB CAN-baserte strømkilder: LAF, TAF og Aristo®1000.

Hvis du vil ha informasjon om funksjonene til EAC10s innstillingspanel, kan du se tilhørende bruksanvisning.

Hvis du vil ha generell informasjon om betjening, kan du se strømkildens bruksanvisning.

ESAB-tilbehør til produktet finner du i kapittelet "TILBEHØR" i denne bruksanvisningen.

2.1 Utstyr

EAC10 kan kobles til ESAB CAN-baserte (digitale) og kompatible analogbaserte strømkilder. EAC10 innstillingsboks består av følgende:

• motordrivenhet – inneholder kontrollelektronikk for å drive trådmatings- og transportmotorene

• håndkontroll – gir et brukergrensesnitt for å velge ønskede innstillinger

Innstillingsboksen leveres med:

• en håndkontrollholder med skruer

• bruksanvisning for innstillingsboksen

• bruksanvisning for innstillingspanelet

Et USB-minne er tilgjengelig som tilbehør – se TILBEHØR-kapittelet i denne bruksanvisningen.

Bruksanvisninger på andre språk kan lastes ned fra Internett: www.esab.com

0463 609 001

- 7 -

Page 8

3 TEKNISKE DATA

EAC10, fra serienr. 841-xxx-xxxx Matespenning 60VDC eller 42VAC, 50/60Hz

Tilførselsspenning til

12VDC

håndkontroll

Effektbehov Maks. 900VA Motortilkoblinger tilpasset

6A 100%

for ESAB-motorer Hastighetskontroll Tilbakemelding fra pulsenkoder Driftstemperatur –10 til 40°C Lagertemperatur –20 til 55°C Relativ luftfuktighet Maks. 95% Mål, l×b×h

EAC 10 = komplett

275×300×165mm (10,8×11,8×6,5tommer)

kontrollenhet EAC 10, håndkontroll 245×225×50mm (9,7×8,9×2,0tommer)

Vekt

EAC 10 = komplett

6,8kg (15lb)

kontrollenhet EAC 10, håndkontroll 1,25 kg (2,8 lb) Kapslingsgrad IP23

0463 609 001

- 8 -

Page 9

4 INSTALLASJON

Installasjonen skal utføres av en kvalifisert person.

0463 609 001

- 9 -

Page 10

5 BRUK

Generelle sikkerhetsregler for håndtering av utstyret finner du i kapittelet SIKKERHET i denne håndboken samt kapittelet SIKKERHET i håndboken til strømkilden. Les gjennom det før du begynner å bruke utstyret!

5.1 Håndkontroll

Du finner beskrivelse av funksjonene til innstillingspanelet i en egen bruksanvisning.

1. Sveisestopp 8. Manuell kjørebevegelsesretning

2. Sveisestart 9. Hurtigbevegelse

3. Sveisestrøm/trådmatehastighet/balanse* 10. Manuell trådmating nedover

4. Buespenning/forskyvningsspenning* 11. Manuell kjørebevegelsesretning

5. OK/ innstillingsmeny 12. Minne 1, 2, 3/ programmerbare knapper

6. Tilbake 13. Bevegelseshastighet/frekvens*

7. Manuell trådmating oppover 14. USB-tilkobling

*Kun med Aristo® 1000 i AC-modus.

0463 609 001

- 10 -

Page 11

5 BRUK

5.2 Tilkoblinger

1. På/av-indikator 6. Traktorvognkontakt

2. På/av-bryter 7. Kontakt for digital strømkilde

3. Børste for tilkoblingsarbeidsemnets

8. Kontakt for analog strømkilde

spenningsreferanse

4. Inngang for tilbehørskabler 9. Kabel til håndkontroll

5. Sveisehodekontakt

OBS!

Koble kun til enten digital strømkilde eller analog strømkilde.

0463 609 001

- 11 -

Page 12

5 BRUK

5.2.1 Tilkobling av digital strømkilde

Koble sammenkoblingskabelen til kontakten merket med I.

Sammenkoblingskabel mellom CAN-basert ESAB-strømkilde og EAC 10 er tilgjengelig som tilbehør i forskjellige lengder.

ESAB CAN-baserte strømkilder er LAF xxx1, TAF xxx1 og Aristo® 1000.

Se separat bruksanvisning for ytterligere informasjon om tilkobling av sveisekilde.

Bruk alltid støvdekselet på tilkoblingene der ingen kabel er koblet til.

0463 609 001

- 12 -

Page 13

5 BRUK

5.2.2 Tilkobling til kompatibel analog likestrømstrømkilde

Koble sammenkoblingskabelen til kontakten merket med II.

Sammenkoblingskabel mellom analogbasert ESAB-strømkilde og EAC10-innstillingsboks er tilgjengelig som tilbehør i forskjellige lengder.

Bruk alltid støvdekselet på tilkoblingene der ingen kabel er koblet til.

Krav til den analoge strømkilden

• Tilførselsspenning 60 V DC eller 42 V AC, 50/60 Hz fra sveisestrømkilden eller via eksterne midler.

• Spenningsfeedback fra negativ sveiseterminal (for sveisespenningsmåling for display i kontroll).

• Startinngang for å starte sveising, analog inngang (0–10V) for innstilling av sveiseparameter (kontrollsignal).

• 1000A/ 60mV shunt-utgang for måling av sveisestrøm.

Stikkontakt for strømkilde XP2-pinninger

B, C 42VAC E, F 42VAC retur J Kraftkilde negativ klemme (U-) W Kraftkilde positiv klemme (U-)

0463 609 001

- 13 -

Page 14

5 BRUK

Stikkontakt for strømkilde XP2-pinninger

X Buestrøm fra sveisehode K Start av strømkilde L 0 V, vanlig for strømkilde start og referanse M 0–10V referanse N Nåværende shunt negativ (-mV) P Nåværende shunt positiv (+mV) R Nødstopp Y Nødstopp S 24VAC/ utløserinngang. For ikke-ESAB-strømkilder. T Kontaktlukking til pinne S/ utløser felles. For ikke-ESAB-strømkilder. U Reservert for fremtidig bruk.

For tilkobling av EAC10 med ikke-ESAB SAW analog strømkilde er en grensesnittboks og kontrollkabler for analog strømkilde tilgjengelige som tilbehør.

Se kapittelet TILBEHØR.

5.3 USB-tilkobling

Det eksterne USB-minnet kan brukes for å flytte programmer til og fra innstillingspanelet.

USB-minnet må formateres som FAT 32 in for å fungere. Ved normal bruk er det ingen fare for at virus skal kunne infisere utstyret.

OBS!

USB-minnet som brukes med dette utstyret, skal ikke brukes til andre formål.

Det kan være at enkelte USB-minner ikke fungerer sammen med utstyret. Bruk et USB-minne fra en kjent leverandør.

OBS!

ESAB påtar seg ikke noe ansvar for eventuelle skader som oppstår som følge av feilaktig bruk av USB-minnet.

5.3.1 Sett inn USB-minnet

• Slå av hovedbryteren på strømkilden.

• Åpne dekselet på venstre side av innstillingspanelet (14).

• Sett USB-minnet i USB-kontakten.

• Lukk lokket.

• Slå på hovedbryteren til strømkilden.

0463 609 001

- 14 -

Page 15

6 VEDLIKEHOLD

Regelmessig vedlikehold er viktig for sikker og pålitelig drift.

Vedlikehold skal alltid utføres av en autorisert tekniker. Bare personale med egnet kompetanse innen elektrisitet (autorisert personale) skal fjerne vernedekslene.

FORSIKTIG!

Alle garantiytelser fra leverandøren opphører dersom kunden selv prøver å rette opp eventuelle feil på produktet i garantitiden.

6.1 Kontroll og rengjøring

Kontroller regelmessig at innstillingsboksen er fri for smuss.

Hvor ofte og hvilke rengjøringsmetoder som skal benyttes, avhenger av:

• sveiseprosess

• lysbuetid

• enhetens plassering

• omgivelsene rundt

Vanligvis vil det være tilstrekkelig å blåse enheten ren en gang i året ved hjelp av trykkluft (redusert trykk).

0463 609 001

- 15 -

Page 16

7 BESTILLING AV RESERVEDELER

FORSIKTIG!

Reparasjoner og elektrisk arbeid skal utføres av en godkjent servicetekniker fra ESAB. Bruk bare originale reserve- og slitedeler fra ESAB.

EAC10 er utformet og testet i henhold til de internasjonale og europeiske standardene EN 60974-1 og EN 60974-10. Etter fullført service- eller reparasjonsarbeid er det personen(e) som har utført arbeidet, som har ansvaret for å sørge for at produktet fremdeles oppfyller kravene i standardene over.

Reservedeler og slitedeler kan bestilles gjennom nærmeste ESAB-forhandler. Se esab.com. Når du bestiller, må du angi produkttype, serienummer, betegnelse og reservedelsnummer i samsvar med reservedelslisten. Dette forenkler forsendelsen og sikrer riktig levering.

0463 609 001

- 16 -

Page 17

SKJEMA

Komponent Beskrivelse 1AP1 MMC-modul 1AP2 Visning 1AP3 Knapper, gummitastatur 24AP1 Analogt grensesnittkort 26AP1 Motorkontrollkort 26AP2 Motordriverkort 1L1, 26L1, X1L1 Ferrittringkjerner H1 På/av-indikator BR1 Likeretterbro C2 Filterkondensator S1 Strømbryter X1 Terminalblokk XP1 Kontakt for digital strømkilde XP2 Kontakt for analog strømkilde XP3 Kontakt for bærer XP4 Kontakt for sveisehode XP5 Kontakt for arbeidsemnets spenningsreferanse

FORSIKTIG!

STATISK ELEKTRISITET kan skade kretskort og elektroniske komponenter.

• Følg forholdsregler for håndtering av elektrostatisk sensitive enheter.

• Bruk riktig type antistatiske poser og esker.

0463 609 001

- 17 -

Page 18

SKJEMA

Digital strømkilde

0463 609 001

- 18 -

Page 19

SKJEMA

Analog strømkilde

0463 609 001

- 19 -

Page 20

ORDRENUMRE

Ordering number Denomination Type Notes

0446 225 880 Control unit EAC 10 0463 612 * Control panel, instruction manual 0463 611 001 Spare parts list

Teknisk dokumentasjon er tilgjengelig på Internett på følgende adresse: www.esab.com

0463 609 001

- 20 -

Page 21

ACCESSORIES

EAC 10 Control cable EAC 10 - digital power source

0460 910 880 5 m (16 ft) 0460 910 881 15m (49ft) 0460 910 882 25m (82ft) 0460 910 883 35m (115ft) 0460 910 884 50m (164ft) 0460 910 885 75m (246ft) 0460 910 886 100m (328 ft)

Control cable EAC 10 - digital power source and work piece voltage reference brush

0446 146 880 5 m (16 ft) 0446 146 881 15m (49ft) 0446 146 882 25m (82ft) 0446 146 883 35m (115ft) 0446 146 884 50 m (164 ft) 0446 146 885 75m (246ft)

Control cable EAC 10 - ESAB analogue power source

0449 500 880 15m (49ft) 0449 500 881 25m (82ft) 0449 500 882 35m (115ft) 0449 500 883 50 m (164 ft) 0449 500 884 75m (246ft) 0449 500 885 100m (328 ft)

Grensesnittet for sveisestrømkilde, for non-ESAB analogue SAW power source

0446 180 880 115 V version 0446 181 880 230 V version

0462 062 001 USB Memory stick 2 Gb

0463 609 001

- 21 -

Page 22

ACCESSORIES

Welding power source interface Control cable EAC 10 - Welding power source interface

0446 179 880 15 m (49 ft) 0446 179 881 25 m (82 ft) 0446 179 882 35 m (115 ft) 0446 179 883 50 m (164 ft) 0446 179 884 75 m (246 ft) 0446 179 885 100 m (328 ft)

Control cable for welding power source interface - general analogue controlled power source

0446 157 880 Cable with 14-pin MS3106 20-27PX plug

Suitable for power sources:

• Lincoln Flextec 650/650x

• Lincoln DC 600

• Lincoln DC 655

0446 156 880 Control cable 14-pin, CPC type

Suitable for power sources:

• Miller dimension 650, 652, 452

0446 178 880 Control cable, terminal block

Suitable for power sources:

• Miller SubArc DC 650, 800, 1000, 1250

• Lincoln DC 1000

0463 609 001

- 22 -

Page 23

ACCESSORIES

0463 609 001

- 23 -

Page 24

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com
