EAC 10 Control unit

Kezelési utasítás

0463 609 001 HU 20190918

Valid for: from serial no. 841-xxx-xxxx

TARTALOMJEGYZÉK

1

BIZTONSÁG ................................................................................................ 4

1.1 Jelmagyarázat......................................................................................... 4

1.2 Biztonsági óvintézkedések.................................................................... 4

2

BEVEZETÉS ................................................................................................ 8

2.1 Berendezés ............................................................................................. 8

3

MŰSZAKI ADATOK..................................................................................... 9

4

TELEPÍTÉS.................................................................................................. 10

5

ÜZEMELTETÉS ........................................................................................... 11

5.1 Függesztett kapcsoló............................................................................. 11

5.2 Csatlakozások ........................................................................................ 12

5.2.1 Csatlakozás egy digitális áramforráshoz.............................................. 13

5.2.2 Csatlakozás egy kompatibilis analóg DC áramforráshoz ..................... 14

5.3 USB-csatlakozás .................................................................................... 15

5.3.1 Illessze be az USB-memóriát ............................................................... 15

6

KARBANTARTÁS........................................................................................ 16

6.1 Ellenőrzés és tisztítás ............................................................................ 16

7

PÓTALKATRÉSZEK RENDELÉSE............................................................. 17

DIAGRAM ............................................................................................................ 18

RENDELÉSI SZÁM.............................................................................................. 21

ACCESSORIES ................................................................................................... 22

A műszaki adatok külön értesítés nélküli módosításának joga fenntartva.

0463 609 001 © ESAB AB 2019

1 BIZTONSÁG

1 BIZTONSÁG

1.1 Jelmagyarázat

A kézikönyvben mindenütt: Veszélyre hívja fel a figyelmet! Legyen óvatos!

VESZÉLY!
Közvetlen veszélyt jelent, mely azonnali, súlyos személyi sérülést és

életvesztést okoz, ha nem kerülik el.

FIGYELMEZTETÉS!
Potenciális veszélyt jelent, mely azonnali, súlyos személyi sérülést és

életvesztést okozhat.

VIGYÁZAT!
Olyan veszélyt jelez, ami kisebb személyi sérülést eredményezhet.

FIGYELMEZTETÉS!

Használat előtt olvassa el és ismerje meg a használati
útmutatót, valamint kövesse a címkéken szereplő
utasításokat, munkáltatója biztonsági előírásait és a
biztonsági adatlapokat (SDSs).

1.2 Biztonsági óvintézkedések

Az ESAB készülék használói maguk felelnek azért, hogy bárki, aki a berendezést használja,
vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A
biztonsági óvintézkedéseknek meg kell felelniük az adott típusú készülékre vonatkozó
követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő
ajánlásoknak is eleget kell tenni.

Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a készülék működését.
A készülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket
üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti.

1. Mindenkinek, aki a készüléket üzemelteti, tisztában kell lennie a következőkkel:
○ a hegesztőkészülék működése,
○ a vészkapcsolók helye,
○ funkciója,
○ a vonatkozó biztonsági óvintézkedések,
○ hegesztés és vágás vagy a készülék egyéb működése.

2. A készülék üzemeltetőjének biztosítania kell, hogy
○ illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt

beindítják,

○ senki se maradjon védőeszköz nélkül ívhúzáskor vagy a készülékkel történő

munkavégzés megkezdésekor

3. A munkahelynek
○ munkavégzésre alkalmasnak és
○ huzatmentesnek kell lennie.

0463 609 001

- 4 -

© ESAB AB 2019

1 BIZTONSÁG

4. Egyéni védőeszközök:
○ Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a

lángálló védőruhát és a védőkesztyűket.

○ Ne viseljen laza ruházatot, például sálat, vagy karkötőt, gyűrűt, stb., ami

beakadhat vagy égési sérülést okozhat.

5. Általános óvintézkedések:
○ Ellenőrizze, hogy a testkábel csatlakozása rendben van-e.
○ Nagyfeszültségű berendezésen csak szakképzett villanyszerelő végezhet

munkát.

○ Legyen kéznél jól látható jelöléssel ellátott, megfelelő tűzoltó készülék
○ Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás.

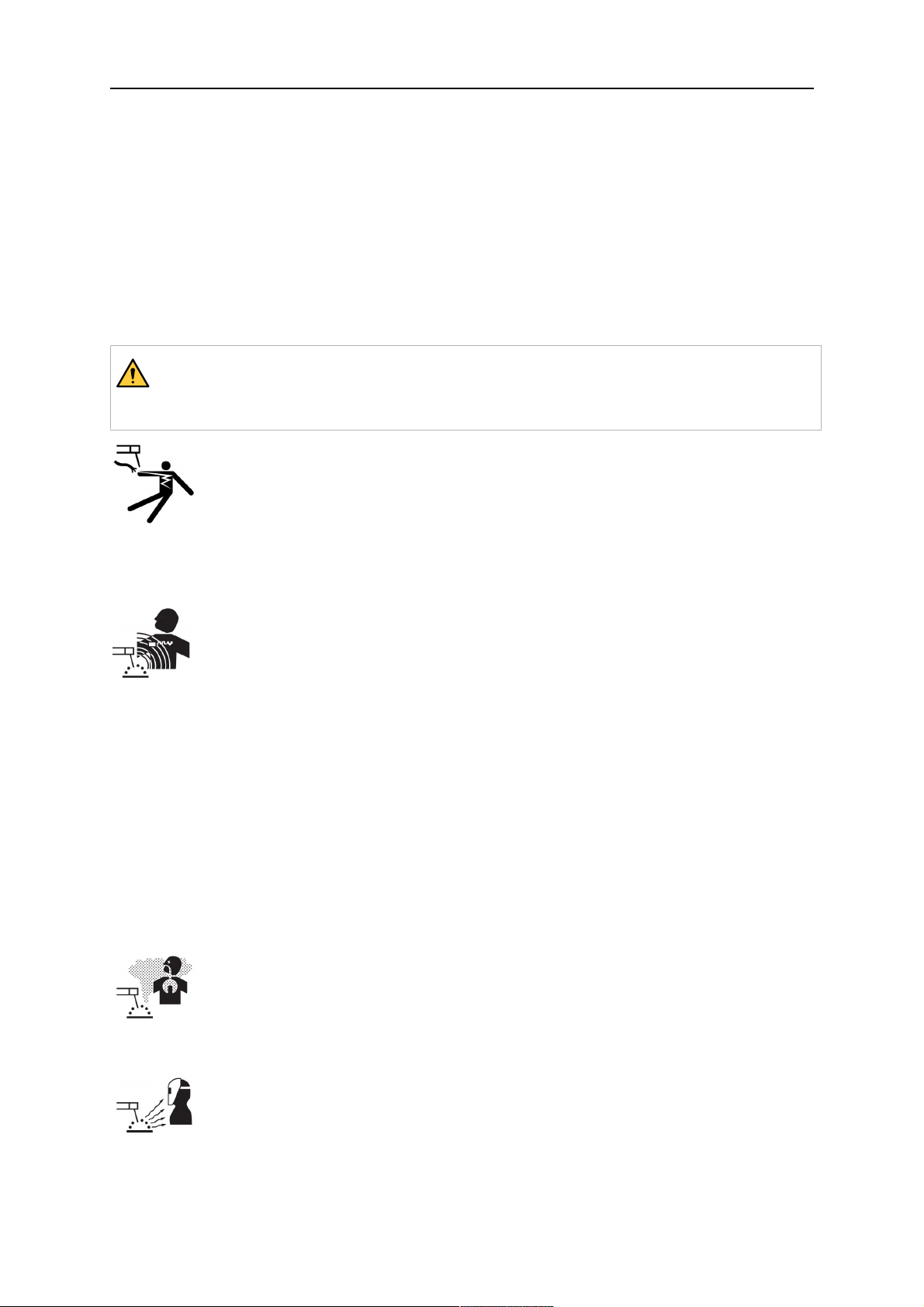

FIGYELMEZTETÉS!

Az ívhegesztés és vágás sérülést okozhat. Hegesztés és vágás esetén tegyen
óvintézkedéseket.

AZ ÁRAMÜTÉS – halálos lehet!

• A hegesztőkészüléket a használati útmutatóban leírtaknak megfelelően
telepítse és földelje.

• Ne érjen puszta kézzel, illetve nedves kesztyűvel vagy ruhával az áram
alatt álló elektromos alkatrészekhez vagy elektródákhoz.

• Szigetelje magát a munkadarabtól és a földtől.

• Gondoskodjon róla, hogy a munkavégzés helye biztonságos legyen

AZ ELEKTROMOS ÉS A MÁGNESES MEZŐK (EMF) – veszélyeztethetik az
egészséget

• A szívritmus-szabályozóval rendelkező hegesztő hegesztés előtt
konzultáljon orvosával. Az EMF és egyes szívritmus-szabályozók között
interferencia jöhet létre.

• Az EMF-nek más, eddig ismeretlen egészségügyi hatásai is lehetnek.

• A hegesztő az alábbi eljárások alkalmazásával minimalizálhatja az EMF
hatásainak való kitettségét:

○ Vezesse az elektródát és a munkakábeleket együtt, teste azonos

oldalán. Ha lehetséges, rögzítse ragasztószalaggal azokat. Ne
helyezkedjen a hegesztőpisztoly és a munkakábelek közé. Figyeljen
arra, hogy a hegesztőpisztoly kábele vagy a munkakábelek ne
tekeredjenek a teste köré. Tartsa a hegesztőpisztoly áramforrását és
a kábeleket olyan távol a testétől, amennyire csak lehetséges.

○ Csatlakoztassa a munkakábelt a munkadarabhoz minél közelebb a

hegesztendő felülethez.

A GŐZÖK ÉS GÁZOK – veszélyeztethetik az egészséget.

• Tartsa a fejét a füsttől távol.

• Alkalmazzon szellőztetést, elszívást az ívnél vagy egyszerre mindkét
megoldást, hogy eltávolítsa a füstöket és gázokat a belélegzés helyéről és
a környezetből.

0463 609 001

AZ ÍV FÉNYE – szemsérülést és bőrégést okozhat.

• Védje szemét és testét. Használjon megfelelő védőpajzsot és
védőszemüveget, valamint viseljen védőruházatot.

• Védje a közelben tartózkodókat megfelelő paravánnal vagy függönnyel.

- 5 -

© ESAB AB 2019

1 BIZTONSÁG

ZAJ – a túl nagy zaj halláskárosodást okozhat.

Védje hallását. Használjon fülvédőt vagy más hallásvédelmet.

MOZGÓ ALKATRÉSZEK - sérülést okozhatnak

• Valamennyi ajtó, panel és fedőlap legyen zárva és biztonságos helyzetben.
Karbantartás és hibaelhárítás esetén kizárólag szakképzett személy
távolíthatja el a fedőlapokat. A szervizelés végeztével, a motor elindítása
előtt helyezze vissza a paneleket vagy fedőlapokat, és zárja be az ajtókat.

• Az egység üzembe helyezése vagy csatlakoztatása előtt állítsa le a motort.

• Kezét, haját, laza ruhadarabjait és a szerszámokat tartsa a mozgó
alkatrészektől távol.

TŰZVESZÉLY!

• A szikra (a szétfröccsenő anyag) tüzet okozhat. Győződjön meg arról,
hogy nincs a közelben gyúlékony anyag.

• Ne használja zárt tartályok közelében.

MEGHIBÁSODÁS – meghibásodás esetén kérje szakértő segítségét.
VÉDJE SAJÁT MAGÁT ÉS MÁSOKAT!

VIGYÁZAT!

A termék kizárólag ívhegesztésre szolgál.

FIGYELMEZTETÉS!

Ne használja a hegesztőkészüléket befagyott csövek kiolvasztására!

VIGYÁZAT!

Az A osztályú berendezés nem használható
lakókörnyezetben, ahol az áramellátás a kisfeszültségű
hálózaton keresztül biztosított. A vezetett, valamint a
sugárzott zavarás következtében ezeken a helyeken
esetleg nehézséget okozhat az A osztályú berendezés
elektromágneses kompatibilitásának biztosítása.

MEGJEGYZÉS!
Az elektromos berendezéseket újrahasznosító

létesítményben helyezze el!

Az elektromos és elektronikus berendezések
hulladékairól szóló 2012/19/EK irányelvre és annak a
nemzeti jogszabályok szerinti végrehajtására tekintettel
az elektromos és/vagy elektronikus berendezéseket
hasznos élettartamuk leteltével újrahasznosító
létesítményben kell elhelyezni.

Miután ön felel a berendezésért, az ön feladata, hogy
tájékozódjon a jóváhagyott begyűjtőhelyekről.

További tájékoztatásért forduljon a legközelebbi ESAB
forgalmazóhoz.

0463 609 001

- 6 -

© ESAB AB 2019

1 BIZTONSÁG

Az ESAB-nál hegesztési tartozékok és személyi védőfelszerelések széles választéka
kapható. Rendeléssel kapcsolatos információkért forduljon a helyi ESAB
forgalmazóhoz, vagy látogasson el weboldalunkra.

0463 609 001

- 7 -

© ESAB AB 2019

2 BEVEZETÉS

2 BEVEZETÉS

Az EAC10 vezérlőegység fedettívű hegesztéshez (SAW) és védőgázas fogyóelektródás
ívhegesztéshez (GMAW) készült. A vezérlőegység a VersotracEWT1000 hegesztőtraktor
részét képezi, és automatizált hegesztőberendezések, például hegesztőállványok, oszlopok
és gémek vezérléséhez használható. A vezérlőegység az alábbi ESAB CAN-alapú
áramforrásokkal használható: LAF, TAF és Aristo®1000.

Az EAC10 vezérlőpanel funkcióival kapcsolatos információkért tekintse át a vezérlőpanel
használati útmutatóját.

A működésre vonatkozó általános információk az áramforrás használati útmutatójában
találhatók.

A készülékhez való ESAB tartozékok jelen útmutató „TARTOZÉKOK” fejezetében
találhatók.

2.1 Berendezés

Az EAC10 vezérlőegység ESAB CAN-alapú (digitális) és kompatibilis analóg alapú
áramforrásokhoz csatlakoztatható. Az EAC10 vezérlőegység részei:

• Motorvezérlő egység – a huzalelőtoló és a hordozókocsi motorjának működtetéséhez
szükséges vezérlőelektronikát tartalmazza.

• Függesztett kapcsoló – a kívánt beállítások kiválasztásához szükséges felhasználói
felületet biztosítja.

A vezérlőegységet a következőkkel szállítjuk:

• Tartó a függesztett kapcsolóhoz, csavarokkal

• Használati útmutató a vezérlőegységhez

• Használati útmutató a vezérlőpanelhez

USB-memória is elérhető tartozékként – tekintse át a jelen használati útmutató
„TARTOZÉKOK” című fejezetét.

A használati útmutatók más nyelveken letölthetők az internetről: www.esab.com

0463 609 001

- 8 -

© ESAB AB 2019

3 MŰSZAKI ADATOK

3 MŰSZAKI ADATOK

EAC 10, a 841-xxx-xxxx sorozatszámtól kezdődően
Tápfeszültség 60VDC vagy 42VAC, 50/60Hz

A függesztett kapcsoló

12VDC

tápfeszültsége

Energiafelvétel Max. 900VA
A motorcsatlakozások

6A 100%

hozzáigazítva az
ESAB-motorokhoz

Sebességszabályozás Visszacsatolás az impulzuskódolótól
Üzemi hőmérséklet -10 °C-tól +40°C-ig (-14 °F-től +104°F-ig)
Tárolási hőmérséklet -20 °C-tól +55°C-ig (-4 °F-től +131°F-ig)
A levegő relatív páratartalma Max. 95%
Méretek H × Sz × M

EAC 10, komplett

275×300×165mm (10,8×11,8×6,5hüvelyk)

vezérlőegység
EAC 10 függesztett kapcsoló 245×225×50mm (9,7×8,9×2,0hüvelyk)

Tömeg

EAC 10, komplett

6,8kg (15lb)

vezérlőegység
EAC10 függesztett kapcsoló 1,25 kg (2,8 lb)

A készülékház
érintésvédelmi osztálya

IP23

0463 609 001

- 9 -

© ESAB AB 2019

4 TELEPÍTÉS

4 TELEPÍTÉS

A telepítést szakembernek kell végeznie.

0463 609 001

- 10 -

© ESAB AB 2019

5 ÜZEMELTETÉS

5 ÜZEMELTETÉS

A berendezés kezelésére vonatkozó általános biztonsági előírások a jelen útmutató
„BIZTONSÁG” című fejezetében, illetve az áramforrás használati útmutatójának
„BIZTONSÁG” című fejezetében találhatók. A berendezés használata előtt
tanulmányozza alaposan!

5.1 Függesztett kapcsoló

A vezérlőpanel funkcióinak leírását lásd a külön használati útmutatóban.

1. A hegesztés leállítása 8. Manuális haladás iránya

2. A hegesztés megkezdése 9. Gyors mozgás

3. Hegesztőáram/Huzalelőtolási

sebesség/Egyensúly*

4. Ívfeszültség/Ofszet feszültség* 11. Manuális haladás iránya

5. OK/Beállítások menü 12. 1., 2., 3. memória/Funkciógombok

6. Vissza 13. Haladási sebesség/Frekvencia*

7. Manuális huzalelőtolás felfelé 14. USB-csatlakozás

*Csak AC üzemmódban működő Aristo®1000 esetén.

10. Manuális huzalelőtolás lefelé

0463 609 001

- 11 -

© ESAB AB 2019

5 ÜZEMELTETÉS

5.2 Csatlakozások

1. Be/ki jelzőfény 6. A traktorkocsi csatlakozása

2. Be/ki kapcsoló 7. A digitális áramforrás csatlakozása

3. Csatlakozó munkadarab

8. Az analóg áramforrás csatlakozása

feszültségreferencia-bemenete

4. Bevezetőnyílások a tartozékkábelekhez 9. A függesztett kapcsolóhoz vezető kábel

5. A hegesztőfej csatlakozása

MEGJEGYZÉS!

Egy időben csak egy digitális vagy egy analóg áramforrást csatlakoztasson.

0463 609 001

- 12 -

© ESAB AB 2019

5 ÜZEMELTETÉS

5.2.1 Csatlakozás egy digitális áramforráshoz

Csatlakoztassa a csatlakozókábelt az I jelzésű csatlakozóhoz.
A CAN-alapú ESAB áramforrást és az EAC10 vezérlőegységet összekötő

csatlakozókábelek különböző hosszúságban, tartozékként érhetők el.
Az ESAB CAN-alapú áramforrásai: LAFxxx1, TAFxxx1 és Aristo®1000.
A hegesztő áramforrások csatlakoztatásával kapcsolatos további információkat lásd a külön

használati útmutatóban.
Ha nincs csatlakoztatott kábel, mindig takarja le a csatlakozásokat a porvédő fedéllel.

0463 609 001

- 13 -

© ESAB AB 2019

5 ÜZEMELTETÉS

5.2.2 Csatlakozás egy kompatibilis analóg DC áramforráshoz

Csatlakoztassa a csatlakozókábelt az II jelzésű csatlakozóhoz.
Az analóg alapú ESAB áramforrást és az EAC10 vezérlőegységet összekötő

csatlakozókábelek különböző hosszúságban, tartozékként érhetők el.
Ha nincs csatlakoztatott kábel, mindig takarja le a csatlakozásokat a porvédő fedéllel.
Az analóg áramforrásra vonatkozó követelmények

• 60 V DC vagy 42 V AC, 50/60 Hz tápfeszültség egy áramforrásról vagy külső eszközök
segítségével.

• Feszültség-visszacsatolás egy negatív hegesztőkimenettől (a függesztő kapcsoló
kijelzőjén megjelenő hegesztőfeszültség-értékhez).

• Start bemenet a hegesztés megkezdéséhez, analóg bemenet (0-10VDC) a hegesztési
paraméter (vezérlőjel) beállításához.

• 1000A/60mV sönt kimenet a hegesztőáram méréséhez.

Az áramforrás XP2 csatlakozóaljzatának póluskiosztása

B, C 42VAC
E, F 42VAC, visszatérő
J Áramforrás negatív kimenete (U-)
F Áramforrás pozitív kimenete (U+)

0463 609 001

- 14 -

© ESAB AB 2019

5 ÜZEMELTETÉS

Az áramforrás XP2 csatlakozóaljzatának póluskiosztása

X A hegesztőfejtől érkező ívfeszültség
K Áramforrás indítása
L 0V, közös az áramforrás indítása és a referencia esetében
M 0–10V referencia
N Negatív áramsönt (-mV)
P Pozitív áramsönt (+mV)
R Vészleállító
Y Vészleállító
S 24VAC/trigger bemenet. Nem ESAB gyártmányú áramforrások.
T Érintkezés zárása az S csaphoz/közös trigger. Nem ESAB gyártmányú

áramforrások.

U Jövőbeni használatra.

Az EAC10 vezérlőegység nem ESAB gyártmányú SAW analóg áramforráshoz való
csatlakoztatásához interfészház és vezérlőkábelek érhetők el tartozékként.

Lásd a „TARTOZÉKOK” című fejezetet.

5.3 USB-csatlakozás

A külső USB-memóriákkal programokat továbbíthat a vezérlőpanelbe és tölthet le onnan.
Ahhoz, hogy működjön, az USB-memóriát FAT 32 rendszerűként kell megformázni.

Rendeltetésszerű használat során nem áll fenn a veszélye, hogy vírusok fertőzik meg a
berendezést.

MEGJEGYZÉS!

Az ezen berendezéshez használt USB-memóriát nem ajánlott más célra használni.

Egyes USB-memóriák nem működnek ezzel a berendezéssel. Megbízható szállítótól
beszerzett USB-memóriát használjon.

MEGJEGYZÉS!

Az ESAB az USB-memória nem megfelelő használatából eredő semmilyen
károsodásért nem vállal felelősséget.

5.3.1 Illessze be az USB-memóriát

• Kapcsolja ki az áramforrás főkapcsolóját.

• Nyissa ki a vezérlőpanel bal oldalán található fedelet
(14).

• Helyezze be az USB-memóriát az USB-csatlakozóba.

• Zárja be a burkolatot.

• Kapcsolja be az áramforrás főkapcsolóját.

0463 609 001

- 15 -

© ESAB AB 2019

6 KARBANTARTÁS

6 KARBANTARTÁS

A biztonságos, megbízható működés érdekében fontos a rendszeres karbantartás.

Karbantartást csak engedéllyel rendelkező szerelők végezhetnek. A védőlemezeket csak
megfelelő szakismeretekkel (és engedéllyel) rendelkező villanyszerelő távolíthatja el.

VIGYÁZAT!

A szállító minden garanciális kötelezettsége megszűnik, ha a vevő a garanciális
időszak alatt megkísérli, hogy bármilyen hibát saját maga javítson ki.

6.1 Ellenőrzés és tisztítás

Rendszeresen ellenőrizze, hogy a vezérlőegység nem szennyeződött-e.
A tisztítás gyakorisága és az alkalmazandó módszer a következőktől függ:

• a hegesztési folyamattól,

• az ív időtartamától,

• az egység helyétől,

• a környezettől.

Általában elegendő a készüléket évente egyszer tisztára fúvatni csökkentett nyomású sűrített
levegővel.

0463 609 001

- 16 -

© ESAB AB 2019

7 PÓTALKATRÉSZEK RENDELÉSE

7 PÓTALKATRÉSZEK RENDELÉSE

VIGYÁZAT!

Javítást és elektromos munkákat csak engedéllyel rendelkező ESAB szerviztechnikus
végezhet. Csak eredeti ESAB cserealkatrészeket használjon.

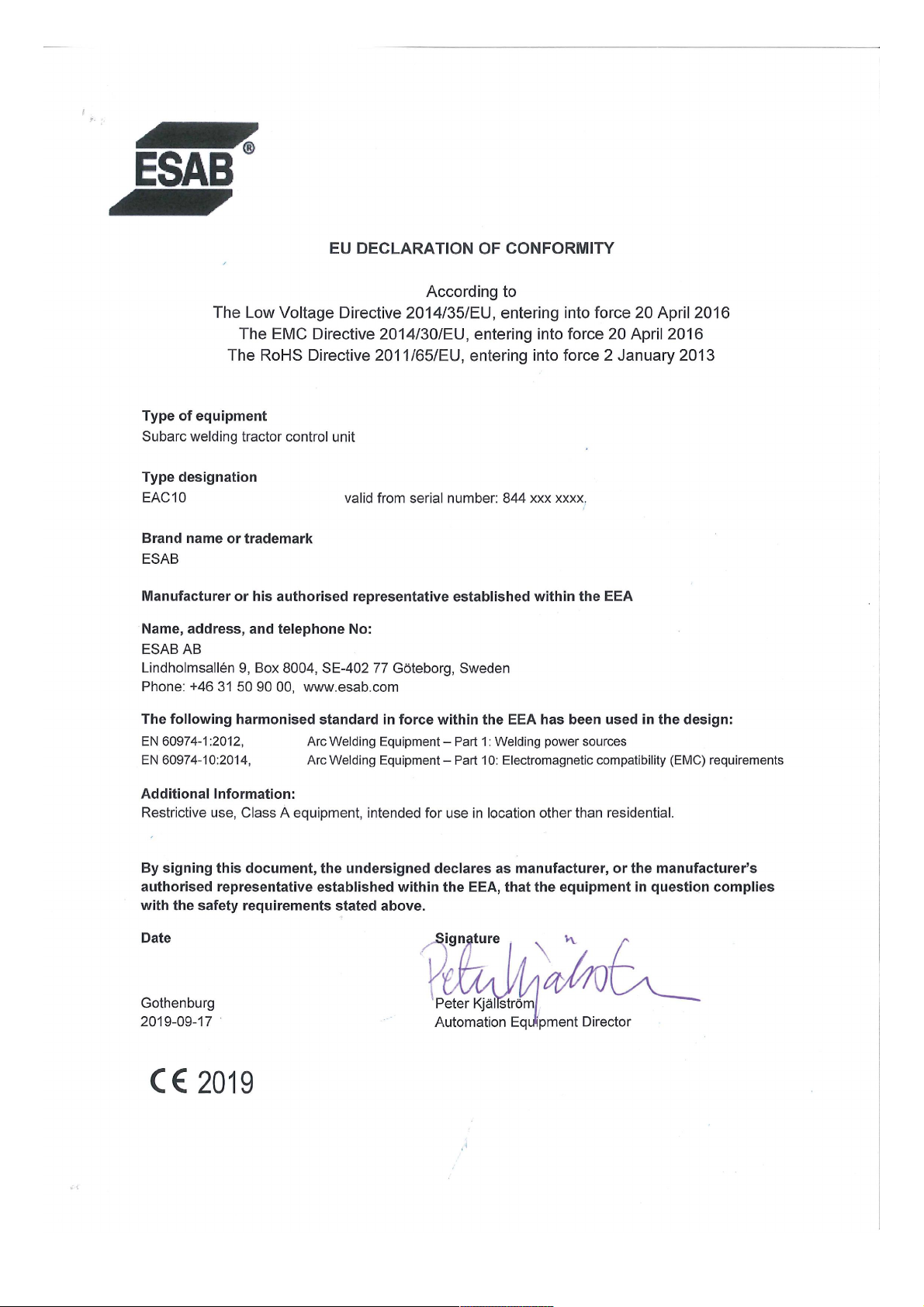

Az EAC10 kialakítása és tesztelése az EN 60974-1 és EN 60974-10 nemzetközi és európai
szabványnak megfelelően történt. Szervizelés vagy javítás elvégzése után a munkát végző
személy(ek) feladata annak biztosítása, hogy a készülék továbbra is megfeleljen a fenti
szabvány előírásainak.

Pót- és kopó alkatrészek a legközelebbi ESAB forgalmazótól rendelhetőek. Lásd: esab.com.
Rendeléskor adja meg a termék típusát, sorozatszámát, megnevezését és a pótalkatrész
listának megfelelően a pótalkatrész számát. Ez lehetővé teszi a rendelés összeállítását és a
pontos szállítást.

0463 609 001

- 17 -

© ESAB AB 2019

DIAGRAM

DIAGRAM

Alkatrész Leírás
1AP1 MMC modul
1AP2 Kijelző
1AP3 Gombok, gumi billentyűzet
24AP1 Analóg illesztőkártya
26AP1 Motorvezérlő kártya
26AP2 Motorvezérlő kártya
1L1, 26L1, X1L1 Ferrit vasmag
H1 Be/ki jelzőfény
BR1 Hídkapcsolású egyenirányító
C2 Szűrőkondenzátor
S1 Főkapcsoló
X1 Sorkapocs
XP1 Csatlakozó a digitális áramforráshoz
XP2 Csatlakozó az analóg áramforráshoz
XP3 Csatlakozó a hordozókocsihoz
XP4 Csatlakozó a hegesztőfejhez
XP5 Csatlakozó a munkadarab feszültségreferenciájához

VIGYÁZAT!

A STATIKUS ELEKTROMOSSÁG tönkre teheti a
nyomtatott áramköri lapokat és az elektromos
alkatrészeket.

• Az elektrosztatikus hatásra érzékeny eszközök
kezelése során tartsa be az óvintézkedéseket.

• Alkalmazzon a statikus feltöltődést
megakadályozó tasakokat és dobozokat.

0463 609 001

- 18 -

© ESAB AB 2019

DIAGRAM

Digitális áramforrás

0463 609 001

- 19 -

© ESAB AB 2019

DIAGRAM

Analóg áramforrás

0463 609 001

- 20 -

© ESAB AB 2019

RENDELÉSI SZÁM

RENDELÉSI SZÁM

Ordering number Denomination Type Notes

0446 225 880 Control unit EAC 10
0463 612 * Control panel, instruction manual
0463 611 001 Spare parts list

A műszaki dokumentáció a következő oldalon érhető el: www.esab.com.

0463 609 001

- 21 -

© ESAB AB 2019

ACCESSORIES

ACCESSORIES

EAC 10
Control cable EAC 10 - digital power source

0460 910 880 5 m (16 ft)
0460 910 881 15m (49ft)
0460 910 882 25m (82ft)
0460 910 883 35m (115ft)
0460 910 884 50m (164ft)
0460 910 885 75m (246ft)
0460 910 886 100m (328 ft)

Control cable EAC 10 - digital power source and work
piece voltage reference brush

0446 146 880 5 m (16 ft)
0446 146 881 15m (49ft)
0446 146 882 25m (82ft)
0446 146 883 35m (115ft)
0446 146 884 50 m (164 ft)
0446 146 885 75m (246ft)

Control cable EAC 10 - ESAB analogue power source

0449 500 880 15m (49ft)
0449 500 881 25m (82ft)
0449 500 882 35m (115ft)
0449 500 883 50 m (164 ft)
0449 500 884 75m (246ft)
0449 500 885 100m (328 ft)

A hegesztőáramforrás-interfész, for non-ESAB analogue
SAW power source

0446 180 880 115 V version
0446 181 880 230 V version

0462 062 001 USB Memory stick 2 Gb

0463 609 001

- 22 -

© ESAB AB 2019

ACCESSORIES

Welding power source interface
Control cable EAC 10 - Welding power source interface

0446 179 880 15 m (49 ft)
0446 179 881 25 m (82 ft)
0446 179 882 35 m (115 ft)
0446 179 883 50 m (164 ft)
0446 179 884 75 m (246 ft)
0446 179 885 100 m (328 ft)

Control cable for welding power source interface - general analogue controlled power
source

0446 157 880 Cable with 14-pin MS3106 20-27PX plug

Suitable for power sources:

• Lincoln Flextec 650/650x

• Lincoln DC 600

• Lincoln DC 655

0446 156 880 Control cable 14-pin, CPC type

Suitable for power sources:

• Miller dimension 650, 652, 452

0446 178 880 Control cable, terminal block

Suitable for power sources:

• Miller SubArc DC 650, 800, 1000,
1250

• Lincoln DC 1000

0463 609 001

- 23 -

© ESAB AB 2019

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
