EAC 10 Control panel
bruksanvisning
0463 612 001 NO 20220929
Valid for: From software version: 1.10A
INNHOLD
1
INNLEDNING
1.1 Språk
1.2 Innstillingspanel
1.3 Innledende konfigurasjon
2
MENYER
2.1 Generelt
2.2 Oppstart
2.3 Målt-skjermbilde
2.4 Innstillingsskjermbilde
2.4.1 Innstillingsskjermbilde, AC-strømkilde.................................................. 9
2.5 Sveisedataminne
2.6 Sveisemeny
2.7 Verktøymeny
2.8 Generelle innstillinger-meny
2.9 Maskinkonfigurasjonsmeny
3
PULVERBUESVEISING (SAW)
3.1 Innstillinger for pulverbuesveising
...............................................................................................
.......................................................................................................
.....................................................................................
......................................................................
......................................................................................................
...................................................................................................
...................................................................................................
.....................................................................................
..........................................................................
....................................................................................
.............................................................................................
...........................................................................................
.................................................................
..................................................................
...................................................................
.......................................................
4
4
4
6
7
7
7
8
8
9
10
11
11
12
15
15
4
METALLBUESVEISING MED GASS (GMAW)
4.1 Innstillinger for Metallsveising med gass
5
GOUGING
5.1 Innstillinger for gouging
6
FUNKSJONSFORKLARINGER
6.1 Buespenning
6.2 CA, konstant sveisestrøm
6.3 CW, konstant trådmatehastighet
6.4 Trådmatehastighet
6.5 Bevegelseshastighet
6.6 Sveiseretning
6.7 AC-frekvens
6.8 AC-balanse
6.9 AC-forskyvning
6.10 Starttype
6.11 Kraterfylling
6.12 Avbrenningstid
....................................................................................................
........................................................................
..................................................................
...........................................................................................
.....................................................................
.................................................................................
..............................................................................
..........................................................................................
............................................................................................
..............................................................................................
.......................................................................................
..................................................................................................
............................................................................................
.......................................................................................
...........................................
............................................
...........................................................
16
16
17
17
18
18
18
18
18
18
18
18
18
19
19
19
19
7
VERKTØY
7.1 Hendelseshåndtering
7.1.1 Feillogg................................................................................................. 20
7.1.2 Aktive feil .............................................................................................. 21
7.2 Eksport/import
7.3 Kvalitetsfunksjoner
0463 612 001 © ESAB AB 2022
....................................................................................................
.............................................................................
........................................................................................
................................................................................
20
20
21
21
INNHOLD
7.4 Enhetsinformasjon
7.5 Autorisasjonsprofiler
8
FEILKODER
ORDRENUMRE
.................................................................................................
...................................................................................................
.................................................................................
.............................................................................
21
22
23
25
Vi forbeholder oss retten til å endre spesifikasjoner uten varsel.
0463 612 001 © ESAB AB 2022
1 INNLEDNING
1 INNLEDNING
For å få maksimalt utbytte av sveiseutstyret ditt anbefaler vi at du leser denne
bruksanvisningen.
Hvis du vil ha generell informasjon om EAC 10-kontrollenheten, kan du se instruksjonsboken
til kontrollenheten.
1.1 Språk
Kontrollpanelet er stilt inn på engelsk ved levering. Følgende språk er tilgjengelige: engelsk,
svensk, finsk, dansk, tysk, fransk, italiensk, nederlandsk, spansk, portugisisk, ungarsk, polsk,
tsjekkisk, norsk, amerikansk engelsk, russisk og tyrkisk.
Når du skal velge eller endre språk, følger du instruksjonene i delen Innledende
konfigurasjon.
1.2 Innstillingspanel
OBS!
Panelfunksjonene kan være litt forskjellige, avhengig av hvilket produkt som er
installert.
1. Sveisestopp 8. Manuell kjørebevegelsesretning
2. Sveisestart 9. Hurtigbevegelse
3. Sveisestrøm/trådmatehastighet/balanse*10. Manuell trådmating nedover
4. Buespenning/forskyvningsspenning* 11. Manuell kjørebevegelsesretning
5. OK/ innstillingsmeny 12. Minne 1, 2, 3/ programmerbare knapper
6. Tilbake 13. Bevegelseshastighet/frekvens*
7. Manuell trådmating oppover 14. USB-tilkobling
*Kun med Aristo® 1000 i AC-modus.
0463 612 001
- 4 -
© ESAB AB 2022
1 INNLEDNING
Opp
Knappene brukes til opp, ned, høyre, venstre og
bekreft (midtre knapp) under konfigurasjon og
innstilling.
Sveisestopp (1). Stopper alle kjørebevegelser, alle motorer og sveisestrøm.
Sveisestart (2). Lysdioden lyser når sveisingen pågår.
OK-knappen (5) brukes til å bekrefte et valgt valg.
Tilbake-knappen (6) brukes til å gå tilbake et steg på menyen.
Når du skal angi trådtype og tråddimensjon, trykker du og holder inne i mer
enn 3sekunder.
Trykk på knappen for manuell trådmating oppover (7) for å mate tråden
oppover. Tråden mates frem så lenge knappen holdes inne.
Trykk på knappen for kjørebevegelse (8) mot den sveiseretningen der
symbolet vises på sveiseutstyret.
Knappen for hurtig bevegelse (9) brukes sammen med andre knapper for å
øke hastigheten. Trykk på knappen for å aktivere hurtig bevegelse, og trykk
deretter på manuell trådmating (7, 10) eller kjørebevegelse (8, 11).
LED-lampen på knappen for hurtigbevegelse lyser mens hurtigbevegelse er
aktivert. Trykk på den igjen for å deaktivere rask bevegelse.
Under konfigurasjonen er det mulig å bekrefte og lagre en verdi og deretter gå
tilbake til forrige skjermbilde ved hjelp av knappen for hurtig bevegelse.
Venst
re
Høyre
Ned
Trykk på knappen for manuell trådmating nedover (10) for å mate tråden
nedover. Tråden mates frem så lenge knappen holdes inne.
Trykk på knappen for kjørebevegelse (11) mot den sveiseretningen der
symbolet vises på sveiseutstyret.
Tre forskjellige sveisedataminner per sveisehode kan lagres i
innstillingspanelets minne ved hjelp av programtastene 1, 2 og 3 (12). De
programmerbare tastene har også varierende funksjoner avhengig av hvilken
meny som for øyeblikket er i bruk. Den nåværende funksjonen kan ses fra
teksten i nedre rad på displayet.
Knappen for sveisestrøm/trådmatehastighet/balanse1(3) brukes til å øke og
redusere innstilte verdier.
Knappen for buespenning/forskyvningsspenning1(4) brukes til å øke og
redusere innstilte verdier.
Knappen for bevegelseshastighet/frekvens1(13) brukes til å øke og redusere
innstilte verdier.
1
Kun med Aristo® 1000 i AC-modus.
0463 612 001
- 5 -
© ESAB AB 2022
1 INNLEDNING
1.3 Innledende konfigurasjon
Ved første oppstart etter levering, etter programoppdatering og etter fullført tilbakestilling,
krever kontrollpanelet innledende konfigurasjon. Den innledende konfigurasjonen starter
automatisk.
Innledende konfigurasjon kan også startes ved å trykke på og holde inne OK under oppstart,
mens ESAB-logoen vises.
Det er mulig for en autorisert bruker å endre konfigurasjonen i GENERELLE
INNSTILLINGER -menyen.
1. Velg språk ved å bruke knappene for opp/ned/høyre/venstre. Bekreft med OK eller
med mellomknappen.
2. Velg måleenhet med knappene for høyre/venstre. Bekreft med OK eller med
mellomknappen.
3. Still inn dato ved hjelp av knappene for opp/ned. Bytt mellom år, måned og dag med
knappene for høyre/venstre. Bekreft med OK eller med mellomknappen.
4. Still inn tid ved hjelp av knappene for opp/ned. Bytt mellom timer og minutter med
knappene for høyre/venstre. Bekreft med OK eller med mellomknappen.
5. Velg trådtype ved hjelp av knappene for opp/ned. De viste trådtypene avhenger av
sveisehodet som ble oppdaget under oppstart. Bekreft med OK eller med
mellomknappen.
6. Velg trådstørrelse ved hjelp av knappene for opp/ned. Bekreft med OK eller med
mellomknappen.
7. Etter innledende konfigurasjon fortsetter kontrollpanelet til STILL -menyen.
0463 612 001
- 6 -
© ESAB AB 2022
2 MENYER
2 MENYER
2.1 Generelt
OBS!
Et langt trykk på knappene er mer enn 3sekunder. Et kort trykk er mindre enn
3sekunder.
Når enten skjermbildet INNST. eller MÅLT vises, trykker du lenge på OK for å åpne
utvidet SVEISEMENY. Informasjonen på displayet er avhengig av
autorisasjonsnivået. Tillatelsesnivået vises med et ikon øverst til høyre på
displayet, og forklares i delen Autorisasjonsprofiler.
2.2 Oppstart
1. Programvareversjonen vises på kontrollpanelet under oppstart. Kontrollpanelet
registrerer automatisk sveisehodet under oppstart.
OBS!
Sveisehodet identifiseres av sveisehodekabelen. Hvis kabelen blir erstattet,
bruker du en original ESAB-reservedel for å opprettholde funksjonen.
2. Hvis ingen digital strømkilde er tilkoblet, vises en meny for valg av type analog
strømkilde.
Tidligere brukt analog strømkilde vises hvis på/av-bryteren er i posisjon II. Trykk på en
hvilken som helst knapp innen 3 sekunder for å åpne menyen og endre analog
strømkilde ved hjelp av knappene opp/ned og OK.
Hvis ingen knapp trykkes inn, vil oppstarten fortsette uten endringer på strømkilden.
3. Tidligere valgt trådtype og tråddimensjon vises. Trykk på en hvilken som helst knapp
innen 7 sekunder for å åpne menyen. Velg trådtype og tråddimensjon med knappene
for opp/ned og OK.
Hvis ingen knapp trykkes inn, fortsetter kontrollpanelet til SET (STILL INN) -menyen
uten endringer på trådtype eller størrelse på tråden.
0463 612 001
- 7 -
© ESAB AB 2022
2 MENYER

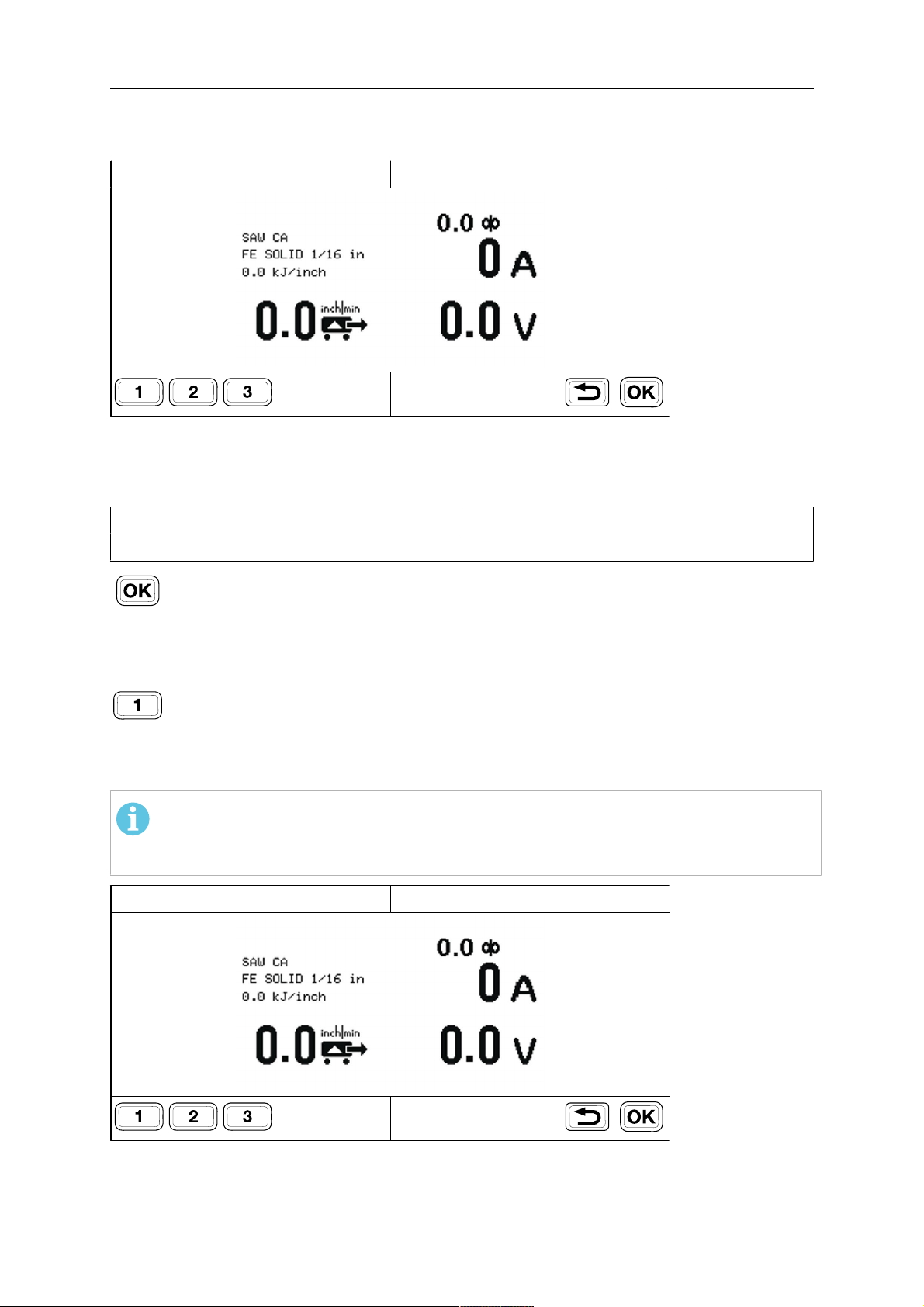

2.3 Målt-skjermbilde
SET MEASURED
MEASURED (MÅLT) -skjermbildet (MÅLT) viser de målte verdiene under sveising.
Informasjonen på skjermbildet er avhengig av den valgte sveisemetoden.
Skjermbildet viser informasjon delt inn i fire deler:
Metode, tråd, varmeinngang Strømstyrke
Bevegelseshastighet Spenning
Et kort trykk på OK når en vekselstrømkilde er tilkoblet, vil åpne skjermbildet for
vekselstrøminnstillingene. Et langt trykk på OK åpner WELDING MENU
(SVEISEMENY) -innstillingsskjermbildet.
Vri på noen av knappene etter sveisestopp for å åpne SET (STILL INN)
-skjermbildet. Verdiene vises og SET (STILL INN) -skjermbildet holdes åpent.
Et kort trykk på en av tastene 1, 2 eller 3 henter tilbake det tilsvarende
minnesporet. SET (STILL INN) -skjermbildet åpnes, og verdiene vises.
2.4 Innstillingsskjermbilde
OBS!
De tilgjengelige funksjonene til INNST.-skjermbildet er avhengig av valgt
sveisemetode.
INNST. MÅLT
INNST. -skjermbildet brukes til å endre sveiseinnstillinger og lagre innstillinger i
minnesporene ved hjelp av tast 1, 2 og 3.
0463 612 001
- 8 -
© ESAB AB 2022
