ESAB Cutmaster® 80
PLASMALEIKKURIN JÄRJESTELMÄ
SL60 1Torch™
Toiminta
Käsikirjan
Art # A-12774FI_AC
ULOSTULO
ENIMMÄISLÄHTÖ
80
AMPEERIA
TULOTEHO
VAIHE
JÄNNITE
400V
esab.eu
Page 2
MENESTYKSESI ON MEILLE TÄRKEÄÄ!
Onnittelut uuden ESAB-tuotteesi. Olemme ylpeitä saatuamme sinut asiakkaaksemme! Siksi pyrkimyksenämme on tarjota sinulle sekä parasta mahdollista palvelua että luotet­tavimpia tuotteita, kaikkiin kilpailijoihimme verrattuna. Tämän tuotteen tukena on myös kattava takuu ja maailmanlaajuinen asiakaspalveluverkosto. Etsi lähin jälleenmyyjä tai palvelutoimisto, käymään verkossa osoitteessa www.esab.com.
Tämä käyttöohje tarkoituksena on opastaa sinua oikea käyttö ja ESAB-tuotteen toiminnan. Tärkeimpänä tavoitteenamme on varmistaa, että olet tyytyväinen tähän tuotteeseen ja että voit käyttää tuotetta turvallisesti. Lue tämä opas rauhassa alusta loppuun, erityisesti oppaan sisältämät turvallisuusohjeet. Nämä ohjeet auttavat sinua välttämään mahdolliset vaaratekijät, joita voi esiintyä työskenneltäessä tämän tuotteen avulla.
OLET HYVÄSSÄ SEURASSA!
Hitsausalan ammattilaisten ykkösvalinta kaikkialla maailmassa.
ESAB on maailmanlaajuinen tuotemerkki manuaalisen ja automaatio Plasma Cutting tuotteita.
Meidät erottaa kilpailijoista markkinoiden kärjessä kulkeva innovatiivisuus sekä poikke­uksellisen luotettavat tuotteet, jotka ovat näyttäneet kykynsä vuosien saatossa. Tekninen innovatiivisuus, kilpailukykyiset hinnat, loistavat toimituspalvelut, ylivertainen asiakaspal­velu ja tekninen tuki sekä myyntiin ja markkinointiin liittyvä osaaminen ovat vahvuuksia, joista olemme ylpeitä.
Ennen kaikkea olemme sitoutuneet kehittämään teknisesti parhaat tuotteet saavuttami­seksi turvallisemman työympäristön hitsauksen alalla.
Page 3
VAROITUS
!
Lue ja ymmärrä koko tämän käyttöoppaan ja työnantajan turvallisuuskäytän­nöt ennen asennusta, käyttöä tai huoltoa. Kun tässä oppaassa oleviin tietoihin edustaa valmistajan harkintaansa, val­mistaja ei ole vastuussa sellaisista käyttöä koskevista yksityiskohtaisista säännöistä.
Plasmaleikkurin Virtalähde ESAB Cutmaster® 80 SL60 1Torch™ Kuvastonumero käyttöohje 300X5396FI
Julkaistu: OZAS-ESAB Ltd. ul. A. Struga 10, 45-073 Opole, Poland Phone: +48 (0) 77 4019270
www.esab.com
ESAB, Copyright 2015, 2019
Kaikki oikeudet pidätetään.
Tämän työn, kokonaan tai osittain, ilman lupaa. on kielletty.
Julkaisija ei kanna ja vakuutan irtisanoutuu kaikista vastuista muulle osapuolelle mistään menetyksistä tai vahingoista, jotka ovat aiheutuneet laiminlyöntien tässä käsikirjassa, onko tällainen virhe johtuu huolimattomuudesta, onnettomuudesta tai jostain muusta syystä.
Jos tukoksen aiheuttava materiaali vastaa katso asiakirja 47x1909 Alkuperäinen Julkaisupäivämäärä: 15. tammikuuta, 2015 Tarkistustiedot: 31. loka kuuta 2019
Tallenna nämä numerot sivun alaosaan myöhempää käyttöä varten.
Jos ostonimike:_______________________________ __________________
Ostopäivämäärä:__________________________________ ______________
Virtalähteen sarjanumero:___________________________ ______________
Taskulamppu sarjanumero:___________________________________ ____
ii
Page 4
VARMISTA, ETTÄ KÄYTTÄJÄ SAA NÄMÄ TIEDOT.
VARO
VOIT TILATA MYYJÄLTÄ LISÄÄ KOPIOITA.
OHJEET on tarkoitettu kokeneille käyttäjille. Jos et tunne täysin kaarihitsaus- ja leikkuulaitteiden turvallista käyttöä, lue kirjanen, jonka nimi on “Precautions and Safe Practices for Arc Welding, Cutting, and Gouging, Form 52-529”. ÄLÄ anna kouluttamattomien henkilöiden käyttää, asentaa tai huoltaa tätä tuotetta. ÄLÄ yritä asentaa tai käyttää tätä tuotetta, ennen kuin olet lukenut nämä ohjeet ja sisäistänyt ne kokonaan. Jos et ymmärrä näitä ohjeita kokonaan, pyydä tuotteen myyjältä lisätietoja. Lue varotoimet ennen tuotteen asennusta tai käyttöä.
KÄYTTÄJÄN VASTUU
Tämä tuote toimii tässä käyttöohjeessa ja tuotteen merkinnöissä ja/tai käyttöohjeen lisäosissa olevien kuvausten mukaisesti, kun tuote asennetaan, sitä huolletaan ja se korjataan annettujen ohjeiden mukaisesti. Tuote on tarkistettava säännöllisesti. Jos tuote toimii väärin tai huonosti, tuotetta ei saa käyttää. Vaihda rikkinäiset, puuttuvat, kuluneet tai saastuneet osat heti.Jos tuote vaatii korjausta tai osien vaihtoa, tilaa huolto tai korjaus tuotteen valtuutetulta myyjältä puhelimitse tai kirjallisesti.Tätä tuotetta tai mitään sen osaa ei saa muuttaa ilman valmistajan etukäteen antamaa kirjallista lupaa.
Tuotteen käyttäjä vastaa aina yksin toimintavioista, jotka aiheutuvat väärästä käytöstä, huollosta, väärästä korjauksesta tai tuotteen muuttamisesta, jos sitä ei ole tehnyt valmistaja tai valmistajan valtuuttama huoltoliike.
!
LUE JA SISÄISTÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ.
SUOJAA MUUT JA ITSESI!
Page 5
VAATIMUSTENMUKAISUUSVAKUUTUS
Seuraavien direktiivien mukaisesti
Matalajännitedirektiivi 2014/35/EU, joka tulee voimaan 20. huhtikuuta 2016
Sähkömagneettisen yhteensopivuuden direktiivi 2014/30/EU, joka tulee voimaan 20. huhtikuuta 2016
RoHS-direktiivi 2011/65/EU, joka tulee voimaan 2. tammikuuta 2013
Laitteen tyyppi
PLASMALEIKKAUSJÄRJESTELMÄ
Tyyppimääritys, jne.
ESAB Cutmaster® 80, sarjanumerosta 845-xxx-xxxx lähtien
Brändin nimi tai tuotemerkki
ESAB
Valmistajan tai sen valtuutetun edustajan nimi, osoite, puhelinnro:
OZAS-ESAB Ltd. ul. A. Struga 10, 45-073 Opole, Poland Puhelinnumero: +48 (0) 77 4019270, FAKSI +01 603 298 7402
Seuraavaa ETA-alueella voimassa olevaa harmonisoitua standardia on käytetty suunnittelussa:
IEC/EN 60974-1:2017 / AMD1:2019 Kaarihitsauslaitteet - Osa 1: Hitsausvirtalähteet. IEC/EN 60974-10:2014 / AMD1:2015 Julkaistu 19.6.2015 Kaarihitsauslaitteet - Osa 10: Sähkömagneettisen yh­teensopivuuden (EMC) vaatimukset
Mukaisesti: Rajoitettu käyttö, luokan A laite, tarkoitettu käytettäväksi muussa kuin asuinympäristössä.
Allekirjoittamalla tämän asiakirjan Euroopan talousalueella toimiva valmistaja tai valmistajan valtuuttama edustaja vakuuttaa, että kyseessä oleva laitteisto noudattaa edellä mainittuja turvallisuusvaatimuksia.
Päivämäärä Allekirjoitus Asema
20 elokuuta 2019 Flavio Santos Pääjohtaja Varusteet ja lisätarvikkeet
2019
Page 6
Sisällysluettelo
KAPPALE 1: TURVATOIMET ..................................................................................................1-1
1.0 Turvatoimet....................................................................................................... 1-1
KAPPALE 2 JÄRJESTELMÄ: JOHDANTO ...........................................................................2-1
2.01 Kuinka tätä käsikirjaa käytetään ...............................................................2-1
2.02 Laitteiston tunnistetiedot ..........................................................................2-1
2.03 Laitteiston vastaanottaminen ....................................................................2-1
2.04 Virtalähteen tekniset tiedot .......................................................................2-2
2.05 Syöttöjohdotuksen tekniset tiedot ............................................................2-3
2.06 Virtalähteen ominaisuudet .........................................................................2-4
KAPPALE 2 POLTIN: JOHDANTO ..................................................................................... 2T-1
2T.01 Käsikirjan tarkoitus ................................................................................. 2T-1
2T.02 Yleiskuvaus ............................................................................................. 2T-1
2T.03 Tekniset tiedot ........................................................................................ 2T-1
2T.04 Vaihtoehdot ja tarvikkeet ........................................................................ 2T-2
2T.05 Johdatus plasmaan ................................................................................ 2T-2
KAPPALE 3 JÄRJESTELMÄ: ASENNUS ..............................................................................3-1
3.01 Pakkauksen purkaminen ...........................................................................3-1
3.02 Nostamisvaihtoehdot ................................................................................3-1
3.03 Pääverkkoliitännät .....................................................................................3-1
3.04 Kaasuliitännät ............................................................................................3-2
KAPPALE 3 POLTIN: ASENNUS ......................................................................................... 3T-1
3T.01 Polttimen liitännät ....................................................................................... 3T-1
3T.02 Mekaanisen polttimen asettaminen ....................................................... 3T-1
KAPPALE 4 JÄRJESTELMÄ: TOIMINTA ...............................................................................4-1
4.01 Etupaneelin ohjaimet / ominaisuudet .......................................................4-1
4.02 Käyttövalmistelut .......................................................................................4-2
KAPPALE 4 POLTIN: TOIMINTA ......................................................................................... 4T-1
4T.01 Polttimen osien valinta ........................................................................... 4T-1
4T.02 Leikkauksen laatu ................................................................................... 4T-1
4T.03 Yleiset leikkaustiedot .............................................................................. 4T-2
4T.04 Käsipolttimen toiminta............................................................................ 4T-3
4T.05 Koverrutus ............................................................................................... 4T-6
4T.06 Mekaanisen polttimen toiminta .............................................................. 4T-7
4T.07 Osien valitseminen käsi- ja konepolttimella leikkaamista varten ......... 4T-8
4T.08 Suositeltavat leikkausnopeudet konepolttimelle, jossa on avoin kärki ...... 4T-9
4T.09 Suositeltavat leikkausnopeudet konepolttimelle, jossa on suojattu kärki 4T-12
PATENTTEJA KOSKEVAT TIEDOT .................................................................................. 4T-16
Page 7
Sisällysluettelo
KAPPALE 5 JÄRJESTELMÄ: HUOLTO .................................................................................5-1
5.01 Yleiskunnossapito......................................................................................5-1
5.02 Kunnossapitoaikataulu ..............................................................................5-2
5.03 Yleisiä vikoja ..............................................................................................5-2
5.04 Häiriömerkkivalo ........................................................................................5-3
5.05 Perusvianetsintäopas ................................................................................5-4
5.06 Virtalähteen perusosien vaihto ..................................................................5-6
KAPPALE 5 POLTIN: HUOLTO ........................................................................................... 5T-9
5T.01 Yleiskunnossapito................................................................................... 5T-9
5T.02 Polttimen kuluvien osien tarkistus ja vaihto ........................................ 5T-10
KAPPALE 6: VARAOSALUETTELO ........................................................................................6-1
6.01 Johdanto ....................................................................................................6-1
6.02 Tilausohjeet ................................................................................................6-1
6.03 Virtalähteen vaihtaminen ...........................................................................6-1
6.04 Virtalähteen osien vaihtaminen .................................................................6-1
6.05 Vaihtoehdot ja tarvikkeet ...........................................................................6-2
6.06 Käsipolttimen varaosat .............................................................................6-3
6.07 Varaosat konepolttimille, joiden letkut ovat suojaamattomat .................6-4
6.08 Polttimen kuluvat osat (SL60) ...................................................................6-6
6.09 Polttimen kuluvat osat (SL100) .................................................................6-7
LIITE 1: TOIMINTAJÄRJESTYS (LOHKOKAAVIO) .............................................................. A-1
LIITE 2: TIETONIMIKE INFORMAATIO ................................................................................ A-2
LIITE 3: POLTTIMEN NASTOJEN TOIMINTAKAAVIOT ...................................................... A-3
LIITE 4: POLTTIMEN KYTKENTÄKAAVIOT ........................................................................ A-4
LIITE 5: JÄRJESTELMÄKAAVIO, 400 V YKSIKÖT .............................................................. A-6
Tarkistustiedot ....................................................................................................................... A-8
Page 8
Tämä sivu on jätetty tarkoituksella tyhjäksi
Page 9
ESAB CUTMASTER 80
KAPPALE 1: TURVATOIMET

1.0 Turvatoimet

ESABin hitsaus- ja plasmaleikkuuvälineiden käyttäjät vastaavat viime kädessä siitä, että tuotteen käyttäjät tai tuotteen lähellä työskentelevät noudattavat turvallisuusohjeita. Turvallisuusohjeiden on oltava tämäntyyppisten hitsaus- tai plasmaleikkuuvälineiden vaatimusten mukaisia. Seuraavat suositukset on otettava huomioon työpaikan normaalien säännösten lisäksi. Kaikki työt on jätettävä koulutetulle henkilöstölle, joka tuntee hitsaus- tai plasmaleikkuuvälineiden toiminnan. Laitteiston väärä käyttötapa voi johtaa vaaratilanteisiin, jotka voivat puolestaan johtaa käyttäjän loukkaantumiseen ja laitteiston vaurioitumiseen.
1. Hitsaus- tai plasmaleikkuuvälineen käyttäjän on tunnettava:
- laitteen toiminta
- hätäkatkaisinten sijainti
- koneen toiminta
- turvallisuusohjeet
- hitsaaminen ja/tai plasmaleikkaaminen.
2. Käyttäjän on varmistettava, että:
- laitteen lähellä ei ole valtuuttamattomia henkilöitä käynnistyshetkellä.
- kaikilla on suojat, kun kaari muodostetaan.
3. Työpaikan on:
- sovittava tarkoitukseen
- oltava vedoton.
4. Henkilökohtaiset suojavarusteet:
- Käytä aina suositeltuja henkilökohtaisia suojavarusteita, kuten suojalaseja, tulenkestäviä vaatteita ja turvakäsineitä.
- Älä käytä löysiä asusteita, kuten huiveja, koruja, sormuksia jne., jotka voivat juuttua kiinni tai aiheuttaa palovammoja.
5. Yleiset varotoimenpiteet:
- Varmista, että paluukaapeli on kytketty oikein.
- Suurjännitelaitteita saa huoltaa vain valtuutettu sähköasentaja.
- Asianmukaisten sammutusvälineiden on oltava selkeästi merkittyjä ja helposti saatavilla.
- Laitteistoa ei saa voidella tai huoltaa käytön aikana.
Vie elektroniikkalaitteet keräyspisteeseen!
Sähkö- ja elektroniikkaromua (SER) koskevan direktiivin 2002/96/EY ja kansallisen lainsäädännön mukaan hävitettävät laitteet tulee viedä keräyspisteeseen. Laitteesta vastaavana henkilönä olet lain mukaan velvollinen selvittämään hyväksytyt keräyspisteet. Lisätietoja saat ESAB-edustajaltasi.
ESAB tarjoaa sinulle kaikki tarvittavat suojavarusteet ja tarvikkeet.
300X5396FI Yleistiedot
1-1
Page 10
ESAB CUTMASTER 80
HITSAAMINEN JA PLASMALEIKKAAMINEN VOI OLLA VAARAL-
VAROITUS
SÄHKÖISKU voi tappaa.
- Asenna ja maadoita hitsaus- tai plasmaleikkauslaite asianmukaisten standardien mukaan.
- Älä kosketa jännitteisiä sähköosia tai elektrodeja paljaalla iholla, märillä hansikkailla tai märillä vaatteilla.
- Eristä itsesi maadoituksesta ja työkappaleesta.
- Varmista, että työasentosi on turvallinen.
HÖYRYT JA KAASUT voivat olla vaarallisia terveydelle.
- Pidä pää poissa höyryistä.
- Poista höyryt ja kaasut hengitysalueelta ja työalueelta ilmanvaihdon tai polttimen imulaitteiston avulla.
KAAREN SÄTEET voivat vaurioittaa silmiä ja aiheuttaa palovammoja.
- Suojaa silmäsi ja kehosi. Käytä oikeaa hitsauksen/plasmaleikkuun suojusta ja suodatinlinssiä ja käytä suoja­ vaatetusta.
- Suojaa sivulliset sopivilla suojuksilla tai verhoilla.
PALOVAARA
- Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmistu siitä, ettei lähellä ole herkästi syttyviä materiaaleja.
LISTA ITSELLESI JA MUILLE. NOUDATA TURVALLISUUSOHJEITA, KUN HITSAAT TAI LEIKKAAT. KYSY TYÖNANTAJAN TURVAOH­JEITA, JOIDEN ON PERUSTUTTAVA VAARATIETOIHIN.
MELU - Liiallinen melu voi vaurioittaa kuuloa.
- Suojaa korvat. Käytä korvatulppia tai muita kuulonsuojaimia.
- Varoita sivullisia vaarasta.
TOIMINTAHÄIRIÖ - Pyydä asiantuntija-apua toimintahäiriön sattuessa.
LUE JA SISÄISTÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ.
SUOJAA MUUT JA ITSESI!
Viralähdettä ei saa kayttää jäätyneiden putkien sulattamiseen.
VAROITUS
VARO
VARO
VARO
Class A-laitetta ei ole tarkoitettu käytettäväksi asunnoissa, joiden virransyöttö tapahtuu yleisestä pienjänniteverkosta. ”Class A”-lait­teen sähkömagneettista yhteensopivuutta voi olla vaikea varmistaa sellaisissa asunnoissa sekä johtojen että ilman kautta kulkeutuvien häiriöiden takia.
Tämä tuote on tarkoitettu vain plasmaleikkaukseen. Mikä tahansa muu käyttö voi aiheuttaa henkilövahinkoja ja/tai laitevaurioita.
Lue ja sisäistä ohjeet ennen asennusta ja käyttöä.
!
1-2
Yleistiedot 300X5396FI
Page 11
ESAB CUTMASTER 80
!
KAPPALE 2 JÄRJESTELMÄ:
JOHDANTO

2.01 Kuinka tätä käsikirjaa käytetään

Tämä käyttäjän opas koskee ainoastaan sivulla i luetel­tuja erittelyitä tai osanumeroita.
Varmistat turvallisen toiminnan lukemalla koko käsikir­jan, mukaan lukien kappaleen turvallisuusohjeista ja varoituksista.
Tässä käsikirjassa voivat esiintyä sanat VAARA, VAROITUS ja HUOMIO. Kiinnitä erityistä huomiota näiden otsikkojen alla oleviin tietoihin. Nämä erikoismer­kinnät voidaan tunnistaa helposti seuraavalla tavalla:
HUOMIO!
Toiminta-, menetelmä- tai taustatieto joka edellyttää lisäpainotusta tai aut­taa järjestelmän tehokasta toimintaa.
VAROITUS
!
Menetelmä, mikäli ei oikein suoritettu, voi aiheuttaa vaurion laitteistolle.

2.02 Laitteiston tunnistetiedot

Laitteen tunnusnumero (erittely tai osanumero), malli ja sarjanumero ilmenevät tietolapusta, joka on kiinnitetty takapaneeliin. Sellaiset laitteistot, kuten polttimet ja kaapelit, joissa ei ole tietolappua, voidaan tunnistaa vain erilliseen liitekorttiin tai rahtikonttiin merkittyjen teknisten tietojen tai osanumeron avulla. Tallenna nämä numerot sivun alaosaan myöhempää käyttöä varten.

2.03 Laitteiston vastaanottaminen

Kun vastaanotat laitteiston, varmista laskun perusteella, että siitä ei puutu mitään, ja tarkasta, että laitteisto ei ole kuljetuksen aikana vaurioitunut. Mikäli huomaat vaurioita, pyydä kuljetusliikettä välittömästi tekemään korvausha­kemus. Anna täydet tiedot vahingonkorvausvaatimuksis­ta tai kuljetusvirheistä paikalliselle jälleenmyyjälle, jotka luetellaan tämän käsikirjan takakannen sisäpuolella.
Sisällytä kaikkien laitteiden tunnusnumerot edellä ku­vatulla tavalla yhdessä virheellisten osien täydellisten kuvausten kanssa.
Siirrä laitteisto asennuspaikalle ennen sen poistamista laatikosta. Varo vahingoittamasta laitteistoa, jos käytät tankoja, vasaroita tms. purkaessasi laitteistoa pakka­uksesta.
VAROITUS
Menetelmä, mikäli ei oikein suoritettu, voi aiheuttaa vahinkoa käyttäjälle tai muille työskentelyalueella oleville.
VAROITUS
Antaa tietoja mahdollisista sähkö­iskun aiheuttamista vahingoista. Varoitukset laitetaan tämänlaiseen laatikkoon.
VAARA
Välittömät vaarat, joista voi aiheutua
!
Voit ostaa lisää kopioita tästä käsikirjasta ottamalla yhteyden oman alueesi ESAB-edustajaan, jonka osoite ja puhelinnumero on listattu tämän käsikirjan taka­kannessa. Ilmoita käyttöohjeen numero ja laitteiden tunnistenumerot.
Voit ladata tämän käsikirjan sähköisen kopion ilmaiseksi PDF-formaatissa alla mainitulta ESAB-sivulta.
välittömiä vakavia henkilövahinkoja tai kuolemantapauksia, jollei niitä estetä.
http://www.esab.eu
300X5396FI JOHDANTO
2-1
Page 12
ESAB CUTMASTER 80
381 mm
6"

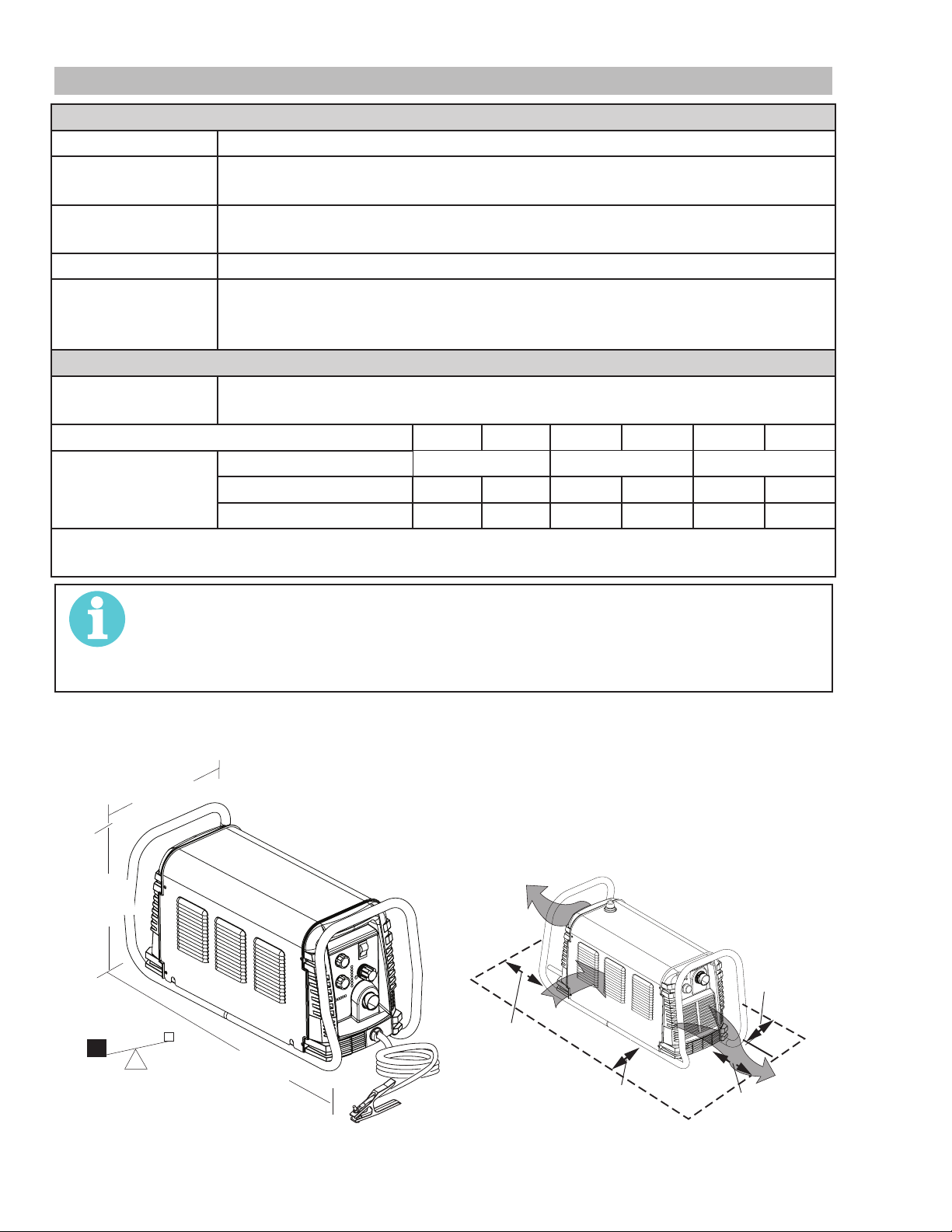

2.04 Virtalähteen tekniset tiedot

ESAB Cutmaster 80 -virtalähteen tekniset tiedot
Syöttövirta 400 V:n vaihtovirta (360–440 VAC), kolmivaiheinen, 50/60 Hz
Syöttövirtakaapeli
Syöttövirtakaapeli
Lähtöjännite 20 - 80 Ampeeria, portaaton säätö
Virtalähteen kaa­sun suodattamis-
kyky
Ympäristön
lämpötila
Kaikki yksiköt
* HUOMIO: Käyttöjakso lyhenee jos pääsyöttöteho (AC) on alhainen tai lähtöjännite (DC)
Virtalähde sisältää syöttökaapelin. Jos kaapelin jännite on toisenlainen, katso lukua 2.05.
Virtalähteen mukana on syöttökaapeli. 400 V:n kolmivaiheinen kaapeli.
Hiukkaset jopa 5 mikroniin saakka
ESAB Cutmaster 80 -virtalähteen toimintajakso*
Toimintajakson arvot @ 40 °C (104 °F)
Toiminta-alue 0–50 °C
Luokittelu IEC CE IEC CE IEC CE
Toimintajakso
40% 60% 100%
Virta 80 A 80 A 65 A 65 A 50 A 50 A Tasavirtajännite (DC) 112 112 106 106 100 100
on korkeampi kuin esitetään tässä taulukossa.
HUOMIO!
IEC-luokitus määritetään kansainvälisen sähköteknillisen komission määräysten mukai­sesti. Näihin erittelyihin sisältyy lähtöjännitteen laskeminen, joka perustuu jännitelähteen arvioimaan virtaan. Virransyöttöjen välillä olevien vertailujen helpottamiseksi kaikki val­mistajat käyttävät tätä lähtöjännitettä työjakson määrittämiseksi.
Virtalähteen mitat ja paino Tuuletuksen vapaan tilan vaatimukset
305 mm
12"
Art # A-14329
15"
24,5 kg / 54 lb
762 mm
30"
610 mm
24"
150 mm
6"
Art # A-14328
150 mm
6"
150 mm
2-2
JOHDANTO 300X5396FI
Page 13

2.05 Syöttöjohdotuksen tekniset tiedot

ESAB Cutmaster 80 -virtalähteen syöttökaapelin kytkentävaatimukset
Syöttöjännite Taajuus Syöttöteho Ehdotetut koot
Voltit Hz kVA
3-vai-
heinen
400 50/60 11,8 17 11 20 12
Pääjännitteet sekä ehdotetut piirisuojat ja johtojen koot Yhdysvaltain
ja Kanadan sähköasennusstandardien mukaan
HUOMIO!
Katso Paikalliset ja kansalliset koodit tai paikallisten viranomaisten toimivallan sopivien johdotusvaatimusten vuoksi. Kaapelin kokoa on pienennetty laitteiston toimintajakson mukaisesti.
I
max
I e󰀨
ESAB CUTMASTER 80
Sulake
(ampeeria)
Taipuisa kaapeli
(vähintään AWG)
300X5396FI JOHDANTO
2-3
Page 14
ESAB CUTMASTER 80
Kahva ja johtimien päät
Polttimen johtojen
kiristin
Virtalähteen kaapeli

2.06 Virtalähteen ominaisuudet

Art # A-08359FI
Ohjauspaneeli
pistorasia
Suodatin kokonaisuus
Kaasun syöttöaukko
Työkaapeli ja
Portti valinnaista automaattista käyttöliittymäkaapelia varten
Art # A-08547FI
2-4
JOHDANTO 300X5396FI
Page 15
ESAB CUTMASTER 80
95 mm (3,75"
29 mm (1,17")
44,5 mm
403 mm / 15,875"
KAPPALE 2 POLTIN:
JOHDANTO

2T.01 Käsikirjan tarkoitus

Tämä käsikirja sisältää kuvauksia, toimintaohjeita ja yllä­pitotoimenpiteitä 1 polttimen malleille SL60/manuaalisille ja SL100/koneistetuille plasmaleikkauspolttimille. Tämän laitteen huollon saa suorittaa vain pätevä, koulutuksen saanut henkilöstön jäsen; pätemättömät henkilöstön jäsenet eivät saa missään tapauksessa yrittää korjata tai suorittaa tässä käsikirjassa suoritettuja säätöjä, takuun mitätöitymisen riskillä.
Lue tämä käsikirja perusteellisesti. Tämän laitteiston ominaisuuksien ja suorityskyvyn täydellinen ymmär­täminen varmistaa sen luotettavan tarkoituksellisen toiminnan.

2T.02 Yleiskuvaus

Plasmapolttimet ovat rakenteeltaan samankaltaisia kuin autojen sytytystulpat. Ne koostuvat negatiivisista ja po­sitiivisista jaksoista, jotka on erotettu keskuseristeellä. Polttimen sisällä, johdinkaari alkaa negatiivisesti lada­tun elektrodin ja positiivisesti ladatun kärjen välisessä raossa. Kun ohjauskaari on ionisoinut plasmakaasun, tulistettu kaasupylväs virtaa polttimen kärjen pienen aukon läpi, joka on kohdistettu leikattavaan metalliin.
Yhden polttimen kärki toimittaa kaasua yksittäisestä lähteestä jota käytetään niin plasmalle kuin toissijaiselle kaasulle. Ilmavirtaus jakautuu poltinpään sisällä. Yksin­kertainen - kaasuntoiminta tarjoaa pienemmänkokoisen polttimen ja halvan toiminnan.
HUOMIO!
Katso kappaletta "2T.05 johdanto plas­maan" saadaksesi tarkempia tietoja plasmapolttimen toiminnasta. Katso liitteen sivuja saadaksesi lisätietoja miten se liittyy käytettyyn virransyöttöön.
257 mm (10,125")
)
2. Mekaaninen poltin, malli
Vakiolla koneen polttimella on asemoinnin putki telineellä & puristuslohkon sarjalla.
236 mm / 9,285"
35 mm / 1,375"
/
1,75"
16 mm /
0,625"
126 mm / 4,95"
Art # A-03322FI_AB
30 mm / 1,175"
B. Polttimen johtojen pituudet
Käsipolttimiin saatavilla seuraavasti:
• 6,1 m (20 jalkaa), ATC-liittimet
• 15,2 m (50 jalkaa), ATC-liittimet Konepolttimiin saatavilla seuraavasti:
• 1,5 m (5 jalkaa), ATC-liittimet
• 3,05 m (10 jalkaa), ATC-liittimet
• 7,6 m (25 jalkaa), ATC-liittimet
• 15,2 m (50 jalkaa), ATC-liittimet
C. Polttimen osat
Käynnistinpatruuna, elektrodi, kärki, suojakansi
D. Osat paikalla (PIP)
Poltinpäähän sisältyy kytkin
12 V:n tasavirtapiiri
Art # A-02998FI

2T.03 Tekniset tiedot

A. Polttimenkonguraatiot
1. Käsi/manuaalinen poltin, mallit
Käsipolttimen pää on 75° kulmassa polttimen kahvaan. Käsipoltin sisältää polttimen kahvan ja polttimen laukaisusarjan.
300X5396FI JOHDANTO
E. Jäähdytystyypppi
Ympäröivän ilman ja kaasun yhdistelmä virtaa polt­timen läpi.
2T-1
Page 16
ESAB CUTMASTER 80
!
F. Poltinluokitukset
Manuaalisen polttimen luokitus
Ympäristön
lämpötila
Toimintajakso 100 % @ 60 ampeeria @ 400 scfh
Enimmäisvirta 80 ampeeria
Jännite (V
Kaaren
syttymisjännite
Ympäristön
lämpötila
Toimintajakso 100 % @ 100 ampeeria @ 400 scfh
Enimmäisvirta 120 ampeeria
Jännite (V
Kaaren
syttymisjännite
) 500 V
huippu
Mekaanisen polttimen luokitus
) 500 V
huippu
40 °C
(104 °F)
7 kV
40 °C
(104 °F)
7 kV
G. Kaasun vaatimukset

2T.05 Johdatus plasmaan

A. Plasmakaasun virtaus
Plasma on kaasua, joka on kuumennettu erittäin korkeaan lämpötilaan ja ionisoitu, jotta se johtaa säh­köä. Plasmakaarin leikkaus ja koverrutusprosessit käyttävät tätä plasmaa sähkökaaren siirtämiseksi työkappaleeseen. Leikattava tai poistettava metalli sulatetaan kaaren lämmöllä ja sitten puhalletaan.
Plasmakaarileikkauksessa tarkoituksena on ma­teriaalin erotus, kun taas plasmakaarikoverrutusta käytetään metallien poistamiseksi määritettyltä syvyydeltä ja leveydeltä.
Plasmaleikkauspolttimessa viileä kaasu tulee alu­eelle B, jossa elektrodin ja polttimen kärjen välinen ohjauskaari lämmittää ja ionisoi kaasun. Pääleik­kauskaari siirtyy sitten työkappaleeseen plasmakaa­sun pylvään kautta vyöhykkeessä C.
Manuaalisen ja mekaanisen poltinkaasun
tekniset tiedot
Kaasu (plasma ja toissijainen) Paineilma
Toimintapaine
Katso HUOMAUTUSTA
Enimmäissyöttöpaine
Kaasuvirtaus (leikkaus ja
koverrutus)
4,1–6,5 bar (60–95 psi)
8,6 bar
(125 psi)
142–235 l/min
(300–500 scfh)
VAROITUS
Tämän polttimen kanssa ei saa käyttää happea (O2).
HUOMIO!
Toimintapaine vaihtelee polttimen mallin, toimintavirran, ja polttimen johtojen pituuden mukaan. Katso kaasunpaineen asetuskaaviot jokai­sen mallin tapauksessa.
H. Suoran kosketuksen vaara
Kärjen suositeltava etäisyys on 4,7 mm ( 3/16").

2T.04 Vaihtoehdot ja tarvikkeet

_
Virrans-
yöttö
A
+
B
Työkappale
C
Tyypillinen poltinpään yksityiskohdat
Pakottamalla plasmakaasu ja valokaari pienen au­kon läpi, poltin antaa hyvin keskitettyä kuumuutta pienelle alueelle. Tiivis, puristunut plasmakaari näkyy alueella C. Suorapolariteettista tasavirtaa (DC) käytetään plasmaleikkaukseen, kuten ilmenee kuvasta.
Vyöhyke A-kanavoi toissijaista kaasua, joka jäähdyt­tää polttimen. Tämä kaasu auttaa myös suurnope­uksisen plasmakaasun sulametallin puhaltamisessa pois leikkauksesta, sallien näin nopean, kuonatto­man leikkauksen.
A-00002FI
Vaihtoehdoista ja tarvikkeista on tietoa luvussa 6.
2T-2
JOHDANTO 300X5396FI
Page 17
B. Kaasunjakelu
A-02997FI
Suojakuppi
Suojakuppi
ATC:lle
Suojakuppi
Suojakuppi
Kaukosäädin
ATC:lle
Ainoa käytetty kaasu jaetaan sisäisesti plasmaan ja toissijaisiin kaasuihin.
ESAB CUTMASTER 80
Plasmakaasu virtaa polttimeen negatiivisen johti­men kautta, käynnistinpatruunan kautta, elektrodin ympäri ja ulos kärjen aukon kautta.
Toissijainen kaasu virtaa alas polttimen käynnistin­kasetin ulkopuolen ympäri ja ulos kärjen ja suoja­kannen välistä plasmakaaren ympäri.
C. Ohjauskaari
Polttimen syttyessä ohjauskaari syntyy elektrodin ja leikkauskärjen väliin. Tämä ohjauskaari luo tien pääkaarelle työhön siirtämiseksi.
D. Pääleikkauskaari
Tasavirtaa (DC) käytetään myös pääleikkauskaares­sa. Negatiivinen lähtö liitetään polttimen elektrodiin polttimen johdon kautta. Positiivinen lähtö on liitetty työkappaleeseen työkaapelin kautta ja polttimen pilottijohdon kautta.
E. Osat paikalla (PIP)
Polttimeen sisältyy 'Osat - paikallaan' (Parts - In ­Place (PIP) virtapiiri. Kun suojakansi on asennettu oikein, se sulkee kytkimen. Poltin ei toimi, jos sen kytkin on auki.
PIP-kytkin
CNC-käynnistys
PIP-kytkin
Art # A-08168FI
Automaatiosoihtu
ATC:lle
PIP-kytkin
Osat paikalla kytkentäkaavio konepolttimelle
Polttimen kytkin
Ohjauskaapeliin
PIP-kytkin
Polttimen käynnistin
Osat paikalla kytkentäkaavio käsipolttimelle
300X5396FI JOHDANTO
2T-3
Page 18
ESAB CUTMASTER 80
Tämä sivu on jätetty tarkoituksella tyhjäksi
2T-4
JOHDANTO 300X5396FI
Page 19
ESAB CUTMASTER 80
!
KAPPALE 3 JÄRJESTELMÄ:
ASENNUS

3.01 Pakkauksen purkaminen

1. Käytä pakkausluetteloa jokaisen erän tunnistami­seksi ja varmistaaksesi, että olet saanut jokaisen osan.
2. Tarkista jokainen esine mahdollisten kuljetus­vaurioiden takia. Jos vahinko on ilmiselvä, ota yhteys jälleenmyyjääsi tai maahantuojaan ennen asennuksen jatkamista.
3. Tallenna virransyöttö- ja poltinmalli ja sarjanu­merot, ostopäivä ja myyjän nimi tämän käsikirjan etuosassa olevaan tietolohkoon.

3.02 Nostamisvaihtoehdot

Virtalähteessä on kahva ainoastaan käsin nostamista varten. Varmista että yksikköä nostetaan ja kuljetetaan varmasti ja turvallisesti.
VAROITUS
Älä kosketa jännitteisiä sähköosia. Irrota sähköjohto ennen yksikön liikuttamista.

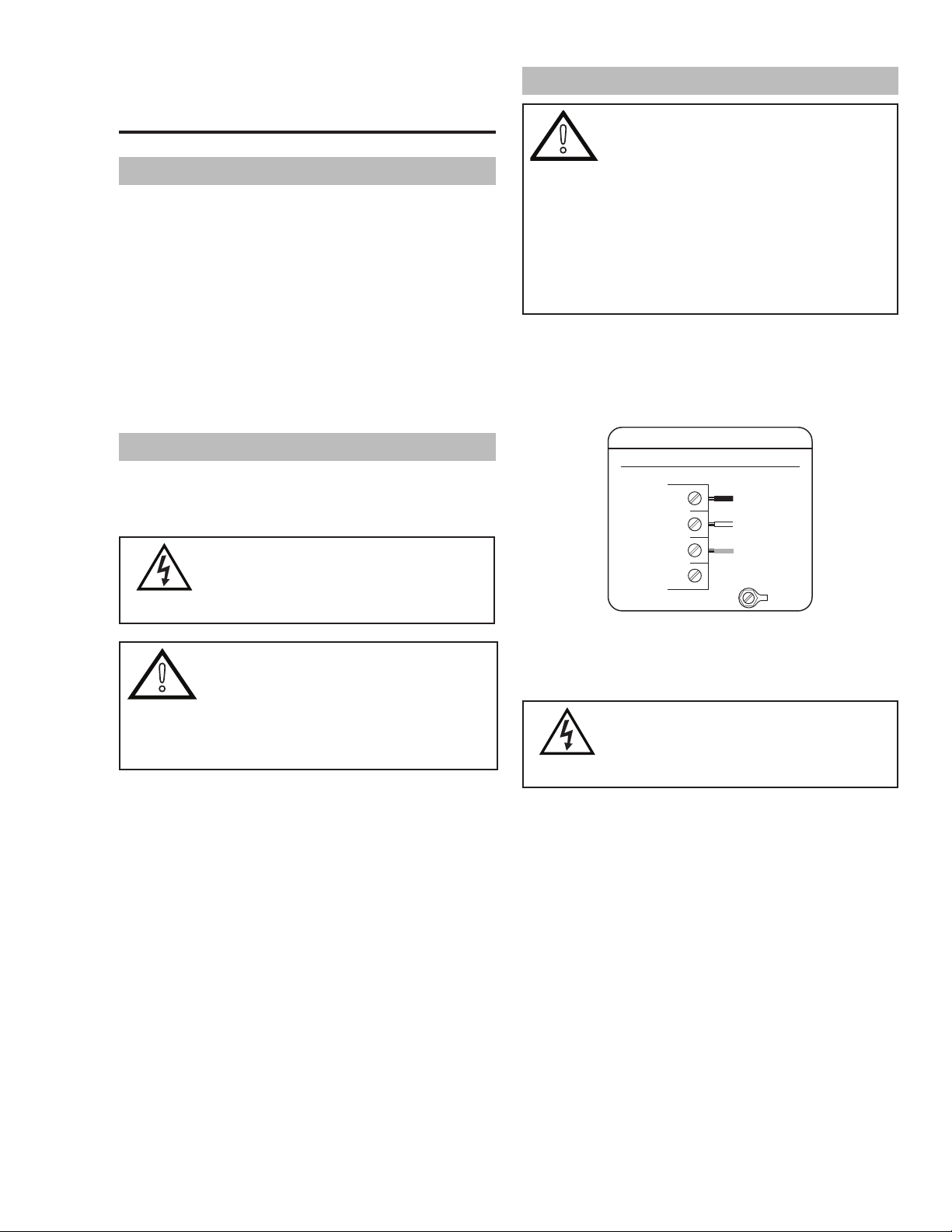

3.03 Pääverkkoliitännät

VAROITUS
!
Kaikkien laitteiden mukana valmistaja toimittaa 380/400 voltin liitäntäkaapelin, joka on johdotettu verkkokytkimeen kolmivaiheisessa kokoonpanossa. Seuraavat kuvaukset ja ohjeet koskevat tulovirtakaa­pelin vaihtamista.
Tarkista onko virtalähteesi jännite sopiva ennen kuin laitat töpselin sei­nään tai kytket yksikön päälle. En­sisijaisen virtalähteen, sulakkeen ja kaikkien pidennysjohtojen käytön on mukauduttava paikallisiin sähkösään­nöksiin ja suositeltuihin virtapiirin suojeluun ja johdotusvaatimuksiin (katso taulukkoa Jaksossa 2).
Virtalähteen kaapeleiden liitännät
Kolmivaiheinen (3ø)
L1
L2
L3
L4
GND
Kolmivaiheinen syöttövirtajohdotus
Art # A-08548FI
VAROITUS
KAATUVAT LAITTEET voivat aiheut­taa vakavia henkilökohtaisia vammo­ja ja vaurioittaa laitteistoa. KAHVAA ei ole tarkoitettu mekaani­seen nostamiseen.
• Laitetta nostavien henkilöiden tulisi olla fyysisesti riittävän vahvoja.
• Laitetta on nostettava kahvoista molemmin käsin. Älä käytä kantohihnoja nostamiseen.
• Siirrä laitetta kärryllä tai muulla tarkoituksenmukai­sella välineellä.
• Aseta laite sopivalle alustalle ja kiinnitä paikalleen ennen sen kuljettamista nostovaunulla tai muulla ajoneuvolla.
A. Liitännät kolmivaiheiseen syöttövirtaan
VAROITUS
Irrota virtalähteestä ja syöttökaa­pelista ennen tämän menettelyn suorittamista.
Nämä ohjeet ovat virtalähteen 380/400 V:n syöttövir­takaapelin vaihtamiseksi, kun syöttövirta on kolmivai­heinen.
1. Poista virransyöttökansi kappaleessa 5 löydettyjen ohjeiden mukaisesti.
2. Irrota alkuperäinen syöttökaapeli pääverkko­kontaktorista ja alustan maadoituksesta.
3. Löysää läpireiän suojelija virtalähteen takapa­neelilla. Vedä alkuperäinen virtajohto pois virta­lähteestä.
4. Käyttäessäsi asiakkaalle toimitettua nelijohdin tulovirtakaapelia halutulla jännitteellä, asemoi eristys takaisin yksittäisiin johtoihin.
300X5396FI ASENNUS
3-1
Page 20
ESAB CUTMASTER 80
Letkunkiristin
Säätimen/suodattimen
1/4" (6 mm) liitäntä
5. Pujota käytettävä kaapeli virtalähteen takapanee­lin aukon läpi. Katso kappaletta 2 virtakaapelin teknisten tietojen vuoksi.
kokoonpano
VAROITUS
!
Ensisijaisen virtalähteen ja sähkö­johdon on mukauduttava paikallisiin sähkösäännöksiin ja suositeltuihin virtapiirin suojeluun ja johdotusvaati­muksiin (katso taulukkoa Jaksossa 2).
6. Liitä johdot seuraavalla tavalla.
• Kytke hyppyjohtimet kytkimeen. Katso kuvaa.
• Vihreä/keltainen johto maadoitusjohtimeen.
• Muut johdot L1-, L2- ja L3-tuloihin. Ei ole merkitystä sillä, missä järjestyksessä nämä johdot liitetään. Katso edellisiä kuvia.
7. Jättämällä pienen raon johdoissa, kiristä läpime­nevä reikäsuoja virtakaapelin varmistamiseksi.
8. Asenna virransyötön kansi paikalleen kappaleen 5 ohjeiden mukaisesti.
9. Liitä erillisten johtojen vastakkaiset päät asiak­kaan antamaan pistokkeen tai pääkytkimeen.
10. Liitä syöttökaapeli (tai sulje pääkytkin) virtaläh­teeseen.
Tuloportti
1/4 NPT tai ISO-R
Kaasun syöttöletku
Art # A-07943FI
Ilmakytkentä tuloporttiin
Valinnaisen yksivaiheisen ilmansuodattimen
asentaminen
Valinnainen suodinsarjan käyttäminen on suositeltua parantamaan suodattamista paineilman avulla, pitämään kosteus ja jätteet poissa polttimesta.
1. Kiinnitä yksivaiheinen suodatinletku syöttöporttiin.
2. Liitä suodatinkokoonpano suodatinletkuun.
3. Liitä ilmajohto suodattimeen. Kuvaus näyttää tyypilliset laitteet esimerkkinä.

3.04 Kaasuliitännät

Kaasuletkun liittäminen yksikköön
Liitäntä on sama paineilmalle tai korkeapainesylintereille. Katso seuraavaa kahta alakappaletta vaihtoehtoisen ilmalinjan suodattimen asentamisen yhteydessä.
1. Liitä ilmajohto läpivientiaukkoon. Kuvaus näyttää tyypilliset laitteet esimerkkinä.
HUOMIO!
Tiivistyksen varmistamiseksi levitä kierretiivistettä liittimen kierteeseen valmistajan ohjeiden mukaisesti. Älä käytä kierteen tiivisteenä teon­teippiä, sillä teipin hiukkaset voivat tukkia polttimen pienet ilmaraot.
HUOMIO!
Tiivistyksen varmistamiseksi levitä kierretiivistettä liittimen kierteeseen valmistajan ohjeiden mukaisesti. Älä käytä kierteen tiivisteenä teon­teippiä, sillä teipin hiukkaset voivat tukkia polttimen pienet ilmaraot. Liitä seuraavan mukaisesti:
3-2
ASENNUS 300X5396FI
Page 21
ESAB CUTMASTER 80
Art # A-07944FI
Letkunkiristin
Säätimen/suodattimen
Säätimen/suodattimen
2-vaiheinen suodattimen
Letkunkiristin
kokoonpano
Tuloportti
Kaasun syöttöletku
1/4 NPT Voit
1/4" (6 mm) liitäntä
Yksivaiheisen lisäsuodattimen asennus
Valinnaisen kaksivaiheisen
ilmansuodatinsarjan asentaminen
Tämä vaihtoehtoinen kaksivaiheinen ilmalinjan suodatin on myös tarkoitettu paineilman liikejärjestelmien kanssa käytettäväksi. Suodatin poistaa kosteuden ja lian vähin­tään 5 mikroniin asti.
Liitä ilmansyöttö seuraavan mukaisesti:
1. Kiinnitä kaksivaiheisen suodattimen pidike virtalähteen takaosaan suodatinkokoonpanon mukaan annettujen ohjeiden mukaisesti.
kokoonpano
imuaukko (sisääntulo)
Säätimen tulo
Kaasun syöttöletku
1/4 NPT Voit 1/4" (6 mm) liitäntä
Lähtöportti (OUT)
Kaksiosainen suodatin kokonaisuus
Art # A-07945FI
Kaksivaiheisen lisäsuodattimen asennus
Korkean ilmanpainesylintereiden käyttö
Korkeapaineisia ilmasylintereitä käytettäessä ilman­syöttönä:
1. Perehdy valmistajan teknisiin ohjeisiin korkea­painesäätimien asennuksesta ja ylläpidosta.
2. Tarkista sylinterin venttiilit varmistaaksesi että ne ovat puhtaita öljystä, rasvasta tai muusta vieraas­ta aineesta. Avaa lyhyesti kaikki sylinteriventtiilit puhaltaaksesi pois mahdollinen pöly.
3. Sylinteri on varustettava säädettävällä korkea­paineen säätimellä, joka kykenee enintään 6,9 baarin (100 psi) lähtöpaineeseen ja virtaa ainakin 141,5 l/min (300 scfh).
HUOMIO!
Tiivistyksen varmistamiseksi, käytä kierretiivistettä liittimen kierteeseen valmistajan ohjeiden mukaisesti. Älä käytä teonteippiä kierteen tiivis­teenä sillä teipin pienet osat voivat tukkia polttimen pienet ilmaraot.
2. Liitä kaksivaiheisen suodattimen poistoletku sää­timen/ suodatinkokoonpanon läpivientiaukkoon.
3. Käytä asiakkaalle toimitettuja laitteita liittääksesi ilmalinjan suodattimeen. 1/4 NPT - 1/4" letkun väkäliitin näytetään esimerkkinä.
300X5396FI ASENNUS
4. Liitä syöttöletku sylinteriin.
HUOMIO!
Paine tulee säätää 6,9 baariin (100 psi:n) korkeapainesylinterin säätimessä. Syöttöletkun on oltava ainakin 6 mm (1/4") sisähalkaisijaltaan. Tiivistyksen varmistamiseksi levitä kierretiivistettä liittimen kierteeseen valmistajan ohjeiden mukaisesti. Älä käytä kierteen tiivisteenä teon­teippiä, sillä teipin hiukkaset voivat tukkia polttimen pienet ilmaraot.
3-3
Page 22
ESAB CUTMASTER 80
Tämä sivu on jätetty tarkoituksella tyhjäksi
3-4
ASENNUS 300X5396FI
Page 23
KAPPALE 3 POLTIN:
Ty
Puristinlukon kokoonpano
ASENNUS

3T.01 Polttimen liitännät

ESAB CUTMASTER 80
3. Aseta hitsaussuodatinlinssi polttimen etuosaan
ja kytke ilma käyttöön (ON). Älä käynnistä säh-
kökaarta!
Jos ilmassa on yhtään öljyä tai kosteutta, se näkyy linssissä.
Liitä poltin tarvittaessa virtalähteeseen. Liitä tähän virta­lähteeseen vain manuaalinen ESAB SL60 tai mekaaninen ESAB SL100 -mallin poltin. Polttimen johdon enimmäispi­tuus on 30,5 m (100 jalkaa), mukaan lukien pidennykset.
VAROITUS
Irrota ensisijainen virtalähde sähkös-
1. Aseta ATC-urosliitin (polttimen johdossa) lin-
2. Varmista liitäntä lukitusmutterin avulla kääntämäl-
tä ennen polttimen kytkemistä.
jaan naarasliittimen kanssa. Työnnä pistoke pistorasiaan. Liittimet on työnnettävä yhteen painamalla niitä hiukan.
lä sitä myötäpäivään napsahtamiseen asti. ÄLÄ käytä lukitusmutteria vetämään liitoksia yhteen. Älä käytä työkaluja varmistamaan liitosta.
3T.02 Mekaanisen polttimen
asettaminen
HUOMIO!
Virtalähteeseen tulee asentaa liitin jos haluamme muuntaa käsisytytin järjestelmän ohjaamaan konepoltinta.
VAROITUS
Irrota ensisijainen virtalähde sähköstä
Mekaaninen poltin sisältää asemointiputken telineen ja lohkosarjan katkaistulla kärjellä.
1. Asenna polttimen kokoonpano leikkuupöydälle.
2. Saadaksesi aikaan puhtaan, pystysuoran leik-
ennen polttimen kytkemistä.
kauksen, käytä neliötä polttimen rinnastamiseksi kohtisuoraan työkappaleen pintaan.
2
1
Art # A-07885
Liitetään poltin virtalähteeseen
3. Järjestelmä on valmis toimintaan.
Tarkista ilman laatu
Ilmanlaadun testaamiseksi:
1. / Käännä virtakytkin ON-asentoon (ylös).
2. Laita toiminnon hallintakytkin ASETUS-asentoon.
(Pinch block assembly)
Neliö
ökappale
A-02585FI
Mekaanisen polttimen asennus
3. Oikeat polttimen osat (suojakannet, kärki, käyn­nistyspatruuna ja elektrodi) on asennettava toimintatyypin mukaan. Lisätietoja polttimen valinnasta on luvussa 4T.07.
300X5396FI ASENNUS
3T-1
Page 24
ESAB CUTMASTER 80
Tämä sivu on tarkoituksellisesti jätetty tyhjäksi
3T-2
ASENNUS 300X5396FI
Page 25
ESAB CUTMASTER 80
+
12
3
5
6
7
9
10
!
KAPPALE 4 JÄRJESTELMÄ:
TOIMINTA

4.01 Etupaneelin ohjaimet / ominaisuudet

Katso kuvat merkinnän numeroimiseksi
1. Lähtöjännitteen hallinta
Asettaa haluamasi lähtövirran. Vetoleikkauksessa (kun polttimen kärki koskettaa työkappaletta) voidaan käyttää enintään 60 ampeerin lähtötehoa ja etäisleik­kauksessa suurempaa.
2. Toimintojen hallinta
Toiminnon säätönuppi, jolla valitaan toimintatila.
SET – käytetään yksikön, polttimen ja johdinten
tyhjentämiseen sekä kaasunpaineen säätämiseen.
RUN – käytetään yleisiin leikkaustöihin
4
MAX
MIN
A
PSI BAR
MAXMAX
MINMIN
!
+
Art# A-07886
8
6. Lämpötilan merkkivalo
Tavallisesti merkkivalo ei pala. Merkkivalo palaa, kun sisäinen lämpötila ylittää normaalit rajat. Anna laitteen jäähtyä ennen toiminnan jatkamista.
mahdollistaa ohjauskaaren nopeamman uudelleen­käynnistämisen keskeytymätöntä leikkausta varten.
sissa leikkauksissa. Kun leikkauskaari on syttynyt, polttimen kytkin voidaan laukaista. Leikkauskaari pysyy PÄÄLLÄ kunnes poltin nostetaan pois työ­kappaleesta, poltin irtoaa työkappaleen reunasta, polttimen kytkin aktivoidaan uudelleen tai jos yksi järjestelmän lukituksista aktivoidaan.
3. ON/OFF-virtakytkin
/ ON/OFF-virtakytkimellä säädetään jännit­teen syöttöä virtalähteeseen. Ylös on käytössä (ON), alas on pois käytöstä (OFF).
4. Ilman- tai kaasunpaineen ohjain
(SET) ilman- tai kaasunpaineen säätämiseksi. Vedä nuppi ulos säätääksesi ja paina sisään lukitaksesi.
NOPEA AUTOMAATTIKÄYNNISTYS –
LATCH – käytetään pitkissä käsivarai-
Paineen hallintaa käytetään asetustilassa
7. Kaasun merkkivalo
Merkkivalo palaa, kun tehonlähteen toimintaan tarvittava syöttökaasun vähimmäispaine on läsnä. Tehonlähteen pienin toimintapaine ei riitä polttimen toimintaan.
8. Tasavirran (DC) merkkivalo
Merkkivalo palaa, kun tasavirran lähtöpiiri on aktiivinen.
9.
Häiriön tai virheen merkkivalo
Merkkivalo palaa, kun virhepiiri on aktiivinen. Vikavalojen merkitykset selitetään luvussa 5.
5. Vaihtovirran (AC) merkkivalo
Palava valo ilmaisee, että virransyöttö on valmis toimintaan. Vilkkuva valo ilmaisee, että yksikkö on suojaavassa lukitustilassa. SULJE yksikkö, SULJE tai kytke tulovirta pois päältä, korjaa vika ja käynnistä yksikkö uudelleen. Lisätietoja on luvussa 5.
300X5396FI TOIMINTA
4-1
Page 26
ESAB CUTMASTER 80
Art # A-08170
Art # A-04509
10. Paineen merkkivalot
Liitä työkaapeli
PSI BAR
MAX MAX
90 6.3
85 5.9
80
75
70
65
MINMIN
Merkkivalot syttyvät paineen ohjausnupin pai­neenasetuksen mukaan (numero 4).
5.5
5.2
4.8
4.5

4.02 Käyttövalmistelut

Jokaisen toimintasession alussa:
VAROITUS
Irrota ensisijainen virtalähde säh­köstä ennen virtalähteen, polttimen osien, tai polttimen ja kärkien yhdis­telmien kokoamista tai purkamista.
Polttimen osien valinta
Tarkista onko poltin koottu oikein ja ovatko polttimen osat sopivat. Polttimen osien on mukauduttava toi­mintatyyppiin ja tämän virransyötön lähtöampeeriin (enintään 80 ampeeria). Katso kappaletta 4T.07 ja seuraavaa poltinosien valinnan vuoksi.
Polttimen liitokset
Tarkista että poltin on liitetty sopivasti. Vain manuaa­liset ESAB SL60 tai mekaaniset ESAB SL100 -mallin polttimet voidaan kytkeä tähän virtalähteeseen. Katso käsikirjan kappale 3T.
Purista työkaapeli työkappaleeseen tai leikkuupöy­tään. Alueen on oltava öljytön, maaliton ja ruostee­ton. Liitä vain työkappaleen pääosaan; älä liitä pois leikattavaan osaan.
Virta käytössä (ON)
Kytke virtalähteen virtakytkin ylös-asentoon (ON).
Vaihtovirran merkkivalo syttyy (ON).
Kaasun merkkivalo syttyy, jos tehonlähteen toimintaan on sopiva kaasupaine ja tuulettimet kyt­keytyvät toimintaan.
HUOMIO!
Tehonlähteen pienin toimintapaine ei riitä polttimen toimintaan. Tuulettimet käynnistyvät heti, kun yksikkö käynnistetään. Jos yksikkö on käyttämättömänä kymmenen (10) minuuttia, tuulettimet sammuvat. Tuulettimet käynnistyvät uudelleen heti, kun polttimen kytkin (käynnis­tyssignaali) aktivoituu tai jos yksikkö kytketään pois käytöstä ja sitten taas käyttöön. Mikäli laite ylikuumenee, tuulettimet pysyvät päällä niin pit­kään kuin olosuhteet ovat olemassa ja vielä kymmenen (10) minuuttia olosuhteiden loppumisen jälkeen.
Tarkista ensisijainen virtalähte
1. Tarkista virtalähde, onko tulojännite sopiva. Varmista että virtalähde täyttää laitteen tehovaa­timukset luvun 2 teknisten tietojen mukaisesti.
2. Liitä syöttökaapeli (tai sulje pääkytkin) syöttääk­sesi virtaa järjestelmään.
Ilmanlähde
Varmista, että lähde täyttää vaatimukset (lisätietoja on luvussa 2). Tarkista liitännät ja kytke ilmansyöttö käyttöön (ON).
4-2
TOIMINTA 300X5396FI
Aseta käyttöpaine
1. Kytke virtalähteen toiminto-säätönuppi SET-
asentoon. Kaasu alkaa virrata.
2. Etäisleikkauksessa säädä kaasunpaine 4,8–5,9 baariin (70–85 psi; ledit ohjauspa­neelin keskiosassa). Leikkausetäisyyskaavi­ossa on lisätietoja paineen säätämisestä.
Page 27
ESAB CUTMASTER 80
1
2
Leikkaaminen
Kun poltin jättää työkappaleen leikkaustoiminnan aikana toiminnan hallintanupin ollessa RUN-asen­nossa, on olemassa lyhyt viivästys ohjauskaaren
MIN
MAX
A
PSI BAR
MAXMAX
MINMIN
!
+
uudelleenkäynnistymisessä. Kun nuppi on NOPEA AUTOMAATTIKÄYNNISTYS -asennossa, ohjaus-
kaari syttyy heti polttimen erkaantuessa työkappa­leesta ja leikkauskaari käynnistyy heti ohjauskaaren koskettaessa työkappaletta. (NOPEA AUTOMAAT­TIKÄYNNISTYS -asentoa käytetään leikattaessa metalliverkkoa tai -ritilää sekä koverrutus- tai trim­maustoiminnoissa, kun tarvitaan keskeytymätöntä uudelleenkäynnistymistä.) Ja kun kahva on SALPA­asennossa, pääleikkauskaari pysyy yllä polttimen kytkimen vapauttamisen jälkeen.
Art# A-07946
Leikkausetäisyys
ESAB Cutmaster® 80:n kaasunpaineen säädöt
Johdon pituus
Enintään 7,6 m
(25 jalkaa)
Jokainen
ylimääräinen 7,6 m
(25 jalkaa)
SL60
(käsipoltin)
5,2 bar
(75 psi)
Lisää 0,4
baaria (5 psi)
SL100
(mekaaninen poltin)
5,2 bar
(75 psi)
Lisää 0,4 baaria
(5 psi)
3. Vetoleikkauksessa säädä kaasun paine 5,2– 6,5 baariin (75–95 psi; ledit ohjauspaneelin keskiosassa). Vetoleikkauskaaviossa on lisä­tietoja paineen säätämisestä.
Tyypilliset leikkausnopeudet
Leikkausnopeudet vaihtelevat polttimen sähkövirras­ta, materiaalin tyypistä, ja käyttäjän kyvykkyydestä riippuen. Katso kappaletta 4T.08 ja seuraavaa lisä­tietojen vuoksi.
Lähtöjännitteen asetusta tai leikkausnopeutta voi vähentää mikäli haluat leikata hitaammin seuraten linjaa, käyttää mallia tai leikkuuohjainta ja silti tehdä erinomaisen laatuisia leikkauksia.
Jälkivirtaus
Vapauta laukaisin leikkauskaaren pysäyttämiseksi. Kaasun virtaus jatkuu noin 20 sekunnin ajan. Jos käyttäjä jälkivirtauksen aikana siirtää liipaisimen laukaisimen taakse ja painaa liipaisinta, ohjauskaari käynnistyy. Pääkaari siirtyy työkappaleeseen, jos
VETO
polttimen kärki on siirtoetäisyydellä työkappaleesta.
ESAB Cutmaster® 80:n kaasunpaineen
säädöt
Johdon pituus
Enintään 7,6 m
(25 jalkaa)
Jokainen ylimääräinen
7,6 m (25 jalkaa)
SL60
(käsipoltin)
5,5 bar
(80 psi)
Lisää 0,4 baaria
(5 psi)
Sulkeminen
/ Kytke virtakytkin OFF-asentoon (alas).
Kaikki virtalähteen merkkivalot sammuvat. Irrota tulovirtajohto tai katkaise tulovirta. Teho poistuu järjestelmästä.
Valitse jännitteen lähtötaso
1. Aseta toiminto-säätönuppi yhteen kolmesta vapaasta toimintapaikasta:
KÄYNTI,
NOPEA AUTOMAATTIKÄYNNISTYS,
tai SALPA. Kaasun virtaus loppuu.
2. Aseta lähtöjännite haluamaasi ampeeriin lähtö­jännitteen ohjausnupilla.
300X5396FI TOIMINTA
4-3
Page 28
ESAB CUTMASTER 80
Tämä sivu on tarkoituksellisesti jätetty tyhjäksi
4-4
TOIMINTA 300X5396FI
Page 29
KAPPALE 4 POLTIN:
Polttimen pää
Leikkausuran leveys
Leikkauspinnan
viistokulma
Yläreunan
pyöristys
Leikkauspinnan uurteet
Kuonan
kertyminen
Ylimmät
metalliroiskeet
A-00007FI
TOIMINTA

4T.01 Polttimen osien valinta

Toimintatehtävän tyyppi määrittää polttimen käytettävät osat.
Toimintatyyppi:
Vetoleikkaus, läpilyöntileikkaus tai talttaus
Polttimen osat
Suojakuori, leikkauskärki, elektrodi ja käynnis­tyspatruuna
HUOMIO!
Katso kappaletta 4T.07 ja seuraavaa lisätietojen saamiseksi polttimen osista.
ESAB CUTMASTER 80
3. Asenna uusi elektrodi työntämällä se suoraan polttimen päähän kunnes se napsahtaa paikalleen.
4. Asenna käynnistinpatruuna ja toimintoon valit-
semasi kärki polttimen päähän.
5. Kiristä suojakannen kokoonpano käsin, kunnes se istuu polttimen päällä. Jos tunnet vastusta kupin asennuksen aikana, tarkista kierteet ennen jatkamista.

4T.02 Leikkauksen laatu

HUOMIO!
Leikkauksen laatu riippuu laajalti asetuksista ja sellaisista parametreis­ta kuin polttimen etäisyys, kohdistus työkappaleeseen, leikkuun nopeus, kaasujen paine ja käsittelijän kyvyt.
Vaihda polttimen osat toisenlaiseen käyttöön seuraavan mukaisesti:
VAROITUS
Irrota ensisijainen virtalähde säh­köstä ennen virtalähteen, polttimen osien, tai polttimen ja kärkien yhdis­telmien kokoamista tai purkamista.
HUOMIO!
Suojakuori pitää kärkeä ja käyn­nistinpatruunaa paikallaan. Aseta polttimen suojakansi ylöspäin, jotteivät nämä osat putoa, kun kansi poistetaan.
1. Pura ja poista suojakansisarja polttimen päästä.
2. Poista elektrodi vetämällä se suoraan polttimen päästä pois.
Leikkauksen laadun vaatimukset vaihtelevat sovelluksen mukaisesti. Esimerkiksi nitriitin kasauma ja viistekulma voivat olla merkittäviä tekijöitä leikkauksen jälkeisessä hitsauksessa. Kuonaton leikkaus on tärkeää, kun ha­lutaan välttää valmiin leikkauslaadun toissijainen puh­distustoimenpide. Seuraava leikkauslaatuominaisuus esitetään seuraavassa kuvassa:
Leikkauksen laadun tuntomerkit
Elektrodi
300X5396FI TOIMINTA
Käynnistä patruuna
Kärki
Suojakuppi
Polttimen osat (Vetosuojakansi & suojakannen
runko näkyy)
Leikkuupinta
Leikkauspinnan haluttu tai määritelty tila (tasainen tai epätasainen).
Nitridin kerääntyminen
Nitridikerros voi muodostua leikkauspinnalle kun plasmakaasun virrassa on typpeä. Nämä kasaumat voivat aiheuttaa ongelmia, jos materiaalia hitsataan leikkausporsessin jälkeen.
4T-1
Page 30
ESAB CUTMASTER 80
!
Oikeanpuoleinen
leikkauskulma
Vasemmanpuoleinen
leikkauskulma
A-00512FI
Viistekulma
Kulma leikkausreunan pinnan ja kohtisuoran pinnan välillä levyn pintaan. Täydellisen kohtisuoran leikka­uksen tulos on 0° viistokulma.
Yläreunan pyöristys
Pyöristys leikkauksen yläkulmassa plasmakaaren kontaktisytytyksestä johtuvan kulumisen vuoksi työkappaleeseen
Pohjakuonan Kerääminen
Sula materiaali, jota ei puhallettu pois leikkuualueelta jähmettyy uudelleen levylle. Liiallinen kuona voi vaa­tia toissijaisen puhdistuksen leikkaamisen jälkeen.
Leikkausuran leveys
Leikkauksen leveys (tai leikkauksen aikana poistetun materiaalin leveys).
Yläpurskeet (Kuona)
Yläpurskeet tai kuona leikkauksen yläosassa aiheu­tuu hitaasta matkustusvauhdista, leikkauksen liian suuresta korkeudesta tai leikkauskärjestä, jonka aukkoa on pidennetty.

4T.03 Yleiset leikkaustiedot

VAROITUS
Irrota ensisijainen virtalähde sähkös­tä ennen virtalähteen, polttimen tai kärkien purkamista. Tarkista usein tärkeät varotoimenpi­teitä, jotka löydät tämän käsikirjan etuosassa. Varmista, että käyttäjällä on asianmukaiset käsineet, vaatteet, suojalasit ja kuulosuojaimet. Varmis­ta, ettei käyttäjän vartalo kosketa työkappaletta, kun poltin on toimin­nassa.
Ohjaus
Ohjaus lyhentää osien käyttöikää enemmän kuin itse leikkaus sillä ohjauskaari suuntautuu elektrodista kärkeen eikä työkappaleeseen. Aina kun mahdol­lista, vältä liiallista ohjauskaariaikaa osan käyttöiän parantamiseksi.
Polttimen neutralisointi
Sopimaton etäisyys (etäisyys polttimen kärjen ja työ­kappaleen välissä) voi vaikuttaa haitallisesti kärjen ja suojakannen käyttöikään. Neutralisointi voi vaikuttaa myös merkittävästi viistokulmaan. Etäisyyden vä­hentäminen aiheuttaa yleisesti suorakulmaisemman leikkauksen.
Terän käynnistys
Reunan aloituksiin, pidä poltin kohtisuorassa työ­kappaleeseen niin että kärjen etuosa on lähellä (ei kosketa) työkappaleen reunaan, paikkaan josta haluat aloittaa leikkauksen. Kun aloitetaan levyn reunasta, älä keskeytä reunassa ja pakota kaarta "saavuttamaan" metallin reunaa. Muodosta leikkaus­kaari mahdollisimman nopeasti.
Leikkausohjeet
Polttimissa, plasmakaasun virta pyörähtää kun se poistuu polttimesta pitämällä yllä tasaisen kaasupyl­vään. Tämän pyörrevaikutuksen tuloksena yksi puoli leikkaantuu neliön muotoisemmaksi, kuin toinen puoli. Kun tarkastelet leikkausta pitkin, leikkauksen oikea puoli on nelikulmaisempi, kuin vasen.
VAROITUS
!
4T-2
TOIMINTA 300X5396FI
Kipinät leikkausprosessista voivat aiheuttaa vahinkoa pinnoitetussa, maalatussa tai muilla pinnoilla, kuten lasilla, muovilla ja metallilla.
HUOMIO!
Käsittele polttimen johdot huolella ja suojaa ne vaurioilta.
Tehdäksesi ympyrän, tee leikkaus ympyrän sisähal­kaisijaan saakka, jolloin poltin menee vastapäivään ympyrän ympäri. Pidä särmättyä lautaa ulkoisen halkaisijan leikkauksen mukana siten, että polttimen on mentävä myötäpäiväiseen suuntaan.
Kuona
Hiiliteräksessä olevaa kuonaa kutsutaan yleisesti joko suurinopeuksiseksi, pieninopeuksiseksi tai
Leikkauksen sivuominaisuudet
Page 31
päällyskuonaksi. Levyn päällä olevan kuonan aihe-
A-00024FI
Suojakuppi
Poltin
Läpiviennin etäisyys 3 - 9mm (1/8" - 3/8")
A-02986FI
Käynnistin
Käynnistimen liipaisin
uttaa yleensä polttimen liian suuri etäisyys levystä. "Päällyskuona" on yleensä todella helppo poistaa ja sen voi yleensä pyyhkäistä pois hitsauskäsineillä. "Matalanopeuksinen kuona" on yleensä läsnä levyn reunan pohjassa. Se voi vaihdella kevyestä ras­kaaseen pisaraan, mutta ei tartu tiukasti leikattuun reunaan, josta sen voi raapia helposti pois. "Suu­rinopeuksinen kuona" muodostaa yleensä kapean peitteen leikkaussärmän pohjalle ja on todella vaikea poistaa. Vaikeasti leikattavaa terästä leikattaessa on joskus käytännöllistä vähentää leikkausnopeutta "hi­taan metallikuonan" luomiseksi. Kaikki tästä johtavat puhdistukset tulee tehdä raaputtamalla, ei hiomalla.

4T.04 Käsipolttimen toiminta

ESAB CUTMASTER 80
Neutralisointileikkaus käsipolttimella
HUOMIO!
Osien parhaaseen suorituskykyyn ja käyttöikään, käytä aina toimenpiteen tyyppiin sopivia osia.
1. Poltinta voidaan tulee mukavasti yhdellä kädellä ja tukea kahdella kädellä. Aseta käsi painamaan polttimen kahvan liipaisinta. Käsipolttimen avulla voidaan käsi voidaan sijoittaa lähelle polttimen pää­tä maksimaalisen hallinnan vuoksi tai lähelle taka­osaa maksimaalisen lämmönsuojan vuoksi. Valitse pitotekniikka joka tuntuu kaikkein mukavimmalta ja mahdollistaa hyvän hallinnan ja liikkumisen.
HUOMIO!
Kärki ei saisi koskea ikinä työkappa­leeseen, paitsi vetoleikkaustoimin­nan aikana.
2. Leikkaustavasta riippuen toimi seuraavasti:
a. Reunasta aloittaessasi pidä poltin kohti-
suorassa työkappaleeseen nähden ja aseta kärjen etuosa työkappaleen reunan siihen kohtaan, josta leikkaus alkaa.
Läpiviennin etäisyys
3. Pidä poltin kaukana vartalostasi.
4. Liu'uta laukaisun vapautus polttimen kahvaan päin puristaen samanaikaisesti laukaisinta. Ohjauskaari käynnistyy.
5. Tuo poltin siirtoetäisyydelle työkappaleeseen Pääkaari siirtyy työhön, ja pilottikaari kytkeytyy pois käytöstä.
HUOMIO!
Kaasun esivirtaus ja jälkivirtaus ovat virransyötön ominaisuus eikä poltti­men toiminta.
b. Etäisleikkauksessa pidä poltin 3–9 mm:
n (1/8–3/8 tuuman) etäisyydellä työkappa­leesta, kuten alla olevassa kuvassa.
300X5396FI TOIMINTA
4T-3
Page 32
ESAB CUTMASTER 80
3
4
Art # A-03383FI
Käynnistin
2
1
Käynnistimen liipaisin
Art # A-04034FI
A-03539FI
Sähköä johtamaton
suorareunainen
leikkausohjain
6. Leikkaa tavalliseen tapaan. Vapauta yksinkertai­sesti laukaisinsarja leikkauksen pysäyttämiseksi.
7. Seuraa tavanomaisesti suositeltuja leikkaustoi­menpiteitä virtalähteen käsittelijän käsikirjassa määritellyllä tavalla.
HUOMIO!
Kun suojakansi on asennettu oikein, siinä on pieni aukko suojakannen ja polttimen kahvan välillä. Kaasuventtiilit tämän aukon kautta, osana normaalia toimintaa. Älä yritä pakottaa suojakan­sia sulkemaan tätä aukkoa Suojakuo­ren pakottaminen polttimen päätä tai kahvaa vasten voi vahingoittaa osia.
8. Johdonmukaisen etäisyyden pitämiseksi työkap­paleesta, asenna etäisyysohjain liu´uttamalla se polttimen suojakanteen. Asenna jalallinen ohjain suojakannen rungon sivuille sälyttääkseesi hyvän näkyvyyden leikkauskaareen. Toiminnan aikana, aseta etäisyysohjaimen jalat työkappaletta vasten.
Suojakuppi
Läpiviennin ohjain
Polttimen kärki
Työkappale
Suojakuori suoralla reunalla
Vetosuojakantta voidaan käyttää sähköä johtamat­toman suoran reunan kanssa suorien leikkausten suorittamiseksi käsin.
VAROITUS
Suoran reunan täytyy olla sähköä johtamaton.
Vetosuojakannen käyttö ohjauskiskon kanssa
Kruunun suojakansi toimii parhaiten, kun leikataan 4,7 mm kiinteää metallia suhteellisen tasaisella pinnalla.
Vetoleikkaus käsipolttimella
Vetoleikkaus toimii parhaiten metallissa jonka pak­suus on 1/4" (6 mm) tai vähemmän.
HUOMIO!
Osien parhaaseen suorituskykyyn ja käyttöikään, käytä aina toimenpiteen tyyppiin sopivia osia.
1. Asenna vetoleikkauskärki ja säädä lähtövirta.
2. Poltinta voidaan tulee mukavasti yhdellä kädellä ja tukea kahdella kädellä. Aseta käsi painamaan polttimen kahvan liipaisinta. Käsipolttimen avulla voidaan käsi voidaan sijoittaa lähelle polttimen päätä maksimaalisen hallinnan vuoksi tai lähelle takaosaa maksimaalisen lämmönsuojan vuoksi. Valitse pitotekniikka joka tuntuu kaikkein mu­kavimmalta ja mahdollistaa hyvän hallinnan ja liikkumisen.
3. Pidä poltin kosketuksessa työkappaleeseen leikkausjakson aikana.
4. Pidä poltin kaukana vartalostasi.
5. Liu'uta laukaisun vapautus polttimen kahvaan päin puristaen samanaikaisesti laukaisinta. Ohjauskaari käynnistyy.
4T-4
TOIMINTA 300X5396FI
Page 33
ESAB CUTMASTER 80
A-02986FI
Käynnistin
Käynnistimen liipaisin
3
4
Art # A-03383FI
Käynnistin
2
1
Käynnistimen liipaisin
A-02986FI
Käynnistin
Käynnistimen liipaisin
Läpäisy käsipolttimella
1. Poltinta voidaan tulee mukavasti yhdellä kädellä ja tukea kahdella kädellä. Aseta käsi painamaan polttimen kahvan liipaisinta. Käsipolttimen avulla voidaan käsi voidaan sijoittaa lähelle polttimen päätä maksimaalisen hallinnan vuoksi tai lähelle takaosaa maksimaalisen lämmönsuojan vuoksi. Valitse tekniikka joka tuntuu kaikkein mukavimmalta ja mahdollistaa hyvän hallinnan ja liikkumisen.
6. Tuo poltin siirtoetäisyyteen työkappaleeseen Pääkaari siirtyy työhön, ja pilottikaari kytkeytyy pois käytöstä.
HUOMIO!
Kaasun esivirtaus ja jälkivirtaus ovat virransyötön ominaisuus eikä poltti­men toiminta.
HUOMIO!
Kärki ei saisi koskea ikinä työkappa­leeseen, paitsi vetoleikkaustoimin­nan aikana.
2. Käännä poltinta hieman, jotta hiukkasten takatuli olisi polttimen kärjestä (ja käyttäjästä) poispäin ennemmin kuin suoraan suunnassa siihen, kun­nes lävistys valmistuu.
3. Ei toivottujen metallien erässä aloita lävistys leikkauslinjan ulkopuolelta ja jatka sitten leikkaus linjaan. Pidä poltin kohtisuorassa työkappalee­seen lävistyksen valmistuttua.
4. Pidä poltin kaukana vartalostasi.
5. Liu'uta laukaisun vapautus polttimen kahvaan päin puristaen samanaikaisesti laukaisinta. Ohjauskaari käynnistyy.
300X5396FI TOIMINTA
7. Leikkaa tavalliseen tapaan. Vapauta yksinkertai­sesti laukaisinsarja leikkauksen pysäyttämiseksi.
8. Seuraa tavanomaisesti suositeltuja leikkaustoi­menpiteitä virtalähteen käsittelijän käsikirjassa määritellyllä tavalla.
HUOMIO!
Kun suojakansi on asennettu oikein, siinä on pieni aukko suojakannen ja polttimen kahvan välillä. Kaasuventtiilit tämän aukon kautta, osana normaalia toimintaa. Älä yritä pakottaa suojakan­sia sulkemaan tätä aukkoa Suojakuo­ren pakottaminen polttimen päätä tai kahvaa vasten voi vahingoittaa osia.
6. Tuo poltin siirtoetäisyyteen työkappaleeseen Pääkaari siirtyy työhön, ja pilottikaari kytkeytyy pois käytöstä.
HUOMIO!
Kaasun esivirtaus ja jälkivirtaus ovat tehonlähteen ominaisuuksia eivätkä polttimen toimintoja. Kun suojakansi on asennettu oikein, siinä on pieni aukko suojakannen ja polttimen kahvan välillä. Kaasuvent­tiilit tämän aukon kautta, osana nor­maalia toimintaa. Älä yritä pakottaa suojakansia sulkemaan tätä aukkoa Suojakuoren pakottaminen polttimen päätä tai kahvaa vasten voi vahin­goittaa osia.
4T-5
Page 34
ESAB CUTMASTER 80
35°
Työkappale
Polttimen pää
Läpiviennin korkeus
A-00941FI
7. Puhdista pärske ja metallin palaset suojakotelos­ta ja terästä niin pian kuin mahdollista. Suojakuo­ren suihkuttaminen roiskeenvastaisella seoksella minimoi siihen tarttuvan hehkun määrän.
Leikkausnopeus riippuu materiaalista, paksuudesta ja käyttäjän kyvystä seurata tarkasti haluttua leikkauslin­jaa. Seuraavilla tekijöillä voi olla vaikutus järjestelmän suoritukseen:
Polttimen matkustusnopeus
HUOMIO!
Lisätietoja käytössä olevasta tehon­lähteestä on liitesivuilla.
Polttimen optimaalinen ajonopeus riippuu virran asetuksesta, johtimen kulmasta, käyttötavasta (käsi­tai konepoltin).
• Polttimen osien kuluminen
• Ilman laatu
• Pääjännitteen vaihtelut
• Polttimen leikkauskorkeus
• Työkaapelin asianmukainen liitäntä

4T.05 Koverrutus

VAROITUS
!
Varmista että käyttäjä on varustettu sopivin käsinein, vaattein, suojala­sein ja kuulosuojaimin, ja että kaikkia tämän käsikirjan alussa olevia turva­toimia noudatetaan. Varmista, ettei käyttäjän vartalo kosketa työkappa­letta, kun poltin on toiminnassa. Irrota ensisijainen virta järjestel­mästä ennen polttimen, kärkien, tai virtalähteen purkamista.
Virran säädöt
Virran säädöt riippuvat polttimen hitsausnopeudes­ta, toimintatavasta (manuaalinen tai automaattinen poltin) ja poistettavan materiaalin määrästä.
Ohjauskulma
Polttimen ja työkappaleen välillä oleva kulma riippuu ulkoisen virran asetuksesta ja polttimen matkanope­udesta. Suositeltu johdon kulma on 35°. Jos kärjen kulma on suurempi kuin 45°, sula metalli ei puhallu kovertimesta ja se voi mahdollisesti puhaltua takaisin polttimeen. Jos johtokulma on liian pieni (alle 35°), poistat vähemmän materiaalia, edellyttäen useamman läpikulun. Jossain menettelyissä, kuten hitsausten poistaminen tai työskenteleminen kevytmetallien kanssa, tämä voi olla toivottavaa.
VAROITUS
!
Kipinät plasman talttaamisesta voi­vat aiheuttaa vahinkoa pinnoitetus­sa, maalatussa tai muilla pinnoilla, kuten lasilla, muovilla ja metallilla. Tarkista polttimen osat. Polttimen osien on mukauduttava toiminta­tyyppiin. Lisätietoja polttimen osien valinnasta on osiossa 4T.07.
Talttausparametrit
Talttauksen suorituskyky riippuu sellaisista paramet­reista, kuin polttimen matkanopeus, virran taso, terän kulma (polttimen ja työkappaleen välinen kulma), ja polttimen kärjen sekä työkappaleen välinen etäisyys (etäisyys).
VAROITUS
!
Polttimen kärkeen tai suojakannen työpintaan koskeminen aiheuttaa osien liiallista kulumista.
Talttauksen kulma ja etäisyyden väli
Läpiviennin etäisyys
Kärki, jolla työstetään etäisyyttä vaikuttaa koverrutuk­sen laatuun ja syvyyteen. Neutralisoinnin etäisyys on 3 - 6 mm (1/8 - 1/4 tuumaan), ja sen avulla voimme poistaa metallin tasaisesti ja yhtenäisesti. Pienempi jalustan etäisyys saattaa johtaa hukkaavaan leikkauk­seen, puolipyöreän leikkauksen sijaan. Neutralisoinnin etäisyys, joka on suurempi, kuin 6 mm, voi aiheuttaa minimaalisen metallin poiston tai siirretyn pääkaaren menetyksen.
4T-6
TOIMINTA 300X5396FI
Page 35
Kuonan kasautuminen
Läpiviennin etäisyys
Suora kaari
Perässä
kulkeva kaari
Ohjauskaari
Polttimen suunta
A-02586FI
Kuona, joka on materiaalien aineenväistymän, kuten hiilen ja ruostumattoman teräksen, nikkelien ja seosterästen muodostama, voidaan poistaa helposti useimmissa tapauksissa. Kuona ei estä aineenväis­tymäprosessia, jos se kerääntyy kourutaltan tien sivuun. Kuitenkin, kuonan kertyminen voi aiheuttaa epäjohdonmukaisuuksia ja epäsäännöllisen aineen­poiston jos suuri määrä materiaalia kertyy kaaren edessä. Kasauma on usein väärän matkanopeuden, johdon kulman tai neutralisointikorkeuden tulos.

4T.06 Mekaanisen polttimen toiminta

Leikkaus mekaanisella polttimella
Mekaaninen poltin voidaan aktivoida kauko-ohjauksen johtoliittimellä tai kauko-ohjaimen avulla, kuten CNC:llä.
1. Aloita leikkauksen levyn laudalla sijoittamalla polttimen keskiosa levyn reunaa myöten.
ESAB CUTMASTER 80
Mekaanisen polttimen toiminta
Matkustusnopeus
Sopivan nopeuden ilmaisee kaaren polku joka näkyy levyn alla. Kaari voi olla yksi seuraavista:
1. Suora kaari
Suora kärki on kohtisuorassa työkappaleen pin­taan. Tätä kaarta suositellaan yleisesti parhaalle leikkaukselle ilmaplasmaa käyttämällä ruostumat­tomalla tai alumiinilla.
2. Ohjauskaari
Johtava kaari kohdistetaan samaan suuntaan, kuin polttimen matka. Yleinen suositus on vii­den asteen johtokaari ilmaplasmalle pehmeällä teräksellä.
3. Perässä kulkeva kaari
Pitkittäinen kaari on suunnattu vastakkaiseen suuntaan polttimen matkasuunnasta.
Optimaalisen tasaiseen pinnan laatuun, leikkauksen nopeus tulisi säätää niin, että vain kaaripilarin kärki­pää tekee leikkauksen. Jos ajonopeus on liian hidas, tuotetaan raakaleikkaus kaaren liikkuessa puolelta toiselle etsimällä siirrettävää metallia.
Matkustusnopeus vaikuttaa myös leikkauksen viistokulmaan. Kun leikataan ympyrää tai kulman ympäri, matkustusnopeuden hidastaminen aiheut­taa suorakaiteisemman leikkauksen. Virtalähteen lähtöä on myös vähennettävä. Katso soveltuvia ohjausmoduulin käyttöohjeita minkä hyvänsä kulman hidastussäätöjen vuoksi joita saatat tarvita.
Läpäisy konepolttimella
Koneen polttimella lävistämiseksi on kaaren oltava käynnistetty siten, että poltin on mahdollisimman korke­alle sijoitettu levyn yläpuolelle samalla, kuin annetaan kaaren siirtyä ja tunkeutua läpi. Etäisyys auttaa sula­metallin takaisinpuhaltamisen polttimen etupäähän.
Kun käytetään leikkauskonetta, läpäisy tai käsitte­lyaika on tarpeen. Poltin ei saisi jatkaa ennenkuin kaari tunkeutuu levyn läpi. Kun käynti alkaa, poltti­men etäisyys pitäisi vähentää 3-6 mm (suositeltuun 1/8 - 1/4 tuumaan) väliin optimaalisen nopeuden ja leikkauslaadun tähden. Puhdista pärske ja metal­lin palaset suojakotelosta ja terästä niin pian kuin mahdollista. Suojakuoren suihkuttaminen tai upotta­minen roiskeenvastaisella seoksella minimoi siihen tarttuvan hehkun määrän.
300X5396FI TOIMINTA
4T-7
Page 36
ESAB CUTMASTER 80
Leikkaussuojan kuppi
Leikkaussuojan kuppi
Leikkaussuojan kuppi

4T.07 Osien valitseminen käsi- ja konepolttimella leikkaamista varten

Automaattileikkuri
Manuaalileikkuri
ohmisella liittimellä
9-8259
ohmisella liittimellä
9-8224
Elektrodi
Automaattinen
9-8232
Manuaali 9-8215
Käynnistys-
patruuna
9-8213
20-40A
LÄPIVIENTI
LEIKKAUS
50-60A
LÄPIVIENTI
LEIKKAUS
Raskaaseen
käyttöön tarkoitettu
aloituspatruuna
Vain muu kuin HF
9-8277
70-120A
LÄPIVIENTI
LEIKKAUS
Kärki:
20A 9-8205 30A 9-8206 40A 9-8208
Kärjet:
50-55A 9-8209
60A 9-8210
Kärjet:
70A 9-8231
80A 9-8211
90/100A 9-8212
120A Auto 9-8233
120A Manual 9-8253
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
Suojus, kone 40A 9-8245
Suojus, ohjain 9-8243
9-8235
Suojus, kone 50-60A 9-8238
Suojus, ohjain 9-8243
70-100A 9-8236
120A 9-8258
Suojus, kone 70-100A 9-8239
Suojus, kone 120A 9-8256
Suojus, ohjain 9-8243
40-120A
UURRE
Kärjet:
Kärki A 9-8225 (40 Ampeeria enint.)
Kärki B 9-8226 (50 - 120 Ampeeria)
Kärki C 9-8227 (60 - 120 Ampeeria)
Kärki D 9-8228 (60 - 120 Ampeeria)
Art # A-08066FI
4T-8
TOIMINTA 300X5396FI
Kärki E 9-8254 (60 - 120 Ampeeria)
Suojakupin
runko,
9-8237
Suojakuppi, uurtava
9-8241
Page 37
ESAB CUTMASTER 80

4T.08 Suositeltavat leikkausnopeudet konepolttimelle, jossa on avoin kärki

Poltintyyppi: SL60 jossa avoin kärki Materiaalityyppi: Hiiliteräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
Virran voi-
makkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,036 0,9 9-8208 104 40 340 8,64 0,19 4,8 65 4,5 55 170 0,00 0,2 5,1
0,06 1,5 9-8208 108 40 250 6,35 0,19 4,8 65 4,5 55 170 0,10 0,2 5,1
0,075 1,9 9-8208 108 40 190 4,83 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1
0,135 3,4 9-8208 110 40 105 2,67 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1
0,188 4,8 9-8208 113 40 60 1,52 0,19 4,8 65 4,5 55 170 0,60 0,2 5,1
0,25 6,4 9-8208 111 40 40 1,02 0,19 4,8 65 4,5 55 170 1,00 0,2 5,1
0,375 9,5 9-8208 124 40 21 0,53 0,19 4,8 65 4,5 55 170 NR NR NR
0,500 12,7 9-8208 123 40 11 0,28 0,19 4,8 65 4,5 55 170 NR NR NR
0,625 15,9 9-8208 137 40 7 0,18 0,19 4,8 65 4,5 55 170 NR NR NR
Poltintyyppi: SL60 jossa avoin kärki Materiaalityyppi: Ruostumaton teräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
0,036 0,9 9-8208 103 40 355 9,02 0,125 3,2 65 4,5 55 170 0,00 0,2 5,1
0,05 1,3 9-8208 98 40 310 7,87 0,125 3,2 65 4,5 55 170 0,00 0,2 5,1
0,06 1,5 9-8208 98 40 240 6,10 0,125 3,2 65 4,5 55 170 0,10 0,2 5,1
0,078 2,0 9-8208 100 40 125 3,18 0,125 3,2 65 4,5 55 170 0,30 0,2 5,1
0,135 3,4 9-8208 120 40 30 0,76 0,187 4,8 65 4,5 55 170 0,40 0,2 5,1
0,188 4,8 9-8208 124 40 20 0,51 0,187 4,8 65 4,5 55 170 0,60 0,2 5,1
0,25 6,4 9-8208 122 40 15 0,38 0,187 4,8 65 4,5 55 170 1,00 0,2 5,1
0,375 9,5 9-8208 126 40 10 0,25 0,187 4,8 65 4,5 55 170 NR NR NR
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
Nopeus
(per minuutti)
Nopeus
(per minuutti)
Leikkause
täisyys
Leikkause
täisyys
Plasmakaasun
paine
Plasmakaasun
paine
Virtaus (CFH) Läpäisy
Viivästys
(sekuntia)
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Läpäisykor-
keus
Tuumaa mm
Tuumaa mm
Poltintyyppi: SL60 jossa avoin kärki Materiaalityyppi: Alumiini
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
(tasavirta)
Volttia
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,032 0,8 9-8208 11 0 40 440 11,18 0,187 4,8 65 4,5 55 170 0,00 0,2 5,1
0,051 1,3 9-8208 109 40 350 8,89 0,187 4,8 65 4,5 55 170 0,10 0,2 5,1
0,064 1,6 9-8208 11 2 40 250 6,35 0,187 4,8 65 4,5 55 170 0,10 0,2 5,1
0,079 2,0 9-8208 11 2 40 200 5,08 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1
0,125 3,2 9-8208 11 8 40 100 2,54 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1
0,188 4,8 9-8208 120 40 98 2,49 0,187 4,8 65 4,5 55 170 0,60 0,2 5,1
0,250 6,4 9-8208 123 40 50 1,27 0,187 4,8 65 4,5 55 170 1,00 0,2 5,1
0,375 9,5 9-8208 134 40 16 0,41 0,187 4,8 65 4,5 55 170 NR NR NR
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
300X5396FI TOIMINTA
4T-9
Page 38
ESAB CUTMASTER 80
Poltintyyppi: SL60 jossa avoin kärki Materiaalityyppi: Hiiliteräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
(tasavirta)
Volttia
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,060 1,5 9-8210 110 60 290 7,37 0,19 4,8 70 4,8 90 245 0,00 0,19 4,8
0,075 1,9 9-8210 120 60 285 7,24 0,19 4,8 70 4,8 90 245 0,10 0,19 4,8
0,120 3,0 9-8210 120 60 180 4,57 0,19 4,8 70 4,8 90 245 0,10 0,19 4,8
0,135 3,4 9-8210 119 60 170 4,32 0,19 4,8 70 4,8 90 245 0,10 0,19 4,8
0,188 4,8 9-8210 121 60 100 2,54 0,19 4,8 70 4,8 90 245 0,20 0,19 4,8
0,250 6,4 9-8210 119 60 80 2,03 0,19 4,8 70 4,8 90 245 0,30 0,19 4,8
0,375 9,5 9-8210 124 60 50 1,27 0,19 4,8 70 4,8 90 245 0,50 0,19 4,8
0,500 12,7 9-8210 126 60 26 0,66 0,19 4,8 70 4,8 90 245 0,75 0,19 4,8
0,625 15,9 9-8210 127 60 19 0,48 0,19 4,8 70 4,8 90 245 NR NR NR
0,750 19,1 9-8210 134 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR
1,000 25,4 9-8210 140 60 6 0,15 0,19 4,8 70 4,8 90 245 NR NR NR
Poltintyyppi: SL60 jossa avoin kärki Materiaalityyppi: Ruostumaton teräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
0,06 1,5 9-8210 119 60 350 8,91 0,19 4,8 70 4,8 90 245 0,00 0,20 5,1
0,075 1,9 9-8210 116 60 300 7,64 0,19 4,8 70 4,8 90 245 0,10 0,20 5,1
0,120 3,0 9-8210 123 60 150 3,82 0,19 4,8 70 4,8 90 245 0,10 0,20 5,1
0,135 3,4 9-8210 118 60 125 3,18 0,19 4,8 70 4,8 90 245 0,10 0,20 5,1
0,188 4,8 9-8210 122 60 90 2,29 0,19 4,8 70 4,8 90 245 0,20 0,20 5,1
0,250 6,4 9-8210 120 60 65 1,65 0,19 4,8 70 4,8 90 245 0,30 0,20 5,1
0,375 9,5 9-8210 130 60 30 0,76 0,19 4,8 70 4,8 90 245 0,50 0,20 5,1
0,500 12,7 9-8210 132 60 21 0,53 0,19 4,8 70 4,8 90 245 0,75 0,20 5,1
0,625 15,9 9-8210 130 60 15 0,38 0,19 4,8 70 4,8 90 245 NR NR NR
0,750 19,1 9-8210 142 60 12 0,31 0,25 6,4 70 4,8 90 245 NR NR NR
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
Nopeus
(per minuutti)
Nopeus
(per minuutti)
Leikkause
täisyys
Leikkause
täisyys
Plasmakaasun
paine
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
Tuumaa mm
Poltintyyppi: SL60 jossa avoin kärki Materiaalityyppi: Alumiini
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,060 1,5 9-8210 110 60 440 11,18 0,25 6,4 70 4,8 90 245 0,00 0,25 6,4
0,075 1,9 9-8210 110 60 440 11,18 0,25 6,4 70 4,8 90 245 0,10 0,25 6,4
0,120 3,0 9-8210 116 60 250 6,35 0,25 6,4 70 4,8 90 245 0,10 0,25 6,4
0,188 3,4 9-8210 116 60 170 4,32 0,25 6,4 70 4,8 90 245 0,20 0,25 6,4
0,250 6,4 9-8210 132 60 85 2,16 0,25 6,4 70 4,8 90 245 0,30 0,25 6,4
0,375 9,5 9-8210 140 60 45 1,14 0,25 6,4 70 4,8 90 245 0,50 0,25 6,4
0,500 12,7 9-8210 143 60 30 0,76 0,25 6,4 70 4,8 90 245 0,80 0,25 6,4
0,625 15,9 9-8210 145 60 20 0,51 0,25 6,4 70 4,8 90 245 NR NR NR
0,750 19,1 9-8210 145 60 18 0,46 0,25 6,4 70 4,8 90 245 NR NR NR
4T-10
TOIMINTA 300X5396FI
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
Page 39
ESAB CUTMASTER 80
Poltintyyppi: SL60 jossa avoin kärki
Materiaalityyppi: Hiiliteräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,250 6,4 9-8212 11 0 100 105 2,65 0,190 4,8 75 5,2 130 390 0,4 0,200 5,1
0,375 9,5 9-8212 11 7 100 70 1,75 0,190 4,8 75 5,2 130 390 0,5 0,200 5,1
0,500 12,7 9-8212 120 100 50 1,25 0,190 4,8 75 5,2 130 390 0,6 0,200 5,1
0,625 15,9 9-8212 125 100 35 0,90 0,190 4,8 75 5,2 130 390 1,0 0,200 5,1
0,750 19,0 9-8212 131 100 18 0,45 0,190 4,8 75 5,2 130 390 2,0 0,250 6,4
1,000 25,4 9-8212 135 100 10 0,25 0,190 4,8 75 5,2 130 390 NR NR NR
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
Poltintyyppi: SL60 jossa avoin kärki Materiaalityyppi: Ruostumaton teräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
(tasavirta)
Volttia
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,250 6,4 9-8212 118 100 90 2,30 0,190 4,8 75 5,2 130 390 0,5 0,250 6,4
0,375 9,5 9-8212 122 100 55 1,40 0,190 4,8 75 5,2 130 390 0,8 0,250 6,4
0,500 12,7 9-8212 126 100 30 0,75 0,190 4,8 75 5,2 130 390 1,0 0,250 6,4
0,625 15,9 9-8212 133 100 20 0,50 0,190 4,8 75 5,2 130 390 1,5 0,250 6,4
0,750 19,0 9-8212 138 100 15 0,40 0,190 4,8 75 5,2 130 390 NR NR NR
1,000 25,4 9-8212 139 100 10 0,25 0,190 4,8 75 5,2 130 390 NR NR NR
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
Poltintyyppi: SL60 altistetulla kärjellä
Materiaalityyppi: Alumiini
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
(tasavirta)
Volttia
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,250 6,4 9-8212 108 100 120 3,05 0,190 4,8 65 4,5 120 360 0,2 0,225 5,7
0,375 9,5 9-8212 117 100 65 1,65 0,190 4,8 65 4,5 120 360 0,4 0,225 5,7
0,500 12,7 9-8212 120 100 45 1,15 0,190 4,8 65 4,5 120 360 0,5 0,225 5,7
0,625 15,9 9-8212 125 100 30 0,75 0,190 4,8 65 4,5 120 360 0,8 0,225 5,7
0,750 19,0 9-8212 131 100 25 0,65 0,190 4,8 65 4,5 120 360 1,0 0,225 5,7
1,000 25,4 9-8212 140 100 10 0,25 0,190 4,8 65 4,5 120 360 NR NR NR
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
HUOMIO!
* Ilmoitettu kaasunpaine pätee polttimiin, joiden johto on enintään 7,6 m (25 jalkaa) pitkä. Jos johdon pituus on 15,2 m (50 jalkaa), katso lukua "Säädä käyttöpaine" sivulla <?>. ** Kokonaisvirtausnopeus sisältää plasman ja toissijaisen kaasun virtauksen.
300X5396FI TOIMINTA
4T-11
Page 40
ESAB CUTMASTER 80

4T.09 Suositeltavat leikkausnopeudet konepolttimelle, jossa on suojattu kärki

Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Hiiliteräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
(vaihtojännite)
Voltit
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,036 0,9 9-8208 114 40 170 4,32 0,19 4,8 65 4,5 55 170 0,00 0,2 5,1
0,06 1,5 9-8208 120 40 90 2,29 0,19 4,8 65 4,5 55 170 0,10 0,2 5,1
0,075 1,9 9-8208 121 40 80 2,03 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1
0,135 3,4 9-8208 122 40 75 1,91 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1
0,188 4,8 9-8208 123 40 30 0,76 0,19 4,8 65 4,5 55 170 0,60 0,2 5,1
0,25 6,4 9-8208 125 40 25 0,64 0,19 4,8 65 4,5 55 170 1,00 0,2 5,1
0,375 9,5 9-8208 138 40 11 0,28 0,19 4,8 65 4,5 55 170 NR NR NR
0,500 12,7 9-8208 142 40 7 0,18 0,19 4,8 65 4,5 55 170 NR NR NR
0,625 15,9 9-8208 152 40 3 0,08 0,19 4,8 65 4,5 55 170 NR NR NR
Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Ruostumaton teräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
0,036 0,9 9-8208 109 40 180 4,57 0,125 3,2 65 4,5 55 170 0,00 0,2 5,1
0,05 1,3 9-8208 105 40 165 4,19 0,125 3,2 65 4,5 55 170 0,00 0,2 5,1
0,06 1,5 9-8208 115 40 120 3,05 0,125 3,2 65 4,5 55 170 0,10 0,2 5,1
0 078 2,0 9-8208 120 40 65 1,65 0,187 4,8 65 4,5 55 170 0,30 0,2 5,1
0,135 3,4 9-8208 125 40 25 0,64 0,187 4,8 65 4,5 55 170 0,40 0,2 5,1
0,188 4,8 9-8208 132 40 20 0,51 0,187 4,8 65 4,5 55 170 0,60 0,2 5,1
0,25 6,4 9-8208 130 40 15 0,38 0,187 4,8 65 4,5 55 170 1,00 0,2 5,1
0,375 9,5 9-8208 130 40 10 0,25 0,187 4,8 65 4,5 55 170 NR NR NR
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
Nopeus
(per minuutti)
Nopeus
(per minuutti)
Leikkause
täisyys
Leikkause
täisyys
Plasmakaasun
paine
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
Tuumaa mm
Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Alumiini
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,032 0,8 9-8208 11 6 40 220 5,59 0,187 4,8 65 4,5 55 170 0,00 0,2 5,1
0,051 1,3 9-8208 11 6 40 210 5,33 0,187 4,8 65 4,5 55 170 0,00 0,2 5,1
0,064 1,6 9-8208 11 8 40 180 4,57 0,187 4,8 65 4,5 55 170 0,10 0,2 5,1
0,079 2,0 9-8208 11 6 40 150 3,81 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1
0,125 3,2 9-8208 130 40 75 1,91 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1
0,188 4,8 9-8208 132 40 60 1,52 0,187 4,8 65 4,5 55 170 0,60 0,2 5,1
0,250 6,4 9-8208 134 40 28 0,71 0,187 4,8 65 4,5 55 170 1,00 0,2 5,1
0,375 9,5 9-8208 143 40 11 0,28 0,187 4,8 65 4,5 55 170 NR NR NR
4T-12
TOIMINTA 300X5396FI
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
Page 41
ESAB CUTMASTER 80
Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Hiiliteräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,060 1,5 9-8210 124 60 250 6,35 0,19 4,8 70 4,8 90 245 0,00 0,2 5,1
0,075 1,9 9-8210 126 60 237 6,02 0,19 4,8 70 4,8 90 245 0,10 0,2 5,1
0,120 3,0 9-8210 126 60 230 5,84 0,19 4,8 70 4,8 90 245 0,10 0,2 5,1
0,135 3,4 9-8210 128 60 142 3,61 0,19 4,8 70 4,8 90 245 0,10 0,2 5,1
0,188 4,8 9-8210 128 60 125 3,18 0,19 4,8 70 4,8 90 245 0,20 0,2 5,1
0,250 6,4 9-8210 123 60 80 2,03 0,19 4,8 70 4,8 90 245 0,30 0,2 5,1
0,375 9,5 9-8210 132 60 34 0,86 0,19 4,8 70 4,8 90 245 0,50 0,2 5,1
0,500 12,7 9-8210 137 60 23 0,58 0,19 4,8 70 4,8 90 245 0,75 0,2 5,1
0,625 15,9 9-8210 139 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR
0,750 19,1 9-8210 145 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR
1,000 25,4 9-8210 156 60 4 0,10 0,19 4,8 70 4,8 90 245 NR NR NR
Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Ruostumaton teräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
0,06 1,5 9-8210 11 0 60 165 4,19 0,13 3,2 70 4,8 90 245 0,00 0,20 5,1
0,075 1,9 9-8210 11 6 60 155 3,94 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1
0,120 3,0 9-8210 11 5 60 125 3,18 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1
0,135 3,4 9-8210 11 8 60 80 2,03 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1
0,188 4,8 9-8210 120 60 75 1,91 0,13 3,2 70 4,8 90 245 0,20 0,20 5,1
0,250 6,4 9-8210 121 60 60 1,52 0,13 3,2 70 4,8 90 245 0,30 0,20 5,1
0,375 9,5 9-8210 129 60 28 0,71 0,13 3,2 70 4,8 90 245 0,50 0,20 5,1
0,500 12,7 9-8210 135 60 17 0,43 0,19 4,8 70 4,8 90 245 0,75 0,20 5,1
0,625 15,9 9-8210 135 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR
0,750 19,1 9-8210 142 60 10 0,25 0,19 4,8 70 4,8 90 245 NR NR NR
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
Nopeus
(per minuutti)
Nopeus
(per minuutti)
Leikkause
täisyys
Leikkause
täisyys
Plasmakaasun
paine
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
Tuumaa mm
Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Alumiini
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
(tasavirta)
Volttia
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,060 1,5 9-8210 105 60 350 8,89 0,13 3,2 70 4,8 90 245 0,00 0,20 5,1
0,075 1,9 9-8210 110 60 350 8,89 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1
0,120 3,0 9-8210 110 60 275 6,99 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1
0,188 3,4 9-8210 122 60 140 3,56 0,13 3,2 70 4,8 90 245 0,20 0,20 5,1
0,250 6,4 9-8210 134 60 80 2,03 0,19 4,8 70 4,8 90 245 0,30 0,20 5,1
0,375 9,5 9-8210 140 60 45 1,14 0,19 4,8 70 4,8 90 245 0,50 0,20 5,1
0,500 12,7 9-8210 144 60 26 0,66 0,19 4,8 70 4,8 90 245 0,80 0,20 5,1
0,625 15,9 9-8210 145 60 19 0,48 0,19 4,8 70 4,8 90 245 NR NR NR
0,750 19,1 9-8210 150 60 15 0,38 0,19 4,8 70 4,8 90 245 NR NR NR
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
300X5396FI TOIMINTA
4T-13
Page 42
ESAB CUTMASTER 80
Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Hiiliteräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
0,250 6,4
mm
(Luett.nro)
9-8212
Volttia
(tasavirta)
124
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
100
0,375 9,5 9-8212 127 100 75 1,90 0,180 4,6 75 5,2 130 390 0,5 0,200 5,1
0,500 12,7 9-8212 132 100 50 1,30 0,180 4,6 75 5,2 130 390 0,6 0,200 5,1
0,625 15,9 9-8212 136 100 30 0,75 0,180 4,6 75 5,2 130 390 0,8 0,200 5,1
0,750 19,0 9-8212 140 100 18 0,45 0,190 4,8 75 5,2 130 390 2,0 0,225 5,7
1,000 25,4 9-8212 147 100 10 0,25 0,190 4,8 75 5,2 130 390 NR NR NR
Poltintyyppi: SL60 suojakärjellä Materiaalityyppi: Ruostumaton teräs
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
0,250 6,4 9-8212 121 100 110 2,80 0,125 3,2 75 5,2 130 390 0,5 0,200 5,1
0,375 9,5 9-8212 125 100 60 1,50 0,150 3,8 75 5,2 130 390 0,8 0,200 5,1
0,500 12,7 9-8212 132 100 35 0,90 0,150 3,8 75 5,2 130 390 1,0 0,200 5,1
0,625 15,9 9-8212 137 100 20 0,50 0,150 3,8 75 5,2 130 390 2,0 0,225 5,7
0,750 19,0 9-8212 144 100 15 0,40 0,190 4,8 75 5,2 130 390 NR NR NR
1,000 25,4 9-8212 154 100 8 0,20 0,190 4,8 75 5,2 130 390 NR NR NR
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
Nopeus
(per minuutti)
110
(per minuutti)
2,80
Nopeus
Leikkause
täisyys
0,180
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
4,6 75 5,2 130 390
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
0,4 0,200
Viivästys
(sekuntia)
Tuumaa mm
Tuumaa mm
5,1
Poltintyyppi: SL60 suojakärjellä
Materiaalityyppi: Alumiini
Plasmakaasun tyyppi: Ilma Toissijaisen kaasun tyyppi: Yksikaasupoltin
Paksuus Kärki Lähtö
Tuumaa
mm
(Luett.nro)
Volttia
(tasavirta)
Virran
voimakkuus
(Ampeeria) Tuumaa Metriä Tuumaa mm Psi* Baari Plasma Yhteensä**
0,250 6,4 9-8212 120 100 120 3,05 0,180 65 4,5 105 360 0,2 0,225 5,7
0,375 9,5 9-8212 128 100 65 1,65 0,180 65 4,5 105 360 0,4 0,225 5,7
0,500 12,7 9-8212 130 100 45 1,15 0,180 65 4,5 105 360 0,5 0,225 5,7
0,625 15,9 9-8212 135 100 30 0,75 0,180 65 4,5 105 360 0,8 0,225 5,7
0,750 19,0 9-8212 140 100 25 0,65 0,180 65 4,5 105 360 1,0 0,225 5,7
1,000 25,4 9-8212 148 100 10 0,25 0,190 65 4,5 105 360 NR NR NR
Nopeus
(per minuutti)
Leikkause
täisyys
Plasmakaasun
paine
Virtaus (CFH) Läpäisy Läpäisykorkeus
Viivästys
(sekuntia)
Tuumaa mm
HUOMIO!
* Ilmoitettu kaasunpaine pätee polttimiin, joiden johto on enintään 7,6 m (25 jalkaa) pitkä. Jos johdon pituus on 15,2 m (50 jalkaa), katso lukua "Säädä käyttöpaine" sivulla <?>. ** Kokonaisvirtausnopeus sisältää plasman ja toissijaisen kaasun virtauksen.
4T-14
TOIMINTA 300X5396FI
Page 43
Tämä sivu on jätetty tarkoituksella tyhjäksi
ESAB CUTMASTER 80
300X5396FI TOIMINTA
4T-15
Page 44
ESAB CUTMASTER 80

PATENTTEJA KOSKEVAT TIEDOT

Plasmaleikkurin polttimen patentit
Seuraavat osat ovat Yhdysvaltojen ja ulkomaisten patenttien kattamia seuraavalla tavalla:
Luett.nro Kuvaus Patentit
9-8215 Elektrodi USA:n pat. nro 6163008; 6987238 Muut patenttihakemukset 9-8213 Patruuna USA:n pat. nro 6903301; 6717096; 6936786; 6703581; D496842; D511280; D492709; D499620; D504142 Muut patenttihakemukset 9-8205 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8206 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8207 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8252 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8208 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8209 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8210 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8231 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8211 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8212 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8253 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8225 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8226 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8227 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8228 Kärki USA:n pat. nro 6774336; 7145099; 6933461 Muut patenttihakemukset 9-8241 Suojus USA:n pat. nro 6914211; D505309 Muut patenttihakemukset 9-8243 Suojus USA:n pat. nro 6914211; D493183 Muut patenttihakemukset 9-8235 Suojus USA:n pat. nro 6914211; D505309 Muut patenttihakemukset 9-8236 Suojus USA:n pat. nro 6914211; D505309 Muut patenttihakemukset 9-8237 Suojakansi USA:n pat. nro 6914211; D501632; D511633 Muut patenttihakemukset 9-8238 Suojus USA:n pat. nro 6914211; D496951 Muut patenttihakemukset 9-8239 Suojus USA:n pat. nro 6914211; D496951 Muut patenttihakemukset 9-8244 Suojus USA:n pat. nro 6914211; D505309 Muut patenttihakemukset
4T-16
TOIMINTA 300X5396FI
Page 45
ESAB CUTMASTER 80
Luett.nro Kuvaus Patentit
9-8245 Suojus USA:n pat. nro 6914211; D496951 Muut patenttihakemukset
Seuraavat osat on myös lisensoitu USA:n patenttien nro 5, 120, 930 sekä 5, 132, 512 mukaisesti:
Luett.nro Kuvaus
9-8235 Suojus 9-8236 Suojus 9-8237 Suojakansi 9-8238 Suojus 9-8239 Suojus 9-8244 Suojus 9-8245 Suojus
300X5396FI TOIMINTA
4T-17
Page 46
ESAB CUTMASTER 80
Tämä sivu on jätetty tarkoituksella tyhjäksi
4T-18
TOIMINTA 300X5396FI
Page 47

KAPPALE 5 JÄRJESTELMÄ: HUOLTO

Art # A-07938FI

5.01 Yleiskunnossapito

ESAB CUTMASTER 80
Varoitus! Irrota virtalähde ennen huoltoa.
Tarkista silmämääräisesti polttimen kärki ja elektrodi
Tarkista silmämääräisesti polttimen rungon kärki, elektrodi, patruuna ja suojakuppi.
Huolla useammin mikäli laitetta käytetään erittäin vaativissa olosuhteissa.
Jokainen käyttö
Viikoittain
Tarkista silmämääräisesti kaapelit ja johtimet. Vaihda tarvittaessa.
Vaihda kaikki vaurioituneet osat
3 Kuukautta
Puhdista virransyötön ulkopuoli
6 Kuukautta
Tarkista silmämääräisesti ja puhdista sisäpinnat huolellisesti
300X5396FI HUOLTO
5-1
Page 48
ESAB CUTMASTER 80

5.02 Kunnossapitoaikataulu

HUOMIO!
Varsinainen ylläpidon taajuus on sää­dettävä käyttöympäristön mukaan.
Toiminnan tarkistus päivittäin tai joka
kuudennen leikkuutunnin jälkeen:
1. Tarkista polttimen kuluvat osat ja vaihda, jos ne ovat vaurioituneita tai kuluneita.
2. Tarkista plasma ja toissijainen syöttö sekä paine/ virtaus.
3. Puhdista plasmakaasun putki kertyneen kosteu­den poistamiseksi.
Viikoittain tai 30 leikkaustunnin välein:
1. Tarkista, että tuuletin toimii asianmukaisesti ja että ilman virtaus on riittävä.
2. Tarkista, onko polttimessa murtumia tai paljaita johtoja, ja vaihda tarvittaessa.
3. Tarkista, onko verkkokaapeli vahingoittunut tai onko paljaita johtoja, ja vaihda tarvittaessa.
Kuuden kuukauden tai 720 leikkaustunnin
välein:
1. Tarkista yhdenmukaiset ilmasuodattimet, puh­dista tai vaihda tarpeen mukaan.
2. Tarkista kaapelit ja letkut etsimällä vuotoja tai repeämiä, vaihda tarpeen mukaan
3. Tarkista kaikki kytkinpisteet vakavia kipinöintejä tai virheitä etsien, vaihda tarpeen mukaan.
4. Imuroi pöly ja lika pois koko koneesta.
VAROITUS
!
Älä puhalla ilmaa virtalähteen sisään puhdistuksen aikana. Ilman puhalta­minen laitteen sisään voi aiheuttaa metalliosien ja herkkien elektronisten osien välisen häiriön ja voi vauriottaa laitetta.

5.03 Yleisiä vikoja

Ongelma – oireet Yleinen syy
Riittämätön
läpäisy
Pääkaari sammuu
Liiallinen kuonan
muodostuminen
Lyhyet poltinosien
käyttöiät
Vaikea käynnistys 1. Kuluneet polttimen osat.
1. Leikkauksen vauhti liian nopea.
2. Poltin on liian kallistettu.
3. Metalli liian paksu
4. Kuluneet polttimen osat
5. Leikkuuvirta liian pieni.
6. Käytetty muita kuin alkuperäisiä ESAB-osia
7. Sopimaton kaasun paine
1. Leikkauksen vauhti liian hidas.
2. Polttimen neutralisointi liian korkea työkappaleesta.
3. Leikkuuvirta liian suuri.
4. Työkaapeli irrotettu.
5. Kuluneet polttimen osat.
6. Käytetty muita kuin alkuperäisiä ESAB-osia
1. Leikkauksen vauhti liian hidas.
2. Polttimen neutralisointi liian korkea työkappaleesta.
3. Kuluneet polttimen osat.
4. Sopimaton leikkausvirta.
5. Käytetty muita kuin alkuperäisiä ESAB-osia
6. Sopimaton kaasun paine
1. Ilmalähteessä öljyä tai kosteutta.
2. Järjestelmän kyvyn ylitys (materiaali liian paksu).
3. Liiallinen ohjauskaaren aika
4. Kaasun paine liian matala.
5. Virheellisesti koottu poltin.
6. Käytetty muita kuin alkuperäisiä ESAB-osia
2. Käytetty muita kuin alkuperäisiä ESAB-osia.
3. Väärä kaasun paine
5-2 HUOLTO 300X5396FI
Page 49
ESAB CUTMASTER 80
1
2
3
4
2
3
4
5
6
7
!

5.04 Häiriömerkkivalo

Ensimmäistä kertaa käynnistettäessä kaksi valoa syttyy väliaikaisesti 2–3 sekunnin ajaksi ja ilmaisee käytössä olevan ohjelmistoversion.
Ensimmäisen luvun määrittämiseksi laske toimintomerkkivalot vasemmalta oikealle, 1:stä 5:een. Toisen luvun mää­rittämiseksi laske paineen merkkivalot alhaalta ylös, 0:sta 7:ään. Alla olevassa esimerkissä lämpötilan merkkivalo ja 75 psi:n merkkivalot palavat ilmaisten, että versio on 2.3.
MAX
MIN
A
PSI BAR
MAX MAX
+
1
0
MINMIN
!
Art# A-07988FI
5
Kun vikamerkkivalo palaa tai vilkkuu, lisäksi palaa tai vilkkuu yksi paineen merkkivaloista sen mukaan,
mikä on vikana. Seuraava taulukko selittää kaikki nämä viat.
Paineen
Häiriö
merkkivalo
Maksimi Ylipaine 90 Sisäinen virhe 85 Tarkista kuluvat osat
80 Kuluvat osat puuttuvat 75 Käynnistysvika 70 Osat paikalla 65 Syöttövirta Min. Paineenalainen
HUOMIO!
300X5396FI HUOLTO
Häiriöiden selitykset ilmenevä seuraavista taulukoista.
5-3
Page 50
ESAB CUTMASTER 80

5.05 Perusvianetsintäopas

VAROITUS
Tämän laitteen sisällä on erittäin vaarallinen jännite ja virtataso. Älä yritä diagnosoida tai korjata, paitsi jos olet saanut koulutusta sähköelektroniikan mittauksesta ja vianmääritys­tekniikoista.
Ongelma – oireet Mahdollinen syy Suositeltu toiminta
ON/ OFF (PÄÄLLÄ / POISSA PÄÄLTÄ) Kytkin on ON (PÄÄLLÄ), mutta A/C merkkivalo ei pala
Häiriömerkkivalo vilkkuu, 65 PSI:n merkkivalo vilkkuu.
1. Päävirtaliitin on "POISSA PÄÄLTÄ"
-asennossa.
2. Pääsulakkeet/katkaisimet ovat palaneet tai lauenneet.
3. Laitteen sisäinen sulake on palanut.
4. Laitteessa viallisia osia.
1. Väärä syöttöjännite.
2. Pääsyöttöjännitteen ongelma.
3. Laitteessa viallisia osia.
1. Kytke ensisijainen virtakytkimen poiskytkin ON-asentoon.
2. a) Pyydä pätevää henkilöä tarkistamaan ensisijaiset sulakkeet tai katkaisimet. b) Liitä laite toimivaan pääsyöttöpistorasiaan
3. a) Vaihda sulake. b) Jos sulake palaa uudestaan, palauta valtuutettuun huoltokeskukseen korjattavaksi tai vaihdettavaksi.
4. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
1. Tarkista, että pääsyöttöjännite on oikea.
2. Pyydä pätevää henkilöä tarkistamaan, että pääsyöttöjännite on laitteen vaatimusten mukainen; lisätietoja on luvussa 2.05.
3. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
LÄMPÖTILAN merkkivalo palaa. HÄIRIÖN merkkivalo vilkkuu.
KAASU-merkkivalo ei pala, VIRHE­ja MIN-paineen merkkivalot vilkkuvat.
HÄIRIÖ- ja 70 PSI: n merkkivalot vilkkuvat.
HÄIRIÖ- ja 75 PSI: n merkkivalot vilkkuvat.
1. Ilman virtaus yksikön läpi tai ympäri on tukossa.
2. Yksikön toimintajakso on ylitetty
3. Vioittuneet osat yksikössä
1. Kaasunsyöttö ei ole liitettynä laitteeseen.
2. Kaasunsyöttö ei ole kytketty käyttöön.
3. Kaasunsyötön paine liian matala.
4. ILMANPAINEENOHJAIMEN säädin asetettu liian alhaiseksi.
5. Laitteessa viallisia osia.
1. Suojakansi löysä.
2. Poltin ei ole asianmukaisesti kiinnitetty virransyöttöön.
3. Ongelma polttimen ja letkujen PIP­piirissä.
4. Laitteessa viallisia osia.
1. Käynnistyssignaali on aktiivinen, kun VIRTAKYTKIN on kytketty käyttöasentoon (ON).
2. Ongelma polttimen ja letkujen kytkinpiirissä.
3. Laitteessa viallisia osia.
1. Katso vapaan tilan tiedot – luvussa 2.04
2. Anna laitteen jäähtyä.
3. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
1. Liitä kaasuletku yksikköön.
2. Kytke kaasunsyöttö käyttöön.
3. Aseta laitteen ilmansyötön tulopaineeksi 120 psi.
4. Säädä potentiometriä ilmanpaineen asettamiseksi – katso lukua 4.02.
5. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
1. Kiristä suojakantta käsin, kunnes se on tiukka.
2. Varmista että polttimen ATC on turvallisesti kiinnitetty laitteeseen.
3. Vaihda poltin ja letkut tai palauta ne valtuutettuun huoltokeskukseen korjattaviksi tai vaihdettaviksi.
4. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
1. Käynnistys voi olla aktiivinen jostain seuraavista syistä:
• Käsipolttimen kytkin on kiinni
• Käsiriippukytkin on kiinni
• CNC-käynnistyssignaali on aktiivisena matala Vapauta käynnistyssignaalin lähtö
2. Vaihda poltin ja letkut tai palauta ne valtuutettuun huoltokeskukseen korjattaviksi tai vaihdettaviksi.
3. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
5-4 HUOLTO 300X5396FI
Page 51
Ongelma - oireet Mahdollinen syy Suositeltu toiminta
HÄIRIÖ- ja 80 PSI:n merkkivalot vilkkuvat. Kaasun virtaus vaihtelee PÄÄLLE ja POIS PÄÄLTÄ.
1. Polttimen suojakansi löysä.
2. Polttimen kärki, elektrodi tai käynnistinpatruuna puuttuu.
3. Polttimen käynnistinpatruuna on jumissa.
4. Avaa polttimen letkujen johtimet.
5. Ongelma polttimen ja letkujen kytkinpiirissä.
6. Laitteessa viallisia osia.
1. Kiristä suojakansi käsin. Älä kiristä liikaa.
2. Kytke virtalähde pois käytöstä (OFF). Poista peitekuppi. Asenna puuttuvat osat.
3. Kytke virtalähde pois käytöstä (OFF). Päästä pois järjestelmän paine. Poista peitekuppi, kärki ja alkupatruuna. Tarkista käynnistinpanoksen alaosan sopivuus vapaan liikkuvuuden takia Vaihda, jos asennus ei liiku vapaasti.
4. Vaihda poltin ja letkut tai palauta ne valtuutettuun huoltokeskukseen korjattaviksi tai vaihdettaviksi.
5. Vaihda poltin ja letkut tai palauta ne valtuutettuun huoltokeskukseen korjattaviksi tai vaihdettaviksi.
6. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
ESAB CUTMASTER 80
Mitään ei tapahdu, kun polttimen kytkin tai kaukokytkin on suljettu (tai CNC­käynnistyssignaali on aktivoitu) Ei kaasun virtausta, DC­merkkivalo ei pala.
HÄIRIÖ- ja 85 PSI:n merkkivalot vilkkuvat.
Mikään virhevalo ei pala, polttimessa ei ole kaarta.
1. Ongelma polttimen ja letkujen kytkinpiirissä (etäriippukytkinpiiri).
2. CNC-hallintalaite ei anna käynnistyssignaalia.
3. Laitteessa viallisia osia.
1. Ylempi O-rengas poltinpäässä on väärässä asennossa.
2. Polttimen käynnistinpatruuna on jumissa.
3. Kuluneet tai vialliset poltinosat.
4. Polttimen oikosulku.
5. Väliaikaista oikosulkua ilmaisee 5 väläystä sekunnissa.
6. Virtalähteen vika (vakiovilkkumisnopeus)
1. Laitteessa viallisia osia. 1. Palauta valtuutettuun huoltokeskukseen korjattavaksi.
1. Vie poltin ja letkut (etäjohtoliitin) valtuutettuun korjauslaitokseen.
2. Ota yhteys ohjaimen valmistajaan.
3. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
1. Irrota suojakansi polttimesta, tarkista ylemmän O-renkaan asento, korjaa tarvittaessa.
2. Kytke virtalähde pois käytöstä (OFF). Päästä pois järjestelmän paine. Poista suojakansi, kärki ja käynnistinpatruuna. Tarkista käynnistinpanoksen alaosan sopivuus vapaan liikkuvuuden takia Vaihda, jos asennus ei liiku vapaasti.
3. Tarkista polttimen kuluvat osat. Vaihda tarpeen mukaan.
4. Vaihda poltin ja letkut tai palauta ne valtuutettuun huoltokeskukseen korjattaviksi.
5. Vapauta poltinkytkin ja aktivoi uudelleen.
6. Palauta valtuutettuun huoltopalveluun korjattavaksi tai vaihdettavaksi.
Häiriö- ja 85 PSI:n merkkivalot vilkkuvat.
Ohjauskaari toimii, mutta leikkauskaari ei muodostu
Polttimen leikkaus on pienennetty
1. Sisäinen virhe 1. Kytke virtakytkin pois käytöstä (OFF) ja sitten takaisin käyttöön (ON). Jos se ei poista vikaa, palauta valtuutettuun huoltokeskukseen korjausta varten.
1. Työkaapeli ei kosketa
työkappaletta.
2. Työkaapeli/liitin rikki.
3. Laitteessa viallisia osia.
1. Virheelinen virran asetus.
2. Kuluneet polttimen kuluvat osat.
3. Huono työkaapeliyhteys
työkappaleeseen.
4. Poltinta liikutetaan liian nopeasti.
5. Liiallinen öljy tai vesi polttimessa.
6. Laitteessa viallisia osia.
1. Liitä työkaapeli
2. Vaihda työkaapeli.
3. Palauta valtuutettuun huoltokeskukseen korjattavaksi.
1. Tarkista ja säädä sopivaan asetukseen.
2. Tarkista polttimen kuluvat osat ja vaihda tarpeen mukaan.
3. Tarkista että työkaapeli on kytketty työkappaleeseen.
4. Vähennä leikkausnopeutta.
5. Lisätietoja ilmanlaadun tarkastamisesta on luvussa 3, ”Poltin”.
6. Palauta valtuutettuun huoltokeskukseen korjattavaksi.
300X5396FI HUOLTO
5-5
Page 52
ESAB CUTMASTER 80
Alemmat

5.06 Virtalähteen perusosien vaihto

VAROITUS
!
Tämä jakso kuvaa perusosien vaihdon toimenpiteet. Yksityiskohtaisempia ohjeita osien vaihtamiseksi on virtalähteen huoltokäsikirjassa.
A. Kannen irrottaminen
1. Irrota MERKINTÄ-ruuvit, jotka kiinnittävät kannen
Irrota ensisijainen virta järjestel­mästä ennen polttimen, kärkien tai virtalähteen purkamista.
pääkokoonpanoon. Älä löysennä kannen alareu­nassa olevien sammutusaukkojen sisällä olevia alempia ruuveja.
Yläruuvit
ruuvit
tarkistettava huoltoaikataulun mukaisesti (luku 5.02) ja joko puhdistettava tai vaihdettava.
1. Poista virta virransyötöstä; kytke kaasunsyöttö pois käytöstä (OFF) ja vuodata järjestelmä alas.
2. Irrota järjestelmän kansi. Lisätietoja on tämän luvun kohdassa “Kannen poisto”.
3. Etsi sisäinen ilmajohto ja kiinnike suodatinsar­jasta. Numero 1 seuraavassa kuvassa.
4. Pidä jakoavainta tai vastaavaa työkalua lukitus­rengasta vasten suodatinsarjan liittimellä, vedä sitten letkua vapauttaaksesi sen. (Numerot 2 ja 3 seuraavassa kuvassa.)
1
Paikat
Alemmat ruuvit
Art # A-08429FI
2. Vedä varovasti suoja ylös ja laitteesta pois.
B. Kannen asennus
1. Liitä maadoitusjohto uudelleen, jos tarpeen.
2. Laita kansi virtalähteen päälle, niin että kannen alareunojen aukot osuvat alaruuveihin.
3. Kiristä alaruuvit.
4. Asenna ja kiristä yläruuvit.
C. Suodatinelementtisarjan vaihto
Art # A-07989FI
2
3
4
5
6mm
5. Poista asennus suodatinelementtisarjasta sijoit­tamalla 6 mm kuusiokoloavain sisäiseen kuusio­koloon ja kääntämällä sitä vastapäivään (vasem­malle). Numerot 4 ja 5 edellisessä kuvassa.
Suodatinelementtisarja on takapaneelissa. Jotta jär­jestelmän suorituskyky paranisi, suodatinelementti on
5-6 HUOLTO 300X5396FI
Page 53
6. Irrota syöttölinja suodatinelementtisarjasta.
Art # A-02476FI
Suodatinelementti
(Kuvastonumero
9-7741)
Kotelo
Suoja
Hammastettu
liitäntä
Jousi
Koottu suodatin
O-rengas
(Kuvastonumero
9-7743)
7. Poista suodatinelementtisarja taka-aukon kautta.
HUOMIO!
Jos vaihdetaan tai puhdistetaan ainoastaan suodattimen osaa, katso seuraavaa kuvaa purkamisesta.
Suodatinelementti
8. Asenna uusi tai puhdistettu kokoonpano peruut­tamalla nämä menettelyt.
9. Kytke ON (PÄÄLLE) ilmansyöttö ja tarkista vuoto­jen vuoksi ennen kannen uudelleenasentamista.
Valinnaisen yksivaiheisen suodatinelementin
vaihto
Nämä ohjeet soveltuvat sähkönsyöttöihin, joihin on asennettu valinnainen yksivaiheinen suodatin.
Virransyöttö pysähtyy automaattisesti, kun suodatinele­mentti on täysin kyllästynyt. Suodatinelementti voidaan poistaa kotelostaan, kuivata ja käyttää uudelleen. Anna elementin kuivua 24 tunnin ajan. Vaihtosuodatinele­mentin luettelonumeron voi tarkistaa luvusta 6, ”Vara­osaluettelo”.
ESAB CUTMASTER 80
Valinnaisen yksivaiheisen suodatinelementin vaihto
5. Poista suodatinelementti kotelosta ja laita ele­mentti sivuun kuivumaan.
6. Pyyhi kotelon sisäosa puhtaaksi, liitä sitten vaih­tosuodatinelementti avoin puoli ensin.
7. Vaihda kotelo kannessa.
8. Kiinnitä kaasunsyöttö uudelleen.
HUOMIO!
Jos laite vuotaa kotelon ja kannen välistä, tarkista, onko O-renkaassa reikiä tai muita vaurioita.
Valinnaisen kaksivaiheisen suodatinelementin
vaihto
Kaksivaiheisessa ilmansuodattimella on kaksi suodati­nelementtiä. Kun suodatinelementit likaantuvat, virran­syöttö jatkaa toimintaansa, mutta leikkauksen laatu voi muuttua kelpaamattomaksi. Vaihtosuodatinelementin lu­ettelonumeron voi tarkistaa luvusta 6, ”Varaosaluettelo”.
1. Poista virta virransyötöstä.
2. SULJE ilmansyöttö ja poisvuodatusjärjestelmä ennen suodattimen purkamista suodatinelemen­tin muuttamiseksi.
3. Irrota kaasuletku.
4. Kierrä suodattimen kantta vastapäivään ja irrota se. Suodatinelementti on kotelon sisällä.
300X5396FI HUOLTO
1. SULJE ensisijainen tulovirta.
2. SULJE ilmansyöttö ja poisvuodatusjärjestelmä.
5-7
Page 54
ESAB CUTMASTER 80
Ensimmäisen ja
kasetit (merkitty)
VAROITUS
!
3. Löysää suodatinkokoonpanon päällä olevat kaksi ruuvia tarpeeksi, että suodattimen osat voivat liikkua vapaasti.
4. Merkitse vanhojen suodatin-osien paikka ja suunta.
5. Liu'uta ulos vanhat suodatinelementit.
Kytke ilmansyöttö aina POISSA PÄÄLTÄ ja tyhjennä järjestelmä ennen Suodatinkokoon­panon purkamista välttääksesi vaurioita.
toisen vaiheen
Art # A-02942FI
Valinnaisen kaksivaiheisen suodattimen vaihto
6. Liu’uta vaihtosuodatuselementit suodatinsarjaan samalla tavalla kuin yllä vaiheessa 4 on kuvattu.
7. Kiristä käsin kaksi mutteria tasaisesti ja sitten kaikki mutterit vääntömomentilla 2,3–3,4 Nm (20–30 tuumaa per pauna). Väärä vääntömomentti voi vahingoittaa tiivistettä.
8. Syötä kokoonpanoon hitaasti ilmanpainetta ja katso, esiintyykö vuotoja.
HUOMIO!
Pieni ilmavuoto liittimen pohjasta on normaalia.
Osien vaihtamisen esittely päättyy tähän.
5-8 HUOLTO 300X5396FI
Page 55
KAPPALE 5 POLTIN:
Alempi O-rengas
Art # A-03725FI
ATC-urosliitin
Art #A-03791FI_AB
Kaasuliitin
O-rengas #8-0525
HUOLTO
ESAB CUTMASTER 80

5T.01 Yleiskunnossapito

HUOMIO!
Lisätietoja yleisten ja vikailmoitus­valojen kuvauksista on luvussa 5: ”Järjestelmä”.
Polttimen puhdistus
Vaikka noudattaisit varotoimenpiteitä ja käyttäisit polttimessa vain puhdasta ilmaa, polttimen sisä­osaan muodostuu likaa. Tämä kasauma voi vaikut­taa apukaaren laukaisuun ja polttimen leikkauksen kokonaislaatuun.
VAROITUS
Kytke irti järjestelmän ensisijainen virtalähde ennen polttimen tai pol­tinletkujen purkamista. ÄLÄ koske polttimen sisäosiin, kun virtalähteen AC-merkkivalo palaa.
Polttimen sisäosa on puhdistettava sähkökontakti­puhdistimella pumpulitukkoa tai pehmeää kosteaa rättiä käyttäen. Vaikeissa tapauksissa poltin voidaan irrottaa letkuista ja puhdistaa perusteellisemmin kaa­tamalla polttimeen sähköpintojen puhdistusainetta ja puhaltamalla se puhtaaksi paineilmalla.
Uran yläpinta tuuletusaukoilla on oltava auki
Ylempi O-rengas oikeaan uraan
Kierteet
Poltinpään O-rengas
VAROITUS
!
O-renkaan voitelu
Poltinpään ja ATC-urosliittimen O-rengas tulee voi­della säännöllisin väliajoin. Näin O-renkaat pysyvät taipuisina ja antavat sopivan eristyksen. O-renkaat kuivuvat, muuttuvat kovaksi ja halkeavat, mikäli niitä ei voidella säännöllisesti. Tämä voi johtaa mahdol­lisiin suoritusongelmiin.
O-renkaisiin kannattaa levittää voiteluainetta (luettelonro 8-4025) hyvin ohut kerros viikoittain.
Kuivaa poltin perusteellisesti ennen uudelleenasennusta.
ATC:n O-rengas
HUOMIO!
ÄLÄ käytä muita voiteluaineita tai rasvaa, sillä niitä ei välttämättä ole suunniteltu toimimaan korkeissa läm­pötiloissa tai ne voivat sisältää tunte­mattomia aineita, jotka voivat reagoida ympäristön ilman kanssa. Tämä reak­tio voi jättää saasteet polttimen sisälle. Mikä tahansa seuraavista olosuhteista voi johtaa epäjohdonmukaiseen suori­tuskykyyn tai lyhentää osan elinajan.
300X5396FI HUOLTO
5T-9
Page 56
ESAB CUTMASTER 80
Leikkaussuojan kansi
Hyvä vihje
Kulunut kärki
A-03406FI
Art # A-08064FI
Jousella varustettu
Jousella varustettu alaosan
Kulunut elektrodi
Uusi elektrodi
Art # A-03284FI
5T.02 Polttimen kuluvien osien
tarkistus ja vaihto
VAROITUS
Kytke irti järjestelmän ensisijainen
Poista polttimen kuluvat osat seuraavalla tavalla:
1. Pura ja poista suojakansi polttimesta.
virtalähde ennen polttimen tai poltin­letkujen purkamista. ÄLÄ koske polttimen sisäosiin, kun virtalähteen AC-merkkivalo palaa.
HUOMIO!
Suojakuori pitää kärkeä ja käyn­nistinpatruunaa paikallaan. Ase­ta polttimen suojakansi ylöspäin, jotteivät nämä osat putoa, kun kansi poistetaan.
HUOMIO!
Kuonan kasautuminen suojakannes­sa, jota ei voi irrottaa, voi vaikuttaa järjestelmän käyttöön.
4. Irrota kärki. Tarkista liiallisen kulumisen (johon viittaa pitkulainen tai ylimittainen aukko) varalta. Puhdista tai vaihda terä tarpeen mukaan.
Esimerkki kärjen kulumisesta
5. Poista käynnistyspatruuna. Tarkista liiallisen ku­lumisen, tukkeutuneiden kaasureikien tai värjäy­tymien varalta. Tarkista alaosan sopivuus vapaan liikkuvuuden takia. Vaihda tarpeen mukaan.
alaosan kotelon täysi tiiviste
liitin nollauskytkimessä / jatkelaite
2. Tarkista onko kansi vaurioitunut. Jos se on vau­rioitunut, pyyhi se puhtaaksi tai vaihda.
Art # A-08067FI
Suojakannet
3. Jos polttimessa on suojakannen runko ja suoja­kansi tai ohjain, varmista, että suojus tai ohjain on kierretty tiukasti kiinni suojakannen runkoon. O-rengas voi (ainoastaan) suojatuissa vetoleik­kauksissa olla suojakannen ja vetosuojan kannen välissä. Älä voitele O-rengasta.
Suojakupin
runko
O-renkaan nro
8-3488
6. Vedä elektrodi suoraan ulos polttimen päästä. Tarkista elektrodin pinta etsien liiallisia kulumisia. Katso seuraavaa kuvaa.
Elektrodin Kuluminen
7. Asenna elektrodi uudelleen työntämälle se suo-
raan polttimen päähän, niin että se napsahtaa paikalleen.
8. Asenna haluamasi aloituspatruuna ja kärki polt-
timen päähän.
9. Kiristä suojakansi käsin, kunnes se istuu poltti­men päällä. Jos tunnet vastusta kupin asennuk­sen aikana, tarkista kierteet ennen jatkamista.
5T-10
HUOLTO 300X5396FI
Art # A-03878FI
Tämä päättää osien vaihtotoimenpiteiden esittelyn.
Page 57
ESAB CUTMASTER 80

KAPPALE 6: VARAOSALUETTELO

6.01 Johdanto

A. Varaosaluettelon erittely
Varaosaluettelo erittelee kaikki vaihdettavissa olevat komponentit. Osalistat on järjestetty seuraavalla tavalla:
Osio "6.03 Virtalähteen vaihtaminen" Osio "6.04 Virtalähteen osien vaihtaminen" Osio "6.05 Vaihtoehdot ja tarvikkeet" Osio "6.06 Käsipolttimen varaosat" Osio "6.07 Varaosat konepolttimille, joiden letkut ovat suojaamattomat" Osio "6.08 Polttimen kuluvat osat (SL60)" Osio "6.09 Polttimen kuluvat osat (SL100)"
HUOMIO!
Jos luettelosta ei käy ilmi varaosan tuotenumero, osan voi tilata ilmoitetun luettelonumeron avulla.
B. Palautukset
Jos tuote on palautettava huoltoon, ota yhteys jälleenmyyjääsi. Ilman asianmukaista lupaa palautettuja materiaaleja ei hyväksytä.

6.02 Tilausohjeet

Tilaa varaosat tuotenumeron ja osan tai kokoonpanon täyden kuvauksen mukaan, kuten osaluettelossa on lueteltu kul­lekin tuotteelle. Ilmoita myös virtalähteen malli- ja sarjanumero. Osoita kaikki tiedustelusi valtuutetulle jälleenmyyjällesi.

6.03 Virtalähteen vaihtaminen

Seuraavat kappaleet lisättiin vaihtovirransyöttöön: työkaapeli & puristin, tulovirtakaapeli, kaasunpaineen säädin / suodatin ja käyttöohje.
Määrä Kuvaus Luettelonro
1 ESAB Cutmaster 80 CE-virtalähde 400/415 VAC, 3-vaiheinen, 50/60 Hz, syöttövirtakaapeli 0559313304

6.04 Virtalähteen osien vaihtaminen

Määrä Kuvaus Luettelonro
1 Säädin 9-0115 1 Suodatinkokoonpanon vaihtokappale 9-0116 1 Virtajohto 208/230 V:n virtalähdettä varten 8-4384 1 Virtajohto 400 V:n virtalähdettä varten 9-0218
300X5396FI VARAOSALUETTELO
6-1
Page 58
ESAB CUTMASTER 80
Suodatinelementti
Koottu suodatin
Ensimmäisen ja
kasetit (merkitty)

6.05 Vaihtoehdot ja tarvikkeet

Määrä Kuvaus Luettelonro
1 Yksivaiheinen suodatinsarja (mukana suodatin ja letku) 7-7507 1 Suodattimen vaihtorunko 9-7740 1 Suodattimen vaihtoletku (ei kuvassa) 9-7742 2 Vaihtosuodatinelementti 9-7741 1 Kaksivaiheinen suodatinsarja (mukana letku ja kiiinnitysruuvit) 9-9387 1 Kaksivaiheinen ilmansuodatinkokoonpano 9-7527 1 Ensimmäisen vaiheen kasetti 9-1021 1 Toisen vaiheen kasetti 9-1022 1 Työkaapelin jatkojohto (15,2 m / 50 jalkaa) ja kiinnike 9-8529 1 Monikäyttöiset kärryt 7-8888 1 Automaatioliitäntäsarja 9-8310 1 7,6 m:n (25 jalkaa) CNC-kaapeli automaatioliitäntäsarjalle 9-1008 1 10,7 m:n (35 jalkaa) CNC-kaapeli automaatioliitäntäsarjalle 9-1010 1 15,2 m:n (50 jalkaa) CNC-kaapeli automaatioliitäntäsarjalle 9-1011 1 Nailoninen pölysuojus 9-7071
Kotelo
(Kuvastonumero
9-7741)
Jousi
O-rengas
(Kuvastonumero
9-7743)
Suoja
Hammastettu
liitäntä
Art # A-02476FI
toisen vaiheen
Art # A-02942FI
Valinnainen yksivaiheinen suodatinsarja Valinnainen kaksivaiheinen suodatinsarja
6-2
VARAOSALUETTELO 300X5396FI
Page 59
ESAB CUTMASTER 80

6.06 Käsipolttimen varaosat

Tuotenro Määrä Kuvaus Luettelonro
1 1 Polttimen kahvan vaihtosarja (sisältää tuotenrot 2 & 3) 9-7030 2 1 Laukaisinkokoonpanon vaihtosarja 9-7034 3 1 Kahvan ruuvisarja (5 kutakin, 6–32 x 1/2" kantaruuvi ja ruuviavain) 9-8062 4 1 Poltinpääkokoonpanon vaihtosarja (sisältää tuoteet nro 5 & 6) 9-8219 5 1 Iso O-rengas 8-3487 6 1 Pieni O-rengas 8-3486 7 Letkukokoonpanot ja ATC-liittimet (mukana kytkinkokoonpanot) 1 SL60, 20 jalan pituinen letkukokoonpano ja ATC-liitin 4-7834 1 SL60, 50 jalan pituinen letkukokoonpano ja ATC-liitin 4-7835 1 SL100, 20 jalan pituinen letkukokoonpano ja ATC-liitin 4-7836 1 SL100, 50 jalan pituinen letkukokoonpano ja ATC-liitin 4-7837 8 1 Kytkinsarja 9-7031 10 1 Polttimen hallintakaapelin sovitin (mukana tuote nro 11) 7-3447 11 1 Läpivientiaukon suojus 9-8103
1
8
2
4
5
6
3
7
300X5396FI VARAOSALUETTELO
Art # A-07993FI
6-3
Page 60
ESAB CUTMASTER 80

6.07 Varaosat konepolttimille, joiden letkut ovat suojaamattomat

Tuotenro Määrä Kuvaus Luettelonro 1 1 Poltinkokoonpano ilman letkuja (mukana tuotteet 2, 3 ja 14) 9-8220
2 1 Iso O-rengas 8-3487 3 1 Pieni O-rengas 8-3486 4 1 PIP-kytkinsarja 9-7036 5 Suojaamattomien automaattiletkujen kokoonpano ja ATC-liittimet 1 1,5 m:n (5 jalan) letkukokoonpano ja ATC-liitin 4-7850 1 3,05 m:n (10 jalan) letkukokoonpano ja ATC-liitin 4-7851 1 7,6 m:n (25 jalan) letkukokoonpano ja ATC-liitin 4-7852 1 15,2 m:n (50 jalan) letkukokoonpano ja ATC-liitin 4-7853 6 Suojaamattomat koneistetut letkukokoonpanot ja ATC--liittimet 1 1,5 m:n (5 jalan) letkukokoonpano ja ATC-liitin 4-7842 1 3,05 m:n (10 jalan) letkukokoonpano ja ATC-liitin 4-7843 1 7,6 m:n (25 jalan) letkukokoonpano ja ATC-liitin 4-7844 1 15,2 m:n (50 jalan) letkukokoonpano ja ATC-liitin 4-7845 7 1 279 mm:n (11") teline 9-7041 8 1 279 mm:n (11") asennusputki 9-7043 9 1 Päätykansikokoonpano 9-7044 10 2 Runko, alusta, puristin 9-4513 11 1 Piikki, alusta, puristin 9-4521 12 1 Polttimen pidinholkki 7-2896 13 1 PIP-mäntä ja palautusjousisarja 9-7045 1 Hammaspyöräkokoonpano (ei kuvassa) 7-2827 1 126 mm:n (5") asetusputki (ei kuvassa) 9-7042
HUOMIO!
* Ei sisällä ohjauskaapelin sovitinta tai läpivientiaukon suojusta.
6-4
VARAOSALUETTELO 300X5396FI
Page 61
1
10
ESAB CUTMASTER 80
9
7
8
10
2
3
4
13
11
12
5 & 6
A-07994FI
300X5396FI VARAOSALUETTELO
6-5
Page 62
ESAB CUTMASTER 80
n n

6.08 Polttimen kuluvat osat (SL60)

Käynnistä patruuna
9-8213
VETOKÄRJEN
LEIKKAUS
40A
LEIKATAAN
50-60A
LEIKATAAN
60A 9-8210
Kärjet:
20A 9-8205 30A 9-8206 40A 9-8207 60A 9-8252
LEIKKAUSSUOJAN
AVULLA
LEIKKAAMINEN
Kärki:
40A 9-8208
LÄPIVIENTI
LEIKKAUS
LEIKKAUSSUOJAN
AVULLA
LEIKKAAMINEN
Kärjet:
50-55A 9-8209
LÄPIVIENTI
LEIKKAUS
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
O-renkaan nro 8-3488
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
O-renkaan nro 8-3488
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
Suojus, ohjain
9-8243
Suojus, leikkaava
40A 9-8244
Suojus, ohjain
9-8243
Läpiviennin ohjain
9-8251
Suojus, leikkaava
50-60A 9-8235
Suojus, ohjain
9-8243
Läpiviennin ohjain
9-8281
Elektrodi
9-8215
Art # A-12790FI
O-renkaan nro 8-3488
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
70-120A
LEIKATAAN
LEIKKAUSSUOJAN
AVULLA
LEIKKAAMINEN
Kärjet:
70A 9-8231
80A 9-8211
90/100A 9-8212
120A 9-8253
LÄPIVIENTI LEIKKAUS
40-120A
TALTTAUS
Kärjet:
Kärjellä uurtaminen A 9-8225 (40 Ampeeria enint.)
Kärjellä uurtaminen B 9-8226 (50 - 100 Ampeeria)
Kärjellä uurtaminen C 9-8227 (60 - 120 Ampeeria)
Kärjellä uurtaminen D 9-8228 (60 - 120 Ampeeria)
Kärjellä uurtaminen E 9-8254 (60 - 120 Ampeeria)
Suojakupin
runko,
9-8237
Suojus, leikkaava
70-100A 9-8236
Suojus, ohjain
9-8243
Läpiviennin ohjain
9-8281
Suojus, uurtava
9-8241
HUOMAUTUS ESAB CutMaster käyttää 60 A ja vähemmän ESAB CutMaster käyttää 80 A ja vähemmän ESAB CutMaster käyttää 100 A ja vähemmä ESAB CutMaster käyttää 120 A ja vähemmä
6-6
VARAOSALUETTELO 300X5396FI
Page 63

6.09 Polttimen kuluvat osat (SL100)

Manuaali 9-8215
Leikkaussuojan kuppi
Leikkaussuojan kuppi
Leikkaussuojan kuppi
Manuaalileikkuri
ohmisella liittimellä
9-8259
ESAB CUTMASTER 80
Automaattileikkuri
ohmisella liittimellä
9-8224
Elektrodi
Automaattinen
9-8232
Käynnistys-
patruuna
9-8213
20-40A
LÄPIVIENTI
LEIKKAUS
50-60A
LÄPIVIENTI
LEIKKAUS
Raskaaseen
käyttöön tarkoitettu
aloituspatruuna
Vain muu kuin HF
9-8277
70-120A
LÄPIVIENTI
LEIKKAUS
Kärki:
20A 9-8205 30A 9-8206 40A 9-8208
Kärjet:
50-55A 9-8209
60A 9-8210
Kärjet:
70A 9-8231
80A 9-8211
90/100A 9-8212
120A Auto 9-8233
120A Manual 9-8253
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
Suojakupin
runko,
9-8237
Suojakuppi
9-8218
Suojus, kone 40A 9-8245
Suojus, ohjain 9-8243
9-8235
Suojus, kone 50-60A 9-8238
Suojus, ohjain 9-8243
70-100A 9-8236
120A 9-8258
Suojus, kone 70-100A 9-8239
Suojus, kone 120A 9-8256
Suojus, ohjain 9-8243
40-120A
UURRE
Kärjet:
Kärki A 9-8225 (40 Ampeeria enint.)
Kärki B 9-8226 (50 - 120 Ampeeria)
Kärki C 9-8227 (60 - 120 Ampeeria)
Kärki D 9-8228 (60 - 120 Ampeeria)
Art # A-08066FI
Kärki E 9-8254 (60 - 120 Ampeeria)
300X5396FI VARAOSALUETTELO
Suojakupin
runko,
9-8237
Suojakuppi, uurtava
9-8241
6-7
Page 64
ESAB CUTMASTER 80
Tämä sivu on jätetty tarkoituksella tyhjäksi
6-8
VARAOSALUETTELO 300X5396FI
Page 65
ESAB CUTMASTER 80
TULOS:Kaasun virtaus päättyy.

LIITE 1: TOIMINTAJÄRJESTYS (LOHKOKAAVIO)

TOIMINTO:
Sulje ulkoinen
katkaisin.
TULOS:
virtaa järjestelmään
Liitä kaapeli kiinni työkappaleeseen.
Aseta lähtöampeeri.
Järjestelmä on käyttövalmis.
TOIMINTO:
ON/OFF-kytkin tilaan ON
TULOS:
AC-merkkivalo PÄÄLLÄ
Kaasun merkkivalo
on PÄÄLLÄ, kun
syöttöpaine on riittävä
virransyötön toimintaan
Virtapiiri valmis.
TOIMINTO:
TULOS:
TOIMINTO:
AJA / Rapid Auto
Restart / ASETA
/ SALPA asentoon
ASETA
TULOS:
Kaasu virtaa
säätöpaine.
Poltin kauemmaksi työskentelyalueesta
/ ASETA / SALPA asentoon
tai tilaan Rapid Auto Restart
(kovertamista, viimeistelyä tai
(aktiivisessa tilassa).
TOIMINTO:
AJA / Rapid Auto Restart
RUN (sopii useimpiin
käyttötarkoituksiin)
muuta metallin
käsittelyä varten)
tai salpaus muita
käyttötarpeita varten (polttimen kytkin voidaan vapauttaa pääkaaren
siirron jälkeen).
TOIMINTO:
TULOS:
TOIMINTO:
Suojaa silmäsi ja aktivoi
polttimen kytkin (START)
Tuulettimet käynnistyvät. Kaasu
virtaa lyhyen aikaa ja loppuu
sen jälkeen. Kaasu käynnistyy
Vapauta polttimen kytkin.
viimeisen virtauksen jälkeen.
(Tuulettimet pysyvät päällä
TULOS:
uudelleen.
DC-ilmaisin PÄÄLLÄ
Pilottikaari käynnissä.
TOIMINTO:
TULOS:
Pääkaari pysähtyy.
Kaasun virtaus loppuu
10 minuuttia polttimen
käytön jälkeen [START])
Pilottikaari käynnistyy automaattisesti
OHJAINKAARI
TOIMINTO:
ON/OFF-kytkin
tilaan OFF
TULOS:
Kaikki merkkivalot pois päältä.
Virransyötön tuulettimet
sammuvat.
Pääkaari pysähtyy.
uudelleen.
TOIMINTO:
Poltin on siirretty
siirtoetäisyydelle työkappaleesta.
TULOS:
Pääkaari siirtyy.
Pilottikaari suljettu.
TOIMINTO:
Irrota tulon
virtajohto tai avaa
ulkoinen irrotus.
TULOS:
Ei virtaa järjestelmään.
Art #A-08793FI_AB
300X5396FI LIITE
A-1
Page 66
ESAB CUTMASTER 80
1/ 3
f
f
1
2
Mo de l:
U
1
1
1
1max 1eff
I
I
U
2
S/N
U
0
=
X
Standardisymbolit
Ø
AC DC
Vaihe
HUOMAUTUS:
1. Symboli ilmaisee yksi- tai kolmivaiheista AC-tuloa, staattista taajuusmuuntajan eristämää tasasuuntaajaa, DC.
2. Ilmaisee sisääntulojännitteen tälle virransyötölle. Useimmat virtalähteet sisältävät merkinnän virtajohdossa, joka näyttää syöttövirran vaatimukset käytetylle virransyötölle.
3. Ylärivi: Enimmäiskäyttömäärän arvot. IEC-toimintajakson arvo lasketaan kansainvälisen sähkötekniikan toimikunnan (IETC) määrittelemällä tavalla . TDC-toimintajakson arvon määrittelee virransyötön valmistajan testaukset. Toinen rivi: Leikkauksen nimelliset virta-arvot. Kolmas rivi: Tavanomaiset kuormitusjännitealueet.
4. Tietomerkinnän muita osioita voidaan soveltaa virransyötön muihin osiin.
I
Art # A-12765FI_AB
Da te of Mf r:
Lähdön alue (virta/jännite)
Virransyötön tyyppi (huomautus 1)
Lähtövirran tyyppi
Nimellinen kuormittamaton jännite
Plasmaleikkurin symboli
Valmistajan nimi tai logo, sijainti, malli ja sarjanumero ja tuotannon koodi
Tavanomainen kuormitusjännite
Standardin mukainen suoja tämän tyyppiselle virransyötölle
Käyttömäärän tiedot (huomautus 3)
Käyttömäärän tekijä
Virtalähteen ominaisuudet (Vaihe, AC- tai DC­virtavaihtoehtojen Hz)
Virtalähteen symboli
Nimellinen syöttöjännite (huomautus 2)
Nimellinen enimmäissyöttövirta
Suurin tehollinen syöttövirta
Suojaustaso

LIITE 2: TIETONIMIKE INFORMAATIO

A-2
LIITE 300X5396FI
Page 67
ESAB CUTMASTER 80
1
2
3
4
5
6
7
8
5
6
7
8
1
2
3
4
ATC-naaraspistorasia
Etunäkymä
Pilotti
Pilotti
6 - Avoin
7 - Avoin
8 - Avoin
5 - Avoin
Negatiivi/ Plasma
6 - Avoin
7 - Avoin
5 - Avoin
2 - PIP
3 - Kytkin
4 - Kytkin
1 - PIP
4 - Vihreä/
kytkin
2- Oranssi/ PIP
3 - Valkoinen/ kytkin
1 - Musta/ PIP
Negatiivi/ Plasma
8 - Avoin
ATC-urosliitin
Etunäkymä
A-03701FI_AB
ATC-naaraspistorasia
Etunäkymä
ATC-urosliitin
Etunäkymä
Negatiivi/Plasma
3 - Valkoinen – riippuva liitin
4- Musta –
riippuva liitin
2 - Oranssi/ PIP
1 - Musta/PIP
Pilotti
2 - PIP
1 - PIP
6 - Avoin
7 - Avoin
5 - Avoin
8 - Maadoitus
8 - Vihreä – Roikkuvan liittimen maadoitus
5 - Valkoinen / ei käytössä
7 - Vihreä /
ei käytössä
6 - Avoin
SUOJAAMATON KONEPOLTIN
3 - Kytkin
4 - Kytkin
Art # A-03799FI
Negatiivi/Plasma
Pilotti
1
2
3
4
5
6
7
8
5
6
8
1
2
3
4
7

LIITE 3: POLTTIMEN NASTOJEN TOIMINTAKAAVIOT

A. Käsipolttimen nastojen toimintakaavio
B. Mekaanisen (koneellisen) polttimen nastojen toimintakaavio
300X5396FI LIITE
A-3
Page 68
ESAB CUTMASTER 80
Poltin: Käsipoltin SL60 / SL100 Kytkennät: Polttimen kytkennät ATC-kytkimen avulla Virransyöttö: ATC-pistorasialla
Pilotti
Negatiivi/Plasma
Virransyöttö
PIP-
kytkin
ATC-urosliittimen
kytkin
ATC-
naaraspistorasia
Pilotti
Negatiivi/Plasma
Musta
Oranssi
Polttimen
johto
Polttimen
pää
Virransyötön
piireihin
Art # A-03797FI
1 2 5 6 4 3 8 7
1 2 5 6 4 3 8 7
Polttimen
kytkin
Vihreä
Valkoinen
Virransyötön
piireihin
Poltin: Suojaamaton mekaaninen laitepoltin SL100 Kytkennät: Kytkennät ATC-liittimelle ja ulkoiselle riippuvalle liittimelle Virransyöttö: ATC-naaraspistorasia
Pilotti
Negatiivi/Plasma
Virransyöttö
Kaukosäätimelle
Erillinen
kaukosäätimen
liitin
PIP-
kytkin
Ei
käytössä
ATC-
urosliittimen
kytkin
ATC Female
Receptacle
Pilotin liitännät
Negatiivi/Plasmapää
Polttimen
johto
Polttimen
pää
Art # A-03798FI
1 2 5 6 4 3 8 7
Virransyötön
piireihin
Vihreä
Virransyötön
piireihin
1 2 5 6 4 3 8 7
Musta
Valkoinen
Vihreä
Musta
Oranssi
Valkoinen

LIITE 4: POLTTIMEN KYTKENTÄKAAVIOT

A. Käsipolttimen kytkentäkaavio
B. Mekaanisen polttimen kytkentäkaavio
LIITE 300X5396FI
A-4
Page 69
ESAB CUTMASTER 80
Tämä sivu on tarkoituksellisesti jätetty tyhjäksi
300X5396FI LIITE
A-5
Page 70
ESAB CUTMASTER 80
5
4

LIITE 5: JÄRJESTELMÄKAAVIO, 400 V YKSIKÖT

D
CE UNITS
*
ONLY
L1
L2
L3
GND
C
380/400/415V OR 600V 3 PH AC INPUT
PRIMARY POWER CONNECTIONS: USE L1, L2, L3 & GND
B
40 PIN RIBBON CABLE SIGNALS
1
-V_OUT_SIGNAL
2
/TIP_VOLTS
3
/TIP_SENSE
4
/460V_IN
5
/230V_IN
6
CUR_SET
7
/RAR (RAPID AUTO RESTART)
8
/INRUSH
9
/W1_ON
10
/SHDN
11
/TORCH_SOLENOID
12
/SOLENOID_ON
13
/OK_TO_MOVE
14
/FAN_ON
15
/LATCH_ACTIVE
16
/TORCH_SWITCH
17
/PIP
18
AC_ON
19
CSR
20
/TORCH_SOLENOID_DETECT
21
/OVERTEMP
22 23 24 25 26 29 34 35 36 37 38 39
V_IN +12VDC +12VDC COMMON COMMON MAIN_PCB_ID 460_IN +3.3VDC TXD RXD COMMON D
A
A-12767_AA
*
1
2
3
4
EMI FILTER
EMI
*
CHOKE
COMMON COMMON COMMON +12 VDC SUPPLY +48 VDC SUPPLY CURRENT DEMAND TIP DRAG SENSE
/SOLENOID
GAS CONTROL
REGULATOR
PRI 1 PRI 1
AB
SOLENOID VALVE
PRESSURE TRANSDUCER
123
PRI 4 PRI 4
PRI 3PRI 3
DC
ATC
BIAS
SW1SW1
1 3
2 4
1
2
3
4
W1W1
M-L M-L M-L L-M L-M L-M L-M L-M L-M L-M L-M L-M L-M L-M L-M M-L M-L M-L M-L M-L M-L M-L M-L M-L M-L M-L M-L M-L L-M M-L M-L L-M M-L
5
L1
L2
L3
L4
5
6
SERIAL PORT
Current ControlCurrent Control
LATCH
SET
RUN
RAR
W1W1
T1
T2
T3
T4
ACAC
OVERTEMPOVERTEMP
GASGAS
DCDC
ERRORERROR
1 2 3 4 5
7
8
9
7A
J6J6
1 2
J4J4
1 2 3 4 5
INRUSH
RESISTORS
AC1AC1
AC2AC2
AC3AC3
24VAC
24 VAC RETURN
3.3VDC TXD RXD
D
J2
J1
ERROR INDFAULT
MAX 90 85 80 75 70 65 MIN
TEST POINTS
TP1 TP2 TP3 TP4 TP5 TP6 TP7
+12VDC
PCB3
+12VDC
K1K1
/INRUSH
D1
D59 PCRD59 PCR
D78 CSRD78 CSR
40 CIRCUIT
RIBBON CABLE
OVER PRESSURE INTERNAL ERROR SHORTED TORCH CONSUMABLES MISSING START ERROR PARTS IN PLACE INPUT POWER UNDER PRESSURE
GND +12 VDC +5 VDC
3.3 VDC
0.v - 5.0 VDC / 0-100PSI
1.8 VDC POT. DEMAND
D1D1
LOGIC PCB
SUPPLY
J1J1
MTH1MTH1
C1-C4*+C1-C4*
+
MTH4MTH4
MTH6MTH6
C5-C8*+C5-C8*
+
MTH7MTH7
PCB2
INPUT CAPACITOR PCB
C3 & C5 may not be installed
MAIN PCB ASSY
PCB1
0-100PSI / 0-4.5VDC
4
MTH2MTH2
MTH3MTH3
MTH5MTH5
MTH8MTH8
MAXMAX
9090
8585
8080
7575
7070
6565
MINMIN
+5VDC
PRI 2 PRI 2
Q1
Q2
TEST POINTS
GND1 GND2 GND3 +12V1 48V1 I_DMD_1 TIP_SEN
+12VDC
J5J5
123
SOL1SOL1
FILTER AIR INLET
J3J3
1 2 3
A-6
LIITE 300X5396FI
Page 71
ESAB CUTMASTER 80
3
2
1
11
11
11
TS1TS1
T1T1
-V OUT 1-V OUT 1
ELECTRODE1ELECTRODE1
WORK1WORK1
L1L1
ATC CONNECTOR
J1J1
1 2 3 4 5 6 7 8
J2J2
14 13 12 11 10 9 8 7 6 5 4 3 2 1
-
+
OK TO MOVE
}
(5A @250VAC / 30VDC)
/START / STOP
}
(Sink 50mA @12VDC)
E64
TIP1TIP1
E35
J9J9
78
1
79
2
80
3
81
4
82
5 6
83
7
P10P10
J10J10
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
J11J11
1
+12VDC
2
TEMP
/OVERTEMP
CIRCUIT
NTCNTC
D3
SEC2SEC2
Q5
/START
24VAC RETURN
24VAC SUPPLY
OK-TO-MOVE
CHOKE1CHOKE1
PILOT IGBTQ5PILOT IGBT
/PIP
+12VDC
SEC1SEC1
1TORCH
PIP SWITCHPIP SWITCH
TORCH SWITCHTORCH SWITCH
1
AUTOMATION
2
TORCH SOLENOID
3 4 5 6 7 8
WORKWORK
J2 PINOUT
D
C
13
47
811
1214
+12VDC
1
2
J7J7
+ -
MOT1MOT1
SEE A-09133
3
INTRO ECO B1357
AA AB
Last Modified:
Last Modified:
Last Modified:
+12VDC
/FAN/FAN
1
2
J8J8
NAFNAF
+
-
MOT2MOT2
Wednesday, May 06, 2009
2
DateByRevisionsRev
DateByRevisionsRev
DateByRevisionsRev
RWH 03/31/09
RWH 90/50/509931B OCE
13:16:29
13:16:29
13:16:29
P10P10
FULL FEATURED AUTOMATION INTERFACE PCB OPTION
To -V OUT 1 on PCB1
1 2 3 4 5 6 7 8
E1E1
J1J1
+12VDC
1 2
K1K1
3 4 5 6 7 8
PCB4
NOTE: UNLESS OTHERWISE SPECIFIED -
NOTE: UNLESS OTHERWISE SPECIFIED -
NOTE: UNLESS OTHERWISE SPECIFIED -
1. RESISTOR VALUES ARE EXPRESSED IN OHMS, 1/4W 5%.
1. RESISTOR VALUES ARE EXPRESSED IN OHMS, 1/4W 5%.
1. RESISTOR VALUES ARE EXPRESSED IN OHMS, 1/4W 5%.
2. CAPACITOR VALUES ARE EXPRESSED IN MICROFARADS (uF).
2. CAPACITOR VALUES ARE EXPRESSED IN MICROFARADS (uF).
2. CAPACITOR VALUES ARE EXPRESSED IN MICROFARADS (uF).
TITLE:
TITLE:
TITLE:
Schematic ESAB Cutmaster 60/80 20'/50' SL60 400V/208-460V 3ph CE/Non-CE CCC / 1/3ph CSA (Configured for 460V 3ph)
To configure DIVIDED ARC VOLTS signal output
**
No jumper installed for ARC VOLTS /16.67 Jumper pins 1 & 2 for ARC VOLTS / 30 Jumper pins 2 & 3 for ARC VOLTS / 50
123
J3J3
K1
AUTOMATION INTERFACE PCB
1
J2J2
1 2 3 4 5 6 7 8
9 10 11 12 13 14
/START / STOP
}
(-)
DIVIDED ARC VOLTS
}
*
(+) (-)
ARC VOLTS
}
(W/ 100K IN SERIES (2))
(+)
OK-TO-MOVE
}
A-12767_AA
PCB No:
PCB No:
PCB No:
Assy No:
Assy No:
Assy No:
Date:
Date:
Date:
Thursday, March 27, 2008
Drawn: References
Drawn: References
Drawn: References
RWH
Chk: App:
Chk: App:
Chk: App:
Size
Size
Size
C
C
C
DWG No:
DWG No:
DWG No:
42X1329
42X1329
42X1329
B
A
SupersedesScale
SupersedesScale
SupersedesScale
Sheet
Sheet
Sheet
of
of
of
300X5396FI LIITE
A-7
Page 72
ESAB CUTMASTER 80

Tarkistustiedot

Päiväys Tarkistustiedot Kuvaus
15.1.2015 AA Manuaalinen irrotus
14.8.2015 AB
14.11.2015 AC Uudistettu DoC, poistettu painettu teksti.
31.10.2019 AD Päivitetyt taide tiedostot, päivitetty vaatimustenmukaisuusvakuutus
Päivitetty art-kansi, Päivitetty DoC, lisätty enimmäiskäyttömäärä arvot, poistettu suojattu tas­kulamppu koneen osat kytkentää
A-8
LIITE 300X5396FI
Page 73
Tämä sivu on jätetty tarkoituksella tyhjäksi
Page 74
ESAB subsidiaries and representative offices
Europe
AUSTRIA
ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85
BELGIUM
S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 70 233 075 Fax: +32 15 257 944
BULGARIA
ESAB Kft Representative Office Sofia Tel/Fax: +359 2 974 42 88
THE CZECH REPUBLIC
ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120
DENMARK
Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03
FINLAND
ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71
FRANCE
ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24
GERMANY
ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218
GREAT BRITAIN
ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03 ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74
HUNGARY
ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186
ITALY
ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01
THE NETHERLANDS
ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44
NORWAY
AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03
POLAND
