ESAB Cutmaster® 100

PLAZEMSKO REZANJE SISTEM

SL100 1Torch™

Uporabniški

priročnik

IZHOD

Zgodovina: AD Posodobitev: 1. julija 2019 Priročnik št.: 300X5397SL

MAKS. IZHOD

120

VHODNO NAPAJANJE

FAZA

Art # A-12776SL

NAPETOST

380/400V

esab.eu

ZAHVALJUJEMO SE VAM ZA NAKUP!

Čestitamo za vaš novi izdelek ESAB. Ponosni smo, da ste naša stranka, in prizadevali si bomo, da vam zagotovimo najboljše storitve in zanesljivost v panogi. Ta izdelek je podprt z našo obširno garancijo in svetovno servisno mrežo. Če želite poiskati najbližjega distributerja ali serviserja nas obiščite v spletu na: www.esab.com.

Ta priročnik je zasnovan na način, da vam podaja navodila glede pravilne namestitve in uporabe izdelka ESAB. Vaše zadovoljstvo s tem izdelkom in njegova varna uporaba je naša največja skrb. Vzemite si čas in preberite celoten priročnik, predvsem razdelek Varnostni previdnostni ukrepi. V pomoč vam bodo pri izogibanju potencialnih nevarnosti, ki lahko obstajajo med delom s tem izdelkom.

STE V DOBRI DRUŽBI!

Priljubljena blagovna znamka izvajalcev in izdelovalcev po celem svetu.

ESAB je globalna blagovna znamka avtomatiziranega in ročni plasma rezalnih izdelkov.

Od konkurence nas ločijo vodilni in zanesljivi izdelki, ki so prestali preizkus časa. Ponosni smo na tehnične inovIzmenični tokije, konkurenčne cene, odlično dostavo, enkratne storitve za stranke in tehnično podporo ter prodajno odličnost in strokovne izkušnje na področju trženja.

Predvsem pa smo zavezani k razvijanju tehnološko napredne proizvode za dosego varnejše delovno okolje v okviru varilstva.

OPOZORILO

Prebrati in razumeti ta navodila in vašega delodajalca je načinov zagotavljanja varnosti pred namestitvijo, delovanjem ali servisiranjem opreme. Medtem ko informacije v tem priročniku proizvajalca predstavlja presojo, proizvajalec ne prevzema odgovornosti za njegovo uporabo.

Napajalnik plazemsko rezanje ESAB Cutmaster® 100 SL100 1Torch™ Uporabniški priročnik številka 300X5397SL

Objavil: ESAB Group Inc. 2800 Airport Rd. Denton, TX 76208 (940) 566-2000

www.esab.com

Avtorske pravice 2015, 2019 z ESAB

Vse pravice pridržane.

Razmnoževanje tega dela v celoti ali delno, brez pisnega dovoljenja založnika je prepovedano.

Izdajatelj ne prevzema in s tem zavrača vsakršno odgovornost za vsako pogodbenico za kakršno koli izgubo ali škodo, ki nastane zaradi napake ali opustitve v tem priročniku, ne glede na to, ali takšna napaka izhaja iz malomarnosti, nezgode, ali katerega koli drugega vzroka.

Za tiskanje Material specikacije glejte dokument 47x1909 Prvotni datum objave: 15. Januar 2015 Zgodovina: 1. julija 2019

Zapišite sledeče informacije za garancije:

Kje ste izdelek kupili:_______________________________ __________

Datum nakupa:__________________________________ ___________

Napajanje Serijska št.:___________________________ _____________

Gorilnik Serijska št.:___________________________________ _______

PREPRIČAJTE SE, DA JE UPORABNIK NAPRAVE SEZNANJEN Z NAVODILI.

PRI SVOJEM DISTRIBUTERJU LAHKO NAROČITE DODATNE KOPIJE.

POZOR

NAVODILA so namenjena za izkušene uporabnike. Če niste popolnoma seznanjeni s principi delovanja in varnostnimi ukrepi za ločno varjenje in rezanje vam priporočamo, da preberete našo knjigo “Varnostni ukrepi in varno delovanje za ločno varjenje, rezanje in nastavitve šob“, šifra: 52-529. Ne dovolite, da neizkušene osebe nameščajo, uporabljajo ali vzdržujejo opremo. Naprave ne nameščajte ali uporabljajte, če niste prebrali in popolnoma razumeli teh navodil. Za več informacij kontaktirajte svojega distributerja. Preden se odločite za nameščanje in uporabo opreme za rezanje, obvezno preberite poglavje o varnostnih ukrepih.

ODGOVORNOST UPORABNIKA

Ta oprema bo delovala v skladu z opisom in priloženimi nalepkami in/ali dodatki, ko jo boste namestili, uporabljali, vzdrževali in popravljali v skladu s priloženimi navodili. Opremo morate občasno pregledati. Opreme, ki ne deluje pravilno ali ki je slabo vzdrževana ne smete uporabljati. Manjkajoče dele in dele, ki so pokvarjeni, obrabljeni, izkrivljeni ali onesnaženi morate takoj zamenjati. Če je potrebna zamenjava ali popravilo takih delov vam priporočamo, da povprašate za nasvet (preko telefona ali pisma) pri pooblaščenem distributerju, pri katerem ste opremo kupili.

Brez pisnega dovoljenja proizvajalca opreme in njenih delov ne smete zamenjati ali spremeniti.Uporabnik te opreme bo osebno odgovoren za vse okvare, ki lahko nastanejo zaradi nepravilne uporaba, napačnega vzdrževanja, poškodb, nepravilnih popravkov ali zamenjave, ki jo je opravila tretja, nepooblaščena oseba.

PRED NAMEŠČANJEM IN UPORABO PREBERITE IN UPOŠTEVAJTE NAVODILA ZA UPORABO.

ZAŠČITITE SEBE IN DRUGE!

IZJAVA O SKLADNOSTI

Glede na

Direktiva za nizko napetost 2014/35/EU z začetkom veljavnosti 20. aprila 2016

Direktiva o EMC 2014/30/EU z začetkom veljavnosti 20. aprila 2016 Direktiva RoHS 2011/65/EU z začetkom veljavnosti 2. januarja 2013

Vrsta opreme

PLASMA REZALNI SISTEM

Tipska oznaka itd.

ESAB Cutmaster® 100, iz serjiske številke MX1518xxxxxx

Ime znamke ali blagovna znamka

ESAB

Proizvajalec in njegov pooblaščeni predstavnik Ime, naslov, telefonska številka:

ESAB Group Inc. 2800 Airport Rd Denton TX 76207 Phone: +01 800 426 1888, FAX +01 603 298 7402

Pri načrtovanju so bili upoštevani naslednji usklajeni standardi, ki veljajo v EGP:

IEC/EN 60974-1:2017 / AMD1:2019 Oprema za obločno varjenje - Del 1: Viri energije za varjenje. IEC/EN 60974-10:2014 / AMD1:2015 Založnik 2015-06-19 Oprema za obločno varjenje - Del 10: Zahteve za elektromagnetno združljivost (EMC)

Dodatne informacije: Omejitev uporabe, oprema razreda A, ni predvidena za uporabo na stanovanjskih lokacijah.

Podpisani proizvajalec ali pooblaceni proizvajalcev zastopnik znotraj obmocja EGP s podpisom tega dokumenta izjavlja, da je obravnavana oprema skladna s predhodno navedenimi varnostnimi zahtevami.

Datum Podpis Pozicija

1 marca 2019 Flavio Santos Generalni direktor Dodatna oprema in pripomočki

2019

Kazalo vsebine

POGLAVJE 1 - VARNOSTNI UKREPI ....................................................................................1-1

1.0 VARNOSTNI UKREPI .................................................................................1-1

POGLAVJE 2 - SISTEM: UVOD .............................................................................................2-1

2.01 Način uporabe priročnika ............................................................................2-1

2.02 Prepoznavanje opreme .............................................................................2-1

2.03 Prejem opreme ..........................................................................................2-1

2.04 Tehnični podatki napajalnika .....................................................................2-2

2.05 Tehnični podatki vhodnega ožičenja ..........................................................2-3

2.06 Tehnični podatki napajalnika ......................................................................2-4

RAZDELEK 2 - GORILNIK: UVOD ...................................................................................... 2T-1

2T.01 Področje uporabe priročnika ................................................................... 2T-1

2T.02 Splošen opis ........................................................................................... 2T-1

2T.03 Speciﬁkacije ........................................................................................... 2T-1

2T.04 Možnosti in dodatna oprema ................................................................. 2T-2

2T.05 Predstavitev plazme ............................................................................... 2T-2

POGLAVJE 3 - SISTEM: NAMESTITEV ................................................................................3-1

3.01 Razpakiranje ..............................................................................................3-1

3.02 Možnosti dvigovanja ..................................................................................3-1

3.03 Priključki primarnega vhodnega napajanja ...............................................3-1

3.04 Plinski priključki ..........................................................................................3-2

RAZDELEK 3 - GORILNIK: NAMESTITEV .......................................................................... 3T-1

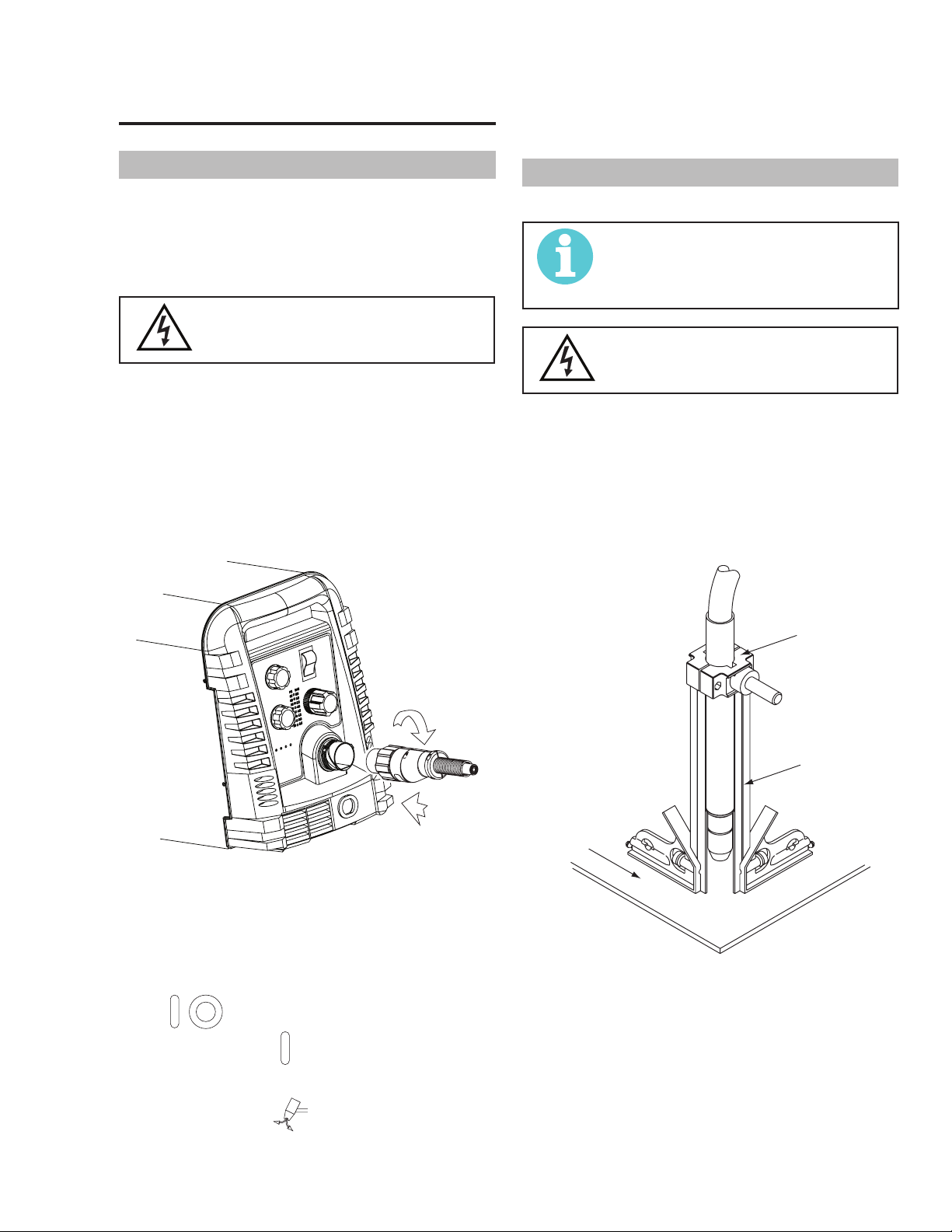

3T.01 Priključki gorilnika .................................................................................... 3T-1

3T.02 Nastavitev mehanskega gorilnika .......................................................... 3T-1

POGLAVJE 4 - SISTEM: DELOVANJE ...................................................................................4-1

4.01 Funkcije sprednje plošče / značilnosti .......................................................4-1

4.02 Priprave na delovanje ................................................................................4-2

RAZDELEK 4 - GORILNIK: DELOVANJE ........................................................................... 4T-1

4T.01 Izbira delov gorilnika............................................................................... 4T-1

4T.02 Kakovost reza ......................................................................................... 4T-1

4T.03 Splošne informacije o rezanju ................................................................ 4T-2

4T.04 Delovanje ročnega gorilnika .................................................................... 4T-3

4T.05 Zarezovanje ............................................................................................. 4T-6

4T.06 Delovanje mehaniziranega gorilnika ...................................................... 4T-7

4T.07 Izbira delov za rezanje z gorilnikom SL100 ........................................... 4T-8

4T.08 Priporočene hitrosti rezanja za gorilnik SL100 z odprto konico ............ 4T-9

4T.09 Priporočene hitrosti rezanja za gorilnik SL100 z zaščiteno konico ...... 4T-13

INFORMACIJE O PATENTIH ............................................................................................. 4T-18

Kazalo vsebine

POGLAVJE 5 SISTEM: VZDRŽEVANJE .................................................................................5-1

5.01 Splošno vzdrževanje..................................................................................5-1

5.02 Načrtovanje vzdrževanja ............................................................................5-2

5.03 Pogoste napake .........................................................................................5-2

5.04 Prikazovalnik napak ...................................................................................5-3

5.05 Osnovni vodič pri odpravljanju napak .......................................................5-4

5.06 Zamenjava osnovnih delov napajalnika ....................................................5-6

POGLAVJE 5 GORILNIK: VZDRŽEVANJE ......................................................................... 5T-9

5T.01 Splošno vzdrževanje............................................................................... 5T-9

5T.02 Pregled in zamenjava potrošnih delov gorilnika ................................. 5T-10

POGLAVJE 6: NADOMESTNI DELI ........................................................................................6-1

6.01 UVOD ..........................................................................................................6-1

6.02 Informacije o naročanju ..............................................................................6-1

6.03 Zamenjava napajalnika ..............................................................................6-1

6.04 Nadomestni deli napajalnika .....................................................................6-1

6.05 Možnosti in dodatki ...................................................................................6-2

6.06 Nadomestni deli ročnega gorilnika ...........................................................6-3

6.07 Nadomestni deli za mehanske gorilnike z nezaščitenimi vodili ................6-4

6.08 Potrošni deli gorilnika (SL100) ..................................................................6-6

PRILOGA 1: ZAPOREDJE DELOVANJA

(BLOKOVNA SHEMA) ................................................................................................... A-1

PRILOGA 2: INFORMACIJE O PODATKOVNIH OZNAKAH ................................................ A-2

PRILOGA 3: SHEMA KONTAKTOV GORILNIKOV ............................................................... A-3

PRILOGA 4: VEZALNE SHEME GORILNIKA ........................................................................ A-4

PRILOGA 5: SHEMA SISTEMA, ENOT 400V ........................................................................ A-6

Zgodovina posodobitev ........................................................................................................ A-8

Ta stran je namenoma prazna.

ESAB CUTMASTER 100

POGLAVJE 1 - VARNOSTNI UKREPI

1.0 VARNOSTNI UKREPI

Uporabniki ESAB opreme za varjenje in rezanje s plazmo so dogovorni, da so vse, ki delajo z opremo ali se nahajajo v njeni bližini, seznanjeni z vsemi varnostnimi ukrepi. Varnostni ukrepi morajo ustrezati zahtevam tega tipa opreme za varjenje ali rezanje s plazmo. Upoštevajte naslednje nasvete zaradi standardnih odlokov, ki se nanašajo na delovno mesto. Delo naj opravlja le izurjeno osebje, ki je popolnoma seznanjeno z delovanjem opreme za varjenje ali plazemsko rezanje. Nepravilna uporaba opreme lahko povzroči nevarnosti, ki lahko pripeljejo do poškodb delavca ali opreme za rezanje.

1. Vsi ki uporabljajo opremo za varjenje ali plazemsko rezanje naj bodo seznanjeni z:

- načinom delovanja

- položajem zasilnega izklopa

- namenu

- predpisanimi varnostnimi ukrepi

- varjenjem in/ali plazemskim rezanjem

2. Delavec mora biti zagotoviti, da:

- ko je oprema zagnana ni na delovnem mestu nobene nepooblaščene osebe.

- da so vsi zaščiteni, ko se plazemski lok prižge.

3. Delovno mesto mora biti:

- ustrezno za opravljanje dela

- zaščiteno od prepiha

4. Osebna zaščitna oprema:

- Obvezno uporabljajte predpisano osebno zaščitno opremo kot so zaščitna očala, zaščitna obleka, zaščitne rokavice.

- Odstranite vse viseče stvari kot so nakit, naroknice, prstani ker jih lahko ujame oprema ali lahko povzročijo opekline.

5. Glavni ukrepi:

- Prepričajte se, da je povratni kabel čvrsto pritrjen.

- Delo z opremo pod visoko napetostjo lahko opravlja samo kvaliciran elektrik.

- Predpisana gasilna oprema naj bo pri roki in dobro označena.

- Ne nanašajte mazila in ne vzdržujte opreme, ko je zagnana.

Elektronsko opremo zavrzite v ustanovi za recikliranje!

Evropska Direktiva 2002/96/ES o odpadni električni in elektronski opremi ter njeni uvedbi v nacionalno zakonodajo predpisuje ob koncu življenjske dobe obvezno predelavo električne in/ali elektronske opreme v ustanovi za recikliranje. Kot odgovorna oseba za opremo ste odgovorni, da pridobite informacije o odobrenih zbiralnih mestih. Za več informacij se obrnite na najbližjega prodajalca ESAB.

ESAB vam zagotavlja vsa potrebna zaščitna sredstva in pribor za rezanje.

300X5397SL SPLOŠNE INFORMACIJE

1-1

ESAB CUTMASTER 100

POZOR

VARJENJE IN PLAZEMSKO REZANJE LAHKO POVZROČITA PO-

OPOZORILO

ELEKTRIČNI UDAR - Lahko ubije.

- Po predpisanih standardih namestite in ozemljite enoto za varjenje ali rezanje.

- Ne dotikajte se električnih delov z golo kožo, z mokrimi rokavicami ali z mokro obleko.

- Izolirajte se od ozemljitve in od dela na katerem boste delali.

- Prepričajte se za varno oddaljenost od dela.

DIMI IN PLINI - So lahko nevarni za zdravje.

- Držite glavo stran od dimov.

- Uporabljajte ventilacijo, ekstrakcijo pri loku, ali oboje, da spravite dime in pline stran od zone dihanja in delovnega mesta.

ŽARKI LOKA - Lahko poškodujejo oči in opečejo kožo.

- Zaščitite oči in telo. Uporabite predpisano masko za varjenje in plazemsko rezanje z zaščitnimi lečami in zaščitno obleko.

- Opozorite osebe v bližini na nevarnost.

NEVARNOST OGNJA

- Iskre lahko provzročijo požar. Prepričajte se da v bližini ni vnetljivih materijalov.

ŠKODBE UPORABNIKA IN DRUGIH. BODITE POZORNI, KO VARITE ALI REŽETE.POIŠČITE NASVETE ZA VARNOST DELAVCEV, KI

TEMELJIJO NA PODATKIH PROIZVAJALCA O NEVARNOSTI.

HRUP - Lahko poškoduje sluh.

- Zaščitite ušesa. Uporabljajte za to predpisano zaščitno opremo.

- Opozorite osebe v bližini na nevarnost

OKVARA - V primeru okvare pokličite strokovno pomoč.

PRED NAMEŠČANJEM IN UPORABO PREBERITE IN UPOŠTEVAJTE NAVODILA ZA UPORABO.

ZAŠČITITE SEBE IN DRUGE!

Ne uporabljajte varilnega transformatorja za taljenje zamrznjenih cevi.

OPOZORILO

Oprema razreda A ni namenjena za uporabo v stanovanjskih prostorih, kjer električno energijo zagotavlja javno nizkonapetostno omrežje. V takih prostorih lahko pride do težav pri elektromagnetni združljivosti opreme razreda A zaradi prevodnih in sevalnih mo-

tenj.

Ta Izdelek je namenjen samo rezanju s plazmo. Kakršna koli drugačna uporaba lahko povzroči osebne poškodbe in / ali poškodbe opreme.

Pred nameščanjem in uporabo preberite in upoštevajte navodila za uporabo.

1-2

SPLOŠNE INFORMACIJE 300X5397SL

ESAB CUTMASTER 100

POGLAVJE 2 - SISTEM:

UVOD

2.01 Način uporabe priročnika

Ta uporabniški priročnik velja samo za specikacije in številke delov, navedene na strani i.

Da bi zagotovili varno uporabo, preberite celoten priročnik, vključno s poglavjem z varnostnimi napotki in opozorili.

V celotnem priročniku se pojavljajo besede NEVARNOST, OPOZORILO, PREVIDNO in POZOR. Posebno pozornost namenite informacijam, podanim pod temi naslovi. Te posebne opombe je mogoče hitro prepoznati, kot je opisano v nadaljevanju:

POZOR!

Označuje informacije o uporabi, postopkih in podlagah, ki zahtevajo dodatno pozornost ali koristijo pri učinkoviti uporabi sistema.

PREVIDNO

Označuje postopek, ki lahko, če ga ne upoštevate pravilno, povzroči poškodbe opreme.

2.02 Prepoznavanje opreme

Identikacijska številka enote (specikacija ali številka dela), model in serijska številka so običajno na podatkovni oznaki, pripeti na zadnjo ploščo. Opremo. ki nima podatkovne oznake, kot sta sklopa gorilnika in kablov je mogoče prepoznati samo po tehničnih podatkih ali številki dela, natisnjenih na ohlapno pripeti kartici ali transportnem zabojniku. Zapišite te številke na dno strani i za prihodnjo rabo.

2.03 Prejem opreme

Ko prejmete opremo, s pomočjo računa preverite, ali pošiljka vsebuje vse dele, n preverite, ali je bila oprema med transportom morda poškodovana. V primeru kakršne koli poškodbe takoj obvestite prevoznika in vložite zahtevek. Dostavite popolne informacije o zahtevkih zaradi poškodb ali napak pri odpremi na lokacijo v vašem območju, ki je navedena na notranji strani zadnje platnice tega priročnika.

Navedite vse identikacijske številke opreme, kot je opisano zgoraj, skupaj s polnim opisom delov z napako.

Premaknite opremo na mesto namestitve, preden razpakirate enoto. Ravnajte previdno, da preprečite poškodbe opreme pri uporabi palic, kladiv itn. pri odpiranju enote.

OPOZORILO

Označuje postopek, ki lahko, če ga ne upoštevate pravilno, povzroči telesne poškodbe upravljavca ali drugih oseb v delovnem območju.

OPOZORILO

Označuje informacije o možnih telesnih poškodbah zaradi električnega udara. Opozorila bodo navedena v takšnem okvirju.

NEVARNOST

Pomeni neposredno nevarnost, ki v primeru, da se ji ne izognemo, ima lahko za posledico neposredne, resne poškodbe ljudi ali izgubo življenja.

Dodatne izvode tega priročnika lahko naročite tako, da se obrnete na ESAB prek naslova in telefonske številke v vašem območju, ki sta navedena na hrbtni platnici priročnika. Navedite lastnikovo številko priročnika in identikacijske številke opreme.

Elektronske izvode tega priročnika je mogoče brezplačno prenesti v datoteki programa Acrobat PDF; v ta namen obiščite spodaj navedeno spletno stran podjetja ESAB.

http://www.esab.eu

300X5397SL PREDSTAVITEV

2-1

ESAB CUTMASTER 100

150 mm

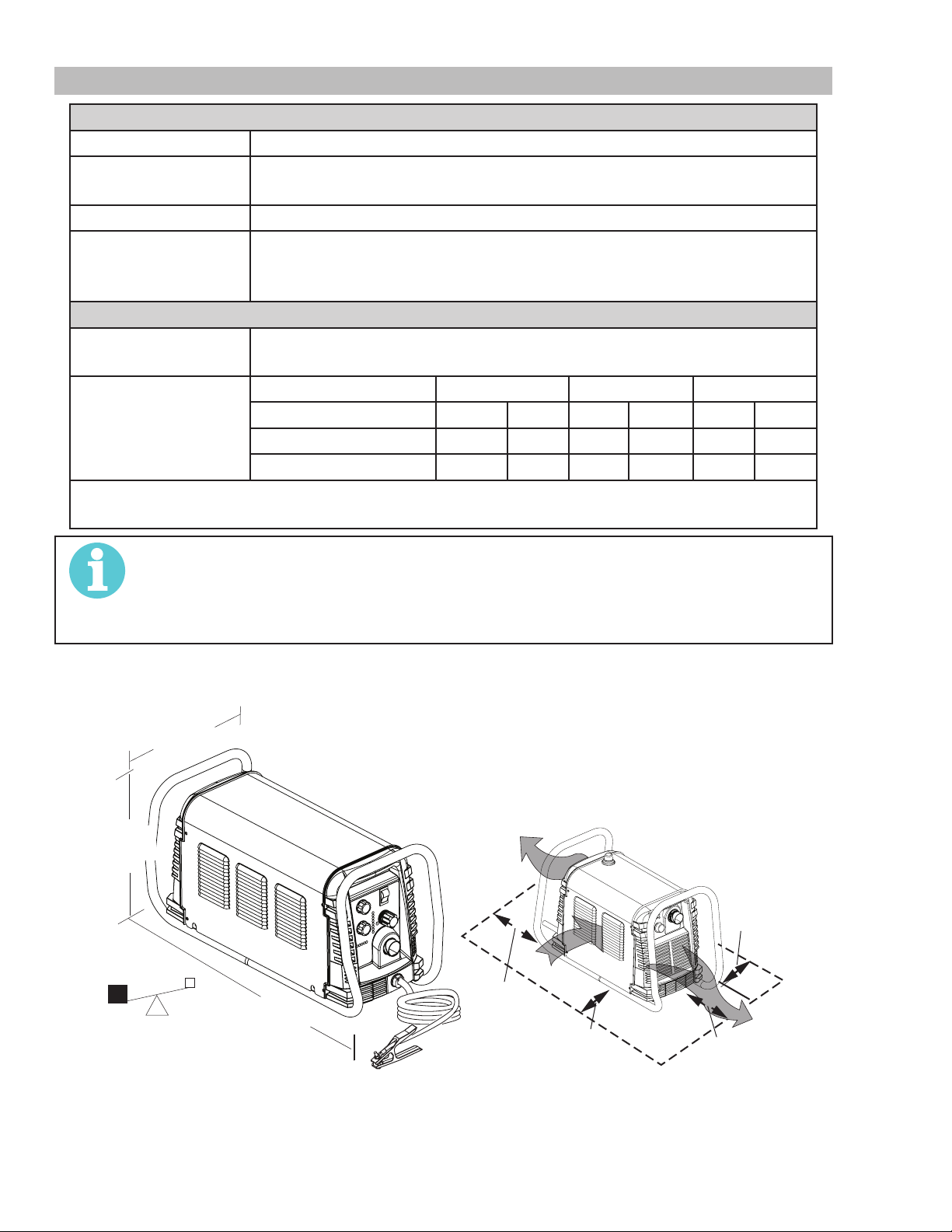

2.04 Tehnični podatki napajalnika

ESAB Cutmaster 100 Tehnični podatki napajalnika

Vhodno napajanje 400 V AC (360-440 V AC), trifazno, 50/60 Hz

Vhodni napajalni

kabel

Izhodni tok 30-100 A, zvezno prilagodljivo

Zmogljivost napa-

jalnika za ltriranje

plina

Temperatura okolja

Vse enote

POZOR: Delovni cikel se bo skrajšal, če je primarna vhodna moč (AC) nizka ali če je izhodna napetost (DC) višja od tiste, ki je prikazana v tem grakonu.

Napajalniku je priložen vhodni kabel.

Delci do 5 mikronov

ESAB Cutmaster 100 Delovni cikel napajalnika

naznačene vrednosti delovnega cikla pri 40 °C (104 °F) Območje delovanja 0° - 50 °C

Delovni cikel 60% 80% 100 %

Oznake IEC CE IEC CE IEC CE

Tok

Enosmerna napetost

100A -- 80A 80A 70A 70A

120 -- 112 112 92 108

POZOR!

Naznačena vrednost IEC je določena skladno z določili Mednarodne elektrotehniške komisije. Te specikacije vključujejo izračunavanje izhodne napetosti na podlagi naznačenega toka napajalnika. Da bi omogočili primerjavo med napajalniki, vsi proizvajalci uporabljajo to izhodno napetost za določanje delovnega cikla.

Dimenzije napajalnika in teža Zahteve za ventilacijo

305 mm

12"

Art # A-12887BR

381 mm

15"

24"

610 mm

150 mm

28,6 kg / 63 lb

762 mm

30"

Art # A-07925_AB

150 mm

2-2

PREDSTAVITEV 300X5397SL

2.05 Tehnični podatki vhodnega ožičenja

Zahteve® za priključitev napajalnega kabla napajalnika ESAB Cutmaster 100

fazno

Vhodna

napetost

Volti Hz kVA

400 50 18,7 27 24 32 10 6

Napetosti voda s predlagano zaščito kroga in velikostmi žice

temeljijo na Zakonu o elektriki ZDA in Kanadskem Zakonu o elektriki.

POZOR!

Glejte lokalne in nacionalne pravilnike ali pravilnike lokalnih organov, pristojnih za zahteve za ustreznost ožičenja. Predlagane velikosti se nanašajo na namestitve gibljivega napajalnega kabla z napajalnim vtičem. Za ksno napeljavo glejte lokalne ali nacionalne pravilnike.

I1maks. se meri pri minimalnem naznačenem delovnem ciklu TDC.

Fre-

kvenca

Vhodna

moč

maks.I ef.

ESAB CUTMASTER 100

Predlagane velikosti

Varovalka

(A)

Gibljiv kabel

(min. AWG)

Gibljiv kabel

(min. mm2)

I1ef. se meri pri 100-odstotnem naznačenem delovnem ciklu TDC.

300X5397SL PREDSTAVITEV

2-3

ESAB CUTMASTER 100

Ročaj in ovoj vodnikov

Art # A-08359SL

in sponka

Vhodni napajalni kabel

Vstopna odprtina za plin

2.06 Tehnični podatki napajalnika

Krmilna plošča

Sprejemni priključki vodnikov gorilnika

Sklop filtra

Delovni kabel

Priključek za opcijski kabel avtomatizacijskega vmesnika

Art # A-08547SL

2-4

PREDSTAVITEV 300X5397SL

ESAB CUTMASTER 100

(95 mm)

t # A-02998

15.875" / 403 mm

16 mm

RAZDELEK 2 - GORILNIK:

UVOD

2T.01 Področje uporabe priročnika

Ta priročnik vsebuje opise, navodila za uporabo in postopke vzdrževanja za modele 1Torch SL100/ročnih in SL100/mehaniziranih gorilnikov za plazemsko rezanje. To opremo lahko servisira samo ustrezno usposobljeno osebje; neusposobljenemu osebju je izvajanje popravil ali nastavitev, ki v tem priročniku niso zajete, strogo prepovedano, sicer garancija lahko preneha veljati.

Temeljito preberite ta priročnik. Popolno razumevanje značilnosti in zmogljivosti te opreme bo zagotovilo zanesljivo delovanje, za katerega je zasnovana.

2T.02 Splošen opis

Plazemski gorilniki so po zasnovi podobni avtomobilski vžigalni svečki. Sestavljajo jih negativni in pozitivni deli, ločeni s središčnim izolatorjem. V gorilniku se pilotni oblok vžge v reži med negativno nabito elektrodo in pozitivno nabito konico. Ko pilotni oblok ionizira plazemski plin, se curek zelo vročega plina pretaka skozi majhno šobo na konici gorilnika in se koncentrira na kovini, ki jo želite rezati.

Enoten vodnik gorilnika dovaja iz enega samega vira plin, ki se uporablja kot plazma in sekundarni plin. Pretok zraka se v glavi gorilnika razdeli. Uporaba samo enega plina omogoča manjšo velikost gorilnika in cenovno ugodnejše delovanje.

POZOR!

Za podrobnejši opis delovanja plazemskega gorilnika glejte razdelek „2T.05 Predstavitev plazme“. Za dodatne specikacije v povezavi z uporabljenim napajalnikom glejte strani s prilogami.

10.125" (257 mm)

3.75"

Art # A-03322_AB

1.17" (29 mm)

2. Mehanizirani gorilnik, model

Standardnemu strojnemu gorilniku je priložena postavitvena cev s sklopom stojala in vpenjalnega bloka.

9.285" / 236 mm

1.375" / 35 mm

1.75" /

44.5 mm

0.625" /

4.95" / 126 mm

1.175" / 30 mm

B. Dolžine vodnikov gorilnika

Na voljo so naslednji ročni gorilniki:

• 6,1 m / 20 čevljev s priključki ATC

• 15,2 m / 50 čevljev s priključki ATC Na voljo so naslednji strojni gorilniki:

• 1,5 m / 5 čevljev s priključki ATC

• 3,05 m / 10 čevljev s priključki ATC

• 7,6 m / 25 čevljev s priključki ATC

• 15,2 m / 50 čevljev s priključki ATC

C. Deli gorilnika

Vžigalni nastavek, elektroda, konica, zaščitna skodelica

D. Nameščeni deli (PIP)

2T.03 Specikacije

A. Konguracije gorilnika

1. Ročni gorilnik, modeli

Glava ročnega gorilnika je pod kotom 75° glede na ročaj gorilnika. Ročnim gorilnikom je priložen sklop ročaja in sprožilnika gorilnika.

300X5397SL PREDSTAVITEV

Glava gorilnika ima vgrajeno stikalo.

Naznačena napetost tokokroga 12 V DC

E. Vrsta hlajenja

Uporablja se kombinacija zraka iz okolice in curka plina skozi gorilnik.

2T-1

ESAB CUTMASTER 100

F. Naznačene vrednosti gorilnika

Naznačene vrednosti ročnega gorilnika

Temperatura

okolja

Delovni cikel 100 % pri 100 A pri 400 scfh

Maksimalni tok 100 A

Napetost (V

Udarna napetost

obloka

Naznačene vrednosti mehaniziranega gorilnika

Temperatura

okolja

Delovni cikel 100 % pri 100 A pri 400 scfh

Maksimalni tok 120 A

Napetost (V

Udarna napetost

obloka

) 500 V

najvišja

) 500 V

najvišja

40 °C

104 °F

7 kV

40 °C

104 °F

7 kV

G. Zahteve za plin

2T.05 Predstavitev plazme

A. Pretok plazemskega plina

Plazma je plin, ki je segret na zelo visoko temperaturo in ioniziran, zaradi česar postane električno prevoden. Pri postopkih rezanja in žlebljenja s plazemskim oblokom se ta plazma uporablja za prenos električnega obloka na obdelovanec. Kovina, ki jo želite rezati ali odstraniti, se stali zaradi toplote obloka in nato odpiha.

Medtem ko je namen plazemskega obločnega rezanja delitev materiala, se plazemsko obločno žlebljenje uporablja za odstranjevanje kovine do nadzorovane globine in širine.

Pri gorilniku za plazemsko rezanje hladen plin vstopi v cono B, v kateri pilotni oblok med elektrodo in konico gorilnika segreje in ionizira plin. Glavni rezalni oblok se nato prenese na obdelovanec skozi curek plazemskega plina v coni C.

Tehnični podatki plina za ročni in mehanizirani

gorilnik

Plin (plazma in sekundarni) Stisnjeni zrak

Delovni tlak

glejte opombo POZOR

Maksimalni vhodni tlak

Pretok plina (rezanje in

žlebljenje)

4,1 - 6,5 bara

60 - 95 psi

8,6 bara 125 psi /

142 - 235 l/min

300 - 500 scfh

OPOZORILO

Ta gorilnik ni namenjen uporabi s kisikom (O2).

POZOR!

Delovni tlak je odvisen od modela gorilnika, delovnega toka in dolžine vodnikov gorilnika. Glejte preglednice z nastavitvami tlaka plina za posamezne modele.

H. Nevarnost pri neposrednem stiku

Napajalnik

Obdelovanec

Podroben prikaz značilne glave gorilnika

S siljenjem plazemskega plina in električnega obloka skozi majhno šobo gorilnik dovaja visoko koncentracijo toplote na majhno območje. Tog, zožen plazemski oblok je prikazan v coni C.Kot je prikazano na ilustracij, je za plazemsko rezanje uporabljen enosmerni tok (DC) pozitivne polarnosti.

A-00002SL

Za konico za delo z odmikom je priporočen odmik 4,7 mm (3/16 palcev).

Skozi cono A se vodi sekundarni plin, ki ohlaja gorilnik. Ta plin tudi pomaga hitremu plazemskemu plinu odpihati staljeno kovino iz reza, kar omogoča hitro rezanje brez žlindre.

2T.04 Možnosti in dodatna oprema

Za možnosti in dodatno opremo glejte razdelek 6.

2T-2

PREDSTAVITEV 300X5397SL

B. Distribucija plina

A-02997SL

Sprožilnik gorilnika

itna skodelica

Na ATC

itna skodelica

Oddaljeni viseči

Na ATC

Uporabljeni enojni plin se v notranjosti razdeli na plazmo in sekundarne pline.

ESAB CUTMASTER 100

Plazemski plin teče v gorilnik skozi negativni vodnik, skozi vžigalni nastavek, okrog elektrode in ven skozi šobo na konici.

Sekundarni plin teče navzdol okrog zunanjosti vžigalnega nastavka gorilnika in ven med konico in zaščitno skodelico okrog plazemskega obloka.

C. Pilotni oblok

Ko se gorilnik zažene, se med elektrodo in rezalno konico vzpostavi pilotni (začetni) oblok. Pilotni oblok ustvari pot glavnemu obloku, ki se prenese na obdelovanec.

D. Glavni rezalni oblok

Tudi enosmerno napajanje se uporablja za glavni rezalni oblok. Negativni izhod se priključi na elektrodo gorilnika skozi glavo gorilnika. Pozitivni izhod se priključi na obdelovanec prek delovnega kabla in na gorilnik prek kabla za pilotni oblok.

E. Nameščeni deli (PIP)

Stikalo PIP

Signal za ZAGON CNC

Stikalo PIP

Avtomatski gorilnik

Stikalo PIP

Zašč

Art # A-08168SL

Zašč

Vezalna shema tokokroga nameščenih

delov za strojni gorilnik

Gorilnik vključuje tokokrog „nameščenih delov“ (Parts-In-Place, PIP). Zaščitna skodelica sklene stikalo, če je pravilno nameščena. Gorilnik ne bo deloval, če je stikalo razklenjeno.

Na ožičenje

krmilnega kabla

Stikalo gorilnika

Stikalo PIP

Zaščitna skodelica

Vezalna shema tokokroga nameščenih

delov za ročni gorilnik

300X5397SL PREDSTAVITEV

2T-3

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

2T-4

PREDSTAVITEV 300X5397SL

ESAB CUTMASTER 100

POGLAVJE 3 - SISTEM:

NAMESTITEV

3.01 Razpakiranje

1. Za prepoznavanje in preštevanje vseh delov uporabite dobavnice.

2. Vsak del posebej preglejte, ali je poškodovan. Če je škoda očitna, se obrnite na svojega distributerja in/ali dobavitelja, preden nadaljujete nameščanje.

3. Zapišite model in serijsko številko napajalnika in gorilnika, datum nakupa in ime dobavitelja, in sicer v polje za podatke na začetku tega priročnika.

3.02 Možnosti dvigovanja

Napajalniku je priložen ročaj samo za ročno dviganje. Poskrbite za varno dvigovanje in transport enote.

OPOZORILO

Ne dotikajte se električnih delov, ki so pod napetostjo. Pred premikanjem enote odklopite vhodni napajalni kabel.

3.03 Priključki primarnega vhodnega napajanja

POZOR

Naslednja risba in smernice so za ožičenje trifaznega vhodnega napajanja.

Preden vključite ali priključite enoto, preverite, ali je napetost vašega vira napajanja ustrezna. Primarni napajalni vir, varovalka in morebitni podaljševalni kabli morajo biti skladni s pravilnikom za električne napeljave in priporočenimi zahtevami za zaščito tokokrogov in ožičenje, kot je opredeljeno v razdelku 2.

Kabelski priključki vhodnega napajanja

Trifazno (3ø)

L3 L4

GND

Ožičenje trifaznega napajanja

Art # A-08548SL

OPOZORILO

ČE OPREMA PADE, lahko povzroči hude telesne poškodbe in poškodbe opreme. ROČAJ ni namenjen mehanskemu dviganju.

• Enoto naj dvigujejo samo osebe z ustrezno zično močjo.

• Z obema rokama dvignite enoto, in sicer tako, da jo primete za ročaja. Za dvigovanje ne uporabljajte trakov.

• Za premikanje enote uporabite voziček ali podobno pripravo ustrezne zmogljivosti.

• Postavite enoto na ustrezen opornik in jo pritrdite, preden jo prestavljate z viličarjem ali drugim vozilom.

A. Priključki na trifazni napajalnik

OPOZORILO

Preden začnete ta postopek, odklopite napajanje z napajalnika in vhodni kabel.

Ta navodila so za zamenjavo napajanja in/ali kabla za napajalnik 400 V AC v trifazno napajanje.

1. Odstranite pokrov napajalnika skladno z navodili iz poglavja 5.

2. Odklopite originalni vhodni napajalni kabel z glavnega napajalnega kontakta in ozemljitvenega priključka ogrodja.

3. Odvijte ščitnih prehodne luknje na zadnji plošči napajalnika. Izvlecite originalni napajalni kabel iz napajanja.

4. Odstranite izolacijo posameznih žic štirižilnega vhodnega napajalnega kabla za želeno napetost, ki ga priskrbi stranka.

5. Potisnite uporabljeni kabel skozi prehodno odprtino na zadnji strani napajalnika. Za tehnične podatke napajalnega kabla glejte poglavje 2.

300X5397SL NAMESTITEV

3-1

ESAB CUTMASTER 100

Regulator/namestitev filtra

Ce plina

ISO-R do 1/4" (6 mm)

POZOR

6. Priključite žice, kot je opisano v nadaljevanju.

7. Z rahlo ohlapnimi žicami pritegnite ščitnik pre-

8. Ponovno namestite pokrov napajalnika skladno

9. Priključite nasprotna konca posameznih vodnikov

10. Priključite napajalni kabel (ali sklenite glavno

Primarni napajalni vir in napajalni kabel morata biti skladna s pravilnikom za električne napeljave in priporočenimi zahtevami za zaščito tokokrogov in ožičenje (glejte preglednico v poglavju 2).

• Žice priključite na vhode L1, L2 in L3. Ni pomembno, v katerem vrstnem redu se te žice priključijo. Glejte prejšnjo risbo in nalepko na

napajalniku.

• Zeleno-rumena žica se priklopi na ozemljitev.

hodne odprtine, da zavarujete napajalni kabel.

z navodili iz poglavja 5.

na vtič ali glavni odklopnik, ki ga zagotovi stranka.

odklopno stikalo), da se dovede napajanje.

sesalni kanal

Sponka cevi

Spojka NPT 1/4 ali

v za dovod

Art # A-07943SL

Priključitev zraka na vstopni priključek

Nameščanje opcijskega enostopenjskega

ltra za zrak

Opcijski komplet ltrov je priporočen za izboljšano ltriranje s stisnjenim zrakom, da vlaga in umazanija ne prideta v stik z gorilnikom.

1. Pritrdite cev enostopenjskega ltra na vstopni priključek.

2. Pritrdite sklop ltra na cev ltra.

3.04 Plinski priključki

Priključitev dovoda plina na enoto

Priključek je enak za jeklenke s stisnjenim zrakom in visokotlačne jeklenke. Če je potrebna namestitev opcijskega ltra za vod zraka, glejte naslednja dva podrazdelka.

1. Priključite cev za zrak na vstopni priključek. Risba prikazuje običajne spojke kot primer.

POZOR!

Za varno zatesnitev na navoje spojke nanesite tesnilo za navoje, in sicer v skladu z navodili proizvajalca. Ne uporabljajte teonskega traku za zatesnitev navojev, saj se lahko drobni delci traku odtrgajo in zamašijo prehode zraka v gorilniku.

3. Priključite cev za zrak na lter. Risba prikazuje običajne spojke kot primer.

3-2

NAMESTITEV 300X5397SL

ESAB CUTMASTER 100

Art # A-07944SL

Regulator/namestitev filtra

Sponk

POZOR!

sesalni kanal

a cevi

Cev za dovod plina

Spojka NPT 1/4 do 1/4" (6 mm)

Namestitev opcijskega enostopenjskega ltra

Nameščanje opcijskega kompleta dvostopenjskega ltra za zrak

Opcijski dvostopenjski lter za vod zraka se uporablja tudi za sisteme za stisnjeni zrak v delavnicah. Filter odstrani vlago in onesnaževala velikosti 5 mikronov in več.

Priključite dovod zraka, kot je opisano v nadaljevanju:

1. Pritrdite nosilec dvostopenjskega ltra na zadnjo stran napajalnika skladno z navodili, ki so priložena sklopu ltra.

POZOR!

Za varno zatesnitev na navoje spojke nanesite tesnilo za navoje v skladu z navodili proizvajalca. Ne uporabljajte teonskega traku za zatesnitev navojev, saj se lahko drobni delci traku odtrgajo in zamašijo prehode zraka v gorilniku.

2. Priključite izstopno cev dvostopenjskega ltra na vstopni priključek regulatorja/sklopa ltrov.

3. Uporabite spojke, ki jih priskrbi stranka, za priključitev voda zraka na lter. Za primer je prikazana nazobljena prehodna spojka z NPT 1/4 na cev 1/4".

300X5397SL NAMESTITEV

3-3

ESAB CUTMASTER 100

dvostopenjskega

Art # A-07945SL_AC

Sponk

Regulator/namestitev

filtra

Vhod regulatorja

a cevi

Cev za dovod plina

Spojka NPT 1/4 do 1/4" (6 mm)

Vstopna odprtina 2-stopenjskega ﬁltra (VHOD)

Izstopna odprtina (IZHOD)

Sklop

ﬁltra

Namestitev opcijskega dvostopenjskega ltra

Uporaba visokotlačnih jeklenk za zrak

Pri uporabi visokotlačnih jeklenk za zrak za dovod zraka:

1. Za postopke namestitve in vzdrževanja za visokotlačne regulatorje, glejte tehnične specikacije proizvajalca.

2. Preglejte ventile jeklenk in se prepričajte, da so čisti in na njih ni olja, maziv ali drugih tujih snovi. Na kratko odprite ventil vsake posamezne jeklenke, da se izpiha morebitni prah.

3. Jeklenka mora biti opremljena z nastavljivim visokotlačnim regulatorjem, ki dovoljuje izhodne tlake največ 6,9 bara (100 psi) in pretok najmanj 141,5 l/min (300 scfh).

4. Priključite dovodno cev na jeklenko.

POZOR!

Na regulatorju visokotlačne jeklenke je treba nastaviti tlak 6,9 bara (100 psi). Dovodna cev mora imeti notranji premer najmanj 6 mm (1/4 palcev). Za varno zatesnitev na navoje spojke nanesite tesnilo za navoje, in sicer v skladu z navodili proizvajalca. Ne uporabljajte teonskega traku za zatesnitev navojev, saj se lahko drobni delci traku odtrgajo in zamašijo prehode zraka v gorilniku.

3-4

NAMESTITEV 300X5397SL

RAZDELEK 3 - GORILNIK:

A-02585SL

Obdelovanec

Sklop vpenjalnega

NAMESTITEV

ESAB CUTMASTER 100

3. Postavite leče varilnega ltra pred gorilnik in

vklopite zrak. Ne vžgite obloka!

Če sta v zraku olje ali vlaga, bo to vidno na leči.

3T.01 Priključki gorilnika

Po potrebi priključite gorilnik na napajalnik. Na ta napajalnik priključite samo model ESAB SL100/ročnega ali SL100/mehanskega gorilnika. Maksimalna dolžina vodnikov gorilnika je 30,5 m (100 čevljev), vključno s podaljški.

OPOZORILO

Pred priklopom gorilnika odklopite

1. Poravnajte moški priključek ATC (na vodniku goril-

2. Obračajte varovalno matico v desno, dokler ne

primarno napajanje.

nika) s sprejemnim ženskim priključkom. Potisnite moški priključek v ženski sprejemni priključek. Priključki bi se morali združiti z rahlim pritiskom.

klikne, da zavarujete povezavo. NE uporabljajte varovalne matice za pritegovanje spoja. Povezave ne utrjujte z orodjem.

3T.02 Nastavitev mehanskega

gorilnika

POZOR!

Če se sistem ročnega gorilnika predela za uporabo strojnega gorilnika, je treba v napajalnik vgraditi adapter.

OPOZORILO

Pred priklopom gorilnika odklopite

Mehanskemu gorilniku je priložena postavitvena cev s sklopom stojala in vpenjalnega bloka.

1. Montirajte sklop gorilnika na mizo za rezanje.

2. Če želite doseči čist navpičen rez, uporabite

primarno napajanje.

oglato ravnilo za poravnavo gorilnika pravokotno na površino obdelovanca.

Art # A-07885

Priključitev gorilnika na napajalnik

3. Sistem je pripravljen za delovanje.

Preverite kakovost zraka

Preverjanje kakovosti zraka:

1. / Postavite stikalo za vklop/izklop v položaj

vklopa (zgoraj).

2. Postavite stikalo za nadzor funkcij v položaj

NASTAVITVE.

bloka

Oglat

Nastavitev mehanskega gorilnika

3. Namestiti je treba dele gorilnika (zaščitna skodelica, konica, vžigalni nastavek in elektroda), ki ustrezajo vrsti postopka. Za podrobnosti glejte razdelek „4T.07 Izbira delov za gorilnik“.

300X5397SL NAMESTITEV

3T-1

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

3T-2

NAMESTITEV 300X5397SL

ESAB CUTMASTER 100

POGLAVJE 4 - SISTEM:

DELOVANJE

4.01 Funkcije sprednje plošče / značilnosti

Za identikacijsko oštevilčenje glejte risbo

1. Nadzor izhodnega toka

Nastavi želeni izhodni tok. Izhodne nastavitve do 60 A se lahko uporabijo za rezanje z vlečenjem (kjer se konica gorilnika dotika obdelovanca) ali višje za rezanje z odmikom.

2. Nadzor funkcij

Gumb za nadzor funkcij se uporablja za izbiranje različnih načinov delovanja.

NASTAVITVE - Uporablja se za odzračevanje

skozi enoto in gorilnik in vodnike ter za prilagajanje tlaka plina.

IZVAJANJE Uporablja se za splošne ope-

racije pri rezanju

5. Indikator izmeničnega toka

Če luč neprekinjeno sveti, je napajalnik pripravljen za delovanje. Utripajoča luč označuje, da je enota v zaščitnem načinu zapore. IZKLOPITE enoto, IZKLOPITE ali odklopite vhodno napajanje, odpravite motnjo in ponovno zaženite enoto. Za podrobnosti glejte poglavje 5.

MAX

MIN

PSI BAR

MAXMAX

MINMIN

Art# A-07886

6. Indikator temperature

Omogoča hitrejši ponovni vžig pilotnega obloka za nemoteno rezanje.

reze. Ko se vzpostavi rezalni oblok, lahko spustite stikalo gorilnika. Rezalni oblok ostane vklopljen, tudi ko gorilnik odmaknete od obdelovanca, gorilnik pusti rok na obdelovancu, ko znova aktivirate stikalo gorilnika ali če se aktivira ena od sistemskih zapor.

3. Stikalo za vklop/izklop napajanja

/ Stikalo za vklop/izklop nadzoruje vhodno napajanje napajalnika. Zgoraj je VKLOP, spodaj je IZKLOP.

4. Nadzor tlaka zraka/plina

rablja nadzor tlaka v načinu „SET“. Povlecite gumb ven, da izberete nastavitev, in ga pritisnite, da jo zaklenete.

HITRI SAMODEJNI PONOVNI ZAGON -

ZAPAH - Uporablja se za daljše ročne

Za prilagajanje tlaka zraka/plina se upo-

Indikator je običajno izklopljen. Indikator se vklopi, ko notranja temperatura preseže običajne mejne vrednosti. Pred nadaljnjo uporabo počakajte, da se enota ohladi.

7. Indikator plina

Indikator se vklopi, ko je prisoten minimalni tlak vhodnega plina za delovanje napajalnika. Minimalni tlak za delovanje napajalnika ne zadostuje za delovanje gorilnika.

8. Indikator enosmernega toka

Indikator se vklopi, ko je tokokrog izhodnega enosmernega toka aktiven.

Indikator napake (motnje)

Indikator se VKLOPI, ko je tokokrog motnje aktiven. Za razlage indikatorskih lučk motenj glejte razdelek 5.

300X5397SL DELOVANJE

4-1

ESAB CUTMASTER 100

Art # A-08170

Art # A-04509

10. Indikatorji tlaka

Priključitev delovnega kabla

PSI BAR

MAX MAX

90 6.3

85 5.9

5.5

5.2

4.8

4.5

MINMIN

Indikatorji svetijo skladno s tlakom, nastavljenim z gumbom za nadzor tlaka (številka 4).

4.02 Priprave na delovanje

Ob začetku vsake uporabe:

OPOZORILO

Pred sestavljanjem in razstavljanjem napajalnika, delov gorilnika ali sklopov gorilnika in vodnikov odklopite primarno napajanje na viru.

Izbira delov gorilnika

Preverite, ali je gorilnik pravilno sestavljen in ali so nameščeni vsi deli. Deli gorilnika morajo ustrezati vrsti postopka in izhodnemu toku tega napajalnika (največ 100 A). Za izbiro delov za gorilnik glejte razdelek 4T.07 in naslednje.

Priključek gorilnika

Preverite, ali je gorilnik pravilno priključen. Na ta napajalnik lahko priključite samo model ESAB SL100/ ročnega ali SL100/mehanskega gorilnika. Glejte razdelek 3T v tem priročniku.

Preverite primarni vir vhodnega napajanja

1. Preverite, ali je vhodna napetost vira napajanja ustrezna. Preverite, ali vhodni vir napajanja izpolnjuje zahtevam za napajanje enote skladno z razdelkom 2, Tehnični podatki.

2. Priključite napajalni kabel (ali sklenite glavno odklopno stikalo), da se napajanje dovede v sistem.

Priklopite delovni kabel s sponko na obdelovanec ali rezalno mizo. V območju ne sme biti olja, barv in rje. Priklopite samo na glavni del obdelovanca; ne priključujte na del, ki bo odrezan.

Vklop napajanja

Postavite stikalo za vklop/izklop napajalnika v položaj VKLOPA (zgoraj). Indikator izmenič-

nega toka se VKLOPI. Indikator plina se vklopi, če tlak plina zadostuje za delovanje napajalnika in se hladilni ventilatorji VKLOPIJO.

POZOR!

Minimalni tlak za delovanje napajalnika ne zadostuje za delovanje gorilnika. Hladilni ventilatorji se bodo VKLOPILI, takoj ko se VKLOPI enota. Če je enota deset (10) minut nedejavna, se bodo ventilatorji IZKLOPILI. Ventilatorji se znova VKLOPIJO, takoj ko se aktivira stikalo gorilnika (signal za zagon) ali če se enota IZKLOPI in nato znova vklopi. Če pride do čezmerne temperature, bodo ventilatorji delovali, dokler je ta pogoj prisoten in še deset (10) minut po tem, ko se odpravi.

Nastavitev delovnega tlaka

1. Postavite gumb za nadzor funkcij napajalnika v

položaj NASTAVITVE. Plin se bo pretakal.

2. Za rezanje z odmikom nastavite tlak plina od 4,8 do 5,9 bara (od 70 do 85 psi) (LED-indikatorji na sredini krmilne plošče). Za podrobne nastavitve tlaka glejte preglednico „Odmik“.

Vir zraka

Zagotovite, da vir zadostuje zahtevam (glejte Razdelek 2). Preverite priključke in VKLOPITE dovod zraka.

4-2

DELOVANJE 300X5397SL

ESAB CUTMASTER 100

Postopek rezanja

Če se gorilnik odmakne od obdelovanca med postopki rezanja z gumbom za nadzor funkcij v položaju za IZVAJANJE, se pilotni oblok ponovno vžge

MIN

MAX

PSI BAR

MAXMAX

MINMIN

po kratki zakasnitvi. Z gumbom v položaju za HITRI SAMODEJNI PONOVNI ZAGON, se pilotni oblok, ko se gorilnik odmakne od obdelovanca, takoj znova vžge, rezalni oblok pa se vnovič sproži, takoj ko se pilotni oblok dotakne obdelovanca. (Pri rezanju ekspandiranih kovin ali mrež in pri postopkih žlebljenja ali odrezovanja uporabite položaj za „Hitri samodejni ponovni zagon“, če je potreben nemoten ponovni zagon). Ko je gumb v ZAPAHNJENEM položaju, se glavni rezalni oblok ohranja, tudi ko spustite stikalo gorilnika.

Art# A-07946

ODMIK

Nastavitve tlaka plina® za enoto ESAB CutMaster

100

Dolžina

vodnikov

Do 7,6 m

Vsakih dodatnih

7,6 m

SL100

(ročni gorilnik)

5,5 bara

80 psi

Dodajte

0,4 bara (5 psi)

SL100

(mehanizirani

gorilnik)

5,5 bara

80 psi

Dodajte 0,4 bara

(5 psi)

3. Za rezanje z vlečenjem nastavite tlak plina od 5,2 do 6,5 bara (od 75 do 95 psi) (LED-indikatorji na sredini krmilne plošče). Za podrobne nastavitve tlaka glejte preglednico „Rezanje z vlečenjem“.

Vlečenje (60 A ali manj)

Nastavitve tlaka plina® za enoto

Značilne hitrosti rezanja

Hitrosti rezanja se spreminjajo glede na izhodni tok gorilnika, vrsto rezanega materiala in spretnosti upravljavca. Za več podrobnosti glejte razdelek 4T.08 in naslednje.

Nastavitev izhodnega toka ali hitrosti rezanja se lahko zmanjša, da se omogoči rezanje z manjšo hitrostjo pri sledenju liniji ali uporabi šablone ali vodila za rezanje, pri čemer se ohrani izvrstna kakovost rezov.

Naknadni pretok

Spustite sprožilnik, da se rezalni oblok ustavi. Pretok plina se nadaljuje še približno 20 sekund. Če uporabnik premakne zatič za sprostitev sprožilnika nazaj in pritisne sprožilnik med naknadnim pretokom, se vžge pilotni oblok. Glavni oblok se prenese na obdelovanec, če je konica gorilnika znotraj razdalje prenosa na obdelovanec.

ESAB CutMaster 100

Izklop

Dolžina vodnikov

Do 7,6 m

Vsakih dodatnih

25 palcev oz. 7,6 m

Izberite raven izhodnega toka

SL100

(ročni gorilnik)

5,5 bara

80 psi

0,4 bara

dodajte 5 psi

/ Preklopite stikalo za VKLOP/IZKLOP v

položaj IZKLOPA (spodaj). Vsi indikatorji napajanja se izklopijo. Izvlecite vhodni napajalni kabel ali odklopite napajanje. Napajanje je odklopljeno iz sistema.

1. Gumb za nadzor funkcij postavite v enega od treh možnih delovnih položajev:

IZVAJANJE,

HITRI PONOVNI ZAGON

ali ZAPAH. Pretok plina se ustavi.

2. Z gumbom za nadzor izhodnega toka nastavite želene ampere izhodnega toka.

300X5397SL DELOVANJE

4-3

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

4-4

DELOVANJE 300X5397SL

RAZDELEK 4 - GORILNIK:

A-03510SL_AB

irina reza

Kot poševnine

površine reza

Zaokroževanje zgornjega roba

Vlečne linije

površine reza

Nabiranje

žlindre

Škropljenje

zgoraj

A-00007SL

DELOVANJE

4T.01 Izbira delov gorilnika

Vrsta postopka, ki se izvaja, določa dele gorilnika, ki jih je treba uporabiti.

Vrsta postopka:

Rezanje z vlečenjem, rezanje z odmikom ali žlebljenje

Deli gorilnika:

Zaščitna skodelica, rezalna konica, elektroda in vžigalni nastavek

POZOR!

Za dodatne informacije o delih gorilnika glejte razdelek 4T.07 in naslednje.

Zamenjajte dele gorilnika za različne postopke, kot je opisano v nadaljevanju:

OPOZORILO

Pred sestavljanjem in razstavljanjem napajalnika, delov gorilnika ali sklopov gorilnika in vodnikov odklopite primarno napajanje na viru.

ESAB CUTMASTER 100

3. Namestite nadomestno elektrodo tako, da jo potisnete naravnost v glavo gorilnika, da se zaskoči.

4. Namestite vžigalni nastavek in želeno konico za

določen postopek v glavo gorilnika.

5. Z roko pritegujte sklop zaščitne skodelice, dokler ne sede na glavo gorilnika. Če pri nameščanju skodelice začutite upor, preverite navoje, preden nadaljujete.

4T.02 Kakovost reza

POZOR!

Kakovost reza je močno odvisna od nastavitve in parametrov, kot so odmik gorilnika, poravnava z obdelovancem, hitrost rezanja, tlaki plina in veščine upravljavca.

Zahteve za kakovost reza se razlikujejo glede na uporabo. Na primer, nabiranje nitrida in kot poševnine sta lahko ključna dejavnika takrat, ko se bo površina po rezanju varila. Rezanje brez žlindre je pomembno, kadar je potreben kakovosten končni rez, da se odpravi potreba po sekundarnem čiščenju. Naslednje značilnosti kakovosti reza so prikazane na naslednji sliki:

POZOR!

Zaščitna skodelica drži konico in vžigalni nastavek na mestu. Postavite gorilnik tako, da bo zaščitna skodelica obrnjena navzgor, s čimer preprečite izpadanje teh delov, ko odstranite skodelico.

1. Odvijte in odstranite sklop zaščitne skodelice z glave gorilnika.

2. Odstranite elektrodo tako, da jo povlečete naravnost navzven iz glave gorilnika.

Glava gorilnika

Elektroda

Vžigalni nastavek

Deli gorilnika (prikazana sta zaščitna kapa

za vlečenje in telo zaščitne skodelice)

300X5397SL DELOVANJE

Konica

Zaščitna skodelica

Površina reza

Želeno ali določeno stanje (gladko ali grobo) na površini reza.

Nabiranje nitrida

Obloge nitrida se lahko ustvarijo na površini reza, kadar je v toku plazemskega plina prisoten dušik. Te obloge lahko povzročijo težave, če je treba material po postopku rezanja variti.

Značilnosti kakovosti reza

4T-1

ESAB CUTMASTER 100

Kot rezanja na

desni strani

Kot rezanja na

levi strani

A-00512SL

Kot poševnine

Kot med površino roba reza in ravnino, ki je pravokotna na površino plošče. Pri popolnoma pravokotnem rezu bo kot poševnine 0°.

Zaokroževanje zgornjega roba

Zaokroženje na zgornjem robu reza zaradi obrabe, ki jo povzroči začetni stik plazemskega obloka z obdelovancem.

Nabiranje žlindre na dnu

Staljeni material, ki se ne izpihuje z območja reza in se znova strdi na plošči. Čezmerna žlindra lahko zahteva sekundarno čiščenje po rezanju.

Širina reza

Širina reza (ali širina materiala, ki se odstranjuje med rezom).

Škropljenje zgoraj (žlindra)

Škropljenje zgoraj ali žlindra na zgornjem delu reza, ki nastane zaradi majhne hitrosti pomikanja, prevelike višine pri rezanju ali konice, katere odprtina se je raztegnila.

4T.03 Splošne informacije o rezanju

OPOZORILO

Pred razstavljanjem napajalnika, gorilnika ali vodnikov gorilnika odklopite primarno napajanje na viru. Redno ponovno preberite pomembne varnostne napotke na začetku tega priročnika. Bodite prepričani, da bo upravljavec opremljen z ustreznimi rokavicami, obleko, zaščito za oči in ušesa. Pazite, da upravljavec s telesom ne prihaja v stik z obdelovancem, ko je gorilnik aktiviran.

POZOR

Iskre, ki nastajajo pri postopku rezanja, lahko povzročijo prevlečene, barvane in druge površine, kot so steklo, plastika in kovine.

Vžiganje pilotnega obloka

Vžiganje pilotnega obloka močneje vpliva na življenjsko dobo delov kot dejansko rezanje, ker se pilotni oblok usmerja iz elektrode na konico namesto na obdelovanec. Če je le mogoče, se izognite čezmernemu času pilotnega obloka, da bo življenjska doba delov čim daljša.

Odmik gorilnika

Neustrezen odmik (razdalja med konico gorilnika in obdelovancem) lahko skrajša življenjsko dobo konice, kot tudi zaščitne skodelice. Odmik lahko tudi bistveno vpliva na kot poševnine. Zmanjšanje odmika običajno povzroči bolj oglat rez.

Začetek roba

Za začetke robov držite gorilnik pravokotno na obdelovanec s sprednjim delom konice poleg roba obdelovanca (vendar brez stika z njim) na točki, na kateri želite začeti rez. Če začenjate na robu plošče, se ne ustavljajte na robu in usmerite oblok tako, da „doseže“ rob kovine. Čim prej vzpostavite rezalni oblok.

Smer rezanja

V gorilnikih se tok plazemskega plina pri zapuščanju gorilnika vrtinči, pri čemer se ohranja gladek stolpec plina. Ta učinek vrtinčenja povzroči, da je ena stran reza bolj oglata kot druga. Gledano vzdolž smeri pomikanja je desna stran reza bolj oglata kot leva.

Stranske lastnosti reza

Če želite izdelati rez z oglatim robom vzdolž notranjega premera kroga, se mora gorilnik premikati v levo po krogu. Če želite ohraniti oglat rez vzdolž reza zunanjega premera, se mora gorilnik pomikati v desno.

POZOR!

Z vodniki gorilnika ravnajte previdno in jih zaščitite pred poškodbami.

4T-2

DELOVANJE 300X5397SL

Žlindra

Če je na karbonskem jeklu žlindra se običajno poimenuje kot „žlindra, ki nastaja pri veliki/majhni hitrosti, ali površinska žlindra“. Žlindra na zgornji strani plošče običajno nastane zaradi prevelike oddaljenosti

gorilnika od plošče. „Površinska žlindra“ se običajno

A-00024SL_AB

Zaščitna skodelica

Gorilnik

Razdalja odmika

3 - 9mm (1/8" - 3/8")

A-02986SL

Sprožilnik

Zatič za sprostitev sprožilnika

zlahka odstrani in jo je pogosto moč obrisati z varilno rokavico. „Žlindra, ki nastaja pri majhni hitrosti,“ je običajno prisotna na spodnjem robu plošče. Nastane lahko ozek ali debel venec, ki pa se ne oprime trdno roba reza in ga je zlahka mogoče postrgati. „Žlindra, ki nastaja pri veliki hitrosti,“ običajno oblikuje ozek venec vzdolž dna rezanega roba in jo je zelo težko odstraniti. Pri rezanju zahtevnega jekla je včasih koristno zmanjšati hitrost rezanja tako, da se ustvarja „žlindra, ki nastaja pri majhni hitrosti“. Čiščenje je nato mogoče izvesti s strganjem, ne z brušenjem.

4T.04 Delovanje ročnega gorilnika

ESAB CUTMASTER 100

Rezanje z odmikom z ročnim gorilnikom

POZOR!

Za najboljšo učinkovitost in najdaljšo življenjsko dobo delov vedno uporabljajte dele, ki so primerni za postopek.

1. Gorilnik je mogoče udobno držati v eni roki ali umirjeno z dvema rokama. Postavite roko na ročaj gorilnika, da pritisnete sprožilnik. Pri ročnem gorilniku lahko za maksimalni nadzor roko postavite blizu glave gorilnika ali blizu zadnjega dela za maksimalno zaščito pred toploto. Izberite tehniko držanja, ki je najudobnejša in omogoča najboljši nadzor ter gibanje.

POZOR!

Konica ne sme nikoli priti v stik z obdelovancem, razen pri postopkih rezanja z vlečenjem.

2. Odvisno od postopka rezanja naredite naslednje:

a. Za začetke robov držite gorilnik pravokotno

na obdelovanec s sprednjim delom konice poleg roba obdelovanca na točki, na kateri želite začeti rez.

Razdalja odmika

3. Gorilnik držite proč od telesa.

4. Potisnite zatič za sprostitev sprožilnika proti zadnji strani ročaja gorilnika in sočasno stiskajte sprožilnik. Pilotni oblok se bo vžgal.

5. Postavite gorilnik na razdaljo prenosa glede na obdelovanca. Glavni oblok se prenese na obdelovanec in pilotni oblok se izklopi.

POZOR!

Pred-pretok in naknadni pretok plina sta značilna za napajalnik in nista funkciji gorilnika.

b. Za rezanje z odmikom držite gorilnik

3-9 mm (1/8 - 1/8 palcev) od obdelovanca, kot je prikazano spodaj.

300X5397SL DELOVANJE

4T-3

ESAB CUTMASTER 100

Art # A-03383SL

Sprožilnik

Zatič za sprostitev sprožilnika

Art # A-04034SL

A-03539SL

Neprevodno vodilo

za rezanje

ravnega roba

6. Režite po običajnem postopku. Če želite prekiniti rezanje, samo spustite sklop sprožilnika.

7. Upoštevajte običajne priporočene postopke rezanja, opisane v priročniku za uporabo napajalnika.

Zaščitna skodelica z ravnim robom

Zaščitna skodelica za vlečenje se lahko uporabi z neprevodnim ravnim rezom, če želite ročno izdelati ravne reze.

OPOZORILO

Raven rob mora biti neprevoden.

Uporaba zaščitne skodelice z

ravnim robom za vlečenje

POZOR!

Ko je zaščitna skodelica pravilno nameščena, je med zaščitno skodelico in ročajem gorilnika ozka reža. Plin izstopa skozi to režo pri običajnem delovanju. Ne poskušajte na silo premikati zaščitne skodelice, da bi zaprli to režo. Pritiskanje zaščitne skodelice ob glavo gorilnika ali ročaj gorilnika na silo lahko poškoduje komponente.

8. Za vzdrževanje višine odmika od obdelovanca namestite vodilo za odmik tako, da ga potisnete na zaščitno skodelico gorilnika. Namestite vodilo z nogami na stranicah telesa zaščitne skodelice, da ohranite dobro vidnost rezalnega obloka. Med delom postavite nogi vodila za odmik ob obdelovanec.

DELOVANJE 300X5397SL

4T-4

Zaščitna skodelica

Vodilo za odmik

Konica gorilnika

Obdelovanec

Kronska zaščitna skodelica najbolje deluje pri rezanju trde kovine z debelino 4,7 mm (3/16 palcev) in razmeroma gladko površino.

Rezanje z vlečenjem z ročnim gorilnikom

Rezanje z vlečenjem je najučinkovitejše pri kovinah z debelino 6 mm (1/4 palcev) ali manj.

POZOR!

Rezanje z vlečenjem se lahko izvaja pri 60 A ali manj. Za najboljšo učinkovitost in najdaljšo življenjsko dobo delov vedno uporabljajte dele, ki so primerni za postopek.

1. Namestite konico za rezanje z vlečenjem in nastavite izhodni tok.

2. Gorilnik je mogoče udobno držati v eni roki ali umirjeno z dvema rokama. Postavite roko na ročaj gorilnika, da pritisnete sprožilnik. Pri ročnem gorilniku lahko za maksimalni nadzor roko postavite blizu glave gorilnika ali blizu zadnjega dela za maksimalno zaščito pred toploto. Izberite tehniko držanja, ki je najudobnejša in omogoča najboljši nadzor ter gibanje.

3. Med ciklom rezanja držite gorilnik v stiku z obdelovancem.

4. Gorilnik držite proč od telesa.

5. Potisnite zatič za sprostitev sprožilnika proti zadnji strani ročaja gorilnika in sočasno stiskajte sprožilnik. Pilotni oblok se bo vžgal.

ESAB CUTMASTER 100

A-02986SL

Sprožilnik

Zatič za sprostitev sprožilnika

Art # A-03383SL

Sprožilnik

Zatič za sprostitev sprožilnika

A-02986SL

Sprožilnik

Zatič za sprostitev sprožilnika

Prebijanje z ročnim gorilnikom

1. Gorilnik je mogoče udobno držati v eni roki ali umirjeno z dvema rokama. Postavite roko na ročaj gorilnika, da pritisnete sprožilnik. Pri ročnem gorilniku lahko za maksimalni nadzor roko postavite blizu glave gorilnika ali blizu zadnjega dela za maksimalno zaščito pred toploto. Izberite tehniko, ki je najudobnejša in omogoča najboljši nadzor ter gibanje.

6. Postavite gorilnik na razdaljo prenosa glede na obdelovanca. Glavni oblok se prenese na obdelovanec in pilotni oblok se izklopi.

POZOR!

Pred-pretok in naknadni pretok plina sta značilna za napajalnik in nista funkciji gorilnika.

POZOR!

Konica ne sme nikoli priti v stik z obdelovancem, razen pri postopkih rezanja z vlečenjem.

2. Gorilnik rahlo nagnite, da se odpihnjeni delci usmerijo proč od konice gorilnika (in upravljavca) namesto naravnost nazaj, dokler se prebijanje ne zaključi.

3. Na delu kovine, ki ga ne potrebujete, začnite prebadati linijo rezanja in nato nadaljujte z rezanjem linije. Po končanem prebijanju držite gorilnik pravokotno na obdelovanec.

4. Gorilnik držite proč od telesa.

5. Potisnite zatič za sprostitev sprožilnika proti zadnji strani ročaja gorilnika in sočasno stiskajte sprožilnik. Pilotni oblok se bo vžgal.

7. Režite po običajnem postopku. Če želite prekiniti

8. Upoštevajte običajne priporočene postopke reza-

300X5397SL DELOVANJE

rezanje, samo spustite sklop sprožilnika.

nja, opisane v priročniku za uporabo napajalnika.

POZOR!

6. Postavite gorilnik na razdaljo prenosa glede na obdelovanca. Glavni oblok se prenese na obdelovanec in pilotni oblok se izklopi.

POZOR!

Pred-pretok in naknadni pretok plina sta značilna za napajalnik in nista funkciji gorilnika. Ko je zaščitna skodelica pravilno nameščena, je med zaščitno skodelico in ročajem gorilnika ozka reža. Plin izstopa skozi to režo pri običajnem delovanju. Ne poskušajte na silo premikati zaščitne skodelice, da bi zaprli to režo. Pritiskanje zaščitne skodelice ob glavo gorilnika ali ročaj gorilnika na silo lahko poškoduje komponente.

4T-5

ESAB CUTMASTER 100

35°

Obdelovanec

Glava gorilnika

Višina odmika

A-00941SL_AB

7. Čim prej očistite poškropljene dele in škajo z zaščitne skodelice in konice. Če zaščitno skodelico popršite s spojino proti pršenju, se bo zmanjšala količina lusk, ki se nanjo primejo.

Hitrost rezanja je odvisna od materiala, debeline in zmožnosti upravljavca, da natančno sledi želeni liniji reza. Na učinkovitost sistema lahko vplivajo naslednji dejavniki:

• Obraba delov gorilnika

• Kakovost zraka

• Nihanja napajalne napetosti

• Višina odmika gorilnika

• Ustrezna priključitev delovnega kabla

Hitrost pomikanja gorilnika

POZOR!

Za dodatne informacije v povezavi z uporabljenim napajalnikom glejte strani s prilogami.

Optimalna hitrost pomikanja gorilnika je odvisna od nastavitve toka, vodilnega kota in načina delovanja (ročni ali strojni gorilnik).

Nastavitev toka

Nastavitve toka so odvisne od hitrosti pomikanja gorilnika, načina delovanja (ročni ali strojni gorilnik) in količine materiala, ki ga je treba odstraniti.

Nastavitev tlaka

4T.05 Zarezovanje

OPOZORILO

Upravljavec mora obvezno nositi ustrezne rokavice, oblačila, zaščitna očala in glušnike in obvezno je treba ravnati v skladu z napotki za varnost, navedenimi na začetku tega priročnika. Pazite, da upravljavec s telesom ne prihaja v stik z obdelovancem, ko je gorilnik aktiviran. Pred razstavljanjem gorilnika, vodnikov ali napajalnika odklopite primarno napajanje sistema.

POZOR

Iskre, ki nastajajo pri plazemskem žlebljenju, lahko povzročijo prevlečene, barvane in druge površine, kot so steklo, plastika in kovine. Preverite dele gorilnika. Deli gorilnika morajo ustrezati vrsti postopka. Za podrobnosti glejte poglavje „4T.07 Izbira delov za gorilnik“.

Tudi če je nastavitev v določenem razponu, bo treba pritisk morda zmanjšati, če gorilnika ni mogoče ustrezno voditi.

Vodilni kot

Kot med gorilnikom in obdelovancem je odvisen od nastavitve izhodnega toka in hitrosti pomikanja gorilnika. Priporočeni vodilni kot je 35°. Če je vodilni kot večji od 45°, se staljena kovina ne bo izpihovala iz žleba in se lahko izpiha nazaj na gorilnik. Če je vodilni kot premajhen (manj kot 35°), se odstrani manj materiala, kar zahteva več prehodov. V nekaterih primerih, kot je odstranjevanje varov ali delo z lahkimi kovinami, je to morda zaželeno.

Parametri žlebljenja

Učinkovitost žlebljenja je odvisna od parametrov, kot so hitrost pomikanja gorilnika, raven toka, vodilni kot (kot med gorilnikom in obdelovancem) ter razdalja med konico gorilnika in obdelovancem (odmik).

POZOR

4T-6

DELOVANJE 300X5397SL

Če se konica gorilnika ali zaščitna skodelica dotika delovne površine, bo to povzročilo čezmerno obrabo delov.

Razdalja odmika

Razdalja od konice do obdelovanca vpliva na kakovost in globino žleba. Razdalja odmika 3-6 mm (1/8 - 1/4 palcev) omogoča gladko in enakomerno odstranjevanje kovine. Manjši odmiki lahko povzročijo delitev namesto žlebljenja. Razdalje odmika več kot 6 mm (1/4 palcev) lahko povzročijo minimalno odstranjevanje kovine ali izgubo prenesenega glavnega obloka.

Kot žlebljenja in razdalja odmika

Nabiranje žlindre

Razdalja odmika

Raven oblok

Sledilni oblok

Vodilni oblok

Smer pomikanja gorilnika

A-02586SL

Žlindro, ki se tvori pri žlebljenju materialov, kot so ogljikova in nerjavna jekla, nikelj in zlitine jekla, je v večini primerov mogoče preprosto odstraniti. Žlindra ne ovira žlebljenja, če se nabere na stranicah poti žlebljenja. Toda nabiranje žlindre lahko povzroči nedoslednosti in nepravilno odstranjevanje kovine, če se pred oblokom naberejo večje količine materiala. Obloge so najpogosteje posledica neustrezne hitrosti pomikanja, vodilnega kota ali višine odmika.

4T.06 Delovanje mehaniziranega

gorilnika

Rezanje z mehaniziranim gorilnikom

Mehanizirani gorilnik je mogoče aktivirati prek visečega daljinskega upravljalnika ali prek oddaljenega vmesnika, kot je CNC.

1. Če želite začeti rez na robu plošče, postavite sredino gorilnika vzdolž roba plošče.

Hitrost pomikanja

Ustrezno hitrost pomikanja označuje sled obloka, ki jo je moč videti izpod plošče. Oblok je lahko ena od naslednjih možnosti:

ESAB CUTMASTER 100

Delovanje mehaniziranega gorilnika

Za optimalno kakovost gladke površine je treba hitrost pomikanja nastaviti tako, da samo vodilni rob obločnega stolpa izvaja rez. Če je hitrost pomikanja premajhna, se izvaja grobi rez med premikanjem obloka z ene strani na drugo pri iskanju kovine za prenos.

1. Raven oblok

2. Vodilni oblok

3. Sledilni oblok

Raven oblok je pravokoten na površino obdelovanca. Ta oblok je običajno priporočen za najboljši rez z zračno plazmo na nerjavnem jeklu ali aluminiju.

Vodilni oblok se usmerja v smeri pomikanja gorilnika. Petstopenjski vodilni oblok se običajno priporoča za zračno plazmo na plavljenem jeklu.

Sledilni oblok se usmerja v nasprotni smeri pomikanja gorilnika.

Hitrost pomikanja vpliva tudi na kot poševnine reza. Pri rezanju v krogu ali okrog vogala bo zmanjšanje hitrosti pomikanja omogočilo bolj oglat rez. Zmanjšati je treba tudi izhod vira napajanja. Za morebitne nastavitve pojemanja v vogalih glejte ustrezen priročnik za uporabo krmilnega modula.

Prebijanje s strojnim gorilnikom

Za prebadanje s strojnim gorilnikom je treba oblok vžgati z gorilnikom v čim višjem položaju nad ploščo, medtem pa pustiti, da se oblok prenese in prebode material. Ta odmik pomaga preprečiti izpihovanje staljene kovine nazaj na sprednji konec gorilnika.

Pri uporabi rezalnega stroja je potrebno prebijanje ali čas mirovanja. Pomikanje gorilnika ne sme biti omogočeno, dokler oblok ne predre spodnje strani plošče. Ko se gibanje začne, je treba za optimalno hitrost in kakovost reza zmanjšati odmik gorilnika na priporočeno razdaljo od 3 do 6 mm (1/8 - 1/4 palcev). Čim prej očistite poškropljene dele in škajo z zaščitne skodelice in konice. Če zaščitno skodelico popršite s spojino proti pršenju ali potopite vanjo, se bo zmanjšala količina lusk, ki se nanjo primejo.

300X5397SL DELOVANJE

4T-7

ESAB CUTMASTER 100

enje

4T.07 Izbira delov za rezanje z gorilnikom SL100

Avtomatski

Ročni gorilnik

z ohmsko sponko

9-8259

gorilnik z

ohmsko sponko

9-8224

Elektroda

Samodejno 9-8232

Ročno 9-8215

Vžigalni

nastavek

9-8213

20-40A

REZANJE Z

ODMIKOM

50-60A

REZANJE Z

ODMIKOM

Vžigalni nastavek za

zahtevne pogoje

Samo ne-VF 9-8277

70-120A

REZANJE Z

ODMIKOM

120A Samodejno 9-8233

Konica:

20A 9-8205 30A 9-8206 40A 9-8208

Konica:

50-55A 9-8209

60A 9-8210

Konica:

70A 9-8231

80A 9-8211

90/100A 9-8212

120A Ročno 9-8253

Zaščitna

skodelica, telo,

9-8237

Zaščitna skodelica

9-8218

Zaščitna

skodelica, telo,

9-8237

Zaščitna

skodelica

9-8218

Zaščitna

skodelica, telo,

9-8237

Zaščitna

skodelica

9-8218

Zaščitna kapa, stroj 40A 9-8245

Zaščitna kapa, difuzor 9-8243

Zaščitna skodelica za vleč 9-8235

Zaščitna kapa, stroj 50-60A 9-8238

Zaščitna kapa, difuzor 9-8243

Zaščitna skodelica za vleč 70-100A 9-8236

Zaščitna skodelica za vleč 120A 9-8258

Zaščitna kapa, stroj 70-100A 9-8239

Zaščitna kapa, stroj 120A 9-8256

Zaščitna kapa, difuzor 9-8243

40-120A

ŽLEBLJENJE

Konica:

Konica A 9-8225 (40 Amps Max.)

Konica B 9-8226 (50 - 120 Amps)

Konica C 9-8227 (60 - 120 Amps)

Konica D 9-8228 (60 - 120 Amps)

Art # A-08066SL_AG

4T-8

DELOVANJE 300X5397SL

Konica E 9-8254 (60 - 120 Amps)

Zaščitna

skodelica, telo,

9-8237

Zaščitna skodelica, žlebljenje

9-8241

ESAB CUTMASTER 100

4T.08 Priporočene hitrosti rezanja za gorilnik SL100 z odprto konico

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,036 0,9 9 -8208 104 40 340 8,64 0,19 4,8 65 4,5 55 170 0,00 0,2 5,1

0,06 1,5 9 -8208 108 40 250 6,35 0,19 4,8 65 4,5 55 170 0,10 0,2 5,1 0,075 1,9 9 -8208 108 40 190 4,83 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1 0,135 3,4 9 -8208 110 40 105 2,67 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1 0,188 4,8 9 -8208 113 40 60 1,52 0,19 4,8 65 4,5 55 170 0,60 0,2 5,1

0,25 6,4 9 -8208 111 40 40 1,02 0,19 4,8 65 4,5 55 170 1,00 0,2 5,1 0,375 9,5 9 -8208 124 40 21 0,53 0,19 4,8 65 4,5 55 170 NR NR NR 0,500 12,7 9 -8208 123 40 11 0,28 0,19 4,8 65 4,5 55 170 NR NR NR 0,625 15,9 9 -8208 137 40 7 0,18 0,19 4,8 65 4,5 55 170 NR NR NR

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

0,036 0,9 9 -8208 103 40 355 9,02 0.125 3,2 65 4,5 55 170 0,00 0,2 5,1

0,05 1,3 9 -8208 98 40 310 7,87 0.125 3,2 65 4,5 55 170 0,00 0,2 5,1

0,06 1,5 9 -8208 98 40 240 6,10 0.125 3,2 65 4,5 55 170 0,10 0,2 5,1 0,078 2,0 9 -8208 100 40 125 3,18 0.125 3,2 65 4,5 55 170 0,30 0,2 5,1 0,135 3,4 9 -8208 120 40 30 0,76 0.187 4,8 65 4,5 55 170 0,40 0,2 5,1 0,188 4,8 9 -8208 124 40 20 0,51 0.187 4,8 65 4,5 55 170 0,60 0,2 5,1

0,25 6,4 9 -8208 122 40 15 0,38 0.187 4,8 65 4,5 55 170 1,00 0,2 5,1 0,375 9,5 9 -8208 126 40 10 0,25 0.187 4,8 65 4,5 55 170 NR NR NR

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk plazemske-

ga plina

Pritisk

plazemskega plina

Pretok (CFH) Prebijanje Višina preboja

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,032 0,8 9 -8208 11 0 40 440 11,18 0.187 4,8 65 4,5 55 170 0,00 0,2 5,1 0,051 1,3 9 -8208 109 40 350 8,89 0.187 4,8 65 4,5 55 170 0,10 0,2 5,1 0,064 1,6 9 -8208 11 2 40 250 6,35 0.187 4,8 65 4,5 55 170 0,10 0,2 5,1 0,079 2,0 9 -8208 11 2 40 200 5,08 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1 0,125 3,2 9 -8208 11 8 40 100 2,54 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1 0,188 4,8 9 -8208 120 40 98 2,49 0.187 4,8 65 4,5 55 170 0,60 0,2 5,1 0,250 6,4 9 -8208 123 40 50 1,27 0.187 4,8 65 4,5 55 170 1,00 0,2 5,1 0,375 9,5 9 -8208 134 40 16 0,41 0.187 4,8 65 4,5 55 170 NR NR NR

Pritisk

plazemskega plina

Pretok (CFH) Prebijanje Višina preboja

300X5397SL DELOVANJE

4T-9

ESAB CUTMASTER 100

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,060 1,5 9 -8210 110 60 290 7,37 0,19 4,8 70 4,8 90 245 0,00 0,19 4,8 0,075 1,9 9 -8210 120 60 285 7,24 0,19 4,8 70 4,8 90 245 0,10 0,19 4,8 0,120 3,0 9 -8210 120 60 180 4,57 0,19 4,8 70 4,8 90 245 0,10 0,19 4,8 0,135 3,4 9 -8210 119 60 170 4,32 0,19 4,8 70 4,8 90 245 0,10 0,19 4,8 0,188 4,8 9 -8210 121 60 100 2,54 0,19 4,8 70 4,8 90 245 0,20 0,19 4,8 0,250 6,4 9 -8210 119 60 80 2,03 0,19 4,8 70 4,8 90 245 0,30 0,19 4,8 0,375 9,5 9 -8210 124 60 50 1,27 0,19 4,8 70 4,8 90 245 0,50 0,19 4,8 0,500 12,7 9 -8210 126 60 26 0,66 0,19 4,8 70 4,8 90 245 0,75 0,19 4,8 0,625 15,9 9 -8210 127 60 19 0,48 0,19 4,8 70 4,8 90 245 NR NR NR 0,750 19,1 9 -8210 134 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR 1,000 25,4 9 -8210 140 60 6 0,15 0,19 4,8 70 4,8 90 245 NR NR NR

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

0,06 1,5 9 -8210 119 60 350 8,91 0,19 4,8 70 4,8 90 245 0,00 0,20 5,1 0,075 1,9 9 -8210 116 60 300 7,64 0,19 4,8 70 4,8 90 245 0,10 0,20 5,1 0,120 3,0 9 -8210 123 60 150 3,82 0,19 4,8 70 4,8 90 245 0,10 0,20 5,1 0,135 3,4 9 -8210 118 60 125 3,18 0,19 4,8 70 4,8 90 245 0,10 0,20 5,1 0,188 4,8 9 -8210 122 60 90 2,29 0,19 4,8 70 4,8 90 245 0,20 0,20 5,1 0,250 6,4 9 -8210 120 60 65 1,65 0,19 4,8 70 4,8 90 245 0,30 0,20 5,1 0,375 9,5 9 -8210 130 60 30 0,76 0,19 4,8 70 4,8 90 245 0,50 0,20 5,1 0,500 12,7 9 -8210 132 60 21 0,53 0,19 4,8 70 4,8 90 245 0,75 0,20 5,1 0,625 15,9 9 -8210 130 60 15 0,38 0,19 4,8 70 4,8 90 245 NR NR NR 0,750 19,1 9 -8210 142 60 12 0,31 0,25 6,4 70 4,8 90 245 NR NR NR

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega

plina

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje

Pretok (CFH) Prebijanje Višina preboja

preboja

Višina

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,060 1,5 9 -8210 110 60 440 11,18 0,25 6,4 70 4,8 90 245 0,00 0,25 6,4

0,075 1,9 9 -8210 110 60 440 11,18 0,25 6,4 70 4,8 90 245 0,10 0,25 6,4

0,120 3,0 9 -8210 116 60 250 6,35 0,25 6,4 70 4,8 90 245 0,10 0,25 6,4

0,188 3,4 9 -8210 116 60 170 4,32 0,25 6,4 70 4,8 90 245 0,20 0,25 6,4

0,250 6,4 9 -8210 132 60 85 2,16 0,25 6,4 70 4,8 90 245 0,30 0,25 6,4

0,375 9,5 9 -8210 140 60 45 1,14 0,25 6,4 70 4,8 90 245 0,50 0,25 6,4

0,500 12,7 9 -8210 143 60 30 0,76 0,25 6,4 70 4,8 90 245 0,80 0,25 6,4

0,625 15,9 9 -8210 145 60 20 0,51 0,25 6,4 70 4,8 90 245 NR NR NR

0,750 19,1 9 -8210 145 60 18 0,46 0,25 6,4 70 4,8 90 245 NR NR NR

4T-10

DELOVANJE 300X5397SL

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

ESAB CUTMASTER 100

Vrsta gorilnika: SL100 z odprto konico

Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,060 1,5 9 -8211 113 80 320 8,13 0,19 4,8 65 4,5 115 340 0,00 0,19 4,8 0,120 3,0 9 -8211 113 80 230 5,84 0,19 4,8 65 4,5 115 340 0,10 0,19 4,8 0,135 3,4 9 -8211 115 80 180 4,57 0,19 4,8 65 4,5 115 340 0,10 0,19 4,8 0,188 4,8 9 -8211 114 80 140 3,56 0,19 4,8 65 4,5 115 340 0,20 0,19 4,8 0,250 6,4 9 -8211 114 80 100 2,54 0,19 4,8 65 4,5 115 340 0,30 0,19 4,8 0,375 9,5 9 -8211 117 80 42 1,07 0,19 4,8 65 4,5 115 340 0,40 0,19 4,8 0,500 12,7 9 -8211 120 80 33 0,84 0,19 4,8 65 4,5 115 340 0,60 0,19 4,8 0,625 15,9 9 -8211 133 80 22 0,56 0,19 4,8 65 4,5 115 340 0,75 0,19 4,8 0,750 19,1 9 -8211 128 80 18 0,46 0,19 4,8 65 4,5 115 340 NR NR NR 0,875 22,2 9 -8211 133 80 10 0,25 0,19 4,8 65 4,5 115 340 NR NR NR 1,000 25,4 9 -8211 132 80 9 0,23 0,19 4,8 65 4,5 115 340 NR NR NR

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,060 1,5 9 -8211 120 80 340 8,64 0,25 6,4 65 4,5 115 340 0,00 0,25 6,4 0,120 3,0 9 -8211 120 80 300 7,62 0,25 6,4 65 4,5 115 340 0,10 0,25 6,4 0,135 3,4 9 -8211 120 80 280 7,11 0,25 6,4 65 4,5 115 340 0,10 0,25 6,4 0,188 4,8 9 -8211 120 80 140 3,56 0,25 6,4 65 4,5 115 340 0,20 0,25 6,4 0,250 6,4 9 -8211 120 80 100 2,54 0,25 6,4 65 4,5 115 340 0,30 0,25 6,4 0,375 9,5 9 -8211 126 80 50 1,27 0,25 6,4 65 4,5 115 340 0,40 0,25 6,4 0,500 12,7 9 -8211 129 80 28 0,71 0,25 6,4 65 4,5 115 340 0,80 0,25 6,4 0,625 15,9 9 -8211 135 80 20 0,51 0,25 6,4 65 4,5 115 340 1,00 0,25 6,4 0,750 19,1 9 -8211 143 80 10 0,25 0,25 6,4 65 4,5 115 340 NR NR NR 0,875 22,2 9 -8211 143 80 9 0,23 0,25 6,4 65 4,5 115 340 NR NR NR 1,000 25,4 9 -8211 146 80 8 0,20 0,25 6,4 65 4,5 115 340 NR NR NR

Pritisk

plazemskega plina

Pretok (CFH) Prebijanje Višina preboja

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,06 1,5 9 -8211 120 80 350 8,89 0,25 6,4 65 4,5 115 340 0,00 0,25 6,4

0,12 3,0 9 -8211 124 80 300 7,62 0,25 6,4 65 4,5 115 340 0,10 0,25 6,4 0,188 4,8 9 -8211 124 80 180 4,57 0,25 6,4 65 4,5 115 340 0,20 0,25 6,4 0,250 6,4 9 -8211 128 80 11 0 2,79 0,25 6,4 65 4,5 115 340 0,30 0,25 6,4 0,375 9,5 9 -8211 136 80 55 1,40 0,25 6,4 65 4,5 115 340 0,40 0,25 6,4 0,500 12,7 9 -8211 139 80 38 0,97 0,25 6,4 65 4,5 115 340 0,60 0,25 6,4 0,625 15,9 9 -8211 142 80 26 0,66 0,25 6,4 65 4,5 115 340 0,75 0,25 6,4 0,750 19,1 9 -8211 145 80 24 0,61 0,25 6,4 65 4,5 115 340 NR NR NR 0,875 22,2 9 -8211 153 80 10 0,25 0,25 6,4 65 4,5 115 340 NR NR NR 1,000 25,4 9 -8211 162 80 6 0,15 0,25 6,4 65 4,5 115 340 NR NR NR

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

300X5397SL DELOVANJE

4T-11

ESAB CUTMASTER 100

Vrsta gorilnika: SL100 z odprto konico

Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

0,250 6,4 9 -8212 110 100 105 2,65 0.190 4,8 75 5,2 130 390 0,4 0.200 5,1 0,375 9,5 9 -8212 117 100 70 1,75 0.190 4,8 75 5,2 130 390 0,5 0.200 5,1 0,500 12,7 9 -8212 120 100 50 1,25 0.190 4,8 75 5,2 130 390 0,6 0.200 5,1 0,625 15,9 9 -8212 125 100 35 0,90 0.190 4,8 75 5,2 130 390 1,0 0.200 5,1 0,750 19,0 9 -8212 131 100 18 0,45 0.190 4,8 75 5,2 130 390 2,0 0.250 6,4 1,000 25,4 9 -8212 135 100 10 0,25 0.190 4,8 75 5,2 130 390 NR NR NR

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

Vrsta gorilnika: SL100 z odprto konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

0,250 6,4 9 -8212 118 100 90 2,30 0.190 4,8 75 5,2 130 390 0,5 0.250 6,4 0,375 9,5 9 -8212 122 100 55 1,40 0.190 4,8 75 5,2 130 390 0,8 0.250 6,4 0,500 12,7 9 -8212 126 100 30 0,75 0.190 4,8 75 5,2 130 390 1,0 0.250 6,4 0,625 15,9 9 -8212 133 100 20 0,50 0.190 4,8 75 5,2 130 390 1,5 0.250 6,4 0,750 19,0 9 -8212 138 100 15 0,40 0.190 4,8 75 5,2 130 390 NR NR NR 1,000 25,4 9 -8212 139 100 10 0,25 0.190 4,8 75 5,2 130 390 NR NR NR

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega plina

Pretok (CFH) Prebijanje Višina preboja

Vrsta gorilnika: SL100 z odprto konico

Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

0,250 6,4 9 -8212 108 100 120 3,05 0.190 4,8 65 4,5 120 360 0,2 0.225 5,7 0,375 9,5 9 -8212 117 100 65 1,65 0.190 4,8 65 4,5 120 360 0,4 0.225 5,7 0,500 12,7 9 -8212 120 100 45 1,15 0.190 4,8 65 4,5 120 360 0,5 0.225 5,7 0,625 15,9 9 -8212 125 100 30 0,75 0.190 4,8 65 4,5 120 360 0,8 0.225 5,7 0,750 19,0 9 -8212 131 100 25 0,65 0.190 4,8 65 4,5 120 360 1,0 0.225 5,7 1,000 25,4 9 -8212 140 100 10 0,25 0.190 4,8 65 4,5 120 360 NR NR NR

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

POZOR!

* Prikazan je tlak plina za gorilnike z vodniki do 7,6 m oz. 25 čevljev. Za vodnike dolžine 15,2 m oz. 50 čevljev glejte razdelek „Nastavitev delovnega tlaka“ na strani <?>. ** Skupna hitrost pretoka zajema pretok plazme in sekundarnega plina.

4T-12

DELOVANJE 300X5397SL

ESAB CUTMASTER 100

4T.09 Priporočene hitrosti rezanja za gorilnik SL100 z zaščiteno konico

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,036 0,9 9 -8208 114 40 170 4,32 0,19 4,8 65 4,5 55 170 0,00 0,2 5,1

0,06 1,5 9 -8208 120 40 90 2,29 0,19 4,8 65 4,5 55 170 0,10 0,2 5,1 0,075 1,9 9 -8208 121 40 80 2,03 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1 0,135 3,4 9 -8208 122 40 75 1,91 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1 0,188 4,8 9 -8208 123 40 30 0,76 0,19 4,8 65 4,5 55 170 0,60 0,2 5,1

0,25 6,4 9 -8208 125 40 25 0,64 0,19 4,8 65 4,5 55 170 1,00 0,2 5,1 0,375 9,5 9 -8208 138 40 11 0,28 0,19 4,8 65 4,5 55 170 NR NR NR 0,500 12,7 9 -8208 142 40 7 0,18 0,19 4,8 65 4,5 55 170 NR NR NR 0,625 15,9 9 -8208 152 40 3 0,08 0,19 4,8 65 4,5 55 170 NR NR NR

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

0,036 0,9 9 -8208 109 40 180 4,57 0.125 3,2 65 4,5 55 170 0,00 0,2 5,1

0,05 1,3 9 -8208 105 40 165 4,19 0.125 3,2 65 4,5 55 170 0,00 0,2 5,1

0,06 1,5 9 -8208 115 40 120 3,05 0.125 3,2 65 4,5 55 170 0,10 0,2 5,1 0,078 2,0 9 -8208 120 40 65 1,65 0.187 4,8 65 4,5 55 170 0,30 0,2 5,1 0,135 3,4 9 -8208 125 40 25 0,64 0.187 4,8 65 4,5 55 170 0,40 0,2 5,1 0,188 4,8 9 -8208 132 40 20 0,51 0.187 4,8 65 4,5 55 170 0,60 0,2 5,1

0,25 6,4 9 -8208 130 40 15 0,38 0.187 4,8 65 4,5 55 170 1,00 0,2 5,1 0,375 9,5 9 -8208 130 40 10 0,25 0.187 4,8 65 4,5 55 170 NR NR NR

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega plina

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

Pretok (CFH) Prebijanje

Višina

preboja

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,032 0,8 9 -8208 116 40 220 5,59 0.187 4,8 65 4,5 55 170 0,00 0,2 5,1 0,051 1,3 9 -8208 116 40 210 5,33 0.187 4,8 65 4,5 55 170 0,00 0,2 5,1 0,064 1,6 9 -8208 118 40 180 4,57 0.187 4,8 65 4,5 55 170 0,10 0,2 5,1 0,079 2,0 9 -8208 116 40 150 3,81 0,19 4,8 65 4,5 55 170 0,30 0,2 5,1 0,125 3,2 9 -8208 130 40 75 1,91 0,19 4,8 65 4,5 55 170 0,40 0,2 5,1 0,188 4,8 9 -8208 132 40 60 1,52 0.187 4,8 65 4,5 55 170 0,60 0,2 5,1 0,250 6,4 9 -8208 134 40 28 0,71 0.187 4,8 65 4,5 55 170 1,00 0,2 5,1 0,375 9,5 9 -8208 143 40 11 0,28 0.187 4,8 65 4,5 55 170 NR NR NR

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje

Višina

preboja

300X5397SL DELOVANJE

4T-13

ESAB CUTMASTER 100

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,060 1,5 9 -8210 124 60 250 6,35 0,19 4,8 70 4,8 90 245 0,00 0,2 5,1 0,075 1,9 9 -8210 126 60 237 6,02 0,19 4,8 70 4,8 90 245 0,10 0,2 5,1 0,120 3,0 9 -8210 126 60 230 5,84 0,19 4,8 70 4,8 90 245 0,10 0,2 5,1 0,135 3,4 9 -8210 128 60 142 3,61 0,19 4,8 70 4,8 90 245 0,10 0,2 5,1 0,188 4,8 9 -8210 128 60 125 3,18 0,19 4,8 70 4,8 90 245 0,20 0,2 5,1 0,250 6,4 9 -8210 123 60 80 2,03 0,19 4,8 70 4,8 90 245 0,30 0,2 5,1 0,375 9,5 9 -8210 132 60 34 0,86 0,19 4,8 70 4,8 90 245 0,50 0,2 5,1 0,500 12,7 9 -8210 137 60 23 0,58 0,19 4,8 70 4,8 90 245 0,75 0,2 5,1 0,625 15,9 9 -8210 139 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR 0,750 19,1 9 -8210 145 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR 1,000 25,4 9 -8210 156 60 4 0,10 0,19 4,8 70 4,8 90 245 NR NR NR

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

0,06 1,5 9 -8210 11 0 60 165 4,19 0,13 3,2 70 4,8 90 245 0,00 0,20 5,1 0,075 1,9 9 -8210 116 60 155 3,94 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1 0,120 3,0 9 -8210 115 60 125 3,18 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1 0,135 3,4 9 -8210 118 60 80 2,03 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1 0,188 4,8 9 -8210 120 60 75 1,91 0,13 3,2 70 4,8 90 245 0,20 0,20 5,1 0,250 6,4 9 -8210 121 60 60 1,52 0,13 3,2 70 4,8 90 245 0,30 0,20 5,1 0,375 9,5 9 -8210 129 60 28 0,71 0,13 3,2 70 4,8 90 245 0,50 0,20 5,1 0,500 12,7 9 -8210 135 60 17 0,43 0,19 4,8 70 4,8 90 245 0,75 0,20 5,1 0,625 15,9 9 -8210 135 60 14 0,36 0,19 4,8 70 4,8 90 245 NR NR NR 0,750 19,1 9 -8210 142 60 10 0,25 0,19 4,8 70 4,8 90 245 NR NR NR

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega plina

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje

Pretok (CFH) Prebijanje Višina preboja

Višina

preboja

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,060 1,5 9 -8210 105 60 350 8,89 0,13 3,2 70 4,8 90 245 0,00 0,20 5,1

0,075 1,9 9 -8210 110 60 350 8,89 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1

0,120 3,0 9 -8210 110 60 275 6,99 0,13 3,2 70 4,8 90 245 0,10 0,20 5,1

0,188 3,4 9 -8210 122 60 140 3,56 0,13 3,2 70 4,8 90 245 0,20 0,20 5,1

0,250 6,4 9 -8210 134 60 80 2,03 0,19 4,8 70 4,8 90 245 0,30 0,20 5,1

0,375 9,5 9 -8210 140 60 45 1,14 0,19 4,8 70 4,8 90 245 0,50 0,20 5,1

0,500 12,7 9 -8210 144 60 26 0,66 0,19 4,8 70 4,8 90 245 0,80 0,20 5,1

0,625 15,9 9 -8210 145 60 19 0,48 0,19 4,8 70 4,8 90 245 NR NR NR

0,750 19,1 9 -8210 150 60 15 0,38 0,19 4,8 70 4,8 90 245 NR NR NR

4T-14

DELOVANJE 300X5397SL

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

ESAB CUTMASTER 100

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,060 1,5 9 -8211 128 80 280 7,11 0,19 4,8 65 4,5 115 340 0,00 0,2 5,1 0,120 3,0 9 -8211 126 80 203 5,16 0,19 4,8 65 4,5 115 340 0,10 0,2 5,1 0,135 3,4 9 -8211 128 80 182 4,62 0,19 4,8 65 4,5 115 340 0,10 0,2 5,1 0,188 4,8 9 -8211 128 80 137 3,48 0,19 4,8 65 4,5 115 340 0,20 0,2 5,1 0,250 6,4 9 -8211 131 80 100 2,54 0,19 4,8 65 4,5 115 340 0,30 0,2 5,1 0,375 9,5 9 -8211 134 80 40 1,02 0,19 4,8 65 4,5 115 340 0,50 0,2 5,1 0,500 12,7 9 -8211 136 80 36 0,91 0,19 4,8 65 4,5 115 340 0,60 0,2 5,1 0,625 15,9 9 -8211 145 80 21 0,53 0,19 4,8 65 4,5 115 340 0,75 0,2 5,1 0,750 19,1 9 -8211 144 80 14 0,36 0,19 4,8 65 4,5 115 340 NR NR NR 0,875 22,2 9 -8211 149 80 11 0,28 0,19 4,8 65 4,5 115 340 NR NR NR 1,000 25,4 9 -8211 162 80 8 0,20 0,19 4,8 65 4,5 115 340 NR NR NR

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

0,060 1,5 9 -8211 110 80 340 8,50 0.125 3,2 65 4,5 115 340 0,00 0,2 5,1 0,120 3,0 9 -8211 115 80 260 6,50 0.125 3,2 65 4,5 115 340 0,10 0,2 5,1 0,135 3,4 9 -8211 113 80 250 6,25 0.125 3,2 65 4,5 115 340 0,10 0,2 5,1 0,188 4,8 9 -8211 114 80 170 4,25 0.125 3,2 65 4,5 115 340 0,20 0,2 5,1 0,250 6,4 9 -8211 116 80 85 2,13 0.125 3,2 65 4,5 115 340 0,30 0,2 5,1 0,375 9,5 9 -8211 123 80 45 1,13 0.125 3,2 65 4,5 115 340 0,40 0,25 6,4 0,500 12,7 9 -8211 133 80 18 0,45 0.125 3,2 65 4,5 11 5 340 0,75 0,25 6,4 0,625 15,9 9 -8211 135 80 16 0,40 0.125 3,2 65 4,5 11 5 340 1,00 0,25 6,4 0,750 19,1 9 -8211 144 80 8 0,20 0.125 3,2 65 4,5 115 340 NR NR NR 0,875 22,2 9 -8211 137 80 8 0,20 0.125 3,2 65 4,5 115 340 NR NR NR 1,000 25,4 9 -8211 140 80 8 0,20 0.125 3,2 65 4,5 115 340 NR NR NR

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega

plina

Pritisk

plazemskega plina

Pretok (CFH) Prebijanje Višina preboja

Vrsta gorilnika: SL100 z zaščiteno konico

Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

0,06 1,5 9 -8211 11 5 80 320 8,13 0,13 3,2 65 4,5 115 340 0,00 0,25 6,4

0,12 3,0 9 -8211 120 80 240 6,10 0,13 3,2 65 4,5 115 340 0,10 0,25 6,4 0,188 4,8 9 -8211 120 80 165 4,19 0,13 3,2 65 4,5 115 340 0,20 0,25 6,4 0,250 6,4 9 -8211 124 80 100 2,54 0,13 3,2 65 4,5 115 340 0,30 0,25 6,4 0,375 9,5 9 -8211 138 80 60 1,52 0,19 4,8 65 4,5 115 340 0,40 0,25 6,4 0,500 12,7 9 -8211 141 80 36 0,91 0,19 4,8 65 4,5 115 340 0,60 0,25 6,4 0,625 15,9 9 -8211 142 80 26 0,66 0,19 4,8 65 4,5 115 340 0,75 0,25 6,4 0,750 19,1 9 -8211 150 80 18 0,46 0,19 4,8 65 4,5 115 340 NR NR NR 0,875 22,2 9 -8211 156 80 8 0,20 0,19 4,8 65 4,5 115 340 NR NR NR 1,000 25,4 9 -8211 164 80 6 0,15 0,19 4,8 65 4,5 115 340 NR NR NR

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

300X5397SL DELOVANJE

4T-15

ESAB CUTMASTER 100

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: plavljeno jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

0,250 6,4 0,375 9,5 9 -8212 127 100 75 1,90 0.180 4,6 75 5,2 130 390 0,5 0.200 5,1 0,500 12,7 9 -8212 132 100 50 1,30 0.180 4,6 75 5,2 130 390 0,6 0.200 5,1 0,625 15,9 9 -8212 136 100 30 0,75 0.180 4,6 75 5,2 130 390 0,8 0.200 5,1 0,750 19,0 9 -8212 140 100 18 0,45 0.190 4,8 75 5,2 130 390 2,0 0.225 5,7 1,000 25,4 9 -8212 147 100 10 0,25 0.190 4,8 75 5,2 130 390 NR NR NR

(kataloška

št.)

9 -8212

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

124

Tok v

amperih

100

Hitrost (na minuto) Odmik

110

2,80

0.180

4,6 75 5,2 130 390

Vrsta gorilnika: SL100 z zaščiteno konico Vrsta materiala: nerjaveče jeklo

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

0,250 6,4 9 -8212 121 100 11 0 2,80 0.125 3,2 75 5,2 130 390 0,5 0.200 5,1 0,375 9,5 9 -8212 125 100 60 1,50 0.150 3,8 75 5,2 130 390 0,8 0.200 5,1 0,500 12,7 9 -8212 132 100 35 0,90 0.150 3,8 75 5,2 130 390 1,0 0.200 5,1 0,625 15,9 9 -8212 137 100 20 0,50 0.150 3,8 75 5,2 130 390 2,0 0.225 5,7 0,750 19,0 9 -8212 144 100 15 0,40 0.190 4,8 75 5,2 130 390 NR NR NR 1,000 25,4 9 -8212 154 100 8 0,20 0.190 4,8 75 5,2 130 390 NR NR NR

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj** Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega

plina

Pritisk

plazemskega plina

Pretok (CFH) Prebijanje Višina preboja

0,4 0.200

Pretok (CFH) Prebijanje Višina preboja

5,1

Vrsta gorilnika: SL100 z zaščiteno konico

Vrsta materiala: aluminij

Vrsta plazemskega plina: zrak Vrsta sekundarnega plina: Gorilnik z enim plinom

Debelina Konica Izhod

Palci Mm

0,250 6,4 9 -8212 120 100 120 3,05 0.180 65 4,5 105 360 0,2 0.225 5,7 0,375 9,5 9 -8212 128 100 65 1,65 0.180 65 4,5 105 360 0,4 0.225 5,7 0,500 12,7 9 -8212 130 100 45 1,15 0.180 65 4,5 105 360 0,5 0.225 5,7 0,625 15,9 9 -8212 135 100 30 0,75 0.180 65 4,5 105 360 0,8 0.225 5,7 0,750 19,0 9 -8212 140 100 25 0,65 0.180 65 4,5 105 360 1,0 0.225 5,7 1,000 25,4 9 -8212 148 100 10 0,25 0.190 65 4,5 105 360 NR NR NR

(kataloška

št.)

Volti (VDC) (Amperi) Palci Metri Palci Mm psi* Bar Plazma Skupaj**Zakasnitev (s) Palci Mm

Tok v

amperih

Hitrost (na minuto) Odmik

Pritisk

plazemskega

plina

Pretok (CFH) Prebijanje Višina preboja

POZOR!

4T-16

DELOVANJE 300X5397SL

Ta stran je namenoma prazna.

ESAB CUTMASTER 100

300X5397SL DELOVANJE

4T-17

ESAB CUTMASTER 100

INFORMACIJE O PATENTIH

Patenti za gorilnike za plazemsko rezanje

Naslednji deli so zaščiteni z naslednjimi patenti v ZDA in drugih državah:

Katalog # Opis Patent(i)

9-8215 elektrode številka patenta US 6163008; 6987238 Drugi prijavljeni patenti 9-8213 kaseta številka patenta US 6903301; 6717096; 6936786; 6703581; D496842; D511280; D492709; D499620; D504142 drugi prijavljeni patenti 9-8205 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8206 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8207 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8252 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8208 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8209 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8210 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8231 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8211 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8212 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8253 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8225 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8226 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8227 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8228 konica številka patenta US 6774336; 7145099; 6933461 Drugi prijavljeni patenti 9-8241 zaščitna kapica številka patenta US 6914211; D505309 Drugi prijavljeni patenti 9-8243 zaščitna kapica številka patenta US 6914211; D505309 Drugi prijavljeni patenti 9-8235 zaščitna kapica številka patenta US 6914211; D505309 Drugi prijavljeni patenti 9-8236 zaščitna kapica številka patenta US 6914211; D505309 Drugi prijavljeni patenti 9-8237 zaščitna skodelica številka patenta US 6914211; D501632; D511633 Drugi prijavljeni patenti 9-8238 zaščitna kapica številka patenta US 6914211; D496951 Drugi prijavljeni patenti 9-8239 zaščitna kapica številka patenta US 6914211; D496951 Drugi prijavljeni patenti 9-8244 zaščitna kapica številka patenta US 6914211; D505309 Drugi prijavljeni patenti

4T-18

DELOVANJE 300X5397SL

ESAB CUTMASTER 100

Katalog # Opis patent(i)

9-8245 zaščitna kapica številka patenta US 6914211; D496951 Drugi prijavljeni patenti

Naslednji deli so na voljo z licenco iz ameriških patentov št. 5,120,930 in 5, 132, 512:

Katalog # Opis

9-8235 Zaščitna kapica 9-8236 Zaščitna kapica 9-8237 Zaščitna skodelica 9-8238 Zaščitna kapica 9-8239 Zaščitna kapica 9-8244 Zaščitna kapica 9-8245 Zaščitna kapica

300X5397SL DELOVANJE

4T-19

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

4T-20

DELOVANJE 300X5397SL

POGLAVJE 5 SISTEM: VZDRŽEVANJE

Če se napajalnik uporablja

5.01 Splošno vzdrževanje

ESAB CUTMASTER 100

Opozorilo!

Pred vzdrževanjem odklopite vhodno napajanje.

Preglejte konico gorilnika in elektrode

Preglejte telo gorilnika, konico, elektrodo, vžigalni nastavek in zaščitno skodelico

v hudih pogojih, ga vzdržujte pogosteje.

Pri vsaki uporabi

Tedensko

Preglejte kable in vodila. Po potrebi zamenjajte

Vsake tri mesece

Zamenjajte vse zlomljene dele

Art # A-07938SL_AB

Očistite zunanjost napajalnika

Vsakih šest mesecev

Preglejte in pazljivo očistite notranjost

300X5397SL VZDRŽEVANJE

5-1

ESAB CUTMASTER 100

5.02 Načrtovanje vzdrževanja

POZOR!

Dejansko pogostost vzdrževanja bo treba morda prilagoditi glede na okolje uporabe.

Preverjanja delovanja dnevno ali vsakih šest

ur rezanja:

1. Preverite potrošne dele gorilnika; če so poškodovani ali obrabljeni, jih zamenjajte.

2. Preverite dovod plazme in sekundarni dovod ter tlak/pretok.

3. Odzračite cev za plazemski plin, da se odstrani morebitna vlaga.

Tedensko ali vsakih 30 ur rezanja:

1. Preverite, ali ventilator pravilno deluje in ali je pretok zraka zadosten.

2. Preverite, ali je gorilnik napokan ali so žice ogoljene; po potrebi ga zamenjajte.

3. Preverite, ali je vhodni napajalni kabel poškodovan ali so žice ogoljene; po potrebi ga zamenjajte.

Šest mesecev ali vsakih 720 ur rezanja:

1. Preverite notranje ltre za zrak in jih po potrebi očistite ali zamenjajte.

2. Preverite, ali kabli in cevi puščajo, ali so razpokani; po potrebi jih zamenjajte.

3. Preverite vsa mesta kontaktorjev glede iskrenja in jamic; po potrebi jih zamenjajte.

4. Posesajte ves prah in umazanijo iz celotnega stroja.

POZOR

Med čiščenjem ne vpihujte zraka v napajalnik. Pri vpihovanju zraka v enoto lahko kovinski delci ovirajo delovanje občutljivih električnih komponent in povzročijo poškodbe enote.

5.03 Pogoste napake

Težava - Simptom Pogost vzrok

Nezadostno

prodiranje

Glavni oblok se

izklopi

Čezmerno

tvorjenje žlindre

Kratka življenjska

doba delov

gorilnika

Otežen zagon 1. Rabljeni deli gorilnika

1. Hitrost rezanja je prevelika.

2. Gorilnik se je preveč nagnil.

3. Kovina je predebela.

4. Rabljeni deli gorilnika

5. Rezalni tok je premajhen.

6. Uporabljeni so neoriginalni deli ESAB

7. Nepravilen tlak plina

1. Hitrost rezanja je premajhna.

2. Odmik gorilnika od obdelovanca je prevelik.

3. Rezalni tok je prevelik.

4. Delovni kabel je odklopljen.

5. Rabljeni deli gorilnika.

6. Uporabljeni so neoriginalni deli ESAB

1. Hitrost rezanja je premajhna.

2. Odmik gorilnika od obdelovanca je prevelik.

3. Rabljeni deli gorilnika.

4. Rezalni tok ni pravilen.

5. Uporabljeni so neoriginalni deli ESAB

6. Nepravilen tlak plina

1. V viru zraka je olje ali vlaga.

2. Zmogljivost sistema je presežena (material je predebel).

3. Prekomerno trajanje pilotnega

obloka

4. Tlak plina je prenizek.

5. Gorilnik ni pravilno sestavljen.

6. Uporabljeni so neoriginalni deli ESAB

2. Uporabljeni so neoriginalni deli ESAB.

3. Nepravilen tlak plina.

5-2

VZDRŽEVANJE 300X5397SL

ESAB CUTMASTER 100

5.04 Prikazovalnik napak

Ob začetnem zagonu se začasno za 2-3 sekunde vklopita dve lučki, ki označujeta uporabljeno različico programske opreme.

Če želite določiti prvo števko, preštejte indikatorje funkcij z leve proti desni, od 1 do 5. Če želite določiti drugo števko, preštejte indikatorje tlaka, pri čemer berite od zgoraj navzdol, od 0 do 7. Pri spodnjem primeru je prikazovalnik temperature in kazalniki 75 psl vklopljeni in prikazujejo različico 2.3.

MAX

MIN

PSI BAR

MAXMAX

1 0

MINMIN

Art# A-07988

Ko je prikazovalnik „Napaka“ vklopljen ali utripa, ga bo spremljala ena izmed prikazovalnih lučk tlaka, od-

visno od tega, kakšna je napaka. Naslednja preglednica pojasnjuje vsako posamezno motnjo.

Indikator

Motnja

tlaka

Maks. Čezmeren tlak

90 Notranja napaka 85 Preverite potrošni material 80 Manjkajoči potrošni deli 75 Napaka pri zagonu 70 Nameščeni deli

65 Vhodno napajanje Min. Prenizek tlak

POZOR!

Razlage motenj so navedene v naslednjih preglednicah.

300X5397SL VZDRŽEVANJE

5-3

ESAB CUTMASTER 100

5.05 Osnovni vodič pri odpravljanju napak

OPOZORILO

V notranjosti enote so izjemno nevarne napetosti in ravni moči. Ne poskušajte sami izvajati diagnostike ali popravil, razen če ste ustrezno usposobljeni za meritve napajalnega elektronike in tehnike odpravljanja težav.

Težava - Simptom Možen vzrok Priporočen ukrep

Stikalo za vklop/ izklop je vklopljeno, vendar se indikator A/C ne vklopi.

Prikazovalnik napake utripa, 65 PSI prikazovalnik utripa.

1. Odklopno stikalo primarnega napajanja je v položaju izklopa.

2. Primarne varovalke/odklopniki so pregoreli ali sproženi.

3. Notranja varovalka enote je pregorela.

4. V enoti so napačne komponente.

1. Nepravilna vhodna napetost.

2. Težava s primarno vhodno napetostjo.

3. V enoti so napačne komponente.

1. VKLOPITE odklopno stikalo za primarno napajanje.

2. a) Kvalicirana oseba naj preveri primarne vžigalnike / prekinjala. b) Priklopite enoto znano dobro primarno električno dozo.

3. a) Zamenjajte varovalko. b) Če varovalka ponovno pregori se za popravilo ali zamenjavo obrnite na pooblaščeni servisni center.

4. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

1. Preverite pravilnost primarne vhodne napetosti.

2. Kvalicirana oseba naj pregleda primarno napetost in zagotovi, da le-ta ustraza zahtevam enote (glej poglavje 2.05).

3. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

Indikator TEMPERATURE je vklopljen. Indikator MOTNJE utripa.

LED-indikator plina je izklopljen, indikatorja MOTNJE in MIN tlaka utripata.

Indikatorja MOTNJE in 70 PSI utripata.

Indikatorja MOTNJE in 75 PSI utripata.

1. Pretok zraka skozi enoto ali okrog nje je oviran.

2. Delovni cikel enote je presežen

3. Okvarjene komponente v enoti

1. Dovod plina ni priključen na enoto.

2. Dovod plina ni vklopljen.

3. Tlak dovoda plina je prenizek.

4. Regulator za NADZOR TLAKA ZRAKA je prenizko nastavljen.

5. V enoti so napačne komponente.

1. Zaščitna skodelica je zrahljana.

2. Gorilnik ni pravilno priključen na

napajalnik.

3. Težava je v tokokrogu PIP gorilnika in vodnikov.

4. V enoti so napačne komponente.

1. Signal za zagon je aktiven, ko je STIKALO ZA VKLOP/IZKLOP preklopljeno v položaj vklopa.

2. Težava v krogu stikala gorilnika in vodil.

3. V enoti so napačne komponente.

1. Upoštevajte navodila za medprostor - poglavje 2.04.

2. Počakajte, da se enota ohladi.

3. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

1. Priključite dovod plina na enoto.

2. VKLOPITE dovod plina.

3. Nastavite vstopni tlak dovoda zraka v enoto na 8,27 bara (120 psi).

4. Nastavite regulator na nastavljeni tlak zraka - glejte razdelek

4.02.

5. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

1. Z roko pritegujte zaščitno skodelico, dokler se tesno ne prilega.

2. Prepričajte se, da je ATC gorilnika varno pritrjen na enoto.

3. Zamenjajte gorilnik in vodnike ali oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

4. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

1. Zagon je lahko aktiven za eno od naslednjih možnosti:

• Stikalo ročnega gorilnika je zaprto

•Ročno viseče stikalo je zaprto

• CNC START signal je nizko aktiven Sprostite vir signala START.

2. Zamenjajte gorilnik in vodnike ali oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

3. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

5-4

VZDRŽEVANJE 300X5397SL

Težava - Simptom Možen vzrok Priporočen ukrep

Prikazovalnik napake in 80 PSI prikazovalnik utripata. Pretok plina se ciklično vklaplja in izklaplja.

1. Zaščitna skodelica gorilnika je zrahljana.

2. Manjka konica gorilnika, elektroda ali vžigalni nastavek.

3. Vžigalna enota gorilnika se je zagozdila.

4. Odprt prevodnik v vodnikih gorilnika

5. Težava v krogu stikala gorilnika in vodil.

6. V enoti so napačne komponente.

1. Z roko pritegnite zaščitno skodelico. Ne zategujte čezmerno.

2. IZKLOPITE napajanje. Odstranite zaščitno skodelico. Namestite manjkajoče dele.

3. IZKLOPITE napajanje. Izpustite tlak v sistemu. Odstranite zaščitno skodelico, konico in vžigalni nastavek. Preverite, ali se spojka na spodnjem koncu vžigalnega nastavka prosto giblje. Zamenjajte, če se spojka ne premika prosto.

4. Zamenjajte gorilnik in vodnike ali oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

5. Zamenjajte gorilnik in vodnike ali oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

6. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

ESAB CUTMASTER 100

Ko je zaprto stikalo gorilnika ali daljinsko stikalo (ali je CNC START signal aktiven), se ne zgodi nič. Ni pretoka plina, DC LED je izklopljena.

Indikatorja MOTNJE in 85 PSI utripata.

Lučke motenj niso vklopljene, v gorilniku

ni obloka.

Prikazovalnik napake in 90 PSI prikazovalniki utripajo.

Pilotni oblok je vklopljen, vendar se rezalni oblok ne vzpostavi.

1. Težava je v tokokrogu gorilnika in stikal vodnikov (tokokrog oddaljenega visečega stikala).

2. Krmilnik CNC ne pošlje signala za zagon.

3. V enoti so napačne komponente.

1. Zgornje O-tesnilo na glavi gorilnika je v napačnem položaju.

2. Vžigalna enota gorilnika se je zagozdila.

3. Deli gorilnika so obrabljeni ali okvarjeni.

4. Skrajšan gorilnik.

5. 5 utripov na sekundo označuje začasen kratek stik.

6. Okvara napajalnika (običajna hitrost utripanja)

1. V enoti so napačne komponente. 1. Oddajte izdelek pooblaščenemu servisu v popravilo.

1. Notranja napaka 1. IZKLOPITE in nato znova vklopite stikalo za VKLOP/

1. Delovni kabel ni priključen na obdelovanec.

2. Delovni kabel/konektor je polomljen.

3. V enoti so napačne komponente.

1. Gorilnik in vodnike (oddaljeno viseče stikalo) oddajte v pooblaščeni servis.

2. Obrnite se na proizvajalca krmilnika.

3. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

1. Odstranite zaščitno skodelico iz gorilnika, preverite položaj zgornjega O-tesnila in popravite, če je to potrebno.

2. IZKLOPITE napajanje. Izpustite tlak v sistemu. Odstranite zaščitno skodelico, konico in vžigalni nastavek. Preverite, ali se spojka na spodnjem koncu vžigalnega nastavka prosto giblje. Zamenjajte, če se spojka ne premika prosto.

3. Preverite potrošne dele gorilnika. Po potrebi zamenjajte.

4. Zamenjajte gorilnik in vodnike ali oddajte izdelek pooblaščenemu servisu v popravilo.

5. Spustite stikalo gorilnika in ga ponovno pritisnite.

6. Oddajte izdelek pooblaščenemu servisu v popravilo ali zamenjavo.

IZKLOP. Če s tem motnje ni mogoče odpraviti, oddajte izdelek pooblaščenemu servisu v popravilo.

1. Priključite delovni kabel.

2. Zamenjajte delovni kabel.

3. Oddajte izdelek pooblaščenemu servisu v popravilo.

Rezanje z gorilnikom je zmanjšano

1. Nastavitev toka ni pravilna.

2. Potrošni deli gorilnika so obrabljeni.

3. Povezava delovnega kabla z obdelovancem je slaba.

4. Prehitro premikanje gorilnika.

5. Čezmerno olje ali voda v gorilniku

6. V enoti so napačne komponente.

1. Preverite in po potrebi prilagodite ustrezno nastavitev.

2. Preverite potrošne dele gorilnika in jih po potrebi zamenjajte.

3. Preverite priključitev delovnega vodnika na obdelovanec.

4. Zmanjšajte hitrost rezanja.

5. Preverite v poglavju 3 Gorilnik: „Preverjanje kakovosti zraka“.

6. Oddajte izdelek pooblaščenemu servisu v popravilo.

300X5397SL VZDRŽEVANJE

5-5

ESAB CUTMASTER 100

Spodnji

5.06 Zamenjava osnovnih delov napajalnika

OPOZORILO

Ta razdelek opisuje postopke za zamenjavo osnovnih delov. Za podrobnejše postopke zamenjave delov glejte servisni priročnik za napajalnika.

A. Odstranjevanje pokrova

1. Odstranite vijake OPOMBA, s katerimi je pokrov

Pred razstavljanjem gorilnika, vodnikov ali napajalnika odklopite primarno napajanje sistema.

pritrjen na glavni sklop. Ne odvijajte spodnjih vijakov znotraj izrezanih rež na spodnji strani pokrova.

Zgornji

vijaki

C. Zamenjava sklopa ltrskega vložka

Sklop ltrskega vložka je v zadnji plošči. Za boljše delovanje sistema je ltrski vložek potrebno preverjati v skladu z Načrtovanjem vzdrževanja (podpoglavje 5.02) in ga ali očistiti ali zamenjati.

1. Odklopite napajanje z napajalnika; izklopite dovod plina in odzračite sistem.

2. Odstranite pokrov sistema. Glejte: „Odstranjevanje pokrova“ v tem poglavju.

3. Poiščite notranji vod zraka in spojko iz sklopa ltra. Številka 1 v naslednji risbi.

4. Držite viličasti ključ ali podobno orodje ob varovalni obroč na spojki sklopa ltra, nato povlecite cev, da jo sprostite. (številka 2 in 3 v naslednji ilustraciji).

vijaki

Reže

Spodnji vijaki

Art # A-08429SL

2. Previdno povlecite pokrov navzgor in z enote.

B. Namestitev pokrova

1. Po potrebi ponovno priključite ozemljitveni vodnik.

2. Postavite pokrov na napajalnik tako, da reže na spodnjih robovih pokrova primejo spodnje vijake.

Art # A-07989

6mm

3. Pritegnite spodnje vijake.

4. Ponovno vstavite in pritegnite zgornje vijake.

5-6

VZDRŽEVANJE 300X5397SL

ESAB CUTMASTER 100

Art # A-07990SL

Art # A-02476SL

Filtrski vložek

(Kat. št. 9-7741)

Ohišje

Pokrov

Nazobljena

spojka

Vzmet

Sestavljen filter

Obročno tesnilo

(Kat. št. 9-7743)

5. Odstranite spojko s sklopa ltrskega vložka tako, da vstavite 6-mm šestkotni viličasti ključ v spojko z notranjo šestkotno odprtino in jo obrnete levo (v nasprotni smeri urinega kazalca). Številki 4 in 5 v prejšnji risbi.

6. Odklopite vhodno linijo iz sklopa ltrskega vložka.

7. Odstranite sklop ltrskega vložka skozi zadnjo odprtino.

POZOR!

Če zamenjujete ali čistite samo ltrski vložek, za demontažo glejte naslednjo risbo.

Filtrski vložek

4. Obrnite pokrov ohišja ltra desno in ga odstranite. Filtrski vložek je v ohišju.

Zamenjava vložka opcijskega enostopenjskega ltra

5. Odstranite ltrski vložek iz ohišja in odložite vložek, da se posuši.

6. Obrišite notranjost ohišja, nato vstavite nadomestni ltrski vložek z odprto stranjo naprej.

8. Namestite nov ali očiščen sklop tako, da sledite tem postopkom v obratnem vrstnemu redu.

9. Preden znova namestite pokrov, VKLOPITE dovod zraka in preverite, ali prihaja do puščanja.

Zamenjava vložka opcijskega

enostopenjskega ltra

Ta navodila se nanašajo na napajalnike, pri katerih je nameščen opcijski enostopenjski lter.

Napajalnik se samodejno izklopi, ko se ltrski vložek popolnoma zasiti. Filtrski vložek je mogoče odstraniti iz njegovega ohišja, posušiti in ponovno uporabiti. Počakajte 24 ur, da se vložek posuši. Za kataloško številko nadomestnega ltrskega vložka glejte razdelek 6, Seznam delov.

1. Odklopite napajanje z napajalnika.

2. Zaprite dovod zraka in odzračite sistem, preden demontirate lter zaradi zamenjave ltrskega vložka.

7. Zamenjajte ohišje na pokrovu.

8. Ponovno priključite dovod plina.

POZOR!

Če enota pušča med ohišjem in pokrovom, preglejte, ali je obročno tesnilo prerezano ali drugače poškodovano.

Zamenjava vložka opcijskega

dvostopenjskega ltra

Dvostopenjski lter za zrak ima dva ltrska vložka. Ko se ltrski vložki umažejo, se delovanje napajalnika nadaljuje, toda kakovost reza lahko postane nesprejemljiva. Za kataloško številko nadomestnega ltrskega vložka glejte razdelek 6, Seznam delov.

1. Odklopite primarno vhodno napajanje.

2. Zaprite dovod zraka in odzračite sistem.

3. Odklopite cev za dovod plina.

300X5397SL VZDRŽEVANJE

5-7

ESAB CUTMASTER 100

eno)

OPOZORILO

3. Odvijte dva vijaka na zgornji strani sklopa ltra toliko, da se ltrski vložki lahko prosto premikajo.

4. Pazite na mesto in usmeritev starih ltrskih vložkov.

5. Potisnite stare ltrske vložke ven.

Pred razstavljanjem sklopa ltra vedno izklopite dovod zraka in odzračite sistem, sicer lahko pride do telesnih poškodb.

Nastavki prve in druge stopnje (kot je označ

Art # A-02942SL

Neobvezna zamenjava dvostopenjskega ltra.

6. Potisnite nadomestne ltrske vložke v sklop ltra, pri čemer jih morate obrniti enako kot je opisano v 4 koraku zgoraj.

7. Z roko enakomerno privijte dva vijaka, nato privijte oba vijaka z navorom 2,3-3,4 Nm. Neustrezen navor lahko poškoduje obrobo.

8. Počasi povečujte tlak zraka v sklopu in preverjajte, ali pušča.

POZOR!

Uhajanje majhne količine zraka iz spodnje spojke je običajno.

To zaključuje postopke zamenjave delov.

5-8

VZDRŽEVANJE 300X5397SL

POGLAVJE 5 GORILNIK:

no tesnilo

Moški konektor ATC

Art #A-03791SL_AB

Plinska spojka

Obročno tesnilo #8-0525

ESAB CUTMASTER 100

VZDRŽEVANJE

5T.01 Splošno vzdrževanje

POZOR!

Za običajne prikazovalnike in prikazovalnike napak se obrnite na predhodno „Poglavje 5: Sistem“

Čiščenje gorilnika

Tudi če so izvedeni vsi previdnostni ukrepi, da se z gorilnikom uporablja samo čist zrak, se v notranjosti gorilnika lahko ustvari obloga. Ta obloga lahko vpliva na vžig pilotnega obloka in splošno kakovost reza z gorilnikom.

OPOZORILO

Pred razstavljanjem gorilnika ali njegovih vodil odklopite sistem od primarnega napajanja. Ko je indikatorska lučka izmenične napetosti na napajalniku vklopljena, se NE dotikajte nobenih notranjih delov gorilnika.

Zgornji utor z odprtinami za prezračevanje mora ostati odprt

Zgornje obroč v ustreznem utoru

Navoj

Spodnje obročno

Obročno tesnilo glave gorilnika

Art # A-03725SL

Mazanje obročnega tesnila

Notranjost gorilnika je treba očistiti s čistilom za električne kontakte s pomočjo vatirane palčke ali mehke vlažne krpe. V hudih primerih je gorilnik mogoče odstraniti z vodnikov in temeljiteje očistiti tako, da v gorilnik nalijete čistilo za električne kontakte in izpihate gorilnik s stisnjenim zrakom.

POZOR

O-tesnilo na glavi gorilnika in ATC moški priključek zahtevata redno mazanje. To bo omogočilo ohranjanje upogljivosti obročnih tesnil in zagotavljanje pravilnega tesnjenja. Če maziva ne nanašate redno, se bodo obročna tesnila izsušila, strdila in razpokala. To lahko povzroči težave z učinkovitostjo.

Priporoča se uporaba tanke plasti lubrikanta za O-tesnilo (Katalog #8-4025), ki se na O-tesnilo nanaša tedensko.

Pred ponovno namestitvijo temeljito posušite gorilnik.

Obročno tesnilo ATC

POZOR!

NE UPORABLJAJTE drugih lubrikantov ali maščobe lahko, da niso namenjeni delovanju pri visokih temperaturah ali lahko vsebujejo „neznane elemente“, ki lahko reagirajo z atmosfero. Ta reakcija lahko povzroči, da onesnaževala ostanejo v gorilniku. Vsak od teh pogojev lahko povzroči nedosledno učinkovitost ali krajšo življenjsko dobo delov.

300X5397SL VZDRŽEVANJE

5T-9

ESAB CUTMASTER 100

Art # A-08067

Zaščitna kapa

Ustrezna konica

Obrabljena konica

A-03406SL

Art # A-08064SL_AC

Spodnja vzmetna spojka,

Spodnja vzmetna spojka

Art # A-03284SL

Obrabljena elektroda

Nova elektroda

5T.02 Pregled in zamenjava

potrošnih delov gorilnika

OPOZORILO

Pred razstavljanjem gorilnika ali

Odstranite potrošne dele gorilnika, kot je opisano v nadaljevanju:

njegovih vodil odklopite sistem od primarnega napajanja. Ko je indikatorska lučka izmenične napetosti na napajalniku vklopljena, se NE dotikajte nobenih notranjih delov gorilnika.

POZOR!

4. Odstranite konico. Preverite, ali je obraba čezmerna (kar je razvidno iz raztegnjene ali prevelike šobe). Po potrebi očistite ali zamenjajte konico.

Primer obrabe konice

5. Odstranite vžigalni nastavek. Preverite, ali je obraba čezmerna, ali so odprtine za plin zamašene in ali prihaja do razbarvanja. Preverite, ali se spojka na spodnjem koncu prosto giblje. Po potrebi zamenjajte.

popolnoma stisnjena

pri ponastavitvi/popoln razteg

1. Odvijte in odstranite zaščitno skodelico z gorilnika.

2. Preverite, ali je skodelica poškodovana. Obrišite ga ali zamenjajte, če je poškodovan.

3. Pri gorilnikih s telesom zaščitne skodelice in zaščitno kapo ali difuzorjem pazite, da bosta kapa ali difuzor tesno navita v telo zaščitne skodelice. Pri zaščitenem vlečnem rezanju (samo takrat) je lahko med telesom zaščitne skodelice in zaščitno kapico za vlečenje O-tesnilo. Na O-tesnilo ne nanašajte lubrikanta.

skodelica, telo

Št. obročnega

tesnila 8-3488

POZOR!

Če se na zaščitni skodelici nabere žlindra, ki je ni mogoče odstraniti, se učinkovitost sistema lahko zmanjša.

Zaščitne skodelice

za vlečenje

Zaščitna

6. Elektrodo izvlecite naravnost iz glave gorilnika. Preverite, ali je površina elektrode čezmerno obrabljena. Glejte naslednjo sliko.

Obraba elektrode

7. Ponovno namestite elektrodo, in sicer tako, da jo

tiščite naravnost v glavo gorilnika, vse do takrat dokler ne klikne.

8. Ponovno namestite želeni vžigalni nastavek in

konico v glavo gorilnika.

9. Z roko pritegujte zaščitno skodelico, dokler ne nalega na glavo gorilnika. Če pri nameščanju skodelice začutite upor, preverite navoje, preden nadaljujete.

To zaključuje postopke zamenjave delov.

5T-10

VZDRŽEVANJE 300X5397SL

Art # A-03878SL

ESAB CUTMASTER 100

POGLAVJE 6: NADOMESTNI DELI

6.01 UVOD

A. Razčlenitev seznama delov

Seznam delov zagotavlja razčlenitev vseh zamenljivih komponent. Sezami delov so urejeni, kot je opisano v nadaljevanju:

Poglavje "6.03 Zamenjava napajalnika" Poglavje "6.04 Nadomestni deli napajalnika" Poglavje "6.05 Možnosti in dodatki" Poglavje "6.06 Nadomestni deli ročnega gorilnika" Poglavje "6.07 Nadomestni deli za mehanske gorilnike z nezaščitenimi vodili" Poglavje "6.08 Potrošni deli gorilnika (SL100)"

POZOR!

Deli, navedeni brez številke dela, niso prikazani, vendar jih je mogoče naročiti pod prikazano kataloško številko.

B. Vračila

Če morate izdelek oddati v servisiranje, se obrnite na svojega distributerja. Materiali, vrnjeni brez ustrezne odobritve, ne bodo sprejeti.

6.02 Informacije o naročanju

Nadomestne dele naročite po kataloški številki in popolnem opisu dela ali sklopa, kot je naveden v seznamu delov za predmet posameznega tipa. Navedite tudi model in serijsko številko napajalnika. Vsa vprašanja naslovite na pooblaščenega distributerja.

6.03 Zamenjava napajalnika

Nadomestnemu napajalniku so priloženi naslednji predmeti: delovni kabel in sponka, vhodni napajalni kabel, regulator tlaka plina/lter in uporabniški priročnik.

Količina Opis Katalog #

1 ESAB Cutmaster 100 CE napajalnik z 400VAC, 50/60 Hz., trifazni vhodni kabel 0559317304

6.04 Nadomestni deli napajalnika

Količina Opis Katalog #

1 Regulator 9-0115 1 Nadomestni element sklopa ltra 9-0116 1 Vhodni kabel za 380/400 V napajalnik 9-0216

300X5397SL NADOMESTNI DELI

6-1

ESAB CUTMASTER 100

Art # A-02476SL

(Kat. št. 9-7743)

eno)

6.05 Možnosti in dodatki

Količina Opis Katalog #

1 Komplet za enostopenjski lter (vključuje lter in cev) 7-7507 1 Nadomestno telo ltra 9-7740 1 Nadomestna cev za lter (ni prikazana) 9-7742 2 Nadomestni element ltra 9-7741 1 Komplet za dvostopenjski lter (vključuje cev in pritrdilne vijake) 9-9387 1 Dvostopenjski sklop zračnega ltra 9-7527 1 Prvostopenjska kaseta 9-1021 1 Drugostopenjska kaseta 9-1022 1 Podaljšan delovni kabel (15,2 m / 50 ft) s sponko 9-8529 1 Komplet avtomatskega vmesnika (za start/stop, lahko se premaknete in napetost razdeljenega obloka) 9-8311 1 Avtomatski pas za start/stop in lahko se premaknete 9-9385 1 7,6 m / 25' CNC kabel za komplet avtomatskega vmesnika 9-1008 1 10,7 m / 35' CNC kabel za komplet avtomatskega vmesnika 9-1010 1 15,2 m / 50' CNC kabel za komplet avtomatskega vmesnika 9-1011

Ohišje

Filtrski vložek

(Kat. št. 9-7741)

Vzmet

Obročno tesnilo

Sestavljen filter

Pokrov

Nazobljena

spojka

Nastavki prve in druge stopnje (kot je označ

Art # A-02942SL

Neobvezen enostopenjski komplet ltrov Neobvezen dvostopenjski komplet ltrov

6-2

NADOMESTNI DELI 300X5397SL

ESAB CUTMASTER 100

6.06 Nadomestni deli ročnega gorilnika

Predmet št. Količina Opis Katalog #

1 1 Nadomestni komplet ročke gorilnika (vključuje elemente št. 2 in 3) 9-7030 2 1 Nadomestni komplet sklopa sprožilca 9-7034 3 1 Komplet vijakov za ročko (5 vsak 6-32 x 1/2" kapice vijaka in ključ) 9-8062 4 1 Nadomestni komplet ročke gorilnika (vključuje elemente št. 5 in 6)) 9-8219 5 1 Veliko O-tesnilo 8-3487 6 1 Majhno O-tesnilo 8-3486 7 Sklop vodil z ATC priključki (vključuje sklope stikal) 1 SL100, 20 - čevljev sklopi vodil z ATC priključkom 4-7836 1 SL100, 50 - čevljev sklopi vodil z ATC priključkom 4-7837 8 1 Komplet stikal 9-7031 10 1 Adapter za nadzorni kabel gorilnika (vključuje element # 11) 7-3447 11 1 Zaščita Through - Hole 9-8103

300X5397SL NADOMESTNI DELI

Art # A-07993_AB

6-3

ESAB CUTMASTER 100

6.07 Nadomestni deli za mehanske gorilnike z nezaščitenimi vodili

Predmet št. Količina Opis Katalog #

1 1 Sklop ročke gorilnika brez vodil (vključuje elemente 2, 3 in 14) 9-8220 2 1 Veliko O-tesnilo 8-3487 3 1 Majhno O-tesnilo 8-3486 4 1 Komplet stikal PIP 9-7036 5 Nezaščiteni sklopi avtomatiziranih vodil z ATC priključki 1 1,5 m / 5 - čevljev sklop vodil z ATC priključkom 4-7850 1 3,05 m / 10 - čevljev sklop vodil z ATC priključkom 4-7851 1 7,6 m / 25 - čevljev sklop vodil z ATC priključkom 4-7852 1 15,2 m / 50 - čevljev sklop vodil z ATC priključkom 4-7853 6 Nezaščiteni sklopi mehanskih vodil z ATC priključki 1 1,5 m / 5 - čevljev sklop vodil z ATC priključkom 4-7842 1 3,05 m / 10 - čevljev sklop vodil z ATC priključkom 4-7843 1 7,6 m / 25 - čevljev sklop vodil z ATC priključkom 4-7844 1 15,2 m / 50 - čevljev sklop vodil z ATC priključkom 4-7845 7 1 279 mm / 11" Ročaj 9-7041 8 1 279 mm / 11" Pritrdilna cev 9-7043 9 1 Sklop zaključne kapice 9-7044 10 2 Vzvod za pritrditev telesa 9-4513 11 1 Vzvod za pritrditev igle 9-4521 12 1 Ščitnik nosilca gorilnika 7-2896 13 1 Komplet bata in povratne vzmeti za PIP 9-7045 1 Sklop vretena (ni prikazan) 7-2827 1 126 mm / 5" Cev za nastavitev (ni prikazana) 9-7042

POZOR!

*Ne vključuje adapterja nadzornega kabla ali zaščite Through - Hole

6-4

NADOMESTNI DELI 300X5397SL

ESAB CUTMASTER 100

5 & 6

A-07994_AB

300X5397SL NADOMESTNI DELI

6-5

ESAB CUTMASTER 100

Samodejno 9-8232

enje

6.08 Potrošni deli gorilnika (SL100)

Ročni gorilnik

z ohmsko sponko

9-8259

Avtomatski

gorilnik z

ohmsko sponko

9-8224

Elektroda

Ročno 9-8215

Vžigalni

nastavek

9-8213

20-40A

REZANJE Z

ODMIKOM

50-60A

REZANJE Z

ODMIKOM

Vžigalni nastavek za

zahtevne pogoje

Samo ne-VF 9-8277

70-120A

REZANJE Z

ODMIKOM

120A Samodejno 9-8233

Konica:

20A 9-8205 30A 9-8206 40A 9-8208

Konica:

50-55A 9-8209

60A 9-8210

Konica:

70A 9-8231

80A 9-8211

90/100A 9-8212

120A Ročno 9-8253

Zaščitna

skodelica, telo,

9-8237

Zaščitna

skodelica

9-8218

Zaščitna

skodelica, telo,

9-8237

Zaščitna

skodelica

9-8218

Zaščitna

skodelica, telo,

9-8237

Zaščitna skodelica

9-8218

Zaščitna kapa, stroj 40A 9-8245

Zaščitna kapa, difuzor 9-8243

Zaščitna skodelica za vleč 9-8235

Zaščitna kapa, stroj 50-60A 9-8238

Zaščitna kapa, difuzor 9-8243

Zaščitna skodelica za vleč 70-100A 9-8236

Zaščitna skodelica za vleč 120A 9-8258

Zaščitna kapa, stroj 70-100A 9-8239

Zaščitna kapa, stroj 120A 9-8256

Zaščitna kapa, difuzor 9-8243

40-120A

ŽLEBLJENJE

Konica:

Konica A 9-8225 (40 Amps Max.)

Konica B 9-8226 (50 - 120 Amps)

Konica C 9-8227 (60 - 120 Amps)

Konica D 9-8228 (60 - 120 Amps)

Art # A-08066SL_AG

6-6

NADOMESTNI DELI 300X5397SL

Konica E 9-8254 (60 - 120 Amps)

Zaščitna

skodelica, telo,

9-8237

Zaščitna skodelica, žlebljenje

9-8241

Ta stran je namenoma prazna.

ESAB CUTMASTER 100

300X5397SL NADOMESTNI DELI

6-7

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

6-8

NADOMESTNI DELI 300X5397SL

ESAB CUTMASTER 100

PRILOGA 1: ZAPOREDJE DELOVANJA

(BLOKOVNA SHEMA)

DEJANJE:

Zaprite zunanje

odklopno stikalo.

REZULTAT:

Sistem se napaja

DEJANJE:

Priključite delovni kabel na

obdelovanec. Nastavljeni izhodni

tok v amperih

REZULTAT:

Sistem je pripravljen za delovanje.

izklop v položaj vklopa

IZMENJALNEGA TOKA

je vklopljen. Indikator

vhodni tlak zadostuje za

delovanje napajalnika.

DEJANJE:

Stikalo za vklop /

REZULTAT:

Indikator

PLINA se vklopi, ko

Sistem napajalnika

je pripravljen.

DEJANJE:

IZVAJANJE / hitri

samodejni ponovni

zagon / NASTAVITEV /

stikalo iz položaja

ZAPAHNJENO

preklopite v položaj

NASTAVITEV.

REZULTAT:

Plin teče v

nastavljenem tlaku.

Gorilnik se je odmaknil od obdelovanca

Glavni oblok se ustavi. Pilotni oblok

se avtomatično ponovno nastavi.

DEJANJE:

IZVAJANJE / hitri samodejni

ponovni zagon / NASTAVITEV

/ stikalo iz položaja

ZAPAHNJENO v položaj

za IZVAJANJE (za večino

aplikacij) ali v položaj za

hitri samodejni ponovni

zagon (pri žlebljenju,

prirezovanju ali pri uporabi

ekspandirane kovine) ali

v položaj ZAPAH, ki se

uporablja za določene aplikacije

(stikalo gorilnika se lahko

sprosti po prenosu

glavnega obloka).

REZULTAT:

Pretok plina se ustavi.

DEJANJE:

(med delovanjem).

REZULTAT:

DEJANJE:

Zaščitite oči in aktivirajte

stikalo gorilnika (ZAGON)

REZULTAT:

Ventilatorji se vklopijo. Plin se

kratek čas pretaka, nato se

ustavi. Plin se ponovno zažene.

Indikator enosmernega toka

VKLOPLJEN pojavi se

pilotni oblok.

DEJANJE:

Sprostite stikalo gorilnika.

REZULTAT:

Glavni oblok se je ustavil. Pretok

plina se ustavi po

po-vpihovanju zaščitnega

plina (post - flow funkcija).

(Ventilatorji delujejo še 10 minut po odstranitvi

stikala [ZAGON] gorilnika).

PILOTNI OBLOK

DEJANJE:

Stikalo za vklop / izklop v

položaj izklopa

REZULTAT:

Vsi indikatorji so izklopljeni.

Ventilatorji napajalnika

se izklopijo.

DEJANJE:

Gorilnik se je premaknil na razdaljo

prenosa na obdelovanec.

REZULTAT:

Glavni pilot se je prenesel, pilotni

oblok je izklopljen

DEJANJE:

Izključite vhodni

napajalni kabel ali

odprite zunanji

odklopnik.

REZULTAT:

Sistem nima napajanja.

300X5397SL PRILOGA

Art #A-08793SL_AB

A-1

ESAB CUTMASTER 100

1/ 3

Mo de l:

1max 1eff

3Ø

3Ø1Ø

1Ø

S/N

Standardne oznake

Izmenični tok

Phase

OPOMBE:

1. Prikazana oznaka označuje eno- ali trifazni vhod za izmenični tok, pretvornik-transformator-usmernik s statično frekvenco, izhod za enosmerni tok.

2. Označuje vhodne napetosti za ta napajalnik. Večina napajalnikov je opremljena z nalepko na vhodnem napajalnem kablu, na kateri so navedene zahteve za vhodno napetost za zadevni napajalnik.

3. Zgornja vrstica: Vrednosti delovnega cikla. Vrednost delovnega cikla IEC se izračuna skladno z določili Mednarodne elektrotehniške komisije. Vrednost delovnega cikla TDC je določena s preizkusnimi postopki proizvajalca napajalnika. Druga vrstica: nazivne vrednosti toka za rezanje. Tretja vrstica: Vrednosti običajne jakosti toka

4. Deli podatkovne oznake se lahko namestijo na različna območja napajalnika.

Art # A-12765SL

Da te of Mf r:

Izhodno območje (jakost toka/napetost)

Vrsta napajanja (opomba 1)

Vrsta izhodnega toka

Nazivna napetost prostega teka

Oznaka za plazemsko rezanje

Ime in/ali logotip proizvajalca, kraj, model in stopnja revizije, serijska številka in koda proizvodnje

Običajna jakost toka

Uredbeni standard, ki ureja to vrsto napajalnika

Podatki delovnega cikla (opomba 3)

Obratovalni cikel

Specifikacije vhodnega napajanja (faza, naznačena frekvenca AC ali DC)

Oznaka vhodnega napajanja

Nazivna napajalna napetost (opomba 2)

Nazivni maksimalni tok napajanja

Maksimalni učinkoviti tok napajalnika

Stopnja zaščite

Številka datoteke električnih shem proizvajalca in stopnja revizije

PRILOGA 2: INFORMACIJE O PODATKOVNIH OZNAKAH

A-2

PRILOGA 300X5397SL

PRILOGA 3: SHEMA KONTAKTOV GORILNIKOV

Ženski sprejemni konektor ATC

Pogled s sprednje strani

Pilotni

6 - Odprto

7 - Odprto

8 - Odprto

5 - Odprto

Negativni / plazemski

6 - Odprto

7 - Odprto

5 - Odprto

2 - PIP

3 - Stikalo

4 - Stikalo

1 - PIP

4 - Zeleni /

stikalo

2- Oranžni / PIP

3 - Beli / stikalo

1 - Črni / PIP

Negativni / plazemski

8 - Ozemljitev

Moški konektor ATC

Pogled s sprednje strani

A-03701SL

Ženski sprejemni konektor ATC

Pogled s sprednje strani

Moški konektor ATC

Pogled s sprednje strani

Negativni / plazemski

3 - Beliviseči priključek

4- Črni viseči priključek

2 - Oranžni / PIP

1 - Črni / PIP

Pilotni

2 - PIP

1 - PIP

6 - Odprto

7 - Odprto

5 - Odprto

8 - Ozemljitev

8 - Zeleni Viseči priključek za ozemljitev

5 - Beli / se ne uporablja

7 - Zeleni / se ne uporablja

6 - Odprto

NEZAŠČITEN STROJNI GORILNIK

3 - Stikalo

4 - Stikalo

Art # A-03799SL

Negativni / plazemski

Pilotni

A. Shema kontaktov ročnega gorilnika

B. Shema kontaktov mehaniziranega (strojnega) gorilnika

ESAB CUTMASTER 100

300X5397SL PRILOGA

A-3

ESAB CUTMASTER 100

Gorilnik: SL60 / SL100 Ročni gorilnik Vodniki: Vodniki gorilnika s konektorjem ATC Napajalnik: s sprejemnim konektorjem ATC

Pilotni

Negativni / plazemski

napajalnika

enote

Stikalo

PIP

Moški kabelski

konektor ATC

Ženski sprejemni

konektor ATC

Pilotni

Negativni / plazemski

Črni

Oranžni

vodnikov

gorilnika

Glava

gorilnika

Na vezje napajalnika

Art # A-03797SL

1 2 5 6 4 3 8 7

Stikalo

gorilnika

Zeleni

Beli

Na vezje napajalnika

Gorilnik: nezaščiten mehanizirani strojni gorilnik SL100 Vodniki: Vodniki s konektorjem ATC in oddaljenim visečim priključkom Napajalnik: z ženskim sprejemnim konektorjem ATC

Pilotni

Negativni / plazemski

napajalnika

enote

Na daljinski upravljalnik

Oddaljeni viseči

priključek

Stikalo

PIP

se ne

uporablja

Pilotni vodnik

Negativni / plazemski vodnik

vodnikov

gorilnika

Glava

gorilnika

Art # A-03798SL

1 2 5 6 4 3 8 7

Zeleni

1 2 5 6 4 3 8 7

Črni

Beli

Zeleni

Črni

Oranžni

Beli

Na vezje napajalnika

Moški kabelski

konektor ATC

Ženski sprejemni

konektor ATC

PRILOGA 4: VEZALNE SHEME GORILNIKA

A. Vezalna shema ročnega gorilnika

B. Vezalna shema mehaniziranega gorilnika

A-4

PRILOGA 300X5397SL

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

300X5397SL PRILOGA

A-5

ESAB CUTMASTER 100

PRILOGA 5: SHEMA SISTEMA, ENOT 400V

J1J1

SW1SW1

1 3

1 2

2 3

3 4

2 4

MOT1MOT1

FAN

+ -

SOL 1SOL 1

W1W1

SERIAL PORT

+12VDC

K1K1

/INRUSH

W1W1

+12VDC

J7J7

1 2

J5J5

1 2

2 3

J6J6

1 2

J4J4

1 2

2 3

3 4

4 5

3.3VDC

TXD

RXD

24VAC

24VAC RET

1 /OVERTEMP

2 /FAN_ON

3 /CSR

4 CUR_SET

5 MAIN_PCB_ID

6 COMMON

J13J13

/FAN

/SOLENOID

12345

GND

380/400/415V

380/400/415V OR 600V

OR 600V 3 PH AC INPUT

3 PH AC INPUT

PRIMARY POWER CONNECTIONS:

PRIMARY POWER CONNECTIONS: USE L1, L2, L3 & GND

USE L1, L2, L3 & GND

CE UNITS

CE UNITS ONLY

ONLY

EMI

CHOKE

EMI

FILTER

INRUSH

RESISTORS

T1T1

PRI 4 PRI 4

PRI 3PRI 3

BIAS

BIAS SUPPLY

SUPPLY

TP2TP2

MTH1MTH1

TP2TP2

J14J14

SYNC

MTH1MTH1

+12VDC

+12VDC BIAS

BIAS SUPPLY

SUPPLY

MTH7MTH7

TP8TP8

MTH7MTH7

TP8TP8

AC1AC1

80A_AC180A_AC1

80A_AC280A_AC2

AC2AC2

80A_AC280A_AC2

AC2AC2

AC3AC3

80A_AC380A_AC3

AC3AC3

80A_AC380A_AC3

C3,C4,C7,C8*+C3,C4,C7,C8*

C5,C6,C9,C10*+C5,C6,C9,C10*

PRI 2PRI 2

PRI 1PRI 1

MTH2MTH2

TP1TP1

MTH2MTH2

TP1TP1

MTH4MTH4

TP5TP5

MTH4MTH4

TP5TP5

MTH8MTH8

TP4TP4

MTH8MTH8

TP4TP4

TP3TP3

MTH6MTH6

PCB1

MAIN PCB ASSY

T2T2

FERRITE

FERRITE FILTER

MOT2MOT2

FAN

MOT3MOT3

FAN

A-12770_AA

FILTER

J4J4

123456789

J4J4

123456789

+12VDC

SYNC

40/50 AMP PCB

+12VDC

J9J9

+12VDC

J1J1

/FAN

J2J2

1 2

PCB5

+12VDC

J2J2

1 2

J3J3

AC1AC1

40A_AC140A_AC1

AC1AC1

40A_AC140A_AC1

AC2AC2

40A_AC240A_AC2

AC2AC2

40A_AC240A_AC2

AC3AC3

40A_AC340A_AC3

AC3AC3

40A_AC340A_AC3

PMTH1PMTH1

PMTH4PMTH4

PCB2

INPUT CAPACITOR PCB

C7 & C10 may not be installed

C16-17+C16-17

C12-13+C12-13

PMTH2PMTH2

PMTH3PMTH3

PMTH2PMTH2

PMTH3PMTH3

PRI 1 PRI 1

PRI 3PRI 3

PRI 4PRI 4

PRI 3PRI 3

PRI 2 PRI 2

PRI 4PRI 4

A-6

PRILOGA 300X5397SL

ESAB CUTMASTER 100

1TORCH

1 2

2 3

3 4

4 5

5 6

6 7

7 8

P2P2

1 2

2 3

3 4

4 5

5 6

6 7

7 8

J2J2

14 13

13 12

12 11

11 10

10 9

9 8

8 7

7 6

6 5

5 4

4 3

3 2

2 1

P1P1

E1E1

+12VDC

K1K1

PCB4

AUTOMATION

AUTOMATION INTERFACE PCB

INTERFACE PCB

1TORCH

TORCH SWITCHTORCH SWITCH

AUTOMATION

TORCH SOLENOID

OK TO MOVE

}

/START / STOP

}

123

PIP SWITCHPIP SWITCH

WORKWORK

CNC PINOUT

811

1214

To configure DIVIDED ARC VOLTS signal output

To configure DIVIDED ARC VOLTS signal output No jumper installed for ARC VOLTS / 16.67

No jumper installed for ARC VOLTS / 16.67 Jumper pins 1 & 2 for ARC VOLTS / 30

Jumper pins 1 & 2 for ARC VOLTS / 30 Jumper pins 2 & 3 for ARC VOLTS / 50

Jumper pins 2 & 3 for ARC VOLTS / 50

J1J1

1 2

2 3

/START / STOP

}

(-)

DIVIDED ARC VOLTS

}

(+)

(-)

ARC VOLTS

}

(W/ 100K IN SERIES (2))

(+)

9 10

10 11

11 12

OK-TO-MOVE

}

TS1TS1

L1L1

/START

L1L1

ATC CONNECTOR

J1J1

1 2

2 3

3 4

4 5

5 6

6 7

7 8

-V OUT 1-V OUT 1

E64

WORK1WORK1

E64

E35

TIP1TIP1

J9J9

5 6

J10J10

P10P10

J10J10

P10P10

1 2

2 3

5 6

6 7

40 PIN RIBBON CABLE SIGNALS

-V_OUT_SIGNAL

FERRITE

FERRITE FILTER

FILTER

-V_OUT_SIGNAL

/TIP_VOLTS

/TIP_SENSE

/460V_IN

/230V_IN

CUR_SET

/RAR (RAPID AUTO RESTART)

/INRUSH

/W1_ON

SHDN

/TORCH_SOLENOID

/SOLENOID_ON

/OK_TO_MOVE

/FAN_ON

/LATCH_ACTIVE

/TORCH_SWITCH

/PIP

AC_ON

CSR

/TORCH_SOLENOID_DETECT

/OVERTEMP

V_IN

+12VDC

COMMON

MAIN_PCB_ID

460_IN

+3.3VDC

TXD

RXD

COMMON

M-L

L-M

M-L

L-M

M-L

L-M

M-L

ELECTRODE1ELECTRODE1

PILOT IGBTQ5PILOT IGBT

/PIP

+12VDC

L2L2

FULL FEATURED AUTOMATION INTERFACE PCB OPTION

To -V OUT 1

To -V OUT 1 on PCB1

on PCB1

P10P10

3 4

4 5

J11J11

D59 PCRD59 PCR

D78 CSRD78 CSR

+12VDC

TEMP

/OVERTEMP

CIRCUIT

NTCNTC

TEST POINTS

GND1

COMMON

GND2

COMMON

+12V1

+12 VDC SUPPLY

48V1

+48 VDC SUPPLY

I_DMD_1

CURRENT DEMAND

TIP_SEN

TIP DRAG SENSE

SEC1SEC1

SEC2SEC2

CHOKE1CHOKE1

24VAC RETURN

24VAC SUPPLY

OK-TO-MOVE

(5A @ 250VAC / 30VDC)

Current ControlCurrent Control

LATCH

SET

RUN

RAR

ACAC

OVERTEMPOVERTEMP

GASGAS

DCDC

ERRORERROR

FAULT

ERROR IND

MAX

MIN

TEST POINTS

TP1

TP2

TP3

TP4

TP5

TP6

TP7

+12VDC

OVER PRESSURE

INTERNAL ERROR

SHORTED TORCH

CONSUMABLES MISSING

START ERROR

PARTS IN PLACE

INPUT POWER

UNDER PRESSURE

GND

+12 VDC

+5 VDC

3.3 VDC

0.v - 5.0 VDC / 0-100PSI

1.8 VDC

CURRENT DEMAND

D1D1

LOGIC PCB

PCB3

SEE A-09130

INTRO ECO B1357

ECO B1399RWH

ECO B1611 RWH

Last Modified:

Friday, December 11, 2009

0-100PSI / 0-4.5VDC

+5VDC

RWH

MAXMAX

9090

8585

8080

7575

7070

6565

AIR

INLET

MINMIN

J3J3

3 2

2 1

DateByRevisionsRev

03/31/09

05/05/09

NOTE:

TITLE:

09:02:19

GAS CONTROL

REGULATOR

FILTER

Unless Otherwise Specified, Resistors are in Ohms 1/4W 5%.

Capacitors are in Microfarads (UF)

SCHEMATIC, ESAB Cutmaster 100/120 20'/50' SL100 400V/208-460V

3ph CE/Non-CE CCC/ 1/3ph CSA (Configured for 460V 3ph)

SOLENOID

VALVE

PRESSURE

TRANSDUCER

123

ATC

A-12770_AA

PCB No:

Assy No:

SupersedesScale

Date:

MARCH 30, 2009

Drawn: References

RWH

Chk: App:

DWG No:

Size

DWG No:

Size

DWG No:

Size

DWG No:

Size

DWG No:

Size

DWG No:

Size

42X1330

Sheet

SEC1SEC1

SEC2SEC2

SEC1SEC1

NTCNTC

CHOKE1CHOKE1

SEC2SEC2

CHOKE1CHOKE1

TEMP

/OVERTEMP

CIRCUIT

+OUT_1+OUT_1

300X5397SL PRILOGA

A-7

ESAB CUTMASTER 100

Zgodovina posodobitev

Datum Revizija Opis

15.1.2015 AA Datum izdaje priročnika za uporabo

14.8.2015 AB

14.11.2015 AC Revidirani DoC, odstraniti natisnjeno v besedilo

01.07-2019 AD

Posodobljene umetnosti na pokrovu, posodobljene DoC, dodane vrednosti življenski cikel, odstranjena zaščita bakle vodi sklopov stroja

A-8

PRILOGA 300X5397SL

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

300X5397SL PRILOGA

A-9

ESAB CUTMASTER 100

Ta stran je namenoma prazna.

A-10

PRILOGA 300X5397SL

Ta stran je namenoma prazna.

ESAB subsidiaries and representative ofﬁces

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 70 233 075 Fax: +32 15 257 944

BULGARIA

ESAB Kft Representative Ofﬁce Soﬁa Tel/Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03 ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22 ESAB international AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Paciﬁc

AUSTRALIA

ESAB South Paciﬁc Archerﬁeld BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Paciﬁc Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors For addresses and phone numbers to our distributors in other countries, please visit our home page www.esab.eu

www.esab.eu

ESAB Cutmaster 100 PLASMA CUTTING SYSTEM Instruction manual [sl]

Specifications and Main Features

Frequently Asked Questions

User Manual

1.0 VARNOSTNI UKREPI

2.01 Način uporabe priročnika

2.02 Prepoznavanje opreme

2.03 Prejem opreme

2.04 Tehnični podatki napajalnika

2.05 Tehnični podatki vhodnega ožičenja

2.06 Tehnični podatki napajalnika

2T.01 Področje uporabe priročnika

2T.02 Splošen opis

2T.05 Predstavitev plazme

2T.04 Možnosti in dodatna oprema

3.01 Razpakiranje

3.02 Možnosti dvigovanja

3.03 Priključki primarnega vhodnega napajanja

3.04 Plinski priključki

3T.01 Priključki gorilnika

Nastavitev mehanskega gorilnika

4.01 Funkcije sprednje plošče / značilnosti

4.02 Priprave na delovanje

4T.01 Izbira delov gorilnika

4T.02 Kakovost reza

4T.03 Splošne informacije o rezanju

4T.04 Delovanje ročnega gorilnika

4T.05 Zarezovanje

Delovanje mehaniziranega gorilnika

4T.07 Izbira delov za rezanje z gorilnikom SL100

4T.08 Priporočene hitrosti rezanja za gorilnik SL100 z odprto konico

4T.09 Priporočene hitrosti rezanja za gorilnik SL100 z zaščiteno konico

INFORMACIJE O PATENTIH

POGLAVJE 5 SISTEM: VZDRŽEVANJE

5.01 Splošno vzdrževanje

5.02 Načrtovanje vzdrževanja

5.03 Pogoste napake

5.04 Prikazovalnik napak

5.05 Osnovni vodič pri odpravljanju napak

5.06 Zamenjava osnovnih delov napajalnika

5T.01 Splošno vzdrževanje

POGLAVJE 6: NADOMESTNI DELI

6.01 UVOD

6.02 Informacije o naročanju

6.03 Zamenjava napajalnika

6.04 Nadomestni deli napajalnika

6.05 Možnosti in dodatki

6.06 Nadomestni deli ročnega gorilnika

6.07 Nadomestni deli za mehanske gorilnike z nezaščitenimi vodili

6.08 Potrošni deli gorilnika (SL100)

PRILOGA 2: INFORMACIJE O PODATKOVNIH OZNAKAH

PRILOGA 3: SHEMA KONTAKTOV GORILNIKOV

PRILOGA 4: VEZALNE SHEME GORILNIKA

PRILOGA 5: SHEMA SISTEMA, ENOT 400V

Zgodovina posodobitev
