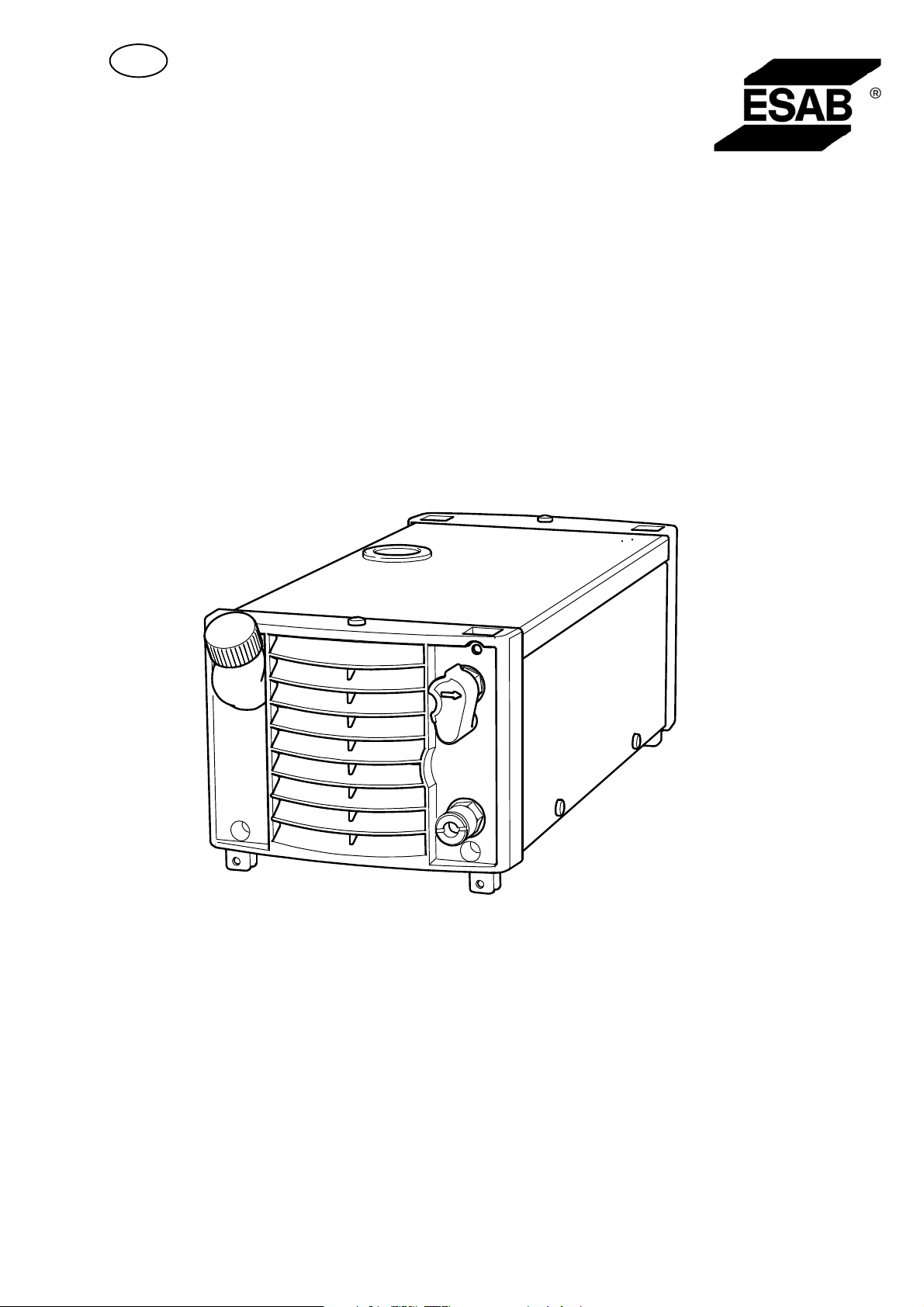

CoolMini

Bruksanvisning

Valid for serial no. 705-xxx-xxxx0460 228 001 NO 120731

- 42 -

1 SIKKERHET 4.......................................................

2 INNLEDNING 5......................................................

2.1 Utstyr 5....................................................................

3 TEKNISKE DATA 6..................................................

4 INSTALLASJON 6...................................................

4.1 Plassering 6................................................................

4.2 Strømtilkobling 6............................................................

4.3 Montering av sveiseutstyr 7...................................................

5 DRIFT 7.............................................................

5.1 Tilkoplinger 7...............................................................

5.2 Vanntilkopling 7.............................................................

6 VEDLIKEHOLD 8....................................................

6.1 Kontroll og rengjøring 8......................................................

6.2 Påfylling av kjølevæske 8....................................................

7 FEILSØKING 9......................................................

8 BESTILLING AV RESERVEDELER 9...................................

MONTERINGSANVISNING 10.............................................

SKJEMA 13.............................................................

PUMPEDATA 14.........................................................

KJØLE DATA 15.........................................................

BESTILLINGSNUMMER 16...............................................

TILBEHØR 17...........................................................

Rett til å endre spesifikasjoner uten varsel forbeholdes.

TOCn

- 43 -

1 SIKKERHET

Brukeren av ESAB utstyr har hovedansvaret for at de sikkerhetstiltak som angår de an satte som bruker utstyret eller som oppholder seg i nærheten av det, blir iverksatt. Sik kerhetstiltakene må oppfylle de krav som blir stilt til denne typen utstyr. Denne anbefalin gen kan ses som et tillegg til standardforskriftene som gjelder for arbeidsplassen.

Utstyret må bare brukes av ansatte som har satt seg godt inn i utstyrets funksjon. Feil bruk kan føre til en farlig situasjon som kan skade operatøren og ødelegge utstyret.

1. Alt personale som arbeider med utstyret må ha satt seg godt inn i:

S bruken S nødstoppens plassering S funksjon S gjeldende sikkerhetsforskrifter S sveising og brenning

2. Operatøren må sørge for:

S at uvedkommende ikke befinner seg innenfor utstyrets arbeidsområde før det startes. S at ingen personer står uten verneutstyr når lysbuen blir tent

3. Arbeidsplassen må:

S være egnet for sveisearbeid og brenning S være trekkfri

4. Personlig verneutstyr S Bruk alltid forskriftsmessig personlig beskyttelsesutstyr som vernebriller,

flammesikre klær og beskyttelseshansker.

S Bruk ikke løstsittende plagg, f.eks. skjerf, armbånd, ringer og lignende som kan

bli sittende fast i utstyret eller forårsake brannsår.

5. Annet

S Kontroller at de angitte returledninger er godt tilkoplet. S Arbeid på elektriske enheter må bare utføres av en kvalifisert elektriker. S Brannslokkingsutstyr må være lett tilgjengelig og godt synlig. S Smøring og vedlikehold av utstyret må ikke gjøres under drift.

bk07d1na

OBS!

Les og forstå bruksanvisningen før utstyret installeres og brukes.

- 44 -

ADVARSEL

Buesveising og brenning kan medføre fare for skade på deg selv og andre. Vær derfor forsiktig under sveising og brenning. Følg sikkerhetsforskriftene fra arbeidsgiveren, som skal være basert på produsentens advarsler.

ELEKTRISK STØT - Kan være dødelig

S Utstyret må installeres og jordes i henhold til aktuelle standarder. S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr. S Isoler deg selv fra jord og fra arbeidsstykket. S Sørg for at din arbeidsstilling er sikker.

RØYK OG GASS - Kan være helsefarlig

S Hold ansiktet borte fra røyken. S Ventiler og sørg for avsug av røyk og -gass fra ditt eget og andres arbeidsområde.

LYSSTRÅLER - Kan skade øynene og brenne huden

S Beskytt øynene og kroppen. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær. S Beskytt omkringstående personer med egnede verneskjermer eller forheng.

BRANNFARE

S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander

inærheten av sveiseplassen.

STØY - Overdreven støy kan skade hørselen

S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern. S Advar de som oppholder seg i nærheten om faren.

VED FEIL - Ta kontakt med fagmann.

Les og forstå bruksanvisningen før utstyret installeres og brukes

TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!

Elektronisk utstyr skal leveres til gjenvinningsanlegg!

I henhold til nasjonal lovgivning og direktiv 2002/96/EF, om håndtering av kasserte elektriske og elektroniske produkter, skal slike produkter leveres til gjenvinningsanlegg.

Som ansvarlig for utstyret har du i henhold til loven plikt til å innhente informasjon om godkjente innsamlingsstasjoner.

Kontakt din nærmeste ESAB-representant for mer informasjon.

OBS!

Utstyr av “Class A” er ikke beregnet til bruk i boliger med strømforsyning fra det alminnelige lavspenningsnettet. Det kan være problematisk å sikre elektromagnetisk kompatibilitet for utstyr av “Class A” i slike lokaler på grunn av ledningsbundne og luftbårne forstyrrelser.

ESAB kan skaffe nødvendig sveisebeskyttelse og annet tilbehør.

2 INNLEDNING

Kjøleaggregat CoolMidi er beregnet på kjøling av TIG-brennere.

ESAB's tilbehør for produktet finner du på side 57.

2.1 Utstyr

Kjøleaggregatet leveres med en bruksanvisning og fire skruer for montering av kjøleaggregat sammen med strømkilde.

bk07d1na

- 45 -

3 TEKNISKE DATA

CoolMini

Nettspenning 230 V, 10 %, 1 50/60 Hz Primærstrøm

50 Hz

maks.

60 Hz

maks.

Kjøleeffekt

ved 230 V, 50 Hz

ved 230 V, 60 Hz

Kontinuerlig lydtrykk i tomgang <70 dB (A) Kjølevæske 50 % vann / 50 % monoetylenglykol Væskemengde 2,2 l Maks. vannstrøm 2,0 l/min Sikring, treg 2 x 1,6 A Maks. trykkhøyde for sveisepistol

maks.

Maks. vanntrykk

ved 50 Hz ved 60 Hz

Driftstemperatur -10 til +60 ° C Transporttemperatur -25 til +55 ° C Mål l x b x h 407 x 188 x 151 mm Vekt

vannfylt tom

Beskyttelsesklasse IP23 C

0,5 A 0,7 A

780 W ved 40° C temperaturforskjell og væskestrømning 1 l/min 780 W ved 40° C temperaturforskjell og væskestrømning 1 l/min

7 m

0,23 MPa (2,3 bar) 0,23 MPa (2,3 bar)

6,2 kg 4,5 kg

Beskyttelseklasse IP-koden angir beskyttelsesklasse, d.v.s. graden av beskyttelse mot inntrengning av faste gjenstan

der og vann. Apparater merket med IP 23 er beregnet både for bruk innendørs og utendørs.

4 INSTALLASJON

Installasjonen skal foretas av kvalifisert person.

4.1 Plassering

Plasser kjøleaggregatet slik at kjøleluften har fritt inn- og utløp.

4.2 Strømtilkobling

Kjøleaggregatet koples til strømkildens nett- og styreledninger, se side 50.

bk07d1na

- 46 -

4.3 Montering av sveiseutstyr

Installasjonen skal foretas av kvalifisert person.

Se monteringsanvisning på side 50.

5 DRIFT

Generelle sikkerhetsbestemmelser for betjening av dette utstyret finnes på side 44. Les disse før utstyret tas i bruk.

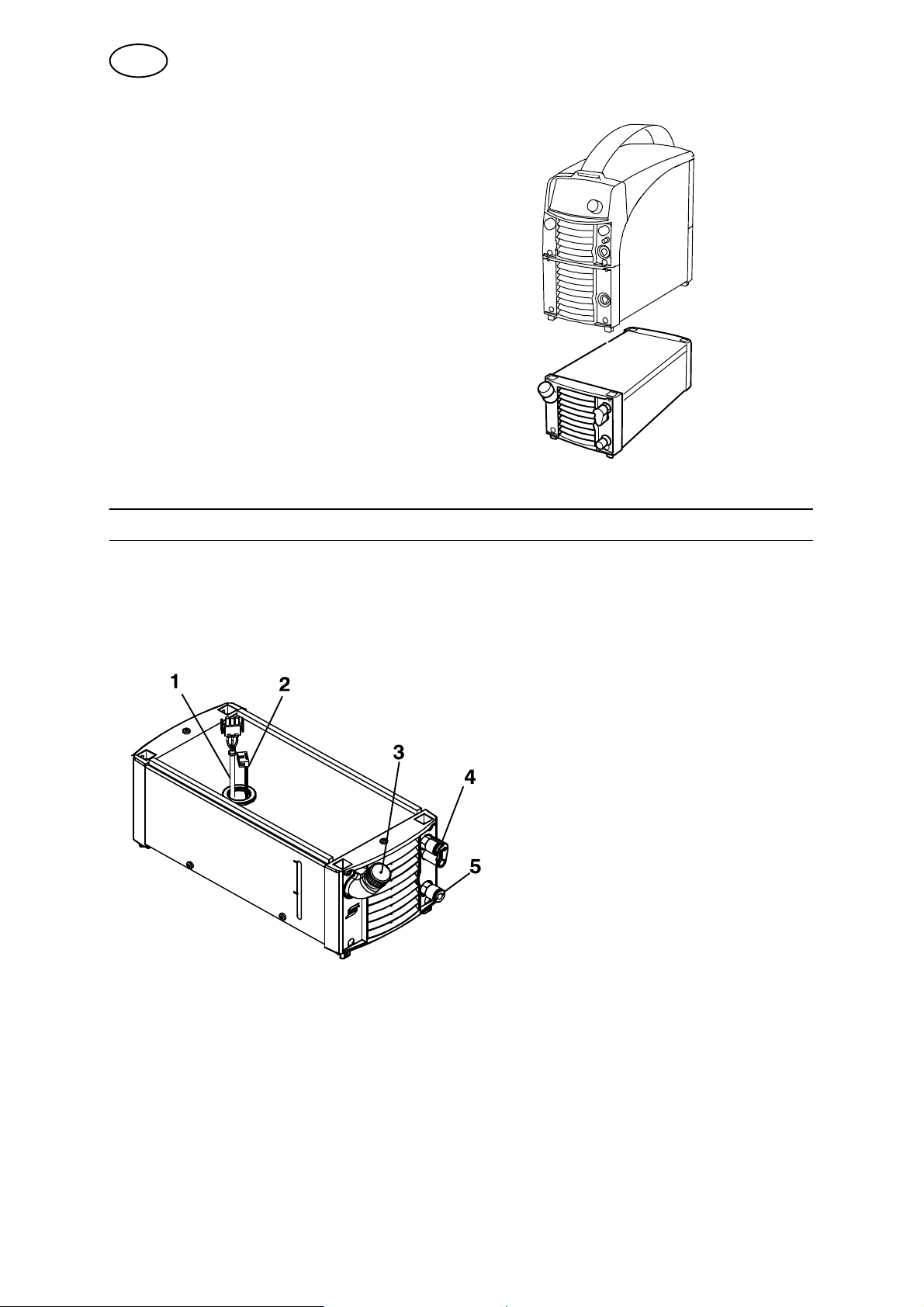

5.1 Tilkoplinger

1 Tilkopling for nettkabel fra

strømkilde

2 Tilkopling for styreledning fra

strømkilde

3 Påfylling av kjølevæske 4 Tilkopling BLÅ, med ELP* for

kjølevann fra kjøleaggregat

5 Tilkopling RØD for kjølevann til

kjøleaggregat

*ELP = ESAB Logic Pump se punkt 5.2.

5.2 Vanntilkopling

Kjøleaggregatet er utstyrt med et vannfølersystem ELP (ESAB Logic Pump) som registrerer om vannslangene er tilkoplet. Ved tilkopling av vannkjølt TIG-brenner starter kjølingen.

Føleren fungerer kun sammen med strømkilder som er utstyrt med ELP-funksjonen.

OBS! Strømningsvakt kan ikke monteres i CoolMini.

bk07d1na

- 47 -

6 VEDLIKEHOLD

Regelmessig vedlikehold er viktig for pålitelig og sikker drift.

Kun personer med relevante elkunnskaper (autorisert) kan fjerne beskyttelsesplater.

OBS!

Alle leverandørens garantiforpliktelser opphører å gjelde hvis kunden selv i løpet av garantitiden foretar inngrep i produktet for å rette opp eventuelle feil.

6.1 Kontroll og rengjøring

VIKTIG! Nettilkopling skal være frakoplet før rengjøring!

Luftstrømmen gjennom kjøleaggregatet bærer med seg partikler som setter seg fast i kjøleelementet, særlig i skittent arbeidsmiljø. Dette fører til nedsatt kjøleevne. Blås derfor rent med trykkluft med jevne mellomrom.

Demonter høyre sideplate og blås rent med trykkluft ved kjøleviften.

Bytt kjølevæske cirka en gang i året.

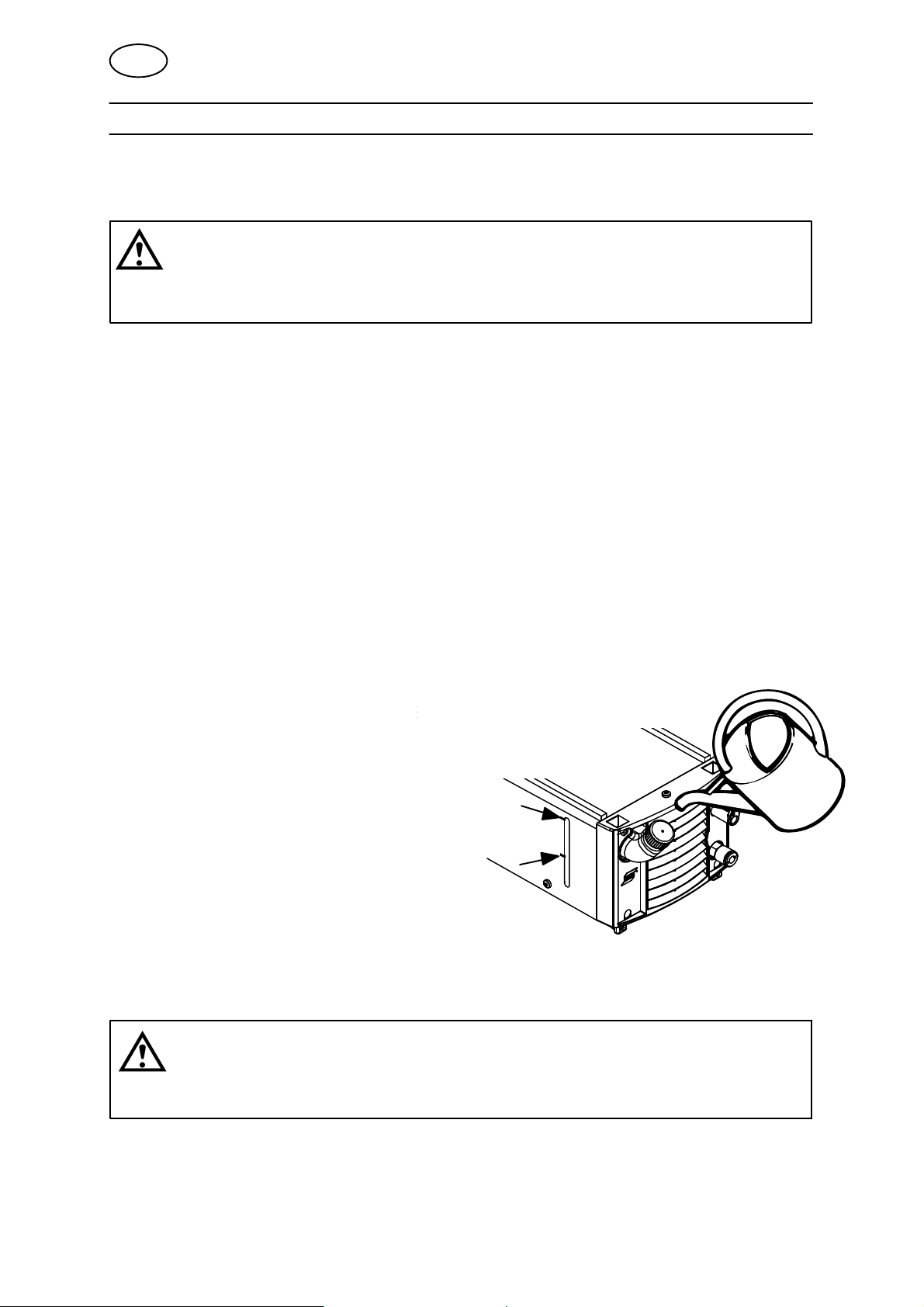

6.2 Påfylling av kjølevæske

Som kjølevæske anbefales ESABs kjølevæske, se tilbehør på side 57.

S Fyll på kjølevæsken.

(Væskenivået må ikke overstige den øvre markeringen, men heller ikke understige den nedre markeringen)

S Løsne kjøleslangen for utgående

vann (TIG-brennerens blå tilkopling), slik at eventuell luft slipper ut.

S Tilkople kjøleslangen igjen. MERK! Dersom man kopler til en brenner,

sveisepistol eller tilkoplingsledninger som er 5 meter eller mer skal det etterfylles kjølevæske. Ved justering av væskenivået gjennom etterfylling trenger ikke kjøleslangen å løsnes.

Temperaturen på kjølevannet må ikke overstige 70 ° C.

OBS!

Kjølevæsken skal behandles som kjemisk avfall.

bk07d1na

- 48 -

7 FEILSØKING

Nedenfor følger noen kontrolltiltak du bør utføre før du tilkaller servicepersonell.

Feil Tiltak

Dårlig kjøleeffekt S Rengjør kjøleelementet med trykkluft.

S Kontroller kjølevæskenivået

8 BESTILLING AV RESERVEDELER

Reparasjon og elektrisk arbeid skal utføres av ESAB-autorisert servicepersonale. Bruk kun originale ESAB reservedeler og slitedeler.

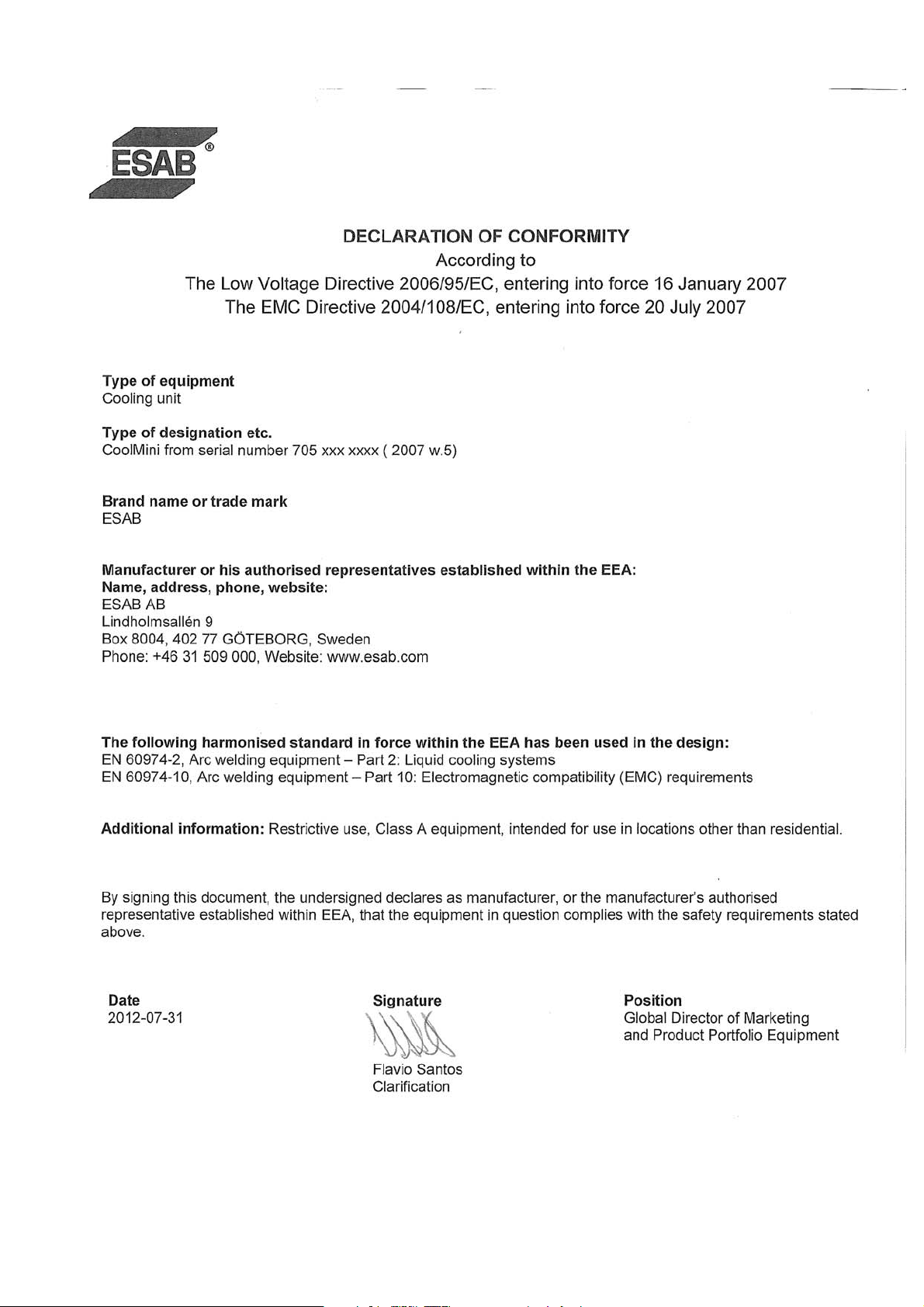

CoolMini er konstruert og utprøvet ifølg internasjonal og europeisk standard IEC/ EN 60974-2 og IEC/EN 60974-10. Etter utført service eller reparasjon er det utførende serviceinstans sitt ansvar å påse at produktet ikke avviker fra ovennevn te standard.

Reservedeler bestilles gjennom nærmeste ESAB-representant, se siste side i denne publikasjonen.

bk07d1na

- 49 -

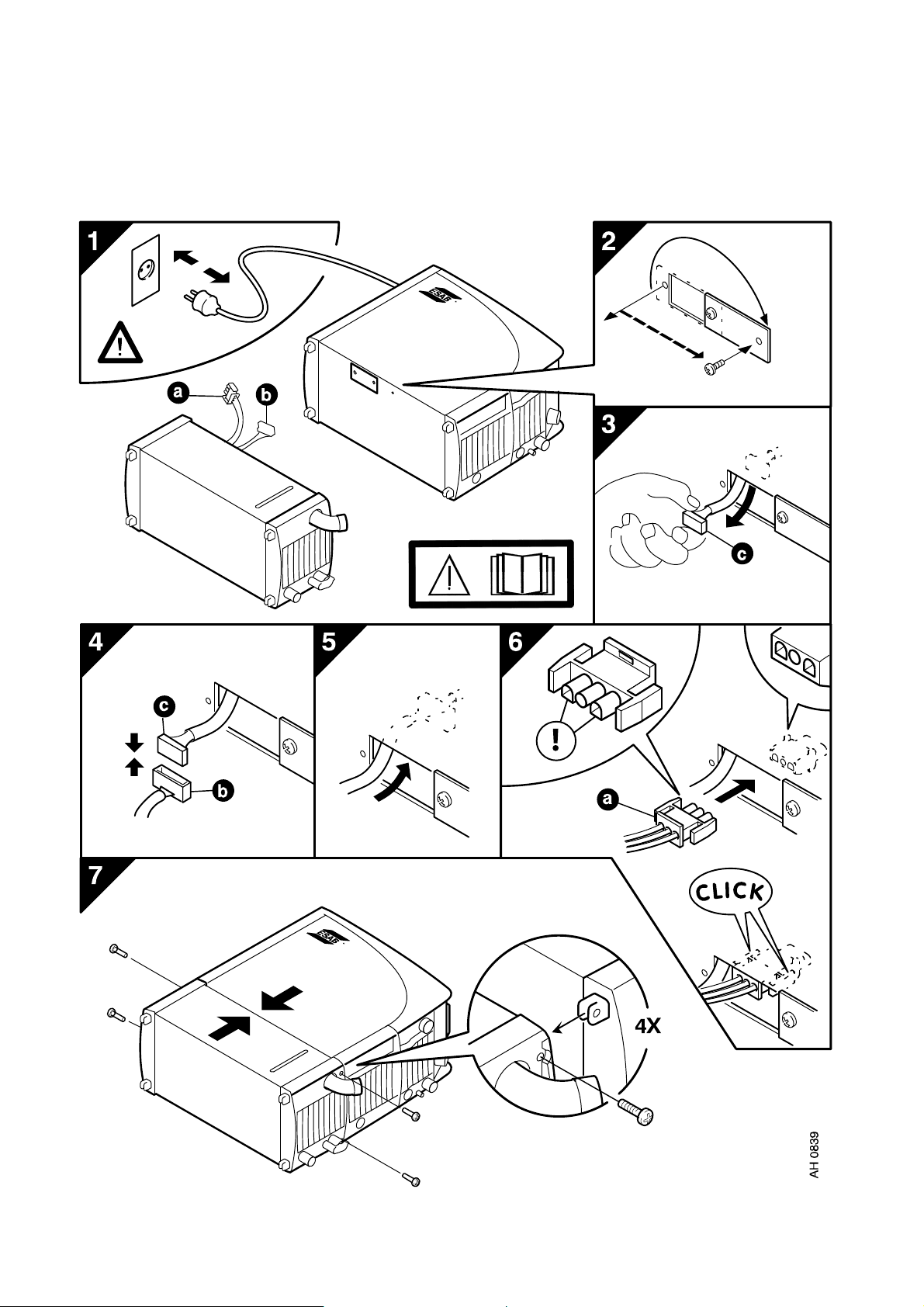

Monteringsanvisning

CoolMini + Tig 2200i AC/DC

bk07m11a

- 50 -

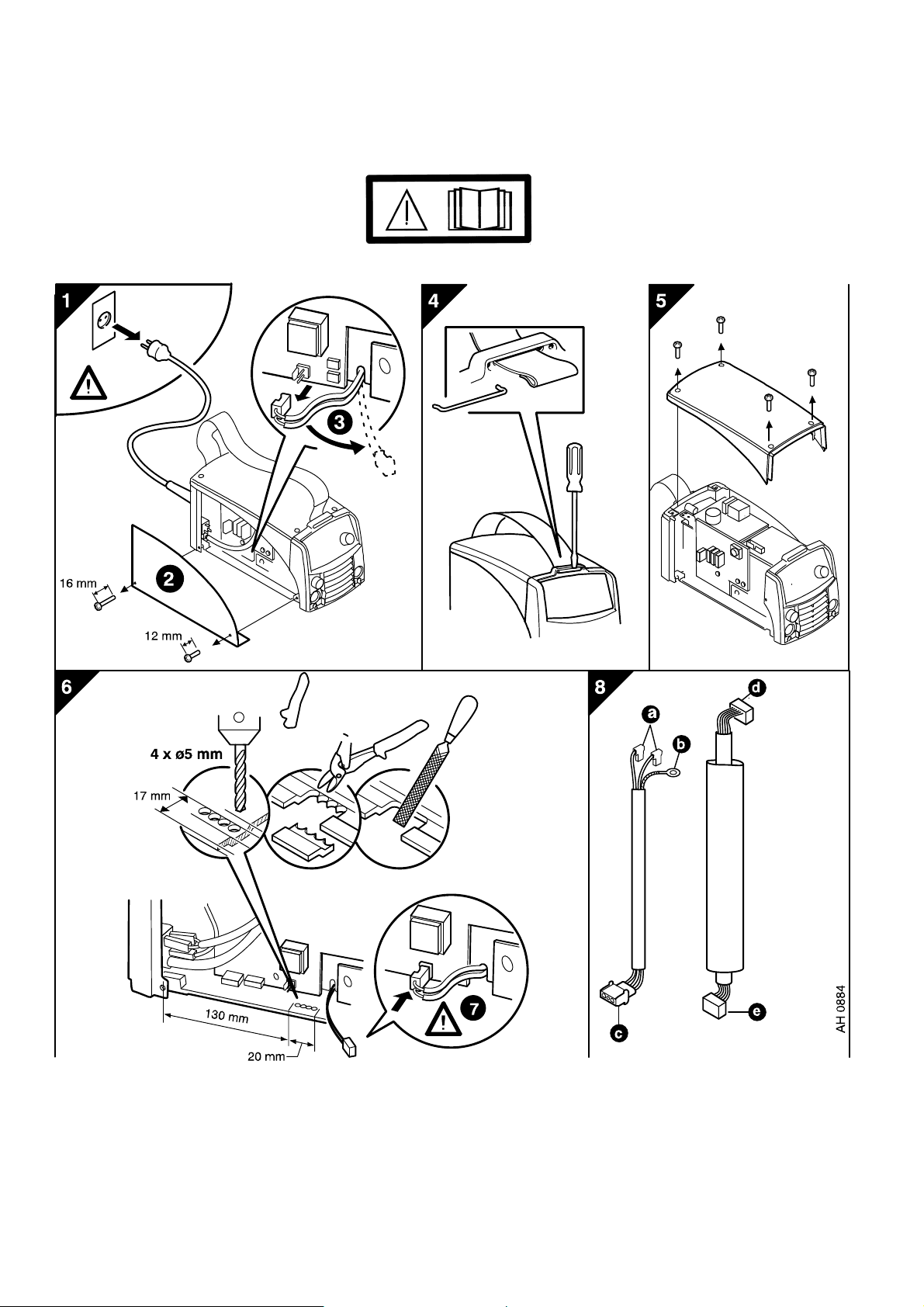

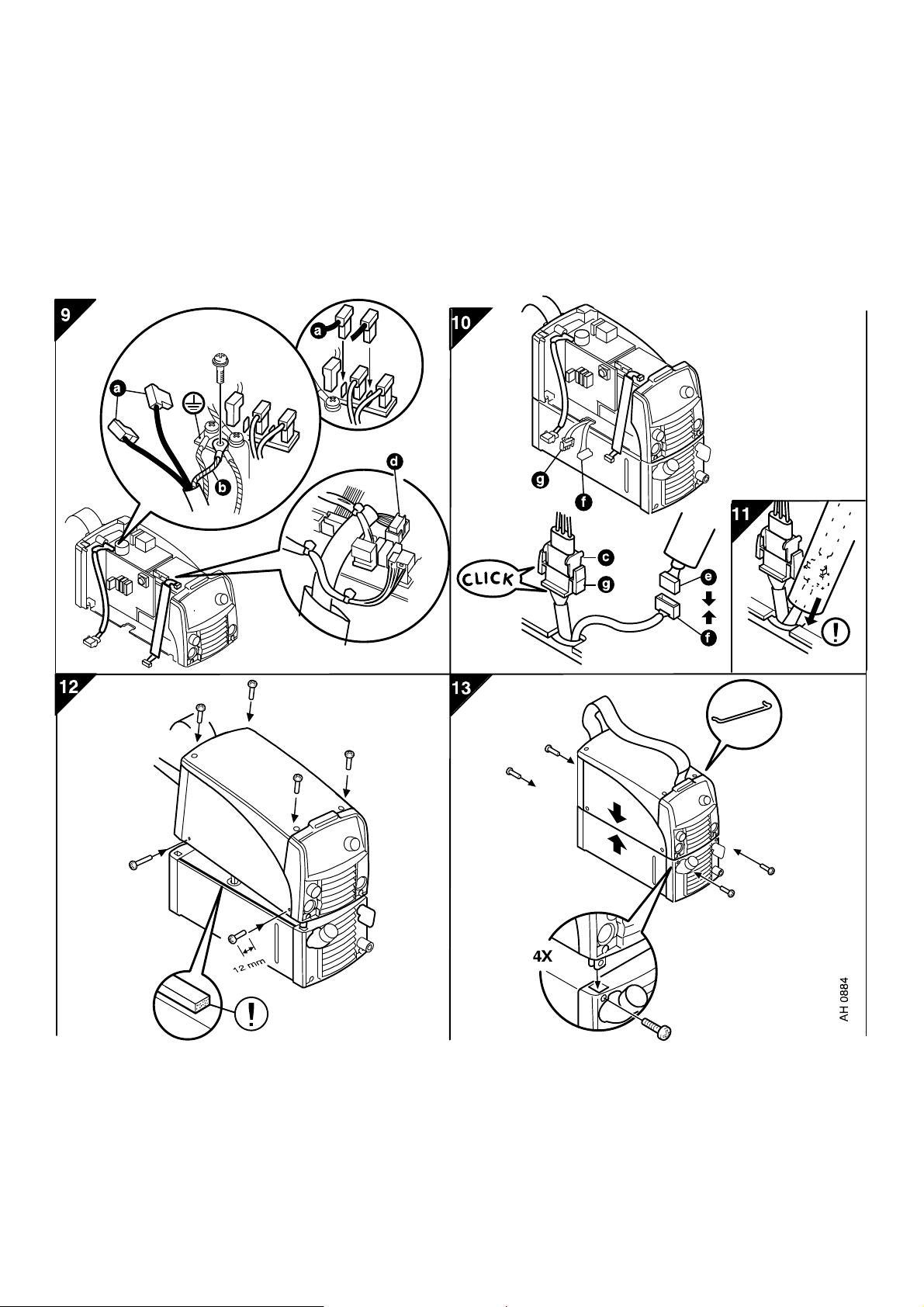

CoolMini + Tig 2200i

bk07m11b

- 51 -

bk07m11b

- 52 -

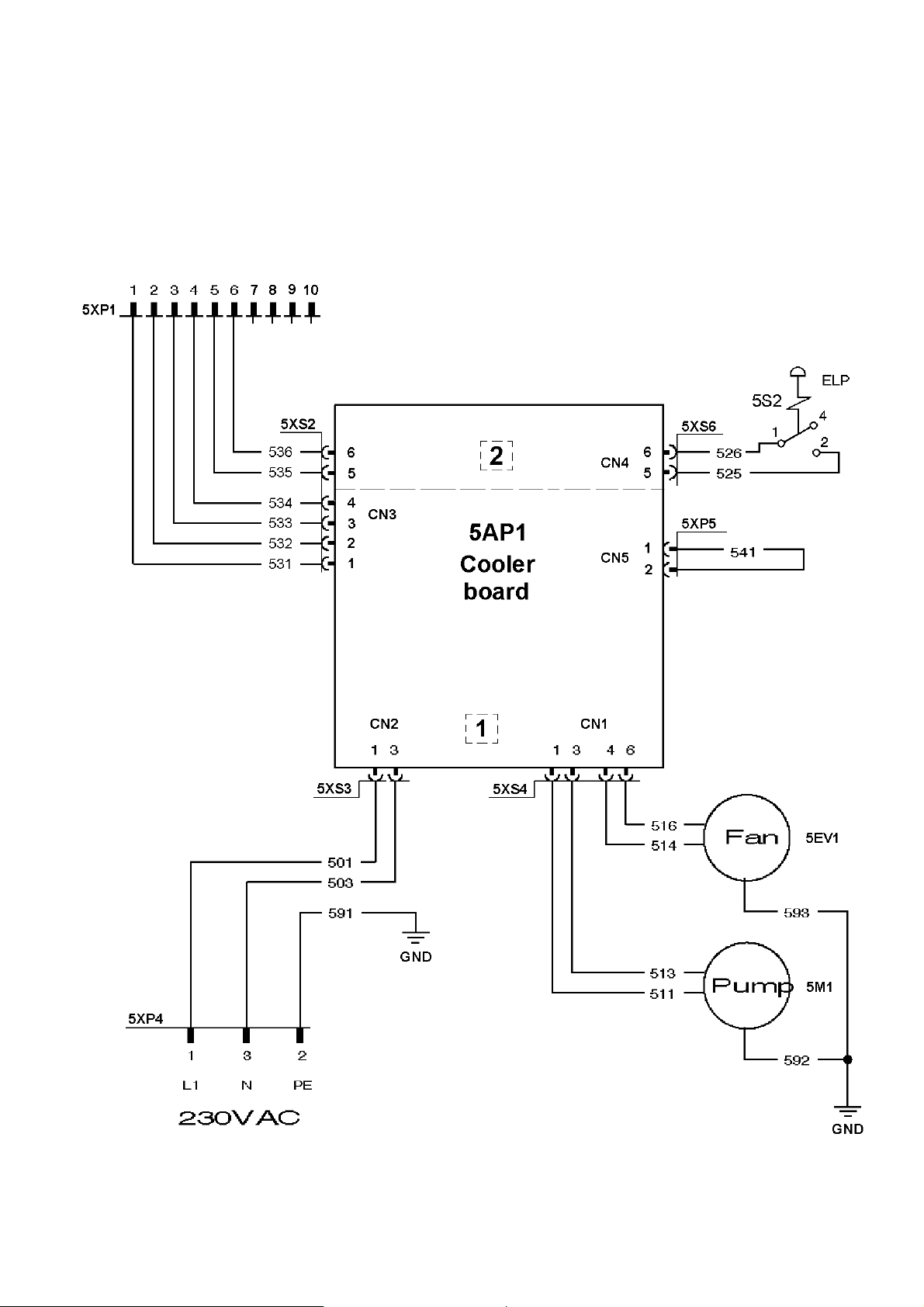

Skjema

bk07e

- 53 -

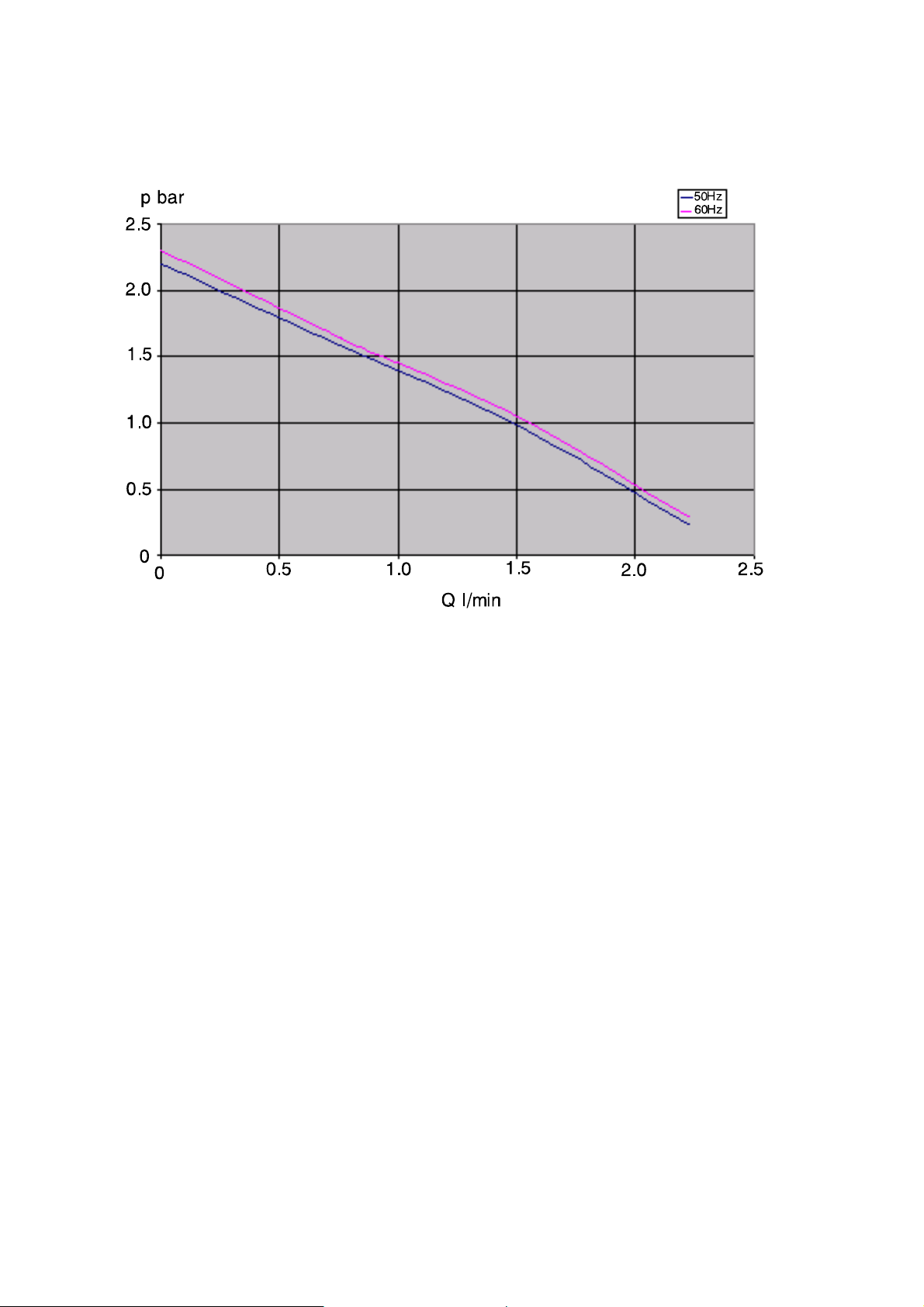

Pumpedata

p = Pumpetrykk Q = Strøm

bk07k

- 54 -

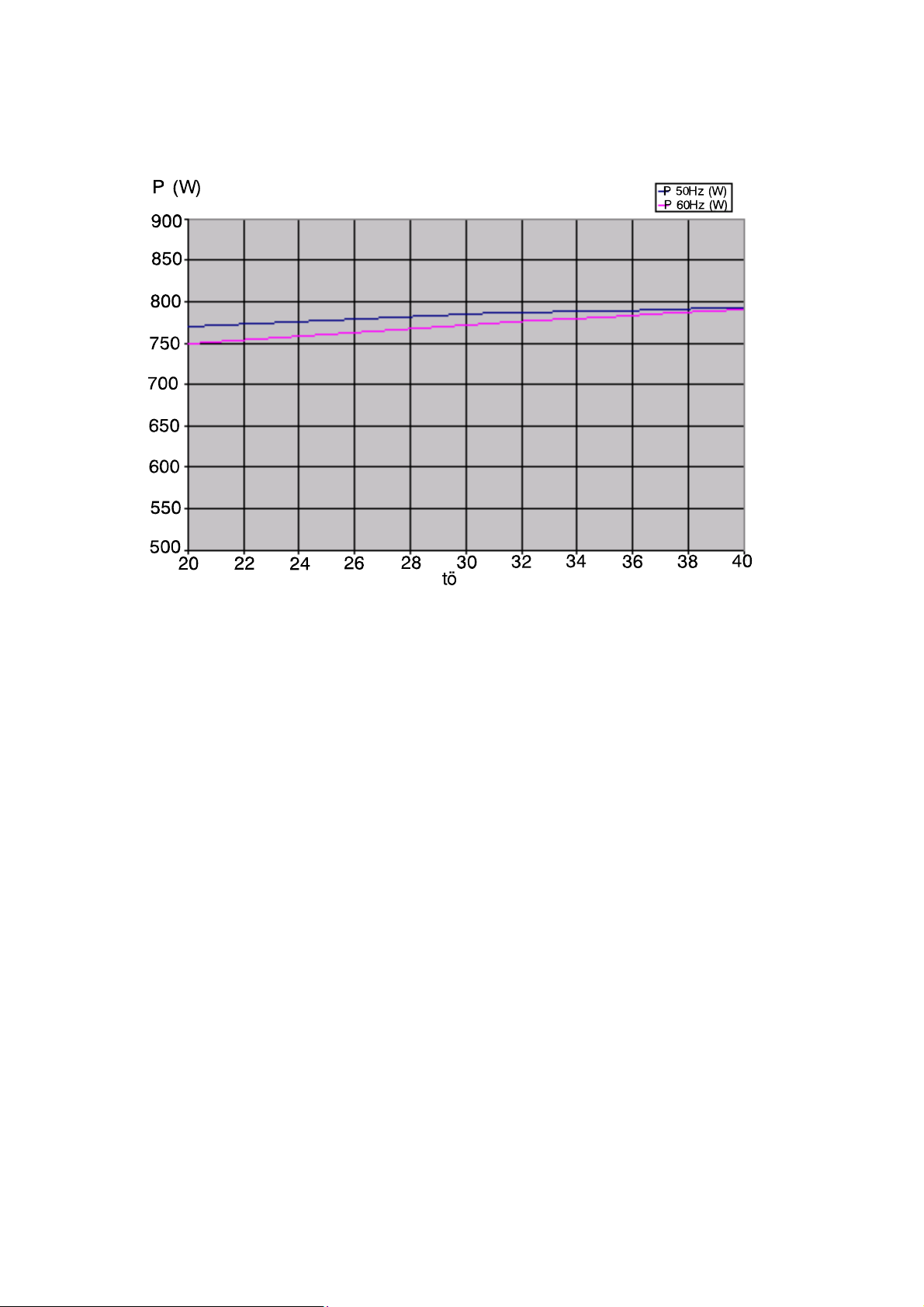

Kjøle data

P = Effekt tö = temperaturforskjell °

bk07k

- 55 -

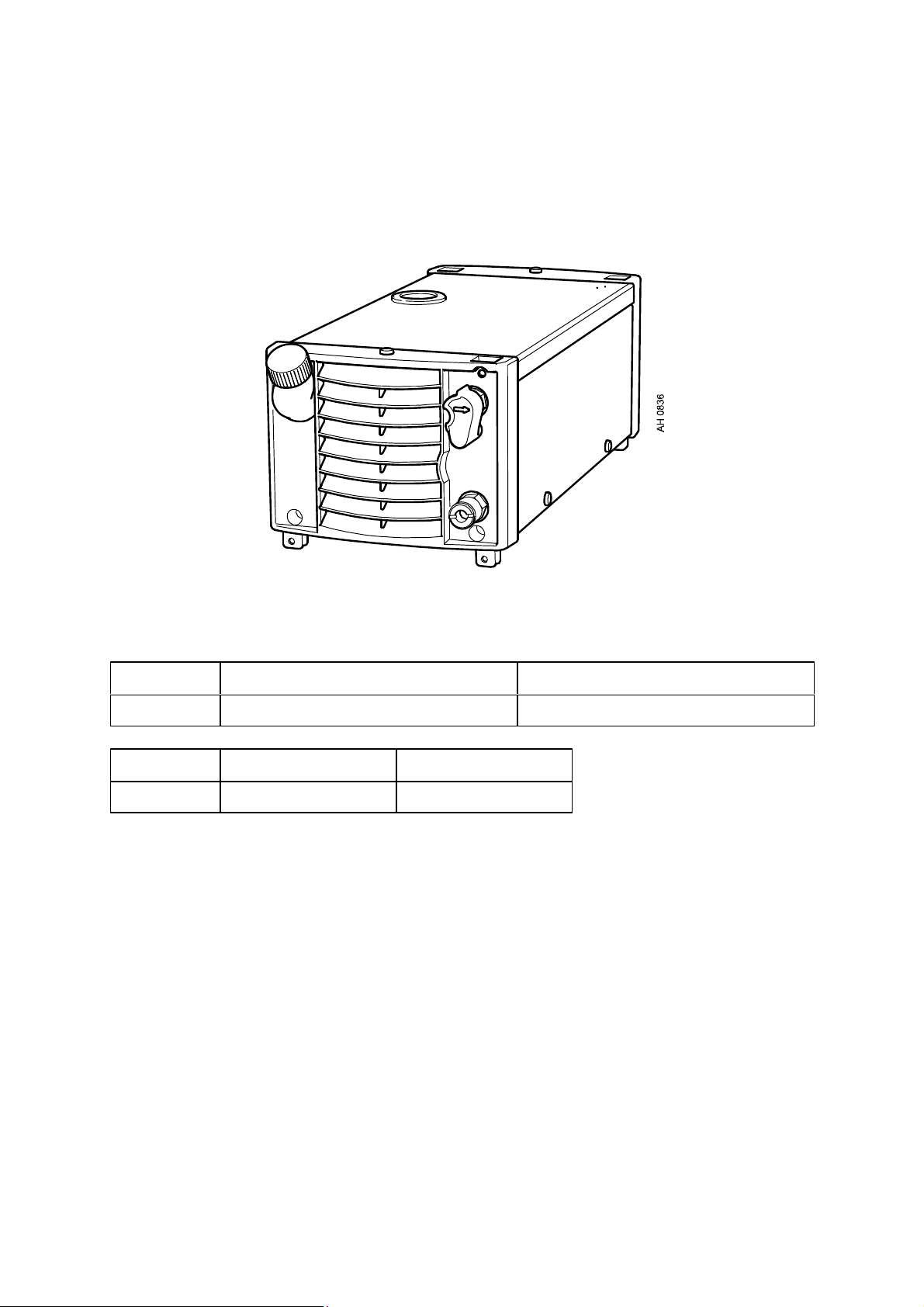

CoolMini

Bestillingsnummer

Ordering no. Denomination Type

0460 144 880 Cooling unit CoolMini

Filename Type Product

0459 839 015 Spare parts list CoolMini

Technical documentation is available on the Internet at www.esab.com

bk07o

- 56 -

CoolMini

Tilbehør

Coolant 50% water and 50% ready mixed

mono-ethylene glycol (10 l) .............. 0007 810 012

Assembly kit. For connection of the

CoolMini to the Tig 2200i ................ 0460 509 880

bk07a
