CoolMini

Kasutusjuhend

Valid for serial no. 705-xxx-xxxx0460 228 001 EE 120731

- 162 -

1 OHUTUS 4..........................................................

2 SISSEJUHATUS 5...................................................

2.1 Varustus 5.................................................................

3 TEHNILISED ANDMED 6.............................................

4 PAIGALDAMINE 6...................................................

4.1 Asukoht 6..................................................................

4.2 Võrgutoide 6................................................................

4.3 Keevitusseadmete paigaldamine 7.............................................

5 KASUTAMINE 7.....................................................

5.1 Ühendused 7...............................................................

5.2 Veeühendus 7..............................................................

6 HOOLDUS 8.........................................................

6.1 Kontrollimine ja puhastamine 8................................................

6.2 Jahutusvedelikuga täitmine 8.................................................

7 VEAOTSING 9.......................................................

8 VARUOSADE TELLIMINE 9...........................................

KOOSTEJUHISED 10....................................................

SKEEM 13..............................................................

PUMBA ANDMED 14.....................................................

JAHUTUSE PARAMEETRID 15............................................

TELLIMISNUMBER 16....................................................

LISASEADMED 17.......................................................

Jätame endale ōiguse taha muudatusi ilma ette teatamata.

TOCm

- 163 -

1 OHUTUS

ESAB seadmete kasutajad on kohustatud tagama, et igaüks, kes töötab seadmetega või nende läheduses, järgiks kõiki asjakohaseid ohutusreegleid, mis peavad vastama konkreetsele varustusele kehtestatud nõuetele. Lisaks tavapärastele töökohale kehtestatud eeskirjadele tuleb järgida allpool esitatud soovitusi.

Kõiki töid peavad teostama hea väljaõppe saanud ja seadmete tööga hästi kursis olevad töötajad. Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel võib viga saada operaator või seade.

1. Kõik, kes kasutavad keevitusseadmeid, peavad olema kursis:

S selle töö S hädaseiskamislülitite asukoha S selle talitluse S asjakohaste ohutusnõuete S keevitamise ja lõikamisega

2. Operaator peab tagama, et:

S seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut, S kaare käivitamisel poleks keegi kaitsevahendita.

3. Töökoht peab:

S vastama otstarbele S seal ei tohi olla tuuletõmmet

4. Individuaalsed kaitsevahendid S Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid, leegikindlad riided,

kaitsekindad.

S Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid, sõrmused jms, mis võivad

kinni kiiluda või põletushaavu tekitada.

5. Üldised ohutusnõuded

S Veenduge, et maanduskaabel on turvaliselt ühendatud. S Kõrgepingeseadmetega seotud töid võib teostada ainult väljaõppinud elektrik. S Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja paigutatud käepäraselt. S Seadmete määrimist ja hooldust ei tohi viia läbi nende töötamise ajal.

ETTEVAATUST!

Enne paigaldamist või tööle hakkamist peate lugema ja mõistma kasutusjuhendit.

bk07d2ma

- 164 -

HOIATUS

Kaarkeevitus ja kaarlõikamine võib vigastada teid ennast ja teisi. Võtke keevitamisel ja lõikamisel tarvitusele ettevaatusabinõud. Küsige tööandjalt ohutuspraktika kohta, mis peab põhinema tootja ohuandmetel.

ELEKTRILÖÖK - Võib tappa

S Seadme paigaldus ja maandus peavad vastama kehtivatele normidele. S Ärge puutuge pingestatud elektrilisi osi või elektroode paljakäsi, märgade kinnaste ega rõivastega. S Isoleerige ennast maast ja töödeldavast detailist. S Tagage endale ohutu tööasend.

AEROSOOLID JA GAASID - Võivad olla tervisele ohtlikud

S Hoidke pead aerosoolidest kaugel. S Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et juhtida aerosoolid ja gaasid

sissehingamistsoonist ja lähiümbrusest kõrvale.

KEEVITUSKIIRED - Võivad vigastada silmi ja tekitada põletushaavu.

S Kaitske oma silmi ja keha! Kasutage õiget keevitusmaski ja filterklaasi ning kandke kaitserõivaid. S Kaitske juuresviibijad sobivate varjete või kardinatega.

TULEOHT

S Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Seepärast veenduge, et läheduses ei oleks

kergestisüttivaid materjale.

MÜRA - Liigne müra võib kahjustada kuulmist

S Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid. S Hoiatage juuresviibijaid ohu eest.

TALITLUSHÄIRE - Talitlushäirete korral kutsuge spetsialist appi.

Enne paigaldamist või tööle hakkamist peate lugema ja mõistma kasutusjuhendit.

KAITSKE ENNAST JA TEISI!

Kõrvaldage elektroonikaseadmed ringlussevõturajatises!

Järgides Euroopa direktiivi 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja selle rakendamist siseriikliku õiguse kohaselt, tuleb kasutuskõlbmatuks muutunud elektrija/või elektroonikaseadmed kõrvaldada ringlussevõturajatises.

Seadmete eest vastutava isikuna on Teie kohustuseks hankida teavet volitatud kogumisjaamade kohta.

Lisateabe saamiseks pöörduge lähima ESAB'i toodete edasimüüja poole.

ETTEVAATUST!

Class A seadmed ei ole mõeldud kasutamiseks elumajades, kus elektrivoolu saadakse avalikust madalpingevõrgust. Neis kohtades võib esineda raskusi Class A seadmete elektromagnetilise ühilduvuse tagamisel juhtivuslike või kiirguslike häiringute tõttu.

ESAB varustab teid kõigi keevitamisel vajalike kaitsevahendite ja tarvikutega.

2 SISSEJUHATUS

Jahutusseade CoolMini on ette nähtud TIG-põletite jahutamiseks. Selle ESAB toote tarvikud leiate leheküljelt 177.

2.1 Varustus

Jahutusseade tarnitakse koos kasutusjuhendi ja nelja kruviga jahutusseadme paigaldamiseks toiteplokile.

bk07d2ma

- 165 -

3 TEHNILISED ANDMED

CoolMini Võrgupinge 230 V, 10%, 1 50/60 Hz Primaarvool

50 Hz

max

60 Hz

max

Jahutusvõimsus

pingel 230 V, 50 Hz pingel 230 V, 60 Hz

Püsiv helirõhk avatud ringe korral

Jahutuse tüüp 50% vett / 50% monoetüleenglükooli Jahutusvedeliku kogus 2,2 l Veevoolu maksimumhulk 2,0 l/min Kaitsmed (viitega toime) 2 x 1,6 A Maksimaalne survetõus

keevituspüstolis Q Maksimaalne veesurve

50 Hz juures 60 Hz juures

Töötemperatuur -10 kuni +60° C Transporditemperatuur -25 kuni +55° C Mõõtmed p x l x k 407 x 188 x 151 mm Mass

veega täidetuna tühjalt

Kesta klass IP23 C

max

0,5 A 0,7 A

780 W, kui temperatuurivahe on 40° C ja vooluhulk 1 l/min 780 W, kui temperatuurivahe on 40° C ja vooluhulk 1 l/min

< 70 dBA

7 m

0,23 MPa (2,3 baari) 0,23 MPa (2,3 baari)

6,2 kg 4,5 kg

Kesta klass IP kood tähistab kesta klassi, st kaitse astet tahkiste ja vee sissetungi vastu. Tähistusega IP23

seadmed on mõeldud kasutamiseks nii sees kui väljas.

4 PAIGALDAMINE

Paigaldamise peab teostama spetsialist.

4.1 Asukoht

Paigutage jahutusseade selliselt, et selle jahutusõhu sisse- ja väljalaskeavad ei ole blokeeritud.

4.2 Võrgutoide

Jahutusseade ühendatakse toiteploki elektritoite- ja juhtkaablitega, vt lk 170.

bk07d2ma

- 166 -

4.3 Keevitusseadmete paigaldamine

Paigaldamise peab teostama spetsialist.

Vaadake paigaldusjuhiseid leheküljel 170.

5 KASUTAMINE

Seadmete käsitsemist puudutavad üldised ohutusnõuded leiate lk 164 . Lugege need enne seadmete kasutuselevõttu läbi!

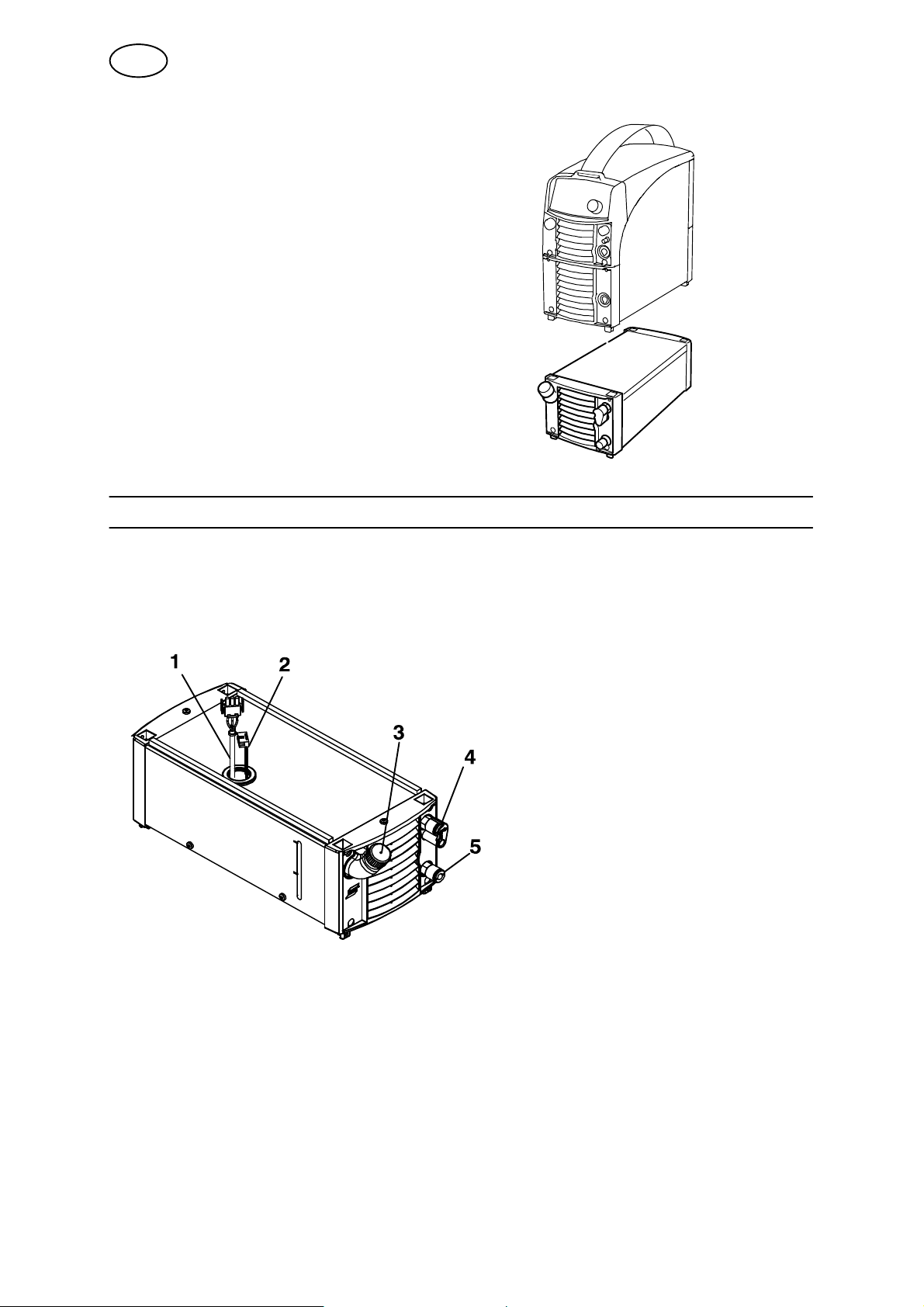

5.1 Ühendused

1 Ühendus toiteplokist lähtuva

elektritoitekaabli jaoks

2 Ühendus toiteplokist lähtuva

juhtkaabli jaoks

3 Jahutusvedeliku täiteava 4 SININE ühendus jahutusseadmest

tulevale jahutusvedelikule, ELP-ga*

5 PUNANE ühendus

jahutusseadmesse suunduvale jahutusvedelikule

* ELP = ESAB Logic Pump (ESAB'i loogi kapump), vt punkti 5.2.

5.2 Veeühendus

Jahutusseade on varustatud ELP (ESAB Logic Pump) tuvastussüsteemiga, mis kontrollib, kas veevoolikud on ühendatud. Vesijahutusega TIG-põleti sisselülitamisel jahutus käivitub.

Tuvastussüsteem töötab üksnes ELP-ga varustatud toiteplokkide korral.

NB! Jahutusseadmele CoolMini ei saa paigaldada vooluhulga kaitset.

bk07d2ma

- 167 -

6 HOOLDUS

Regulaarne hooldus tagab turvalise ja usaldusväärse töö.

Ainult need, kellel on vastavad elektrialased teadmised (volitatud personal), võivad kaitseplaate eemaldada.

ETTEVAATUST!

Kõik tarnijapoolsed garantiikohustused kaotavad kehtivuse, kui klient on püüdnud toote garantiiperioodi ajal mõnd riket iseseisvalt parandada.

6.1 Kontrollimine ja puhastamine

OLULINE! Enne puhastamist tuleb võrgutoide lahti ühendada.

Jahutusseadet läbiva õhuvooluga kandub seadmesse osakesi, mis jäävad jahutuselementi kinni, eriti mustas töökeskkonnas. See vähendab jahutusvõimet. Seetõttu tuleb seadet regulaarselt suruõhu abil puhastada.

Võtke parem külgpaneel maha ja puhuge jahutuselement suruõhuga läbi.

Vahetage jahutusvedelikku umbes kord aastas.

6.2 Jahutusvedelikuga täitmine

Soovitatav on kasutada ESAB'i jahutusvedelikku. Vt lisatarvikuid lk 177.

S Täitke jahutusvedelikuga.

(Vedeliku tase ei tohi ületada ülemist tähist ega jääda allapoole alumist tähist.)

S Võtke lahti väljuva vedeliku voolik

(TIG-põleti sinine ühendus), et sellest õhk välja lasta.

S Ühendage voolik uuesti. NB! Jahutusvedelikku tuleb lisada, kui

ühendatakse keevitustõrvik või ühenduskaablid, mis on 5 meetrit pikad või pikemad. Kui lisate taseme reguleerimiseks vedelikku, siis ei ole vaja voolikut lahti ühendada.

Jahutusvedeliku temperatuur ei tohi ületada 70° C.

ETTEVAATUST!

Jahutusvedelikku tuleb käidelda kemikaalide jäätmetena.

bk07d2ma

- 168 -

7 VEAOTSING

Enne volitatud hooldustehniku kutsumist proovige neid soovitatud kontrolli- ja jälgimismeetodeid.

Tõrge Parandusmeetmed

Halb jahutustoime S Puhastage jahutuselementi suruõhuga.

S Kontrollige jahutusvedeliku taset.

8 VARUOSADE TELLIMINE

Remondi- ja ehitustöid peab teostama ESAB'i volitatud teenindustöötaja. Kasutage ainult ESAB'i originaalvaru- ja kuluvaid osi.

CoolMini on projekteeritud ja testitud vastavalt rahvusvahelistele ja Euroopa standarditele IEC/EN 60974-2 ja IEC/EN 60974-10 . Teenindus- või remonditöid teostanud tehnohooldeosakond peab tagama, et toode jätkuvalt vastaks ülaltoodud standarditele.

Varuosi saate tellida lähima ESAB'i toodete edasimüüja juurest. Tutvuge käesoleva trükise viimase leheküljega.

bk07d2ma

- 169 -

Koostejuhised

170

CoolMini + Tig 2200i AC/DC

bk07m11a

- 170 -

171

CoolMini + Tig 2200i

bk07m11b

- 171 -

bk07m11b

- 172 -

Skeem

bk07e

- 173 -

Pumba andmed

p = Q =

bk07k

- 174 -

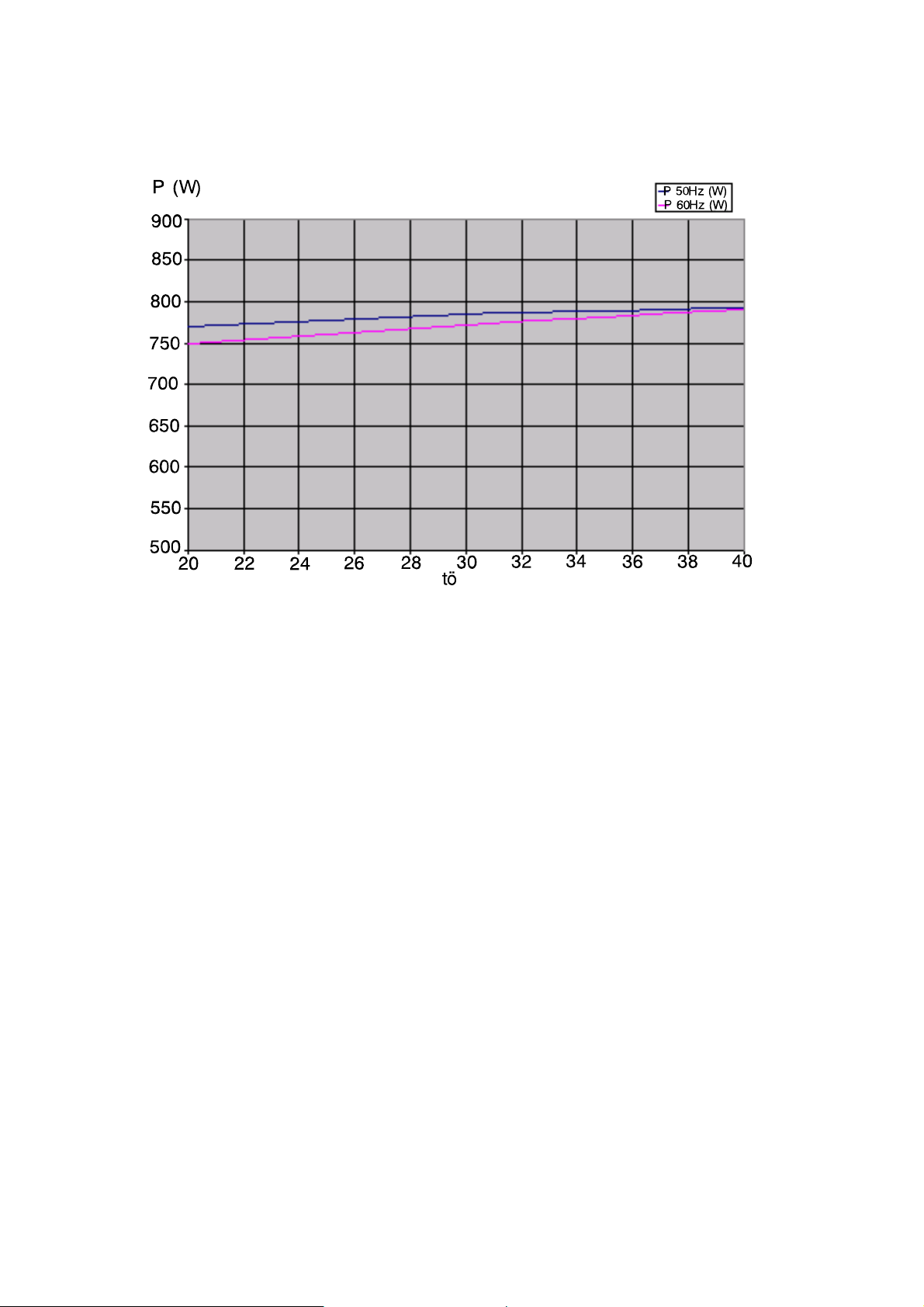

Jahutuse parameetrid

P = tö =

bk07k

- 175 -

CoolMini

Tellimisnumber

Ordering no. Denomination Type

0460 144 880 Cooling unit CoolMini

Filename Type Product

0459 839 015 Spare parts list CoolMini

Technical documentation is available on the Internet at www.esab.com

bk07o

- 176 -

CoolMini

Lisaseadmed

Coolant 50% water and 50% ready mixed

mono-ethylene glycol (10 l) .............. 0007 810 012

Assembly kit. For connection of the

CoolMini to the Tig 2200i ................ 0460 509 880

bk07a
