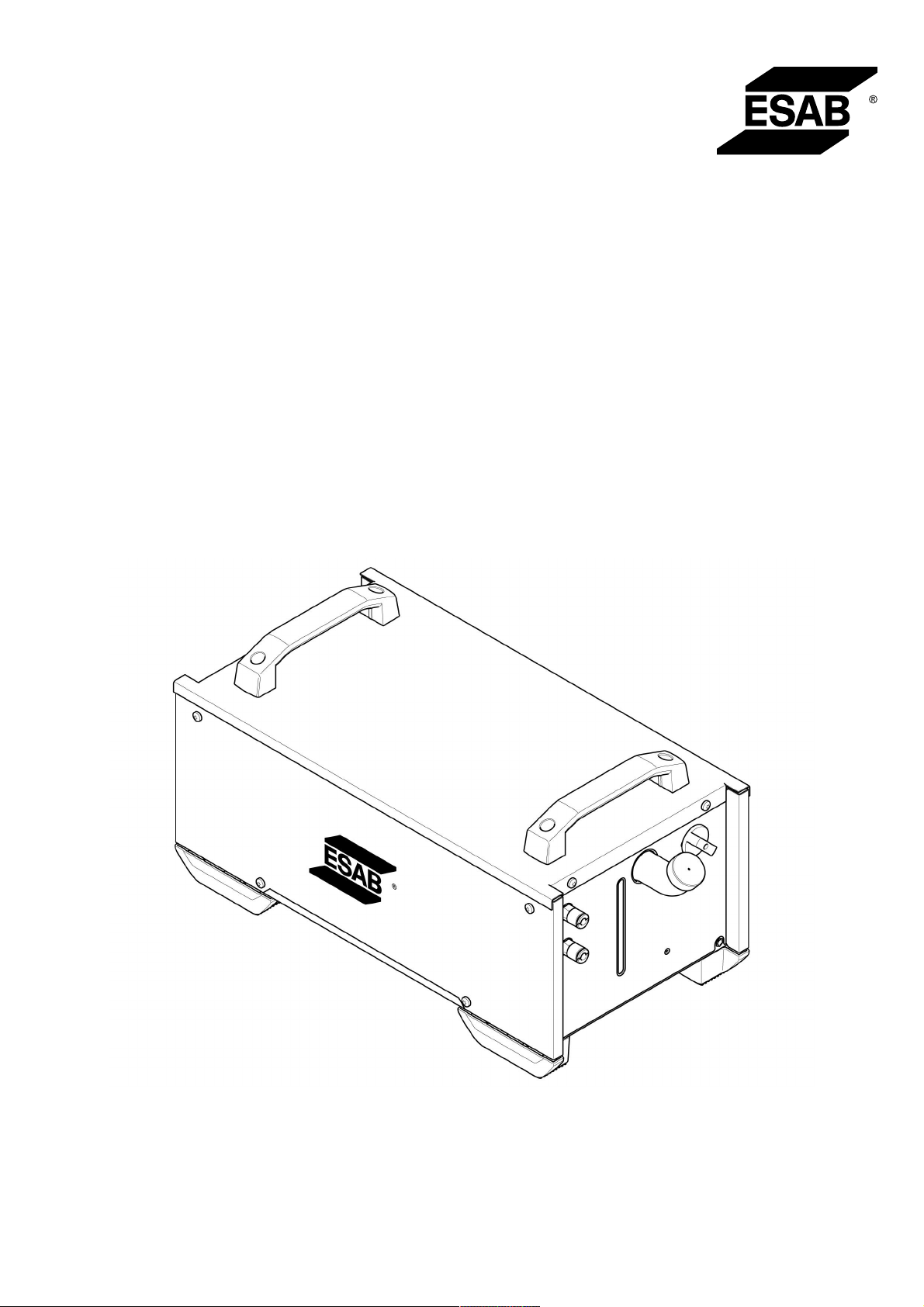

COOL 2 Standalone
Instrucciones de uso
0446 806 001 XL 20201223
Valid for: serial no. 028-xxx-xxxx
TABLA DE CONTENIDO
1
SEGURIDAD
1.1 Significado de los símbolos
1.2 Precauciones de seguridad
2
INTRODUCCIÓN
2.1 Equipo
3
CARACTERÍSTICAS TÉCNICAS
4
INSTALACIÓN
4.1 Ubicación
4.2 Alimentación eléctrica
4.3 Instalación del equipo para soldar
5
FUNCIONAMIENTO
5.1 Conexiones
5.2 Uso de unidad de refrigeración
5.3 Conexión para el refrigerante
5.4 Controlador de presión del refrigerante
6
MANTENIMIENTO
6.1 Revisión y limpieza
6.2 Llenado del refrigerante
................................................................................................
...................................................................
..........................................................................................
.....................................................................................................
................................................................
.............................................................................................
................................................................................................
...........................................................................
.....................................................................................
.............................................................................................
.......................................................................................
................................................................................
........................................................................
..................................................................
.......................................................
.............................................................
...............................................................
...............................................
4
4
4
7
7
8
9
9
9
9
10
10
10
10
10
11
11
11
7
SOLUCIÓN DE PROBLEMAS
8
PEDIDOS DE REPUESTOS
INSTRUCCIONES DE ENSAMBLE
DIAGRAMA
..........................................................................................................
....................................................................
........................................................................
....................................................................
CARACTERÍSTICAS DE LA BOMBA
NÚMEROS DE PEDIDO
ACCESORIOS
.....................................................................................................
......................................................................................
.................................................................
13
14
15
16
17
18
19
Se reserva el derecho de modificar las especificaciones sin previo aviso.
0446 806 001 © ESAB AB 2020
1 SEGURIDAD
1 SEGURIDAD
1.1 Significado de los símbolos
Según se utilizan en este manual: Significa ¡Atención! ¡Tenga cuidado!
¡PELIGRO!
Significa peligros inmediatos que, si no se evitan, causarán lesiones
personales graves o incluso la pérdida de la vida.
¡ADVERTENCIA!
Significa peligros potenciales que podrían causar lesiones personales o la
pérdida de la vida.
¡PRECAUCIÓN!
Significa peligros que podrían causar lesiones personales menores.
¡ADVERTENCIA!
Antes de utilizar el equipo, lea y comprenda el manual
de instrucciones y siga todas las etiquetas, las prácticas
de seguridad del empleador y las hojas de datos de
seguridad (SDS, por sus siglas en inglés).
1.2 Precauciones de seguridad
Los usuarios del equipo ESAB tienen la absoluta responsabilidad de garantizar que toda
persona que trabaje con el equipo o cerca de este respete todas las precauciones de
seguridad correspondientes. Las precauciones de seguridad deben cumplir con los
requisitos que se aplican a este tipo de equipo. Se deben tener en cuenta las siguientes
recomendaciones, además de las regulaciones estándar que se aplican en el lugar de
trabajo.
Todo trabajo debe ser realizado por personal capacitado que esté familiarizado con la
operación del equipo. La operación incorrecta del equipo podría generar situaciones
peligrosas que pueden ocasionar lesiones al operador y daños al equipo.
1. Toda persona que utilice el equipo debe estar familiarizada con:
○ su operación
○ la ubicación de las paradas de emergencia
○ su función
○ las precauciones de seguridad correspondientes
○ las operaciones de soldadura y corte u otras operaciones aplicables del equipo
2. El operador debe garantizar que:
○ no haya ninguna persona no autorizada en el área de trabajo cuando se
arranque el equipo
○ no haya ninguna persona sin protección cuando se golpee el arco o se inicie el
trabajo con el equipo
3. El lugar de trabajo debe:
○ ser adecuado para la operación
○ estar libre de corrientes de aire
0446 806 001
- 4 -
© ESAB AB 2020
1 SEGURIDAD
4. Equipo de seguridad personal:
○ Use siempre el equipo de seguridad personal recomendado, como gafas
protectoras, prendas ignífugas y guantes de seguridad
○ No use accesorios que suelen quedar holgados, como bufandas, pulseras,
anillos, etc. que podrían quedar atrapados u ocasionar quemaduras
5. Precauciones generales:
○ Asegúrese de que el cable de retorno esté bien conectado
○ Los trabajos en el equipo de alta tensión solo pueden ser realizados por un
electricista calificado
○ El equipo extintor de incendios adecuado debe estar muy cerca y claramente
marcado
○ No se debe realizar la lubricación ni el mantenimiento del equipo durante la
operación
Si está equipado con un enfriador ESAB
Utilice únicamente un refrigerante aprobado por ESAB. Un refrigerante no aprobado puede
dañar el equipo y poner en peligro la seguridad del producto. En este caso, todos los
compromisos de garantía asumidos por ESAB dejarán de ser aplicables.
Número de pedido del refrigerante recomendado por ESAB: 0465720002.
Para conocer la información sobre pedidos, consulte el capítulo "ACCESORIOS" del manual
de instrucciones.
¡ADVERTENCIA!
El corte y la soldadura por arco pueden ser perjudiciales para usted y otras
personas. Tome precauciones al soldar y cortar.
FUNCIONAMIENTO INCORRECTO: llame al servicio de asistencia de expertos en
caso de falla.
¡PROTÉJASE Y PROTEJA A LAS OTRAS PERSONAS!
¡PRECAUCIÓN!
Los equipos clase A no se pueden utilizar en
residencias donde la energía eléctrica es suministrada
por el sistema público de baja tensión. Podrían surgir
algunas dificultades al garantizar la compatibilidad
electromagnética de los equipos clase A en esas
ubicaciones debido a las perturbaciones conducidas y
radiadas.
0446 806 001
- 5 -
© ESAB AB 2020
1 SEGURIDAD
¡NOTA!
Deseche los equipos electrónicos en la instalación
de reciclaje.
En cumplimiento con la normativa europea 2012/19/EC
sobre cómo desechar los equipos eléctricos y
electrónicos y su implementación de acuerdo con la
legislación nacional, los equipos eléctricos y/o
electrónicos que han alcanzado el fin de su vida útil se
deben desechar en una instalación de reciclaje.
Como la persona responsable del equipo, es su
responsabilidad obtener información sobre las
estaciones de recolección aprobadas.
Para obtener más información, comuníquese con el
distribuidor de ESAB más cercano.
ESAB cuenta con una gran variedad de accesorios de soldadura y equipos de
protección personal a la venta. Para obtener información relacionada con pedidos,
comuníquese con su distribuidor local de ESAB o visite nuestro sitio web.
0446 806 001
- 6 -
© ESAB AB 2020
