ESAB COOL 2 Instruction manual [el]

COOL 2

Εγχειρίδιο οδηγιών

0463 348 101 GR 20220805

Valid for: Serial number: 230-, 324-xxx-xxxx

ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ

1

ΑΣΦΑΛΕΙΑ - CE

1.1 Σημασία συμβόλων

1.2 Προφυλάξεις ασφαλείας

2

ΕΙΣΑΓΩΓΗ

2.1 Εξοπλισμός

3

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

4

ΕΓΚΑΤΑΣΤΑΣΗ

4.1 Θέση

4.2 Παροχή ρεύματος

4.3 Εγκατάσταση εξοπλισμού συγκόλλησης

5

ΛΕΙΤΟΥΡΓΙΑ

5.1 Συνδέσεις και διατάξεις ελέγχου

5.2 Χρήση της μονάδας ψύξης

5.3 Σύνδεση ψυκτικού

5.4 Ελεγκτής πίεσης ψυκτικού

6

ΣΥΝΤΗΡΗΣΗ

6.1 Έλεγχος και καθαρισμός

6.2 Πλήρωση ψυκτικού

...........................................................................................

................................................................................

........................................................................

....................................................................................................

.............................................................................................

....................................................................................

...........................................................................................

........................................................................................................

...................................................................................

................................................................................................

....................................................................

..................................................................................

....................................................................

................................................................................................

.......................................................................

................................................................................

............................................

...........................................................

4

4

4

7

7

8

9

9

9

9

10

10

10

10

10

11

11

11

7

ΕΝΤΟΠΙΣΜΌΣ ΣΦΑΛΜΆΤΩΝ

8

ΠΑΡΑΓΓΕΛΙΑ ΑΝΤΑΛΛΑΚΤΙΚΩΝ
ΟΔΗΓΙΕΣ ΣΥΝΑΡΜΟΛΟΓΗΣΗΣ
ΣΧΕΔΙΑΓΡΑΜΜΑ
ΔΕΔΟΜΈΝΑ ΑΝΤΛΊΑΣ
ΑΡΙΘΜΟΙ ΠΑΡΑΓΓΕΛΙΑΣ
ΕΞΑΡΤΉΜΑΤΑ

.................................................................................................

.......................................................................................

....................................................................................

....................................................................................................

.....................................................................

..............................................................

..........................................................................

13

14
15
19
20
21
22

Με την επιφύλαξη του δικαιώματος τροποποίησης των τεχνικών προδιαγραφών χωρίς προηγούμενη ειδοποίηση.

0463 348 101 © ESAB AB 2022

1 ΑΣΦΑΛΕΙΑ - CE

1 ΑΣΦΑΛΕΙΑ - CE

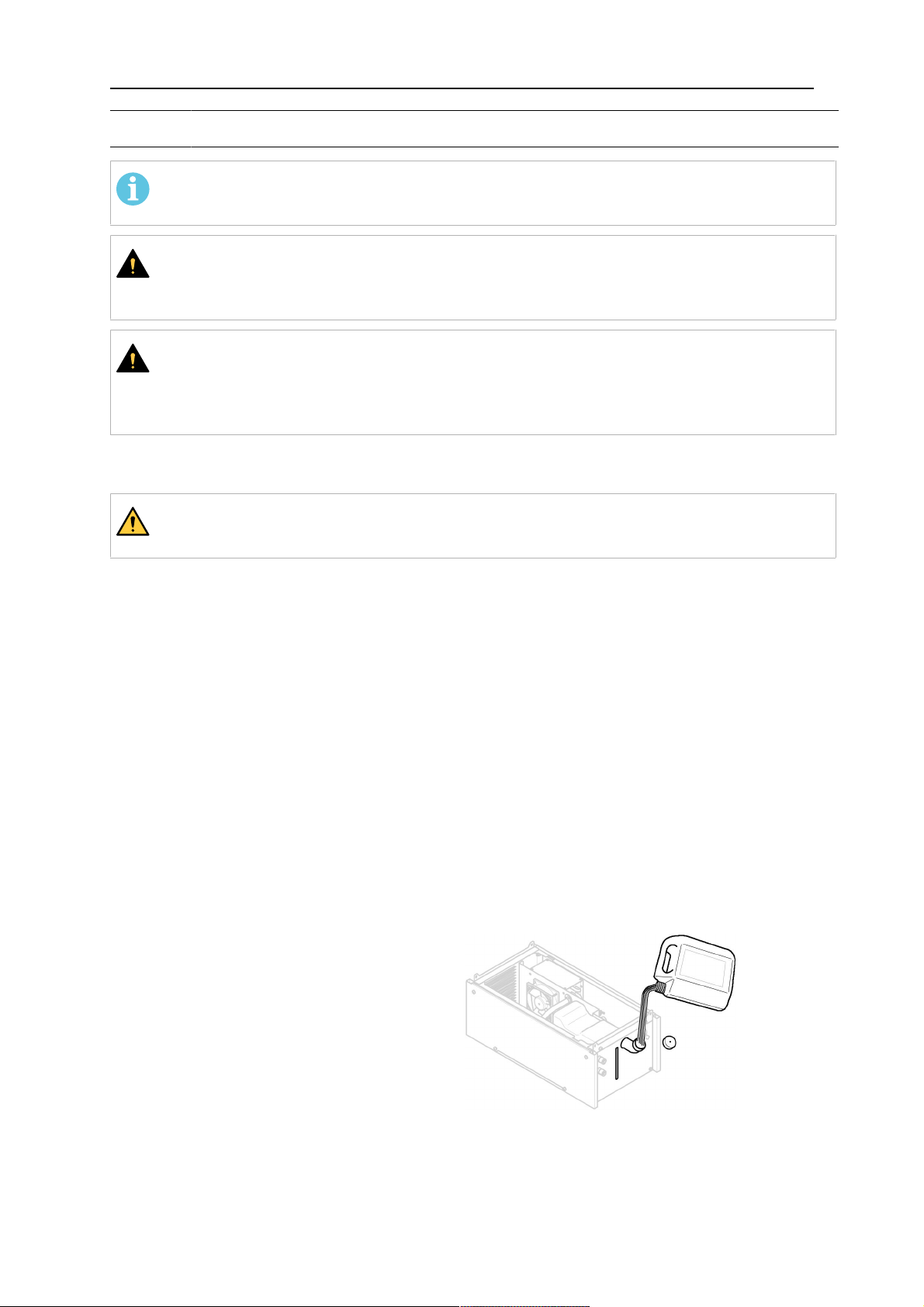

1.1 Σημασία συμβόλων

Όπως χρησιμοποιείται σε ολόκληρο το παρόν εγχειρίδιο: Σημαίνει Προσοχή!
Προσέξτε!

ΚΙΝΔΥΝΟΣ!
Δηλώνει άμεσο κίνδυνο, ο οποίος αν δεν αποφευχθεί, θα έχει ως

αποτέλεσμα άμεσο, σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Δηλώνει ενδεχόμενους κινδύνους που θα μπορούσαν να έχουν ως

αποτέλεσμα τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ!
Δηλώνει κινδύνους που θα μπορούσαν να έχουν ως αποτέλεσμα ελαφρές

σωματικές βλάβες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από τη χρήση, διαβάστε και κατανοήστε το
εγχειρίδιο οδηγιών και ακολουθήστε όλες τις ετικέτες, τις
πρακτικές ασφαλείας του εργοδότη και τα δελτία
δεδομένων ασφαλείας (SDS).

1.2 Προφυλάξεις ασφαλείας

Οι χρήστες του εξοπλισμού ESAB έχουν την τελική ευθύνη να εξασφαλίσουν ότι
οποιοσδήποτε εργάζεται στον εξοπλισμό ή κοντά σε αυτόν τηρεί όλες τις σχετικές
προφυλάξεις ασφαλείας. Οι προφυλάξεις ασφαλείας πρέπει να ικανοποιούν τις απαιτήσεις
που τίθενται για εξοπλισμό αυτού του τύπου. Οι ακόλουθες συστάσεις θα πρέπει να
τηρούνται επιπλέον των πρότυπων κανονισμών που έχουν εφαρμογή στον τόπο εργασίας.

Όλες οι εργασίες πρέπει να διεξάγονται από εκπαιδευμένο προσωπικό που έχει πλήρη
γνώση της λειτουργίας του εξοπλισμού. Τυχόν εσφαλμένος χειρισμός του εξοπλισμού μπορεί
να οδηγήσει σε επικίνδυνες καταστάσεις, οι οποίες ενδέχεται να προκαλέσουν τραυματισμό
του χειριστή και ζημιά στον εξοπλισμό.

1. Όποιος χρησιμοποιεί τον εξοπλισμό θα πρέπει να είναι εξοικειωμένος με:
○ τον χειρισμό του
○ τη θέση των στοπ έκτακτης ανάγκης
○ τη λειτουργία του
○ τις σχετικές προφυλάξεις ασφαλείας
○ τις λειτουργίες συγκόλλησης και κοπής ή τις υπόλοιπες λειτουργίες του

εξοπλισμού

2. Ο χειριστής θα πρέπει να βεβαιώνεται ότι:
○ κανένα μη εξουσιοδοτημένο πρόσωπο δεν βρίσκεται μέσα στην περιοχή

εργασίας του εξοπλισμού κατά την εκκίνησή του

○ κανένα πρόσωπο δεν είναι απροστάτευτο όταν ανάβει το τόξο ή όταν ξεκινά η

εργασία με τον εξοπλισμό

0463 348 101

- 4 -

© ESAB AB 2022

1 ΑΣΦΑΛΕΙΑ - CE

3. Η θέση εργασίας πρέπει:
○ να είναι κατάλληλη για την αποσκοπούμενη χρήση
○ να μην είναι εκτεθειμένη σε ρεύματα αέρα

4. Προσωπικός εξοπλισμός ασφαλείας:
○ Χρησιμοποιείτε πάντοτε τον συνιστώμενο προσωπικό εξοπλισμό ασφαλείας,

όπως γυαλιά ασφαλείας, πυρίμαχο ιματισμό, γάντια ασφαλείας

○ Μην φοράτε χαλαρά αξεσουάρ, όπως μαντήλια, βραχιόλια, δαχτυλίδια, κ.λπ.,

που μπορούν να πιαστούν ή να προκαλέσουν εγκαύματα

5. Γενικές προφυλάξεις:
○ Βεβαιωθείτε ότι το καλώδιο επιστροφής είναι συνδεδεμένο ασφαλώς
○ Εργασίες σε εξοπλισμό υψηλής τάσης επιτρέπεται να εκτελούνται μόνο από

ειδικευμένο ηλεκτρολόγο

○ Ο κατάλληλος εξοπλισμός πυρόσβεσης πρέπει να φέρει σαφή επισήμανση και

να βρίσκεται σε προσιτή θέση

○ Η λίπανση και η συντήρηση του εξοπλισμού δεν πρέπει να διεξάγονται κατά τη

διάρκεια της λειτουργίας του

Εάν διαθέτει ψυγείο ESAB

Χρησιμοποιείτε μόνο ψυκτικό υγρό εγκεκριμένο από την ESAB. Η χρήση μη εγκεκριμένου
ψυκτικού υγρού ενδέχεται να καταστρέψει τον εξοπλισμό και να θέσει σε κίνδυνο την
ασφάλεια του προϊόντος. Σε περίπτωση τέτοιας ζημιάς, όλες οι εγγυήσεις που παρέχονται
από την ESAB παύουν να ισχύουν.

Για πληροφορίες σχετικά με την παραγγελία, βλέπε το κεφάλαιο "ΕΞΑΡΤΗΜΑΤΑ" στο
εγχειρίδιο οδηγιών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η συγκόλληση και η κοπή με τόξο μπορεί να προκαλέσουν τραυματισμό σε εσάς και
σε άλλα άτομα. Λαμβάνετε προφυλάξεις κατά τη συγκόλληση ή την κοπή.

ΔΥΣΛΕΙΤΟΥΡΓΙΑ – Σε περίπτωση δυσλειτουργίας ζητήστε τη βοήθεια ειδικού.

ΠΡΟΣΤΑΤΕΨΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ!

ΠΡΟΣΟΧΗ!

Ο εξοπλισμός Class A δεν προορίζεται για χρήση σε
οικιστικές περιοχές όπου η παροχή ηλεκτρικού
ρεύματος γίνεται από το δημόσιο δίκτυο χαμηλής τάσης.
Στις περιοχές αυτές ενδέχεται να υπάρξουν δυσκολίες
ως προς τη διασφάλιση ηλεκτρομαγνητικής
συμβατότητας του εξοπλισμού class A, εξαιτίας
αγόμενων ή ακτινοβολούμενων παρενοχλήσεων.

0463 348 101

- 5 -

© ESAB AB 2022

1 ΑΣΦΑΛΕΙΑ - CE

ΣΗΜΕΙΩΣΗ!
Απόρριψη ηλεκτρονικού εξοπλισμού σε

εγκατάσταση ανακύκλωσης!

Για την τήρηση της ευρωπαϊκής οδηγίας 2012/19/ΕΚ
σχετικά με τα απόβλητα ειδών ηλεκτρικού και
ηλεκτρονικού εξοπλισμού και για την εφαρμογή της
σύμφωνα με την εθνική νομοθεσία, ο ηλεκτρικός
εξοπλισμός που έχει φτάσει στο τέλος της ζωής του
πρέπει να απορρίπτεται σε εγκατάσταση ανακύκλωσης.

Ως υπεύθυνος για τον εξοπλισμό, έχετε την ευθύνη της
λήψης πληροφοριών σχετικά με τους εγκεκριμένους
σταθμούς αποκομιδής.

Για περισσότερες πληροφορίες, επικοινωνήστε με τον
πλησιέστερο σε εσάς αντιπρόσωπο της ESAB.

Η ESAB διαθέτει μεγάλη ποικιλία παρελκόμενων συγκόλλησης και μέσων ατομικής
προστασίας για αγορά. Για πληροφορίες σχετικά με τις παραγγελίες, επικοινωνήστε
με τον τοπικό αντιπρόσωπο της ESAB ή επισκεφθείτε την ιστοσελίδα μας.

0463 348 101

- 6 -

© ESAB AB 2022

2 ΕΙΣΑΓΩΓΗ

2 ΕΙΣΑΓΩΓΗ

Η μονάδα ψύξης COOL 2 προορίζεται για ψύξη υδρόψυκτων πιστολιών συγκόλλησης
MIG/MAG.

H μονάδα ψύξης Cool 2 είναι συμβατή με τις ακόλουθες πηγές ρεύματος:

• Warrior™ 400i CC/CV, 500i CC/CV, 350iMV και 400iMV

• Aristo® 500ix

Παρελκόμενα της ESAB για το προϊόν μπορείτε να βρείτε στο κεφάλαιο
"ΠΑΡΕΛΚΟΜΕΝΑ" σε αυτό το εγχειρίδιο.

2.1 Εξοπλισμός

Η μονάδα ψύξης διατίθεται μαζί με:

• Εγχειρίδιο οδηγιών

• Οδηγό γρήγορης έναρξης

• Εγχειρίδιο οδηγιών ασφαλείας

0463 348 101

- 7 -

© ESAB AB 2022

3 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

3 ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

COOL 2

Κατανάλωση ενέργειας 40 V AC / 2A, 50/60 Hz

Ισχύς ψύξης 1 kW

Θόρυβος

< 70 dB(A)

(Συνεχής πίεση ήχου σε περίπτωση
λειτουργίας χωρίς φορτίο)

Ψυκτικό υγρό "Έτοιμο ψυκτικό υγρό της ESAB, ανατρέξτε

στο κεφάλαιο "ΕΞΑΡΤΗΜΑΤΑ".

Ποσότητα ψυκτικού 4,5 l

Μέγιστη παροχή νερού 1,8 l/min (0,48 gal/min)

Μέγιστη ανύψωση πίεσης για τσιμπίδα
συγκόλλησης Q

max

4,6bar (66,7PSI)

Θερμοκρασία λειτουργίας -10° έως +40°C (-14° έως +104°F)

Θερμοκρασία μεταφοράς -20° έως +55°C (-4° έως +55,00°F)

Διαστάσεις (μ × π × υ) 680 × 325 × 230 mm (26,8 × 13 × 9,1ίντσες)

Βάρος άδειο 15 kg (33,1lbs)

Κατηγορία περιβλήματος IP23

Η μονάδα ψύξης έχει ονομαστική ισχύ 500 A με κύκλο εργασίας 60%, σε θερμοκρασία
περιβάλλοντος 25 °C (77 °F).

Κατηγορία περιβλήματος

Ο κωδικός IP δηλώνει την κατηγορία περιβλήματος, δηλαδή το βαθμό προστασίας έναντι
διείσδυσης σταθερών αντικειμένων ή νερού.

Ο εξοπλισμός που επισημαίνεται με την ένδειξη IP23 προορίζεται για χρήση σε εσωτερικούς
και εξωτερικούς χώρους.
