COOL 2
使用手册
0463 348 101 CN 20220805
Valid for: Serial number: 230-, 324-xxx-xxxx


目录
1
安全 - CE
1.1 符号的含义
1.2 安全注意事项
2
引言
2.1 设备
3
技术数据
4
安装
4.1 位置
4.2 电源
4.3 安装焊接设备
5
操作
5.1 接头和控制设备
5.2 冷却装置的使用
5.3 冷却剂接头
5.4 冷却剂压力控制器
6
维护
6.1 检查和清洁
6.2 注入冷却剂
........................................................
.............................................................
...........................................................
.........................................................
.............................................................
...........................................................
...........................................................
.............................................................
.............................................................
.....................................................
...................................................
...................................................
.................................................
.................................................
.....................................................
...............................................
.....................................................
.....................................................
4
4
4
6
6
7
8
8
8
8
9
9
9
9
9
10
10
10
7
故障跟踪
8
订购备件
组装说明
...................................................................
图
泵数据
...............................................................
订购编号
.................................................................
附件
.........................................................
.........................................................
.............................................................
.............................................................
11
12
13
17
18
19
20
保留变更技术规范的权利,恕不另行通知。
0463 348 101 © ESAB AB 2022

1 安全 - CE
1 安全 - CE
1.1 符号的含义
本手册所用:意为注意!当心!
危险!
意味着存在即时危险,如不避免,则会立即导致严重人身伤害或死亡。
警告!
意味着存在潜在危险,可能导致人身伤害或死亡。
小心!
意味着存在可能导致轻微人身伤害的危险。
警告!
使用之前,请阅读和理解本使用手册,并遵守所有标
签、雇主安全实践和安全性数据表 (SDS)。
1.2 安全注意事项
ESAB 设备用户对确保操作本设备以及靠近该设备的任何人遵守所有相关安全预防措施负有最
终责任。安全预防措施必须符合适用于此设备类型的所有要求。除遵守适用于工作场所的标准
规章以外,还应遵守以下建议。
必须由训练有素、非常熟悉设备操作的人员进行所有工作。设备操作不当可能会引起危险,而
对操作员造成伤害,并损坏设备。
1. 任何使用本设备的人必须熟知以下几点:
· 操作
· 紧急停止的位置
· 功能
· 相关的安全预防措施
· 焊接和切割或其他适用的设备操作
2. 操作员必须确保:
· 启动设备时,没有未经授权人员滞留在工作区域内
· 击出电弧或设备开始运作时,所有人员均已受到防护
3. 工作场所必须:
· 适合于本产品的用途
· 没有通风
4. 个人安全设备:
· 始终穿戴推荐的个人安全设备,如防护眼镜、防燃服、安全手套
· 请勿戴易于缠住或造成烫伤的松动配饰,如丝巾、手镯、耳环等
5. 一般预防措施:
· 确保回路电缆连接牢固
· 只能由有资格的电工在高压设备上工作。
· 配置适当的消防设备,对其进行清晰标记,并且置于方便的位置
· 在设备运行期间,不得对其进行润滑和维护
如果配备 ESAB 冷却器
仅使用 ESAB 认可的冷却剂。未经批准的冷却剂可能会损坏设备和危及产品安全。如果出现此
类损坏,ESAB 的所有保修承诺均不再适用。
0463 348 101
- 4 -
© ESAB AB 2022

1 安全 - CE
有关订购信息,请参阅本使用手册的“配件”章节。
警告!
电弧焊和切割可能会对您本人和他人造成伤害。因此,请在焊接和切割时采取预防措
施。
故障 - 发生故障时致电专家寻求协助。
保护好自己和他人!
小心!
请勿在公用低压供电系统的住宅区内使用 A 类设备。由
于存在传导干扰以及辐射干扰,在这些地点确保 A 类设
备的电磁兼容性会有潜在困难。
注意!
废旧电子设备请运往回收站进行处理!
依据《废旧电气和电子设备 2012/19/EC 号欧盟指令》
以及相关国家的法律,达到使用寿命的电气和/或电子设
备必须在回收站进行处理。
作为负责处理设备的人员,获取经过批准的回收站的信
息是您的责任。
有关更多信息,请联系最近的 ESAB 经销商。
ESAB 有各种焊接配件和个人防护设备可供购买。有关订购信息,请联系您当地的 ESAB 经销
商或访问我们的网站。
0463 348 101
- 5 -
© ESAB AB 2022

2 引言
2 引言
COOL 2 冷却装置设计用于水冷式 MIG/MAG 焊接喷灯。
Cool 2 冷却装置与以下电源兼容:
· Warrior™ 400i CC/CV、500i CC/CV、350i MV 和 400i MV
· Aristo® 500ix
ESAB 的本产品配件可在本手册的“配件”一章找到。
2.1 设备
冷却装置附带有:
· 使用手册
· 快速启动指南
· 安全使用手册
0463 348 101
- 6 -
© ESAB AB 2022

3 技术数据
3 技术数据
COOL 2
功耗 40 V AC / 2A,50/60 Hz
冷却功率 1 kW
噪音
< 70 dB(A)
(闲置时的恒定声压)
冷却液 ESAB 的成品混合冷却剂,请参阅“附件”一
章。
冷却剂容量 4.5 l
最大水流量 1.8l/min (0.48gal/min)
喷灯的最大提起压力 Q
max
4.6bar (66.7PSI)
工作温度 -10 至 +40°C(-14 至 +104°F)
运输温度 -20 至 +55°C(-4 至 +131°F)
尺寸(长 × 宽 × 高) 680 × 325 × 230 mm (26.8 × 13 ×
9.1inch)
空载重量 15kg (33.1lbs)
密封等级 IP23
在环境温度 25°C(77°F)、占空比 60% 的条件下,本冷却装置的额定电流为 500 A。
密封等级
IP 代码指示密封等级,即防止固体物质或水分渗入的防护程度。
带 IP23 标记的设备在室内和户外均可使用。
0463 348 101
- 7 -
© ESAB AB 2022

4 安装
4 安装
必须由专业人员进行安装。
小心!
本产品适用于工业用途。在民用环境中使用可能会引起无线电干扰。采取适当的预防措
施是用户的责任。
4.1 位置
将本冷却装置放置在其冷却空气出入口不会被阻挡的地方。

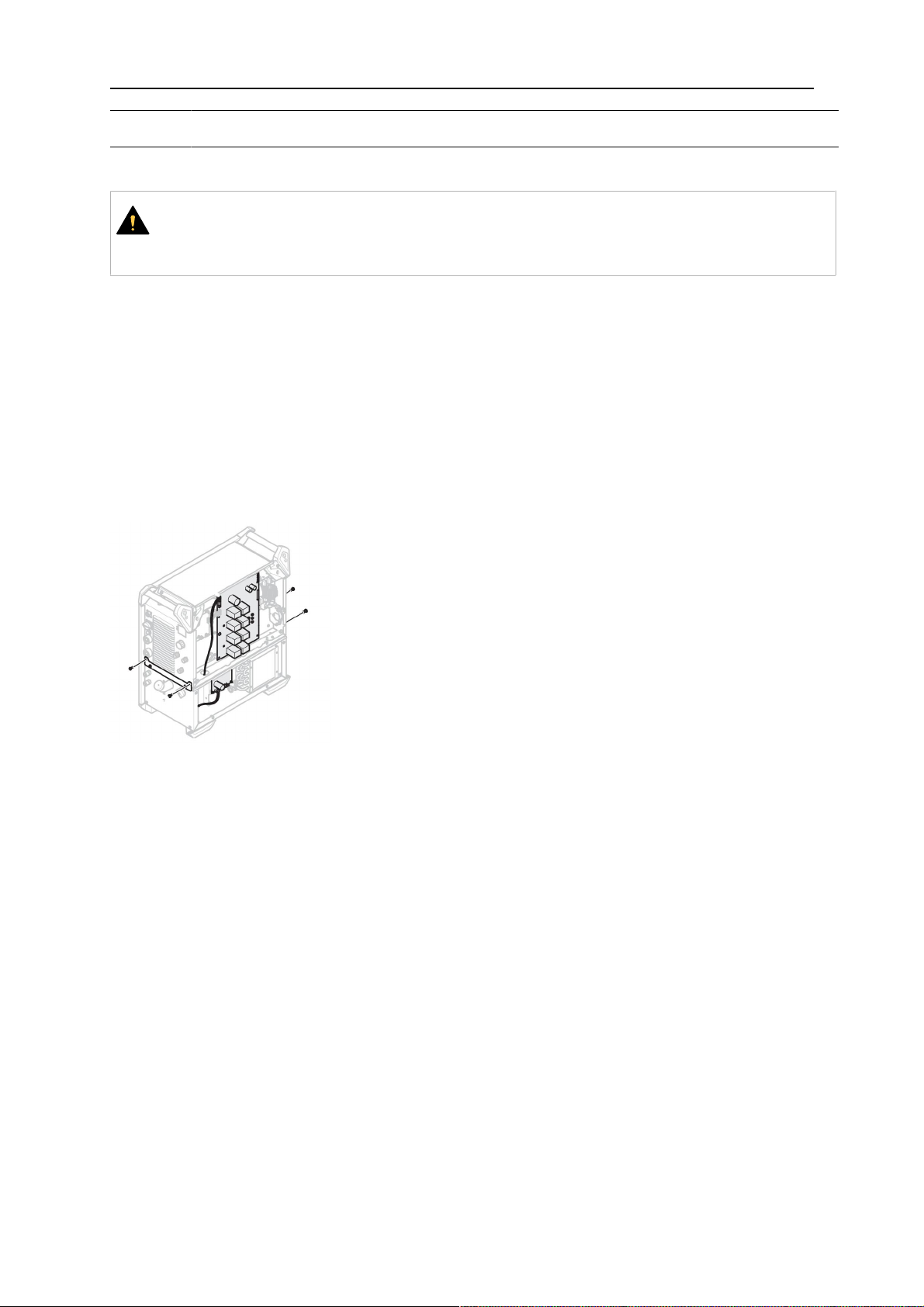

4.2 电源
本冷却装置由电源供电,请参阅“操作”一章。
4.3 安装焊接设备
有关本产品的安装说明,请参阅“组装说明”一章。
0463 348 101
- 8 -
© ESAB AB 2022

5 操作
5 操作
处置本设备的通用安全法规可在本手册的“安全”一章找到。请在开始使用本设备之前进行通
读!

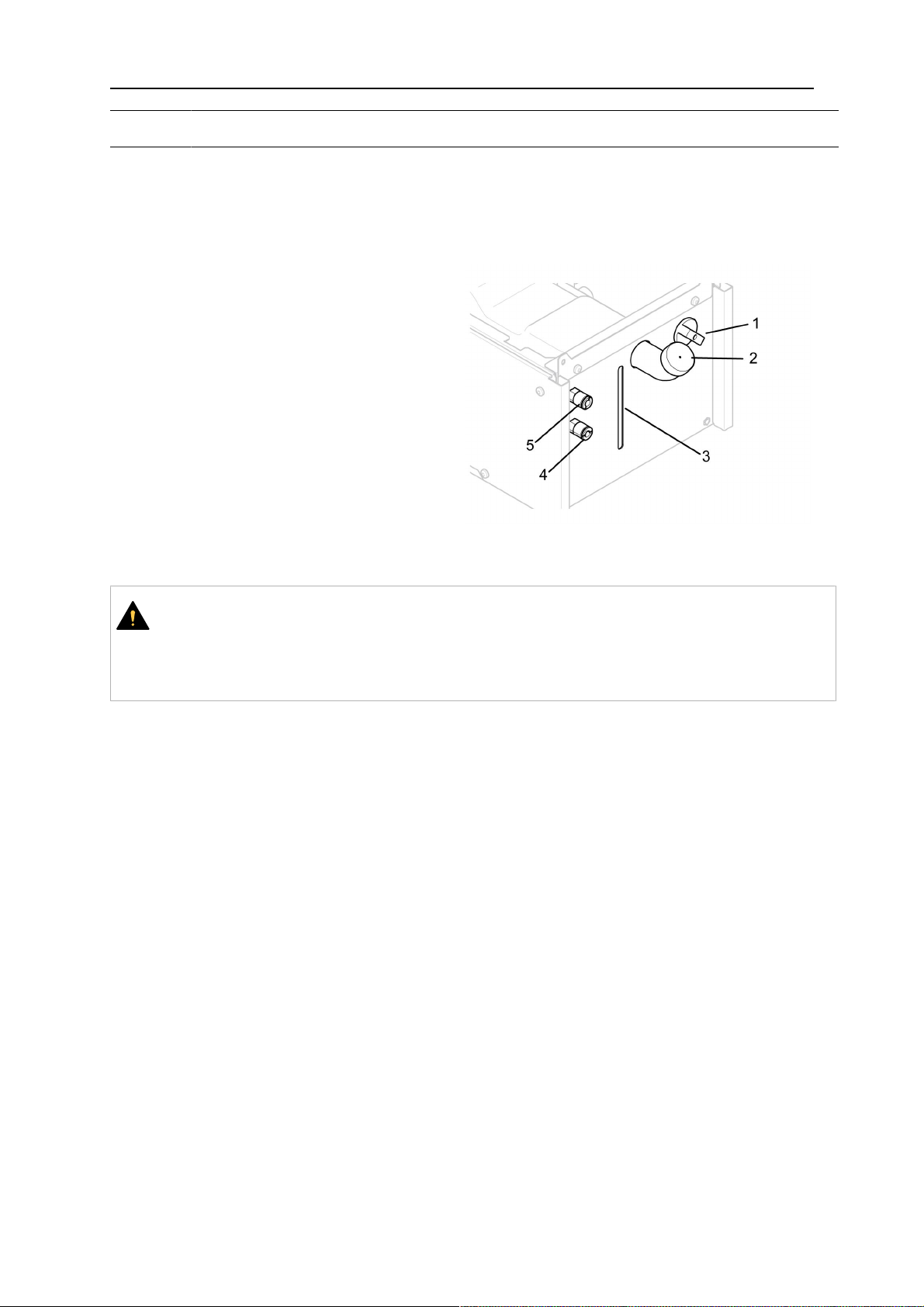

5.1 接头和控制设备
1. 开/关
2. 冷却剂注入
3. 冷却剂的最小量/最大量
4. 到冷却装置的红色冷却剂(回流)接
头
5. 来自冷却装置的蓝色冷却剂接头
5.2 冷却装置的使用
小心!
重要!在 MMA 焊接或使用气冷式 MIG/TIG 焊接喷灯时,请关闭冷却装置以避免泵的过
度磨损。否则,将使泵在阀门关闭的情况下运行。
在使用水冷式 MIG 焊接喷灯时,请打开冷却装置以避免损坏成套电缆。
5.3 冷却剂接头
为避免发生运行故障,我们建议冷却装置与水冷式 MIG/MAG 焊接喷灯的高度差应不大于 8.5
m。
5.4 冷却剂压力控制器
泵上装有一个封闭式减压阀。若压力过高,则阀门逐渐打开。此种情况会在软管折叠造成水流
不畅或中断时发生。
0463 348 101
- 9 -
© ESAB AB 2022

6 维护
6 维护
注意!
定期维护对安全可靠运行非常重要。
小心!
只有具备适当的电气知识(授权人员)才可以拆除安全板。
小心!
在质保期内,客户为了矫正任何缺陷而试图操作本产品,供应商的所有保证承诺将终
止。
6.1 检查和清洁
警告!
在进行清理之前,必须断开主电源。
灰尘、磨粉、切屑等
通过冷却装置的气流携带会在冷却元件中被捕获的颗粒,特别是在肮脏的工作环境中。这将消
弱冷却能力。因此,应定期使用压缩空气吹干净。
冷却剂系统
用户必须在系统中使用我们推荐的冷却剂,否则会生成堵塞泵、水接头或元件的凝块。冲洗操
作只能通过红色水接头进行。然后,手动排空储罐,即通过储罐的注入孔排空其中的液体。
6.2 注入冷却剂
只能使用 ESAB 的成品混合冷却剂,请参阅“附件”一章。
· 注入冷却剂。(液面应介于最高刻度与
最低刻度之间。)
注意!
如果需要连接 5 米长或更长的焊接喷灯或冷却剂软管,请务必加满冷却剂。如果通过
加注调节水位,不必断开冷却剂软管。
小心!
冷却剂必须作为化学废物处理。
0463 348 101
- 10 -
© ESAB AB 2022

7 故障跟踪
7 故障跟踪
在召唤授权服务技术人员之前,请尝试以下建议检查方法。
故障类型 纠正措施
冷却效果不佳 · 使用压缩空气清洁冷却元件。
· 检查冷却剂液位。
· 检查冷却装置上的开关是否设为开状
态。
0463 348 101
- 11 -
© ESAB AB 2022

8 订购备件
8 订购备件
小心!
应当由获得授权的 ESAB 维修技术员进行维修和电气工作。只能使用 ESAB 原厂备件和
易磨损件。
COOL2 是根据国际和欧洲标准 IEC/EN 60974-2 和 IEC/EN 60974-10、加拿大标准
CAN/CSA-E60974-1 和美国标准 ANSI/IEC 60974-1 设计和测试的。维修完成后,维修人员需
要确保产品仍然符合上述标准的要求。
可以通过就近的 ESAB 经销商订购备件和易损件,请参阅 esab.com。订购时,请根据备件清
单,注明产品型号、序列号、标识和备件编号。这将会方便配送,并确保交货正确无误。
0463 348 101
- 12 -
© ESAB AB 2022

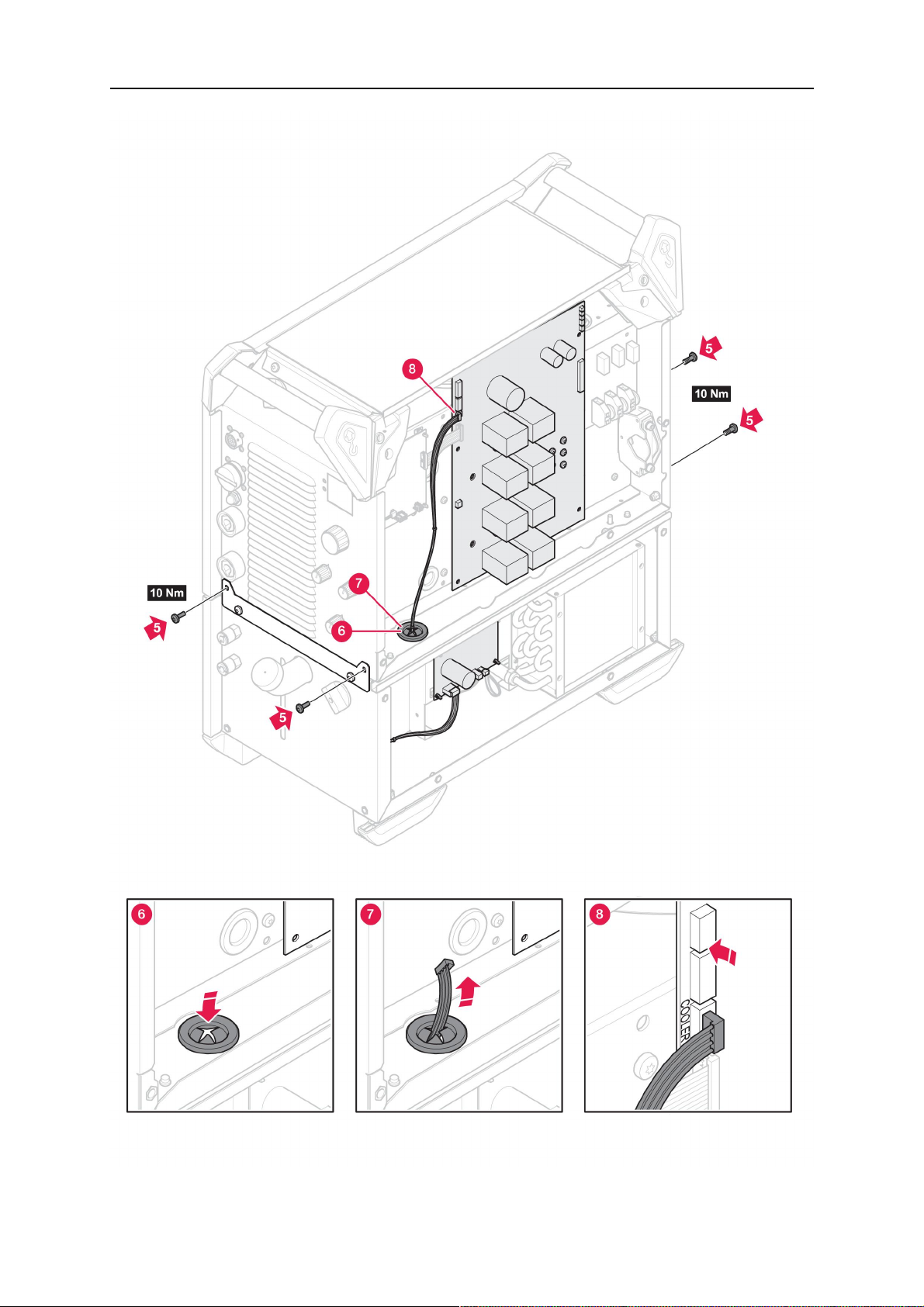

组装说明
组装说明
Warrior 电源:
0463 348 101
- 13 -
© ESAB AB 2022

组装说明
0463 348 101
- 14 -
© ESAB AB 2022

组装说明
Aristo 500ix 电源:
0463 348 101
- 15 -
© ESAB AB 2022

组装说明
0463 348 101
- 16 -
© ESAB AB 2022

图
图
0463 348 101
- 17 -
© ESAB AB 2022

泵数据
泵数据
0463 348 101
- 18 -
© ESAB AB 2022

订购编号
订购编号
Ordering Number Denomination Type
0465 427 880 Cooling unit COOL 2
0459 839 092 Spare parts list COOL 2
手册文档编号的最后三位数字表示手册的版本。因此,此处用 * 代替它们。确保使用序列号
或软件版本与产品相对应的手册,请参见手册封面。
关于技术文档,详见以下网址: www.esab.com
0463 348 101
- 19 -
© ESAB AB 2022

附件
附件
0465 720 002 ESAB ready mixed coolant
(10l/2.64gal)
使用任何其他非规定的冷却液可能会损坏
设备。如果出现此类损坏,ESAB 的所有保
修承诺均不再适用。
0463 348 101
- 20 -
© ESAB AB 2022

附件
0463 348 101
- 21 -
© ESAB AB 2022
