COOL 2
Kezelési utasítás
0463 348 101 HU 20220805
Valid for: Serial number: 230-, 324-xxx-xxxx
TARTALOMJEGYZÉK
1
BIZTONSÁG – CE
1.1 Jelmagyarázat
1.2 Biztonsági óvintézkedések
2
BEVEZETÉS
2.1 Berendezés
3
MŰSZAKI ADATOK
4
TELEPÍTÉS
4.1 Helyszín
4.2 Áramellátás
4.3 A hegesztőberendezés telepítése
5
ÜZEMELTETÉS
5.1 Csatlakozások és vezérlő eszközök
5.2 A hűtőegység használata
5.3 A hűtőközeg csatlakozása
5.4 Hűtőközeg-nyomáskapcsoló
6
SZERVIZ
6.1 Ellenőrzés és tisztítás
6.2 A hűtőközeg feltöltése
..................................................................................................
......................................................................................................
.......................................................................................
.........................................................................................
................................................................................................
.............................................................................................
.....................................................................................
...................................................................................................
.............................................................................................
...........................................................................................
............................................................................
...........................................................................
....................................................................
.........................................................
.....................................................
......................................................................
.....................................................................
.................................................................
4
4
4
7
7
8
9
9
9
9
10
10
10
10
10
11
11
11
7
HIBAKERESÉS
8
PÓTALKATRÉSZEK RENDELÉSE
...........................................................................................
ÖSSZESZERELÉSI UTASÍTÁSOK
GRAFIKON
A SZIVATTYÚ ADATAI
RENDELÉSI SZÁM
TARTOZÉKOK
..........................................................................................................
........................................................................................
..............................................................................................
.....................................................................................................
.............................................................
.....................................................................
12
13
14
18
19
20
21
A műszaki adatok külön értesítés nélküli módosításának joga fenntartva.
0463 348 101 © ESAB AB 2022
1 BIZTONSÁG – CE
1 BIZTONSÁG – CE
1.1 Jelmagyarázat
A kézikönyvben mindenütt: Veszélyre hívja fel a figyelmet! Legyen óvatos!
VESZÉLY!
Közvetlen veszélyt jelent, mely azonnali, súlyos személyi sérülést és
életvesztést okoz, ha nem kerülik el.
FIGYELMEZTETÉS!
Potenciális veszélyt jelent, mely azonnali, súlyos személyi sérülést és
életvesztést okozhat.
VIGYÁZAT!
Olyan veszélyt jelez, ami kisebb személyi sérülést eredményezhet.
FIGYELMEZTETÉS!
Használat előtt olvassa el és ismerje meg a használati
útmutatót, valamint kövesse a címkéken szereplő
utasításokat, munkáltatója biztonsági előírásait és a
biztonsági adatlapokat (SDSs).
1.2 Biztonsági óvintézkedések
Az ESAB készülék használói maguk felelnek azért, hogy bárki, aki a berendezést használja,
vagy annak közelében dolgozik, minden vonatkozó biztonsági óvintézkedést betartson. A
biztonsági óvintézkedéseknek meg kell felelniük az adott típusú készülékre vonatkozó
követelményeknek. A munkahelyen alkalmazandó szokásos előírások mellett a következő
ajánlásoknak is eleget kell tenni.
Minden munkát szakképzett személynek kell végeznie, aki jól ismeri a készülék működését.
A készülék szabálytalan üzemeltetése veszélyhelyzetet teremthet, és a készüléket
üzemeltető sérülését, vagy a készülék meghibásodását eredményezheti.
1. Mindenkinek, aki a készüléket üzemelteti, tisztában kell lennie a következőkkel:
○ a hegesztőkészülék működése,
○ a vészkapcsolók helye,
○ funkciója,
○ a vonatkozó biztonsági óvintézkedések,
○ hegesztés és vágás vagy a készülék egyéb működése.
2. A készülék üzemeltetőjének biztosítania kell, hogy
○ illetéktelen személy ne tartózkodjon a készülék hatósugarában, amikor azt
beindítják,
○ senki se maradjon védőeszköz nélkül ívhúzáskor vagy a készülékkel történő
munkavégzés megkezdésekor
3. A munkahelynek
○ munkavégzésre alkalmasnak kell lennie
○ huzatmentesnek kell lennie.
0463 348 101
- 4 -
© ESAB AB 2022
1 BIZTONSÁG – CE
4. Egyéni védőeszközök:
○ Mindig használja az ajánlott egyéni védőeszközöket, azaz a védőszemüveget, a
lángálló védőruhát és a védőkesztyűket.
○ Ne viseljen laza ruházatot, például sálat, vagy karkötőt, gyűrűt, stb., ami
beakadhat vagy égési sérülést okozhat.
5. Általános óvintézkedések:
○ Ellenőrizze, hogy a testkábel csatlakozása rendben van-e.
○ Nagyfeszültségű berendezésen csak szakképzett villanyszerelő végezhet
munkát.
○ Legyen kéznél jól látható jelöléssel ellátott, megfelelő tűzoltó készülék
○ Üzemeltetés közben a készüléken nem végezhető olajozás és karbantartás
Felszerelt ESAB hűtőegység esetén
Csak az ESAB által jóváhagyott hűtőközeget használjon. A nem jóváhagyott hűtőközeg
károsíthatja a berendezést, és veszélyeztetheti a termék biztonságát. Ehhez hasonló kár
esetén az ESAB által vállalt összes garancia érvényét veszti.
A rendeléssel kapcsolatos információkat lásd a használati útmutató „TARTOZÉKOK” c.
fejezetében.
FIGYELMEZTETÉS!
Az ívhegesztés és vágás sérülést okozhat. Hegesztés és vágás esetén tegyen
óvintézkedéseket.
MEGHIBÁSODÁS – meghibásodás esetén kérje szakértő segítségét.
VÉDJE SAJÁT MAGÁT ÉS MÁSOKAT!
VIGYÁZAT!
Az A osztályú berendezés nem használható
lakókörnyezetben, ahol az áramellátás a kisfeszültségű
hálózaton keresztül biztosított. A vezetett, valamint a
sugárzott zavarás következtében ezeken a helyeken
esetleg nehézséget okozhat az A osztályú berendezés
elektromágneses kompatibilitásának biztosítása.
MEGJEGYZÉS!
Az elektromos berendezéseket újrahasznosító
létesítményben helyezze el!
Az elektromos és elektronikus berendezések
hulladékairól szóló 2012/19/EK irányelvre és annak a
nemzeti jogszabályok szerinti végrehajtására tekintettel
az elektromos és/vagy elektronikus berendezéseket
hasznos élettartamuk leteltével újrahasznosító
létesítményben kell elhelyezni.
Miután ön felel a berendezésért, az ön feladata, hogy
tájékozódjon a jóváhagyott begyűjtőhelyekről.
További tájékoztatásért forduljon a legközelebbi ESAB
forgalmazóhoz.
0463 348 101
- 5 -
© ESAB AB 2022
1 BIZTONSÁG – CE
Az ESAB-nál hegesztési tartozékok és személyi védőfelszerelések széles választéka
kapható. Rendeléssel kapcsolatos információkért forduljon a helyi ESAB
forgalmazóhoz, vagy látogasson el weboldalunkra.
0463 348 101
- 6 -
© ESAB AB 2022
2 BEVEZETÉS
2 BEVEZETÉS
A COOL 2hűtőegység a vízhűtéses MIG/MAG hegesztőpisztolyok hűtésére szolgál.
A Cool 2 hűtőegység az alábbi tápegységekkel kompatibilis:
• Warrior™ 400i CC/CV, 500i CC/CV, 350iMV, és 400iMV
• Aristo® 500ix
A készülékhez való ESAB tartozékok jelen útmutató „TARTOZÉKOK” fejezetében
találhatók.
2.1 Berendezés
A hűtőegységhez a következő tartozik:
• Kezelési utasítás
• Rövid útmutató
• Biztonsági kezelési útmutató
0463 348 101
- 7 -
© ESAB AB 2022
3 MŰSZAKI ADATOK
3 MŰSZAKI ADATOK
COOL 2
Energiafelvétel 40 V AC / 2A, 50/60 Hz
Hűtési teljesítmény 1 kW
Zaj
< 70 dB (A)
(Állandó hangnyomás üresjárás esetén)
Hűtőközeg Az ESAB gyári hűtőközege, lásd a
„TARTOZÉKOK” c. fejezetet.
Hűtőközeg mennyisége 4,5 l
Maximális vízáramlás 1,8l/perc (0,48gallon/perc)
Max. nyomásemelkedés a
hegesztőpisztolynál Q
max
4,6bar (66,7 psi)
Üzemi hőmérséklet -10°C-tól +40°C-ig (-14°F-tól +104°F-ig)
Szállítási hőmérséklet -20°C-tól +55°C-ig (-4°F-tól +131°C-ig)
Méretek (H × Sz × M) 680×325×230 mm (26,8×13×9,1
hüvelyk)
Tömeg üresen 15kg (33,1font)
A készülékház érintésvédelmi osztálya IP23
A hűtőegység áramfelvétele 500 A 60%-os működési ciklus esetén 25°C (77°F) környezeti
hőmérsékleten.
A készülékház érintésvédelmi osztálya
Az IP kód a készülékház érintésvédelmi osztályát jelöli, vagyis a szilárd testek, illetve a víz
behatolása elleni védelem mértékét.
Az IP23 jelű berendezés beltéri és kültéri használatra egyaránt alkalmas.
0463 348 101
- 8 -
© ESAB AB 2022
4 TELEPÍTÉS
4 TELEPÍTÉS
A telepítést szakembernek kell végeznie.
VIGYÁZAT!
A terméket ipari használatra tervezték. Lakókörnyezetben a berendezés interferenciát
okozhat. A megfelelő óvintézkedések megtétele a felhasználó feladata.
4.1 Helyszín
Úgy helyezze el a hűtőegységet, hogy hűtőlevegő be- és kivezető nyílásai ne legyenek
eltorlaszolva.
4.2 Áramellátás
A hűtőegység az áramforráshoz van csatlakoztatva, lásd az "ÜZEMELÉS" c. fejezetet.
4.3 A hegesztőberendezés telepítése
E termék telepítési utasításai megtalálhatók az "ÖSSZESZRELÉSI UTASÍTÁSOK" c.
fejezetben.
0463 348 101
- 9 -
© ESAB AB 2022
5 ÜZEMELTETÉS
5 ÜZEMELTETÉS
A készülék kezelésére vonatkozó általános biztonsági szabályok e kézikönyv
"BIZTONSÁG" c. fejezetében találhatók. A berendezés használata előtt tanulmányozza
alaposan!
5.1 Csatlakozások és vezérlő eszközök
1. Be-/kikapcsoló gomb
2. Hűtőközeg feltöltése
3. A hűtőközeg min/max szintje
4. VÖRÖS csatlakozás a
hűtőegységhez vezetett
hűtőfolyadék számára
5. KÉK csatlakozás a hűtőegységtől
érkező hűtőközeg számára
5.2 A hűtőegység használata
VIGYÁZAT!
Fontos! A szivattyú túlzott igénybevételének elkerülése érdekében kapcsolja KI a
hűtőegységet, ha MMA hegesztést végez vagy léghűtéses MIG/TIG
hegesztőpisztolyokat használ. Máskülönben a szivattyú zárt szelep ellen dolgozik.
A kábelek sérülésének megelőzése érdekében kapcsolja BE a hűtőegységet, ha
vízhűtéses MIG hegesztőpisztolyt használ.
5.3 A hűtőközeg csatlakozása
A problémamentes üzemhez javasolt, hogy a hűtőegység magassága a vízhűtéses
MIG/MAG pisztolyhoz képest max. 8,5 m legyen.
5.4 Hűtőközeg-nyomáskapcsoló
A szivattyú befoglalt nyomáscsökkentő szeleppel rendelkezik. A szelep akkor nyílik ki, ha a
nyomás túl magas. Ez akkor fordulhat elő, ha egy tömlő megtörik, ami megszünteti vagy
leállítja az áramlást.
0463 348 101
- 10 -
© ESAB AB 2022
6 SZERVIZ
6 SZERVIZ
MEGJEGYZÉS!
A biztonságos és megbízható működés érdekében fontos a rendszeres karbantartás.
VIGYÁZAT!
A védőlemezek eltávolítását kizárólag megfelelő villamossági ismeretekkel rendelkező
(jogosult) személyek végezhetik.
VIGYÁZAT!
A szállító minden garanciális kötelezettsége megszűnik, ha a vevő a garanciális
időszak alatt megkísérli, hogy bármilyen hibát saját maga javítson ki.
6.1 Ellenőrzés és tisztítás
FIGYELMEZTETÉS!
Tisztítás előtt az áramköri csatlakozást meg kell szakítani.
Por, csiszolat stb.
A hűtőegységen keresztülhaladó légáram a hűtőelemben rekedt részecskéket szállít,
különösen szennyezett munkakörnyezetben. Ez csökkentett hűtési teljesítményt
eredményez. Ezért rendszeres időközönként sűrített levegővel át kell fúvatni.
Hűtőrendszer
A rendszerben ajánlott hűtőközeget kell alkalmazni, máskülönben rögök keletkezhetnek,
amelyek elzárhatják a szivattyút, a vízcsatlakozásokat vagy az elemeket. Átöblítés csak a
vörös vízcsatlakozáson keresztül végezhető. Majd manuálisan ürítse le a tartályt, vagyis a
tartály töltőnyílásán keresztül.
6.2 A hűtőközeg feltöltése
Csak az ESAB gyári hűtőközegét használja, lásd a "TARTOZÉKOK" c. fejezetet.
• Töltse fel hűtőfolyadékkal. (A
folyadékszint nem lépheti túl a felső
jelzést, de nem is lehet az alsó jelzés
alatt.)
MEGJEGYZÉS!
A hűtőfolyadékot utána kell tölteni, ha hegesztőpisztolyt vagy olyan csatlakozótömlót
használnak, amely 5 méter hosszúságú, vagy hosszabb. Amikor a vízszintet
utántöltéssel állítja be, a hűtőközeg tömlőit nem szükséges leszerelni.
VIGYÁZAT!
A hűtőközeget kémiai hulladékként kell kezelni.
0463 348 101
- 11 -
© ESAB AB 2022
7 HIBAKERESÉS
7 HIBAKERESÉS
Mielőtt értesítené a szakszervizt, próbálkozzon az alább javasolt ellenőrzési és vizsgálati
módszerekkel:
A hiba típusa Megszüntetésére tett intézkedés
Gyenge hűtőhatás • Sűrített levegővel tisztítsa meg a
hűtőelemet.
• Ellenőrizze a hűtőfolyadék szintjét.
• Ellenőrizze, hogy a hűtőegység
kapcsolója BE állásban legyen.
0463 348 101
- 12 -
© ESAB AB 2022
8 PÓTALKATRÉSZEK RENDELÉSE
8 PÓTALKATRÉSZEK RENDELÉSE
VIGYÁZAT!
Javítást és elektromos munkákat csak engedéllyel rendelkező ESAB szerviztechnikus
végezhet. Csak eredeti ESAB cserealkatrészeket használjon.
A COOL 2 kialakítása és tesztelése az IEC/EN60974-2 és az IEC/EN60974-10 nemzetközi
és európai szabvány, a CAN/CSA-E60974-1 kanadai szabvány és az ANSI/IEC 60974-1
amerikai szabvány szerint történik. Szervizelés vagy javítás elvégzése után a munkát végző
személy(ek) feladata annak biztosítása, hogy a készülék továbbra is megfeleljen a fenti
szabvány előírásainak.
Pót- és kopó alkatrészek a legközelebbi ESAB forgalmazótól rendelhetőek. Lásd: esab.com.
Rendeléskor adja meg a termék típusát, sorozatszámát, megnevezését és a pótalkatrész
listának megfelelően a pótalkatrész számát. Ez lehetővé teszi a rendelés összeállítását és a
pontos szállítást.
0463 348 101
- 13 -
© ESAB AB 2022
ÖSSZESZERELÉSI UTASÍTÁSOK

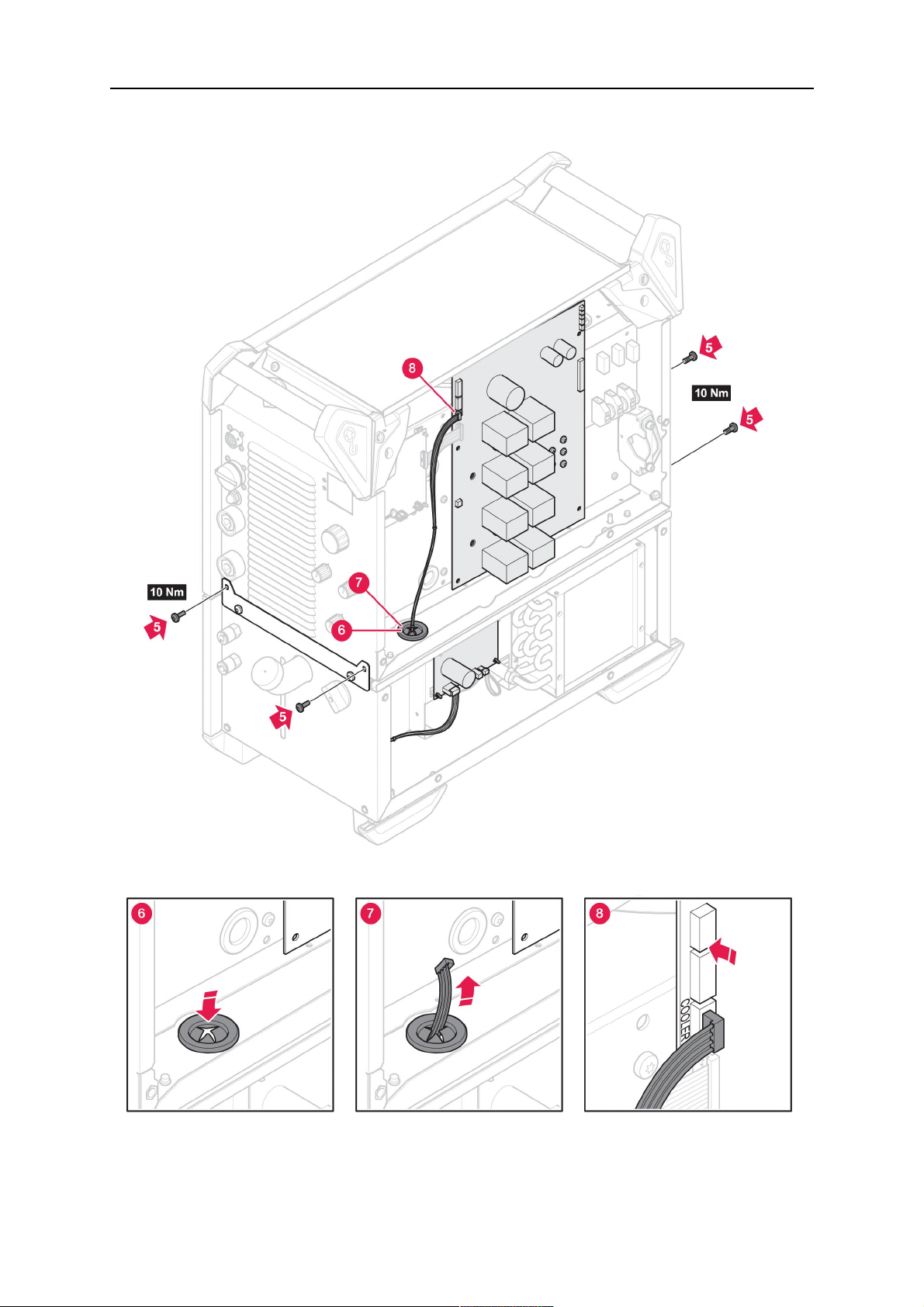

ÖSSZESZERELÉSI UTASÍTÁSOK

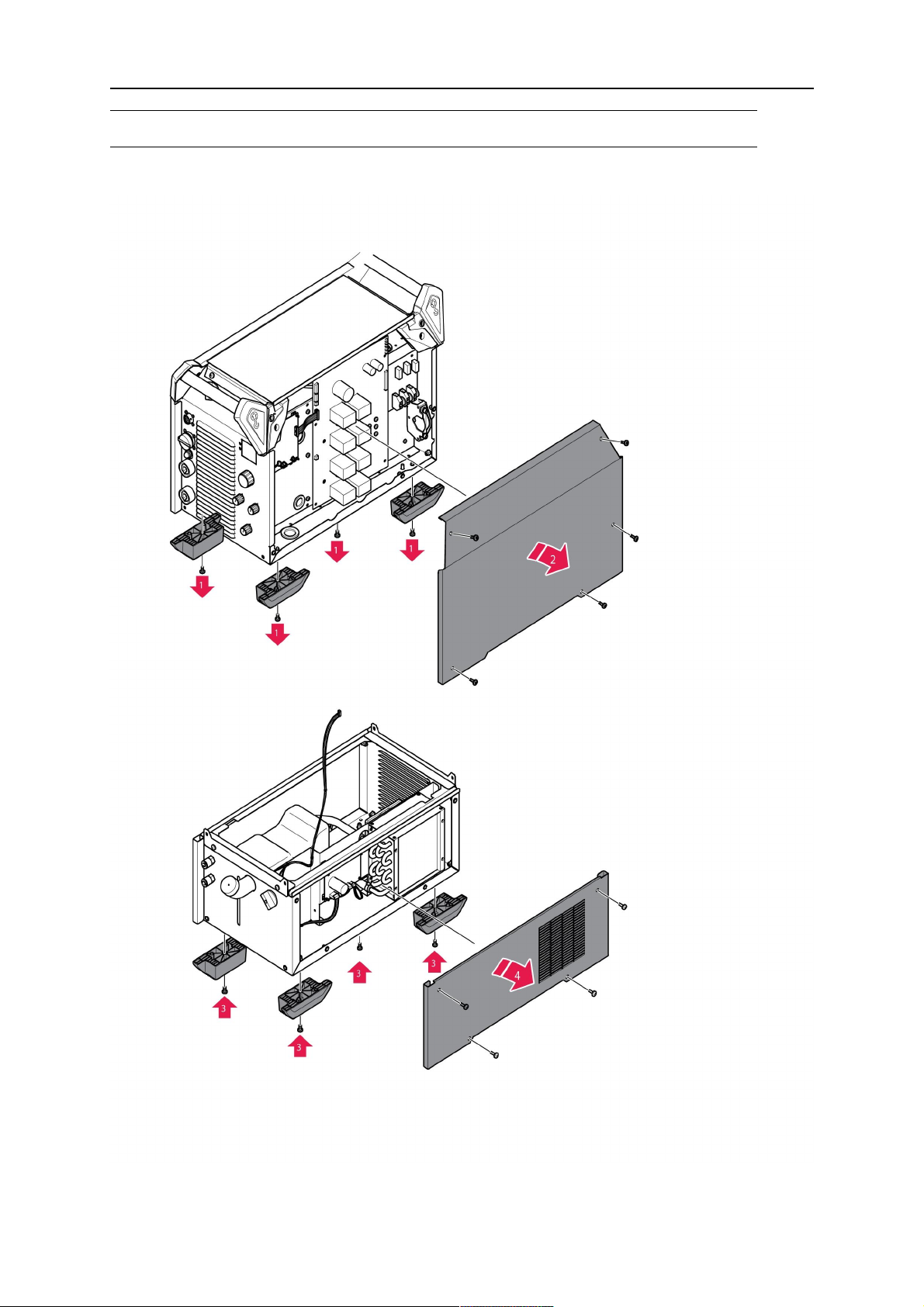

Warrior áramforrások esetén:
0463 348 101
- 14 -
© ESAB AB 2022
ÖSSZESZERELÉSI UTASÍTÁSOK
0463 348 101
- 15 -
© ESAB AB 2022
ÖSSZESZERELÉSI UTASÍTÁSOK
Aristo 500ix áramforrás esetén:
0463 348 101
- 16 -
© ESAB AB 2022
ÖSSZESZERELÉSI UTASÍTÁSOK
0463 348 101
- 17 -
© ESAB AB 2022
GRAFIKON
GRAFIKON
0463 348 101
- 18 -
© ESAB AB 2022
A SZIVATTYÚ ADATAI
A SZIVATTYÚ ADATAI
0463 348 101
- 19 -
© ESAB AB 2022
RENDELÉSI SZÁM
RENDELÉSI SZÁM
Ordering Number Denomination Type
0465427880 Cooling unit COOL 2
0459 839 092 Spare parts list COOL 2
A kézikönyv dokumentumszámának három utolsó számjegye a kézikönyv verzióját mutatja.
Ezért itt * szimbólummal helyettesítjük azokat. Győződjön meg arról, hogy a termékhez
tartozó sorozatszámú vagy szoftververziójú kézikönyvet használja, lásd a kézikönyv első
oldalát.
A műszaki dokumentáció a következő oldalon érhető el: www.esab.com.
0463 348 101
- 20 -
© ESAB AB 2022
TARTOZÉKOK
TARTOZÉKOK
0465 720 002 ESAB ready mixed coolant
(10l/2.64gal)
Az előírttól eltérő hűtőfolyadékok
használata károsíthatja a berendezést.
Ehhez hasonló kár esetén az ESAB által
vállalt összes garancia érvényét veszti.
0463 348 101
- 21 -
© ESAB AB 2022
ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00
http://manuals.esab.com
For contact information visit esab.com
Loading...
