COOL 2
Руководство по эксплуатации
0463 348 101 RU 20220805
Valid for: Serial number: 230-, 324-xxx-xxxx
СОДЕРЖАНИЕ
1
БЕЗОПАСНОСТЬ — CE
1.1 Значение символов
1.2 Правила техники безопасности
2
ВВЕДЕНИЕ
2.1 Оборудование
3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4
УСТАНОВКА
4.1 Расположение
4.2 Электропитание
4.3 Установка сварочного оборудования
5
ОПЕРАЦИЯ
5.1 Соединения и устройства управления
5.2 Обращение с блоком охлаждения
5.3 Соединение хладагента
5.4 Регулятор давления охлаждающей жидкости
6
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
6.1 Проверка и чистка
6.2 Заливка охлаждающей жидкости
.................................................................................................
...............................................................................................
.................................................................................................
............................................................................
..............................................................................
.........................................................
.......................................................................................
........................................................
.......................................................................................
....................................................................................
.....................................................
.......................................................................
..........................................................
................................................................................
......................................................
..............................................
.............................................
................................
4
4
4
7
7
8
9
9
9
9
10
10
10
10
10
11
11
11
7
ПОИСК НЕИСПРАВНОСТЕЙ
8
ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ
ИНСТРУКЦИЯ ПО СБОРКЕ
СХЕМА
................................................................................................................
..............................................................................
....................................................................
....................................................................
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
НОМЕРА ДЛЯ ЗАКАЗА
ПРИНАДЛЕЖНОСТИ
......................................................................................
.........................................................................................
.................................................................
13
14
15
19
20
21
22
Производитель оставляет за собой право изменять технические характеристики без предварительного уведомления.
0463 348 101 © ESAB AB 2022
1 БЕЗОПАСНОСТЬ — CE
1 БЕЗОПАСНОСТЬ — CE
1.1 Значение символов
При использовании в тексте руководства: Означает «Внимание!» Осторожно!
ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать,
может немедленно привести к серьезной травме или смерти.
ПРЕДУПРЕЖДЕНИЕ!
Означает потенциальную опасность, которая может привести к травме
или смерти.
ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным
травмам.
ПРЕДУПРЕЖДЕНИЕ!
Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания
на табличках, требования техники безопасности на
месте эксплуатации и данные паспортов
безопасности.
1.2 Правила техники безопасности
Пользователи оборудования компании ESAB несут полную ответственность за
соблюдение всеми лицами, работающими с оборудованием или вблизи от него, всех
соответствующих мер безопасности. Меры безопасности должны соответствовать
требованиям, которые распространяются на данный тип сварочного оборудования. В
дополнение к стандартным правилам, относящимся к рабочему месту, необходимо
выполнять следующие рекомендации.
Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым
с эксплуатацией оборудования. Неправильная эксплуатация оборудования может
привести к возникновению опасных ситуаций, следствием которых может стать
получение травм оператором и повреждение оборудования.
1. Все лица, использующие оборудование, должны быть ознакомлены с:
○ правилами его эксплуатации;
○ расположением органов аварийного останова;
○ их функционированием;
○ соответствующими правилами техники безопасности;
○ сваркой и резкой, а также другим применением оборудования.
2. Оператор должен убедиться в том, что:
○ в пределах рабочей зоны оборудования, при его запуске, не находятся
люди, не имеющие соответствующего разрешения;
○ при загорании дуги обеспечивается соответствующая защита персонала.
3. Рабочее место:
○ должно соответствовать выполняемой работе;
○ не должно быть подвержено сквознякам.
0463 348 101
- 4 -
© ESAB AB 2022
1 БЕЗОПАСНОСТЬ — CE
4. Средства индивидуальной защиты:
○ Во всех случаях используйте рекомендованные средства индивидуальной
защиты, такие как защитные очки, огнестойкую одежду, защитные перчатки.
○ Запрещается носить незакрепленные предметы одежды и украшения,
такие как шейные платки, браслеты, кольца, и т.д., которые могут
зацепиться за детали оборудования или вызвать ожоги.
5. Общие меры безопасности:
○ Убедитесь в том, что обратный кабель надежно закреплен.
○ К работе с высоковольтным оборудованием может быть допущен только
квалифицированный электрик.
○ Соответствующие средства пожаротушения должны быть четко
обозначены и находиться поблизости.
○ Смазку или техническое обслуживание не следует выполнять во время
работы оборудования.
При наличии охладителя ESAB
Используйте охлаждающую жидкость, рекомендованную компанией ESAB. Не
рекомендованные к использованию охлаждающие жидкости могут привести к
повреждению оборудования и угрожать безопасной эксплуатации продукции. В случае
такого повреждения все гарантийные обязательства компании ESAB теряют силу.
Информация для заказа указана в главе «ПРИНАДЛЕЖНОСТИ» руководства по
эксплуатации.
ПРЕДУПРЕЖДЕНИЕ!
Дуговая сварка и резка могут быть опасными для сварщика и других людей.
При выполнении сварки или резки примите меры предосторожности.
НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного
функционирования обратитесь за помощью к специалистам.
ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!
ОСТОРОЖНО!
Оборудование Class А не предназначено для
использования в жилых помещениях, где
электроснабжение осуществляется из бытовых
сетей низкого напряжения. В таких местах могут
появиться потенциальные трудности обеспечение
электромагнитной совместимости оборудования
класса А вследствие кондуктивных и радиационных
помех.
0463 348 101
- 5 -
© ESAB AB 2022
1 БЕЗОПАСНОСТЬ — CE
ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации
электронное оборудование на предприятия по
переработке отходов!
В соблюдение Европейской Директивы 2012/19/EC
по утилизации электрического и электронного
оборудования, и при ее осуществлении в
соответствии с национальными законодательными
актами, электрическое и/или электронное
оборудование, которое достигло предельного срока
эксплуатации, должно отправляться на предприятия
по переработке отходов.
В качестве ответственного лица за оборудование вы
отвечаете за получение информации по
утвержденным станциям сбора отходов.
Для получения подробной информации
обращайтесь к ближайшему дилеру компании ESAB.
ESAB предлагает ассортимент принадлежностей для сварки и средств
индивидуальной защиты. Чтобы получить информацию для заказа, свяжитесь с
сотрудником ESAB или посетите наш сайт.
0463 348 101
- 6 -
© ESAB AB 2022
2 ВВЕДЕНИЕ
2 ВВЕДЕНИЕ
Блок охлаждения COOL 2 предназначен для охлаждения водоохлаждаемых сварочных
горелок, предназначенных для сварки в среде инертного или активного газа
(MIG/MAG).
Блок охлаждения Cool 2 совместим со следующими источниками питания:
• Warrior™ 400i CC/CV, 500i CC/CV, 350iMV и 400iMV
• Aristo® 500ix
Принадлежности, предлагаемые компанией ESAB для данного изделия,
представлены в разделе «ПРИНАДЛЕЖНОСТИ» этого руководства.
2.1 Оборудование
Совместно с блоком охлаждения поставляется:
• Руководство по эксплуатации
• Краткое руководство
• Руководство по технике безопасности
0463 348 101
- 7 -
© ESAB AB 2022
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
COOL 2
Потребляемая мощность 40В перем. тока, 2А, 50/60Гц
Охлаждающая способность 1кВт
Шум
< 70дБ(A)
(Постоянный уровень звукового
давления в режиме ожидания)
Охлаждающая жидкость Готовая охлаждающая жидкость ESAB. См.
главу «ПРИНАДЛЕЖНОСТИ».
Объем охлаждающей жидкости 4,5л
Максимальный расход воды 1,8 л/мин (0,48 галл./мин)
Макс. давление для подъема
охлаждающей жидкости к горелке Q
4,6бар (66,7фунта/кв.дюйм)
max
Рабочая температура от -10° до +40°C (от -14° до +104°F)
Температура для транспортировки от -20° до +55°C (от -4° до +131°F)
Размеры (Д × Ш × В) 680 × 325 × 230мм (26,8 × 13 × 9,1дюйма)
Масса собственная 15кг (33,1фунта)
Класс защиты корпуса IP23
Блок охлаждения рассчитан на ток 500А при рабочем цикле 60% и температуре
окружающей среды 25°C (77°F).
Класс защиты корпуса
Код IP обозначает класс защиты корпуса устройства, то есть степень защиты от
попадания внутрь твердых предметов или воды.
Оборудование, имеющее маркировку IP23, предназначено для использования внутри и
вне помещений.
0463 348 101
- 8 -
© ESAB AB 2022
4 УСТАНОВКА
4 УСТАНОВКА
Монтаж должен выполняться специалистом.
ОСТОРОЖНО!
Данное изделие предназначено для промышленного применения. При
использовании в домашних условиях изделие может вызвать радиопомехи.
Принятие соответствующих мер безопасности является ответственностью
пользователя.
4.1 Расположение
Блок охлаждения должен располагаться так, чтобы отверстия для впуска и выпуска
охлаждающего воздуха оставались открытыми.
4.2 Электропитание
Блок охлаждения работает от источника питания, см. главу «ПОРЯДОК РАБОТЫ».
4.3 Установка сварочного оборудования
Инструкции по установке данного изделия приведены в главе «ИНСТРУКЦИЯ ПО
СБОРКЕ».
0463 348 101
- 9 -
© ESAB AB 2022
5 ОПЕРАЦИЯ
5 ОПЕРАЦИЯ
Общие правила техники безопасности, которые необходимо соблюдать при
эксплуатации оборудования, содержатся в главе «БЕЗОПАСНОСТЬ» этого
руководства. Прочтите ее перед началом эксплуатации оборудования!
5.1 Соединения и устройства управления
1. Выключатель
2. Заполнение охлаждающей
жидкостью
3. Максимальный и минимальный
уровень охлаждающей жидкости
4. КРАСНЫЙ соединитель для
подачи охлаждающей жидкости
(возврат) в охлаждающее
устройство
5. СИНИЙ соединитель для подачи
охлаждающей жидкости из блока
охлаждения
5.2 Обращение с блоком охлаждения
ОСТОРОЖНО!
Важно! Чтобы насос чрезмерно не изнашивался, выключайте блок охлаждения
при сварке электродом с покрытием (MMA) или при использовании сварочных
горелок, предназначенных для сварки в среде инертного или активного газа
(MIG/MAG). В противном случае насос будет нагнетать жидкость при закрытом
клапане.
При использовании водоохлаждаемых сварочных горелок MIG включайте блок
охлаждения, чтобы исключить возможность повреждения кабелей.
5.3 Соединение хладагента
Для обеспечения надежной работы рекомендуется, чтобы высота от блока охлаждения
до водохлаждаемой горелки MIG/MAG не превышала 8,5м.
5.4 Регулятор давления охлаждающей жидкости
Насос оборудован встроенным предохранительным клапаном давления. При слишком
высоком давлении клапан постепенно открывается. Это может случиться при перегибе
шланга, когда перекрывается поток охлаждающей жидкости.
0463 348 101
- 10 -
© ESAB AB 2022
6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПРИМЕЧАНИЕ!
Регулярное техническое обслуживание имеет большое значение для
безопасной и надежной работы оборудования.
ОСТОРОЖНО!
Снимать защитные пластины разрешено только специалистам-электрикам
(уполномоченный персонал).
ОСТОРОЖНО!
Все гарантийные обязательства поставщика теряют силу в том случае, если
заказчик предпринимает самостоятельные попытки устранить неисправность в
период действия гарантии.
6.1 Проверка и чистка
ПРЕДУПРЕЖДЕНИЕ!
Электропитание должно быть отключено перед выполнением чистки!
Пыль, шлифовальный шлам и т.д.
Поток воздуха, проходящий через охлаждающее устройство, содержит частицы,
которые могут скапливаться в охлаждающем элементе, особенно в условиях
повышенной загрязненности на рабочем месте. Это приводит к снижению
охлаждающей способности установки. Поэтому необходимо регулярно очищать
устройство путем продувки сжатым воздухом.
Система охлаждения
В системе должна использоваться рекомендованная охлаждающая жидкость, в
противном случае могут образовываться отложения, способные блокировать насос,
соединения воды или охлаждающие элементы. Промывку можно выполнять только
через красное соединение воды. Вручную слейте воду из бака, то есть через
заправочное отверстие.
6.2 Заливка охлаждающей жидкости
Используйте только готовую охлаждающую жидкость ESAB. См. сведения в главе
«ПРИНАДЛЕЖНОСТИ».
• Залейте охлаждающую жидкость.
(Уровень жидкости должен
находиться между нижней и верхней
меткой.)
0463 348 101
- 11 -
© ESAB AB 2022
6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПРИМЕЧАНИЕ!
Если длина соединительных элементов или шлангов сварочной горелки
превышает 5метров, необходимо долить охлаждающую жидкость. При доливке
охлаждающей жидкости с целью регулировки уровня не нужно отсоединять
шланги охлаждающей жидкости.
ОСТОРОЖНО!
С охлаждающей жидкостью следует обращаться как с химическими отходами.
0463 348 101
- 12 -
© ESAB AB 2022
7 ПОИСК НЕИСПРАВНОСТЕЙ
7 ПОИСК НЕИСПРАВНОСТЕЙ
Прежде чем вызывать уполномоченного специалиста по техническому обслуживанию,
попробуйте самостоятельно выполнить рекомендуемые ниже проверки.
Тип неисправности Рекомендуемые меры
Недостаточное охлаждение • Произведите очистку охлаждающего
элемента при помощи сжатого
воздуха.
• Проверьте уровень охлаждающей
жидкости.
• Убедитесь в том, что выключатель
установлен в положение ВКЛ (ON).
0463 348 101
- 13 -
© ESAB AB 2022
8 ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ
8 ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ
ОСТОРОЖНО!
Работы по ремонту и электрическому монтажу должны выполняться
квалифицированным техником ESAB по обслуживанию оборудования.
Используйте только оригинальные запасные и изнашиваемые части ESAB.
Блок COOL2 разработан и испытан в соответствии с международными и
европейскими стандартами IEC/EN 60974-2 и IEC/EN 60974-10, Канадским стандартом
CAN/CSA-E60974-1 и стандартом США ANSI/IEC 60974-1. При выполнении
обслуживания и ремонта выполняющий эту работу персонал должен обеспечить
последующее соответствие оборудования требованиям вышеуказанных стандартов.
Дополнительные и изнашиваемые детали можно заказать через ближайшего дилера
компании ESAB, см. esab.com. При заказе указывайте тип изделия, серийный номер и
номер запасной части по перечню запасных частей. Это упростит отправку и обеспечит
ее правильность.
0463 348 101
- 14 -
© ESAB AB 2022
ИНСТРУКЦИЯ ПО СБОРКЕ
ИНСТРУКЦИЯ ПО СБОРКЕ
Для источников питания Warrior:
0463 348 101
- 15 -
© ESAB AB 2022
ИНСТРУКЦИЯ ПО СБОРКЕ
0463 348 101
- 16 -
© ESAB AB 2022
ИНСТРУКЦИЯ ПО СБОРКЕ
Для источника питания Aristo 500ix:
0463 348 101
- 17 -
© ESAB AB 2022

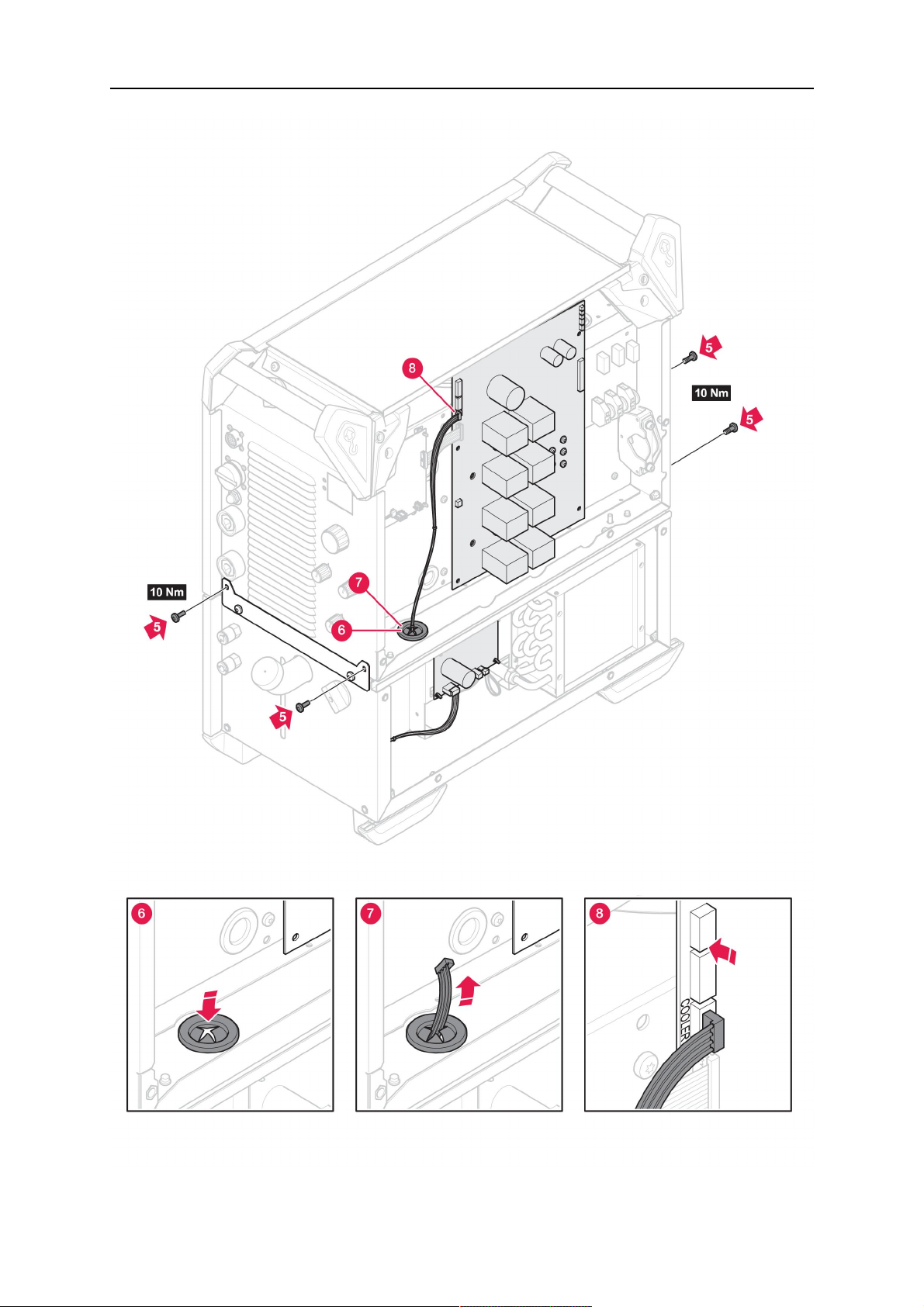

ИНСТРУКЦИЯ ПО СБОРКЕ
0463 348 101
- 18 -
© ESAB AB 2022
СХЕМА
СХЕМА
0463 348 101
- 19 -
© ESAB AB 2022
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
ТЕХНИЧЕСКИЕ ДАННЫЕ НАСОСА
0463 348 101
- 20 -
© ESAB AB 2022

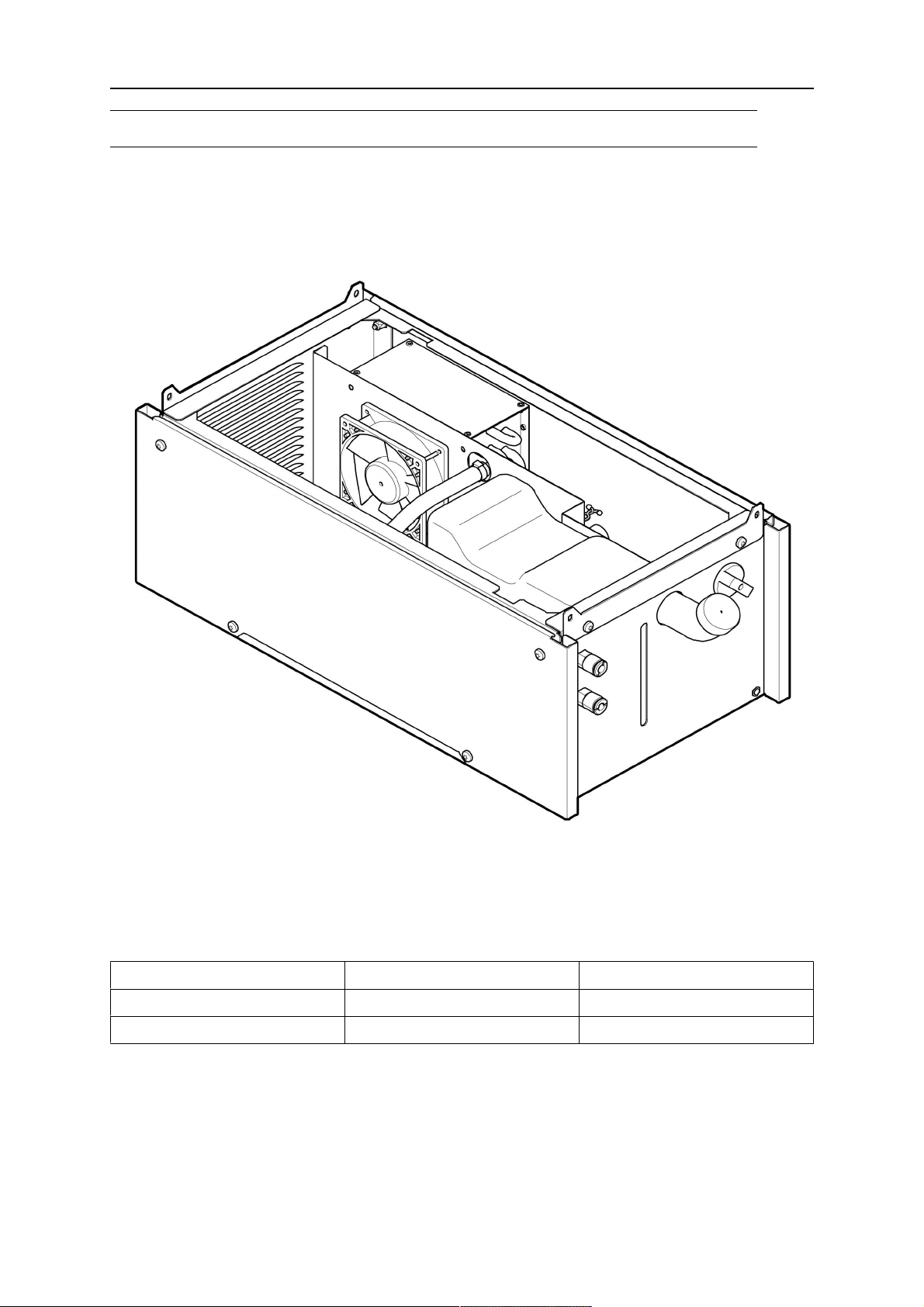

НОМЕРА ДЛЯ ЗАКАЗА
НОМЕРА ДЛЯ ЗАКАЗА
Ordering Number Denomination Type
0465 427 880 Cooling unit COOL 2
0459 839 092 Spare parts list COOL 2
Три последние цифры в номере документа руководства обозначают версию
руководства. Поэтому здесь их заменяет символ *. Обязательно используйте
руководство, серийный номер или версия программного обеспечения которого
соответствуют таковым на устройстве (см. первую страницу руководства).
Техническая документация доступна в интернете на сайте: www.esab.com
0463 348 101
- 21 -
© ESAB AB 2022
ПРИНАДЛЕЖНОСТИ
ПРИНАДЛЕЖНОСТИ
0465 720 002 ESAB ready mixed coolant
(10l/2.64gal)
Использование охлаждающей
жидкости, отличающейся от
предписанной в инструкции, может
привести к повреждению оборудования.
В случае такого повреждения все
гарантийные обязательства компании
ESAB теряют силу.
0463 348 101
- 22 -
© ESAB AB 2022
ПРИНАДЛЕЖНОСТИ
0463 348 101
- 23 -
© ESAB AB 2022
ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00
http://manuals.esab.com
For contact information visit esab.com
Loading...
