ESAB Control panel MA6 Instruction manual

NL

Aristo

®

MA6

Gebruiksaanwijzing

Valid from program version 1.300458 854 277 NL 110427

1 INLEIDING 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.1 Doe dit eerst 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.2 Werking bedieningspaneel 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.3 Bedieningspaneel 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

1.4 Symbolen op het display 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 MENU'S 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Het hoofdmenu en het metingenmenu 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Het selectiemenu 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.3 Menustructuur 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 MIG/MAG-LASSEN 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3.1 Instellingen 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 MMA-LASSEN 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Instellingen 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5 ELEKTRISCH GUTSEN 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 Instellingen 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 ALGEMENE FUNCTIES 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.1 Afstandsbediening 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.2 Instellingen 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 GEHEUGENBEHEER 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7.1 Lasgegevens opslaan 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7.2 Lasgegevens oproepen 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7.3 Lasgegevens wissen 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 PINCODE BLOKK 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 FOUTCODES 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9.1 Foutcodelijst 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9.2 Beschrijvingen foutcodes 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 RESERVEONDERDELEN BESTELLEN 26. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SCHEMA 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BESTELNUMMER 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.

TOCh

- 2 -

NL

1 INLEIDING

Deze handleiding beschrijft het gebruik van het MA6-bedieningspaneel.

Algemene informatie over de werking van de stroombron en de draadaanvoereen heid vindt u in de bijbehorende handleiding.

Als deze waarschuwing in het display verschijnt, betekent dit dat de stroombron deze functie niet ondersteunt.

Neem voor een software-update contact op met een erkende ESAB-technicus

1.1 Doe dit eerst

Als u de stroombron voor de eerste keer inschakelt, verschijnt dit hoofdmenu op het display.

Bij aflevering zijn het bedieningspaneel en het display ingesteld op Engels. In het bedieningspaneel zijn 14 talen opgeslagen: zo kunt u uw taal instellen.

 Druk op voor het eerste selectiemenu.

 Druk op voor het configuratiemenu.

 Druk op (dit is de knop rechts onder het display) tot de gewenste taal op

het display verschijnt.

bi03inth1

- 3 -

NL

1.2 Werking bedieningspaneel

Het bedieningspaneel bestaat uit twee eenheden: het primaire geheugen en het geheugen met de lasgegevens.

Opslaan

Primair geheugen Geheugen lasgegevens

Oproepen

In het primaire geheugen wordt een volledige reeks lasinstellingen aangemaakt die kan worden opgeslagen in het geheugen voor de lasgegevens.

Tijdens het lassen bestuurt de inhoud van het primaire geheugen het lasproces. Het is dan ook mogelijk lasinstellingen van het geheugen met lasgegevens via het primaire geheugen op te roepen.

Het primaire geheugen bevat altijd de meest recente lasgegevens. Dit kunnen instellingen uit het geheugen met lasgegevens zijn of instellingen die u zelf hebt aangepast. Het primaire geheugen is dus nooit leeg en wordt nooit “gereset.”

1.3 Bedieningspaneel

1 Display

2 Knop voor instelling van de spanning

3 Knop voor instelling van de draadtoevoers

nelheid en de stroom

4 Drukknoppen (functietoetsen)

5 MENU-knop

Drukknoppen

De functie van deze knoppen is afhankelijk van het op het display afgebeelde submenu. De specifieke functie van iedere knop wordt weergegeven door de tekst in de onderste regel van het display. (Een witte stip naast de tekst geeft aan dat de knop actief is.)

MENU-drukknop

Deze drukknop brengt u naar het selectiemenu (zie paragraaf <>) als u zich in het hoofdmenu bevindt. Als u zich in een ander menu bevindt, kunt u met deze knop naar het vorige menu gaan.

bi03inth1

- 4 -

NL

1.4 Symbolen op het display

Terug naar het hoofdmenu.

De cursor naar beneden verplaatsen voor een nieuwe parameter.

De functie in de geselecteerde regel wijzigen.

De waarde verhogen. De waarde verlagen.

2 MENU'S

Het bedieningspaneel heeft verschillende menu's: het hoofmenu, het metingenmenu, het selectiemenu, het procesmenu, het instelmenu, het configuratiemenu en het geheugenmenu. Bij het inschakelen verschijnt er op het display een startscherm met informatie over het soort bedieningspaneel en de versie van de gebruikte software.

2.1 Het hoofdmenu en het metingenmenu

Het hoofdmenu verschijnt altijd meteen na het inschakelen en toont de ingestelde waarden. Als u zich in het hoofdmenu bevindt als u begint met lassen, verandert het menu automatisch om de gemeten waarden weer te geven (het metingenmenu). De gemeten waarden blijven zichtbaar op het display, ook als u stopt met lassen. Verdraai de knoppen om terug te keren naar het hoofdmenu.

U krijgt toegang tot andere menu's zonder de gemeten waarden te verliezen.

Alleen als een knop wordt verdraaid of de lasmethode wordt gewijzigd, worden de ingestelde in plaats van de gemeten waarden weergegeven.

2.2 Het selectiemenu

Via het selectiemenu kunt u het volgende gewenste menu kiezen: procesmenu, instelmenu, configuratiemenu of geheugenmenu.

Procesmenu

Gebruik dit menu om het laspro ces, soort materiaal etc. te wijzigen.

Configuratie menu

Gebruik dit menu voor het wijzigen van de taal, de maateenheden etc.

Instelmenu

Gebruik dit menu voor het instellen van de lasparameters, zoals gasvoorstroom, hot start-tijd, kratervultijd etc.

Geheugenmenu

Gebruik dit menu voor het opslaan, oproepen en/of wissen van verschillende opgeslagen lasinstellingen. Er zijn tien geheugenposities voor het opslaan van lasgegevens.

bi03inth1

- 5 -

bi03men2

2.3 Menustructuur

- 6 -

MIG/MAG

2/4−stroke

Craterfill Craterfill

Hot start Hot start Hot start

Creep start Creep start

Gas purge Gas purge

Wire inch Wire inch

Process menu Setting menu Configuration menu Memory menu

MIG/MAG

Pulsed

MMA

MIG/MAG Pulsed

Arc gouging

MIG/MAG

2/4−stroke

MIG/MAG

Pulsed

MMA Arc gouging

MIG/MAG

MMA

MIG/MAG

Pulsed

MMA Arc gouging

MIG/MAG MIG/MAG

Pulsed

MMA

Aric goug.

QS Synergic

1) Wire typ Gas Wire diam.

2) Wire typ Gas Wire diam.

3) E−type E−diam

4) E−diam Induktanc Gas pre fl. Hot start Craterfill Burnbackt Gas post fl. Spot welding

Gas pre fl. Hot start Crater fill Burnbackt Gas post fl. Spot welding

Arc force Hot start

5) Lang. Dimension Panel ena. Trigger dat.

5) Lang. Dimension Panel ena.

5) Lang Dimension Panel ena.

Store Recall Delete

NL

1) In onderstaande tabel staan de elektrodediameters die geselecteerd kunnen worden in het procesmenu voor MIG/MAG-synergielassen.

Draadsoort Beschermgas Draaddiameter

Laaggelegeerde of niet-gelegeerde massieve draad (Fe)

Ar + 18% CO Ar + 8% CO

2

0,8 1,0 1,2 0,8 1,0 1,2

RVS massieve draad (Ss) Ar + 2%CO

Ar + 3%CO21%H

Magnesium-gelegeerde aluminium draad

Ar 1,0 1,2 1,6

2

0,8 1,0 1,2 0,8 1,0 1,2

(AlMg)

Siliconen-gelegeerde aluminium draad (AlSi) Ar 1,0 1,2 1,6

Metaal-gevulde lasdraad (Fe) Ar + 18% CO

Rutiel poeder-gevulde draad (Fe) Ar + 18% CO

Basische poeder-gevulde lasdraad (Fe) Ar + 18% CO

2

1,2 1,4 1,6

1,2

1,2 1,4 1,6

2) In onderstaande tabel staan de elektrodediameters die geselecteerd kunnen worden in het menu voor pulserend MIG/MAG-lassen.

Draadsoort Beschermgas Draaddiameter

Laaggelegeerde of niet-gelegeerde massieve draad (Fe)

RVS massieve draad (Ss) Ar + 2% CO

Ar + 18% CO Ar + 8% CO

2

Ar + 3%CO21%H

0,8 1,0 1,2 0,8 1,0 1,2

Magnesium-gelegeerde aluminium draad

Ar 1,0 1,2 1,6

(AlMg)

Siliconen-gelegeerde aluminium draad (AlSi) Ar 1,0 1,2 1,6

3) In onderstaande tabel staan de elektrodediameters die geselecteerd kunnen worden in het MMA-procesmenu.

Elektrodetype Elektrodediameter

Basisch 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0 7,0

Rutiel 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0 7,0

Cellulose 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0

4) Folgende elektrodediameters die geselecteerd kunnen worden in het Gutsen 4,0 5,0 6,0 7,0 8,0

5) De displaytekst is beschikbaar in de volgende talen: Zweeds, Deens, Noors, Fins, Engels, Duits, Nederlands, Frans, Spaans, Italiaans, Portugees,

Pools, Tsjechisch, Hongaars, Turks en Amerikaans Engels.

bi03tabh3

- 7 -

NL

3 MIG/MAG-LASSEN

Bij MIG/MAG-lassen smelt de boog een gevulde draad (de elektrode) die tijdens het lassen constant wordt aangevoerd en het lasbad wordt beschermd door een beschermgas.

De pulserende stroom beïnvloedt de overdracht van gesmolten druppels van de draad, om zo een stabiele boog zonder spatten te produceren, zelfs bij een lage stroom.

3.1 Instellingen

MIG/MAG-lassen zonder pulseren

Instellingen Instellingsbereik In stappen van

Tweetakt/viertakt Kratervulling UIT of AAN - UIT Kratervultijd 0 - 5 s 0,1 s 1,0 s Hot start UIT of AAN - UIT Hot start-tijd 0 - 10 s 0,1 s 1,5 s Kruipstart UIT of AAN - AAN Gassnelheid Koude draadtoevoer - - Qset UIT of AAN - UIT

Synergie UIT of AAN - AAN Inductantie 0 - 100 1 70 Gasvoorstroomtijd 0,1 - 25 s 0,1 s 0,1 s Nabrandtijd (Burn back time) 0 - 0,35 s 0,01 s 0,10 s Gasnastroomtijd 0,1 - 20 s 1 s 1 s Proplassen UIT of AAN - UIT Proplastijd 0,1 - 25 s 0,1 s 0,1 s Spanning 8 - 60 0,25 (op display we

Draadaanvoersnelheid 0,8 - 25,0 m/min 0,1 m/min 5 m/min Dataswitch DISABLE,

Maateenheid METER of INCH - METRIC Paneel aan UIT of AAN - AAN Aut opslaan Green dr.unit Stel limit Pin blokk VRD

3)

1)

Tweetakt of viertakt - Tweetakt

- - -

2)

afwijking synergie

ergegeven in één de

 0

cimaal)

- DISABLE ARC ON of ARC OFF

3)

UIT of AAN - UIT UIT of AAN - UIT UIT of AAN - UIT UIT of AAN - UIT

- - -

1)

Deze functies kunnen tijdens het lassen niet worden gewijzigd.

2)

Synergische lijn bij aflevering: massieve draad (Fe), beschermgas CO

3)

Neem voor het activeren van deze functie contact op met een ESAB-technicus.

met draad van 0,8 mm.

2

- 8 -

bi03migh4

NL

MIG/MAG-lassen met pulseren

Instellingen Instellingsbereik In stappen van Standaardinstelling

Tweetakt/viertakt Kratervulling UIT of AAN - UIT Kratervultijd 0 - 5 s 0,1 s 1,0 s Hot start UIT of AAN - UIT Hot start-tijd 0 - 10 s 0,1 s 1,5 s Kruipstart UIT of AAN - AAN Gassnelheid Koude draadtoevoer - - Gasvoorstroomtijd 0,1 - 25 s 0,1 s 0,1 s Nabrandtijd (Burn back time) 0 - 35 s 0,01 s 0,10 s Gasnastroomtijd 0 - 20 s 1 s 1 s Proplassen UIT of AAN - UIT Proplastijd 0,1 - 25 s 0,1 s 0,1 s Spanning 8 - 60 0,25 (op display we

Draadaanvoersnelheid 0,8 - 25,0 m/min 0,1 m/min 5 m/min Dataswitch DISABLE,

Maateenheid METER of INCH - METRIC Paneel aan UIT of AAN - AAN Aut opslaan Green dr.unit Stel limit Pin blokk VRD

2)

1)

Tweetakt of viertakt - Tweetakt

- - -

afwijking synergie

ergegeven in één de

 0

cimaal)

- DISABLE ARC ON of ARC OFF

2)

UIT of AAN - UIT UIT of AAN - UIT UIT of AAN - UIT UIT of AAN - UIT

- - -

1)

Deze functies kunnen tijdens het lassen niet worden gewijzigd.

2)

Neem voor het activeren van deze functie contact op met een ESAB-technicus.

Synergische lijn bij aflevering: massieve draad (Fe), beschermgas Ar 8% CO

Tweetakt

Gasvoorstroom Hot

start

In werking als de tweetaktregeling van de lastoorts wordt gebruikt.

Lassen Krater

vulling

Gasnastroom

met draad van 1,0 mm.

2

bi03migh4

- 9 -

NL

Als de schakelaar in de tweetaktmodus wordt ingedrukt, wordt de gasvoorstroom gestart (indien gebruikt) (1) en wordt de boog ontstoken. Als de schakelaar wordt losgelaten (2) begint de kratervulling (indien in werking), wordt de boog gedoofd en wordt de gasnastroom gestart (indien in werking).

TIP: Als de lastoortsschakelaar tijdens het kratervullen wordt ingedrukt, kunt u zolang als nodig doorgaan met lassen (weergegeven door de stippellijn), gebruik makend van de lasgegevens voor kratervullen. Kratervulling kan ook onderbroken worden door de lastoortsschakelaar tijdens het proces snel in te drukken en los te laten.

- Tweetaktwerking kunt u in het hoofdmenu activeren.

Viertakt

GasvoorstroomHot

start

In werking als de viertaktregeling van de lastoorts wordt gebruikt.

Lassen Krater

vulling

Gasnastroom

Als de schakelaar in de viertaktmodus wordt ingedrukt, wordt de gasvoorstroom gestart (1). Als u de schakelaar loslaat (2), begint het lasproces. Als de lasser na het lassen de schakelaar weer indrukt (3), wordt de kratervulling gestart (indien in werking) en worden de laswaarden verlaagd. Als de schakelaar weer wordt losgelaten (4), dooft de boog en begint de gasnastroom (indien in gebruik).

TIP: De kratervulling stopt als de lastoortsschakelaar wordt losgelaten. Als de knop ingedrukt wordt gehouden, gaat het lassen met verlaagde waarden voor de kratervulling door (de stippellijn).

- Viertaktwerking kunt u in het hoofdmenu activeren.

Kratervulling

Kratervulling voorkomt poriën, hittescheuren en kratervorming in het werkstuk na het lassen.

- Kratervulling kunt u in het instelmenu kiezen.

Hot start

Hot start verhoogt de lasstroom gedurende een bepaalde tijd aan het begin van het lasproces. Zo wordt de kans op slechte samensmelting aan het begin van de lasverbinding verkleind.

- Hot start-tijd kunt u in het instelmenu kiezen.

bi03migh4

- 10 -

NL

Kruipstart

De kruipstartfunctie verlaagt de doorvoersnelheid van de draad naar 50% van de ingestelde snelheid, totdat de draad in contact komt met het werkstuk.

- Kruipstart kunt u in het hoofdmenu activeren.

Gassnelheid

Gebruik de functie voor gasstroomsnelheid voor het meten van de gasstroom of om de gasslangen vrij te maken van lucht of vocht voordat u met lassen begint. Gasstroom gaat door als u de schakelaar ingedrukt houdt en zorgt ervoor dat er geen stroom kan vloeien en dat de draadtoevoereenheid niet start.

- Gasstroomsnelheid kunt u in het hoofdmenu activeren.

Koude draadtoevoer

Koude draadtoevoer wordt gebruikt om de draad door te voeren zonder de boog te ontsteken. Zolang de schakelaar wordt ingedrukt, wordt er draad aangevoerd.

- Koude draadtoevoer kunt u in het hoofdmenu activeren.

QSett

QSet wordt gebruikt om de instelling van de lasparameters te vergemakkelij ken.

 Door de knop naar rechts te draaien wordt de lengte van de lasboog vergroot

(+).

 Door de knop naar links te draaien wordt de lengte van de lasboog verkleind

(-).

KORTE LASBOOG

Als u gaat lassen met een QSet-draad- of gastype, worden de benodigde lasparameters automatisch ingeschakeld. Vervolgens zal QSet alle gegevens opslaan om het lassen te verbeteren. De spanning wordt dan automatisch aangepast aan veranderingen in de draadaanvoersnelheid.

BOOGSPRAY

Als u contact maakt met de boogsprayomgeving moet de waarde voor QSet zijn toegenomen. Schakel de QSet-functie uit als u met pure boogspray last. Alle instellingen worden van QSet overgenomen, alleen de spanning moet ingesteld worden.

Aanbeveling: Om met QSetde juiste data te verzamelen last u de eerste keer (6 seconden) op testmateriaal.

Opmerking! De QSet-functie en de synergische functie kunnen niet tegelijkertijd worden geactiveerd.

- QSet wordt geactiveerd in het procesmenu.

- 11 -

bi03migh4

NL

Synergie

Iedere combinatie van draadsoort, draaddiameter en gasmengsel vereist een aparte verhouding tussen draadtoevoersnelheid en spanning (booglengte) om te zorgen voor een stabiele boog. De boogspanning (booglengte) wordt automatisch gecontroleerd in overeenstemming met de voorgeprogrammeerde synergische lijn die is gekozen door de lasser. Zo is het gemakkelijker om snel de optimale lasparameters te vinden. De verhouding tussen de draadtoevoersnelheid en de andere parameters wordt synergie genoemd.

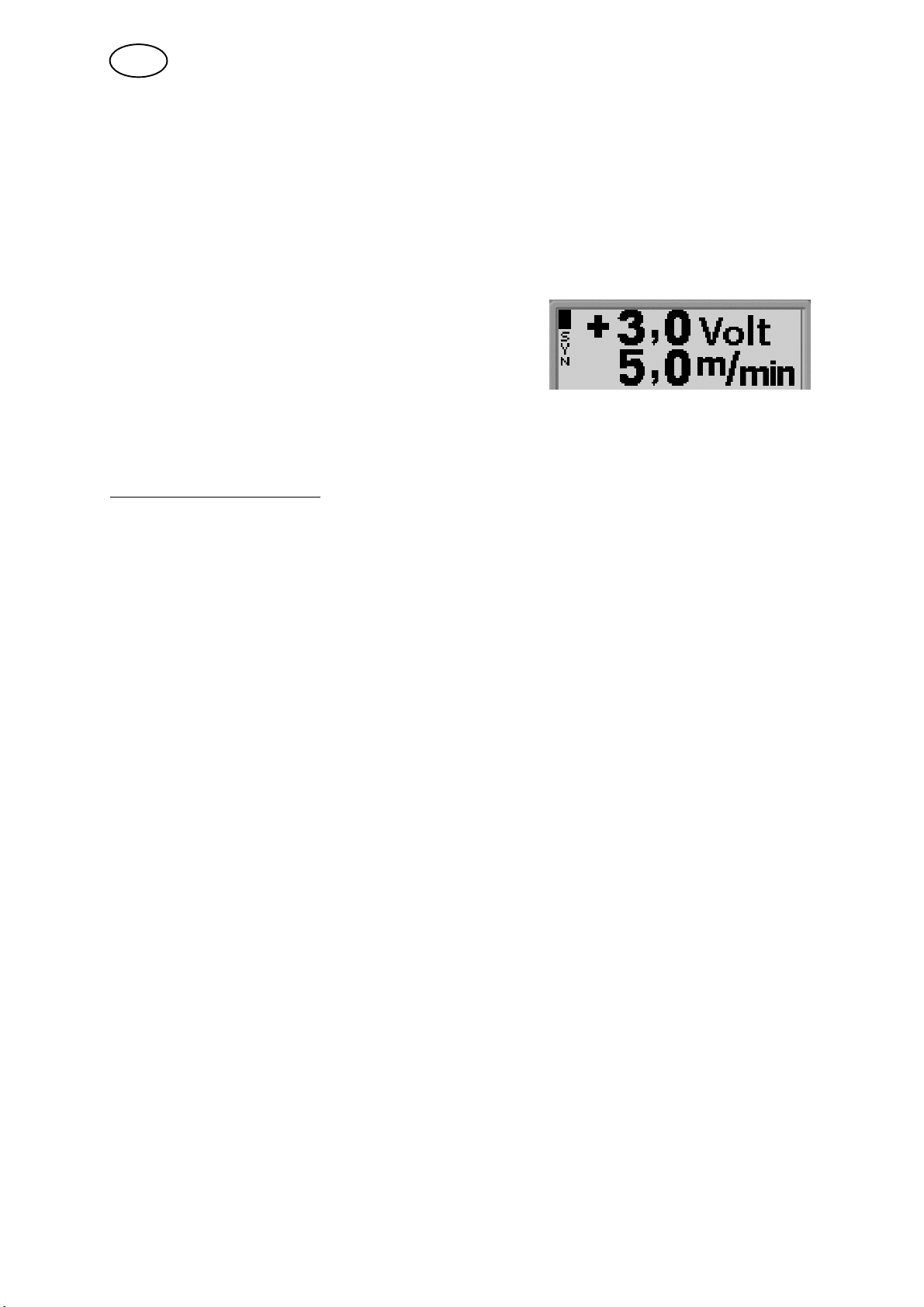

Synergie AAN: het hoofdmenu toont de draadaanvoersnelheid en de positieve en negatieve afwijking van de spanning van de synergische lijn.

Positieve afwijking wordt weergegeven door een staafje boven SYN, negatieve afwijking wordt eronder weergegeven.

Synergy UIT: het hoofdmenu toont de ingestelde waarde voor spanning en draadaanvoersnelheid. Synergie kunt u in het procesmenu activeren.

Pakket synergische lijnen

Het pakket synergische lijnen dat bij het apparaat is geleverd heet “Standard synergic lines” en bevat 33 van de meest gebruikte synergische lijnen.

Het is ook mogelijk om andere pakketten synergische lijnen te bestellen, maar deze moeten geïnstalleerd worden door een erkende ESAB-technicus.

Smoorspoel

Hoge smoorspoelinstelling produceert een vloeiendere las en minder spatten. Lage smoorspoelinstelling produceert een harder geluid en een stabielere en geconcentreerde boog.

- Smoorspoelwerking kunt u in het instelmenu kiezen.

Gasvoorstroomtijd

De gasvoorstroomtijd is de tijd waarin het beschermgas stroomt voordat de boog wordt ontstoken.

- Gasvoorstroomtijd kunt u in het instelmenu kiezen.

Nabrandtijd (Burn back time)

De nabrandtijd is een vertraging tussen het tijdstip waarop de draadaanvoereenheid de draad afbreekt en het tijdstip waarop de stroombron de lasstroom uitschakelt. Een te korte nabrandtijd laat na het lassen een lang stuk draad (lange draadpeuk) achter, waardoor de draad in het stollende lasband kan blijven steken. Een te lange nabrandtijd zorgt voor een te korte draadpeuk waardoor er een risico bestaat dat de lasboog terugslaat in de lastoorts als de lasser doorgaat met lassen.

- Burn back time kunt u in het instelmenu kiezen.

Gasnastroomtijd

Gasnastroomtijd is de tijd waarin het beschermgas blijft stromen nadat de boog gedoofd is.

- Gasnastroomtijd kunt u in het instelmenu kiezen.

bi03migh4

- 12 -

NL

Wijziging startgegevens

Deze functie maakt het mogelijk om te schakelen tussen de verschillende ingestelde lasgegevens. Druk de schakelaar van de lastoorts twee keer in.

U kunt schakelen tussen geheugenposities 1, 2 en 3 (zie hoofdstuk 7 “Geheugenbeheer”). Als geheugenpositie 2 geen gegevens bevat, wordt er geschakeld tussen posities 1 en 3.

ARC ON - U kunt voor, na of tijdens het lassen schakelen tussen de verschillende geheugenposities.

ARC OFF - U kunt alleen voor of na het lassen schakelen tussen de verschillende geheugenposities.

- Schakelen tussen startgegevens kunt u in het configuratiemenu activeren.

AVC feeder (AVC-draadaanvoereenheid)

Als deze functie geactiveerd is, kunt u een draadaanvoereenheid die door de boogspanning wordt geregeld of een draadaanvoereenheid die onafhankelijk van de lasboog werkt gebruiken.

Neem voor het activeren van deze functie contact op met een ESAB-technicus.

- AVC feeder wordt geactiveerd in het configuratiemenu.

Proplassen

Selecteer Proplassen als u dunne metaalplaten wilt ”proplassen”.

- In het instelmenu kunt u proplassen activeren en instellen.

Spanning

Een hogere spanning zorgt voor een langere boog en een heter en breder lasbad.

Ongeacht het weergegeven menu kan de waarde voor spanning altijd worden gewijzigd. De waarde wordt weergegeven in het hoofdmenu of het selectiemenu.

Draadaanvoersnelheid

De draadtoevoersnelheid is de snelheid waarmee de draad wordt aangevoerd, uitgedrukt in m/min.

Ongeacht het weergegeven menu kan de waarde voor de draadaanvoersnelheid altijd worden gewijzigd. De waarde wordt weergegeven in het hoofdmenu of het selectiemenu.

bi03migh4

- 13 -

NL

VRD (Voltage Reduction Device)

De VRD-functie beperkt de open spanning tot 35 V wanneer er niet wordt gelast. Dit wordt weergegeven wanneer het pictogram voor VRD zichtbaar is (zie afbeelding).

De VRD-functie wordt geblokkeerd wanneer het systeem waarneemt dat het lassen is gestart.

Als de VRD-functie is geactiveerd en de open spanning de limiet van 35 V overschrijdt, verschijnt er een foutmelding (16) op het display. Het lassen kan niet worden gestart zolang de foutmelding wordt weergegeven.

De VRD-functie is bij aflevering niet ingesteld. Neem voor het activeren van deze functie contact op met een ESAB-reparateur.

Het VRD-pictogram

Opmerking! De VRD-functie werkt voor stroombronnen waar het wordt toegepast.

bi03migh4

- 14 -

NL

4 MMA-LASSEN

Bij MMA-lassen wordt gebruik gemaakt van beklede elektroden. Als de boog wordt ontstoken, smelt de elektrode en de bekleding. Deze bekleding vormt daarna de beschermende slak.

4.1 Instellingen

Instellingen Instellingsbereik In stappen van Standaardinstel

ling

“Hot start”

Hot start-tijd 1 - 30 1 10

Arc force 0 - 10 0,5 3

Stroom

Maateenheid METER of INCH - METRIC

Paneel aan UIT of AAN - AAN

Aut opslaan

Stel limit

Pin blokk

VRD

1)

2)

3)

AAN of UIT - UIT

16 - 500 A 1 A 164 A

UIT of AAN - UIT

- - -

1)

Deze functie kan tijdens het lassen niet worden gewijzigd.

2)

De maximale stroom is afhankelijk van de gebruikte apparatuur.

3)

Neem voor het activeren van deze functie contact op met een ESAB-technicus.

De synergische lijn bij aflevering: rutiel draad 4,0 mm.

Hot start

De hot start-functie verhoogt de lasstroom voor een instelbare tijd bij het begin van het lassen. Dit vermindert de kans op problemen door slechte samensmelting aan het begin van de las.

- Hot start-tijd kunt u in het instelmenu kiezen.

Arc force

De druk van de lasboog reguleert de verandering van de stroom wanneer de lengte van de boog verandert. Een lagere waarde zorgt voor een minder kromme boog met minder spatten.

- Arc force kunt u in het instelmenu kiezen.

Stroom

Hogere stroom zorgt voor een bredere en diepere penetratie in het werkstuk.

Ongeacht het weergegeven menu kan de waarde voor stroom altijd worden gewijzigd. De waarde wordt weergegeven in het hoofdmenu of het selectiemenu.

bi03mmah6

- 15 -

NL

VRD (Voltage Reduction Device)

De VRD-functie beperkt de open spanning tot 35 V wanneer er niet wordt gelast. Dit wordt weergegeven wanneer het pictogram voor VRD zichtbaar is (zie afbeelding).

De VRD-functie wordt geblokkeerd wanneer het systeem waarneemt dat het lassen is gestart.

Als de VRD-functie is geactiveerd en de open spanning de limiet van 35 V overschrijdt, verschijnt er een foutmelding (16) op het display. Het lassen kan niet worden gestart zolang de foutmelding wordt weergegeven.

De VRD-functie is bij aflevering niet ingesteld. Neem voor het activeren van deze functie contact op met een ESAB-reparateur.

Het VRD-pictogram

Opmerking! De VRD-functie werkt voor stroombronnen waar het wordt toegepast.

bi03mmah6

- 16 -

NL

5 ELEKTRISCH GUTSEN

Elektrisch gutsen (ArcAir) maakt gebruikt van een speciale elektrode die bestaat uit een koolstofstaaf met een koperen omhulsel. Er wordt een boog gevormd tussen de koolstofstaaf en het werkstuk, lucht wordt gebruikt om het gesmolten materiaal weg te blazen en er ontstaat een naad.

5.1 Instellingen

Instellingen Instellingsbereik In stappen van Standaardinstelling

Draaddiameter 4,0-8,0 mm 1 mm 4,0 mm

Spanning 8-60 V 0,25 V (Op display

weergegeven in één decimaal)

Draaddiameter

Een grotere draaddiameter zorgt voor een bredere en diepere penetratie in het werkstuk.

37,0 V

Spanning

Hogere spanning zorgt voor een bredere en diepere penetratie in het werkstuk

bi03gougingh

- 17 -

NL

6 ALGEMENE FUNCTIES

6.1 Afstandsbediening

Werking bedieningspaneel na aansluiting van de afstandsbediening

 Het display blijft het menu tonen dat zichtbaar was toen de afstandsbediening

werd aangesloten.

De meet- en instelwaarden worden bijgewerkt, maar worden alleen weergegeven in de menu's waarin dit mogelijk is.

 Als er een foutcode wordt weergegeven, kan deze pas worden verwijderd nadat

de afstandsbediening is losgekoppeld.

 Bij afstandsbedieningen met 10 programma's kunt u schakelen tussen

geheugenposities 1, 2, 3, 4, 5, 6, 7, 8, 9 en 10. Als geheugenpositie 2 leeg is, worden de waarden van positie 1 behouden. Kijk voor meer informatie in hoofdstuk 7 “Geheugenbeheer”.

6.2 Instellingen

Paneel aan

Als er een afstandsbediening is aangesloten, kan de stroom of spanning en de draadaanvoersnelheid worden ingesteld via het bedieningspaneel of de afstandsbediening.

Opmerking: deze functie moet geactiveerd zijn voordat de afstandsbediening wordt aangesloten.

- ”Paneel aan” wordt geactiveerd in het configuratiemenu.

Aut opslaan

Als een lasinstelling wordt opgeroepen uit het lasgeheugen en de instellingen zijn aangepast, worden deze gewijzigde instellingen automatisch opgeslagen als er een nieuwe lasinstelling uit het geheugen wordt gekozen.

Neem voor het activeren van deze functie contact op met een ESAB-technicus.

- ”Aut opslaan” wordt geactiveerd in het configuratiemenu.

Stel lim.

De functie geeft de zekerheid van een goede laskwaliteit door max. en min. waarden voor draadaanvoer/stroomsterkte of voltage in te stellen. De grenswaarden kunt u opslaan onder de eerste 5 geheugenposities van het lasgeheugen.

Neem voor het activeren van deze functie contact op met een ESAB-technicus.

- ”Stel lim.” wordt geactiveerd in het configuratiemenu.

Pincode blokk

Met deze functie kan het instelmenu worden geblokkeerd. Het is dan alleen mogelijk het hoofdmenu en het metingenmenu te selecteren. Zie het hoofdstuk 8 ”Pincode blokk”.

Neem voor het activeren van deze functie contact op met een ESAB-technicus.

- ”Pincode blokk” wordt geactiveerd in het configuratiemenu.

bi03genh7

- 18 -

NL

7 GEHEUGENBEHEER

De in het primaire geheugen ingestelde lasgegevens kunnen in het geheugenmenu worden opgeslagen. Er kunnen maximaal 10 verschillende lasinstellingen worden opgeslagen.

7.1 Lasgegevens opslaan

 Kies lasinstellingen in het primaire geheugen.

 Druk op voor toegang tot het “selectiemenu” en dan op voor

toegang tot de bijbehorende instellingen.

Controleer of de lasinstellingen juist zijn.

 Druk op voor toegang het geheugenmenu.

 Druk op tot u de geheugenpositie bereikt waar u de lasinstellingen wilt

opslaan, bijv. positie 2.

 Druk op , de lasinstelling wordt nu opgeslagen in geheugenpositie 2. De

andere geheugenposities zijn leeg.

bi03minh8

- 19 -

NL

7.2 Lasgegevens oproepen

 Druk op voor toegang tot het selectiemenu en dan op voor

toegang tot de bijbehorende instellingen.

 Druk op voor toegang het geheugenmenu.

 Kies de geheugenpositie die u wilt oproepen, bijv. positie 2. Druk op tot u

positie 2 bereikt.

 Druk op om geheugenpositie 2 op te roepen. De volgende vraag

verschijnt:

 Druk op “JA” als u de lasgegevens van geheugenpositie 2 wilt oproepen als

vervanging van de huidige instellingen in het primaire geheugen. (Als u zich bedenkt, drukt u op “NEE”)

Dit pictogram in het hoofdmenu toont de opgeroepen geheugenpositie.

bi03minh8

- 20 -

NL

7.3 Lasgegevens wissen

 Druk op voor toegang tot het selectiemenu en dan op voor

toegang tot de bijbehorende instellingen.

 Druk op voor toegang het geheugenmenu.

 Kies de geheugenpositie die u wilt wissen, bijv. positie 2. Druk op tot u

positie 2 bereikt.

 Druk op om geheugenpositie 2 te wissen. De volgende vraag verschijnt:

 Druk op “JA” als u de lasgegevens uit geheugenpositie 2 wilt verwijderen (als u

zich bedenkt, drukt u op “NEE”). Geheugenpositie 2 is nu leeg.

8 PINCODE BLOKK

Neem voor het activeren van de functie Pincode blokk contact op met een ESAB-technicus.

 Druk op voor toegang tot het menu Pincode blokk

 Druk op tot het eerste getal van de PIN-code geselecteerd is.

 Druk op om het eerste getal van de code op te slaan. Herhaal de

procedure voor de resterende getallen.

 Druk op om het bedieningspaneel te ontgrendelen.

bi03minh8

- 21 -

NL

9 FOUTCODES

Foutcodes worden gebruikt om aan te geven dat er een fout in de apparatuur is opgetreden. Ze worden met de volgende symbolen op het display weergegeven:

Foutcodes worden om de drie seconden geactualiseerd. Het bovenste cijfer in het symbool is het nummer van de foutcode: zie paragraaf 9.1. Het onderste cijfer geeft aan waar de fout zich heeft voorgedaan:

Het bovenstaande symbool geeft aan dat het bedieningspaneel (0) geen verbinding meer heeft met de stroombron.

Als er verschillende fouten worden gedetecteerd, wordt alleen de code voor de laatst opgetreden fout weergegeven.

Druk op een functietoets om symbolen van het display te verwijderen.

Afhankelijk van het soort fout kunnen symbolen constant zichtbaar zijn of knipperen.

Knipperende symbolen worden in de lijst met foutcodes gemarkeerd met een “o”.

9.1 Foutcodelijst

0 = bedieningspaneel 3 = draadaanvoereenheid

1 = koeleenheid 4 = afstandsbediening

2 = stroombron

Fout

code

Beschrijving 0 1 2 3 4

1 Geheugenfout, EPROM x x x x x

2 Geheugenfout, RAM x x x x

3 Geheugenfout, extern RAM x x

4 5 V voedingsspanning x x

5 Te hoge DC-spanningspiek x

6 Hoge temperatuur x x

8 Netspanning 1* x x x x x

9 Netspanning 2* x x x

10 Netspanning 3* x

11 Wire feed servo x

12 Communicatiefout (waarschuwing) x x x x x

14 Communicatiefout (bus uit) x x

15 Meldingen verloren x x x x

16 Hoge open spanning x

17 Geen verbinding met draadtransporteenheid o

18 Geen verbinding met stroombron o

19 Onjuiste instellingen in extern RAM x

20 Allocatiefout geheugen x

22 Zendbuffer vol x x

23 Ontvangstbuffer vol x x

26 Bewakingscircuit x x x

27 Geen draad meer o

bi03felh9

- 22 -

NL

Fout

code

28 Geheugen vol x x x x

29 Geen koelwaterstroom o

31 Geen reactie van display x

32 Geen gasstroom o

40 Incompatibele eenheden x

Eenheid Spanning 1* Spanning 2* Spanning 3*

Bedieningspaneel +3 V

Koeleenheid +24V

Stroombron +15 V -15 V +24 V

Draadaanvoereenheid

Draadaanvoereenheid L

Afstandsbediening +13 V +10V

+15 V

+ 20V

+ 60V

9.2 Beschrijvingen foutcodes

Fout

code

Beschrijving

1 Fout in programmageheugen, (EPROM)

Er is een fout in het programmageheugen.

Deze fout schakelt geen functies uit.

Oplossing: Start de machine opnieuw op. Neem contact op met een reparateur als de fout zich blijft voordoen.

2 Fout in microprocessor-RAM

De microprocessor kan niet lezen/schrijven van/naar een bepaalde positie in het interne geheugen.

Deze fout schakelt geen functies uit.

Oplossing: Start de machine opnieuw op. Neem contact op met een reparateur als de fout zich blijft voordoen.

3 Fout in extern RAM

De microprocessor kan niet lezen/schrijven van/naar een bepaalde positie in het externe geheugen.

Deze fout schakelt geen functies uit.

Oplossing: Start de machine opnieuw op. Neem contact op met een reparateur als de fout zich blijft voordoen.

4 5 V voedingsspanning laag

De voedingsspanning is te laag.

Het lasproces wordt gestopt en kan niet opnieuw gestart worden.

Oplossing: Schakel de netspanning uit om de eenheid te resetten. Neem contact op met een reparateur als de fout zich blijft voordoen.

5 DC-spanningspiek overschrijdt limiet

De spanning is te laag of te hoog. Een te hoge spanning kan worden vooroorzaakt door sterke fluctuaties in de netspanning of door een slechte stroombron (hoge inductantie van de stroombron of verlies van een fase).

De stroombron wordt uitgeschakeld en kan niet opnieuw gestart worden.

Oplossing: Schakel de netspanning uit om de eenheid te resetten. Neem contact op met een reparateur als de fout zich blijft voordoen.

43210Beschrijving

bi03felh9

- 23 -

NL

Fout

code

10 +24 V voedingsspanning

11 Draadaanvoersnelheid

12 Communicatiefout (waarschuwing)

14 Communicatiefout

Beschrijving

6 Hoge temperatuur

De beveiliging tegen oververhitting is in werking getreden.

Het lasproces wordt gestopt en kan niet hervat worden tot de overhittingsbeveiligingen zijn teruggezet.

Oplossing: Controleer of de ventilatieopeningen niet geblokkeerd zijn of vuil zijn. Contro leer de huidige inschakelduur om er zeker van te zijn dat de eenheid niet overbelast wordt.

8 Lage batterijspanning +3 V (bedieningspaneel)

De geheugenbatterij is bijna leeg. Als de batterij niet wordt vervangen, gaan de lasgege vens in het geheugen van het bedieningspaneel verloren.

Deze fout schakelt geen functies uit.

Oplossing: Laat de batterij vervangen door een reparateur.

8 +15 V voedingsspanning (draadaanvoereenheid en stroombron)

De spanning is te hoog of te laag.

Oplossing: Neem contact op met een reparateur.

8 +13 V voedingsspanning, (afstandsbediening)

De spanning is te hoog of te laag.

Oplossing: Neem contact op met een reparateur.

9 -15 V voedingsspanning (stroombron)

De spanning is te hoog of te laag.

Oplossing: Neem contact op met een reparateur.

9 +20 V voedingsspanning, (draadtransporteenheid)

De spanning is te hoog of te laag.

Oplossing: Neem contact op met een reparateur.

9 +10 V voedingsspanning (afstandsbediening)

De spanning is te hoog of te laag.

Oplossing: Neem contact op met een reparateur.

De spanning is te hoog of te laag.

Oplossing: Neem contact op met een reparateur.

De draadaanvoersnelheid wijkt af van de ingestelde waarde.

De draadaanvoer stopt als deze fout optreedt.

Oplossing: Neem contact op met een reparateur.

De CAN-bus van het systeem kan tijdelijk overbelast zijn.

Het bedieningspaneel of de draadaanvoereenheid heeft geen contact meer met het bedie ningspaneel.

Oplossing: Controleer de apparatuur om er zeker van te zijn dat er slechts één draada anvoereenheid of afstandsbediening is aangesloten. Neem contact op met een reparateur als de fout zich blijft voordoen.

Door overbelasting is de CAN-bus tijdelijk buiten werking.

Het lasproces wordt gestopt.

Oplossing: Controleer de apparatuur om er zeker van te zijn dat er slechts één draada anvoereenheid of afstandsbediening is aangesloten. Schakel de netspanning uit om de eenheid te resetten. Neem contact op met een reparateur als de fout zich blijft voordoen.

bi03felh9

- 24 -

NL

Fout

code

15 Meldingen verloren

16 Hoge open spanning

17 Geen verbinding

18 Geen verbinding

19 Onjuiste instellingen in extern RAM

20 Allocatiefout geheugen

22 Zendbuffer vol

23 Ontvangstbuffer vol

26 Bewakingscircuit

27 Geen draad meer (draadtransporteenheid)

Beschrijving

De microprocessor kan inkomende meldingen niet snel genoeg verwerken, hierdoor kan er informatie verloren zijn gegaan.

Oplossing: Schakel de netspanning uit om de eenheid te resetten. Neem contact op met een reparateur als de fout zich blijft voordoen.

De open spanning is te hoog.

Oplossing: Schakel de netspanning uit om de eenheid te resetten. Neem contact op met een reparateur als de fout zich blijft voordoen.

Het bedieningspaneel heeft geen contact meer met de draadtransporteenheid.

Het lasproces wordt gestopt.

Oplossing: Controleer de kabels. Neem contact op met een reparateur als de fout zich blijft voordoen.

Het bedieningspaneel heeft geen contact meer met de stroombron.

Het lasproces wordt gestopt.

Oplossing: Controleer de kabels. Neem contact op met een reparateur als de fout zich blijft voordoen.

De fout wordt gedetecteerd als de informatie in het door een batterij ondersteunde geheu gen beschadigd is.

Oplossing: De fout herstelt zichzelf, maar de opgeslagen gegevens in de huidige geheu genpositie gaan verloren.

De microprocessor heeft onvoldoende geheugen.

Deze fout wordt weergegeven door code 26.

Oplossing: Neem contact op met een reparateur.

Het bedieningspaneel kan de informatie niet snel genoeg overbrengen naar de andere eenheden.

Oplossing: Schakel de netspanning uit om de eenheid te resetten.

Het bedieningspaneel kan de informatie van andere eenheden niet snel genoeg verwer ken.

Oplossing: Schakel de netspanning uit om de eenheid te resetten.

Door een bepaalde oorzaak kan de processor de normale programmataken niet uitvoeren.

Het programma wordt automatisch opnieuw opgestart. Het lasproces wordt gestopt. Deze fout schakelt geen functies uit.

Oplossing: Neem contact op met een reparateur als de fout zich blijft voordoen.

Er komt geen draad meer uit de draadtransporteenheid. Het lasproces wordt gestopt en kan niet opnieuw gestart worden.

Oplossing: Plaats een nieuwe draadrol.

bi03felh9

- 25 -

NL

Fout

code

28 Geheugen vol

29 Geen koelwaterstroom

31 Geen reactie van display

32 Geen gasstroom

40 Incompatibele eenheden

Beschrijving

Programma's worden niet uitgevoerd.

Oplossing: Schakel de netspanning uit om de eenheid te resetten. Neem contact op met een reparateur als de fout zich blijft voordoen.

De waterstroombeveiliging is in werking getreden.

Het lasproces wordt gestopt en kan niet opnieuw gestart worden.

Oplossing: Controleer het koelwatercircuit en de pomp.

De microprocessor heeft geen contact met het display.

Oplossing: Neem contact op met een reparateur.

De gasstroom is minder dan dan 6 l/min. Er kan niet worden begonnen met lassen.

Oplossing: Controleer de gaskraan, de slangen en de aansluitingen.

Onjuiste draadaanvoereenheid aangesloten. Geen herstart mogelijk

Oplossing: Sluit de juiste draadaanvoereenheid aan.

10 RESERVEONDERDELEN BESTELLEN

LET OP!

Alle garantievoorwaarden van de leverancier komen te vervallen als de klant zelf tijdens de garantieperiode reparaties uitvoert.

Reserveonderdelen kunt u bestellen via de ESAB-dealer. Zie de laatste pagina van deze publicatie.

bi03felh9

- 26 -

Schema

bi03e11a

- 27 -

Producte type

Bestelnummer

Ordering no. Denomination

0458 535 886 Aristo MA6

0458 854 270 Instruction manual SE 0458 854 271 Instruction manual DK 0458 854 272 Instruction manual NO 0458 854 273 Instruction manual FI 0458 854 274 Instruction manual GB 0458 854 275 Instruction manual DE 0458 854 276 Instruction manual FR 0458 854 277 Instruction manual NL 0458 854 278 Instruction manual ES 0458 854 279 Instruction manual IT 0458 854 280 Instruction manual PT 0458 854 281 Instruction manual GR 0458 854 282 Instruction manual PL 0458 854 283 Instruction manual HU 0458 854 284 Instruction manual CZ 0458 854 286 Instruction manual RU

0458 818 990 Spare parts list

Instruction manuals and the spare parts list are available on the Internet at www.esab.com

bi03o11a

- 28 -

NOTES

.............................................................................................................................................................

- 29 -

notes

NOTES

.............................................................................................................................................................

- 30 -

notes

NOTES

.............................................................................................................................................................

- 31 -

notes

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Brussels Tel: +32 2 745 11 00 Fax: +32 2 745 11 28

BULGARIA

ESAB Kft Representative Office Sofia Tel/Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB international AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

www.esab.com

ESAB Control panel MA6 Instruction manual [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
