1 INTRODUKTION

Manualen beskriver handhavandet av inställningspanel MA6.
För allmän information om drift se strömkällans respektive trådmatarenhetens

bruksanvisning.

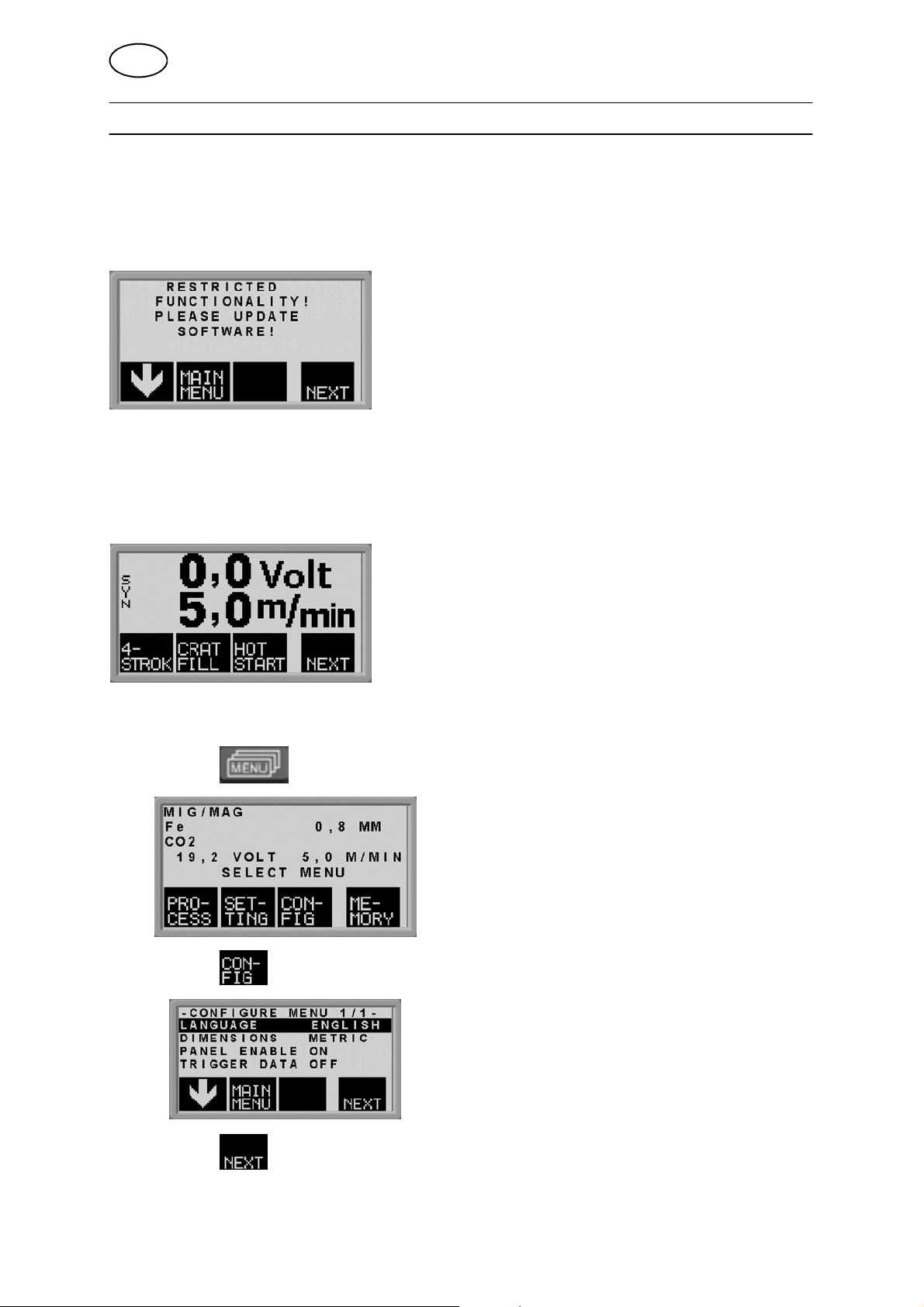

Om denna varningstexten dyker upp i displayen betyder det att maskinen inte stödjer

funktionen.

Kontakta auktoriserad ESAB servicetekniker för att få en uppgradering av
programvaran.

1.1 Gör detta först

Denna meny syns i displayen första gången man startar maskinen.

Vid leverans är inställningspanelen inställd på engelska och för att välja ditt språk
gör på följande sätt.

S Tryck på för att komma in i valmenyn.

S Tryck på för att komma in i konfigurationsmenyn.

S Tryck på (den mjuka knappen längst till höger under displayen) tills r ätt

språk visas i displayen.

bi03ints1

-- 3 --

SE

1.2 Inställningspanelens arbetssätt

Inställningspanelen kan sägas bestå av två enheter: arbetsminnet och
svetsdataminnet.

Lagra

Arbetsminne Svetsdataminne

Återkalla

I arbetsminnet skapar man en komplett uppsättning svetsdatainställningar som kan
lagras i svetsdataminnet.

Vid svetsning är det alltid innehållet i arbetsminnet som styr processen. Det är därför
också möjligt att återkalla en svetsdatauppsättning frå n svetsdataminnet till
arbetsminnet.

Observera att arbetsminnet alltid innehåller senast inställda svetsdatainställningar.
De kan vara återkallade från svetsdataminnet eller individuellt ändrade inställningar.
Arbetsminnet är med andra ord aldrig tomt eller “nollställt”

1.3 Inställningspanel

1 Display
2 Ratt för inställning av spänning
3 Ratt för inställning av trådmatningshastig-

het och ström

4 Mjuka knappar (funktionsknappar)
5 ”MENU”--knapp

Mjuka knappar

Knappar med olika funktioner beroende på vilken undermeny du befinner dig i. Den
aktuella funktionen för dessa knappar framgår av texten i displayens nedre rad (när
funktionen är aktiv indikeras detta med en vit prick bredvid texten).

“MENU”--knapp

Med denna knapp kommer man till valmenyn (se under punkt 2.2) om man är i
huvudmenyn i annat fall backar man tillbaka ett steg.

bi03ints1

-- 4 --

SE

1.4 Symboler i display

Tillbaka till huvudmenyn

Förflytta markören nedåt till en ny inställningsparameter.

Byta funktion för den raden som är markerad

Öka ett värde Minska ett värde

2 MENYER

Inställningspanelen använder flera olika menyer. Menyerna är huvud--, mät--, val--,
process--, inställnings--, konfigurations-- och minnesmeny. Under uppstart visas även
en uppstartsbild med information om vilken panel det är och vilken programversion
som gäller.

2.1 Huvudmeny och mätmeny

Huvudmenyn kommer alltid fram direkt efter uppstart.
Menyn visar de värden som är inställda. Om man är i
huvudmenyn när man börjar svetsa skiftar den automatiskt
över till att visa uppmätta värden (Mätmeny). De uppmätta
värdena finns kvar i displayen även efter det att svetsningen
avslutats.

Man kan gå till andra m enyer utan att tappa mätvärdena.
Det är först när man vrider på någon ratt eller byter svetsmetod som man visar

inställningsvärden istället för uppmätta värden.

2.2 Valmeny

I valmenyn väljer man vilken undermeny man vill gå till:
process-- inställnings-- konfigurations-- eller minnesmenyn.

Processmeny

Här kan man byta
svetsprocess,
materialtyp mm.

Konfigurationsmeny

Här kan man byta
språk, måttenhet mm.

Inställningsmeny

Här kan man välja
inställning av olika
svetsdata till exempel
för gasförströmning,
varmstartstid,
kraterfyllnadstid mm.

Minnesmeny

I minnesmenyn kan
man lagra, återkalla
och radera olika
inställda svetsdata.
Svetsdata kan lagras i
tio olika minnespositio­ner.

bi03ints1

-- 5 --

Puls

MMA

MIG/MAG

MIG/MAG

Kolbågsm.

mejsling

Kolbågs--

MMA

Puls

MIG/MAG

MIG/MAG

5) Språk

5) Språk

5) Språk

Måttenhet

Aktiv panel

Måttenhet

Aktiv panel

Måttenhet

Aktiv panel

Lagra

Återkalla

Radera

Byte tr.data

MMA Kolbågsmejsling

MMA

Bågtryck

Varmstart

Puls

MIG/MAG

2/4 takt

MIG/MAG

Gasförstr.

Varmstart

Kraterfyll.

Efterbrinnt.

Gasefterst.

Punktsvets

Gasförstr.

Varmstart

Kraterfyll.

Efterbrinnt.

Gasefterst.

Punktsvets

MIG/MAG Puls

mejsling

Kolbågs--

MMA

2/4 takt

Kraterfyll. Kraterfyll.

Varmstart Varmstart Varmstart

Krypstart Krypstart

Gasspola Gasspola

Mata tråd Mata tråd

Puls

Processmeny Inställningsmeny Konfigurationsmeny Minnesmeny

MIG/MAG

4) E--diam Induktans

3) E--typ

2) Trådtyp

E--diam

Gas

Tråddiam.

MIG/MAG

2.3 Menystruktur

bi03mens2

-- 6 --

MIG/MAG

Synergi

1) Trådtyp

Gas

Tråddiam.

SE

1) I tabellen nedan visas de tråddiametrar som kan väljas i processmenyn för MIG/MAG--svets-

ning med synergi.

Trådtyp

Låglegerad eller olegerad solid tråd (Fe) Ar + 20% CO

Rostfri solidtråd (Ss) Ar + 2%CO

Skyddsgas Tråddiameter

2

Ar + 8% CO

2

2

Ar + 3%CO21%H

1,0 1,2
1,0 1,2

0,8 1,0 1,2
0,8 1,0 1,2

Magnesiumlegerad aluminiumtråd (AlMg) Ar 1,2 1,6

Kisellegerad aluminiumtråd (AlSi) Ar 1,2 1,6

Metallpulverfylld rörtråd (Fe) Ar + 20% CO

Rutil fluxfylld rörtråd (Fe) Ar + 20% CO

Basisk fluxfylld rörtråd (Fe) Ar + 20% CO

2

2

2

1,2 1,4 1,6

1,2 1,4 1,6

1,2 1,4 1,6

2) I tabellen nedan visas de trådiametrar som kan väljas i processmenyn för MIG/MAG--pulsning.

Trådtyp

Låglegerad eller olegerad solid tråd (Fe) Ar + 20% CO

Skyddsgas Tråddiameter

1,0 1,2
1,0 1,2

Ar + 8% CO

2

2

Rostfri solidtråd (Ss) Ar + 2%CO

Ar + 3%CO21%H

2

0,8 1,0 1,2
0,8 1,0 1,2

Magnesiumlegerad aluminiumtråd (AlMg) Ar 1,0 1,2 1,6

Kisellegerad aluminiumtråd (AlSi) Ar 1,0 1,2 1,6

3) I tabellen nedan visas de elektroddiametrar som kan väljas i processmenyn för
MMA--svetsning.

Elektrodtyp

Elektroddiameter

Basisk 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0 7,0
Rutil 1,6 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0 7,0
Cellulosa 2,0 2,5 3,2 4,0 4,5 5,0 5,6 6,0

4) Följande elektroddiametrar kan väljas i processmenyn för kolbågsmejsling:
4,0 5,0 6,0 7,0 8,0

5) Den text som presenteras i inställningspanelen finns tillgänglig på följande språk:
Svenska, danska, norska, finska, engelska, tyska, holländska, franska, spanska, italienska,

portugisiska, polska, tjeckiska, ungerska, turkiska och amerikanska.

bi08tabs3

-- 7 --

SE

3 MIG/MAG--SVETSNING

Vid MIG/MAG--svetsning smälter en ljusbåge en kontinuerligt frammatad tråd, smältan
skyddas av en skyddsgas.

Pulsning används för att påverka överföring av dropparna från ljusbågen så att den blir
stabil och sprutfri även vid låga svetsdata.

3.1 Inställningar

MIG/MAG--svetsning utan pulsning

Inställningar Inställningsområde Inställningssteg Värde vid leverans

2/4--takt
Kraterfyllnad FRÅN eller TILL -- FRÅN
Kraterfyllnadstid 0--5s 0,1 s 1,0 s
Varmstart “Hotstart” FRÅN eller TILL -- FRÅN
Varmstarttid “Hotstarttid” 0--10s 0,1 s 1,5 s
Krypstart FRÅN eller TILL -- TILL
Gasspolning
Kalltrådsmatning -- -- -­Synergi FRÅN eller TILL -- TILL
Induktans 0 -- 100 1 70
Gasförströmning 0,1 -- 25 s 0,1 s 0,1 s
Efterbrinntid 0--0,35s 0,01 s 0,10 s
Gasefterströmning 0,1 -- 20 s 1s 1s
Punktsvetsning AV eller PÅ -- AV
Punktsvetsningstid 0,1 -- 25 s 0,1 s 0,1 s
Spänning 8--60 0,25 (visas med en

Trådmatningshastighet 0,8 -- 25,0 m/min 0,1 m/min 5m/min
Byte av triggerdata EJ AKTIV,

Måttenhet METRISK eller TUM -- METRISK
Aktiv panel AV eller PÅ -- PÅ
Spara automatiskt
AVC--matarenhet
Gränsvärden
Låskod

1)

Dessa funktioner går inte att ändra under pågående svetsning.

2)

Synergilinjen vid leverans: solid tråd (Fe), skyddsgas CO2med tråd 0.8 mm.

3)

Kontakta auktoriserad ESAB servicetekniker för att få denna funktion aktiverad.

1)

1)

3)

3)

3)

3)

2--takt eller 4--takt -- 2--takt

-- -- --

synergiavvikelse

decimal)

-- EJ AKTIV
M / U BÅGE eller
U BÅGE

AV eller PÅ -- AV
AV eller PÅ -- AV
AV eller PÅ -- AV
AV eller PÅ -- AV

¦ 0

2)

MIG/MAG--svetsning med pulsning

Inställningar Inställningsområde Inställningssteg Värde vid leverans

2/4--takt
Kraterfyllnad FRÅN eller TILL -- FRÅN
Kraterfyllnadstid 0--5s 0,1 s 1,0 s
Varmstart “Hotstart” FRÅN eller TILL -- FRÅN

bi08migs4

1)

2--takt eller 4--takt -- 2--takt

-- 8 --

SE

Inställningar Värde vid leveransInställningsstegInställningsområde

Varmstarttid “Hotstarttid” 0--10s 0,1 s 1,5 s
Krypstart FRÅN eller TILL -- TILL
Gasspolning
Kalltrådsmatning -- -- -­Gasförströmning 0,1 -- 25 s 0,1 s 0,1 s
Efterbrinntid 0--0,35s 0,01 s 0,10 s
Gasefterströmning 0--20s 1s 1s
Punktsvetsning AV eller PÅ -- AV
Punktsvetsningstid 0,1 -- 25 s 0,1 s 0,1 s
Spänning 8--60 0,25 (visas med en

Trådmatningshastighet 0,8 -- 25,0 m/min 0,1 m/min 5m/min
Byte av triggerdata EJ AKTIV,

Måttenhet METRISK eller TUM -- METRISK
Aktiv panel AV eller PÅ -- PÅ
Spara automatiskt
AVC--matarenhet
Gränsvärden
Kodlås

1)

) Dessa funktioner går inte att ändra under pågående svetsning.

2)

Kontakta auktoriserad ESAB servicetekniker för att få denna funktion aktiverad.

Synergilinjen vid leverans: solid tråd (Fe), skyddsgas Ar 8% CO

1)

2)

2)

2)

2)

-- -- --

synergiavvikelse

decimal)

-- EJ AKTIV
M / U BÅGE eller
U BÅGE

AV eller PÅ -- AV
AV eller PÅ -- AV
AV eller PÅ -- AV
AV eller PÅ -- AV

med tråd 1.0 mm.

2

¦ 0

2 --takt

Gasförström­ning

Funktioner vid 2--taktsmanövrering av pistolkontakten.

Varm
start

Svetsning Krater-

fylln.

Gasefterströmning

Vid 2--takt startar eventuell gasförströmning när pistolkontakten trycks in (1).
Därefter startar svetsprocessen. När kontakten släpps upp (2) påbörjas eventuell
kraterfyllnad och svetsningen avbryts helt och eventuell gasefterströmning startar.
TIPS! Om pistolkontakten trycks in igen under kraterfyllnad kan man förlänga
svetsningen med kraterfyllnadens slutdata under valfri tid (streckade linjen).
Kraterfyllnaden kan även avbrytas genom att kontakten snabbt återigen tr ycks in och
släpps under pågående kraterfyllnad.

-- Aktivering av 2--takt utförs i huvudmenyn.

bi08migs4

-- 9 --

SE

4 --takt

Gasförström­ning

Funktioner vid 4--taktsmanövrering av pistolkontakt.

Varm
start

Svetsning Krater-

fylln.

Gasefterströmning

Vid 4--takt startar gasförstr ömning när pistolkontakten trycks in (1). När
pistolkontakten släpps upp (2) star tar svetsprocessen. När kontakten åter trycks in
(3) påbörjas eventuell kraterfyllnad och svetsdata sänks till ett lägre värde. När
pistolkontakten släpps (4) avbryts svetsningen helt och eventuell gasefterströmning
startar.
TIPS! Kraterfyllnaden upphör när pistolkontakten släpps upp. Hålls kontakten istället
intryckt längre tid fortsätter svetsning med kraterfyllnadens slutdata (streckade
linjen).

-- Aktivering av 4--takt utförs i huvudmenyn.

Kraterfyllnad

Kraterfyllnad gör det lättare att undvika porer, varmsprickor och kraterbildning i
arbetsstycket vid svetsslut.

-- Inställningen av kraterfyllnadstid utförs i inställningsmenyn.

V armstart “Hot start”

Varmstart “Hot start” ökar svetsströmmen under en inställbar tid i början av svetsför-­loppet, detta minskar risken för bindfel i början av svetsfogen.

-- Inställning av varmstartstid utförs i inställningsmenyn.

Krypstart

Krypstart innebär att tråden ma tas med 50 % av inställd hastighet tills dess den får
elektrisk kontakt med arbetstycket.

-- Aktivering av krypstart utförs i huvudmenyn.

Gasspola

Gasspolningsfunktionen används vid mätning av gasflödet eller för att spola
gasslangarna rena från eventuell luft och fukt innan svetsningen påbörjas.
Gasspolningen pågår så länge knappen hålls intryckt och utförs utan att spänning
och trådmatning går igång.

-- Aktivering av gasspolning utförs i huvudmenyn.

bi08migs4

-- 1 0 --

SE

Kalltrådsmatning

Kalltrådsmatning används när man vill mata fram tråd utan att svetsspänningen går
till. Tråden matas så länge knappen hålls intryckt.

-- Aktivering av kalltrådsmatning utförs i huvudmenyn.

Synergi

Varje kombination av trådtyp, tråddiameter och gasmix kräver sitt unika förhållande
mellan trådmatningshastighet och spänning (ljusbågslängd) för att erhålla en stabil
fungerande ljusbåge. Spänningen (ljusbågslängden) följer automatiskt “med” enligt
den förprogramm erade synerginlinjen du har valt, vilket gör det mycket lättare att
snabbt hitta rätt svetsparametrar. Sambandet mellan trådmatningshastighet och
övriga parametrar kallas synergilinje.

Synergi TILL:
huvudmenyn visar inställd trådmatning samt positiv
respektive negativ avvikelse från synergilinjens
spänning.

Positiv avvikelse visas med en stapel ovanför SYN,
negativ visas nedanför.

Synergi FRÅN:
huvudmenyn visar inställt värde på spänning och trådmatning.

-- Aktivering av synergi utförs i huvudmenyn.
Synerglinjepaket
Det synergilinjepaket som levereras med maskinen heter “Standard synergic lines”

och innehåller de 33 mest frekventa synergilinjerna.
Det går även att beställa andra paket av synergilinjer, men de måste installeras av

en auktoriserad ESAB servicetekniker.

Induktans

Högre induktans ger en mer utfluten svets och mindre sprut. Lägre induktans ger ett
hårdare ljud och en stabil koncentrerad ljusbåge.

-- Inställning av induktans utförs i inställningsmenyn.

Gasförströmning

Gasförströmning anger hur lång tid man vill att skyddsgasen ska strömma innan
ljusbågen tänds.

-- Inställningen av gasförströmningstid utförs i inställningsmenyn.

Efterbrinntid

Efterbrinntid är en fördröjning mellan tidpunkten då tråden börjar bromsas till dess
strömkällan stänger av svetsspänningen. En för kort efterbrinntid ger ett långt
trådutstick efter avslutad svetsning med risk för att tråden kan frysa fast i smältan.
En lång efterbrinntid ger ett kortare utstick och ökad risk för att ljusbågen ska brinna
upp i kontaktmunstycket.

-- Inställningen av efterbrinntid utförs i inställningsmenyn.

bi08migs4

-- 1 1 --

SE

Gasefterströmning

Gasefterströmning anger hur lång tid man vill att skyddsgasen ska strömma efter att
ljusbågen släckts.

-- Inställningen av gasefterströmningstid utförs i inställningsmenyn.

Byte av triggerdata

Med denna funktion är det möjligt att med hjälp av en dubbelklickning på
svetspistolens avtryckare (trigger) byta till olika förinställda svetsdataalternativ.

Växlingarna sker mellan minnespositionerna 1, 2 och 3. (se under kapitel 7
“minneshantering”) Om det inte finns någon data i minnesposition 2 hoppar man
istället mellan position 1 och 3.

M / U BÅGE -- Växlingar mellan minnespositioner kan ske före, efter eller under
pågående svetsning.

U BÅGE -- Växlingar mellan minnespositioner kan endast ske före eller efter
svetsning.

-- Aktivering av triggerdatabyte utförs i konfigurationsmenyn.

AVC--matarenhet

Vid aktivering av denna funktion är det möjligt att använda en bågspänningskontrol­lerad matarenhet (Off--The--Arc feeder), där bågspänningen från strömkällan
används som matningsspänningen till matarenheten.

Kontakta auktoriserad ESAB servicetekniker för att få denna funktion aktiverad.

-- Aktivering av AVC-- m atarenhet utförs i konfigurationsmenyn.

Punktsvetsning

Punktsvetsning används när man vill punktsvetsa ihop tunna plåtar.

-- Aktivering och inställning av punktsvetsning utförs i inställningsmenyn.

Spänning

Ökad spänning ökar båglängden och ger en varmare och bredare sträng.
Oberoende av vilken meny som visas kan man alltid ändra inställningsvärdet på

spänning. Värdet visas i huvudmenyn eller valmenyn.

Trådmatningshastighet

Med trådmatningshastighet anges en matningshastighet (m/min) för tråden.
Oberoende av vilken meny som visas kan man alltid ändra inställningsvärdet på

trådmatningshastigheten. Värdet visas i huvudmenyn eller valmenyn.

bi08migs4

-- 1 2 --

SE

4 MMA--SVETSNING

MMA-- svetsning kallas även svetsning med belagda elektroder. När ljusbågen tänds
smälter den elektroden varvid höljet bildar skyddande slagg.

4.1 Inställningar

Inställningar Inställningsområde Inställningssteg Värde vid leverans

Varmstart “Hotstart”
Varmstarttid “Hot start” 1--30 1 10
Bågtryck “Arc force” 0--10 0,5 3

2)

Ström
Måttenhet METRISK eller TUM -- METRISK
Aktiv panel AV eller PÅ -- PÅ
Spara automatiskt
Gränsvärden
Kodlås

3)

3)

1)

3)

FRÅN eller TILL -- FRÅN

16 -- 500 A 1A 164 A

AV eller PÅ -- AV
AV eller PÅ -- AV
AV eller PÅ -- AV

1)

) Denna funktion går inte att ändra under pågående svetsning.

2)

Maximal ström beroende på vilken maskintyp som används.

3)

Kontakta auktoriserad ESAB servicetekniker för att få denna funktion aktiverad.

Synergilinjen vid leverans rutil tråd 4.0 mm.

V armstart “Hot start”

Varmstart “Hot start” ökar svetsströmmen under en inställbar tid i början av svetsför-­loppet, detta minskar risken för bindfel i början av svetsfogen.

-- Inställning av varmstartstid utförs i inställningsmenyn.

Bågtryck “Arc force”

Bågtryck “Arc force” har betydelse för hur strömmen ändras vid en förändring av
båglängden. Ett lägre värde ger en lugnare ljusbåge med mindre sprut.

-- Inställning av bågtryck utförs i inställningsmenyn.

Ström

Högre ström ger en bredare och djupare inträngning i arbetsstycket.
Oberoende av vilken meny som visas kan man alltid ändra inställningsvärdet på

strömmen. Värdet visas i huvudmenyn eller valmenyn.

bi08mmas6

-- 1 3 --

SE

5 KOLBÅGSMEJSLING

Vid kolbågsmejsling används en elektrod som består av en kolstav med kopparhölje.
Mellan kolstaven och arbetsstycket bildas en ljusbåge som smälter materialet. Luft
tillförs så det smälta materialet blåses bort.

5.1 Inställningar

Inställningar Inställningsområde Inställningssteg Värde vid leverans

Elektroddiameter 4,0--8,0 mm 1mm 4,0 mm
Spänning 8--60 V 0,25 V (Visas med en

decimal.)

Elektroddiameter

Större elektroddiameter ger en bredare och djupare inträngning i arbetsstycket.

Spänning

Högre spänning ger en br edar e och djupare inträngning i arbetsstycket.

37,0 V

bi08gougings

-- 1 4 --

SE

6 GENERELLA FUNKTIONER

6.1 Fjärrdon

Aristomaskiner med inbyggd inställningspanel ska ha programversion 1.21 eller
högre för att fjärrdonet ska fungera korrekt.

Inställningspanelens uppträdande vid anslutning av fjärrdon

S Displayen fryses i den meny man står i när man ansluter fjärrdon.

Mät-- och inställningsvärdena uppdateras, men visas endast i de menyer som
värdena kan visas.

S Vid visning av en felindikeringssymbol kan man inte trycka bort den förrän

fjärrdon är bortkopplad.

S Vid 10--programsfjärrdon växlar man mellan minnespositionerna 1, 2, 3, 4, 5 6,

7, 8, 9 och 10. Är minnesposition 2 tom behålls värdena från position 1. Se
vidare under kapitel 7 “minneshantering”.

6.2 Inställningar

Aktiv panel

När ett fjärrdon är anslutet kan man ställa in ström eller spänning och trådmatning
med inställningspanelen eller fjärrdonet.

Observera: funktionen måste aktiveras innan fjärrdonet ansluts.

-- Aktivering av aktiv panel utförs i konfigurationsmenyn.

Spara automatiskt

Om en svetsdatauppsättning är återkallad från svetsdataminnet och man ändrar
inställningarna, kommer ändringarna att automatiskt lagras när man återkallar en ny
svetsdatauppsättning från minnet.

Kontakta auktoriserad ESAB servicetekniker för att få denna funktion aktiverad.

-- Aktivering av auto spara utförs i konfigurationsmenyn.

Gränsvärden

I denna funktion kan man ange max -- och minvärde för trådmatning / ström eller
spänning. Gränsvärden kan sparas i de 5 första minnespositionerna i
svetsdataminnet .

Kontakta auktoriserad ESAB servicetekniker för att få denna funktion aktiverad.

-- Aktivering av gränser utförs i konfigurationsmenyn.

Kodlås

I denna funktion kan man låsa inställningsmenyn och då kan man endast komma åt
huvudmenyn och mätmenyn, se vidare under kapitel 8 “Kodlås”.

Kontakta auktoriserad ESAB servicetekniker för att få denna funktion aktiverad.

-- Aktivering av kodlås utförs i konfigurationsmenyn.

bi08gens7

-- 1 5 --

SE

7 MINNESHANTERING

I minnesmenyn kan olika svetsdata skapade i arbetsminnet lagras. Man kan lagra
upp till 10 olika svetsdatauppsättningar.

7.1 Lagra svetsdata

S Ställ in en svetsdatauppsättning i arbetsminnet.

S Tryck på för att komma till “valmenyn” och sedan på för att

komma till aktuella inställningar.

Kontrollera att svetsdatainställningarna är korrekta.

S Tryck på för att komma till minnesmenyn.

S Tryck på tills du kommer till den minnesposition du vill lagra

svetsdatauppsättningen i, exempelvis position 2.

S Tryck på

andra minnespositionerna är tomma.

, nu finns en lagrad svetsdatauppsättning i minnesposition 2. De

bi08mins8

-- 1 6 --

SE

7.2 Återkalla svetsdata

S Tryck på för att komma till valmenyn och sedan på för att komma

till aktuella inställningar.

S Tryck på för att komma till minnesmenyn.

S Välj vilken minnesposition du vill återkalla exempelvis position 2. Tryck på

tills du kommer till position 2.

S Tryck på för att återkalla minnesposition 2. F öljande fråga kommer fram:

S Tryck på “JA” om du vill återkalla svetsdata från minnesposition 2 och ändra de

aktuella inställningarna som finns i arbetsminnet. (Om du ångrar dig tryck “NEJ”)

Denna ikon i huvudmenyn visar vilken
minnesposition som är återkallad.

bi08mins8

-- 1 7 --

SE

7.3 Radera svetsdata

S Tryck på för att komma till valmenyn och sedan på för att komma

till aktuella inställningar.

S Tryck på för att komma till minnesmenyn.

S Välj vilken minnesposition du vill radera exempelvis position 2. Tryck på

tills du kommer till position 2.

S Tryck på för att radera minnesposition 2. Följande fråga kommer fram.

S Tryck på “JA” om du vill radera svetsdata från minnesposition 2, (om du ångrar

dig tryck “NEJ”). I minnesposition 2 är det nu tomt.

8LÅSKOD

Kontakta auktoriserad ESAB servicetekniker för att få låskoden aktiverad.

S Tryck på för att komma till låskodsmenyn.

S Välj första siffran i pinkoden genom att trycka på för att komma till rätt siffra.

S Tryck på , nu är första siffran lagrad, gör på samma sätt med de

nästföljande siffrorna.

S Tryck på för att låsa upp inställningspanelen.

bi08mins8

-- 1 8 --

SE

9FELKODER

Felkoder används för att påvisa att det har uppstått ett fel i utrustningen. Den anges i
displayen som en symbol som ser ut på följande sätt:

Felkoderna uppdateras efter 3 sekunder. Den översta siffran i symbolen
beskriver vilken felkodsnummer det är, se under punkt 9.1.Den
nedersta siffran beskriver i vilken enhet felet ligger.

Ovanstående symbol visar att inställningspanelen (0) har tappat kontakten med
strömkällan.

Har flera fel detekterats, visas endast koden för det sist inträffade felet.
För att få bort symbolen från displayen tryck på någon funktionsknapp.
Symbolen har ett fast eller ett blinkande sken beroende på feltyp.

Blinkande symbol markeras med “o” i felkodslistan.

9.1 Felkodslista

0 = inställningspanel 3 = trådmatarenhet
1 = kylaggregat 4 = fjärrdon
2 = strömkälla

Fel-

Beskrivning 0 1 2 3 4

kod

1 Minnesfel EPROM x x x x x
2 Minnesfel RAM x x x x
3 Minnesfel extern RAM x x
4 Matningspänning 5V x x
5 Hög likmellanspänning x
6 Hög temperatur x x
8 Matningspänning 1* x x x x x

9 Matningspänning 2* x x x
10 Matningspänning 3* x
11 Trådhastighetsservo x
12 Kommunikationsfel (varning) x x x x x
14 Kommunikationsfel (busoff) x x
15 Förlorade meddelanden x x x x
16 Hög tomgångsspänning x
17 Förlorat kontakten med matarenheten o
18 Förlorat kontakten med strömkällan o
19 Felaktiga inställningsvärden i extern RAM x
20 Minnesalokeringsfel x
22 Spill i sändarbuffer x x
23 Spill i mottagarbuffer x x
26 Watch dog x x x
27 Slut på tråd o
28 Spill i stacken x x x x
29 Inget vattenflöde o

bi08fels9

-- 1 9 --

SE

Fel­kod

31 Inget svar från displayenheten x
32 Inget gasflöde o

Enhet Spänning 1* Spänning 2* Spänning 3*

Kylaggregat +24V
Inställningspanel +3 V
Strömkälla +15 V --15V +24V
Trådmatarenhet 30/48--4

Trådmatarenhet 30L--4
Fjärrdon +12 V +10 V

+15 V
+15 V

+ 20V
+ 60V

9.2 Beskrivning av felkoder

Felkod Beskrivning

1 Programminnesfel (EPROM)

Programminnet är skadat.
Inga funktioner spärras av detta fel.

Åtgärd: Starta om maskinen. Kvarstår felet, tillkalla servicetekniker.

2 Fel i mikroprocessorns RAM

Mikroprocessorn klarar inte av att skriva/läsa till det interna minnet.
Inga funktioner spärras av detta fel.

Åtgärd: Starta om maskinen. Kvarstår felet, tillkalla servicetekniker.

3 Fel i externt RAM

Mikroprocessorn klarar inte av att skriva/läsa till det externa minnet.
Inga funktioner spärras av detta fel.

Åtgärd: Starta om maskinen. Kvarstår felet, tillkalla servicetekniker.

4 Spänningsfall i 5 V matningsspänning

Matningsspänningen är för låg.
Pågående svetsprocess stoppas och start förhindras.

Åtgärd: Spänningsfrånslag krävs för återställning. Kvarstår felet, tillkalla servicetekniker.

5 Likmellanspänning utanför gränsvärde

Spänningen är för hög eller för låg. För hög spänning kan bero på kraftfulla transienter på
nätet eller svagt nät (hög induktans i nätet eller en fas borta).

Strömkällan stoppas och kan ej startas.

Åtgärd: Spänningsfrånslag krävs för återställning. Kvarstår felet, tillkalla servicetekniker.

6 Hög temperatur

Temperaturvakt har löst ut.
Pågående svetsprocess stoppas och det går ej att starta förrän temperaturvakten har sla-

git till igen.
Åtgärd: Kontrollera att kylluftsintaget / utsläppet ej är igensatt eller nedsmutsat. Kontrolle-

ra även att arbetscykeln, så att den ej överskrider märkdata.

8 Matningsspänning +24V, (kylaggregat)

För hög eller för låg matningsspänning.

Åtgärd: Tillkalla servicetekniker.

43210Beskrivning

bi08fels9

-- 2 0 --

SE

Felkod Beskrivning

8 Låg batterispänning+3V, (inställningspanel)

För låg batterispänning. Om inte batteriet byts så försvinner all lagrad data.
Inga funktioner spärras av detta fel.

Åtgärd: Tillkalla servicetekniker för byte av batteri.

8 Matningsspänning +15V, (matarenhet och strömkälla)

För hög eller för låg matningsspänning.

Åtgärd: Tillkalla servicetekniker.

8 Matningsspänning +13V, (fjärrdon)

För hög eller för låg matningsspänning.

Åtgärd: Tillkalla servicetekniker.

9 Matningsspänning --15V, (strömkälla)

För hög eller för låg matningsspänning.

Åtgärd: Tillkalla servicetekniker.

9 Matningsspänning +20V, +60V, (matarenhet)

För hög eller för låg matningsspänning.

Åtgärd: Tillkalla servicetekniker.

9 Matningsspänning +10V, (fjärdon)

För hög eller för låg matningsspänning.

Åtgärd: Tillkalla servicetekniker.

10 Matningsspänning +24V

För hög eller för låg matningsspänning.

Åtgärd: Tillkalla servicetekniker.

11 Trådhastighet

Trådhastigheten avviker från inställt värde.
När felet uppstår stannar trådmatningen.

Åtgärd: Tillkalla servicetekniker.

12 Kommunikationsfel (varning)

Belastningen på systemets CAN--buss är tillfälligt för hög.
Strömkälla / matarenhet kan ha förlorat kontakten med inställningspanelen.
Åtgärd: Se över utrustningen så att endast en matarenhet eller fjärrdon är inkopplad.

Kvarstår felet, tillkalla servicetekniker.

14 Kommunikationsfel

Systemets CAN--buss har tillfälligt upphört att fungera på grund av för hög belastning.
Pågående svetsprocess stoppas.
Åtgärd: Se över utrustningen så att endast en matarenhet eller fjärrdon är inkopplad.

Spänningsfrånslag krävs för återställning. Kvarstår felet, tillkalla servicetekniker.

15 Förlorade meddelanden

Mikroprocessorn klarar inte av att bearbeta inkommande meddelanden i tillräckligt hög takt
och information har förlorats.

Åtgärd: Spänningsfrånslag krävs för återställning. Kvarstår felet, tillkalla servicetekniker.

16 Hög tomgångsspänning

Tomgångsspänningen har varit för hög.
Åtgärd: Spänningsfrånslag krävs för återställning. Kvarstår felet, tillkalla servicetekniker.

bi08fels9

-- 2 1 --

SE

Felkod Beskrivning

17 Förlorat kontakten

Inställningspanelen har förlorat kontakten med matarenheten.
Pågående svetsprocess stoppas.

Åtgärd: Kontrollera kablaget. Kvarstår felet, tillkalla servicetekniker.

18 Förlorat kontakten

Inställningspanelen har förlorat kontakten med strömkällan.
Pågående svetsprocess stoppas.

Åtgärd: Kontrollera kablaget. Kvarstår felet, tillkalla servicetekniker.

19 Felaktiga inställningsvärden i extern RAM

Felet detekteras om det står felaktig information i det batteriuppbackade minnet.

Åtgärd: Felet åtgärdar sig själv, men lagrad data i aktuell minnesposition försvinner.

20 Minnesalokeringsfel

Mikroprocessorn klarar inte att reservera tillräckligt med minne.
Felet kommer att orsaka felkod 26.

Åtgärd: Tillkalla servicetekniker.

22 Spill i sändarbuffer

Inställningspanelen hinner inte sända information till de andra enheterna i tillräcklig hög
takt.

Åtgärd: Spänningsfrånslag krävs för återställning.

23 Spill i mottagarbuffer

Inställningspanelen hinner inte bearbeta information från de andra enheterna i tillräcklig
hög takt.

Åtgärd: Spänningsfrånslag krävs för återställning.

26 Watchdog

Något har förhindrat processorn att utföra sina normala uppgifter i programmet.
Programmet startas om automatiskt. Pågående svetsprocess kommar att stoppas. Inga

funktioner spärras av detta fel.

Åtgärd: Upprepas felet, tillkalla servicetekniker.

27 Slut på tråd (matarenhet)

Trådmatarenheten matar inte fram någon tråd. Pågående svetsprocess kommer att stop­pas och förhindrar svetsstart.

Åtgärd: Fyll på ny tråd.

28 Spill i stacken

Programexekveringen fungerar inte.

Åtgärd: Spänningsfrånslag krävs för återställning. Kvarstår felet, tillkalla servicetekniker.

29 Inget vattenföde

Flödesvakten har löst ut.
Pågående svetsprocess stoppas och start förhindras.

Åtgärd: Kontrollera kylvattenkrets och pump.

31 Inget svar från displayenheten

Mikroprocessorn har inte kontakt med displaykortet.

Åtgärd: Tillkalla servicetekniker.

32 Inget gasföde

Gasflödet har underskridit 6 l/min. Start förhindras.
Åtgärd: Kontrollera gasventil, slangar och kopplingar.

bi08fels9

-- 2 2 --

SE

10 RESERVDELSBESTÄLLNING

OBS!

Samtliga garantiåtaganden från leverantören upphör att gälla om kunden själv under
garantitiden gör ingrepp i produkten för att åtgärda eventuella fel.

Reservdelar beställs genom närmaste ESAB--representant, se sista sidan på denna
publikation.

bi08fels9

-- 2 3 --

Schema

bi03e11a

-- 2 4 --

Control panel MA6

Beställningsnummer

Ordering no. Denomination

0458 535 886 Control panel MA6
0458 854 170 Instruction manual SE

0458 854 171 Instruction manual DK
0458 854 172 Instruction manual NO
0458 854 173 Instruction manual FI
0458 854 174 Instruction manual GB
0458 854 175 Instruction manual DE
0458 854 176 Instruction manual FR
0458 854 177 Instruction manual NL
0458 854 178 Instruction manual ES
0458 854 179 Instruction manual IT
0458 854 180 Instruction manual PT
0458 854 181 Instruction manual GR
0458 854 182 Instruction manual PL
0458 854 183 Instruction manual HU
0458 854 184 Instruction manual CZ
0458 854 127 Instruction manual RU, GB

0458 854 990 Spare parts list

The instruction manuals and the spare parts list are available on the Internet at www.esab.com
Under ”Products” and ”Welding & cutting equipment”, you will find a link to the page where you can
both search for and download instructions and spare parts lists.

bi03o11a

-- 2 5 -­Edition 051003

P

-- 2 6 --

P

-- 2 7 --

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna--Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V .
Brussels
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Prague
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Copenhagen--Valby
Tel:[phone]
Fax:[phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel:[phone]
Fax:[phone]

GERMANY

ESAB GmbH
Solingen
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel:[phone]
Fax:[phone]

ITALY

ESAB Saldatura S.p.A.
Mesero (Mi)
Tel:[phone]
Fax:[phone]

THE NETHERLANDS

ESAB Nederland B.V.
Utrecht
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel:[phone]
Fax:[phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel:[phone]
Fax:[phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel:[phone]
Fax:[phone]

ESAB International AB
Gothenburg
Tel:[phone]
Fax:[phone]

SWITZERLAND

ESAB AG
Dietikon
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem--MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
Shah Alam Selangor
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel:[phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Representative offices

BULGARIA

ESAB Representative Office
Sofia
Tel/Fax: [phone]

EGYPT

ESAB Egypt
Dokki--Cairo
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Representative Office
Bucharest
Tel/Fax: [phone]

RUSSIA--CIS

ESAB Representative Office
Moscow
Tel:[phone]
Fax: [phone]

ESAB Representative Office
St Petersburg
Tel:[phone]
Fax: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

ESAB AB
SE--695 81 LAXÅ
SWEDEN
Phone [phone]

www.esab.com

041227
