Control panel M2

Bruksanvisning

0458 853 070 SE 060726

1 INTRODUKTION 3...................................................

1.1 Elektrod eller tråd? 3........................................................

1.2 Inställningspanel 3..........................................................

1.3 Fjärrdon 3..................................................................

1.4 Inställningar 3..............................................................

2 FELINDIKERING 5...................................................

3 RESERVDELSBESTÄLLNING 5.......................................

SCHEMA 6.............................................................

BESTÄLLNINGSNUMMER 7.............................................

Rätt till ändring av specifikationer utan avisering förbehålles.

TOCs

-- 2 --

1 INTRODUKTION

Denna manual beskriver handhavandet av inställningspanelen M2 somärplacerade i trådmatarenheterna AristoFeed 30--4 eller AristoFeed 48--4.

För allmän information om drift se strömkällans bruksanvisning.

1.1 Elektrod eller tråd?

Vid MIG/MAG--svetsning används en elektrod upplindad på en bobin (spole). I denna manual kallar vi genomgående denna typ av elektrod för tråd.

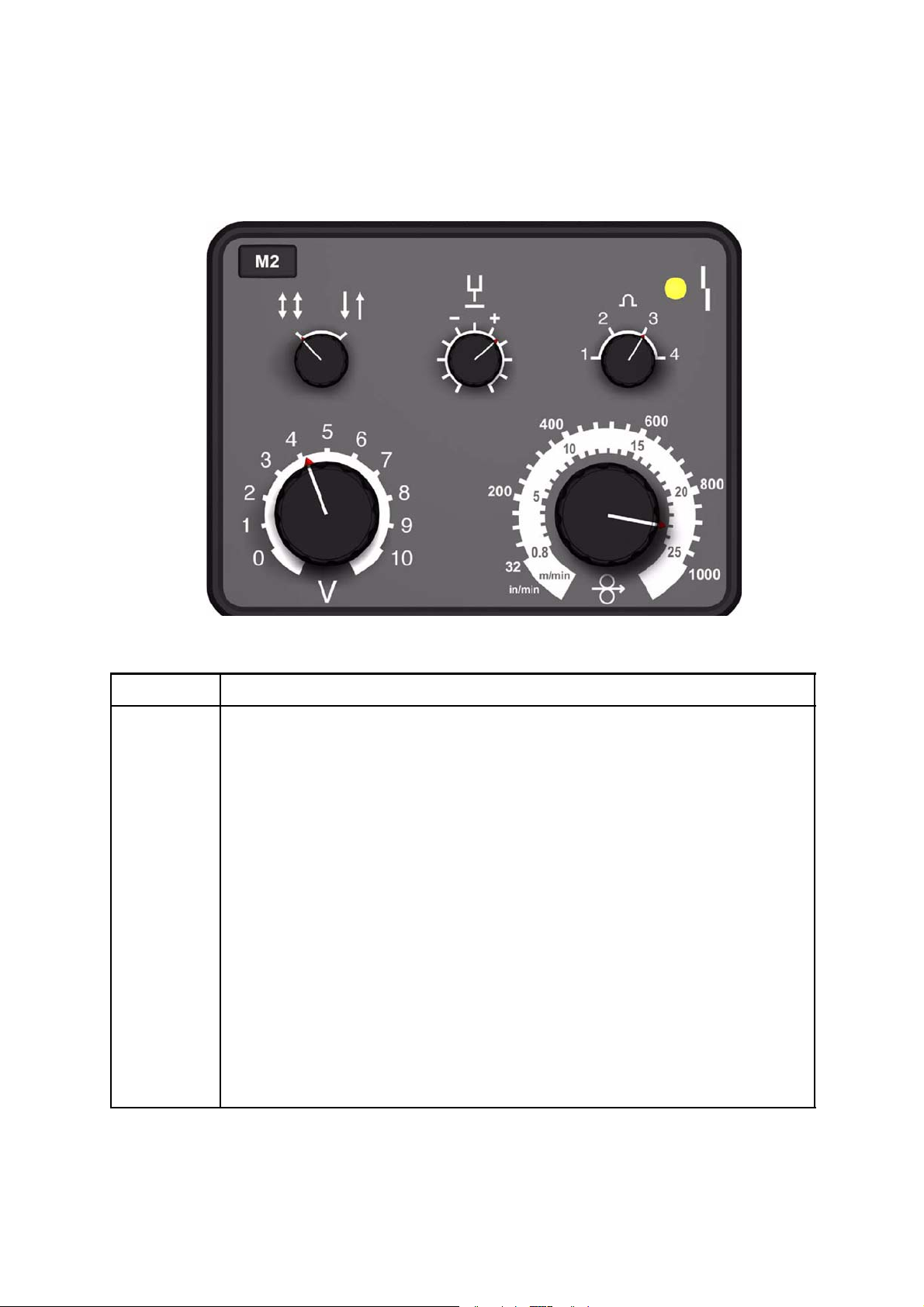

1.2 Inställningspanel

1 Ratt för inställning av 2 / 4--takt 2 Ratt för inställning av efterbrinntid 3 Gul indikeringslampa för indikering av fel 4 Ratt för inställning av induktans 5 Ratt för inställning av trådmatningshastighet 6 Ratt för inställning av spänning

1.3 Fjärrdon

Med ett fjärrdon kan man reglera svetsprocessens primära parametrar från en annan enhet än inställningspanelen.

Aristomaskiner med inbyggd inställningspanel ska ha programversion 1.21 eller högre för att fjärrdonet ska fungera korrekt.

Med ansluten fjärrdon är strömkällan i fjärrdonsläge, knappar och rattar blir spärrade. Funktionerna kan endast ställas in via fjärrdonet.

1.4 Inställningar

Inställningar Inställningsområde Inställningssteg

2/4--takt 2--takt eller 4--takt -Gasförströmning förinställd på 0.1 s ej inställbar Gasefterströmning förinställd på < 0.1 s ej inställbar Efterbrinntid 0,01 -- 0,35 s steglös Induktans -- 4 lägen Trådmatningshastighet 0,8 -- 25,0 m/min steglös Spänning 8--42V steglös

bi01d1sa

-- 3 --

2 --takt eller 4--takt

Vid 2--takt startar gasförstr ömning när pistolkontakten trycks in. Därefter startar svetsprocessen. När kontakten släpps upp avbryts svetsningen och gasefterströmning startar.

Vid 4--takt startar gasförstr öm ning när pistolkontakten trycks in. När pistolkontakten släpps upp startar svetsprocessen. När kontakten å ter trycks in sänks svetsdata till ett lägre värde. När pistolkontakten släpps avbryts svetsningen och gasefterströmning startar.

Gasförströmning

Gasförströmning är när skyddsgasen strömmar innan ljusbågen tänds.

Gasefterströmning

Gasefterströmning är när skyddsgasen strömmar efter att ljusbågen släckts.

Efterbrinntid

Efterbrinntid är en fördröjning mellan tidpunkten då tråden börjar bromsas till dess strömkällan stänger av svetsspänningen. En för kort efterbrinntid ger ett långt trådutstick efter avslutad svetsning med risk för att tråden kan frysa fast i smältan. En lång efterbrinntid ger ett kortare utstick och ökad risk för att ljusbågen ska brinna upp i kontaktmunstycket.

Induktans

Högre induktans ger en mer utfluten svets och mindre sprut. Lägre induktans ger ett hårdare ljud och en stabil koncentrerad ljusbåge.

Trådmatningshastighet

Med trådmatningshastighet anges en matningshastighet (m/min) för tråden.

Krypstart

Krypstart innebär att tr åden matas med 50 % av inställd hastighet tills dess den får elektrisk kontakt med arbetstycket.

Spänning

Ökad spänning ökar båglängden och ger en varmare och bredare sträng.

bi01d1sa

-- 4 --

2 FELINDIKERING

Indikeringslampan Orsak Åtgärd

Blinkar Inställningspanelen har förlorat kon-

takten med strömkällan eller trådmatarenheten

Flödesvakten har löst ut. S Kontrollera kylvattenflödet. Inget gasflöde S Kontrollera gasventil, slangar

Lyser Termovakten har löst ut. S Kontrollera om dammfiltret är

Svetsströmkällan får för hög nätspänning.

Lysdioden lyser / blinkar så länge som felet finns kvar, den kan endast återställas om felet repareras och maskinen omstartas.

S Kontrollera kablaget.

Spänningsfrånslag krävs för återställning.

och kopplingar.

igensatt.

S Kontrollera om nätspänningen är

rätt. Spänningsfrånslag krävs för återställning.

3 RESERVDELSBESTÄLLNING

OBS!

Samtliga garantiåtaganden från leverantören upphör att gälla om kunden själv under garantitiden gör ingrepp i produkten för att åtgärda eventuella fel.

Reservdelar beställs genom närmaste ESAB--representant, se sista sidan på denna publikation.

bi01d1sa

-- 5 --

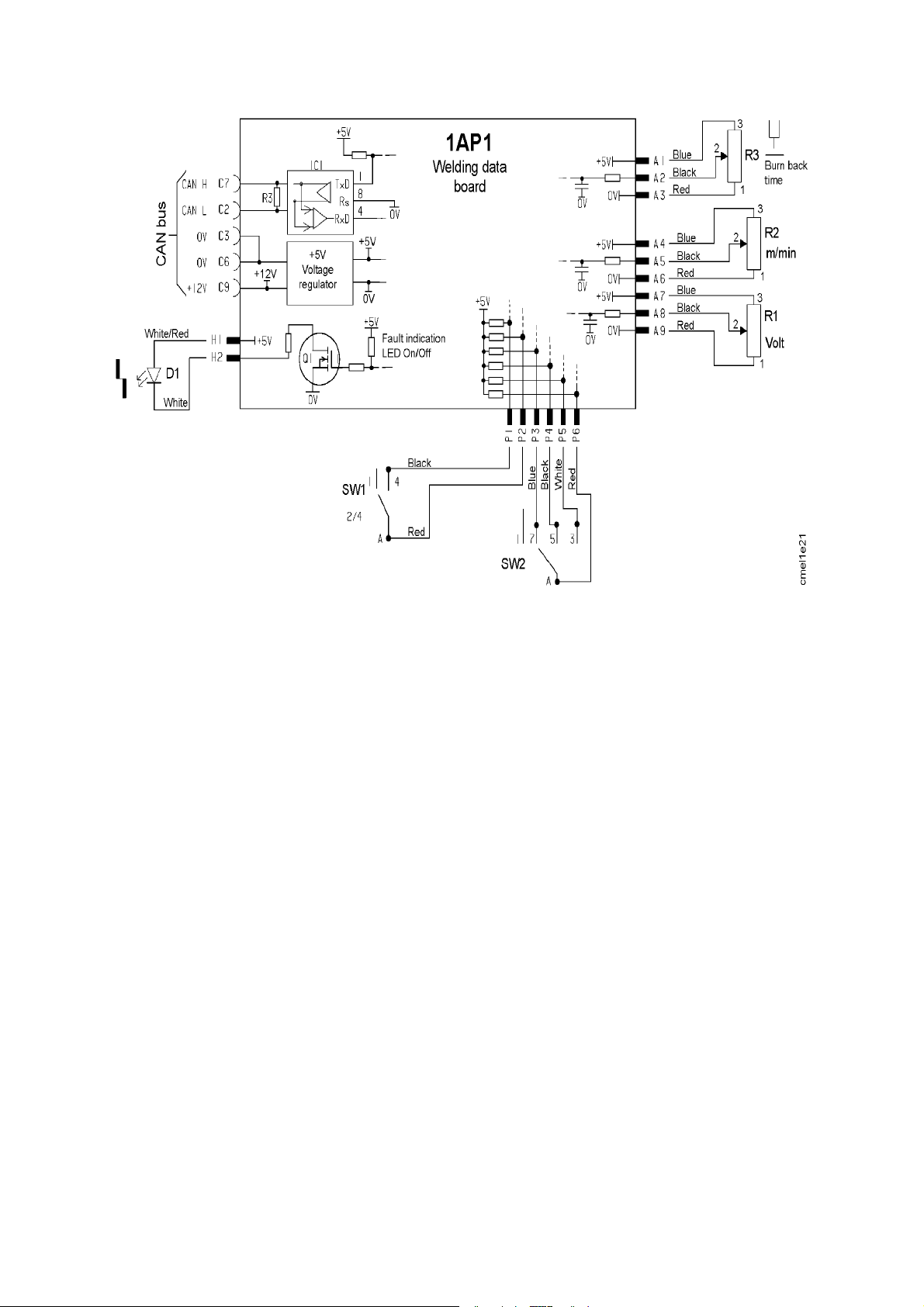

Schema

bi01e11a

-- 6 --

Control panel M2

Beställningsnummer

Ordering no. Denomination

0458 535 882 Control Panel M2 0458 853 070 Instruction manual SE

0458 853 071 Instruction manual DK 0458 853 072 Instruction manual NO 0458 853 073 Instruction manual FI 0458 853 074 Instruction manual GB 0458 853 075 Instruction manual DE 0458 853 076 Instruction manual FR 0458 853 077 Instruction manual NL 0458 853 078 Instruction manual ES 0458 853 079 Instruction manual IT 0458 853 080 Instruction manual PT 0458 853 081 Instruction manual GR 0458 853 082 Instruction manual PL 0458 853 083 Instruction manual HU 0458 853 084 Instruction manual CZ 0458 853 027 Instruction manual RU, GB

0458 818 990 Spare parts list control panel M2

The instruction manuals and the spare parts list are available on the Internet at www.esab.com Under ”Products” and ”Welding & cutting equipment”, you will find a link to the page where you can both search for and download instructions and spare parts lists.

bi01o

-- 7 -Edition 060726
