Caddy^® Tig 2200i AC/DC

使用说明书

Page 2

DECLARATION OF CONFORMITY According to The Low Voltage Directive 2006/95/EC, entering into force 16 January 2007 The EMC Directive 2004/108/EC, entering into force 20 July 2007

Type of equipment Welding power source

Type of designation etc. Tig 2200i AC/DC, from serial number 803 xxx xxxx (2008 w.3) Tig 2200i AC/DC is a member of the ESAB product family Caddy^®

Brand name or trade mark ESAB

Manufacturer or his authorised representatives established within the EEA: Name, address, phone, website: ESAB AB Lindholmsallén 9 Box 8004, 402 77 GÖTEBORG, Sweden Phone: +46 31 509 000, Website: www.esab.com

The following harmonised standard in force within the EEA has been used in the design: EN 60974-1, Arc welding equipment – Part 1: Welding power sources EN 60974-3, Arc welding equipment – Part 3: Arc striking and stabilizing devices EN 60974-10, Arc welding equipment – Part 10: Electromagnetic compatibility (EMC) requirements

Additional information: Restrictive use, Class A equipment, intended for use in locations other than residential.

By signing this document, the undersigned declares as manufacturer, or the manufacturer's authorised representative established within EEA, that the equipment in question complies with the safety requirements stated above.

Date 2012-07-31

Signature Flavio Santos Clarification

Position Global Director of Marketing and Product Portfolio Equipment

Page 3

1	安全		4
2	引言		6
	2.1	设备	6
	2.2	控制面板	6
3	技术	参数	6
4	安装		8
	4.1	提起说明	8
	4.2	地点	8
	4.3	主电源	8
5	操作		9
	5.1	接头和控题设备	9
	5.2	关键符号	9
	5.3	冷却装置接头	10
	5.4	打开电源	10
6	维护	·	0
	6.1	检查和清洁	10
7	故障	退踪	11
8	订购i	配件	11
9	拆卸	和废弃	11
组	装说明	\|	13
冬			14
а iT	购编与		16
1.1	火雪約冊 5		10
附	件		17

Page 4

1 安全

使用 ESAB

设备用户应最终负责确保操作本设备的任何人以及靠近该设备的人员都应遵守所有相关的安全预防措施。安全预防措施必须符合适用于此设备类型的所有要求。除遵守适用于工作场所的标准规章以外,还应遵守以下建议。必须由经过培训,且非常熟悉设备操作的人员进行所有工作。

设备操作不当可能会引起危险,而对操作员造成伤害,并损坏设备。

1. 使用本焊接设备的任何人必须熟知以下几点:
- 操作
- 紧急停车的位置
- 功能
- 相关的安全预防措施
- 焊接和记割
2. 操作员必须确保:
- 启动设备时,没有未经授权人员滞留在工作区域内。
- 击出电弧时,所有人员均已受应防护。
3. 工作场所必须:
- 适合于本目的
- 没有通风
4. 个人安全设备
- 始终穿戴推荐的个人安全设备,如防护眼镜、防燃服、安全手套。
- 请勿戴易于缠住或造成烫伤的松动配饰,如丝巾、手镯、耳环等。
5. 一般预防措施
- 确保回路电缆连接牢固。
- 只能由有资格的电团作在高压设备上工作。
- 配置适当的消防设备,对其进行清晰标记,并且置于方便的位置。
- 在设备运行期间,不得对其进行润滑和维护。

Page 5

螫生!

请勿使用电源解冻结冰的管道。

记心!

在已装或操作前,请阅读并理解本使用说明书。

[]心! 请勿在公用低压供电系统的住口区内使用 A 类设备。 由于1在传导干扰以及辐射干扰,在这些地点确保 A 出了回在很守了犹然及福朝了犹,在类设备的电磁兼容性会有潜在困难。

ESAB 能为您提供所有必需的焊接保护和配件。

Page 6

2 引言

本 Tig 2200i AC/DC 是一款 TIG 焊接电源设备,也可用于 MMA 焊接。可以用于交流电 (AC) 或直流电 (DC)。

可在 233 页上找到该产品的 ESAB 配件。

2.1 设备

本电源附带有以下配件:5m长的回路电缆、3m 长的主电源电缆、手提带、电缆支架、轴传送带、电源和控团面板使用手册。

2.2 控制面板

TA33 AC/DC

• TA34 AC/DC

有关控团面板的详细说明,请参阅相应的使用手册。

可以从 www.esab.com 网站上下载其他语言的使用说明书。

3 技术参数

Tig 2200i AC/DC
电源电压	230V, ±10%, 1~ 50/60 Hz
电源	Z最大 0.28 ohm
主电流 I最大 TIG I最大 MMA	27 A 25 A
空负荷功率焊接 6.5 分钟后进入省电模式时必需的功率	40 W
设置范围 TIG AC* / DC MMA	3 - 220 A 4 - 160 A
TIG AC/DC 允许的负载 20% 占空比 60% 占空比 100% 占空比	220 A / 18.8 V 150 A / 16.0 V 140 A / 15.6 V
MMA 允许的负载 30% 占空比 60% 占空比 100% 占空比	160 A / 26.4 V 120 A / 24.8 V 110 A / 24.4 V
点火电压 (U _pk )	11.5 kV

Page 7

Tig 2200i AC/DC
最大电流时的功率因素 TIG MMA	0.99 0.99
最大电流时的效率 TIG MMA	66 % 74 %
TIG 开路电压	55 - 60 V
MMA 开路电压辺 VRD	55 - 60 V <35 V
②作温度	-10 🛃 + 40°C
运输温度	-20 🛃 + 55°C
开路电路中的恒定声压	< 70 dB (A)
辺寸(I x b x h)	418 x 188 x 345 mm
重量	15.7 kg
保护气体最大压力	适用于 TIG 焊接的所有类型 5 巴
变压器绝缘等级	н
密记等级	IP 23
应用等级	S

_____________________________________

占空比

占空比是指在没有过载的某一负荷下,在十分钟内可进行焊接或 [2割的时间百分比。占空比适用于40°C。

密记等级

IP 代码指示密封等级,即防止固体物体进入或水渗透的防护程度。带 IP23 标记的设备在室内和户外均可使用。

应用等级

占空比是指在没有过载的某一负荷下,在十分钟内可进行焊接的时间百分比。 S 占空比适用于 40°C。

主电源,Z_最大

最大允许的网络线阻抗符合 IEC 61000-3-11 标准。

Page 8

4 安装

必须由专业人员进行安装。

記心本产品适用于工业用途。在民用环境中使用可能会引起无线电干扰。采取适当的预防措施是用户的责任。

4.1 提起说明

如图所示安装手提带,并用手提带提起电源。

4.2 地点

将本焊接电源放置其通风出入口不会被阻挡的地方。

4.3 主电源

检查是否将焊接电源连接圆正确的主电源电压,以及是否受正确尺寸保险丝的保护。必须按规定进行接地保护连接。

铭牌上有电源连接数据

建议的保险丝边寸和电缆最边面积

Tig 2200i AC/DC	TIG	MMA
电源电压	230 V $\pm$ 10 %,1 $\sim$	230 V $\pm$ 10 %,1 $\sim$
电源频率	50 Hz	50 Hz
电源电缆面积 mm ²	3G2.5	3G2.5
相电流 I RMS	14 A	15 A
保险丝
反激增	16 A	16 A
С МСВ 型	16 A	16 A

注意!上述电源电缆面积和保险丝尺寸依照瑞典法规而辽。请遵照相关国辽规辽使用本焊接电源。

Page 9

5 操作

请在以下页面找到处置过设备的通用安全法规:页 220。请在开始使用过设备之前进行通读!

5.1 接头和控制设备

1 远程控记装置接头
2 控心面板(请参阅相关的使用手册)
3 喷灯接头
4 喷灯保护气体接头
5 焊接电缆或喷灯接头

回路电缆接头
7 电源开关
- 电源电缆
- 保护气体接头

5.2 关键符号

Page 10

5.3 冷却装置接头

只有具备适当电气知识(获得授权)的人员可以拆卸过全板,进行焊接设备的连接或其他服务、维护或修理工作。

请参阅第 229 上的安装说明。

注意!如果连接喷灯或连接电缆有4 米长或更长,请务必加满冷却^[]。

5.4 打开电源

将电源开关打20位置 1,即可打开电源。

将电源开关打过位置 0,即可关闭电源。

无论电源是突然断开还是以正常方式关闭,都会储存焊接数据,以便在下次启动装置时可用。

6 维护

②期维护对于 ③全、可靠运行很重要。

只有具备适当电气知识(获得授权)的人员可以拆卸过全板,进行焊接设备的连接或其他服务、维护或修理工作。

企!

在质保期内,辽户为了矫正任何缺陷而试图操作本产品,供应商的所有保证承诺将终止。

6.1 检查和清洁

电源

定期检查本焊接电源是否被灰尘阻塞。

清洁频率和方法视以下情况而定: 焊接工艺、电弧燃烧时间、设备放置及周围环境。通常使用干燥压缩空气(减压)一年清理一次本电源便足够。

否因,进风口和出风口堵塞会造成设备过热。

焊接喷灯

为实现无故障焊接,应定期对焊接喷灯易磨损零部件进行清理和更换。

Page 11

7 故障跟踪

在召唤授权服务技术人员之前,请尝试以下建议检查方法。

故障类型	纠正措施
无电弧。	检查是否打开了电源开关。检查焊接供电电缆和回路电缆是否正确连接。检查电流值是否设置正确。检查电源。
焊接期间焊接电流中断。	检查热断流器是否已触发。检查电源保险丝。
热断流器频繁触发。	• 确保未超出焊接电源的额定参数(即装置未过载)。
焊接性能不良。	检查焊接供电电缆和回路电缆是否正确连接。检查电流值是否设置正确。检查所使用的电极是否设置正确。检查气流。

8 订购配件

应当由获得授权的 ESAB 服务人员进行维修和电气工作。只能使用 ESAB 原厂备件和易磨损件。

Tig 2200i AC/DC is designed and tested in accordance with the international and European standards IEC/EN 60974-1, 60974-3 and IEC/EN 60974-10. It is the obligation of the service unit which has carried out the service or repair work to make sure that the product still conforms to the said standard.

可以通过就近的 ESAB 经销商订购备件,请参阅本出版物的最后一页。

9 拆卸和废弃

本焊接设备主要由钢、塑料和非铁金属圆成,务必依照当地环境法规进行处理。也必须依照当地环境法规处理冷却圆。

废旧电子设备请运往回收站进行处理! 依据《废旧电气和电子设备 2002/96/EC 号欧盟指令》以及相关国家的法律,达即使用寿命的电气和/或电子设备必须在回收站进行处理。作为负责处理设备的人员,获取经过批准的回收站的信息是您的责任。有关更多信息,请联系最近的 ESAB 经销商。

Page 12

NOTES

Page 13

Page 14

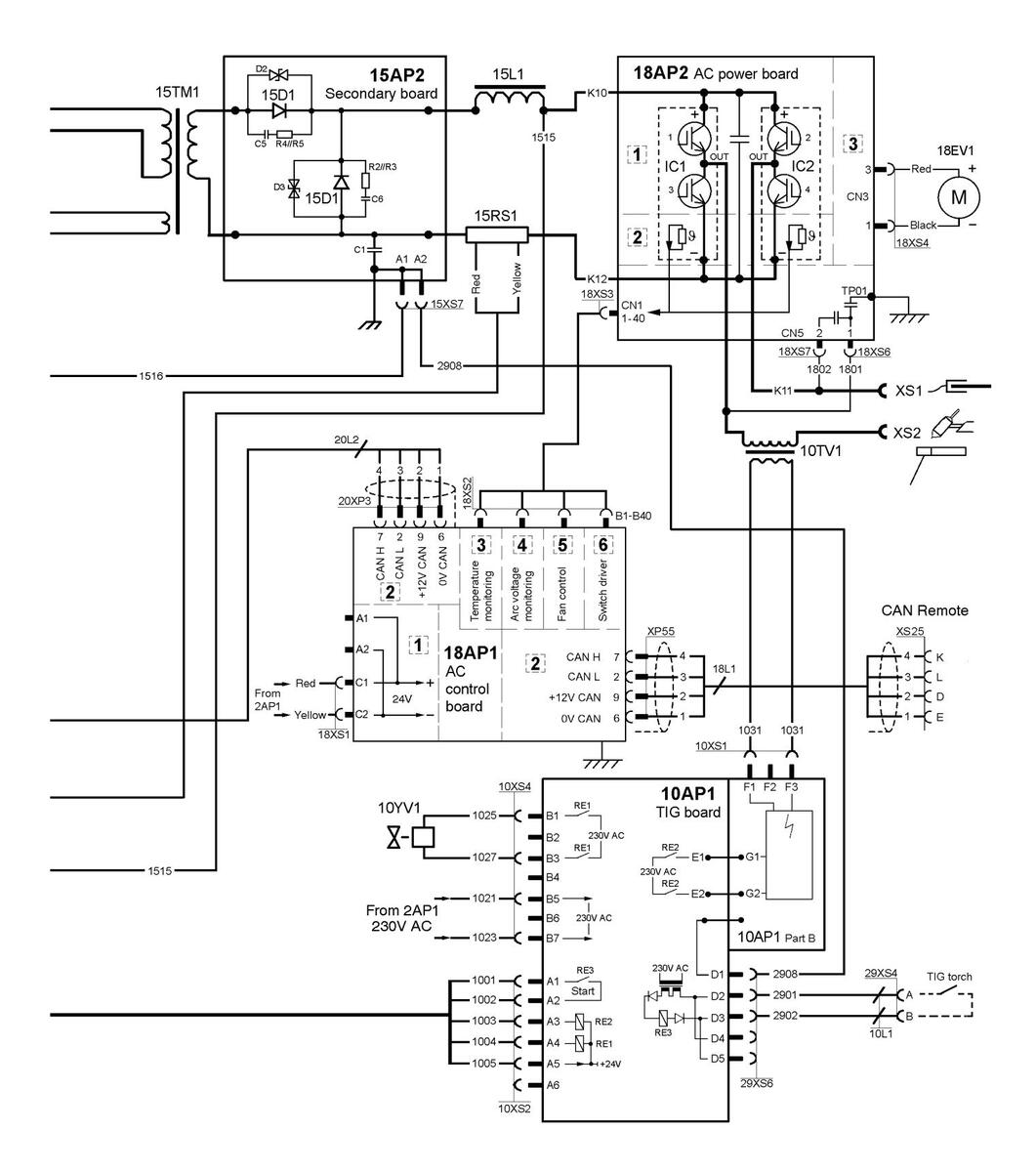

bt33e

匑

Page 15

Page 16

订购编号

Ordering no.	Denomination	Туре
0460 150 881	Welding power source	Caddy ^® Tig 2200i, AC/DC, TA33 AC/DC
0460 150 880	Welding power source	Caddy ^® Tig 2200i, AC/DC, TA34 AC/DC
0460 150 882	Welding power source	Caddy ^® Tig 2200i, AC/DC, TA33 AC/DC, MMA cable kit complete and Tig torch TXH200 4 m
0460 150 883	Welding power source	Caddy ^® Tig 2200i, AC/DC, TA34 AC/DC, MMA cable kit complete and Tig torch TXH200 4 m
0460 150 884	Welding power source	Caddy ^® Tig 2200i, AC/DC, TA34 AC/DC, MMA cable kit complete and Tig torch TXH250 4 m, Water cooler CoolMini, 2-wheel trolley

Filename	Denomination	Product
0459 839 013	Spare parts list	Welding power source, Tig 2200i AC/DC
0460 226	Instruction manual	Control panel, Caddy ^® TA33 AC/DC
0460 227	Instruction manual	Control panel, Caddy ^® TA34 AC/DC

Instruction manuals and the spare parts list are available on the Internet at www.esab.com

Page 17

附件

Remote control adapter RA12 12 pole For analogue remote controls to CAN based equipment.	0459 491 910
Remote control unit MTA1 CAN MIG/MAG: wire feed speed and voltage MMA: current and arc force TIG: current, pulse and background current	0459 491 880
Remote control unit M1 10Prog CAN Choice of on of 10 programs MIG/MAG: voltage deviation TIG and MMA: current deviation	0459 491 882
Remote control unit AT1 CAN	0459 491 883
Remote control unit AT1 CF CAN MMA and TIG: rough and fine setting of current.	0459 491 884
Welding cable kit	0700 006 884 0700 006 885
Remote cable CAN 4 pole - 12 pole 5 m 10 m 15 m 25 m 0.25 m	0459 544 880 0459 554 881 0459 554 882 0459 554 883 0459 554 884
