Caddy®

Tig 2200i AC/DC

Руководство по эксплуатации

0446 990 001  RU  20210504

Valid for: 111-xxx-xxxx

СОДЕРЖАНИЕ

1 БЕЗОПАСНОСТЬ

1.1 Значение символов

1.2 Правила техники безопасности

2 ВВЕДЕНИЕ

2.1 Оборудование

2.2 Панели управления
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
4 УСТАНОВКА

4.1 Расположение

4.2 Питание от сети
5 ОПЕРАЦИЯ

......................................................................................................................

...................................................................................................

..............................................................................

................................................................................................................................

............................................................................................................

...................................................................................................

.......................................................................................

..............................................................................................................................

............................................................................................................

..........................................................................................................

................................................................................................................................

5.1 Соединения и устройства управления

5.2 Условные обозначения

............................................................................................

5.3 Подсоединение к блоку охлаждения

5.4 Включение источника питания
6 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

6.1 Проверка и чистка

.....................................................................................................

...............................................................................

.........................................................................................

7 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
8 ЗАКАЗ ЗАПАСНЫХ ЧАСТЕЙ

ИНСТРУКЦИЯ ПО СБОРКЕ
ЭЛЕКТРИЧЕСКАЯ СХЕМА
НОМЕРА ДЛЯ ЗАКАЗА
ПРИНАДЛЕЖНОСТИ

.................................................................................................................

..................................................................................................................

........................................................................................................................

...........................................................................................................................

...................................................................................................

..................................................................

.....................................................................

......................................................................

3
3
3

7
7
7

8
10
10
10
12
12
13
13
13
14
14
15
16

17
18
20
21

0446 990 001

- 2 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

1 БЕЗОПАСНОСТЬ

1.1 Значение символов

При использовании в тексте руководства: Означает «Внимание!» Осторожно!

ОПАСНО!
Означает непосредственную опасность, которая, если ее не избежать, может
немедленно привести к серьезной травме или смерти.

ВНИМАНИЕ!
Означает потенциальную опасность, которая может привести к травме или
смерти.

ОСТОРОЖНО!
Означает опасности, которые могут привести к незначительным травмам.

ВНИМАНИЕ!

Перед использованием необходимо внимательно
ознакомиться с инструкцией и соблюдать указания на
табличках, требования техники безопасности на месте
эксплуатации и данные паспортов безопасности.

1.2 Правила техники безопасности

Пользователи оборудования компании ESAB несут полную ответственность за соблюдение
всеми лицами, работающими с оборудованием или вблизи от него, всех соответствующих мер
безопасности. Меры безопасности должны соответствовать требованиям, которые
распространяются на данный тип сварочного оборудования. В дополнение к стандартным
правилам, относящимся к рабочему месту, необходимо выполнять следующие рекомендации.

Все работы должны выполняться прошедшим обучение персоналом, хорошо знакомым с
эксплуатацией оборудования. Неправильная эксплуатация оборудования может привести к
возникновению опасных ситуаций, следствием которых может стать получение травм
оператором и повреждение оборудования.

1. Все лица, использующие оборудование, должны быть ознакомлены с:

• правилами его эксплуатации;

• расположением органов аварийного останова;

• их функционированием;

• соответствующими правилами техники безопасности;

• сваркой и резкой, а также другим применением оборудования.

2. Оператор должен убедиться в том, что:

• в пределах рабочей зоны оборудования, при его запуске, не
находятся люди, не имеющие соответствующего разрешения;

• при загорании дуги обеспечивается соответствующая защита
персонала.

3. Рабочее место:

• должно соответствовать выполняемой работе;

• не должно быть подвержено сквознякам.

4. Средства индивидуальной защиты:

• Во всех случаях используйте рекомендованные средства
индивидуальной защиты, такие как защитные очки, огнестойкую
одежду, защитные перчатки.

0446 990 001

- 3 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

• Запрещается носить незакрепленные предметы одежды и
украшения, такие как шейные платки, браслеты, кольца, и т.д.,
которые могут зацепиться за детали оборудования или вызвать
ожоги.

5. Общие меры безопасности:

• Убедитесь в том, что обратный кабель надежно закреплен.

• К работе с высоковольтным оборудованием может быть допущен

только квалифицированный электрик.

• Соответствующие средства пожаротушения должны быть четко
обозначены и находиться поблизости.

• Смазку или техническое обслуживание не следует выполнять во
время работы оборудования.

ВНИМАНИЕ!

Блоки подачи проволоки предназначены для использования с источниками питания
только в режиме MIG/MAG.

При использовании в любом другом режиме, например MMA, сварочный кабель
между блоком подачи проволоки и источником питания необходимо отсоединить,
иначе он будет находиться под напряжением.

При наличии охладителя ESAB

Используйте охлаждающую жидкость, рекомендованную компанией ESAB. Не
рекомендованные к использованию охлаждающие жидкости могут привести к повреждению
оборудования и угрожать безопасной эксплуатации продукции. В случае такого повреждения
все гарантийные обязательства компании ESAB теряют силу.

Номер для заказа рекомендованной охлаждающей жидкости ESAB: 0465720002.
Информация для заказа указана в главе «ПРИНАДЛЕЖНОСТИ» руководства по эксплуатации.

ВНИМАНИЕ!

Дуговая сварка и резка могут быть опасными для сварщика и других людей. При
выполнении сварки или резки примите меры предосторожности.

0446 990 001

- 4 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

ПОРАЖЕНИЕ ЭЛЕКТРИЧЕСКИМ ТОКОМ — может оказаться смертельным

• Не прикасайтесь к электрическим деталям или электродам,
находящимся под напряжением, открытыми участками кожи,
влажными перчатками или мокрой одеждой

• Обеспечьте индивидуальную изоляцию от земли и рабочего
оборудования.

• Обеспечьте безопасность вашего рабочего места.

ЭЛЕКТРИЧЕСКИЕ И МАГНИТНЫЕ ПОЛЯ — могут быть опасными для
здоровья

• Сварщики с кардиостимуляторами должны проконсультироваться с
лечащим врачом. Электромагнитные поля могут нарушать работу
некоторых типов кардиостимуляторов.

• Воздействие электромагнитных полей может вызывать другие
неизвестные нарушения здоровья.

• Для минимизации воздействия электромагнитных полей сварщики
должны выполнять следующую процедуру:
○ Расположите электрод и рабочие кабели с одной стороны

○ Присоединяйте рабочий кабель к заготовке как можно

от вас. По возможности закрепляйте их лентой. Не стойте
между кабелем горелки и рабочим кабелем. Запрещается
оборачивать кабель горелки или рабочий кабель вокруг
тела. Источник питания и кабели должны находиться как
можно дальше от тела сварщика.

ближе к области сварки.

ПАРЫ И ГАЗЫ — могут быть опасными для здоровья

• Держите голову в стороне от выделяющихся паров

• Используйте вентиляцию, вытяжку в районе горения дуги или и то и
другое, для того чтобы отвести пары и газы из зоны дыхания и из
участка в целом.

ИЗЛУЧЕНИЕ ДУГИ — может вызвать повреждение органов зрения и ожоги на
коже

• Обеспечьте защиту глаз и тела. Пользуйтесь правильно
подобранными сварочным щитком и светофильтрами, надевайте
защитную одежду

• Обеспечьте защиту стоящих рядом людей с помощью
соответствующих экранов или шторок

ШУМ — чрезмерный шум может привести к повреждению органов слуха

Пользуйтесь средствами защиты органов слуха. Применяйте наушники или другие
средства защиты органов слуха.

ПОДВИЖНЫЕ ДЕТАЛИ — могут быть причиной травм

• Следите, чтобы все дверцы, панели и крышки были закрыты и
зафиксированы. При необходимости снятия крышек для
техобслуживания и поиска неисправностей воспользуйтесь помощью
квалифицированного специалиста Установите панели и крышки и
закройте дверцы после технического обслуживания и перед запуском
двигателя.

• Перед установкой или подключением выключите двигатель.

• Следите за тем, чтобы руки, волосы, края одежды и инструменты не
касались движущихся деталей.

0446 990 001

- 5 -

© ESAB AB 2021

1  БЕЗОПАСНОСТЬ

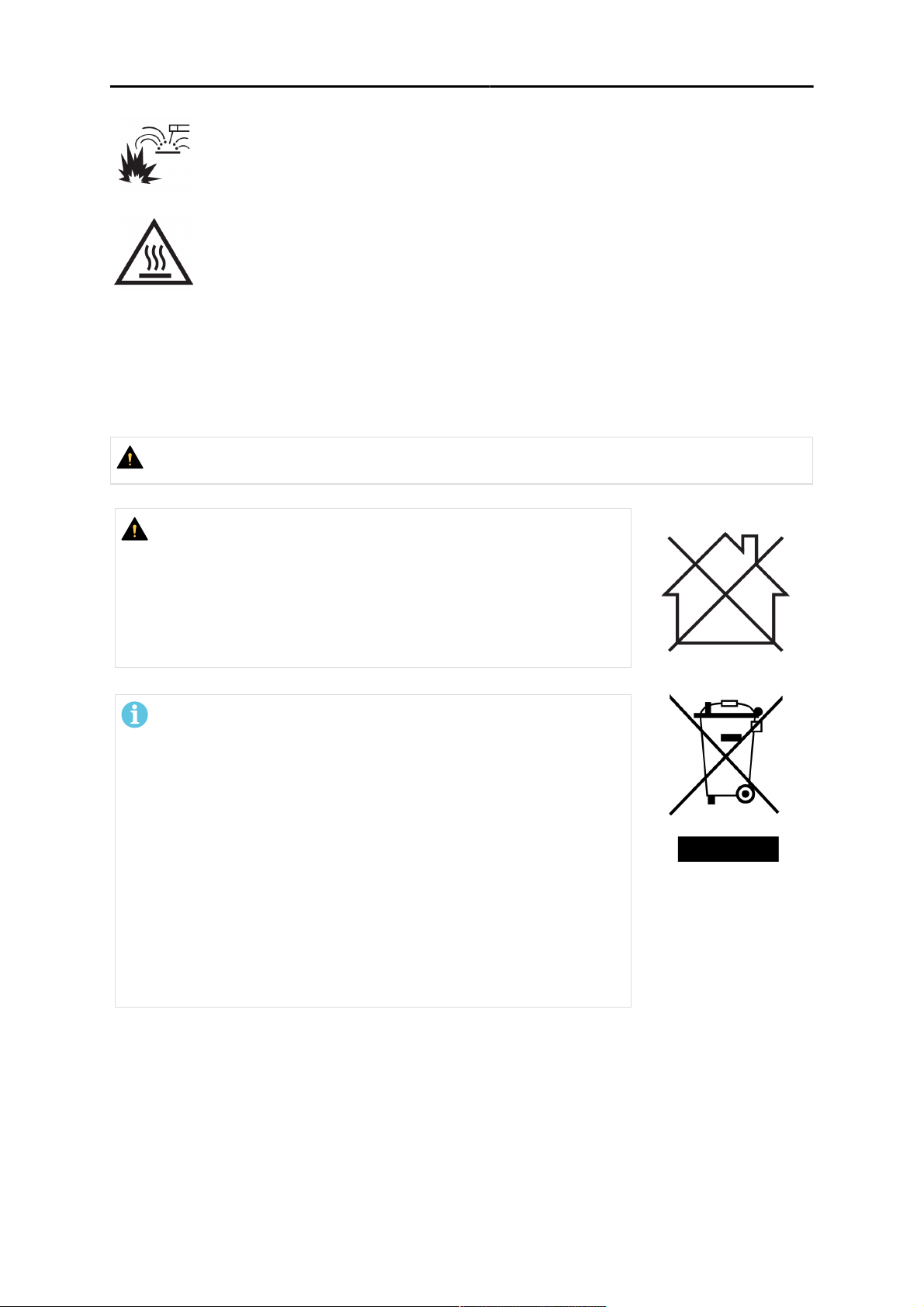

ОПАСНОСТЬ ВОЗГОРАНИЯ

• Искры (брызги) могут вызвать пожар. Убедитесь в том, что
поблизости нет воспламеняемых материалов

• Не использовать на закрытых контейнерах.

ГОРЯЧАЯ ПОВЕРХНОСТЬ — детали могут стать причиной ожога

• Не прикасайтесь к деталям голыми руками.

• Перед началом работы с оборудованием дайте ему остыть.

• Во избежание ожогов при работе с горячими деталями используйте
надлежащие инструменты и/или защитные перчатки для сварочных
работ.

НЕПРАВИЛЬНОЕ ФУНКЦИОНИРОВАНИЕ — в случае неправильного функционирования
обратитесь за помощью к специалистам.

ЗАЩИЩАЙТЕ СЕБЯ И ДРУГИХ!

ОСТОРОЖНО!

Данное изделие предназначено только для дуговой сварки.

ОСТОРОЖНО!

Оборудование Class А не предназначено для
использования в жилых помещениях, где электроснабжение
осуществляется из бытовых сетей низкого напряжения. В
таких местах могут появиться потенциальные трудности
обеспечение электромагнитной совместимости
оборудования класса А вследствие кондуктивных и
радиационных помех.

ПРИМЕЧАНИЕ!
Отправляйте подлежащее утилизации электронное
оборудование на предприятия по переработке отходов!

В соблюдение Европейской Директивы 2012/19/EC по
утилизации электрического и электронного оборудования, и
при ее осуществлении в соответствии с национальными
законодательными актами, электрическое и/или
электронное оборудование, которое достигло предельного
срока эксплуатации, должно отправляться на предприятия
по переработке отходов.

В качестве ответственного лица за оборудование вы
отвечаете за получение информации по утвержденным
станциям сбора отходов.

Для получения подробной информации обращайтесь к
ближайшему дилеру компании ESAB.

ESAB предлагает ассортимент принадлежностей для сварки и средств индивидуальной
защиты. Чтобы получить информацию для заказа, свяжитесь с сотрудником ESAB или
посетите наш сайт.

0446 990 001

- 6 -

© ESAB AB 2021

2  ВВЕДЕНИЕ

2 ВВЕДЕНИЕ

Tig 2200i AC/DC представляет собой источник питания для дуговой сварки вольфрамовым
электродом в защитном газе (TIG), который можно также использовать для ручной дуговой
сварки металлическим плавящимся электродом (MMA). Источник производит постоянный ток
(DC).

Принадлежности, предлагаемые компанией ESAB для данного изделия, представлены в
разделе «ПРИНАДЛЕЖНОСТИ» этого руководства.

2.1 Оборудование

Источник питания поставляется со сварочным кабелем 3 м с горелкой TIG, обратным кабелем 3
м, кабелем 3 м для подключения к сети элекропитания, инструкцией по эксплуатации к
источнику питания и панели управления, см. раздел "ИНФОРМАЦИЯ О ЗАКАЗЕ".

Руководства по эксплуатации на других языках можно загрузить с веб-сайта www.esab.com.

2.2 Панели управления

TA33 TA34

Подробное описание панелей управления приведено в отдельном руководстве.

0446 990 001

- 7 -

© ESAB AB 2021

3  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Tig 2200i AC/DC / 2200iw

Напряжение питания 230 В, 10%, 1~ 50/60 Гц

Питание от сети Z

макс.

0,31Ом

Первичный ток

I

TIG 30A

макс.

I

MMA 26A

макс.

Питание без нагрузки в режиме

31Вт
энергосбережения, который включается через
6,5мин после сварки

Диапазон регулировки

ТИГ 3–230А

MMA 4-170 А

Напряжение зажигания (Upk) 11,5 кВ

Допустимая нагрузка при сварке TIG

рабочий цикл 15% 230А/19,2В

рабочий цикл 60% 150А/16,0В

рабочий цикл 100% 110А/14,4В

Допустимая нагрузка при сварке MMA

рабочий цикл 25% 170А/26,8В

рабочий цикл 60% 130А/25,2В

рабочий цикл 100% 110А/24,4В

Коэффициент мощности при максимальном токе

ТИГ 0,99

MMA 0,99

КПД при максимальном токе

ТИГ 65%

MMA 77,9%

Полная мощность при максимальном токе 5,9кВА

Активная мощность при максимальном токе 5,9кВт

Напряжение разомкнутой цепи

без VRD 55–60В

с VRD

<35В
начиная с серийных номеров 843 и 927

Напряжение разомкнутой цепи

72 В
начиная с серийного номера 803

Напряжение без нагрузки, начиная с серийного номера 747

без функции VRD, U

с функцией VRD, U

0446 990 001

0

r

56В

22В
