ESAB Caddy Mig C200i Instruction manual [lt]

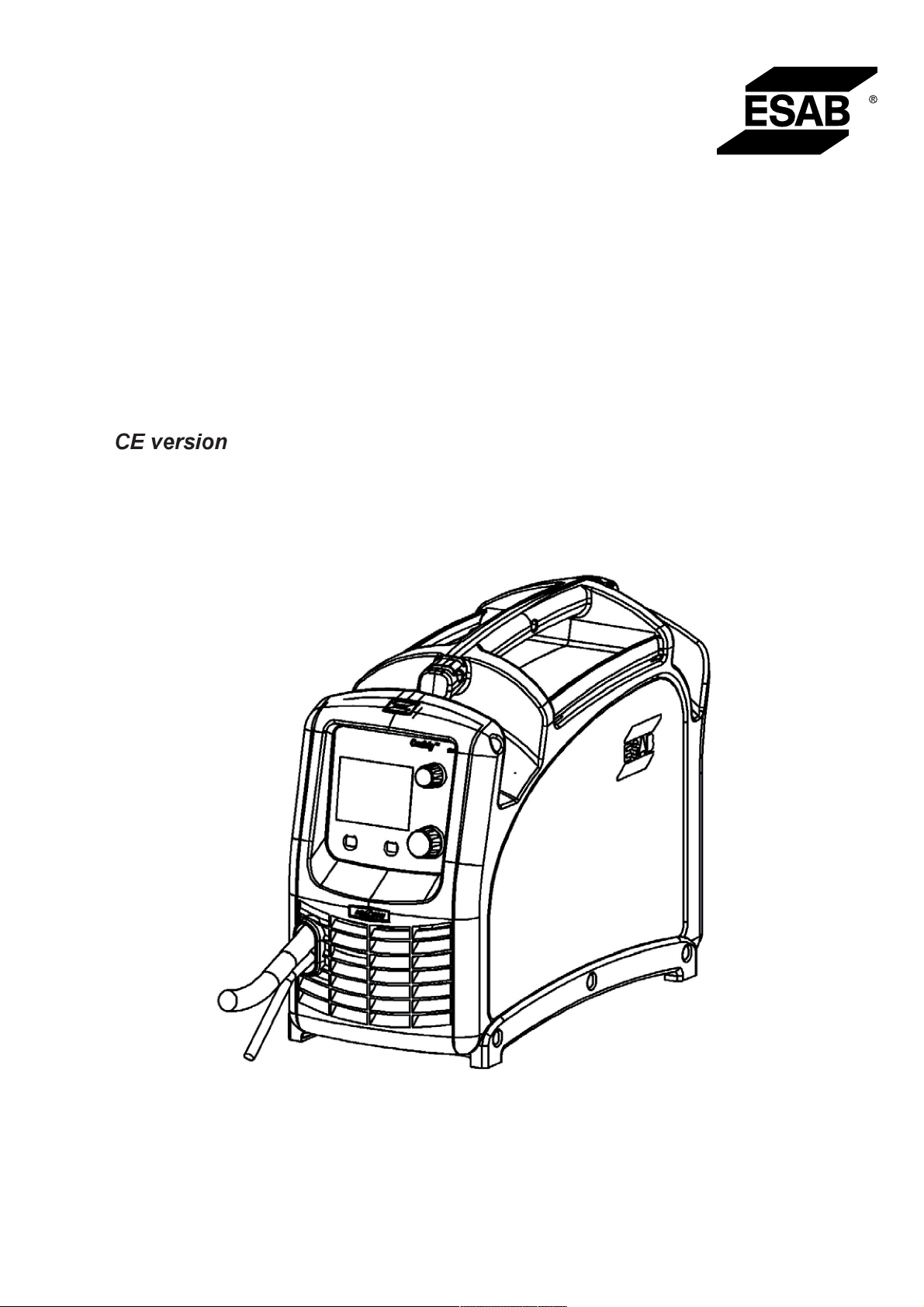

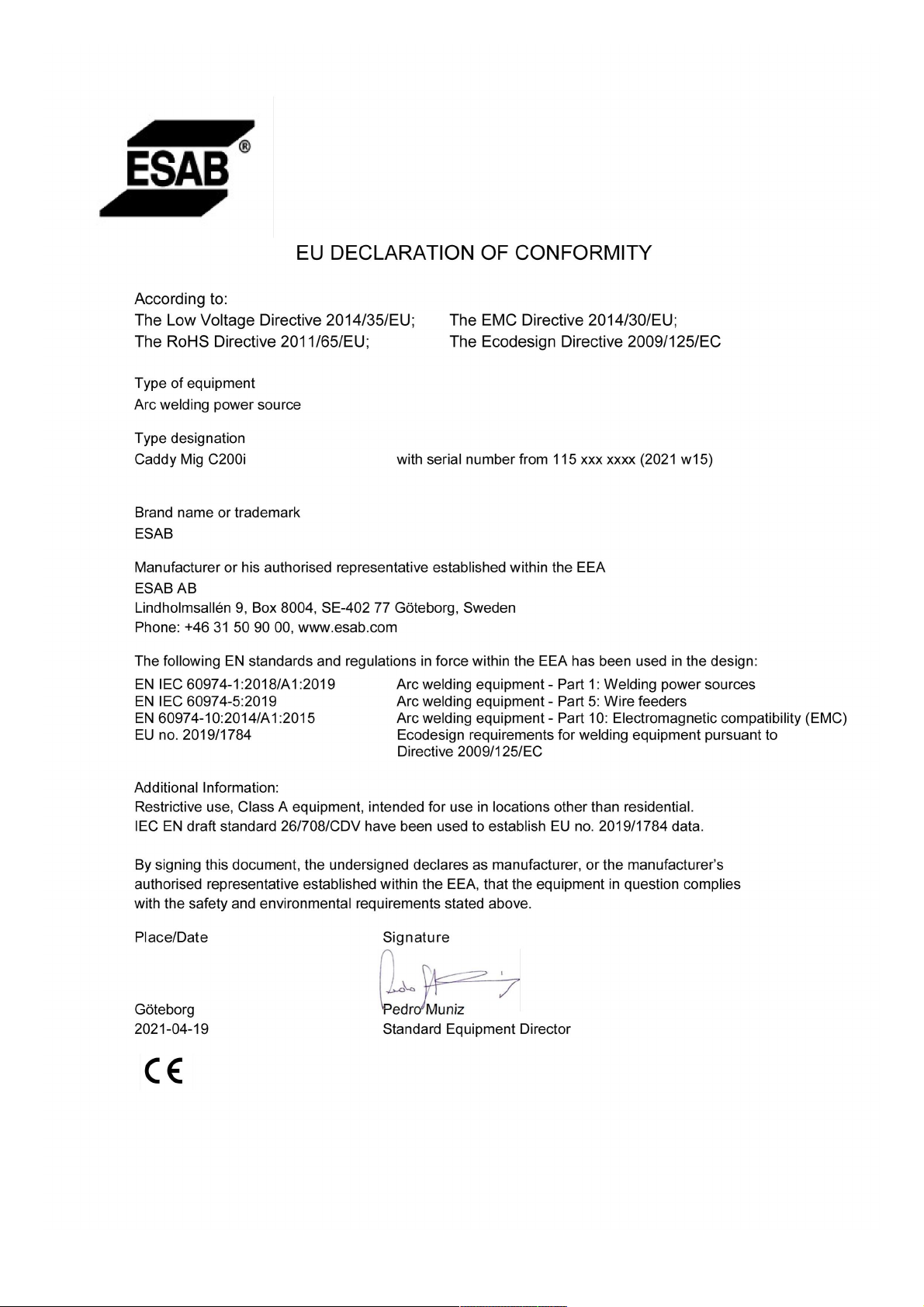

Caddy®

Mig C200i

Eksploatavimo instrukcija

0440 001 101 LT 20210423

Valid for: from serial no. 115-xxx-xxxx

TURINYS

1

SAUGA

1.1 Simbolių reikšmė

1.2 Saugos priemonės

2

ĮVADAS

2.1 Įranga

3

TECHNINIAI DUOMENYS

4

MONTAVIMAS

4.1 Nurodymai dėl kėlimo

4.2 Vieta

4.3 Elektros maitinimo tinklas

5

EKSPLOATAVIMAS

5.1 Prijungimas ir valdymo prietaisai

5.2 Naudojimas

5.2.1 Rankinis režimas .................................................................................. 14

5.2.2 QSet režimas........................................................................................ 14

5.2.3 Matavimo vienetai ................................................................................ 15

5.3 Klaidų kodai

5.4 Induktyvumo nustatymai (Fe/ nerūdijantysis plienas)

5.5 Poliškumo sukeitimas

5.6 Vielos tiekimo slėgis

5.7 Vielos keitimas ir įkišimas

........................................................................................................

....................................................................................

.................................................................................

........................................................................................................

.......................................................................................................

...........................................................................

.............................................................................................

............................................................................

.........................................................................................................

.....................................................................

.....................................................................................

.........................................................

.............................................................................................

............................................................................................

.......................

............................................................................

..............................................................................

.....................................................................

4

4
4

7

7

8

10

10
10
10

12

13
13

15
16
16
17
17

5.7.1 Tiekimo ritinėlio griovelio keitimas........................................................ 18

5.8 Apsauginės dujos

5.9 Apsauga nuo perkaitimo

6

TECHNINĖ PRIEŽIŪRA

6.1 Apžiūra ir valymas

6.2 Vielos įdėklo keitimas

7

GEDIMŲ ŠALINIMAS

8

ATSARGINIŲ DALIŲ UŽSAKYMAS
DIAGRAMA
UŽSAKYMO NUMERIAI

..........................................................................................................

......................................................................................

SUSIDĖVINČIOS DALYS
PRIEDAI

...............................................................................................................

...................................................................................

........................................................................

...............................................................................

..................................................................................

............................................................................

..................................................................................

............................................................

....................................................................................

18
18

19

19
19

20

21
22
23
24
25

Gamintojas pasilieka teisę keisti specifikacijas be perspėjimo.

0440 001 101 © ESAB AB 2021

1 SAUGA

1 SAUGA

1.1 Simbolių reikšmė

Kaip naudojama šiame vadove: Reiškia „Dėmesio“! Būkite atsargūs!

PAVOJUS!
Reiškia tiesiogiai gresiantį pavojų, kuris, jei jo nebus išvengta, nedelsiant

sukels sunkų arba mirtiną asmens sužalojimą.

ĮSPĖJIMAS!
Reiškia galimą pavojų, kuris gali sukelti asmens sužalojimą arba mirtį.

DĖMESIO!
Reiškia pavojus, kurie gali sukelti nesunkų asmens sužalojimą.

ĮSPĖJIMAS!

Prieš naudodami perskaitykite naudojimo instrukciją ir
atsižvelkite į visose etiketėse nurodytą informaciją,
darbdavio saugias praktikas ir saugos duomenų lapų
(SDS) informaciją.

1.2 Saugos priemonės

Kad su įranga ar šalia jos dirbantys asmenys laikytųsi atitinkamų saugos priemonių, atsako
ESAB įrangos naudotojai. Saugos priemonės turi tenkinti šio tipo įrangai keliamus
reikalavimus. Be standartinių taisyklių, taikomų darbo vietoje, atsižvelkite į toliau pateikiamas
rekomendacijas.

Visus darbus turi atlikti specialiai parengti darbuotojai, gerai išmanantys įrangos veikimą.
Netinkamai naudojama įranga gali lemti pavojingas situacijas, dėl kurių gali susižeisti
naudotojas arba sugesti įranga.

1. Kiekvienas asmuo, naudojantis įrangą, turi žinoti:
○ kaip ji veikia
○ avarinių išjungiklių vietas
○ jos funkcijas
○ susijusias saugos priemones
○ suvirinimo, pjovimo ar kitus su šia įranga atliekamus veiksmus

2. Naudotojas turi pasirūpinti, kad:
○ pradėjus dirbti, įrangos naudojimo vietoje nebūtų pašalinių asmenų
○ visi yra saugūs atliekant elektros lanko taktą arba pradėjus darbą su įranga

3. Darbo vieta turi būti:
○ tinkama tam tikslui
○ be skersvėjų

0440 001 101

- 4 -

© ESAB AB 2021

1 SAUGA

4. Asmeninės apsaugos priemonės:
○ Visuomet naudokite rekomenduojamas asmens apsaugos priemones, pvz.,

apsauginius akinius, ugniai atsparius drabužius, apsaugines pirštines

○ Nedėvėkite palaidų daiktų, pvz., šalikų, apyrankių, žiedų ir t. t., kurie gali įstrigti ir

nudeginti

5. Bendrosios saugos priemonės:
○ Patikrinkite, ar grįžtamasis kabelis tvirtai prijungtas
○ Darbus su aukštos įtampos įranga gali atlikti tik kvalifikuotas elektrikas
○ Atitinkama gaisro gesinimo įranga turi būti aiškiai pažymėta ir laikoma netoliese
○ Darbo metu negalima įrangos sutepti ir atlikti kitų priežiūros darbų

ĮSPĖJIMAS!

Virindami ir pjaudami elektros lanku galite susižaloti patys ir sužaloti kitus. Virindami
ir pjaudami imkitės atsargumo priemonių.

ELEKTROS SMŪGIS gali būti mirties priežastis

• Prietaisą sumontuokite ir įžeminkite atsižvelgdami į naudojimo instrukciją.

• Nelieskite veikiančių elektrinių dalių arba elektrodų plika oda, šlapiomis
pirštinėmis arba šlapiais drabužiais.

• Izoliuokite save nuo darbo vietos ir nuo grindų.

• Įsitikinkite, kad jūsų darbinė padėtis yra saugi.

ELEKTRINIAI IR MAGNETINIAI LAUKAI gali būti pavojingi sveikatai

• Suvirintojai, turinys širdies simuliatorius, prieš pradėdami virinti turėtų
pasitarti su savo gydytoju. EMF gali trikdyti kai kurių širdies stimuliatorių
darbą.

• EMF veikimas gali turėti sveikatai kitą poveikį, kuris nežinomas.

• Siekdami sumažinti EMF poveikį, suvirintojai turėtų atlikti toliau nurodytas
procedūras:

○ Elektrodo ir darbinius kabelius nutiesti toje pačioje kūno pusėje. Jei

įmanoma, pritvirtinti juos lipnia juosta. Nebūkite tarp degiklio ir
darbinių kabelių. Niekuomet nevyniokite degiklio arba darbinio
kabelio apie savo kūną. Laikykite suvirinimo maitinimo šaltinį ir
kabelius kuo toliau nuo kūno.

○ Prijunkite darbinį kabelį kuo arčiau apdirbamos detalės suvirinimo

vietos.

DŪMAI IR DUJOS gali būti pavojingi sveikatai

• Nelaikykite galvos garų debesyje.

• Naudokite ventiliaciją, ištraukimą ties lanku arba abu, kad pašalintumėte
smalkes ir dujas iš kvėpavimo zonos ir visos aplinkos.

ELEKTROS LANKO SPINDULIAI gali pažeisti akis ir nudeginti odą

• Apsaugokite savo akis ir odą. Naudokite tinkamą virinimo kaukę ir lęšius su
filtrais bei dėvėkite apsauginius drabužius.

• Apsaugokite aplinkinius įrengdami atitinkamus ekranus bei uždangas.

0440 001 101

TRIUKŠMAS. Per didelis triukšmas gali pažeisti klausos organus

Apsaugokite savo ausis. Naudokite ausines ar kitas klausos apsaugos
priemones.

- 5 -

© ESAB AB 2021

1 SAUGA

JUDANČIOS DALYS gali sužeisti

• Visas dureles, skydus ir gaubtus laikykite uždarę ir tinkamai užfiksavę. Jei
reikia atlikti priežiūros arba remonto darbus, gaubtus turėtų nuimti tik
kvalifikuoti specialistai. Baigę priežiūros darbus ir prieš paleisdami variklį,
pritvirtinkite skydus arba gaubtus ir uždarykite dureles.

• Prieš montuodami arba prijungdami įrenginį, sustabdykite variklį.

• Nekiškite rankų, plaukų, palaidų drabužių ir įrankių prie judančių dalių.

GAISRO PAVOJUS

• Kibirkštys (tiškalai) gali sukelti gaisrą. Prieš tai patikrinkite, ar arti nėra
degių medžiagų.

• Nenaudokite uždarytoms talpykloms.

GEDIMAS. Įvykus gedimui, į pagalbą pasikvieskite specialistą.
SAUGOKITE SAVE IR KITUS!

DĖMESIO!

Šis gaminys skirtas tik virinti lanku.

ĮSPĖJIMAS!

Nenaudokite maitinimo šaltinio užšalusiems vamzdžiams atšildyti.

DĖMESIO!

„Class A“ tipo įranga neskirta naudoti gyvenamosiose
patalpose, kur elektros srovė tiekiama viešaisiais
žemosios įtampos elektros tinklais. Gali kilti sunkumų
tokiose patalpose nustatant elektromagnetinį „class A“
įrangos suderinamumą dėl laidais sklindančių, taip pat ir
spinduliuojamų trikdžių.

PASTABA!
Nebenaudojamą elektroninę įrangą pateikite

perdirbimo įmonei!

Pagal Europos Direktyvą 2012/19/EB dėl elektrinių ir
elektroninių atliekų ir jos pritaikymą pagal nacionalinius
įstatymus, nebetinkama naudoti elektros ir (arba)
elektroninė įranga turi būti pateikta perdirbimo įmonei.

Esate už įrangą atsakingas asmuo, todėl įsipareigojate
gauti informacijos apie patvirtintas surinkimo stotis.

Dėl išsamesnės informacijos kreipkitės į artimiausią
ESAB platintoją.

ESAB turi didelį suvirinimo priedų ir asmens apsaugos priemonių asortimentą.
Norėdami gauti užsakymo informacijos, kreipkitės į vietinį ESAB platintoją arba
apsilankykite mūsų svetainėje.

0440 001 101

- 6 -

© ESAB AB 2021

2 ĮVADAS

2 ĮVADAS

Mig C200i yra kompaktiškos konstrukcijos nešiojamasis suvirinimo srovės šaltinis, skirtas

metalo suvirinimui inertinėse/ apsauginėse dujose.
Galima pasirinkti vieną šių suvirinimo būdų: suvirinimą ištisine elektrodo viela apsauginėse

dujose arba suvirinimą savisauge viela su užpildu be dujų.
Srovės šaltinis veikia su Ø 0,6–1,0mm vielomis. Kaip apsaugines dujas galima naudoti

gryną argoną, dujų mišinį arba gryną CO2.

2.1 Įranga

Kartu su maitinimo šaltiniu tiekiami šie priedai:

• Eksploatavimo instrukcija

•

Suvirinimo degiklis MXLTM180 (3m, fiksuotas)

• Grįžtamasis kabelis su gnybtu (3m, fiksuotas)

• Elektros maitinimo tinklo kabelis (3m, fiksuotas, su kištuku)

• Peties diržas (žr. skyriaus MONTAVIMAS dalyje „Nurodymai dėl kėlimo“)

• Dujų žarna su greitaveike jungtimi (4,5m)

Informaciją apie ESAB priedus, skirtus šiam gaminiui, rasite šios instrukcijos skyriuje
PRIEDAI.

0440 001 101

- 7 -

© ESAB AB 2021

3 TECHNINIAI DUOMENYS

3 TECHNINIAI DUOMENYS

Mig C200i
Elektros tinklo įtampa 230 V, 1 ~ 50/ 60Hz
Leidžiama apkrova esant

25 % darbo ciklo 180 A
60 % našumo ciklo 120 A
100 % darbo ciklui 100 A

Nuostatų intervalas 30–200 A
Atviros grandinės įtampa 60V
Atviros grandinės maitinimas 15 W
Efektyvumas esant didžiausiai srovei 82%
Galios faktorius esant didžiausiai srovei 0,99
Vielos tiekimo greitis 2,0–12,0 m/min
Vielos skersmuo

Fe Ø 0,6–1,0
Viela su užpildu Ø 0,8–1,0
Ss Ø 0,8–1,0
Al Ø 1,0

Didžiausiasis vielos ritės skersmuo Ø200mm
Nuolatinis garso slėgis, kai nėra apkrovos <70db
Matmenys (ilgis × plotis × aukštis) 449×198×347mm
Svoris 12kg
Darbinė temperatūra nuo -10 iki +40°C
Gabenimo temperatūra nuo –20 iki +55 °C
Gaubto apsaugos klasė IP 23C
Pritaikymo klasifikavimas

Suvirinimo degiklis MXL 180
Aušinimas Oras arba apsauginės dujos
Leistinoji apkrova esant 20% darbo ciklui

Anglies dioksidas CO

Dujų mišinys Ar/CO

2

2

200 A

180 A

Apsaugota 120 A

Leistinoji apkrova esant 35% darbo ciklui

Anglies dioksidas CO

Dujų mišinys Ar/CO

2

2

180 A

150 A

Apsaugota 100 A

Rekomenduojamas dujų srautas 8–15l/min
Vielos skersmuo 0,6–1,0 mm
Svoris 1,32kg
