1 DIRECTIVA
ESAB AB, Welding Equipment, SE-695 81 Laxå, Suécia, garante sob responsabilidade de própria
DECLARAÇÃO DE CONFORMIDADE
que a fonte de corrente para soldadura Arc 151i, Arc 201i a partir do número de série 803 foi con
struída e testada em conformidade com a norma EN 60974-1 e EN 60974-10 (Class A) segundo os
requisitos da directiva (2006/95/CEE) e (2004/108/CEE).
--------------------------------------------------------------------------------------------------------------
Laxå 2008-01-25
Kent Eimbrodt
Global Director
Equipment and Automation
2 SEGURANÇA
São os utilizadores de equipamento de soldadura ESAB a quem em última análise cabe a responsabilidade de assegurar
que qualquer pessoa que trabalhe no equipamento ou próximo do mesmo observe todas as medidas de precaução de segu
rança pertinentes. As medidas de precaução de segurança devem satisfazer os requisitos que se aplicam a este tipo de
equipamento de soldadura. Além dos regulamentos normais aplicáveis ao local de trabalho, devem observar-se as seguin
tes recomendações.
Todo o trabalho deve ser executado por pessoal especializado, bem familiarizado com o funcionamento do equipamento de
soldadura. O funcionamento incorrecto do equipamento pode resultar em situações perigosas que podem dar origem a feri
mentos no operador e danos no equipamento.
1. Qualquer pessoa que utilize o equipamento de soldadura deve estar familiarizado com:
a operação do mesmo
o local das paragens de emergência
o seu funcionamento
as medidas de precaução de segurança pertinentes
o processo de soldadura
2. O operador deve certificar-se de que:
nenhuma pessoa não autorizada se encontra dentro da área de funcionamento do equipamento quando este é
posto a trabalhar.
ninguém está desprotegido quando se forma o arco
3. O local de trabalho tem de:
ser adequado à finalidade em questão
não estar sujeito a correntes de ar
4. Equipamento de segurança pessoal
Use sempre o equipamento de segurança pessoal recomendado como, por exemplo, óculos de segurança,
vestuário à prova de chama, luvas de segurança. Nota! Não use luvas de segurança quando substituir fio.
Não use artigos soltos como, por exemplo, lenços ou cachecóis, pulseiras, anéis, etc., que poderiam ficar presos
5. Medidas gerais de precaução
ou provocar queimaduras.
Certifique-se de que o cabo de retorno está bem ligado.
O trabalho em equipamento de alta tensão só será executado por um electricista qualificado.
O equipamento de extinção de incêndios apropriado tem de estar claramente identificado e em local próximo.
bh32d1p
CUIDADO!
Este produto foi concebido exclusivamente para soldadura por arco eléctrico.
AVISO!
Não utilizar a fonte de alimentação para descongelar tubos congelados.
- 3 -
PT
AVISO
A soldadura por arco eléctrico e o corte podem ser perigosos para si e para as outras pessoas.
Tenha todo o cuidado quando soldar. Peça as práticas de segurança do seu empregador que se
devem basear nos dados de perigo fornecidos pelos fabricantes.
CHOQUE ELÉCTRICO - Pode matar
Instale e ligue à terra a unidade de soldadura de acordo com as normas aplicáveis.
Não toque em peças eléctricas ou em eléctrodos com carga com a pele desprotegida, com luvas
molhadas ou roupas molhadas.
Isole-se a si próprio, e à peça de trabalho, da terra.
Certifique-se de que a sua posição de trabalho é segura.
FUMOS E GASES - Podem ser perigosos para a saúde
Mantenha a cabeça afastada dos fumos.
Utilize ventilação e extracção no arco, ou ambos, para manter os fumos e os gases longe da sua
zona de respiração e da área em geral.
RAIOS DO ARCO - Podem ferir os olhos e queimar a pele
Proteja os olhos e o corpo. Utilize as protecções para soldadura e lentes de filtro correctas e use
vestuário de protecção.
Proteja as pessoas em volta através de protecções ou cortinas adequadas.
PERIGO DE INCÊNDIO
As faíscas (fagulhas) podem provocar incêndios. Por isso, certifique-se de que não existem mate
riais inflamáveis por perto.
RUÍDO - O ruído excessivo pode provocar danos na audição
Proteja os ouvidos. Utilize protectores auriculares ou outro tipo de protecção auricular.
Previna as outras pessoas contra o risco.
AVARIAS - Peça a assistência de um perito caso surja uma avaria.
Leia e compreenda o manual de instruções antes de instalar ou utilizar a unidade.
PROTEJA-SE A SI E AOS OUTROS!
CUIDADO!
Leia e compreenda o manual de instruções
antes de instalar ou utilizar a unidade.
CUIDADO!
O equipamento de Class A não se destina a ser utilizado em zonas
residenciais onde a alimentação eléctrica seja fornecida pela rede
pública de baixa tensão. Poderá haver dificuldades em garantir a
compatibilidade electromagnética de equipamento de Class A nessas
zonas devido a perturbações conduzidas bem como a perturbações
radiadas.
A ESAB pode fornecer-lhe toda a protecção e acessórios de soldadura
necessários.
3 INTRODUÇÃO
A Arc 151i, Arc 201i é uma fonte de alimentação de corrente para soldadura
destinada a ser utilizada com eléctrodos revestidos (soldadura MMA) e soldadura
TIG.
Ver página 19 para os pormenores dos acessórios ESAB para o produto.
bh32d1p
- 4 -
PT
3.1 Equipamento
A Arc 151i, Arc 201i é fornecida com um cabo de soldadura de 3 m, cabo de
retorno, cabo de alimentação de rede de 3 m e um manual de instruções para a
fonte de alimentação e painel de controlo.
Poderá fazer o download de manuais de instruções noutras línguas no site
www.esab.com.
3.2 Painel de controlo

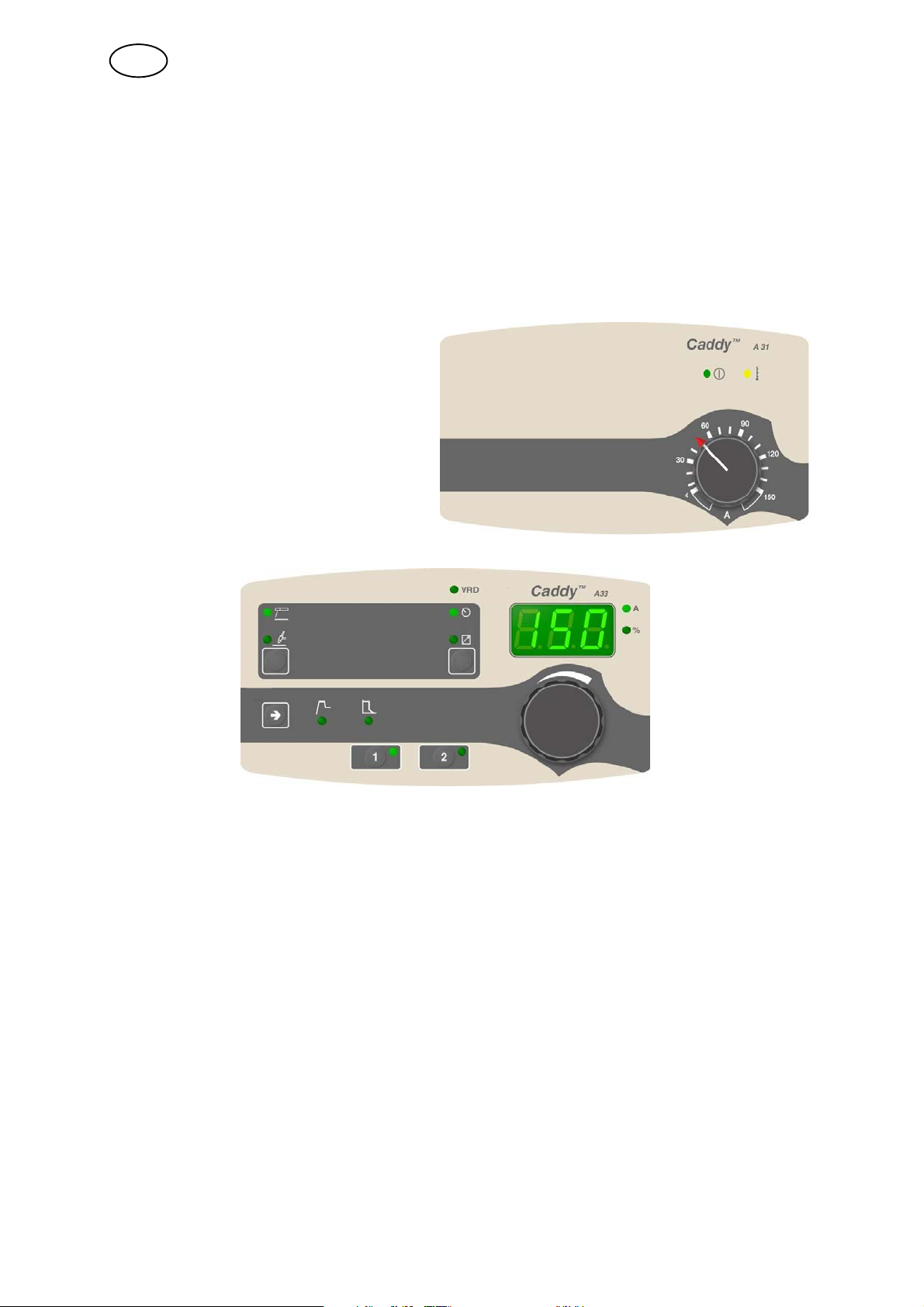

Painel de controlo A31
Botão para definir a corrente
LED (verde) de tensão da rede
Indicador de disparo de sobrecarga
térmica (amarelo)
Painel de controlo A33
Os parâmetros do processo de soldadura são controlados através do painel de
controlo.
NOTA! Ver o manual de instruções separado para obter uma descrição
pormenorizada do painel de controlo.
bh32d1p
- 5 -
PT
4 DADOS TÉCNICOS
Arc 151i Arc 201i
Tensão da rede 230 V, 1 50/60 Hz 230 V, 1 50/60 Hz
Corrente primária
I
TIG
máx
I
MMA
máx
Alimentação de rede Z
Potência sem carga 30 W 30 W
Gama de tensões/correntes, MMA
A31
A33 4 A /20 V - 150 A /26 V 4 A /20 V - 170 A /26,8 V
Gama de tensões/correntes TIG 3 - 150 A 3 - 220 A
Carga permitida a MMA
25% do ciclo de serviço
60% do ciclo de serviço
100% do ciclo de serviço
Carga permitida a TIG
20% do ciclo de serviço
25% do ciclo de serviço
60% do ciclo de serviço
100% do ciclo de serviço
Factor de potência à corrente máxima 0,99 0,99
Eficiência à corrente máxima 80% 81%
Tensão em circuito aberto
A31
A33
Temperatura de funcionamento -10 ° C - +40° C -10 ° C - +40° C
Temperatura de transporte -20 ° C - +55° C -20 ° C - +55° C
Pressão sonora constante ponderada
em A
Dimensões, c x l x a 418 x 188 x 208 mm 418 x 188 x 208 mm
Peso
com A31
com A33
Classe de blindagem IP 23 IP 23
Classe de aplicação
13,8 A
21,3 A
0,35 ohm Z
máx
8 A /20 V - 150 A /26 V -
150 A / 26,0 V
100 A / 24,0 V
90 A / 23,6 V
-
150 A / 16,0 V
120 A / 14,8 V
110 A / 14,4 V
58 - 72 V
72 V
< 70 dB < 70 dB
7,9 kg
8,1 kg
24,1 A
24,9 A
0,30 ohm
máx
170 A / 26,8 V
130 A / 25,2 V
110 A / 24,4 V
220 A / 18,8 V
150 A / 16,0 V
110 A / 14,4 V
72 V
8,3 kg
Alimentação da rede pública, Z
Linha máxima permitida na impedância da rede de acordo com IEC 61000-3-11.
Factor de intermitência
O factor de intermitência especifica o tempo como uma percentagem de um período de dez minutos
durante o qual pode soldar com uma carga específica. O factor de intermitência é válido para 40 ° C.
Classe de blindagem
O código IP indica a classe do revestimento, isto é, o grau de protecção contra a penetração de ob
jectos sólidos ou de água. O equipamento marcado IP 23 foi concebido para ser utilizado no interior
e no exterior.
Classe de aplicação
O símbolo indica que a fonte de alimentação foi concebida para ser utilizada em áreas com gran
des perigos eléctricos.
bh32d1p
máx
- 6 -
PT
5 INSTALAÇÃO
A instalação deve ser efectuada por um profissional.
Nota!
Requisitos da alimentação da rede pública
O equipamento de alta potência pode, devido à corrente primária consumida da alimentação da
rede pública, influenciar a qualidade de alimentação da rede. Por conseguinte, determinados tipos
de equipamento (ver dados técnicos) poderão estar sujeitos a restrições ou a requisitos nas
ligações no que respeita à impedância máxima permitida da rede ou à capacidade de alimentação
mínima requerida no ponto de interface com a rede pública. Neste caso, é da responsabilidade do
instalador ou do utilizador do equipamento, certificar-se, mediante consulta com o operador da
rede de distribuição, caso seja necessário, de que o equipamento pode ser ligado.
5.1 Local
Posicionar a fonte de alimentação de forma a que as entradas e saídas do ar de
refrigeração não fiquem obstruídas.
5.2 Fonte de alimentação da rede
Verifique se a fonte de alimentação de soldadura está
ligada à tensão correcta e se o fusível utilizado tem o
tamanho correcto.
É necessário efectuar uma ligação de protecção à terra
de acordo com os regulamentos.

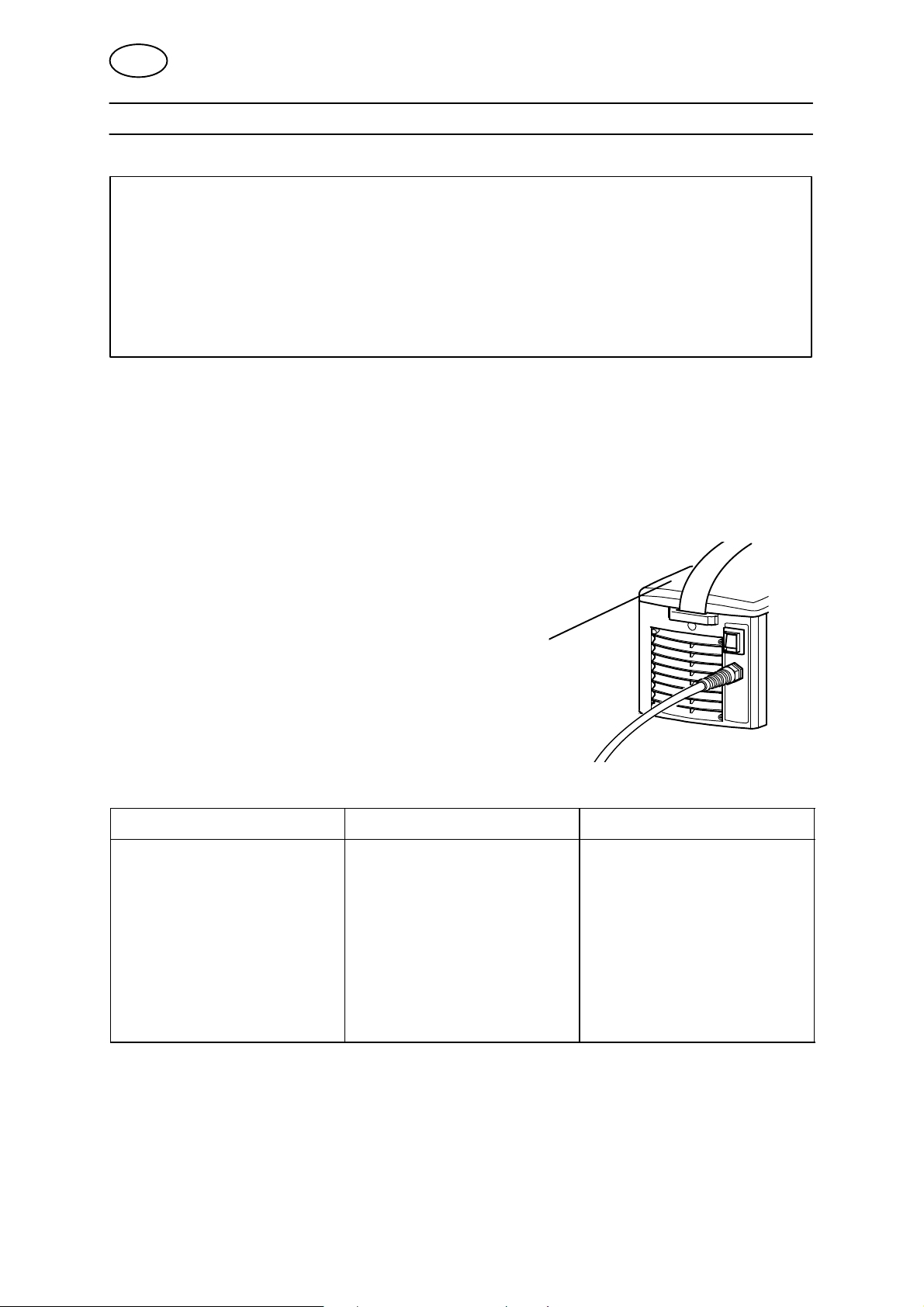

Localização da chapa sinalética
5.2.1 Tamanhos de fusíveis recomendados e área mínima dos cabos
Arc 151i Arc 201i
Tensão da rede 230 V 10 %, monofásica 230 V 10 %, monofásica
Frequência da rede 50-60 Hz 50-60 Hz
Cabo da rede, área 3G2,5 mm
Corrente de fase I
Cabo de soldadura, área 16 mm
Fusível
contra a sobretensão
momentânea
tipo C MCB
1eff
11,5 A 13,4 A
2
16 A
13 A
2
3G2,5 mm
16 mm
16 A
16 A
2
2
NOTA!
A área do cabo e a especificação do fusível acima indicadas estão em conformidade
com os regulamentos suecos. Utilize a fonte de alimentação para soldadura de
acordo com os regulamentos nacionais relevantes.
bh32d1p
- 7 -
PT
6 FUNCIONAMENTO
Os regulamentos gerais de segurança para o manuseamento do equipamento
encontram-se na página 3. Leia-os com atenção antes de começar a utilizar o
equipamento!
6.1 PFC – Correcção do factor de potência
As Caddy Arc 151i/201i são fontes de alimentação monofásicas de 230 V equipa
das com um circuito PFC que permite utilizar a gama total da máquina num fusível
de 16 A. A PFC protege também as máquinas contra tensão de rede oscilante e faz
com que seja mais segura a utilização com um gerador. As Caddy Arc 151i/201i
podem trabalhar com cabos de alimentação de rede extra longos, mais de 100 m,
dando-lhe um raio de trabalho muito maior.

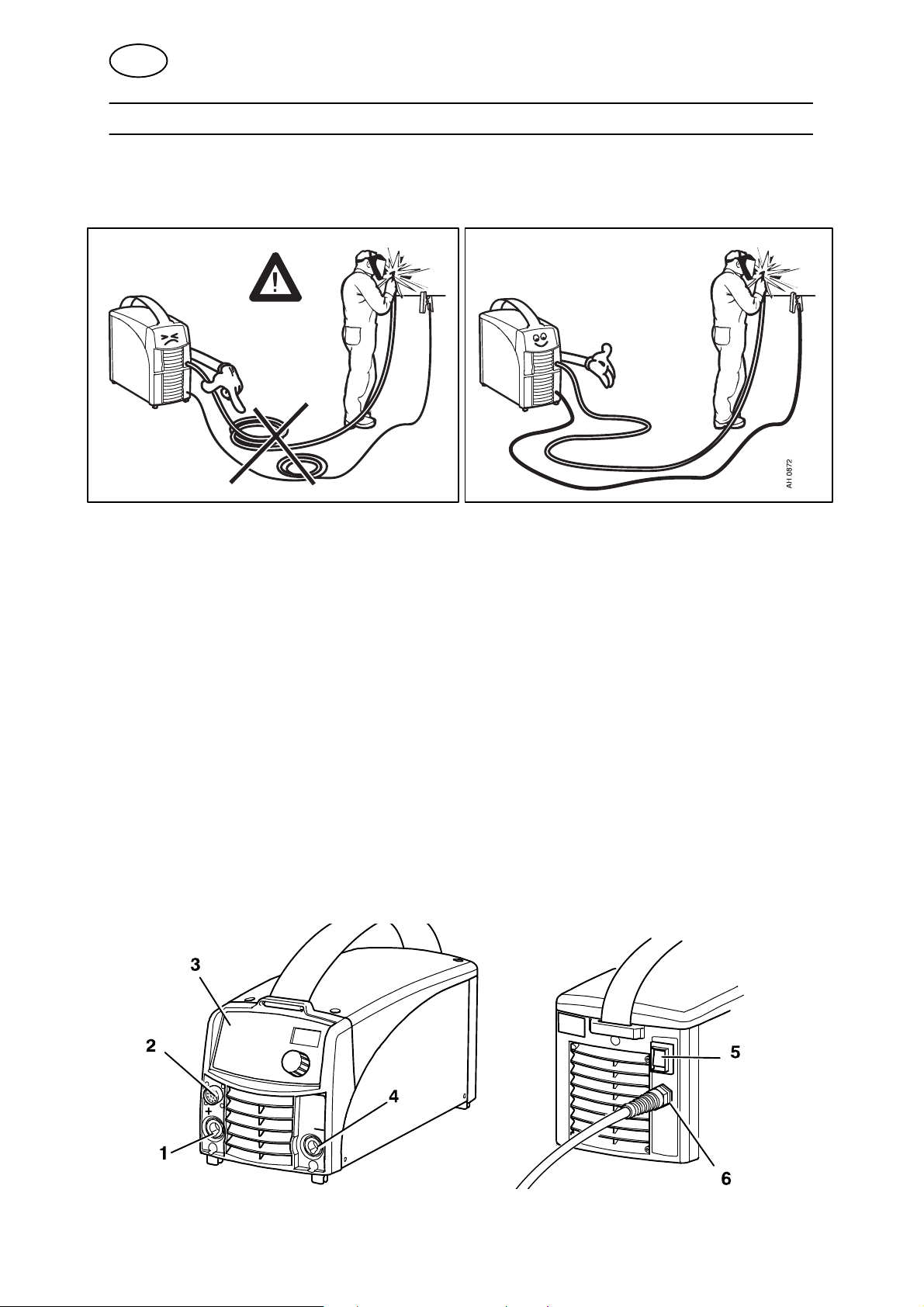

6.2 Ligações e dispositivos de controlo
1 Ligação (+)
MMA: para cabo de retorno ou cabo de
soldadura
TIG: para cabo de retorno
2 Ligação para a unidade de controlo
remoto
3 Painel de controlo, ver em 3.2 6 Cabo da alimentação da rede
4 Ligação (+)
MMA: para cabo de retorno ou cabo de
soldadura
TIG: para tocha Tig l
5 Interruptor basculante para alimentação
eléctrica da rede 0 / 1
bh32d1p
- 8 -
Loading...
