ESAB Caddy Arc 151i, Arc 201i Instruction manual

DK

Caddy

®

Arc 151i, Arc 201i

Brugsanvisning

Valid for serial no. 927-xxx-xxxx0460 446 101 DK 20110628

- 2 -

1 SIKKERHED 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2 INDLEDNING 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.1 Udstyr 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

2.2 Betjeningspanel 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3 TEKNISKE DATA 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4 INSTALLATION 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.1 Placering 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2 Nettilslutning 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4.2.1 Anbefalet sikringsstørrelse og mindste kabeltværsnit 8. . . . . . . . . . . . . . . . . . . . . .

5 DRIFT 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.1 PFC - Power factor correction 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.2 Tilslutninger og styreelementer 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.3 Tilslutning af svejse- og returkabel 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.4 Termoafbryder 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.5 MMA-svejsning 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.6 TIG-svejsning 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

5.7 Fjernbetjening 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6 VEDLIGEHOLDELSE 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

6.1 Eftersyn og rengøring 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7 FEJLFINDING 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

7.1 Fejlkoder 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8 BESTILLING AF RESERVEDELE 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

9 DEMONTERING OG SKROTNING 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

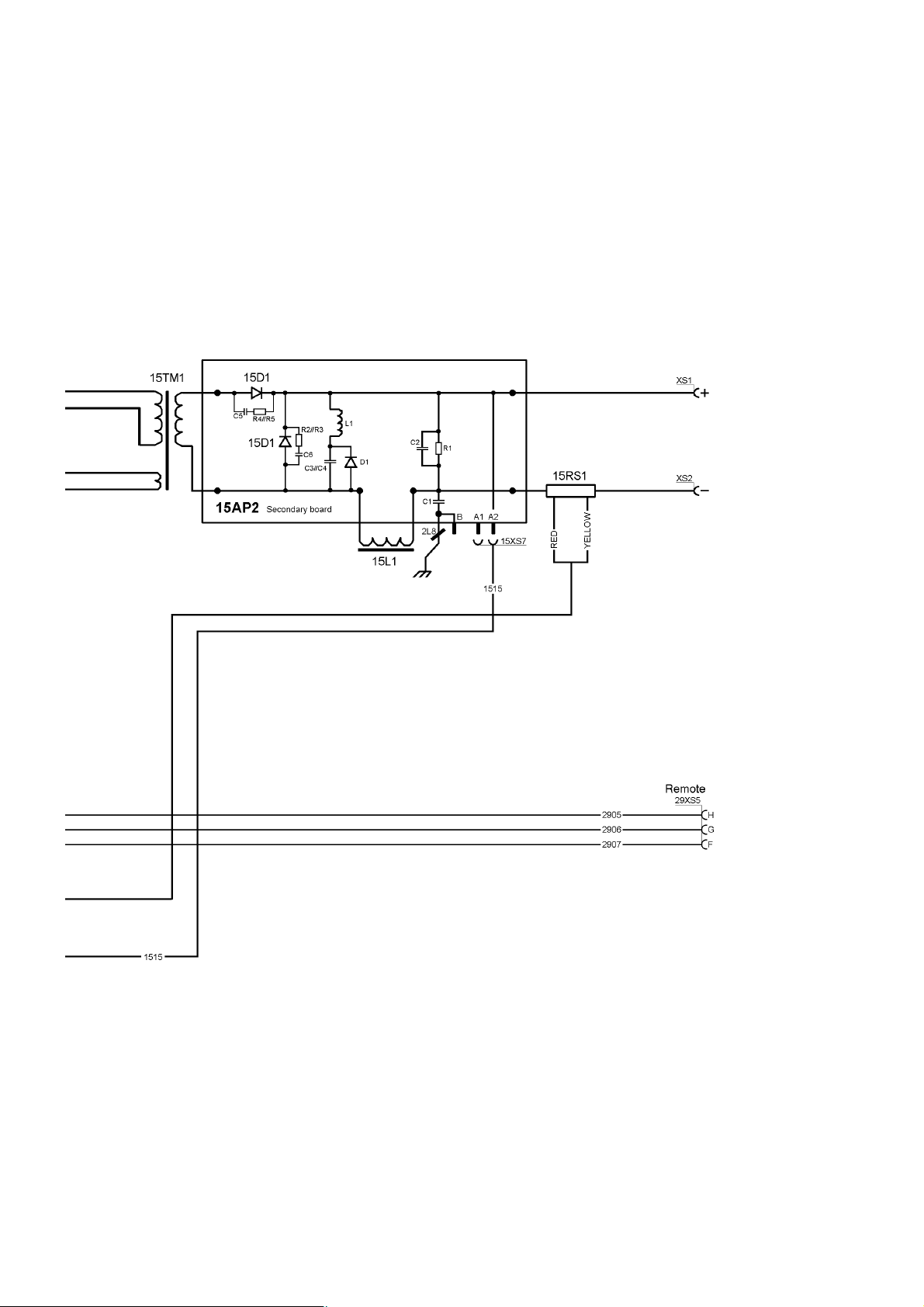

SKEMA 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

BESTILLINGSNUMMER 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

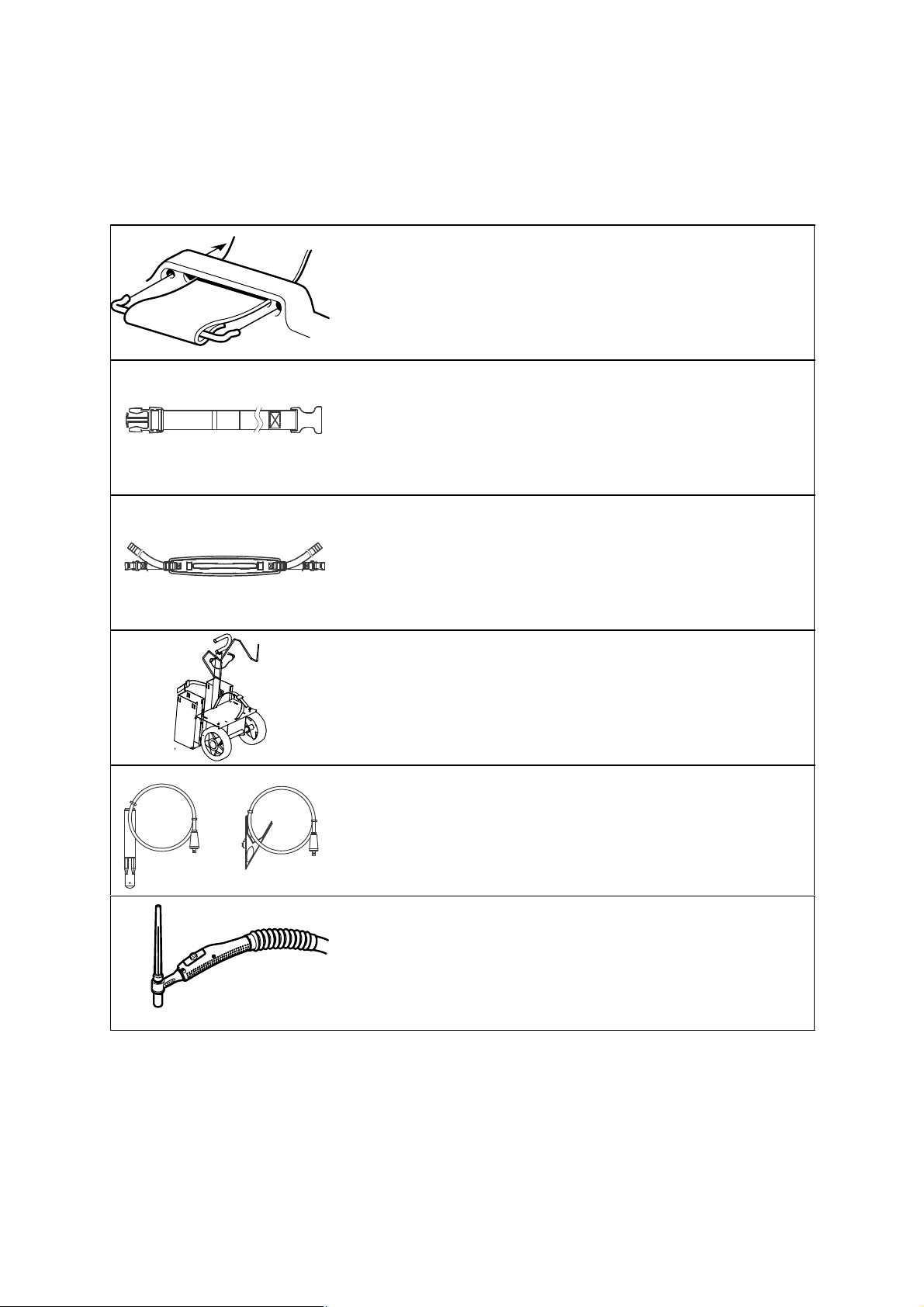

TILBEHØR 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ret til ændring af specifikationer uden varsel forbeholdes.

TOCd

- 3 -

DK

1 SIKKERHED

Det er brugeren af ESAB-svejseudstyr, som har det endelige ansvar for de ansvar for at de personer, som arbejder med systemet eller i nærheden af det, overholder alle gældende sikkerhedsforskrifter. Sikkerhedsfor skrifterne skal opfylde de krav, der stilles til denne type svejseudstyr. Nedenstående råd bør følges i tillæg til de normale regler, der gælder for arbejdspladsen.

Al betjening skal udføres af uddannet personale, der er omhyggeligt instrueret i svejseudstyrets funktion. Ved be tjeningsfejl kan der opstå farlige situationer, så svejseren kommer til skade eller udstyret bliver beskadiget.

1. Alt personale, som arbejder med svejseudstyret, skal være omhyggeligt instrueret i:

 dets betjening  placering af nødstop  dets funktion  gældende sikkerhedsforskrifter  svejsning

2. Svejseren skal sørge for:  at der ikke opholder sig uvedkommende inden for svejseudstyrets arbejdsområde, inden det sættes i

gang.

 at ingen personer står ubeskyttet, når lysbuen tændes

3. Arbejdsområdet skal:

 være passende for opgaven  være fri for træk

4. Personligt beskyttelsesudstyr

5. Øvrigt

Brug altid de foreskrevne personlige værnemidler, som f.eks. beskyttelsesbriller, flammesikkert



tøj, beskyttelseshandsker

 Vær omhyggelig med aldrig at bære løstsiddende beklædning, tørklæder, armbånd, ringe el.lign., som

kan hænge i eller forårsage brandskader.

 Kontroller, at returlederen er korrekt tilsluttet.  Indgreb i elektriske komponenter må kun foretages af autoriseret personale.  Nødvendigt udstyr til ildslukning skal være lettilgængeligt og tydeligt markeret.

bh32d1d

- 4 -

DK

ADVARSEL

Svejsning og skæring kan være farligt for både svejser og omgivelser. Derfor skal der udvises forsig tighed ved svejsning og skæring. Følg til enhver tid værkstedets og arbejdsgiverens anvisninger, som bla. er baseret på følgende informationer.

ELEKTRISK STØD - Kan være dræbende

 Udstyret skal installeres og jordforbindes ifølge de til enhver tid gældende forskrifter i ”Stærkstrømsreg

lementet” og ”Fællesregulativet”.

 Rør aldrig ved spændingsførende dele eller elektroder med bare hænder eller iført våde eller fugtige

handsker eller vådt tøj.

 Sørg for under arbejdet selv at være isoleret fra jorden og/eller arbejdsemnet,

f eks ved brug af fodtøj med gummisål.

 Sørg for at stå støt og sikkert.

RØG OG GAS - Kan være sundhedsfarligt

 Hold ansigtet væk fra røgen.  Brug ventilation og udsugning af røg.

SVEJSE-/SKÆRELYS - Kan ødelægge øjnene og give forbrændinger

 Beskyt øjnene og kroppen. Brug svejsehjelm med foreskrevet filtertæthed og beskyttende beklædning.  Skærm af mod dem, der arbejder rundt omkring, med skærme eller forhæng.

BRANDFARE

 Gnister kan forårsage brand. Sørg derfor for at, der ikke er antændelige genstande i nærheden af svej

sepladsen.

STØJ - Kraftig støj kan skade hørelsen

 Beskyt ørerne. Brug høreværn eller anden beskyttelse af hørelsen.  Advar folk i nærheden om risikoen.

VED FUNKTIONSFEJL - Kontakt en fagmand.

Læs brugsanvisningen omhyggeligt igennem inden installation og ibrugtagning

BESKYT DIG SELV OG ANDRE!

ADVARSEL!

Anvend ikke strömkilden til optøning af frosne rør.

OBS!

Læs brugsanvisningen omhyggeligt igennem inden installation og ibrugtagning

OBS!

Dette produkt er kun beregnet til lysbuesvejsning.

OBS!

bh32d1d

Udstyr af ”Class A” er ikke beregnet til brug i boliger med strømforsyning fra det almindelige lavspændingsnet. Det kan være problematisk at sikre elektromagnetisk kompatibilitet for udstyr af ”Class A” i sådanne lokaler som følge af såvel ledningsbårne som luftbårne forstyrrelser.

- 5 -

DK

ESAB kan tilbyde nødvendig svejsebeskyttelse og øvrigt tilbehør.

2 INDLEDNING

Arc 151i, Arc 201i er en strømkilde, der er beregnet til svejsning med beklædte

elektroder (MMA-svejsning) og TIG-svejsning.

ESAB's tilbehør til produktet findes på side 19.

2.1 Udstyr

Arc 151i, Arc 201i leveres med 3 m svejsekabel, returkabel, 3 m netkabel og en

brugsanvisning til strømkilde og betjeningspanel.

Brugsanvisninger på andre sprog kan downloades fra internetsiden www.esab.com.

2.2 Betjeningspanel

Kontrolpanel A31

 Drejeknap til indstilling af strøm

 Lysdiode til netspænding (grøn)

 Indikator for termoafbryder (gul)

Kontrolpanel A33

Svejseprocessens parametre reguleres via betjeningspanelet.

OBS! Betjeningspanelet er udførligt beskrevet i en særskilt brugsanvisning.

bh32d1d

- 6 -

DK

3 TEKNISKE DATA

Arc 151i Arc 201i Netspænding 230 V, 1  50/60 Hz 230 V, 1  50/60 Hz Primærstrøm

I

TIG

maks.

MMA

I

maks.

Netforsyning Z Tomgangseffekt 30 W 30 W Indstillingsområde, MMA

A31 A33

Indstillingsområde TIG 3 - 150 A 3 - 220 A Tilladt belastning ved MMA

25 % intermittens 60 % intermittens 100 % intermittens

Tilladt belastning ved TIG

20 % intermittens 25 % intermittens 60 % intermittens 100 % intermittens

Effektfaktor ved maks. strøm 0,99 0,99 Virkningsgrad ved maks. strøm 80% 81% Tomgangsspænding

A31 uden VRD-funktion A33 VRD-funktion deaktiveret

1)

2)

VRD-funktion aktiveret 2)

Arbejdstemperatur -10° C - +40° C -10° C - +40° C Transporttemperatur -20° C - +55° C -20° C - +55° C Kontinuerligt A-vægtet lydtryk <70 dB <70 dB Dimensioner (l x b x h) 418 x 188 x 208 mm 418 x 188 x 208 mm Vægt

med A31 med A33

Kapslingsklasse IP 23 IP 23 Anvendelsesklasse

13,8 A

21,3 A

0,35 ohm Z

maks.

8 A / 20 V - 150 A / 26 V

4 A / 20 V - 150 A / 26V

150 A / 26,0 V

100 A / 24,0 V

90 A / 23,6 V

-

150 A / 16,0 V

120 A / 14,8 V

110 A / 14,4 V

58 - 72 V

55 - 60 V

< 35 V

7,9 kg

8,1 kg

24,1 A 24,9 A

0,30 ohm

maks.

4 A / 20 V - 170 A / 26,8

170 A / 26,8 V 130 A / 25,2 V 110 A / 24,4 V

220 A / 18,8 V

150 A / 16,0 V 140 A / 15,6 V

55 - 60 V < 35 V

8,3 kg

1) Gælder for strømkilder uden VRD-specifikation på mærkeskiltet.

2) Gælder for strømkilder med VRD-specifikation på mærkeskiltet. VRD-funktionen er forklaret i

brugsanvisningen til betjeningspanelet.

Netforsyning, Z

maks.

Største tilladte netimpedans ifølge IEC 61000-3-11.

Intermittensfaktor

Intermittensfaktoren angiver den tid i procent af en 10-minutters periode, som man kan svejse eller skære ved en bestemt belastning. Intermittensfaktoren gjelder ved 40C.

Kapslingsklasse IP-koden angiver kapslingsklasse, dvs. graden af beskyttelse mod indtrængning af faste genstande

og vand. Udstyr mærket IP 23 er beregnet til indendørs og udendørs brug. Anvendelsesklasse

Symbolet indebærer, at svejsestrømkilden er beregnet til anvendelse i rum med forhøjet elektrisk fare.

- 7 -

bh32d1d

DK

4 INSTALLATION

Installationen skal udføres af en faguddannet person.

Bemærk!

Krav til elnettet

Udstyr med høj effekt kan, som følge af den høje strøm det trækker fra nettet, påvirke netspændingen ugunstigt. For visse udstyrstyper kan der derfor være tale om tilslutnings begrænsninger eller krav om maks. tilladt netimpedans eller mindste nødvendige udtagelige effekt ved tilslutningspunktet til det almindelige elnet (se tekniske data). I sådanne tilfælde påhviler det brugeren af udstyret at kontrollere, om dette er relevant, ved at konsultere elnetoperatøren for at finde ud af, om det pågældende udstyr kan tilsluttes.

4.1 Placering

Placér strømkilden, så indtag og udblæsning af køleluft er fri for forhindringer.

4.2 Nettilslutning

Kontrollér, at svejsestrømkilden tilsluttes korrekt netspænding, og at den korrekte sikringsstørrelse anvendes. Der skal etableres jordforbindelse iht. gældende forskrifter.

Mærkeskiltets placering

4.2.1 Anbefalet sikringsstørrelse og mindste kabeltværsnit

Arc 151i Arc 201i

Netspænding

Netfrekvens 50-60 Hz 50-60 Hz Netkabel, tværsnit 3x2,5 mm Fasestrøm I Svejsekabel, tværsnit 16 mm Sikring

træg smeltesikring effektafbryder type C

1eff

230 V 10 %, 1-faset 230 V 10 %, 1-faset

2

11,5 A 13,4 A

2

16 A 13 A

3x2,5 mm

16 mm

16 A 16 A

2

OBS! De ovenfor nævnte kabeltværsnit og sikringsstørrelser følger svenske forskrifter. Tilslut strømkilden iht. gældende lokale forskrifter.

bh32d1d

- 8 -

DK

5 DRIFT

Generelle sikkerhedsforskrifter for håndtering af dette udstyr findes på side 4. Læs disse, inden du anvender udstyret.

5.1 PFC - Power factor correction

Caddy Arc 151i/201i er 230 V 1-fasede strømkilder forsynet med et PFC-kredsløb, der gør det muligt at anvende maskinen fuldt ud på en 16 A sikring. PFC-kredsløbet beskytter også maskinen mod udsving i netspændingen og øger sikkerheden ved brug sammen med en generator. Caddy Arc 151i/201i kan anvendes med ekstra lange netledninger, over 100 m, hvilket giver en langt større arbejds-radius.

5.2 Tilslutninger og styreelementer

1 Tilslutning (+)

MMA: til returkabel eller svejsekabel TIG: til returkabel

2 Tilslutning af fjernbetjening 5 Vippeafbryder til netspænding 0 / 1

3 Betjeningspanel, se under 2.2 6 Netkabel

4 Tilslutning (+)

MMA: til returkabel eller svejsekabel TIG: til TIG-brænder 1

bh32d1d

- 9 -

DK

5.3 Tilslutning af svejse- og returkabel

Svejsestrømkilden har to udtag, en pluspol (+) og en minuspol (-), til tilslutning af svejse- og returkabler. Hvilket udtag svejsekablet skal sluttes til, afhænger af, hvilken elektrodetype der anvendes. Tilslutningspolariteten fremgår af elektrodeemballagen. Slut svejsekablet til den pol, som angives på elektrodeemballagen.

Slut returkablet til det andet udtag på svejsestrømkilden. Fastgør returkablets kontaktklemme i emnet, og sørg for, at der er en god kontakt mellem emnet og udtaget til returkablet på svejsestrømkilden.

5.4 Termoafbryder

Strømkilden er udstyret med termoafbryder, som udløses, hvis temperaturen bliver for høj. Hvis dette sker, afbrydes svejsestrømmen, og en gul kontrollampe lyser på forsiden af strømkilden. Når temperaturen daler, genindkobles termoafbryderen automatisk.

5.5 MMA-svejsning

Arc 151i / 201i leverer jævnstrøm, og du kan svejse de fleste metaller i ulegeret og le

geret stål, rustfrit stål og støbejern. Med Arc 151i / 201i kan du svejse de fleste beklædte elektroder fra ∅ 1,6 til ∅ 3,25.

MMA-svejsning kaldes også svejsning med beklædte elektroder. Når lysbuen tændes, smelter den elektroden, idet beklædningen samtidig danner et beskyttende slaggelag.

Hvis elektrodespidsen ved tænding presses mod pladestykket, smelter den straks fast, og fortsat svejsning er umulig. Elektroden skal derfor tændes, som man tænder en tændstik.

Stryg elektroden hurtigt mod pladen, og løft den derefter såle des, at du får en passende lysbuelængde (ca. 2 mm). Hvis lys buen bliver for lang, knitrer og sprutter den for til sidst helt at gå ud.

Hvis du arbejder på et svejsebord, skal du, inden du forsøger at tænde, kontrollere, at slaggerester, elektrodestumper eller an

cmha2p11

det, som ligger på bordet, ikke isolerer det emne, som skal svejses.

Når lysbuen er tændt, fører du elektroden fra venstre mod høj re. Elektroden skal danne en vinkel på 60° i retning mod pla den og i forhold til svejseretningen.

Hvis du skal svejse brede strenge, eller når svejsningen skal være så tyk, at du bliver nødt til at svejse i flere lag, er det dog nødvendigt med sidebevægelser.

cmha2p10

5.6 TIG-svejsning

Ved TIG-svejsning smeltes emnet af en lysbue ved hjælp af en ikke-smeltende wol framelektrode. Smeltebadet og wolframelektroden beskyttes af en beskyttelsesgas.

TIG-svejsning kan med fordel anvendes, hvor der stilles høje kvalitetskrav, og ved tyndpladesvejsning. Arc 151i / 201i er også velegnet til TIG-svejsning.

bh32d1d

- 10 -

DK

TIG-svejsning kræver, at Arc 151i / 201i udstyres med:

 en TIG-brænder med gasventil  en svejsegasflaske (en egnet svejsegas)  en svejsegasregulator (en egnet gasregulator)  wolframelektrode  egnet svejsemetal efter behov.

TIG-skrabestart (kun A31)

Ved skrabestart skrabes wolframelektroden mod emnet for at skabe en lysbue.

”Live TIG-start” (kun A33)

Ved ”Live TIG-start” lægges wolframelektroden på emnet, og lysbuen tændes, når elektroden derefter igen løftes fra emnet.

5.7 Fjernbetjening

Fjernbetjeningen sluttes til fjernbetjeningsudtaget på strømkilden.

6 VEDLIGEHOLDELSE

Regelmæssig vedligeholdelse er vigtig mhp. pålidelig og sikker drift.

Kun personer, der har tilstrækkelig viden om elektricitet (kun autoriseret personale), må afmontere beskyttelsesplader for at: tilslutte, foretage service, vedligeholdelse og reparationer på svejseudstyr.

OBS!

Samtlige garantiforpligtelser fra leverandørens side ophører, hvis kunden selv i garantiperioden udfører indgreb i produktet for at afhjælpe eventuelle fejl.

bh32d1d

- 11 -

DK

6.1 Eftersyn og rengøring

Strømkilde

Kontrollér regelmæssigt, at svejsestrømkilden ikke er tilsmudset.

Hvor ofte og hvordan rengøringen skal udføres, afhænger af: svejseproces, buetid, opstilling samt omgivende miljø. Normalt er det nok at blæse strømkilden ren med tør trykluft (reduceret tryk) én gang om året.

Tilstoppet eller blokeret luftindløb/-udløb fører ellers til overophedning.

TIG-brænder

TIG-brænderens sliddele bør rengøres og udskiftes med jævne mellemrum for at sikre fejlfri svejsning.

7 FEJLFINDING

Det anbefales at kontrollere følgende, inden der tilkaldes servicepersonale.

Fejltype Afhjælpning

Svejsestrømkilden giver ingen lysbue.

Svejsestrømmen afbrydes un der svejsning.

Termoafbryderen udløses hyp pigt.

Dårligt svejseresultat.

 Kontrollér, at strømafbryderen til netspænding er

slået til.

 Kontrollér, at svejse- og returkabler er korrekt

forbundet.

 Kontrollér, at strømstyrken er korrekt indstillet.  Kontrollér, om automatsikringen er udløst.

 Kontrollér, om termoafbryderne er udløst (gul

kontrollampe på strømkildens forside).

 Kontrollér netsikringerne.

 Kontrollér, at støvfilteret er sat på plads igen.  Kontrollér, om strømkildens mærkedata er

overskredet (overbelastning af strømkilden).

 Kontrollér, at svejse- og returkabler er korrekt

forbundet.

 Kontrollér, at strømstyrken er korrekt indstillet.  Kontrollér, at der ikke anvendes fejlagtige

elektroder.

 Kontrollér gasflowet.

7.1 Fejlkoder

Arc 151i, 201i har indbygget fejlovervågning. Hvis der opstår fejl, vises en kode i

displayet. Brugsanvisning til betjeningspanelet.

bh32d1d

- 12 -

DK

8 BESTILLING AF RESERVEDELE

Reparations- og elektriske arbejder skal udføres af ESAB-autoriseret servicepersonale. Benyt kun originale reserve- og sliddele fra ESAB.

Arc 151i, Arc 201i er konstruerede og testede i henhold til international og eu ropæisk standard EN 60974-1 og IEC 60974-10 . Efter udført service eller reparation påhviler det den udførende serviceinstans at kontrollere, at produktet ikke afviger fra den ovennævnte standard.

Reservedele bestilles hos nærmeste ESAB-repræsentant, se sidste side i denne pu blikation.

9 DEMONTERING OG SKROTNING

Svejseudstyret er hovedsagelig fremstillet af stål, plast og ikke-jernmetaller og skal af faldshåndteres i henhold til de lokale miljøbestemmelser. Kølevæske skal også affaldshåndteres i henhold til de lokale miljøbestemmelser.

Indlever elektronisk udstyr på en genbrugsstation!

I henhold til direktiv 2002/96/EF samt national lovgivning om affaldshåndtering af elektrisk og/eller elektronisk udstyr skal udtjent udstyr indleveres på en genbrugsstation for elektrisk og elektronisk udstyr.

Som ansvarlig for udstyret er du efter loven forpligtet til at indhente information om godkendte indsamlingssteder.

For yderligere oplysninger bedes du kontakte din nærmeste ESAB-repræsentant.

bh32d1d

- 13 -

Skema

Arc 151i

bh32e

- 14 -

bh32e

- 15 -

Arc 201i

bh32e

- 16 -

bh32e

- 17 -

Arc 151i/Arc 201i

Bestillingsnummer

Ordering no. Denomination Type

0460 445 881 Welding Power source Caddyâ Arc 151i, A31

0460 445 883 Welding Power source Caddyâ Arc 151i, A33

0460 445 884 Welding Power source Caddyâ Arc 201i, A33

0460 449 174 Instruction manual Control panel Caddyâ A32, A33, A34

0459 839 027 Spare parts list Caddyâ Arc 151i, Arc 152i, A31

0459 839 028 Spare parts list Caddyâ Arc 151i, Arc 201i, A33

Instruction manuals and the spare parts list are available on the Internet at www.esab.com

bh32o

- 18 -

Arc 151i/Arc 201i

Tilbehør

Strap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0460 265 001

Cable holder 2 pcs . . . . . . . . . . . . . . . . . . . . . . 0460 265 002

Shoulder strap . . . . . . . . . . . . . . . . . . . . . . . . . . 0460 265 003

Trolley . . . . . .

for 5-10 litre gasbottle . . . . . . . . . . . . . . . . . . . . . 0459 366 885

Welding cable kit, Arc 151i . . . . . . . . . . . . . .

Return cable kit, Arc 151i . . . . . . . . . . . . . . . .

Welding cable kit, Arc 201i . . . . . . . . . . . . . . .

Return cable kit, Arc 201i . . . . . . . . . . . . . . . .

Tig torch TXH 150V, Arc 151i . . . . . . . . . . . .

Tig torch TXH 200V, Arc 201i . . . . . . . . . . . . .

0700 006 898 0700 006 899 0700 006 900 0700 006 901

0460 011 843 0460 012 841

bh32a

- 19 -

Arc 151i/Arc 201i

Only for A33 control panel

Remote control MMA 1 (10 m cable) . . . . . . .

MMA and TIG: current

Foot control FS002 . . . . . . . . . . . . . . . . . . . . . .

MMA and TIG current

Remote control unit AT1 . . . . . . . . . . . . . . . . .

MMA and TIG: current

Remote control unit AT1 CF . . . . . . . . . . . . .

MMA and TIG: rough and fine setting of current.

0349 501 024

0349 090 886

0459 491 896

0459 491 897

Remote cable 12 pole - 8 pole

5 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

10 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

25 m . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

0459 552 880 0459 552 881 0459 552 882 0459 552 883

bh32a

- 20 -

NOTES

___________________________________________________________________

pn

- 21 -

___________________________________________________________________

pn

- 22 -

p

- 23 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Brussels Tel: +32 2 745 11 00 Fax: +32 2 745 11 28

BULGARIA

ESAB Kft Representative Office Sofia Tel/Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB international AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

www.esab.com

ESAB Caddy Arc 151i, Arc 201i Instruction manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
