DK

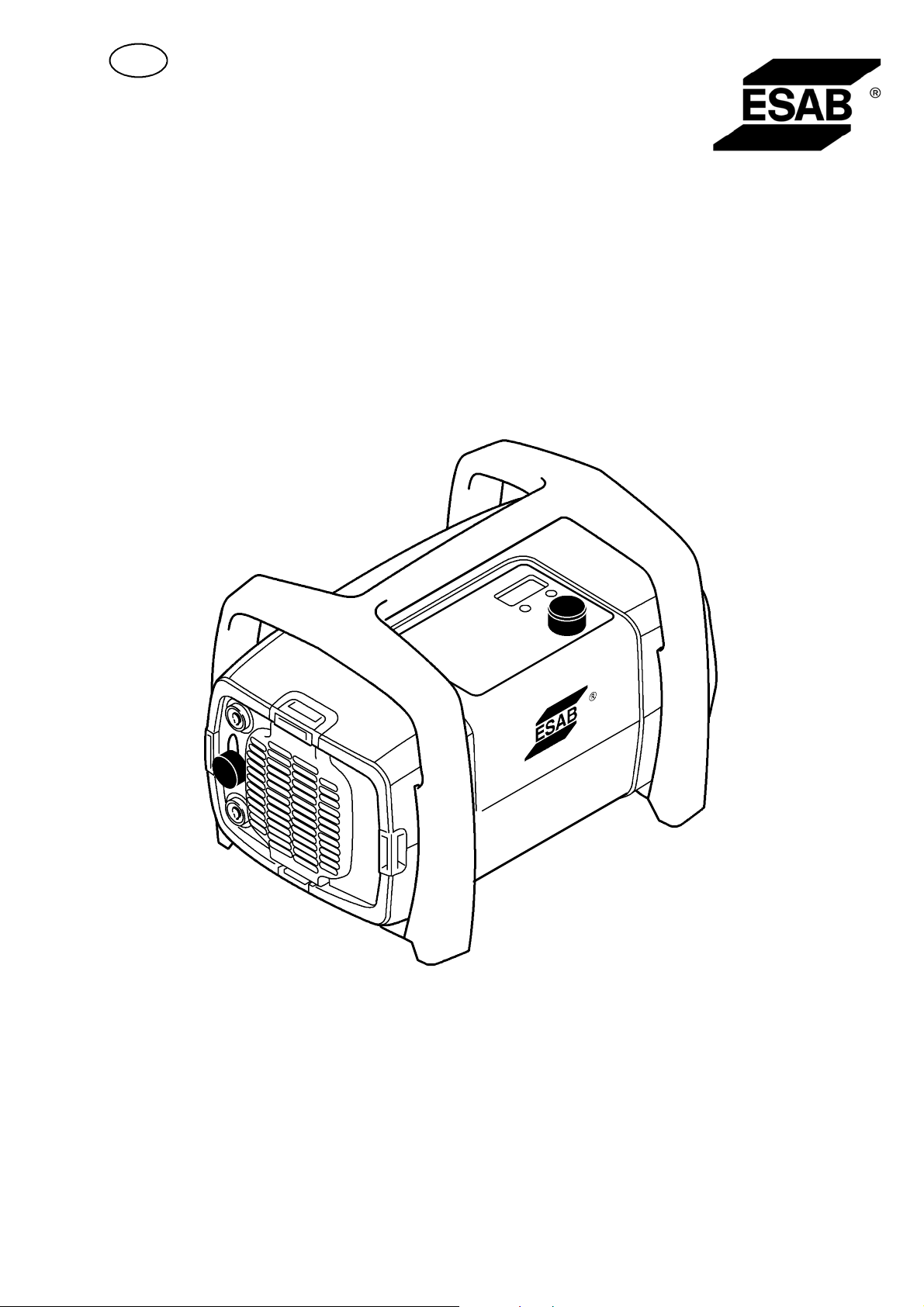

Arc 150i
Caddyt A34
Brugsanvisning
Valid for serial no. 620--xxx--xxxx0459 263 101 DK 060523
1DIREKTIV 3.........................................................
2 SIKKERHED 3.......................................................
3 INTRODUKTION 5...................................................
3.1 Udstyr 5...................................................................
4 TEKNISKE DATA 5...................................................
5 INSTALLATION 6....................................................
5.1 Placering 6.................................................................
5.2 Mærkeskilt 6................................................................
5.3 Nettilslutning 6..............................................................
6 DRIFT 7.............................................................
6.1 Tilslutninger og kontrolmuligheder 7............................................
6.2 Tilslutning af svejse-- og returlederkabel 7......................................
6.3 Betjeningspanel 7...........................................................
6.4 Indstillingsmuligheder 9......................................................
6.5 Overophedningsbeskyttelse 9.................................................
6.6 MMA--svejsning 9...........................................................
6.7 TIG--svejsning 10............................................................
6.8 Fjernbetjening 10.............................................................
7 VEDLIGEHOLDELSE 11...............................................
7.1 Rengøring af støvfilter 1 1......................................................
8 FEJLFINDING 11......................................................
8.1 Fejlkoder 12.................................................................
9 BESTILLING AF RESERVEDELE 12....................................
SKEMA 14..............................................................
BESTILLINGSNUMMER 16...............................................
RESERVEDELSFORTEGNELSE 17........................................
TILBEHØR 18...........................................................
Ret til ændring af specifikationer uden varsel forbeholdes.
TOCd
-- 2 --
DK
1DIREKTIV
ESAB AB, Welding Equipment, SE--695 81 Laxå, Sverige, erklærer på eget ansvar, at svejsestrømkil-
OVERENSSTEMMELSEERKLÆRING
de Arc 150i fra serienummer 620 er i overensstemmelse med standarden IEC/EN 60974--1 ifølge betingelserne i direktiv (73/23/EØF) med tillæg (93/68/EØF) og standarden IEC/EN 60974--10 ifølge betingelserne i direktiv (89/336/EØF) med tillæg (93/68/EØF).
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------
Laxå 2006--05--22
Kent Eimbrodt
Global Director Equipment and Automation
ESAB AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 411924
2 SIKKERHED
Det er brugeren af ESAB--svejseudstyr, som har det endelige ansvar for de ansvar for at de personer, som
arbejder med systemet eller i nærheden af det, overholder alle gældende sikkerhedsforskrifter. Sikkerhedsforskrifterne skal opfylde de krav, der stilles til denne type svejseudstyr. Nedenstående råd bør følges i tillæg til
de normale regler, der gælder for arbejdspladsen.
Al betjening skal udføres af uddannet personale, der er omhyggeligt instrueret i svejseudstyrets funktion. Ved betjeningsfejl kan der opstå farlige situationer, så svejseren kommer til skade eller udstyret bliver beskadiget.
1. Alt personale, som arbejder med svejseudstyret, skal være omhyggeligt instrueret i:
S dets betjening
S placering af nødstop
S dets funktion
S gældende sikkerhedsforskrifter
S svejsning
2. Svejseren skal sørge for:
S at der ikke opholder sig uvedkommende inden for svejseudstyrets arbejdsområde, inden det sættes i
gang.
S at ingen personer står ubeskyttet, når lysbuen tændes
3. Arbejdsområdet skal:
S være passende for opgaven
S være fri for træk
4. Personligt beskyttelsesudstyr
S Brug altid det foreskrevne personlige beskyttelsesudstyr som f.eks. beskyttelsesbriller, brandsikkert
arbejdstøj og beskyttelseshandsker.
S Vær omhyggelig med aldrig at bære løstsiddende beklædning, tørklæder, armbånd, ringe el.lign., som
kan hænge i eller forårsage brandskader.
5. Øvrigt
S Kontroller, at returlederen er korrekt tilsluttet.
S Indgreb i elektriske komponenter må kun foretages af autoriseret personale.
S Nødvendigt udstyr til ildslukning skal være lettilgængeligt og tydeligt markeret.
bh26d1d
-- 3 --
DK
ADVARSEL
SVEJSNING OG SKÆRING KAN VÆRE FARLIGT FOR BÅDE SVEJSER OG OMGIVELSER. DERFOR
SKAL DER UDVISES FORSIGTIGHED VED SVEJSNING OG SKÆRING. FØLG TIL ENHVER TID VÆRKSTEDETS OG ARBEJDSGIVERENS ANVISNINGER, SOM BL.A. ER BASERET PÅ FØLGENDE INFORMATIONER
ELEKTRISK STØD -- Kan være dræbende
S Svejseudstyret skal installeres og jordforbindes ifølge de til enhver tid gældende forskrifter i ”Stærk-
strømsreglementet” og ”Fællesregulativet”.
S Rør aldrig ved spændingsførende dele eller elektroder med bare hænder eller iført våde eller fugtige
handsker eller vådt tøj.
S Sørg for under arbejdet selv at være isoleret fra jorden og/eller arbejdsemnet,
f eks ved brug af fodtøj med gummisål.
S Sørg for at stå støt og sikkert.
RØG OG GAS -- Kan være sundhedsfarligt
S Hold ansigtet væk fra svejserøgen.
S Brug ventilation og udsugning af svejserøg.
SVEJSE--/SKÆRELYS -- Kan ødelægge øjnene og give forbrændinger
S Beskyt øjnene og kroppen. Brug svejsehjelm med foreskrevet filtertæthed og beskyttende beklædning.
S Skærm af mod dem, der arbejder rundt omkring, med skærme eller forhæng.
BRANDFARE
S Gnister kan forårsage brand. Sørg derfor for at, der ikke er antændelige genstande i nærheden af svej-
sepladsen.
STØJ -- Kraftig støj kan skade hørelsen
S Beskyt ørerne. Brug høreværn eller anden beskyttelse af hørelsen.
S Advar folk i nærheden om risikoen.
VED FUNKTIONSFEJL -- Kontakt en fagmand.
LÆS BRUGSANVISNINGEN OMHYGGELIGT IGENNEM INDEN INSTALLATION OG IBRUGTAGNING
BESKYT DIG SELV OG ANDRE!
ESAB kan tilbyde nødvendig svejsebeskyttelse og øvrigt tilbehør.
ADVARSEL!
Læs brugsanvisningen omhyggeligt igennem inden installation
og ibrugtagning
ADVARSEL!
Anvend ikke strømkilden til optøning af frosne rør.
Dette produkt er kun beregnet til lysbuesvejsning.
Elektrisk udstyr må ikke smides ud med det almindelige affald!
Ifølge EU--direktiv 2002/96/EF om affald af elektrisk og elektronisk udstyr (WEEE) og
dets gennemførelse i henhold til national lov skal udtjent elektrisk udstyr indsamles
separat og afleveres til et miljøvenligt genvindingsanlæg. Som ejer af udstyret skal du
skaffe dig oplysninger fra vores lokale repræsentant om godkendte indsamlingssystemer.
Ved at overholde dette direktiv yder du en indsats for miljøet og for menneskers sundhed!
bh26d1d
-- 4 --
DK
3 INTRODUKTION
Arc 150i er en strø mkilde, der er beregnet til svejsning med beklædte elektroder
(MMA-- svejsning) og TIG--svejsning.
3.1 Udstyr
Arc 150i leveres med 3 m netkabel og en brugsanvisning.
ESAB’s tilbehør til produktet findes på side 18.
4 TEKNISKE DATA
Arc 150i
Netspænding 230 V, 1 μ 50/60 Hz
Sikring (træg) 16 A
Primærstrøm I
Primærstrøm I
Indstillingsområde 4 A / 20 V -- 150 A / 26 V
Tilladt belastning ved
25% intermittens
35% intermittens
60% intermittens
100% intermittens
Effektfaktor ved maks. strøm 0,62
Virkningsgrad ved maks. strøm 77%
Tomgangsspænding 71 -- 78 V
Arbejdstemperatur -- 1 0 ˚C--+40˚C
Kontinuerligt A--vægtet lydtryk <70db
Dimensioner (l x b x h) 394 x 267 x 274 mm
Vægt 9kg
Kapslingsklasse IP 23
Anvendelsesklasse
maks.
eff.
36 A
21 A
150 A / 26 V
140 A / 26 V
110A/25V
90 A / 24 V
Intermittensfaktor
Intermittensfaktoren angiver den tid i procent af en 10--minutters periode, som man kan svejse ved
en bestemt belastning.
Kapslingsklasse
IP--koden angiver kapslingsklasse, dvs. graden af beskyttelse mod indtrængning af faste genstande
og vand. Udstyr mærket IP 23 er beregnet til indendørs og udendørs brug.
Anvendelsesklasse
Symbolet indebærer, at svejsestrømkilden er beregnet til anvendelse i rum med forhøjet
elektrisk fare.
bh26d1d
-- 5 --
DK
5 INSTALLATION
Installationen skal udføres af en faguddannet person.
ADVARSEL!
Dette produkt er beregnet til industriel anvendelse. Ved brug i husholdningen kan dette produkt
forårsage radiostøj. Det er brugerens ansvar at tage de nødvendige forholdsregler.
BEMÆRK!
Tilslut strømkilden til elnet med en netimpedans på 0.210 ohm eller lavere. Ved højere netimpedans er
der risiko for, at der opstår flimmer i belysningsarmaturer.
5.1 Placering
Placér strømkilden således, at indtag og udblæsning af køleluft friholdes.
5.2 Mærkeskilt
Mærkeskiltet er placeret på undersiden af strømkilden.
5.3 Nettilslutning
Kontrollér, at strø mkilden er tilsluttet den rigtige netspænding, og at der anvendes
sikringer af korrekt størrelse. Landets normer skal følges mht. netkablets tværsnit.
Der skal etableres jordforbindelse iht. gældende forskrifter.
5.3.1 Anbefalet sikringsstørrelse og mindste kabeltværsnit
Arc 150i
Netspænding 230 V ¦10 %, 1--faset
Netfrekvens 50--60 Hz
Sikring, træg
100A 20% intermittens
120A 35% intermittens
150A 35% intermittens
Netkabel, tværsnit 3x2,5 mm
Svejsekabel, tværsnit 16 mm
*) OBS! Monteret stikkontakt er godkendt til maks. 16A.
Version for Nordamerika: Monteret netkabel er godkendt til maks. 18 A.
10 A
16 A
20 A*)
2
2
Obs!
De ovenfor nævnte kabeltværsnit og sikringsstørrelser følger svenske forskrifter. Tilslut strømkilden
iht. gældende, lokale forskrifter.
bh26d1d
