NO
CaddyArc 150
Bruksanvisning
0459 263 001 NO 041101
Valid for serial no. 316--xxx--xxxx, 328--xxx--xxxx,
341--xxx--xxxx
1DIREKTIV 3.........................................................
2 SIKKERHET 3.......................................................
3 INNLEDNING 4......................................................
3.1 Utstyr 4....................................................................
4 TEKNISKE DATA 5...................................................
5 INSTALLASJON 5...................................................
5.1 Plassering 5................................................................
5.2 Merkeskilt 5................................................................
5.3 Strømtilkopling 6............................................................
6 DRIFT 6.............................................................
6.1 Tilkoplinger og kontrollorgan 6................................................
6.2 Innstillingspanel 7...........................................................
6.3 Innstillinger 8...............................................................
6.4 Overopphetingsvern 8.......................................................
6.5 MMA--sveising 8............................................................
6.6 TIG--sveising 9..............................................................
6.7 Fjernregulator 10.............................................................
7 VEDLIKEHOLD 10....................................................
7.1 Rengjøring av støvfilteret 10...................................................
8 FEILSØKING 10......................................................
8.1 Feilkoder 11.................................................................
9 BESTILLING AV RESERVEDELER 11...................................
SKJEMA 12.............................................................
BESTILLINGSNUMMER 14...............................................
RESERVEDELSLISTE 15.................................................
TILBEHØR 16...........................................................
Rett til å endre spesifikasjoner uten varsel forbeholdes.
TOCn
-- 2 --
NO
1DIREKTIV
ESAB Welding Equipment AB, S--695 81 Laxå, Sverige, forsikrer på eget ansvar at sveisestrømkilde
CaddyArc 150 fra serienummer 316 er i overensstemmelse med standard IEC/EN 60974--1 i følge
vilkårene i direktiv (73/23/EF) med tillegg (93/68/EF) og standard EN 50199 i følge vilkårene i direktiv
(89/336/EF) med tillegg (93/68/EF).
FORSIKRING OM SAMSVAR
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------
Laxå 2003--04--10
Henry Selenius
Vice President
ESAB AB Arc Equipment
SE--695 81 LAXÅ
SWEDEN Tlf.: + 46 584 81000 Faks: + 46 584 411924
2 SIKKERHET
Brukeren av ESAB sveiseutstyr har hovedansvaret for at de sikkerhetstiltak som angår
de ansatte som bruker utstyret eller som oppholder seg i nærheten av det, blir iverksatt.
Sikkerhetstiltakene må oppfylle de krav som blir stilt til denne typen sveiseutstyr. Denne
anbefalingen kan ses som et tillegg til standardforskriftene som gjelder for arbeidsplassen.
Utstyret må bare brukes av ansatte som har satt seg godt inn i sveiseutstyrets funksjon.
Feil bruk kan føre til en farlig situasjon som kan skade operatøren og ødelegge utstyret.
1. Alt personale som arbeider med sveiseutstyret må ha satt seg godt inn i:
S bruken
S nødstoppens plassering
S funksjon
S gjeldende sikkerhetsforskrifter
S sveising
2. Operatøren må sørge for:
S at uvedkommende ikke befinner seg innenfor sveiseutstyrets arbeidsområde før det startes.
S at ingen personer står uten verneutstyr når lysbuen blir tent
3. Arbeidsplassen må:
S være egnet for sveisearbeid
S være trekkfri
4. Personlig verneutstyr
S Bruk alltid anbefalt personlig verneutstyr, f.eks. vernebriller, flammesikkert tøy,
vernehansker.
S Bruk ikke løstsittende plagg, f.eks. skjerf, armbånd, ringer og lignende som kan
bli sittende fast i utstyret eller forårsake brannsår.
5. Annet
S Kontroller at de angitte returledninger er godt tilkoplet.
S Arbeid på elektriske enheter må bare utføres av en kvalifisert elektriker.
S Brannslokkingsutstyr må være lett tilgjengelig og godt synlig.
bh26d1n
-- 3 --
NO
ADVARSEL
BUESVEISING OG BRENNING KAN MEDFØRE FARE FOR SKADE PÅ DEG SELV OG ANDRE.
VÆR DERFOR FORSIKTIG UNDER SVEISING. FØLG SIKKERHETSFORSKRIFTENE FRA ARBEIDSGIVEREN, SOM SKAL VÆRE BASERT PÅ PRODUSENTENS ADVARSLER.
ELEKTRISK STØT -- Kan være dødelig
S Sveiseutstyret må installeres og jordes i henhold til aktuelle standarder.
S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr.
S Isoler deg selv fra jord og fra arbeidsstykket.
S Sørg for at din arbeidsstilling er sikker.
RØYK OG GASS -- Kan være helsefarlig
S Hold ansiktet borte fra sveiserøyken.
S Ventiler og sørg for avsug av sveiserøyk og --gass fra ditt eget og andres arbeidsområde.
LYSSTRÅLER -- Kan skade øynene og brenne huden
S Beskytt øynene og kroppen. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær.
S Beskytt omkringstående personer med egnede verneskjermer eller forheng.
BRANNFARE
S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander
inærheten av sveiseplassen.
STØY -- Overdreven støy kan skade hørselen
S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern.
S Advar de som oppholder seg i nærheten om faren.
VED FEIL -- Ta kontakt med fagmann.
LES OG FORSTÅ BRUKSANVISNINGEN FØR UTSTYRET INSTALLERES OG BRUKES
TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!
ESAB kan skaffe nødvendig sveisebeskyttelse og annet tilbehør.
ADVARSEL!
Les og forstå bruksanvisningen før utstyret installeres og
brukes.
ADVARSEL!
Strømkilden må ikke brukes til å tine frosne rør.
Dette produkt er kun beregnet for buesveising.
3 INNLEDNING
CaddyArc 150 er en sveisestrømkilde beregnet på sveising med dekkede elektroder
(MMA-- sveising) og TIG --sveising.
3.1 Utstyr
CaddyArc 150 leveres med 3 m nettkabel og bruksanvisning.
ESAB’s tilbehør for produktet finner du på side 16.
bh26d1n
-- 4 --
NO
4 TEKNISKE DATA
CaddyArc 150
Nettspenning 230 V, 1 µ 50/60 Hz
Sikring (treg) 16 A
Primærstrøm I
Primærstrøm I
Innstillingsområde (DC) 4 A /20 V -- 150 A /26 V
Tillatt belastning ved
25 % intermittens
35 % intermittens
60 % intermittens
100 % intermittens
Ytelsesfaktor ved maks. strøm 0,62
Virkningsgrad ved maks. strøm 77%
Tomgangsspenning 71--78 V
Driftstemperatur -- 1 0 ˚C-- +40˚ C
Kontinuerlig A--veid lydtrykk <70db
Mållxbxh 394 x 267 x 274 mm
Vekt 9kg
Beskyttelsesklasse IP 23C
Anvendelsesklasse
maks.
eff.
36 A
21 A
150 A / 26 V
140 A / 26 V
110A/25V
90 A / 24 V
Intermittensfaktor
Intermittensfaktoren angir den prosentvise tiden av en timinuttersperiode som man kan sveise
med en viss belastning.
Beskyttelseklasse
IP--koden angir beskyttelsesklasse, d.v.s. graden av beskyttelse mot inntrengning av faste gjen-
stander og vann. Apparater merket med IP 23 er beregnet både for bruk innendørs og utendørs.
Bruksklasse
Symbolet innebærer at sveisestrømkilden er konstruert for bruk på steder hvor det er større
elektrisk fare.
5 INSTALLASJON
Installasjonen skal foretas av kvalifisert person.
VARNING!
Denna produkt är avsedd för industriell användning. I hem-- och kontorsmiljö kan denna produkt
orsaka radiostörningar. Det är användarens ansvar att vidta lämpliga åtgärder.
5.1 Plassering
Plasser sveisestrømkilden slik at kjøleluften har fritt inn-- og utløp.
5.2 Merkeskilt
Merkeskiltet er plassert på undersiden av strømkilden.
bh26d1n
-- 5 --
NO
5.3 Strømtilkopling
Kontroller at strømkilden koples til r iktig nettspenning samt at det benyttes riktig
størrelse på sikringene. Følg gjeldende normer for hvert enkelt land når det gjelder
strømkabelens tverrsnitt. Jording skal skje ifølge gjeldende forskrifter.
5.3.1 Anbefalt sikringsstørrelse og min. kabeltverrsnitt
CaddyArc 150
Nettspenning 230 V ¦10 %, 1--fase
Nettfrekvens 50–60 Hz
Sikring, treg
100A 20% intermittens
120A 35% intermittens
150A 35% intermittens
Nettkabel, tverrsnitt 3x2,5mm
Sveisekabel, tverrsnitt 16 mm
*) Ved sveising med maks. 100 A er 10 A treg sikring tilstrekkelig.
Versjon beregnet på Nord- Amerika: Montert nettkabel er godkjent for maks. 18 A.
10 A
16 A
20 A*)
2
2
OBS!Kabeltverrsnittene og sikringsstørrelsene ovenfor er ifølge svenske forskrifter.
Kople til strømkilden ifølge gjeldende lokale forskrifter.
6 DRIFT

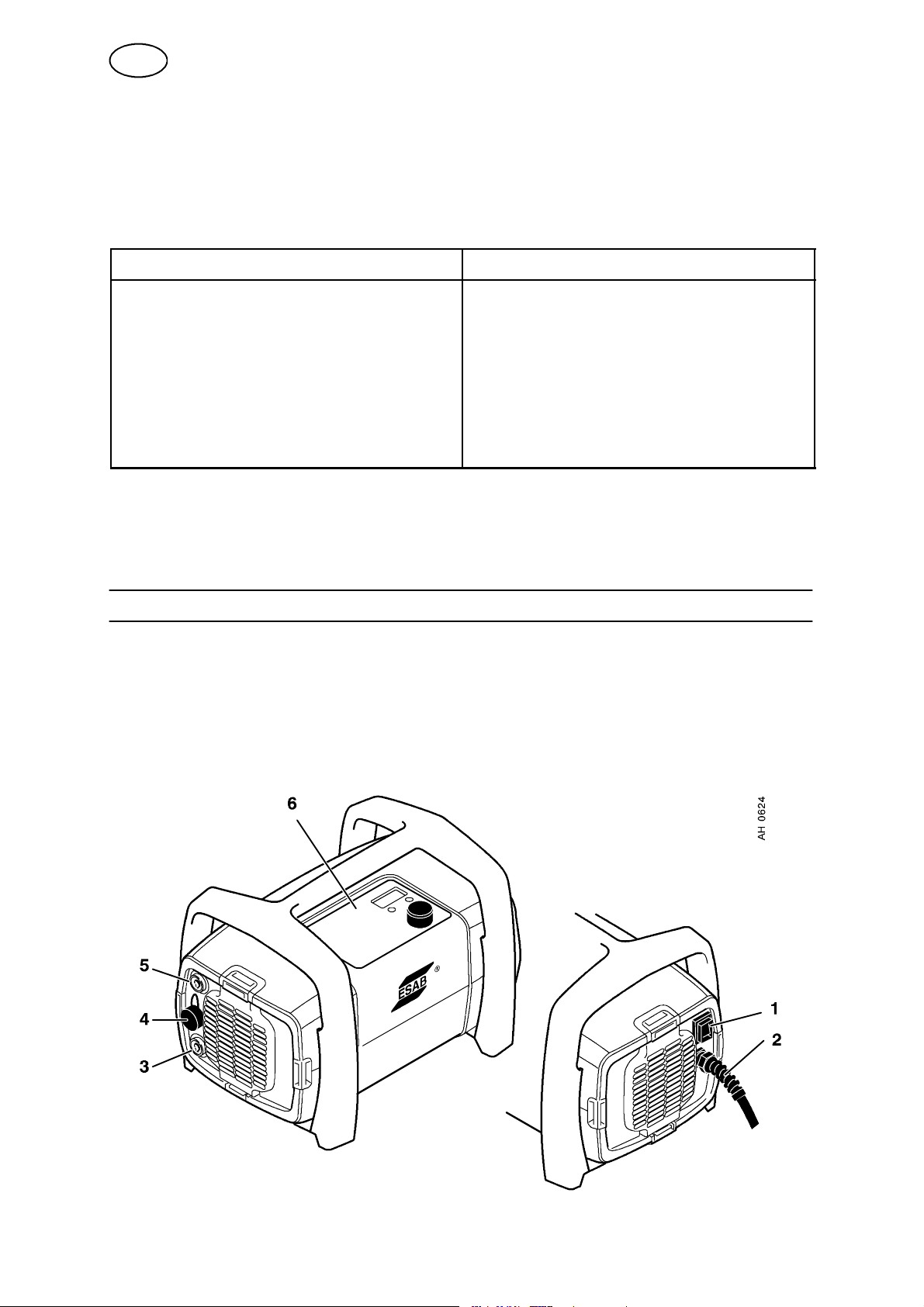

6.1 Tilkoplinger og kontrollorgan
1 Bryter for nettspenning 0/1 4 Tilkopling for fjernregulator
2 Nettkabel 5 Tilkopling for sveisekabel (+)
3 Tilkopling for jordingskabel (--) 6 Innstillingspanel, se under 6.2
3 og 5 brukes for tilkopling av sveis og jording ved MMA--sveising
bh26d1n
