ESAB Caddy 250 Arc 251i Instruction manual

NO

Caddy

Arc 251i

Bruksanvisning

Valid for serial no. 810-xxx-xxxx0460 324 001 NO 20120731

- 42 -

1 SIKKERHET 4.......................................................

2 INTRODUKSJON 6...................................................

2.1 Utstyr 6....................................................................

2.2 Innstillingspanel A32, A34 6..................................................

3 TEKNISKE DATA 7..................................................

4 INSTALLASJON 8...................................................

4.1 Plassering 8................................................................

4.2 Nettforsyning 8.............................................................

4.3 Strømtilkobling 8............................................................

4.3.1 Anbefalt sikringsstørrelse og min. kabeltverrsnitt 8..........................

5 DRIFT 9.............................................................

5.1 Tilkoplinger og kontrollorgan 9................................................

5.2 Tilkopling av sveise- og jordingskabel 9........................................

5.3 TIG-sveising 9..............................................................

5.4 Overopphetingsvern 10.......................................................

6 VEDLIKEHOLD 10....................................................

6.1 Strømkilde 10................................................................

6.2 Brenner 10..................................................................

7 FEILSØKING 11......................................................

8 RESERVEDELSBESTILLING 11........................................

SKJEMA 12.............................................................

BESTILLINGSNUMMER 14...............................................

TILBEHØR 15...........................................................

Rett til å endre spesifikasjoner uten varsel forbeholdes.

TOCn

- 43 -

NO

1 SIKKERHET

Brukeren av ESAB utstyr har hovedansvaret for at de sikkerhetstiltak som angår de an satte som bruker utstyret eller som oppholder seg i nærheten av det, blir iverksatt. Sik kerhetstiltakene må oppfylle de krav som blir stilt til denne typen utstyr. Denne anbefalin gen kan ses som et tillegg til standardforskriftene som gjelder for arbeidsplassen.

Utstyret må bare brukes av ansatte som har satt seg godt inn i utstyrets funksjon. Feil bruk kan føre til en farlig situasjon som kan skade operatøren og ødelegge utstyret.

1. Alt personale som arbeider med utstyret må ha satt seg godt inn i:

S bruken S nødstoppens plassering S funksjon S gjeldende sikkerhetsforskrifter S sveising og brenning

2. Operatøren må sørge for:

S at uvedkommende ikke befinner seg innenfor utstyrets arbeidsområde før det startes. S at ingen personer står uten verneutstyr når lysbuen blir tent

3. Arbeidsplassen må:

S være egnet for sveisearbeid og brenning S være trekkfri

4. Personlig verneutstyr S Bruk alltid forskriftsmessig personlig beskyttelsesutstyr som vernebriller,

flammesikre klær og beskyttelseshansker.

S Bruk ikke løstsittende plagg, f.eks. skjerf, armbånd, ringer og lignende som kan

bli sittende fast i utstyret eller forårsake brannsår.

5. Annet

S Kontroller at de angitte returledninger er godt tilkoplet. S Arbeid på elektriske enheter må bare utføres av en kvalifisert elektriker. S Brannslokkingsutstyr må være lett tilgjengelig og godt synlig. S Smøring og vedlikehold av utstyret må ikke gjøres under drift.

bh34d1na

- 44 -

NO

ADVARSEL

Buesveising og brenning kan medføre fare for skade på deg selv og andre. Vær derfor forsiktig under sveising og brenning. Følg sikkerhetsforskriftene fra arbeidsgiveren, som skal være basert på produsentens advarsler.

ELEKTRISK STØT - Kan være dødelig

S Utstyret må installeres og jordes i henhold til aktuelle standarder. S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr. S Isoler deg selv fra jord og fra arbeidsstykket. S Sørg for at din arbeidsstilling er sikker.

RØYK OG GASS - Kan være helsefarlig

S Hold ansiktet borte fra røyken. S Ventiler og sørg for avsug av røyk og -gass fra ditt eget og andres arbeidsområde.

LYSSTRÅLER - Kan skade øynene og brenne huden

S Beskytt øynene og kroppen. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær. S Beskytt omkringstående personer med egnede verneskjermer eller forheng.

BRANNFARE

S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander

inærheten av sveiseplassen.

STØY - Overdreven støy kan skade hørselen

S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern. S Advar de som oppholder seg i nærheten om faren.

VED FEIL - Ta kontakt med fagmann.

Les og forstå bruksanvisningen før utstyret installeres og brukes

TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!

ADVARSEL!

Strømkilden må ikke brukes til å tine frosne rør

OBS!

Les og forstå bruksanvisningen før utstyret installeres og brukes.

OBS!

Dette produkt er kun beregnet for buesveising.

OBS!

Utstyr av “Class A” er ikke beregnet til bruk i boliger med strømforsyning fra det alminnelige lavspenningsnettet. Det kan være problematisk å sikre elektromagnetisk kompatibilitet for utstyr av “Class A” i slike lokaler på grunn av ledningsbundne og luftbårne forstyrrelser.

bh34d1na

- 45 -

NO

Elektronisk utstyr skal leveres til gjenvinningsanlegg!

I henhold til nasjonal lovgivning og direktiv 2002/96/EF, om håndtering av kasserte elektriske og elektroniske produkter, skal slike produkter leveres til gjenvinningsanlegg.

Som ansvarlig for utstyret har du i henhold til loven plikt til å innhente informasjon om godkjente innsamlingsstasjoner.

Kontakt din nærmeste ESAB-representant for mer informasjon.

ESAB kan skaffe nødvendig sveisebeskyttelse og annet tilbehør.

2 INTRODUKSJON

Arc 152i er en sveisestrømkilde beregnet på sveising med dekkede elektroder

(MMA-sveising) og TIG-sveising.

ESAB's tilbehør for produktet finner du på side 55.

2.1 Utstyr

Strømkilden leveres med:

S Bruksanvisning for sveisestrømkilde

S Bruksanvisning for innstillingspanel

S Jordingskabel 3 m

S Sveisekabel 3 m

Bruksanvisninger på andre språk kan lastes ned fra www.esab.com.

2.2 Innstillingspanel A32, A34

Sveiseprosessens parametrer reguleres via innstillingspanelet.

Du finner en utførlig beskrivelse av innstillingspanelene i en egen bruksanvisning.

bh34d1na

- 46 -

NO

3 TEKNISKE DATA

Arc 251i

Nettspenning 400 V, $15%, 3∼ 50/60 Hz Nettforsyning S Primærstrøm

I

MMA

maks.

I

TIG

maks.

Tomgangseffekt i energisparemodus 6,5 min etter sveising 30 W

Innstillingsområde

MMA TIG

Tillatt belastning ved MMA 30 % intermittens 60 % intermittens 100 % intermittens

Tillatt belastning ved TIG 30 % intermittens 60 % intermittens 100 % intermittens

Ytelsesfaktorved maks. strøm MMA TIG

Virkningsgrad ved maks. strøm MMA TIG

Tomgangsspenning

uten VRD med VRD

Driftstemperatur -10 til +40 ° C Transporttemperatur -20 til +55 ° C Kontinuerlig lydtrykk i tomgang <70 dB (A) Mål lxbxh 418 x 188 x 208 mm Vekt 10,5 kg Isolasjonsklasse transformator H Beskyttelsesklasse IP 23 Anvendelsesklasse

3,3 MVA

sc min

14 A 10 A

4 - 250 A 3 - 250 A

250 A / 30 V 190 A / 27,6 V 150 A / 26 V

250 A / 20 V 190 A / 17,6 V 150 A / 16 V

0,94 0,93

83 % 79 %

65 V < 35 V

Nettforsyning, S

sc min.

Minste tillatte kortslutningseffekt på nettet i henhold til IEC 61000-3-12.

Intermittensfaktor

Intermittensfaktoren angir den prosentvise tiden av en timinuttersperiode som man kan sveise eller skjære med en viss belastning. Intermittensfaktoren gjelder ved 40_C.

Beskyttelseklasse IP-koden angir beskyttelsesklasse, d.v.s. graden av beskyttelse mot inntrengning av faste gjenstan

der og vann. Apparater merket med IP 23 er beregnet både for bruk innendørs og utendørs.

Bruksklasse

Symbolet innebærer at sveisestrømkilden er konstruert for bruk på steder hvor det er større elektrisk fare.

- 47 -

bh34d1na

NO

4 INSTALLASJON

Installasjonen skal foretas av kvalifisert person.

4.1 Plassering

Plasser sveisestrømkilden slik at kjøleluften har fritt inn- og utløp.

4.2 Nettforsyning

Merk!

Krav til el-nettet

Utstyr med høy effekt kan, som følge av den høye strømmen den drar fra nettet, påvirke nettspenningen på en ugunstig måte. For enkelte utstyrstyper kan det derfor være tilkoblingsbegrensninger eller krav om maksimalt tillatt nettimpedans eller minste nødvendige uttakbare effekt ved tilkoblingspunktet til det alminnelige el-nettet (se tekniske data). I slike tilfeller er det brukeren av utstyret sitt ansvar å kontrollere, hvis det er nødvendig, ved å konsultere el-nettoperatøren for å finne ut om det gjeldende utstyret kan kobles til.

4.3 Strømtilkobling

Kontroller at strømkilden koples til riktig nettspenning samt at det benyttes riktig størrelse på sikringene. Jording skal skje i henhold til gjeldende forskrifter.

Merkeplate med tilkoplingsdata

4.3.1 Anbefalt sikringsstørrelse og min. kabeltverrsnitt

Arc 251i

Nettspenning 400V Nettkabeltverrsnitt mm Fasestrøm I Sikring

treg type automatsikring type C

1 eff

2

4 G 1,5

8 A

10 A 10 A

OBS!

Kabeltverrsnittene og sikringsstørrelsene ovenfor er ifølge svenske forskrifter. Kople til strømkilden i henhold til gjeldende lokale forskrifter.

bh34d1na

- 48 -

NO

5 DRIFT

Generelle sikkerhetsbestemmelser for betjening av dette utstyret finnes på si de 44. Les disse før utstyret tas i bruk.

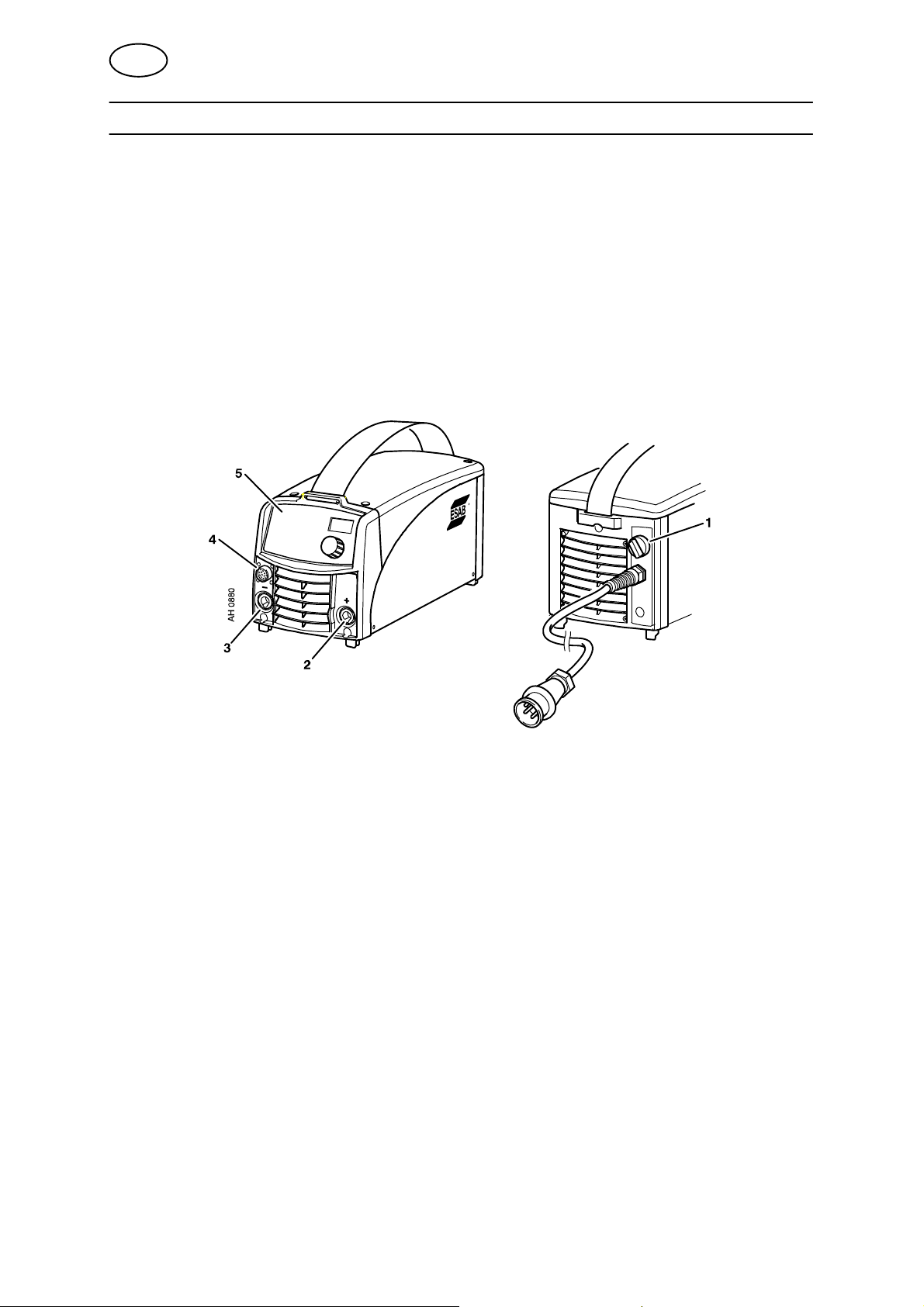

5.1 Tilkoplinger og kontrollorgan

1 Strømbryter for nettspenning 4 Tilkopling for fjernregulator 2 Tilkopling (+)

TIG: jordingskabel MMA: sveisekabel eller jordingskabel

3 Tilkopling (-)

TIG: brenner MMA: jordingskabel eller sveisekabel

5 Innstillingspanel,

se egen bruksanvisning

5.2 Tilkopling av sveise- og jordingskabel

Sveisestrømkilden har to uttak, en plusspol (+) og en minuspol (-) for tilkopling av sveise- og jordingskabler. Hvilket uttak sveisekabelen skal koples til, avhenger av hvilken sveisemetode eller elektrodetype som benyttes. Tilkoplingspolaritet angis på elektrodeemballasjen.

Kople jordingskabelen til det andre uttaket på sveisestrømkilden. Fest jordingskabelens kontaktklemme i arbeidsstykket og sørg for å opprettholde god kontakt mellom arbeidsstykket og uttaket for jordingskabelen på sveisestrømkilden.

5.3 TIG-sveising

Ved TIG-sveising kompletteres strømkilden med:

For å kunne utføre TIG-sveising må strømkilden utstyres med:

S TIG-brenner med gassventil

S argongassbeholder

S argongassregulator

S volframelektrode

bh34d1na

- 49 -

NO

5.4 Overopphetingsvern

Strømkilden er utstyrt med et overopphetingsvern som utløses når temperaturen blir for høy. Når dette skjer, brytes sveisestrømmen og en feilkode vises i innstillingspanelet.

Når temperaturen synker, tilbakestilles overopphetingsvernet automatisk.

6 VEDLIKEHOLD

Regelmessig vedlikehold er viktig for pålitelig og sikker drift.

Kun personer med relevante elkunnskaper (autorisert) kan fjerne beskyttelsesplater.

OBS!

Alle leverandørens garantiforpliktelser opphører å gjelde hvis kunden selv i løpet av garantitiden foretar inngrep i produktet for å rette opp eventuelle feil.

6.1 Strømkilde

Kontroller regelmessig at sveisestrømkilden ikke er tilsmusset.

Hvor ofte og hvordan rengjøringen skal utføres, er avhengig av:

S sveiseprosess

S buetid

S oppstilling

S miljøet rundt

Det er vanligvis nok å blåse strømkilden ren med tørr trykkluft (redusert trykk) én gang i året.

Tett eller blokkert inn- og utløp av luft vil ellers føre til overoppheting.

6.2 Brenner

Rengjøring og utskifting av slitedeler bør gjøres med jevne mellomrom for å sikre problemfri sveising.

bh34d1na

- 50 -

NO

7 FEILSØKING

Nedenfor følger noen kontrolltiltak du bør utføre før du tilkaller servicepersonell.

Type feil Løsning

Sveisestrømkilden gir ingen lysbue.

S Kontroller at strømbryteren er slått på. S Kontroller om sveise- og jordingskablene er riktig tilkoplet. S Kontroller at strømstyrken er riktig innstilt. S Kontroller sikringene.

Sveisestrømmen blir brutt mens sveising pågår.

Termovakten utløses ofte. S Undersøk om strømkildens merkedata er overskredet

Dårlig sveiseresultat. S Kontroller om sveise- og jordingskablene er riktig tilkoplet.

S Kontroller om termovaktene er utløst (det vises en feilkode i

innstillingspanelet).

S Kontroller sikringene.

(overbelastning av strømkilden).

S Kontroller at strømkilden ikke er tilsmusset.

S Kontroller at strømstyrken er riktig innstilt. S Kontroller at det ikke benyttes feil type elektroder.

8 RESERVEDELSBESTILLING

Reparasjon og elektrisk arbeid skal utføres av ESAB-autorisert servicepersonale. Bruk kun originale ESAB reservedeler og slitedeler.

Arc 251i er konstruert og utprøvet ifølg internasjonal og europeisk standard EN 60974-1 og EN 60974-10. Etter utført service eller reparasjon er det utførende ser viceinstans sitt ansvar å påse at produktet ikke avviker fra ovennevnte standard.

Reservedeler bestilles gjennom nærmeste ESAB-representant, se siste side i denne publikasjonen.

bh34d1na

- 51 -

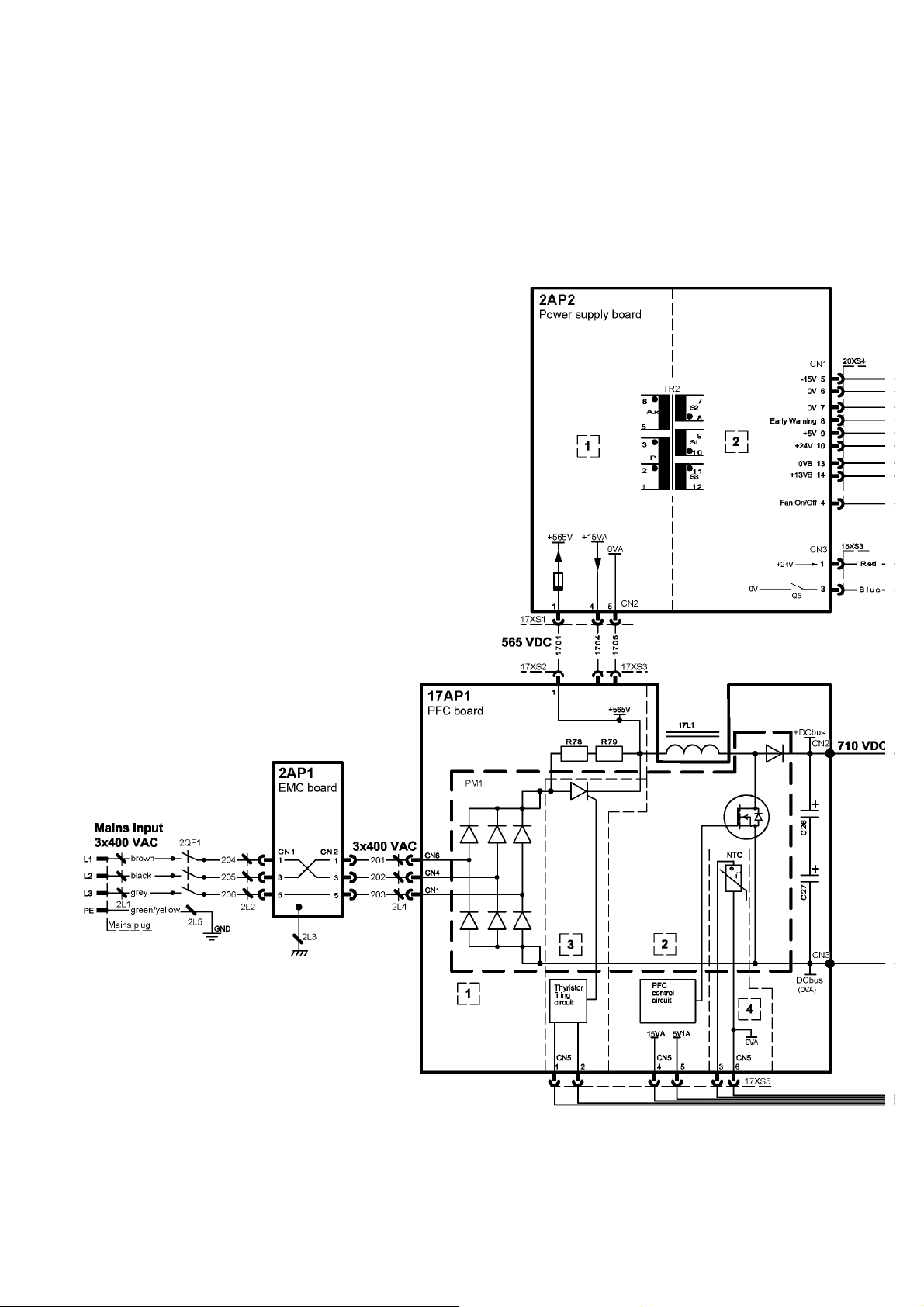

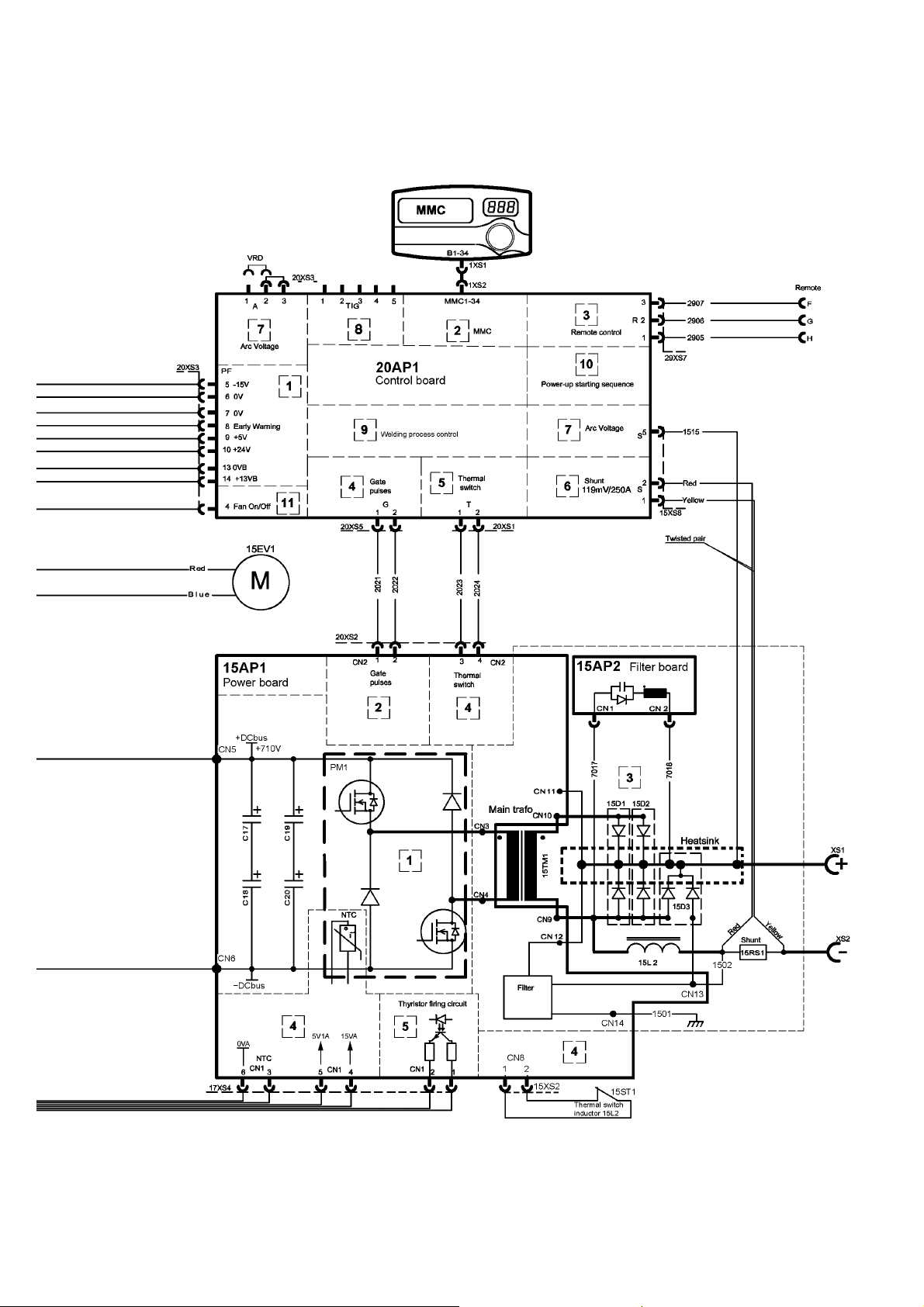

Skjema

bh34e

- 52 -

bh34e

- 53 -

Arc 251i

Bestillingsnummer

Ordering no. Denomination Type

0460 300 880 Welding power source Caddyâ Arc 251i, A32

0460 300 881 Welding power source Caddyâ Arc 251i, A34

0459 839 021 Spare parts list Arc 251i

0460 449 Instruction manual Control panel Caddyâ A32, A34

Instruction manuals and the spare parts list are available on the Internet at www.esab.com

bh34o

- 54 -

Arc 251i

Tilbehør

Remote control unit AT1 .................

MMA and TIG: setting of current

Remote control unit AT1 CF .............

MMA and TIG: rough and fine setting of current

Foot pedal FS002 with 5 m cable .......... 0349 090 886

Remote cable 12 pole - 8 pole

5 m.....................................

10 m....................................

15 m....................................

25 m....................................

0459 491 896

0459 491 897

0459 552 880 0459 552 881 0459 552 882 0459 552 883

Welding cable kit ........................

Return cable kit .........................

Cable holder ............................ 0460 265 002

Shoulder strap .......................... 0460 265 003

0700 006 902 0700 006 903

bh34a11a

- 55 -

Arc 251i

Tig torch TXH 150 4 m ..................

Tig torch TXH 150 8 m ...................

Tig torch TXH 200 4 m ..................

Tig torch TXH 200 8 m ..................

0460 011 843 0460 011 883 0460 012 841 0460 012 881

Trolley ......

for 5-10 litre gascylinder ...................

0459 366 885

Trolley

for 20-50 litre gascylinder .................. 0459 366 886

Trolley

for 20-50 litre gascylinder ................. 0460 330 880

bh34a11a

- 56 -

NOTES

.............................................................................................................................................................

notes

- 57 -

NOTES

.............................................................................................................................................................

notes

- 58 -

NOTES

.............................................................................................................................................................

notes

- 59 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Brussels Tel: +32 2 745 11 00 Fax: +32 2 745 11 28

BULGARIA

ESAB Kft Representative Office Sofia Tel/Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB international AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB Caddy 250 Arc 251i Instruction manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
