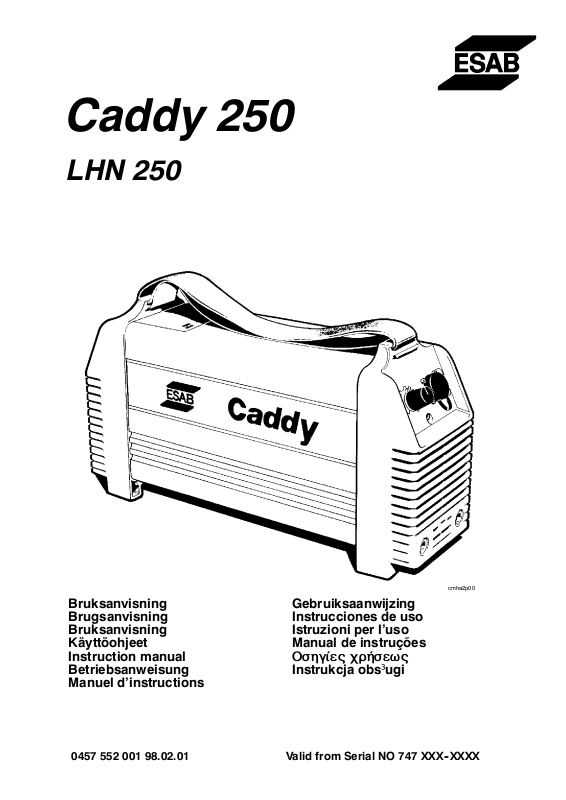

Page 1
Caddy 250
LHN 250
112101103105107109111102021110025108024042106023061104022041100020040060001
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
Manuel d’instructions
0457 552 001 98.02.01
cmha2p00
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções
ПузгЯет чсЮуещт
Instrukcja obs³ugi
V alid from Serial NO 747 XXX--XXXX
Page 2
SVENSKA 3..............................................
DANSK 9................................................
NORSK 15................................................
SUOMI 21................................................
ENGLISH 27..............................................
DEUTSCH 33.............................................
FRANÇAIS 39.............................................
NEDERLANDS 45.........................................
ESPAÑOL 51..............................................
ITALIANO 57..............................................
PORTUGUÊS 63..........................................
ЕЛЛЗНЙКБ 69.............................................
POLSKI 75.................................................
Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Ci riserviamo il diritto di variare le specifiche senza preavviso.
Reservamo--nos o direito de alterar as especificações sem aviso prévio.
ДйбфзсеЯфбй фп дйкбЯщмб фспрпрпЯзузт рспдйбгсбцюн ЧщсЯт рспейдпрпЯзуз.
Zastrzegamy sobie prawo do wprowadzenia zmian.
-- 2 --
Page 3
NORSK
1DIREKTIV 16.........................................................
2 SIKKERHED 16.......................................................
3 INDLEDNING 17......................................................
3.1 Tekniske data 17.............................................................
3.2 Udstyr 18...................................................................
3.3 Bruksområde 18.............................................................
4 INSTALLATION 18....................................................
4.1 Plassering 18................................................................
4.2 Tilkobling 18.................................................................
5 DRIFT 19.............................................................
5.1 Driftstart 19..................................................................
5.2 Overoppvarmingsvern 19......................................................
6 VEDLIGEHOLDELSE 19...............................................
6.1 Rengjøring 19...............................................................
7 FEILSÖKING 20......................................................
7.1 Sannsynlige feil og utbedring 20................................................
8 RESERVDELSBESTILLING 20.........................................
9 EKSTRA TILBEHØR 20................................................
SKJEMA 81.............................................................
RESERVEDELSLISTE 82.................................................
TOCn
-- 1 5 --
Page 4
1DIREKTIV
FORSIKRING OM OVERENSSTEMMELSE
Esab Welding Equipment AB, 695 81 Laxå, Sweden, forsikrer på eget ansvar at
sveisestrømkilde LHN 250 fra serienummer 747 er i samsvar med standard EN
60974--1 i overensstemmelse med bestem m e lsene i direktiv (73/23/EØF) med tillegg
(93/68/EØF), og standard EN 50199 i overensstemmelse med bestemmelsene i direktiv (89/336/EØF) med tillegg (93/68/EØF).
-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -------Laxå 97--11--10
Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81000 Fax: + 46 584 12336
2 SIKKERHED
ADVARSEL
BUESVEISING OG BRENNING KAN MEDFØRE FARE FOR SKADE PÅ DEG SELV OG ANDRE.
VÆR DERFOR FORSIKTIG UNDER SVEISING. FØLG SIKKERHETSFORSKRIFTENE FRA ARBEIDSGIVEREN, SOM SKAL VÆRE BASERT PÅ PRODUSENTENS ADVARSLER.
ELEKTRISK STØT -- Kan være dødelig
S Sveiseutstyret må installeres og jordes i henhold til aktuelle standarder.
S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr.
S Isoler deg selv fra jord og fra arbeidsstykket.
S Sørg for at din arbeidsstilling er sikker.
RØYK OG GASS -- Kan være helsefarlig
S Hold ansiktet borte fra sveiserøyken.
S Ventiler og sørg for avsug av sveiserøyk og --gass fra ditt eget og andres arbeidsområde.
LYSSTRÅLER -- Kan skade øynene og brenne huden
S Beskytt øynene og kroppe. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær.
S Beskytt omkringstående personer med egnede verneskjermer eller forheng.
BRANNFARE
S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander
inærheten av sveiseplassen.
STØJ -- Overdreven støy kan skade hørselen
S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern.
S Advar de som oppholder seg i nærheten om faren.
VED FEIL -- Ta kontakt med fagmann.
LES OG FORSTÅ BRUKSANVISNINGEN FØR UTSTYRET INSTALLERES OG BRUKES
TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!
-- 1 6 --bh20d12n
Page 5
3INDLEDNING
OBS!
Dette produkt er kun beregnet for buesveising.
LHN 250 er en transistorstyrt sveisestrømkilde som er beregnet på sveising med
dekkede elektroder samt på TIG--sveising (skraptenning). Avansert elektronikk gir
bl.a. hurtig styring, lavt energiforbruk og fremragende sveiseegenskaper.
Inverteringsteknikken har bidratt til lav vekt og små dimensjoner. Den myke, avlange
formen og den lave vekten gjør den lett å bære med seg. Reimen kan foldes
sammen slik at den fungerer som et bærehåndtak. Med utstrakt reim kan LHN 250
bæres over skulderen.
3.1 Tekniske data
Tillatt belastning:
ved 35% intermittens
ved 60% intermittens
ved 100% intermittens
Innstillingsområde trinnløst 4--250 A
250 A/30 V
180 A/27 V
140 A/26 V
Tomgangsspenning 50--80 V
Nettilkobling:
spenning
frekvens
sikring
nettkabel, tverrsnitt mm
2
400 V AC
50/60 Hz
16 A*
3x1,5 mm2**
Kapslingsklasse IP 23
Bruksklasse
Dimension L x B x H 472x142x256
Vekt 11 kg
*Ved sveising med maks. 100 A er det tilstrekkelig med e n 10 A treg sikring.
**Nettkabeltverrsnitt ifølge svenske forskrifter.
Intermittensfaktor
Intermittentfaktoren angir tiden i prosent av en ti--minuttersperiode hvor det er mulig
å sveise med en viss belastning uten å risikere at sveisestrømkilden overbelastes.
Kapslingsklasse
IP --Koden angir kapslingsklasse, dvs. graden av beskyttelse mot inntrenging av
faste gjenstander og vann. Apparater merket IP 23 er konstruert for bruk innen-- og
utendørs.
Bruksklasse
Symbolet innebærer at strømkilden er konstruert for bruk på steder med stor
strømfare.
bh20d12n
-- 1 7 --
Page 6
3.2 Udstyr
LHN 250 har uttak for fjernenhet som koples automatisk til ved tilkopling av en
fjernenhet.
MERK! Kontaktstift L og M i fjernenhetens tilkoplingskabel må være forbundet for å
oppnå automatisk omkopling.
Omformeren levereres med en 3 m lang strømledning.
LHN 250 levereres med 5 m lange sveise-- og returledninger. De er montert på
kabelkoplinger slik at det er mulig å skifte polaritet raskt.
Serienummeret er stemplet på merkeplaten.
3.3 Bruksområde
LHN 250 leverer likestrøm og kan sveise de fleste ulegerte og legerte ståltyper,
rustfritt og støpejern.
Med LHN 250 er det mulig å sveise belagte elektroder fra 1,6 mm til 5 mm
TIG--sveising
TIG--sveising er spesielt velegnet når det stilles høye kvalitetskrav, samt ved
tynnplatesveising.
For å kunne T IG--sveise, må LHN 250 utstyres med en TIG--brenner med gassventil,
argongassflaske, argongassregulator, volframelektrode og ved behov egnet
tilsettmateriale.
Det greieste er å bruke skrapetenning, dvs at man skraper ved å stryke
volframelektroden lett mot arbeidsstykket for å få en bue.
4 INSTALLATION
ADVARSEL
Dette produktet er beregnet til reparasjons-- og vedlikeholdssveising.
I hjem -- og kontormiljøer kan produktet forårsake radioforstyrrelser.
Det er brukerens ansvar å iverksette passende tiltak.
4.1 Plassering
Plasser maskinen slik at kjøleluftens ut-- og innløp ikke hindres.
4.2 Tilkobling
Ved full utnyttelse av LHN 250 må det brukes en 16 A treg sikring.
LHN 250 har nettspenningskompensering, noe som innebærer at en
¦10 % variasjon i nettspenningen kun betyr ¦0,2 % i sveisespenningen.
LHN 250 fås i 400 V, 3 --faset utførelse. Den kan brukes til 50 Hz eller 60 Hz.
5DRIFT
5.1 Driftstart
Strømbryteren på LHN 250 er plassert på baksiden. Når bryteren slås på, lyser den
hvite lampen på forsiden.
-- 1 8 --bh20d12n
Page 7
1. Gul lampe
2. Innstilling av sve isestrøm 4--250 A
3. Hvit lampe
4. Uttak for fjernenhet
Strømmen stilles inn ved hjelp av hjulet på forsiden.
bh11d001
Viktig!
Bruk kun vedlagte sveise-- og returkabler med et tverrsnitt på 35 mm@.
(Se bestillingsnummer i reservdelslisten).
5.2 Overoppvarmingsvern
For at du ikke skal behøve å tenke på r isikoen for overbelastning, finnes det en
termosikring som løser ut før temperaturen blir for høy. Du merker at likeretteren er
overbelastet ved at du ikke kan sveise og at den gule lampen lyser.
6 VEDLIGEHOLDELSE
6.1 Rengjøring
Det er vanligvis tilstrekkelig å blåse sveisestrømkilden ren med tørr trykkluft
(redusert trykk), samt å rengjøre støvfilteret i fronten regelmessig.
Hvis sveisestrømkilden er plassert i støvete miljø, bør renblåsing o g filterrengjøring
skje oftere.
bh20d12n
-- 1 9 --
Page 8
7FEILSÖKING
7.1 Sannsynlige feil og utbedring
Feiltype Utbedring
Sveisetrømkilden avgir ingen lysbue. S Sjekk at nettbryteren er på.
S Sjekk om sveise-- og tilbakelederka-
belen er riktig tilkoblet.
S Sjekk om strømstyrken er riktig
innstilt.
Sveisestrømkilden stopper under sveisingen.
Termovakten løser ofte ut. S Sjekk om støvfilteret er tett.
Sveisestrømkilden stopper under sveisingen.
S Sjekk om termovakten er utløst
(oransje indikeringslampe på
fremsiden av sveisestrømkilden).
S Sjekk om nettsikringen er gått.
S Sjekk om sveisestrømkildens
merkedata er overskredet
(overbelastning av apparatet).
S Sjekk om sveise-- og tilbakelederka-
belen er riktig tilkoblet.
S Sjekk om strømstyrken er riktig
innstilt.
S Kontroller at det ikke er feil på
elektrodene.
8 RESERVDELSBESTILLING
Ved bestelling oppgis maskintype og maskinnummer, samt delenummer ifølge
reservedelslisten.
Dette gjør ekspederingen lettere og sikrer riktig levering.
9 EKSTRA TILBEHØR
Fjernenhet PHA1 25 m 0367 657 880
Fjernenhet PHA1 10 m 0367 657 881
Fjernenhet PHA2 Hotstart 0367 601 880
Fjernenhet PHB1 0367 317 880
Fjernenhet PHB2 0367 318 880
Fjernenhet PHC2 0367 620 880
Fjernenhet PHA5 0367 970 880
Tilkoplingskabel 5 m 0367 144 881
Tilkoplingskabel 10 m 0367 144 882
Tilkoplingskabel 1,5 m 0367 144 883
-- 2 0 --bh20d12n
