ESAB Aristo 1000 Instruction manual [it]

Aristo®

Aristo®1000 AC/DCSAW

Istruzioni per l'uso

0462 985 101 IT 20200131

Valid for: serial no. 336-xxx-xxxx

SOMMARIO

1

SICUREZZA

1.1 Significato dei simboli

1.2 Precauzioni per la sicurezza

2

INTRODUZIONE

3

CARATTERISTICHE TECNICHE

4

INSTALLAZIONE

4.1 Istruzioni per il sollevamento

4.2 Posizione

4.3 Esempio di apparecchio per saldatura

4.4 Percorso dei cavi

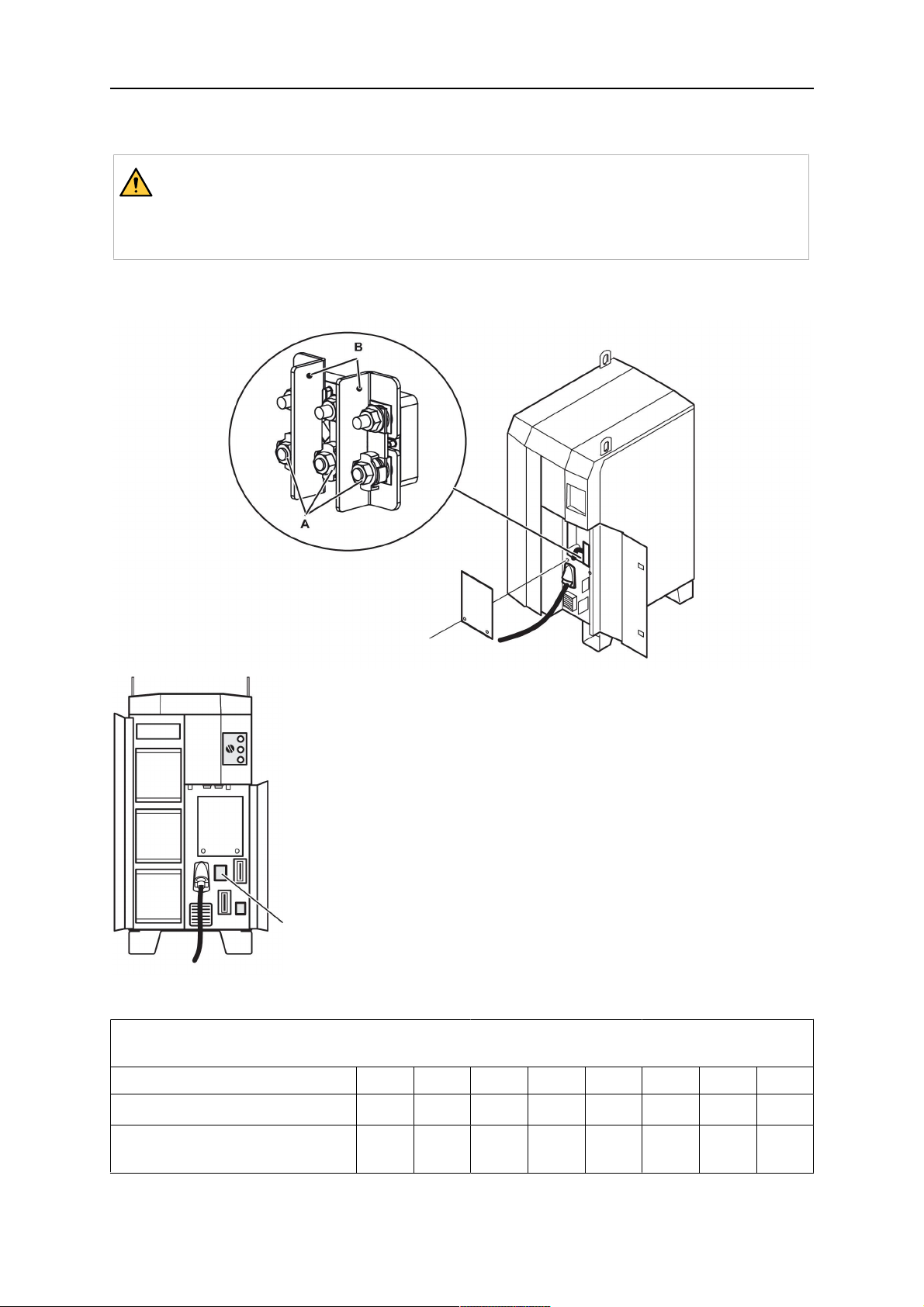

4.5 Alimentazione elettrica di rete

5

FUNZIONAMENTO

5.1 Attacchi e dispositivi di controllo

5.2 Attacco del cavo di saldatura e di ritorno

5.3 Chiave di lettura dei simboli

5.4 Protezione dal surriscaldamento

................................................................................................

...........................................................................

.................................................................

..........................................................................................

................................................................

.........................................................................................

................................................................

.................................................................................................

....................................................................................

......................................................................................

..................................................................

................................................

..............................................................

.........................................................

............................................

..........................................................

4

4

4

8

9

10

10

11

12

13

14

16

16

17

17

17

6

MANUTENZIONE

6.1 Generatore di saldatura

7

INDIVIDUAZIONE DEI GUASTI

8

ORDINAZIONE RICAMBI

........................................................................................

.........................................................................

..................................................................

............................................................................

REQUISITI PER IL PERCORSO DEI CAVI
PULIZIA
SCHEMA

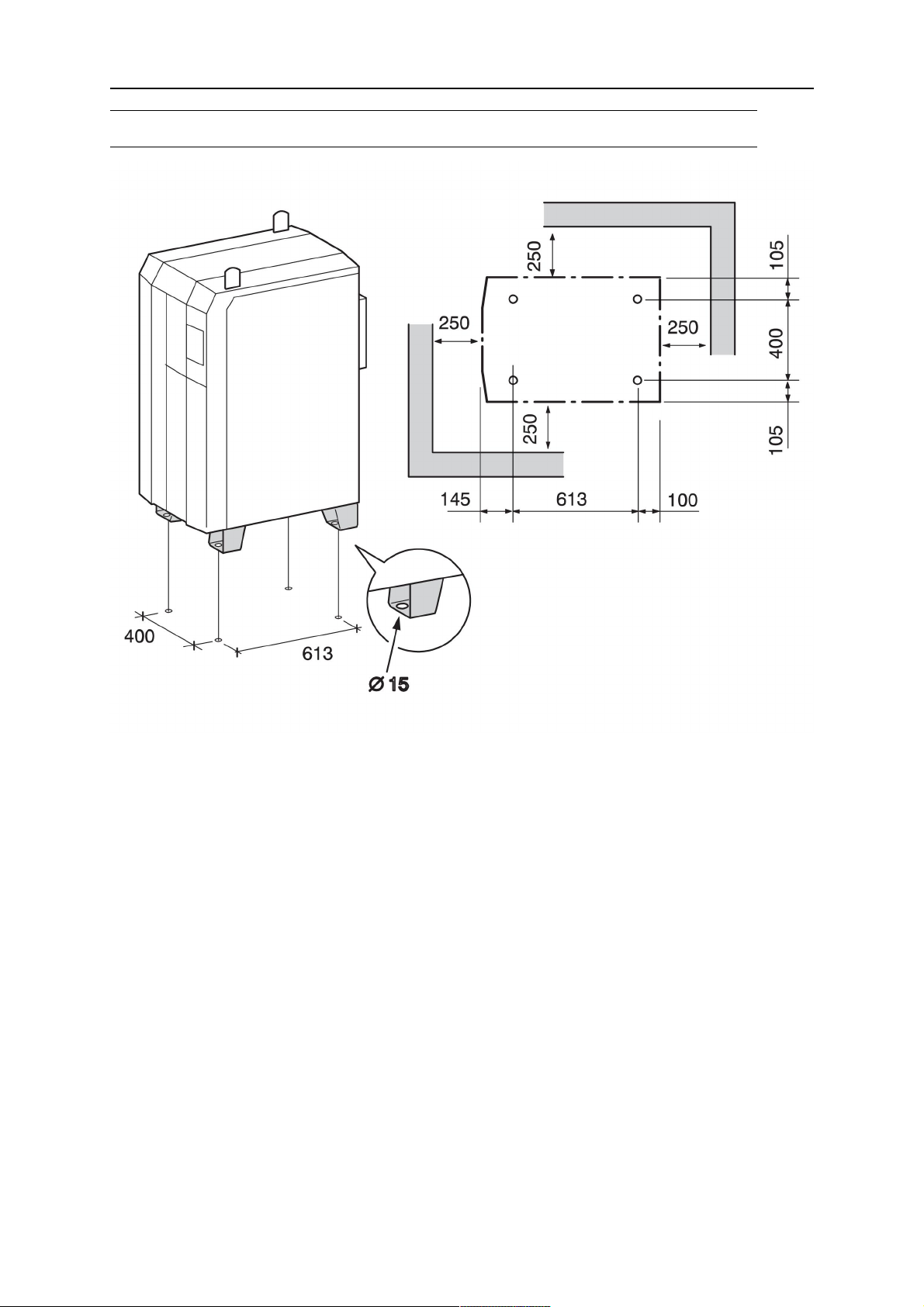

ISTRUZIONI DI MONTAGGIO

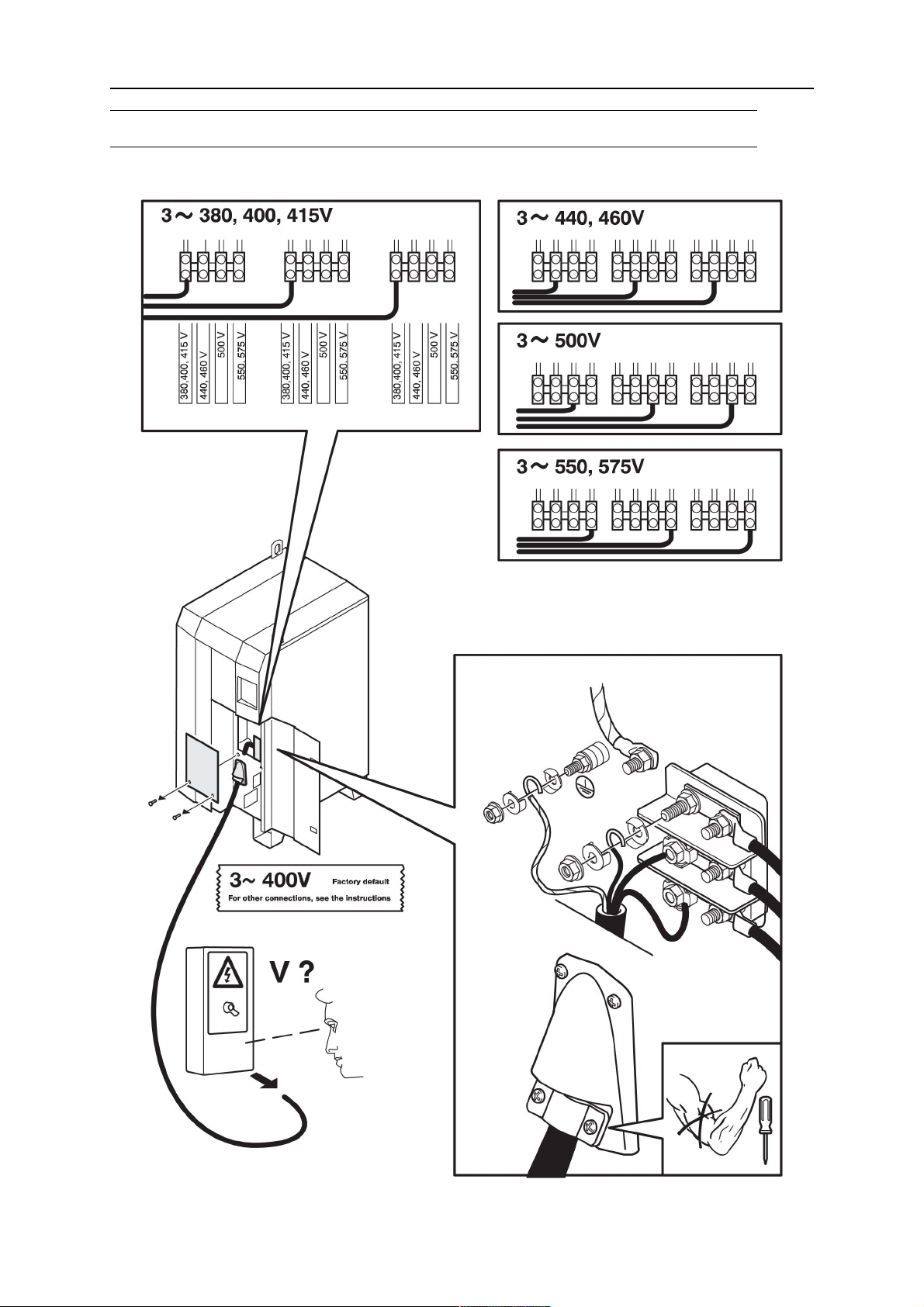

ISTRUZIONI PER IL COLLEGAMENTO
NUMERI DI ORDINAZIONE
COMPONENTI SOGGETTI A USURA
ACCESSORI

................................................................................................................

..............................................................................................................

.............................................................................

.............................................................

................................................................................

................................................................

........................................................................................................

.........................................................

18

18

20

21
22
26
27
28
29
30
31
32

Diritti riservati di modifica delle specifiche senza preavviso.

0462 985 101 © ESAB AB 2020

1 SICUREZZA

1 SICUREZZA

1.1 Significato dei simboli

Utilizzo in questo manuale: Significa Attenzione! State attenti!

PERICOLO!
Significa rischi immediati che, se non evitati, avranno come conseguenza

immediata, lesioni gravi o addirittura letali.

ATTENZIONE!
Significa possibili pericoli che potrebbero dar luogo a lesioni fisiche o

addirittura letali.

AVVISO!
Significa rischi che potrebbero causare lesioni fisiche.

ATTENZIONE!

Prima dell'uso, leggere attentamente il manuale di
istruzioni e attenersi a quanto riportato sulle etichette,
alle procedure di sicurezza e alle schede di sicurezza
(SDS).

1.2 Precauzioni per la sicurezza

Gli utilizzatori degli apparecchi ESAB sono responsabili del rispetto di tutte le misure di
sicurezza pertinenti da parte del personale che opera con l'apparecchio o nelle sue
vicinanze. Le misure di sicurezza devono soddisfare i requisiti previsti per questo tipo di
apparecchi. Oltre alle norme standard applicabili ai luoghi di lavoro è opportuno rispettare le
indicazioni che seguono.

Tutte le lavorazioni devono essere eseguite da personale addestrato e in possesso di una
buona conoscenza dell'apparecchio. L'azionamento errato dell'apparecchio può dare origine
a situazioni di pericolo che possono causare lesioni all'operatore e danni all'apparecchio.

1. Tutto il personale che utilizza l'apparecchio deve conoscere:
○ il suo funzionamento;
○ l'ubicazione degli arresti di emergenza;
○ le sue funzioni;
○ le misure di sicurezza pertinenti;
○ saldatura e taglio o altre funzioni applicabili dell'apparecchio

2. L'operatore deve accertarsi:
○ che nessun estraneo si trovi all'interno dell'area di lavoro dell’apparecchio per

saldatura prima che questo venga messo in funzione

○ che tutti indossino protezioni quando si innesca l'arco o si inizia il lavoro con

l'apparecchio

3. Il luogo di lavoro deve essere:
○ adeguato allo scopo;
○ esente da correnti d'aria.

0462 985 101

- 4 -

© ESAB AB 2020

1 SICUREZZA

4. Dispositivi di protezione individuale:
○ Usare sempre le attrezzature di protezione consigliate, come occhiali di

sicurezza, abiti ignifughi e guanti di sicurezza

○ Non indossare indumenti o accessori ampi come sciarpe, braccialetti, anelli e

affini, che possono impigliarsi o provocare ustioni

5. Precauzioni generali:
○ Accertarsi che il cavo di ritorno sia fissato saldamente
○ Ogni intervento sui componenti elettrici deve essere effettuato solo da

personale specializzato

○ Devono essere disponibili a portata di mano attrezzature antincendio adeguate e

chiaramente indicate

○ Non eseguire mai lubrificazioni e interventi di manutenzione sull'apparecchio per

saldatura quando è in esercizio

ATTENZIONE!

La saldatura e il taglio ad arco possono causare lesioni all'operatore o ad altre
persone. Durante la saldatura e il taglio adottare le opportune precauzioni.

SCOSSA ELETTRICA: può uccidere

• Installare e collegare a terra l'unità conformemente al manuale di istruzioni

• Non toccare i componenti elettrici sotto tensione o gli elettrodi con le mani
nude oppure quando si indossano guanti o indumenti bagnati

• Isolarsi dal pezzo da lavorare e dal terreno.

• Assicurarsi che la posizione di lavoro sia sicura

CAMPI ELETTRICI E MAGNETICI: possono nuocere alla salute

• Gli operatori portatori di pacemaker devono consultare un medico prima di
eseguire operazioni di saldatura. I campi elettromagnetici possono
provocare interferenze con determinati pacemaker.

• L'esposizione a campi elettromagnetici può provocare effetti sulla salute
ancora sconosciuti.

• Gli operatori devono adottare le procedure riportate di seguito per ridurre
al minimo l'esposizione ai campi elettromagnetici:

○ Portare i cavi da lavoro e l'elettrodo sullo stesso lato del corpo. Se

possibile, fissarli con del nastro. Non posizionarsi tra la torcia e i cavi
da lavoro. Non avvolgere mai la torcia o il cavo da lavoro attorno al
corpo. Tenere il più lontano possibile dal corpo i cavi e il generatore
di saldatura.

○ Collegare il cavo da lavoro al pezzo da saldare il più vicino possibile

all'area da saldare.

ESALAZIONI E GAS: possono nuocere alla salute

• Tenere il capo lontano dalle esalazioni.

• Eliminare le esalazioni e i gas dall'area in cui si respira e in generale
dall'area di lavoro, utilizzando sistemi di ventilazione o di aspirazione
presso l'arco o entrambi

RAGGI DELL'ARCO: possono causare lesioni agli occhi e ustioni

0462 985 101

• Proteggere gli occhi e il corpo. Utilizzare l'apposito schermo per saldatura
e le lenti con filtro e indossare indumenti di protezione

• Proteggere le persone presenti mediante schermi o tende.

- 5 -

© ESAB AB 2020

1 SICUREZZA

RUMORE: il rumore eccessivo può danneggiare l'udito

Proteggere le orecchie. Utilizzare le cuffie o altri dispositivi di protezione
dell'udito.

PARTI MOBILI - Possono provocare lesioni

• Tenere tutte le porte, i pannelli e i coperchi chiusi e fissati saldamente in
posizione. Se necessario, consentire solo al personale qualificato di
rimuovere i coperchi per gli interventi di manutenzione e la risoluzione dei
problemi. Reinstallare i pannelli o i coperchi e chiudere le porte quando
l'intervento di manutenzione è stato ultimato e prima di avviare il motore.

• Arrestare il motore prima di installare o collegare l'unità.

• Tenere mani, capelli, abiti ampi e attrezzi lontano dalle parti mobili.

PERICOLO D'INCENDIO

• Le scintille (gocce di saldatura) possono causare incendi. Assicurarsi che
non siano presenti materiali infiammabili nelle vicinanze.

• Non utilizzare in contenitori chiusi.

GUASTI: in caso di guasti richiedere l'assistenza di persone esperte.

PROTEGGERE SE STESSI E GLI ALTRI!

AVVISO!

Questo prodotto è destinato esclusivamente alla saldatura ad arco.

ATTENZIONE!

Non utilizzare il generatore per scongelare i tubi congelati.

AVVISO!

L'apparecchiatura di Class A non è destinata all'uso in
luoghi residenziali in cui l'energia elettrica viene fornita
dalla rete pubblica di alimentazione a bassa tensione. A
causa di disturbi sia condotti che radiati, potrebbe
essere difficile assicurare la compatibilità
elettromagnetica di apparecchiature di Class A in questi
luoghi.

0462 985 101

- 6 -

© ESAB AB 2020

1 SICUREZZA

NOTA:
Lo smaltimento delle apparecchiature elettroniche

deve essere effettuato presso la struttura di
riciclaggio.

In osservanza della direttiva europea 2012/19/CE sui
rifiuti di apparecchiature elettriche ed elettroniche e
della relativa attuazione nella legislazione nazionale, le
apparecchiature elettriche e/o elettroniche che giungono
a fine vita operativa devono essere smaltite presso una
struttura di riciclaggio.

In quanto responsabile delle apparecchiature, è
tenuto/a ad informarsi sulle stazioni di raccolta
autorizzate.

Per ulteriori informazioni contattare il rivenditore ESAB
più vicino.

ESAB dispone di un vasto assortimento di accessori e dispositivi di protezione
individuale acquistabili. Per informazioni sull'ordinazione contattare il rivenditore
ESAB di zona oppure visitare il nostro sito Web.

0462 985 101

- 7 -

© ESAB AB 2020

2 INTRODUZIONE

2 INTRODUZIONE

Aristo 1000 è un generatore di saldatura ad arco sommerso per applicazioni a produttività

elevata con corrente continua (CC) o alternata(CA). Il generatore offre numerose opzioni di
impostazione che consentono di ottimizzare il processo di saldatura.

Il generatore di saldatura viene utilizzato insieme all'unità di controllo PEK. I parametri del
processo di saldatura sono controllati dall'unità di controllo.

Il generatore è parte del sistema A2/A6 ESAB, per cui la maggior parte dei componenti di
questo sistema è utilizzabile con Aristo1000.

Sono inclusi i componenti seguenti:

• Trattori per saldatura

• Colonna e braccio

• Teste di saldatura

• Attrezzature per posizionamento

• Attrezzature per centraggio giunti

• Sistemi di gestione flusso

Gli accessori di ESAB per il prodotto sono reperibili nel capitolo "ACCESSORI" del
presente manuale.

0462 985 101

- 8 -

© ESAB AB 2020

3 CARATTERISTICHE TECNICHE

3 CARATTERISTICHE TECNICHE

Aristo® 1000

Tensione di rete 380-575V, ±10%, 3~ 50/60Hz
Alimentazione elettrica di rete Sscmin 19,2MVA

Corrente primaria I

max

84A

Intervallo di regolazione 14-50V / 0-1000A
Carico consentito al 100% di tempo caldo

1000A / 44V

di saldatura

Fattore di potenza alla corrente massima 0,92
Efficienza alla corrente massima 88%
Tensione a circuito aperto U0max 125V

Potenza apparente alla corrente massima 55,3kVA
Potenza attiva alla corrente massima 49,5kW
Potenza in assenza di carico 170W
Temperatura di esercizio Da -10 a +40°C (da +14 a +104°F)
Temperatura durante il trasporto Da -20 a +55°C (da -4 a +131°F)
Dimensioni, lxpxa 865×610×1320mm (34x24x52poll.)
Peso 330kg (727lb)
Classe di isolamento H
Classe di protezione IP23

Classe di applicazione

Tempo caldo di saldatura

Il tempo caldo di saldatura indica il tempo, espresso in percentuale di un periodo di dieci
minuti, per cui è possibile saldare o tagliare ad un certo carico senza causare sovraccarichi.
Il tempo caldo di saldatura è valido per una temperatura di 40°C (104°F) o inferiore.

Classe di protezione

Il codice IPdefinisce la classe di protezione, vale a dire il grado di protezione dalla
penetrazione di corpi solidi o acqua.

Gli apparecchi contrassegnati con l’indicazione IP23 sono intesi per l’uso al chiuso e
all’aperto.

Classe di applicazione

Il simbolo indica che l'alimentatore è progettato per l'uso in aree con maggiori pericoli
elettrici.

Alimentazione di rete, S

sc min

Potenza minima di cortocircuito della rete in base alla direttiva IEC 61000-3-12.

0462 985 101

- 9 -

© ESAB AB 2020

4 INSTALLAZIONE

4 INSTALLAZIONE

L’installazione deve essere effettuata da un professionista.

La calibrazione dell'alimentazione deve essere effettuata da personale esperto.

AVVISO!

Utilizzare un sistema trifase simmetrico con messa a terra di protezione.
Destinato a installazioni fisse.

NOTA:
Requisiti dell'alimentazione elettrica di rete

Questa apparecchiatura è conforme alla norma IEC 61000-3-12, a condizione che
la corrente di cortocircuito sia superiore o uguale al valore S

interfacciamento tra l'alimentazione dell'utente e la rete pubblica. È di responsabilità
dell'installatore o dell'utente dell'apparecchiatura assicurare, previa consultazione
con l'operatore della rete di distribuzione, se necessario, che l'apparecchiatura sia
collegata solo a un'alimentazione con una corrente di cortocircuito superiore o
uguale a S

. Fare riferimento ai dati tecnici nella sezione DATI TECNICI.

scmin

scmin

nel punto di

NOTA:

L'alimentazione del generatore per saldatura può provenire da un generatore. Per
ulteriori informazioni, contattare un tecnico autorizzato dell'assistenza ESAB.

4.1 Istruzioni per il sollevamento

0462 985 101

- 10 -

© ESAB AB 2020

4 INSTALLAZIONE

4.2 Posizione

ATTENZIONE!

Fissare l’apparecchio, specialmente
se il terreno è in pendenza o non è
uniforme.

Posizionare il generatore in modo che gli
ingressi e le uscite dell'aria di raffreddamento
non siano ostruiti, mantenendo uno spazio
libero di almeno 250 mm (9,86") attorno al
generatore.

Quando si installa il generatore sul
pavimento, vedere lo schema per i fori di
installazione nell'appendice "ISTRUZIONI DI
MONTAGGIO" del presente manuale.

0462 985 101

- 11 -

© ESAB AB 2020

4 INSTALLAZIONE

4.3 Esempio di apparecchio per saldatura

1 Testa di saldatura 5 Cavo di ritorno 9 Cavo di misurazione,

velocità

2 Unità di controllo 6 Cavo di misurazione,

10 Cavo motore

pezzo da saldare

3 Cavo di comando 7 Pezzo da saldare 11 Cavo di misurazione,

tensione di saldatura

4 Generatore di saldatura 8 Cavo di saldatura

0462 985 101

- 12 -

© ESAB AB 2020

4 INSTALLAZIONE

4.4 Percorso dei cavi

*Consigliato

3 Cavo di comando 5 Cavo di ritorno 6 Cavo di

8 Cavo di saldatura

misurazione,
pezzo da saldare

Per ulteriori informazioni sul percorso dei cavi, vedere l'appendice "REQUISITI PER IL
PERCORSO DEI CAVI".

0462 985 101

- 13 -

© ESAB AB 2020

4 INSTALLAZIONE

4.5 Alimentazione elettrica di rete

ATTENZIONE!

Il generatore è collegato per l'erogazione a 400V. Per altre tensioni di rete,
rieseguire i collegamenti nella morsettiera in base alle istruzioni presenti
nell'appendice "ISTRUZIONI DI COLLEGAMENTO".

Serrare le viti A a una coppia di 10Nm (88,5poll.lb). Assicurarsi che la protezione in
plasticaB rimanga allentata.

Accertarsi che il generatore di saldatura sia collegato alla tensione
di alimentazione corretta e che sia protetto da fusibili di dimensioni
adeguate. Effettuareun collegamento di messa a terra di protezione
in conformità alle norme vigenti.

Targhetta con i dati relativi al collegamento all'alimentazione
elettrica

Dimensioni dei fusibili consigliate

Aristo 1000

50/60 Hz saldatura CC

Tensione di rete 380V 400V 415V 440V 460V 500V 550V 575V
Corrente di fase I

1eff

Fusibile soppressore di

84A 79A 75A 72A 69A 64A 60A 54A

100A 100A 80A 80A 80A 80A 63A 63A

sovracorrente

0462 985 101

- 14 -

© ESAB AB 2020

4 INSTALLAZIONE

NOTA:

Le dimensioni dei fusibili illustrate sopra sono conformi alle norme svedesi.
Impiegare il generatore di saldatura conformemente alle norme pertinenti in vigore
nel Paese di utilizzo.

0462 985 101

- 15 -

© ESAB AB 2020

5 FUNZIONAMENTO

5 FUNZIONAMENTO

Le norme generali di sicurezza per la movimentazione dell'apparecchio sono riportate
nel capitolo "SICUREZZA" del presente manuale. Leggerle attentamente prima di
iniziare ad utilizzare l'apparecchio!

5.1 Attacchi e dispositivi di controllo

1 Manopola di impostazione* 8 Attacco per bus interno per collegamento

in parallelo/in tandem (identicoa7)

2 Spia di segnalazione guasto arancione 9 Attacco nero per cavo di misurazione,

pezzo da saldare

3 Pulsante bianco ON 10 Fusibile
4 Pulsante nero OFF 11 Attacco rosso per cavo di misurazione,

testa di saldatura

5 Attacco per unità di controllo PEK 12 Attacco per cavo di ritorno

6 Attacco per attrezzo di servizio 13 Attacco per cavo della corrente di

saldatura a testa di saldatura

7 Attacco per bus interno per collegamento

in parallelo/in tandem (identicoa8)

*) La manopola può essere spostata su tre posizioni:

• Posizione 1, attivazione/disattivazione alimentazione di rete controllata da unità di

controllo remoto

• Posizione 2, blocco attivazione/disattivazione

• Posizione 3, attivazione/disattivazione alimentazione di rete controllata tramite i

pulsanti 3 e 4

14 Attacco per cavo alimentazione di rete

15 Ingressi per cavi segnale

0462 985 101

- 16 -

© ESAB AB 2020

5 FUNZIONAMENTO

5.2 Attacco del cavo di saldatura e di ritorno

Verificare che il cavo di saldatura e il cavo di ritorno siano installati come illustrato.

5.3 Chiave di lettura dei simboli

Alimentazione ON Alimentazione OFF

Avvio controllo in remoto Controllo locale dall'alimentatore

Indicazione guasto

5.4 Protezione dal surriscaldamento

L'alimentatore di saldatura è provvisto di una protezione contro il surriscaldamento che
interviene se la temperatura diventa troppo elevata. In tal caso, si interrompe l'alimentazione
alla saldatura e si accende la spia gialla. Nel pannello di impostazione dell'unità di controllo
(PEK) appare un codice di guasto.

La protezione da surriscaldamento viene automaticamente reimpostata e, quando la
temperatura scende, il processo di saldatura può essere riavviato.

0462 985 101

- 17 -

© ESAB AB 2020

6 MANUTENZIONE

6 MANUTENZIONE

NOTA:

Per garantire un funzionamento sicuro e affidabile, è importante una manutenzione
regolare.

Soltanto il personale in possesso delle opportune competenze nel settore elettrico
(personale autorizzato) è autorizzato a rimuovere le piastre di sicurezza per eseguire
collegamenti o interventi di assistenza, manutenzione o riparazione dell’apparecchio per
saldatura.

AVVISO!

Tutti gli obblighi di garanzia del fornitore decadono qualora l'acquirente tenti di
intervenire direttamente sul prodotto durante il periodo di garanzia al fine di
correggere eventuali difetti.

6.1 Generatore di saldatura

Controllare regolarmente che il generatore di saldatura non sia ostruito da residui di
sporcizia.

La frequenza e il metodo di pulizia dipendono da:

• processo di saldatura

• durata di utilizzo

• collocazione

• ambiente circostante

Il generatore deve essere regolarmente sottoposto a pulizia mediante aria compressa a
pressione ridotta, vedere l'appendice "PULIZIA". Eseguire tale operazione più
frequentemente in ambienti sporchi.

Gli ingressi e le uscite dell'aria intasati od ostruiti potrebbero provocare un
surriscaldamento. Per il numero di ordinazione del filtro antipolvere, vedere l'appendice
"COMPONENTI SOGGETTI A USURA".

0462 985 101

- 18 -

© ESAB AB 2020

6 MANUTENZIONE

Sostituzione e pulizia del filtro antipolvere

1. Sganciare il filtro antipolvere come illustrato nella figura.

2. Pulire il filtro con aria compressa a bassa pressione.

3. Reinstallare il filtro.
Controllare che il filtro con la rete più fine sia rivolto verso la griglia di protezione.

Sostituzione e pulizia del filtro dell'aria

1. Sganciare il filtro dell'aria come illustrato nella figura.

2. Pulire il filtro con acqua e sapone

3. Reinstallare il filtro.

0462 985 101

- 19 -

© ESAB AB 2020

7 INDIVIDUAZIONE DEI GUASTI

7 INDIVIDUAZIONE DEI GUASTI

Prima di richiedere l'intervento di un tecnico dell'assistenza autorizzato, eseguire i controlli
indicati di seguito.

Tipo di guasto Intervento

Arco assente • Controllare che l'alimentazione di rete sia attivata.

• Controllare che i cavi di saldatura e di ritorno siano
collegati correttamente.

• Controllare che sia impostato il valore di corrente
corretto.

• Controllare i fusibili dell'alimentazione elettrica.

La corrente di saldatura si
interrompe durante la
saldatura.

L'interruttore termico si
attiva spesso.

Prestazioni di saldatura
insufficienti

• Controllare se si sono attivati gli interruttori termici (viene
visualizzato un codice di guasto sul pannello di controllo).

• Controllare i fusibili dell'alimentazione elettrica.

• Controllare che il filtro antipolvere non sia ostruito.

• Assicurarsi che non si stiano superando i valori nominali
per il generatore di saldatura (ad es. che non ci sia un
sovraccarico di corrente).

• Controllare che il generatore di saldatura non sia ostruito
da residui di sporcizia.

• Controllare la temperatura ambiente.

• Controllare che i cavi di alimentazione e di ritorno della
corrente di saldatura siano collegati correttamente.

• Controllare che sia impostato il valore di corrente
corretto.

• Controllare di utilizzare il materiale di riempimento
corretto (filo e polvere).

0462 985 101

- 20 -

© ESAB AB 2020

8 ORDINAZIONE RICAMBI

8 ORDINAZIONE RICAMBI

AVVISO!

Le riparazioni e gli interventi a livello elettrico devono essere effettuati solamente da
tecnici di manutenzione autorizzati da ESAB. Utilizzare solo ricambi e componenti
soggetti a usura originali ESAB.

Aristo 1000 è stato progettato e collaudato in conformità alle norme internazionali ed
europee IEC-/EN 60974-1 e IEC-/EN 60974-10. Spetta al centro di assistenza che ha
effettuato la manutenzione o la riparazione dell'apparecchio accertarsi dell'invariata
conformità del prodotto ai suddetti standard.

I ricambi e i componenti usurati possono essere ordinati dal più vicino rivenditore ESAB; fare
a riferimento al sito Web esab.com. Al momento dell’ordine, indicare il tipo di prodotto, il
numero di serie, la denominazione e il numero del ricambio specificati nell’elenco dei
ricambi. In questo modo si facilita l’invio del pezzo desiderato.

0462 985 101

- 21 -

© ESAB AB 2020

REQUISITI PER IL PERCORSO DEI CAVI

REQUISITI PER IL PERCORSO DEI CAVI

*Recommended

0462 985 101

- 22 -

*Recommended

© ESAB AB 2020

REQUISITI PER IL PERCORSO DEI CAVI

0462 985 101

- 23 -

© ESAB AB 2020

REQUISITI PER IL PERCORSO DEI CAVI

0462 985 101

- 24 -

© ESAB AB 2020

REQUISITI PER IL PERCORSO DEI CAVI

0462 985 101

- 25 -

© ESAB AB 2020

PULIZIA

PULIZIA

0462 985 101

- 26 -

© ESAB AB 2020

SCHEMA

SCHEMA

0462 985 101

- 27 -

© ESAB AB 2020

ISTRUZIONI DI MONTAGGIO

ISTRUZIONI DI MONTAGGIO

0462 985 101

- 28 -

© ESAB AB 2020

ISTRUZIONI PER IL COLLEGAMENTO

ISTRUZIONI PER IL COLLEGAMENTO

0462 985 101

- 29 -

© ESAB AB 2020

NUMERI DI ORDINAZIONE

NUMERI DI ORDINAZIONE

Ordering no. Denomination Type

0462 100 880 Welding power source Aristo® 1000 AC/DC SAW
0740 800 205 Service manual Aristo® 1000 AC/DC SAW
0459 839 050 Spare parts list Aristo® 1000 AC/DC SAW
0740 801 030 Installation manual For tandem and parallel connection

of Aristo® 1000 AC/DC SAW

La documentazione tecnica è disponibile in Internet all'indirizzo Web: www.esab.com

0462 985 101

- 30 -

© ESAB AB 2020

COMPONENTI SOGGETTI A USURA

COMPONENTI SOGGETTI A USURA

Qty Ordering no. Denomination

3 0458 398 003 Dust filter
1 0441 828 003 Air filter

0462 985 101

- 31 -

© ESAB AB 2020

ACCESSORI

ACCESSORI

0460 504 880 Control unit PEK

0460 503 881 Joint tracking unit GMH

0460 502 881 Control unit for motorised slides PAV

0461 235 880 Welding automat A6 Mastertrac

0449 270 900 Welding head A6 SF F1 SAW

0148 140 880 Flux recovery unit

For more information regarding components for the A2/A6 system, see separate brochures.

0462 985 101

- 32 -

© ESAB AB 2020

ACCESSORI

0462 985 101

- 33 -

© ESAB AB 2020

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
