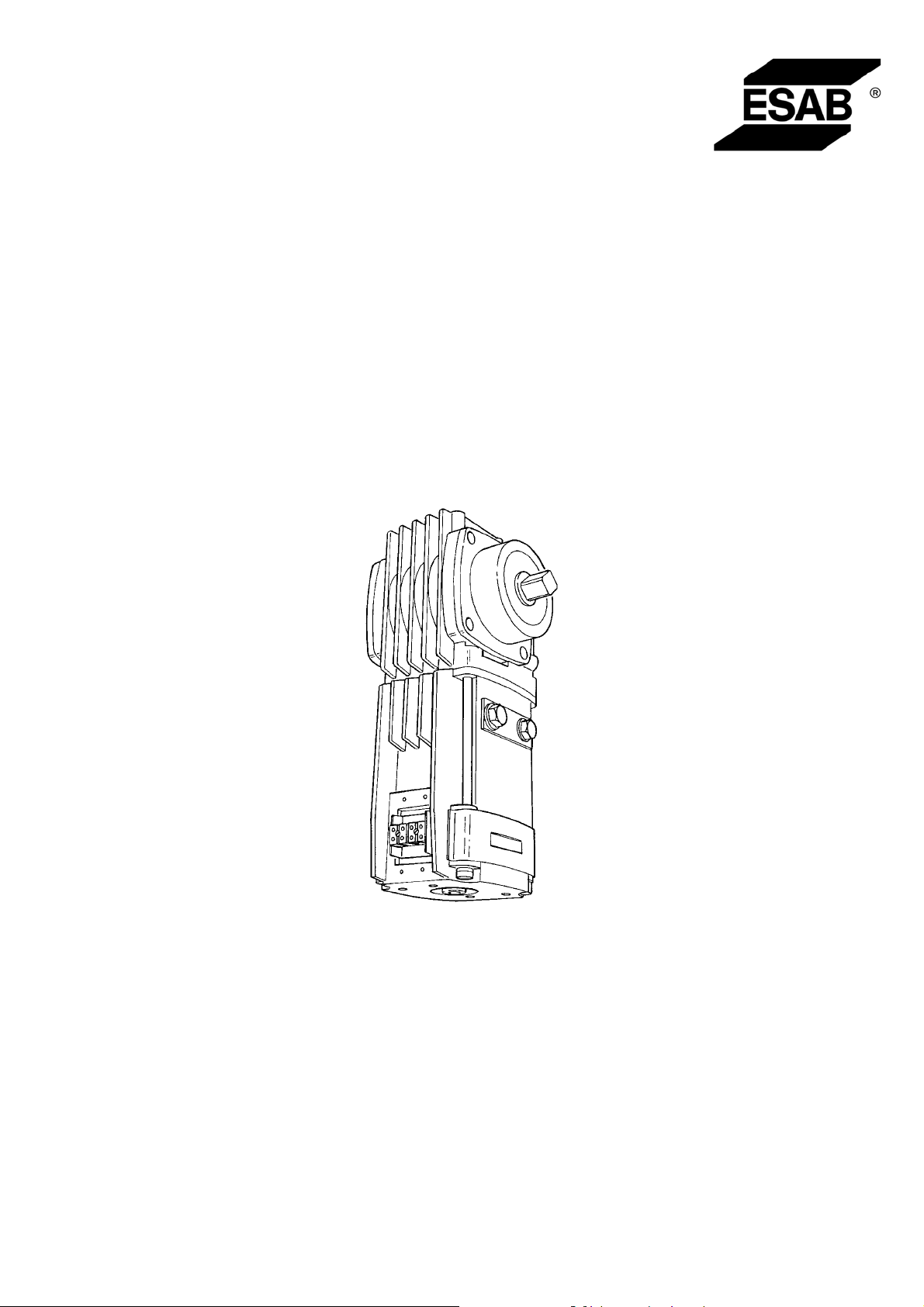

A6 VEC
101103105107109111102021110025108024042106023061104022041100020040060001
Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung
Manuel d’instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções
ПдзгЯет чсЮуещт
Valid for serial no. 452--xxx--xxxx0443 393 001 2004--06--29
SVENSKA 3..............................................
DANSK 18................................................
NORSK 33................................................
SUOMI 48................................................
ENGLISH 63..............................................
DEUTSCH 78.............................................
FRANÇAIS 93.............................................
NEDERLANDS 108.........................................
ESPAÑOL 123..............................................
ITALIANO 138..............................................
PORTUGUÊS 153..........................................
ЕЛЛЗНЙКБ 168.............................................
Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Ci riserviamo il diritto di variare le specifiche senza preavviso.
Reservamo--nos o direito de alterar as especificações sem aviso prévio.
ДйбфзсеЯфбй фп дйкбЯщмб фспрпрпЯзузт рспдйбгсбцюн ЧщсЯт рспейдпрпЯзуз.
-- 2 --
NORSK
1 SIKKERHET 34.......................................................
2 INNLEDNING 36......................................................
2.1 Allment 36...................................................................
2.2 Tekniske data 36.............................................................
2.3 A6 VEC 39..................................................................
2.4 Motoren 39..................................................................
2.5 Momentøkning ved skifte av induktor 40.........................................
2.6 Bestanddeler 41.............................................................
2.7 Tilbehør 42..................................................................
3 INSTALLERING 45....................................................
3.1 Generelt 45..................................................................
3.2 Monteringsanvisning 45.......................................................
3.3 Tilkoblingsanvisning 46........................................................
4 DRIFT 46.............................................................
4.1 Generelt 46..................................................................
5 VEDLIKEHOLD 47....................................................
5.1 Generelt 47..................................................................
5.2 Kulelagrenes levetid 47.......................................................
6 RESERVEDELSBESTILLING 47........................................
MÅLSKISSE 183........................................................
SLITEDELER 185.......................................................
RESERVEDELSLISTE 187.................................................
TOCn
-- 3 3 --
NO
1 SIKKERHET
Brukeren av ESAB sveiseutstyr har hovedansvaret for at de sikkerhetstiltak som angår
de ansatte som bruker utstyret eller som oppholder seg i nærheten av det, blir iverksatt.
Sikkerhetstiltakene må oppfylle de krav som blir stilt til denne typen sveiseutstyr. Denne
anbefalingen kan ses som et tillegg til standardforskriftene som gjelder for arbeidsplassen.
Utstyret må bare brukes av ansatte som har satt seg godt inn i sveiseutstyrets funksjon.
Feil bruk kan føre til en farlig situasjon som kan skade operatøren og ødelegge utstyret.
1. Alt personale som arbeider med sveiseutstyret må ha satt seg godt inn i:
S bruken
S nødstoppens plassering
S funksjon
S gjeldende sikkerhetsforskrifter
S sveising
2. Operatøren må sørge for:
S at uvedkommende ikke befinner seg innenfor sveiseutstyrets arbeidsområde før det startes.
S at ingen personer står uten verneutstyr når lysbuen blir tent
3. Arbeidsplassen må:
S være egnet for sveisearbeid
S være trekkfri
4. Personlig verneutstyr
S Bruk alltid anbefalt personlig verneutstyr, f.eks. vernebriller, flammesikkert tøy,
vernehansker.
S Bruk ikke løstsittende plagg, f.eks. skjerf, armbånd, ringer og lignende som kan
bli sittende fast i utstyret eller forårsake brannsår.
5. Annet
S Kontroller at de angitte returledninger er godt tilkoplet.
S Arbeid på elektriske enheter må bare utføres av en kvalifisert elektriker.
S Brannslokkingsutstyr må være lett tilgjengelig og godt synlig.
S Smøring og vedlikehold av sveiseutstyret må ikke gjøres under drift.
dgb3d1na
-- 3 4 --
NO
ADVARSEL
BUESVEISING OG BRENNING KAN MEDFØRE FARE FOR SKADE PÅ DEG SELV OG ANDRE.
VÆR DERFOR FORSIKTIG UNDER SVEISING. FØLG SIKKERHETSFORSKRIFTENE FRA ARBEIDSGIVEREN, SOM SKAL VÆRE BASERT PÅ PRODUSENTENS ADVARSLER.
ELEKTRISK STØT -- Kan være dødelig
S Sveiseutstyret må installeres og jordes i henhold til aktuelle standarder.
S Berør ikke strømførende deler eller elektroder med bare hender eller med vått verneutstyr.
S Isoler deg selv fra jord og fra arbeidsstykket.
S Sørg for at din arbeidsstilling er sikker.
RØYK OG GASS -- Kan være helsefarlig
S Hold ansiktet borte fra sveiserøyken.
S Ventiler og sørg for avsug av sveiserøyk og --gass fra ditt eget og andres arbeidsområde.
LYSSTRÅLER -- Kan skade øynene og brenne huden
S Beskytt øynene og kroppen. Bruk egnet sveisehjelm med filterinnsats, og bruk verneklær.
S Beskytt omkringstående personer med egnede verneskjermer eller forheng.
BRANNFARE
S Gnister kan føre til brann. Påse derfor at det ikke finnes brennbare gjenstander
inærheten av sveiseplassen.
STØY -- Overdreven støy kan skade hørselen
S Beskytt ørene. Bruk øreklokker eller annen form for hørselvern.
S Advar de som oppholder seg i nærheten om faren.
VED FEIL -- Ta kontakt med fagmann.
LES OG FORSTÅ BRUKSANVISNINGEN FØR UTSTYRET INSTALLERES OG BRUKES
TA VARE PÅ DIN EGEN OG ANDRES SIKKERHET!
dgb3d1na
-- 3 5 --
NO
2 INNLEDNING
2.1 Allment
A6 VEC er en av A6-- system ets hovedkomponenter. Forskjellige varianter av
motorturtall og utvekslingsforhold gjør det mulig å justere turtallsområdet.
A6 VEC fås m ed eller uten gir som kan kobles fra.
A6 VEC, motor med gir, er en separat magnetisert likestrømsmotor med kombinert
reduksjonsgir og snekkedrev. Den kan kobles om for 42 eller 75 V DC
tilkoblingsspenning og er beregnet på bruk sammen med ESABs regulatorer PEG1
(42 V DC), PEH (42 V DC), PEF (75 V DC) og PTF (75 V DC).
2.2 Tekniske data
Arbeidsområde
Spenning
Turtall ved 75 V
Turtall ved 42 V
8,5 -- 75 V DC eller 8,5 -- 42 V DC
fra ca. 500 o/min til mærketurtall
fra ca. 250 o/min til mærketurtall
Utgående turtall
Temperaturklasse E (120˚) i overrensstemmelse med SEN 2601
Beskyttelsesklasse
Motor
Gir
Belastning utgående akseltapp
Standard
Spesialutførelse
Trykkluftstilkobling for frakobling av gir
Lufttrykk
Slangediameter
Vekt, ikke--frakoblingsbart gir 9kg
Vekt, frakoblinsbart gir 11 kg
Lydtrykk, A--veid 69 dB
Andre tekniske data se Tabell 1 og 2
se Tabell 1 og 2
IP 21 standard eller IP 52 (helkapslet) ekstra tilbehør
IP 52
Kulelager SKF 6305. Dynamisk bæreevne 1760 kg
Rullelager SKF 21305. Dynamisk bæreevne 3350 kg
0,2 -- 1,0 MPa (2 --10 bar)
6,4 mm
dgb3d1na
-- 3 6 --
