ESAB A6 Tandem Mastertrac Instruction manual [fi]

A6 Mastertrac
(Tandem)

A6 TFE2

101103105107109111102021110025108024042106023061104022041100020040060001

Bruksanvisning
Brugsanvisning
Bruksanvisning
Käyttöohjeet
Instruction manual
Betriebsanweisung

Manuel d’instructions
Gebruiksaanwijzing
Instrucciones de uso
Istruzioni per l’uso
Manual de instruções

ПдзгЯет чсЮуещт

Valid for serial no. 425--xxx--xxxx0449 468 001 2005--03--30

SVENSKA 5..............................................

DANSK 20................................................

NORSK 35................................................

SUOMI 50................................................

ENGLISH 65..............................................

DEUTSCH 80.............................................

FRANÇAIS 95.............................................

NEDERLANDS 110.........................................

ESPAÑOL 125..............................................

ITALIANO 140..............................................

PORTUGUÊS 155..........................................

ЕЛЛЗНЙКБ 170.............................................

Rätt till ändring av specifikationer utan avisering förbehålles.
Ret til ændring af specifikationer uden varsel forbeholdes.
Rett til å endre spesifikasjoner uten varsel forbeholdes.
Oikeudet muutoksiin pidätetään.
Rights reserved to alter specifications without notice.
Änderungen vorbehalten.
Sous réserve de modifications sans avis préalable.
Recht op wijzigingen zonder voorafgaande mededeling voorbehouden.
Reservado el derecho de cambiar las especificaciones sin previo aviso.
Specifiche senza preavviso.
Reservamo--nos o direito de alterar as especificações sem aviso prévio.

ДйбфзсеЯфбй фп дйкбЯщмб фспрпрпЯзузт рспдйбгсбцюн ЧщсЯт рспейдпрпЯзуз.

-- 2 --

FÖRSÄKRAN OM ÖVERENSST ÄMMELSE

Esab Welding Equipment AB, 695 81 Laxå, Sweden, försäkrar under eget ansvar att
svetsautomat A6 T F E1/TFE2/TGE1 från serienummer 725 är i överensstämmelse
med standard EN 60292 enligt villkoren i direktiv 89/392/EEG med tillägg.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

OVERENSSTEMMELSEERKLÆRING

Esab Welding Equipment AB, 695 81 Laxå, Sweden garanterer under eget ansvar,
at svejseautomat A6 TFE1/TFE2/TGE1 fra serienummer 725 er i overensstemmelse
med standard EN 60292 ifølge betingelserne i direktiv 89/392/EEC med tillægg.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

FORSIKRING OM OVERENSSTEMMELSE

Esab Welding Equipment AB, 695 81 Laxå, Sweden, forsikrer på eget ansvar at
sveiseautomat A6 TFE1/TFE2/TGE1 med serienummer 725 er i samsvar med stan­dard EN 60292 i overensstemmelse med bestemmelsene i direktiv 89/392/EØF med
tillegg.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

VAATIMUSTENMUKAISUUSVAKUUTUS

Esab Welding Equipment AB, 695 81 Laxå, Sweden, vakuuttaa omalla vastuullaan,
että hitsausautomaatti A6 TFE1/TFE2/TGE1 sarjanumerosta 725 täyttää standardin
EN 60292 vaatimukset direktiivin 89/392/EEC ja sen lisäyksen mukaisesti.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

DECLARATION OF CONFORMITY

Esab Welding Equipment AB, 695 81 Laxå, Sweden, gives its unreserved guarantee
that automatic welding machine A6 TFE1/TFE2/TGE1 from serial number 725 com­plies with standard EN 60292, in accordance with the requirements of directive
89/392/EEA and addendum.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

KONFORMITÄTSERKLÄRUNG

Esab Welding Equipment AB, 695 81 Laxå Sweden, versichert hiermit auf eigene
Verantwortung, daß der Schweißautomat A6 TFE1/TFE2/TGE1 ab Serien--Nr 725
mit der norm EN 60292 gemäß den Bedingungen der Richtlinien 89/392/EWG mit
der Ergänzung in Übereinstimmung steht.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

CERTIFICAT DE CONFORMITÉ

Esab Welding Equipment AB, 695 81 Laxå Sweden, certifie sous sa propre respon­sabilité que la appareil de soudage automatique A6 TFE1/TFE2/TGE1 à partir du
numéro de serié 725 répond aux normes de qualité EN 60292 conformément aux
directives 89/392/EEC avec annexe.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

OVEREENKOMSTIGHEIDSVERKLARING

Esab Welding Equipment AB, 695 81 Laxå Sweden, verklaart op eigen verantwoor­delijkheid dat lasautomaat A6 TF E1/TF E2/TGE1 van serienummer 725 overeenkomt
met norm EN 60292 volgens richtlijn 89/392/EEG van de Raad m e t toevoeging.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

DECLARACIÓN DE CONFORMIDAD

Esab Welding Equipment AB, 695 81 Laxå, Sweden, declara, asumiendo toda res­ponsabilidad, que la equipo para soldadura automática A6 TFE1/TFE2/TGE1 desde
el número de serie 725 está fabricada de conformidad con la normativa EN 60292
según los requisitos de la directiva 89/392/EEC con el suplemento.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

3

DICHIARAZIONE DI CONFORMITA

Esab Welding Equipment AB, 695 81 Laxå Sweden, dichiara sotto la propria respon­sabilità che la saldatrice automatica A6 TFE1/TFE2/TGE1 dal numero di serie 725 è
conforme alla norma EN 60292 ai sensi dei requisiti previsti dalla direttiva
89/392/CEE e successive integrazioni nella direttiva.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

DECLARAÇÃO DE CONFORMIDADE

Esab Welding Equipment AB, 695 81 Laxå Sweden, certifica, sob a sua própria res­ponsabilidade que, a equipamento autom ático para soldadura A6 TFE1/TFE2/TGE1
desde número de série 725 está em conformidade com a norma EN 60292, segun­do os requisitos constantes na directiva 89/392/EEC e com o suplemento.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --------

ВЕВБЙЩУЗ УШМЦЩНЙБУ

Ç Esab Welding Equipment AB, 695 81 Laxå Sweden, вевбйюней ме дйкЮ фзт ехиэнз
oфй з бхфьмбфт ухгкпллзфЮт A6 TFE1/TFE2/TGE1 брь фпн бсйимь уейсЬт 725
всЯукефбй уе ухмцщнЯб ме фп уфбнфбсф ЕН 60292 уэмцщнб ме фпх ьспхт фзт
пдзгЯбт 89/392/ЕЕC кбй фзн рспуиЮкз.

-- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- -------­Laxå 97--04--15

Paul Karlsson
Managing Director
Esab Welding Equipment AB
695 81 LAXÅ
SWEDEN Tel: + 46 584 81176 Fax: + 46 584 12336

4

SUOMI

1 TURVALLISUUS 51...................................................

2 JOHDANTO 53.......................................................

2.1 Yleistä 53...................................................................

2.2 Hitsausmenetelmä 53.........................................................

2.3 Hitsaus vaakatasossa ja vastaavasti kaltevalla tasolla 53..........................

2.4 Tekniset tiedot 54............................................................

2.5 Pääosat 54..................................................................

2.6 Pääosien kuvaus 55..........................................................

3 ASENNUS 56.........................................................

3.1 Yleistä 56...................................................................

3.2 Asennus 56.................................................................

3.3 Jarrunavan säätö 56..........................................................

3.4 Liitännät 57..................................................................

4KÄYTTÖ 58...........................................................

4.1 Yleistä 58...................................................................

4.2 Hitsauslangan lataaminen 59..................................................

4.3 Syöttörullan vaihto (A6 TF) 60.................................................

4.4 Kosketusvarusteet UP--hitsausta varten 61......................................

4.5 Hitsausjauheen täyttö (UP--hitsaus) 62..........................................

4.6 A6 TFE2 (UP--hitsaus) muuttaminen Twinarciksi 62...............................

5 KUNNOSSAPITO 63...................................................

5.1 Yleistä 63...................................................................

5.2 Päivittäin 63.................................................................

5.3 Ajoittain 63..................................................................

6 VIANETSINTÄ 64......................................................

6.1 Yleistä 64...................................................................

6.2 Mahdolliset viat 64...........................................................

7 VARAOSIEN TILAAMINEN 64..........................................

KULUTUSOSAT 186..................................................

VARAOSALUETTELO 187..............................................

TOCx

-- 5 0 --

FI

1 TURVALLISUUS

ESAB--hitsauslaitteiston käyttäjä vastaa viime kädessä itse niistä varotoimenpiteistä, jotka
koskevat järjestelmää käyttävää tai sen lähellä oleskelevaa henkilökuntaa. Turvallisuustoi­menpiteiden on täytettävä tämäntyyppiselle hitsauslaitteistolle asetettavat vaatimukset. Tätä
suositusta voidaan pitää lisäyksenä työpaikan yleisiin sääntöihin.

Hitsauslaitteistoa saavat käyttää vain sen toimintaan hyvin perehtyneet koulutetut henkilöt ja
käytössä on noudatettava annettuja ohjeita. Virheellinen käyttö voi aiheuttaa epänormaalin
tilanteen, jossa niin käyttäjä kuin laitteistokin voivat vahingoittua.

1. Kaikkien hitsauslaitteistoa käyttävien on oltava hyvin perillä:

S laitteen käytöstä
S hätäpysäytyskatkaisimen sijainnista
S laitteen toiminnasta
S voimassa olevista turvamääräyksistä
S hitsauksesta

2. Käyttäjän on ennen käynnistämistä huolehdittava:

S ettei hitsauslaitteiston työalueella ole asiaankuulumattomia.
S ettei yksikään henkilö ole suojaamattomana, kun valokaari sytytetään

3. Työpaikan on:

S oltava tarkoitukseen sopiva
S oltava vedoton

4. Henkilökohtainen suojavarustus
S Käytä aina määräysten mukaisia henkilökohtaisia suojavarusteita, kuten esim. suo-

jalaseja, liekinkestäviä vaatteita ja suojakäsineitä.

S Älä käytä löysiä vaatteita tai vöitä, rannekkeita, sormuksia ym., jotka saattavat

takertua tai aiheuttaa palovammoja.

5. Muuta

S Tarkasta, että vaaditut maadoituskaapelit on liitetty kunnolla.
S Sähkölaitteen saa huoltaa ja korjata vain valtuutettu sähköasentaja.
S Tarvittavien palonsammutusvarusteiden on oltava hyvin saatavilla selvästi merkityssä pai-

kassa.

S Hitsauslaitteistoa ei saa voidella eikä huoltaa käytön aikana.

Hitsaus kaltevalla tasolla menosuuntaan tai sivusuuntaan

Muista:

S että vaihteen vapaakytkin on lukitussa asennossa.
S Jos hitsausautomaatin käyttäjä poistuu sen luota, tulee pyörien eteen asettaa liikkumisen estävät

tuet, jotta kone ei pääsisi vahingossa liikkumaan.

S Tarkasta ennen hitsausta, että hitsausautomaatti ei ole epävakaassa asennossa.
S että hitsauspään ja lankapuolan sijainti vaikuttaa hitsausautomaatin painopisteeseen.

Jos painopiste on liian korkealla, tulee hitsausautomaatista epävakaa.

S että langan ja hitsausjauheen menekki hitsauksen aikana vaikuttaa hitsausautomaatin painon

jakaantumiseen

.

ffa8safX

-- 5 1 --

FI

HITSAUS JA LEIKKAUS VOIVAT OLLA VAARALLISIA SEKÄ ITSELLESI ETTÄ MUILLE. OLE VARO-

VAROITUS

VAINEN HITSATESSASI. NOUDATA TYÖNANTAJASI TURVAOHJEITA, JOIDEN TULEE PERUSTUA
LAITTEEN VALMISTAJAN VAROITUSTEKSTIIN.

SÄHKÖISKU -- Voi surmata

S Asenna ja maadoita hitsauslaitteet voimassaolevien määräysten mukaisesti.
S Älä koske jännitteellisiin tai elektrodeihin paljain käsin tai märin suojavarustein.
S Eristä itsesi maasta ja työkappaleesta.
S Varmista turvallinen työskentelyasneto.

SAVU JA KAASU -- Voi vaarantaa terveytesi

S Pidä kasvosi poissa hitsaussavusta.
S Poista hitsaussavu ja --kaasut työpisteestä ja ympäristöstä tuuletuksella, kohdeimurilla tai molem-

milla.

VALOKAARI -- Voi vahingoittaa silmiä ja polttaa ihon

S Suojaa silmät ja keho. Käytä hitsauskypärää, jossa on silmiä säteilyltä suojaava suodatin, sekä

suojavaatteita.

S Suojaa lähettyvillä olevat sopivin suojaverhoin.

TULIPALON VAARA

S Kipinät roiskeet voivat aiheuttaa tulipalon. Huolehdi, ettei syttyviä materiaaleja ole hitsauspaikan

lähettyvillä.

MELU -- Liiallinen melu voi vahingoittaa kuuloa

S Suojaa kuulosi. Käytä kuulonsuojaimia tai muita kuulon suojaamiseen tarkoitettuja varusteita.
S Varoita sivullisia mahdollisista vaaroista.

VIAN SATTUESSA -- Ota yhteys asentajaan.

LUE JA YMMÄRRÄ KÄYTTÖOHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ

Huolehdi omasta ja muiden turvallisuudesta!

ffa8safX

-- 5 2 --

FI

2 JOHDANTO

2.1 Yleistä

Hitsausautomaatti A6 TFE2, jossa on kaksi hitsauspäätä, asennettu

traktorivaunuun ja se on tarkoitettu päittäisrailojen UP--hitsaukseen.

Kaikki muu käyttö on kiellettyä.

Hitsauspään asentoa voidaan säätää vaaka-- ja pystysuorassa liukukappaleiden
avulla. Kulmaliikettä säädettä kulmaluistin avulla.

ESABin hitsausautomaatti ovat A6 T--tyyppiä ja tarkoitettu käytettäväksi ohjausrasian
A2--A6 Process Controller (PEH) ja ESABin hitsausvirtalähteiden LAF tai TAF
kanssa.

2.2 Hitsausmenetelmä

2.2.1 UP--hitsaus

Hitsattaessa hitsipaatsaa suojaa jauhekerros.

S UP Heavy duty

UP heavy duty Ø 35 mm:n kosketuslaitteella, joka sallii maks 1500 A
kuormituksen.

Molemmat rakenteet voidaan varustaa syöttörullilla yksi-- tai kaksoislankahit­sausta varten (twinarc). Täytelangalle on erikoisvalmisteiset uritetut syöttörullat,
jotka takaavat varman langansyötön ilman, että lanka vääntyy korkeiden
syöttöpaineiden vaikutuksesta.

S Tandem--hitsaus (UP)

Tandemhitsaukseen käytetään aina hitsauspäätä A6 TFE2, joka on liitettävä 2
hitsausvirtalähteeseen ja 2 ohjausrasiaan A2--A6 Process Controller.

Tandemhitsauspää sisältää 2 yksinkertaista hitsauspäätä (A6 SF), joissa
molemmissa on oma kosketussuutin. Yksittäistä kosketussuutinta voidaan
kuormittaa maks. 1500 A.

2.3 Hitsaus vaakatasossa ja vastaavasti kaltevalla tasolla

Hitsausautomaatit on ensisijaisesti tarkoitettu vaakatasossa tapahtuvaan
hitsaukseen.

A6 TFE2:ta ei saa käyttää kaltevalla pinnalla hitsattaessa
Lue sivulla 51 oleva kappale “ Hitsaus kaltevalla tasolla menosuuntaan tai

sivusuuntaan”.

ffb9d1xa

-- 5 3 --

FI

2.4 Tekniset tiedot

A6 TFE2

Liitäntäjännite 42 V AC
Sallittu kuormitus 100 % 1500 A DC/AC
Lankakoko:

yksilanka 3,0--6,0 mm
täytelanka 3,0--4,0 mm

kaksoislanka 2x2,0--3,0 mm
Langansyöttönopeus, maks. 4m/min
Jarrunavan jarrutusmomentti 1,5 Nm
Kulkunopeus 0,1--2,0 m/min
Lankapaino, maks. 2x15kg
Jauhesäiliön tilavuus (Ei saa täyttää lämmitetyllä jauheella) 10 l
Paino (ilman lankaa ja jauhetta) 158 kg
Jatkuva A--painotettu äänenpaine 68 dB

2.5 Pääosat

1. Vaunu

2. Langansyöttölaitetta

3. Luistipaketti, manuaalinen

Pääosien kuvaus on sivulla 55.

ffb9d1xa

4. Kosketuslaite

5. Vaihteella varustettu moottori
(A6 VEC)

-- 5 4 --

6. Jauhesäiliö

7. Jauhesuutin

FI

2.6 Pääosien kuvaus

2.6.1 Vaunu

Vaunu on nelipyörävetoinen. Se voi voidaan
lukita lukitusvivulla (1).

2.6.2 Langansyöttölaitetta

Langansyöttölaitetta käytetään hitsauslangan syöttämiseen hitsausrailoon
kosketuslaitteen avulla.

2.6.3 Manuaalinen luistipaketti

Hitsauspään vaaka-- ja pystyasento säädetään lineaariluisteilla.
Kulmaliike voidaan säätää vapaasti pyöröluistilla.

2.6.4 Kosketuslaite

Synnyttää kosketuksen hitsauslankaan hitsauksessa suoritettavaa virransiirtoa
varten.

2.6.5 Vaih t eella varustettu moottori (A6 VEC)

Moottori käyttää langansyöttölaitetta.
Lisätietoja A6 VEC on käyttöohjeet 0443 393 xxx.

2.6.6 Jauhesäiliö / Jauheputki / Jauhesuutin

Hitsausjauhe kaadetaan hitsaussäiliöön, josta se vuorostaan ohjataan
työkappaleeseen jauheputkea ja jauhesuutin pitkin.

Jauheen määrä säädetään jauhesäiliön venttiilillä.
Lue sivulla 62 oleva kappale Hitsausjauh een täyttö.

ffb9d1xa

-- 5 5 --

FI

3 ASENNUS

3.1 Yleistä

Asennuksen saa suorittaa vain valtuutettu sähköasentaja.

VAROITUS!

Ole varovainen. Pyörivät osat aiheuttavat puristumisvaaran.

3.2 Asennus

3.2.1 Lankakela (Lisävaruste)

Lankakela (1) asennetaan jarrunapaan (2).

S Huomautus: Vääntiö (3) osoittaa ylöspäin.

HUOM! Lankakelan maks. kaltevuus on 25°.
Jos kallistuma on liian suuri, jarrunavan
lukitusmekanismi kuluu ja lankakelkka liukuu
jarrunavalta.

VAROITUS

Estääksesi lankakelan luistamisen irti jarrunavasta:

S

Lukitse jarrunapa punaisella vääntimellä jarrunavan vie­reen sijoitetun ohjeen mukaisesti. Ks. myös kuva oikealla.

3.3 Jarrunavan säätö

Napa on tehtaalla valmiiksi säädetty. Navan säätäminen
on selostettu alla. Säädä jarrunapa niin, että lanka on
hieman löysällä syötön loputtua.

S Jarrumomentin säätäminen:

S Käännä punainen kahva

lukitusasentoon.
S Työnnä ruuvitaltta navan jousien väliin.
Kun jousia käännetään myötäpäivään, jarrutusmomentti pienenee.
Kun jousia käännetään vastapäivään, jarrutusmomentti suurenee.
HUOM! Käännä jousia yhtä paljon.

ffb9i1xa

-- 5 6 --

FI

3.4 Liitännät

3.4.1 Yleistä

S A2--A6 Process Controller (PEH): Pätevän henkilön tulee suorittaa asennus.
S Katso A6 GMD:n liitännästä käyttöohjeesta 0443 403 xxx.
S Katso A6 PAK:n liitännästä käyttöohjeesta 0443 405 xxx.

3.4.2 Hitsausautomaatin A6 TF (Jauhekaarihitsaus, UP)

1. Liitä ohjauskaapeli (7) hitsausvirtalähteen (8) ja ohjausrasian
A2--A6 Process Controller (2) väliin.

2. Liitä maadoituskaapeli (11) hitsausvirtalähteen (8) ja työkappaleen (9) väliin.

3. Liitä hitsauskaapeli (10) hitsausvirtalähteen (8) ja hitsausautomaatin (1) välille.

4. Liitä mittauskaapeli (12) hitsausvirtalähteen (8) ja työkappaleen väliin (9).

ffb9i1xa

-- 5 7 --

FI

4KÄYTTÖ

4.1 Yleistä

Muistutus:

Oletko lukenut ja ymmärtänyt turvallisuutta koskevat tiedot?
Et saa käyttää laitetta sitä ennen!

Tämän laitteen käsittelyä koskevat yleiset varomääräykset ovat sivulla 51. Lue
ne ennen kuin alat käyttää laitetta!

S Valitse lankatyyppi ja hitsausjauhe tai suojakaasu niin, että oma hitsausaine on

lähellä perusmateriaalia.
Valitse lankakoko ja hitsausarvot lisäainetoimittajan suositusten mukaan.

S Huolellinen railon valmistelu takaa hyvän hitsaustuloksen.

HUOMAA! Hitsausrailon aukon leveys ei saa vaihdella.

S Lämpösäröjen vaaran välttämiseksi hitsin leveyden on oltava tunkeumasyvyyttä

suurempi.

S Hitsaa aina koekappale, jonka railotyyppi ja levypaksuus on sama kuin

tuotantokappaleessa.

S Hitsausautomaatin ja hitsausvirtalähteen ohjaus ja säätö, ks. käyttöohje

A2--A6 Process Controller (PEH)

S Traktoria voidaan siirtää käsin sen jälkeen, kun se on kytketty vapaalle

vapautusvivulla, ks. kuba sivulla 55.

S Kulutusosien vaihto, ks. taulukko sivulla 186.

ffb9o1xa

-- 5 8 --

FI

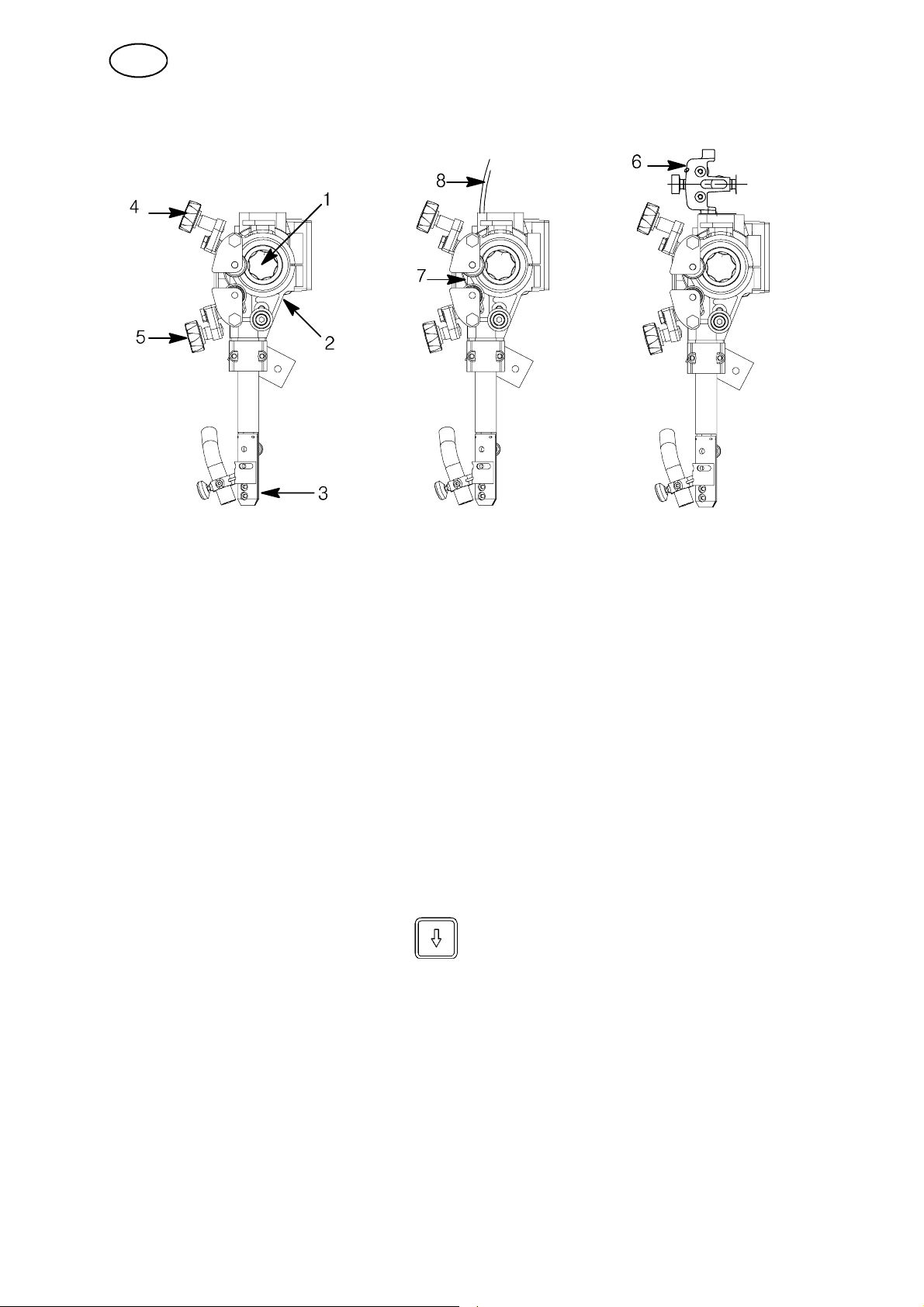

4.2 Hitsauslangan lataaminen

1. Asenna lankakela sivulla 56 olevan ohjeen mukaisesti.

2. Tarkasta, että syöttörulla (1) ja kosketusleuat tai kosketussuuttimet (3) ovat
oikean kokoisia valitulle lankakoolle.

3. A6 TF (Twin):

S Syötä hitsauslanka langanohjaimeen (8).
S Ohuella langalla hitsattaessa:
S Syötä hitsauslanka ohuen langan oikaisulaitteeseen 6).

Tarkista, että oikaisutoiminto on asennettu oikeaksi niin, että lanka tulee
suoraan ulos kosketusleuoista ja kosketussuuttimesta (3).

4. Työnnä langanpää oikaisulaitteen (2) läpi. Jos langan halkaisija on yli 2 mm:
oikaise 0,5 m langasta ja syötä se käsin oikaisulaitteen läpi.

5. Aseta langanpää syöttörullan (1) uraan.

6. Säädä langan paine syöttörullaa vasten nupilla (4).
S HUOM! Kiristä vain sen verran, että syöttö on vakaa.

7. Syötä lankaa 30 mm painamalla ohjausrasiasta
A2--A6 Process Controller (PEH).

8. Oikaise lanka säätämällä nuppia (5).

S Käytä aina ohjainputkea (7) ohuen langan syötön varmistamiseksi (1,6--2,5 mm).

ffb9o1xa

-- 5 9 --

FI

4.3 Syöttörullan vaihto (A6 TF)

Yksilanka

S Avaa pyörät (3)ja(4).
S Avaa käsipyörä (2).
S Vaihda syöttörulla (1). Ne on merkitty lankakoon

mukaan.

Kaksoislanka (Twin arc)

S Vaihda kaksoisuralla varustettu syöttörulla (1) samalla tavalla kuin yksilangan

syöttörulla.

S HUOMAA! Vaihda myös painorulla (5). Yksittäislangalle tarkoitettu

vakiopainorulla kaksoislangan pallonmuotoisella painorullalla.

S Asenna painorulla erikoisvalmisteisella akselitapilla (til.nro 0146 253 001).

Täytelangan uritetut syöttörullat (Lisävaruste)

S Vaihda ko. lankakoon syöttörulla (1) ja painorulla (5) pareittain.

HUOM! Painorullalle tarvitaan erikoisvalmisteinen akselitappi
(til.nro 0212 901 101).

S Kiristä painoruuvi (4) varovasti niin, ettei täytelanka väänny.

ffb9o1xa

-- 6 0 --

FI

4.4 Kosketusvarusteet UP--hitsausta varten

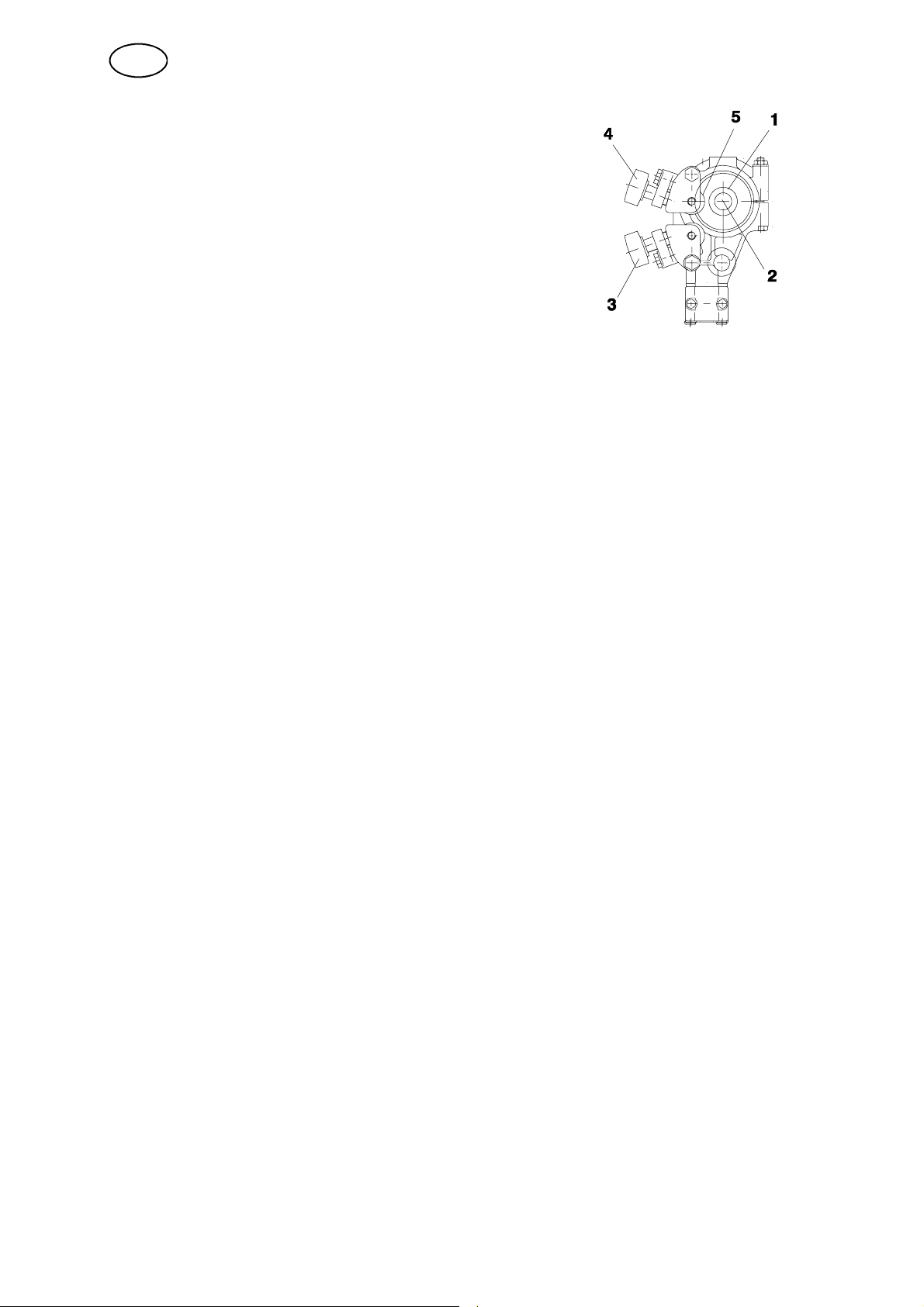

Yksilangalle 3,0 -- 6,0 mm. Heavy du t y (D35).

S Käytä oikaisulaitetta (3) ja kosketuslaitetta (1) D35, jossa

on kosketusleuat (2).

S Asenna toinen kosketusleuka toim itukseen kuuluvilla

M5--ruuveilla kiinteään kosketuslaitteeseen (a)

S Asenna toinen kosketusleuka kaksiosaisen kosketuslaitteen (b)

irralliseen osaan ruuvin (8) alle ja kiristä pohjaan saakka niin,
että kosketusleukojen ja langan välille saadaan hyvä kosketus.

Täytelangalle 1,6 mm -- 4,0 mm (D20 o ch D35) (Lisävaruste).

Jos käytetään kosketusleukoja (D35), kosketusleukojen painetta on kiristettävä
kohtuullisella voimalla niin, että täytelangat eivät väänny.

S Varmista, että kosketus täytelankaan on hyvä.

Langan säätö tandemhitsauksessa.

Ensimmäisen ja toisen langan välinen etäisyys ei saa olla niin suuri, että kuona
ehtii jäähtyä lankojen välillä.

S Varmista, että jauhekerros on riittävä ensimmäisen ja toisen langan välillä.

Kaksoislanka2x2,0--3,0HevyTwin(D35)(Lisävaruste).

S Käytä oikaisulaitetta (3) ja kosketuslaitetta (1) D35, jossa

kosketusleuat (2).

S Asenna toinen kosketusleuka toim itukseen kuuluvilla

M5--ruuveilla kiinteään kosketuslaitteeseen (a)

S Asenna toinen kosketusleuka kaksiosaisen kosketuslaitteen (b)

irralliseen osaan ruuvin (8) alle ja kiristä pohjaan saakka niin,
että kosketusleukojen ja langan välille saadaan hyvä kosketus.

ffb9o1xa

-- 6 1 --

FI

Kaksoislanka2x1,2--2,0mm,LightTwin(D35)(Lisävaruste).

S Käytä oikaisulaitetta (3) ja kosketuslaitetta (1) D35, jossa

twin--sovitin (9) ja 2 kosketussuutinta (2) (M6--kierre) ja
erillistä ohuen langan oikaisulaitetta (4), jossa kaksi
ohjainputkea (6).
Kaksoislangalle < 1,6 mm käytetään ohjainkierukkaa, joka
asennetaan molempiin ohjainputkiin.

S Asenna twin--sovitin (9) M6--kosketussuuttimia (2)

varten M5--ruuvilla kaksiosaisen kosketuslaitteen (1)
kiinteään osaan.

S Asenna kiinnike (7) ja ohjainputket (6) oikaisulaitteen (3)

M12--reikään. Ohjainputkien on pohjattava kosketussuuttimen (2)
twin--sovittimeen (9).

S Kiristä kosketussuuttimet (2) avaimella niin, että saadaan

hyvä kosketus.

S Katkaise tarvittaessa ohjainputkea (6) niin, että syöttörulla (5)

pääsee liikkumaan esteettä.

Langan säätö Twinarc--h itsauksessa:

S Säädä langat railossa kosketuslaitetta kiertämällä niin, että saavutetaan

optimaalinen hitsaustulos.
Molempia lankoja voidaan kääntää niin, että ne tulevat peräkkäin railon

suuntaisesti tai valinnaiseen asentoon maks. 90_ railon poikki, ts. yksi lanka
railon molemmille puolille.

4.5 Hitsausjauheen täyttö (UP--hitsaus)

1. Sulje jauhesäiliön jauheventtiili (1).

2. Irrota mahdollinen sykloni jauheimurista.

3. Täytä hitsausjauhetta.
HUOM! Hitsausjauheen on oltava kuivaa. Vältä

mahdollisuuksien mukaan agglomeroituvan
hitsausjauheen käyttöä ulkona ja kosteissa
ympäristöissä.

4. Sijoita jauheputki niin, että jauheletku ei pääse taittumaan.

5. Säädä jauhesuuttimen korkeus hitsistä niin, että
jauhemäärä on sopiva.

Jauhekerroksen on oltava niin korkea, ettei valokaari lyö läpi.

4.6 A6 TFE2 (UP--hitsaus) muuttaminen Twinarciksi

Asenna uusintasarja toimitukseen kuuluvan käyttöohjeen mukaisesti.

ffb9o1xa

-- 6 2 --

5 KUNNOSSAPITO

5.1 Yleistä

HOUM! Katso ennen mitääm huoltotoimenpiteitä, että verkkojännite on katkaistu.

Ohjausrasian A2--A6 Process Controller (PEH) huolto, ks. käyttöohjetta.

HUOM!

Kaikki tavarantoimittajan myöntämät takuut lakkaavat olemasta voimassa, jos
asiakas yrittää itse korjata laitteeseen tulleita vikoja takuuaikana.

HOUM! Katso ennen mitääm huoltotoimenpiteitä, että verkkojännite on katkaistu.
Ohjausrasian A2--A6 Process Controller (PEH) huolto,

ks. käyttöohjetta 0443 745 xxx.

5.2 Päivittäin

S Pidä hitsausautomaatin liikkuvat osat puhtaina hitsausjauheesta ja pölystä.
S Tarkasta, että kosketussuutin ja kaikki sähköjohdot ovat liitetty.
S Tarkasta, e ttä kaikki ruuviliitokset ovat kireällä ja että ohjaus-- ja syöttörullat eivät

ole kuluneet tai rikki.

S Tarkasta jarrunavan jarrutusmomentti. Se ei saa olla niin pieni, että kelarumpu

pyörii vielä langansyötön pysäyttämisen jälkeen, eikä niin suuri, että syöttörullat
luistavat. Jarrutusmomentin ohjearvo 30 kg:n kelarummulle on 1,5 Nm.
Jarrutusmomentin säätö sivulla 56.

5.3 Ajoittain

S Tarkasta neljännesvuosittain langansyöttömoottorin hiiliharjat.

Vaihda kun ne ovatkulneet 6mm:iin.

S Tarkasta luistit, voitele jos ne ahdistavat.
S Tarkasta langansyöttöyksikön langan--ohjaus, käyttörullat ja kosketussuutin.

Vaihda kuluneet tai vaurioituneet osat (ks. varaosat sivulla 186).

S Jos traktorin veto alkaa nykiä, tarkasta, että ketju on kirellä.

Jos ketju ei ole kireällä, tarkasta ketjunkiristin.
Vaihda kiristin tarvittaessa.

ffb9u1xa

-- 6 3 --

FI

6 VIANETSINTÄ

6.1 Yleistä

Varusteet

S Käyttöohje ohjausrasia A2--A6 Process Controller (PEH), tilausnro 0443 745 xxx
S Käyttöohje moottori vaihteistoineen A6 VEC, tilausnro 0443 393 xxx

Tarkasta

S että hitsausvirtalähde on kytketty oikeaan verkkojännitteeseen
S että kaikki 3 vaihetta ovat jännitteelliset (vaihejärjestyksellä ei ole merkitystä)
S että hitsauskaapelit ja näiden liitännät ovat ehjät
S että säätimet ovat halutussa asennossa

S

että verkkojännite katkaistaan ennen korjauksen aloittamista

6.2 Mahdolliset viat

1. Oire Ampeeri-- ja volttiarvo vaihtelevat suuresti näytöllä.
Syy 1.1 Kosketusleuat tai --suuttimet kuluneet tai vääränkokoiset.
Toimenpide Vaihda kosketusleuat tai --suutin.
Syy 1.2 Syöttörullien paine liian pieni.
Toimenpide Lisää syöttöru llien painetta.

2. Oire Langansyöttö epätasainen.
Syy 2.1 Syöttörullien paine väärin säädetty.
Toimenpide Muuta syöttörullien painetta.
Syy 2.2 Syöttörullat vääränkokoiset.
Toimenpide Vaihda syöttörullat.
Syy 2.3 Syöttörullien urat kuluneet.
Toimenpide Vaihda syöttörullat.

3. Oire Hitsauskaapelit kuumenevat liikaa.
Syy 3.1 Huonot sähköliitännät.
Toimenpide Puhdista ja kiristä kaikki sähköliitännät.
Syy 3.2 Hitsauskaapelien poikkipinta liian pieni.
Toimenpide Lisää kaapelien poikkipintaa tai käytä rinnakkaisia kaapeleita.

7 VARAOSIEN TILAAMINEN

Varaosia voi tilata lähimmältä ESAB--edustajalta, tiedot löytyvät tämän esitteen vii­meiseltä sivulta. Tilattaessa on ilmoitettava laitetyyppi ja sarjanumero sekä tavaran
nimikkeet ja varaosanumerot sivulla 187 olevan varaosaluettelon mukaisesti.
Tämä helpottaa toimitusta ja varmistaa, että oikea osa toimitetaan.

ffb9f1xa

-- 6 4 --

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H
Vienna--Liesing
Tel: [phone]
Fax: [phone]

BELGIUM

S.A. ESAB N.V .
Brussels
Tel: [phone]
Fax: [phone]

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o.
Prague
Tel: [phone]
Fax: [phone]

DENMARK

Aktieselskabet ESAB
Copenhagen--Valby
Tel:[phone]
Fax:[phone]

FINLAND

ESAB Oy
Helsinki
Tel: [phone]
Fax: [phone]

FRANCE

ESAB France S.A.
Cergy Pontoise
Tel:[phone]
Fax:[phone]

GERMANY

ESAB GmbH
Solingen
Tel: [phone]
Fax: [phone]

GREAT BRITAIN

ESAB Group (UK) Ltd
Waltham Cross
Tel: [phone]
Fax: [phone]

ESAB Automation Ltd
Andover
Tel: [phone]
Fax: [phone]

HUNGARY

ESAB Kft
Budapest
Tel:[phone]
Fax:[phone]

ITALY

ESAB Saldatura S.p.A.
Mesero (Mi)
Tel:[phone]
Fax:[phone]

THE NETHERLANDS

ESAB Nederland B.V.
Utrecht
Tel: [phone]
Fax: [phone]

NORWAY

AS ESAB
Larvik
Tel:[phone]
Fax:[phone]

POLAND

ESAB Sp.zo.o.
Katowice
Tel: [phone]
Fax: [phone]

PORTUGAL

ESAB Lda
Lisbon
Tel: [phone]
Fax: [phone]

SLOVAKIA

ESAB Slovakia s.r.o.
Bratislava
Tel:[phone]
Fax:[phone]

SPAIN

ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: [phone]
Fax: [phone]

SWEDEN

ESAB Sverige AB
Gothenburg
Tel:[phone]
Fax:[phone]

ESAB International AB
Gothenburg
Tel:[phone]
Fax:[phone]

SWITZERLAND

ESAB AG
Dietikon
Tel: [phone]
Fax: [phone]

North and South America

ARGENTINA

CONARCO
Buenos Aires
Tel: [phone]
Fax: [phone]

BRAZIL

ESAB S.A.
Contagem--MG
Tel: [phone]
Fax: [phone]

CANADA

ESAB Group Canada Inc.
Missisauga, Ontario
Tel: [phone]
Fax: [phone]

MEXICO

ESAB Mexico S.A.
Monterrey
Tel: [phone]
Fax: [phone]

USA

ESAB Welding & Cutting Products
Florence, SC
Tel: [phone]
Fax: [phone]

Asia/Pacific

CHINA

Shanghai ESAB A/P
Shanghai
Tel: [phone]
Fax: [phone]

INDIA

ESAB India Ltd
Calcutta
Tel: [phone]
Fax: [phone]

INDONESIA

P.T. ESABindo Pratama
Jakarta
Tel: [phone]
Fax: [phone]

JAPAN

ESAB Japan
Tokyo
Tel: [phone]
Fax: [phone]

MALAYSIA

ESAB (Malaysia) Snd Bhd
Shah Alam Selangor
Tel: [phone]
Fax: [phone]

SINGAPORE

ESAB Asia/Pacific Pte Ltd
Singapore
Tel: [phone]
Fax: [phone]

SOUTH KOREA

ESAB SeAH Corporation
Kyungnam
Tel: [phone]
Fax: [phone]

UNITED ARAB EMIRATES

ESAB Middle East FZE
Dubai
Tel: [phone]
Fax: [phone]

Representative offices

BULGARIA

ESAB Representative Office
Sofia
Tel/Fax: [phone]

EGYPT

ESAB Egypt
Dokki--Cairo
Tel: [phone]
Fax: [phone]

ROMANIA

ESAB Representative Office
Bucharest
Tel/Fax: [phone]

RUSSIA--CIS

ESAB Representative Office
Moscow
Tel:[phone]
Fax: [phone]

ESAB Representative Office
St Petersburg
Tel:[phone]
Fax: [phone]

Distributors

For addresses and phone
numbers to our distributors in
other countries, please visit our
home page

www.esab.com

ESAB AB
SE--695 81 LAXÅ
SWEDEN
Phone [phone]

www.esab.com

041227
