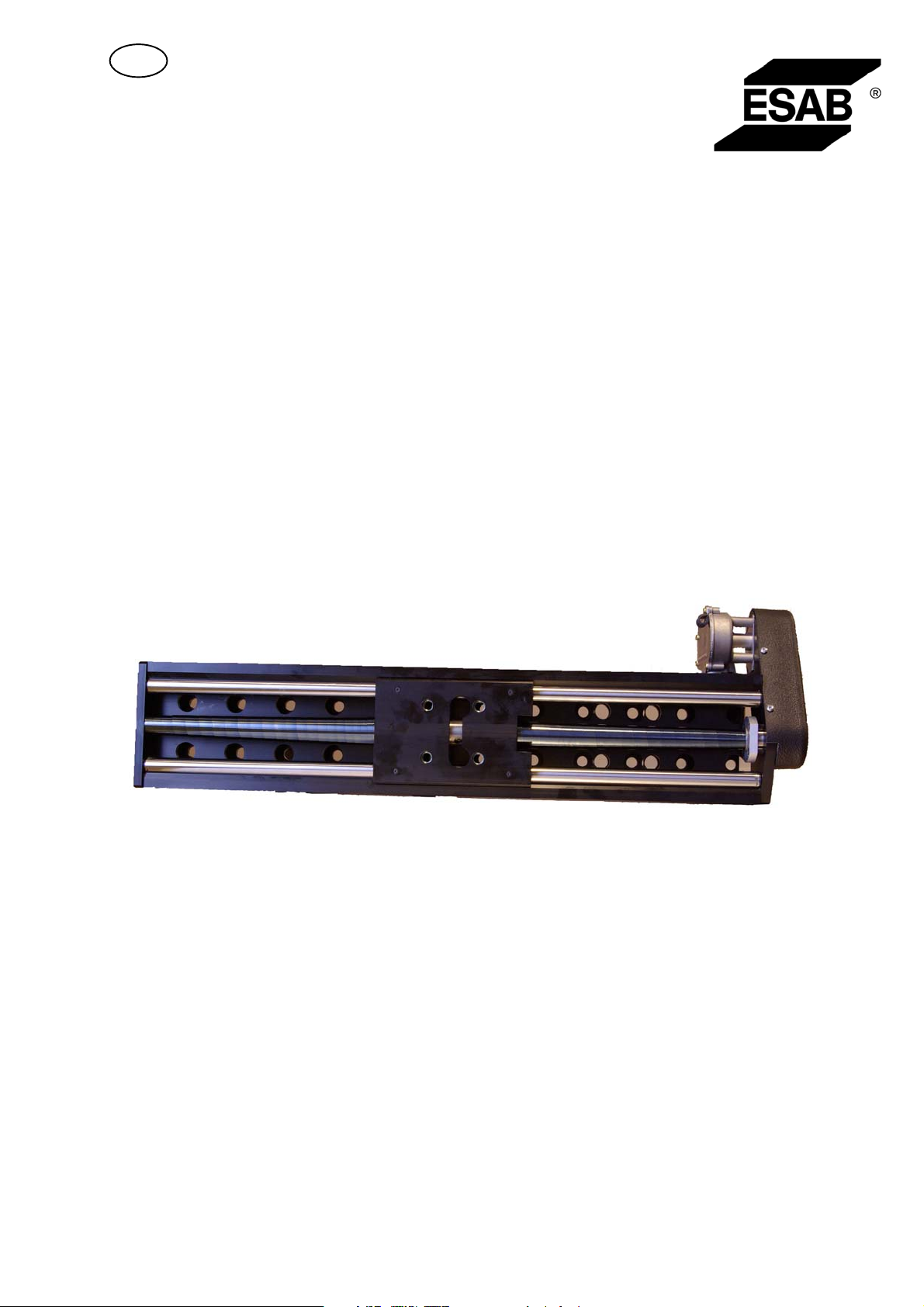

SE
A6
Slide
Bruksanvisning
Valid for serial no. 035-xxx-xxxx0443 394 101 SE 110301
DECLARATION OF CONFORMITY
In accordance with; the Machinery Directive 2006/42/EC
the EMC Directive 2004/108/EC
Type of equipment
Slide
Brand name or trade mark
ESAB
Type designation etc.
A6 Slide with Electric motor, from Serial number 035 (2010 week 35)
The Slide is a building block in the ESAB A6 Welding Automation program
Manufacturer or his authorised representative established within the EEA
Name, address, telephone No, telefax No:
ESAB AB, Welding Equipment
Esabvägen, SE-695 81 LAXÅ, Sweden
Phone: +46 584 81 000, Fax: +46 584 411 924
The following harmonised standard in force within the EEA has been used in the design:
EN 60204-1, Safety of machinery ć Electrical equipment of machines ć Party 1: General requirements
EN 12100-2, Safety of machinery ć Part 2: Technical principles
EN 60974-10, Arc welding equipment ć Part 10: Electromagnetic compatibility (EMC) requirements
By signing this document, the undersigned declares as manufacturer, or the manufacturer ’s authorised
representative established within the EEA, that the equipment in question complies with the safety
requirements stated above.
Date
Laxå 2011-02-04
Signature
Håkan Führ
Managing Director
ESAB AB
- 2 -
1 SÄKERHET 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 INTRODUCTION 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2.1 A6 Slid består av: 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 TEKNISKA DATA 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 TEKNISK BESKRIVNING 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.1 Slidens bärförmåga 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.2 Löparens linjärlager 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.3 Avstånd mellan slidprofilens infästning och lastens angreppslinje. 10. . . . . . . . . . . . . . . .
4.4 Deformationer av slidprofilen vid belastning. 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4.5 Slidens förflyttning 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 INSTALLATION 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1 Löparens anslutningar 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.2 Slidprofilens anslutningar 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.3 Montering av stående slidkors 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.4 Rekommenderat lyftsätt av servoslider 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 DRIFT 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6.1 Byte av hastighetsområde 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 UNDERHÅLL 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1 Dagligen. 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2 Varje månad 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.3 Varje år 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.4 Vid behov 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.5 Vid längre stillestånd 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.6 Byte av linjärlager. 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 RESERVDELSBESTÄLLNING 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MÅTTSKISS 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
BESTÄLLNINGSNUMMER 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SLITDELAR 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TILLBEHÖR 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Rätt till ändring av specifikationer utan avisering förbehålles.
TOCs
- 3 -
SE
1 SÄKERHET
OBSERVERA! Enheten är provad av ESAB i en allmän uppkoppling. Ansvaret för
den slutliga inkopplingens säkerhet och funktion åligger intergratören.
Innehållet i den här rekommendationen kan ses som ett tillägg till de normala regler som gäller för
arbetsplatsen.
All manövrering måste utföras, efter givna instruktioner, av personal som är väl insatt i servoslidens
funktion.
En felaktig manöver, orsakad av ett felaktigt handgrepp, eller en felaktig utlösning av en
funktionssekvens, kan skapa en onormal situation som skadligt kan drabba såväl operatör som den
maskinella utrustningen.
1. All personal som arbetar med servosliden skall vara väl insatt i:
S dess handhavande
S nödstoppens placering
S dess funktion
S gällande säkerhetsföreskrifter
2. Spänningsförande delar är normalt beröringsskyddade.
S Ingrepp i elektriska enheter får endast göras av behörig personal.
3. Risk för att lasten faller.
S Kontrollera att underlaget klarar uppträdande skruvkrafter.
S Kontrollera att sliden är fastsatt på underlaget med minst 4 st M10 eller M12-skruvar (In-6).
S Överbelasta ej sliden (se “Slidens bärförmåga” på sidan 7).
S Kontrollera remmens kondition regelbundet (minst var 200:e timma).
S Byt remmen minst var 5:e år eller vid behov.
OBS!
Vid byte av rem eller remhjul säkra lasten och läs sidan 16.
VARNING!
Vid rembrott faller lasten ned.
4. Klämrisk
S När löparen går mot ändläge.
S När remskyddet är avmonterat.
5. Underhåll
S Smörjning och övrigt underhåll av slid får ej utföras under drift.
be03ds
- 4 -
SE
VARNING
Bågsvets och skärning kan vara skadlig för dig själv och andra var därför försiktig när du svetsar
och skär. Följ din arbetsgivares säkerhetsföreskrifter som skall vara baserade på tillverkarens
varningstext.
ELEKTRISK CHOCK - Kan döda
S Installera och jorda utrustningen enligt tillämplig standard.
S Rör ej strömförande delar eller elektroder med bara händer eller med våt skyddsutrustning.
S Isolera dig själv från jord och arbetsstycke.
S Ombesörj att din arbetsställning är säker.
RÖK OCH GAS - Kan vara farlig för din hälsa
S Håll ansiktet borta från röken.
S Ventilera och sug ut rök och gas från ditt och andras arbetsområde.
LJUSBÅGEN - Kan skada ögonen och bränna huden
S Skydda ögonen och kroppen. Använd lämplig svetshjälm med filterinsats och bär skyddskläder.
S Skydda kringstående med lämpliga skyddsskärmar eller förhängen.
BRANDFARA
S Gnistor (”svetsloppor”) kan orsaka brand. Se därför till att brännbara föremål inte finns i svetsplat
sens närhet.
BULLER - Starka ljud kan skada hörseln
S Skydda öronen. Använd öronproppar eller andra hörselskydd.
S Varna personer i närheten för riskerna
VID FEL - Kontakta fackman
Läs och förstå bruksanvisningen före installation och användning.
SKYDDA DIG SJÄLV OCH ANDRA!
OBSERVERA!
Utrustning av “Class A“ är inte avsedd att användas i bostäder med
strömförsörjning från det allmänna lågspänningsnätet. Det kan föreligga
svårigheter att säkerställa elektromagnetisk kompatibilitet för utrustning
av “Class A” i sådana lokaler, till följd av såväl ledningsbundna som
luftburna störningar.
OBSERVERA!
Läs och förstå bruksanvisningen före installation och
användning.
Lämna in elektroniska utrustningar till återvinningsanläggning!
Enligt direktiv 2002/96/EG, samt nationell lag, om avfallshantering av elektrisk
och / eller elektronisk utrustning ska slutanvänd utrustning lämnas till en
återvinningsanläggning.
Som ansvarig för utrustningen är du enligt lag skyldig att inhämta information
om godkända insamlingsstationer.
För ytterligare information kontakta närmaste ESAB representant.
ESAB kan tillhandahålla nödvändiga svetsskydd och övriga tillbehör.
be03ds
- 5 -
SE
2 INTRODUCTION
A6 slid är avsedd att bära och förflytta svetshuvuden i olika typer av svetsanlägg
ningar. Sliden kan monteras vinkelrätt mot svetsfogen, ensam eller i ett slidkors för
inställning eller fogföljning. Den kan även monteras längs med svetsfogen för att
åstadkomma en svetsrörelse.
A6 sliden är en kullagrad motordriven linjärslid. Den finns i olika inställningslängder
från 60 till 1030 mm (se måttskiss på sid 21) och i två hastighetsområden.

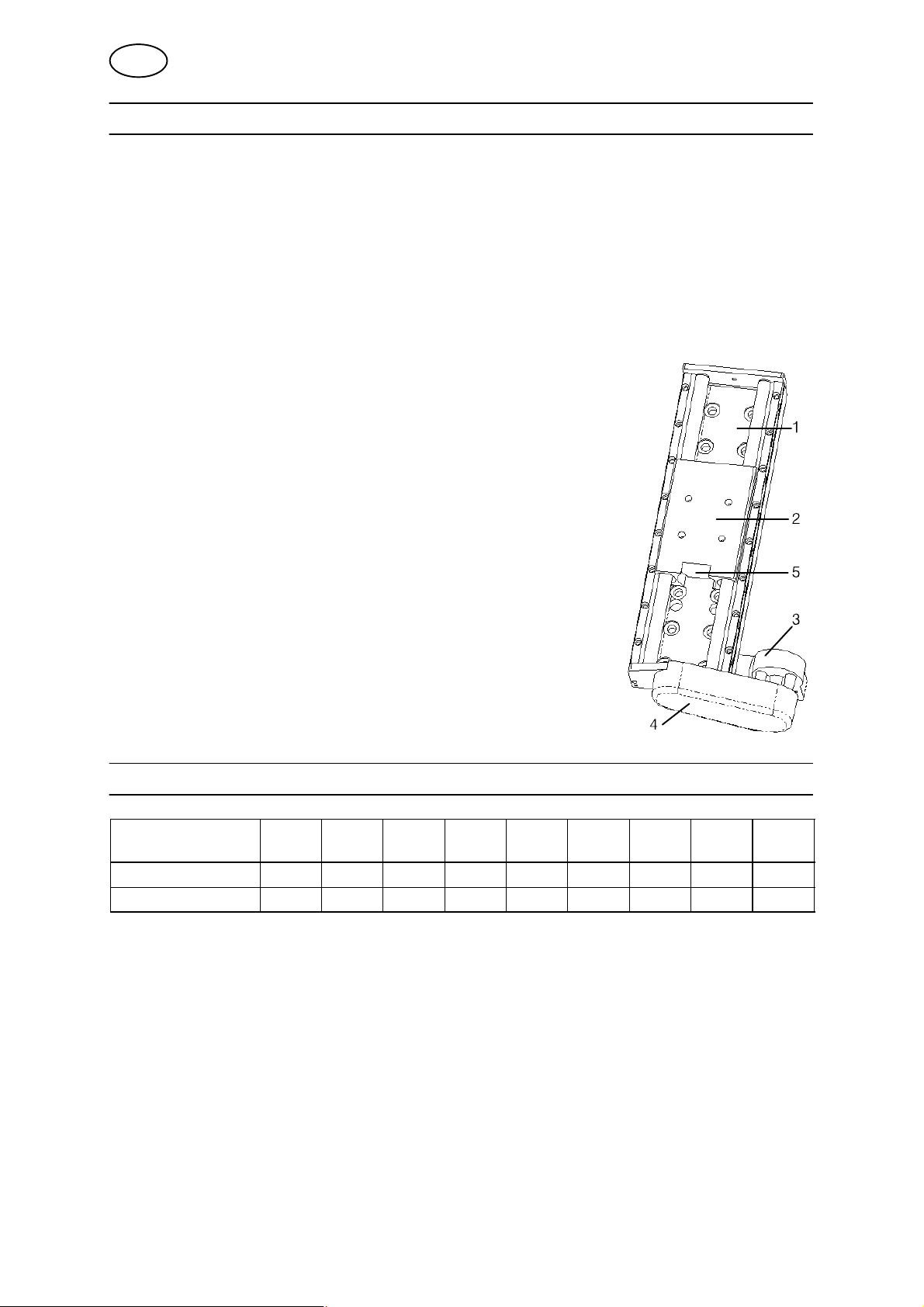

2.1 A6 Slid består av:
1. Slidprofil som är en styv U-profil.
2. Löpare som är lagrad med öppna kulbussningar som
löper över axlarna vilka är understödda av slidprofilen
i hela sin längd.
Drivsystemet innehåller:
3. Likströmsmotor med snäckväxel.
4. Kuggremsöverföring med inbyggd slirkoppling.
5. Kulskruv med mutter.
3 TEKNISKA DATA
Inställningslängd
(mm)
Totallängd (mm) 305 365 425 485 545 665 785 1025 1385
Vikt (kg) 10,2 10,5 11,5 12,1 12,9 14,1 15,3 17,7 21,5
60 120 180 240 300 420 540 730 1030
be03ds
- 6 -
SE
A6 Slid
Max manöverspänning 42 V DC
Max hastighet vid 42 V DC 70 cm/min (175 cm/min med omvända kugghjul i
transmission)
Kontinuerligt A-vägt ljudtryck 42 dB
Glapp hos löparen i slidens längdriktning 0,1 mm
Övrigt glapp 0
Max omgivningstemperatur 80°C
Max dimensioner på lasten vid oinskränkt
inställningslängd
Inställningslängd 60 till 540: b=62
Inställningslängd 60 till 730: b=86
Inställningslängd 60 till 1030: b=117
4 TEKNISK BESKRIVNING
4.1 Slidens bärförmåga
För att förenkla framställningen föruttsätts att slidens last är en tyngd, och att
slidens olika monteringslägen begränsas till:
S Vertikalt
S Stående horisontalt
S Liggande horisontalt.
Med koordinatriktningar enligt nedan verkar tyngden i y, x resp z-riktningen
be03ds
- 7 -
SE
4.2 Löparens linjärlager
Högsta tillåtna momentfria last på slidens löpare är 150 kg oberoende av slidens
monteringsläge.
Högsta tillåtna momentalstrande last
Lastens tyngdpunkt kan vara förskjuten från löparens centrum inom ett område vars
bortre begränsningslinje beror på lastens storlek enligt följande tre diagram, se på
sidan 8 där sliden ses uppifrån.
på slidens löpare beror på monteringsläget.
Max last vid vertikalmontering Max last vid stående horisontalmontering
Max last vid liggande horisontalmontering
be03ds
