ESAB A6 Mastertrac A6TF F1 / A6TF F1 Twin Instruction manual [et]

A6 Mastertrac

A6TF F1 / A6TF F1 Twin

Kasutusjuhend

0449 265 560 EE 20200827

Valid for: serial no. 940-xxx-xxxx

SISUKORD

1

OHUTUS

1.1 Sümbolite tähendus

1.2 Ohutusabinõud

2

SISSEJUHATUS

2.1 Üldist

2.2 Keevitusmeetod

2.2.1 Sukel-kaarkeevitus (SAW).................................................................... 9

2.3 Definitsioonid

2.4 Horisontaalne keevitamine

3

TEHNILISED ANDMED

4

PAIGALDAMINE

4.1 Üldist

4.2 Põhikomponendid A6TF F1 (SAW), A6TF F1 Twin (SAW)

4.3 Põhikomponentide kirjeldus

4.3.1 Kandur.................................................................................................. 12

4.3.2 Kelk ...................................................................................................... 12

4.3.3 Traadi etteandeseade........................................................................... 12

......................................................................................................

...............................................................................

.......................................................................................

..........................................................................................

........................................................................................................

......................................................................................

..........................................................................................

....................................................................

...............................................................................

..........................................................................................

........................................................................................................

...................

.................................................................

5

5
5

9

9
9

9
9

10

11

11
11
12

4.3.4 Käsiliugurid........................................................................................... 12

4.3.5 Konnektor ............................................................................................. 12

4.3.6 Hammasrattaga mootor (A6 VEC) ....................................................... 12

4.3.7 Räbusti mahuti / räbusti toru / räbusti otsak ......................................... 12

4.4 Paigaldamine

4.4.1 Traaditrummel (lisatarvikud) ................................................................. 13

4.5 Piduritrumli reguleerimine

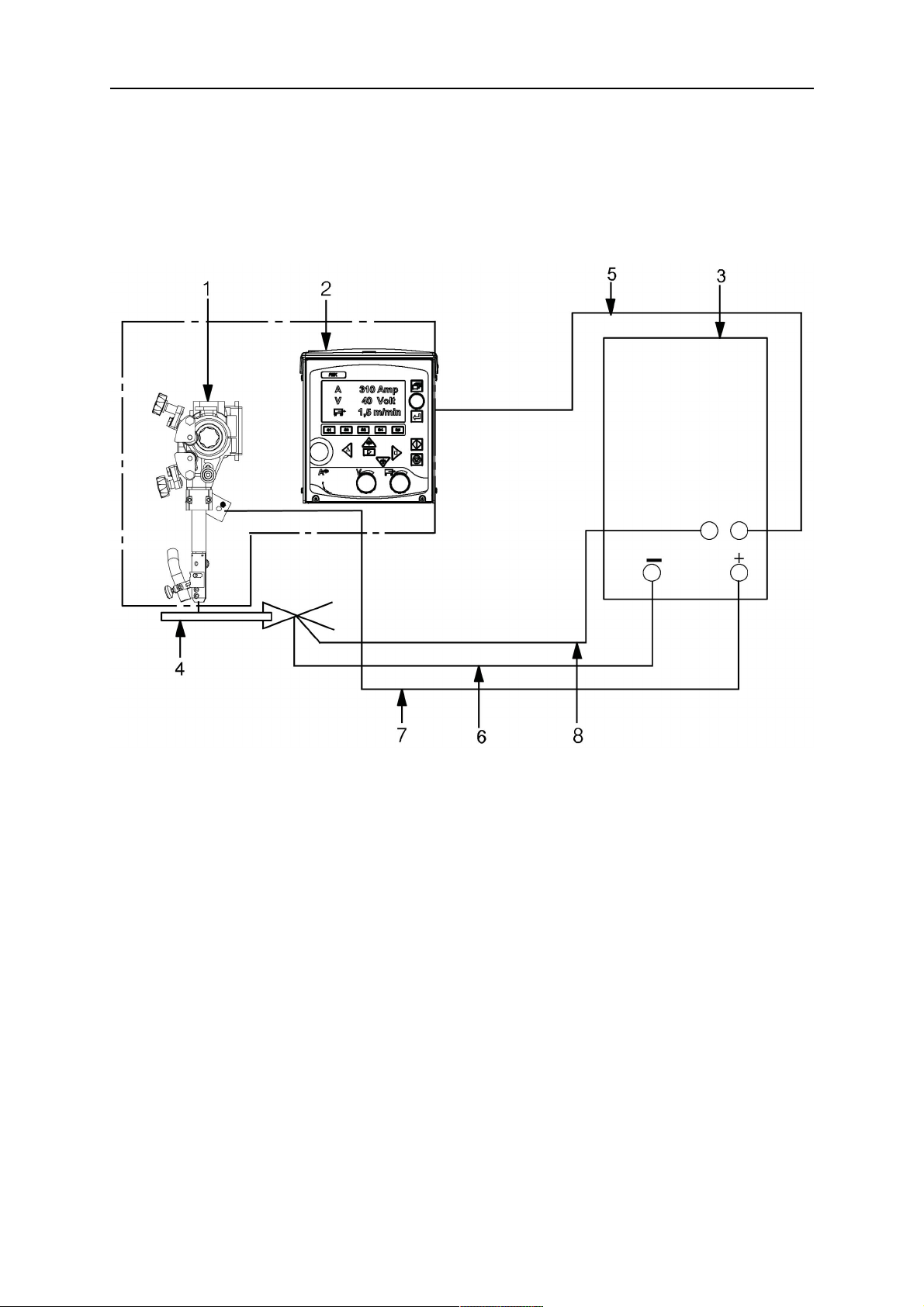

4.6 Ühendused

4.6.1 Üldist..................................................................................................... 13

4.6.2 Automaatkeevitusseade A6TF F1 / A6TF F1 Twin

(sukel-kaarkeevitus, SAW) ...................................................................

5

KASUTAMINE

5.1 Üldist

5.2 Keevitustraadi läbijuhtimine

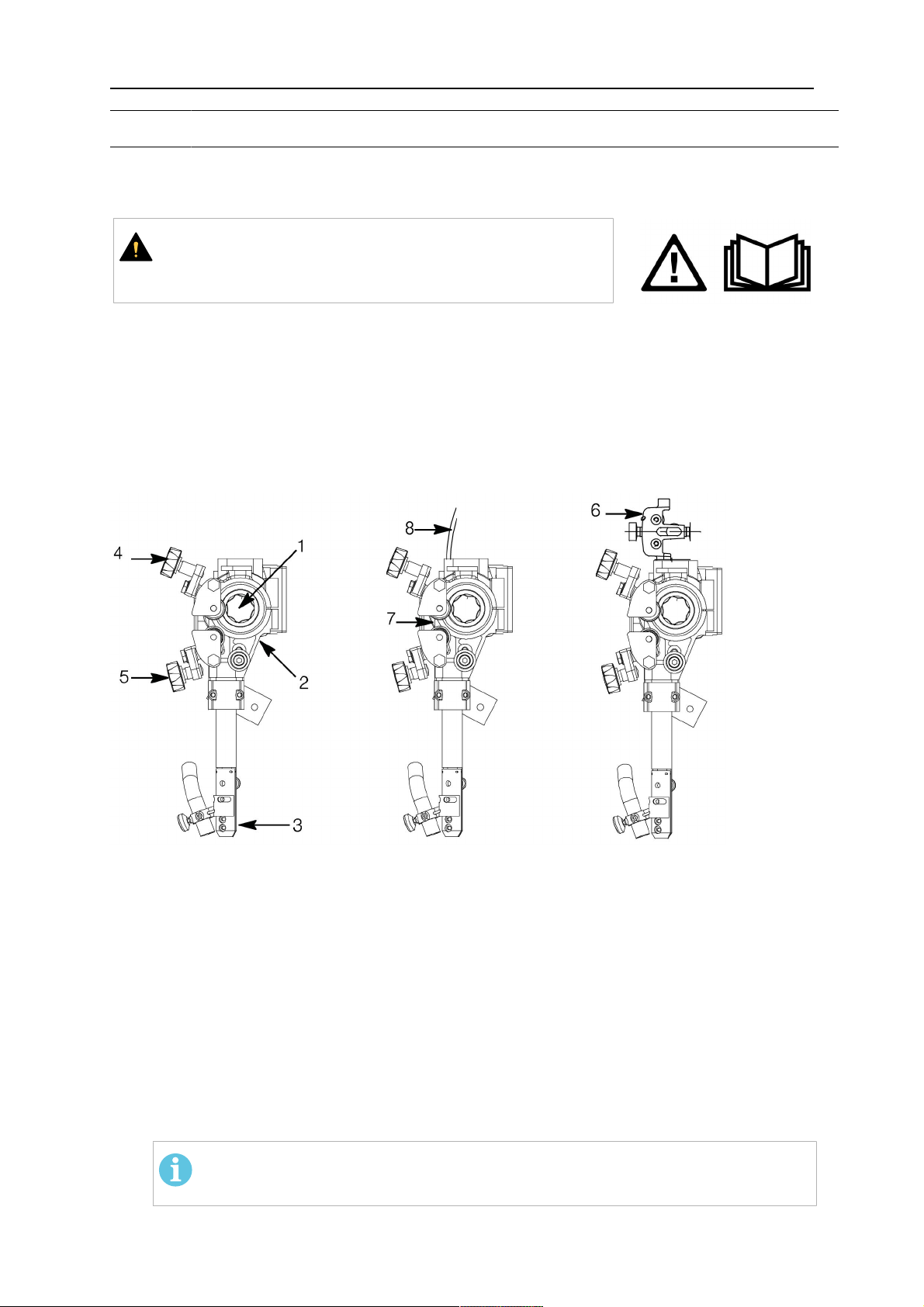

5.3 Etteanderulli vahetamine

5.3.1 Ühekordne traat.................................................................................... 16

5.3.2 Kaksiktraat (kaks kaart) ........................................................................ 16

5.3.3 Sulatistäidistraat rihveldatud rullikutele (lisatarvikud)........................... 16

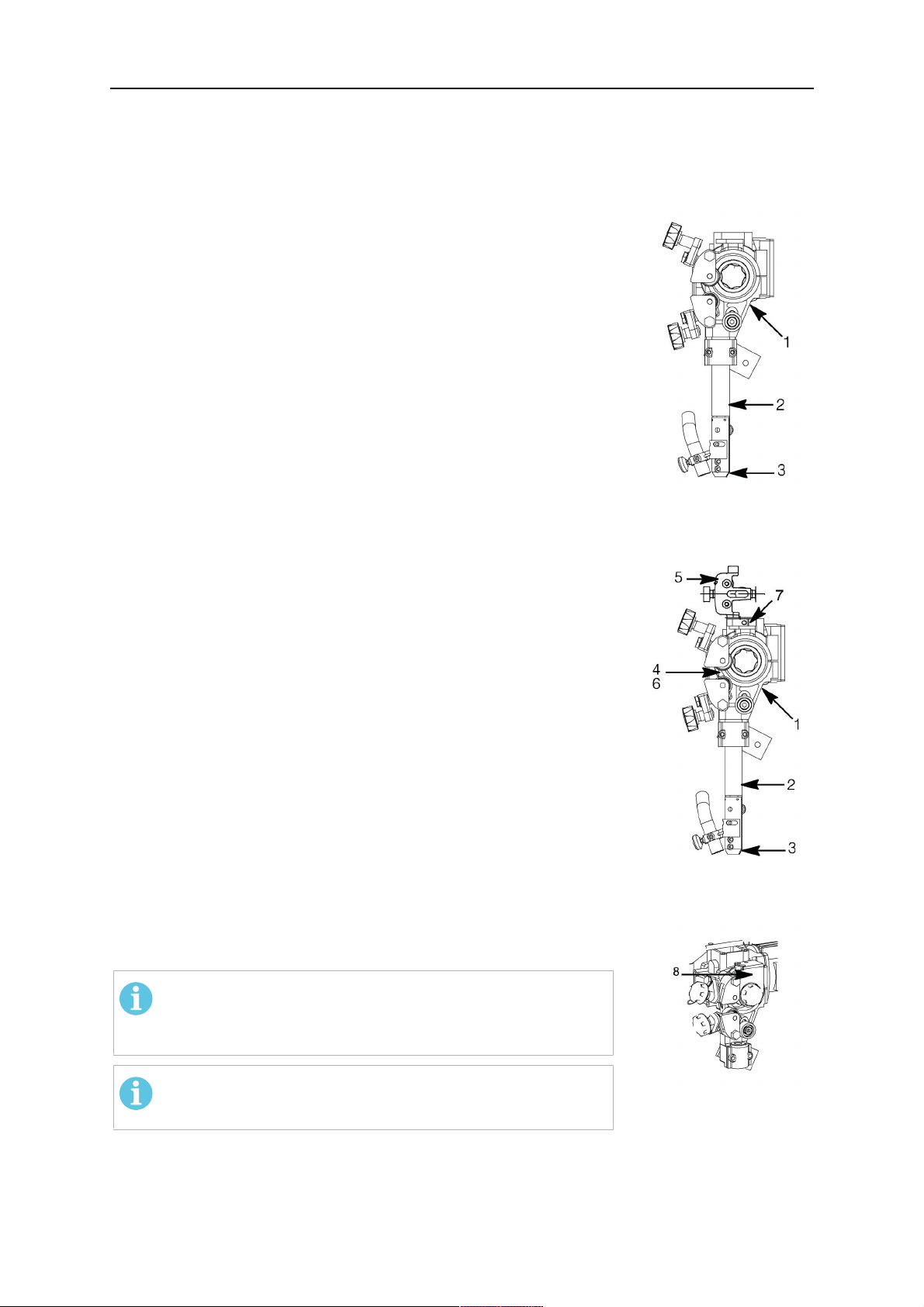

5.4 Kontaktseadmed sukel-kaarkeevituse jaoks

..............................................................................................

........................................................................................................

..........................................................................................

.....................................................................

..............................................................................................

.................................................................

.......................................................................

.......................................

13

13
13

14

15

15
15
16

17

5.4.1 3,0–6,0mm üksik traat ......................................................................... 17

5.4.2 2×2,0–3,0mm(D35) kaksiktraat .......................................................... 17

5.4.2.1 Tarvikud............................................................................................. 17

5.4.2.2 Traatide reguleerimine kahe traadiga kaarkeevituse korral............... 17

5.5 Räbustipulbri lisamine

0449 265 560 © ESAB AB 2020

...........................................................................

18

SISUKORD

5.6 Transportimine

5.7 Seadme A6TF F1 / A6TF F1 Twin (sukel-kaarkeevitus) muutmine

MIG/MAG-keevituse jaoks

5.8 Seadme A6TF F1 (sukel-kaarkeevitus) muutmine kahe kaarega

keevituse jaoks

6

HOOLDAMINE

6.1 Üldist

6.2 Igapäevaselt

6.3 Regulaarne

7

VEAOTSING

7.1 Üldist

7.2 Võimalikud vead

8

VARUOSADE TELLIMINE

.............................................................................................

........................................................................................................

................................................................................................

........................................................................................................

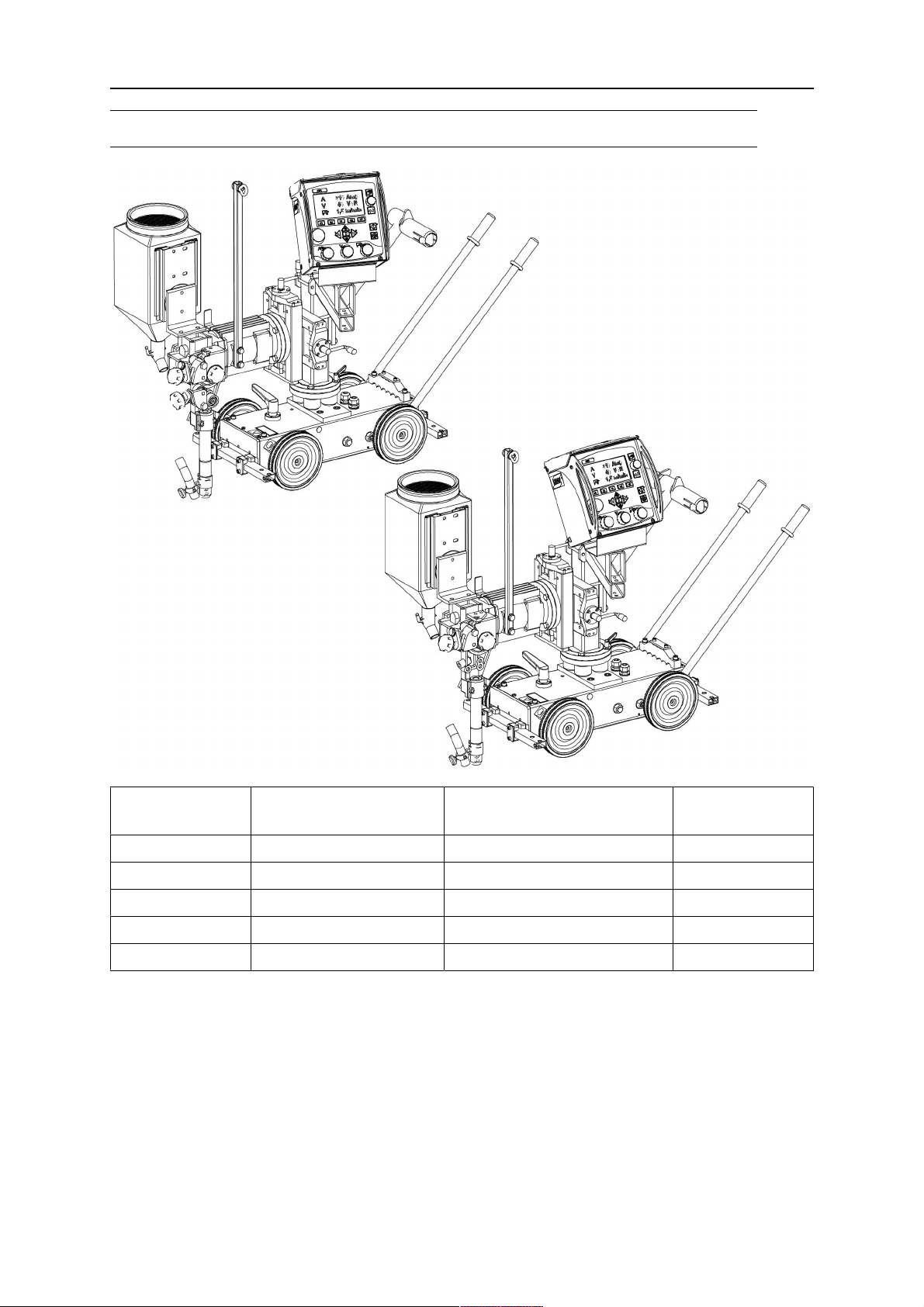

MÕÕTUDEGA JOONIS
TELLIMISNUMBRID

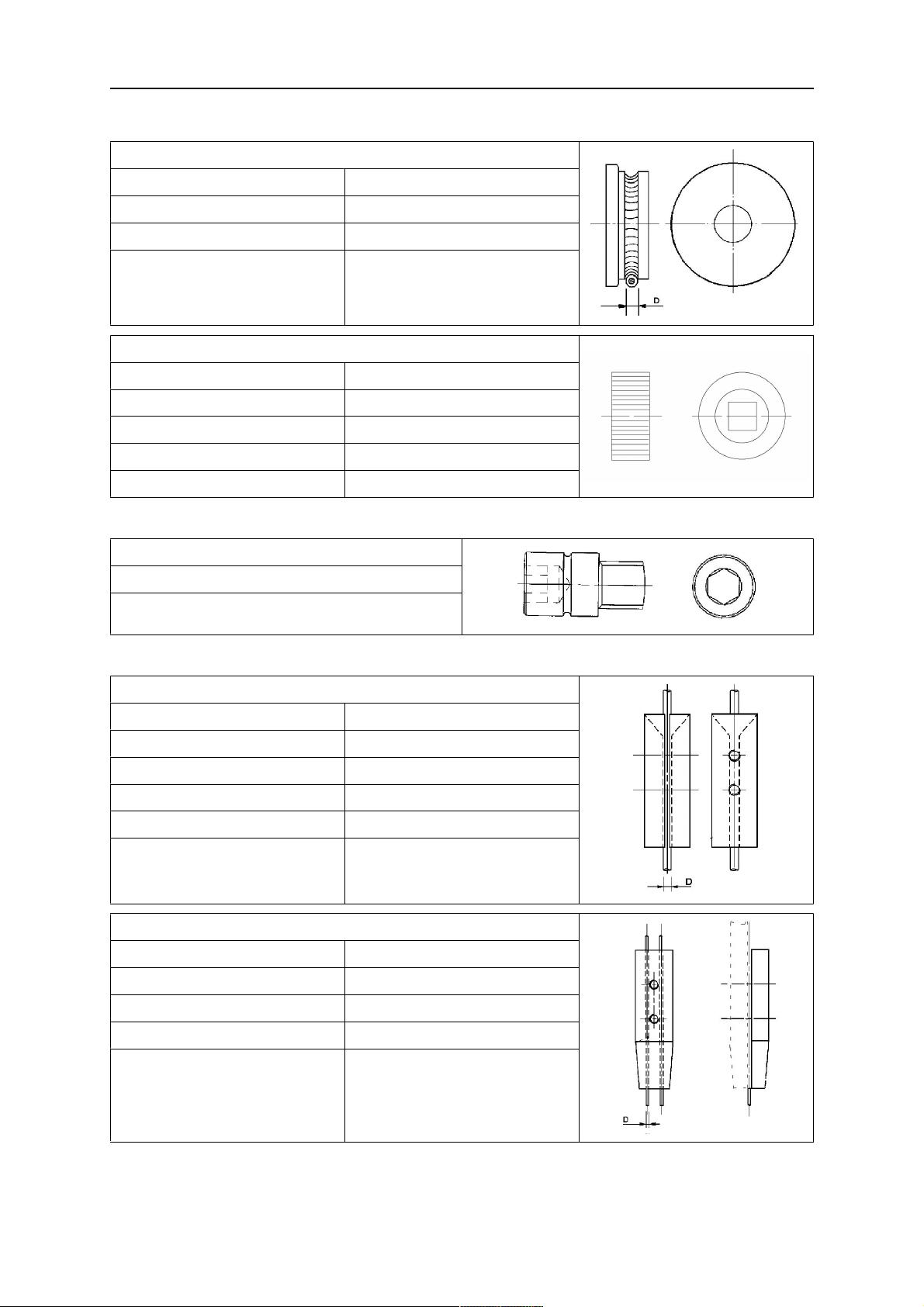

KULUTARVIKUD

............................................................................................

.................................................................................................

........................................................................................

.....................................................................

.......................................................................................

............................................................................................

..............................................................................................

.....................................................................................

...........................................................................

.......................................................................................

18
19

19

20

20
20
20

21

21
21

22
23
25
26

Jätame endale õiguse teha muudatusi ilma ette teatamata.

0449 265 560 © ESAB AB 2020

1 OHUTUS

1 OHUTUS

1.1 Sümbolite tähendus

Selles juhendis: tähendab Tähelepanu! Olge valvel!

OHT
Tähendab otsest ohtu, mis juhul, kui seda ei väldita, põhjustab otsese raske

kehavigastuse või surma.

HOIATUS!
Tähendab potentsiaalset ohtu, mis võib põhjustada kehavigastuse või

surma.

ETTEVAATUST!
Tähendab ohtu, mis võib põhjustada kerge kehavigastuse.

HOIATUS!

Enne kasutamist lugege läbi ja tehke omale selgeks
kasutusjuhendi juhised ning järgige kõiki märgiseid,
töötajate ohutuspraktikaid ja ohutuse teabelehti (SDS).

1.2 Ohutusabinõud

ESAB keevitusseadmete kasutajad on kohustatud tagama, et igaüks, kes töötab
seadmetega või nende läheduses, järgiks kõiki asjakohaseid ohutusabinõusid.
Ohutusabinõud peavad vastama antud seadme tüübile kehtestatud nõuetele. Lisaks
tavapärastele töökohale kehtestatud eeskirjadele tuleb järgida allpool esitatud soovitusi.

Kõiki töid peavad teostama hea väljaõppe saanud ja seadmete tööga hästi kursis olevad
töötajad. Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel
võib viga saada kasutaja või seade.

1. Kõik, kes kasutavad seadmeid, peavad olema kursis:
○ selle töö;
○ hädaseiskamislülitite asukoha;
○ selle talitluse;
○ asjakohaste ohutusabinõude;
○ keevitamise ja lõikamise või seadme muu kohase kasutamisega

2. Kasutaja peab tagama, et:
○ seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut
○ kaare käivitamisel või seadmega töö alustamisel poleks keegi kaitsevahendita

3. Töökoht peab:
○ vastama otstarbele;
○ olema tuuletõmbeta.

0449 265 560

- 5 -

© ESAB AB 2020

1 OHUTUS

4. Isikukaitsevahendid:
○ Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid, leegikindlad

riided, kaitsekindad

○ Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid, sõrmused jms,

mis võivad kinni kiiluda või põletushaavu tekitada

5. Üldised ohutusabinõud
○ Veenduge, et tagasivoolukaabel on turvaliselt ühendatud
○ Kõrgpingeseadmetega seotud töid võib teostada ainult väljaõppinud elektrik
○ Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja paigutatud

käepäraselt.

○ Seadmeid ei tohi määrida ega hooldada nende töötamise ajal

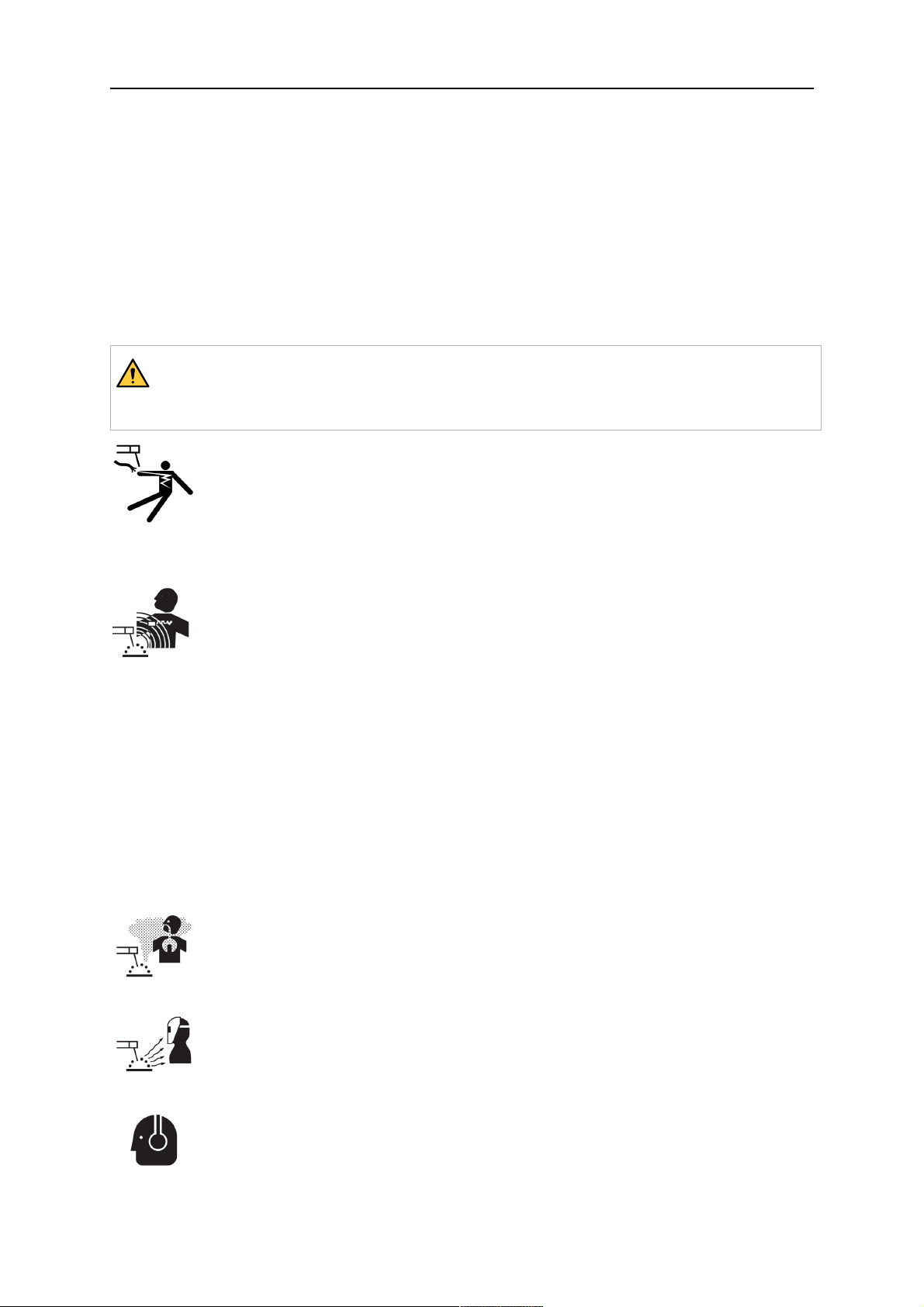

HOIATUS!

Kaarkeevitus ja -lõikamine võivad vigastada teid ennast ja teisi. Kasutage
keevitamisel ja lõikamisel ettevaatusabinõusid.

ELEKTRILÖÖK – võib tappa!

• Paigaldage ja maandage keevitusseade vastavalt kasutusjuhendile.

• Ärge puutuge pingestatud elektrilisi osi või elektroode ei paljakäsi,
märgade kinnaste ega rõivastega.

• Isoleerige ennast töödeldavast detailist ja maast.

• Veenduge, et teie tööasend on ohutu.

ELEKTRI- JA MAGNETVÄLJAD – võivad olla tervisele ohtlikud

• Südamestimulaatoreid kasutavad keevitajad peaks enne keevitamist
pidama nõu oma arstiga. Elektromagnetväljad võivad häirida mõnede
südamestimulaatorite tööd.

• Kokkupuutel elektromagnetväljadega võib olla muid mõjusid tervisele, mida
ei teata.

• Keevitajad peaks elektromagnetväljadega kokkupuute vähendamiseks
toimima järgmiselt.

○ Juhtige elektroodi- ja töökaablid kehast mööda samalt küljelt.

Võimalusel kinnitage need lindiga. Ärge paigutage ennast põleti ja
töökaablite vahele. Ärge keerake põleti- või töökaablit ümber oma
keha. Hoidke keevitusseadme toiteallikas ja kaablid kehast
võimalikult kaugel.

○ Ühendage töökaabel töödeldava detailiga võimalikult keevituskoha

lähedalt.

AEROSOOLID JA GAASID – võivad olla tervisele ohtlikud

• Hoidke pead aerosoolidest kaugel.

• Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et
juhtida aerosoolid ja gaasid sissehingamistsoonist ja lähiümbrusest kõrvale

KEEVITUSKIIRED – Võivad vigastada silmi ja tekitada põletushaavu

0449 265 560

• Kaitske oma silmi ja keha. Kasutage õiget keevitusmaski ja filterklaasi ning
kandke kaitserõivaid

• Kaitske juuresviibijad sobivate varjete või kardinatega.

MÜRA – liigne müra võib kahjustada kuulmist

Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid.

- 6 -

© ESAB AB 2020

1 OHUTUS

LIIKUVAD OSAD – võivad põhjustada kehavigastusi

• Veenduge, et kõik uksed, paneelid ja katted on suletud ning kindlalt oma
kohal. Katteid tohivad eemaldada ainult asjakohase väljaõppega isikud
hoolduse ja tõrkeotsingu eesmärgil. Pange paneelid ja katted oma kohale
tagasi ning sulgege uksed pärast hoolduse lõppemist ja enne mootori
käivitamist.

• Seisake mootor enne seadme paigaldamist või ühendamist.

• Hoidke käed, juuksed, avarad rõivad ja tööriistad liikuvatest osadest
eemal.

TULEOHT

• Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Veenduge, et
läheduses ei oleks kergestisüttivaid materjale.

• Ärge kasutage suletud mahuteid.

KUUM PIND – osad võivad põletada

• Ärge puudutage osi paljaste kätega.

• Enne seadmega töötamist oodake, kuni see on jahtunud.

• Kuumade osade käsistsemisel kasutage põletuste vältimiseks sobivaid
tööriistu ja/või isoleeritud keevituskindaid.

TALITLUSHÄIRE – talitlushäirete korral kutsuge spetsialist appi.
KAITSKE ENNAST JA TEISI!

ETTEVAATUST!

See toode on ettenähtud ainult kaarkeevituseks.

HOIATUS!

Ärge kasutage keevitusvooluallikat külmunud torude sulatamiseks.

ETTEVAATUST!

Klass A seadmed ei ole mõeldud kasutamiseks
elurajoonides, kus elektrivoolu saadakse avalikust
madalpingevõrgust. Neis kohtades võib esineda raskusi
klass A seadmete elektromagnetilise ühilduvuse
tagamisel juhtivuslike või kiirguslike häiringute tõttu.

0449 265 560

- 7 -

© ESAB AB 2020

1 OHUTUS

TÄHELEPANU!
Kõrvaldage elektroonikaseadmed

ringlussevõturajatises!

Järgides Euroopa direktiivi 2012/19/EÜ elektri- ja
elektroonikaseadmete jäätmete kohta ja selle
rakendamist siseriikliku õiguse kohaselt, tuleb
kasutuskõlbmatuks muutunud elektri- ja/või
elektroonikaseadmed kõrvaldada ringlussevõturajatises.

Seadmete eest vastutava isikuna on Teie kohustuseks
hankida teavet volitatud kogumisjaamade kohta.

Lisateabe saamiseks pöörduge lähima ESAB'i toodete
edasimüüja poole.

ESAB pakub laias valikus keevitamisel vajalikke tarvikuid ja kaitsevahendeid.
Tellimisinfo saamiseks pöörduge ESAB-i toodete kohaliku edasimüüja poole või
külastage meie veebilehte.

0449 265 560

- 8 -

© ESAB AB 2020

2 SISSEJUHATUS

2 SISSEJUHATUS

2.1 Üldist

A6TF F1 / A6TF F1 Twin keevitusseade on ette nähtud põkk- ja nurkõmbluste
sukel-kaarkeevituseks (SAW).

Seadme kõik muud kasutusviisid on keelatud.

Ette nähtud kasutamiseks koos PEK-i ja ESAB-i keevitusvooluallikatega LAF, TAF või
Aristo1000.

TÄHELEPANU!
Aristo1000 ainult koos PEK-iga alates seerianumbrist 747-xxx-xxxx.

2.2 Keevitusmeetod

2.2.1 Sukel-kaarkeevitus (SAW)

• Madaljõudlusega sukel-kaar

Madaljõudlusega sukel-kaar Ø35mm liitmikuga lubab koormust kuni 800A (100%).

• Kõrgjõudlusega sukel-kaar

Kõrgjõudlusega sukel-kaar Ø35mm liitmikuga lubab koormust kuni 1500A.

Selle versiooni võib ühe või kahe traadiga (kaks kaart) keevitamiseks varustada
etteanderullikutega. Räbustiga kaetud traadi jaoks on saadaval spetsiaalne rihveldatud
etteanderullik, mis tagab traadi ühtlase etteande ilma, et esineks deformatsiooni ohtu liiga
suure etteandesurve tõttu.

2.3 Definitsioonid

Sukel-kaarkeevitus
(SAW)

SAW
madaljõudlusega

SAW
kõrgjõudlusega

Kahe kaarega
keevitamine

Keevisõmblust kaitseb keevitamise ajal räbukiht.

Võimaldab keevitada madalamal voolukoormusel ja õhukese
traadiga.

Võimaldab keevitada madalamal voolukoormusel ja paksu traadiga.

Ühes keevituspeas oleva kahe traadiga keevitamine.

2.4 Horisontaalne keevitamine

Käesolevas käsiraamatus kirjeldatud tooted on ette nähtud horisontaalseks keevitamiseks.

TÄHELEPANU!

Ärge kasutage seadet A6 Mastertrac Tandem kaldpinnal keevitamiseks.

0449 265 560

- 9 -

© ESAB AB 2020

3 TEHNILISED ANDMED

3 TEHNILISED ANDMED

A6TF F1 A6TF F1 Twin
Toitepinge 42Vvahelduvvool 42Vvahelduvvool
Lubatud koormus 100% juures 1500A 1500A
Traadi mõõtmed

Üksik täistraat

Õõnes traat

Kaksik-täistraat

3,0-6,0mm

3,0-4,0mm

2×2,0–3,0mm

3,0-6,0mm

3,0-4,0mm

2×2,0–3,0mm

Maksimaalne traadi etteandekiirus 4m/min 4m/min
Pidurirummu pidurdusmoment 1,5Nm 1,5Nm
liikumiskiirus 0,1-2,0m/min 0,1-2,0m/min
Traadi maksimaalne kaal 30kg 30kg
Räbusti mahuti maht 10l 10l
Mass

110kg 140kg

(Ilma traadi ja räbustita)

Korpuse kaitseklass IP10 IP10
EMÜ klassifikatsioon A-klass A-klass

0449 265 560

- 10 -

© ESAB AB 2020

4 PAIGALDAMINE

4 PAIGALDAMINE

4.1 Üldist

Paigaldust peab tegema kvalifitseeritud isik.

HOIATUS!

Pöörlevad osad võivad põhjustada vigastusi. Olge
hoolikas.

4.2 Põhikomponendid A6TF F1 (SAW), A6TF F1 Twin (SAW)

1. Kandur 6. Hammasrattaga mootor (A6 VEC)

2. Kelk 7. Räbusti mahuti

3. Traadi etteandeseade 8. Räbustitoru

4. Liugkomplekt, käsitsi 9. Räbustiotsak

5. Konnektor 10. Traadi juhik

0449 265 560

- 11 -

© ESAB AB 2020

4 PAIGALDAMINE

4.3 Põhikomponentide kirjeldus

4.3.1 Kandur

Kandur kinnitatakse lukustushoovaga (1).

4.3.2 Kelk

Kelgule paigaldatakse muuhulgas juhtseade, traadi etteandeseade ja räbusti mahuti.

4.3.3 Traadi etteandeseade

Traadi etteandeseade suunab ja söödab traadi konnektorisse.

4.3.4 Käsiliugurid

Keevituspea horisontaal- ja vertikaalasendit reguleeritakse lineaarliugurite abil. Nurkliikumist
saab reguleerida pöördliuguriga.

4.3.5 Konnektor

Edastab keevitamise ajal keevitusvoolu traadile.

4.3.6 Hammasrattaga mootor (A6 VEC)

Mootor söödab keevitustraati.

Lisateavet seadme A6 VEC kohta vt kasutusjuhendist 0443 393 xxx.

4.3.7 Räbusti mahuti / räbusti toru / räbusti otsak

Räbusti lisatakse räbusti mahutisse. Sealt edastatakse see räbusti toru ja räbusti otsaku
kaudu töödetailile.

Langeva räbusti hulka reguleerib räbusti mahutile paigaldatud räbustiklapp.

Lisateavet vt peatükist „Räbustipulbri lisamine“.

0449 265 560

- 12 -

© ESAB AB 2020

4 PAIGALDAMINE

4.4 Paigaldamine

4.4.1 Traaditrummel (lisatarvikud)

Paigaldage traaditrummel (1) piduritrumlile (2).

HOIATUS!

Pooli trumlilt maha libisemise
takistamine: Selleks, et pooli
lukustada, keerake punast nuppu
trumli kõrval asuval
ohutusmarkeeringul näidatud viisil.

4.5 Piduritrumli reguleerimine

Piduritrummel on tarnimisel reguleeritud. Kui vajalik on ümberreguleerimine, järgige
allolevaid juhiseid. Reguleerige piduritrummel nii, et traat ei jääks etteandmise peatumisel
pingule.

Pidurdusmomendi reguleerimine:

1. Pöörake punane kang lukustatud
asendisse.

2. Pange kruvikeeraja trumli vedrude
vahele.

○ Pidurdusmomendi

vähendamiseks pöörake
vedrusid päripäeva.

○ Pidurdusmomendi

suurendamiseks pöörake
vedrusid vastupäeva.

TÄHELEPANU!

Pöörake mõlemat vedru ühepalju.

4.6 Ühendused

4.6.1 Üldist

• PEK-i peab ühendama vastava kvalifikatsiooniga spetsialist. Vt eraldi juhendit.

• Teavet seadme A6GMH ühendamise kohta vt eraldi juhendist.

• Teavet seadme A6PAV ühendamise kohta vt eraldi juhendist.

0449 265 560

- 13 -

© ESAB AB 2020

4 PAIGALDAMINE

4.6.2 Automaatkeevitusseade A6TF F1 / A6TF F1 Twin (sukel-kaarkeevitus, SAW)

1. Ühendage vooluallika (3) ja PEK-i (2) vaheline juhtkaabel (5).

2. Ühendage vooluallika (3) ja töödetaili (4) vaheline tagasivoolukaabel (6).

3. Ühendage vooluallika (3) ja automaatkeevitusseadme (1) vaheline keevituskaabel (7).

4. Ühendage vooluallika (3) ja töödetaili (4) vaheline mõõtekaabel (8).

1. Automaatkeevitusseade 5. Juhtkaabel

2. PEK 6. tagasivoolukaabel

3. Vooluallikas 7. Keevituskaabel

4. Töödetail 8. Mõõtekaabel

0449 265 560

- 14 -

© ESAB AB 2020

5 KASUTAMINE

5 KASUTAMINE

5.1 Üldist

ETTEVAATUST!

Enne paigaldamist või tööle hakkamist peate lugema ja
mõistma kasutusjuhendit.

Seadmete käsitsemist puudutavad üldised ohutusnõuanded leiate käesoleva
käsiraamatu peatükist "OHUTUS". Lugege see enne seadmete kasutuselevõttu läbi!

tagasivoolukaabel

Enne keevitamise alustamist veenduge, et tagasivoolukaabel oleks kindlasti ühendatud. Vt
peatükki „Ühendused“.

5.2 Keevitustraadi läbijuhtimine

1. Paigaldage traaditrummel vastavalt peatükis „Paigaldamine“ toodud juhistele.

2. Veenduge, et etteanderullik (1) ja kontakthaarats või kontaktotsak (3) oleksid valitud

traadi suuruse jaoks õiges mõõdus.

3. A6TF F1 Twin

○ Sisestage traat läbi traadi juhiku (8).

4. Peene traadiga keevitamine

○ Sisestage traat läbi peene traadi seadme (6).

Veenduge, et sirgendaja oleks reguleeritud õigesti, nii et traat väljuks
kontakthaaratsist või kontaktotsakust (3) sirgelt.

5. Tõmmake traadi ots läbi sirgendaja (2).

○ Üle 2mm läbimõõduga traadi korral tõmmake välja 0,5m ulatuses traati ja

sisestage see käsitsi läbi sirgendaja.

6. Asetage traadi ots etteanderulliku (1) soonde.

7. Seadistage traadi pinge etteanderullikul nupuga (4).

TÄHELEPANU!

Ühtlase etteande saavutamiseks ärge üle pinguldage.

0449 265 560

- 15 -

© ESAB AB 2020

5 KASUTAMINE

8.

Sisestage traat edasi 30mm ulatuses kontaktotsaku alla, vajutades PEK-i.

9. Suunake traati, reguleerides nuppu (5).

TÄHELEPANU!
Kasutage alati juhttoru (7), et tagada traadi ühtlane etteanne (1,6–2,5mm).

5.3 Etteanderulli vahetamine

5.3.1 Ühekordne traat

• Vabastage nupud (3) ja (4).

• Vabastage käsiratas (2).

• Vahetage etteanderullik (1).

Etteanderullid on tähistatud oma vastavate traadisuurustega.

5.3.2 Kaksiktraat (kaks kaart)

• Vahetage kahe soonega etteanderullik (1) samal viisil nagu üksiku traadi korral.

TÄHELEPANU!

Vahetada tuleb ka surverullik (5). Üksiku traadi surverullik asendatakse spetsiaalse
kumera kaksiktraadi surverullikuga.

• Paigaldage surverullik koos spetsiaalse võllijätkuga (tellimisnumber 0146253001).

5.3.3 Sulatistäidistraat rihveldatud rullikutele (lisatarvikud)

• Vahetage etteanderullik (1) ja surverullik (5) kasutatava traadi suuruse jaoks välja

paarina.

TÄHELEPANU!

Surverulliku jaoks on vajalik spetsiaalne võllijätk (tellimisnumber 0212901101).

• Pingutage survekruvi (4) mõõduka survega, et vältida räbustiga kaetud traadi

deformeerumist.

0449 265 560

- 16 -

© ESAB AB 2020

5 KASUTAMINE

5.4 Kontaktseadmed sukel-kaarkeevituse jaoks

5.4.1 3,0–6,0mm üksik traat

Kasutage automaatkeevitusseadet A6TFF1(SAW), millel on olemas
järgmised komponendid.

• Traadi etteandeseade (1)

• Konnektor D35 (2)

• Kontakthaarats (3)

Veenduge, et kontakthaaratsi ja traadi vahel oleks saavutatud
hea kontakt.

5.4.2 2×2,0–3,0mm(D35) kaksiktraat

Kasutage automaatkeevitusseadet A6TFF1Twin(SAW), millel on
olemas järgmised komponendid.

• Traadi etteandeseade (1)

• Konnektor Twin D35 (2)

• Kontakthaarats (3)

Veenduge, et kontakthaaratsi ja traadi vahel oleks saavutatud
hea kontakt.

• Juhttorud (4, 6)

5.4.2.1 Tarvikud

• Peene traadi sirgendaja (5), mis paigaldatakse traadi
etteandeseadme (1) klambrile.

TÄHELEPANU!

Peene traadi sirgendaja kinnitamisel eemaldage plaat
(7), kui see on olemas.

TÄHELEPANU!
Ärge eemaldage kaitseplaati (8).

5.4.2.2 Traatide reguleerimine kahe traadiga kaarkeevituse korral

Asetage traadid liitekohas nii, et saavutaksite liitmikku pöörates optimaalse
keevituskvaliteedi. Kaht traati saab pöörata nii, et need asetseksid liitejoonel üksteise järel,
või liitejoonel tahes asendis kuni 90° ulatuses, s.t üks traat liite kummalgi küljel.

0449 265 560

- 17 -

© ESAB AB 2020

5 KASUTAMINE

5.5 Räbustipulbri lisamine

1. Sulgege räbustimahutil olev räbustiklapp (1).

2. Eemaldage räbusti toibutusseadmel olev valikuline

tsüklon, kui see on paigaldatud.

3. Täitke mahuti räbustipulbriga.

TÄHELEPANU!

Räbustipulber peab olema kuiv.
Kasutage eelsoojendatud räbustipulbrit
ainult juhul, kui räbustimahuti on selleks
ette nähtud.

4. Asetage räbustitoru seda keeramata.

5. Reguleerige räbustiotsaku kõrgust keevisõmbluse

kohal, et tagada õige kogus räbustit.
Räbusti kogus peaks olema piisav selleks, et ei
toimuks kaare läbimist.

5.6 Transportimine

Eemaldage rattad, keerates lukustushooba (1).

TÄHELEPANU!

Seadme tõstmiseks kasutage tõsteaasa polti (2).

0449 265 560

- 18 -

© ESAB AB 2020

5 KASUTAMINE

5.7 Seadme A6TF F1 / A6TF F1 Twin (sukel-kaarkeevitus) muutmine MIG/MAG-keevituse jaoks

Monteerige vastavalt muutmiskomplektiga kaasas olevatele juhistele.

5.8 Seadme A6TF F1 (sukel-kaarkeevitus) muutmine kahe kaarega keevituse jaoks

Monteerige vastavalt muutmiskomplektiga kaasas olevatele juhistele.

0449 265 560

- 19 -

© ESAB AB 2020

6 HOOLDAMINE

6 HOOLDAMINE

6.1 Üldist

ETTEVAATUST!

Kõik tarnijapoolsed garantiikohustused kaotavad kehtivuse, kui klient on püüdnud
toote garantiiperioodi ajal mõnd riket iseseisvalt parandada.

TÄHELEPANU!

Enne mis tahes hooldustöö tegemist tuleb veenduda, et elektritoitekaabel on
lahutatud.

Teavet juhtseadme hoolduse kohta vaadake eraldi juhendist.

6.2 Igapäevaselt

• Puhastage liikuvad osad räbustist ja mustusest.

• Veenduge, et kontaktotsaku kaabel ja kõik elektrikaablid on ühendatud.

• Veenduge, et kõik kruviliited on pingutatud.

• Veenduge, et juhikud ja veorullikud ei ole kulunud ega kahjustunud.

• Kontrollige pidurirummu pidurdusmomenti. Pingutage, kui traadipool jätkab traadi
etteande peatumisel pöörlemist. Keerake lahti, kui etteanderullikud libisevad. 30 kg
kaaluva traadipooli pidurdusmoment peab olema orienteeruvalt 1,5 Nm.
Teavet pidurdusmomendi reguleerimise kohta vt jaotisest „Pidurirummu

reguleerimine“.

6.3 Regulaarne

• Kontrollige traadi etteandemootori harju
iga kolme kuu järel. Vahetage välja, kui
need on kulunud 6mm pikkuseks.

• Kontrollige liugureid, kui liugurid kiiluvad
kinni, määrige neid.

• Kontrollige etteandeseadme
traadijuhikuid, ajamirullikuid ja
kontaktotsakut. Vahetage välja kulunud
või kahjustatud osad, vt peatükki
„KULUTARVIKUD“.

• Kui kandur hakkab liikuma jõnksutades,
kontrollige keti pingsust. Vajaduse
korral pinguldage ketti.

• Keti pinguldamiseks keerake lahti mutter (*1) ja keerake nukki, seejärel keerake mutter
uuesti kinni.

0449 265 560

- 20 -

© ESAB AB 2020

7 VEAOTSING

7 VEAOTSING

7.1 Üldist

Varustus

• Kasutusjuhend komplekti kuuluvate osade jaoks.

Kontrollige järgmist

• Veenduge, et vooluallikas oleks ühendatud õige toitepingega vooluvõrku.

• Veenduge, et kõik kolm faasi oleksid õige pingega (faasijärjestus pole tähtis).

• Veenduge, et keevituskaablid ega ühendused poleks kahjustatud.

• Veenduge, et juhtseadised oleksid õigesti seadistatud.

• Veenduge, et enne remonditööde alustamist oleks vooluvõrgu ühendus lahutatud.

7.2 Võimalikud vead

1. Tunnus Voolutugevuse ja pinge näidud kõiguvad suurtes piirides

Põhjus 1.1 Klemmiklotsid või otsak on kulunud või vale suurusega.

Toiming Vahetage klemmiklotsid või otsak välja.

Põhjus 1.2 Traadi etteanderulliku surve ei ole piisav.

Toiming Suurendage traadi etteanderullikute survet.

2. Tunnus Traadi etteanne on ebaühtlane

Põhjus 2.1 Etteanderullikute surve on valesti seatud.

Toiming Reguleerige traadi etteanderullikute survet.

Põhjus 2.2 Traadi etteanderullikud on vale suurusega.

Toiming Vahetage traadi etteanderullikud välja.

Põhjus 2.3 Traadi etteanderullikute sooned on kulunud.

Toiming Vahetage traadi etteanderullikud välja.

3. Tunnus Keevituskaablid kuumenevad üle

Põhjus 3.1 Halb elektriühendus.

Toiming Puhastage ja pingutage kõiki elektriühendusi.

Põhjus 3.2 Keevituskaabli ristlõikepindala on liiga väike.

Toiming Kasutage suurema ristlõikepindalaga kaableid või paralleelseid kaableid.

0449 265 560

- 21 -

© ESAB AB 2020

8 VARUOSADE TELLIMINE

8 VARUOSADE TELLIMINE

ETTEVAATUST!

Remondi- ja elektritöid peab teostama ESAB'i volitatud hooldustehnik. Kasutage ainult
ESAB'i originaalvaru- ja kuluosi.

A6TFF1 ja A6TFF1Twin on projekteeritud ja testitud vastavalt rahvusvahelistele ja
Euroopa standarditele EN60974-5, EN12100-2 ja EN60974-10. Hooldus- või
remonditööde lõpetamisel on töid teostanud isik(ud) kohustatud tagama toote vastavuse
ülaltoodud standardi nõuetele.

Varuosi ja kulutarvikuid saate tellida lähima ESAB-i toodete edasimüüja juurest, lisateavet
vaadake veebilehelt esab.com. Tellimisel märkige palun toote tüüp, seerianumber,
kasutamisotstarve ja varuosa number nii, nagu see on esitatud varuosade loetelus. See
hõlbustab tarnet ja tagab korrektse kättetoimetamise.

0449 265 560

- 22 -

© ESAB AB 2020

MÕÕTUDEGA JOONIS

MÕÕTUDEGA JOONIS

0449 265 560

- 23 -

© ESAB AB 2020

MÕÕTUDEGA JOONIS

0449 265 560

- 24 -

© ESAB AB 2020

TELLIMISNUMBRID

TELLIMISNUMBRID

Ordering

Denomination Type Notes

number

0461 235 880 A6 Mastertrac A6TF F1 SAW
0461 235 881 A6 Mastertrac A6TF F1 SAW Twin
0460 949 *74 Instruction manual PEK Control panel
0460 948 *01 Instruction manual PEK Control unit
0463 648 001 Spare parts list

Tehniline dokumentatsioon on saadaval veebiaadressil: www.esab.com

0449 265 560

- 25 -

© ESAB AB 2020

KULUTARVIKUD

KULUTARVIKUD

Etteanderullikud

SAW and MIG/MAG

Part no. D(mm)

0218 510 281 1.6
0218 510 282 2.0
0218 510 283 2.5
0218 510 286 4.0
0218 510 287 5.0
0218 510 288 6.0
0218 510 298 3.0–3.2

SAWTwin(D35)

Part no. D(mm)

0218 522 480 2.5
0218 522 481 3.0–3.2
0218 522 484 2.0
0218 522 486 1.2
0218 522 487 1.0
0218 522 488 1.6

SAW and MIG/MAG tubular wire

Part no. D(mm)

0146 024 880 0.8–1.6
0146 024 881 2.0–4.0

MIG/MAG

Part no. D(mm)

0145 538 880 0.6
0145 538 881 0.8
0145 538 882 1.0
0145 538 883 1.2

MIG/MAG

Part no. D(mm)

0148 772 880 2.0–3.0

0449 265 560

- 26 -

© ESAB AB 2020

KULUTARVIKUD

Surverullikud

SAW and MIG/MAG tubular wire

Part no. D(mm)

0146 025 880 0.8–1.6
0146 025 881 2.0–4.0
0146 025 882 5.0–7.0

SAWTwin

Part no.

0218 524 580
0146 253 001 Stub shaft
0144 953 001 Spherical ball bearing
0190 452 178 Washer

Surverulliku võllijätk

SAW tubular wire

Part no.

0212 901 101

Kontakthaarats

SAWHD(D35)

Part no. D(mm)

0265 900 880 3.0
0265 900 881 3.2
0265 900 882 4.0
0265 900 883 5.0
0265 900 884 6.0

SAWTwinHD

Part no. D(mm)

0265 902 880 2.5–3.0
0265 902 881 2.0
0265 902 882 1.6
0265 902 883 4.0

0449 265 560

- 27 -

© ESAB AB 2020

KULUTARVIKUD

Puuteots

MIG/MAG and SAWTwinLD(D35)

Part no. D(mm)

0153 501 002 0.8
0153 501 004 1.0
0153 501 005 1.2
0153 501 007 1.6
0153 501 009 2.0
0153 501 010 2.4–2.5

MIG/MAG(D35)

Part no. D(mm)

0258 000 908 1.2
0258 000 909 1.6
0258 000 910 2.0
0258 000 911 2.4
0258 000 913 1.0
0258 000 914 0.8
0258 000 915 3.2

Kontaktotsaku adapter

SAW and MIG/MAG(D35)

Part no. D(mm)

0147 333 001 M6/M10

0449 265 560

- 28 -

© ESAB AB 2020

KULUTARVIKUD

0449 265 560

- 29 -

© ESAB AB 2020

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
