ESAB A6 Mastertrac A6TF F1 / A6TF F1 Twin Instruction manual [cs]

A6 Mastertrac

A6TF F1 / A6TF F1 Twin

Návod kpoužívání

0449 265 560 CZ 20200827

Valid for: serial no. 940-xxx-xxxx

OBSAH

1

BEZPEČNOST

1.1 Vysvětlení symbolů

1.2 Bezpečnostní opatření

2

ÚVOD

2.1 Všeobecné informace

2.2 Metoda svařování

2.2.1 Svařování pod tavidlem (SAW) ............................................................ 9

2.3 Definice

2.4 Horizontální svařování

3

TECHNICKÉ ÚDAJE

4

INSTALACE

4.1 Všeobecné informace

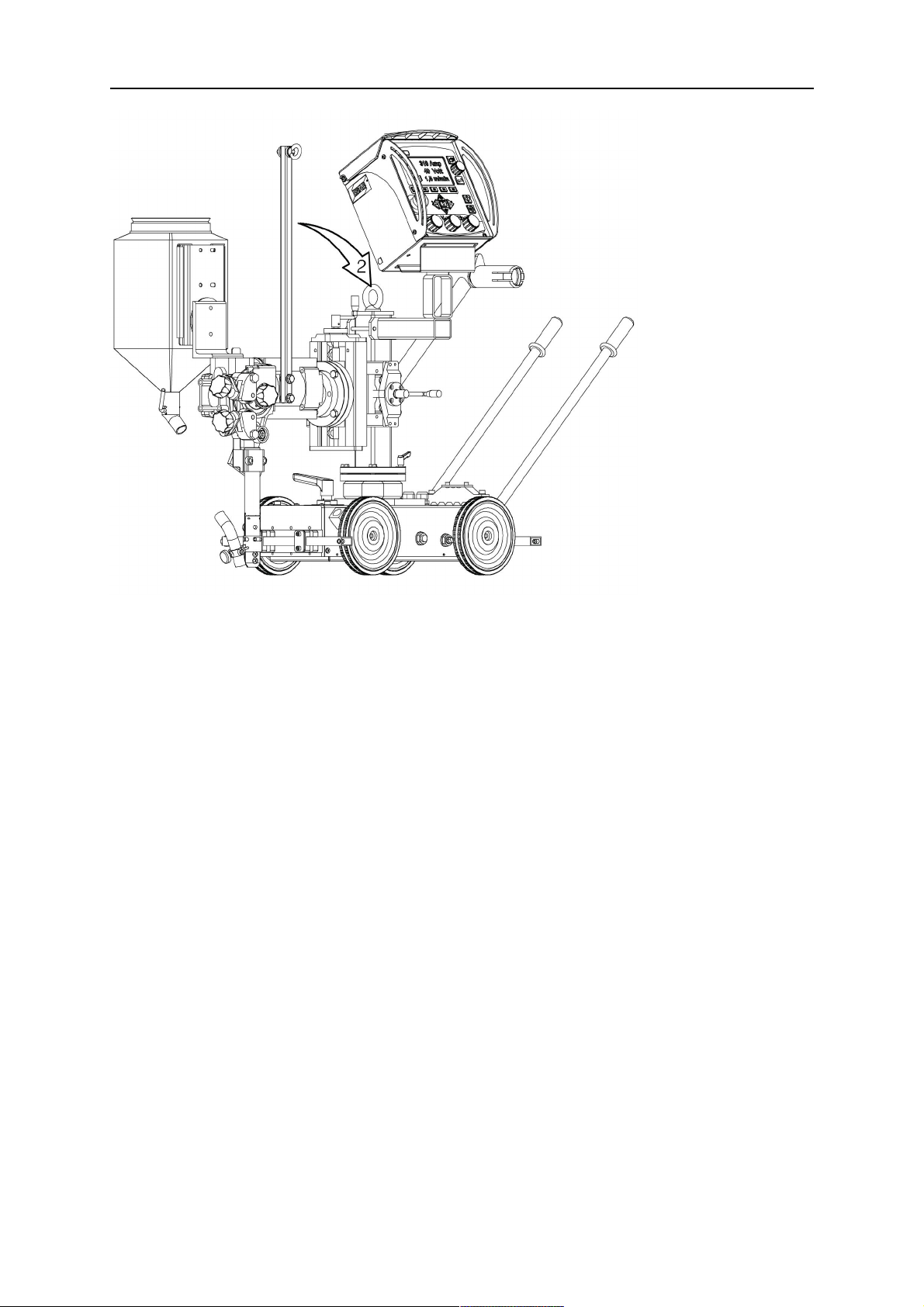

4.2 Hlavní součásti A6TF F1 (SAW), A6TF F1 Twin (SAW)

4.3 Popis hlavních součástí

4.3.1 Vozík..................................................................................................... 12

4.3.2 Nosič..................................................................................................... 12

4.3.3 Podavač drátu ...................................................................................... 12

...........................................................................................................

.............................................................................................

................................................................................

...........................................................................

............................................................................

...................................................................................

...................................................................................................

...........................................................................

...................................................................................

.................................................................................................

............................................................................

........................

........................................................................

5

5
5

9

9
9

9
9

10

11

11
11
12

4.3.4 Ruční sáně ........................................................................................... 12

4.3.5 Konektor ............................................................................................... 12

4.3.6 Motor sozubeným kolem (A6 VEC) ..................................................... 12

4.3.7 Násypka na tavidlo / trubice stavidlem / tryska tavidla ........................ 12

4.4 Montáž

4.4.1 Buben s drátem (příslušenství) ............................................................ 13

4.5 Nastavení náboje brzdy

4.6 Připojení

4.6.1 Všeobecné informace........................................................................... 13

4.6.2 Automatické svařovací zařízení A6TF F1 / A6TF F1 Twin (svařování

5

OBSLUHA

5.1 Všeobecné informace

5.2 Vložení svařovacího drátu

5.3 Výměna kladky podavače

5.3.1 Jeden drát ............................................................................................ 16

5.3.2 Dvojitý drát (dvojitý oblouk) .................................................................. 16

5.3.3 Drát strubičkou pro rýhované kladky (příslušenství) ........................... 16

5.4 Kontaktní vybavení pro svařování pod tavidlem

.....................................................................................................

.........................................................................

..................................................................................................

pod tavidlem (SAW)..............................................................................

....................................................................................................

............................................................................

.....................................................................

......................................................................

.................................

13

13
13

14

15

15
15
16

17

5.4.1 Pro jednoduchý drát 3,0–6,0mm ......................................................... 17

5.4.2 Pro dvojité dráty 2×2,0–3,0mm(D35) ................................................. 17

5.4.2.1 Příslušenství...................................................................................... 17

5.4.2.2 Nastavení drátů pro obloukové svařování......................................... 17

5.5 Doplňování práškového tavidla

0449 265 560 © ESAB AB 2020

............................................................

18

OBSAH

5.6 Přeprava

5.7 Konverze A6TF F1 / A6TF F1 Twin (svařování pod tavidlem) na
svařování metodou MIG/MAG

5.8 Konverze A6TF F1 (ponorné svařování obloukem) na dvojitý
oblouk

6

ÚDRŽBA

6.1 Všeobecné informace

6.2 Každý den

6.3 Periodická údržba

7

ŘEŠENÍ PROBLÉMŮ

7.1 Všeobecné informace

7.2 Možné chyby

8

OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

......................................................................................................

NÁKRES SROZMĚRY
OBJEDNACÍ ČÍSLA
SOUČÁSTI PODLÉHAJÍCÍ OPOTŘEBENÍ

..................................................................................................

...............................................................

......................................................................................................

............................................................................

................................................................................................

..................................................................................

..................................................................................

............................................................................

...........................................................................................

........................................................

........................................................................................

............................................................................................

.........................................................

18
19

19

20

20
20
20

21

21
21

22
23
25
26

Práva ke změně technických údajů bez upozornění vyhrazena.

0449 265 560 © ESAB AB 2020

1 BEZPEČNOST

1 BEZPEČNOST

1.1 Vysvětlení symbolů

Vtomto návodu se symboly používají vnásledujícím významu: Znamená Pozor! Buďte
pozorní!

NEBEZPEČÍ!
Označuje bezprostřední nebezpečí. Pokud se mu nevyhnete, povede

kokamžitému a vážnému zranění osob nebo smrti.

VAROVÁNÍ!
Označuje potenciální nebezpečí, které může vést ke zranění osob nebo

smrti.

UPOZORNĚNÍ!
Označuje nebezpečí, které může vést kméně závažnému zranění osob.

VAROVÁNÍ!

Před používáním si přečtěte návod kobsluze a snažte
se mu porozumět, řiďte se všemi výstražnými štítky,
bezpečnostními předpisy zaměstnavatele a
bezpečnostními listy (SDS).

1.2 Bezpečnostní opatření

Uživatelé zařízení ESAB nesou konečnou odpovědnost za to, že zajistí, aby každý, kdo
pracuje stakovým zařízením nebo vjeho blízkosti, dodržoval všechna příslušná
bezpečnostní opatření. Bezpečnostní opatření musí vyhovovat požadavkům vztahujícím se
na tento typ zařízení. Kromě standardních nařízení, která platí pro dané pracoviště, je nutno
dodržovat i níže uvedená doporučení.

Veškeré práce musí provádět kvalifikovaní pracovníci, kteří jsou dobře obeznámeni
sobsluhou zařízení. Nesprávná obsluha zařízení může vést knebezpečným situacím, které
mohou mít za následek zranění obsluhy a poškození zařízení.

1. Každý, kdo používá toto zařízení, musí být dobře obeznámen s:
○ obsluhou zařízení;
○ umístěním nouzových vypínačů;
○ fungováním zařízení;
○ příslušnými bezpečnostními opatřeními;
○ svařováním a řezáním nebo jiným příslušným použitím vybavení

2. Obsluha zařízení musí zajistit, aby:
○ při spuštění zařízení nebyla vjeho pracovním prostoru žádná neoprávněná

osoba

○ při zapálení oblouku a zahájení svařování byly všechny osoby chráněny

3. Pracoviště musí být:
○ vhodné kdanému účelu;
○ bez průvanu.

0449 265 560

- 5 -

© ESAB AB 2020

1 BEZPEČNOST

4. Osobní ochranné prostředky:
○ Vždy používejte osobní ochranné prostředky, jako jsou ochranné brýle, oděv

odolný proti ohni a ochranné rukavice

○ Nenoste volné doplňky či ozdoby, jako jsou šály, náramky, prsteny atd., které by

se mohly zachytit nebo způsobit popáleniny

5. Obecná bezpečnostní opatření:
○ Přesvědčte se, zda je zpětný vodič bezpečně připojen
○ Práci na vysokonapěťovém zařízení smí provádět pouze kvalifikovaný

elektrikář

○ Kdispozici musí být vhodný a jasně označený hasicí přístroj
○ Mazání a údržba zařízení se nesmí provádět za provozu.

VAROVÁNÍ!

Svařování ařezání obloukem může být nebezpečné pro vás ipro jiné osoby. Při
svařování nebo řezání dodržujte bezpečnostní opatření.

ÚRAZ ELEKTRICKÝM PROUDEM – může způsobit smrt

• Nainstalujte a uzemněte jednotku vsouladu snávodem kobsluze.

• Nedotýkejte se elektrických dílů pod napětím nebo elektrod holou kůží,
vlhkými rukavicemi nebo vlhkým oděvem.

• Izolujte se od země a svařovaného předmětu.

• Dbejte na bezpečnou pracovní polohu

ELEKTRICKÁ A MAGNETICKÁ POLE – mohou být zdraví nebezpečná

• Svářeči skardiostimulátorem se musí před svářením obrátit na svého
lékaře. Elektrická a magnetická pole mohou ovlivňovat funkci některých
kardiostimulátorů.

• Elektrická a magnetická pole mohou mít jiné neznámé vlivy na zdraví.

• Je třeba, aby svářeči dodržovali následující opatření a minimalizovali vliv
elektromagnetických polí:

○ Veďte elektrodu a pracovní vodiče společně po stejné straně těla.

Pokud je to možné, zajistěte je páskou. Nezdržujte se mezi hořákem
a pracovními kabely. Nikdy nenamotávejte hořák nebo pracovní kabel
na tělo. Zdržujte se co nejdále od zdroje pro svařování a kabelů.

○ Připojte pracovní kabel kobrobku co nejblíže ke svařovanému místu.

VÝPARY APLYNY – mohou být zdraví nebezpečné

• Kryjte si hlavu před výpary.

• Použijte odvětrávání, odsávání u oblouku nebo obojí k odvádění par a
plynů ze své dýchací zóny a všeobecného prostoru.

OBLOUKOVÉ ZÁŘENÍ – může poranit oči a spálit kůži

• Chraňte si oči atělo. Používejte správný ochranný štít, brýle sfiltračními
skly aochranný oděv.

• Osoby nacházející se vblízkosti chraňte vhodnými štíty nebo clonami.

0449 265 560

HLUK – nadměrný hluk může poškodit sluch

Chraňte si uši. Používejte protihluková sluchátka nebo jinou ochranu sluchu.

- 6 -

© ESAB AB 2020

1 BEZPEČNOST

POHYBLIVÉ DÍLY – mohou způsobit zranění

• Udržujte všechny panely, kryty a dveře zavřené a zajištěné. Pouze

• Před montáží nebo připojením jednotky vypněte motor.

• Zajistěte, aby se do dosahu pohyblivých částí nedostaly ruce, vlasy, volné

NEBEZPEČÍ POŽÁRU

• Jiskry (prskání) mohou způsobit požár. Zajistěte, aby se v blízkosti

• Nepoužívat na uzavřené kontejnery.

HORKÝ POVRCH - Díly mohou způsobit popáleniny

• Nedotýkejte se dílů holýma rukama.

• Před prací na vybavení je nechte vychladnout.

• Pro práci shorkými díly používejte vhodné nástroje nebo izolační svářecí

proškolený personál smí vpřípadě potřeby odstraňovat kryty za účelem
údržby a odstraňování poruch. Po dokončení servisu a před začátkem
sváření vraťte všechny panely nebo kryty na místo a zavřete všechny
dveře.

oblečení a nástroje.

nenacházely žádné hořlavé materiály.

rukavice, aby nedošlo kpopálení.

FUNKČNÍ PORUCHA – při funkční poruše požádejte oodbornou pomoc.
CHRAŇTE SEBE I JINÉ!

UPOZORNĚNÍ!

Tento výrobek je určen výhradně ksvařování obloukem.

VAROVÁNÍ!

Nepoužívejte tento zdroj energie k rozmrazování zamrzlého potrubí.

UPOZORNĚNÍ!

Zařízení třídy A není určeno kpoužívání vobytných
oblastech, vnichž je elektrické napájení zajišťováno
veřejnou, nízkonapěťovou rozvodnou sítí. Kvůli rušení
šířenému vedením a vyzařováním se mohou vtakových
oblastech objevit případné obtíže se zaručením
elektromagnetické kompatibility u zařízení třídy A.

0449 265 560

- 7 -

© ESAB AB 2020

1 BEZPEČNOST

POZOR!
Elektronická zařízení likvidujte v recyklačním

zařízení!

V souladu s evropskou směrnicí 2012/19/ES o likvidaci
elektrických a elektronických zařízení a její
implementací podle státních zákonů se musí elektrické
zařízení, které dosáhlo konce životnosti, zlikvidovat v
recyklačním zařízení.

Jako osoba zodpovědná za zařízení máte povinnost
informovat se o schválených sběrných místech.

Chcete-li další informace, obraťte se na nejbližšího
prodejce společnosti ESAB.

ESAB nabízí řadu přídavných zařízení pro svařování a osobních ochranných
prostředků. Informace pro objednávání vám poskytne váš lokální prodejce ESAB nebo
naše webová stránka.

0449 265 560

- 8 -

© ESAB AB 2020

2 ÚVOD

2 ÚVOD

2.1 Všeobecné informace

Automatické svařovací zařízení A6TF F1 / A6TF F1 Twin je určeno pro svařování pod
tavidlem (SAW neboli Submerged Arc Welding) tupých a koutových svarů.

Všechna ostatní použití jsou zakázána.
Určeno kpoužití vkombinaci sPEK a zdroji napájení pro svařování ESAB LAF, TAF nebo

Aristo 1000.

POZOR!
Aristo 1000 pouze společně sPEK se sériovým číslem 747-xxx-xxxx nebo

novějším.

2.2 Metoda svařování

2.2.1 Svařování pod tavidlem (SAW)

• Svařování pod tavidlem, lehký provoz

Svařování pod tavidlem při lehkém provozu skonektorem oprůměru 20mm umožňuje
zatížení až 800A (100%).

• Svařování pod tavidlem, těžký provoz

Svařování pod tavidlem při těžkém provozu skonektorem oprůměru 35mm umožňuje
zatížení až 1500A.

Tuto verzi je možné vybavit kladkami podavače pro svařování jedním nebo dvěma dráty
(dvojitý oblouk). Kdispozici je speciální rýhovaná kladka podavače pro jádrový drát plněný
tavidlem, která zaručuje rovnoměrné podávání bez deformace, kníž by mohlo docházet
vdůsledku tlaku při podávání.

2.3 Definice

SAW Housenkový svar je během svařování chráněn krytem ztavidla.
SAW, lehký provoz Umožňuje svařování snižším proudovým zatížením atenkým

drátem.

SAW, těžký provoz Umožňuje svařování snižším proudovým zatížením atlustým

drátem.

Svařování dvojitým
obloukem

Svařování dvěma dráty vjedné svařovací hlavě.

2.4 Horizontální svařování

Produkty popsané vtomto návodu jsou určeny pro horizontální svařování.

POZOR!

Nepoužívejte zařízení A6 Mastertrac Tandem při svařování na nakloněných
plochách.

0449 265 560

- 9 -

© ESAB AB 2020

3 TECHNICKÉ ÚDAJE

3 TECHNICKÉ ÚDAJE

A6TF F1 A6TF F1 Twin
Napájecí napětí 42VAC 42VAC
Přípustná zátěž při 100% 1500A 1500A
Průměr drátu

Plný jednoduchý drát
Dutý drát
Plný dvojitý drát

3,0-6,0mm
3,0-4,0mm
2 × 2,0–3,0mm

3,0-6,0mm
3,0-4,0mm
2 × 2,0–3,0mm

Maximální rychlost podávání drátu 4m/min 4m/min
Brzdný moment náboj brzdy 1,5Nm 1,5Nm
Rychlost posunu 0,1–2,0m/min 0,1–2,0m/min
Maximální hmotnost vodiče 30kg 30kg
Objem násypky na tavidlo 10l 10l
Hmotnost

110kg 140kg

(Bez drátu a tavidla)

Třída krytí IP10 IP10
KlasifikaceEMC TřídaA TřídaA

0449 265 560

- 10 -

© ESAB AB 2020

4 INSTALACE

4 INSTALACE

4.1 Všeobecné informace

Instalaci musí provádět odborník.

VAROVÁNÍ!

Otáčející součásti mohou způsobit úraz, dávejte pozor.

4.2 Hlavní součásti A6TF F1 (SAW), A6TF F1 Twin (SAW)

1. Vozík 6. Motor sozubeným kolem (A6 VEC)

2. Nosič 7. Násypka na tavidlo

3. Podavač drátu 8. Trubice stavidlem

4. Souprava sání, ruční 9. Tryska tavidla

5. Konektor 10. Vodicí vložka drátu

0449 265 560

- 11 -

© ESAB AB 2020

4 INSTALACE

4.3 Popis hlavních součástí

4.3.1 Vozík

Zajistěte vozík zajišťovací pákou (1).

4.3.2 Nosič

Namontujte řídicí jednotku, jednotku podávání drátu anásypku na tavidlo, a ostatní, na
nosič.

4.3.3 Podavač drátu

Jednotka podávání drátu podává avede svařovací drát do konektoru.

4.3.4 Ruční sáně

Vodorovná asvislá poloha svařovací hlavy se nastavuje pomocí lineárních posuvníků.
Úhlový pohyb lze volně nastavit pomocí otočného jezdce.

4.3.5 Konektor

Během svařování přenáší svařovací proud na vodič.

4.3.6 Motor sozubeným kolem (A6 VEC)

Motor napájí svařovací drát.
Další informace týkající se A6 VEC najdete v Návodu kpoužití 0443 393 xxx.

4.3.7 Násypka na tavidlo / trubice stavidlem / tryska tavidla

Tavidlo je plněno do násypky na tavidlo. Poté je přeneseno na obrobek trubicí atryskou
tavidla.

Množství tavidla, které má být vypuštěno, je řízeno pomocí ventilu tavidla na zásobníku
tavidla.

Další informace naleznete včásti „Doplňování práškového tavidla“.

0449 265 560

- 12 -

© ESAB AB 2020

4 INSTALACE

4.4 Montáž

4.4.1 Buben s drátem (příslušenství)

Dejte buben sdrátem (1) zpět na náboj brzdy(2).

VAROVÁNÍ!

Abyste zabránili sklouznutí cívky
znáboje: Otočením červeného
kolečka zablokujte cívku na místě,
jak je znázorněno na výstražném
štítku vedle náboje.

4.5 Nastavení náboje brzdy

Náboj se seřizuje před dodáním. Pokud je nutno provést nové seřízení, postupujte podle
níže uvedených pokynů. Nastavte náboj brzdy tak, aby se drát při zastavení podavače mírně
prověsil.

Nastavení brzdového momentu:

1. Otočte červené držadlo do zamčené
polohy.

2. Vložte šroubovák do pružin v náboji.

○ Otáčením pružin doprava

snížíte brzdový moment.

○ Otáčením pružin doleva

zvýšíte brzdový moment.

POZOR!

Oběma pružinami otáčejte ve stejném rozsahu.

4.6 Připojení

4.6.1 Všeobecné informace

• PEK musí být připojen kvalifikovanou osobou. Viz samostatný návod kpoužití.

• Připojení A6GMHviz samostatný návod kobsluze.

• Připojení A6PAVviz samostatný návod kobsluze.

0449 265 560

- 13 -

© ESAB AB 2020

4 INSTALACE

4.6.2 Automatické svařovací zařízení A6TF F1 / A6TF F1 Twin (svařování pod tavidlem (SAW)

1. Připojte řídicí kabel (5) mezi napájecí zdroj (3) a PEK (2).

2. Připojte zpětný kabel (6) mezi napájecí zdroj (3) aobrobek (4).

3. Připojte svařovací kabel (7) mezi zdroj napájení (3) aautomatické svařovací zařízení
(1).

4. Připojte měřicí kabel (8) mezi napájecí zdroj (3) aobrobek (4).

1. Automatické svařovací zařízení 5. Řídicí kabel

2. PEK 6. Zpětný kabel

3. Napájecí zdroj 7. Svařovací kabel

4. Obrobek 8. Měřicí kabel

0449 265 560

- 14 -

© ESAB AB 2020

5 OBSLUHA

5 OBSLUHA

5.1 Všeobecné informace

UPOZORNĚNÍ!

Před instalací či spuštěním zařízení si přečtěte tento
návod kobsluze asnažte se mu porozumět.

Obecná bezpečnostní nastavení týkající se manipulace se zařízením naleznete v
kapitole BEZPEČNOST této příručky. Důkladně si ji přečtěte, než začnete zařízení
používat!

Zpětný kabel
Před zahájením svařování zkontrolujte, zda je připojen zpětný kabel. Viz část „Zapojení“.

5.2 Vložení svařovacího drátu

1. Namontujte buben s drátem podle pokynů vkapitole „Instalace“.

2. Zkontrolujte, zda mají podávací kladka(1) a kontaktní čelist nebo kontaktní špička(3)
vzhledem ke zvolenému průměru drátu správný rozměr.

3. Pro A6TF F1 Twin:

○ Zaveďte drát do vodicí vložky (8).

4. Při svařování jemným drátem:

○ Zaveďte drát do jednotky podávání drátu pro jemný drát (6).

Zkontrolujte, zda je rovnačka drátu správně nastavena tak, aby drát vycházel
přímo skrz kontaktní čelisti nebo kontaktní špičku (3).

5. Protáhněte konec drátu rovnačkou drátu(2).

○ Má-li drát větší průměr než 2mm, narovnejte 0,5m drátu aprotáhněte jej ručně

dolů rovnačkou drátu.

6. Najděte konec drátu vdrážce podávací kladky(1).

7. Nastavte napnutí drátu na podávací kladce pomocí knoflíku(4).

POZOR!

Nenastavujte větší napnutí, než je potřebné pro dosažení rovnoměrného
podávání.

0449 265 560

- 15 -

© ESAB AB 2020

5 OBSLUHA

8.

Posuňte vodič dopředu o30 mm pod kontaktní špičku zatlačením na PEK.

9. Nasměrujte drát seřízením knoflíku(5).

POZOR!
Vždy používejte vodicí trubici (7) pro zajištění rovnoměrného přísuvu jemného drátu

(1,6–2,5 mm).

5.3 Výměna kladky podavače

5.3.1 Jeden drát

• Povolte knoflíky (3) a(4).

• Povolte ruční kolo(2).

• Vyměňte kladku podavače (1).

Kladky podavače jsou označeny příslušnými velikostmi drátu.

5.3.2 Dvojitý drát (dvojitý oblouk)

• Vyměňte kladku podavače (1) sdvojitými drážkami stejným způsobem jako

ujednoduchého drátu.

POZOR!

Přítlačnou kladku (5) je také nutné vyměnit. Speciální zakřivená přítlačná kladka pro
dvojitý drát nahrazuje standardní přítlačnou kladku pro jeden drát.

• Smontujte přítlačnou kladku se speciálním zkráceným hřídelem (obj. č. 0146253001).

5.3.3 Drát strubičkou pro rýhované kladky (příslušenství)

• Vyměňte kladku podavače (1) a přítlačnou kladku (5) jako pár, podle velikosti drátu,

který se má použít.

POZOR!

Pro přítlačnou kladku je potřeba speciální zkrácený hřídel (obj. č. 0212901101).

• Utáhněte napínací šroub (4) středním tlakem, aby nedošlo kdeformaci jádrového drátu

plněného tavidlem.

0449 265 560

- 16 -

© ESAB AB 2020

5 OBSLUHA

5.4 Kontaktní vybavení pro svařování pod tavidlem

5.4.1 Pro jednoduchý drát 3,0–6,0mm

Použijte automatické svařovací vybavení A6TFF1(SAW), jehož
součástí jsou následující položky:

• Podavač drátu (1)

• Konektor D35 (2),

• Kontaktní čelist (3)

Zajistěte, aby byl mezi kontaktními čelistmi adrátem dobrý
kontakt.

5.4.2 Pro dvojité dráty 2×2,0–3,0mm(D35)

Použijte automatické svařovací vybavení A6TFF1Twin(SAW),
jehož součástí jsou následující položky:

• Podavač drátu (1)

• Konektor Twin D35 (2)

• Kontaktní čelist (3)

Zajistěte, aby byl mezi kontaktními čelistmi adrátem dobrý
kontakt.

• Vodicí trubice (4, 6)

5.4.2.1 Příslušenství

• Rovnačka jemného drátu (5) se musí nainstalovat na horní
stranu upínacího zařízení jednotky podávání drátu(1).

POZOR!

Při montáži rovnačky jemného drátu odstraňte desku
(7), pokud je nainstalována.

POZOR!
Ochrannou desku neodstraňujte (8).

5.4.2.2 Nastavení drátů pro obloukové svařování

Umístěte dráty do spoje tak, aby bylo dosaženo optimální kvality svaru prostřednictvím
otáčení konektoru. Oba dráty je možné otočit tak, aby byly umístěny jeden za druhým podél

0449 265 560

- 17 -

© ESAB AB 2020

5 OBSLUHA

linie spoje nebo vjakékoli poloze až do 90° napříč spojem, tj. jeden drát na každé straně
spoje.

5.5 Doplňování práškového tavidla

1. Zavřete tavidlový ventil (1) na násypce na tavidlo.

2. Demontujte volitelný cyklón zjednotky odsávání

tavidla, pokud je nainstalován.

3. Naplňte práškovým tavidlem.

POZOR!

Práškové tavidlo musí být suché.
Předehřáté práškové tavidlo používejte
pouze vpřípadě, že je pro něj násypka
na tavidlo určena.

4. Umístěte trubici tavidla adbejte, aby nebyla

pokroucená.

5. Nastavte výšku tavidlové trysky nad svarem tak,

aby dodávala správné množství tavidla.
Pokrytí tavidlem by mělo být dostačující ktomu,
aby nedošlo kpenetraci oblouku.

5.6 Přeprava

Uvolněte kola otočením zajišťovací páky (1).

POZOR!

Při zvedání zařízení použijte šroub závěsného oka (2).

0449 265 560

- 18 -

© ESAB AB 2020

5 OBSLUHA

5.7 Konverze A6TF F1 / A6TF F1 Twin (svařování pod tavidlem) na svařování metodou MIG/MAG

Montáž proveďte podle pokynů přiložených kekonverzní sadě.

5.8 Konverze A6TF F1 (ponorné svařování obloukem) na dvojitý oblouk

Montáž proveďte podle pokynů přiložených kekonverzní sadě.

0449 265 560

- 19 -

© ESAB AB 2020

6 ÚDRŽBA

6 ÚDRŽBA

6.1 Všeobecné informace

UPOZORNĚNÍ!

Všechny záruky dodavatele ztrácejí platnost, pokud se zákazník v průběhu záruční
doby pokusí sám opravit jakékoli chyby produktu.

POZOR!

Před prováděním jakýchkoli údržbových prací se nejprve ujistěte, že je odpojený
síťový kabel.

Informace o údržbě ovládací jednotky naleznete vsamostatném návodu kpoužití.

6.2 Každý den

• Očistěte tavidlo anečistoty zpohyblivých dílů.

• Zkontrolujte, zda jsou připojeny kontaktní špička aelektrické kabely.

• Ujistěte se, že jsou všechny šroubové spoje utažené.

• Zkontrolujte, zda nejsou vodicí a hnací kladky opotřebované nebo poškozené.

• Zkontrolujte brzdný moment brzdového náboje. Utáhněte vpřípadě, že se cívka drátu
otáčí i poté, co se zastavilo podávání drátu. Povolte vpřípadě, že kladky podavače
prokluzují. Orientačně: brzdný moment pro 30kg cívku sdrátem by měl být1,5Nm.
Chcete-li seřídit brzdný moment, postupujte podle pokynů včásti „Nastavení náboje

brzdy“.

6.3 Periodická údržba

• Kartáče motoru podávání drátu
kontrolujte jednou za tři měsíce.
Vyměňte je, pokud jsou opotřebené až
na 6mm.

• Zkontrolujte posuvníky a pokud váznou,
namažte je.

• Zkontrolujte podavače drátu, podávací
kladky akontaktní špičku podavače
elektrody. Vyměňte všechny
opotřebované nebo poškozené
součásti, viz část „SPOTŘEBNÍ DÍLY“.

• Pokud je pohyb vozíku trhavý,
zkontrolujte, zda je řetěz správně
napnutý. Vpřípadě potřeby řetěz
napněte.

• Chcete-li řetěz napnout, povolte matici (*1), otočte vačku autáhněte matici.

0449 265 560

- 20 -

© ESAB AB 2020

7 ŘEŠENÍ PROBLÉMŮ

7 ŘEŠENÍ PROBLÉMŮ

7.1 Všeobecné informace

Vybavení

• Návod kpoužití přiložených dílů.

Kontrola

• Přesvědčte se, zda je napájecí zdroj připojen na správné síťové napájení.

• Zkontrolujte, zda všechny tři fáze dodávají správné napětí (sled fází není důležitý).

• Zkontrolujte, zda jsou všechny svařovací kabely a spoje nepoškozené.

• Zkontrolujte, zda jsou správně nastavené ovládací prvky.

• Před zahájením oprav musí být síťové napájení odpojeno.

7.2 Možné chyby

1. Projev Hodnoty proudu anapětí vykazují velké výkyvy
Příčina 1.1 Kontaktní čelisti nebo tryska jsou opotřebené nebo nemají správnou velikost.
Opatření Vyměňte kontaktní čelisti nebo trysku.
Příčina 1.2 Tlak kladky podavače drátu není přiměřený.
Opatření Zvyšte tlak na kladce podavače drátu.

2. Projev Podávání drátu je nepravidelné
Příčina 2.1 Není správně nastavený tlak kladky podavače drátu.
Opatření Seřiďte tlak na kladce podavače drátu.
Příčina 2.2 Kladky podavače drátu nemají správnou velikost.
Opatření Vyměňte kladky podavače drátu.
Příčina 2.3 Rýhy na kladkách podavače jsou opotřebované.
Opatření Vyměňte kladky podavače drátu.

3. Projev Svařovací kabely se přehřívají
Příčina 3.1 Nesprávné elektrické připojení.
Opatření Vyčistěte a utáhněte všechna elektrická připojení.
Příčina 3.2 Plocha průřezu svařovacích kabelů je příliš malá.
Opatření Použijte kabely světším průřezem nebo použijte souběžné kabely.

0449 265 560

- 21 -

© ESAB AB 2020

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

8 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ

UPOZORNĚNÍ!

Opravy a elektrické práce musí provádět autorizovaný servisní technik ESAB.
Používejte pouze originální náhradní díly ESAB.

Zařízení A6TFF1 a A6TFF1Twin jsou navržena a testována vsouladu smezinárodními a
evropskými normami EN60974-5, EN12100-2 a EN60974-10. Po dokončení servisní
práce nebo opravy je povinností osoby provádějící práci zajistit, aby produkt stále splňoval
požadavky norem uvedených výše.

Náhradní díly a spotřební díly si můžete objednat unejbližšího prodejce společnosti ESAB,
viz webové stránky esab.com. Při objednávání uveďte typ výrobku, sériové číslo, označení a
číslo náhradního dílu podle seznamu náhradních dílů. To usnadní expedici a zajistí správnost
dodávky.

0449 265 560

- 22 -

© ESAB AB 2020

NÁKRES SROZMĚRY

NÁKRES SROZMĚRY

0449 265 560

- 23 -

© ESAB AB 2020

NÁKRES SROZMĚRY

0449 265 560

- 24 -

© ESAB AB 2020

OBJEDNACÍ ČÍSLA

OBJEDNACÍ ČÍSLA

Ordering

Denomination Type Notes

number

0461 235 880 A6 Mastertrac A6TF F1 SAW
0461 235 881 A6 Mastertrac A6TF F1 SAW Twin
0460 949 *74 Instruction manual PEK Control panel
0460 948 *01 Instruction manual PEK Control unit
0463 648 001 Spare parts list

Technická dokumentace je kdispozici prostřednictvím Internetu na stránkách www.esab.com

0449 265 560

- 25 -

© ESAB AB 2020

SOUČÁSTI PODLÉHAJÍCÍ OPOTŘEBENÍ

SOUČÁSTI PODLÉHAJÍCÍ OPOTŘEBENÍ

Kladky podavače

SAW and MIG/MAG

Part no. D(mm)

0218 510 281 1.6
0218 510 282 2.0
0218 510 283 2.5
0218 510 286 4.0
0218 510 287 5.0
0218 510 288 6.0
0218 510 298 3.0–3.2

SAWTwin(D35)

Part no. D(mm)

0218 522 480 2.5
0218 522 481 3.0–3.2
0218 522 484 2.0
0218 522 486 1.2
0218 522 487 1.0
0218 522 488 1.6

SAW and MIG/MAG tubular wire

Part no. D(mm)

0146 024 880 0.8–1.6
0146 024 881 2.0–4.0

MIG/MAG

Part no. D(mm)

0145 538 880 0.6
0145 538 881 0.8
0145 538 882 1.0
0145 538 883 1.2

MIG/MAG

Part no. D(mm)

0148 772 880 2.0–3.0

0449 265 560

- 26 -

© ESAB AB 2020

SOUČÁSTI PODLÉHAJÍCÍ OPOTŘEBENÍ

Přítlačné kladky

SAW and MIG/MAG tubular wire

Part no. D(mm)

0146 025 880 0.8–1.6
0146 025 881 2.0–4.0
0146 025 882 5.0–7.0

SAWTwin

Part no.

0218 524 580
0146 253 001 Stub shaft
0144 953 001 Spherical ball bearing
0190 452 178 Washer

Zkrácený hřídel pro přítlačnou kladku

SAW tubular wire

Part no.

0212 901 101

Kontaktní čelisti

SAWHD(D35)

Part no. D(mm)

0265 900 880 3.0
0265 900 881 3.2
0265 900 882 4.0
0265 900 883 5.0
0265 900 884 6.0

SAWTwinHD

Part no. D(mm)

0265 902 880 2.5–3.0
0265 902 881 2.0
0265 902 882 1.6
0265 902 883 4.0

0449 265 560

- 27 -

© ESAB AB 2020

SOUČÁSTI PODLÉHAJÍCÍ OPOTŘEBENÍ

Kontaktní špička

MIG/MAG and SAWTwinLD(D35)

Part no. D(mm)

0153 501 002 0.8
0153 501 004 1.0
0153 501 005 1.2
0153 501 007 1.6
0153 501 009 2.0
0153 501 010 2.4–2.5

MIG/MAG(D35)

Part no. D(mm)

0258 000 908 1.2
0258 000 909 1.6
0258 000 910 2.0
0258 000 911 2.4
0258 000 913 1.0
0258 000 914 0.8
0258 000 915 3.2

Adaptér pro kontaktní špičku

SAW and MIG/MAG(D35)

Part no. D(mm)

0147 333 001 M6/M10

0449 265 560

- 28 -

© ESAB AB 2020

SOUČÁSTI PODLÉHAJÍCÍ OPOTŘEBENÍ

0449 265 560

- 29 -

© ESAB AB 2020

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
