ESAB A6 Mastertrac A6TF F1 / A6TF F1 Twin Instruction manual [nl]

A6 Mastertrac

A6TF F1 / A6TF F1 Twin

Gebruiksaanwijzing

0449 265 560 NL 20200827

Valid for: serial no. 940-xxx-xxxx

INHOUDSOPGAVE

1

VEILIGHEID

1.1 Betekenis van de symbolen

1.2 Veiligheidsmaatregelen

2

INLEIDING

2.1 Algemeen

2.2 Lasmethode

2.2.1 Onder poederdek lassen (SAW)........................................................... 9

2.3 Definities

2.4 Horizontaal lassen

3

TECHNISCHE GEGEVENS

4

MONTAGE

4.1 Algemeen

4.2 Hoofdcomponenten A6TF F1 (SAW), A6TF F1 Twin (SAW)

4.3 Beschrijving van de hoofdcomponenten

4.3.1 wagentje ............................................................................................... 12

4.3.2 Drager .................................................................................................. 12

4.3.3 Draadaanvoereenheid.......................................................................... 12

.................................................................................................

..................................................................

.........................................................................

...................................................................................................

................................................................................................

............................................................................................

.................................................................................................

..................................................................................

.........................................................................

...................................................................................................

................................................................................................

................

.............................................

5

5

5

9

9

9

9

9

10

11

11

11

12

4.3.4 Handmatige schuiven........................................................................... 12

4.3.5 Connector............................................................................................. 12

4.3.6 Motor met tandwiel (A6 VEC)............................................................... 12

4.3.7 Fluxtrechter / fluxbuis / fluxmondstuk ................................................... 12

4.4 Montage

4.4.1 Draadtrommel (accessoires) ................................................................ 13

4.5 De remnaaf aanpassen

4.6 Aansluitingen

4.6.1 Algemeen ............................................................................................. 13

4.6.2 Automatische lasapparatuur A6TF F1 / A6TF F1 Twin (onder

poederdek lassen, SAW)......................................................................

5

BEDIENING

5.1 Algemeen

5.2 De lasdraad plaatsen

5.3 De draadaanvoerrol verwisselen

5.3.1 Enkele draad ........................................................................................ 16

5.3.2 Dubbele draad (Twin-arc)..................................................................... 16

5.3.3 Poedergevulde draad voor kartelrollen (accessoires) .......................... 16

5.4 Contactuitrusting voor lassen onder poederdek

...................................................................................................

..........................................................................

..........................................................................................

.................................................................................................

................................................................................................

.............................................................................

..........................................................

................................

13

13

13

14

15

15

15

16

17

5.4.1 Voor enkele draad 3,0-6,0mm ............................................................. 17

5.4.2 Voor dubbele draden 2×2,0-3,0mm (D35)........................................... 17

5.4.2.1 Accessoires ....................................................................................... 17

5.4.2.2 De draden voor dubbelbooglassen afstellen ..................................... 17

5.5 Bijvullen met fluxpoeder

0449 265 560 © ESAB AB 2020

........................................................................

18

INHOUDSOPGAVE

5.6 Transport

5.7 Conversie van A6TF F1 / A6TF F1 Twin (onder poederdek lassen)

bij MIG/MAG-lassen

5.8 Conversie van A6TF F1 (onder poederdek lassen) naar Twin-arc

6

SERVICE

6.1 Algemeen

6.2 Dagelijks

6.3 Periodiek

7

PROBLEMEN OPLOSSEN

7.1 Algemeen

7.2 Mogelijke fouten

8

RESERVEONDERDELEN BESTELLEN

......................................................................................................

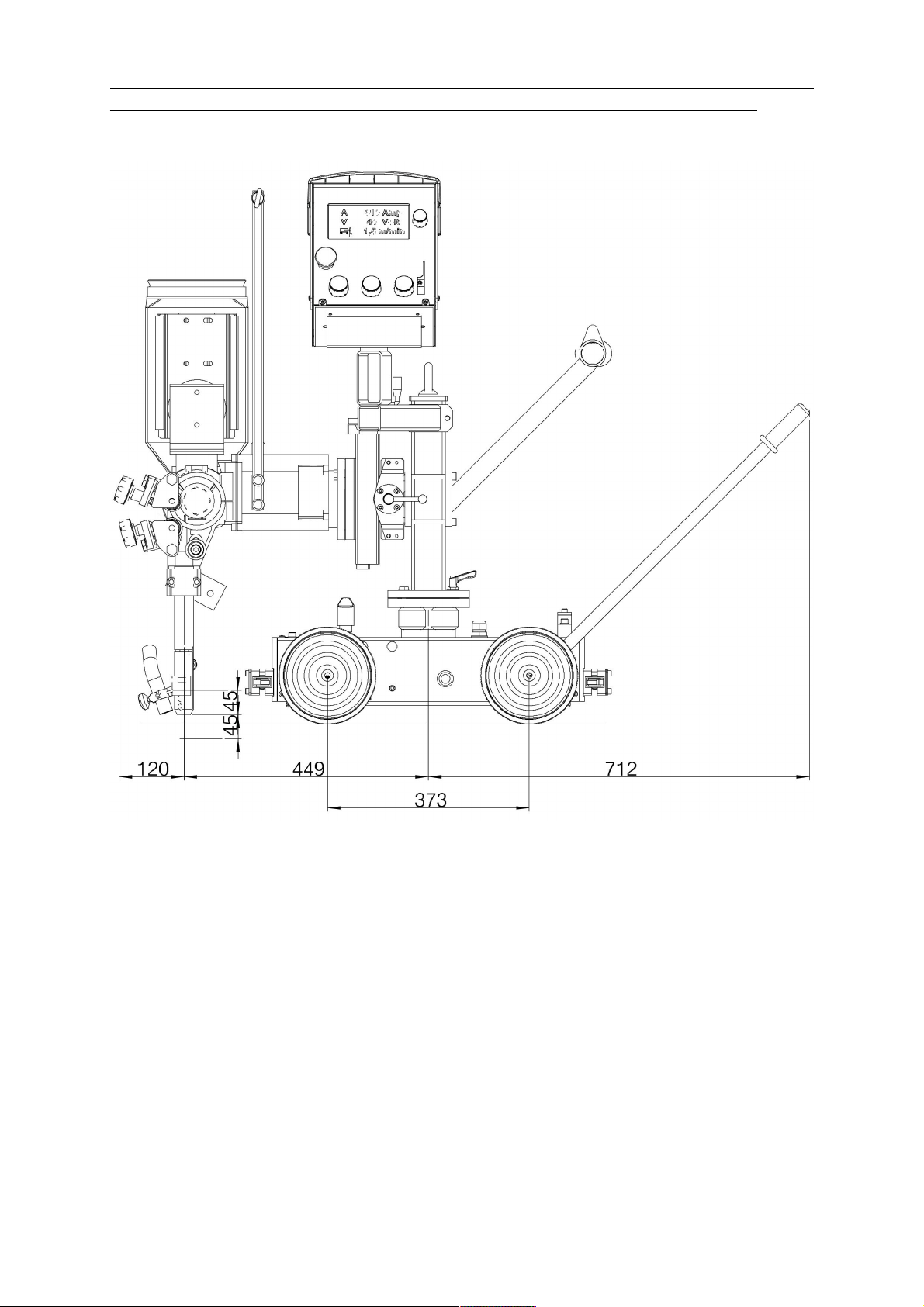

MAATTEKENING
BESTELNUMMERS
SLIJTDELEN

.......................................................................................................

.................................................................................................

................................................................................

................................................................................................

..................................................................................................

.................................................................................................

.........................................................................

................................................................................................

.....................................................................................

.....................................................

.................................................................................................

.............................................................................................

.....

18

19

19

20

20

20

20

21

21

21

22
23
25
26

Rechten voorbehouden om specificaties zonder voorafgaande kennisgeving te wijzigen.

0449 265 560 © ESAB AB 2020

1 VEILIGHEID

1 VEILIGHEID

1.1 Betekenis van de symbolen

Zoals gebruikt in deze handleiding: Betekent Let op! Wees Alert!

GEVAAR!
Betekent een direct gevaar dat, indien niet vermeden, kan leiden tot direct

en ernstig persoonlijk letsel of overlijden.

WAARSCHUWING!
Betekent een mogelijk gevaar dat kan leiden tot persoonlijk letsel of

overlijden.

VOORZICHTIG!
Betekent een gevaar dat kan leiden tot beperkt persoonlijk letsel.

WAARSCHUWING!

Lees de instructiehandleiding vóór gebruik goed door en
volg de richtlijnen op alle labels, de
veiligheidsprocedures van de werkgever en de
veiligheidsbladen (SDS) op.

1.2 Veiligheidsmaatregelen

De gebruikers van ESAB-apparatuur zijn er uiteindelijk verantwoordelijk voor erop toe te zien
dat iedereen die met of in de nabijheid van de apparatuur werkt, alle toepasselijke
veiligheidsmaatregelen in acht neemt. Deze veiligheidsmaatregelen moeten voldoen aan de
eisen die voor dit type apparatuur gelden. De volgende aanbevelingen moeten in acht
worden genomen naast de standaardvoorschriften die op de werkplek van kracht zijn.

Alle werkzaamheden moeten worden uitgevoerd door daartoe getraind personeel dat goed
bekend is met de werking van de apparatuur. Onjuiste bediening van de apparatuur kan
leiden tot gevaarlijke situaties die letsel voor de gebruiker en schade aan de apparatuur tot
gevolg kunnen hebben.

1. Iedereen die de apparatuur gebruikt, moet bekend zijn met:
○ de werking ervan
○ de plaats van de noodstopknoppen
○ de werking ervan
○ de toepasselijke veiligheidsmaatregelen
○ het las- en snijproces of ander doelmatig gebruik van de apparatuur

2. De gebruiker moet ervoor zorgen dat:
○ er zich geen onbevoegde personen ophouden binnen het werkbereik van de

apparatuur wanneer deze wordt ingeschakeld

○ niemand onbeschermd is wanneer de lasboog wordt ontstoken of er met

werkzaamheden wordt begonnen

3. De werkplek moet:
○ geschikt zijn voor het beoogde doel
○ tochtvrij zijn

0449 265 560

- 5 -

© ESAB AB 2020

1 VEILIGHEID

4. Persoonlijke beschermingsmiddelen:
○ Draag altijd de aanbevolen persoonlijke beschermingsmiddelen, zoals een

veiligheidsbril, vlambestendige kleding, veiligheidshandschoenen

○ Draag geen loszittende kledingstukken of sieraden zoals sjaals, armbanden,

ringen, etc. die kunnen vastraken of brandwonden kunnen veroorzaken

5. Algemene veiligheidsmaatregelen:
○ Controleer of de aardkabel goed is vastgezet
○ Werkzaamheden aan hoogspanningsapparatuur mogen uitsluitend worden

uitgevoerd door een gekwalificeerde elektricien

○ Geschikte brandblusapparatuur moet duidelijk gemarkeerd en gemakkelijk

bereikbaar zijn

○ Smeer- en onderhoudswerkzaamheden mogen niet worden uitgevoerd aan in

bedrijf zijnde apparatuur

WAARSCHUWING!

Lassen en snijden met een lasboog kan gevaarlijk zijn voor uzelf en anderen. Neem
voorzorgsmaatregelen als u gaat lassen en snijden.

ELEKTRISCHE SCHOK - Kan dodelijk zijn

• Installeer en aard de unit volgens de instructiehandleiding.

• Raak de elektrische onderdelen of elektroden niet aan met uw blote
handen, natte handschoenen of natte kleding.

• Zorg dat u geïsoleerd van het werkstuk en aarde werkt.

• Zorg voor een veilige werkhouding

ELEKTROMAGNETISCHE VELDEN - Kunnen gevaar opleveren voor uw
gezondheid

• Lassers met pacemakers moeten hun arts raadplegen voordat ze aan
laswerkzaamheden beginnen. EMV kan met sommige pacemakers
interfereren.

• Blootstelling aan EMV kan andere effecten op de gezondheid hebben die
nu nog onbekend zijn.

• Lassers moeten altijd de volgende procedures volgen om de blootstelling
aan elektromagnetische velden te minimaliseren:

○ Leg de elektrode en de werkkabels samen aan dezelfde kant van uw

lichaam. Zet ze indien mogelijk met tape vast. Zorg ervoor dat uw
lichaam zich nooit tussen de toorts en de werkkabels bevindt. Draai
de toorts of werkkabel nooit rond uw lichaam. Houd de stroombron
en laskabels zo ver mogelijk uit de buurt van uw lichaam.

○ Sluit de werkkabel zo dicht mogelijk bij het te lassen gebied op het

werkstuk aan.

ROOK EN GASSEN - Kunnen een gevaar opleveren voor uw gezondheid

• Houd uw hoofd uit de gevaarlijke lasrook.

• Gebruik ventilatie en/of afzuiging bij de lasboog om gassen en rook uit uw
inademingsgebied en werkgebied af te voeren.

BOOGSTRALING - Kunnen de ogen beschadigen en de huid verbranden

0449 265 560

• Bescherm uw ogen en lichaam. Gebruik het juiste lasscherm en de juiste
filterlens en draag beschermende kleding.

• Bescherm omstanders m.b.v. schermen of lasgordijnen.

- 6 -

© ESAB AB 2020

1 VEILIGHEID

LAWAAI - Te veel geluid kan uw gehoor beschadigen.

Bescherm uw oren. Draag oorbeschermers of andere gehoorbescherming.

BEWEGENDE DELEN - Kunnen letsel veroorzaken

• Houd alle deuren, panelen en kappen gesloten en zorg ervoor dat ze goed
op hun plaats vastzitten. Laat kappen alleen door gekwalificeerd personeel
verwijderen indien onderhoud nodig is en/of problemen moeten worden
opgespoord en verholpen. Breng de panelen of kappen weer aan en sluit
deuren nadat de servicewerkzaamheden zijn voltooid en voordat de motor
word gestart.

• Schakel de motor uit voordat er een eenheid wordt geïnstalleerd of
aangesloten.

• Houd uw handen, haar, losse kleding en gereedschap uit de buurt van
bewegende delen.

BRANDGEVAAR

• Vonken (spatten) kunnen brand veroorzaken. Zorg dat er geen brandbare
materialen in de buurt zijn.

• Niet gebruiken bij gesloten containers.

HEET OPPERVLAK - Onderdelen kunnen brandwonden veroorzaken

• Raak onderdelen niet met blote handen aan.

• Laat het apparaat afkoelen voordat u er werkzaamheden aan uitvoert.

• Gebruik voor het hanteren van hete onderdelen geschikte
gereedschappen en/of geïsoleerde lashandschoenen om brandwonden te
voorkomen.

STORING - Neem bij storingen contact op met een deskundige monteur.

BESCHERM UZELF EN ANDEREN!

VOORZICHTIG!

Dit product is alleen bedoeld voor booglassen.

WAARSCHUWING!

Gebruik de stroombron niet voor het ontdooien van bevroren leidingen.

VOORZICHTIG!

Class A-apparatuur is niet bedoeld voor gebruik in
woonomgevingen waar de elektrische stroom wordt
geleverd via het openbare elektriciteitsnet, dat een lage
spanning heeft. In dergelijke omgevingen kunnen
moeilijkheden ontstaan met de elektromagnetische
compatibiliteit van Class A-apparatuur als gevolg van
geleidings- en stralingsverstoringen.

0449 265 560

- 7 -

© ESAB AB 2020

1 VEILIGHEID

LET OP!
Breng afgedankte elektronische apparatuur naar

een recyclestation!

In overeenstemming met de Europese richtlijn
2012/19/EG betreffende afgedankte elektrische en
elektronische apparatuur en de toepassing hiervan
overeenkomstig nationale regelgeving, moet elektrische
en/of elektronische apparatuur aan het einde van de
levensduur naar een recyclestation worden gebracht.

Als verantwoordelijke voor de apparatuur moet u zelf
informatie inwinnen over goedgekeurde inzamelpunten.

Neem voor meer informatie contact op met de
dichtstbijzijnde ESAB-dealer.

Het leveringsprogramma van ESAB omvat een assortiment lasaccessoires en
persoonlijke beschermingsmiddelen. Voor bestelinformatie kunt u contact opnemen
met uw lokale ESAB-dealer of onze website bezoeken.

0449 265 560

- 8 -

© ESAB AB 2020

2 INLEIDING

2 INLEIDING

2.1 Algemeen

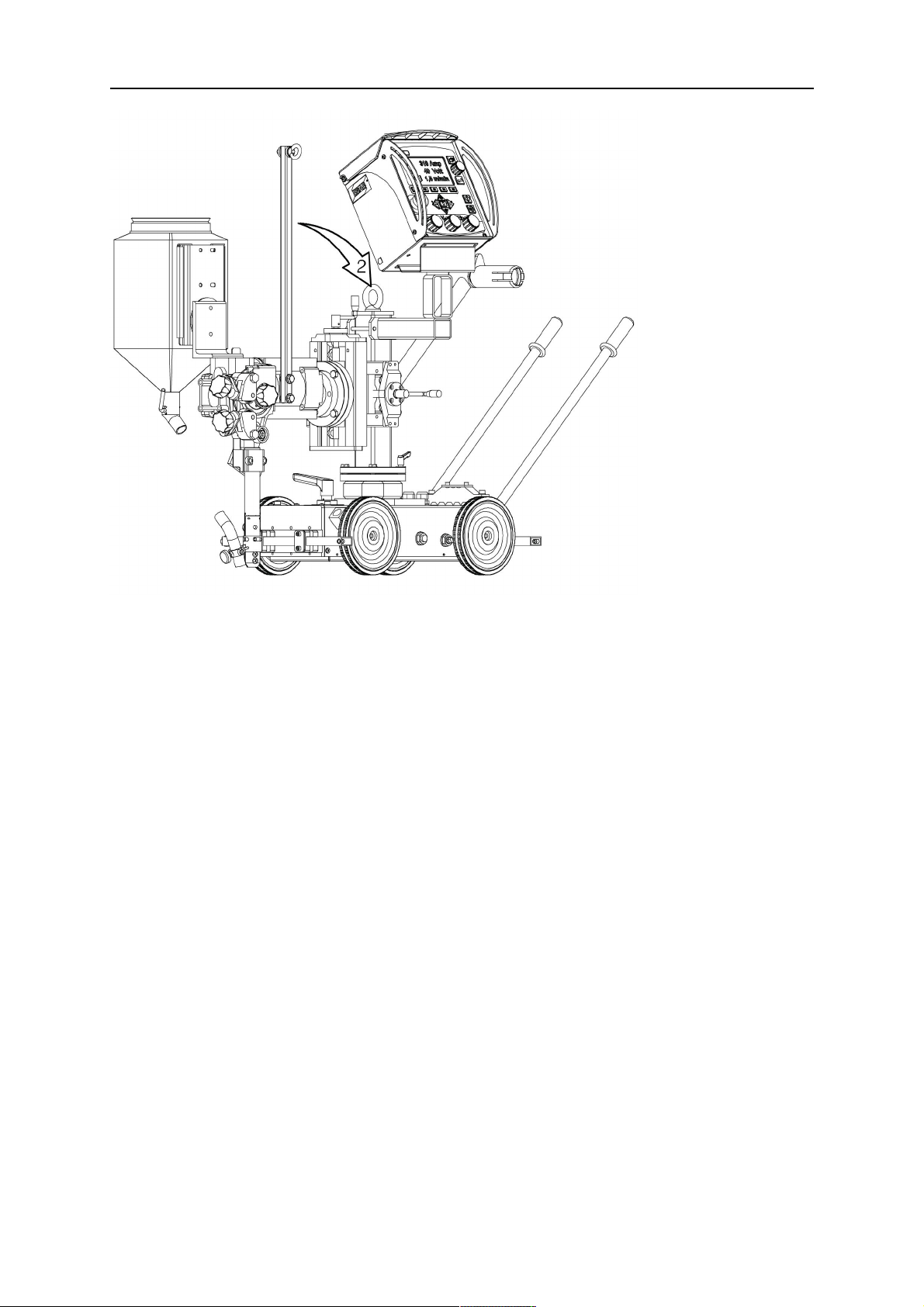

De automatische lasapparatuur A6TF F1 / A6TF F1 Twin is ontworpen voor onder
poederdek lassen (Submerged Arc Welding, SAW) van stomp- en hoekverbindingen.

Alle andere toepassingen zijn verboden.

Bedoeld voor gebruik in combinatie met PEK- en ESAB-lasstroombronnen LAF, TAF of
Aristo 1000.

LET OP!
Aristo 1000 alleen samen met PEK met serienummer 747-xxx-xxxx of hoger.

2.2 Lasmethode

2.2.1 Onder poederdek lassen (SAW)

• Onder poederdek lassen voor licht gebruik

Onder poederdek lassen voor licht gebruik met een Ø20mm-connector maakt een belasting
tot 800 A (100%) mogelijk.

• Onder poederdek lassen voor zwaar gebruik

Onder poederdek lassen voor zwaar gebruik met een Ø35mm-connector maakt een
belasting tot 1500 A mogelijk.

Deze uitvoering kan worden uitgerust met aanvoerrollen voor lassen met één draad of twee
draden (twin-arc). Er is een speciale kartelrol beschikbaar voor poedergevulde draad. Deze
rol garandeert een gelijkmatige draadaanvoer zonder risico op vervorming door hoge
aanvoerdruk.

2.3 Definities

SAW De lasrups wordt tijdens het lassen beschermd door een afdekking

van flux.

SAW voor licht
gebruik

SAW voor zwaar
gebruik

Twin-arc lassen Lassen met twee draden in één laskop.

Maakt lassen met een lagere stroombelasting en dunne draad
mogelijk.

Maakt lassen met een lagere stroombelasting en dikke draad
mogelijk.

2.4 Horizontaal lassen

De producten die in deze handleiding worden beschreven, zijn ontworpen voor horizontaal
lassen.

LET OP!

Gebruik A6 Mastertrac Tandem niet bij lassen op hellende vlakken.

0449 265 560

- 9 -

© ESAB AB 2020

3 TECHNISCHE GEGEVENS

3 TECHNISCHE GEGEVENS

A6TF F1 A6TF F1 Twin

Voedingsspanning 42VAC 42VAC

Toegestane belasting bij 100% 1500A 1500A

Draaddiameter

Massieve enkele draad

Holle draad

Massieve dubbele draad

3,0-6,0mm

3,0-4,0mm

2×2,0–3,0mm

3,0-6,0mm

3,0-4,0mm

2×2,0–3,0mm

Maximale draadaanvoersnelheid 4m/min. 4m/min.

Remkoppel remnaaf 1,5Nm 1,5Nm

Transportsnelheid 0,1-2,0m/min 0,1-2,0m/min

Maximumgewicht van draad 30kg 30kg

Volume fluxtrechter 10l 10l

Gewicht

110kg 140kg

(exclusief draad en flux)

Beschermingsklasse IP10 IP10

EMC-classificatie Klasse A Klasse A

0449 265 560

- 10 -

© ESAB AB 2020

4 MONTAGE

4 MONTAGE

4.1 Algemeen

De installatie moet worden uitgevoerd door een vakman.

WAARSCHUWING!

Draaiende onderdelen kunnen verwondingen
veroorzaken, pas dus goed op.

4.2 Hoofdcomponenten A6TF F1 (SAW), A6TF F1 Twin (SAW)

1. wagentje 6. Motor met tandwiel (A6 VEC)

2. Drager 7. Fluxtrechter

3. Draadaanvoereenheid 8. Fluxbuis

4. Schuifset, handmatig 9. Fluxmondstuk

5. Connector 10. Draadgeleider

0449 265 560

- 11 -

© ESAB AB 2020

4 MONTAGE

4.3 Beschrijving van de hoofdcomponenten

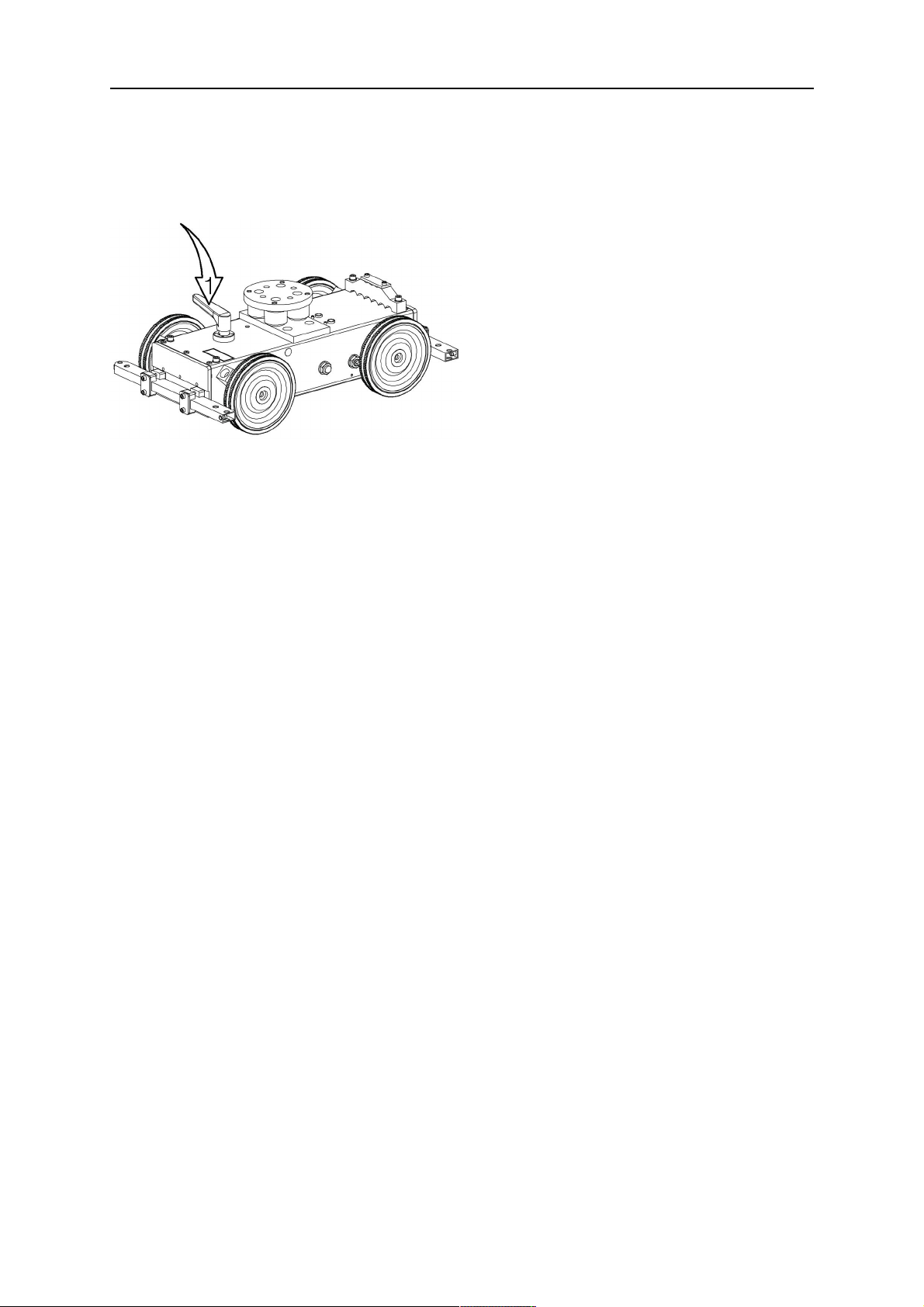

4.3.1 wagentje

Zet het wagentje vast met de vergrendelingshendel (1).

4.3.2 Drager

Monteer onder andere de regeleenheid, de draadaanvoereenheid en de fluxtrechter op de
drager.

4.3.3 Draadaanvoereenheid

De draadaanvoereenheid geleidt en voert de lasdraad in de connector.

4.3.4 Handmatige schuiven

De horizontale en verticale positie van de laskop wordt afgesteld door middel van lineaire
schuiven. De hoekbeweging kan vrij worden afgesteld met behulp van de draaiknop.

4.3.5 Connector

Brengt lasstroom over op de draad tijdens het lassen.

4.3.6 Motor met tandwiel (A6 VEC)

De motor voedt de lasdraad.

Raadpleeg voor meer informatie over A6 VEC de instructiehandleiding 0443 393 xxx.

4.3.7 Fluxtrechter / fluxbuis / fluxmondstuk

De fluxtrechter wordt gevuld met flux. Deze wordt vervolgens via de fluxbuis en het
fluxmondstuk op het werkstuk overgebracht.

De hoeveelheid flux die omlaag moet vallen, wordt geregeld door middel van de fluxklep die
op de fluxtrechter is gemonteerd.

Zie voor meer informatie het gedeelte "Bijvullen met fluxpoeder".

0449 265 560

- 12 -

© ESAB AB 2020

4 MONTAGE

4.4 Montage

4.4.1 Draadtrommel (accessoires)

Monteer de draadtrommel (1) op de remnaaf (2).

WAARSCHUWING!

Om te voorkomen dat de haspel van
de naaf glijdt: Borg de haspel door
de rode knop te verdraaien zoals
aangegeven op de
waarschuwingssticker naast de
naaf.

4.5 De remnaaf aanpassen

De remnaaf is bij aflevering afgesteld. Als opnieuw afstellen nodig is, volgt u onderstaande
instructies. Stel de remnaaf zo in dat de draad een beetje slap hangt als de draadtoevoer
stopt.

Remmoment aanpassen:

1. Draai de rode hendel in de gesloten
positie.

2. Steek een schroevendraaier in de
veren van de remnaaf.

○ Draai de veren rechtsom om

het remmoment te verkleinen.

○ Draai de veren linksom om het

remmoment te vergroten.

LET OP!

Draai beide veren even ver.

4.6 Aansluitingen

4.6.1 Algemeen

• De PEK moet worden aangesloten door een gekwalificeerde persoon. Zie de aparte
instructiehandleiding.

• Zie de aparte instructiehandleiding voor het aansluiten van A6 GMH.

• Zie de aparte instructiehandleiding voor het aansluiten van A6 PAV.

0449 265 560

- 13 -

© ESAB AB 2020

4 MONTAGE

4.6.2 Automatische lasapparatuur A6TF F1 / A6TF F1 Twin (onder poederdek lassen, SAW)

1. Sluit de bedieningskabel (5) aan tussen de stroombron (3) en de PEK (2).

2. Sluit de aardkabel (6) aan tussen de stroombron (3) en het werkstuk (4).

3. Sluit de laskabel (7) aan tussen de stroombron (3) en de automatische lasapparatuur
(1).

4. Sluit de meetkabel (8) aan tussen de stroombron (3) en het werkstuk (4).

1. Automatische lasapparatuur 5. Besturingskabel

2. PEK 6. Aardkabel

3. Stroombron 7. Laskabel

4. Werkstuk 8. Meetkabel

0449 265 560

- 14 -

© ESAB AB 2020

5 BEDIENING

5 BEDIENING

5.1 Algemeen

VOORZICHTIG!

Lees de instructiehandleiding vóór installatie of gebruik
goed door.

Algemene veiligheidsvoorschriften voor het gebruik van de apparatuur kunt u vinden
in het hoofdstuk "VEILIGHEID" in deze handleiding. Lees dit goed door voordat u de
apparatuur gaat gebruiken!

Aardkabel

Controleer voordat u begint met het lassen of de aardkabel is aangesloten. Zie de paragraaf
"Aansluitingen".

5.2 De lasdraad plaatsen

1. Monteer de draadtrommel volgens de instructies in het hoofdstuk "Montage".

2. Controleer of de aanvoerrol (1) en de contactbek of de contacttip (3) de juiste
afmeting hebben voor de geselecteerde draadgrootte.

3. Voor A6TF F1 Twin:

○ Steek de draad door de draadgeleider (8).

4. Bij lassen met fijne draad:

○ Steek de draad door de draadaanvoereenheid voor fijne draad (6).

Zorg ervoor dat de richtvoorziening correct is afgesteld, zodat de draad recht
naar buiten komt via de contactbekken of de contacttip (3).

5. Trek het uiteinde van de draad door de richtvoorziening (2).

○ Bij een draaddiameter groter dan 2 mm moet u 0,5 m draad afrollen en met de

hand door de richtvoorziening voeren.

6. Plaats het uiteinde van de draad in de groef van de aanvoerrol (1).

7. Stel de draadspanning op de aanvoerrol af met de knop (4).

LET OP!

Span niet meer dan nodig is om een gelijkmatige aanvoer te bereiken.

0449 265 560

- 15 -

© ESAB AB 2020

5 BEDIENING

8.

Voer de draad 30 mm onder het contactpunt door op de PEK te drukken.

9. Richt de draad door de knop (5) af te stellen.

LET OP!

Gebruik altijd een geleiderbuis (7) om een gelijkmatige toevoer van fijne draad
(1,6–2,5 mm) te garanderen.

5.3 De draadaanvoerrol verwisselen

5.3.1 Enkele draad

• Draai de knoppen (3) en (4) los.

• Draai het handwiel (2) los.

• Verwissel de draadaanvoerrol (1).
De aanvoerrollen zijn gemarkeerd met de bijbehorende
draaddiameters.

5.3.2 Dubbele draad (Twin-arc)

• Vervang de aanvoerrol (1) met twee groeven op dezelfde manier als voor enkele draad.

LET OP!

De drukrol (5) moet ook worden vervangen. Een speciale gebogen drukrol voor
dubbele draad vervangt de standaard drukrol voor enkele draad.

• Monteer de drukrol met speciale verlengas (bestelnr. 0146 253 001).

5.3.3 Poedergevulde draad voor kartelrollen (accessoires)

• Vervang de aanvoerrol (1) en drukrol (5) als paar voor de te gebruiken draadmaat.

LET OP!

Voor de drukrol is een speciale verlengas vereist (bestelnr. 0212 901 101).

• Draai de drukschroef (4) met matige druk vast om te zorgen dat de poedergevulde
draad niet vervormt.

0449 265 560

- 16 -

© ESAB AB 2020

5 BEDIENING

5.4 Contactuitrusting voor lassen onder poederdek

5.4.1 Voor enkele draad 3,0-6,0mm

Gebruik automatische lasapparatuur A6TF F1 (SAW), waarbij het
volgende is inbegrepen:

• Draadaanvoereenheid (1)

• Stekker D35 (2)

• Contactbek (3)
Zorg ervoor dat er goed contact is tussen de contactbekken en
de draad.

5.4.2 Voor dubbele draden 2×2,0-3,0mm (D35)

Gebruik automatische lasapparatuur A6TF F1 Twin (SAW), waarbij
het volgende is inbegrepen:

• Draadaanvoereenheid (1)

• Connector Twin D35 (2)

• Contactbek (3)
Zorg ervoor dat er goed contact is tussen de contactbekken en
de draad.

• Geleiderbuizen (4, 6)

5.4.2.1 Accessoires

• De draadrichtvoorziening voor fijne draad (5) moet boven op
de klem van de draadaanvoereenheid (1) worden bevestigd.

LET OP!

Verwijder de plaat (7), als deze aanwezig is, wanneer u
de draadrichtvoorziening voor fijne draad monteert.

LET OP!
Verwijder de beschermplaat (8) niet.

5.4.2.2 De draden voor dubbelbooglassen afstellen

Plaats de draden zodanig in de lasnaad dat een optimale laskwaliteit wordt bereikt door de
connector te draaien. De twee draden kunnen zo worden gedraaid dat ze een voor een langs

0449 265 560

- 17 -

© ESAB AB 2020

5 BEDIENING

de lijn van de lasnaad worden geplaatst, of in elke positie tot 90° over de naad, d.w.z. één
draad aan elke zijde van de naad.

5.5 Bijvullen met fluxpoeder

1. Sluit de fluxklep (1) op de fluxtrechter.

2. Verwijder de optionele cycloon op de

fluxopvangeenheid, indien aanwezig.

3. Vul met fluxpoeder.

LET OP!

Het poeder moet droog zijn. Gebruik
alleen voorverwarmd fluxpoeder
wanneer de fluxtrechter hiervoor is
ontworpen.

4. Positioneer de fluxbuis zonder deze te verdraaien.

5. Stel de hoogte van het fluxmondstuk zo boven de

las, dat de juiste hoeveelheid flux wordt
afgegeven.
De fluxdekking moet voldoende zijn om penetratie
van de lasboog te voorkomen.

5.6 Transport

Schakel de wielen uit door aan de vergrendelingshendel (1) te draaien.

LET OP!

Gebruik de hijsoogbout (2) bij het hijsen van de apparatuur.

0449 265 560

- 18 -

© ESAB AB 2020

5 BEDIENING

5.7 Conversie van A6TF F1 / A6TF F1 Twin (onder poederdek lassen) bij MIG/MAG-lassen

Monteer in overeenstemming met de instructies bij de conversiekit.

5.8 Conversie van A6TF F1 (onder poederdek lassen) naar Twin-arc

Monteer in overeenstemming met de instructies bij de conversiekit.

0449 265 560

- 19 -

© ESAB AB 2020

6 SERVICE

6 SERVICE

6.1 Algemeen

VOORZICHTIG!

Elk recht op de garantievoorwaarden van de leverancier vervalt als de klant tijdens de
garantieperiode zelf reparaties aan het product uitvoert.

LET OP!

Voordat u onderhoudswerkzaamheden gaat uitvoeren, moet u controleren of de
netspanningskabel is losgekoppeld.

Zie de aparte instructiehandleiding voor onderhoud van de regeleenheid.

6.2 Dagelijks

• Verwijder flux en vuil van bewegende delen.

• Controleer of de contacttip en alle elektrische kabels zijn aangesloten.

• Zorg dat alle schroefverbindingen zijn aangehaald.

• Controleer of de geleiders en aandrijfrollen niet versleten of beschadigd zijn.

• Controleer het remkoppel van de remnaaf. Haal aan als de draadhaspel blijft draaien
wanneer de draadaanvoer wordt gestopt. Draai los als de aanvoerrollen slippen. Als
richtlijn moet het remkoppel voor een draadhaspel van 30kg 1,5Nm zijn.
Zie voor het afstellen van het remkoppel de paragraaf "Remnaaf aanpassen".

6.3 Periodiek

• Controleer de borstels van de
draadaanvoermotor om de drie
maanden. Vervang ze als ze tot 6 mm
zijn versleten.

• Inspecteer de schuiven en smeer ze als
ze stroef bewegen.

• Inspecteer de draadgeleiders, de
aandrijfrollen en de contacttip van de
draadaanvoereenheid. Vervang
versleten of beschadigde onderdelen,
zie de paragraaf "SLIJTDELEN".

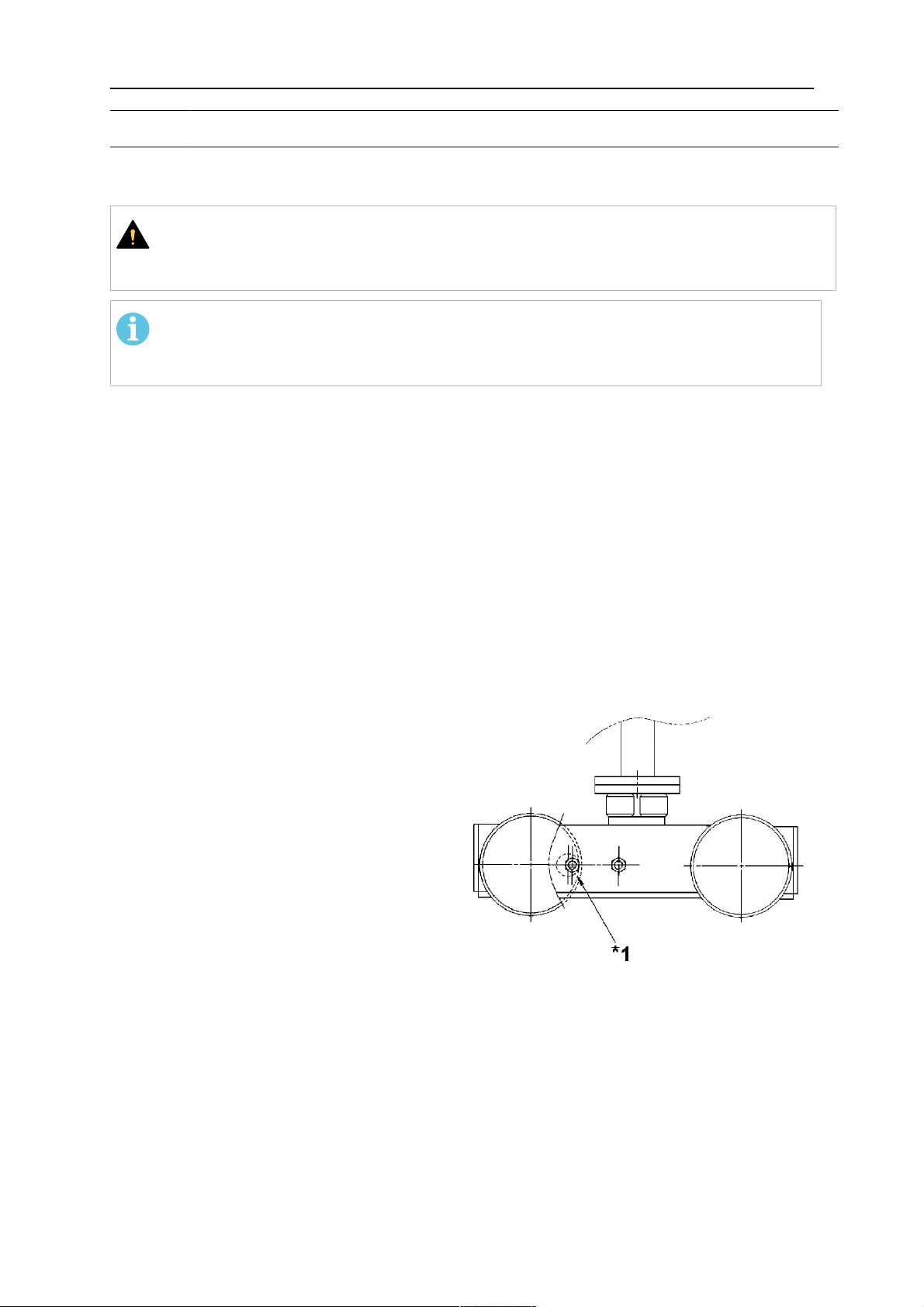

• Als de beweging van het wagentje
schokkerig wordt, controleer dan of de
ketting juist is gespannen. Span de
ketting indien nodig.

• Om de ketting te spannen draait u de moer (*1) los, draait u de nok, en haalt u
vervolgens de moer aan.

0449 265 560

- 20 -

© ESAB AB 2020

7 PROBLEMEN OPLOSSEN

7 PROBLEMEN OPLOSSEN

7.1 Algemeen

Apparatuur

• Gebruiksaanwijzing voor meegeleverde onderdelen.

Controleer

• Of de stroombron is ingesteld voor de juiste netvoeding.

• Of alle drie de fasen de juiste spanning leveren (fasevolgorde is niet belangrijk).

• Of alle laskabels en aansluitingen onbeschadigd zijn.

• Of de bedieningselementen correct zijn ingesteld.

• Of de netvoeding is losgekoppeld voordat met reparatiewerkzaamheden wordt
begonnen.

7.2 Mogelijke fouten

1. Symptoom Stroom- en spanningswaarden vertonen grote schommelingen

Oorzaak 1.1 De contactbekken of het mondstuk zijn versleten of hebben de verkeerde

maat.

Oplossing Vervang de contactbekken of het mondstuk.

Oorzaak 1.2 Druk van draadaanvoerrol is onvoldoende.

Oplossing Verhoog de druk op de draadaanvoerrollen.

2. Symptoom Draadaanvoer is ongelijkmatig

Oorzaak 2.1 Druk op draadaanvoerrollen is onjuist ingesteld.

Oplossing Pas de druk op de draadaanvoerrollen aan.

Oorzaak 2.2 De draadaanvoerrollen hebben de verkeerde maat.

Oplossing Vervang de draadaanvoerrollen.

Oorzaak 2.3 De groeven in de draadaanvoerrollen zijn versleten.

Oplossing Vervang de draadaanvoerrollen.

3. Symptoom De laskabels raken oververhit

Oorzaak 3.1 Slechte elektrische verbinding.

Oplossing Reinig alle elektrische verbindingen en zet ze vast.

Oorzaak 3.2 Dwarsdoorsnede van laskabels is te klein.

Oplossing Gebruik kabels met een grotere doorsnede of gebruik parallelle kabels.

0449 265 560

- 21 -

© ESAB AB 2020

8 RESERVEONDERDELEN BESTELLEN

8 RESERVEONDERDELEN BESTELLEN

VOORZICHTIG!

Reparaties en elektrisch onderhoud moeten worden uitgevoerd door een erkende
ESAB-onderhoudsmonteur. Gebruik alleen originele ESAB-onderdelen.

A6TF F1 en A6TF F1 Twin zijn ontworpen en getest conform de internationale en Europese
normen EN 60974-5, EN 12100-2 en EN 60974-10. Na voltooiing van onderhouds- of
reparatiewerkzaamheden is het de verantwoordelijkheid van de persoon (of personen) die
het werk heeft/hebben uitgevoerd, ervoor te zorgen dat het product nog steeds voldoet aan
de eisen van de bovengenoemde normen.

Reserveonderdelen en verbruiksartikelen kunnen worden besteld via uw dichtstbijzijnde
ESAB-dealer, zie esab.com. Vermeld bij het bestellen altijd het type product, het
serienummer, de bestemming en het nummer van het reserveonderdeel dat u in de lijst met
reserveonderdelen vindt. Dit versnelt het verzenden en garandeert een juiste levering.

0449 265 560

- 22 -

© ESAB AB 2020

MAATTEKENING

MAATTEKENING

0449 265 560

- 23 -

© ESAB AB 2020

MAATTEKENING

0449 265 560

- 24 -

© ESAB AB 2020

BESTELNUMMERS

BESTELNUMMERS

Ordering

Denomination Type Notes

number

0461 235 880 A6 Mastertrac A6TF F1 SAW

0461 235 881 A6 Mastertrac A6TF F1 SAW Twin

0460 949 *74 Instruction manual PEK Control panel

0460 948 *01 Instruction manual PEK Control unit

0463 648 001 Spare parts list

Technische documentatie is beschikbaar op internet: www.esab.com

0449 265 560

- 25 -

© ESAB AB 2020

SLIJTDELEN

SLIJTDELEN

Aanvoerrollen

SAW and MIG/MAG

Part no. D(mm)

0218 510 281 1.6

0218 510 282 2.0

0218 510 283 2.5

0218 510 286 4.0

0218 510 287 5.0

0218 510 288 6.0

0218 510 298 3.0–3.2

SAWTwin(D35)

Part no. D(mm)

0218 522 480 2.5

0218 522 481 3.0–3.2

0218 522 484 2.0

0218 522 486 1.2

0218 522 487 1.0

0218 522 488 1.6

SAW and MIG/MAG tubular wire

Part no. D(mm)

0146 024 880 0.8–1.6

0146 024 881 2.0–4.0

MIG/MAG

Part no. D(mm)

0145 538 880 0.6

0145 538 881 0.8

0145 538 882 1.0

0145 538 883 1.2

MIG/MAG

Part no. D(mm)

0148 772 880 2.0–3.0

0449 265 560

- 26 -

© ESAB AB 2020

SLIJTDELEN

Drukrollen

SAW and MIG/MAG tubular wire

Part no. D(mm)

0146 025 880 0.8–1.6

0146 025 881 2.0–4.0

0146 025 882 5.0–7.0

SAWTwin

Part no.

0218 524 580

0146 253 001 Stub shaft

0144 953 001 Spherical ball bearing

0190 452 178 Washer

Verlengas voor drukrol

SAW tubular wire

Part no.

0212 901 101

Contactbekken

SAWHD(D35)

Part no. D(mm)

0265 900 880 3.0

0265 900 881 3.2

0265 900 882 4.0

0265 900 883 5.0

0265 900 884 6.0

SAWTwinHD

Part no. D(mm)

0265 902 880 2.5–3.0

0265 902 881 2.0

0265 902 882 1.6

0265 902 883 4.0

0449 265 560

- 27 -

© ESAB AB 2020

SLIJTDELEN

Contacttip

MIG/MAG and SAWTwinLD(D35)

Part no. D(mm)

0153 501 002 0.8

0153 501 004 1.0

0153 501 005 1.2

0153 501 007 1.6

0153 501 009 2.0

0153 501 010 2.4–2.5

MIG/MAG(D35)

Part no. D(mm)

0258 000 908 1.2

0258 000 909 1.6

0258 000 910 2.0

0258 000 911 2.4

0258 000 913 1.0

0258 000 914 0.8

0258 000 915 3.2

Adapter voor contacttip

SAW and MIG/MAG(D35)

Part no. D(mm)

0147 333 001 M6/M10

0449 265 560

- 28 -

© ESAB AB 2020

SLIJTDELEN

0449 265 560

- 29 -

© ESAB AB 2020

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone [phone]

http://manuals.esab.com

For contact information visit esab.com
