ESAB A6 Mastertrac A6TF F1 / A6TF F1 Twin Instruction manual [el]

A6 Mastertrac

A6TF F1 / A6TF F1 Twin

Εγχειρίδιο οδηγιών

0449 265 560 GR 20200827

Valid for: serial no. 940-xxx-xxxx

ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ

1

ΑΣΦΑΛΕΙΑ

1.1 Σημασία συμβόλων

1.2 Προφυλάξεις ασφαλείας

2

ΕΙΣΑΓΩΓΗ

2.1 Γενικά

2.2 Μέθοδος συγκόλλησης

2.2.1 Συγκόλληση με εμβαπτιζόμενο τόξο (SAW) ......................................... 9

2.3 Ορισμοί

2.4 Οριζόντια συγκόλληση

3

ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

4

ΕΓΚΑΤΑΣΤΑΣΗ

4.1 Γενικά

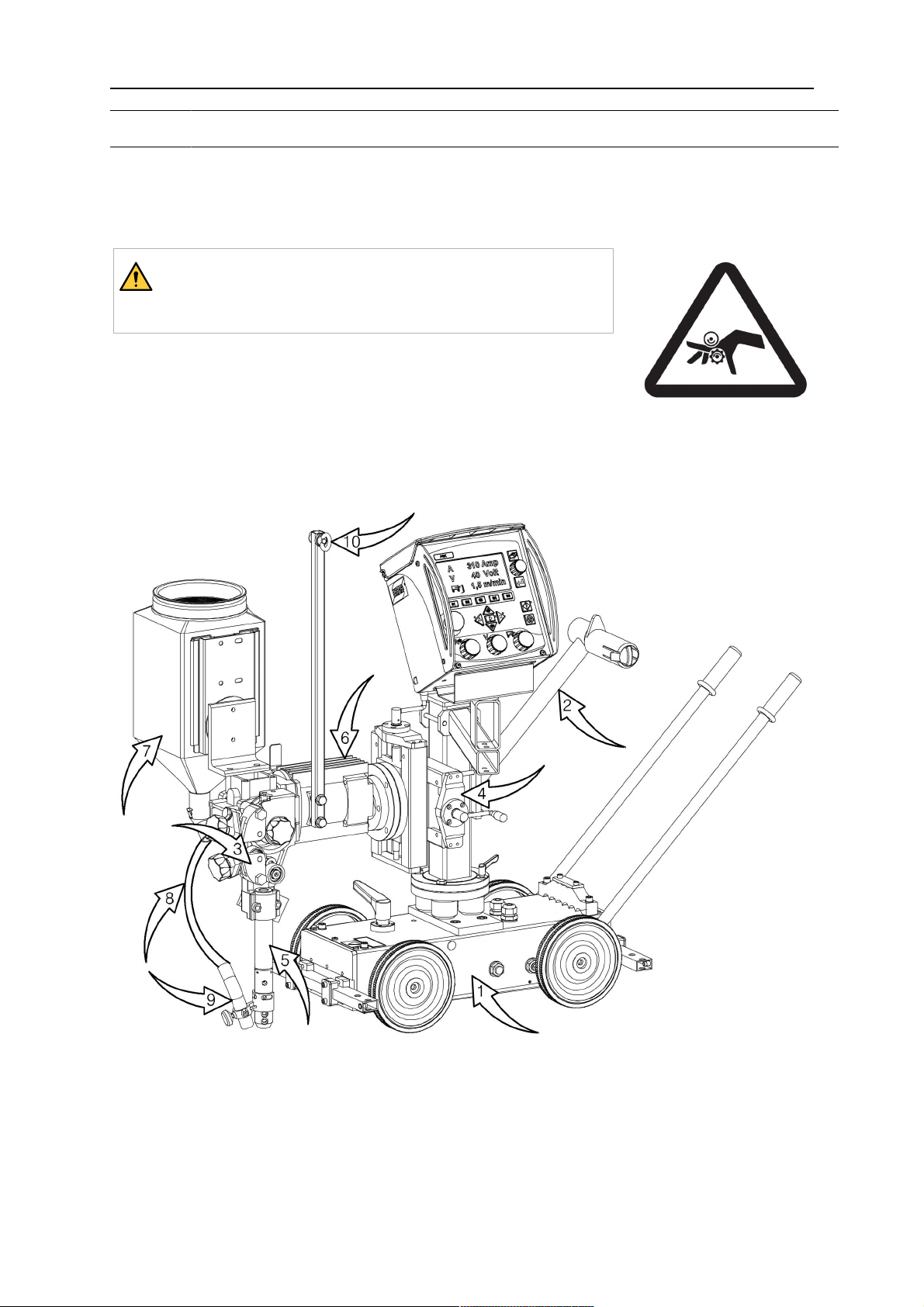

4.2 Κύρια εξαρτήματα των A6TF F1 (SAW) και A6TF F1 Twin (SAW)

4.3 Περιγραφή κύριων εξαρτημάτων

4.3.1 Φορείο .................................................................................................. 13

4.3.2 Φορέας ................................................................................................. 13

4.3.3 Μονάδα τροφοδότησης σύρματος ........................................................ 13

...................................................................................................

................................................................................

........................................................................

....................................................................................................

......................................................................................................

..........................................................................

....................................................................................................

..........................................................................

....................................................................................

...........................................................................................

......................................................................................................

..........................................................

......

5

5

5

9

9

9

9

10

11

12

12

12

13

4.3.4 Χειροκίνητοι ολισθητήρες ..................................................................... 13

4.3.5 Σύνδεσμος............................................................................................ 13

4.3.6 Μοτέρ με γρανάζι (A6 VEC) ................................................................. 13

4.3.7 Χοάνη συλλιπάσματος / σωλήνας συλλιπάσματος / στόμιο

συλλιπάσματος.....................................................................................

4.4 Τοποθέτηση

4.4.1 Τύμπανο σύρματος (εξαρτήματα)......................................................... 14

4.5 Ρύθμιση του αφαλού φρένου

4.6 Συνδέσεις

4.6.1 Γενικά ................................................................................................... 14

4.6.2 Αυτόματος εξοπλισμός συγκόλλησης A6TF F1 / A6TF F1 Twin

(Συγκόλληση με εμβαπτιζόμενο τόξο (SAW)).......................................

5

ΛΕΙΤΟΥΡΓΙΑ

5.1 Γενικά

5.2 Φόρτωση του σύρματος συγκόλλησης

5.3 Αλλαγή του ράουλου τροφοδότησης

5.3.1 Μονό σύρμα ......................................................................................... 17

5.3.2 Διπλό σύρμα (διπλό τόξο) .................................................................... 17

................................................................................................

......................................................................................................

............................................................................................

................................................................

................................................................................................

................................................

...................................................

13

14

14

14

15

16

16

16

17

5.3.3 Σύρμα με πυρήνα συλλιπάσματος για ράουλα με ανάγλυφη επιφάνεια

(εξαρτήματα).........................................................................................

5.4 Εξοπλισμός επαφής για συγκόλληση με εμβαπτιζόμενο τόξο

5.4.1 Για μονό σύρμα 3,0–6,0mm ................................................................ 18

5.4.2 Για διπλά σύρματα 2×2,0–3,0mm(D35) ............................................. 18

5.4.2.1 Εξαρτήματα ....................................................................................... 18

5.4.2.2 Προσαρμογή των συρμάτων για συγκόλληση διπλού τόξου............. 18

0449 265 560 © ESAB AB 2020

.........

17

18

ΠΊΝΑΚΑΣ ΠΕΡΙΕΧΟΜΈΝΩΝ

5.5 Αναπλήρωση με σκόνη συλλιπάσματος

5.6 Μεταφορά

5.7 Μετατροπή του A6TF F1 / A6TF F1 Twin (Συγκόλληση με

εμβαπτιζόμενο τόξο (SAW)) σε συγκόλληση MIG/MAG

5.8 Μετατροπή του A6TF F1 (Συγκόλληση με εμβαπτιζόμενο τόξο

(SAW)) σε συγκόλληση διπλού τόξου

6

ΣΥΝΤΗΡΗΣΗ

6.1 Γενικά

6.2 Καθημερινά

6.3 Ανά διαστήματα

7

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

7.1 Γενικά

7.2 Πιθανά σφάλματα

8

ΠΑΡΑΓΓΕΛΊΑ ΑΝΤΑΛΛΑΚΤΙΚΏΝ
ΔΙΆΓΡΑΜΜΑ ΔΙΑΣΤΆΣΕΩΝ
ΑΡΙΘΜΟΙ ΠΑΡΑΓΓΕΛΙΑΣ
ΑΝΑΛΏΣΙΜΑ ΜΈΡΗ

................................................................................................

................................................................................................

......................................................................................................

.............................................................................................

......................................................................................

.............................................................

......................................................................................................

...................................................................................

.............................................................

...............................................................................

....................................................................................

...........................................................................................

.............................................

..................................................

19

19

20

.....................

20

21

21

21

21

22

22

22

23
24
26
27

Με την επιφύλαξη του δικαιώματος τροποποίησης των τεχνικών προδιαγραφών χωρίς προηγούμενη ειδοποίηση.

0449 265 560 © ESAB AB 2020

1 ΑΣΦΑΛΕΙΑ

1 ΑΣΦΑΛΕΙΑ

1.1 Σημασία συμβόλων

Όπως χρησιμοποιείται σε ολόκληρο το παρόν εγχειρίδιο: Σημαίνει Προσοχή!
Προσέξτε!

ΚΙΝΔΥΝΟΣ!
Δηλώνει άμεσο κίνδυνο, ο οποίος αν δεν αποφευχθεί, θα έχει ως

αποτέλεσμα άμεσο, σοβαρό τραυματισμό ή θάνατο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!
Δηλώνει ενδεχόμενους κινδύνους που θα μπορούσαν να έχουν ως

αποτέλεσμα τραυματισμό ή θάνατο.

ΠΡΟΣΟΧΗ!
Δηλώνει κινδύνους που θα μπορούσαν να έχουν ως αποτέλεσμα ελαφρές

σωματικές βλάβες.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Πριν από τη χρήση, διαβάστε και κατανοήστε το
εγχειρίδιο οδηγιών και ακολουθήστε όλες τις ετικέτες, τις
πρακτικές ασφαλείας του εργοδότη και τα δελτία
δεδομένων ασφαλείας (SDS).

1.2 Προφυλάξεις ασφαλείας

Οι χρήστες του εξοπλισμού ESAB έχουν την τελική ευθύνη να εξασφαλίσουν ότι
οποιοσδήποτε εργάζεται στον εξοπλισμό ή κοντά σε αυτόν τηρεί όλες τις σχετικές
προφυλάξεις ασφαλείας. Οι προφυλάξεις ασφαλείας πρέπει να ικανοποιούν τις απαιτήσεις
που τίθενται για εξοπλισμό αυτού του τύπου. Οι ακόλουθες συστάσεις θα πρέπει να
τηρούνται επιπλέον των πρότυπων κανονισμών που έχουν εφαρμογή στον τόπο εργασίας.

Όλες οι εργασίες πρέπει να διεξάγονται από εκπαιδευμένο προσωπικό που έχει πλήρη
γνώση της λειτουργίας του εξοπλισμού. Τυχόν εσφαλμένος χειρισμός του εξοπλισμού μπορεί
να οδηγήσει σε επικίνδυνες καταστάσεις, οι οποίες ενδέχεται να προκαλέσουν τραυματισμό
του χειριστή και ζημιά στον εξοπλισμό.

1. Όποιος χρησιμοποιεί τον εξοπλισμό θα πρέπει να είναι εξοικειωμένος με:
○ τον χειρισμό του
○ τη θέση των στοπ έκτακτης ανάγκης
○ τη λειτουργία του
○ τις σχετικές προφυλάξεις ασφαλείας
○ τις λειτουργίες συγκόλλησης και κοπής ή τις υπόλοιπες λειτουργίες του

εξοπλισμού

2. Ο χειριστής θα πρέπει να βεβαιώνεται ότι:
○ κανένα μη εξουσιοδοτημένο πρόσωπο δεν βρίσκεται μέσα στην περιοχή

εργασίας του εξοπλισμού κατά την εκκίνησή του

○ κανένα πρόσωπο δεν είναι απροστάτευτο όταν ανάβει το τόξο ή όταν ξεκινά η

εργασία με τον εξοπλισμό

0449 265 560

- 5 -

© ESAB AB 2020

1 ΑΣΦΑΛΕΙΑ

3. Η θέση εργασίας πρέπει:
○ να είναι κατάλληλη για την αποσκοπούμενη χρήση
○ να μην είναι εκτεθειμένη σε ρεύματα αέρα

4. Προσωπικός εξοπλισμός ασφαλείας:
○ Χρησιμοποιείτε πάντοτε τον συνιστώμενο προσωπικό εξοπλισμό ασφαλείας,

όπως γυαλιά ασφαλείας, πυρίμαχο ιματισμό, γάντια ασφαλείας

○ Μην φοράτε χαλαρά αξεσουάρ, όπως μαντήλια, βραχιόλια, δαχτυλίδια, κ.λπ.,

που μπορούν να πιαστούν ή να προκαλέσουν εγκαύματα

5. Γενικές προφυλάξεις:
○ Βεβαιωθείτε ότι το καλώδιο επιστροφής είναι συνδεδεμένο ασφαλώς
○ Εργασίες σε εξοπλισμό υψηλής τάσης επιτρέπεται να εκτελούνται μόνο από

ειδικευμένο ηλεκτρολόγο

○ Ο κατάλληλος εξοπλισμός πυρόσβεσης πρέπει να φέρει σαφή επισήμανση και

να βρίσκεται σε προσιτή θέση

○ Η λίπανση και η συντήρηση του εξοπλισμού δεν πρέπει να διεξάγονται κατά τη

διάρκεια της λειτουργίας του

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Η συγκόλληση και η κοπή με τόξο μπορεί να προκαλέσουν τραυματισμό σε εσάς και
σε άλλα άτομα. Λαμβάνετε προφυλάξεις κατά τη συγκόλληση ή την κοπή.

ΗΛΕΚΤΡΟΠΛΗΞΙΑ - μπορεί να είναι θανατηφόρα

• Εγκαταστήστε και γειώστε τη μονάδα σύμφωνα με το εγχειρίδιο οδηγιών.

• Μην αγγίζετε ηλεκτροφόρα εξαρτήματα ή ηλεκτρόδια με γυμνό δέρμα,
υγρά γάντια ή υγρά ρούχα.

• Χρησιμοποιήστε μονωτικά μέσα για προστασία από το αντικείμενο
εργασίας και τη γείωση.

• Βεβαιωθείτε ότι η θέση εργασίας είναι ασφαλής

ΗΛΕΚΤΡΙΚΑ ΚΑΙ ΜΑΓΝΗΤΙΚΑ ΠΕΔΙΑ - μπορεί να είναι επικίνδυνα για την
υγεία

• Οι συγκολλητές που έχουν βηματοδότες θα πρέπει να συμβουλευτούν το
γιατρό τους πριν από τη συγκόλληση. Τα ηλεκτρομαγνητικά πεδία (ΗΜΠ)
μπορούν να επηρεάσουν τη λειτουργία ορισμένων βηματοδοτών.

• Η έκθεση σε ηλεκτρομαγνητικά πεδία μπορεί να έχει άλλες επιπτώσεις
στην υγεία που είναι άγνωστες.

• Οι συγκολλητές θα πρέπει να χρησιμοποιούν τις ακόλουθες διαδικασίες για
να ελαχιστοποιήσουν την έκθεση στα ηλεκτρομαγνητικά πεδία:

○ Δρομολογήστε τα καλώδια ηλεκτροδίου και εργασίας μαζί στην ίδια

πλευρά του σώματός σας. Στερεώστε τα με μία ταινία όπου είναι
δυνατό. Μην τοποθετείτε το σώμα σας μεταξύ της τσιμπίδας και των
καλωδίων εργασίας. Μην τυλίγετε το καλώδιο της τσιμπίδας ή το
καλώδιο εργασίας γύρω από το σώμα σας. Διατηρήστε την πηγή
ρεύματος συγκόλλησης και τα καλώδια όσο γίνεται πιο μακριά από το
σώμα σας.

○ Συνδέστε το καλώδιο εργασίας στο αντικείμενο εργασίας όσο γίνεται

πιο κοντά στην περιοχή όπου γίνεται συγκόλληση.

0449 265 560

ΑΝΑΘΥΜΙΑΣΕΙΣ ΚΑΙ ΑΕΡΙΑ – Μπορεί να είναι επικίνδυνα για την υγεία

• Κρατήστε το κεφάλι σας έξω από τις αναθυμιάσεις.

• Χρησιμοποιήστε εξαερισμό, εξαγωγή στο τόξο ή και τα δύο, για να
απομακρύνετε τις αναθυμιάσεις και τα αέρια από τη ζώνη αναπνοής σας
και την περιοχή γενικά.

- 6 -

© ESAB AB 2020

1 ΑΣΦΑΛΕΙΑ

ΑΚΤΙΝΟΒΟΛΙΑ ΤΟΞΟΥ – Μπορεί να προκαλέσει τραυματισμό στα μάτια
και έγκαυμα στο δέρμα

• Προστατέψτε τα μάτια και το σώμα σας. Χρησιμοποιήστε τη σωστή μάσκα
συγκόλλησης και φακούς με φίλτρο και φορέστε προστατευτικό ρουχισμό.

• Προστατέψτε τους παρευρισκομένους με κατάλληλα χωρίσματα ή
παραπετάσματα.

ΘΟΡΥΒΟΣ – Ο υπερβολικός θόρυβος μπορεί να προκαλέσει βλάβη στην
ακοή

Προστατέψτε τα αυτιά σας. Χρησιμοποιήστε ωτασπίδες ή άλλο μέσο
προστασίας της ακοής.

ΚΙΝΟΥΜΕΝΑ ΕΞΑΡΤΗΜΑΤΑ - μπορούν να προκαλέσουν τραυματισμούς

• Διατηρήστε όλες τις πόρτες, τους πίνακες και τα καλύμματα κλειστά και
στερεωμένα. Αναθέτετε μόνο σε πιστοποιημένα άτομα να αφαιρούν
καλύμματα για συντήρηση και επίλυση προβλημάτων, όταν χρειάζεται.
Τοποθετήστε ξανά τους πίνακες ή τα καλύμματα και κλείστε τις πόρτες,
όταν τελειώσει η συντήρηση και προτού ξεκινήσετε τον κινητήρα.

• Σταματήστε τον κινητήρα προτού εγκαταστήσετε ή συνδέσετε τη μονάδα.

• Κρατήστε τα χέρια σας, τα μαλλιά σας, τον χαλαρό ρουχισμό ή τα εργαλεία
μακριά από κινούμενα εξαρτήματα.

ΚΙΝΔΥΝΟΣ ΠΥΡΚΑΓΙΑΣ

• Οι σπινθήρες (πιτσιλίσματα) μπορούν να προκαλέσουν πυρκαγιά.
Βεβαιωθείτε ότι δεν υπάρχουν πλησίον εύφλεκτα υλικά.

• Μην χρησιμοποιείτε κλειστά δοχεία.

ΚΑΥΤΗ ΕΠΙΦΑΝΕΙΑ - Τα εξαρτήματα μπορεί να καίνε

• Μην αγγίζετε τα εξαρτήματα με γυμνά χέρια.

• Αφήστε τα να κρυώσουν προτού πραγματοποιήσετε εργασίες στον
εξοπλισμό.

• Για να χειριστείτε καυτά εξαρτήματα, χρησιμοποιήστε τα κατάλληλα
εργαλεία ή/και μονωμένα γάντια συγκόλλησης για την αποφυγή
εγκαυμάτων.

ΔΥΣΛΕΙΤΟΥΡΓΙΑ – Σε περίπτωση δυσλειτουργίας ζητήστε τη βοήθεια ειδικού.

ΠΡΟΣΤΑΤΕΨΤΕ ΤΟΝ ΕΑΥΤΟ ΣΑΣ ΚΑΙ ΤΟΥΣ ΑΛΛΟΥΣ!

ΠΡΟΣΟΧΗ!

Αυτό το προϊόν προορίζεται μόνο για συγκόλληση με τόξο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Μην χρησιμοποιείτε την πηγή ρεύματος για ξεπάγωμα παγωμένων σωλήνων.

ΠΡΟΣΟΧΗ!

Ο εξοπλισμός Class A δεν προορίζεται για χρήση σε
οικιστικές περιοχές όπου η παροχή ηλεκτρικού
ρεύματος γίνεται από το δημόσιο δίκτυο χαμηλής τάσης.
Στις περιοχές αυτές ενδέχεται να υπάρξουν δυσκολίες
ως προς τη διασφάλιση ηλεκτρομαγνητικής
συμβατότητας του εξοπλισμού class A, εξαιτίας
αγόμενων ή ακτινοβολούμενων παρενοχλήσεων.

0449 265 560

- 7 -

© ESAB AB 2020

1 ΑΣΦΑΛΕΙΑ

ΣΗΜΕΙΩΣΗ!
Απόρριψη ηλεκτρονικού εξοπλισμού σε

εγκατάσταση ανακύκλωσης!

Για την τήρηση της ευρωπαϊκής οδηγίας 2012/19/ΕΚ
σχετικά με τα απόβλητα ειδών ηλεκτρικού και
ηλεκτρονικού εξοπλισμού και για την εφαρμογή της
σύμφωνα με την εθνική νομοθεσία, ο ηλεκτρικός
εξοπλισμός που έχει φτάσει στο τέλος της ζωής του
πρέπει να απορρίπτεται σε εγκατάσταση ανακύκλωσης.

Ως υπεύθυνος για τον εξοπλισμό, έχετε την ευθύνη της
λήψης πληροφοριών σχετικά με τους εγκεκριμένους
σταθμούς αποκομιδής.

Για περισσότερες πληροφορίες, επικοινωνήστε με τον
πλησιέστερο σε εσάς αντιπρόσωπο της ESAB.

Η ESAB διαθέτει μεγάλη ποικιλία παρελκόμενων συγκόλλησης και μέσων ατομικής
προστασίας για αγορά. Για πληροφορίες σχετικά με τις παραγγελίες, επικοινωνήστε
με τον τοπικό αντιπρόσωπο της ESAB ή επισκεφθείτε την ιστοσελίδα μας.

0449 265 560

- 8 -

© ESAB AB 2020

2 ΕΙΣΑΓΩΓΗ

2 ΕΙΣΑΓΩΓΗ

2.1 Γενικά

Ο αυτόματος εξοπλισμός συγκόλλησης A6TF F1 / A6TF F1 EWT Twin είναι σχεδιασμένος
για συγκολλήσεις με εμβαπτιζόμενο τόξο (SAW) σε μετωπικές ενώσεις και ενώσεις με
εξωραφή.

Όλες οι άλλες εφαρμογές απαγορεύονται.

Προορίζεται για χρήση σε συνδυασμό με την PEK και τις πηγές ρεύματος συγκόλλησης LAF,
TAF ή Aristo1000 της ESAB.

ΣΗΜΕΙΩΣΗ!
Η Aristo1000 συνδυάζεται μόνο με PEK αρ. σειράς 747-xxx-xxxx ή νεότερης

έκδοσης.

2.2 Μέθοδος συγκόλλησης

2.2.1 Συγκόλληση με εμβαπτιζόμενο τόξο (SAW)

• Εμβαπτιζόμενο τόξο για ελαφρά χρήση

Το εμβαπτιζόμενο τόξο για ελαφριά χρήση με σύνδεσμο διαμέτρου 20mm επιτρέπει φορτία
έως 800A (100%).

• Εμβαπτιζόμενο τόξο για βαριά χρήση

Το εμβαπτιζόμενο τόξο για βαριά χρήση με σύνδεσμο διαμέτρου 35mm επιτρέπει φορτία
έως 1500Α.

Αυτή η έκδοση μπορεί να εξοπλιστεί με ράουλα τροφοδότησης για συγκόλληση με μονό ή
διπλό σύρμα (διπλό τόξο). Για το σύρμα με πυρήνα συλλιπάσματος διατίθεται ένα ειδικό
ράουλο τροφοδότησης με ανάγλυφη επιφάνεια, το οποίο εγγυάται ομοιόμορφη τροφοδότηση
του σύρματος συγκόλλησης χωρίς τον κίνδυνο παραμόρφωσης λόγω υψηλής πίεσης
τροφοδότησης.

2.3 Ορισμοί

Συγκόλληση με
εμβαπτιζόμενο τόξο
(SAW)

Συγκόλληση με
εμβαπτιζόμενο τόξο
(SAW) για ελαφριά
χρήση

Το κορδόνι συγκόλλησης προστατεύεται από ένα κάλυμμα
συλλιπάσματος κατά τη διάρκεια της συγκόλλησης.

Επιτρέπει τη συγκόλληση με χαμηλότερο φορτίο ρεύματος και λεπτό
σύρμα.

Συγκόλληση με
εμβαπτιζόμενο τόξο
(SAW) για βαριά
χρήση

Συγκόλληση διπλού
τόξου

0449 265 560

Επιτρέπει τη συγκόλληση με χαμηλότερο φορτίο ρεύματος και παχύ
σύρμα.

Συγκόλληση με δύο σύρματα σε μία κεφαλή συγκόλλησης.

- 9 -

© ESAB AB 2020
