A6 Mastertrac
A6TF F1 / A6TF F1 Twin
Brugsanvisning
0449 265 560 DK 20200827
Valid for: serial no. 940-xxx-xxxx
INDHOLDSFORTEGNELSE
1
SIKKERHED
1.1 Betydning af symboler
1.2 Sikkerhedsforanstaltninger
2
INDLEDNING
2.1 Generelt
2.2 Svejsemetode
2.2.1 Pulversvejsning (SAW)......................................................................... 9
2.3 Definitioner
2.4 Vandret svejsning
3
TEKNISKE DATA
4
INSTALLATION
4.1 Generelt
4.2 Hovedkomponenter A6TF F1 (SAW), A6TF F1 Twin (SAW)
4.3 Beskrivelse af hovedkomponenterne
4.3.1 Vogn ..................................................................................................... 12
4.3.2 Transportør........................................................................................... 12
4.3.3 Trådfremføringsenhed.......................................................................... 12
................................................................................................
...........................................................................
...................................................................
...............................................................................................
...................................................................................................
.........................................................................................
..............................................................................................
...................................................................................
.........................................................................................
............................................................................................
...................................................................................................
................
...................................................
5
5
5
9
9
9
9
9
10
11
11
11
12
4.3.4 Manuelle glidere ................................................................................... 12
4.3.5 Stik........................................................................................................ 12
4.3.6 Motor med gear (A6 VEC).................................................................... 12
4.3.7 Flusmiddeltragt/flusmiddelrør/flusmiddeldyse ...................................... 12
4.4 Montering
4.4.1 Trådtromle (tilbehør)............................................................................. 13
4.5 Justering af bremsenavet
4.6 Tilslutninger
4.6.1 Generelt................................................................................................ 13
4.6.2 Automatisk svejseudstyr A6TF F1/A6TF F1 Twin
(pulverbuesvejsning, SAW) ..................................................................
5
DRIFT
5.1 Generelt
5.2 Indføring af svejsetråden
5.3 Udskiftning af fremføringsrullen.
5.3.1 Enkelt tråd ............................................................................................ 16
5.3.2 Dobbelt tråd (dobbelt bue).................................................................... 16
5.3.3 Pulverfyldt tråd til riflede ruller (tilbehør)............................................... 16
5.4 Kontaktudstyr til pulverbuesvejsning
...........................................................................................................
................................................................................................
......................................................................
............................................................................................
...................................................................................................
.......................................................................
..........................................................
..................................................
13
13
13
14
15
15
15
16
17
5.4.1 Til enkelt tråd 3,0-6,0mm..................................................................... 17
5.4.2 Til dobbelte tråde 2 × 2,0-3,0mm (D35)............................................... 17
5.4.2.1 Tilbehør ............................................................................................. 17
5.4.2.2 Justering af trådene til dobbelt lysbuesvejsning................................ 17
5.5 Efterfyldning med flusmiddel
0449 265 560 © ESAB AB 2020
................................................................
18
INDHOLDSFORTEGNELSE
5.6 Transport
5.7 Konvertering af A6TF F1/A6TF F1 Twin (pulverbuesvejsning) til
MIG/MAG-svejsning
5.8 Konvertering af A6TF F1 (pulverbuesvejsning) til dobbelt lysbue
6
VEDLIGEHOLDELSE
6.1 Generelt
6.2 Dagligt
6.3 Periodisk
7
FEJLFINDING
7.1 Generelt
7.2 Mulige fejl
8
BESTILLING AF RESERVEDELE
MÅLSKITSE
.........................................................................................................
BESTILLINGSNUMRE

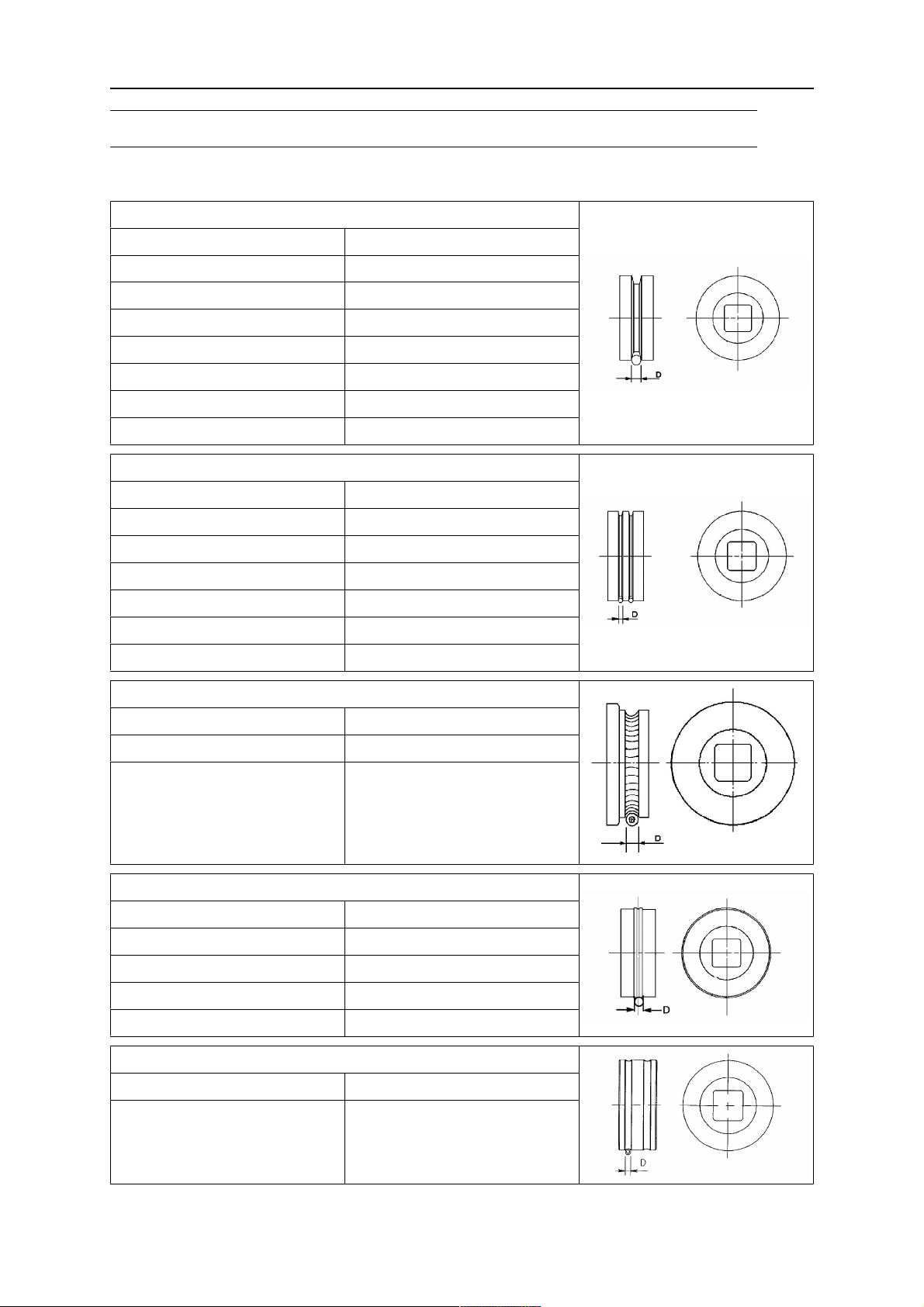

SLIDDELE
............................................................................................................
.................................................................................................
................................................................................
..................................................................................
...................................................................................................
.....................................................................................................
.................................................................................................
..............................................................................................
...................................................................................................
................................................................................................
...............................................................
........................................................................................
....
18
19
19
20
20
20
20
21
21
21
22
23
25
26
Vi forbeholder os retten til at ændre specifikationerne uden forudgående varsel.
0449 265 560 © ESAB AB 2020
1 SIKKERHED
1 SIKKERHED
1.1 Betydning af symboler
Som anvendt i hele denne manual: Betyder Forsigtig! Vær på vagt!
FARE!
Betyder umiddelbar fare, som, hvis den ikke undgås, vil resultere i
omgående, alvorlig personskade eller død.
ADVARSEL!
Betyder potentielle farer, som kan medføre personskade eller død.
FORSIGTIG!
Betyder farer, som kan medføre mindre personskade.
ADVARSEL!
Før brug skal du læse og forstå brugsanvisningen og
følge alle forskrifter på etiketter, din arbejdsgivers
sikkerhedsforanstaltninger og sikkerhedsdatabladene
(SDS).
1.2 Sikkerhedsforanstaltninger
Brugerne af ESAB-udstyret har det endelige ansvar for at sikre, at alle, der arbejder på eller i
nærheden af udstyret, overholder alle relevante sikkerhedsforskrifter. Sikkerhedsforskrifterne
skal opfylde de krav, der gælder for denne type udstyr. Følgende anbefalinger bør
overholdes udover de standardregler, der gælder på arbejdspladsen.
Alt arbejde skal udføres af faguddannet personale, der har grundigt kendskab til betjening af
udstyret. Forkert betjening af udstyret kan føre til farlige situationer, som kan medføre skader
på operatøren og udstyret.
1. Alle, der bruger udstyret, skal have kendskab til følgende:
○ Betjeningen
○ Placering af nødstopknapper
○ Funktionen
○ Relevante sikkerhedsforskrifter
○ Svejsning og skæring og anden relevant brug af udstyret
2. Operatøren skal sørge for følgende:
○ At ingen uvedkommende personer befinder sig i arbejdsområdet omkring
udstyret, når det startes op
○ At alle personer bærer beskyttelsesudstyr, når buen tændes eller arbejdet med
udstyret påbegyndes
3. Arbejdspladsen skal:
○ Være egnet til formålet
○ Være fri for træk
0449 265 560
- 5 -
© ESAB AB 2020
1 SIKKERHED
4. Personligt beskyttelsesudstyr:
○ Brug altid det anbefalede personlige beskyttelsesudstyr, f.eks.
beskyttelsesbriller, flammesikkert tøj, beskyttelseshandsker
○ Bær ikke løstsiddende genstande som tørklæder, armbånd, ringe mm., som kan
hænge i eller forårsage forbrændinger
5. Generelle forholdsregler:
○ Kontroller, at returkablet er tilsluttet korrekt
○ Arbejde på højspændingsudstyr skal altid udføres af en faguddannet
elektriker
○ Egnet brandslukningsudstyr skal være tydeligt mærket og inden for rækkevidde
○ Smøring og vedligeholdelse må ikke udføres på udstyret, mens det er i brug
ADVARSEL!
Lysbuesvejsning og -skæring kan medføre kvæstelser for dig selv og andre. Tag
forholdsregler, når du svejser og skærer.
ELEKTRISK STØD - Livsfare
• Enheden skal installeres og jordes i overensstemmelse med
brugsanvisningen.
• Rør ikke strømførende dele eller elektroder med bare hænder eller med
vådt beskyttelsesudstyr.
• Isolerer dig fra arbejdsemnet og jord.
• Kontroller, at din arbejdsposition er sikker
ELEKTRISKE OG MAGNETISKE FELTER - kan være sundhedsskadelige
• Svejsere med pacemaker bør konsultere deres læge, før de udfører
svejsearbejde. EMF kan forstyrre visse pacemakere.
• Eksponering for EMF kan have andre ukendte og evt. sundhedsskadelige
virkninger.
• Svejsere skal overholde følgende procedurer for at minimere
eksponeringen for EMF:
○ Fremfør elektroden og arbejdskablerne sammen på samme side af
kroppen. Anbring ikke din krop mellem brænderen og
arbejdskablerne. Vikl aldrig brænderen eller arbejdskablerne rundt
om din krop. Hold svejsestrømkilden og kablerne så langt væk fra
kroppen som muligt.
○ Tilslut arbejdskablet til arbejdsemnet så tæt som muligt på det
område, der skal svejses.
DAMPE OG GASSER - Kan være sundhedsskadelige
• Hold ansigtet væk fra svejserøgen.
• Anvend ventilation eller udsugning ved lysbuen, eller begge dele, for at
fjerne dampe og gasser fra din indåndingszone og det generelle område.
BUESTRÅLER - Kan forårsage øjenskader og forbrændinger på huden
• Beskyt dine øjne og kroppen. Anvend en egnet svejseskærm og filterlinse
samt beskyttelsespåklædning.
• Beskyt omkringstående med egnede beskyttelsesskærme eller gardiner.
0449 265 560
STØJ - Kraftig støj kan give høreskader
Beskyt dine ører. Anvend høreværn eller anden hørebeskyttelse.
- 6 -
© ESAB AB 2020
1 SIKKERHED
BEVÆGELIGE DELE - kan forårsage personskader
• Hold alle døre, paneler og dæksler lukkede og forsvarligt fastgjorte. Lad
kun kvalificeret personale fjerne dæksler mhp. vedligeholdelse og
fejlfinding, hvis det er nødvendigt. Genmonter paneler eller dæksler og luk
dørene, når servicearbejdet er afsluttet, og inden motoren startes.
• Stop motoren, før du monterer eller tilslutter enheden.
• Hold hænder, hår, løs beklædning og værktøj væk fra bevægelige dele.
BRANDFARE
• Gnister (sprøjt) kan forårsage brand. Sørg for at fjerne brændbare
genstande i nærheden af svejsestedet.
• Må ikke bruges på lukkede beholdere.
Varm overflade - dele kan være brændende varme
• Rør ikke ved dele med de bare hænder.
• Tillad udstyret at køle af, inden der udføres arbejde på det.
• Benyt de korrekte værktøjer og/eller isolerede svejsehandsker for at undgå
forbrændinger ifm. håndtering af varme dele.
FUNKTIONSFEJL - Tilkald eksperthjælp i tilfælde af funktionsfejl.
BESKYT DIG SELV OG ANDRE!
FORSIGTIG!
Dette produkt er kun beregnet til buesvejsning.
ADVARSEL!
Strømkilden må ikke anvendes til optøning af frosne rør.
FORSIGTIG!
Udstyr i klasse A er ikke beregnet til brug i
boligområder, hvor strøm leveres via den offentlige
lavspændingsforsyning. Der kan opstå problemer med
at sikre den elektromagnetiske kompatibilitet for udstyr i
klasse A disse steder på grund af både ledet og
udstrålet støj.
BEMÆRK!
Elektronisk udstyr skal bortskaffes via
genvindingssystemet!
I henhold til EU-direktiv 2012/19/EF om affald af
elektrisk og elektronisk udstyr samt implementering af
dette i henhold til national lovgivning skal udtjent
elektrisk og/eller elektronisk udstyr bortskaffes via en
genvindingsstation.
Som ansvarlig for udstyret er det dit ansvar at indhente
oplysninger om godkendte indsamlingssteder.
Yderligere oplysninger fås ved at kontakte den
nærmeste ESAB-forhandler.
0449 265 560
- 7 -
© ESAB AB 2020
1 SIKKERHED
Hos ESAB har du mulighed for at købe et udvalg af svejsetilbehør og personlige
værnemidler. For information om bestilling, kontakt din lokale ESAB-forhandler eller
besøg os på vores hjemmeside.
0449 265 560
- 8 -
© ESAB AB 2020
2 INDLEDNING
2 INDLEDNING
2.1 Generelt
Det automatiske svejseudstyr A6TF F1/A6TF F1 Twin er designet til pulverbuesvejsning
(SAW) af stump- og kantsømme.
Enhver anden anvendelse er forbudt.
Beregnet til brug sammen med PEK og ESAB-svejsestrømkilder LAF, TAF eller Aristo 1000.
BEMÆRK!
Aristo 1000 kun sammen med PEK med serienr. 747-xxx-xxxx eller nyere.
2.2 Svejsemetode
2.2.1 Pulversvejsning (SAW)
• Lysbue til let arbejde
Lysbue til let arbejde med et Ø20 mm-stik, der tillader en belastning på op til 800 A (100 %).
• Lysbue til svært arbejde
Lysbue til svært arbejde med et Ø35 mm-stik, der tillader en belastning på op til 1500 A.
Denne version kan udstyres med fremføringsruller til enkelt- eller dobbelttrådet svejsning
(dobbelt lysbuesvejsning). En speciel riflet fremføringsrulle fås til pulverfyldt tråd, som
garanterer jævn trådfremføring uden risiko for deformering pga. højt fremføringstryk.
2.3 Definitioner
SAW Svejsevulsten er beskyttet af en flusmiddelbelægning under
svejsningen.
SAW til let arbejde Gør det muligt at svejse med lav strømbelastning og tynd tråd.
SAW til svært
arbejde
Dobbelt
lysbuesvejsning
Gør det muligt at svejse med lavere strømbelastning og tyk tråd.
Svejsning med to tråde i et svejsehoved.
2.4 Vandret svejsning
Produkterne, der beskrives i nærværende manual, er designet til vandret svejsning.
BEMÆRK!
Brug ikke A6 Mastertrac Tandem ved svejsning på flader, der hælder.
0449 265 560
- 9 -
© ESAB AB 2020
