2 INTRODUKTION
2.1 Allmänt
Svetsautomat A6TF F1/ A6TF F1 Twin är avsedd för UP-svetsning av stum- och
kälfogar.
All övrig användning är förbjuden.
Svetsautomaterna är avsedda att användas tillsammans med manöverlåda PEK och
ESAB's svetsströmkällor LAF eller TAF.
2.2 Svetsmetod
2.2.1 UP-svetsning
S UP Light duty
UP light duty med ett kontaktdon Ø 20 mm som tillåter en belastning upp till
800 A (100%).
S UP Heavy dut y
UP heavy duty med ett kontaktdon Ø 35 mm som tillåter en belastning upp till
1500 A.
Detta utförande kan förses med matarrullar för enkel- eller dubbeltrådsvetsning
(twinarc). För rörtråd finns speciella räfflade matarrullar som garanterar en säker
frammatning av tråden utan att den deformeras p.g.a höga matningstryck.
2.3 Definitioner
UP-svetsning Vid svetsning skyddas svetssträngen med ett pulvertäcke.
UP Light duty Detta utförande tillåter e n belastning upp till 800 A (100%)
samt att klenare tråd används vid svetsning.
UP Heavy duty Detta utförande tillåter e n belastning upp till 1500 A (100%)
samt att kraftigare tråd används vid svetsning.
Twinarc-svetsning Svetsning med två trådar i ett och samma svetshuvud.
2.4 Svetsning på horisontellt plan
Svetsautomaterna är konstruerade för att svetsa i det horisontella planet.
A6TF F1/ A6TF F 1 Twin ska inte användas vid svetsning i lutand e plan.
hfa8d1sa
- 8 -
SE
2.5 Tekniska data
A6TF F1 A6TF F1 Twin
Anslutningsspänning 42 V AC 42 V AC
Tillåten belastning 100 % 1500 A 1500 A
Elektroddimensioner:
massiv enkeltråd
rörtråd
massiv dubbel tråd
Elektrodmatningshastighet, max 4m/min 4m/min
Bromsnavets bromsmoment 1,5 Nm 1,5 Nm
Åkhastighet 0,1-2,0 m/min 0,1-2,0 m/min
Elektrodvikt, max 30 kg 30 kg
Pulverbehållarens volym (Får ej fyllas med
förvärmt pulver)
Vikt (exkl elektrod och pulver) 110 kg 140 kg
Kapslingsklass IP10 IP10
EMC klassificering Klass A Klass A
3,0-6,0 mm
3,0-4,0 mm
2x2,0-3,0 mm
10 l 10 l
3,0-6,0 mm
3,0-4,0 mm
2x2,0-3,0 mm
hfa8d1sa
- 9 -
SE

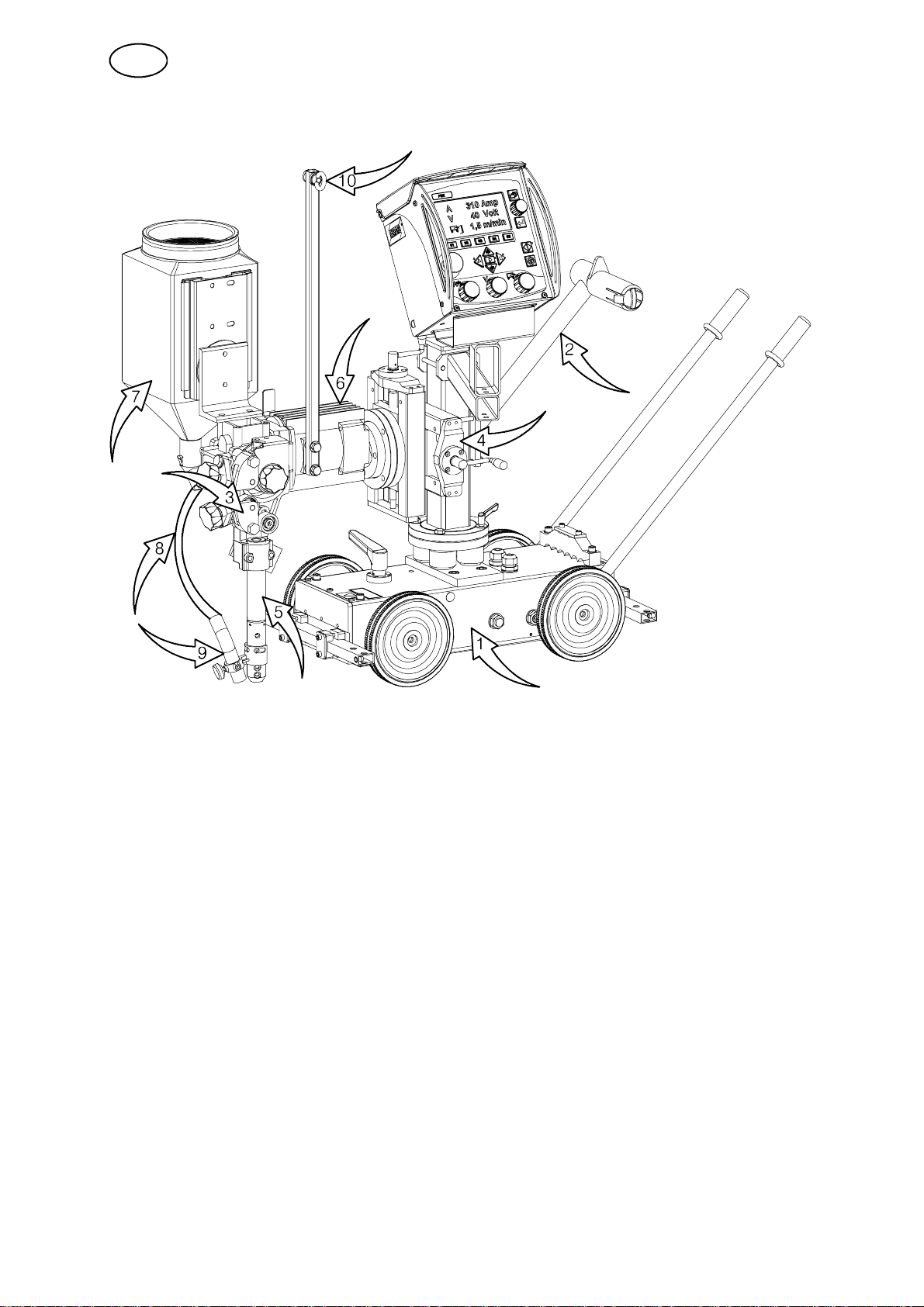

2.6 Huvuddelar A6TF F1 (UP), A6TF F1 Twin (UP)
1. Vagn
2. Bärare
3. Trådmatarverk
4. Slidpaket, manuell
5. Kontaktdon
6. Motor med växel (A6 VEC)
7. Pulverbehållare
För beskrivning av huvuddelarna se sidan 11.
8. Pulverslang
9. Pulvermunstycke
10. Trådstyrning
hfa8d1sa
- 10 -
SE
2.7 Beskrivning av huvuddelar
2.7.1 Vagn
Vagnen är fyrhjulsdriven. Den kan låsas fast via låsspaken (1).
2.7.2 Bärare
På bäraren monteras bland annat manöverlåda, trådmatarverk och pulverbehållare.
2.7.3 Trådmatarverk
Trådmatarverket används för att styra svetstråden ned i kontaktdonet.
2.7.4 Manuellt slid paket
Svetshuvudets horisontella respektive vertikala placering ställs in med linjärsliderna.
Vinkelrörelsen kan fritt ställas in med rundsliden.
2.7.5 Kontaktdon
Förser svetstråden med ström via kontaktbackarna.
2.7.6 Motor med växel (A6 VEC)
Motorn används för att mata fram svetstråden.
Ytterligare information om A6 VEC finns i bru ksanvisning 0443 393 xxx.
2.7.7 Pulverbehållare/ Pulverslang/ Pulvermunstycke
Svetspulvret hälls i pulverbehållaren och styrs sedan till arbetsstycket via
pulverslangen och pulvermunstycket.
Mängden svetspulver som släpps ner styrs via pulverventilen som sitter på
pulverbehållaren.
Se “Påfyllning av svetspulver” på sidan 18.
hfa8d1sa
- 11 -
SE
3 INSTALLATION
3.1 Allmänt
Installationen skall utföras av beh ö rig person.
VARNING
Roterande delar utgör klämrisk. Iakttag största försiktighet!
3.2 Montering

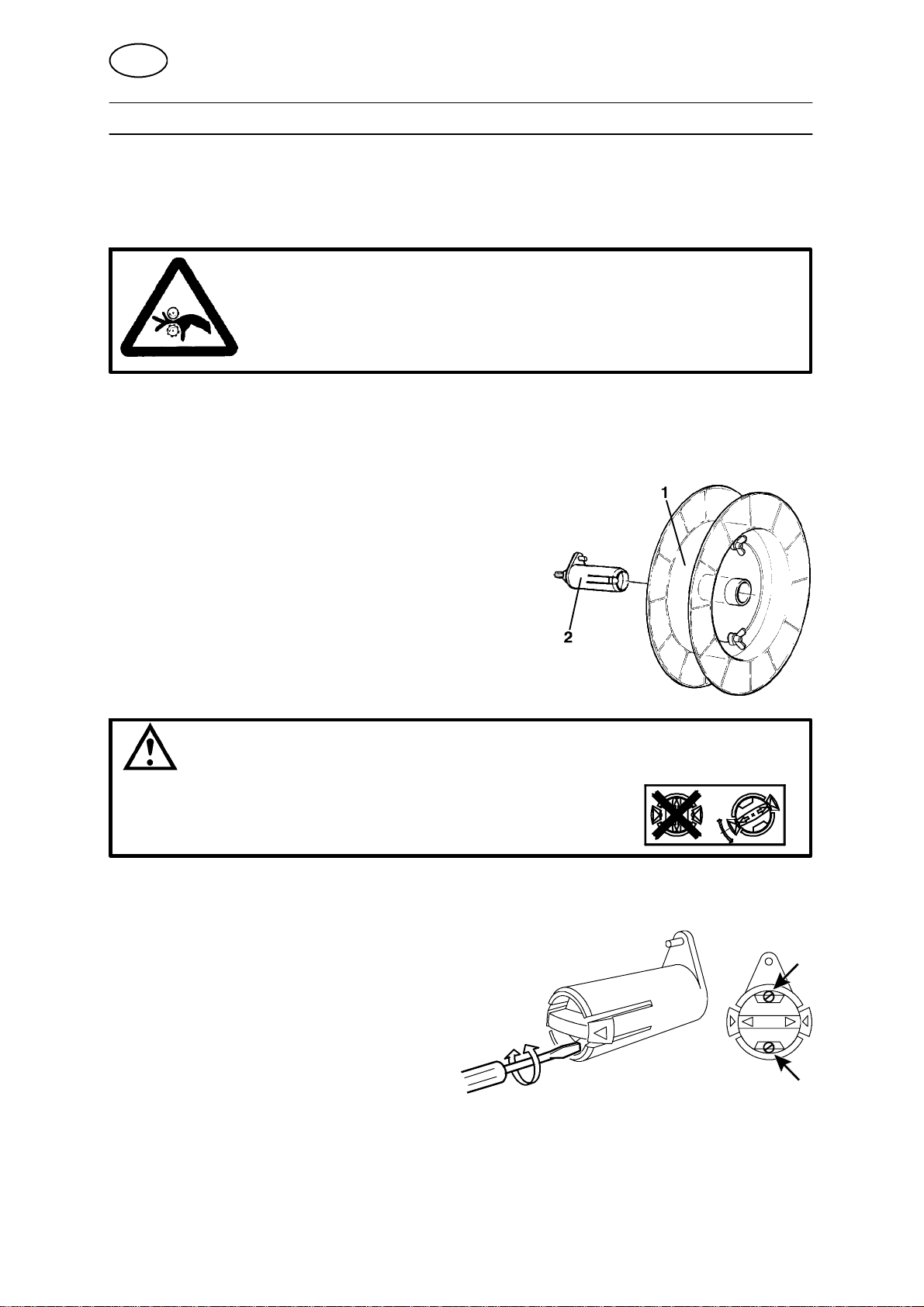

3.2.1 Trådtrumma (Tillbehör)
Trådtrumman (1) monteras på på bromsnavet (2).
VARNING
För att förhindra att trådtrumman glider av bromsnavet:
S
Lås trådtrumman med hjälp av det röda vredet,
enligt varningsetiketten placerad intill bromsnavet.
3.3 Justering av bromsnavet
Bromsnavet är justerat vid leverans, vid behov av
efterjustering följ anvisningarna nedan. Justera bromsnavet
så att tråden är något slak när matningen upphör.
S Justering av bromsmomentet:
S Ställ det röda vredet i låst läge.
S För in e n skruvmejsel i navets
fjädrar.
Medsols vridning av fjädrarna ger mindre bromsmoment.
Motsols vridning ger större bromsmoment.
OBS! Vrid fjädrarna lika mycket.
hfa8i1sa
- 12 -
SE
3.4 Anslutningar
3.4.1 Allmänt
S PEK ansluts av behörig person. Se bruksanvisning 0460 948 xxx,
0460 949 xxx, 0459 839 036.
S För anslutning av A6 GMH se bruksanvisning 0460 671 xxx.
S För anslutning av A6 PAV se bruksanvisning 0460 670 xxx.
3.4.2 Svetsautomat A6TF F1, A6TF F1 Twin (Pulverbågsvetsning, UP)

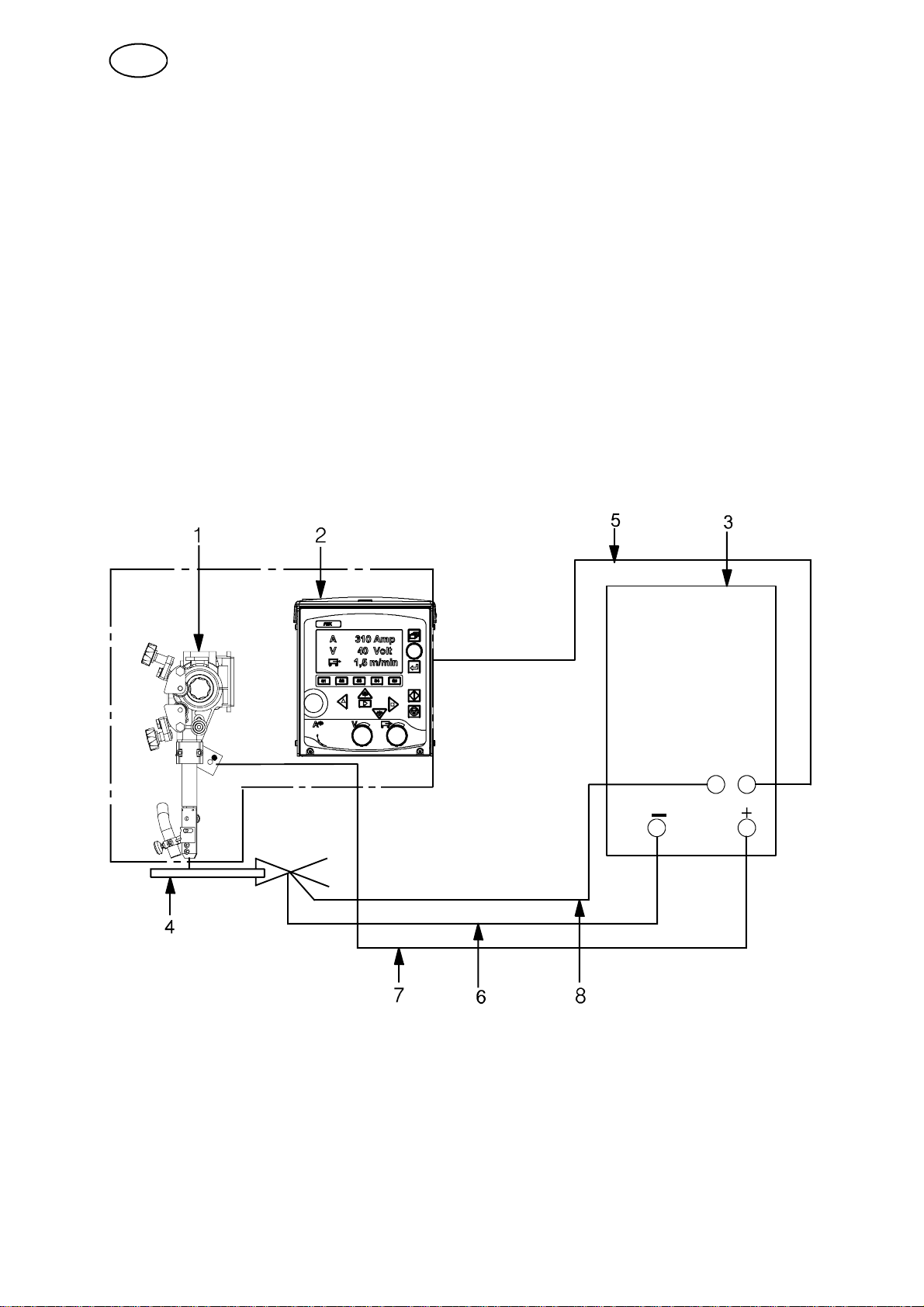

1. Anslut manöverkabel (5) mellan svetsströmkälla (3) och manöverlåda PEK (2).
2. Anslut återledaren (6) mellan svetsströmkälla (3) och arbetsstycke (4).
3. Anslut svetskabel (7) mellan svetsströmkälla (3) och svetsautomat (1).
4. Anslut mätledning (8) mellan svetsströmkälla (3) och arbetsstycke (4).
hfa8i1sa
- 13 -
SE
4 DRIFT
4.1 Allmänt
VARNING:
Har Du läst och förstått säkerhetsinformationen?
Om så ej är fallet får maskinen inte tas i bruk!
Allmänna säkerhetsföreskrifter för handhavande av denna utrustning finns på
sidan 5. L äs dessa innan du an vän d er utrustningen.
Återledare
Innan igångkörning, kontrollera att återledaren är ansluten. Se sidan 13.
hfa8o1sa
- 14 -
SE

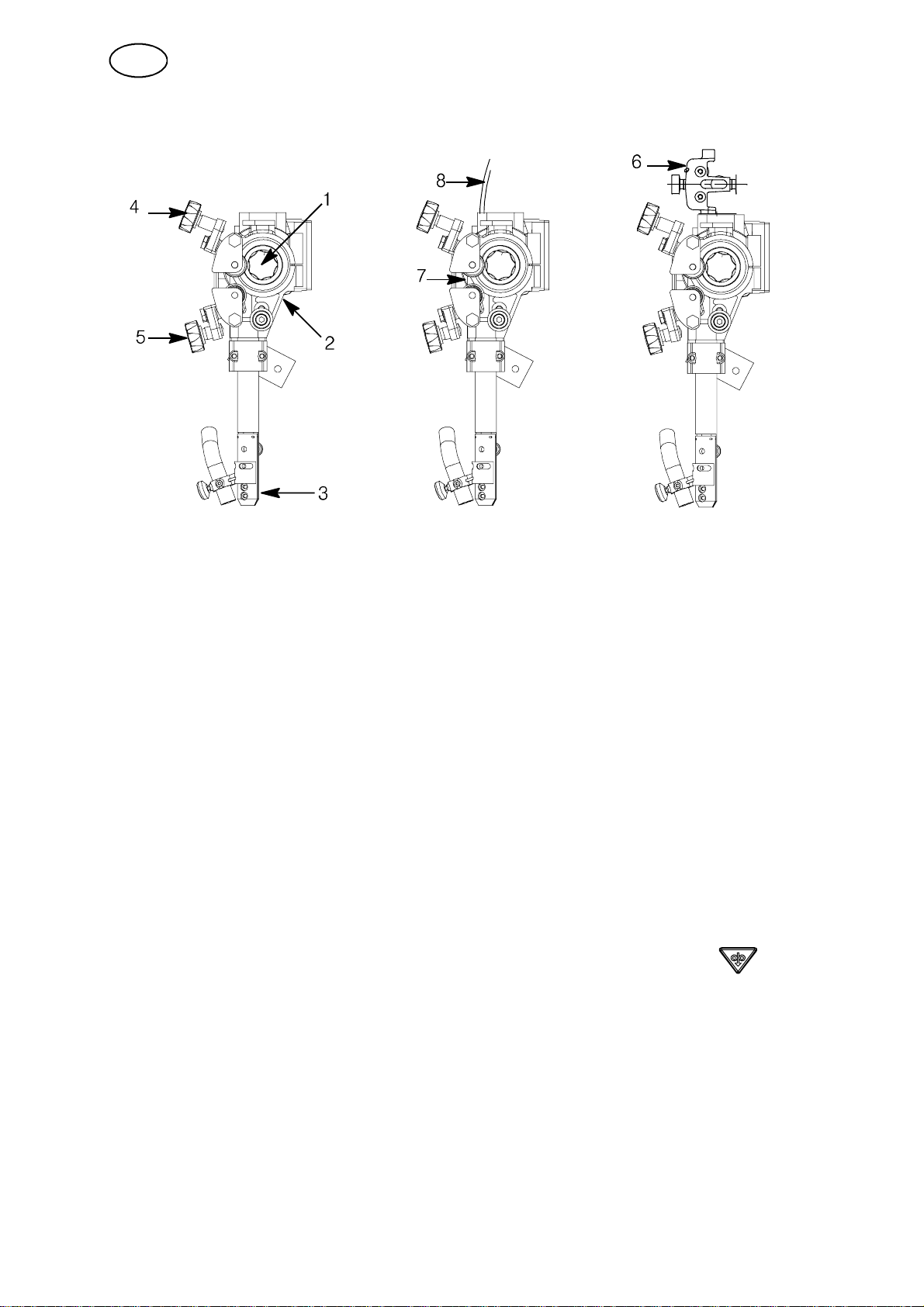

4.2 Laddning av svetstråd (A6TF F1/ A6TF F1 Twin)
1. Montera trådtrumman enligt anvisning på sidan 12.
2. Kontrollera att matarrulle (1) och kontaktbackar resp. kontaktmunstycken (3) har
rätt dimension för vald tråddimension.
3. För A6TF F 1 Twin:
S Mata in svetstråden i trådledaren (8).
4. Vid svetsning med klen tråd:
S Mata in svetstråden i klentrådsriktverket (6).
Se till att riktverkan är rätt inställd så att tråden kommer rakt ut genom
kontaktbackarna resp kontaktmunstycket (3).
5. Dra fram trådens ände genom trådmatarverket (2).
S Vid tråd med större diameter än 2 mm: räta ut 0,5 m av tråden och m ata ned
den för hand genom trådmatarverket.
6. Placera trådänden i matarrullens (1) spår.
7. Ställ in trådtrycket mot matarrullen med ratt (4).
S OBS! Spänn ej hårdare än säker matning erhålls.
8. Mata fram tråden 30 m m nedanför kontaktbackarna genom att trycka
manöverlåda PEK.
på
9. Rikta tråden genom justering på ratt (5).
S Använd alltid styrrör (7) för säker matning av klen tråd (1,6 - 2,5 mm).
hfa8o1sa
- 15 -
Loading...
