A6 Mastertrac
A6TF F1/ A6TF F1 Twin
Návod k používání
Valid for serial no. 940-xxx-xxxx0449 265 2009-10-05461
ČESKY 4................................................
Výrobce si vyhrazuje právo na zmĕnu údajű bez předcházejiciho upozomĕni.
-- 2 --
3
ČESKY
1 BEZPEČNOST 5.....................................................
2ÚVOD 8.............................................................
2.1 Všeobecné informace 8......................................................
2.2 Svařovací metoda 8.........................................................
2.3 Definice 8..................................................................
2.4 Horizontální svařování 8.....................................................
2.5 Technické údaje 9...........................................................
2.6 Hlavní díly A6TF F1 (SAW), A6TF F1 Twin (SAW) 10.............................
2.7 Popis hlavních částí 11.......................................................
3 INSTALACE 12.......................................................
3.1 Všeobecné informace 12......................................................
3.2 Montáž 12...................................................................
3.3 Seřízení brzdového kotouče12................................................
3.4 Připojení 13.................................................................
4 ČINNOST 14..........................................................
4.1 Všeobecné informace 14......................................................
4.2 Zavádění svařovacího drátu (A6TF F1/ A6TF F1 Twin) 15.........................
4.3 Výměna podávací kladky (A6TF F1/ A6TF F1 Twin) 16............................
4.4 Kontaktní zařízení pro svařování pod tavidlem 17.................................
4.5 Doplňování tavidlového prášku (obloukové svařování pod tavidlem) 18..............
4.6 Přeprava svařovacího automatu 19.............................................
4.7 Konverze A6TF F1/ A6TF F1 Twin
(obloukové svařování pod tavidlem) na svařování MIG/MAG 19....................
4.8 Konverze A6TF F1 (obloukové svařování pod tavidlem) na dvojitý oblouk 19.........
5 ÚDRŽBA 20..........................................................
5.1 Všeobecné informace 20......................................................
5.2 Denně 20...................................................................
5.3 Periodicky 20................................................................
6ODSTRAŇOVÁNÍ PORUCH 21.........................................
6.1 Všeobecné informace 21......................................................
6.2 MOŽNÉ ZÁVADY 21.........................................................
7 OBJEDNÁVÁNÍ NÁHRADNÍCH DÍLŮ 21.................................
ROZMĚROVÝ VÝKRES 25................................................
SEZNAM NÁHRADNÍCH DÍLŮ 27..........................................
TOCj
-- 4 --
CZ
1BEZPEČNOST
Uživatelé svářecího zařízení ESAB mají konečnou odpovĕdnost za zajištění, že každý, kdo pracuje na tomto zařízení nebo v jeho blízkosti, dodržuje všechna relevantní
bezpečnostní opatření. Bezpečnostní opatření musí splňovat požadavky, které se
týkají tohoto druhu svářecího zařízení. Vedle standardních bezpečnostních opatření,
která se vztahují na toto pracoviště, dodržujte i následující doporučení.
Veškeré práce musí provádět zaškolený personál, který je s provozem tohoto svářecího zařízení důkladně seznámen. Nesprávné používání tohoto zařízení může vést k
nebezpečným situacím, které mohou mít za následek zranění obsluhy a poškození
zařízení.
1. Každý, kdo používá toto svářecí zařízení, musí být seznámen:
S s jeho obsluhou,
S sumístěním nouzových vypínačů,
S s jeho funkcí,
S spříslušnými bezpečnostními opatřeními,
S se svářením.
2. Obsluha musí zajistit, aby:
S se při spuštění tohoto zařízení v jeho pracovním prostoru nenacházela
žádná neoprávně
autorizovaná osoba,
S při zapáleném oblouku nebyl nikdo bez příslušné ochrany.
S v pracovním prostoru/pracovním rozsahu nejsou žádné předměty.
3. Pracoviště musí být:
S vhodné pro daný účel,
S bez průvanu.
4. Pomůcky osobní ochrany:
S vždy noste doporučené ochranné pomůcky, jako jsou ochranné brýle,
nehořlavý oděv a ochranné rukavice. Pozor! Přĭ výměně drátu nepoužívejte
ochranné rukavice.
S nenoste volné doplňky, jako jsou šály, náramky, kroužky atp., o které byste
se mohli zachytit nebo si jimi způsobit popáleniny.
ná
5. Ochrana před dalšími riziky
S Prachové částice určité velikosti mohou býtpročlověka škodlivé.
Pro eliminaci tohoto rizika by tudíž mělbýtzajištěn ventilační systém a
zařízení na odsávání.
S Při výměně drátové cívky postupujte maximáln
by mohl způsobit zranění osob.
- 5 -
SafeArcT CZ
ě opatrně, jelikož konec drátu
CZ
6. Všeobecná bezpečnostní opatření:
S ujistěte se, že zpětný vodič je bezpečně připojen,
S práci na vysokonapěťovém zařízení smí provádět pouze kvalifikovaný
elektrikář,
S po ruce musí být jasně označené vhodné hasicí zařízení.
S Mazání a údržba zařízení se nesmí provádět za provozu zařízení.
Dávejte pozor na toto:
S Spojka setrvačníku převodů musí být v uzamčené poloze.
S Pokud obsluha opustí stroj, musí být zaparkován pomocí bloků umístěnými
před koly, aby se nezačal náhodně pohybovat.
S Před zahájením prací se ujistěte,žejesvařovací automat stabilní.
S Umístění svařovací hlavy a svitku drátu má vliv na těžiště stroje.
Těžiště,kteréjepříliš vysoko, znamená, že svař
S Spotřeba drátu a tavidla způsobuje posun rozložení hmotnosti při svařování.
ovací stroj je nestabilní.
VÝSTRAHA! Riziko rozdrcení!
Pří výměně drátu, podávacích kladek a cívek drátu nepoužívejte ochranné
rukavice.
SafeArcT CZ
- 6 -
CZ
SVÁŘENÍ A ŘEZÁNÍ OBLOUKEM MŮŽE BÝT VAŠEMU ZDRAVÍ A ZDRAVÍ
JINÝCH OSOB NEBEZPEČNÉ. PŘI SVÁŘENÍ DODRŽUJTE BEZPEČNOSTNÍ
OPATŘENÍ. VYŽÁDEJTE SI BEZPEČNOSTNÍ PŘEDPISY SVÉHO
ZAMĚSTNAVATELE, KTERÉ BY MĚLY VYCHÁZET Z UPOZORNĚNÍ VÝROBCE
NA NEBEZPEČÍ.
ÚRAZ ELEKTRICKÝM PROUDEM - může způsobit smrt
S Nainstalujte a uzemněte svářecí jednotku v souladu s příslušnými předpisy.
S Nedotýkejte se elektrického obvodu ani elektrod pod proudem nechráněnou
pokožkou, vlhkými rukavicemi ani vlhkým oděvem.
S Izolujte se od uzemněníaodsvářeného předmětu.
S Ujistěte se, že vaše pracovní poloha je bezpečná.
KOUŘ A PLYNY - mohou být zdraví nebezpečné
S Držte svoji hlavu stranou od plynných zplodin sváření.
S Používejte ventilaci, odsávání u oblouku nebo obojí, aby se plynné zplodiny
sváření nedostaly do oblasti vašeho dýchání a do celého prostoru.
PAPRSKY ELEKTRICKÉHO OBLOUKU - mohou způsobit poranění očía
popálení pokožky
S Chraňte svůjzrakatě
lo. Používejte správné ochranné štíty a ochranné brýle a
noste ochranný oděv.
S Chraňte osoby v okolí ochrannými štíty nebo vhodnými závěsy.
NEBEZPEČÍ POŽÁRU
S Jiskry (spršky žhavého kovu) mohou způsobit požár. Zajistěte, aby v blízkosti
nebyly žádné hořlavé materiály.
HLUK - nadměrnýhlukmůže poškodit sluch
S Chraňte si uši. Noste tlumiče nebo jinou ochranu sluchu.
S Varujte osoby v okolí před tímto nebezpečím.
VADNÁ FUNKCE
S vpřípadě vadné funkce si přivolejte na pomoc odborníka.
SafeArcT CZ
PŘED INSTALACÍ A POUŽÍVÁNÍM SI TENTO NÁVOD K
OBSLUZE PROSTUDUJTE A UJISTĚTE SE, ŽE MU ROZUMÍTE.
CHRAŇTE SEBE I OSTATNÍ!
- 7 -
CZ
2ÚVOD
2.1 Všeobecné informace
Svařovací automaty A6T F1/ A6TF F1 Twin jsou určeny pro obloukové svařování
tupých a koutových svarů pod tavidlem (SAW).
Veškerá další použití jsou zakázána.
Mají se používat společně s řídicí jednotkou, PEK a zdroji svařovacího proudu
společnosti ESAB LAF nebo TAF.
2.2 Svařovací metoda
2.2.1 Obloukové svařování pod tavidlem (SAW)
S Svařování pod tavidlem pro malé zatížení.
Svařování pod tavidlem, pro malé zatížení, s konektorem Ř 20 mm umožňuje
zatížení až 800 A (100 %).
S Svařování pod tavidlem pro velké zatížení
Svařování pod tavidlem s velkým výkonem, s konektorem o Ø 35 mm, který
umožňuje zatížení až 1500 A.
Tato verze je vybavena podávacími kladkami pro svařování jednoduchého nebo
dvojitého drátu (dvojitý oblouk). Pro drát s tavidlovým jádrem je k dispozici speciální
rýhovaná kladka, která zaručuje podávání rovného drátu bez rizika, že se z důvodu
vysokého tlaku při podávání zdeformuje.
2.3 Definice
Svařování SAW Svarová housenka je při svařování chráněna povlakem
tavidla.
SAW, pro malé
zatížení
Vysoký výkon SAW Tato verze umožňuje zatížení až 1500 A (100 %) a
Tato verze umožňuje zatížení až 800 A (100 %) a
svařování s tenkým drátem.
svařování se silným drátem.
Svařování dvojitým
obloukem
Svařování se dvěma dráty v jedné svařovací hlavě.
2.4 Horizontální svařování
Svařovací automaty jsou určeny k horizontálnímu svařování.
Nesmí se používat ke svařování na nakloněných rovinách.
hfa8d1ja
- 8 -
CZ
2.5 Technické údaje
A6TF F1 A6TF F1 Twin
Napájecí napětí 42 V AC 42 V AC
Přípustné zatížení při 100 %: 1500 A 1500 A
Rozměry drátu:
pevný jednoduchý drát
dutý drát
pevný dvojitý drát
Rychlost podávání drátu, max. 4m/min 4m/min
Brzdný moment brzdného kotouče 1,5 Nm 1,5 Nm
Rychlost posunu 0,1-2,0 m/min 0,1-2,0 m/min
Max. hmotnost drátu 30 kg 30 kg
Objem nádrže tavidla
(nesmí být naplněna předehřátým tavidlem)
Hmotnost (kromě drátu a tavidla) 110 kg 140 kg
Třída krytí: IP10 IP10
Klasifikace EMC Třída A Třída A
3,0-6,0 mm
3,0-4,0 mm
2x2,0-3,0 mm
10 l 10 l
3,0-6,0 mm
3,0-4,0 mm
2x2,0-3,0 mm
hfa8d1ja
- 9 -
CZ
2.6 Hlavní díly A6TF F1 (SAW), A6TF F1 Twin (SAW)
1. Vozík
2. Unašeč
3. Jednotka podávání drátu
4. Souprava saní, manuální
5. Konektor
6. Motor s převodem
(A6 VEC)
7. Podavač tavidla
Viz strana 11, kde najdete popis hlavních částí.
8. Trubice pro tavidlo
9. Tavidlová tryska
10. Vodítko drátu
hfa8d1ja
- 10 -
CZ
2.7 Popis hlavních částí
2.7.1 Vozík
Vozík má pohon čtyř kol. Lze ho zajistit pomocí uzamykací páky (1).
2.7.2 Unašeč
K unašeči je mimo jiné připojena řídicí jednotka, jednotka podávání drátu a podavač
tavidla.
2.7.3 Jednotka Podávání Drátu
Jednotka se používá pro vedení a podávání svařovacího drátu dolů do konektoru.
2.7.4 Ruční saně
Horizontální a vertikální poloha svařovací hlavy se upravuje pomocí lineárních saní.
Otáčivý pohyb lze volně upravit pomocí rotačních saní.
2.7.5 Konektor
Přenáší při svařování svařovací proud do drátu.
2.7.6 Motor s převodem (A6 VEC)
Motor se používá pro podávání svařovacího drátu.
Více informací o A6 VEC najdete v návodu k obsluze 0443 393 xxx.
2.7.7 Podavač tavidla / Trubice pro tavidlo / Tavidlová tryska
Tavidlo se plní do podavače tavidla a potom se trubicí pro tavidlo a tavidlovou
tryskou přenáší do svařovaného kusu.
Množství podávaného tavidla se řídí pomocí tavidlového ventilu připevněného k
podavači tavidla.
Viz Doplňování tavidla na straně 18.
hfa8d1ja
- 11 -
CZ
3 INSTALACE
3.1 Všeobecné informace
Instalaci musí provést odborník.
UPOZORNĚNÍ
Rotační části mohou způsobit zranění, buďte opatrní.
3.2 Montáž
3.2.1 Drátová cívka (příslušenství)
Drátová cívka (1)jepřipevněná na brzdném kotouči(2).
UPOZORNĚNÍ
Aby se zabránilo spadnutí cívky z kotouče:
S
Uzamkněte cívku na kotoučiotočením červeného knoflíku,
jak je uvedeno na výstr ažné nálepce vedle kotouče.
3.3 Seřízení brzdového kotouče
Brzdový kotouč je při dodání seřízen. Pokud je nutné jeho
přenastavení, postupujte podle pokynů dole. Seřiďte
brzdový kotouč tak, aby byl drát při zastavení podávání
lehce uvolněný.
S Seřízení brzdného momentu:
S Otočte červenou rukojeť do
zablokované polohy.
S Vsuňte do pružin v kotouči šroubovák.
Pro snížení brzdného momentu otočte pružinami po směru hodinových ručiček.
Pro zvýšení brzdného momentu otočte pružinami proti směru hodinových
ručiček.
Poznámka. Otočte oběma pružinami stejně.
hfa8i1ja
- 12 -
CZ
3.4 Připojení
3.4.1 Všeobecné informace
S PEK musí zapojit kvalifikovaná osoba. Viz návod k obsluze
0460 948 xxx, 0460 949 xxx, 0459 839 036.
S Informace o připojení A6 GMH, najdete v návodu k obsluze 0460 671 xxx.
S Informace o připojení A6 PAV, najdete v návodu k obsluze 0460 670 xxx.
3.4.2 Svařovací automat A6TF F1/ A6TF F1 Twin
(Obloukové svařování pod tavidlem, SAW)
1. Připojte řídicí kabel (5) mezi zdroj proudu (3)ařídicí jednotku PEK (2).
2. Připojte zpětný kabel (6) mezi zdroj proudu (3) a svařovaný kus (4).
3. Připojte svařovací kabel (7) mezi zdroj proudu (3) a svařovací automat (1).
4. Připojte měřicí kabel (8) mezi zdroj proudu (3) a svařovaný kus (4).
hfa8i1ja
- 13 -
CZ
4 ČINNOST
4.1 Všeobecné informace
Pozor:
Přečetli jste si bezpečnostní informace a
rozumíte jim ?
Předtím nesmíte se strojem pracovat !
Obecné bezpečnostní předpisy platné pro manipulaci se zařízením najd ete na
str. 5. Před používáním zařízenísijedůkladně přečtěte!
Zpětný kabel
Před zahájení svařování zkontrolujte, zda je připojený zpětný kabel.
Viz strana 13.
hfa8o1ja
- 14 -
CZ

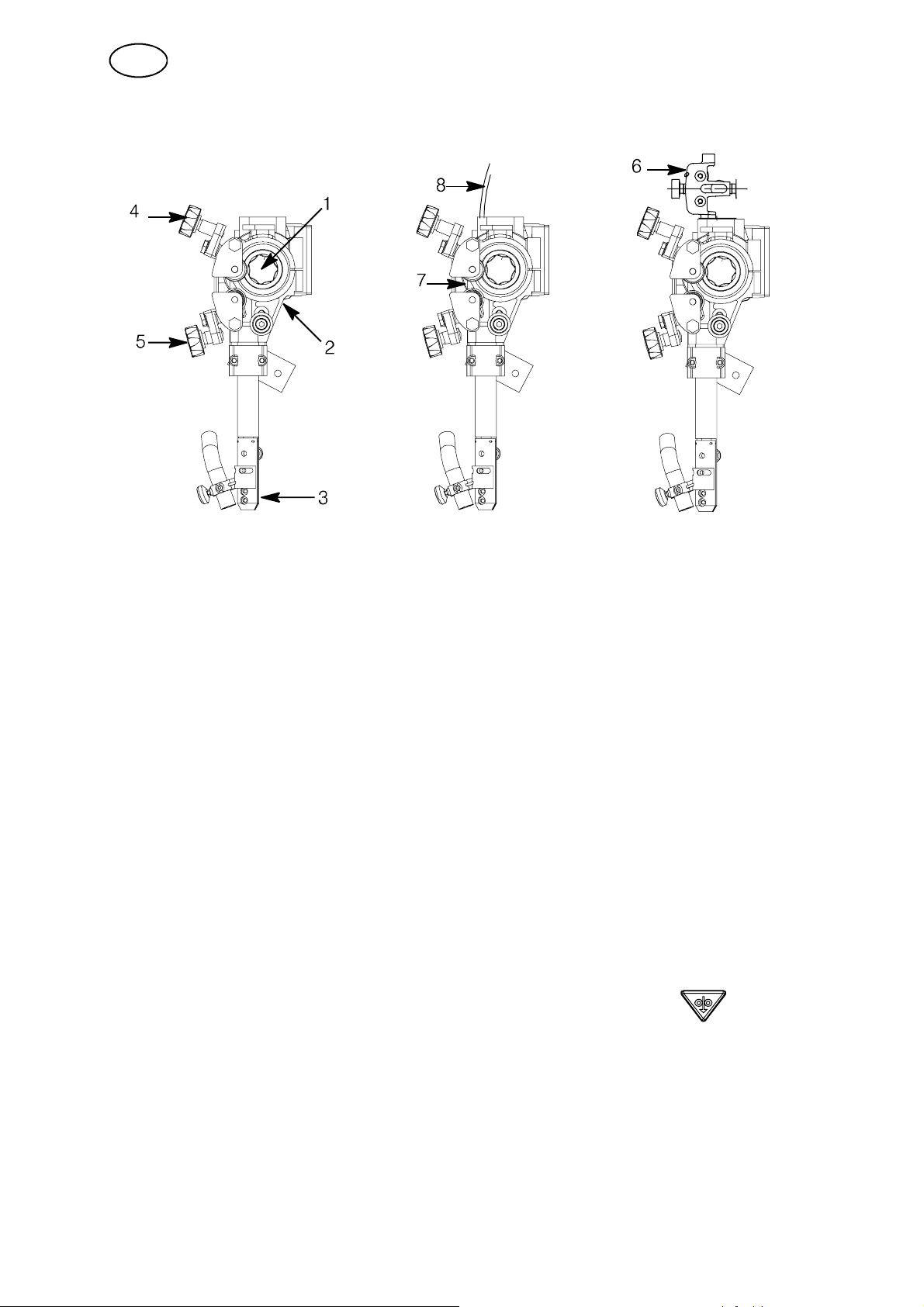

4.2 Zavádění svařovacího drátu (A6TF F1/ A6TF F1 Twin)
1. Přimontujte drátovou cívku podle pokynů na straně 12.
2. Zkontrolujte, zda mají podávací kladka (1) a kontaktní čelist nebo kontaktní
špička (3) vzhledem ke zvolenému průměru drátu správný rozměr.
3. Pro A6TF F1 Twin:
S Podávejte drát přes vodítko drátu (8).
4. Při svařování s jemným drátem:
S Podávejte drát přes jednotku podávání jemného drátu (6).
Ujistěte se, že rovnačka je správně seřízená, aby drát vycházel přímo přes
kontaktní čelisti nebo kontaktní špičku (3).
5. Přetáhněte konec drátu přes rovnačku (2).
S Udrátusprůměrem větším než 2 mm vyrovnejte 0,5 m drátu a zaveďte ho
ručně přes rovnačku.
6. Vložte konec drátu do drážky podávací kladky (1).
7. Nastavte napnutí drátu na podávací kladce pomocí knoflíku (4).
S Poznámka! Nenastavujte vě
rovnoměrného podávání.
tší napnutí, než je potřebné pro dosažení
8. Podávejte drát dopředu 30 mm pod kontaktní špičkou stisknutím řídicí
jednotky PEK.
9. Namiřte drát nastavením knoflíku (5).
S Pro zajištění rovného podávání jemného drátu (1,6 - 2,5 mm) používejte vždy
vodicí trubici (7).
hfa8o1ja
- 15 -
Loading...
