A6 Mastertrac
A6TF F1/ A6TF F1 Twin
Navod na pouitie
Valid for serial no. 940-xxx-xxxx0449 265 2009-10-05461
SLOVENSKY 4...........................................
Výrobca si vyhradzuje právo na uskutočnenie zmien bez upovedomenia.
-- 2 --
3
SLOVENSKY
1 BEZPEČNOSŤ 5....................................................
2ÚVOD 8............................................................
2.1 Všeobecne 8.............................................................
2.2 Metóda zvárania 8........................................................
2.3 Definície 8...............................................................
2.4 Horizontálne zváranie 8....................................................
2.5 Technické údaje 9.........................................................
2.6 Hlavné súčasti A6TF F1 (SAW), A6TF F1 Twin (SAW) 10.......................
2.7 Popis hlavných súčastí 11...................................................
3 INŠTALÁCIA 12......................................................
3.1 Všeobecne 12.............................................................
3.2 Montáž 12.................................................................
3.3 Nastavenie brzdového náboja 12.............................................
3.4 Pripojenia 13..............................................................
4 PREVÁDZKA 14.....................................................
4.1 Všeobecne 14.............................................................
4.2 Nakladanie zváracieho drôtu (A6TF F1/ A6TF F1 Twin) 15.......................
4.3 Výmena podávacej kladky (A6TF F1/ A6TF F1 Twin) 16.........................
4.4 Kontaktné zariadenie pre zváranie pod tavivom 17..............................
4.5 Dopĺňanie taviva (Zváranie pod tavivom) 18....................................
4.6 Preprava automatického zváracieho stroja 19..................................
4.7 Prestavba A6TF F1/ A6TF F1 Twin
(zváranie pod tavivom) na zváranie MIG/MAG 19...............................
4.8 Prestavba A6TF F1 (zváranie pod tavivom) na dvojitý oblúk 19...................
5 ÚDRŽBA 20.........................................................
5.1 Všeobecne 20.............................................................
5.2 Denne 20.................................................................
5.3 Pravidelne 20..............................................................
6 RIEŠENIE PROBLÉMOV 21...........................................
6.1 Všeobecne 21.............................................................
6.2 MOŽNÉ CHYBY 21........................................................
7 OBJEDNÁVANIE NÁHRADNÝCH DIELOV 21...........................
ROZMEROVÝ VÝKRES 25...............................................
ZOZNAM NÁHRADNÝCH DIELOV 27.....................................
TOCk
-- 4 --
SK
1BEZPEČNOSŤ
Používatelia zváracích zariadení ESAB majú konečnú zodpovednosť za
dodržiavanie platných bezpečnostných opatrení zo strany všetkých osôb, ktoré so
zariadením pracujú alebo sa nachádzajú v jeho blízkosti. Bezpečnostné opatrenia
musia spĺňať požiadavky zodpovedajúce tomuto typu zváracieho zariadenia.
Odporúčame dodržiavať okrem predpisov a noriem platných pre dané pracovisko aj
ďalej uvedené odporúčania.
Všetky práce môžu vykonávať iba zaškolení pracovníci, dôkladne oboznámení s
prevádzkou zváracieho zariadenia. Nesprávna obsluha zariadenia môže viesť ku
vzniku nebezpečných situácií, následkom ktorých môže dôjsť k úrazu obsluhy alebo
k poškodeniu zariadenia.
1. Každý, kto používa zváracie zariadenie, musí byť oboznámený:
S s jeho prevádzkou,
S umiestnením núdzových vypínačov,
S princípom jeho činnosti,
S platnými bezpečnostnými opatreniami,
S zváraním.
2. Obsluha musí zabezpečiť:
S aby sa pri uvádzaní do činnosti v pracovnej zóne zariadenia nenachádzala
žiadna nepovolaná osoba;
S aby sa pri zapálení oblúka každý chránil.
S v pracovnej oblasti/pracovnom okruhu sa nenachádzajú žiadne objekty.
3. Pracovisko musí byť:
S vhodné na daný účel,
S bez prievanov.
4. Osobné bezpečnostné pomôcky
S Vždy používajte odporúčané osobné bezpečnostné pomôcky, ako sú
ochranné okuliare, nehorľavý odev, ochranné rukavice. Poznámka! Pri
výmene drôtu noste ochranné rukavice.
S Nenoste voľné doplnky odevu, ako sú šály, náramky, prstene atď
môžu zachytiť alebo spôsobiť popáleniny.
5. Ochrana pred inými rizikami
., ktoré sa
S Prachové častice určitej veľkosti môžu byť nebezpečné pre človeka.
Z dôvodu zabránenia tomuto riziku sa musí zabezpečiť nejaký ventilačný
systém a extraktor.
S Pri výmene navíjacieho bubna buďte nadmieru opatrní, pretože koniec drôtu
môže spôsobiť poranenie.
SafeArcT SK
- 5 -
SK
6. Základné bezpečnostné opatrenia
S Dbajte na bezpečné pripojenie spätného kábla.
S Práce na vysokonapäťových zariadeniach môže vykonávať iba
kvalifikovaný elektrikár.
S Vhodný hasiaci prístroj musí byť jasne označený a musí byť poruke.
S Počas prevádzky sa zariadenie nesmie premazávať apočas prevádzky je
zakázané uskutočňovať údržbu.
Držte sa nasledujúcich pokynov:
S Voľnobežná spojka prevodovky musí byť v uzamknutej polohe.
S Pretože, ak operátor opustí stroj, musí byť tento zaparkovaný s blokmi pred
kolesami, aby sa zabránilo náhodnému pohybu stroja.
S Pred zapnutím sa uistite, že automatické zváracie zariadenie nie je
nestabilné.
S Pretože umiestnenie zváracej hlavy a navíjačky drôtu ovplyvňuje ťažisko
stroja.
Príliš vysoké ťažisko predstavuje nestabilné zváracie zariadenie.
S Pretože spotreba drôtu a tavidla spôsobuje presúvanie rozloženia hmotnosti
počas zvárania.
VÝSTRAHA! Riziko rozdrcení!
Pří výměně drátu, podávacích kladek a cívek drátu nepoužívejte ochranné
rukavice.
SafeArcT SK
- 6 -
SK
UPOZORNENIE
OBLÚKOVÉ ZVÁRANIE A REZANIE MÔŽE SPÔSOBIŤ ÚRAZ VÁM I INÝM
OSOBÁM. PRI ZVÁRANÍ DODRŽIAVAJTE BEZPEČNOSTNÉ OPATRENIA.
VYŽIADAJTE SI OD SVOJHO ZAMESTNÁVATEĽA PRAVIDLÁ BEZPEČNOSTI PRI
PRÁCI ZALOŽENÉ NA ÚDAJOCH VÝROBCU O KONKRÉTNYCH RIZIKÁCH.
ÚDER ELEKTRICKÉHO PRÚDU - Dokáže zabíjať
S Nainštalujte a uzemnite zváraciu jednotku v súlade s platnými normami.
S Nedotýkajte sa vodivých elektrických častí ani elektród nechránenou kožou,
vlhkými rukavicami ani vlhkým odevom.
S Dbajte, aby ste boli izolovaní od uzemnenia aj od zváraného obrobku.
S Dbajte na zaujatie bezpečnej pracovnej polohy.
DYM A PLYNY - Môžu byť zdraviu nebezpečné
S Nevystavujte tvár ani hlavu pôsobeniu dymu.
S Dym a plyny odvádzajte z dýchacieho pásma a z pracovného priestoru
vetraním, odsávaním od oblúka alebo použitím oboch týchto možností.
ŽIARENIE OBLÚKA - Môže spôsobiť poškodenie zraku a popáleniny.
S Chráňte si oči i telo. Používajte správny zvárací štít a filtračné sklo a noste
ochranné odevy.
S Okoloidúcich chráňte vhodnými štítmi alebo závesmi.
NEBEZPEČENSTVO POŽIARU
S Iskry (odstrekujúci kov) môžu spôsobiť požiar. Preto vždy dbajte, aby sa v
blízkosti nenachádzali žiadne horľavé materiály.
HLUK - Nadmerný hluk môže poškodiť sluch
S Chráňte si uši. Noste chrániče uší alebo iné prostriedky na ochranu sluchu.
S Okoloidúcich upozornite na hroziace riziko.
PORUCHA
S V prípade poruchy sa obráťte o na odborníka.
PRED INŠTALOVANÍM ALEBO UVÁDZANÍM DO ČINNOSTI
SI PREČÍTAJTE NÁVOD NA OBSLUHU A PRESVEDČTE
SA, ČI STE MU POROZUMELI.
SafeArcT SK
CHRÁŇTE SEBA A OSTATNÝCH!
- 7 -
SK
2ÚVOD
2.1 Všeobecne
Automatické zváracie stroje A6TF F1/ A6TF F1 Twin sú určené na zváranie tupých
a kútových spojov pod tavivom (SAW).
Akékoľvek iné použitie je zakázané.
Sú určené na použitie spolu s ovládacou skriňou PEK a zváracími zdrojmi firmy
ESAB LAF alebo TAF.
2.2 Metóda zvárania
2.2.1 Zváranie pod tavivom (SAW)
S Zváranie pod tavivom s malým zaťažením.
Zváranie pod tavivom s malým zaťažením s konektorom s Ø 20 mm dovoľuje
zaťaženie až do 800 A (100 %).
S Zváranie pod tavivom s veľkým zaťažením
Zváranie pod tavivom s veľkým zaťažením s Ø 35 mm konektorom, ktorý
dovoľuje zaťaženie až 1500 A.
Táto verzia sa dá vybaviť podávacími kladkami pre jedno alebo dvojdrôtové zváranie
(dvojitý oblúk). Špeciálna ryhovaná podávacia kladka je k dispozícii pre plnený drôt,
ktorý zaručuje stabilné podávanie drôtu bez rizika deformácie v dôsledku vysokého
podávacieho tlaku.
2.3 Definície
Zváranie SAW Návar je počas zvárania chránený vrstvou taviva.
SAW s malým
zaťažením
SAW s veľkým
zaťažením
Táto verzia zvláda zaťaženie až do 800 A (100 %) a
zváranie s tenkým drôtom.
Táto verzia zvláda zaťaženie až do 1500 A (100 %) a
zváranie s hrubým drôtom.
Zváranie dvojitým
oblúkom
Zváranie s dvomi drôtmi v jednej zváracej hlave.
2.4 Horizontálne zváranie
Automatické zváracie stroje sú určené na horizontálne zváranie.
Nie sú určené na zváranie na naklo nených rovinách.
hfa8d1ka
- 8 -
SK
2.5 Technické údaje
A6TF F1 A6TF F1 Twin
Napájacie napätie 42 V striedavý prúd 42 V striedavý prúd
Dovolené zaťaženie pri 100 %: 1500 A 1500 A
Rozmery drôtu:
jeden plný drôt
dutý drôt
pevný dvojitý drôt
Rýchlosť podávania drôtu, max 4m/min 4m/min
Brzdný moment brzdového náboja 1,5 Nm 1,5 Nm
Rýchlosť posuvu 0,1-2,0 m/min 0,1-2,0 m/min
Max. hmotnosť drôtu 30 kg 30 kg
Objem zásobníka na tavivo (Nesmie sa plniť
predhriatym tavivom)
Hmotnosť (bez drôtu a taviva) 110 kg 140 kg
Trieda krytia IP10 IP10
EMC klasifikácia Trieda A Trieda A
3,0–6,0mm
3,0–4,0mm
2x2,0–3,0mm
10 l 10 l
3,0–6,0mm
3,0–4,0mm
2x2,0–3,0mm
hfa8d1ka
- 9 -
SK

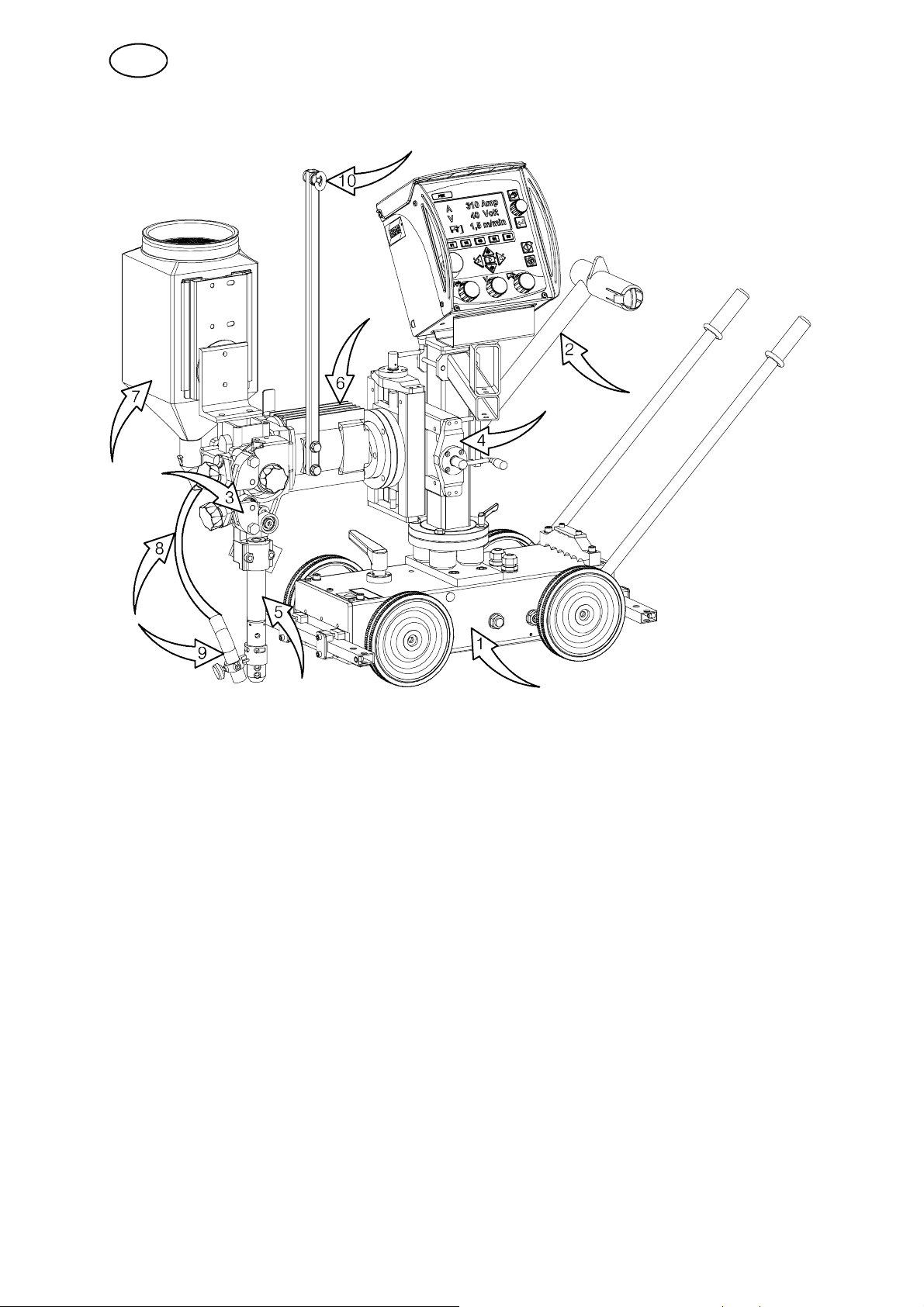

2.6 Hlavné súčasti A6TF F1 (SAW), A6TF F1 Twin (SAW)
1. Vozík
2. Nosič
3. Jednotka podávania drôtu
4. Súprava saní, manuálna
5. Konektor
6. Motor s prevodom
(A6 VEC)
7. Násypka na tavivo
Popis hlavných súčastí si pozrite na strane 11.
8. Rúrkanatavivo
9. Hubica taviva
10. Vedenie drôtu
hfa8d1ka
- 10 -
SK
2.7 Popis hlavných súčastí
2.7.1 Vozík
Vozík je vybavený 4-kolesovým pohonom. Vozík je možné zaistiť pomocou
zaisťovacej páky (1).
2.7.2 Nosič
Ovládacia skriňa, podávač drôtu a násypka taviva musia byť okrem ďalších vecí
namontované na nosiči.
2.7.3 Jednotka Podávania Drôtu
Jednotka sa používa na vedenie a podávanie zváracieho drôtu dolu do konektora.
2.7.4 Ručné posuvné jednotky
Horizontálna a vertikálna poloha zváracej hlavy sa nastavuje pomocou lineárnych
posuvných jednotiek. Uhlový pohyb je možné voľne nastaviť pomocou otočnej
jednotky.
2.7.5 Konektor
Počas zvárania prenáša zvárací prúd do drôtu.
2.7.6 Motor s prevodom (A6 VEC)
Na podávanie zváracieho drôtu sa používa motor.
Ďalšie informácie ohľadne A6 VEC nájdete v návode na obsluhu 0443 393 xxx.
2.7.7 Násypka taviva / Rúrka na tavivo / Hubica taviva
Tavivo sa plní do násypky na tavivo a potom sa cez rúrku na tavivo a hubicu
dopravuje k obrobku.
Množstvo taviva určené na aplikáciu sa kontroluje pomocou tavivového ventilu, ktorý
je namontovaný na násypke na tavivo.
Pozri Dopĺňanie taviva na strane 18.
hfa8d1ka
- 11 -
SK
3 INŠTALÁCIA
3.1 Všeobecne
Inštaláciu musí vyko n a ť odborník.
UPOZORNENIE!
Rotačné časti vás môžu poraniť, buïte opatrný.
3.2 Montáž
3.2.1 Cievka na drôt (Príslušenstvo)
Cievka na drôt (1) je namontovaná na brzdovom náboji (2).
VÝSTRAHA
Aby sa zabránilo cievke spadnút z tŕňa:
S
Uzamknite cievku na tàni otočením červeného gombíku
ako je na výstražnej nálepke nalepenej vedľatŕňa.
3.3 Nastavenie brzdového náboja
Brzdový náboj je pri dodaní nastavený. Ak sa vyžaduje
zmena jeho nastavenia, riaďte sa pokynmi nižšie. Nastavte
brzdový náboj tak, aby bol drôt pri zastavení
podávania mierne povolený.
S Nastavenie brzdného momentu:
S Otočte červenú rúčku do
zablokovanej polohy.
S Zasuňte skrutkovač do pružín v náboji.
Otáčaním pružín v smere hodinových ručičiek znížite brzdný moment
Otáčaním pružín proti smeru hodinových ručičiek zvýšite brzdný moment
Neprehliadnite: Obe pružiny pootočte rovnako.
hfa8i1ka
- 12 -
SK
3.4 Pripojenia
3.4.1 Všeobecne
S PEK musí pripájať kvalifikovaný pracovník. Pozri návod na obsluhu
0460 948 xxx, 0460 949 xxx, 0459 839 036.
S Podrobnosti o pripájaní A6 GMH nájdete v návode na obsluhu 0460 671 xxx.
S Podrobnosti o pripájaní A6 PAV nájdete v návode na obsluhu 0460 670 xxx.
3.4.2 Automatický zvárací stroj A6TF F1/A6TF F1 Twin
(Zváranie pod tavivom (SAW))
1. Pripojte ovládací kábel (5) medzi napájací zdroj (3) a ovládaciu skriňu PEK (2).
2. Pripojte spätný kábel (6) medzi napájací zdroj (3) a obrobok (4).
3. Pripojte zvárací kábel (7) medzi napájací zdroj (3) a zvárací automat (1).
4. Pripojte merací kábel (8) medzi napájací zdroj (3) a obrobok (4).
hfa8i1ka
- 13 -
SK
4 PREVÁDZKA
4.1 Všeobecne
Pozor:
Prečítali ste bezpečnostné informácie
a porozumeli ste im?
Predtým nesmiete pracovať so strojom!
Základné bezpečnostné predpisy pre manipuláciu so zariadením nájd ete na
strane 5. Prečítajte si ich skôr než zariadenie začnete používať!
Spätný kábel
Pred začiatkom zvárania skontrolujte, či je pripojený spätný kábel.
Pozri strana 13.
hfa8o1ka
- 14 -
SK
4.2 Nakladanie zváracieho drôtu (A6TF F1/ A6TF F1 Twin)
1. Cievku na drôt namontujte podľa pokynov na strane 12.
2. Skontrolujte, či má podávacia kladka (1) a kontaktná čeľusť alebo kontaktná
špička (3) správne rozmery pre zvolený priemer drôtu.
3. Pre A6TF F1 Twin:
S Drôt podávajte cez vedenie drôtu (8).
4. Pri zváraní s jemným drôtom:
S Drôt podávajte cez jednotku podávania jemného drôtu (6).
Zaistite, aby bola rovnačka správne nastavená, tak aby drôt vychádzal
priamo cez kontaktné čeľuste alebo kontaktnú špičku (3).
5. Koniec drôtu ťahajte cez rovnačku (2).
S Pre priemer drôtu väčší ako 2 mm; narovnajte 0,5 m drôtu a ručne ho
posuňte dole cez rovnačku.
6. Nájdite koniec drôtu v drážke podávacej kladky (1).
7. Gombíkom nastavte napnutie drôtu na podávacej kladke (4).
S Poznámka: Neuťahujte drôt viac, ako je potrebné na dosiahnutie
rovnomerného podávania.
8. Posuňte drôt dopredu 30 mm pod kontaktnú špičku stlačením
skrini PEK.
9. Drôt nasmerujte nastavením gombíka (5).
S Vždy používajte vodiacu rúrku (7) na zaistenie stabilného podávania jemného
drôtu (1,6 – 2,5 mm).
- 15 -
hfa8o1ka
na ovládacej
Loading...
