ESAB A44 Origo Instruction manual [lt]

LT
Origo
A44
TM
Naudojimo instrukcija
Valid from program version 1.140463 009 092 LT 20120322
1 ĮŽANGA 3...........................................................
1.1 Valdymo skydas A44 3.......................................................
2 „MMA“ SUVIRINIMAS 4..............................................
2.1 Parametrai 4...............................................................
2.2 Simbolių ir funkcijų paaiškinimai 4.............................................
2.3 Paslėptos MMA suvirinimo funkcijos 6.........................................
3 MIG/MAG / FCAW-S SUVIRINIMAS 7..................................
3.1 Parametrai 7...............................................................
3.2 Simbolių ir funkcijų paaiškinimai 7.............................................
4 „TIG“ SUVIRINIMAS 8................................................
4.1 Parametrai 8...............................................................
4.2 Simbolių ir funkcijų paaiškinimai 8.............................................
4.3 Paslėpta TIG suvirinimo funkcija 9.............................................
5 SUVIRINIMO DUOMENŲ ATMINTIS 10..................................
6 DEFEKTŲ KODAI 10..................................................
6.1 Defektų kodų sąrašas 10......................................................
6.2 Defektų kodų apibūdinimai 11..................................................
7 ATSARGINIŲ DALIŲ UŽSAKYMAS 11..................................
UŽSAKYMO NUMERIS 13................................................
TOCq
- 18 -
LT
1 ĮŽANGA
Naudojimo instrukcijoje aprašoma, kaip naudotis A44 valdymo skydais.
PASTABA! Priklausomai nuo to, kuris produktas įtaisytas, skydelio funkcijos gali skirtis.
Bendro pobūdžio informacijos apie veikimą rasite maitinimo šaltinio vartotojo instrukcijoje.
Kai paduodama maitinimo srovė, įrenginys pats automatiškai patikrina šviesos diodus, ekraną, rodomą programinės įrangos versiją. Šiame pavyzdyje programinės įrangos versija yra 0.18.
Naudojimo instrukcijas kitomis kalbomis galima parsisiųsti iš tinklalapio www.esab.com.
1.1 Valdymo skydas A44
Ekranas
Nurodo, kuris parametras yra matomas ekrane (srovė, įtampa arba procentai)
Srovės (A) arba įtampos (V) matavimo reikšmės virinant ekranas.
Parametrų nustatymo rankenėlė (srovė, įtampa arba procentai)
Mygtukai suvirinimo duomenų atminties parametrams. Žr. skyrių 5 .
- 19 -
bi25q
© ESAB AB 2010
LT

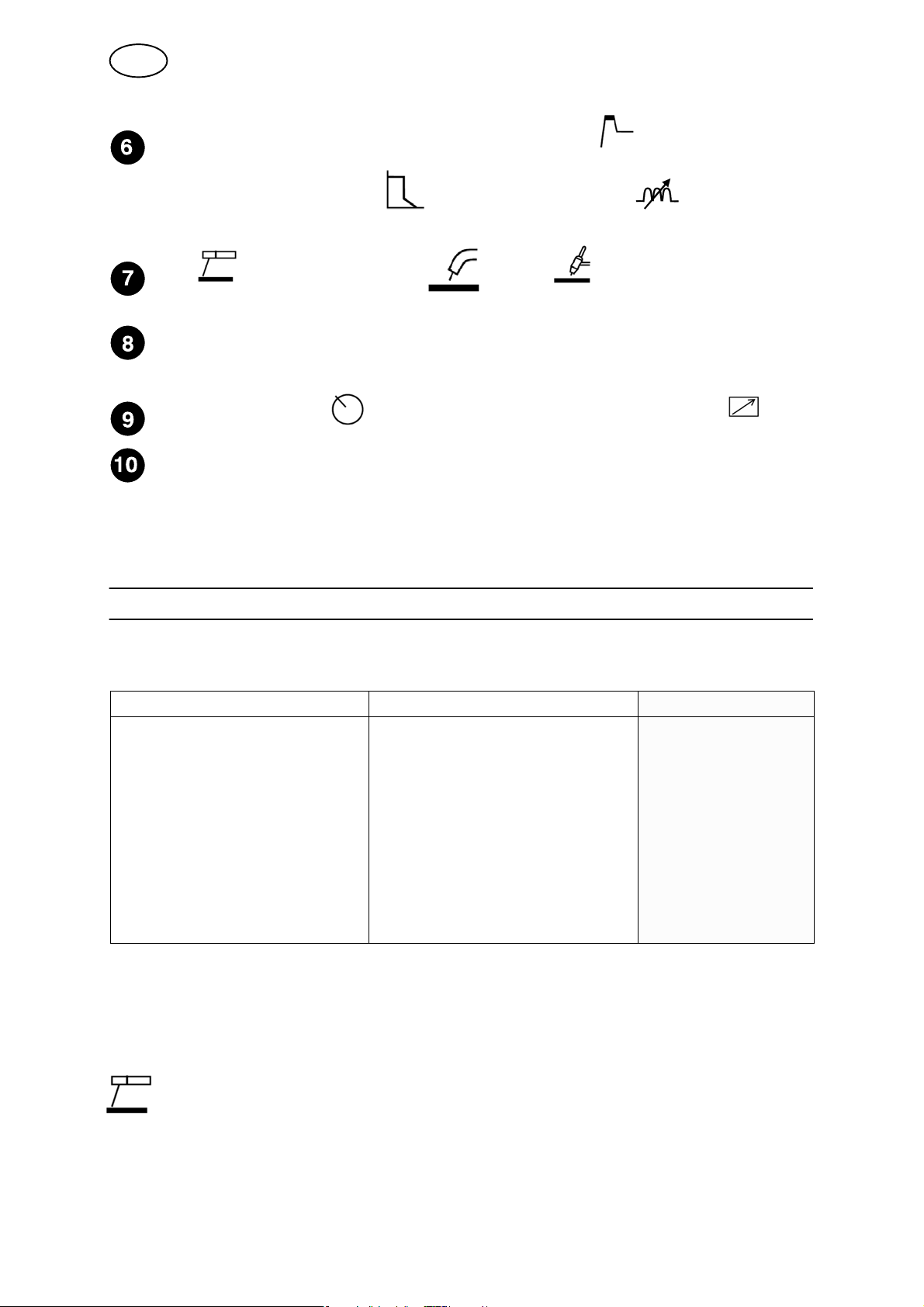

MMA arba indukcinio suvirinimo „Karštojo“ paleidimo arba elektros lanko
slėgio „Elektros lanko jėga“
parametrų pasirinkimas, kai virinama
MIG/MAG metodu
MMA , MIG/MAG, FCAW-S ar TIG suvirinimo metodo
pasirinkimas
Elektrodo tipo „Basic“ (pagrindinis), „Rutile (rutilas)“ arba „Cellulose“ (celiuliozė)
pasirinkimas suvirinant MMA metodu
Nustatymas iš skydo ir nuotolinio valdymo įrenginio prijungimas
VRD funkcijos (sumažintosios atvirosios grandinės) indikatorius.
Išmatuota lanko įtampos V reikšmė ekrane ir suvirinimo srovė A yra aritmetinė vidurkio reikšmė = ištaisyta vidutinė reikšmė.
2 „MMA“ SUVIRINIMAS
2.1 Parametrai
Funkcija Nustatymo intervalas Numatytoji vertë
Srovė 4 A - maks. Veikiantis skydas 0 = Išjungta; 1 = Įjungta 1 Nuotolinio valdymo įrenginys 0 = Išjungta; 1 = Įjungta 9 „Karštasis“ paleidimas 0-99% 0 Elektros lankas 0-99% 5 Suvirinimo duomenų atmintis Suvirinimas lašais Min. srovė VRD - -
1)
Nustatymų skalė priklauso nuo naudojamo maitinimo šaltinio.
2)
Žr. skyrių 5
3)
Paslėptos funkcijos
3)
3)
2)
1 ir 2 ­0 = Išjungta; 1 = Įjungta 0 0-99% -
1)
100 A
2.2 Simbolių ir funkcijų paaiškinimai
Rankinis lankinis suvirinimas su metaliniu elektrodu (MMA
Rankinis lankinis suvirinimas su metaliniu elektrodu (MMA) dar gali būti vadinamas suvirinimu su glaistytuoju elektrodu. Smūgiuojant elektros lanku lydomas elektrodas, o jo danga suformuoja apsauginį šlaką.
bi25q
- 20 -
© ESAB AB 2010
LT

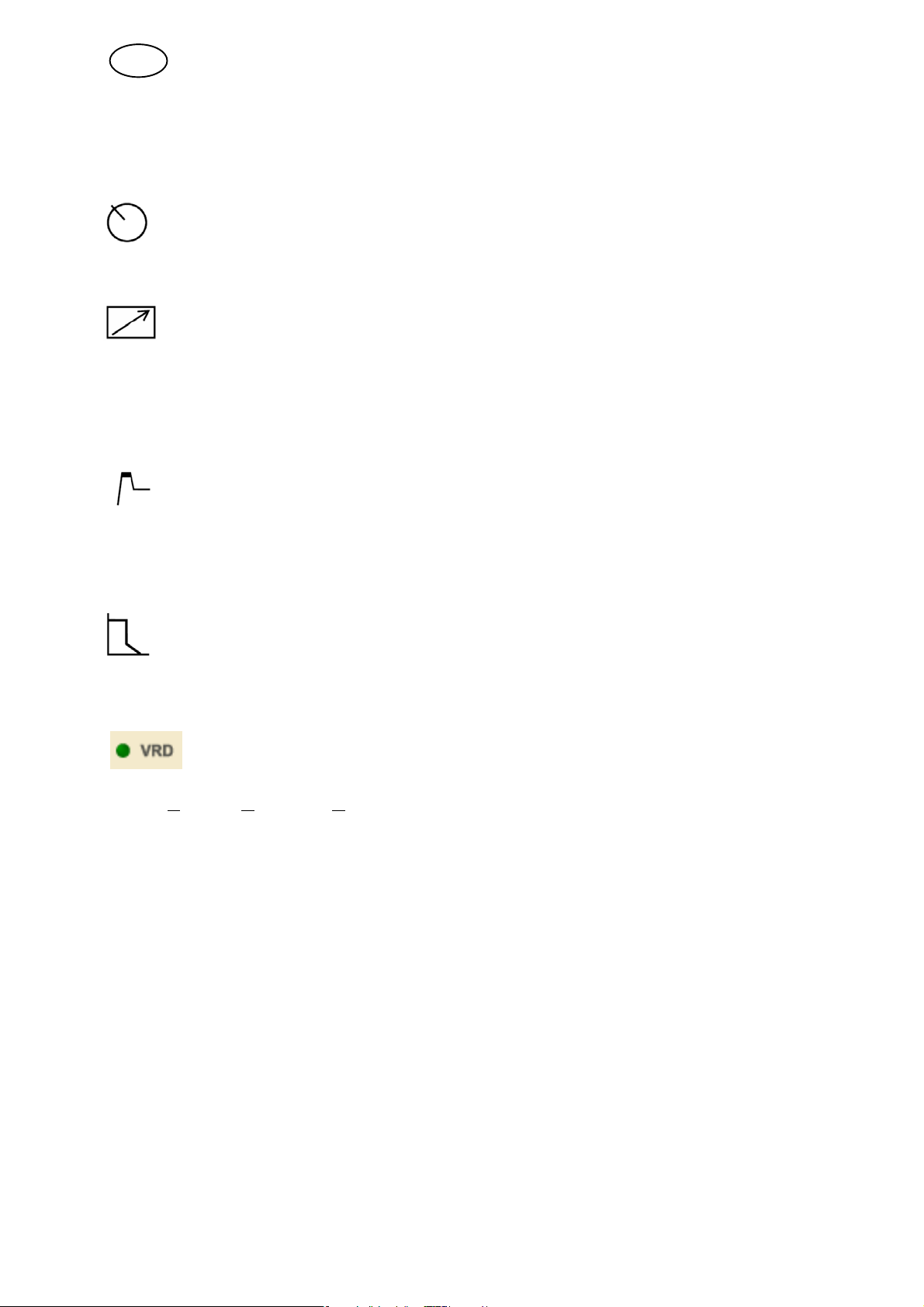

Srovės nustatymas
Didesnė srovė sukuria didesnės apimties suvirinimo vietą, be to geriau įsiskverbiama į apdirbamąją detalę.
Veikiantis skydas
Parametrai nustatomi valdymo skyde.
Nuotolinio valdymo įrenginys
Parametrai nustatomi nuotolinio valdymo įrenginyje.
Nuotolinio valdymo įrenginys prieš įjungiant įtaisą turi būti prijungtas prie jo per nuotolinio valdymo lizdą. Įsijungus nuotolinio valdymo įrenginiui, valdymo skydas išjungiamas.
„Karštasis“ paleidimas
„Karštasis paleidimas“ pradedant virinti tam tikram laikotarpiui padidina suvirinimo srovę. Rankenėle nustatykite srovę paleidimo metu ties nustatytos suvirinimo srovės %. Taip sumažinama nepakankamo sujungimo rizika pradedant virinti.
Elektros lanko jėga
Elektros lanko jėga yra svarbus parametras, nurodantis kaip keičiasi srovės jėga, keičiant lanko ilgį. Žemesnė vertė reiškia ne tokį stiprų lanką, todėl mažiau taškoma.
VRD (Voltage Reducing Device)
VRD funkcija užtikrina, kad atviros grandinės įtampa neviršytų 35 V, kai neatliekami suvirinimo darbai. Tai nurodo šviečiantis VRD indikatorius.
VRD funkcija blokuojama, kai sistema nustato, kad prasidėjo suvirinimas.
Jei VRD funkcija yra suaktyvinta, o atviros grandinės įtampa viršija 35 V limitą, tai nurodo ekrane pateikiamas klaidos pranešimas (16); kol šis pranešimas rodomas suvirinimo pradėti negalima.
Del kitokiu maitinimo šaltiniu kreipkites i ESAB igaliotą technines priežiuros inžinieriu, kuris ijungs funkciją.
bi25q
- 21 -
© ESAB AB 2010
