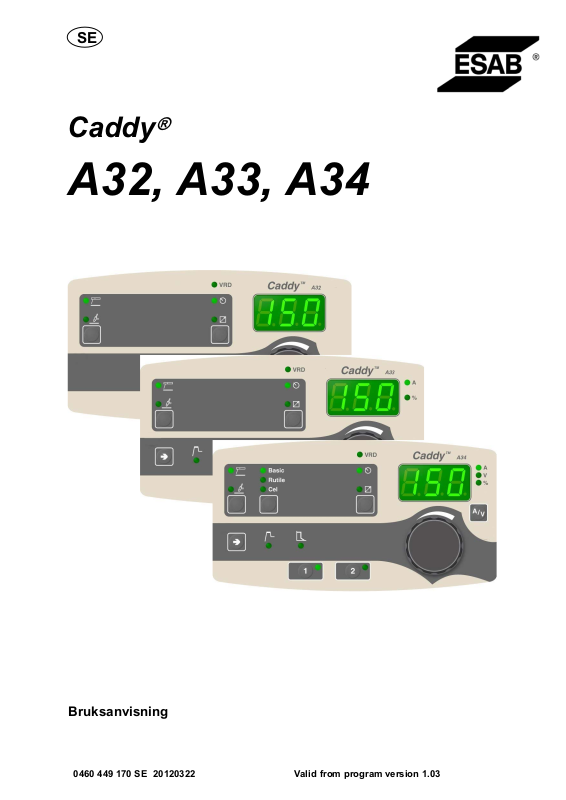

ESAB A32, A33, A34 Caddy Instruction manual [sv]

Download

Caddy

A32, A33, A34

Bruksanvisning

Valid from program version 1.030460 449 170 SE 20120322

1 INTRODUKTION 3...................................................

1.1 Inställningspanel A32 3......................................................

1.2 Inställningspanel A33 4......................................................

1.3 Inställningspanel A34 5......................................................

2 MMA-SVETSNING 6..................................................

2.1 Inställningar 6..............................................................

2.2 Symbol och funktionsförklaringar 6............................................

2.3 Dolda funktioner MMA-svetsning 7............................................

3 TIG-SVETSNING 8...................................................

3.1 Inställningar 8..............................................................

3.2 Symbol och funktionsförklaringar 8............................................

4 SVETSDATAMINNE 9................................................

5 FELKODER 10........................................................

5.1 Felkodslista 10...............................................................

5.2 Beskrivning av felkoder 10.....................................................

BESTÄLLNINGSNUMMER 11............................................

Rätt till ändring av specifikationer utan avisering förbehålles.

TOCs

- 2 -

1 INTRODUKTION

Manualen beskriver handhavandet av inställningspanel A32, A33 och A34.

För allmän information om drift se strömkällans bruksanvisning.

Vid nätspänningstillslag gör enheten en självtest av lysdioderna och displayen, därefter visas programversionen och i detta exempel är det programversion 0.18.

OBS! Avvikelser i panelens funktion kan förekomma, beroende på i vilken produkt den är monterad.

Bruksanvisningar på andra språk finns tillgängliga att ladda ner från internetsidan www.esab.com.

1.1 Inställningspanel A32

Display

Ratt för inställning av ström

Val av svetsmetod MMA eller TIG

Inställning från panel eller inkoppling av fjärrdon

Visning av VRD-funktion (reducerad tomgångsspänning)

Vid uppmätt värde i panel för svetsström A är uppmätt aritmetrisk medelvärde = uppmätt likriktat medelvärde.

bi20s

- 3 -

1.2 Inställningspanel A33

Display

Indikation av vilken parameter som visas i displayen (ström eller procent)

Ratt för inställning av data (ström eller procent)

Knappar för inställningar i svetsdataminne, se rubrik 4 .

Knapp för val av parameter varmstart “Hot start” eller bågtryck “Arc force”

vid MMA-svetsning

Val av svetsmetod MMA eller TIG

Inställning från panel eller inkoppling av fjärrdon

Visning av VRD-funktion (reducerad tomgångsspänning)

Vid uppmätt värde i panel för svetsström A är uppmätt aritmetrisk medelvärde = uppmätt likriktat medelvärde.

bi20s

- 4 -

1.3 Inställningspanel A34

Display

Indikation av vilken parameter som visas i displayen (ström, spänning, eller

procent)

Visning av mätvärde för ström (A) eller spänning (V) under pågående svetsning

Ratt för inställning av data (ström eller procent)

Knappar för inställningar i svetsdataminne, se rubrik 4 .

Knapp för val av parameter varmstart “Hot start” eller bågtryck “Arc force”

vid MMA-svetsning

Val av svetsmetod MMA eller TIG

Val av elektrodtyp “Basic”, “Rutile” eller “Cellulose” vid MMA-svetsning

Inställning från panel eller inkoppling av fjärrdon

Visning av VRD-funktion (reducerad tomgångsspänning)

Vid uppmätt värde i panel för bågspänning V, och svetsström A är uppmätt aritmetrisk medelvärde = uppmätt likriktat medelvärde.

bi20s

- 5 -

2 MMA-SVETSNING

2.1 Inställningar

Funktion Inställningsområde A32 A33 A34 Värde vid le

verans

Ström 4 A - max Aktiv panel FRÅN eller TILL x x x TILL Fjärrdon FRÅN eller TILL x x x FRÅN Hot start 0 - 99% x Arc force 0 - 99% x Droppsvetsning FRÅN eller TILL x VRD - x x x -

Inställningsområdet är beroende av vilken strömkälla som används.

Dold funktion

2.2 Symbol och funktionsförklaringar

x x x 100

x x 0

x x 5

FRÅN

MMA svetsning

MMA-svetsning kallas även svetsning med belagda elektroder. När ljusbågen tänds smälter den elektroden varvid höljet bildar skyddande slagg.

Inställning av ström

Högre ström ger en bredare och djupare inträngning i arbetsstycket.

Aktiv panel

Inställningar görs från inställningspanelen.

Fjärrdon

Inställningar görs från fjärrdonet. Fjärrdonet måste vara anslutet till fjärrdonsuttaget på maskinen innan aktivering

görs. När fjärrdonet är aktiverat är panelen inaktiv.

Varmstart “Hot start”

Varmstart “Hot start” ökar svetsströmmen under en fast tid i början av svetsförloppet. Ställ startströmmen med hjälp av ratten. Detta minskar risken för bindfel i början av svetsfogen.

Bågtryck “Arc force”

Bågtryck “Arc force” har betydelse för hur strömmen ändras vid en förändring av båglängden. Ett lägre värde ger en lugnare ljusbåge med mindre sprut.

bi20s

- 6 -

VRD (Voltage Reduction Device)

VRD (Voltage Reducing Device)

VRD-funktionen ser till att tomgångsspänningen inte överskrider 35 V när svetsning inte pågår. Detta indikeras av att lysdioden för VRD är tänd. VRD-funktionen avaktiveras när systemet känner att svetsningen har påbörjats.

Om VRD-funktionen är aktiverad och tomgångsspänningen överskrider gränsvärdet 35 V, indikeras detta med ett felmeddelande (16) på displayen och det går inte att börja svetsa så länge felmeddelandet visas.

Kontakta auktoriserad ESAB servicetekniker för att få funktionen aktiverad.

2.3 Dolda funktioner MMA-svetsning

Det finns dolda funktioner i inställningpanelen.

För att komma åt funktionerna i A32, använd metodknappen, .

För att komma åt funktionerna i A33 och A34, håll knapp intryckt i 5 sekunder. Displayen visar då en bokstav och ett värde. Med hjälp av knapptryckningar väljs rätt funktion. Ratten används för att ändra värdet på vald funktion.

Funktionsbokstav Funktion

C bågtryck “Arc Force” H varmstart “Hotstart”

d Droppsvetsning

För att komma ur funktionen i A32 håll knapp intryckt i 5 sekunder. För A33

och A34 håll knapp intryckt i 5 sekunder.

Bågtryck “Arc force”

Bågtryck “Arc force” har betydelse för hur strömmen ändras vid en förändring av båglängden. Ett lägre värde ger en lugnare ljusbåge med mindre sprut.

Varmstart “Hot start”

Varmstart “Hot start” ökar svetsströmmen under en fast tid i början av svetsförloppet. Ställ startströmmen med hjälp av ratten. Detta minskar risken för bindfel i början av svetsfogen.

bi20s

- 7 -

Droppsvetsning

Droppsvetsning kan användas vid svetsning med rostfria elektroder. Funktionen innebär att ljusbågen omväxlande tänds och släcks för att få bättre kontroll över värmetillförseln. Elektroden behöver bara lyftas något för att ljusbågen skall släck as.

3 TIG-SVETSNING

3.1 Inställningar

Funktion Inställningsområde A32 A33 A34 Värde vid

leverans

Ström 4 A - max Aktiv panel FRÅN eller TILL x x x TILL Fjärrdon FRÅN eller TILL x x x FRÅN VRD - x x x -

x x x 60 A

Inställningsområdet är beroende av vilken strömkälla som används.

3.2 Symbol och funktionsförklaringar

TIG-svetsning

Vid TIG-svetsning smälter en ljusbåge arbetsstycket med hjälp av en icke smältande volframelektrod. Smältan och volframelektroden skyddas av en skyddsgas.

“LiveTig start”

Vid “LiveTig start” läggs volframelektroden emot arbetsstycket och ljusbågen tänds när elektroden sedan lyfts från arbetsstycket igen.

Aktiv panel

Inställningar görs från inställningspanelen.

bi20s

- 8 -

Fjärrdon

Inställningar görs från fjärrdonet. Fjärrdonet måste vara anslutet till fjärrdonsuttaget på maskinen innan aktivering

görs. När fjärrdonet är aktiverat är panelen inaktiv.

VRD (Voltage Reduction Device)

OBS! VRD-funktionen är inaktiv (lysdiod är släckt) vid leverans. Kontakta

auktoriserad ESAB servicetekniker för att få funktionen aktiverad.

Kontakta auktoriserad ESAB servicetekniker för att få funktionen aktiverad.

4 SVETSDATAMINNE

Två olika svetsdataprogram kan lagras i inställningspanelens minne.

Tryck in eller i 5 sekunder för att lagra svetsdata i minnet. När den gröna indikeringslampan börja blinka är svetsdatan lagrade.

För att byta mellan de olika svetsdataminnena tryck på knapp eller

Svetsdataminnet har backup så att inställningarna finns kvar även om maskinen stängs av.

bi20s

- 9 -

5 FELKODER

Felkoder används för att påvisa att det har uppstått ett fel i utrustningen. Den anges i displayen med ett E följt av felkodsnummer.

För att veta vilken enhet som har genererat felet visas ett enhetsnummer, t ex U 0.

Har flera fel detekterats, visas endast koden för det sist inträffade felet. För att få bort felindikeringen från displayen tryck på någon funktionsknapp eller vrid på ratten.

OBS! Är fjärrdonet aktiverat, avaktivera fjärrdonet genom att trycka på för att

få bort felindikeringen.

5.1 Felkodslista

Enhetsnummer:

U 0 = svetsdataenhet U 2 = strömkälla U 4 = fjärrdon

5.2 Beskrivning av felkoder

Nedan beskrivs felkoder som användaren själv kan åtgärda. Visas någon annan kod tillkalla servicetekniker.

Felkod Beskrivning

E 6 Hög temperatur

Överhettningsskyddet har löst ut. Pågående svetsprocess stoppas och det går ej att starta förrän temperaturen har sjunkit. Åtgärd: Kontrollera att kylluftsintaget / utsläppet ej är igensatt eller nedsmutsat.

Kontrollera även arbetscykeln, så att den ej överskrider märkdata.

E 14 Kommunikationsfel (bus off)

Allvarliga störningar på CAN-bussen. Åtgärd: Kontrollera att ingen enhet som är inkopplad på CAN-bussen är felaktig.

Kontrollera kablage. Tillkalla servicetekniker om felet kvarstår.

E 16 Hög tomgångsspänning

Tomgångsspänningen har varit för hög. Åtgärd: Spänningsfrånslag krävs för återställning. Tillkalla servicetekniker om felet

kvarstår.

E 19 Fel i bestående minne

Innehållet i bestånde minne är felaktigt. Grunddata kommer att användas. Åtgärd: Spänningsfrånslag krävs för återställning. Tillkalla servicetekniker om felet

kvarstår.

bi20s

- 10 -

A32, A33, A34

Beställningsnummer

Ordering no. Denomination

0460 250 883 Control panel Caddyt A32 0460 250 888 Control panel Caddyt A33 0460 250 885 Control panel Caddyt A34

File name Denomination

0460 449 170 Instruction manual SE 0460 449 171 Instruction manual DK 0460 449 172 Instruction manual NO 0460 449 173 Instruction manual FI 0460 449 174 Instruction manual GB 0460 449 175 Instruction manual DE 0460 449 176 Instruction manual FR 0460 449 177 Instruction manual NL 0460 449 178 Instruction manual ES 0460 449 179 Instruction manual IT 0460 449 180 Instruction manual PT 0460 449 181 Instruction manual GR 0460 449 182 Instruction manual PL 0460 449 183 Instruction manual HU 0460 449 184 Instruction manual CZ 0460 449 185 Instruction manual SK 0460 449 186 Instruction manual RU 0460 449 187 Instruction manual US 0460 449 189 Instruction manual EE 0460 449 190 Instruction manual LV 0460 449 191 Instruction manual SI 0460 449 192 Instruction manual LT 0460 449 193 Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

- 11 -
