Caddy

A32, A33, A34

Kasutusjuhend

Valid from program version 1.030460 449 189 EE 20120322

1 SISSEJUHATUS 3...................................................

1.1 Juhtpaneel A32 3...........................................................

1.2 Juhtpaneel A33 4...........................................................

1.3 Juhtpaneel A34 5...........................................................

2 MMA KEEVITUS 6...................................................

2.1 Seadistused 6..............................................................

2.2 Sümboli ja funktsiooni selgitused 6............................................

2.3 MMA keevituse varjatud funktsioonid 7.........................................

3 TIG KEEVITUS 8.....................................................

3.1 Seadistused 8..............................................................

3.2 Sümboli ja funktsiooni selgitused 8............................................

4 KEEVITAMISE ANDMEMÄLU 9.......................................

5 VEAKOODID 9.......................................................

5.1 Veakoodide loetelu 9........................................................

5.2 Veakoodide kirjeldus 10.......................................................

TELLIMISNUMBER 11....................................................

Jätame endale ōiguse taha muudatusi ilma ette teatamata.

TOCm

- 2 -

1 SISSEJUHATUS

Käesolev kasutusjuhend kirjeldab A32, A33 ja A34 juhtpaneelide kasutamist. Üldise informatsiooni saamiseks töötamise kohta, vaadake energiaallika

kasutusjuhendit.

Kui võrgutoide on ühendatud, teeb moodul läbi valgusdioodide ja ekraani enesetestimise, programmi versioon kuvatakse ekraanile ning antud näites on programmi versioon 0.18.

TÄHELEPANU! Sõltuvalt paigaldatud tootest võib paneelifunktsioonis esineda erinevusi.

Teistes keeltes kasutusjuhendeid saab alla laadida koduleheküljelt www.esab.com.

1.1 Juhtpaneel A32

Ekraan

Voolu seadistamise nupp

Võimalus valida keevitusmeetod MMA (elektroodkeevitus) või TIG

(kaarkeevitus inertgaasis)

Seadistamine paneelilt või kaugjuhtimispuldi ühendamine

VRD funktsiooni ekraan (vähendatud tühijooksupinge) on aktiivne või

mitteaktiivne.

Mõõdetud väärtus ekraanil keevitusvoolu A jaoks on aritmeetiline keskmine väärtus = korrigeeritud keskmine väärtus.

bi20m

- 3 -

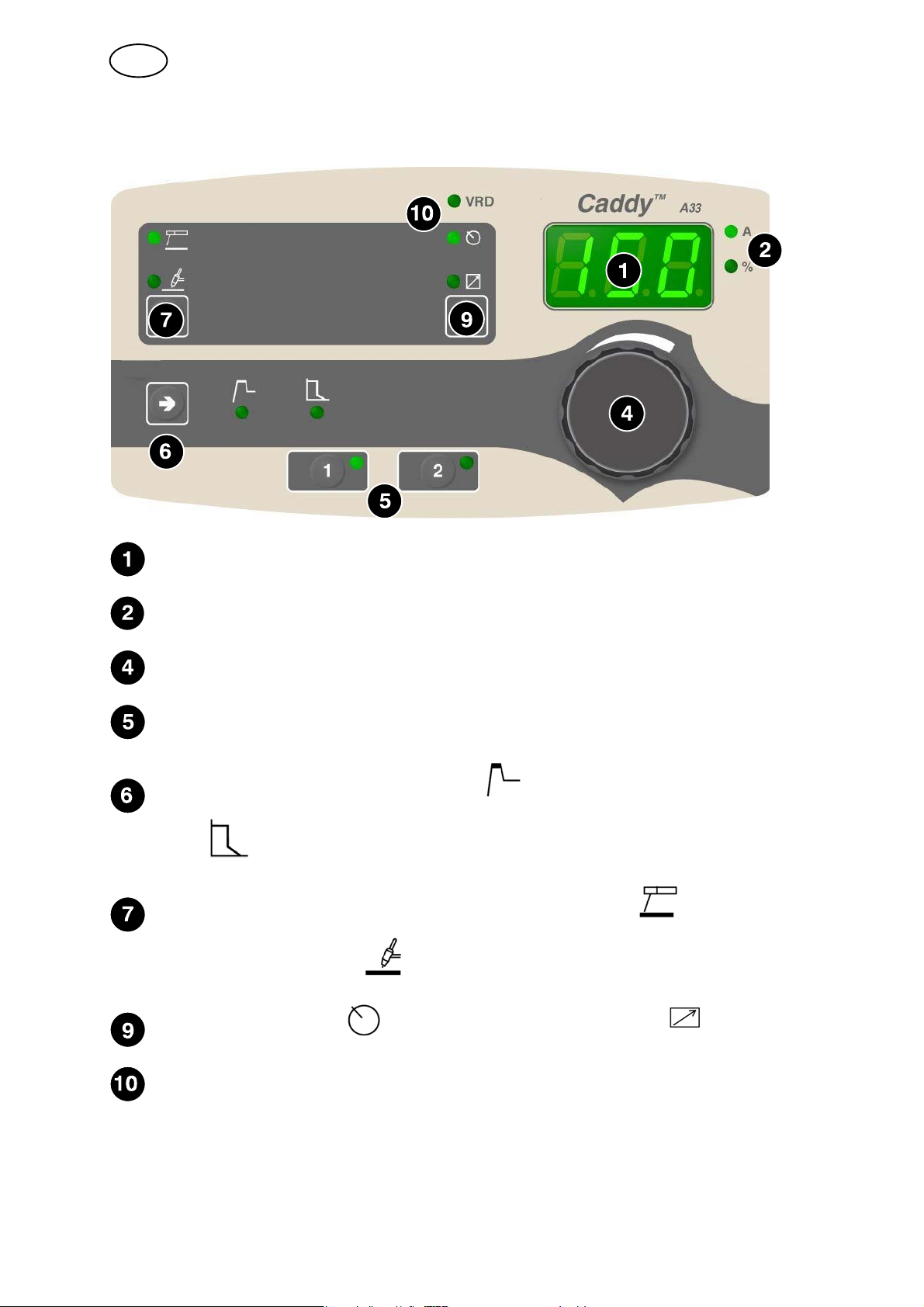

1.2 Juhtpaneel A33

Ekraan

Valitud parameeter kuvatakse ekraanile (vool või protsent)

Andmete seadistamise nupp (vool või protsent)

Keevituse andmemälu nupud. Vt pealkirja 4 .

Parameetrite "Hot start" (kuumkäivitus) või keevituskaare surve "Arc

force" valikunupp MMA keevitusel.

Võimalus valida keevitusmeetod MMA (elektroodkeevitus) või TIG

(kaarkeevitus inertgaasis)

Seadistamine paneelilt ja kaugjuhtimispuldi ühendamine

VRD funktsiooni ekraan (vähendatud tühijooksupinge) on aktiivne või

mitteaktiivne. NB! Seda funktsiooni ei toetata veel täielikult.

Mõõdetud väärtus ekraanil keevitusvoolu A jaoks on aritmeetiline keskmine väärtus = korrigeeritud keskmine väärtus.

bi20m

- 4 -

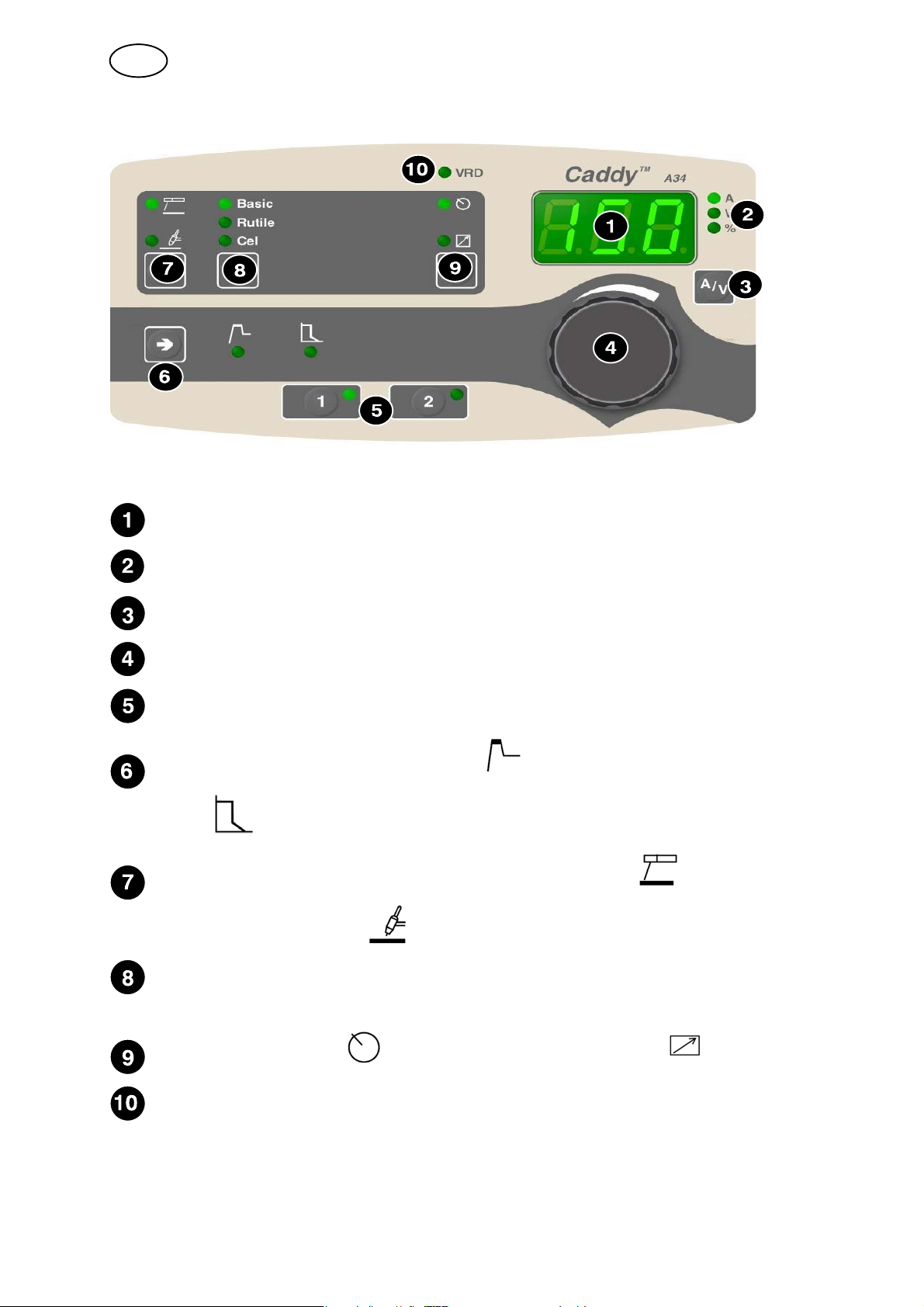

1.3 Juhtpaneel A34

Ekraan

Valitud parameeter kuvatakse ekraanile (vool, pinge või protsent).

Voolu (A) või pinge (V) mõõteväärtuse ekraan keevitamise ajal.

Andmete seadistamise nupp (vool või protsent)

Keevituse andmemälu nupud. Vt pealkirja 4 .

Parameetrite "Hot start" (kuumkäivitus) või keevituskaare surve "Arc

force" valikunupp MMA keevitusel.

Võimalus valida keevitusmeetod MMA (elektroodkeevitus) või TIG

(kaarkeevitus inertgaasis)

Elektroodi tüübi "Basic" (aluseline), "Rutile" (rutiil) või "Cellulose" (tselluloos)

valik MMA keevitamisel.

Seadistamine paneelilt ja kaugjuhtimispuldi ühendamine

VRD funktsiooni ekraan (vähendatud tühijooksupinge) on aktiivne või

mitteaktiivne.

Mõõdetud väärtus ekraanil , keevituskaare pinge V ja keevitusvool A jaoks, on aritmeetiline keskmine väärtus = korrigeeritud keskmine väärtus.

bi20m

- 5 -

2 MMA KEEVITUS

2.1 Seadistused

Funktsioon Seadistusvahe

mik

Vool 4 max Aktiivpaneel OFF või ON x x x ON KaugjuhtimispultOFF või ON x x x OFF

Kuumkäivitus 0 - 99% x Keevituskaare

surve Keevituse

langus VRD - x x x -

Seadistusvahemik sõltub kasutatavast toiteallikast.

Varjatud funktsioon

0 - 99% x

OFF või ON x

A32 A33 A34 Vaikeväärtus

x x x 100

x x 0 x x 5

OFF

2.2 Sümboli ja funktsiooni selgitused

Varjenje MMA

Varjenje MMA pomeni varjenje z oplaščenimi elektrodami. Oblok tali elektrodo, njen plašč pa ustvarja zaščitno žlindro.

Voolu seadistamine

Kõrgem vool tekitab laiema keevitusvanni ning parema läbivuse töödetailis.

Aktivna komandna plošča

Parametre nastavljate na komandni plošči.

Enota za daljinsko upravljanje

Parametre nastavljate daljinsko iz enote za upravljanje.

Pred aktiviranjem je treba enoto za daljinsko upravljanje priključiti v vtičnico za enoto za daljinsko upravljanje na stroju. Pri aktivni enoti za daljinsko upravljanje je komandna plošča stroja neaktivna.

Kuumkäivitus

Suurendab keevitusprotsessi alguses keevitusvoolu kindlaksmääratud aja jooksul. Seadistage nupu abil kuumkäivituse keevitusvoolu väärtus. See vähendab keevituse alguses püsivate vigade riski.

bi20m

- 6 -

Sila obloka

Sila obloka je pomembna pri nastavljanju spremembe toka v odgovor na spremembo dolžine obloka. Manjša vrednost omogoča mirnejši oblok z manj škropljenja.

VRD (Pinge vähendamise seade)

VRD funktsioon kindlustab, et keevituse mitteteostamise ajal ei ületa tühijooksupinge 35 V. Seda näitab põlev VRD valgusdiood.

VRD funktsioon inaktiveeritakse, kui süsteem tunnetab keevituse alustamist.

Kui VRD funktsioon on aktiveeritud ja tühijooksupinge ületab 35 V, kuvatakse see veateatena (16) ekraanile ja sel ajal ei ole keevitust võimalik alustada.

Muude vooluallikate puhul võtke funktsiooni aktiveerimiseks ühendust ESAB'i volitatud teenindustehnikuga.

2.3 MMA keevituse varjatud funktsioonid

Juhtpaneelil on varjatud funktsioonid.

A32 funktsioonidele juurdepääsemiseks kasutage meetodinuppu, .

A33 ja A34 funktsioonidele juurdepääsemiseks hoidke nuppu 5 sekundit all. Ekraan näitab tähte ja väärtust. Õige funktsioon saadakse nuppe vajutades. Nuppu kasutatakse valitud funktsioonide väärtuste muutmiseks.

Funktsiooni täht Funktsioon

C Keevituskaare surve H Kuumkäivitus

d Keevituse langus

A32 funktsioonist lahkumiseks hoidke nuppu 5 sekundit all. A33 ja A34 puhul

hoidke nuppu 5 sekundit all.

Sila obloka

Sila obloka je pomembna pri nastavljanju spremembe toka v odgovor na spremembo dolžine obloka. Manjša vrednost omogoča mirnejši oblok z manj škropljenja.

bi20m

- 7 -

Kuumkäivitus

Suurendab keevitusprotsessi alguses keevitusvoolu kindlaksmääratud aja jooksul. Seadistage nupu abil kuumkäivituse keevitusvoolu väärtus. See vähendab keevituse alguses püsivate vigade riski.

Kapljičasto varjenje

Kapljičasto varjenje se uporablja pri varjenju z nerjavnimi elektrodami. Ta tehnika vključuje izmenično vzpostavljanje in ugašanje obloka, tako da se doseže boljša regulacija dovoda toplote. Elektrodo je treba samo rahlo dvigniti, da se oblok ugasne.

3 TIG KEEVITUS

3.1 Seadistused

Funktsioon Seadistusvahemik A32 A33 A34 Vaikeväärtus

Vool 4 max Aktiivpaneel OFF või ON x x x ON Kaugjuhtimispult OFF või ON x x x OFF VRD - x x x -

x x x 60 A

Seadistusvahemik sõltub kasutatavast toiteallikast.

3.2 Sümboli ja funktsiooni selgitused

Varjenje TIG

Pri varjenju TIG se tali material obdelovanca z oblokom, ki ga vzpostavi elektroda iz tungstena, ki se sama ne tali. Zvarno talino in elektrodo ščiti zaščitni plin.

"LiveTig start" (pingestatud TIG-käivitus)

"LiveTig start" funktsioon tekitab keevituskaare, kui volframelektrood on töödetailiga kokku puutunud ja siis sellest eemale tõstetud.

Aktivna komandna plošča

Parametre nastavljate na komandni plošči.

- 8 -

bi20m

Enota za daljinsko upravljanje

Parametre nastavljate daljinsko iz enote za upravljanje.

VRD (Pinge vähendamise seade)

VRD funktsioon kindlustab, et keevituse mitteteostamise ajal ei ületa tühijooksupinge 35 V. Seda näitab põlev VRD valgusdiood.

VRD funktsioon inaktiveeritakse, kui süsteem tunnetab keevituse alustamist.

Kui VRD funktsioon on aktiveeritud ja tühijooksupinge ületab 35 V, kuvatakse see veateatena (16) ekraanile ja sel ajal ei ole keevitust võimalik alustada.

Muude vooluallikate puhul võtke funktsiooni aktiveerimiseks ühendust ESAB'i volitatud teenindustehnikuga.

4 KEEVITAMISE ANDMEMÄLU

Kahte erinevat keevitamise andmemälu võib salvestada juhtpaneeli mälus.

Vajutage nuppu või 5 sekundit, et salvestada keevituse andmed mälus. Keevituse andmed on salvestatud, kui roheline signaallamp hakkab vilkuma.

Vahetamaks ühte keevituse andmemälu teise vastu vajutage nuppu või

Keevituse andmemälul on varuaku, seega jäävad seadistused alles isegi siis kui masin on välja lülitatud.

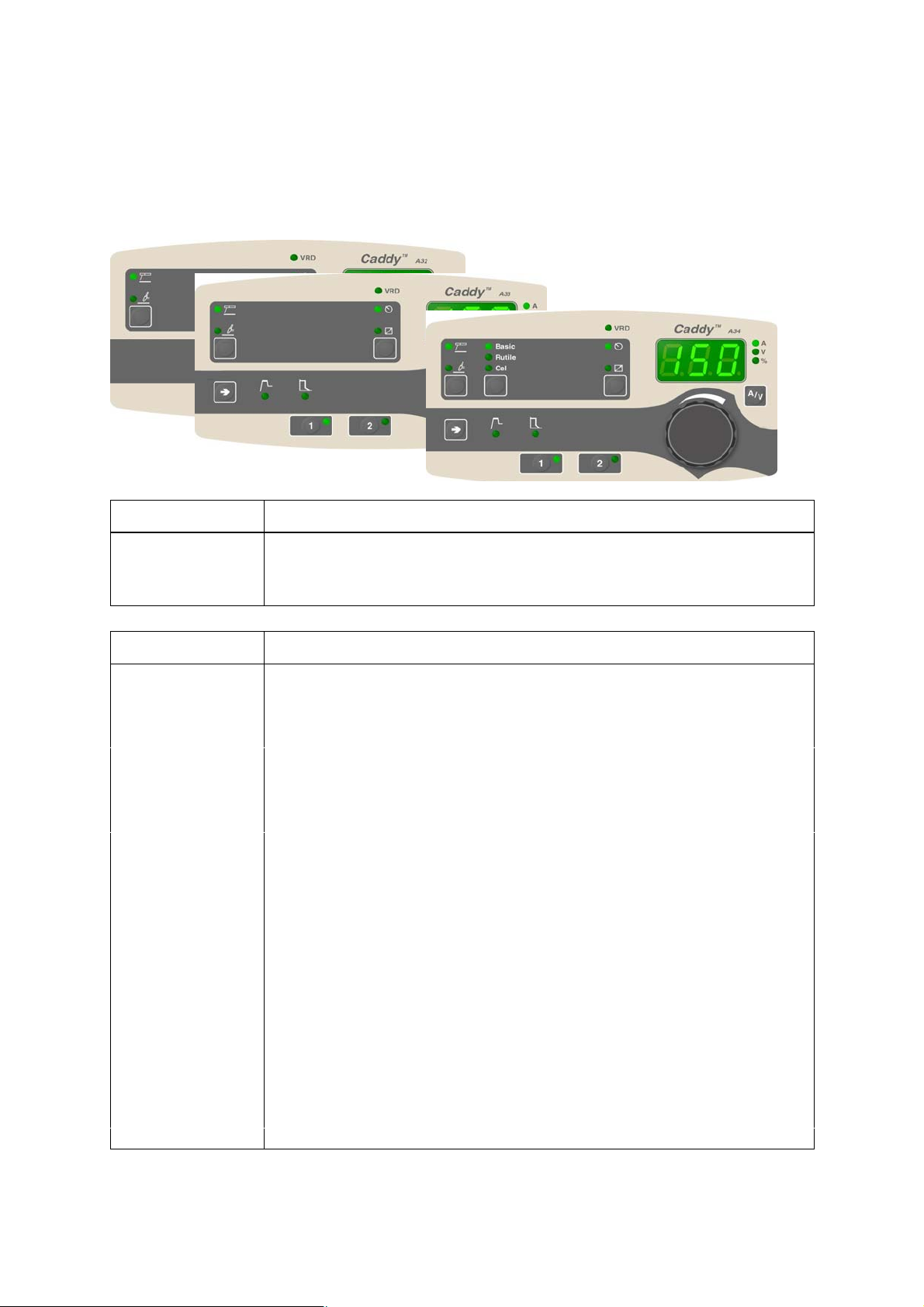

5 VEAKOODID

Veakoodidega näidatakse, et seadmetesse on tekkinud viga. See kuvatakse ekraanile E-tähega, millele järgneb veakoodi number.

Seadme number kuvatakse selleks, et näidata, millises seadmeosas on viga tekkinud, nt U 0.

Kui on kindlaks tehtud mitu viga korraga, kuvatakse ainult viimati tekkinud vea kood. Veateate eemaldamiseks ekraanilt vajutage või keerake mis tahes funktsiooni nuppu.

TÄHELEPANU! Juhul kui kaugjuhtimispult on aktiveeritud, inaktiveerige see

vajutades veateate eemaldamiseks nuppu.

bi20m

- 9 -

5.1 Veakoodide loetelu

Seadme number:

U 0 = keevituse andmemälu seade U 2 = toiteallikas U 4 = kaugjuhtimispult

5.2 Veakoodide kirjeldus

Veakoodid, mida kasutaja ise saab parandada, on näidatud allpool. Muu koodi ilmnemisel võtke ühendust teenindustehnikuga.

VeakoodKirjeldus

E 6 Kõrge temperatuur

Termilise ülekoormuse lõpetamine on välja lülitunud. Keevitusprotsess on seiskunud ja seda ei ole võimalik taaskäivitada kuni temperatuur on

langenud. Tegevus: kontrollige, et jahutavate õhuvoolude sisse- ja väljalaskeavad ei oleks

tõkestatud ega tolmust ummistunud. Selleks et veenduda, ega seadet ei ole üle koormatud, kontrollige, kas koormatavust kasutatakse.

E 14 Teabeedastuse häire (elektrivõrgu sõlm väljalülitatud)

Tõsine häire CAN elektrivõrgu sõlmes. Tegevus: kontrollige, et CAN elektrivõrgu sõlmega ei oleks ühendatud vigaseid seadmeid.

Kontrollige kaableid. Vea püsimisel kutsuge hooldustehnik.

E 16 Kõrge tühijooksupinge

Tühijooksupinge on olnud liiga kõrge. Tegevus: seadme lähtestamiseks lülitage toitepistik välja. Vea püsimisel kutsuge

hooldustehnik.

E 19 Mälu viga

Olemasoleva mälu sisu on ebaõige. Kasutatakse lähteandmeid. Tegevus: seadme lähtestamiseks lülitage toitepistik välja. Vea püsimisel kutsuge

hooldustehnik.

bi20m

- 10 -

A32, A33, A34

Tellimisnumber

Ordering no. Denomination

0460 250 883 Control panel Caddyt A32 0460 250 888 Control panel Caddyt A33 0460 250 885 Control panel Caddyt A34

File name Denomination

0460 449 170 Instruction manual SE 0460 449 171 Instruction manual DK 0460 449 172 Instruction manual NO 0460 449 173 Instruction manual FI 0460 449 174 Instruction manual GB 0460 449 175 Instruction manual DE 0460 449 176 Instruction manual FR 0460 449 177 Instruction manual NL 0460 449 178 Instruction manual ES 0460 449 179 Instruction manual IT 0460 449 180 Instruction manual PT 0460 449 181 Instruction manual GR 0460 449 182 Instruction manual PL 0460 449 183 Instruction manual HU 0460 449 184 Instruction manual CZ 0460 449 185 Instruction manual SK 0460 449 186 Instruction manual RU 0460 449 187 Instruction manual US 0460 449 189 Instruction manual EE 0460 449 190 Instruction manual LV 0460 449 191 Instruction manual SI 0460 449 192 Instruction manual LT 0460 449 193 Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com
