ESAB A32, A33, A34 Caddy Instruction manual [nl]

NL
Caddy
®
A32, A33, A34
Gebruiksaanwijzing
Valid from program version 1.030460 449 177 NL 20120322

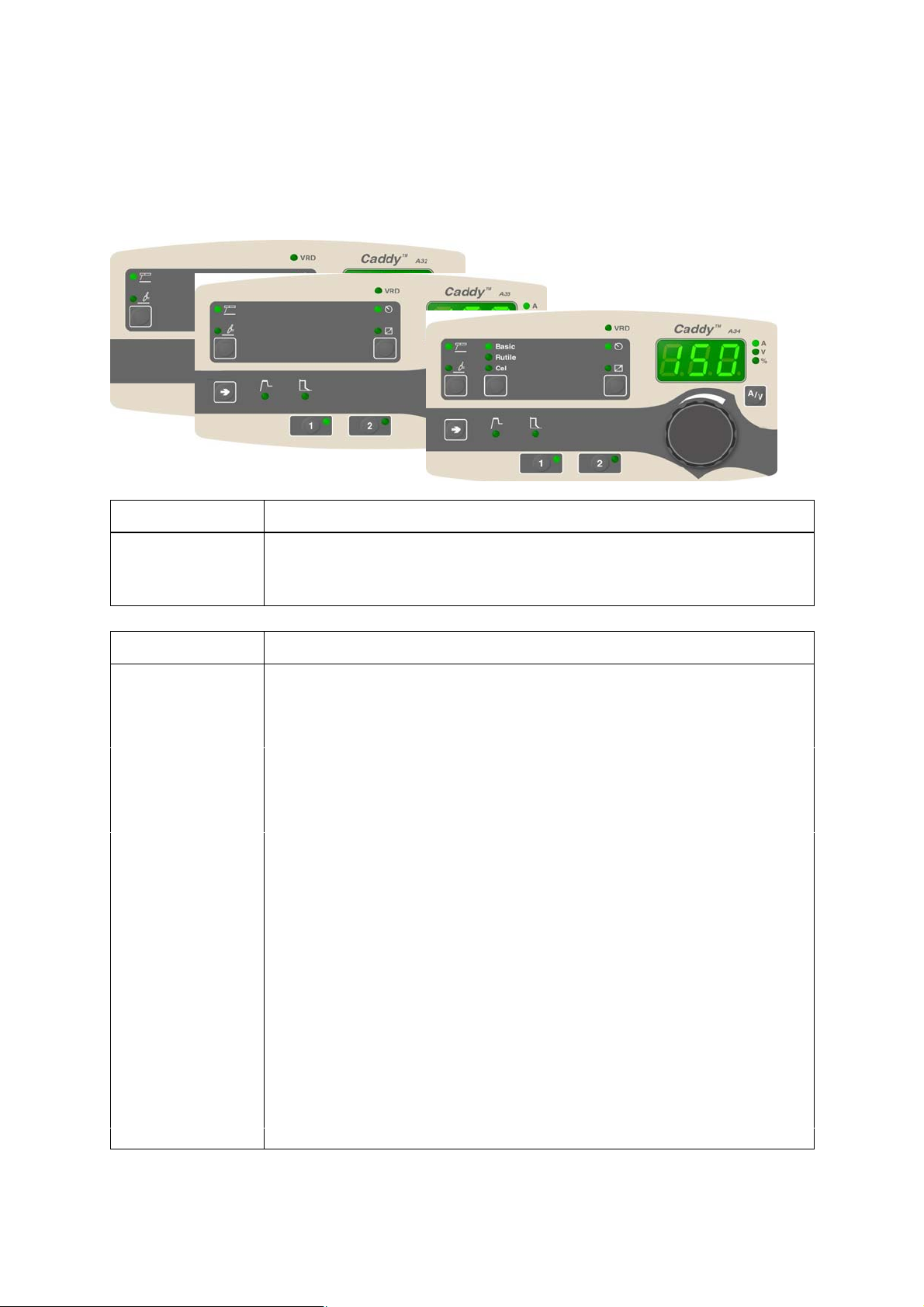

1 INLEIDING 3.........................................................
1.1 Bedieningspaneel A32 3.....................................................
1.2 Bedieningspaneel A33 4.....................................................
1.3 Bedieningspaneel A34 5.....................................................
2 MMA-LASSEN 6.....................................................
2.1 Instellingen 6...............................................................
2.2 Betekenis van symbolen en functies 6.........................................
2.3 Verborgen functies MMA-lassen 7.............................................
3 TIG-LASSEN 8.......................................................
3.1 Instellingen 8...............................................................
3.2 Betekenis van symbolen en functies 8.........................................
4 LASDATAGEHEUGEN 9..............................................
5 FOUTCODES 9......................................................
5.1 Lijst met foutcodes 9.........................................................
5.2 Beschrijvingen foutcodes 10...................................................
BESTELNUMMER 11.....................................................
TOCh
- 2 -
NL
1 INLEIDING
Deze handleiding beschrijft het gebruik van de A32, A33 en A34 -bedieningspane len.
Algemene informatie over het gebruik vindt u in de gebruikershandleiding van de voedingsbron.
Na het inschakelen controleert het systeem de LED's en het display. De programmaversie wordt getoond. In dit geval is dat versie 0.18.
Handleidingen in andere talen kunnen worden gedownload vanaf de site www.esab.com.
LET OP! Afhankelijk van het geïnstalleerde product kunnen er verschillen voorkomen in de werking van het paneel.
1.1 Bedieningspaneel A32
Display
Knop voor instelling van de stroom
Keuze van lasmethode MMA of TIG
Bediening met paneel of afstandsbediening
Display van VRD-functie (gereduceerde open spanning) is wel of niet actief.
Gemeten waarde in het display voor lasstroom A is een rekenkundig gemiddelde waarde = gemiddelde waarde gelijkstroom.
bi20h
- 3 -
© ESAB AB 2008
NL
1.2 Bedieningspaneel A33
Display
Indicatie van de in het display getoonde parameter (stroom of in procenten)
Knop voor instelling van de gegevens (stroom of in procenten)
Knoppen voor instellingen van lasdatageheugens. Zie titel 4 .
Knop voor het kiezen van de parameters voor ”Hot start” of boogdruk ”Arc
force” bij MMA-lassen
Keuze van lasmethode MMA of TIG
Bediening met paneel en afstandsbediening
Display van VRD-functie (gereduceerde open spanning) is wel of niet actief.
Deze functie wordt nog niet volledig ondersteund.
Gemeten waarde in het display voor lasstroom A is een rekenkundig gemiddelde waarde = gemiddelde waarde gelijkstroom.
bi20h
- 4 -
© ESAB AB 2008
NL
1.3 Bedieningspaneel A34
Display
Indicatie van de in het display getoonde parameter (stroom, spanning of in
procenten)
Weergave van meetwaarde voor stroom (A) of spanning (V) tijdens lassen.
Knop voor instelling van de gegevens (stroom of in procenten)
Knoppen voor instellingen van lasdatageheugen. Zie titel 4 .
Knop voor het kiezen van de parameters voor ”Hot start” of boogdruk ”Arc
force” bij MMA-lassen
Keuze van lasmethode MMA of TIG
Keuze van elektrodetype, ”Basic”, ”Rutile” of ”Cellulose” bij MMA-lassen
Bediening met paneel en afstandsbediening
Display van VRD-functie (gereduceerde open spanning) is wel of niet actief.
Gemeten waarde in het display voor boogspanning V, en lasstroom A, is de rekenkundig gemiddelde waarde = gemiddelde waarde gelijkstroom.
bi20h
- 5 -
© ESAB AB 2008
NL
2 MMA-LASSEN
2.1 Instellingen
Functie Instellingsbereik A32 A33 A34 Standaard-
waarde
Stroom 4 max
Actief paneel UIT of AAN x x x AAN
Afstandsbediening UIT of AAN x x x UIT
Hot start 0 - 99% x
Druk lasboog 0 - 99% x
Puntlassen UIT of AAN x
VRD - x x x -
1)
Het instellingsbereik is afhankelijk van de gebruikte stroombron.
2)
Verborgen functie
2.2 Betekenis van symbolen en functies
1)
x x x 100
2)
2)
2)
x x 0
x x 5
2)
x
2)
x
UIT
MMA-lassen
MMA-lassen wordt ook wel lassen met beklede elektroden genoemd. De lasboog smelt de elektrode en de bekleding van de elektrode vormt de beschermende slak.
Instelling stroom
Een hogere stroom zorgt voor een breder lasbad en een betere penetratie in het werkstuk.
Actief paneel
De instellingen worden vanaf het bedieningspaneel gemaakt.
Afstandsbediening
De instellingen worden vanaf de afstandsbediening gemaakt.
De afstandsbediening moet voor gebruik worden aangesloten op de stroombron van de machine. Als de afstandsbediening is geactiveerd, is het paneel niet actief.
Hot Start
Verhoogt de lasstroom gedurende een vaste periode aan het begin van het lasproces. Stel de waarde voor de lasstroom voor Hot Start in met de knop. Zo wordt het risico op slechte samensmelting aan het begin van de las verkleind.
Druk lasboog “Arc force”
Door de druk van de lasboog wordt bepaald hoe de stroom verandert als reactie op een verandering in de booglengte. Een lagere waarde zorgt voor een minder krom me boog met minder spatten.
bi20h
- 6 -
© ESAB AB 2008
NL

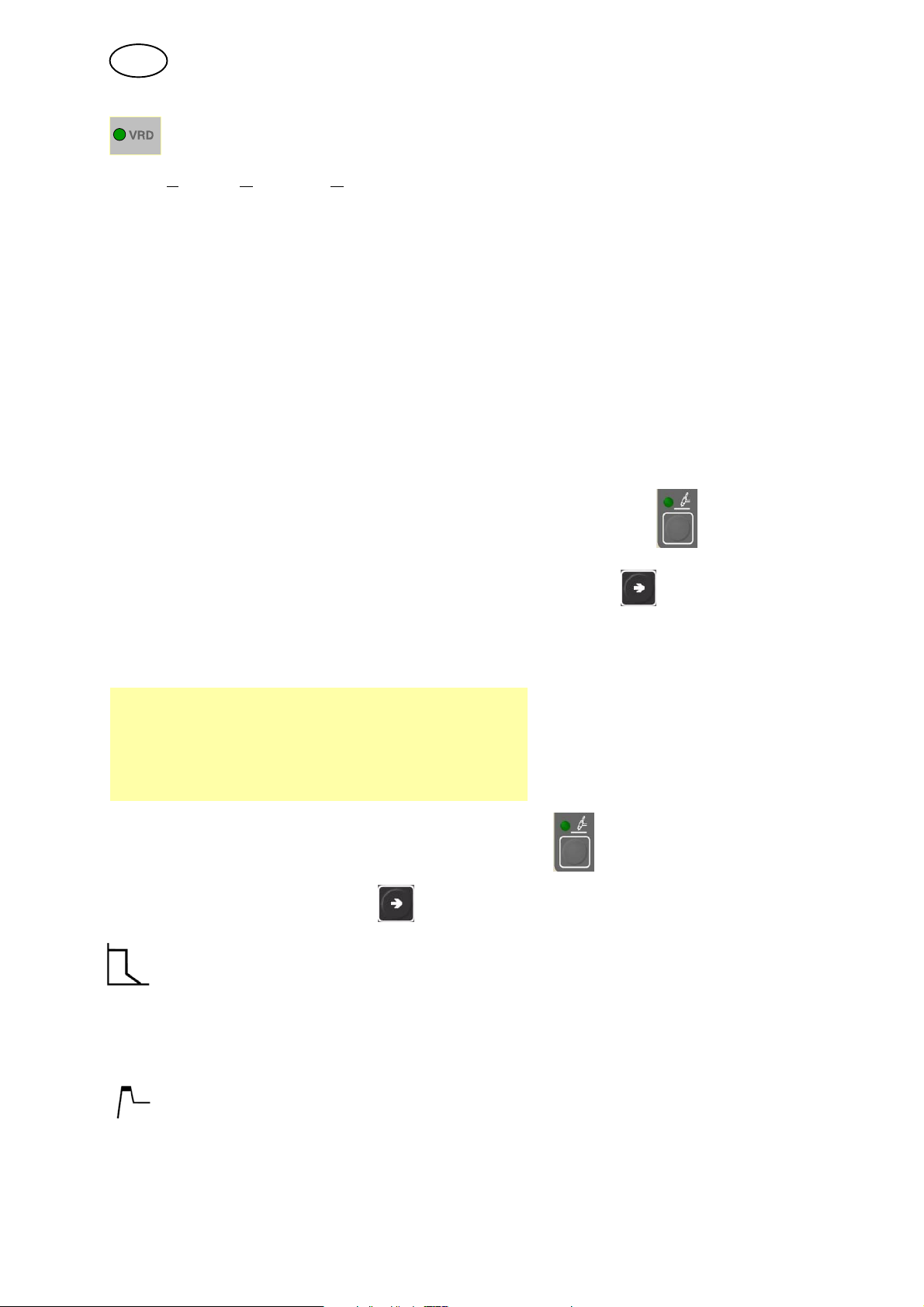

VRD (Voltage Reducing Device)
De VRD-functie beperkt de open spanning tot 35 V wanneer er niet wordt gelast. Dit wordt aangegeven door een oplichtende VRD-LED.
De VRD-functie wordt geblokkeerd wanneer het systeem waarneemt dat het lassen is gestart.
Als de VRD-functie is geactiveerd en de open spanning de limiet van 35 V overschrijdt, verschijnt er een foutmelding (16) op het display. Het lassen kan niet worden gestart zolang de foutmelding wordt weergegeven.
Neem contact op met een ESAB-reparateur voor het activeren van de functie.
2.3 Verborgen functies MMA-lassen
Het bedieningspaneel heeft verborgen functies.
Gebruik voor toegang tot de functies bij de A32 de methodeknop, .
Houd voor toegang tot de functies bij de A33 en A34 de knop gedurende 5 seconden ingedrukt. Op het display verschijnen een letter en een waarde. De juiste functie wordt geselecteerd door de knoppen in te drukken. Met de knop kunt u de waarde van de geselecteerde functie aanpassen.
Functie letter Functie
C Arc Force (Druk lasboog)
H Hot Start
d Puntlassen
Om de functie te verlaten bij de A32 houdt u de knop 5 seconden ingedrukt. Bij
de A33 en A34 houdt u de knop 5 seconden ingedrukt.
Druk lasboog “Arc force”
Door de druk van de lasboog wordt bepaald hoe de stroom verandert als reactie op een verandering in de booglengte. Een lagere waarde zorgt voor een minder krom me boog met minder spatten.
Hot Start
Verhoogt de lasstroom gedurende een vaste periode aan het begin van het lasproces. Stel de waarde voor de lasstroom voor Hot Start in met de knop. Zo wordt het risico op slechte samensmelting aan het begin van de las verkleind.
bi20h
- 7 -
© ESAB AB 2008
NL
Puntlassen
Puntlassen kan worden gebruikt bij het lassen met roestvrijstalen elektroden. Deze functie houdt in dat de boog wordt ontstoken en gedoofd voor een betere beheer sing van de hittetoevoer. De elektrode moet iets omhoog worden gebracht om de boog te doven.
3 TIG-LASSEN
3.1 Instellingen
Functie Instellingsbereik A32 A33 A34 Standaard-
waarde
Stroom 4 max
Actief paneel UIT of AAN x x x AAN
Afstandsbediening UIT of AAN x x x UIT
VRD - x x x -
1)
x x x 60 A
1)
Het instellingsbereik is afhankelijk van de gebruikte stroombron.
3.2 Betekenis van symbolen en functies
TIG-lassen
Bij TIG-lassen wordt het metaal van het werkstuk gesmolten met behulp van een boog die wordt ontstoken door een wolfraamelektrode. De elektrode zelf smelt niet. Het las bad en de elektrode worden beschermd door een beschermgas.
”LiveTig-start”
Met ”LiveTig start” ontsteekt de boog als de wolframelektrode in contact wordt gebracht met het werkstuk en er daarna weer van wordt verwijderd.
Actief paneel
De instellingen worden vanaf het bedieningspaneel gemaakt.
- 8 -
bi20h
© ESAB AB 2008
NL
Afstandsbediening
De instellingen worden vanaf de afstandsbediening gemaakt.
De afstandsbediening moet voor gebruik worden aangesloten op de stroombron van de machine. Als de afstandsbediening is geactiveerd, is het paneel niet actief.
VRD (Voltage Reducing Device)
De VRD-functie beperkt de open spanning tot 35 V wanneer er niet wordt gelast. Dit wordt aangegeven door een oplichtende VRD-LED.
De VRD-functie wordt geblokkeerd wanneer het systeem waarneemt dat het lassen is gestart.
Als de VRD-functie is geactiveerd en de open spanning de limiet van 35 V overschrijdt, verschijnt er een foutmelding (16) op het display. Het lassen kan niet worden gestart zolang de foutmelding wordt weergegeven.
Neem contact op met een ESAB-reparateur voor het activeren van de functie.
4 LASDATAGEHEUGEN
In het geheugen van het bedieningspaneel kunnen twee verschillende lasgeheugenprogramma's worden opgeslagen.
Houd de knop of 5 seconden ingedrukt om de lasgegevens in het geheugen op te slaan. Als de groene indicatielamp gaat knipperen zijn de lasgegevens opgeslagen.
Om tussen de verschillende datageheugens te wisselen drukt u op knop of
.
Het lasdatageheugen heeft een back-up batterij zodat de instellingen bewaard blijven als de apparatuur is uitgeschakeld.
5 FOUTCODES
Foutcodes worden gebruikt om aan te geven dat er een fout in de apparatuur is opgetreden. De fout wordt in het display aangegeven met een E gevolgd door het foutcodenummer.
Met een onderdeelnummer wordt aangegeven in welk onderdeel een fout is opgetreden, bijvoorbeeld U 0.
Als er verschillende fouten worden gedetecteerd, wordt alleen de code voor de laatst opgetreden fout weergegeven. Om de foutindicatie van het display te verwijderen kunt u een willekeurige functieknop indrukken of aan de draaiknop draaien.
OPMERKING! Als de afstandsbediening is geactiveerd, deactiveert u deze door op
te drukken om de foutmelding te verwijderen.
bi20h
- 9 -
© ESAB AB 2008
NL
5.1 Lijst met foutcodes
Onderdeelnummer:
U 0 = lasgegevens-eenheid U 2 = stroombron
U 4 = afstandsbediening
5.2 Beschrijvingen foutcodes
Hieronder zijn de foutcodes vermeld die de gebruiker zelf kan corrigeren. Neem contact op met een reparateur als een andere code verschijnt.
Fout
code
E 6 Te hoge temperatuur
E 14 Communicatiefout (bus uit)
E 16 Hoge open spanning
E 19 Geheugenfout
Beschrijving
De oververhittingsbeveiliging is geactiveerd. Het lasproces wordt gestopt en kan niet worden hervat tot de temperatuur is gedaald. Oplossing: Controleer of de ventilatieopeningen geblokkeerd of vuil zijn. Controleer de
huidige inschakelduur om er zeker van te zijn dat de eenheid niet wordt overbelast.
Ernstige storing CAN-bus. Action: controleer of er defecte eenheden op de CAN-bus aangesloten zijn. Controleer de
kabels. Neem contact op met een monteur als de fout blijft optreden.
De open spanning is te hoog. Oplossing: Schakel de netspanning uit om de eenheid te resetten. Neem contact op met
een monteur als de fout blijft optreden.
Inhoud van het bestaande geheugen is onjuist. De basisgegevens worden gebruikt. Oplossing: Schakel de netspanning uit om de eenheid te resetten. Neem contact op met
een monteur als de fout blijft optreden.
bi20h
- 10 -
© ESAB AB 2008
A32, A33, A34
Bestelnummer
Ordering no. Denomination
0460 250 883 Control panel Caddyt A32
0460 250 888 Control panel Caddyt A33
0460 250 885 Control panel Caddyt A34
File name Denomination
0460 449 170 Instruction manual SE 0460 449 171 Instruction manual DK 0460 449 172 Instruction manual NO 0460 449 173 Instruction manual FI 0460 449 174 Instruction manual GB 0460 449 175 Instruction manual DE 0460 449 176 Instruction manual FR 0460 449 177 Instruction manual NL 0460 449 178 Instruction manual ES 0460 449 179 Instruction manual IT 0460 449 180 Instruction manual PT 0460 449 181 Instruction manual GR 0460 449 182 Instruction manual PL 0460 449 183 Instruction manual HU 0460 449 184 Instruction manual CZ 0460 449 185 Instruction manual SK 0460 449 186 Instruction manual RU 0460 449 187 Instruction manual US 0460 449 189 Instruction manual EE 0460 449 190 Instruction manual LV 0460 449 191 Instruction manual SI 0460 449 192 Instruction manual LT 0460 449 193 Instruction manual CN
Instruction manuals are available on the Internet at www.esab.com
- 11 -
bi20o
© ESAB AB 2008
