1ΕΙΣΑΓΩΓΗ
Tο εγχειρίδιο περιγράφει τη χρήση των πινάκων ελέγχου A32, A33 και A34.
Για γενικές πληροφορίες σχετικά με τη λειτουργία, βλέπε τις οδηγίες χρήσης για την
πηγή ρεύματος.
Όταν παρέχεται ρεύμα δικτύου η μονάδα εκτελεί αυτοδιάγνωση των
LED και της οθόνης και εμφανίζεται η έκδοση του προγράμματος, η
οποία σ' αυτό το παράδειγμα είναι 0.18
Τα εγχειρίδια χρήσης σε άλλες γλώσσες είναι διαθέσιμα για λήψη από την
ιστοσελίδα, www.esab.com.
ΣΗΜΕΙΩΣΗ! Ενδέχεται να υπάρχουν διαφορές στη λειτουργία του πίνακα, ανάλογα
με το προϊόν που έχει εγκατασταθεί.

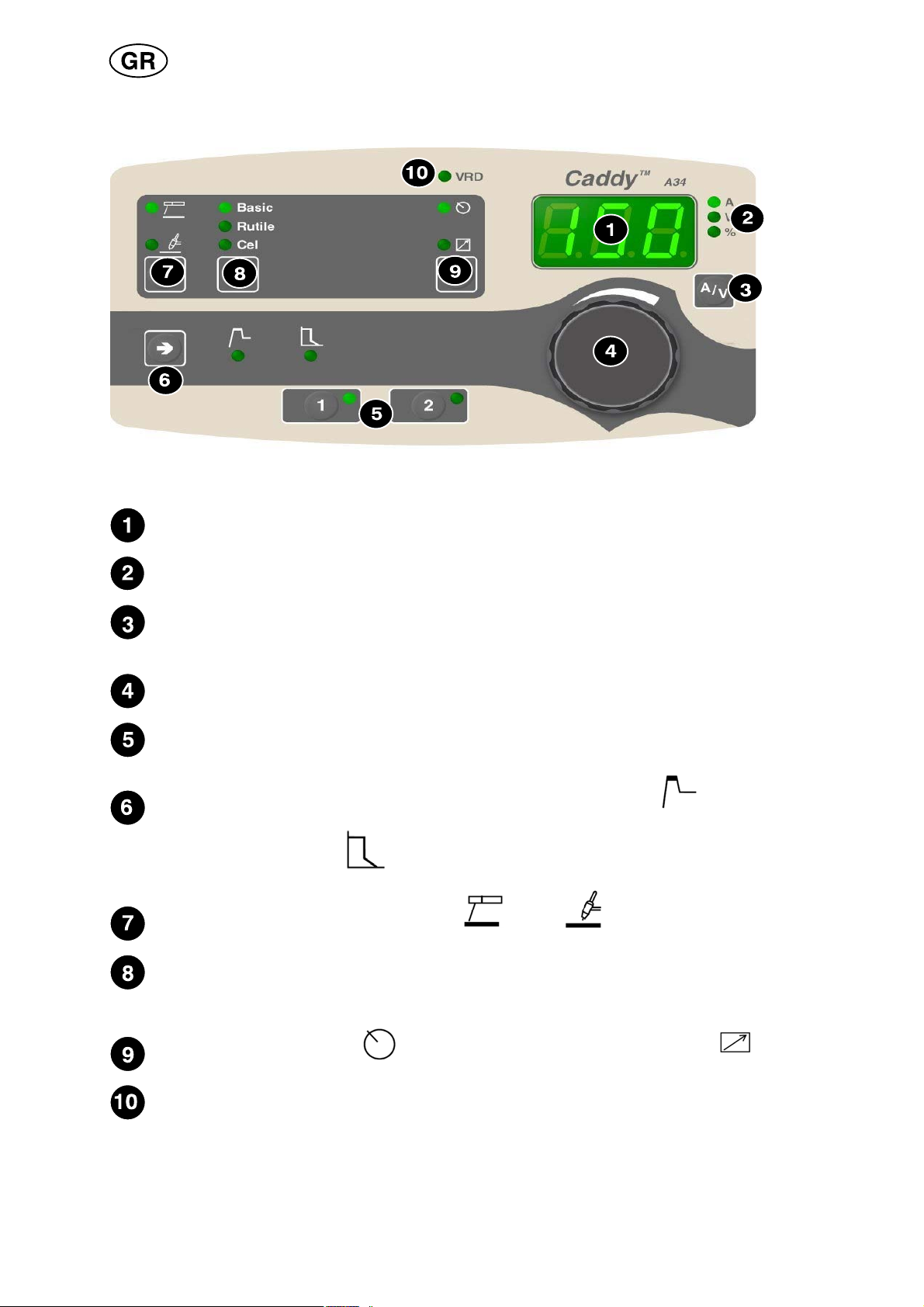

1.1Πίνακας ελέγχου A32
Οθόνη
Κουμπί για ρύθμιση του ρεύματος
Επιλογή μεθόδου συγκόλλησης MMA ή TIG
Ρύθμιση από τον πίνακα ή με σύνδεση μονάδας τηλεελέγχου
Η οθόνη λειτουργίας VRD (μειωμένη τάση ανοικτού κυκλώματος) είναι ενεργή ή
απενεργοποιημένη.
Η μετρούμενη τιμή στην οθόνη για το ρεύμα συγκόλλησης A είναι αριθμητική μέση
τιμή = διορθωμένη μέση τιμή.
Η περιοχή ρύθμισης εξαρτάται από την πηγή ρεύματος που χρησιμοποιείται.
2)
Κρυμμένη λειτουργία
2.2Επεξηγήσεις συμβόλων και λειτουργιών
1)
xxx100
2)
2)
2)
xx0
xx5
2)
x
2)
x
OFF
Συγκόλληση MMA
Η συγκόλληση MMA μπορεί επίσης να αναφέρεται ως συγκόλληση με επικαλυμμένα
ηλεκτρόδια. Η έναυση του τόξου λειώνει το ηλεκτρόδιο και η επικάλυψή του σχηματίζει
προστατευτική σκωρία.
Ρύθμιση ρεύματος
Υψηλότερο ρεύμα παράγει ευρύτερο σημείο συγκόλλησης με καλύτερη διείσδυση
στο αντικείμενο εργασίας.
Ενεργός πίνακας
Οι ρυθμίσεις γίνονται από τον πίνακα ελέγχου.
Μονάδα τηλεελέγχου
Οι ρυθμίσεις γίνονται από τη μονάδα τηλεελέγχου.
Η μονάδα τηλεελέγχου πρέπει να συνδέεται στην υποδοχή της μονάδας
τηλεελέγχου πάνω στο μηχάνημα πριν από την ενεργοποίηση. Όταν είναι
ενεργοποιημένη η μονάδα τηλεελέγχου, ο πίνακας είναι ανενεργός.
Θερμή εκκίνηση
Αυξάνει το ρεύμα συγκόλλησης, εντός καθορισμένου χρονικού διαστήματος, στην
αρχή της διεργασίας συγκόλλησης. Ορίστε την τιμή του ρεύματος θερμής εκκίνησης,
χρησιμοποιώντας το κουμπί. Αυτό μειώνει τον κίνδυνο των ελαττωμάτων συνένωσης
κατά την έναρξη της συγκόλλησης.
Η δύναμη τόξου είναι σημαντική για τον προσδιορισμό του τρόπου με τον οποίο
μεταβάλλεται το ρεύμα ανταποκρινόμενο σε μεταβολή του μήκους του τόξου.
Χαμηλότερη τιμή δίνει ομαλότερο τόξο με λιγότερα πιτσιλίσματα.
VRD (Voltage Reducing Device)
Η λειτουργία VRD διασφαλίζει ότι το κύκλωμα ανοικτής τάσης δεν θα υπερβεί τα 35
V όταν δεν πραγματοποιείται η συγκόλληση. Αυτό επιτυγχάνεται από μια αναμμένη
VRD LED.
Η λειτουργία VRD μπλοκάρεται όταν το σύστημα ανιχνεύει ότι έχει ξεκινήσει η
συγκόλληση.
Αν η λειτουργία VRD είναι ενεργή και η τάση ανοικτού κυκλώματος υπερβεί το όριο
των 35 V, εμφανίζεται ένα μήνυμα σφάλματος (16) στην οθόνη και η συγκόλληση
δεν μπορεί να ξεκινήσει ενόσω εμφανίζεται το μήνυμα σφάλματος.
Για άλλες πηγές ρεύματος επικοινωνήστε με εξουσιοδοτημένο τεχνικό σέρβις της
ESAB για να ενεργοποιήσετε αυτήν τη λειτουργία.
2.3Κρυμμένες λειτουργίες συγκόλλησης MMA
Στον πίνακα ελέγχου υπάρχουν κρυμμένες λειτουργίες.
Για να αποκτήσετε πρόσβαση στις λειτουργίες του A32, χρησιμοποιήστε το πλήκτρο
επιλογής μεθόδου, .
Για να αποκτήσετε πρόσβαση στις λειτουργίες του A33 και A34, κρατήστε το πλήκτρο
πατημένο για 5 δευτερόλεπτα. Η οθόνη δείχνει ένα γράμμα και μια τιμή. Η
σωστή λειτουργία επιλέγεται με το πάτημα των πλήκτρων. Για την αλλαγή της τιμής
της επιλεγμένης λειτουργίας χρησιμοποιείται το κουμπί.
Γράμμα λειτουργίαςΛειτουργία
CΔύναμη τόξου
HΘερμή εκκίνηση
dΣυγκόλληση πτώσης
Για να τερματίσετε τη λειτουργία στον A32, κρατήστε το πλήκτρο πατημένο για
5 δευτερόλεπτα. Στον A33 και A34, κρατήστε πατημένο το πλήκτρο για 5
δευτερόλεπτα.
Η δύναμη τόξου είναι σημαντική για τον προσδιορισμό του τρόπου με τον οποίο
μεταβάλλεται το ρεύμα ανταποκρινόμενο σε μεταβολή του μήκους του τόξου.
Χαμηλότερη τιμή δίνει ομαλότερο τόξο με λιγότερα πιτσιλίσματα.
Θερμή εκκίνηση
Αυξάνει το ρεύμα συγκόλλησης, εντός καθορισμένου χρονικού διαστήματος, στην
αρχή της διεργασίας συγκόλλησης. Ορίστε την τιμή του ρεύματος θερμής εκκίνησης,
χρησιμοποιώντας το κουμπί. Αυτό μειώνει τον κίνδυνο των ελαττωμάτων συνένωσης
κατά την έναρξη της συγκόλλησης.
Συγκόλληση πτώσης
Η συγκόλληση πτώσης μπορεί να χρησιμοποιείται όταν γίνεται συγκόλληση με
ανοξείδωτα ηλεκτρόδια. Η λειτουργία περιλαμβάνει εναλλαγή έναυσης και σβέσης
του τόξου για να επιτευχθεί καλύτερος έλεγχος της παροχής θερμότητας. Χρειάζεται
μόνο να ανυψωθεί ελαφρά το ηλεκτρόδιο για να σβήσει το τόξο.
3ΣΥΓΚΟΛΛΗΣΗ TIG
3.1Ρυθμίσεις
ΛειτουργίαΠεριοχή ρύθμισηςA32A33A34Värde vid
leverans
Ρεύμα4 μέγ.
Ενεργός πίνακαςOFF ή ONxxxON
Μονάδα τηλεελέγχουOFF ή ONxxxOFF
VRD-xxx-
1)
Η περιοχή ρύθμισης εξαρτάται από την πηγή ρεύματος που χρησιμοποιείται.
1)
xxx60 A
3.2Επεξηγήσεις συμβόλων και λειτουργιών
Συγκόλληση TIG
Η συγκόλληση TIG λειώνει το μέταλλο του αντικειμένου εργασίας, χρησιμοποιώντας
τόξο που ανάβει με ηλεκτρόδιο βολφραμίου το οποίο δεν λειώνει. Το σημείο συγκόλ
λησης και το ηλεκτρόδιο προστατεύονται με προστατευτικό αέριο.
Με τη λειτουργία ”ΕκκίνησηTig με ρεύμα”, το τόξο ανάβει όταν το ηλεκτρόδιο
βολφραμίου έρχεται σε επαφή με το αντικείμενο εργασίας και κατόπιν ανυψώνεται
μακριά από αυτό.
Ενεργός πίνακας
Οι ρυθμίσεις γίνονται από τον πίνακα ελέγχου.
Μονάδα τηλεελέγχου
Οι ρυθμίσεις γίνονται από τη μονάδα τηλεελέγχου.
Η μονάδα τηλεελέγχου πρέπει να συνδέεται στην υποδοχή της μονάδας
τηλεελέγχου πάνω στο μηχάνημα πριν από την ενεργοποίηση. Όταν είναι
ενεργοποιημένη η μονάδα τηλεελέγχου, ο πίνακας είναι ανενεργός.
VRD (Voltage Reducing Device)
Η λειτουργία VRD διασφαλίζει ότι το κύκλωμα ανοικτής τάσης δεν θα υπερβεί τα 35
V όταν δεν πραγματοποιείται η συγκόλληση. Αυτό επιτυγχάνεται από μια αναμμένη
VRD LED.
Η λειτουργία VRD μπλοκάρεται όταν το σύστημα ανιχνεύει ότι έχει ξεκινήσει η
συγκόλληση.
Αν η λειτουργία VRD είναι ενεργή και η τάση ανοικτού κυκλώματος υπερβεί το όριο
των 35 V, εμφανίζεται ένα μήνυμα σφάλματος (16) στην οθόνη και η συγκόλληση
δεν μπορεί να ξεκινήσει ενόσω εμφανίζεται το μήνυμα σφάλματος.
Για άλλες πηγές ρεύματος επικοινωνήστε με εξουσιοδοτημένο τεχνικό σέρβις της
ESAB για να ενεργοποιήσετε αυτήν τη λειτουργία.
Στη μνήμη του πίνακα ελέγχου μπορούν να αποθηκευτούν δύο διαφορετικά
προγράμματα δεδομένων συγκόλλησης.
Πατήστε το πλήκτρο ή για 5 δευτερόλεπτα για να αποθηκεύσετε τα
δεδομένα συγκόλλησης στη μνήμη. Τα δεδομένα συγκόλλησης έχουν αποθηκευτεί
όταν αρχίζει να αναβοσβήνει το πράσινο ενδεικτικό λαμπάκι.
Για μεταγωγή στις διαφορετικές μνήμες δεδομένων συγκόλλησης, πιέζετε το πλήκτρο
ή .
Η μνήμη δεδομένων συγκόλλησης έχει εφεδρική μπαταρία, έτσι ώστε οι ρυθμίσεις να
παραμένουν ακόμα και αν το μηχάνημα έχει απενεργοποιηθεί.
5ΚΩΔΙΚΟΙ ΣΦΑΛΜΑΤΟΣ
Οι κωδικοί σφάλματος χρησιμοποιούνται για να δείξουν ότι έχει συμβεί σφάλμα στον
εξοπλισμό. Υποδεικνύεται στην οθόνη με Ε ακολουθούμενο από αριθμό κωδικού
σφάλματος.
Ο αριθμός μονάδας που απεικονίζεται δείχνει ποια μονάδα δημιούργησε το σφάλμα,
π.χ. U 0.
Εάν έχουν ανιχνευτεί περισσότερα από ένα σφάλματα, απεικονίζεται μόνο ο κωδικός
του σφάλματος που συνέβη τελευταίο. Πατήστε οποιοδήποτε πλήκτρο λειτουργίας ή
γυρίστε το κουμπί για να σβήσετε την ένδειξη σφάλματος από την οθόνη.
ΣΗΜΕΙΩΣΗ! Εάν η μονάδα τηλεελέγχου είναι ενεργοποιημένη, απενεργοποιήστε την
πατώντας για την απαλοιφή της ένδειξης σφάλματος.
5.1Κατάλογος κωδικών σφάλματος
Αριθμός μονάδας:
U 0= μονάδα δεδομένων συγκόλλησηςU 2= πηγή ρεύματος
Οι κωδικοί για σφάλματα τα οποία ο χρήστης μπορεί να διορθώσει μόνος του,
δίνονται παρακάτω. Εάν εμφανιστεί διαφορετικός κωδικός, καλέστε κάποιον τεχνικό
σέρβις.
Κωδικό
σφάλμ
ατος
E 6Υψηλή θερμοκρασία
E 14Σφάλμα επικοινωνίας (δίαυλος εκτός)
E 16Υψηλή τάση ανοικτού κυκλώματος
E 19Σφάλμα μνήμης
Περιγραφή
ς
Ενεργοποιήθηκε ο θερμικός διακόπτης υπερφόρτισης.
Η τρέχουσα διεργασία συγκόλλησης διακόπτεται και δεν μπορεί να ξεκινήσει πάλι προτού
πέσει η θερμοκρασία.
Ενέργεια: Ελέγξτε και βεβαιωθείτε ότι δεν είναι μπλοκαρισμένες ή φραγμένες με βρωμιά οι
είσοδοι ή οι έξοδοι του αέρα ψύξης. Ελέγξτε τον κύκλο εργασίας που χρησιμοποιείται, για
να βεβαιωθείτε ότι η συσκευή δεν υπερφορτίζεται.
Σοβαρή παρεμβολή στον δίαυλο CAN.
Ενέργεια: Ελέγξτε και βεβαιωθείτε ότι δεν υπάρχουν σφάλματα στις μονάδες που
συνδέονται με τον δίαυλο CAN. Ελέγξτε τα καλώδια. Εάν το σφάλμα επιμένει, καλέστε
τεχνικό σέρβις.
Η τάση ανοικτού κυκλώματος είναι πολύ υψηλή.
Ενέργεια: Διακόψτε την παροχή ρεύματος δικτύου για να επαναφέρετε τη μονάδα. Εάν το
σφάλμα επιμένει, καλέστε τεχνικό σέρβις.
Το περιεχόμενο της υπάρχουσας μνήμης είναι εσφαλμένο. Χρησιμοποιούνται τα βασικά
δεδομένα.
Ενέργεια: Διακόψτε την παροχή ρεύματος δικτύου για να επαναφέρετε τη μονάδα. Εάν το
σφάλμα επιμένει, καλέστε τεχνικό σέρβις.
