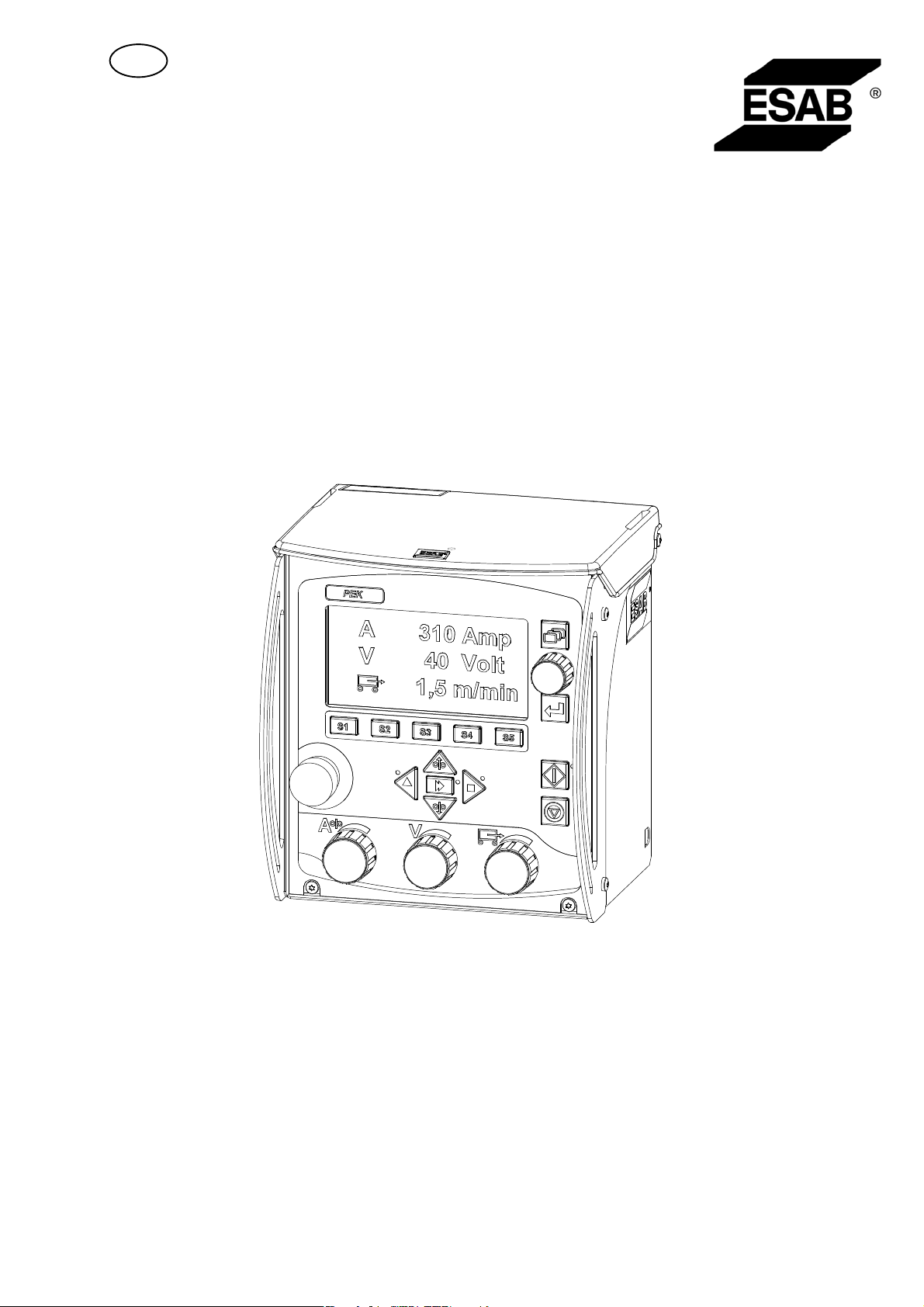

LV
A2, A6
PEK Control unit
Lietošanas pamācība
0460 948 001 LV 110119
Valid for serial no. 921-xxx-xxx, 943-xxx-xxxx,
049-xxx-xxxx
DECLARATION OF CONFORMITY
according to the Low Voltage Directive 2006/95/EC, according to the EMC Directive 2004/108/EC
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
enligt Lågspänningsdirektivet 2006/95/EG, enligt EMC−Direktivet 2004/108/EG
Type of equipment Materialslag
Control box
Brand name or trade mark Fabrikatnamn eller varumärke
ESAB
Type designation etc. Typbeteckning etc.
PEK Control box is used with A2 and A6, from serial number 921 xxx xxxx (2009 w. 21)
Manufacturer or his authorised representative established within the EEA
Name, address, telephone No, telefax No: Tillverkarens namn, adress, telefon, telefax:
ESAB AB, Welding Equipment
Esabvägen, SE−695 81 LAXÅ, Sweden
Phone: +46 584 81 000, Fax: +46 584 411 924
The following harmonised standard in force within the EEA has been used in the design:
Följande harmoniserande standarder har använts i konstruktionen:
EN 60974−1, Arc welding equipment – Part 1: Welding power sources
EN 60974−10, Arc welding equipment – Part 10: Electromagnetic compatibility (EMC) requirements
Additional information: / Tilläggsinformation: Restrictive use, this Control Box is use with equipment of Class A, intended
for use in locations other than residential
By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorised
representative established within the EEA, that the equipment in question complies with the safety requirements
stated above.
Genom att underteckna detta dokument försäkrar undertecknad såsom tillverkare, eller tillverkarens representant inom
EES, att angiven materiel uppfyller säkerhetskraven angivna ovan.
Date / Datum
Laxå 2009−05−20
Signature / Underskrift Position / Befattning
Global Director
Equipment and Automation
Kent Eimbrodt
Clarification
- 2 -
1 DROŠĪBA 4.........................................................
2 IEVADS 6...........................................................
2.1 Aprīkojums 6...............................................................
2.2 Vadības panelis 6...........................................................
3 TEHNISKIE DATI 7...................................................
4 UZSTĀDĪŠANA 7....................................................
4.1 Elektrotīkls 7...............................................................
5 DARBĪBA 8.........................................................
5.1 Savienojumi 8..............................................................
5.2 USB savienojums 8.........................................................
5.3 Simbolu skaidrojums 9.......................................................
6 APKOPE 10..........................................................
6.1 Pārbaude un tīrīšana 10.......................................................
7 REZERVES DAĻU PASŪTĪŠANA 10....................................
SHĒMA 12..............................................................
PASŪTĪŠANAS NUMURS 14..............................................
PIEDERUMI 15..........................................................
Tiek paturētas tiesības bez iepriekšēja brīdinājuma izmainīt specifikācijas.
TOCl
- 3 -
LV
1 DROŠĪBA
PIEZĪME. Šo iekārtu ir pārbaudījis ESAB vispārējās uzstādīšanas laikā. Atbildību par
iekārtas drošību un pareizu funkcionēšanu uzņemas persona, kas veic attiecīgo
uzstādīšanu.
ESAB iekārtas lietotāji pilnībā atbild par to, lai tiktu nodrošināts, ka visi, kas strādā ar iekārtu vai pie
tās, ievērotu visus attiecīgos drošības pasākumus. Drošības pasākumiem jāatbilst prasībām, kas
attiecas uz šī tipa iekārtām. Papildus standarta noteikumiem, kas attiecas uz darba vietu, jāievēro
šādi ieteikumi.
Visus darbus veic kvalificēts personāls, kas labi pārzina metināšanas iekārtas darbību. Nepareizas
iekārtas ekspluatācijas rezultātā var rasties bīstamas situācijas, kuru dēļ iekārtas operators var
savainoties un iekārta var tikt sabojāta.
1. Visiem, kas lieto metināšanas iekārtu, jāpārzina:
S tās darbība
S kur atrodas avārijas slēdži
S tās funkcijas
S attiecīgie drošības pasākumi
S metināšana un griešana
2. Operatoram jānodrošina, lai:
S neviena nepiederoša persona iedarbināšanas brīdī neatrodas iekārtas darbības zonā.
S neviens nebūtu neaizsargāts, kad rodas elektriskais loks
3. Darba vietā:
S jābūt metināšanai piemērotiem apstākļiem
S nedrīkst būt caurvējš
4. Individuālās aizsardzības līdzekļi
S Vienmēr lietojiet ieteiktos drošības līdzekļus, tādus kā aizsargbrilles, ugunsdrošu apģērbu,
aizsargcimdus. Ievērojiet! Nelietojiet drošības cimdus, kad maināt stiepli.
S Nevalkājiet nepieguļošus aksesuārus, tādus kā šalles, rokassprādzes, gredzenus utt., kas
var aizķerties vai radīt apdegumus.
5. Parastie drošības pasākumi
S Pārliecinieties, vai atpakaļstrāvas kabelis ir pievienots droši.
S Strādāt ar augstsprieguma iekārtu drīkst tikai kvalificēts elektriķis.
S Piemērotai ugunsdzēšanas iekārtai jābūt skaidri apzīmētai un jāatrodas ļoti tuvu.
S Iekārtas eļļošanu un apkopi nedrīkst veikt tās darbības laikā.
be01d1la
- 4 -
LV
BRĪDINĀJUMS
Metinot un griežot ar elektrisko loku, var savainot sevi un citus. Metinot ievērojiet drošības
pasākumus. Lai darba devējs jūs iepazīstina ar drošības praksi, kas pamatojas uz ražotāja
norādītajiem bīstamības datiem.
ELEKTROŠOKS - bīstams dzīvībai
S Uzstādiet un iezemējiet metināšanas agregātu atbilstoši piemērojamajiem standartiem.
S Nepieskarieties elektrību vadošajām daļām vai elektrodiem ar kailu ādu, slapjiem cimdiem vai slapju
apģērbu.
S Esiet izolēts no zemes un apstrādājamā materiāla.
S Strādājiet drošā pozā.
DŪMI UN GĀZES - var būt kaitīgi veselībai
S Neturiet galvu dūmos.
S Lai aizvadītu dūmus un gāzes no elpošanas zonas un darba zonas, ieslēdziet ventilāciju, nosūcēju pie
loka vai abus.
LOKA STARI - var savainot acis un apdedzināt ādu.
S Sargiet acis un ķermeni. Lietojiet pareizu metināšanas masku un aizsarglēcas un lietojiet aizsargājošu
apģērbu.
S Aizsargājiet blakus esošās personas ar piemērotām maskām vai aizslietņiem.
UGUNSBĪSTAMĪBA
S Dzirksteļu dēļ var izcelties ugunsgrēks. Pārliecinieties, vai tuvumā nav viegli uzliesmojošu materiālu.
TROKSNIS - pārmērīgs troksnis var bojāt dzirdi.
S Sargiet ausis. Lietojiet austiņas vai citus dzirdes aizsardzības līdzekļus.
S Brīdiniet blakus esošos par iespējamo apdraudējumu.
DARBĪBAS TRAUCĒJUMI - rodoties darbības traucējumiem, meklējiet profesionālu palīdzību.
Pirms uzstādīšanas vai ekspluatācijas ar izpratni izlasiet liet ošanas pamācību.
SARGĀJIET SEVI UN CITUS!
UZMANĪBU!
Šis ražojums paredzēts tikai elektriskā loka metināšanai.
UZMANĪBU!
“Class A" iekārtas nav paredzētas lietošanai dzīvojamās mājās, kurās
elektriskā strāva tiek piegādāta, izmantojot publisko zemsprieguma
elektrotīklu. Šādās vietās var būt grūtības nodrošināt “Class A“ iekārtu
elektromagnētisko saderību, ņemot vērā pārvades un starojuma
izraisītos traucējumus.
UZMANĪBU!
Pirms uzstādīšanas vai ekspluatācijas ar izpratni
izlasiet lietošanas pamācību.
be01d1la
- 5 -
LV
Utilizējiet elektronisko aprīkojumu, nododot to otrreizējās pārstrādes punktā!
Ievērojot Eiropas Direktīvu 2002/96/EK par elektriskā un elektroniskā aprīkojuma
atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, elektriskās un/vai
elektroniskās iekārtas, kam beidzies kalpošanas laiks, jānodod utilizācijai otrreizējās
pārstrādes punktos.
Kā par iekārtu atbildīgajai personai, jums ir pienākums iegūt informāciju par
apstiprinātajām savākšanas vietām.
Lai iegūtu plašāku informāciju, sazinieties ar tuvāko ESAB izplatītāju.
ESAB var nodrošināt visus vajadzīgos piederumus aizsardzībai un
metināšanai.
2 IEVADS
PEK ir vadības ierīce, kas paredzēta loka metināšanai ar kušņiem (SAW) un loka
metināšanai ar tērauda elektrodu gāzes vidē (GMAW). Vadības ierīce tiek lietota
kopā ar automātiskajām metināšanas iekārtām, barošanas avotiem, kolonnu un
izliču metināmajām iekārtām.
Izstrādājuma ESAB piederumu sarakstu skatiet 15 lpp.
2.1 Aprīkojums
Vadības ierīces komplektācijā ietilpst:
S vadības ierīces lietošanas rokasgrāmata;
S vadības paneļa lietošanas rokasgrāmata angļu valodā.
Lietošanas instrukcijas citās valodās var lejupielādēt no tīmekļa vietnes
www.esab.com.
2.2 Vadības panelis
Plašāku aprakstu par vadības paneli
skatiet atsevišķā lietošanas
rokasgrāmatā.
be01d1la
- 6 -
LV
3 TEHNISKIE DATI
PEK
Barošanas spriegums 42 V, 50/60 Hz
Patērētā jauda Maks. 900 VA
Dzinēja savienojumi, kas pielāgoti ESAB
motoriem.
Ātruma kontrole Atvienošana no motora ar impulsu sensoru
Darba temperatūra no -15° C līdz + 45 ° C
Transportēšanas temperatūra no -20° C līdz + 55 ° C
Relatīvais gaisa mitrums Maks. 95%
Izmēri, garums x platums x augstums 246 x 235 x 273 mm
Svars 6,6 kg
Drošības klase IP23
Elektroda padeves ātrums 0-200 cm/min*)
Maks. manuālās elektroda padeves ātrums 2,0 m/min
Vada padeves ātrums, pildīšanas stieple 0-2500 cm/min*)
6 A 100%
Skatiet atsevišķu automātisko metināšanas
iekārtu lietošanas pamācību.
Par stieples padeves ierīci skatiet atsevišķu
lietošanas pamācību.
*) Iestatījumu diapazons ir atkarĪgs no izmantotā izstrādājuma.
Izturības klase
Ar kodu IP apzīmē izturības klasi, t. i., aizsardzības pakāpi pret cietu priekšmetu un ūdens
iedarbību. Iekārta, kas marķēta ar IP23, paredzēta lietošanai telpās un ārpus tām.
4 UZSTĀDĪŠANA
Uzstādīšana jāveic aroda speciālistam.
4.1 Elektrotīkls
Ievērojiet!
Prasības elektrotīklam
Lielas jaudas iekārtas, saņemot no elektrotīkla primāro strāvu, var ietekmēt strāvas kvalitāti tīklā.
Tādēļ uz dažu tipu iekārtām (skat. tehniskos datus) var attiekties pieslēgšanas ierobežojumi vai
prasības par maksimālo pieļaujamo elektrotīkla pretestību vai nepieciešamo minimālo strāvas
piegādes jaudu pieslēgvietā. Šādā gadījumā uzstādītāja vai iekārtas lietotāja pienākums ir
pārliecināties, nepieciešamības gadījumā konsultējoties ar sadales tīkla operatoru, ka iekārtu
drīkst pieslēgt tīklam.
be01d1la
- 7 -
LV
5 DARBĪBA
Vispārīgus drošības noteikumus par darbu ar iekārtu sk.4. lpp. Pirms sākat
lietot iekārtu, izlasiet tos pilnībā!
5.1 Savienojumi
1 Avārijas slēdzis 7 Savienojums elektroda padeves kustības
ātruma atgriezeniskajai saitei
2 Vadības panelis, skatiet atsevišķu
lietošanas rokasgrāmatu
3 Savienojums (CAN) tālvadības ierīcei vai
tehniskās apkopes rīkam
4 USB savienojums, skatīt punktu 5.2 10 Motora kabeļa savienojums stieples
5 Savienojums pozīcijslēdzim vai kabelim ar
gāzes ieslēdzējreleja vārstu
6 Savienojums stieples padeves kustības
ātruma atgriezeniskajai saitei
8 Savienojums loka sprieguma
atgriezeniskajai saitei
9 Savienojums motora kabeļa padeves
kustībai
padevei
11 Savienojums vadības kabelim no strāvas
avota
5.2 USB savienojums
Ārējā USB atmiņa var tikt izmantota, lai pārsūtītu programmas gan uz, gan no
sistēmām.
Veicot normālu ekspluatāciju, nepastāv risks iegūt "vīrusus", kas varētu "inficēt"
aprīkojumu. Lai pilnībā novērstu risku, kopā ar šo aprīkojumu izmantoto atmiņu
iesakām izmantot tikai tai paredzētajiem mērķiem.
Noteiktas USB atmiņas var nestrādāt ar šo aprīkojumu. Iesakām izmantot USB
atmiņas no uzticama piegādātāja.
be01d1la
- 8 -
LV
ESAB neuzņemas atbildību par bojājumiem, kas radušies USB atmiņas nepareizas
lietošanas rezultātā.
USB atmiņas ievietošana
S Izslēdziet strāvas padeves galveno slēdzi.
S Ievietojiet USB atmiņu USB kontaktligzdā.
S Ieslēdziet strāvas padeves galveno slēdzi.
5.3 Simbolu skaidrojums
Galvenā izvēlne Ievadīšana
Manuālās padeves
kustība virzienā Y
Ātra kustība
Manuāla stieples padeve
lejup
Beigt Strāvas stiprums
Stieples padeves ātrums Spriegums
Elektroda padeves
ātrums
Manuālās padeves
kustība virzienā J
Manuāla stieples padeve
augšup
Sākt
Informāciju par vadības paneli skatiet atsevišķā lietošanas rokasgrāmatā.
be01d1la
- 9 -
LV
6 APKOPE
Lai darbība būtu droša un stabila, svarīgi veikt regulāru apkopi.
Tikai personas ar attiecīgām zināšanām par elektrību (pilnvarotais personāls) drīkst
noņemt drošības plāksnes.
UZMANĪBU!
Visas piegādātāja garantijas saistības vairs nav spēkā, ja klients garantijas laikā pats
mēģina ražojumu labot, lai novērstu kādu bojājumu.
6.1 Pārbaude un tīrīšana
Regulāri jāpārbauda, vai vadības ierīci nav aizsprostojuši netīrumi.
Tīrīšanas biežums un metodes ir atkarīgas no:
S metināšanas procesa;
S loka laika;
S novietojuma;
S apkārtējās vides.
Parasti ir pietiekami, ja reizi gadā korpusu iztīra ar saspiesta gaisa strūklu (ar
samazinātu spiedienu).
7 REZERVES DAĻU PASŪTĪŠANA
PEK ir projektēts un testēts atbilstoši starptautiskajiem un Eiropas standartiem EN
60974-1 un EN 60974-10. Servisa centram, kas veicis apkopi vai remontu,
jānodrošina, lai ražojums joprojām atbilstu minētajam standartam.
Rezerves daļas var pasūtīt no tuvākā ESAB preču izplatītāja - sk. šīs publikācijas
pēdējo lappusi.
be01d1la
- 10 -
p
- 11 -
Shēma
12
Edition 110119
13
Edition 110119
PEK
Pasūtīšanas numurs
Ordering no. Denomination Type
0460 504 880 Control unit PEK
0459 839 036 Spare parts list PEK
0460 949 Instruction manual Control panel for PEK
Instruction manuals and the spare parts list are available on the Internet at www.esab.com
Edition 110119
14
PEK
Piederumi
Control cable PEK - Power source
15 m.....................................
25 m.....................................
35 m.....................................
50 m.....................................
Cable restraining bracket ................. 0460 861 880
0460 910 881
0460 910 882
0460 910 883
0460 910 884
USB Memory stick 2 Gb ................. 0462 062 001
15
Edition 110119
ESAB subsidiaries and representative offices
Europe
AUSTRIA
ESAB Ges.m.b.H
Vienna-Liesing
Tel: +43 1 888 25 11
Fax: +43 1 888 25 11 85
BELGIUM
S.A. ESAB N.V.
Brussels
Tel: +32 2 745 11 00
Fax: +32 2 745 11 28
BULGARIA
ESAB Kft Representative Office
Sofia
Tel/Fax: +359 2 974 42 88
THE CZECH REPUBLIC
ESAB VAMBERK s.r.o.
Vamberk
Tel: +420 2 819 40 885
Fax: +420 2 819 40 120
DENMARK
Aktieselskabet ESAB
Herlev
Tel: +45 36 30 01 11
Fax: +45 36 30 40 03
FINLAND
ESAB Oy
Helsinki
Tel: +358 9 547 761
Fax: +358 9 547 77 71
FRANCE
ESAB France S.A.
Cergy Pontoise
Tel: +33 1 30 75 55 00
Fax: +33 1 30 75 55 24
GERMANY
ESAB GmbH
Solingen
Tel: +49 212 298 0
Fax: +49 212 298 218
GREAT BRITAIN
ESAB Group (UK) Ltd
Waltham Cross
Tel: +44 1992 76 85 15
Fax: +44 1992 71 58 03
ESAB Automation Ltd
Andover
Tel: +44 1264 33 22 33
Fax: +44 1264 33 20 74
HUNGARY
ESAB Kft
Budapest
Tel: +36 1 20 44 182
Fax: +36 1 20 44 186
ITALY
ESAB Saldatura S.p.A.
Mesero (Mi)
Tel: +39 02 97 96 81
Fax: +39 02 97 28 91 81
NORWAY
AS ESAB
Larvik
Tel: +47 33 12 10 00
Fax: +47 33 11 52 03
POLAND
ESAB Sp.zo.o.
Katowice
Tel: +48 32 351 11 00
Fax: +48 32 351 11 20
PORTUGAL
ESAB Lda
Lisbon
Tel: +351 8 310 960
Fax: +351 1 859 1277
ROMANIA
ESAB Romania Trading SRL
Bucharest
Tel: +40 316 900 600
Fax: +40 316 900 601
RUSSIA
LLC ESAB
Moscow
Tel: +7 (495) 663 20 08
Fax: +7 (495) 663 20 09
SLOVAKIA
ESAB Slovakia s.r.o.
Bratislava
Tel: +421 7 44 88 24 26
Fax: +421 7 44 88 87 41
SPAIN
ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: +34 91 878 3600
Fax: +34 91 802 3461
SWEDEN
ESAB Sverige AB
Gothenburg
Tel: +46 31 50 95 00
Fax: +46 31 50 92 22
ESAB international AB
Gothenburg
Tel: +46 31 50 90 00
Fax: +46 31 50 93 60
SWITZERLAND
ESAB AG
Dietikon
Tel: +41 1 741 25 25
Fax: +41 1 740 30 55
UKRAINE
ESAB Ukraine LLC
Kiev
Tel: +38 (044) 501 23 24
Fax: +38 (044) 575 21 88
North and South America
ARGENTINA
CONARCO
Buenos Aires
Tel: +54 11 4 753 4039
Fax: +54 11 4 753 6313
BRAZIL
ESAB S.A.
Contagem-MG
Tel: +55 31 2191 4333
Fax: +55 31 2191 4440
CANADA
ESAB Group Canada Inc.
Missisauga, Ontario
Tel: +1 905 670 02 20
Fax: +1 905 670 48 79
MEXICO
ESAB Mexico S.A.
Monterrey
Tel: +52 8 350 5959
Fax: +52 8 350 7554
USA
ESAB Welding & Cutting Products
Florence, SC
Tel: +1 843 669 44 11
Fax: +1 843 664 57 48
Asia/Pacific
CHINA
Shanghai ESAB A/P
Shanghai
Tel: +86 21 2326 3000
Fax: +86 21 6566 6622
INDIA
ESAB India Ltd
Calcutta
Tel: +91 33 478 45 17
Fax: +91 33 468 18 80
INDONESIA
P.T. ESABindo Pratama
Jakarta
Tel: +62 21 460 0188
Fax: +62 21 461 2929
JAPAN
ESAB Japan
Tokyo
Tel: +81 45 670 7073
Fax: +81 45 670 7001
MALAYSIA
ESAB (Malaysia) Snd Bhd
USJ
Tel: +603 8023 7835
Fax: +603 8023 0225
SINGAPORE
ESAB Asia/Pacific Pte Ltd
Singapore
Tel: +65 6861 43 22
Fax: +65 6861 31 95
SOUTH KOREA
ESAB SeAH Corporation
Kyungnam
Tel: +82 55 269 8170
Fax: +82 55 289 8864
UNITED ARAB EMIRATES
ESAB Middle East FZE
Dubai
Tel: +971 4 887 21 11
Fax: +971 4 887 22 63
Africa
EGYPT
ESAB Egypt
Dokki-Cairo
Tel: +20 2 390 96 69
Fax: +20 2 393 32 13
SOUTH AFRICA
ESAB Africa Welding & Cutting Ltd
Durbanvill 7570 - Cape Town
Tel: +27 (0)21 975 8924
Distributors
For addresses and phone
numbers to our distributors in
other countries, please visit our
home page
www.esab.com
THE NETHERLANDS
ESAB Nederland B.V.
Amersfoort
Tel: +31 33 422 35 55
Fax: +31 33 422 35 44
ESAB AB
SE-695 81 LAXÅ
SWEDEN
Phone +46 584 81 000
www.esab.com
101217
Loading...
