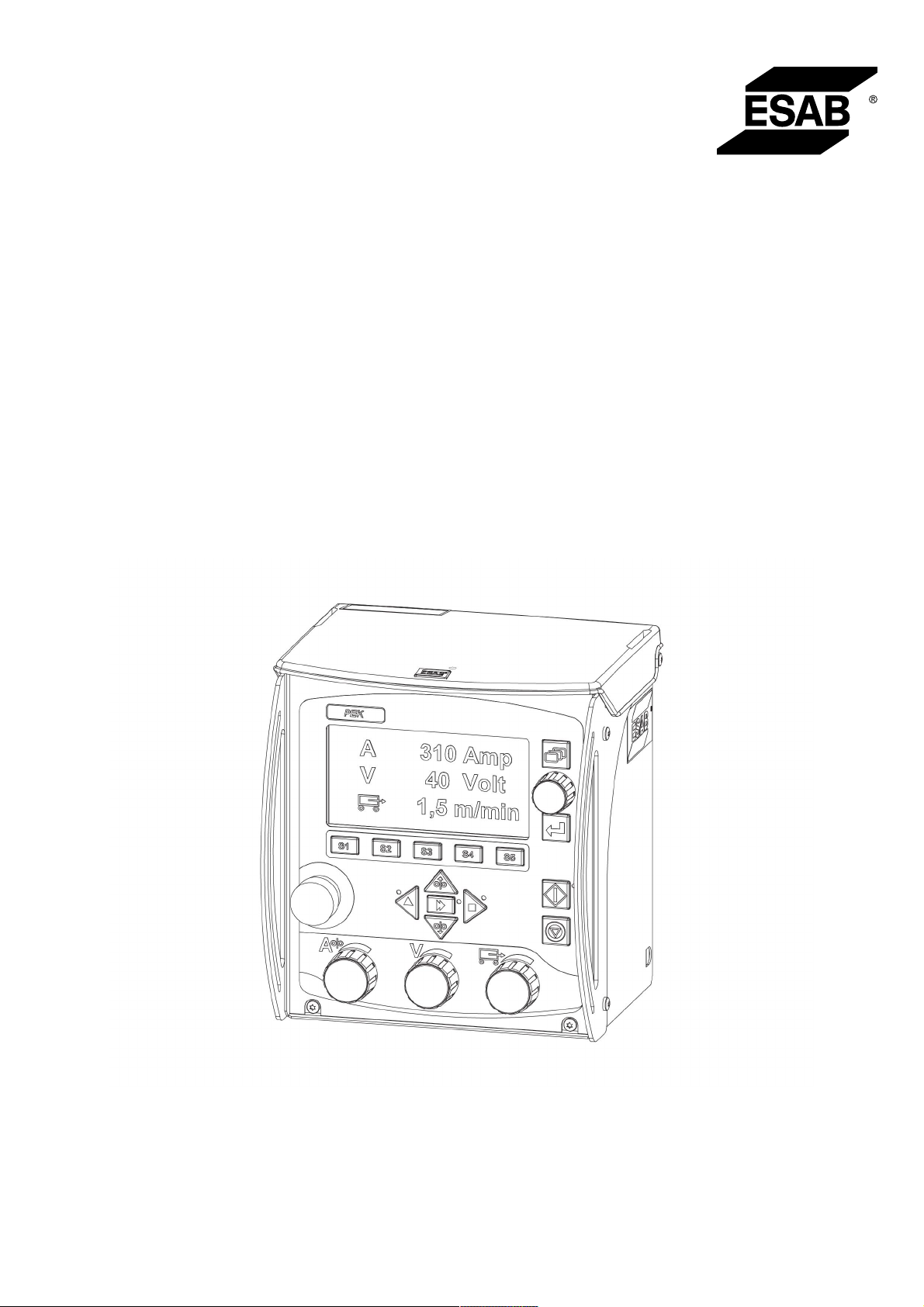

A2, A6 PEK Control Unit

Kasutusjuhend

0460 948 201 EE 20220217

Valid for: serial no. 628-xxx-xxxx

SISUKORD

OHUTUS

SISSEJUHATUS

2.1 Varustus

2.2 Juhtpaneel

TEHNILISED ANDMED

PAIGALDAMINE

4.1 Vooluvõrk

KASUTAMINE

5.1 Ühendused

5.2 USB ühendus

5.3 LAN/Ethernet-pistik

5.4 Sümbolite selgitus

HOOLDAMINE

6.1 Kontrollimine ja puhastamine

VARUOSADE TELLIMINE

SKEEM

.................................................................................................................

TELLIMISNUMBRID TARVIKUD

......................................................................................................

..........................................................................................

..................................................................................................

...............................................................................................

...............................................................................

..........................................................................................

................................................................................................

..............................................................................................

..........................................................................................

.............................................................................................

............................................................................................

...........................................................................................................

................................................................................

..................................................................................

...............................................................

...........................................................................

7 7

10 10 11 11

13 14 16 17

Jätame endale õiguse teha muudatusi ilma ette teatamata.

0460 948 201 © ESAB AB 2022

1 OHUTUS

TÄHELEPANU!

ESAB katsetab seda seadet üldisel ülesseadmisel. Vastutus spetsiifilise ülesseadmise ohutuse ja talitluse eest lasub integreerijal.

ESAB keevitusseadmete kasutajad on kohustatud tagama, et igaüks, kes töötab seadmetega või nende läheduses, järgiks kõiki asjakohaseid ohutusabinõusid. Ohutusabinõud peavad vastama antud seadme tüübile kehtestatud nõuetele. Lisaks tavapärastele töökohale kehtestatud eeskirjadele tuleb järgida allpool esitatud soovitusi.

Kõiki töid peavad teostama hea väljaõppe saanud ja seadmete tööga hästi kursis olevad töötajad. Seadmete ebaõige kasutamine võib põhjustada ohtlikke olukordi, mille tagajärjel võib viga saada kasutaja või seade.

1. Kõik, kes kasutavad seadmeid, peavad olema kursis: ○ selle töö; ○ hädaseiskamislülitite asukoha; ○ selle talitluse; ○ asjakohaste ohutusabinõude; ○ keevitamise ja lõikamise või seadme muu kohase kasutamisega

2. Kasutaja peab tagama, et: ○ seadme käivitamisel ei oleks selle tööala piires ühtki kõrvalist isikut ○ kaare käivitamisel või seadmega töö alustamisel poleks keegi kaitsevahendita

3. Töökoht peab: ○ vastama otstarbele; ○ olema tuuletõmbeta.

4. Isikukaitsevahendid: ○ Soovitame teil alati kanda isikukaitsevahendeid, nagu kaitseprillid, leegikindlad

riided, kaitsekindad

○ Ärge kandke kergesti haakuvaid esemeid, nagu sallid, käeketid, sõrmused jms,

mis võivad kinni kiiluda või põletushaavu tekitada

5. Üldised ohutusabinõud ○ Veenduge, et tagasivoolukaabel on turvaliselt ühendatud ○ Kõrgepingeseadmetega seotud töid võib teostada ainult väljaõppinud elektrik ○ Sobivad tulekustutusvahendid peavad olema tähistatud selgelt ja paigutatud

käepäraselt.

○ Seadmete määrimist ja hooldust ei tohi viia läbi nende töötamise ajal

HOIATUS!

Muljumisoht juhtmepooli vahetamise ajal! Ärge kasutage kaitsekindaid, kui sisestate keevitustraati etteanderullikute vahele.

0460 948 201

- 4 -

1 OHUTUS

HOIATUS!

Kaarkeevitus ja -lõikamine võivad vigastada teid ennast ja teisi. Kasutage keevitamisel ja lõikamisel ettevaatusabinõusid. Küsige tööandjalt ohutustava kohta, mis peab põhinema tootja ohuandmetel.

ELEKTRILÖÖK – Võib tappa!

• Keevitusseadme paigaldus ja maandus peavad vastama kehtivatele

• Ärge puutuge pingestatud elektrilisi osi või elektroode ei paljakäsi, märgade

• Isoleerige ennast maast ja töödeldavast detailist

• Tagage endale ohutu tööasend

AEROSOOLID JA GAASID – Võivad olla tervisele ohtlikud

• Hoidke pead aerosoolidest kaugel

• Kasutage ventilatsiooni, väljatõmmet kaare kohal või mõlemat, selleks et

KEEVITUSKIIRED – Võivad vigastada silmi ja tekitada põletushaavu

• Kaitske oma silmi ja keha. Kasutage õiget keevitusmaski ja filterklaasi ning

• Kaitske juuresviibijad sobivate varjete või kardinatega

normidele.

kinnaste ega rõivastega.

juhtida aerosoolid ja gaasid sissehingamistsoonist ja lähiümbrusest kõrvale

kandke kaitserõivaid

TULEOHT

• Sädemed (keevituspritsmed) võivad põhjustada tulekahju. Seepärast veenduge, et läheduses ei oleks kergestisüttivaid materjale.

MÜRA – Liigne müra võib kahjustada kuulmist

• Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid. Kaitske oma kõrvu. Kasutage kõrvaklappe või muid kaitsevahendeid

• Hoiatage juuresviibijaid ohu eest

TALITLUSHÄIRE – Talitlushäirete korral kutsuge spetsialist appi.

Enne paigaldamist või tööle hakkamist peate lugema ja mõistma kasutusjuhendit.

KAITSKE ENNAST JA TEISI!

ETTEVAATUST!

See toode on ettenähtud ainult kaarkeevituseks.

ETTEVAATUST!

Klass A seadmed ei ole mõeldud kasutamiseks elurajoonides, kus elektrivoolu saadakse avalikust madalpingevõrgust. Neis kohtades võib esineda raskusi klass A seadmete elektromagnetilise ühilduvuse tagamisel juhtivuslike või kiirguslike häiringute tõttu.

0460 948 201

- 5 -

1 OHUTUS

ETTEVAATUST!

Enne paigaldamist või tööle hakkamist peate lugema ja mõistma kasutusjuhendit.

TÄHELEPANU! Kõrvaldage elektroonikaseadmed

ringlussevõturajatises!

Järgides Euroopa direktiivi 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja selle rakendamist siseriikliku õiguse kohaselt, tuleb kasutuskõlbmatuks muutunud elektri- ja/või elektroonikaseadmed kõrvaldada ringlussevõturajatises.

Seadmete eest vastutava isikuna on Teie kohustuseks hankida teavet volitatud kogumisjaamade kohta.

Lisateabe saamiseks pöörduge lähima ESAB'i toodete edasimüüja poole.

ESAB varustab teid kõigi keevitamisel vajalike kaitsevahendite ja tarvikutega.

0460 948 201

- 6 -

2 SISSEJUHATUS

PEK on juhtseade, mis on mõeldud räbu all kaarkeevituseks (SAW) ja gaasikaitsega metall-kaarkeevituseks (GMAW). Juhtseadet kasutatakse koos automaatsete keevitusmasinate, vooluallikate, kangide ja poomidega.

Selle ESAB-i toote tarvikud leiate käesoleva kasutusjuhendi peatükist „TARVIKUD”.

2.1 Varustus

Juhtseade on varustatud järgnevaga:

• juhtseadme kasutusjuhend,

• juhtpaneeli kasutusjuhend inglise keeles.

Teistes keeltes kasutusjuhendeid saab laadida alla aadressiltwww.esab.com.

2.2 Juhtpaneel

Juhtpaneeli detailse kirjelduse saamiseks vaadake eraldi kasutusjuhendit.

0460 948 201

- 7 -

3 TEHNILISED ANDMED

PEK Toitepinge 42 V, 50/60 Hz Nõutav võimsus Max 900 VA ESAB’i mootorite jaoks kohandatud

6 A 100%

mootoriühendused Kiiruse kontroll Tagasiside impulsiandurilt Töötemperatuur –15 °C kuni +45 °C Transportimise temperatuur –20°C kuni +55°C Suhteline õhuniiskus Max 95% Mõõtmed p × l × k 246 × 235 × 273 mm Mass 6,6 kg Korpuse kaitseklass IP23 liikumiskiirus 0–200 cm/min*)

Automaatsete keevitusmasinate kohta teabe saamiseks vaadake eraldi kasutusjuhendit.

Max manuaalne keevituskiirus 2,0 m/min Traadi etteandekiirus, täidistraat 0–2500 cm/min*)

Traadi etteandeseadme kohta teabe saamiseks vaadake eraldi kasutusjuhendit.

*) Seadistusvahemik sõltub kasutatavast tootest.

Korpuse kaitseklass IP kood tähistab kesta klassi, st kaitseastet tahkiste või vee sissetungi vastu.

Tähistusega IP23 seadmed on mõeldud kasutamiseks nii sees kui väljas.

0460 948 201

- 8 -

4 PAIGALDAMINE

Paigaldamise peab teostama spetsialist.

4.1 Vooluvõrk

TÄHELEPANU! Nõuded toiteallikale

See seade vastab standardile IEC 61000-3-12 tingimusel, et lühisvõimsus on suurem või võrdne S

paigaldaja või kasutaja kohustus on tagada (vajadusel elektrivõrgu operaatoriga nõu pidades), et seade on ühendatud ainult sellise toitega, mille lühisvõimsus on suurem või võrdne S

-ga kasutaja toite ja avaliku vooluvõrgu ühenduskohas. Seadme

scmin

-ga. Vt tehnilisi andmeid jaotisest „TEHNILISED ANDMED”.

scmin

0460 948 201

- 9 -

5 KASUTAMINE

Seadmete käsitsemist puudutavad üldised ohutusnõuanded leiate käesoleva kasutusjuhendi peatükist „OHUTUS”. Lugege need enne seadmete kasutuselevõttu läbi!

5.1 Ühendused

1. Hädaseiskamislüliti 7. Kiiruse tagasiside ühendus

keevituskiirusele

2. Juhtpaneel, vt eraldi kasutusjuhendit 8. Keevituskaare pinge tagasiside ühendus

3. Kaugjuhtimisseadme või

hooldusvahendi ühendus (CAN)

4. USB-ühendus, vt jaotist USB-ühenduse

kohta

5. Piirasendi lüliti või kaabli ühendus

solenoidiga gaasi tarbeks

6. Kiiruse tagasiside ühendus traadi

etteandele

9. Mootorikaabli ühendus keevituskiirusele

10. Mootorikaabli ühendus traadi etteandele

11. LAN-pistik, Etherneti port, mida

kasutatakse ühenduse loomiseks WeldCloud™ Mobile’iga

12. Ühendus vooluallikast lähtuva juhtkaabli

jaoks

5.2 USB ühendus

Välist USB mälu saab kasutada programmide edastamiseks süsteemidelt ja süsteemidele.

Tavapärase kasutamise ajal pole ohtu, et viirused seadmeid nakataksid. Selleks, et ohtu täielikult kõrvaldada soovitame selle seadmega koos kasutatavat mälu mitte kasutada muul eesmärgil peale selleks ettenähtu.

Teatud USB mälud ei pruugi selle seadmega töötada. Soovitame kasutada usaldusväärse tarnija käest saadud USB mälusid.

ESAB ei vastuta mis tahes kahju eest, mille on põhjustanud USB mälu vale kasutamine.

0460 948 201

- 10 -

5 KASUTAMINE

USB mälu sisestamiseks

1. Lülitage peatoitelüliti välja.

2. Sisestage USB mälu USB pesasse.

3. Lülitage peatoitelüliti sisse.

5.3 LAN/Ethernet-pistik

PEK-i juhtseade on varustatud Etherneti liidesega, et ühendada seade üksusega ESAB WeldCloud™ Mobile. Lisateavet süsteemi WeldCloud™ kohta vt WeldCloud™-i kasutusjuhendist. Lisateavet üksuse WeldCloud™ Mobile kohta vt WeldCloud™ Mobile’i kasutusjuhendist.

5.4 Sümbolite selgitus

Peamenüü Sisesta

Manuaalne keevituskiirus suunas

Kiirliikumine

Manuaalne traadi etteanne alla

Peatamine Elektrivool

Traadi etteandekiirus Pinge

liikumiskiirus

Rohkem informatsiooni juhtpaneeli kohta vt eraldi kasutusjuhendist.

Manuaalne keevituskiirus suunas

Manuaalne traadi etteanne üles

Käivitamine

0460 948 201

- 11 -

6 HOOLDAMINE

Regulaarne hooldus tagab turvalise ja usaldusväärse töö.

Hooldust võib teostada ainult volitatud tehnik. Kaitseplaate võib eemaldada üksnes vastavate elektrialaste teadmistega personal (volitatud personal).

ETTEVAATUST!

Kõik tarnijapoolsed garantiikohustused kaotavad kehtivuse, kui klient on püüdnud toote garantiiperioodi ajal mõnd riket iseseisvalt parandada.

6.1 Kontrollimine ja puhastamine

Kontrollige regulaarselt ega juhtseade ei ole tolmust ummistunud.

Puhastamise sagedus ja võtted olenevad:

• keevitusprotsessist;

• kaare kestusest;

• seadme asukohast;

• ümbritsevast keskkonnast.

Tavaliselt piisab seadme puhastamisest kuiva suruõhuga (väiksem rõhk) üks kord aastas.

0460 948 201

- 12 -

7 VARUOSADE TELLIMINE

Remondi- ja elektritöid peab teostama ESAB'i volitatud hooldustehnik. Kasutage ainult ESAB'i originaalvaru- ja kuluvaid osi.

PEK on projekteeritud ja seda on testitud vastavalt rahvusvahelistele ja Euroopa standarditele EN 60974-1 ja EN 60974-10. Teenindus- või remonditöid teostanud tehnohooldeosakond peab tagama, et toode jätkuvalt vastaks ülaltoodud standarditele.

Varuosi saate tellida lähima ESAB toodete edasimüüja juurest. Tutvuge käesoleva trükise viimase leheküljega.

0460 948 201

- 13 -

SKEEM

0460 948 201

- 14 -

SKEEM

0460 948 201

- 15 -

TELLIMISNUMBRID

Ordering no. Denomination Type

0460 504 880 Control unit PEK 0459 839 036 Spare parts list PEK 0460 949 Instruction manual Control panel for PEK

Instruction manuals and the spare parts list can be downloaded from: www.esab.com

0460 948 201

- 16 -

TARVIKUD

Control cable PEK - Power source

0460 910 881

0460 910 882

0460 910 883

0460 910 884

15 m

25 m

35 m

50 m

Cable restraining bracket

0460 861 880

USB Memory stick 2 Gb

0462 062 001

Etherneti kaabel (sh pistikud)

0465 816 001 0,5 m, tööstuslik

0460 948 201

- 17 -

TARVIKUD

0821 440 980 Laserlambikomplekt, 2 m (6jalga 6,7tolli)

kaabel

0821 440 981 Laserlambikomplekt, 10m (33jalga

6,7tolli)kaabel

0821 440 982 Laserlambikomplekt, 25m (82jalga)kaabel 0821 440 983 Laserlambikomplekt, 40m (131jalga)kaabel 0821 440 984 Laserlambikomplekt, 0,5 m (1jalg 7,7tolli)

kaabel

0821 441 980 Laserlambikomplekt, niitrist, 2m (6jalga

6,7tolli) kaabel

0821 441 983 Laserlambikomplekt, niitrist, 25m (82jalga)

kaabel

0460 948 201

- 18 -

TARVIKUD

0460 948 201

- 19 -
