ES
A2, A6

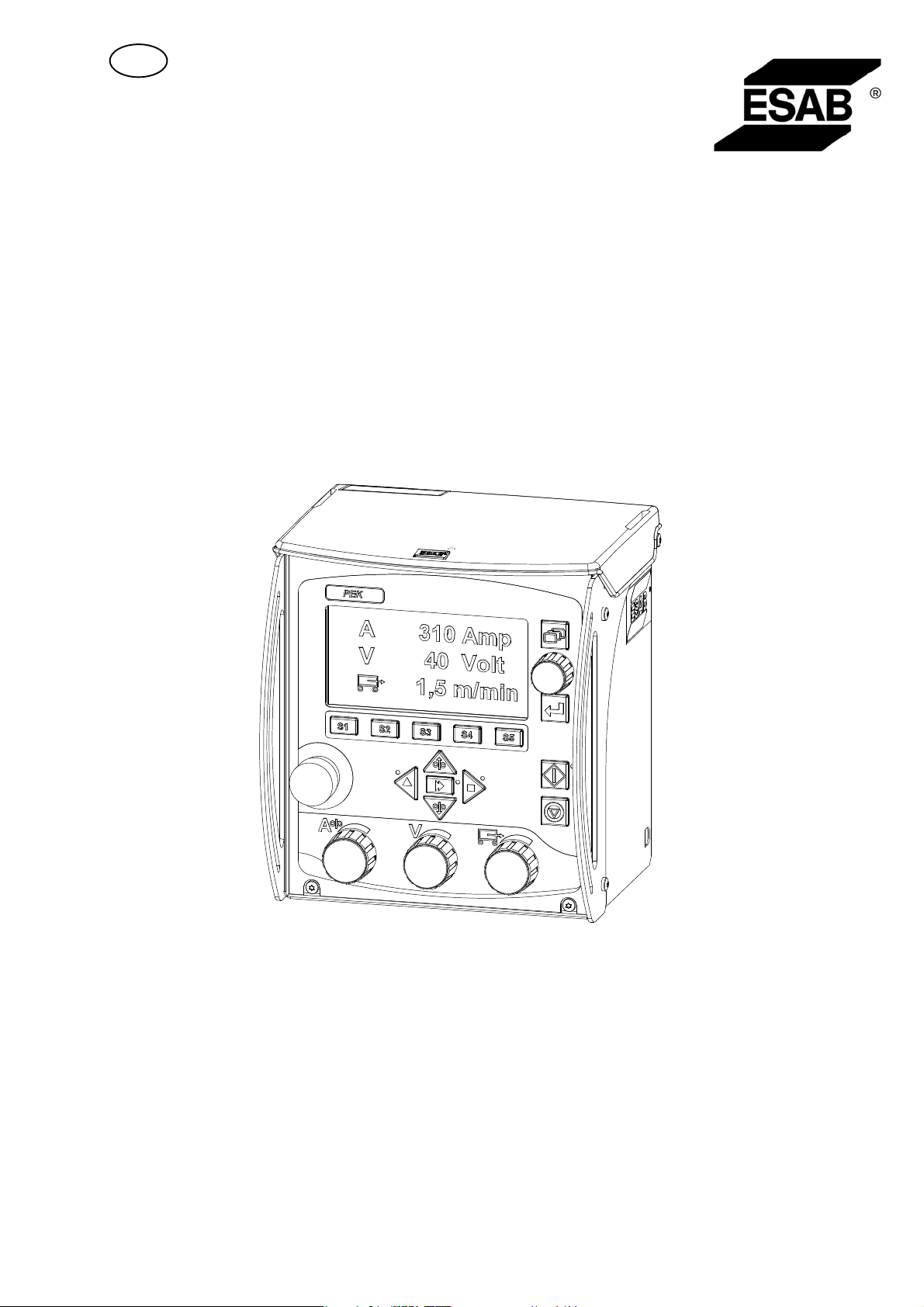

PEK Control unit
Instrucciones de uso
0460 948 001 ES 110119
Valid for serial no. 921-xxx-xxx, 943-xxx-xxxx,
049-xxx-xxxx
DECLARATION OF CONFORMITY
according to the Low Voltage Directive 2006/95/EC, according to the EMC Directive 2004/108/EC
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
enligt Lågspänningsdirektivet 2006/95/EG, enligt EMC−Direktivet 2004/108/EG
Type of equipment Materialslag
Control box
Brand name or trade mark Fabrikatnamn eller varumärke
ESAB
Type designation etc. Typbeteckning etc.
PEK Control box is used with A2 and A6, from serial number 921 xxx xxxx (2009 w. 21)
Manufacturer or his authorised representative established within the EEA
Name, address, telephone No, telefax No: Tillverkarens namn, adress, telefon, telefax:
ESAB AB, Welding Equipment
Esabvägen, SE−695 81 LAXÅ, Sweden
Phone: +46 584 81 000, Fax: +46 584 411 924
The following harmonised standard in force within the EEA has been used in the design:
Följande harmoniserande standarder har använts i konstruktionen:
EN 60974−1, Arc welding equipment – Part 1: Welding power sources
EN 60974−10, Arc welding equipment – Part 10: Electromagnetic compatibility (EMC) requirements
Additional information: / Tilläggsinformation: Restrictive use, this Control Box is use with equipment of Class A, intended
for use in locations other than residential
By signing this document, the undersigned declares as manufacturer, or the manufacturer’s authorised
representative established within the EEA, that the equipment in question complies with the safety requirements
stated above.
Genom att underteckna detta dokument försäkrar undertecknad såsom tillverkare, eller tillverkarens representant inom
EES, att angiven materiel uppfyller säkerhetskraven angivna ovan.
Date / Datum
Laxå 2009−05−20
Signature / Underskrift Position / Befattning
Global Director
Equipment and Automation
Kent Eimbrodt
Clarification
- 2 -
1 SEGURIDAD 4.......................................................
2 INTRODUCCIÓN 6...................................................
2.1 Equipamiento 6.............................................................
2.2 Panel de control 6...........................................................
3 CARACTERÍSTICAS TÉCNICAS 7.....................................
4 INSTALACIÓN 7.....................................................
4.1 Alimentación de red 7........................................................
5 FUNCIONAMIENTO 8................................................
5.1 Conexiones 8...............................................................
5.2 Conexión USB 8............................................................
5.3 Explicación de los símbolos 9.................................................
6 MANTENIMIENTO 10..................................................
6.1 Revisión y limpieza 10........................................................
7 PEDIDO DE REPUESTOS 10...........................................
ESQUEMA 12...........................................................
REFERENCIA DE PEDIDO 14.............................................
ACCESORIOS 15........................................................
Reservado el derecho de cambiar las especificaciones sin previo aviso.
TOCc
- 3 -
ES
1 SEGURIDAD
NOTA: ESAB prueba esta unidad en un sistema general. La responsabilidad en
materia de seguridad y funcionamiento del sistema específico corresponde al inte
grador.
El usuario de un equipo ESAB es el máximo responsable de las medidas de seguridad para el
personal que trabaja con el sistema o cerca del mismo. Dichas medidas de seguridad deben
ser conformes con la legislación aplicable a este tipo de equipos. El contenido de esta reco
mendación puede considerarse como un complemento de las reglas normales vigentes en el
lugar de trabajo.
Todas las operaciones deben ser efectuadas, de acuerdo con las instrucciones dadas, por
personal que conozca bien el funcionamiento del equipo. Su utilización incorrecta puede pro
vocar situaciones peligrosas que podrían causar lesiones al operario o daños en el equipo.
1. El personal que trabaje con el equipo debe conocer:
S su funcionamiento
S la ubicación de las paradas de emergencia
S su función
S las normas de seguridad relevantes
S la técnica de soldadura o corte
2. El operador debe asegurarse de que:
S no haya personas no autorizadas en la zona de trabajo del equipo antes de ponerlo en
marcha.
S todo el personal lleve las prendas de protección adecuadas antes de encender el arco.
3. El lugar de trabajo:
S debe ser adecuado para la aplicación
S no debe tener corrientes de aire
4. Equipo de protección personal
S Es necesario utilizar siempre el equipo de protección personal recomendado (gafas
protectoras, prendas ignífugas, guantes) Nota: No utilice guantes de seguridad al cam
biar el hilo.
S No utilice elementos que puedan engancharse o provocar quemaduras, como bufan
das, pulseras, anillos, etc.
5. Otras
S Compruebe que el cable de retorno esté correctamente conectado.
S Todas las tareas que deban efectuarse en equipos con alta tensión deberán encar
garse a personal debidamente cualificado.
S Debe disponerse de equipo de extinción de incendios en un lugar fácilmente accesible
y bien indicado.
S La lubricación y el mantenimiento del equipo no deben efectuarse durante el funciona
miento.
be01d1ca
- 4 -
ES
ADVERTENCIA
Las actividades de soldadura y corte pueden ser peligrosas. Tenga cuidado y respete las nor
mas de seguridad de su empresa, que deben basarse en las del fabricante.
DESCARGAS ELÉCTRICAS - Pueden causar la muerte
S Instale y conecte a tierra el equipo según las normas vigentes.
S No toque con las manos desnudas ni con prendas de protección mojadas los electrodos ni las
piezas con corriente.
S Aíslese de la tierra y de la pieza de trabajo.
S Asegúrese de que su postura de trabajo sea segura.
HUMOS Y GASES - Pueden ser nocivos para la salud.
S Mantenga el rostro apartado de los humos.
S Utilice un sistema de ventilación o de extracción encima del arco (o ambos) para eliminar los
humos y gases de la zona de trabajo.
HAZ DEL ARCO - Puede provocar lesiones oculares y quemaduras
S Utilice un casco con elemento filtrante y prendas de protección adecuadas para protegerse los
ojos y el cuerpo.
S Utilice pantallas o cortinas de protección adecuadas para proteger al resto del personal.
PELIGRO DE INCENDIO
S Las chispas pueden causar incendios. Asegúrese de que no haya materiales inflamables cerca
de la zona de trabajo.
RUIDO - El exceso de ruido puede provocar lesiones de oído.
S Utilice protectores auriculares.
S Advierta de los posibles riesgos a las personas que se encuentren cerca de la zona de trabajo.
EN CASO DE AVERÍA - Acuda a un especialista.
Antes de instalar y utilizar el equipo, lea atentamente el manual de instrucciones.
¡PROTÉJASE Y PROTEJA A LOS DEMÁS.!
¡PRECAUCIÓN!
Este producto debe ser utilizado solamente para soldadura de arco¡
¡PRECAUCIÓN!
Los equipos de tipo Class A no están previstos para su uso en lugares
residenciales en los que la energía eléctrica proceda de la red pública
de baja tensión. En tales lugares puede resultar difícil garantizar la
compatibilidad electromagnética de los equipos Class A, debido a las
perturbaciones tanto conducidas como radiadas.
be01d1ca
- 5 -
ES
¡PRECAUCIÓN!
Antes de instalar y utilizar el equipo, lea
atentamente el manual de instrucciones.
¡Elimine los aparatos electrónicos en una instalación de reciclado!
De conformidad con la Directiva europea 2002/96/CE sobre residuos de aparatos
eléctricos y electrónicos y su aplicación con arreglo a la normativa nacional, los aparatos
eléctricos o electrónicos que han llegado al final de su vida útil se deben eliminar en una
instalación de reciclado.
Como responsable del equipo, le corresponde informarse sobre los puntos de recogida
autorizados.
Si desea más información, póngase en contacto con el distribuidor ESAB más cercano.
ESAB puede proporcionarle todos los accesorios e instrumentos de
protección necesarios.
2 INTRODUCCIÓN
PEK es una unidad de control diseñada para soldadura por arco sumergido (SAW) y
soldadura por arco metálico con gas (GMAW). Es perfecta para trabajar con equipos
de soldadura automática, fuentes de corriente, columnas y plumas.
Si desea obtener más información sobre los accesorios ESAB para este
producto, consulte la página 15.
2.1 Equipamiento
La unidad de control se suministra con:
S Un manual de instrucciones de la unidad
S Un manual de instrucciones del panel de control (en inglés)
Los manuales de instrucciones se pueden descargar en otros idiomas en
www.esab.com.
2.2 Panel de control
Si desea una descripción detallada del
panel de control, consulte el manual de
instrucciones correspondiente.
be01d1ca
- 6 -
ES
3 CARACTERÍSTICAS TÉCNICAS
PEK
Tensión de red 42 V, 50/60 Hz
Requisitos de potencia 900 VA máx.
Conexiones de motor adaptadas a los
motores de ESAB
Control de velocidad Reconexión desde motor con sensor de pulsos
Temperatura de funcionamiento -15° C a + 45 ° C
Temperatura de transporte -20° C a + 55 ° C
Humedad relativa del aire 95% máx.
Dimensiones (LxAnxAl) 246 x 235 x 273 mm
Peso 6,6 kg
Clase de protección de la carcasa IP23
Velocidad de desplazamiento 0-200 cm/min*)
Velocidad de desplazamiento manual máx. 2,0 m/min
Velocidad de alimentación de hilo, hilo 0-2500 cm/min*)
6 A 100%
Consulte el manual de instrucciones de los
equipos de soldadura automática
Consulte el manual de instrucciones del
alimentador de hilo
*) El rango de ajuste depende del producto utilizado.
Grado de estanqueidad
El código IP indica el grado de estanqueidad, es decir, el nivel de protección contra la penetración
de objetos sólidos y agua. Los aparatos marcados IP 23 están destinados para uso en interiores y
al aire libre.
4 INSTALACIÓN
La instalación deberá hacerla un profesional autorizado.
4.1 Alimentación de red
Nota!
Requisitos eléctricos
Los equipos de alta tensión pueden, debido a la corriente primaria que absorben de la red
eléctrica, afectar a la calidad de la red. Por tanto, es posible que algunos tipos de equipos (véanse
las características técnicas) tengan limitaciones o requisitos relacionados con la impedancia de
red máxima admisible o la capacidad de alimentación mínima en el punto de interconexión a la red
pública. En tal caso, es responsabilidad del instalador o el usuario del equipo asegurarse,
mediante consulta al operador de la red de distribución si es necesario, de que el equipo se pueda
conectar.
be01d1ca
- 7 -
ES
5 FUNCIONAMIENTO
En la página 4 hay instrucciones de seguridad generales para el manejo de
este equipo. Léalas antes de usarlo.
5.1 Conexiones
1 Parada de emergencia 7 Conexión de realimentación de velocidad
para desplazamiento
2 Panel de control, consulte el manual de
instrucciones correspondiente
3 Conexión (CAN) para control remoto o
herramienta de mantenimiento
4 Conexión USB, consulte el apartado 5.2 10 Conexión de cable de motor para
5 Conexión para interruptor de fin de carrera
o cable con solenoide para gas
6 Conexión de realimentación de velocidad
para alimentación de hilo
8 Conexión para realimentación de tensión
de arco
9 Conexión de cable de motor para
desplazamiento
alimentación de hilo
11 Conexión para cable de control desde la
fuente de corriente
5.2 Conexión USB
La memoria USB externa se puede utilizar para transferir programas de un sistema
a otro.
Durante el uso normal, es imposible que un ”virus” ”infecte” el equipo. No obstante,
para eliminar este riesgo totalmente, es recomendable no usar la memoria para
ningún otro fin que el previsto, es decir, el empleo con este equipo.
Algunas memorias USB pueden no funcionar en este equipo, por lo que es
recomendable utilizar memorias USB de un fabricante conocido.
ESAB no asume responsabilidad alguna por los posibles daños que puedan
derivarse del uso incorrecto de la memoria USB.
be01d1ca
- 8 -
ES
Para insertar una memoria USB
S Desconecte la fuente de corriente accionando su interruptor.
S Inserte la memoria USB en el puerto USB.
S Conecte la fuente de corriente accionando su interruptor.
5.3 Explicación de los símbolos
Menú principal Enter
Desplazamiento manual
en dirección Y
Desplazamiento rápido
Alimentación manual de
hilo abajo
Parada Corriente
Velocidad de alimenta
ción de hilo
Velocidad de desplaza
miento
Desplazamiento manual
en dirección J
Alimentación manual de
hilo arriba
Arranque
Tensión
En el manual de instrucciones del panel de control encontrará más información
sobre este elemento.
be01d1ca
- 9 -
ES
6 MANTENIMIENTO
Para garantizar la seguridad y fiabilidad del equipo es muy importante efectuar un
mantenimiento periódico.
Únicamente las personas con conocimientos eléctricos adecuados (personal
autorizado) pueden retirar los paneles de seguridad.
¡PRECAUCIÓN!
Todas las obligaciones del proveedor derivadas de la garantía del producto dejarán de
ser aplicables si el cliente manipula el producto por su propia cuenta y riesgo durante
el periodo de vigencia de la garantía con el fin de reparar cualquier tipo de fallo o
avería.
6.1 Revisión y limpieza
Compruebe con regularidad que la unidad no presente una acumulación excesiva
de polvo.
Los intervalos de limpieza y los métodos adecuados dependen de los siguientes
factores:
S proceso de soldadura
S duración del arco
S ubicación
S entorno de trabajo
Por lo general basta con limpiar la caja con aire comprimido seco (a baja presión)
una vez al año.
7 PEDIDO DE REPUESTOS
El PEK se han construido y ensayado según el estándar internacional y europeo EN
60974-1 y EN 60974-10. Después de haber realizado una operación de servicio o repa
ración, la empresa o persona de servicio que la haya realizado deberá cerciorarse de
que el equipo siga cumpliendo la norma antedicha.
Si desea realizar un pedido de piezas de repuesto, acuda al distribuidor de ESAB
más cercano (consulte la última página de este documento).
be01d1ca
- 10 -
p
- 11 -
Esquema
12
Edition 110119
13
Edition 110119
PEK
Referencia de pedido
Ordering no. Denomination Type
0460 504 880 Control unit PEK
0459 839 036 Spare parts list PEK
0460 949 Instruction manual Control panel for PEK
Instruction manuals and the spare parts list are available on the Internet at www.esab.com
Edition 110119
14
PEK
Accesorios
Control cable PEK - Power source
15 m.....................................
25 m.....................................
35 m.....................................
50 m.....................................
Cable restraining bracket ................. 0460 861 880
0460 910 881
0460 910 882
0460 910 883
0460 910 884
USB Memory stick 2 Gb ................. 0462 062 001
15
Edition 110119
ESAB subsidiaries and representative offices
Europe
AUSTRIA
ESAB Ges.m.b.H
Vienna-Liesing
Tel: +43 1 888 25 11
Fax: +43 1 888 25 11 85
BELGIUM
S.A. ESAB N.V.
Brussels
Tel: +32 2 745 11 00
Fax: +32 2 745 11 28
BULGARIA
ESAB Kft Representative Office
Sofia
Tel/Fax: +359 2 974 42 88
THE CZECH REPUBLIC
ESAB VAMBERK s.r.o.
Vamberk
Tel: +420 2 819 40 885
Fax: +420 2 819 40 120
DENMARK
Aktieselskabet ESAB
Herlev
Tel: +45 36 30 01 11
Fax: +45 36 30 40 03
FINLAND
ESAB Oy
Helsinki
Tel: +358 9 547 761
Fax: +358 9 547 77 71
FRANCE
ESAB France S.A.
Cergy Pontoise
Tel: +33 1 30 75 55 00
Fax: +33 1 30 75 55 24
GERMANY
ESAB GmbH
Solingen
Tel: +49 212 298 0
Fax: +49 212 298 218
GREAT BRITAIN
ESAB Group (UK) Ltd
Waltham Cross
Tel: +44 1992 76 85 15
Fax: +44 1992 71 58 03
ESAB Automation Ltd
Andover
Tel: +44 1264 33 22 33
Fax: +44 1264 33 20 74
HUNGARY
ESAB Kft
Budapest
Tel: +36 1 20 44 182
Fax: +36 1 20 44 186
ITALY
ESAB Saldatura S.p.A.
Mesero (Mi)
Tel: +39 02 97 96 81
Fax: +39 02 97 28 91 81
NORWAY
AS ESAB
Larvik
Tel: +47 33 12 10 00
Fax: +47 33 11 52 03
POLAND
ESAB Sp.zo.o.
Katowice
Tel: +48 32 351 11 00
Fax: +48 32 351 11 20
PORTUGAL
ESAB Lda
Lisbon
Tel: +351 8 310 960
Fax: +351 1 859 1277
ROMANIA
ESAB Romania Trading SRL
Bucharest
Tel: +40 316 900 600
Fax: +40 316 900 601
RUSSIA
LLC ESAB
Moscow
Tel: +7 (495) 663 20 08
Fax: +7 (495) 663 20 09
SLOVAKIA
ESAB Slovakia s.r.o.
Bratislava
Tel: +421 7 44 88 24 26
Fax: +421 7 44 88 87 41
SPAIN
ESAB Ibérica S.A.
Alcalá de Henares (MADRID)
Tel: +34 91 878 3600
Fax: +34 91 802 3461
SWEDEN
ESAB Sverige AB
Gothenburg
Tel: +46 31 50 95 00
Fax: +46 31 50 92 22
ESAB international AB
Gothenburg
Tel: +46 31 50 90 00
Fax: +46 31 50 93 60
SWITZERLAND
ESAB AG
Dietikon
Tel: +41 1 741 25 25
Fax: +41 1 740 30 55
UKRAINE
ESAB Ukraine LLC
Kiev
Tel: +38 (044) 501 23 24
Fax: +38 (044) 575 21 88
North and South America
ARGENTINA
CONARCO
Buenos Aires
Tel: +54 11 4 753 4039
Fax: +54 11 4 753 6313
BRAZIL
ESAB S.A.
Contagem-MG
Tel: +55 31 2191 4333
Fax: +55 31 2191 4440
CANADA
ESAB Group Canada Inc.
Missisauga, Ontario
Tel: +1 905 670 02 20
Fax: +1 905 670 48 79
MEXICO
ESAB Mexico S.A.
Monterrey
Tel: +52 8 350 5959
Fax: +52 8 350 7554
USA
ESAB Welding & Cutting Products
Florence, SC
Tel: +1 843 669 44 11
Fax: +1 843 664 57 48
Asia/Pacific
CHINA
Shanghai ESAB A/P
Shanghai
Tel: +86 21 2326 3000
Fax: +86 21 6566 6622
INDIA
ESAB India Ltd
Calcutta
Tel: +91 33 478 45 17
Fax: +91 33 468 18 80
INDONESIA
P.T. ESABindo Pratama
Jakarta
Tel: +62 21 460 0188
Fax: +62 21 461 2929
JAPAN
ESAB Japan
Tokyo
Tel: +81 45 670 7073
Fax: +81 45 670 7001
MALAYSIA
ESAB (Malaysia) Snd Bhd
USJ
Tel: +603 8023 7835
Fax: +603 8023 0225
SINGAPORE
ESAB Asia/Pacific Pte Ltd
Singapore
Tel: +65 6861 43 22
Fax: +65 6861 31 95
SOUTH KOREA
ESAB SeAH Corporation
Kyungnam
Tel: +82 55 269 8170
Fax: +82 55 289 8864
UNITED ARAB EMIRATES
ESAB Middle East FZE
Dubai
Tel: +971 4 887 21 11
Fax: +971 4 887 22 63
Africa
EGYPT
ESAB Egypt
Dokki-Cairo
Tel: +20 2 390 96 69
Fax: +20 2 393 32 13
SOUTH AFRICA
ESAB Africa Welding & Cutting Ltd
Durbanvill 7570 - Cape Town
Tel: +27 (0)21 975 8924
Distributors
For addresses and phone
numbers to our distributors in
other countries, please visit our
home page
www.esab.com
THE NETHERLANDS
ESAB Nederland B.V.
Amersfoort
Tel: +31 33 422 35 55
Fax: +31 33 422 35 44
ESAB AB
SE-695 81 LAXÅ
SWEDEN
Phone +46 584 81 000
www.esab.com
101217
Loading...
