A2, A6 PEK Control Panel
Manual de instruções
0460 949 474 PT 20210203
Valid for: From software version 5.00
ÍNDICE
1
INTRODUÇÃO
1.1 Painel de controlo
1.1.1 Teclas e botões .................................................................................... 6
1.2 Primeiro passo
1.2.1 Seleção do idioma................................................................................ 7
1.2.2 Unidade de medida .............................................................................. 8
1.3 Visor
1.3.1 Símbolos no visor................................................................................. 10
1.4 Informação geral sobre parâmetros
1.4.1 Parâmetro de valores numéricos ......................................................... 10
1.4.2 Parâmetro com alternativas dadas....................................................... 11
1.5 SAIR e ENTER
2
MENUS
2.1 Menu principal
2.1.1 Menu de configurações ........................................................................ 12
2.1.2 Menu de ferramentas ........................................................................... 13
2.1.3 Menu de parâmetros de soldadura ...................................................... 13
........................................................................................................
.............................................................................................
..................................................................................
.......................................................................................
.........................................................................................................
.....................................................
.........................................................................................
........................................................................................
5
5
7
9
10
11
12
12
2.1.4 Menu de medidas................................................................................. 15
2.1.5 Menu CONJ. DE PARAMETROS......................................................... 16
2.1.6 Menu ACESSO RAPIDO...................................................................... 17
3
SOLDADURA POR ARCO SUBMERSO
3.1 Definições para soldadura por arco submerso
4
SOLDADURA POR ARCO ELÉCTRICO EM ATMOSFERA INERTE
4.1 Definições para soldadura por arco elétrico em atmosfera inerte
5
SOLDADURA POR ELETROESCÓRIA
5.1 Definições para soldadura por eletroescória
6
ARCAIR
6.1 Definições para goivagem
7
EXPLICAÇÃO DAS FUNÇÕES
7.1 CA, amperagem constante
7.2 CW, alimentação de fio constante
7.3 CC, corrente constante
7.4 Dimensão do fio / eléctrodo
7.5 Tensão do arco
7.6 Velocidade de alimentação do fio
7.7 Velocidade de alimentação de fio ICE
7.8 Atraso do arranque de fio ICE
7.9 Velocidade de deslocação
7.10 Direcção de soldadura
7.11 Frequência CA
.......................................................................................................
.....................................................................
...................................................................
....................................................................
..........................................................................
.......................................................................................
.....................................................................
...........................................................................
........................................................................................
....................................................
...................................
......................................................
......................................
........................................................
..................................................................
.........................................................
..................................................
...............................................................
........
....
18
18
20
20
22
22
24
25
26
26
26
26
26
26
26
26
27
27
27
27
0460 949 474 © ESAB AB 2021
ÍNDICE
7.12 Equilíbrio CA
7.13 Desvio CA
7.14 Fluxo prévio de fundente (SAW)
7.15 Fluxo prévio de gás (GMAW)
7.16 Ajuste de início
7.17 Fluxo prévio de ar (goivagem)
7.18 Tipo de início
7.19 Início de fluência de fio
7.20 Fases de início
7.21 Tensão em circuito aberto máx. (OCV)
7.22 Fluxo posterior de fundente (SAW)
7.23 Fluxo posterior do gás (GMAW)
7.24 Fluxo posterior de ar (goivagem)
7.25 Enchimento de crateras
7.26 Tempo de “burnback”
7.27 Fases de fim
7.28 Regulação dinâmica
7.29 Parâmetros de controlo
7.30 Limites de parâmetros
7.31 Limites de medidas
7.32 Unidade de controlo PEK como controlo separado do motor
...........................................................................................
...............................................................................................
...........................................................
.................................................................
.......................................................................................
..............................................................
..........................................................................................
..........................................................................
........................................................................................
.................................................
......................................................
............................................................
..........................................................
.........................................................................
............................................................................
............................................................................................
...............................................................................
.........................................................................
...........................................................................
................................................................................
...........
27
27
27
27
28
28
28
28
28
29
29
29
29
29
30
30
30
30
31
31
31
8
GESTÃO DA MEMÓRIA
8.1 Método de trabalho do painel de controlo
8.2 Guardar
8.3 Chamar
8.4 Eliminar
8.5 Copiar
8.6 Nome
8.7 Editar
9
MENU DE CONFIGURAÇÃO
9.1 Bloqueio de acesso
9.1.1 Estado do bloqueio de acesso ............................................................. 41
9.1.2 Especificar/editar código de bloqueio................................................... 42
9.2 Configuração geral
9.2.1 Teclas de acesso rápido....................................................................... 42
9.2.2 Registo de dados de qualidade para ficheiro ....................................... 43
9.2.3 Configuração das teclas....................................................................... 44
9.2.4 Modo de automemorização.................................................................. 46
9.3 Configuração da máquina
...................................................................................................
....................................................................................................
...................................................................................................
......................................................................................................
........................................................................................................
.......................................................................................................
..............................................................................
...........................................
......................................................................
................................................................................
.................................................................................
.....................................................................
35
35
35
36
37
38
39
39
41
41
42
46
9.3.1 Código de produto................................................................................ 47
9.3.2 Eixo de alimentação do fio ................................................................... 47
9.3.3 Eixo de fio a frio (ICE) .......................................................................... 48
0460 949 474 © ESAB AB 2021
ÍNDICE
9.3.4 Eixo de deslocação .............................................................................. 48
9.3.5 Eixo externo ......................................................................................... 49
9.3.6 Tandem para fontes de alimentação LAF e TAF .................................. 49
9.3.7 Tandem para fonte de alimentação Aristo® 1000 ................................ 53
9.3.8 Fontes de alimentação paralelas (aplicável apenas a fontes de
alimentação Aristo® 1000) ...................................................................
9.3.9 Alimentação de fio ICE......................................................................... 56
9.3.10 Função indireta..................................................................................... 58
9.3.11 Soldadura intermitente ......................................................................... 59
9.3.12 Polaridade (aplicável apenas a fontes de alimentação Aristo® 1000) . 59
9.3.13 Parâmetros de ID do nó (aplicável apenas a fontes de alimentação
Aristo® 1000) .......................................................................................
9.3.14 Informações do sistema (aplicável apenas a fontes de alimentação
Aristo® 1000) .......................................................................................
9.4 Comprimentos de cabo (aplicável apenas a fontes de alimentação
LAF e TAF)
9.5 Manutenção
9.6 Medidas – valores do fator de filtro
10
FERRAMENTAS
10.1 Resolução de eventos
...............................................................................................
.............................................................................................
......................................................
..........................................................................................
...........................................................................
10.1.1 Registo de eventos............................................................................... 62
10.1.2 Erros ativos .......................................................................................... 63
10.1.3 IDs de unidade ..................................................................................... 63
55
60
60
60
60
61
62
62
10.1.4 Descrição dos códigos de avaria ......................................................... 63
10.2 Exportar/Importar
10.3 Gestor de ficheiros
...................................................................................
.................................................................................
10.3.1 Apagar um ficheiro/pasta ..................................................................... 68
10.3.2 Renomear um ficheiro/pasta ................................................................ 68
10.3.3 Criar uma pasta nova ........................................................................... 68
10.3.4 Copiar e colar ficheiros......................................................................... 69
10.4 Definir limite de edição
10.5 Edição de limites de medição
10.6 Estatísticas de produção
10.7 Funções de qualidade
..........................................................................
...............................................................
.......................................................................
............................................................................
10.7.1 Guardar dados de qualidade................................................................ 72
10.7.2 Importar definições do sistema ............................................................ 73
10.8 Calendário
10.9 Contas de utilizadores
10.10 Informação da unidade
NÚMEROS DE ENCOMENDA
...............................................................................................
...........................................................................
..........................................................................
............................................................................
66
67
69
70
71
72
73
74
75
76
Reservamo-nos o direito de alterar as especificações sem aviso prévio.
0460 949 474 © ESAB AB 2021
1 INTRODUÇÃO
1 INTRODUÇÃO
Para tirar o máximo partido do seu equipamento de soldadura, recomendamos a leitura
deste manual de instruções.
Para informações gerais sobre o funcionamento, consulte o manual de instruções para a
unidade de controlo, máquina de soldadura automática, coluna e lança ou fonte de
alimentação.
O texto apresentado no visor encontra-se disponível nas seguintes línguas: Inglês, inglês
dos EUA, sueco, finlandês, norueguês, dinamarquês, alemão, francês, italiano, holandês,
espanhol, português, húngaro, polaco, checo, turco, chinês, coreano e russo.
Pode transferir manuais de instruções em outros idiomas na Internet: www.esab.com
1.1 Painel de controlo
1. Menu 10. Botão de parâmetros/tensão do arco
2. Botão de posicionamento, para
deslocar o cursor
3. Introduza o 12. Movimento de deslocação manual
4. Luz indicadora verde, acende-se
quando a função está ativa
5. Início de soldadura 14. Paragem de emergência
6. Paragem de soldadura 15. Alimentação de fio manual ascendente
7. Botão de parâmetros/velocidade de
deslocação
8. Movimento de deslocação manual 17. Visor
9. Alimentação de fio manual
descendente
0460 949 474
11. Movimento rápido
13. Botão de parâmetros/velocidade de
alimentação do fio/corrente de soldadura
16. Teclas de função
- 5 -
© ESAB AB 2021
1 INTRODUÇÃO
1.1.1 Teclas e botões
Menu
A tecla Menu leva-o sempre de volta ao menu principal no processo relevante.
Introduza o
Utilize a tecla ENTER para confirmar uma selecção.
Teclas de função
As cinco teclas (S1 a S5) por baixo do visor têm funções diferentes. São denominadas
teclas de função, ou seja, podem ter funções diferentes dependendo do menu em que se
encontram. É possível ver a função atual destas teclas no texto na linha inferior do visor.
Quando a função está activa, isto é assinalado pelo campo com a caixa de texto que fica
branca.
Alimentação ascendente do fio
Tecla para inverter o fio sem tensão de arco, quando se substitui a bobina do fio,
por exemplo. O fio é alimentado enquanto estiver a carregar no botão.
Alimentação descendente do fio
Menu
Tecla para alimentar o fio sem tensão de arco. O fio é alimentado enquanto estiver
a carregar no botão.
Movimento de deslocação
Tecla para movimento de deslocação na direcção de soldadura onde o símbolo é
indicado no equipamento de soldadura. Para parar a deslocação, carregue em
, ou .
O LED acende durante o movimento de deslocação.
Início de soldadura
Tecla para início de soldadura.
Paragem de soldadura
Tecla para paragem de soldadura para todos os movimentos de deslocação e
todos os motores.
Botão de posicionamento
O botão direito mais acima é o botão de posicionamento e é utilizado para posicionar o
cursor.
Botão de parâmetros
Os três botões de parâmetros são utilizados para alterar os valores definidos no painel.
0460 949 474
- 6 -
© ESAB AB 2021
1 INTRODUÇÃO
1.2 Primeiro passo
1.2.1 Seleção do idioma

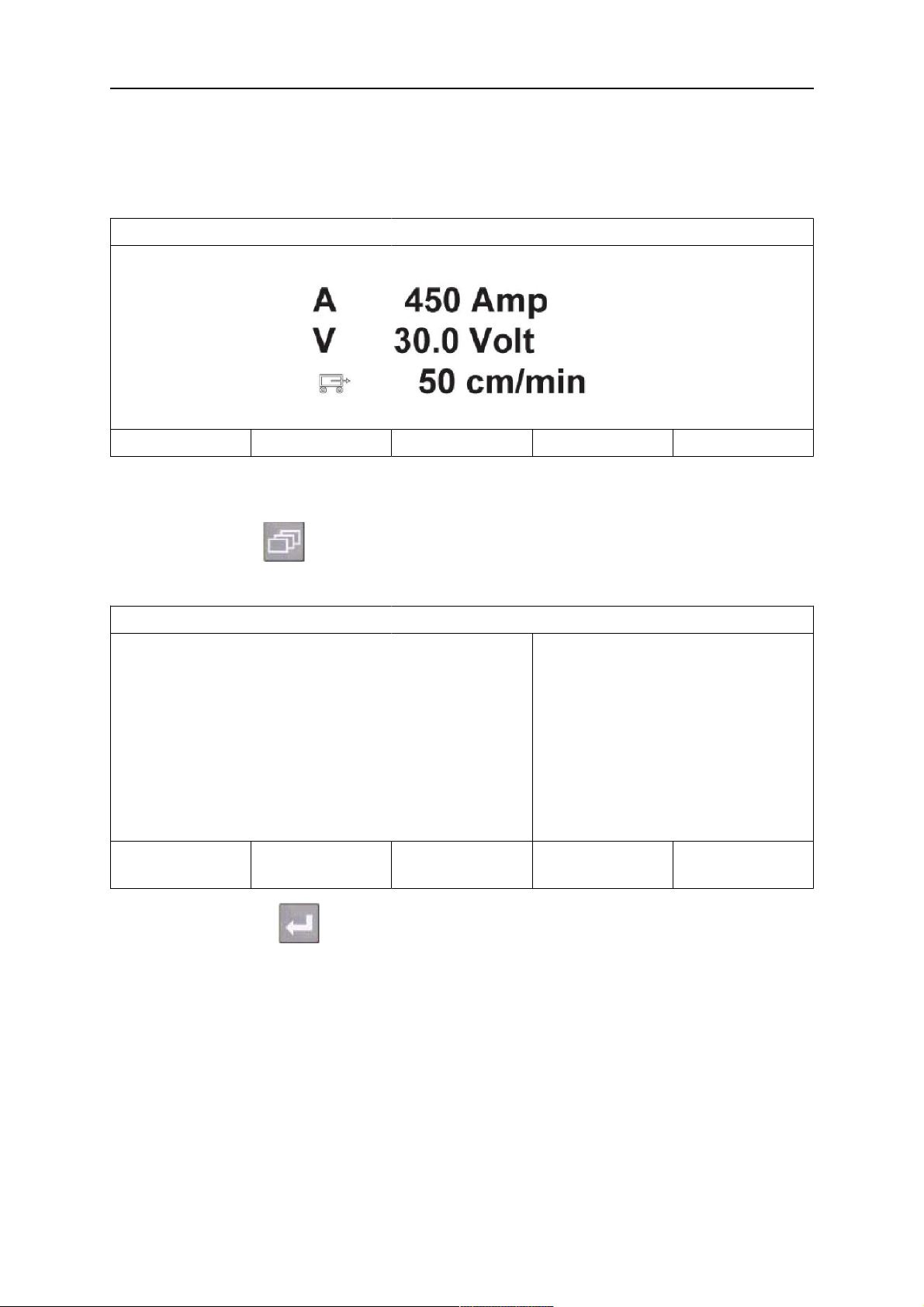

Este menu surge no primeiro arranque:
SAW: CA
NADA NADA GÁS/FLUXO NADA 2.ª FUNÇÃO
O painel de controlo vem de fábrica com o idioma em inglês. Para seleccionar o seu idioma,
faça o seguinte:
Carregue em Menu para aceder ao menu principal.
Posicione o cursor na linha CONFIGURAÇÕES utilizando o botão de posicionamento.
SAW
PROCESSO
MÉTODO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
TAMANHO DO FIO
Fe SOLID
3.0 mm
CONFIGURAÇÕES►
FERRAMENTAS►
PREPAR. MEDIDAS MEMORIA ACESSO
RÁPIDO
Carregue em ENTER para confirmar a selecção.
Posicione o cursor na linha IDIOMA . Carregue em ENTER para visualizar uma lista dos
idiomas disponíveis no painel de controlo.
SAW
DC
CA
0460 949 474
- 7 -
© ESAB AB 2021
1 INTRODUÇÃO
CONFIGURAÇÕES
IDIOMA
BLOQUEIO DE ACESSO►
CONFIGURAÇÃO GERAL►
CONFIGURAÇÃO DA MÁQUINA►
COMPRIMENTOS DE CABO►
MANUTENÇÃO►
MEDIDAS – VALORES DO FATOR DE FILTRO
Posicione o cursor na linha para o seu idioma e carregue em ENTER.
NORSK
POLSKI
PORTUGUES
SUOMI
SVENSKA
CHINESE
ENGLISH
ONE
VOLTA
1.2.2 Unidade de medida
O painel de controlo vem de fábrica com unidades métricas. Para mudar a unidade de
medida, faça o seguinte:
Carregue em Menu para aceder ao menu principal.
Posicione o cursor na linha CONFIGURAÇÕES utilizando o botão de posicionamento.
SAW
PROCESSO
MÉTODO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
TAMANHO DO FIO
CONFIGURAÇÕES►
FERRAMENTAS►
PREPAR. MEDIDAS MEMORIA ACESSO
RÁPIDO
Fe SOLID
SAW
DC
CA
3.0 mm
Carregue em ENTER para confirmar a selecção.
Posicione o cursor na linha CONFIGURAÇÃO GERAL .
0460 949 474
- 8 -
© ESAB AB 2021
1 INTRODUÇÃO
CONFIGURAÇÕES
IDIOMA
ENGLISH
BLOQUEIO DE ACESSO
CONFIGURAÇÃO GERAL►
CONFIGURAÇÃO DA MÁQUINA►
COMPRIMENTOS DE CABO►
MANUTENÇÃO►
MEDIDAS – VALORES DO FATOR DE FILTRO
VOLTA
Carregue em ENTER para confirmar a selecção.
Posicione o cursor na linha UNIDADE DE COMPRIMENTO . Carregue em ENTER para
visualizar uma lista de medidas disponíveis no painel de controlo.
CONFIGURAÇÃO GERAL
TECLAS DE ACESSO RÁPIDO
REG. DADOS QUAL. P/A FICHEIRO
CONFIGURAÇÃO DAS TECLAS►
UM
1
ON
MODO DE AUTO MEMORIZAÇÃO
UNIDADE DE COMPRIMENTO
Posicione o cursor na linha para a medida correta e carregue em ENTER.
METRICO
DE FIO
1.3 Visor
SAW
PROCESSO
MÉTODO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
TAMANHO DO FIO
OFF
METRICO
VOLTA
SAW
DC
CA
Fe SOLID
3.0 mm
CONFIGURAÇÕES►
FERRAMENTAS►
PREPAR. MEDIDAS MEMORIA ACESSO
RÁPIDO
Cursor
0460 949 474
- 9 -
© ESAB AB 2021
1 INTRODUÇÃO
O cursor no painel de controlo é apresentado como um campo preto em torno do texto, com
o texto seleccionado a passar a branco. O cursor é apresentado no manual de instruções
com o texto a negrito
Caixas de texto
No fundo do visor existem cinco caixas contendo texto que descreve a função actual das
cinco teclas de função por baixo do visor.
1.3.1 Símbolos no visor
A O conjunto de parâmetros de
soldadura selecionado
B Direcção de soldadura
C Ocorreu uma avaria; consulte
a secção "Resolução de
eventos".
D Número de posição de
memória carregado
E Barra de percorrer. Poderá
encontrar mais informações
neste menu
Setas
Se houver mais informação por detrás de uma linha, tal é indicado por uma seta preta
atrás do texto.
SAW
PROCESSO
MÉTODO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
Fe SOLID
TAMANHO DO FIO
CONFIGURAÇÕES►
FERRAMENTAS►
PREPAR. MEDIDAS MEMORIA ACESSO
RÁPIDO
1.4 Informação geral sobre parâmetros
Existem três tipos de parâmetros:
SAW
AC
CC
0.8 mm
• Parâmetro de valores numéricos
• Parâmetro de alternativas dadas
• Parâmetro de modo ON/OFF
1.4.1 Parâmetro de valores numéricos
Os botões de parâmetros são utilizados para aumentar ou diminuir os valores definidos
durante a programação de valores numéricos. No menu de medidas, são utilizados os
botões para a corrente de soldadura/velocidade de alimentação do fio, tensão do arco ou
velocidade de deslocação.
0460 949 474
- 10 -
© ESAB AB 2021
1 INTRODUÇÃO
1.4.2 Parâmetro com alternativas dadas
Alguns parâmetros são definidos seleccionando uma opção de uma lista. Isto é um exemplo
da lista:
SAW
(GMAW)
ARCAIR
O cursor está posicionado na linha para SAW. Ao carregar em ENTER nesta posição, a
opção SAW. Se quiser seleccionar outra opção, posicione o cursor na linha correcta
utilizando o botão de posicionamento para subir ou descer. A seguir, carregue em ENTER.
Se quiser sair da lista sem fazer uma seleção, carregue em SAIR.
1.5 SAIR e ENTER
A tecla de função mais à direita é utilizada principalmente para SAIR, embora seja utilizada
ocasionalmente para outras funções.
• VOLTA faz com que regresse ao menu ou imagem anterior.
• Ao carregar em ENTER executa uma opção selecionada num menu ou numa lista.
A tecla chama-se ENTER neste manual.
0460 949 474
- 11 -
© ESAB AB 2021
2 MENUS
2 MENUS
O painel de controlo utiliza vários menus diferentes:
• Menu principal
• Menu de configurações
• Menu de ferramentas
• Menu de parâmetros de
soldadura
• Menu de medidas MEDIDAS
• Menu CONJ. DE
PARAMETROS
• Menu ACESSO RAPIDO ACESSO RÁPIDO
Durante a inicialização, aparece por breves instantes um ecrã de inicialização contendo
informações acerca da versão do programa actual.
PREPAR.
MEMORIA
Ecrã de inicialização
2.1 Menu principal
No MENU PRINCIPALpode alterar o processo de soldadura, o método, o tipo de fio, o
método de controlo, o tamanho do fio, etc.
Pode aceder a outros submenus a partir deste menu.
SAW
PROCESSO
MÉTODO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
TAMANHO DO FIO
CONFIGURAÇÕES►
FERRAMENTAS►
PREPAR. MEDIDAS MEMORIA ACESSO
RÁPIDO
2.1.1 Menu de configurações
MENU PRINCIPAL » CONFIGURAÇÕES
Fe SOLID
SAW
DC
CA
3.0 mm
0460 949 474
- 12 -
© ESAB AB 2021
2 MENUS
No menu CONFIGURAÇÕES, é possível alterar o idioma, alterar a palavra-passe, definir as
configurações gerais, fazer ajustes na máquina, etc. O aspeto do menu varia consoante o
tipo de fonte de alimentação selecionado na CONFIGURAÇÃO DA MÁQUINA.
CONFIGURAÇÕES
LANGUAGE
INGLES
BLOQUEIO DE ACESSO►
CONFIGURAÇÃO GERAL►
CONFIGURAÇÃO DA MÁQUINA►
COMPRIMENTOS DE CABO►
MANUTENÇÃO►
REGULAÇÕES DE REDE
MEDIDAS – VALORES DO FATOR DE FILTRO
VOLTA
2.1.2 Menu de ferramentas
MENU PRINCIPAL » FERRAMENTAS
No menu FERRAMENTAS, é possível transferir ficheiros, ver estatísticas de qualidade e
produção, registos de eventos, etc.
FERRAMENTAS
RESOLUÇÃO DE EVENTOS►
ONE
EXPORTAR/IMPORTAR►
GESTOR DE FICHEIROS►
DEFINIR LIMITE DE EDIÇÃO►
EDIÇÃO DE LIMITES DE MEDIÇÃO►
ESTATÍSTICAS DO PRODUTO►
FUNÇÕES DE QUALIDADE►
CALENDÁRIO►
CONTAS DE UTILIZADORES►
INFORMAÇÃO DA UNIDADE►
VOLTA
2.1.3 Menu de parâmetros de soldadura
MENU PRINCIPAL » DEFINIR
No menu de parâmetros de soldadura DEFINIR, é possível alterar os diferentes parâmetros
de soldadura. O menu tem apresentações diferentes que variam consoante o processo de
soldadura seleccionado.
0460 949 474
- 13 -
© ESAB AB 2021
2 MENUS
PARÂMETROS DE SOLDADURA SAW
TENSÃO
CORRENTE
VELOCIDADE DE DESLOCAÇÃO
DIREÇÃO
PARÂMETROS DE INÍCIO►
PARÂMETROS DE FIM►
PAR. DE REGULAÇÃO►
LIMITES►
MEDIR LIMITES►
POLARIDADE
Outro exemplo do menu com a Aristo® 1000:
PARÂMETROS DE SOLDADURA SAW
TENSÃO
CORRENTE
20.5 V
395 A
0 cm/min
■
AUTO
DC+
VOLTA
24.0 V
3200 A
VELOCIDADE DE DESLOCAÇÃO
DIREÇÃO
FREQUÊNCIA CA
EQUILÍBRIO CA
DESVIO CA
PARÂMETROS DE INÍCIO►
PARÂMETROS DE FIM►
PAR. DE REGULAÇÃO►
Exemplo do menu com fonte de alimentação LAF/TAF
30 cm/min
■
50 HZ
50%
0 V
VOLTA
0460 949 474
- 14 -
© ESAB AB 2021
2 MENUS
PARÂMETROS DE SOLDADURA SAW
TENSÃO
CORRENTE
VELOCIDADE DE DESLOCAÇÃO
30.0 A
500 A
30 cm/min
DIREÇÃO
PARÂMETROS DE INÍCIO►
DC +
PARÂMETROS DE FIM►
PAR. DE REGULAÇÃO►
LIMITES►
MEDIR LIMITES►
POLARIDADE
MEDIDAS VOLTA

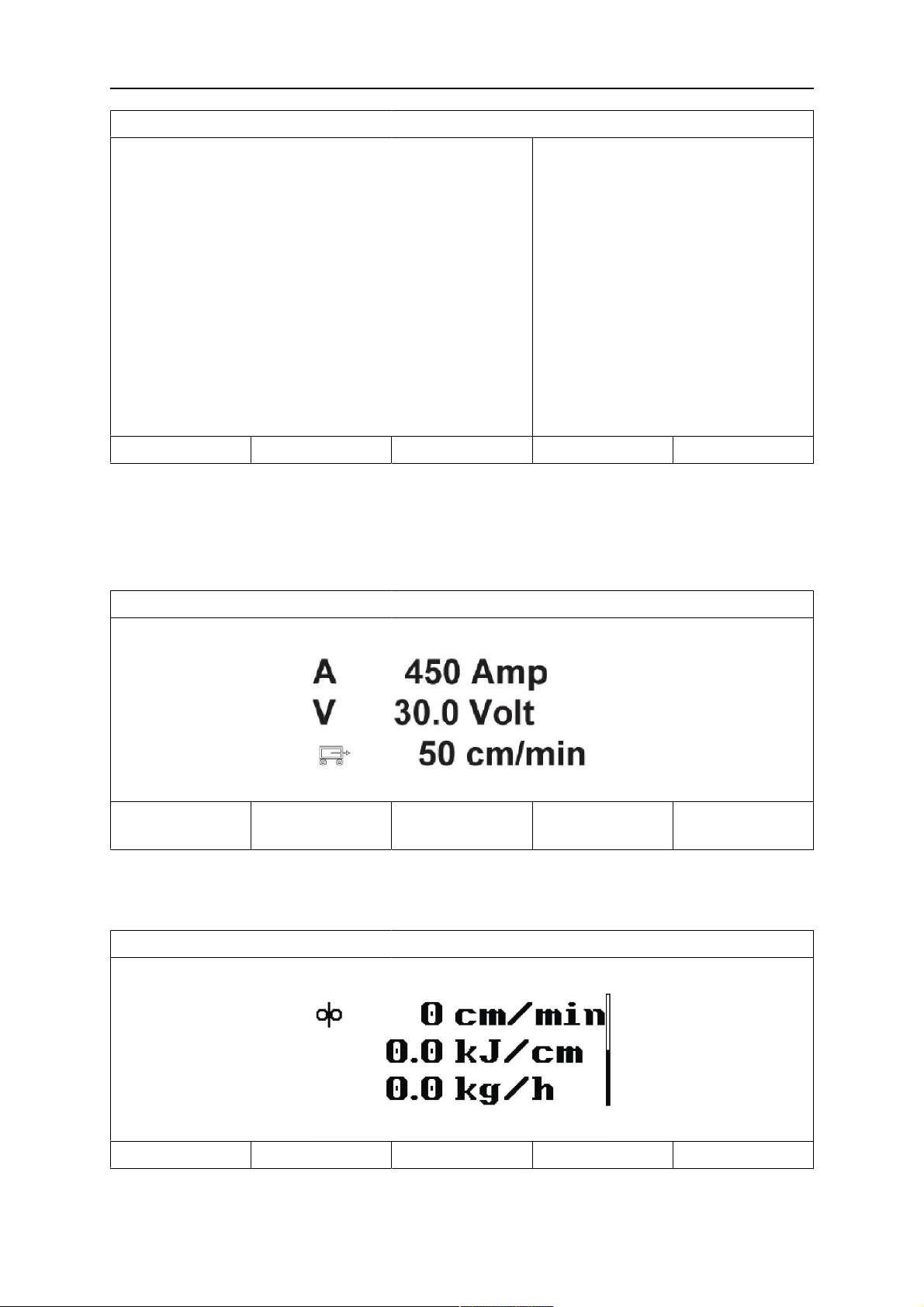

2.1.4 Menu de medidas
MENU PRINCIPAL » MEDIDAS
No menu MEDIDAS, é possível ver os valores medidos para vários parâmetros de soldadura
enquanto a soldadura está em curso.
■
SAW: CA
EIXO EXT. DIR.
NADA VALORES
QUADRADA
• 450A - Corrente de soldadura medida
• 30,0 volts - Tensão de arco medida
• 50 cm/min - Velocidade de deslocação medida
SAW: CA
2.ª FUNÇÃO
DEFINIDOS
NADA NADA ICE WF NADA 2.ª FUNÇÃO
0460 949 474
- 15 -
© ESAB AB 2021
2 MENUS
• cm/min - Velocidade do fio medida
• kJ/cm - Indica a energia por unidade de comprimento, que é obtida utilizando os
valores selecionados para a corrente de soldadura, tensão de arco e velocidade de
deslocação
• cm/min - Velocidade de alimentação de fio ICE medida
• kg/h - Indica o material utilizado por hora
Os valores medidos permanecem no visor mesmo depois da soldadura estar concluída.
Pode deslocar-se para menus diferentes sem perder os valores medidos.
Os botões de parâmetros podem ser utilizados para mudar os parâmetros de soldadura no
visor das medidas.
Se o valor definido for alterado quando não há soldadura a decorrer, o valor da medida
muda para zero.
Para acionar a alimentação de fio ICE, é ativada a tecla ICE WF. Consulte a secção
"Configuração das teclas". Quando a tecla é premida, a velocidade de fio ICE é alterada
utilizando o botão de parâmetros A esquerdo. Se a tecla não for premida, o botão de
parâmetros afeta a corrente A.
No visor de medidas também é possível ver os valores definidos se a tecla VALORES
DEFINIDOS estiver ativada. Se as teclas ICE WF e VALORES DEFINIDOS estiverem
ativadas, a velocidade de alimentação do fio a frio pode ser alterada. Para fins de ativação,
consulte a secção "Configuração das teclas".
SAW: CW
NADA DIREÇÃO:
QUADRADA
NADA VALORES
DEFINIDOS
2.ª FUNÇÃO
• 300 cm/min - Velocidade de alimentação do fio definida
• 20,0 volts - Tensão de arco definida
• 30 cm/min - Velocidade de deslocação definida
2.1.5 Menu CONJ. DE PARAMETROS
MENU PRINCIPAL » MEMÓRIA
No menu CONJUNTO DE PARÂMETROS DE SOLDADURA pode guardar, chamar, eliminar
e copiar vários dados de soldadura definidos. Os conjuntos de parâmetros de soldadura
podem ser memorizados em 255 posições de memória diferentes.
CONJ. DE PARAMETROS
1 (SAW)
7 (GMAW)
GUARDAR 2.ª FUNÇÃO VOLTA
Para mais informações, consulte a secção "GESTÃO DA MEMÓRIA".
0460 949 474
- 16 -
© ESAB AB 2021
2 MENUS
2.1.6 Menu ACESSO RAPIDO
MENU PRINCIPAL » ACESSO RÁPIDO
No menu ACESSO RÁPIDO, pode ligar teclas a posições de conjuntos de parâmetros de
soldadura. Estas definições são realizadas no menu CONFIGURAÇÕES. O número da
posição de memória selecionada é exibido no canto superior direito.
CONJ. DADOS 1 CONJ. DADOS 2 CONJ. DADOS 3 CONJ. DADOS 4 2.ª FUNÇÃO
Para mais informações, consulte a secção "Teclas de acesso rápido".
16
0460 949 474
- 17 -
© ESAB AB 2021
3 SOLDADURA POR ARCO SUBMERSO
3 SOLDADURA POR ARCO SUBMERSO
MENU PRINCIPAL » PROCESSO
Durante a soldadura por arco submerso (SAW), um arco derrete um fio fornecido
continuamente. O banho de fusão é protegido por fundente.
Aristo® 1000: Quando o processo SAW é selecionado, selecione o MÉTODO com o botão
de posicionamento e prima ENTER. Escolher CA ou CC.
SAW
PROCESSO
MÉTODO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
TAMANHO DO FIO
SAW
AC
CC
Fe SOLID
0.8 mm
CONFIGURAÇÕES►
FERRAMENTAS►
PREPAR. MEDIDAS MEMORIA ACESSO
RÁPIDO
Aristo® 1000: Quando o processo SAW é selecionado, pode escolher entre três métodos
de controlo marcando REGULATION TYPE (Tipo de regulação) com o botão de
posicionamento e carregando em ENTER. Opte entre corrente de soldadura constante (CA),
alimentação de fio constante (CW) ou corrente contínua (CC).
LAF/TAF: Quando o processo SAW é selecionado, pode escolher entre três métodos de
controlo marcando REGULATION TYPE (Tipo de regulação) com o botão de
posicionamento e carregando em ENTER. Opte entre corrente de soldadura constante (CA)
ou alimentação de fio constante (CW).
Consulte as explicações em "CA, amperagem constante", "CW, alimentação de fio
constante" e "CC, corrente constante".
Se estiver selecionada a alimentação de fio ICE (consulte a "Alimentação de fio ICE",
página56), apenas pode seleccionar o tipo de regulação CW.
3.1 Definições para soldadura por arco submerso
Definições Intervalo entre os
valores
Tensão de arco
1)
Para Aristo® 1000 14 - 50V 0,1 V (1 V) 30 V
Para LAF/TAF 8 - 60 V 0,1 V (1 V) 30 V
Corrente de soldadura1)(CA)
Velocidade de alimentação do
0 - 3200 A 1 A 400 A
0 - 2500 cm/min 1 cm/min 100 cm/min
fio1)(CW)
Corrente constante
1) 3)
(CC)
Velocidade de alimentação de
fio ICE
0460 949 474
1)
0 - 3200 A 1 A 500 A
0 - 200% 1% 100%
- 18 -
Em passos de Valor depois de
reinicializar
© ESAB AB 2021
3 SOLDADURA POR ARCO SUBMERSO
Definições Intervalo entre os
valores
Em passos de Valor depois de
reinicializar
Atraso do arranque do fio ICE1)0 - 99,0 s 0,1 s 2,5 s
Velocidade de deslocação * 0 - 200 cm/min 1 cm/min 30 cm/min
Direcção de soldadura ▲-■ - ■
Frequência CA
Equilíbrio CA
Desvio CA
3)
3)
3)
Parâmetros de início
2)
10 - 100 Hz 1 50 Hz
25 - 75% 1 50%
-300-+ A/-10 +10V 1 A/0,1 V 0
Fluxo prévio de fundente 0 - 99,0 s 0,1 s 0 s
Ajuste de início Mín. = 50% 1% 100%
Tipo de início Direct (Direto)
- Directo
ouScratch (Do
zero)
Início de fluência de fio Velocidade
- Auto
automática
oudefinida
Velocidade de início de fluência
0 - 1000 cm/min 1 cm/min 20 cm/min
de fio
Fases de início OFF ouON - OFF
Tensão em circuito aberto OFF ouON - OFF
Tensão máxima em circuito
5 - 60 V 0,1 V 50 V
aberto
Parâmetros de fim
2)
Fluxo posterior de fundente 0 - 99,0 s 0,1 s 0 s
Enchimento de crateras OFF ouON - OFF
Tempo de enchimento de
0 - 10 s 0,01 s 0,0 s
crateras
Tempo de “burnback” 0 - 10s 0,01 s 0,65 s
Fases de fim OFF ouON - OFF
Parâmetros de controlo
Dinâmica Valores
- Auto
automáticos
oudefinidos
Indutância Valores
- Auto
automáticos
oudefinidos
Limites de parâmetros - - Limites de medidas - - -
1)
A variação de parâmetros depende do produto utilizado.
2)
O menu apresenta os parâmetros correspondentes ao tipo de regulação selecionado.
3)
Aplicável apenas a fontes de alimentação Aristo®1000
0460 949 474
- 19 -
© ESAB AB 2021
4 SOLDADURA POR ARCO ELÉCTRICO EM ATMOSFERA INERTE
4 SOLDADURA POR ARCO ELÉCTRICO EM
ATMOSFERA INERTE
O processo está disponível para determinados tipos de máquina.
MENU PRINCIPAL » PROCESSO
Durante a soldadura por arco eléctrico em atmosfera inerte (GMAW), um arco derrete um fio
fornecido continuamente. O banho de fusão é protegido por gás de proteção.
Quando o processo de soldadura por arco elétrico em atmosfera inerte (GMAW) é
selecionado, é possível escolher entre dois métodos de controlo marcando REGULATION
TYPE (Tipo de regulação) com o botão de posicionamento e carregando em ENTER.
Escolha entre amperagem constante (CA) ou alimentação de fio constante (CW);consulte a
explicação em "CA, amperagem constante" e "CW, alimentação de fio constante".
GMAW
PROCESSO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
TAMANHO DO FIO
CONFIGURAÇÕES►
FERRAMENTAS►
VOLTA
CA
CW
GMAW
Fe SOLID
0.8 mm
4.1 Definições para soldadura por arco elétrico em atmosfera inerte
Definições Intervalo entre os
valores
Tensão de arco * 14 - 50V 0,1 V (1 V) 30 V
Corrente de soldadura *(CA) 0 - 3200 A 1 A 500 A
Em passos de Valor depois de
reinicializar
CA
Velocidade de alimentação do
fio *(CW)
Velocidade de deslocação * 0 - 200 cm/min 1 cm/min 30 cm/min
Direcção de soldadura ▲-■ - ■
Parâmetros de início
Fluxo prévio de gás 0 - 99,0 s 0,1 s 0,2 s
Ajuste de início Mín. = 50% 1% 100%
Tipo de início Direct (Direto)
Início de fluência de fio Velocidade
0460 949 474
2)
0 - 2500 cm/min 1 cm/min 100 cm/min
- Directo
ouScratch (Do
zero)
- Auto
automática
oudefinida
- 20 -
© ESAB AB 2021
4 SOLDADURA POR ARCO ELÉCTRICO EM ATMOSFERA INERTE
Definições Intervalo entre os
valores
Velocidade de início de fluência
0 - 1000 cm/min 1 cm/min 20 cm/min
Em passos de Valor depois de
reinicializar
de fio
Fases de início OFF ouON - OFF
Tensão em circuito aberto OFF ouON - OFF
Tensão máxima em circuito
5 - 60 V 0,1 V 50 V
aberto
Parâmetros de fim
Fluxo posterior de gás 0 - 99,0 s 0,1 s 0,2 s
Enchimento de crateras OFF ouON - OFF
Tempo de enchimento de
0 - 10 s 0,01 s 0,0 s
crateras
Tempo de “burnback” 0 - 10s 0,01 s 0,20 s
Fases de fim OFF ouON - OFF
Regulação dinâmica Valores
- Auto
automáticos
oudefinidos
Limites de parâmetros - - Limites de medidas - - -
*) A variação de parâmetros depende do produto utilizado.
0460 949 474
- 21 -
© ESAB AB 2021
5 SOLDADURA POR ELETROESCÓRIA
5 SOLDADURA POR ELETROESCÓRIA
O processo encontra-se disponível para fontes de alimentação LAF.
MENU PRINCIPAL » PROCESSO
A soldadura por eletroescória (ESW) é um processo de soldadura de passagem única.
ESW
PROCESSO
MÉTODO
REGULATION TYPE (Tipo de regulação)
TIPO DO FIO
TAMANHO DO FIO
CONFIGURAÇÕES►
FERRAMENTAS►
PREPAR. MEDIDAS MEMORIA ACESSO
RÁPIDO
5.1 Definições para soldadura por eletroescória
Definições Intervalo entre os
valores
Tensão de arco
1)
Corrente de soldadura1)(CA)
Velocidade de alimentação do
8 - 60 V 0,1 V (1 V) 24 V
0 - 3200 A 1 A 400 A
0 - 2500 cm/min 1 cm/min 300 cm/min
fio1)(CW)
Em passos de Valor depois de
ESW
AC
CA
SS Strip
30×0,5 mm
reinicializar
Velocidade de deslocação * 0 - 200 cm/min 1 cm/min 30 cm/min
Direcção de soldadura ▲-■ - ■
Parâmetros de início
2)
Fluxo prévio de fundente 0 - 99,0 s 0,1 s 0 s
Ajuste de início Mín. = 100% 1% 100%
Tipo de início Direct (Direto)
- Directo
ouScratch (Do
zero)
Início de fluência de fio Velocidade
- Auto
automática
oudefinida
Velocidade de início de fluência
0 - 1000 cm/min 1 cm/min 2 cm/min
de fio
Fases de início OFF ouON - OFF
Tensão em circuito aberto OFF ouON - OFF
Tensão máxima em circuito
5 - 60 V 0,1 V 50 V
aberto
Parâmetros de fim
2)
Fluxo posterior de fundente 0 - 99,0 s 0,1 s 0 s
0460 949 474
- 22 -
© ESAB AB 2021
5 SOLDADURA POR ELETROESCÓRIA
Definições Intervalo entre os
valores
Em passos de Valor depois de
reinicializar
Enchimento de crateras OFF ouON - OFF
Tempo de enchimento de
0 - 10 s 0,01 s 0,0 s
crateras
Tempo de “burnback” 0 - 10s 0,01 s 1,50 s
Fases de fim OFF ouON - OFF
Parâmetros de controlo
Dinâmica Valores
- Auto
automáticos
oudefinidos
Indutância Valores
- Auto
automáticos
oudefinidos
Limites de parâmetros - - Limites de medidas - - -
1)
A variação de parâmetros depende do produto utilizado.
2)
O menu apresenta os parâmetros correspondentes ao tipo de regulação selecionado.
0460 949 474
- 23 -
© ESAB AB 2021
6 ARCAIR
6 ARCAIR
Disponível consoante o equipamento ligado.
MENU PRINCIPAL » PROCESSO
Com goivagem a arco com jacto de ar comprimido, é utilizado um elétrodo especial
constituído por uma haste de carbono com um revestimento de cobre.
Forma-se um arco entre a haste de carbono e a peça de trabalho que derrete o material. É
fornecido ar para que o material derretido seja soprado para longe.
Quando o processo ARCAIR é selecionado, pode escolher entre dois métodos de controlo
marcando REGULATION TYPE (Tipo de regulação) com o botão de posicionamento e
carregando em ENTER. Escolha entre amperagem constante (CA) ou alimentação de fio
constante (CW);consulte a explicação em "CA, amperagem constante", página26 e
"CW, alimentação de fio constante", página26.
ARCAIR
PROCESSO
ARCAIR
MÉTODO
REGULATION TYPE (Tipo de regulação)
TAMANHO DO FIO
MODO DE GOIVAGEM
8.0 mm
N7500
CONFIGURAÇÕES►
FERRAMENTAS►
VOLTA
CA
CW
Selecione MODO DE GOIVAGEM com o botão de posicionamento. Prima ENTER. Para
Aristo® 1000, selecione AUTO ou N7500. Para LAF e TAF, selecione AUTO ou MANUAL.
ARCAIR
PROCESSO
ARCAIR
MÉTODO
DC
CW
DC
REGULATION TYPE (Tipo de regulação)
TAMANHO DO FIO
MODO DE GOIVAGEM
CONFIGURAÇÕES►
FERRAMENTAS►
AUTO
N7500
0460 949 474
- 24 -
CW
8.0 mm
N7500
VOLTA
© ESAB AB 2021
Loading...
