A2, A6

PEK Control panel

Kasutusjuhend

Valid from program version 2.000460 949 189 EE 111222

1 SISSEJUHATUS 5...................................................

1.1 Juhtpaneel 5...............................................................

1.1.1 Klahvid ja nupud 6......................................................

1.2 Esimene samm 8...........................................................

1.2.1 Keele valik 8...........................................................

1.2.2 Mõõtühikud 9..........................................................

1.3 Ekraan 10...................................................................

1.3.1 Ekraanil olevad sümbolid 11...............................................

1.4 Üldine informatsioon seadistuste kohta 11.......................................

1.4.1 Numbriväärtuste seadistamine 11..........................................

1.4.2 Antud alternatiividega seadistamine 12.....................................

1.5 QUIT ja ENTER 12...........................................................

2 MENÜÜD 12..........................................................

2.1 Peamenüü 13................................................................

2.1.1 Konfiguratsiooni menüü 13................................................

2.1.2 Tööriistade menüü 14....................................................

2.1.3 Keevitusandmete seadistusmenüü 14......................................

2.1.4 Mõõtmete menüü 15.....................................................

2.1.5 Keevituse andmemälu menüü 16..........................................

2.1.6 Kiirrežiimi menüü 17.....................................................

3 RÄBU ALL KAARKEEVITUS 17........................................

3.1 Räbu all kaarkeevituse seadistused 18..........................................

4 KAITSEGAASIGA METALL KAARKEEVITUS 19.........................

4.1 Kaitsegaasiga metall kaarkeevituse seadistused 19...............................

5 ÕHKKAARLÕIKAMINE 20.............................................

5.1 Õhkkaarlõikamise seadistused 20..............................................

Jätame endale ōiguse taha muudatusi ilma ette teatamata.

TOCm

- 2 -

6 FUNKTSIOONIDE SELGITUSED 21.....................................

6.1 CA, püsiv keevitusvool 21.....................................................

6.2 CW, pidev traadi etteanne 21..................................................

6.3 CC, püsiv vool 21............................................................

6.4 Traadi /elektroodi mõõtmed 21.................................................

6.5 Keevituskaare pinge 21.......................................................

6.6 Traadi etteande kiirus 21......................................................

6.7 Külm traadi etteande kiirus (ICE) 21............................................

6.8 Külma traadi käivituse viivitus (ICE) 22..........................................

6.9 Keevituskiirus 22.............................................................

6.10 Keevitamise suund 22........................................................

6.11 AC sagedus 22..............................................................

6.12 AC tasakaal 22..............................................................

6.13 AC korrigeerimine 22.........................................................

6.14 Räbu eelvool (SAW) 22.......................................................

6.15 Gaasi eelvool (GMAW) 22.....................................................

6.16 Õhu eelvool (Gouging) 23.....................................................

6.17 Käivitustüüp 23..............................................................

6.18 Traadi aeglane käivitus 23.....................................................

6.19 Käivitusfaasid 23.............................................................

6.20 Max tühijooksupinge (OCV) 24.................................................

6.21 Räbusti järelvool (SAW) 24....................................................

6.22 Gaasi järelvool (GMAW) 24....................................................

6.23 Õhu järelvool (Gouging) 24....................................................

6.24 Pragude täitmine 24..........................................................

6.25 Tagasipõlemisaeg 24.........................................................

6.26 Seiskamisfaasid 25...........................................................

6.27 Dünaamiline reguleerimine 25..................................................

6.28 Juhtimisparameetrid 25.......................................................

6.29 Seadistuste piirangud 25......................................................

6.30 Mõõtmete piirangud 26........................................................

7 MÄLU HALDAMINE 26................................................

7.1 Juhtpaneeli töömeetod 26.....................................................

7.2 Salvesta 27..................................................................

7.3 Tagasi kutsumine 28..........................................................

7.4 Kustuta 29..................................................................

7.5 Kopeeri 30..................................................................

7.6 Nimi 31.....................................................................

7.7 Redigeeri 32.................................................................

Jätame endale ōiguse taha muudatusi ilma ette teatamata.

TOCm

- 3 -

8 KONFIGURATSIOONI MENÜÜ 33......................................

8.1 Koodilukk 34.................................................................

8.1.1 Lukukoodi staatus 34.....................................................

8.1.2 Täpsusta/redigeeri lukukoodi 35...........................................

8.2 Üldseadistused 35............................................................

8.2.1 Kiirrežiimi funktsiooniklahvid 35............................................

8.2.2 Kvaliteediandmete faililogi 36..............................................

8.2.3 Funktsiooniklahvi konfiguratsioon 37.......................................

8.2.4 Automaatsalvestusrežiim 38..............................................

8.3 Masina seadistused 38........................................................

8.3.1 Tootekood 39...........................................................

8.3.2 Traadi etteande telg 40...................................................

8.3.3 Külm traadi etteande telg (ICE) 40.........................................

8.3.4 Liikumistelg 41..........................................................

8.3.5 Välimine telg 41.........................................................

8.3.6 Tandem LAF ja TAF 42...................................................

8.3.7 Tandem Aristo 1000 keevitusvooluallikale 45................................

8.3.8 Rööpühendatud vooluallikad 46............................................

8.3.9 Külm traadi etteanne (ICE) 47.............................................

8.3.10 Sõlme ID seadistus 48...................................................

8.4 Kaabli pikkus 48.............................................................

8.5 Hooldus 49..................................................................

8.6 Võrguseaded 49.............................................................

8.6.1 Süsteemi ülevaade 50....................................................

9 TÖÖRIISTAD 51......................................................

9.1 Vealogi 51...................................................................

9.1.1 Seadmed 52............................................................

9.1.2 Veakoodide kirjeldus 52..................................................

9.2 Eksport/import 53............................................................

9.3 Failihaldur 54................................................................

9.3.1 Kustuta fail/kaust 55.....................................................

9.3.2 Nimeta fail/kaust ümber 55................................................

9.3.3 Loo uus kaust 55........................................................

9.3.4 Kopeeri ja kleebi faile 56..................................................

9.4 Redigeeri seadistuste piiranguid 56.............................................

9.5 Mõõtmete piirangud 57........................................................

9.6 Tootmisstatistika 58..........................................................

9.7 Kvaliteedi funktsioonid 59.....................................................

9.7.1 Kvaliteediandmete salvestamine 60........................................

9.8 Kalender 60.................................................................

9.9 Kasutaja kontod 61...........................................................

9.10 Seadme informatsioon 62.....................................................

MENUUD 63.............................................................

TRAADI MÕÕTMED 68...................................................

TELLIMISNUMBER 69....................................................

Jätame endale ōiguse taha muudatusi ilma ette teatamata.

TOCm

- 4 -

1 SISSEJUHATUS

Selleks, et keevitusseadmetest võimalikult palju kasu saada, soovitame teil käesoleva kasutusjuhendi läbi lugeda.

Üldise informatsiooni saamiseks töötamise kohta vaadake juhtseadme, automaatse keevitusmasina, kangide ja poomide või vooluallika kasutusjuhendit.

Ekraanile ilmuv tekst on saadaval järgmistes keeltes: inglise, rootsi, soome, norra, taani, saksa, prantsuse, itaalia, hollandi, hispaania, portugali, ungari, poola, ameerika inglise, tšehhi, hiina ja vene.

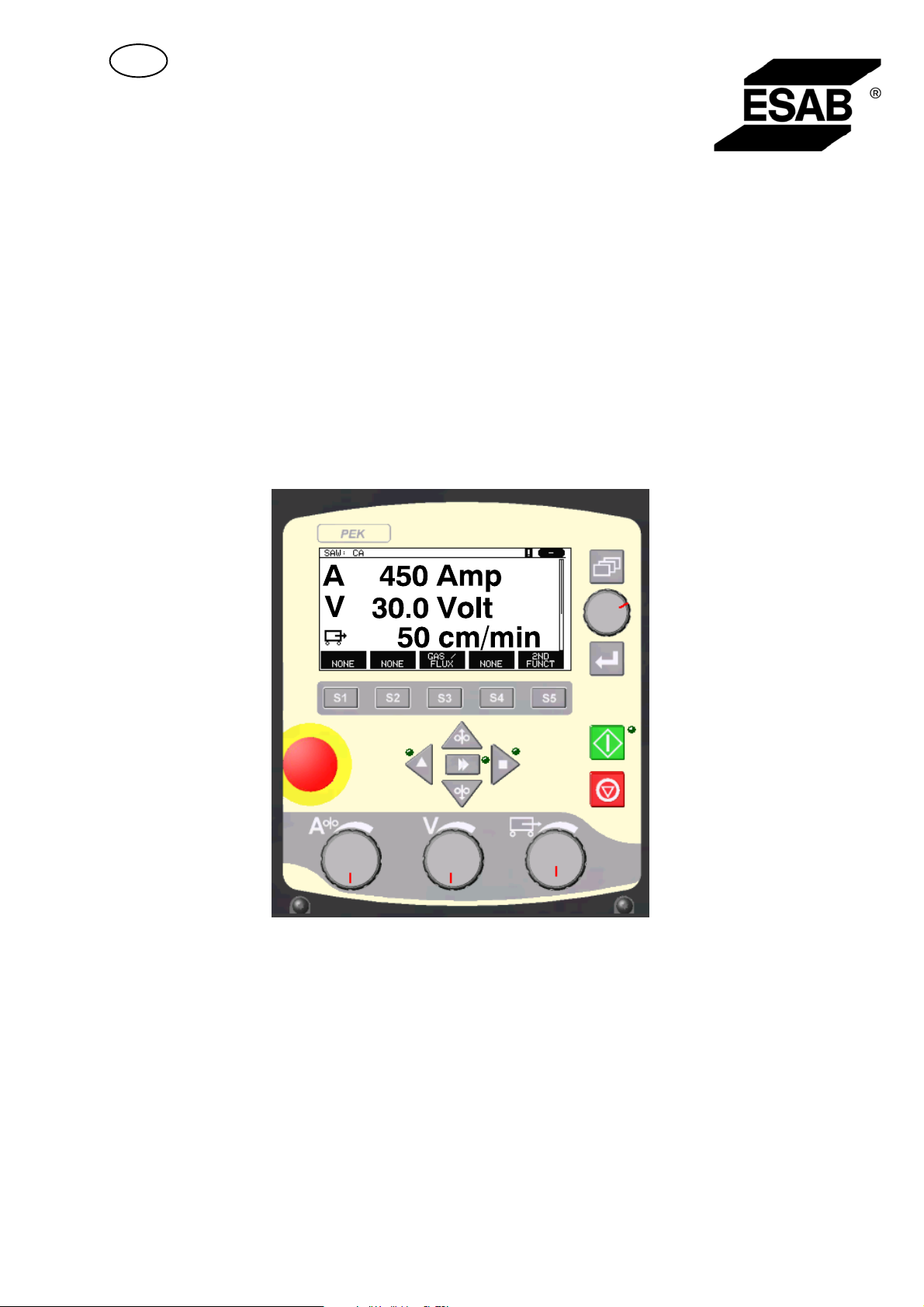

1.1 Juhtpaneel

1 Menüü

2 Nupp kursori liigutamiseks

(asetusnupp)

3 ENTER

4 Roheline indikaatortuli, mis

süttib põlema kui funktsioon on aktiivne

5 Keevituse alustamine

6 Keevituse lõpetamine

7 Nupp keevituskiiruse

seadistamiseks mõõtmete menüüs; teistes menüüdes seadistatud väärtuste suurendamiseks või vähendamiseks (seadistusnupp)

8 Manuaalne kulgliikumine

9 Manuaalne traadi etteanne alla

10 Nupp keevituskaare pinge seadistamiseks mõõtmete menüüs; teistes menüüdes

seadistatud väärtuste suurendamiseks või vähendamiseks (seadistusnupp)

11 Kiirliikumine

12 Manuaalne kulgliikumine

13 Nupp keevitusvoolu / traadi etteande kiiruse seadistamiseks mõõtmete menüüs;

teistes menüüdes seadistatud väärtuste suurendamiseks või vähendamiseks (seadistusnupp)

bi24d1ma

- 5 -

14 Hädaseiskamislüliti

15 Manuaalne traadi etteanne üles

16 Funktsiooniklahvid

17 Ekraan

1.1.1 Klahvid ja nupud

Menüü

Menüü klahv viib teid alati tagasi asjakohase protsessi peamenüüsse:

SAW

PROCESS SAW METHOD DC REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 3.0 mm CONFIGURATION" TOOLS"

FAST

SET MEASURE MEMORY

MODE

ENTER

Valiku kinnitamiseks kasutage ENTER klahvi.

Funktsiooniklahvid

Ekraani allosas oleval viiel klahvil (S1 - S5) on erinevad funktsioonid. Need on "pehmed" klahvid, st neil võivad olla erinevad funktsioonid sõltuvalt sellest, millises menüüs te parajasti töötate. Nende klahvide hetkefunktsiooni saab näha ekraani alumisel real olevast tekstist. Kui funktsioon on aktiivne, muutub tekstikastis olev väli valgeks.

Traadi etteanne üles

Klahv traadi ümberpööramiseks ilma keevituskaare pingeta nt traadipooli vahetamisel. Traadi etteanne kestab nii kaua, kuni nuppu all hoitakse.

Traadi etteanne alla

Klahv traadi etteandmiseks ilma keevituskaare pingeta. Traadi etteanne kestab nii kaua, kuni nuppu all hoitakse.

bi24d1ma

- 6 -

Kulgliikumine

Kulgliikumise klahv keevituse suunas, kus sümbol on keevitusseadmetel tähistatud. Kulgliikumise peatamiseks vajutage , või .

LED süttib kulgliikumise ajal põlema.

Kulgliikumine

Kulgliikumise klahv keevituse suunas, kus sümbol on keevitusseadmetel tähistatud. Kulgliikumise peatamiseks vajutage , või .

LED süttib kulgliikumise ajal põlema.

Kiirliikumine

Traadi etteande või kulgliikumise kiirliikumisklahv.

LED süttib kiirliikumise ajal põlema.

Keevituse alustamine

Keevituse alustamise klahv.

Keevituse lõpetamine

Klahv keevituse peatamiseks kõigi kulgliikumiste ja mootorite puhul.

Asetusnupp

Kõige ülemist parempoolset nuppu nimetatakse kasutusjuhendis asetusnupuks ja seda kasutatakse kursori asetamiseks.

Seadistusnupp

Paneeli all olevat kolme nuppu kutsutakse kasutusjuhendis seadistusnuppudeks ja neid kasutatakse paneelis seadistatud väärtuste muutmiseks.

bi24d1ma

- 7 -

1.2 Esimene samm

1.2.1 Keele valik

See menüü ilmub nähtavale masina esmasel käivitamisel:

SAW: CA

A 450 Amp V 30.0 Volt 50 cm/min

| | |

GAS /

NONE NONE

Juhtpaneel on tarnimisel seadistatud inglise keelele. Oma keele valimiseks toimige järgnevalt:

Peamenüü juurde jõudmiseks vajutage menüü nuppu .

Viige asetusnuppu kasutades kursor KONFIGUREERIMISE (CONFIGURATION) reale.

Valiku kinnitamiseks vajutage ENTER

FLUX NONE

SAW

PROCESS SAW METHOD DC REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 3.0 mm

CONFIGURATION"

TOOLS"

SET MEASURE MEMORY

2ND

FUNCT

FAST

MODE

bi24d1ma

- 8 -

Asetage kursor KEELE

CONFIGURATION

(LANGUAGE) reale. Juhtpaneelis saadaolevate keelte nimekirja kuvamiseks vajutage ENTER.

LANGUAGE ENGLISH

CODE LOCK GENERAL CONFIGURATION" MACHINE CONFIGURATION" CABLE LENGTHS" MAINTENANCE" NETWORK SETTINGS"

Asetage kursor oma keele reale ja vajutage ENTER.

1.2.2 Mõõtühikud

NORSK POLSKI PORTUGUES SUOMI

SVENSKA

CHINESE

QUIT

| | |

Tarnimisel on juhtpaneel seadistatud meetermõõdustikule. Muu mõõdustiku valimiseks toimige järgnevalt:

Peamenüü juurde jõudmiseks vajutage menüü nuppu .

Viige asetusnuppu

SAW

kasutades kursor KONFIGUREERIMISE (CONFIGURATION) reale.

PROCESS SAW METHOD DC REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 3.0 mm

CONFIGURATION"

TOOLS"

FAST

SET MEASURE MEMORY

MODE

Valiku kinnitamiseks vajutage ENTER

bi24d1ma

- 9 -

Viige kursor ÜLDISE

CONFIGURATION

KONFIGUREERIMISE (GENERAL CONFIGURATION) reale.

LANGUAGE ENGLISH CODE LOCK

GENERAL CONFIGURATION"

MACHINE CONFIGURATION" CABLE LENGTHS" MAINTENANCE" NETWORK SETTINGS"

Valiku kinnitamiseks vajutage ENTER

Viige kursor PIKKUSÜHIKU (UNIT OF LENTH) reale. Juhtpaneelis saadaolevate mõõtmete nimekirja kuvamiseks vajutage

GENERAL CONFIGURATION

FAST MODE SOFT BUTTONS 1 QUALITY DATA LOG TO FILE ON SOFT KEYS SETUP" AUTO SAVE MODE OFF

UNIT OF LENGTH METRIC

ENTER.

QUIT

Asetage kursor õige mõõtühiku reale ja vajutage ENTER.

1.3 Ekraan

SAW

PROCESS SAW METHOD DC REGULATION TYPE CW WIRE TYPE Fe SOLID WIRE DIMENSION 0.8 mm CONFIGURATION" TOOLS"

SET MEASURE MEMORY

QUIT

METRIC INCH.

FAST

MODE

Kursor

Juhtpaneeli kursor on esitatud musta väljana teksti ümber ja valitud tekst muutub valgeks. Kasutusjuhendis on kursor esitatud rasvases kirjas tekstina.

bi24d1ma

- 10 -

Tekstikastid

Ekraani all on viis teksti sisaldavat kasti, mis kirjeldavad viie funktsiooniklahvi jooksvat funktsiooni otse ekraani all.

1.3.1 Ekraanil olevad sümbolid

A Valitud keevitusandmete seadistus B Keevitamise suund C Esinenud on viga. Vt peatükk 9.1 D Tühistatud mäluasendi number E Kerimisriba. Rohkem informatsiooni

leiate sellest menüüst.

Nooled

Kui noole taga on rohkem informatsiooni, näidatakse seda musta noolega " teksti taga.

1.4 Üldine informatsioon seadistuste kohta

On olemas kolme tüüpi seadistused:

S Numbriväärtuste seadistamine S Antud alternatiivide seadistamine S ON/OFF režiimi seadistamine

1.4.1 Numbriväärtuste seadistamine

Seadistusnuppe kasutatakse seadistatud väärtuste suurendamiseks või vähendamiseks numbriväärtuste seadistamisel. Mõõtmete menüüs kasutatakse keevitusvoolu / traadi etteande kiiruse, keevituskaare pinge või kulgliikumise nuppe.

bi24d1ma

- 11 -

1.4.2 Antud alternatiividega seadistamine

Mõned seadistused tehakse alternatiivi valimisel nimekirjast. See on nimekirja näide:

SAW

GMAW GOUGING

Kursor asetatakse SAW reale. Selles asendis ENTER vajutamisel valitakse SAW variant. Juhul kui soovite selle asemel valida muu alternatiivi, asetage kursor õigele reale asetusnupuga üles või alla liikudes. Seejärel vajutage ENTER. Juhul kui soovite nimekirjast ilma valikut tegemata lahkuda, vajutage KATKESTA (QUIT).

1.5 QUIT ja ENTER

Kõige äärmist parempoolset "pehmet" klahvi kasutatakse peamiselt KATKESTAMISEKS (QUIT) ehkki seda kasutatakse mõnikord ka muude funktsioonide tarvis.

S QUIT viib teid tagasi eelmise menüü või kuvandi juurde. S ENTER vajutamisel teostatakse menüü või nimekirja valik.

klahvi nimetatakse selles käsiraamatus ENTER.

2 MENÜÜD

Juhtpaneel kasutab mitmeid erinevaid menüüsid:

S Peamenüü S Konfiguratsiooni menüü S Tööriistade menüü

S Keevitusandmete seadistamise menüü

S Mõõtmete menüü

S Keevituse andmemälu menüü

S Kiirrežiimi menüü

Menüü puud kuvatakse lk 63 ja sellest edasi. Käivitamiselt kuvatakse hetkeks käivitusekraan, mis sisaldab informatsiooni praeguse programmiversiooni kohta.

Käivitusekraan

bi24d1ma

- 12 -

2.1 Peamenüü

PEAMENÜÜS saate

SAW

muuta keevitusprotsessi, keevitusmeetodit, traadi tüüpi, juhtimismeetodit, traadi mõõtmeid jne.

Sellest menüüst pääsete teistesse alamenüüdesse.

PROCESS SAW METHOD DC REGULATION TYPE CA WIRE TYPE Fe SOLID WIRE DIMENSION 0.8 mm CONFIGURATION TOOLS"

SET MEASURE MEMORY

2.1.1 Konfiguratsiooni menüü

Peamenüü  Konfiguratsioon

KONFIGURATSIOONI

CONFIGURATION

(CONFIGURATION) menüüs saate muuta keelt, salasõna, teha üldseadistusi ja masina reguleerimisi jne. Selle menüü kujundus oleneb sellest, milline vooluallika tüüp on masina

LANGUAGE ENGLISH CODE LOCK GENERAL CONFIGURATION" MACHINE CONFIGURATION" CABLE LENGTHS" MAINTENANCE" NETWORK SETTINGS"

konfiguratsioonis valitud.

FAST

MODE

bi24d1ma

QUIT

- 13 -

2.1.2 Tööriistade menüü Peamenüü  Tööriistad

TÖÖRIISTADE

TOOLS

(TOOLS) menüüs saate edastada faile, vaadata kvaliteedi ja tootmisstatistikat, veateateid jne.

ERROR LOG" EXPORT/IMPORT" FILE MANAGER" SETTING LIMIT EDITOR" MEASURE LIMIT EDITOR" PRODUCTION STATISTICS" QUALITY FUNCTIONS" CALENDAR" USER ACCOUNTS" UNIT INFORMATION"

2.1.3 Keevitusandmete seadistusmenüü Peamenüü 

Keevitusandmete

SAW WELD DATA SETTING

seadistusmenüüs, SEADISTA (SET), on võimalik erinevaid keevitusparameetreid muuta. Menüül on erinev väljanägemine sõltuvalt sellest, milline keevitusprotsess on valitud.

VOLTAGE 20.5 V CURRENT 395 A TRAVEL SPEED 0 cm/min DIRECTION J START DATA" STOP DATA" DYNAMIC REGULATION AUTO SETTING LIMITS" MEASURE LIMITS"

QUIT

Järgmine menüü näide:

bi24d1ma

QUIT

SAW WELD DATA SETTING

VOLTAGE 24,0 V CURRENT 3200 A TRAVEL SPEED 30 cm/min DIRECTION J AC FREQUENCY 50 HZ AC BALANCE 50% AC OFFSET 0 A START DATA" STOP DATA" REGULATION PAR."

QUIT

- 14 -

I I I I I I

2.1.4 Mõõtmete menüü

Peamenüü 

MÕÕDU (MEASURE) all saate keevitamise teostamise ajal vaadata erinevatele keevitusparameetritele mõõdetud väärtusi.

A 450 AMP

Mõõdetud keevitusvool

30.0 Volti

Mõõdetud kaare pinge

50 cm/min

Mõõdetud keevitamise kiirus

300 cm/min

Mõõdetud traadi etteande kiirus

30 kJ/cm

Näitab energia väärtust pikkusühiku kohta, mis saadakse kasutades keevitusvoolu, kaare pinge ja keevituskiiruse jaoks valitud väärtuste kasutamisel.

300 cm/min

Mõõdetud külma traadi etteande kiirus

SAW: CA

A 450 Amp V 30.0 Volt 50 cm/min

GAS /

NONE NONE

SAW: CA

FLUX NONE

FUNCT

300 cm/min

30.0 kJ/cm 300 cm/min

| | |

2ND

| | |

ICE

NONE NONE

Mõõdetud väärtused jäävad ekraanile isegi pärast keevituse lõpetamist. Saate liikuda erinevate menüüde juurde ilma mõõteväärtusi kaotamata. Seadistusnuppu saab kasutada keevitusparameetrite muutmiseks mõõteekraanil. Juhul kui seadistatud väärtust muudetakse keevitamise mitteteostamise ajal, muutub

mõõteväärtus 0-ks. Aktiveerimiseks tuleb vajutada funktsiooniklahvi KÜLMA TRAADI ETTEANNE (ICE

WF), vt ptk "Funktsiooniklahvide seadistamine” 8.2.3 . Klahvi allavajutamisel saab vasaku seadistusnupu A abil külma traadi etteande kiirust muuta. Kui klahv pole allavajutatud, mõjutab seadistusnupp A voolutugevust.

- 15 -

bi24d1ma

WF NONE

2ND

FUNCT

Mõõteekraanil saab näha ka seadistatud väärtusi funktsiooniklahvi SET VALUES aktiveerimise korral. Kui mõlemad funktsiooniklahvid, KÜLMA TRAADI ETTEANNE (ICE WF) ja SEADISTATUD VÄÄRTUSED (SET VALUES), on alla vajutatud, saab külma traadi etteande kiirust muuta. Aktiveerimiseks vt peatükk "Funktsiooniklahvide seadistamine" 8.2.3 .

300 cm/min

Seadistatud traadi etteande kiirus

20.0 Volti

Seadistatud kaare pinge

30 cm/min

Seadistatud keevituskiirus

2.1.5 Keevituse andmemälu menüü

Peamenüü 

KEEVITUSE ANDMEMÄLU (WELD DATA MEMORY) menüüs saate salvestada, tühistada, kustutada ja kopeerida erinevaid seadistatud keevitusandmeid. Keevitusandmete seadistusi saab salvestada 255 erinevasse mäluasendisse.

SAW: CW

300 cm/min V 20.0 Volt 30 cm/min

NONE NONE

WELD DATA MEMORY

1 (SAW) 7 (GMAW)

SET

VALUES NONE

| | |

2ND

FUNCT

STORE

Lisainformatsiooni saamiseks vt peatükki 7 "mälu haldamine".

- 16 -

bi24d1ma

2ND

FUNCT QUIT

2.1.6 Kiirrežiimi menüü

Peamenüü 

KIIRREŽIIMI (FAST MODE) menüüs saate pehmeid klahve "siduda" keevituse andmemälu asenditega. Need seadistused teostatakse konfiguratsiooni menüüs. Valitud mäluasendi number kuvatakse üleval parempoolses nurgas.

Rohkem informatsiooni vt peatükk 8.2.1 "Kiirrežiimi funktsiooniklahvid".

A 450 Amp V 30.0 Volt 50 cm/min

WELD DATA 1

WELD

DATA 2

WELD

DATA 3

WELD

DATA 4

3 RÄBU ALL KAARKEEVITUS

Peamenüü  Protsess

2ND

FUNCT

Räbu all kaarkeevituse (SAW) ajal sulatab keevituskaar pidevalt etteantavat traati. Keevisvanni kaitseb räbu.

Juhul kui valitakse protsess SAW, saate valida kahe juhtimismeetodi vahel, märkides MEETODI (METHOD), kasutades asetusnuppu ja vajutades ENTER. Valige, kas AC või DC.

Juhul kui valitakse protsess SAW, saate valida kolme juhtimismeetodi vahel, märkides REGULEERIMISTÜÜBI (REGULATION TYPE), kasutades asetusnuppu ja vajutades ENTER. Valige püsiv keevitusvool CA või püsiv traadi etteanne CW või püsiv vool CC, selgitust vt ptk 6.1, 6.2 ja 6.3.

Kui on valitud külma traadi etteanne (vt ptk 8.3.9), saab valida ainult reguleerimistüüpi CW.

bi24d1ma

- 17 -

3.1 Räbu all kaarkeevituse seadistused

Seadistused Seadistusvahemik Sammud Väärtus

pärast lähtestamist

Keevituskaare pinge Keevitusvool1) (CA) 0 - 3200 A 1 A 400 A Traadi etteande kiirus* (CW) 0 - 2500 cm/min 1 cm/min 300 cm/min

Püsiv vool1) (CC) 0 - 3200 A 1 A 400 A Külma traadi etteande kiirus

(CW) Külma traadi käivituse viivitus

(CW) Keevituskiirus Keevitamise suund Y - J - J AC sagedus 10 - 100 Hz 1 50 Hz AC tasakaal 25 - 75% 1 50%

AC korrigeerimine -300...+300 A / -10...+10 V 1 A / 0,1 V 0 Käivitusandmed

Räbu eelvool 0 - 99,0 s 0,1 s 0 s Käivitustüüp Otsene või kraap - Otsene Traadi aeglane käivitus Automaatne või seadistatud

Traadi aeglase käivituse kiirus 0 - 1000 cm/min 1 cm/min 20 cm/min Käivitusfaasid OFF või ON - OFF Tühijooksupinge OFF või ON - OFF Maksimaalne tühijooksupinge 5 - 60 V 0,1 V 50 V

Seiskamisandmed

Räbusti järelvool 0 - 99,0 s 0,1 s 0 s Pragude täitmine OFF või ON - OFF Pragude täitmise aeg 0 - 10 s 0,01 s 1 s Tagasipõlemisaeg 0 - 10 s 0,01 s 1 s Seiskamisfaasid OFF või ON - OFF

Juhtimisparameetrid

Dünaamiline reguleerimine Auto või Set value - Auto Induktiivsus Auto või Set value - Auto

Seadistuste piirangud - - Mõõtmete piirangud - - -

14 - 50 V 0,1 V (1 V) 30 V

0 - 2500 cm/min 1 cm/min 300 cm/min

0 - 99,0 s 0,1 s 2,5 s

0 - 200 cm/min 1 cm/min 50 cm/min

- Automaatne

kiirus

Seadistusvahemik sõltub kasutatavast tootest.

2) Menüü näitab seadeid, mis kuuluvad valitud regulatsioonitüübi juurde.

bi24d1ma

- 18 -

4 KAITSEGAASIGA METALL KAARKEEVITUS

Protsess on saadaval ainult teatud tüüpi masinate puhul.

Peamenüü  Protsess

Kaitsegaasiga metall kaarkeevitusel (GMAW) sulatab keevituskaar pidevalt etteantavat traati. Keevisvanni kaitseb kaitsegaas.

Juhul kui valitakse kaitsegaasiga metall kaarkeevitus (GMAW), saate valida kahe juhtimismeetodi vahel, märkides REGULEERIMISTÜÜP (REGULATION TYPE), kasutades asetusnuppu ja vajutades ENTER. Valige püsiv keevitusvool CA või püsiv traadi etteanne CW, vt selgitust peatükis 6.1 ja 6.2.

4.1 Kaitsegaasiga metall kaarkeevituse seadistused

Seadistused Seadistusvahemik Sammud Väärtus

pärast lähtestamist

Keevituskaare pinge* 14 - 50 V 0,1 V (1V) 30 V Keevitusvool* (CA) 0 - 3200 A 1 A 400 A Traadi etteande kiirus* (CW) 0 - 2 500 cm/min 1 cm/min 300 cm/min Keevituskiirus* 0 - 200 cm/min 1 cm/min 50 cm/min Keevitamise suund Y - J - J Käivitusandmed

Gaasi eelvool 0 - 99,0 s 0,1 s 2,0 s Käivitustüüp Otsene või kraap - Otsene Traadi aeglane käivitus Automaatne või seadistatud

kiirus Traadi aeglase käivituse kiirus 0 - 1000 cm/min 1 cm/min 20 cm/min Käivitusfaasid OFF või ON - OFF Tühijooksupinge OFF või ON - OFF Maksimaalne tühijooksupinge 5 - 60 V 0,1 V 50 V

Seiskamisandmed

Gaasi järelvool 0 - 99,0 s 0,1 s 2,0 s Pragude täitmine OFF või ON - OFF Pragude täitmise aeg 0 - 10 s 0,01 s 1 s Tagasipõlemisaeg 0 - 10 s 0,01 s 1 s Seiskamisfaasid OFF või ON - OFF

Dünaamiline reguleerimine Auto või Set value - Auto Seadistuste piirangud - - Mõõtmete piirangud - - -

*) Seadistusvahemik sõltub kasutatavast tootest.

- Automaatne

bi24d1ma

- 19 -

5 ÕHKKAARLÕIKAMINE

Protsess on saadaval ainult teatud tüüpi masinate puhul.

Peamenüü  Protsess

Õhkkaarlõikamisel (GOUGING) kasutatakse spetsiaalset elektroodi, mis koosneb süsinikvardast koos vaskkattega.

Kaar tekib süsinikvarda ja töödetaili vahele, mis sulatab materjali. Sulanud materjali ära puhumiseks kasutatakse õhku.

Juhul kui valitakse GOUGING protsess, saate valida kahe juhtimismeetodi vahel, märkides REGULEERIMISTÜÜBI (REGULATION TYPE), kasutades asetusnuppu ja vajutades ENTER. Valige püsiv keevitusvool CA või püsiv traadi etteanne CW, vt selgitust peatükis 6.1 ja 6.2.

5.1 Õhkkaarlõikamise seadistused

Seadistused Seadistusvahemik Sammud Väärtus

pärast lähtestamist

Keevituskaare pinge* 14 - 50 V 0,1 V (1V) 30 V Keevitusvool* (CA) 0 - 3200 A 1 A 400 A Traadi etteande kiirus* (CW) 0 - 2500 cm/min 1 cm/min 300 cm/min Keevituskiirus* 0 - 200 cm/min 1 cm/min 40 cm/min Keevitamise suund Y - J - J Käivitusandmed

Õhu eelvool 0 - 99,0 s 0,1 s 0 s Käivitustüüp Otsene või kraap - Otsene Traadi aeglane käivitus Automaatne või seadistatud

kiirus Traadi aeglase käivituse kiirus 0 - 1000 cm/min 1 cm/min 20 cm/min Käivitusfaasid OFF või ON - OFF Tühijooksupinge OFF või ON - OFF Maksimaalne tühijooksupinge 5 - 60 V 0,1 V 50 V

Seiskamisandmed

Õhu järelvool 0 - 99,0 s 0,1 s 0 s Pragude täitmine OFF või ON - OFF Pragude täitmise aeg 0 - 10 s 0,01 s 1 s Tagasipõlemisaeg 0 - 10 s 0,01 s 1 s Seiskamisfaasid OFF või ON - OFF

Dünaamiline reguleerimine Auto või Set value - Auto Seadistuste piirangud - - Mõõtmete piirangud - - -

- Automaatne

*) Seadistusvahemik sõltub kasutatavast tootest.

bi24d1ma

- 20 -

6 FUNKTSIOONIDE SELGITUSED

6.1 CA, püsiv keevitusvool

Traadi etteannet kontrollib vooluallikas nii, et saavutatakse püsiv keevitusvool.

- Püsiva voolu väärtuse saab valida peamenüüst.

6.2 CW, pidev traadi etteanne

Keevitusvool on valitud traadi etteandekiiruse tulemus.

- Pideva traadi etteande saab valida peamenüüst.

6.3 CC, püsiv vool

Püsiva keevitusvoolu saavutamiseks muudetakse pinget.

- Püsiva voolu väärtuse saab valida peamenüüst.

6.4 Traadi /elektroodi mõõtmed

Tabel lk 68 näitab milliseid traadi / elektroodi mõõtmeid saab valida.

Valitud mõõtmetel on suur mõju käivitusprotsessile ja pragude täitmisele. Keevitades muude traadi mõõtmetega peale tabelis olevate, valige selline, mille mõõtmed on ligilähedased ühe tabelis olevaga.

- Traadi /elektroodi mõõtmed saab valida peamenüüst.

6.5 Keevituskaare pinge

Kõrgema keevituskaare pinge tulemusel suureneb kaare pikkus ja tekib kuumem ja laiem keevisvann.

- Keevituskaare pinget seadistatakse mõõtmete, keevitusandmete seadistamise , või kiirrežiimi menüüdes.

6.6 Traadi etteande kiirus

Sellega määratakse täidistraadi soovitud etteande kiirus cm/minutis. Suurem traadi etteande kiirus annab suurema keevitusvoolu.

- Traadi etteande kiirust seadistatakse mõõtmete, keevitusandmete seadistamise , või kiirrežiimi menüüdes.

6.7 Külm traadi etteande kiirus (ICE)

Külma traadi etteande kiirus määratakse sentimeetrites minuti kohta (cm/min).

- Külma traadi etteande kiirust seadistatakse mõõtmete, keevitusandmete seadistamise, või kiirrežiimi menüüdes.

bi24d1ma

- 21 -

6.8 Külma traadi käivituse viivitus (ICE)

Külma traadi käivituse viivitusega määratakse aeg (s), mille möödumisel keevitamisest võib külma traadi etteanne alata.

- Külma traadi käivituse viivitus seadistatakse keevitusandmete seadistusmenüüs.

6.9 Keevituskiirus

Keevituskiirus näitab soovitud kiirust (cm/min), mille juures kang ja poom või rull liiguvad.

- Keevituskiirust seadistatakse mõõtmete, keevitusandmete seadistamise , või kiirrežiimi menüüdes.

6.10 Keevitamise suund

Kulgliikumine sümboli poolt näidatud suunas.

- Keevitamise suund valitakse keevitusandmete seadistamise menüüs.

6.11 AC sagedus

AC sagedus viitab võnkumiste arvule sekundis läbi 0-taseme.

- AC sagedus valitakse keevitusandmete seadistamise menüüs.

6.12 AC tasakaal

AC tasakaal on positiivsete (+) ja negatiivsete (-) impulsside suhe. Seatud väärtus näitab protsendiliselt positiivse sektsiooni perioodi.

- AC tasakaal valitakse keevitusandmete seadistamise menüüs.

6.13 AC korrigeerimine

AC korrigeerimine võimaldab AC taset positiivselt või negatiivselt korrigeerida (0-taseme suhtes).

- AC korrigeerimine valitakse keevitusandmete seadistamise menüüs.

6.14 Räbu eelvool (SAW)

Kontrollib aega, mil räbu enne keevituskaare tekkimist voolab.

- Räbu eelvool seadistatakse keevitusandmete seadistamise menüüs käivitusandmete all.

6.15 Gaasi eelvool (GMAW)

Kontrollib aega, mil kaitsegaas enne keevituskaare tekkimist voolab.

- Gaasi eelvool seadistatakse keevitusandmete seadistamise menüüs käivitusandmete all.

- 22 -

bi24d1ma

6.16 Õhu eelvool (Gouging)

Kontrollib aega, mil õhk enne keevituskaare tekkimist voolab.

- Õhu eelvool seadistatakse keevitusandmete seadistamise menüüs käivitusandmete all.

6.17 Käivitustüüp

Käivitustüübil on kaks valikut:

S Otsekäivitus tähendab, et keevituskiirus algab keevituskaare tekkimisel. S Kraapkäivitus tähendab, et keevituskiirus algab samal ajal kui traadi etteanne.

- Käivitustüüp valitakse keevitusandmete seadistamise menüüs käivitusandmete all.

6.18 Traadi aeglane käivitus

Traadi aeglast käivitust kasutatakse elektroodi mootori käivitamisel soovitud aeglase kiiruse seadistamiseks.

Näiteks, kui menüüs seadistatakse 50, saadakse aeglane kiirus 50 cm/min. Eelseadistatud väärtus "AUTO" annab seadistatud väärtuste põhjal arvutatud

aeglase kiiruse.

- Traadi aeglane kiirus seadistatakse keevitusandmete seadistamise menüüs käivitusandmete all.

6.19 Käivitusfaasid

Spetsiaalse traadi või materjali keevitamisel võib olla vajalik luua oma käivitusjärjestus. Käivitusjärjestus võib mõjutada keevisvanni välimust.

Käivitusfaasis 1 (sisse lülitatud) saab seadistada:

S Aeg (s)

Keevitusaeg faasis 1

S Keevituskaare pinge %

Seadistatud pinge protsentides

S Traadi etteanne %

Seadistatud traadi etteanne protsentides

Käivitusfaasis 2 (sisse lülitatud) saab seadistada:

S Aeg (s)

Keevitusaeg faasis 2

S Keevituskaare pinge %

Seadistatud pinge protsentides

S Traadi etteanne %

Seadistatud traadi etteanne protsentides

S Keevitusvool %

Seadistatud keevitusvool protsentides

S Keevituskiirus %

Seadistatud keevituskiirus protsentides

- Käivitusfaasid seadistatakse keevitusandmete seadistamise menüüs käivitusandmete all.

bi24d1ma

S Keevitusvool %

Seadistatud keevitusvool protsentides

S Keevituskiirus %

Seadistatud keevituskiirus protsentides

- 23 -

6.20 Max tühijooksupinge (OCV)

ON tähendab, et OCV-d saab seadistada.

OFF tähendab, et OCV on seadistatud seadistusväärtusele keevituspinge puhul.

- OCV seadistatakse keevitusandmete seadistamise menüüs käivitusandmete all.

6.21 Räbusti järelvool (SAW)

Kontrollib aega, mil räbusti voolab pärast keevituskaare lõppemist.

- Räbusti järelvool seadistatakse keevitusandmete seadistamise menüüs seiskamisandmete all.

6.22 Gaasi järelvool (GMAW)

Kontrollib aega, mil kaitsegaas voolab pärast keevituskaare lõppemist.

- Gaasi järelvool seadistatakse keevitusandmete seadistamise menüüs seiskamisandmete all.

6.23 Õhu järelvool (Gouging)

Kontrollib aega, mil õhk voolab pärast keevituskaare lõppemist.

- Õhu järelvool seadistatakse keevitusandmete seadistamise menüüs seiskamisandmete all.

6.24 Pragude täitmine

Pragude täitmisel vähendatakse kontrollitult keevisvanni kuumust ja suurust, võimalusel keevituse lõpetamisel. Tänu sellele on lihtsam vältida pooride, termilise pragunemise ja kraatrite teket keevisliites.

- Pragude täitmine seadistatakse keevitusandmete seadistamise menüüs seiskamisandmete all.

6.25 Tagasipõlemisaeg

Tagasipõlemisaeg on viivitus aja vahel, mil traat hakkab murduma kuni ajani, mil vooluallikas lülitab keevituspinge välja. Liiga lühikese tagasipõlemisaja tulemuseks on pikalt väljaulatuv traat pärast keevituse lõpetamist ja tekib traadi kinnijäämisoht keevisvanni. Liiga pika tagasipõlemisaja tulemuseks on lühemalt väljaulatuv traat ja suureneb keevituskaare tagasilöögioht kontaktotsani.

- Tagasipõlemisaeg seadistatakse keevitusandmete seadistamise menüüs seiskamisandmete all.

- 24 -

bi24d1ma

6.26 Seiskamisfaasid

Seiskamisfaase kasutatakse peamiselt pragude täitmise seadistamiseks.

Seiskamisfaasis 1 (sisse lülitatud) saab seadistada:

S Aeg (s)

Keevitusaeg faasis 1

S Keevituskaare pinge %

Seadistatud pinge protsentides

S Traadi etteanne %

Seadistatud traadi etteanne protsentides

S Keevitusvool %

Seadistatud keevitusvool protsentides

S Keevituskiirus %

Seadistatud keevituskiirus protsentides

- Seiskamisfaasid seadistatakse keevitusandmete seadistamise menüüs seiskamisandmete all.

Seiskamisfaasis 2 (sisse lülitatud) saab seadistada:

S Aeg (s)

Keevitusaeg faasis 2

S Keevituskaare pinge %

Seadistatud pinge protsentides

S Traadi etteanne %

Seadistatud traadi etteanne protsentides

S Keevitusvool %

Seadistatud keevitusvool protsentides

S Keevituskiirus %

Seadistatud keevituskiirus protsentides

6.27 Dünaamiline reguleerimine

Dünaamilise reguleerimise funktsioon on mõeldud keevitamiseks mitmekordsete elektroodidega ja see muudab vooluallika omadusi. Vooluallika omadused arvutatakse seadistatud traadi andmete põhjal.

- Dünaamiline reguleerimine valitakse keevitusandmete seadistamise menüüs.

6.28 Juhtimisparameetrid

Teatud rakenduste puhul kuvatakse JUHTIMISPARAMEETRITE (CONTROL PARAMETERS) asemel DÜNAAMILINE JUHTIMINE (DYNAMIC CONTROL). Juhtimisparameetrite alt saab valida kaht parameetrit.

S Dünaamika – mõjutab dünaamilisi omadusi. S Induktiivsus – kõrgema induktiivsuse tulemuseks on laiem keevisvann ja vähem

pritsmeid. Madalama induktiivsuse tulemuseks on püsiv, kontsentreeritud keevituskaar ja karedam heli.

- Juhtimisparameetreid valitakse keevitusandmete seadistamise menüüs.

6.29 Seadistuste piirangud

Seadistuste piirangute kohta informatsiooni saamiseks vt peatükk 9.4 "Parameetrite redigeerimine"

bi24d1ma

- 25 -

6.30 Mõõtmete piirangud

Mõõtmete parameetrite kohta informatsiooni saamiseks vt peatükki 9.5 "Mõõtmete parameetrite redigeerimine"

7 MÄLU HALDAMINE

7.1 Juhtpaneeli töömeetod

Juhtpaneel koosneb kahest seadmest: töömälu ja keevitusandmete mälu.

Salvesta

Töömälu Keevitusandmete mälu

Tühista

Töömälus luuakse terviklik keevitusandmete seadistuste komplekt, mida saab salvestada keevitusandmete mälus.

Keevitamise ajal kontrollib protsessi alati töömälu sisu. Seega saab alati keevitusandmete seadistusi keevitusandmete mälust töömälusse tagasi võtta.

Pange tähele, et töömälu sisaldab alati viimati seadistatud keevitusandmete seadistusi. Neid saab keevitusandmete mälust või individuaalselt muudetud seadistustest tagasi võtta. Teisisõnu pole primaarmälu kunagi tühi või "lähtestatud".

Peamenüü  MÄLU Keevitusandmete mälu

WELD DATA MEMORY

2ND

STORE

FUNCT QUIT

Juhtpaneeli saab salvestada kuni 255 keevitusandmete komplekti. Igale komplektile antakse number 1 kuni 255.

Samuti võite andmekomplekte kustutada ja kopeerida, muuta ja nimetada ning keevitusandmete komplekti tagasi töömälusse kutsuda.

bi24d1ma

- 26 -

7.2 Salvesta

Juhul kui keevituse andmemälu on tühi, ilmub ekraanile järgmine kujutis.

Keevitusandmete

WELD DATA MEMORY

salvestamine. Sellele funktsioonile määratakse mälukoht

5. Vajutage STORE (SALVESTA). Kuvatakse mälukoht 1. Keerake üht seadete nuppudest, kuni jõuate mälukohani 5. Vajutage STORE (SALVESTA).

STORE

Ekraanile ilmub järgmine kujutis.

Keevitusandmete komplekt on nüüd salvestatud number 5

WELD DATA MEMORY

5 - (SAW)

all.

2ND

FUNCT QUIT

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

DELETE

FUNCT QUIT

Osa keevitusandmete komplekti nr 5 sisust kuvatakse ekraani all.

2ND

bi24d1ma

- 27 -

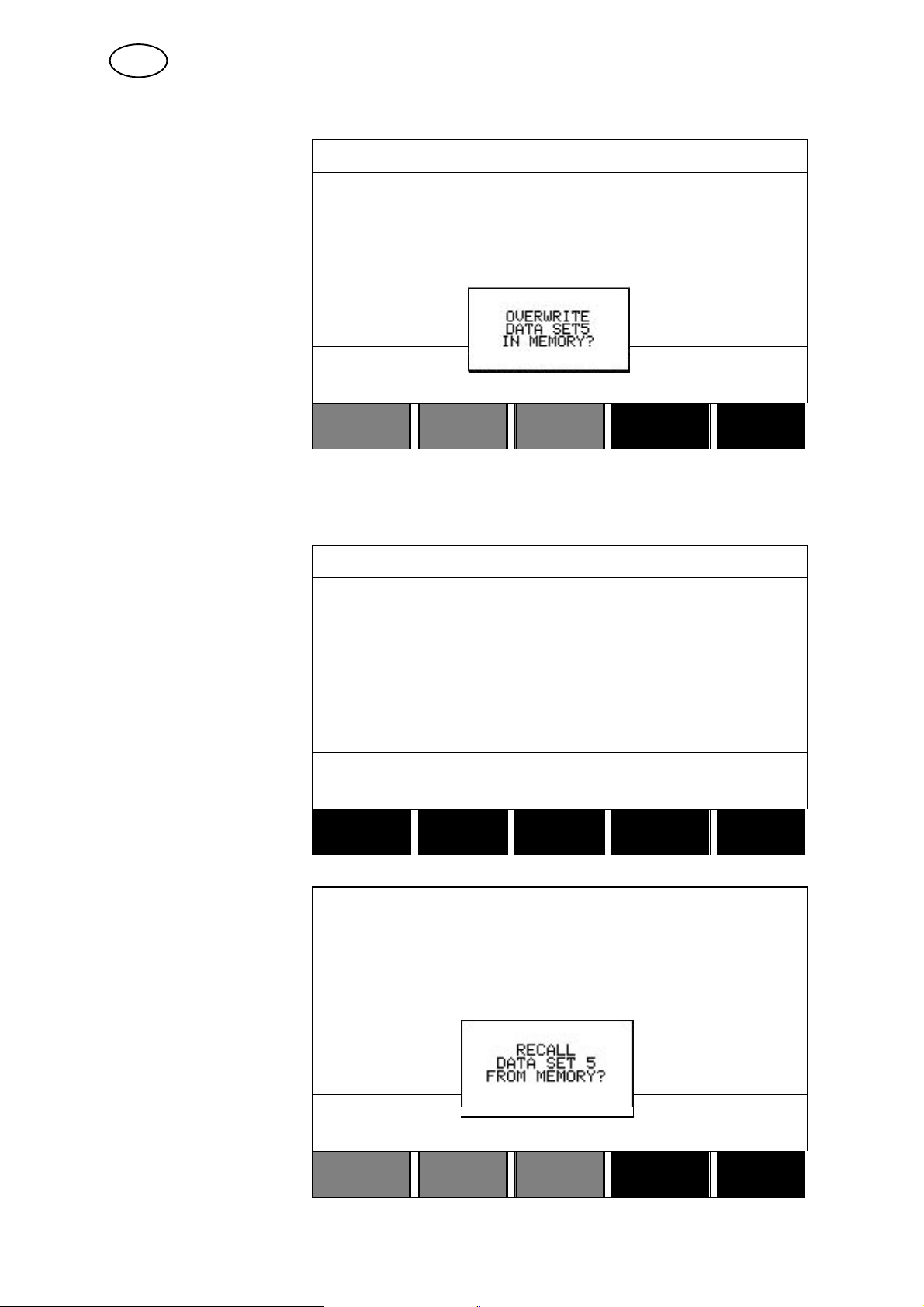

Juhul kui andmekomplekt on juba valitud kohta

WELD DATA MEMORY

5 - (SAW)

salvestatud, küsitakse teilt, kas soovite selle komplekti üle kirjutada või mitte, JAH (YES) või EI (NO).

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

Mälumenüüsse naasmiseks vajutage EI (NO) klahvi.

7.3 Tagasi kutsumine

Salvestatud andmekomplekti tagasi kutsumine:

WELD DATA MEMORY

5 - (SAW)

NO YES

Märkige rida asetusnuppu kasutades. Vajutage KUTSU TAGASI (RECALL).

Vajutage JAH (YES) kinnitamaks, et soovite andmekomplekti nr 5 all tagasi kutsuda.

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

WELD DATA MEMORY

5 - (SAW)

DELETE

2ND

FUNCT QUIT

bi24d1ma

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

NO YES

- 28 -

See mõõteekraanil olev ikoon näitab, milline mäluasendi number on tagasi kutsutud.

7.4 Kustuta

Mälumenüüst on võimalik kustutada üks või rohkem andmekomplekte.

Andmekomplekti kustutamine.

Valige andmekomplekt. Vajutage KUSTUTA (DELETE).

Vajutage JAH (YES) kinnitamaks, et soovite kustutada.

WELD DATA MEMORY

5 - (SAW)

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

WELD DATA MEMORY

5 - (SAW)

DELETE

2ND

FUNCT QUIT

bi24d1ma

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

NO YES

- 29 -

7.5 Kopeeri

Keevitusandmete komplekti kopeerimiseks uude mäluasendisse toimige järgnevalt:

Vajutage 2ND FUNCT (2. FUNKTSIOON).

Valige mälukoht, mida soovite kopeerida, ja vajutage COPY (KOPEERI).

WELD DATA MEMORY

5 - (SAW)

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

STORE RECALL

WELD DATA MEMORY

5 - (SAW)

DELETE

2ND FUNCT QUIT

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY RENAME

EDIT

2ND

FUNCT QUIT

bi24d1ma

- 30 -

Nüüd kopeerime mäluasendi 5 sisu asendisse 50.

Valige mälukoht 1 ja kerige ühe seadete nupu abil kuni valitud mälukohani; näidatud

WELD DATA MEMORY

1 -

5 - (SAW)

juhul mälukohani

50.Vajutage YES (JAH).

COPY

DATA SET 5 TO POSITION: 50

NO YES

Keevitusandmete nr 5 on nüüd kopeeritud mäluasendisse 50.

7.6 Nimi

Selleks, et salvestatud keevitusmälu komplektile oma nimi anda, toimige järgnevalt:

Vajutage 2ND FUNCT (2. FUNKTSIOON). Valige mälukoht, mida soovite ümber

WELD DATA MEMORY

5 - (SAW)

50 -

nimetada, ja vajutage RENAME (NIMETA ÜMBER).

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY RENAME

EDIT

2ND FUNCT QUIT

Siin on teil juurdepääs klaviatuurile, mida kasutatakse järgnevalt:

S Viige kursor soovitud

klaviatuurimärgile, kasutades nooli ja asetusnuppu. Vajutage VALMIS (DONE). Sel moel sisestage terviklik tekstirida maksimaalselt 40 tähemärgiga.

S Salvestamiseks vajutage VALMIS

(DONE). Teie poolt nimetatud alternatiivi on nüüd nimekirjas näha.

bi24d1ma

- 31 -

7.7 Redigeeri

Keevitusandmete komplekti sisu redigeerimiseks toimige järgnevalt:

Vajutage 2ND FUNCT ((2. FUNKTSIOON)). Valige mälukoht, mida

WELD DATA MEMORY

5 - (SAW)

soovite muuta, ja seejärel vajutage EDIT (MUUDA).

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

COPY

EDIT

2ND FUNCT QUIT

Kuvatakse osa peamenüüst ja menüü näitab sümbolit , mis tähendab, et olete redigeerimisrežiimis.

Vajutage SEADISTA (SET) ja tehke asjakohased muudatused.

SAW

REGULATION TYPE CA WIRE TYPE SS FLUX CORED WIRE DIMENSION 2.0 mm

bi24d1ma

SET QUIT

- 32 -

Kuvatakse järgmine menüü:

Selles näites muudame

SAW WELD DATA SETTING

keevitusvoolu 400 A-lt 500 A-le.

Valige keevitusvoolu tugevus (CURRENT) ja kerige kuni 500ni kasutades üht seadete nuppudest.

Vajutage kaks korda LAHKU (QUIT).

VOLTAGE 20.0 V

CURRENT 500 A

TRAVEL SPEED 0 cm/min DIRECTION J START DATA" STOP DATA" DYNAMIC REGULATION AUTO SETTING LIMITS" MEASURE LIMITS"

Andmemälu nr 5 seadistus on nüüd redigeeritud ja salvestatud.

8 KONFIGURATSIOONI MENÜÜ

Peamenüü  Konfiguratsioonimenüü

See menüü sisaldab järgmisi alamenüüsid:

QUIT

S Keel, vt peatükk 1.2.1 "Keele valik" S Koodilukk, vt peatükk 8.1 S Üldseadistused, vt peatükk 8.2 S Masina seadistused, vt peatükk 8.3 S Kaabli pikkus, vt peatükk 8.4 S Hooldus, vt peatükk 8.5 S Võrguseadeid vt peatükist 8.6

bi24d1ma

- 33 -

8.1 Koodilukk

Peamenüü  Konfiguratsioonimenüü  Koodilukk

Kui lukustusfunktsioon on aktiveeritud ja kuvatud on mõõtmisekraan või kiirmenüü, tuleb nendest menüüdest väljumiseks sisestada parool (lukustuskood).

CODE LOCK

LOCK STATUS OFF SET / CHANGE LOCK CODE

QUIT

Koodilukk aktiveeritakse konfiguratsioonimenüüs.

8.1.1 Lukukoodi staatus

Lukukoodi oleku all saate luku funktsiooni aktiveerida/inaktiveerida ilma olemasolevat lukukoodi kustutamata, juhul kui te funktsiooni inaktiveerite. Juhul kui ühtegi lukukoodi pole salvestatud ja te proovite koodilukku aktiveerida, kuvatakse uue lukukoodi sisestamiseks klaviatuur.

Lukuolekust väljumine.

Juhul kui olete mõõte- või kiirrežiimi menüüs ja koodilukk on inaktiveeritud, saate nendest menüüdest lahkuda ilma piiranguteta, vajutades LAHKU (QUIT) või MENÜÜ selleks, et peamenüüsse pääseda.

Juhul kui see on aktiveeritudja te proovite lahkuda, ilmub järgmine ekraan, et kasutajat lukukaitse kohta hoiatada.

LUKUKOODI JAOKS VAJUTAGE ENTER...

PRESS ENTER FOR

LOCK CODE...

Katkestamiseks ja eelmisesse menüüsse naasmiseks võite valida LAHKU (QUIT) või minna edasi vajutades lukukoodi sisestamiseks ENTER.

Seejärel liigute klaviatuuri kasutades menüü juurde, kus saate koodi sisestada. Vajutage ENTER pärast igat tähemärki ja kinnitage kood, vajutades uuesti ENTER.

bi24d1ma

- 34 -

Ilmub järgmine tekstikast:

SEADE LUKUSTAMATA!

Juhul kui kood pole õige, kuvatakse veateade, mis pakub uuesti proovimise võimalust või naasmist algsesse menüüsse st mõõteekraanile või kiirrežiimi menüüsse.

Juhul kui kood on õige, eemaldatakse kõik teiste menüüde blokeeringud, ehkki koodilukk jääb aktiivseks. See tähendab, et võite mõõteekraanilt ja kiirrežiimist ajutiselt lahkuda, säilitades siiski lukustaatuse kui nendesse menüüdesse naasete.

8.1.2 Täpsusta/redigeeri lukukoodi

Täpsusta/redigeeri lukukoodi all saate olemasolevat lukukoodi redigeerida või sisestada uue. Lukukood võib koosneda maksimaalselt 16 valikulisest tähest või numbrist.

UNIT UNLOCKED!

8.2 Üldseadistused

Peamenüü  Konfiguratsioonimenüü  Üldseadistused

Selles menüüs saate seadistada:

S Kiirrežiimi funktsiooniklahvid, vt peatükk 8.2.1 S Kvaliteediandmete faililogi, vt peatükk 8.2.2 S Funktsiooniklahvide seadistamine, vt peatükk 8.2.3 S Automaatne keevitusandmete salvestamine, vt peatükk 8.2.4 S Pikkusühik, vt peatükk 1.2.2 "mõõtühik"

8.2.1 Kiirrežiimi funktsiooniklahvid

Funktsiooniklahve KEEVITUSANDMED 1 (WELD DATA 1) kuni ja k.a KEEVITUSANDMED 4 (WELD DATA 4) kuvatakse kiirrežiimi menüüs.

SAW: CA 16

A 450 Amp V 30.0 Volt

bi24d1ma

50 cm/min

WELD

DATA 1

WELD

DATA 2

- 35 -

WELD

DATA 3

WELD

DATA 4

2ND

FUNCT

Need on konfigureeritud järgnevalt:

Viige kursor FUNKTSIOONIKLAHVI NUMBER (SOFT KEY NUMBER) reale.

FAST MODE SOFT KEYS

SOFT KEY NUMBER 1

ASSOCIATED WELD DATA 5

SAW: CA: FE SOLID: 0.8 mm

20.0 V: 500 A: 0 cm/min

STORE

DELETE QUIT

Klahvid on nummerdatud vasakult paremale 1-4. Valige seadistusnuppe kasutades soovitud numbriga klahv.

Seejärel kerige järgmisele reale MÄÄRATUD KEEVITUSANDMED (ASSOCIATED WELD DATA). Siin saate sirvida keevitusandmete komplekte, mis on salvestatud keevitusandmete mälusse. Valige seadistusnuppe kasutades soovitud keevitusandmete number. Vajutage SALVESTA (STORE). Salvestatud komplekti kustutamiseks vajutage KUSTUTA (DELETE).

8.2.2 Kvaliteediandmete faililogi

KVALITEEDIANDMETE FAILILOGI (QUALITY DATA LOG TO FILE) menüüs on see võimalik SISSE LÜLITADES (ON) aktiveerida.

GENERAL CONFIGURATION

FAST MODE SOFT BUTTONS 1

QUALITY DATA LOG TO FILE ON

SOFT KEYS SETUP" AUTO SAVE MODE OFF UNIT OF LENGTH METRIC

Kvaliteedi funktsiooni seadistuste kohta loe rohkem peatükist 9.7.

QUIT

bi24d1ma

- 36 -

8.2.3 Funktsiooniklahvi konfiguratsioon

Eelnevalt oleme kirjeldanud juhtpaneeli "pehmeid" klahve. Räbu all kaarkeevituse (SAW) ja kaitsegaasiga metall kaarkeevituse (GMAW) puhul on kasutajal võimalus nende klahvide funktsiooni seadistada, valides valmis valikute nimekirjast. Funktsiooni saab määrata kaheksale funktsiooniklahvile.

Valikus on järgmised variandid:

S Tühi S Gaas/induktsioon S Seadistatud väärtused

Seadistatud kontrollväärtused kuvatakse mõõdetud väärtuste asemel mõõtmiste menüüs.

S Relee 2

Seadistab relee väljundi nr 2 mootori trükkplaadile, mida klient saab kasutada mis tahes funktsiooni tarvis.

S Suund Y - J. S Kaugsisend/kaugväljund I/O

Kasutatakse PEK-i kontrollimiseks ja keevituse vooluallika puhul välise sisend/väljund-seadme kaudu.

S Välistelg

Aktiveeritakse, kui näiteks rullikaluse juhtimiseks kasutatakse välist sisend/väljund-seadet.

S Tandem

Kasutatakse kahe keevituspeaga keevitamisel.

S Külm traat (ICE)

Kasutatakse, kui keevisvanni söödetakse pingestamata traati ja külma traadi etteande kiirust tuleb ekraanil kuvada.

Ekraanil on kaks tulpa üks FUNKTSIOONIKLAHVI DELE (SOFT KEYS) ja teine FUNKTSIOONILE (FUNCTION).

SOFT KEYS SETUP

SOFT KEYS FUNCTION

S1 NONE S2 NONE S3 NONE S4 NONE S1 2ND FUNCT NONE S2 2ND FUNCT NONE S3 2ND FUNCT NONE S4 2ND FUNCT NONE

QUIT

Nendele klahvidele funktsioone määrates nummerdatakse need vasakult järgnevalt:

2ND

bi24d1ma

S1 S2 S3 S4

S1 2ND FUNCT

S2 2ND

FUNCT

- 37 -

S3 2ND FUNCT

S4 2ND FUNCT

FUNCT

2ND FUNCT

Funktsiooniklahvile uue funktsiooni määramiseks toimige järgnevalt:

Viige kursor funktsiooniklahvi numbri reale, mida soovite kasutada ja vajutage ENTER. Popup menüü näitab funktsiooni valikuid. Valige asetusnuppu kasutades ja vajutage ENTER.

SOFT KEYS SETUP

SOFT KEYS FUNCTION

S1 NONE

S2 NONE S3 NONE S4 NONE S1 2ND FUNCT NONE S2 2ND FUNCT NONE S3 2ND FUNCT NONE S4 2ND FUNCT NONE

QUIT

Teistele klahvidele saate samal moel uusi funktsioone määrata, ühendades ühe vasakpoolses tulbas oleva klahvi numbri parempoolses tulbas oleva funktsiooniga.

8.2.4 Automaatsalvestusrežiim

Kui keevitusandmete komplekt on mäluasendist tagasi kutsutud keevitusandmete mälusse ja te muudate seadistusi, salvestatakse muudatused keevituse seiskamisel töömälu viimati tagasi kutsutud mäluasendisse.

Keevitusandmete salvestamine käsitsi mäluasendisse tühistab järgmise automaatsalvestuse.

Mäluasend, millesse keevitusandmed salvestatakse, kuvatakse mõõteekraani ülemises paremas nurgas.

8.3 Masina seadistused

Peamenüü  Konfiguratsioonimenüü  Masina seadistused

Selles menüüs saate seadistada:

S Tootekood, vt peatükk 8.3.1 S Traadi etteandetelg, vt peatükk 8.3.2 S Külm traadi etteande telg, vt peatükk 8.3.3 S Liikumistelg, vt peatükk 8.3.4 S Välimine telg, vt peatükk 8.3.5 S Tandem, vt peatükk 8.3.6 ja 8.3.7 S Rööpühendatud vooluallikad, vt peatükk 8.3.8 S Külm traadi etteanne, vt peatükk 8.3.9 S SÕLME ID seadeid, vt peatükk 8.3.10

bi24d1ma

- 38 -

8.3.1 Tootekood

TOOTEKOODI

MACHINE CONFIGURATION

(PRODUCT CODE) menüüs saate valida kasutatava automaatse keevitusmasina, kangi ja poomi, rullikaluse või

PRODUCT CODE A2TFJ1 WIRE FEED AXIS" TRAVEL AXIS" TANDEM OFF

asendiregulaatori.

Tootekoodi valimisel valitakse automaatselt õige mootori tüübi ja käigu suhe kasutatava käigukasti puhul asjakohases tootes.

Valida saab järgmiste variantide vahel:

S A2TFJ1

A2 automaatveoga keevitusmasin räbu all kaarkeevituseks (SAW)

S A2TGJ1

A2 automaatveoga keevitusmasin kaitsegaasiga metall kaarkeevituseks (GMAW)

QUIT

S A6TFF1

A6 automaatveoga keevitusmasin räbu all kaarkeevituseks (SAW)

S FREE 2 AXIS

Valikuline konfiguratsioon 2 mootori ühendamiseks ajami kilpi. Üks traadi etteande jaoks ja teine kulgliikumise jaoks.

S FREE 3 AXIS

Valikuline konfiguratsioon väliste rullikaluste, asendiregulaatorite või lineaartelje ning 2 mootori ühendamiseks ajami kilpi. Üks traadi etteande jaoks ja teine kulgliikumise jaoks.

bi24d1ma

- 39 -

8.3.2 Traadi etteande telg

Traadi etteande mootor reguleeritakse automaatselt vastavalt järgmistele tabelitele.

A2TFJ1 A2TGJ1 A6TFF1 Mootor 5035 38 RPM 5035 68 RPM VEC4000 Käik 1 49:1 49:1 156:1 Käik 2 1:1 1:1 1:1 Etteanderullide läbimõõt 49 mm 49 mm 49 mm Impulssandur 28 ppr 28 ppr 32 ppr Madal manuaalne kiirus 150 cm/min 150 cm/min 150 cm/min Kõrge manuaalne kiirus 300 cm/min 300 cm/min 300 cm/min

FREE 2 AXIS FREE 3 AXIS Mootor VEC 4000 VEC 4000 Käik 1 156:1 156:1 Käik 2 1:1 1:1 Etteanderullide läbimõõt 49 mm 49 mm Impulssandur 32 ppr 32 ppr Madal manuaalne kiirus 150 cm/min 150 cm/min Kõrge manuaalne kiirus 300 cm/min 300 cm/min

8.3.3 Külm traadi etteande telg (ICE)

bi24d1ma

- 40 -

8.3.4 Liikumistelg

Liikumismootor reguleeritakse automaatselt vastavalt järgmistele tabelitele.

A2TFJ1 A2TGJ1 A6TFF1 Mootor 4030-350 4030-350 FHP258 Käik 1 375:10 375:10 24:1 Käik 2 51:1 51:1 51:1 Ratta läbimõõt 158 mm 158 mm 180 mm Impulssandur 60 ppr 60 ppr 28 ppr Kõrge manuaalne kiirus 200 cm/min 200 cm/min 200 cm/min

FREE 2 AXIS FREE 3 AXIS Mootor VEC 4000 VEC 4000 Käik 1 312:1 312:1 Käik 2 1:1 1:1 Ratta läbimõõt 65 mm 65 mm Impulssandur 32 ppr 32 ppr Kõrge manuaalne kiirus 200 cm/min 200 cm/min

8.3.5 Välimine telg

Välise rullikaluse, asendiregulaatori või lineaartelje ühendamisel tuleb valida FREE 3 AXIS.

FREE 3 AXIS valimisel reguleeritakse mootor automaatselt vastavalt järgmistele tabelitele.

Rullikalus Lineaar Asendiregulaator Käik 1 560:1 560:1 560:1 Käik 2 111:22 111:22 111:22 Käik 3 1:1 1:1 1:1 Ratta läbimõõt 160 mm 160 mm 160 mm Impulssandur 30 ppr 30 ppr 30 ppr Kõrge manuaalne kiirus 200 cm/min 200 cm/min 200 cm/min Sageduse suhe 85:50 85:50 85:50 Mootor 2000 rpm 2000 rpm 2000 rpm Keevise läbimõõt 1000 mm - 1000 mm Rulliku läbimõõt 1000 mm - -

bi24d1ma

- 41 -

8.3.6 Tandem LAF ja TAF

Kasutatakse kahe keevituspeaga keevitamisel.

Asetage kursor

MACHINE CONFIGURATION

TANDEMI (TANDEM) reale ja vajutage ENTER.

Valige asetusnuppu kasutades SEES (ON) ja vajutage ENTER.

PRODUCT CODE A2TFX WIRE FEED AXIS" TRAVEL AXIS"

TANDEM ON

b WELDING HEAD HEAD b WELD HEAD OFFSET 20 mm b WITH I/O ON

QUIT

Kahe keevituspeaga keevitamiseks tuleb seadistada KEEVITUSPEA NIHKE (WELD HEAD OFFSET) funktsioon.

KEEVITUSPEA NIHE (WELD HEAD OFFSET) on keevituspeade vaheline kaugus millimeetrites.

Keevituspea 1 PEA (HEAD) ja keevituspea 2 SABA (TAIL) vahelise kauguse täpsustamisel, arvestab juhtseade selle väärtuse ümber ajaks, mille vahel keevituspea 1 käivitub ja millal keevituspea 2 peaks käivituma.

Aeg, mille juhtseade saab arvutada keevitusvooluallikate käivitamise ja seiskamise vahelisele kaugusele, on maksimaalselt 65 sekundit. See tähendab, et kui määratakse 50 cm/min, saab maksimaalseks KEEVITUSPEA NIHKEKS (WELD HEAD OFFSET) sisestada 2000 mm. Aeg ei möödu enne kui keevituspea 2 jõuab alguspunkti.

TAIL HEAD

WELD HEAD OFFSET

bi24d1ma

- 42 -

NB!

Veenduge, et mõlemal juhtseadmel on KEEVITUSPEA NIHKE (WELD HEAD OFFSET) puhul samad seadistused ja määrake sama keevituskiirus. "Master" (ülem)juhtseadmele tuleb määrata PEA (HEAD) ja "Slave" (alam) juhtseadmele SABA (TAIL). Keevituskiirust kontrollib alati "Master".

Määrake kahe keevituspeaga väärtused, millega keevitada järgnevalt:

Viige kursor

MACHINE CONFIGURATION

KEEVITUSPEA (WELDING HEAD) reale.

Valige, kas seade kehtib "Master" juhtseadme PEA (HEAD) või "Slave" juhtseadme SABA

PRODUCT CODE A2TFX WIRE FEED AXIS" TRAVEL AXIS" TANDEM ON

b WELDING HEAD HEAD b WELD HEAD OFFSET 20 mm b WITH I/O ON

(TAIL) suhtes.

QUIT

S Viige kursor KEEVITUSPEA NIHKE (WELD HEAD OFFSET) reale ja määrake

kahe keevituspea vaheline kaugus.

Näide, sisend/väljund I/O ON (SISSE LÜLITATUD)

Keevituspea 2 (slave) Keevituspea 1 (master)

TAIL HEAD

WELD HEAD OFFSET

S Vajutage Start keevituspea 1 (head1) käivitamiseks.

S Keevituspea 1 alustab keevitamist. S Keevituspea 2 (head2) alustab keevitamist siis, kui keevituspea 1

stardipositsioon on saavutatud (WELD HEAD OFFSET-is toodud vahemaa (KEEVITUSPEA NIHE)).

- 43 -

bi24d1ma

S Vajutage Stop keevituspea 1 peatamiseks.

S Keevituspea 1 lõpetab keevitamise, kuid jätkab liikumist. S Keevituspea 2 lõpetab keevitamise siis, kui jõuab punktini, kus seade 1 lõpetas

keevitamise (WELD HEAD OFFSET-is toodud vahemaa (KEEVITUSPEA NIHE)).

S Keevitamine on lõpule viidud.

Näide, sisend/väljund I/O OFF (VÄLJA LÜLITATUD)

Keevituspea 2 (slave) Keevituspea 1 (master)

TAIL HEAD

WELD HEAD OFFSET

S Keevituspea 1 ja keevituspea 2 samaaegseks käivitamiseks vajutage Start.

S Keevituspea 1 alustab keevitamist. S Keevituspea 2 alustab esmalt keevitamist siis kui keevituspea 1 käivitusasendini

on jõutud (KEEVITUSPEA NIHKELE (WELD HEAD OFFSET) määratud vahemaa).

S Keevituspea 1 ja keevituspea 2 samaaegseks seiskamiseks vajutage Stop.

S Keevituspea 1 lõpetab keevitamise, kuid kulgliikumine jätkub. S Keevituspea 2 lõpetab keevitamise kui see on jõudnud punktini, kus seade 1

lõpetas keevitamise (KEEVITUSPEA NIHKELE (WELD HEAD OFFSET) määratud vahemaa).

S Keevitamine on lõpetatud.

bi24d1ma

- 44 -

8.3.7 Tandem Aristo 1000 keevitusvooluallikale

Kasutatakse kahe või enama keevituspeaga keevitamisel. Iga keevituspead juhib oma juhtseade (PEK).

Asetage kursor TANDEMI (TANDEM) reale ja vajutage ENTER.

Valige asetusnuppu kasutades SEES (ON) ja vajutage ENTER.

Valitud on eesmine keevituspea.

Valitud on tagumine keevituspea.

TANDEM

TANDEM ON

b WELDING HEAD HEAD b TRAVEL CONTROL ON b SYNCRONIZED WELD START ON b SYNCRONIZED AC WELDING ON

TANDEM INFORMATION"

QUIT

TANDEM

TANDEM ON

b WELDING HEAD TAIL b TRAVEL CONTROL ON b SYNCRONIZED WELD START ON b WELD HEAD OFFSET 20 mm b SYNCRONIZED AC WELDING ON b PHASE SHIFT 0

QUIT

KEEVITUSPEA (WELDING HEAD)

Valige, kas keevituspea on eesmine (HEAD) või tagumine (TAIL).

LIIKUMISE JUHTIMINE (TRAVEL CONTROL)

Valige, kas keevituspea juhib liikumist. Nii eesmine kui ka tagumine keevituspea suudab liikumist juhtida, kuid korraga saab seda teha ainult üks.

SÜNKROONITUD KEEVITUSE ALUSTAMINE (SYNCRONIZED WELD START)

Kui on valitud SEES (ON), on vajalik käivitada ainult eesmise keevituspea juhtseade. Tagumine käivitatakse automaatselt. Kui on valitud VÄLJAS (OFF), tuleb käivitada kõik keevituspead vastavaid juhtseadmeid kasutades.

SÜNKROONITUD VAHELDUVVOOLKEEVITUS (SYNCRONIZED AC WELDING)

Sünkroonitud vahelduvvoolkeevitus tähendab, et kõigi tandemsüsteemi keevituspeade sageduse, tasakaalu ja vahelduvvoolu impulsside väärtused on sünkroonitud.

TANDEMI TEAVE (TANDEM INFORMATION)

Eesmise keevituspea juhtseade kuvab teavet süsteemi keevitusvooluallikate kohta (nt tagumine keevituspea).

bi24d1ma

- 45 -

KEEVITUSPEA NIHE (WELD HEAD OFFSET)

KEEVITUSPEA NIHE (WELD HEAD OFFSET) on keevituspeade vaheline kaugus millimeetrites. See on tähtis ainult siis, kui on valitud sünkroonitud keevituse alustamine.

TAGUMINE EESMINE

KEEVITUSPEA NIHE

FAASINIHE (PHASE SHIFT)

Faasinihe tähendab faasi nihet eesmise keevituspea suhtes. Ühikuks on kraadid.

8.3.8 Rööpühendatud vooluallikad

Kui ühel on

MACHINE CONFIGURATION

rööpühendatud vooluallikas, seatakse siin sõlme ID-d.

Viige kursor ALAMSÕLME ID (SLAVE NODE ID) juurde ja valige üks seadistusnuppudest.

PRODUCT CODE A2TFX WIRE FEED AXIS" TRAVEL AXIS" TANDEM" PARALLEL POWER SOURCES ON b SLAVE NODE ID 10 COLD WIRE FEED OFF NODE ID SETTINGS"

QUIT

bi24d1ma

- 46 -

8.3.9 Külm traadi etteanne (ICE)

Suvandi Külma traadi etteanne (ON) saab valida masina konfiguratsioonimenüüs

Kui on valitud külma traadi etteanne, kuvatakse suvand Külma traadi etteande telg.

Külma traadi etteande telje seadistus peab olema identne traadi etteande teljega.

MACHINE CONFIGURATION

PRODUCT CODE FREE 2 AXIS WIRE FEED AXIS"

ICE WIRE FEED AXIS"

TRAVEL AXIS" TANDEM OFF ICE WIRE FEED ON NODE ID SETTINGS"

QUIT

ICE WIRE FEED AXIS

MOTOR 5035 38RPM GEAR 1" ON

b N 1 156 b N 2 1

GEAR 2" ON

b N 1 1 b N 2 1

FEED ROLLER DIAM 49 mm ENCODER PULSES 32 ppr LOW MANUAL SPEED 150 cm/min

QUIT

S Mootor tuleb valida ripploendist, kus on järgmised suvandid:

5035 38RPM

5035 68RPM FHP 258 VEC8000 VEC4000 DUNKER1 DUNKER2 MET3B VEC4000Par 4030-350

S KÄIK 1 (GEAR 1) peab olema SEES (ON). Väärtus ei tohi olla VÄLJAS (OFF). S KÄIK 2 (GEAR 2) peab olema tavaliselt SEES (ON), kuid väärtuseks saab valida

ka VÄLJAS (OFF).

S Käigu 1 ja 2 all olevad väärtused N1 ja N2 seadistatakse ühega kolmest paneeli

allosas olevast nupust. N1 ja N2 intervall oleneb valitud mootorist.

S Etteanderullikute diameeter (FEED ROLLER DIAM) valitakse suvalise

seadistusnupuga. Intervall oleneb valitud mootorist.

bi24d1ma

- 47 -

S Impulsside enkooder (ENCODER-PULSES) valitakse suvalise seadistusnupuga.

Intervall võib olla vahemikus 1 - 9998 ppr (ppr = impulssi pöörde kohta).

S MADAL MANUAALNE KIIRUS (LOW MANUAL SPEED) valitakse suvalise

seadistusnupuga. Intervall võib olla vahemikus 1 - 1000 cm/min.

S KÕRGE MANUAALNE KIIRUS (HIGH MANUAL SPEED) valitakse suvalise

seadistusnupuga. Intervall võib olla vahemikus 1 - 5000 cm/min.

8.3.10 Sõlme ID seadistus

Kui süsteemis on sisend-/väljundsõlmi, on siin toodud ID-numbrid.

Tandemkeevituse puhul võib CAN 2 ID väärtus olla kõigi süsteemi juhtseadmete (PEK) puhul erinev. Keevituspea 1 puhul võib CAN 2 ID = 1, keevituspea 2 puhul CAN 2 ID = 2 jne.

NODE ID SETTINGS

POWER SOURCE CAN 2 ID 1 I/O NODE 1 ID 17 I/O NODE 2 ID 25

QUIT

8.4 Kaabli pikkus

Keevituskaare pinget mõjutab keevituskaablite näivtakistus. Näivtakistust mõjutab kaablite pikkus ja ala ning see, kuidas need on suunatud. See on eriti tähtis AC keevitamisel.

Pinge languse kompenseerimine pikkade kaablite puhul säilitatakse kui täpsustatakse tegelik kaabli pikkus.

Sisestada tuleb kaabli kogupikkus (keevituskaabel ja konnektor koos).

NB!! Kahte kaablit kasutades tuleb alad mõlema kaabli jaoks kombineerida.

See funktsioon on käivitusprotsessi ajal aktiivne enne kui vooluallikas on saanud mõõteväärtuse, mille juures saab reguleerida.

"Max OCV" valiku korral on see funktsioon mitteaktiivne.

bi24d1ma

- 48 -

8.5 Hooldus

Peamenüü  Konfiguratsioonimenüü  Hooldus

Selles menüüs saate seadistada, kui tihti kontaktotsa vahetatakse. Täpsustage keevituste alustamiste arv, pärast mida tuleb ots välja vahetada, valides KONTAKTOTSA VAHETUSE INTERVALL (CONTACT TIP CHANGE INTERVAL) rida ja vajutades ENTER. Muutke väärtus seadistusnuppe kasutades. Kui teenindusintervall on möödunud, kuvatakse vealogis veakood 54.

Juhul kui käivituste arvu asemel valitakse KOGU TÖÖAJA LIMIIT (TOTAL RUNNING TIME LIMIT), tuleb ühendust võtta ESAB'i volitatud hooldustehnikuga.

MAINTENANCE

CONTACT TIP CHANGE INTERVAL 0 Welds b WELD COUNT 0 Welds TOTAL RUNNING TIME LIMIT 0d00:00:00 b TOTAL RUNNING TIME 0d00:00:00

QUIT

8.6 Võrguseaded

Peamenüü  Konfiguratsiooni menüü  Võrguseaded

See menüü võimaldab ühenduda kohaliku võrgu juhtimisvahendiga.

Juhtimisvahendi kohta täiendava informatsiooni saamiseks vt kasutusjuhendist WELDPOINT (KEEVITUSPUNKT). Juhendi saab alla laadida aadressilt www.esab.com.

NETWORK SETTINGS

DHCP ON

IP ADDRESS 172.20.125.74

SUBNET MASK 0.0.0.0. DEFAULT GATEWAY 0.0.0.0. HOSTNAME ESAB_W82

QUIT

bi24d1ma

- 49 -

8.6.1 Süsteemi ülevaade

1 Keevituse vooluallikas 4 Juhtimisvahend, keevituspunkt

2 Traadi etteandeseade /

Automaatkeevitusseade

3 Keevitusandmete kogum, PEK 6 USB-mälu

5 Võrguühendus

bi24d1ma

- 50 -

9 TÖÖRIISTAD

Peamenüü  Tööriistad

See menüü sisaldab järgmisi alamenüüsid:

S Vealogi, vt peatükk 9.1 S Eksport/import, vt peatükk 9.2 S Failihaldur, vt peatükk 9.3 S Seadistuste piirangute redigeerimine, vt peatükk 9.4 S Mõõtmete piirangute redigeerimine, vt peatükk 9.5 S Tootmisstatistika, vt peatükk 9.6 S Kvaliteedi funktsioonid, vt peatükk 9.7 S Kalender, vt peatükk 9.8 S Kasutaja kontod, vt peatükk 9.9 S Seadme informatsioon, vt peatükk 9.10

9.1 Vealogi

Peamenüü  Tööriistad  Vealogi

Veakoodidega näidatakse, et keevitusprotsessis on tekkinud viga. Kuvatakse ekraanil popup menüü kaudu ja hüüumärk ilmub ekraani ülemisse

parempoolsesse nurka.

NB! kaob ekraanilt niipea kui lähete vealogi menüüsse.

Kõik keevitusseadmete kasutamise ajal tekkinud vead dokumenteeritakse vealogis veateatena. Salvestada saab kuni 99 veateadet. Juhul kui vealogi saab täis, st kui salvestatud on 99 veateadet, kustutatakse vanim sõnum järgmise vea tekkimisel automaatselt.

Vealogi menüüst saab lugeda järgmist informatsiooni:

S Veanumber S Vea tekkimise kuupäev S Vea tekkimise aeg S Seade, kus viga on tekkinud S Vea haldamise kood

bi24d1ma

- 51 -

ERROR LOG

Index Date Time Unit Error

1 081120 11:24:13 8 19 2 081120 10:24:18 8 18 3 081121 13:24:18 8 17

Error in battery-driven memory

DELETE

ALL

QUIT

9.1.1 Seadmed

2 = Vooluallikas 6 = Traadi etteanne ja kulgliikumine (mootorikilp) 8 = Juhtpaneel

9.1.2 Veakoodide kirjeldus

Veakoodid, mida kasutaja ise saab parandada, on näidatud allpool. Muu koodi ilmnemisel käivitage masin uuesti ja vea püsimisel võtke ühendust hooldustehnikuga.

VeakoodKirjeldus

6 Kõrge temperatuur

Vooluallikas on ülekuumenenud ja keevitamine katkestatakse. Keevitamine on taas lubatud kui temperatuur langeb allapoole maksimaalse temperatuuri väärtust.

Tegevus: kontrollige, et jahutavate õhuvoolude sisse- ja väljalaskeavad ei oleks tõkestatud ega tolmust ummistunud. Selleks, et veenduda, ega seadet ei ole üle koormatud, kontrollige kas koormatavust kasutatakse.

Vea püsimisel kutsuge hooldustehnik.

7 Madal keevitusvool

Keevituskaar on suletud liiga madala keevitusvoolu tõttu keevitusprotsessi ajal. Tegevus: Lähtestatakse järgmisel keevituse alustamisel. Vea püsimisel kutsuge

hooldustehnik.

8 Madal akupinge

Akupinge on liiga madal. Kui akut ei vahetata, kaotatakse kõik salvestatud andmed. Viga ei lülita ühtegi funktsiooni välja.

Tegevus: aku välja vahetamiseks kutsuge hooldustehnik.

11 Kiiruse viga mootoris, (traadi etteanne, liikumismootor)

Mootor ei suuda oma kiirust hoida. Keevitamine peatatakse. Tegevus: kontrollige, et traadi etteanne poleks kinni kiilunud ega jookseks liiga kiiresti.

Vea püsimisel kutsuge hooldustehnik.

bi24d1ma

- 52 -

VeakoodKirjeldus

12 Sisemine teabeedastuse häire (hoiatus)

Süsteemi CAN elektrivõrgu sõlme koormus on ajutiselt liiga kõrge. Vooluallikas võib olla kaotanud ühenduse juhtseadmega. Tegevus: kontrollige, et kogu varustus oleks korralikult ühendatud. Vea püsimisel kutsuge

hooldustehnik.

14 Teabeedastuse viga

Süsteemi CAN elektrivõrgu sõlm on ajutiselt lakanud töötamast liiga kõrge koormuse tõttu. Keevitusprotsess peatub. Tegevus: kontrollige, et kogu varustus oleks korralikult ühendatud. seadme

lähtestamiseks lülitada toitevõrk välja. Vea püsimisel kutsuge hooldustehnik.

17 Ühendus seadmega kadunud

Ühendus seadmega kadunud. Tegevus: kontrollige juhtseadme ja vooluallika vahelist kaabeldust ja konnektorit. Vea

püsimisel kutsuge hooldustehnik.

32 Gaasivool puudub

Käivitamine on takistatud.

Tegevus: kontrollige gaasiklappi, voolikuid ja konnektoreid.

43 Kõrge keevitusvool

Vooluallikas on keevitusprotsessi välja lülitanud, kuna vool on ületanud vooluallika maksimaalse voolu väärtuse.

Tegevus: Lähtestatakse järgmisel keevituse alustamisel. Vea püsimisel kutsuge hooldustehnik.

44 Keevitusvoolu paus

Keevitusprotsess on peatunud, kuna see pole 10 sekundi jooksul edasi liikunud. Tegevus: Lähtestatakse järgmisel keevituse alustamisel. Vea püsimisel kutsuge

hooldustehnik.

9.2 Eksport/import

Peamenüü  Tööriistad  Eksport / import

Eksport/import menüüs saab juhtpaneelilt ja juhtpaneelile USB mälu kaudu informatsiooni edastada.

Edastada saab järgmist informatsiooni:

S Keevitusandmete komplektid Eksport/import S Süsteemi seadistus Eksport/import S Seadistuste piirangud Eksport/import S Mõõtmete piirangud Eksport/import S Vealogi Eksport S Kvaliteedi funktsioonilogi Eksport S Tootmisstatistika Eksport

USB mälusse salvestamiseks toimige järgnevalt:

Sisestage USB mälu juhtseadmesse.

bi24d1ma

- 53 -

Valige edastatava informatsiooniga rida. Vajutage EKSPORT (EXPORT) või IMPORT (IMPORT) olenevalt sellest kas soovite informatsiooni importida või eksportida.

EXPORT/IMPORT

WELD DATA SETS SYSTEM SETTINGS SETTING LIMITS MEASURE LIMITS ERROR LOG QUALITY FUNCTION LOG PRODUCTION STATISTICS

EXPORT IMPORT

QUIT

9.3 Failihaldur

Peamenüü  Tööriistad  Failihaldur

Failihalduris saab hallata USB mälus (C:\) olevat informatsiooni. Tänu failihaldurile on võimalik keevitusandmeid ja kvaliteediandmeid käsitsi kustutada ja kopeerida.

USB mälu ühendamise korral kuvatakse ekraanil mälu vaikimisi kaust juhul kui eelnevalt pole ühte valitud.

Juhtpaneel mäletab, kus te viimati failihaldurit kasutades olite ja seega naasete tagasi pöördudes samasse kohta failistruktuuris.

FILE MANAGER

NEW FOLDER QData.xml

INFO UPDATE

ALT. QUIT

S Tuvastamaks palju salvestusruumi mällu jääb, kasutage INFO (INFO)

funktsiooni.

S Informatsiooni uuendamiseks vajutage UUENDA (UPDATE).

S Juhul kui soovite kustutada, nime muuta, uut kausta luua, kopeerida või

kleepida, vajutage ALT. Seejärel ilmub nimekiri, mille hulgast saate valida. Juhul kui valitakse (..) või kaust, saate luua üksnes uue kausta või kleepida faili, mille olete eelnevalt kopeerinud. Juhul kui olete valinud faili, lisatakse valikud NIMETA ÜMBER (RENAME), KOPEERI (COPY) või KLEEBI (PASTE) juhul kui olete eelnevalt faili kopeerinud.

bi24d1ma

- 54 -

Valige kaust või fail ja

FILE MANAGER

vajutage ALT.

.. WeldData NEW FOLDER ErrorLog.xml QData.xml XWeldoffice.dat

INFO UPDATE

See nimekiri kuvatakse siis, kui olete vajutanud ALT.

(ALT.).

COPY PASTE DELETE RENAME NEW FOLDER

ALT. QUIT

9.3.1 Kustuta fail/kaust

Valige fail või kaust, mida soovite kustutada ja vajutage ALT. (ALT.).

Valige KUSTUTA (DELETE) ja vajutage ENTER.

DELETE

RENAME NEW FOLDER

Fail/kaust eemaldatakse. Kausta kustutamiseks peab see tühi olema, st kustutage kõigepealt kaustas olevad failid.

9.3.2 Nimeta fail/kaust ümber

Valige fail või kaust, mida soovite ümber nimetada ja vajutage ALT. (ALT.).

Valige NIMETA ÜMBER (RENAME) ja vajutage ENTER.

DELETE

RENAME

NEW FOLDER

Ekraanile ilmub klaviatuur. Rea vahetamiseks kasutage asetusnuppu ja nooli vasakule ja paremale liikumiseks. Valige kasutatav märk/funktsioon ja vajutage ENTER.

9.3.3 Loo uus kaust

Valige, kus uus kaust peab asuma ja vajutage ALT. (ALT.).

Valige UUS KAUST (NEW FOLDER) ja vajutage ENTER.

DELETE RENAME

NEW FOLDER

Ekraanile ilmub klaviatuur. Rea vahetamiseks kasutage asetusnuppu ja nooli vasakule ja paremale liikumiseks. Valige kasutatav märk/funktsioon ja vajutage ENTER.

bi24d1ma

- 55 -

9.3.4 Kopeeri ja kleebi faile

Valige kopeeritav fail ja vajutage ALT. (ALT.).

Valige KOPEERI (COPY) ja vajutage ENTER.

COPY

PASTE DELETE RENAME NEW FOLDER

Viige kursor kausta, kus kopeeritav fail peaks asuma ja vajutage ALT. (ALT.).

Valige KLEEBI (PASTE) ja vajutage ENTER.

COPY

PASTE

DELETE RENAME NEW FOLDER

Koopia salvestatakse nimega koopia (Copy) pluss algne nimi, nt Copy of WeldData.awd.

9.4 Redigeeri seadistuste piiranguid

Peamenüü Tööriistad  Redigeeri seadistuste piiranguid

Selles menüüs saate seadistada enda max ja min väärtused erinevatele keevitusmeetoditele. Piirangud ei saa olla allpool või ülevalpool väärtusi, mille jaoks vooluallikas on mõõdistatud. Olemas on 50 salvestuskohta. Valige tühja salvestuskoha rida ja vajutage ENTER. Valige protsess, vajutades ENTER ja valige asetusnuppu kasutades keevitusprotsess ning vajutage ENTER.

Kõikidele protsessidele saab valida kaare pinge, traadi etteande kiiruse, keevituskiiruse ja keevitusvoolu maksimum- ja miinimumväärtused.

EDIT LIMITS

PROCESS SAW

VOLTAGE MIN 17.0 VOLTAGE MAX 47.0 WIRE SPEED MIN 50 WIRE SPEED MAX 970 TRAVEL SPEED MIN 100 TRAVEL SPEED MAX 2400 CURRENT MIN 70 CURRENT MAX 1500

bi24d1ma

STORE

DELETE QUIT

- 56 -

Kui väärtused on reguleeritud, vajutage SALVESTA (STORE). Kui teilt küsitakse, kas piirangu väärtus salvestatakse valitud salvestuskohta, vajutage EI (NO) või JAH (YES). Salvestuskoha väärtusi saab näha ekraanil allosas joone all.

AUTO (AUTO) funktsiooniklahviga seadistatakse parameetrid automaatselt vastavalt viimati kasutatud parameetritele.

Kui teilt küsitakse, kas soovite seadistuspiiranguid automaatselt salvestada, vajutage EI (NO) või JAH (YES) ja seejärel SALVESTA (STORE), juhul kui soovite seadistusi salvestada.

9.5 Mõõtmete piirangud

Peamenüü  Tööriistad  Mõõtmete piirangud

Selles menüüs saate seadistada oma mõõtmete väärtused erinevatele keevitusmeetoditele. Olemas on 50 salvestuskohta. Valige tühja salvestuskoha rida ja vajutage ENTER. Valige protsess, vajutades ENTER ja valige asetusnuppu kasutades keevitusprotsess ning vajutage ENTER.

Valida saab järgmisi väärtusi:

S keevituskaare pinge: min, max S traadi etteande kiirus: min, max S keevitusvool: min, max S keevituskiirus: min, max S energia pikkusühiku kohta: min, max

Seadistage seadistusnuppe kasutades soovitud väärtus ja vajutage SALVESTA (STORE).

Dialoogikastis küsitakse teilt, kas soovite valitud salvestuskohta salvestada. Väärtuse salvestamiseks vajutage JAH (YES). Salvestuskoha väärtusi näete ekraani allosas joone all.

bi24d1ma

- 57 -

MEASURE LIMITS

1 - SAW

2 - GMAW 3 4 5 6 7 -

0.0 - 46.9 Volt , 0 - 2495 cm/min 3 - 994 cm/min , 3 - 990 Amp

5 - 500 kJ/min

QUIT

AUTO (AUTO) funktsiooniklahviga seadistatakse parameetrid automaatselt vastavalt viimati kasutatud mõõtmete väärtustele.

Kui teilt küsitakse, kas mõõtmete väärtusi automaatselt seadistada, vajutage EI (NO) või JAH (YES) ja seejärel SALVESTA (STORE) juhul kui soovite seadistusi salvestada.

9.6 Tootmisstatistika

Peamenüü  Tööriistad  Tootmisstatistika

Tootmisstatistika peab arvestust seoses kogu keevituskaare aja, materjali koguhulga ja keevituste arvuga alates viimasest lähtestamisest. Samuti salvestatakse viimasel keevitamisel kasutatud keevituskaare aeg ja materjali hulk. Teabe eesmärgil kuvatakse ka arvutatud sulatatud traadimaterjal pikkusühiku kohta ja millal toimus viimane lähtestamine.

PRODUCTION STATISTICS

LAST WELD TOTAL

ARCTIME 0s 0s CONSUMED WIRE 0g 0g BASED ON 1g/m NUMBER OF WELDS 0

LAST RESET 081114 08:38:03

RESET UPDATE

QUIT

LÄHTESTA (RESET) vajutamisel lähtestatakse kõik loendurid. Kuupäev ja aeg näitavad kõige viimast lähtestamist.

bi24d1ma

- 58 -

Juhul kui te loendureid ei lähtesta, lähtestatakse need kõik automaatselt kui üks neist on jõudnud oma maksimumväärtuseni.

Loendurite maksimumväärtused

Aeg 999 tundi, 59 minutit, 59 sekundit Kaal 13 350 000 grammi Kogus 65 535

9.7 Kvaliteedi funktsioonid

Peamenüü  Tööriistad  Kvaliteedi funktsioonid

Kvaliteedi funktsioonid jälgivad üksikute keevituste erinevaid huvitavaid keevitusandmeid.

Need funktsioonid on:

S Keevituse käivitusaeg; S Keevituse kestus; S Maksimum-, miinimum- ja keskmine vool keevituse ajal; S Maksimum-, miinimum ja keskmine pinge keevituse ajal. S Maksimaalne, minimaalne ja keskmine energia ühiku pikkuse kohta keevituse

ajal.

Keevituste arv alates viimasest lähtestamisest kuvatakse ekraani allpool oleval real. Informatsiooni saab salvestada maksimaalselt 100 keevituse kohta. Rohkem kui 100 keevituse puhul kirjutatakse esimene üle.

Kõige viimati salvestatud keevitus kuvatakse ekraanil, ehkki sirvida saab ka teiste salvestatud keevituste vahel. Kõik logid kustutatakse kui vajutate LÄHTESTA (RESET).

QUALITY FUNCTIONS

#WELD: 1 / 4

START 20090107 15:59:14 WELD TIME 00:00:20 WELD DATA: HEAT INPUT: 3.12 kJ/mm

MAX MIN AVE. I (Amp) 293.00 243.00 289.00 U (V) 41.50 16.20 39.40 Q (kJ/min) 7.00 0.00 2.00 NUMBER OF WELDS SINCE RESET: 4

RESET UPDATE

QUIT

bi24d1ma

- 59 -

9.7.1 Kvaliteediandmete salvestamine Peamenüü  Tööriistad  Eksport/import

Juhtpaneelis toodetud failid säilitatakse xml failidena. USB mälu peab olema formaaditud FAT32-na, et see töötaks.

Sisestage USB mälu juhtpaneeli, vt peatükk 9.3 ĘFailihaldur".

Valige KVALITEEDIFUNKTSI OONI LOGI (QUALITY FUNCTION LOG), vajutage EKSPORT (EXPORT).

EXPORT/IMPORT

WELD DATA SETS SYSTEM SETTINGS SETTING LIMITS MEASURE LIMITS ERROR LOG

QUALITY FUNCTION LOG

PRODUCTION STATISTICS

EXPORT

QUIT

Kogu kvaliteediandmete komplekt (informatsioon 100 viimase keevituse kohta), mis on salvestatud juhtpaneeli, on nüüd salvestatud USB mällu.

Fail asub kaustas nimega QData. QData luuakse USB mälu sisestamisel automaatselt.

9.8 Kalender

Peamenüü ! Tööriistad ! Kalender

Siin seadistatakse kuupäev ja aeg.

Valige seadistatav rida: aasta, kuu, päev, tund, minutid ja sekundid. Seadistage ühte seadistusnuppu kasutades õige väärtus. Vajutage SEADISTA (SET).

DATE & TIME

YEAR 2008 MONTH NOV DAY 21 HOUR 10 MINUTES 45 SECONDS 55

20100115 10:48:59

SET QUIT

bi24d1ma

- 60 -

9.9 Kasutaja kontod

Peamenüü ! Tööriistad ! Kasutaja kontod

Sageli on eriti kvaliteedi vaatenurgast oluline, et toodet ei saaks volitamata osapooled kasutada.

Selles menüüs registreeritakse kasutaja nimi, konto tase ja salasõna.

Valige KASUTAJA NIMI

USER ACCOUNTS

(USER NAME) ja vajutage ENTER. Minge allapoole tühjale reale ja vajutage ENTER. Sisestage

USER NAME ADMINISTRATOR

b ACCOUNT LEVEL ADMIN b PASSWORD

USER ACCOUNTS OFF

klaviatuuril asetusnuppu ja nooli kasutades uus kasutaja nimi ja ENTER.

STORE DELETE

QUIT

Ruumi on 16-le kasutaja kontole. Kvaliteediandmete failidest on näha, milline kasutaja on teinud teatud keevituse.

ACCOUNT LEVEL-i alt (KASUTAJAKONTO TASE) valige järgmiste seast: S Administraator

piiramatu ligipääs (saab lisada uusi kasutajaid)

S Vanemkasutaja

ligipääs kõigele, v.a:

S masina konfiguratsioon S kasutajakontod S võrguseaded

S Tavakasutaja

ligipääs järgmistele funktsioonidele:

S Konfiguratsiooni menüüs:

S hooldus

S Tööriistade menüüs:

S seadme informatsioon

S Seadete menüüs:

S pinge S vool / traadi etteanne S liikumiskiirus S keevitussuund

SALASÕNA (PASSWORD) reale sisestage klaviatuuri abil salasõna. Kui vooluallikas sisse lülitatakse ja juhtpaneel aktiveeritakse, palutakse teil ekraanil oma salasõna sisestada.

Juhul kui te seda funktsiooni ei soovi, vaid selle asemel tahate, et vooluallikas ja juhtpaneel oleks kõigi kasutajate jaoks lukus, valige KASUTAJA KONTOD VÄLJAS (USER ACCOUNTS OFF).

bi24d1ma

- 61 -

9.10 Seadme informatsioon

Peamenüü ! Tööriistad ! Seadme informatsioon

Selles menüüs näete järgmist informatsiooni:

S Masina ID S Sõlme ID

2 = vooluallikas 6 = traadi etteanne ja kulgliikumine (mootorikilp) 8 = juhtpaneel

S Tarkvara versioon

UNIT INFORMATION

Machine ID Node ID Software Version

44 8 1.00A 23 2 2.00A

5 6 1.18A

SETTING WELD DATA UNIT

QUIT

bi24d1ma

- 62 -

PEK Control panel

Menuud

NO TAG63

SAW

PROCESS SAW METHOD DC REGULATION TYPE CA WIRE TYPE FE SOLID WIRE DIMENSION 0.8 MM

CONFIGURATION " TOOLS"

SET MEASURE MEMORY

SAW

FAST

MODE

SET

Voltage Welding current1) (CA) Wire feed speed1) (CW) Constant current1) (CC) Ice wire feed speed Ice wire start delay Travel speed

(CW)

Direction AC frequency AC balance AC offset Start data

- flux pre-flow

- start type

- wire creep start

- wire creep start speed

- start phases

- OCV

- max OCV Stop data

- flux post-flow

- crater filling

- crater filling time

- burnback time

- stop phases Regulation parameters

- dynamics

- inductance Setting limits Measure limits

1) The setting range is dependent on the product used.

2) The menu shows the settings that belong to the selected regulation type.

- 63 -

bi24menu2

Edition 111222

PEK Control panel

GMAW

PROCESS GMAW REGULATION TYPE CA WIRE TYPE FE SOLID WIRE DIMENTION 0.8 MM

CONFIGURATION " TOOLS"

SET MEASURE MEMORY

SET

Arc voltage* Welding current* (CA) Wire feed speed* (CW) Travel speed* Direction Start data

- gas pre-flow

- start type

- wire creep start

- wire creep start speed

- start phases

- OCV

- max OCV Stop data

- gas post-flow

- crater filling

- crater filling time

- burnback time

- stop phases Dynamic regulation Setting limits Measure limits

GMAW

FAST

MODE

* The setting range is dependent on the product used.

bi24menu2

- 64 Edition 111222

PEK Control panel

GOUGING

PROCESS GOUGING REGULATION TYPE CA ELECTRODE DIMENSION 8.0 MM

CONFIGURATION " TOOLS"

SET MEASURE MEMORY

SET

Arc voltage* Welding current* (CA) Wire feed speed* (CW) Travel speed* Direction Start data

- air pre-flow

- start type

- wire creep start

- wire creep start speed

- start phases

- OCV

- max OCV Stop data

- air post-flow

- crater filling

- crater filling time

- burnback time

- stop phases Dynamic regulation Setting limits Measure limits

GOUGING

FAST

MODE

* The setting range is dependent on the product used.

bi24menu2

- 65 Edition 111222

PEK Control panel

CONFIGURATION

LANGUAGE ENGLISH CODE LOCK GENERAL CONFIGURATION MACHINE CONFIGURATION MAINTENANCE

CONFIGURATION

Configuration

QUIT

Language Code lock General configuration

- fast mode soft buttons

- quality data log to file

- soft keys setup

- auto save mode

- unit of length Machine configuration

- product code

- wire feed axis

- ice wire feed axis

- travel axis

- parallel power sources

- ice wire feed

- node ID settings Maintenance

- contact tip change interval

- total running time limit

bi24menu2

- 66 Edition 111222

PEK Control panel

TOOLS

ERROR LOG EXPORT / IMPORT QUALITY FUNCTIONS" CALENDAR" USER ACCOUNTS" UNIT INFORMATION"

Tools

Error log Export/import

-weld data sets

-system settings

-setting limits

-measure limits

-error log

-quality function log

-production statistics Quality functions Calendar User accounts Unit information

TOOLS

QUIT

bi24menu2

- 67 Edition 111222

Traadi mõõtmed

Submerged arc welding with constant ampere (SAW CA)

Wire type

Fe Solid 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 5.0 6.0 Fe Solid Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x4.0 2x5.0 Fe Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 Fe Flux Cored Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x4.0 SS Solid 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 5.0 6.0 SS Solid Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x3.2 2x4.0 SS Strip 30 x 0.5 60 x 0.5 90 x 0.5 SS Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 3.0 3.2 4.0 5.0 6.0 SS Flux Cored Twin 2x0.8 2x1.0 2x1.2 2x1.6 2x2.0 2x2.4 2x3.0 2x3.2 2x4.0

Wire diameter (mm)

MIG/MAG welding with constant ampere (GMAW CA)

Wire type

Fe Solid 0.8 1.0 1.2 1.6 2.0 2.4 Fe Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 SS Solid 0.8 1.0 1.2 1.6 2.0 2.4 SS Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4 Al Solid 0.8 1.0 1.2 1.6 2.0 2.4 Al Flux Cored 0.8 1.0 1.2 1.6 2.0 2.4

Wire diameter (mm)

Gouging with constant ampere (CA)

Electrode dimension (mm)

8.0 9.5 13.0

bi24wire

- 68 -

PEK Control panel

Tellimisnumber

Ordering no. Denomination

0460 504 880 Control unit PEK 0460 949 170 Instruction manual SE

0460 949 171 Instruction manual DK 0460 949 172 Instruction manual NO 0460 949 173 Instruction manual FI 0460 949 174 Instruction manual GB 0460 949 175 Instruction manual DE 0460 949 176 Instruction manual FR 0460 949 177 Instruction manual NL 0460 949 178 Instruction manual ES 0460 949 179 Instruction manual IT 0460 949 180 Instruction manual PT 0460 949 181 Instruction manual GR 0460 949 182 Instruction manual PL 0460 949 183 Instruction manual HU 0460 949 184 Instruction manual CZ 0460 949 185 Instruction manual SK 0460 949 186 Instruction manual RU 0460 949 189 Instruction manual EE 0460 949 190 Instruction manual LV 0460 949 191 Instruction manual SI 0460 949 192 Instruction manual LT 0460 949 193 Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

- 69 -

bi24o

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Brussels Tel: +32 2 745 11 00 Fax: +32 2 745 11 28

BULGARIA

ESAB Kft Representative Office Sofia Tel/Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB international AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB A2, A6 PEK Control panel Instruction manual [et]

Specifications and Main Features

Frequently Asked Questions

User Manual
