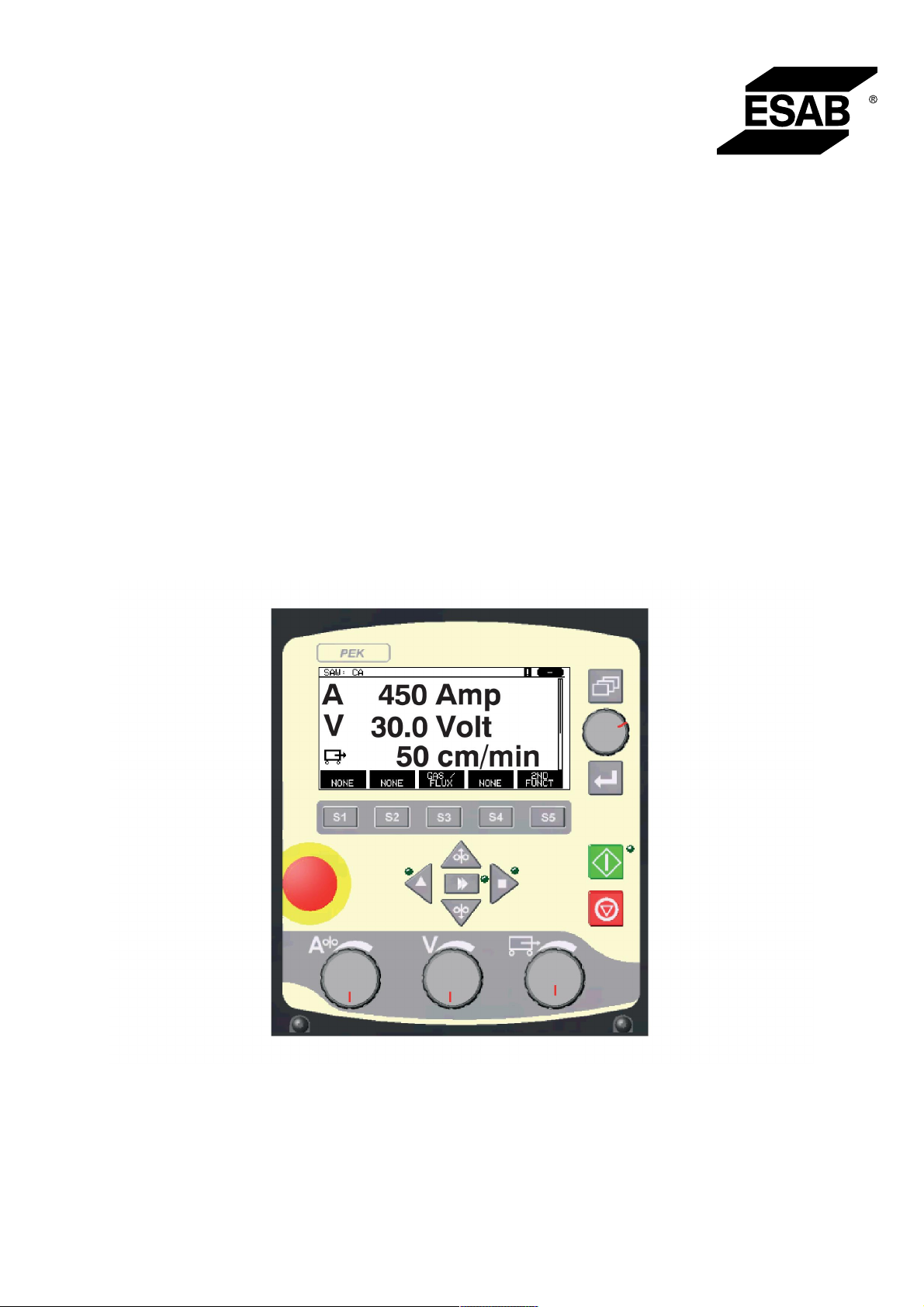

A2, A6 PEK Control Panel

Käyttöohjeet

0460 949 474 FI 20210203

Valid for: From software version 5.00

SISÄLLYSLUETTELO

JOHDANTO

1.1 Ohjauspaneeli

1.1.1 Näppäimet ja säätöpyörät .................................................................... 5

1.2 Ensimmäinen vaihe

1.2.1 Kielen valinta ........................................................................................ 6

1.2.2 Mittayksiköt........................................................................................... 8

1.3 Näyttö

1.3.1 Näytön symbolit.................................................................................... 9

1.4 Yleistä asetuksista

1.4.1 Numeroarvojen asetus ......................................................................... 10

1.4.2 Asetus valmiiden vaihtoehtojen avulla ................................................. 10

1.5 PERUUTA ja ENTER

VALIKOT

2.1 Päävalikko

2.1.1 Kokoonpano-valikko ............................................................................. 11

2.1.2 Työkalut-valikko.................................................................................... 12

2.1.3 Hitsausarvoasetukset-valikko............................................................... 12

.................................................................................................

.........................................................................................

................................................................................

......................................................................................................

.................................................................................

...............................................................................

......................................................................................................

...............................................................................................

2.1.4 Mittausvalikko....................................................................................... 14

2.1.5 Hitsausarvomuisti-valikko..................................................................... 15

2.1.6 Pikatoiminto-valikko.............................................................................. 15

JAUHEKAARIHITSAUS (SAW)

3.1 Jauhekaarihitsauksen asetukset

MIG-/MAG-HITSAUS (GMAW)

4.1 Kaasukaarihitsauksen asetukset

KUONAHITSAUS

5.1 Kuonahitsauksen asetukset

HIILIKAARITALTTAUS

6.1 Hiilikaaritalttauksen asetukset

TOIMINTOJEN SELITYKSET

7.1 Vakiohitsausvirta (constant amperage, CA)

7.2 Vakiolangansyöttönopeus (constant wire feed, CW)

7.3 Vakiovirta (constant current, CC)

7.4 Langan/puikon koko

7.5 Kaarijännite

7.6 Langansyöttönopeus

7.7 ICE-langansyöttönopeus

7.8 ICE-langan käynnistysviive

7.9 Kuljetusnopeus

7.10 Hitsaussuunta

7.11 Vaihtovirran taajuus

........................................................................................

................................................................................

.............................................................................................

.......................................................................................

.........................................................................................

..................................................................

..........................................................

....................................................................

..........................................................

..................................................................

..............................................................

......................................................................

........................................

..........................

.........................................................

...............................................................................

.............................................................................

.......................................................................

...................................................................

...............................................................................

25 25 25 25 25 25 25 25 26 26 26

0460 949 474 © ESAB AB 2021

SISÄLLYSLUETTELO

7.12 Vaihtovirran tasapaino

7.13 Vaihtovirran poikkeama

7.14 Hitsausjauheen esivirtaus (SAW)

7.15 Kaasun esivirtaus (GMAW)

7.16 Käynnistyksen säätö

7.17 Ilman esivirtaus (hiilikaaritalttaus)

7.18 Käynnistystyyppi

7.19 Langan ryömintäkäynnistys

7.20 Käynnistysvaiheet

7.21 Enimmäistyhjäkäyntijännite (OCV)

7.22 Hitsausjauheen jälkivirtaus (SAW)

7.23 Kaasun jälkivirtaus (GMAW)

7.24 Ilman jälkivirtaus (hiilikaaritalttaus)

7.25 Kraatterintäyttö

7.26 Jälkipaloaika

7.27 Lopetusvaiheet

7.28 Dynaaminen säätö

7.29 Säätöparametrit

7.30 Asetusrajat

7.31 Mittausrajat

7.32 PEK-ohjausyksikkö erillisenä moottorin ohjauksena

.......................................................................................

...........................................................................................

.......................................................................................

......................................................................................

..............................................................................................

.............................................................................................

...........................................................................

.........................................................................

.........................................................

....................................................................

..............................................................................

.......................................................

....................................................................................

..................................................................

..................................................................................

.......................................................

..................................................................

.....................................................

..................................................................................

.........................

26 26 26 26 26 27 27 27 27 27 27 28 28 28 28 28 29 29 29 29 29

MUISTIN HALLINTA

8.1 Ohjauspaneelin toiminta

8.2 Tallenna

8.3 Kutsu

8.4 Poista

8.5 Kopioi

8.6 Nimi

8.7 Muokkaa

KOKOONPANO-VALIKKO

9.1 Lukitustoiminto

9.1.1 Lukituksen tila....................................................................................... 39

9.1.2 Aseta/vaihda lukituskoodi..................................................................... 40

9.2 Yleiset asetukset

9.2.1 Pikatoiminnon pikanäppäimet .............................................................. 40

9.2.2 Laatutietojen tallennus lokiin ................................................................ 41

9.2.3 pikanäppäinten asetukset..................................................................... 41

9.2.4 Automaattinen tallennus -tila ................................................................ 43

9.3 Koneen asetukset

.......................................................................................................

......................................................................................................

..........................................................................................................

....................................................................................

........................................................................

...................................................................................................

..................................................................................................

..........................................................................

.......................................................................................

....................................................................................

...................................................................................

33 33 34 35 36 37 37

9.3.1 Tuotekoodi............................................................................................ 44

9.3.2 Langansyöttöakseli............................................................................... 45

9.3.3 Kylmälangan akseli (ICE) ..................................................................... 46

0460 949 474 © ESAB AB 2021

SISÄLLYSLUETTELO

9.3.4 Siirtoakseli ............................................................................................ 46

9.3.5 Ulkoinen akseli ..................................................................................... 46

9.3.6 Tandem LAF- ja TAF-virtalähteille ........................................................ 47

9.3.7 Tandem Aristo® 1000 -virtalähteelle .................................................... 50

9.3.8 Rinnakkaiset virtalähteet (koskee vain Aristo® 1000 -virtalähteitä) ..... 52

9.3.9 ICE-langansyöttö.................................................................................. 53

9.3.10 Askeltoiminto ........................................................................................ 54

9.3.11 Ajoittainen hitsaus ................................................................................ 56

9.3.12 Napaisuus (koskee vain Aristo® 1000 -virtalähdettä) .......................... 56

9.3.13 Nooditunnusasetukset (koskee vain Aristo® 1000 -virtalähdettä)........ 56

9.3.14 Järjestelmätiedot (koskee vain Aristo® 1000 -virtalähdettä) ................ 56

9.4 Kaapelipituudet (koskee vain LAF- ja TAF-virtalähteitä)

9.5 Kunnossapito

9.6 Mittausarvo suodatuskerroin

..........................................................................................

................................................................

....................

57 57 57

TYÖKALUT

10.1 Tapahtuman käsittely

..................................................................................................

.............................................................................

10.1.1 Tapahtumaloki ...................................................................................... 59

10.1.2 Aktiiviset viat......................................................................................... 60

10.1.3 Laitteen tunnisteet ................................................................................ 60

10.1.4 Vianhallintakoodien kuvaus.................................................................. 60

10.2 Vie/tuo

10.3 Tiedostonhallinta

......................................................................................................

....................................................................................

10.3.1 Tiedoston/kansion poistaminen............................................................ 64

10.3.2 Tiedoston/kansion nimen muuttaminen................................................ 65

10.3.3 Uuden kansion luominen...................................................................... 65

10.3.4 Tiedostojen kopioiminen ja liittäminen.................................................. 65

10.4 Asetusrajojen muokkaus

10.5 Mittausrajojen muokkaus

10.6 Tuotantotiedot

10.7 Laatutoiminnot

.........................................................................................

........................................................................................

.......................................................................

......................................................................

10.7.1 Laatutietojen tallentaminen .................................................................. 68

10.7.2 Tuo järjestelmäasetukset...................................................................... 69

10.8 Kalenteri

10.9 Käyttäjätilit

10.10 Laitetiedot

..................................................................................................

..............................................................................................

...............................................................................................

63 63

65 66 67 68

69 70 71

TILAUSNUMEROT

Pidätämme oikeudet muuttaa erittelyjä ilman eri ilmoitusta.

0460 949 474 © ESAB AB 2021

..............................................................................................

1 JOHDANTO

Lue tämä käyttöohje huolella, jotta saat mahdollisimman suuren hyödyn hitsauslaitteistostasi. Käytön yleiskuvaukset löydät ohjausyksikön, automaattisen sähköhitsauskoneen,

hitsaustornin tai virtalähteen käyttöohjeissa. Valittavissa ovat seuraavat valikkokielet: englanti, amerikanenglanti, ruotsi, suomi, norja,

tanska, saksa, ranska, italia, hollanti, espanja, portugali, unkari, puola, tšekki, turkki, kiina, korea ja venäjä.

Muunkieliset käyttöohjeet voi ladata Internet-osoitteesta www.esab.com

1.1 Ohjauspaneeli

1. Menu 10. Kaarijännite/asetuspyörä

2. Kohdistuspyörä kohdistimen

siirtämiseen

3. Kirjoita 12. Manuaalinen siirto

4. Vihreä merkkivalo, syttyy toiminnon

ollessa käytössä

5. Hitsauksen käynnistys 14. Hätäpysäytys

6. Hitsauksen lopetus 15. Manuaalinen langansyöttö taaksepäin

7. Kuljetusnopeus/asetuspyörä 16. Pikanäppäimet

8. Manuaalinen siirto 17. Näyttö

9. Manuaalinen langansyöttö eteenpäin

11. Nopea kuljetus

13. Hitsausvirta / langansyötön nopeus /

asetuspyörä

1.1.1 Näppäimet ja säätöpyörät

Valikkopainike palauttaa aina valittuna olevan prosessin päävalikon.

0460 949 474

- 5 -

1 JOHDANTO

Kirjoita

ENTER-painike vahvistaa valinnan.

Pikanäppäimet

Näytön alla olevien pikanäppäinten (S1–S5) toiminnot vaihtelevat. Niitä kutsutaan pikanäppäimiksi, eli niillä voi olla eri toimintoja sen mukaan, mikä valikko on valittuna. Pikanäppäinten senhetkinen toiminto näkyy näytön alarivin tekstistä. Kun toiminto on käytössä, tekstiruutu muuttuu valkoiseksi.

Langansyöttö taaksepäin

Painikkeella syötetään lankaa taaksepäin ilman kaarijännitettä, esimerkiksi lankakelaa vaihdettaessa. Lankaa syötetään niin kauan kuin painike pidetään painettuna.

Langansyöttö eteenpäin

Painikkeella syötetään lankaa ilman kaarijännitettä. Lankaa syötetään niin kauan kuin painike pidetään painettuna.

Kuljetus

Painikkeella kuljetetaan hitsaussuuntaan, kun symboli näkyy hitsauslaitteessa.

Pysäytä kuljetus painamalla , tai . LED-merkkivalo syttyy kuljetuksen aikana.

Hitsauksen käynnistys

Hitsauksen käynnistyspainike.

Hitsauksen lopetus

Hitsauksen lopetuspainike, pysäyttää kaikki kuljetukset ja moottorit.

Kohdistuspyörä

Ylin oikeanpuoleinen säätöpyörä on kohdistuspyörä, ja sillä siirretään kohdistinta.

Asetuspyörät

Kolmea asetuspyörää käytetään paneelin asetettujen arvojen muuttamiseen.

1.2 Ensimmäinen vaihe

1.2.1 Kielen valinta

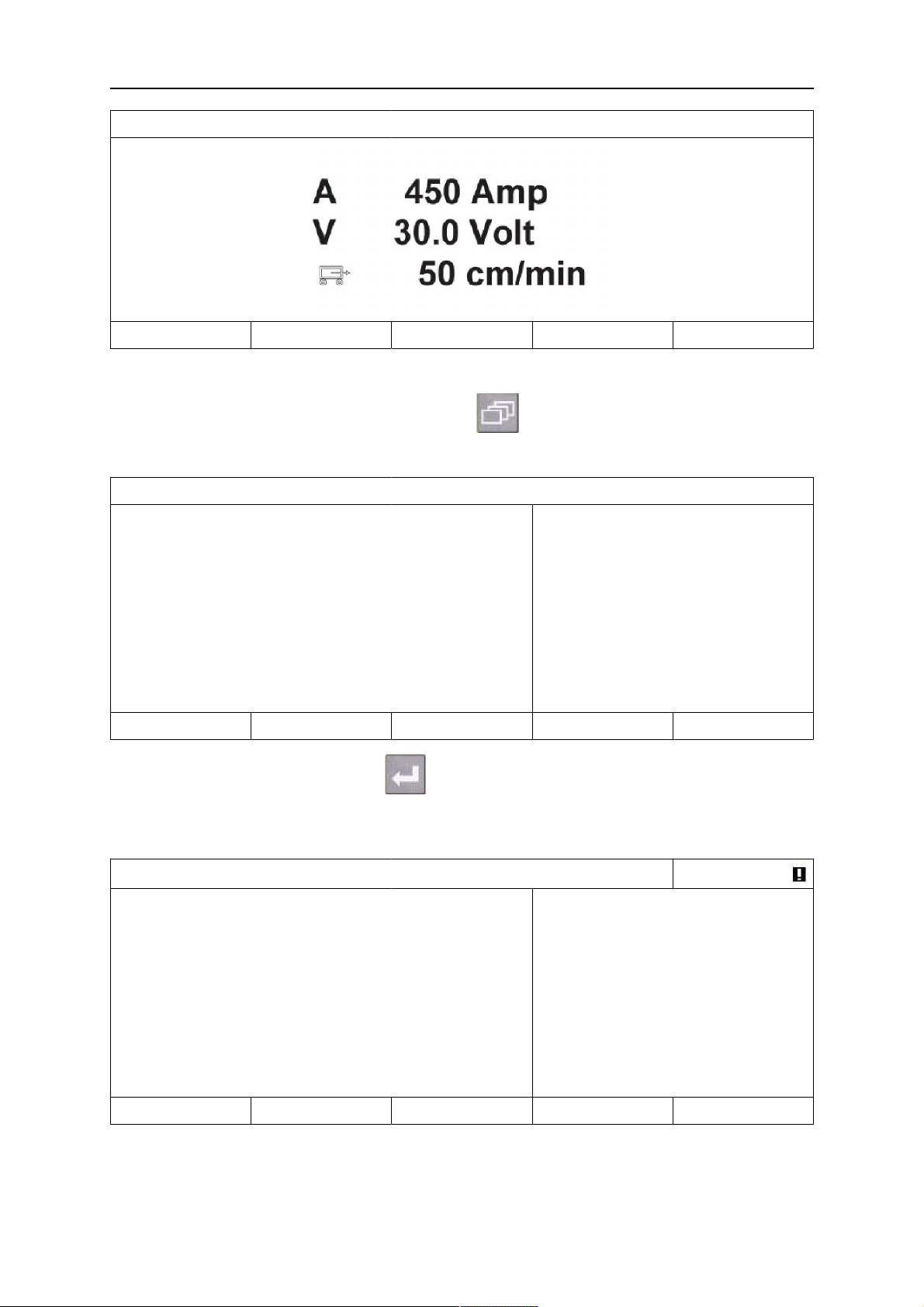

Tämä valikko näkyy ensimmäisen käynnistyksen yhteydessä:

0460 949 474

- 6 -

1 JOHDANTO

SAW: CA

TYHJÄ TYHJÄ KAASU/JAUHE TYHJÄ TOINEN TOIM.

Toimitettaessa ohjauspaneelin kielenä on englanti. Kieli valitaan seuraavasti:

Siirry päävalikkoon painamalla valikkopainiketta . Aseta kohdistin LAITTEISTOKOKOONPANO -riville kohdistuspyörällä.

SAW

HITSAUSMENETELMÄ

SAW

MENETELMÄ

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

Fe SOLID

3.0 mm

LAITTEISTOKOKOONPANO►

TYÖKALUT►

ASETA NÄYTTÖ MUISTI PIKATOIMINTO

Vahvista valinta painamalla ENTER . Aseta kohdistin KIELI -riville. Tuo näyttöön ohjauspaneelin valittavissa olevat valikkokielet

painamalla ENTER.

LAITTEISTOKOKOONPANO

KIELI

ENGLISH

LUKITUSTOIMINTO►

YLEISET ASETUKSET►

 

KONEEN ASETUKSET►

KAAPELIEN PITUUDET►

HUOLTO►

MITTAUSARVOJEN SUODATUSKERROIN

Siirrä kohdistin haluamasi kielen kohdalle ja paina ENTER.

0460 949 474

- 7 -

  

ONE

PERUUTA

1 JOHDANTO

NORSK

POLSKI

PORTUGUES

SUOMI

SVENSKA

CHINESE

1.2.2 Mittayksiköt

Toimitettaessa ohjauspaneelin yksiköt esitetään metrijärjestelmän mukaisina. Mittayksikkö vaihdetaan seuraavasti:

Siirry päävalikkoon painamalla valikkopainiketta . Aseta kohdistin LAITTEISTOKOKOONPANO -riville kohdistuspyörällä.

SAW

HITSAUSMENETELMÄ

MENETELMÄ

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

LAITTEISTOKOKOONPANO►

TYÖKALUT►

ASETA NÄYTTÖ MUISTI PIKATOIMINTO

Vahvista valinta painamalla ENTER . Aseta kohdistin YLEISET ASETUKSET -riville.

LAITTEISTOKOKOONPANO

KIELI

LUKITUSTOIMINTO

YLEISET ASETUKSET►

SAW

Fe SOLID

3.0 mm

ENGLISH



KONEEN ASETUKSET►

KAAPELIEN PITUUDET►

HUOLTO►

MITTAUSARVOJEN SUODATUSKERROIN

PERUUTA

Vahvista valinta painamalla ENTER . Aseta kohdistin PITUUSYKSIKKÖ -riville. Tuo näyttöön ohjauspaneelin valittavissa olevat

mittayksiköt painamalla ENTER.

0460 949 474

- 8 -



YKSI

1 JOHDANTO

YLEISET ASETUKSET

PIKATOIMINNON PIKANÄPPÄIMET

LAATUTIETOJEN TALLENNUS TIEDOSTOON

PIKANÄPPÄIMIEN MÄÄRITYS►

AUTOMAATTINEN TALLENNUS

PITUUSYKSIKKÖ



Siirrä kohdistin oikean mittayksikön riville ja paina ENTER.

METRI

SYÖTTÖ

1.3 Näyttö

SAW

HITSAUSMENETELMÄ

MENETELMÄ



OFF

METRI

PERUUTA

SAW

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

Fe SOLID

3.0 mm

LAITTEISTOKOKOONPANO►

TYÖKALUT► ASETA NÄYTTÖ MUISTI PIKATOIMINTO

Kohdistin

Ohjauspaneelissa kohdistin näkyy mustana kenttänä tekstin ympärillä, jolloin merkitty teksti näkyy valkoisena. Käyttöohjeessa kohdistin esitetään lihavoituna.

Tekstiruudut

Näytön alareunassa on viisi tekstiruutua, joissa kerrotaan niiden alla olevien viiden pikanäppäimen senhetkinen toiminto.

1.3.1 Näytön symbolit

A Valittu hitsausarvo B Hitsaussuunta C On ilmennyt vika, katso kohta

Tapahtuman käsittely

0460 949 474

- 9 -

D Haettu muistipaikkanumero E Vierityspalkki. Löydät valikon

muut tiedot vierittämällä palkkia

1 JOHDANTO

Nuolet

Jos rivin takana on lisätietoja, se osoitetaan tekstin jäljessä olevalla mustalla nuolella .

SAW

HITSAUSMENETELMÄ

MENETELMÄ

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

LAITTEISTOKOKOONPANO►

TYÖKALUT► ASETA NÄYTTÖ MUISTI PIKATOIMINTO

Fe SOLID

0.8 mm

1.4 Yleistä asetuksista

Pääasiallisesti käytetään kolmentyyppisiä asetuksia:

• numeroarvojen asetus

• asetus valmiiden vaihtoehtojen avulla

• ON/OFF-tilan asetus.

1.4.1 Numeroarvojen asetus

Asetettuja numeroarvoja suurennetaan tai pienennetään säätöpyörillä. Mittausvalikossa käytetään hitsausvirran/langansyöttönopeuden, kaarijännitteen tai kuljetuksen nopeuden säätöpyöriä.

SAW

1.4.2 Asetus valmiiden vaihtoehtojen avulla

Jotkin asetukset tehdään valitsemalla vaihtoehto luettelosta. Vaihtoehtoluettelo voi näyttää tällaiselta:

SAW

GMAW

HIILIKAARITALTTAUS

Kohdistin on rivin SAW kohdalla. SAW-vaihtoehto valitaan painamalla ENTER-painiketta. Jos sen sijaan halutaan valita toinen vaihtoehto, kohdistin siirretään halutulle riville kiertämällä kohdistuspyörää. Paina sitten ENTER. Luettelosta voidaan poistua tekemättä muutoksia painamalla PERUUTA.

1.5 PERUUTA ja ENTER

Oikeanpuolimmaisen pikanäppäimen toiminto on pääasiassa PERUUTA, mutta joskus sitä käytetään myös muihin toimintoihin.

• PERUUTA palauttaa edellisen valikon tai näytön.

• ENTER vahvistaa valikossa tai luettelossa tehdyn valinnan.

-näppäimestä käytetään tässä käyttöohjeessa nimitystä ENTER.

0460 949 474

- 10 -

2 VALIKOT

Ohjauspaneelissa on useita erilaisia valikkoja:

• Päävalikko

• Kokoonpano-valikko

• Työkalut-valikko

• HitsausarvoasetusvalikkoASETA

• Mittausvalikko NÄYTTÖ

• Hitsausarvomuistivalikko

• Pikatoiminto-valikko PIKATOIMINTO

Käynnistyksen aikana näytössä näkyy aloitusikkuna, jossa näkyy asennettu ohjelmaversio.

MUISTI

Käynnistysnäyttö

2.1 Päävalikko

Kun olet kohdassa PÄÄVALIKKO, voit esimerkiksi vaihtaa hitsausprosessia, hitsausmenetelmää, lankatyyppiä, ohjaustapaa ja langan kokoa.

Päävalikosta voidaan valita eri alavalikoita.

SAW

HITSAUSMENETELMÄ

MENETELMÄ

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

LAITTEISTOKOKOONPANO►

TYÖKALUT► ASETA NÄYTTÖ MUISTI PIKATOIMINTO

2.1.1 Kokoonpano-valikko

PÄÄVALIKKO » KOKOONPANO

0460 949 474

- 11 -

SAW

Fe SOLID

3.0 mm

2 VALIKOT

KOKOONPANO -valikossa voidaan esimerkiksi vaihtaa valikkokieltä ja salasanaa sekä määrittää yleisasetukset ja koneen säädöt. Valikon rakenne riippuu KONEEN ASETUKSET

-valikossa valitusta virtalähteen tyypistä.

LAITTEISTOKOKOONPANO

KIELI

LUKITUSTOIMINTO►

YLEISET ASETUKSET►

KONEEN ASETUKSET►

KAAPELIEN PITUUDET►

HUOLTO►

VERKKOASETUKSET

MITTAUSARVOJEN SUODATUSKERROIN

PERUUTA

2.1.2 Työkalut-valikko

PÄÄVALIKKO » TYÖKALUT TYÖKALUT -valikossa voidaan esimerkiksi siirtää tiedostoja sekä tarkastella laatu- ja

tuotantotietoja sekä tapahtumalokia.

TYÖKALUT

TAPAHTUMAN KÄSITTELY►

SUOMI



 

ONE

TUO/VIE►

TIEDOSTONHALLINTA►

ASETUSRAJOJEN MUOKKAUS►

MITTAUSRAJOJEN MUOKKAUS►

TUOTANTOTIEDOT►

LAATUTOIMINNOT►

KALENTERI►

KÄYTTJÄTILIT►

LAITETIEDOT►

PERUUTA

2.1.3 Hitsausarvoasetukset-valikko

PÄÄVALIKKO » ASETA

Hitsausarvojen asetusvalikossa ASETA voidaan muuttaa eri hitsausparametreja. Valikon rakenne riippuu valitusta hitsausprosessista.

0460 949 474

- 12 -

2 VALIKOT

SAW-HITSAUSARVOASETUKSET

JÄNNITE

VIRTA

SIIRTONOPEUS

SUUNTA

ALOITUSARVOT►

LOPETUSARVOT►

SÄÄTÖPAR.►

ASETUSRAJAT►

MITTAUSRAJAT►

NAPAISUUS

Toinen esimerkki Aristo® 1000 -mallin valikon rakenteesta:

SAW-HITSAUSARVOASETUKSET

JÄNNITE

VIRTA

20.5 V

395 A

0 cm/min

■

AUTO

DC+

PERUUTA

24.0 V

3200 A

SIIRTONOPEUS

SUUNTA

VAIHTOVIRRAN TAAJUUS

VAIHTOVIRRAN TASAPAINO

VAIHTOVIRRAN POIKKEAMA

ALOITUSARVOT►

LOPETUSARVOT►

SÄÄTÖPAR.►

Esimerkki LAF-/TAF-virtalähteen valikon rakenteesta:

30 cm/min

■

50 HZ

50%

0 V

PERUUTA

0460 949 474

- 13 -

2 VALIKOT

SAW-HITSAUSARVOASETUKSET

JÄNNITE

VIRTA

SIIRTONOPEUS

30 cm/min

SUUNTA

ALOITUSARVOT►

LOPETUSARVOT►

SÄÄTÖPAR.►

ASETUSRAJAT►

MITTAUSRAJAT►

NAPAISUUS NÄYTTÖ PERUUTA

2.1.4 Mittausvalikko

PÄÄVALIKKO » MITAT MITAT -valikossa voidaan tarkastella eri hitsausparametrien mitattuja arvoja hitsauksen

aikana.

30.0 A

500 A

■

DC +

SAW: CA

ULK. AKSELI SUUNTA: NELIÖ TYHJÄ ASETA ARVOT TOINEN TOIM.

• 450 A – mitattu hitsausvirta

• 30,0 volttia – mitattu kaarijännite

• 50 cm/min – mitattu kuljetusnopeus

SAW: CA

TYHJÄ TYHJÄ ICE-LANGANS TYHJÄ TOINEN TOIM.

• cm/min – Mitattu langansyöttönopeus

• kJ/cm – Näyttää energiatiheyden pituuden suhteen. Arvo saadaan hitsausvirralle, kaarijännitteelle ja kuljetusnopeudelle asetetuista arvoista.

0460 949 474

- 14 -

2 VALIKOT

• cm/min – Mitattu kylmälangan syöttönopeus

• kg/h – Näyttää käytetyn materiaalin tunnissa

Mitatut arvot näkyvät näytössä myös hitsauksen päätyttyä. Muihin valikoihin voidaan siirtyä ilman, että mittausarvot kadotetaan. Mittausnäytön hitsausparametreja voidaan muuttaa asetuspyörillä. Jos asetettua arvoa muutetaan muulloin kuin hitsauksen aikana, mittausarvo nollataan. Kylmälangan syöttö otetaan käyttöön ICE LANGANS -pikanäppäimellä, katso kohta

Pikanäppäinten asetukset. Kun näppäintä painetaan, kylmälangan syöttönopeutta voidaan muuttaa vasemmalla asetuspyörällä (A). Jos pikanäppäintä ei paineta, asetuspyörällä voidaan muuttaa virta-asetusta (A).

Asetetut arvot näkyvät mittausnäytössä myös, jos ASET. ARVOT -pikanäppäin on aktiivinen. Jos molemmat pikanäppäimet ICE LANGANS ja ASET. ARVOT ovat aktiivisina, asetettua kylmälangan syöttönopeutta voidaan muuttaa. Katso lisätietoja aktivoinnista kohdasta Pikanäppäinten asetukset.

SAW: CW

TYHJÄ SUUNTA: NELIÖ TYHJÄ ASETA ARVOT TOINEN TOIM.

• 300 cm/min – asetettu langansyöttönopeus

• 20,0 volttia – asetettu kaarijännite

• 30 cm/min – asetettu kuljetusnopeus

2.1.5 Hitsausarvomuisti-valikko

PÄÄVALIKKO » MUISTI HITSAUSARVOMUISTI -valikossa voit tallentaa, kutsua, poistaa ja kopioida erilaisia

asetettuja hitsausarvoja. Hitsausarvosarjat voidaan tallentaa 255 eri muistipaikkaan.

HITSAUSARVOMUISTISTA

1 (SAW)

7 (GMAW)



TALLETA TOINEN TOIM. PERUUTA

Katso lisätietoja kohdasta MUISTIN HALLINTA.

2.1.6 Pikatoiminto-valikko

PÄÄVALIKKO » PIKATOIMINTO PIKATOIMINTO -valikossa voidaan liittää pikanäppäimiä hitsausarvomuistipaikkoihin. Tämä

määritetään KOKOONPANO-valikossa. Valitun muistipaikan numero näkyy näytön oikeassa yläkulmassa.

0460 949 474

- 15 -

2 VALIKOT

HITSAUSARVOT1HITSAUSARVOT2HITSAUSARVOT3HITSAUSARVOT4TOINEN TOIM.

Katso lisätietoja kohdasta Pikatoiminnon pikanäppäimet.

0460 949 474

- 16 -

3 JAUHEKAARIHITSAUS (SAW)

PÄÄVALIKKO » HITSAUSMENETELMÄ

Jauhekaarihitsauksessa valokaari sulattaa jatkuvasti syötettyä lankaa. Hitsisula suojataan hitsausjauheella.

Aristo® 1000: Kun SAW -prosessi valitaan, valitse MENETELMÄ kohdistuspyörällä ja painamalla painiketta ENTER. Valitse VAIHTOVIRTA tai TASAVIRTA.

SAW

HITSAUSMENETELMÄ

MENETELMÄ

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

SAW

Fe SOLID

0.8 mm

LAITTEISTOKOKOONPANO►

TYÖKALUT► ASETA NÄYTTÖ MUISTI PIKATOIMINTO

Aristo® 1000: Kun SAW -prosessi on valittuna, jokin kolmesta ohjausmenetelmästä voidaan valita viemällä kohdistin SÄÄTÖTYYPPI -kohtaan kohdistuspyörällä ja painamalla ENTER. Valitse vakiohitsausvirta CA tai vakiolangansyöttönopeus CW tai vakiovirta CC.

LAF/TAF: Kun SAW -prosessi on valittuna, jokin kolmesta ohjausmenetelmästä voidaan valita viemällä kohdistin SÄÄTÖTYYPPI -kohtaan kohdistuspyörällä ja painamalla ENTER. Valitse vakiohitsausvirta CA tai vakiolangansyöttönopeus CW.

Katso selitykset kohdista ”CA, vakiohitsausvirta”, ”CW, vakiolangansyöttönopeus” ja ”CC, vakiovirta”.

Jos ICE-langansyöttö on valittuna, katso kohta "ICE-langansyöttö", sivu53, vain CW-säätötyyppi voidaan valita.

3.1 Jauhekaarihitsauksen asetukset

Asetukset Säätöalue Säätöaskel Arvo palautuksen

jälkeen

1) 3)

(CC)

0 - 3200 A 1 A 400 A 0–2500 cm/min 1 cm/min 100 cm/min 0 - 3200 A 1 A 500 A

0–200% 1 % 100%

0–99,0s 0,1 s 2,5 s

10–100 Hz 1 50 Hz

- 17 -

Kaarijännite

Aristo® 1000 14–50 V 0,1 V (1 V) 30 V LAF/TAF 8–60V 0,1 V (1 V) 30 V

Hitsausvirta1)(CA) Langansyöttönopeus1)(CW) Vakiovirta ICE-langansyöttönopeus ICE-langan käynnistysviive

Kuljetusnopeus * 0–200 cm/min 1 cm/min 30 cm/min Hitsaussuunta ▲–■ - ■

Vaihtovirran taajuus

0460 949 474

3 JAUHEKAARIHITSAUS (SAW)

Asetukset Säätöalue Säätöaskel Arvo palautuksen

jälkeen

Vaihtovirran tasapaino Vaihtovirran poikkeama Käynnistysarvot

25–75% 1 50%

-300-+ A/-10 +10V 1 A / 0,1 V 0

Jauheen esivirtaus 0–99,0s 0,1 s 0 s Käynnistyksen säätö Min = 50% 1 % 100% Käynnistystyyppi Suora taiRaapaisu - Suora Langan ryömintäkäynnistys Automaattinen

- Automaattinen

taiAsetettu nopeus

Langan

0–1000 cm/min 1 cm/min 20 cm/min

ryömintäkäynnistysnopeus Käynnistysvaiheet OFF taiON - POIS Tyhjäkäyntijännite OFF taiON - POIS Suurin tyhjäkäyntijännite 5–60V 0,1 V 50 V

Lopetusarvot

Jauheen jälkivirtaus 0–99,0s 0,1 s 0 s Kraatterintäyttö OFF taiON - POIS Kraatterintäyttöaika 0–10 s 0,01 s 0,0 s Jälkipaloaika 0–10 s 0,01 s 0,65 s Lopetusvaiheet OFF taiON - POIS Säätöparametrit Dynamiikka Automaattinen

- Automaattinen

taiAsetetut arvot

Induktanssi Automaattinen

- Automaattinen

taiAsetetut arvot

Asetusrajat - - Mittausrajat - - -

Säätöalue riippuu käytettävästä tuotteesta.

Valittuun säätötyyppiin kuuluvat asetukset näkyvät valikossa.

Koskee vain Aristo® 1000 -virtalähteitä

0460 949 474

- 18 -

4 MIG-/MAG-HITSAUS (GMAW)

Prosessi on käytettävissä joissakin laitetyypeissä.

PÄÄVALIKKO » HITSAUSMENETELMÄ

MIG-/MAG-hitsauksessa valokaari sulattaa jatkuvasti syötettyä lankaa. Hitsisula suojataan suojakaasulla.

Kun GMAW -prosessi on valittuna, jompikumpi kahdesta ohjausmenetelmästä voidaan valita viemällä kohdistin SÄÄTÖTYYPPI -kohtaan kohdistuspyörällä ja painamalla ENTER. Valitse vakiohitsausvirta CA tai vakiolangansyöttönopeus CWja katso selitykset kohdista ”CA, vakiohitsausvirta” ja ”CW, vakiolangansyöttönopeus”.

GMAW

HITSAUSMENETELMÄ

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

GMAW

Fe SOLID

0.8 mm

LAITTEISTOKOKOONPANO►

TYÖKALUT►

PERUUTA

4.1 Kaasukaarihitsauksen asetukset

Asetukset Säätöalue Säätöaskel Arvo palautuksen

jälkeen

Käynnistysarvot

Kaasun esivirtaus 0–99,0s 0,1 s 0,2 s Käynnistyksen säätö Min = 50% 1 % 100% Käynnistystyyppi Suora taiRaapaisu - Suora Langan ryömintäkäynnistys Automaattinen

- Automaattinen

taiAsetettu nopeus

Langan

0–1000 cm/min 1 cm/min 20 cm/min

ryömintäkäynnistysnopeus Käynnistysvaiheet OFF taiON - POIS Tyhjäkäyntijännite OFF taiON - POIS Suurin tyhjäkäyntijännite 5–60V 0,1 V 50 V

0460 949 474

- 19 -

4 MIG-/MAG-HITSAUS (GMAW)

Asetukset Säätöalue Säätöaskel Arvo palautuksen

jälkeen

Lopetusarvot Kaasun jälkivirtaus 0–99,0s 0,1 s 0,2 s Kraatterintäyttö OFF taiON - POIS Kraatterintäyttöaika 0–10 s 0,01 s 0,0 s Jälkipaloaika 0–10 s 0,01 s 0,20 s Lopetusvaiheet OFF taiON - POIS Dynaaminen säätö Automaattinen

- Automaattinen

taiAsetetut arvot

Asetusrajat - - Mittausrajat - - -

*) Säätöalue riippuu käytettävästä tuotteesta.

0460 949 474

- 20 -

5 KUONAHITSAUS

Prosessi on käytettävissä LAF-virtalähteillä.

PÄÄVALIKKO » HITSAUSMENETELMÄ

Kuonahitsaus (ESW) on yksipalkohitsausprosessi.

ESW

HITSAUSMENETELMÄ

MENETELMÄ

SÄÄTÖTYYPPI

LANKATYYPPI

LANGAN HALKAISIJA

30×0,5 mm

ESW

SS Strip

LAITTEISTOKOKOONPANO►

TYÖKALUT► ASETA NÄYTTÖ MUISTI PIKATOIMINTO

5.1 Kuonahitsauksen asetukset

Asetukset Säätöalue Säätöaskel Arvo palautuksen

jälkeen

Kaarijännite

Hitsausvirta1)(CA) Langansyöttönopeus1)(CW)

Kuljetusnopeus * 0–200 cm/min 1 cm/min 30 cm/min

8–60V 0,1 V (1 V) 24 V 0 - 3200 A 1 A 400 A 0–2500 cm/min 1 cm/min 300 cm/min

Hitsaussuunta ▲–■ - ■ Käynnistysarvot

Jauheen esivirtaus 0–99,0s 0,1 s 0 s Käynnistyksen säätö Min = 100% 1 % 100% Käynnistystyyppi Suora taiRaapaisu - Suora Langan ryömintäkäynnistys Automaattinen

- Automaattinen

taiAsetettu nopeus

Langan

0–1000 cm/min 1 cm/min 2 cm/min

ryömintäkäynnistysnopeus Käynnistysvaiheet OFF taiON - POIS Tyhjäkäyntijännite OFF taiON - POIS Suurin tyhjäkäyntijännite 5–60V 0,1 V 50 V

Lopetusarvot

Jauheen jälkivirtaus 0–99,0s 0,1 s 0 s Kraatterintäyttö OFF taiON - POIS Kraatterintäyttöaika 0–10 s 0,01 s 0,0 s Jälkipaloaika 0–10 s 0,01 s 1,50 s

0460 949 474

- 21 -

5 KUONAHITSAUS

Asetukset Säätöalue Säätöaskel Arvo palautuksen

jälkeen

Lopetusvaiheet OFF taiON - POIS Säätöparametrit Dynamiikka Automaattinen

- Automaattinen

taiAsetetut arvot

Induktanssi Automaattinen

- Automaattinen

taiAsetetut arvot

Asetusrajat - - Mittausrajat - - -

Säätöalue riippuu käytettävästä tuotteesta.

Valittuun säätötyyppiin kuuluvat asetukset näkyvät valikossa.

0460 949 474

- 22 -

6 HIILIKAARITALTTAUS

Käytettävyys riippuu liitetystä laitteistosta.

PÄÄVALIKKO » HITSAUSMENETELMÄ

Hiilikaaritalttauksessa käytetään erikoiselektrodia, joka koostuu kuparivaipan sisällä olevasta hiilisauvasta.

Hiilisauvan ja työkappaleen välille syntyy valokaari, joka sulattaa materiaalin. Sulatettu materiaali puhalletaan pois paineilmalla.

Kun HIILIK.TALTTAUS -prosessi on valittuna, jompikumpi kahdesta ohjausmenetelmästä voidaan valita viemällä kohdistin SÄÄTÖTYYPPI -kohtaan kohdistuspyörällä ja painamalla ENTER. Valitse vakiohitsausvirta CA tai vakiolangansyöttönopeus CWja katso selitykset kohdassa "Vakiohitsausvirta (constant amperage, CA)", sivu25 ja "Vakiolangansyöttönopeus (constant wire feed, CW)", sivu25.

HIILIK.TALTTAUS

HITSAUSMENETELMÄ

MENETELMÄ

SÄÄTÖTYYPPI

LANGAN HALKAISIJA

TALTTAUSTILA

HIILIK.TALTTAUS

8.0 mm

N7500

LAITTEISTOKOKOONPANO►

TYÖKALUT►

PERUUTA

Valitse TALTTAUSTILA kohdistuspyörällä. Painamalla ENTER. Valitse Aristo® 1000 -mallille AUTO tai N7500. Valitse LAF- ja TAF-malleille AUTO tai MANUAALINEN.

HIILIK.TALTTAUS

HITSAUSMENETELMÄ

MENETELMÄ

HIILIK.TALTTAUS

SÄÄTÖTYYPPI

LANGAN HALKAISIJA

TALTTAUSTILA

LAITTEISTOKOKOONPANO►

TYÖKALUT►

AUTO

N7500

0460 949 474

- 23 -

8.0 mm

N7500

PERUUTA

6 HIILIKAARITALTTAUS

6.1 Hiilikaaritalttauksen asetukset

Asetukset Säätöalue Säätöaskel Arvo

palautuksen jälkeen

Kaarijännite * 14–50 V 0,1 V (1 V) 30 V Hitsausvirta *(CA) 0 - 3200 A 1 A 500 A Langansyöttönopeus *(CW) 0–2500 cm/min 1 cm/min 100 cm/min Kuljetusnopeus * 0–200 cm/min 1 cm/min 30 cm/min Hitsaussuunta ▲–■ - ■ Käynnistysarvot Ilman esivirtaus 0–99,0s 0,1 s 0 s Käynnistyksen säätö Min = 50% 1 % 100% Käynnistystyyppi Suora taiRaapaisu - Suora Langan ryömintäkäynnistys Automaattinen taiAsetettu

- Automaattinen

nopeus

Langan

0–1000 cm/min 1 cm/min 20 cm/min

ryömintäkäynnistysnopeus Käynnistysvaiheet OFF taiON - POIS Tyhjäkäyntijännite OFF taiON - POIS Suurin tyhjäkäyntijännite 5–60V 0,1 V 50 V Lopetusarvot Ilman jälkivirtaus 0–99,0s 0,1 s 0 s Kraatterintäyttö OFF taiON - POIS Kraatterintäyttöaika 0–10 s 0,01 s 0,0 s Jälkipaloaika 0–10 s 0,01 s 1,50 s Lopetusvaiheet OFF taiON - POIS Dynaaminen säätö Automaattinen taiAsetetut

- Automaattinen

arvot Asetusrajat - - Mittausrajat - - -

*) Säätöalue riippuu käytettävästä tuotteesta.

0460 949 474

- 24 -

7 TOIMINTOJEN SELITYKSET

7.1 Vakiohitsausvirta (constant amperage, CA)

Virtalähde ohjaa langansyöttöä siten, että hitsausvirta pysyy vakiona.

• Vakiovirta-arvo valitaan päävalikossa.

7.2 Vakiolangansyöttönopeus (constant wire feed, CW)

Valittu langansyöttönopeus vaikuttaa hitsausvirtaan.

• Vakiolangansyöttönopeus valitaan päävalikossa.

7.3 Vakiovirta (constant current, CC)

(koskee vain Aristo® 1000 -virtalähteitä) Jännitettä säädellään siten, että hitsausvirta pysyy vakiona.

• Vakiovirta-arvo valitaan päävalikossa.

Suurempi langansyöttönopeus antaa suuremman hitsausvirran.

7.4 Langan/puikon koko

Valitulla koolla on suuri vaikutus käynnistysjaksoon ja kraatterintäyttöön. Kun käytetään muita kuin taulukossa mainittuja lankakokoja, valitse koko, joka on lähellä taulukossa annettua kokoa.

• Langan/puikon koko valitaan päävalikossa. Virtalähteen ja hitsauspään yhdistelmä vaikuttaa käytettävissä olevaan langan materiaaliin ja kokoon.

7.5 Kaarijännite

Suurempi kaarijännite kasvattaa valokaaren pituutta ja synnyttää kuumemman ja leveämmän hitsisulan.

• Kaarijännite asetetaan mittausnäytössä, Hitsausarvoasetukset-valikossa tai Pikatoiminto-valikossa.

7.6 Langansyöttönopeus

Langansyöttönopeus määrittää hitsauslangan syöttönopeuden (cm/min). Suurempi langansyöttönopeus antaa suuremman hitsausvirran.

• Langansyöttönopeus asetetaan mittausnäytössä, Hitsausarvoasetukset-valikossa tai Pikatoiminto-valikossa.

7.7 ICE-langansyöttönopeus

Kylmälangan syöttönopeus määrittää kylmälangan syöttönopeuden (cm/min tai tuumaa/min).

• Kylmälangan syöttönopeus asetetaan mittausnäytössä, Hitsausarvoasetukset-valikossa tai Pikatoiminto-valikossa.

7.8 ICE-langan käynnistysviive

Kylmälangan käynnistysviive määrittää viiveen hitsauksen aloituksen ja kylmälangansyötön käynnistymisen välillä.

0460 949 474

- 25 -

7 TOIMINTOJEN SELITYKSET

• Kylmälangan käynnistysviive määritetään Hitsausarvoasetukset-valikossa.

7.9 Kuljetusnopeus

Kuljetusnopeus määrittää nopeuden (cm/min), jolla hitsausnosturin tai -vaunun halutaan liikkuvan.

• Kuljetusnopeus asetetaan mittausnäytössä, Hitsausarvoasetukset-valikossa tai Pikatoiminto-valikossa.

7.10 Hitsaussuunta

Kuljetus symbolin osoittamaan suuntaan.

• Hitsaussuunta valitaan Hitsausarvoasetukset-valikossa.

7.11 Vaihtovirran taajuus

(koskee vain Aristo® 1000 -virtalähteitä) AC-taajuus ilmaisee, kuinka monta kertaa sekunnissa vaihtojännite ohittaa nollatason.

• Vaihtovirran taajuus valitaan Hitsausarvoasetukset-valikossa.

7.12 Vaihtovirran tasapaino

(koskee vain Aristo® 1000 -virtalähteitä) Vaihtovirran tasapaino on positiivisten (+) ja negatiivisten (-) pulssien välinen suhde. Asetettu

arvo ilmaisee prosentteina osuuden jaksosta, joka kuvaa positiivisten pulssien osuutta.

• Vaihtovirran tasapaino valitaan Hitsausarvoasetukset-valikossa.

7.13 Vaihtovirran poikkeama

(koskee vain Aristo® 1000 -virtalähteitä) AC-offsetilla siirretään AC-tasoa positiiviseen tai negatiiviseen suuntaan nollatasosta.

• Vaihtovirran poikkeama valitaan Hitsausarvoasetukset-valikossa.

7.14 Hitsausjauheen esivirtaus (SAW)

Tämä asettaa ajan, jonka hitsausjauhe virtaa ennen valokaaren syttymistä.

• Hitsausjauheen esivirtaus asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

7.15 Kaasun esivirtaus (GMAW)

Tämä asettaa ajan, jonka suojakaasu virtaa ennen valokaaren syttymistä.

• Kaasun esivirtaus asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

7.16 Käynnistyksen säätö

Tätä käytetään käynnistysvirta-arvojen säätämisessä. Jos laite käynnistyy pienemmillä virta-arvoilla laitteen tehdasarvoihin verrattuna, niitä voidaan säätää täällä.

• Käynnistyksen säätö asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

0460 949 474

- 26 -

7 TOIMINTOJEN SELITYKSET

7.17 Ilman esivirtaus (hiilikaaritalttaus)

Tämä asettaa ajan, jonka paineilma virtaa ennen valokaaren syttymistä.

• Ilman esivirtaus asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

7.18 Käynnistystyyppi

Valittavana on kaksi käynnistystyyppiä:

• Suorakäynnistys, jossa kuljetus alkaa valokaaren sytyttyä.

• Raapaisukäynnistys, jossa kuljetus alkaa samaan aikaan kuin langansyöttö.

• Käynnistystyyppi asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

7.19 Langan ryömintäkäynnistys

Langan ryömintäkäynnistyksellä asetetaan langansyöttömoottorin ryömintänopeus käynnistyksen aikana.

Jos valikossa asetetaan arvoksi 50, ryömintänopeus on 50 cm/min. AUTO-esiasetus laskee ryömintänopeuden asetettujen arvojen perusteella.

• Langansyötön ryömintänopeus asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

7.20 Käynnistysvaiheet

Erikoislangalla tai -materiaalia hitsattaessa voi olla tarpeen luoda oma käynnistysjakso. Käynnistysjakso voi vaikuttaa hitsisulan ulkonäköön.

Aloitusvaiheen1 ollessa käytössä voidaan määrittää seuraavat asetukset:

• Aika s Hitsausaika vaiheella 1.

• Kaarijännite % Prosenttia asetetusta jännitteestä

• Langansyöttö % Prosenttia asetetusta langansyöttönopeudesta

• Hitsausvirta & Prosenttia asetetusta hitsausvirrasta

• Kuljetusnopeus % Prosenttia asetetusta kuljetusnopeudesta

Aloitusvaiheen2 ollessa käytössä voidaan määrittää seuraavat asetukset:

• Aika s Hitsausaika vaiheella 2.

• Kaarijännite % Prosenttia asetetusta jännitteestä

• Langansyöttö % Prosenttia asetetusta langansyöttönopeudesta

• Hitsausvirta & Prosenttia asetetusta hitsausvirrasta

• Kuljetusnopeus % Prosenttia asetetusta kuljetusnopeudesta

• Käynnistysvaiheet asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

7.21 Enimmäistyhjäkäyntijännite (OCV)

ON merkitsee, että tyhjäkäyntijännite voidaan asettaa. OFF merkitsee, että tyhjäkäyntijännite on sama kuin hitsausjännitteen asetettu arvo.

• Tyhjäkäyntijännite asetetaan Hitsausarvoasetukset-valikon kohdassa Aloitusarvot.

7.22 Hitsausjauheen jälkivirtaus (SAW)

Tämä asettaa ajan, jonka jauhe virtaa valokaaren sammumisen jälkeen.

0460 949 474

- 27 -

7 TOIMINTOJEN SELITYKSET

• Hitsausjauheen jälkivirtaus asetetaan Hitsausarvoasetukset-valikon kohdassa Lopetusarvot.

7.23 Kaasun jälkivirtaus (GMAW)

Tämä asettaa ajan, jonka suojakaasu virtaa kaaren sammumisen jälkeen.

• Kaasun jälkivirtaus asetetaan Hitsausarvoasetukset-valikon kohdassa Lopetusarvot.

7.24 Ilman jälkivirtaus (hiilikaaritalttaus)

Tämä asettaa ajan, jonka paineilma virtaa valokaaren sammumisen jälkeen.

• Ilman jälkivirtaus asetetaan Hitsausarvoasetukset-valikon kohdassa Lopetusarvot.

7.25 Kraatterintäyttö

Kraatterintäyttö mahdollistaa hallitun lämmön laskun ja hitsisulan koon pienennyksen hitsauksen lopussa. Kraatterintäytön avulla voidaan välttää huokosten, lämpöhalkeamien ja kraattereiden muodostuminen hitsisaumaan.

• Kraatterintäyttö asetetaan Hitsausarvoasetukset-valikon kohdassa Lopetusarvot.

7.26 Jälkipaloaika

Jälkipaloaika määrittää langan jarrutuksen alkamisen ja virtalähteen suorittaman kaarijännitteen katkaisun välisen viiveen. Liian lyhyt jälkipaloaika aiheuttaa sen, että liian paljon lankaa pistää esiin hitsauksen jälkeen, jolloin lanka saattaa tarttua kiinni jäähtyvään hitsisulaan. Liian pitkä jälkipaloaika aiheuttaa sen, että liian vähän lankaa pistää esiin hitsauksen jälkeen, jolloin kaari lyö todennäköisemmin takaisin kosketuskärkeen.

• Jälkipaloaika asetetaan Hitsausarvoasetukset-valikon kohdassa Lopetusarvot.

7.27 Lopetusvaiheet

Lopetusvaiheita käytetään pääasiassa kraatterintäyttöä määritettäessä.

Lopetusvaiheen1 ollessa käytössä voidaan määrittää seuraavat asetukset:

• Aika s Hitsausaika vaiheella 1.

• Kaarijännite % Prosenttia asetetusta jännitteestä

• Langansyöttö % Prosenttia asetetusta langansyöttönopeudesta

• Hitsausvirta & Prosenttia asetetusta hitsausvirrasta

• Kuljetusnopeus % Prosenttia asetetusta kuljetusnopeudesta

Lopetusvaiheen2 ollessa käytössä voidaan määrittää seuraavat asetukset:

• Aika s Hitsausaika vaiheella 2.

• Kaarijännite % Prosenttia asetetusta jännitteestä

• Langansyöttö % Prosenttia asetetusta langansyöttönopeudesta

• Hitsausvirta & Prosenttia asetetusta hitsausvirrasta

• Kuljetusnopeus % Prosenttia asetetusta kuljetusnopeudesta

• Lopetusvaiheet asetetaan Hitsausarvoasetukset-valikon kohdassa Lopetusarvot.

0460 949 474

- 28 -

7 TOIMINTOJEN SELITYKSET

7.28 Dynaaminen säätö

Dynaaminen säätö -toiminto on kehitetty monilankahitsausta varten, ja se muuttaa virtalähteen ominaisarvoja. Virtalähteen ominaisarvot lasketaan asetettujen langan tietojen perusteella.

• Dynaaminen säätö valitaan Hitsausarvoasetukset-valikossa.

7.29 Säätöparametrit

Joissakin sovelluksissa Ohjausparametrit-toiminto näytetään Dynaaminen säätö -toiminnon sijaan. Ohjausparametrit-toiminnossa voidaan valita kaksi eri asetusta:

• DYNAMIIKKA – vaikuttaa dynaamisiin ominaisarvoihin.

• INDUKTANSSI – suurempi arvo tuottaa leveämmän hitsisulan ja vähemmän roiskeita. Pienempi arvo tuottaa tasaisen, keskitetyn valokaaren ja voimakkaamman äänen.

• Ohjausparametrit valitaan Hitsausarvoasetukset-valikossa.

7.30 Asetusrajat

Katso lisätietoja asetusrajoista kohdasta Asetusrajojen muokkaus.

7.31 Mittausrajat

Katso lisätietoja mittausrajoista kohdasta Mittausrajojen muokkaus.

7.32 PEK-ohjausyksikkö erillisenä moottorin ohjauksena

PEK-ohjausyksikköä käytetään moottorin ohjauksena ilman virtalähdettä tilanteessa, jossa halutaan käyttää kuljetuksen valvontaa ja saada mahdollisuus käynnistyssignaalin antamiseen ulkoiselle virtalähteelle. Kauko-ohjaus on myös aktiivinen ATA I/O:n kautta, joten voit ohjata rullastoa releellä käynnistystä varten ja analogista referenssiä nopeudelle.

Moottorin ohjauksen aktivointi

Aktivoi moottorin ohjaustoiminto asettamalla TUOTEKOODI kohtaan MOOTTORIN OHJAUS. Virtalähteen valvonta on nyt poistettu käytöstä.

KONEEN ASETUKSET

TUOTEKOODI

LANGANSYÖTTÖAKSELI►

SIIRTOAKSELI►

TANDEM►

RINNAKKAISET VIRTALÄHTEET►

ICE-LANGANSYÖTTÖ►

NOODITUNNUSASETUKSET►

JÄRJESTELMÄTIEDOT►

Moottorin ohjaus

POIS

  

0460 949 474

- 29 -

PERUUTA

7 TOIMINTOJEN SELITYKSET

A6TF F1

MTW600

FREE 2 AXIS

FREE 3 AXIS

N7500I

Moottorin ohjaus

Siirtoakseli ja langan akseli

Aseta siirtoakseli ja langanohjaus samalla tavalla kuin tuotekoodin ulkoiselle akselillekin.

Asetusvalikko

Täällä voit asettaa kuljetusnopeuden ja suunnan, lähtötietoja ja rajoituksia voidaan käyttää kuljetusnopeudelle.

SAW-HITSAUSARVOASETUKSET

SIIRTONOPEUS

SUUNTA

30 cm/min

■

ALOITUSARVOT►

ASETUSRAJAT►

MITTAUSRAJAT► NÄYTTÖ PERUUTA

Käynnistysarvovalikko

Jauheen/kaasun esivirtaus on aktiivinen, jos valittu käynnistystyyppi on raapaisu. Käynnistyssignaali (relelähtö 2) luodaan, ja kun esivirtausaika on kulunut, kuljetus käynnistyy. Kun käynnistystyyppinä on suora, esivirtauksella ei ole toimintoa.

SAW-ALOITUSARVOT

JAUHEEN ESIVIRTAUS

KÄYNNISTYSTYYPPI

0.0 s

SUORA

NÄYTTÖ PERUUTA

Raapaisukäynnistys aloittaa kuljetuksen ja tuottaa käynnistyssignaalin samaan aikaan, kun käynnistyspainiketta painetaan. Esivirtauksella ei ole toimintoa.

Relelähtöä 2 käynnistettäessä luodaan suora käynnistys, mutta kuljetus alkaa vasta, kun sähkövirran digitaalinen tulo on aktiivinen. Joten jos I/O ATASiin ei ole sähkövirran tuloa, käytä raapaisukäynnistystä sen sijaan.

  

SAW-ALOITUSARVOT

JAUHEEN ESIVIRTAUS

KÄYNNISTYSTYYPPI

RAAPAISU

0.0 s

NÄYTTÖ PERUUTA

Mitat-valikko

Mitat-valikossa on näkyvissä kuljetusnopeuden ja jännitteettömän langansyötön nopeuden mittausarvot. Lankamoottori ei käynnisty PEK-ohjausyksikön käynnistyspainiketta painettaessa, mutta voit käyttää moottoria muissa töissä. Asetusvalikossa voit myös asettaa kuljetusnopeuden.

0460 949 474

- 30 -

7 TOIMINTOJEN SELITYKSET

SAW: CW FE, UMPILANKA ■

TYHJÄ SUUNTA: NELIÖ TYHJÄ ASETA ARVOT TOINEN TOIM.

Kauko-ohjaus ja ulkoinen akseli

Kauko-ohjausta ATAS I/O:n kautta ja ulkoista akselia rullaston ohjaukseen voidaan käyttää myös moottorin ohjauksessa.

SAW_DC: DC+ : ULK. ▲

SUUNTA: NELIÖ ULK. AKSELI ASETA ARVOT TOINEN TOIM.

KAUKO-

OHJAUS

Koneen asetukset

Tuotekoodin moottorin ohjauksella voit asettaa vaihteiston kuten vapaan kolmen akselin kohdalla langansyötössä, kuljetuksessa ja ulkoisella akselilla.

KONEEN ASETUKSET

TUOTEKOODI

Moottorin ohjaus

LANGANSYÖTTÖAKSELI►

SIIRTOAKSELI►

ULKOINEN AKSELI►

PERUUTA

ATAS I/O

Digitaaliset tulot:

1. Aloita hitsaus, X22.1.

2. Lopeta, X22.2.

3. Jännitteetön langansyöttö, neliön suunta, X22.3.

4. Jännitteetön langansyöttö, kolmion suunta, X22.4.

5. Langan suunta ylös, lankamoottori ei käynnisty, kun hitsauksen käynnistyspainiketta

painetaan, X23.1.

6. Langan suunta alas, lankamoottori ei käynnisty, kun hitsauksen käynnistyspainiketta

painetaan, X23.2.

7. Nopea jännitteetön langansyöttö, X23.3.

  

0460 949 474

- 31 -

7 TOIMINTOJEN SELITYKSET

8. Rajakytkin, neliö, X23.4.

9. Rajakytkin, kolmio, X24.1.

10. Sähkövirta, käynnistää kuljetuksen kun suorakäynnistystä käytetään, putoamisen

aikana se pysäyttää hitsauksen, X24.2.

11. Ulkoinen akseli, rullaston ohjaus, X24.3.

12. Ei käytössä, X24.4.

13. Ei käytössä, X25.1.

14. Ei käytössä, X25.2.

15. Ulkoisen laitteen virhe, X25.3.

16. Ei käytössä, X25.4.

Digitaaliset relelähdöt:

1. Rullasto aktiivinen, X26.2.

2. Hitsaustorni aktiivinen, X26.4.

3. Ei käytössä, X26.6.

4. Ei käytössä, X26.8.

5. Aloitusneliön suunta, kun ulkoinen akseli on aktiivinen, X27.2.

6. Aloituskolmion suunta, kun ulkoinen akseli on aktiivinen, X27.4.

7. Rullasto aktiivinen, X27.6.

8. Virhe aktiivinen, joka estää käynnistyksen, X27.8.

Analoginen lähtö

1. Nopeuden vertaussignaali ulkoisessa akselimenetelmässä, 0–10V. X18.

Moottorikortti

Käynnistyssignaali ulkoiseen laitteeseen, koska virtalähde sijaitsee liittimessä X1.15-16.

0460 949 474

- 32 -

8 MUISTIN HALLINTA

8.1 Ohjauspaneelin toiminta

Ohjauspaneeli koostuu kahdesta yksiköstä: työmuistista ja hitsausarvomuistista.

Tallenna

Työmuisti

Työmuistiin luodaan täydellinen hitsausarvosarja, joka voidaan tallentaa hitsausarvomuistiin. Hitsattaessa työmuistin sisältö ohjaa aina prosessia. Tämän ansiosta on myös mahdollista

ladata hitsausarvosarja hitsausarvomuistista työmuistiin. Huomaa, että työmuisti sisältää aina viimeisimmät hitsausarvoasetukset. Ne voivat olla

hitsausarvomuistista haettuja tai yksitellen muutettuja asetuksia. Työmuisti ei siis koskaan ole tyhjä tai nollattu.

PÄÄVALIKKO » MUISTI » HITSAUSARVOMUISTI

HITSAUSARVOMUISTI

  

TALLETA TOINEN TOIM. PERUUTA

Ohjauspaneeliin voidaan tallentaa enintään 255 hitsausarvosarjaa. Kullekin sarjalle annetaan numero väliltä 1–255.

Kutsu

Hitsausarvomuisti

Hitsausarvosarjan voi myös poistaa, kopioida, muuttaa ja nimetä sekä ladata työmuistiin.

8.2 Tallenna

Jos hitsausarvomuisti on tyhjä, näytössä näkyy seuraava kuva. Hitsausarvosarjan tallentaminen muistiin. Tässä sarja tallennetaan muistipaikkaan 5. Valitse

TALLENNA. Näytössä näkyy muistipaikka 1. Käännä jotakin säätöpyörää, kunnes päädyt asentoon 5.

Valitse TALLENNA.

HITSAUSARVOMUISTI



TALLETA TOINEN TOIM. PERUUTA

Näytössä näkyy seuraava kuva. Hitsausarvosarja on nyt tallennettu muistipaikkaan 5.

0460 949 474

- 33 -

8 MUISTIN HALLINTA

HITSAUSARVOMUISTISTA 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

TALLETA KUTSU POISTA TOINEN TOIM. PERUUTA

Näytön alareunassa näkyy osa hitsausarvosarjan 5 sisällöstä. Jos valittuun muistipaikkaan on jo tallennettu hitsausarvosarja, näyttöön ilmestyy kysymys,

korvataanko muistipaikassa olevat tiedot (KYLLÄ tai EI).

HITSAUSARVOMUISTI 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

KORVATAANKO MUISTISSA OLEVA

ARVOSARJA 5?

Palaa muistivalikkoon valitsemalla EI.

8.3 Kutsu

Seuraavassa esimerkissä kutsutaan tallennettu hitsausarvosarja. Vie kohdistin riville 5 kohdistuspyörällä. Valitse KUTSU.

HITSAUSARVOMUISTI 5 – (SAW)

 

EI KYLLÄ



SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

TALLETA KUTSU POISTA TOINEN TOIM. PERUUTA

Vahvista hitsausarvosarjan 5 kutsuminen valitsemalla KYLLÄ.

0460 949 474

- 34 -

8 MUISTIN HALLINTA

HITSAUSARVOMUISTI 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min EI KYLLÄ

KUTSUTAANKO ARVOSARJA 5

MUISTISTA?



Mitat-näytön oikeassa yläkulmassa näkyvä kuvake osoittaa kutsutun muistipaikan numeron.

SAW: FE, UMPILANKA 5

TYHJÄ TYHJÄ TYHJÄ TYHJÄ TOINEN TOIM.

8.4 Poista

Muistivalikossa voidaan poistaa yksi tai useampia hitsausarvosarjoja. Hitsausarvosarjan poistaminen. Valitse hitsausarvosarja. Valitse POISTA.

HITSAUSARVOMUISTI 5 – (SAW)

  

SAW: CA: FE, UMPILANKA: 3,0 mm

30,0 V: 450 A: 50 cm/min

TALLETA KUTSU POISTA TOINEN TOIM. PERUUTA

Vahvista poisto valitsemalla KYLLÄ.

0460 949 474

- 35 -

8 MUISTIN HALLINTA

HITSAUSARVOMUISTI 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min EI KYLLÄ

POISTA HITSAUSARVOT NUMERO 5?

8.5 Kopioi

Hitsausarvosarja voidaan kopioida toiseen muistipaikkaan seuraavasti: Valitse TOINEN TOIM..

HITSAUSARVOMUISTI 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

TALLETA KUTSU POISTA TOINEN TOIM. PERUUTA

Valitse kopioitava muistipaikka ja valitse KOPIOI.

HITSAUSARVOMUISTI 5 – (SAW)

  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

KOPIOI NIMEÄ

MUUTA TOINEN TOIM. PERUUTA

UUDELLEEN

Seuraavassa esimerkissä kopioidaan muistipaikan 5 sisältö muistipaikkaan 50. Valitse muistipaikka 1, selaa asetuspyörällä muistipaikan 50 kohdalle. Valitse KYLLÄ.

0460 949 474

- 36 -

8 MUISTIN HALLINTA

HITSAUSARVOMUISTI

1 -

5 – (SAW)

  

KOPIOI

ARVOSARJA 5 PAIKKAAN: 50

EI KYLLÄ

Hitsausarvosarja 5 on nyt kopioitu muistipaikkaan 50.

8.6 Nimi

Tallennettu hitsausarvosarja nimetään seuraavasti: Valitse TOINEN TOIM.. Valitse nimettävä muistipaikka ja valitse VAIHDA NIMI.

HITSAUSARVOMUISTI

5 – (SAW)

50 -  

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

KOPIOI NIMEÄ

MUUTA TOINEN TOIM. PERUUTA

UUDELLEEN

Näyttöön tulee näppäimistö, jota käytetään seuraavasti:

• Siirrä kohdistin halutun merkin kohdalle nuolinäppäimillä ja kohdistuspyörällä. Valitse VALMIS. Voit kirjoittaa tällä tavoin enintään 40 merkin pituisen tekstirivin.

• Tallenna valitsemalla VALMIS. Nimetty vaihtoehto näkyy nyt luettelossa.

KEYBOARD

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

SPACE CAPS

0 (MAX 40)

POISTA SYMBOLI VALMIS

8.7 Muokkaa

Hitsausarvosarjan sisältöä muokataan seuraavasti: Valitse TOINEN TOIM.. Valitse muokattava muistipaikka ja valitse MUUTA.

0460 949 474

- 37 -

8 MUISTIN HALLINTA

HITSAUSARVOMUISTI 5 – (SAW)

   

SAW: CA: FE SOLID: 3.0 mm

30.0 V: 450 A: 50 cm/min

TALLETA KUTSU POISTA TOINEN TOIM. PERUUTA

Näytössä näkyy osa päävalikosta sekä symboli , joka osoittaa, että paneeli on muokkaustilassa.

Valitse ASETA ja tee tarvittavat muutokset.

SAW

SÄÄTÖTYYPPI

LANKATYYPPI

SS FLUX CORED

LANGAN HALKAISIJA



ASETA PERUUTA

Näyttöön ilmestyy seuraava valikko: Tässä esimerkissä hitsausvirta muutetaan arvosta 400 A arvoon 500 A. Valitse hitsausvirta ja vaihda säätöpyörällä arvoksi 500. Valitse kaksi kertaa PERUUTA.

SAW-HITSAUSARVOASETUKSET

JÄNNITE

VIRTA

SIIRTONOPEUS

SUUNTA

ALOITUSARVOT►

2.0 mm

20.0 V

500 A

0 cm/min

■



LOPETUSARVOT►

DYNAAMINEN SÄÄTÖ

ASETUSRAJA►

MITTAUSRAJAT►

Hitsausarvosarjan 5 asetukset on nyt muutettu ja tallennettu.

0460 949 474

- 38 -



AUTO

PERUUTA

9 KOKOONPANO-VALIKKO

PÄÄVALIKKO » LAITTEISTOKOKOONPANO

Tässä valikossa on seuraavat alivalikot:

• Kieli, katso kohta Kielen valinta

• Lukitustoiminto, katso kohta Lukitustoiminto

• Yleiset asetukset, katso kohta Yleiset asetukset

• Koneen asetukset, katso kohta Koneen asetukset

• Kaapelien pituudet, katso kohta Kaapelien pituudet (koskee vain LAF- ja TAF-virtalähteitä)

• Huolto, katso kohta Huolto

• Mittausarvojen suodatuskerroin, katso kohta Mittausarvojen suodatuskerroin.

9.1 Lukitustoiminto

PÄÄVALIKKO » LAITTEISTOKOKOONPANO » LUKITUSTOIMINTO

Kun lukitustoiminto on aktivoitu ja mittausnäyttö tai pikatoimintovalikko on valittuna, valikoista poistumiseen vaaditaan salasana (lukituskoodi).

Lukitustoiminto otetaan käyttöön Kokoonpano-valikossa.

LUKITUSTOIMINTO

LUKITUKSEN TILA

ASETA/VAIHDA LUKITUSKOODI



PERUUTA

OFF

9.1.1 Lukituksen tila

Lukituksen tila -valikossa lukitustoiminto voidaan kytkeä käyttöön tai pois käytöstä. Nykyistä lukituskoodia ei poisteta, kun toiminto kytketään pois käytöstä. Jos lukituskoodia ei ole tallennettu ja lukitustoiminto yritetään ottaa käyttöön, näyttöön tulee näppäimistö uuden lukituskoodin antamista varten.

KEYBOARD

A B C D E F G H

I J K L M N O P

Q R S T U V W X Y Z

0 1 2 3 4 5 6 7 8 9

SPACE CAPS

0 (MAX 16)

POISTA SYMBOLI VALMIS

Lukitustilasta poistuminen Kun avattuna on mittausnäyttö tai pikatoimintovalikko ja lukitustoiminto on kytketty pois

käytöstä, valikoista voidaan poistua esteettä painamalla PERUUTA tai VALIKKO

päävalikkoon siirtymiseksi.

0460 949 474

- 39 -

9 KOKOONPANO-VALIKKO

Jos lukitustoiminto on otettu käyttöön ja valikosta yritetään poistua, näyttöön tulee seuraava ikkuna, jossa käyttäjää varoitetaan lukitussuojauksesta.

PAINA ENTER

LUKITUSKOODIA VARTEN...

Valitse nyt PERUUTA , jos haluat kumota muutokset ja palata edeltävään valikkoon, tai anna lukituskoodi painamalla ENTER.

Näyttöön ilmestyy näppäimistö, jolla voidaan syöttää lukituskoodi. Paina jokaisen merkin jälkeen ENTER ja vahvista koodi painamalla uudelleen ENTER-painiketta.

Näyttöön tulee seuraava tekstiruutu:

UNIT UNLOCKED! (YKSIKKÖ

LUKITSEMATTA!)

Ellei koodi ole oikein, näyttöön ilmestyy virheilmoitus, joka antaa käyttäjälle vaihtoehdoksi yrittää uudelleen tai palata takaisin alkuperäiseen valikkoon eli mittausnäyttöön tai pikatoimintovalikkoon.

Jos koodi on oikea, estot muihin valikoihin poistetaan, mutta lukitustoiminto pysyy käytössä. Tämä tarkoittaa, että mittausnäytöstä ja pikatoimintovalikosta voidaan poistua tilapäisesti, mutta lukitustila jää päälle, kun näihin valikkoihin palataan.

9.1.2 Aseta/vaihda lukituskoodi

Aseta/vaihda lukituskoodi -valikossa voidaan muokata nykyistä lukituskoodia tai syöttää uusi koodi. Lukituskoodi voi sisältää enintään 16 valinnaista kirjainta tai merkkiä.

9.2 Yleiset asetukset

PÄÄVALIKKO » LAITTEISTOKOKOONPANO » YLEISET ASETUKSET

Tässä valikossa voidaan määrittää

• pikatoiminnon pikanäppäimet, katso kohta Pikatoiminnon pikanäppäimet

• laatutietojen tallennus lokitiedostoon, katso kohta Laatutietojen tallennus tiedostoon

• pikanäppäimien määrittäminen, katso kohta Pikanäppäimien asetukset

• automaattinen hitsausarvojen tallennus, katso kohta Automaattinen tallennus

• pituusyksikkö, katso kohta Mittayksiköt.

9.2.1 Pikatoiminnon pikanäppäimet

Pikanäppäimet väliltä HITSAUSARVOT 1 – HITSAUSARVOT 4 näkyvät pikatoimintovalikossa.

SAW: CA 16

HITSAUSARVOT1HITSAUSARVOT2HITSAUSARVOT3HITSAUSARVOT4TOINEN TOIM.

0460 949 474

- 40 -

9 KOKOONPANO-VALIKKO

Pikanäppäimet määritellään seuraavasti: Vie kohdistin PIKANÄPPÄINNUMERO-riville.

PIKANÄPPÄINTOIMINTO PIKANÄPPÄINNUMERO

MUKAAN KUULUVAT HITSAUSARVOT

  

SAW: CA: FE SOLID: 0.8 mm

20.0 V: 500 A: 0 cm/min

TALLETA POISTA PERUUTA

Näppäimet on numeroitu 1–4 vasemmalta oikealle katsottuna. Valitse haluttu näppäin antamalla sen numero asetuspyörillä.

Selaa MUKAAN KUULUVAT HITSAUSARVOT -riville. Tässä voit selata hitsausarvomuistiin tallennettuja hitsausarvoja. Valitse halutun hitsausarvon numero asetuspyörillä. Valitse TALLENNA. Voit poistaa tallennetun hitsausarvosarjan valitsemalla POISTA.

9.2.2 Laatutietojen tallennus lokiin

Aktivoi LAATUTIETOJEN TALLENNUS TIEDOSTOON -valikko valitsemalla ON.

YLEISET ASETUKSET

PIKATOIMINNON PIKANÄPPÄIMET

LAATUTIETOJEN TALLENNUS TIEDOSTOON

KAARI PÄÄLLÄ

PIKANÄPPÄIMIEN MÄÄRITYS►

AUTOMAATTINEN TALLENNUS

PITUUSYKSIKKÖ

POIS

METRI

PERUUTA

Lisätietoa laatutoiminnon asetuksista on kappaleessa Laatutoiminnot.

9.2.3 pikanäppäinten asetukset

Jauhekaarihitsauksessa (SAW) ja MIG/MAG-hitsauksessa (GMAW) käyttäjä voi itse asettaa näiden näppäinten toiminnon valitsemalla haluamansa toiminnon vaihtoehtoluettelosta. Kahdeksalle pikanäppäimelle voidaan määrittää toiminto.

Valittavana ovat seuraavat vaihtoehdot:

• Ei mitään

• Kaasu/Jauhe

• Asetetut arvot Näyttää asetusarvot mittausvalikon mittausarvojen sijaan.

• Rele 2 Asettaa relelähdön 2 moottorin piirilevylle. Asiakas voi käyttää sitä mitä tahansa toimintoa varten.

• Suunta

• I/O kauko-ohjaus Käytetään kun PEK:ta ja hitsausvirtalähdettä halutaan ohjata ulkoisen I/O-yksikön kautta.



0460 949 474

- 41 -

9 KOKOONPANO-VALIKKO

• Ulkoinen akseli Otetaan käyttöön, kun käytössä on ulkoinen I/O-yksikkö esimerkiksi rullaston ohjaukseen.

• Tandem Käytetään kahdella hitsauspäällä hitsattaessa.

• Kylmälanka (ICE) Käytetään, kun sähköä johtamatonta lankaa syötetään hitsisulaan ja kylmälangan nopeus täytyy näkyä näytössä.

• Automaattiaskel Käytetään askeltoiminnossa

○ Automaattiaskel ei käytössä: Asetus kappaleen valmistelun aikana ennen

hitsausta

○ Automaattiaskel käytössä: Asetus valmistelun päätyttyä, kun hitsaus on tehtävä

• Pakota askel Käytetään askeltoiminnossa yhden automaattiaskeleen pakottamiseksi hitsaamisen aikana

• Aloita vaihe Hitsaus pysäytetään, kun seuraavan vaiheen alkuun on jäljellä 100mm. Valitse Aloita vaihe, jolloin seuraava vaihe on 100mm:n jälkeen, ei Xmm:n jälkeen. Paina sitten hitsauksen käynnistyspainiketta.

• Pysäytä nolla Käytetään automaattiseen pysäytykseen aloitetussa pyörintäasennossa.

Näytössä näkyy kaksi saraketta: PIKANÄPPÄIMET ja TOIMINTO.

PIKANÄPPÄIMIEN ASETTAMINEN

PIKANÄPPÄIMET TOIMINTO S1

S1 TOINEN TOIM.

S2 TOINEN TOIM.

S3 TOINEN TOIM.

S4 TOINEN TOIM.

TYHJÄ

PERUUTA

Kun näppäimille määritellään toimintoja, ne numeroidaan vasemmalta lähtien seuraavasti:

S1 S2 S3 S4 TOINEN TOIM.

S1 TOINEN

TOIM.

S2 TOINEN

TOIM.

S3 TOINEN

TOIM.

S4 TOINEN

TOIM.

TOINEN TOIM.

Pikanäppäimelle määritetään uusi toiminto seuraavasti: Vie kohdistin haluamasi pikanäppäimen numeron rivin kohdalle ja paina ENTER.

Ponnahdusvalikko näyttää toimintovaihtoehdot. Valitse kohdistuspyörällä ja paina ENTER.

0460 949 474

- 42 -

9 KOKOONPANO-VALIKKO

PIKANÄPPÄIMIEN MÄÄRITYS

PIKANÄPPÄIMET TOIMINTO

S1 TOINEN TOIM.

S2 TOINEN TOIM.

S3 TOINEN TOIM.

S4 TOINEN TOIM.

KAASU/JAUHE

ASETA ARVOT

IO KAUKO-OHJAUS

TYHJÄ

PERUUTA

TYHJÄ

RELAY 1

SUUNTA

ULK. AKSELI

AUTOMAATTIASKEL

PAKOTA ASKEL

ALOITA VAIHE

PYSÄYTÄ NOLLA

Muille näppäimille voidaan samalla tavalla määrittää uudet toiminnot yhdistämällä vasemmassa sarakkeessa oleva näppäinnumero ja oikeassa sarakkeessa oleva toiminto.

9.2.4 Automaattinen tallennus -tila

Jos hitsausarvosarja on kutsuttu hitsausarvomuistin muistipaikasta ja asetuksia muutetaan, muutokset tallennetaan automaattisesti muistipaikkaan, kun uusi hitsausarvosarja kutsutaan muistista.

Hitsausarvojen tallennus manuaalisesti estää seuraavan automaattisen tallennuksen. Muistipaikka, johon hitsausarvosarja on tallennettu, näytetään näytön oikeassa yläkulmassa.

9.3 Koneen asetukset

PÄÄVALIKKO » KOKOONPANO » KONEEN ASETUKSET

Tässä valikossa voidaan määrittää

• tuotekoodi, katso kohta Tuotekoodi

• langansyöttöakseli, katso kohta Langansyöttöakseli

• kylmälangan syöttöakseli, katso kohta Kylmälangan akseli (ICE)

• siirtoakseli, katso kohta Siirtoakseli

• Ulkoinen akseli, katso kohta Ulkoinen akseli.

0460 949 474

- 43 -

9 KOKOONPANO-VALIKKO

• tandem, katso kohta Tandem LAF- ja TAF-virtalähteille ja Tandem Aristo® 1000

-virtalähteelle

• rinnakkaisteholähteet, katso kohta Rinnakkaiset virtalähteet (koskee vain Aristo 1000®

-virtalähteitä)

• ICE-langansyöttö, katso kohta ICE-langansyöttö

• askeltoiminto, katso kohta Askeltoiminto

• Ajoittainen hitsaus, katso kohta Ajoittainen hitsaus.

• napaisuus, katso kohta Napaisuus (koskee vain Aristo 1000® -virtalähdettä)

• nooditunnusasetukset, katso kohta Nooditunnusasetukset (koskee vain Aristo 1000®

-virtalähdettä)

• järjestelmätiedot, katso Järjestelmätiedot (koskee vain Aristo 1000® -virtalähdettä).

9.3.1 Tuotekoodi

TUOTEKOODI -valikossa voidaan valita käytettävä automaattinen sähköhitsauskone, hitsaustorni, rullasto tai pyörityspöytä.

KONEEN ASETUKSET

TUOTEKOODI

A2TF J1

LANGANSYÖTTÖAKSELI►

SIIRTOAKSELI►

TANDEM►

RINNAKKAISET VIRTALÄHTEET►

ICE-LANGANSYÖTTÖ►

VAIHETOIMINTO►

KATKONAINEN HITSAUS

POSITIVE

NOODITUNNUSASETUKSET►

JÄRJESTELMÄTIEDOT►

PERUUTA

Tuotekoodia valittaessa tuotteen oikea moottorityyppi ja vaihteiston välityssuhde valitaan automaattisesti.

  

OFF

0460 949 474

- 44 -

9 KOKOONPANO-VALIKKO

Valittavana ovat seuraavat vaihtoehdot:

• A2TFJ1 A2-hitsaustraktori jauhekaarihitsaukseen (SAW)

• A2TGJ1 A2-hitsaustraktori MIG-/MAG-hitsaukseen (GMAW)

• A6TFF1 A6-hitsaustraktori jauhekaarihitsaukseen (SAW)

• MTW600 A6-hitsaustraktori jauhekaarihitsaukseen (SAW)

• FREE 2 AXIS Vapaa konfigurointi 2 moottorin liittämiselle käyttölaitekorttiin. Yksi langansyöttöä, toinen kuljetusta varten.

• FREE 3 AXIS Vapaa konfigurointi ulkoisen rullaston, kääntölaitteen tai lineaariakselin sekä 2 moottorin liittämiselle käyttölaitekorttiin. Yksi langansyöttöä, toinen kuljetusta varten.

• N7500I Hiilikaaritalttauksen hitsauspää.

• Moottorin ohjaus Valinnainen kokoonpano PEK-ohjausyksikön käyttämiseksi erillisessä moottorin ohjauksessa ilman virtalähdettä.

9.3.2 Langansyöttöakseli

Langansyöttömoottorin asetukset tehdään automaattisesti alla olevien taulukoiden mukaan.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Moottori 5035 38 RPM 5035 68 RPM VEC 4000 FHP258 Vaihde 1 49:1 49:1 156:1 24:1 Vaihde 2 1:1 1:1 1:1 1:1 Syöttörullien

halkaisija Pulssianturi 28 ppr 28 ppr 32 ppr 28 ppr Pieni manuaalinen

nopeus Suuri manuaalinen

nopeus

Moottori VEC 4000 VEC 4000 N7500i 10000 VEC 4000 Vaihde 1 156:1 156:1 576:1 156:1

49 mm 49 mm 49 mm 30 mm

150 cm/min 150 cm/min 150 cm/min 150 cm/min

300 cm/min 300 cm/min 300 cm/min 300 cm/min

FREE 2 AXIS FREE 3 AXIS N7500I Moottorin

ohjaus

Vaihde 2 1:1 1:1 1:1 1:1 Syöttörullien

49 mm 49 mm 40mm 49mm

halkaisija Pulssianturi 32 ppr 32 ppr 128ppr 32ppr Pieni

150 cm/min 150 cm/min 61cm/min 150cm/min

manuaalinen nopeus

Suuri

300 cm/min 300 cm/min 150cm/min 300cm/min

manuaalinen nopeus

0460 949 474

- 45 -

9 KOKOONPANO-VALIKKO

9.3.3 Kylmälangan akseli (ICE)

FREE 2 AXIS FREE 3 AXIS

Moottori VEC 4000 VEC 4000 Vaihde 1 156:1 156:1 Vaihde 2 1:1 1:1 Syöttörullien halkaisija 49 mm 49 mm Pulssianturi 32 ppr 32 ppr Pieni manuaalinen nopeus 150 cm/min 150 cm/min Suuri manuaalinen nopeus 300 cm/min 300 cm/min

9.3.4 Siirtoakseli

Kuljetusmoottorin asetukset tehdään automaattisesti alla olevien taulukoiden mukaan.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Moottori 4030-350 4030-350 FHP258 FHP258 Vaihde 1 375:10 375:10 24:1 75:2 Vaihde 2 51:1 51:1 51:1 51:1 Pyörän halkaisija 158 mm 158 mm 180 mm 158 mm Pulssianturi 60 ppr 60 ppr 28 ppr 60 ppr Suuri manuaalinen

200 cm/min 200 cm/min 200 cm/min 200 cm/min

nopeus

FREE 2 AXIS FREE 3 AXIS N7500I Moottorin

ohjaus

Moottori VEC 4000 VEC 4000 VEC 4000 VEC 4000 Vaihde 1 312:1 312:1 75:2 312:1 Vaihde 2 1:1 1:1 51:1 1:1 Pyörän

65 mm 65 mm 158mm 65mm

halkaisija Pulssianturi 32 ppr 32 ppr 60ppr 32ppr Suuri

200 cm/min 200 cm/min 200cm/min 200cm/min

manuaalinen nopeus

9.3.5 Ulkoinen akseli

Kun järjestelmään kytketään ulkoinen rullasto, pyörityspöytä tai lineaariakseli, FREE 3 AXIS on valittava.

Kun FREE 3 AXIS on valittu, moottorin asetukset tehdään automaattisesti alla olevien taulukoiden mukaan.

Rullasto Lineaarinen Pyörityspöytä

Vaihde 1 560:1 560:1 560:1 Vaihde 2 111:22 111:22 111:22 Vaihde 3 1:1 1:1 1:1 Pyörän halkaisija 160 mm 160 mm 160 mm

0460 949 474

- 46 -

9 KOKOONPANO-VALIKKO

Pulssianturi 30 ppr 30 ppr 30 ppr Suuri manuaalinen nopeus 200 cm/min 200 cm/min 200 cm/min Taajuussuhde 85:50 85:50 85:50 Moottori 2 000 r/min 2 000 r/min 2 000 r/min Hitsin halkaisija 1000 mm - 1000 mm Rullan halkaisija 1000 mm - -

Kun pyörityspöytä ja nopeuspyörä ovat ON-tilassa, nopeuspyörä (enkooderi) on hitsauskohteessa.

Kun pyörityspöytä ja nopeuspyörä ovat OFF-tilassa, nopeuspyörä (enkooderi) on moottorin akselissa.

Kun rullasto ja nopeuspyörä ovat ON-tilassa, nopeuspyörä (enkooderi) on rullastossa. Kun rullasto ja nopeuspyörä ovat OFF-tilassa, nopeuspyörä (enkooderi) on moottorin

akselissa.

9.3.6 Tandem LAF- ja TAF-virtalähteille

Käytetään kahdella hitsauspäällä hitsattaessa. Vie kohdistin riville TANDEM ja paina ENTER-painiketta. Valitse kohdistuspyörällä ON ja

paina ENTER-painiketta.

KONEEN ASETUKSET

TUOTEKOODI

A2TF J1

LANGANSYÖTTÖAKSELI►

SIIRTOAKSELI►

TANDEM►

└ HITSAUSPÄÄ └ HITSAUSPÄÄN OFFSET └ I/O

KAARI PÄÄLLÄ

ETUMMAINEN

20 mm

KAARI PÄÄLLÄ

PERUUTA

Kahdella hitsauspäällä hitsausta varten pitää määrittää toiminto HITSAUSPÄÄN OFFSET. HITSAUSPÄÄN OFFSET määrittää hitsauspäiden välisen etäisyyden millimetreinä. Kun määrität etummaisen hitsauspään 1 (HEAD) ja taaemman hitsauspään 2 (TAIL) välisen

etäisyyden, ohjausyksikkö laskee arvon uudelleen ajalle, joka kuluu hitsauspään 1 aloittamisesta hitsauspään 2 aloittamiseen.

 

Ohjausyksikkö pystyy laskemaan hitsausvirtalähteiden käynnistyksen ja pysäytyksen väliseksi ajaksi enintään 65 sekuntia. Esimerkiksi, jos arvoksi on määritetty 50 cm/min, suurimmaksi mahdolliseksi HITSAUSPÄÄN OFFSETIKSI voi antaa 2 000 mm. Muuten aika kuluu loppuun, ennen kuin hitsauspää 2 ehtii käynnistyskohtaan.

0460 949 474

- 47 -

9 KOKOONPANO-VALIKKO

1. ETUMMAINEN 3. HITSAUSPÄÄN OFFSET

2. TAAEMPI

HUOM!

Varmista, että molemmissa ohjausyksiköissä on samat HITSAUSPÄÄN OFFSET –asetukset (WELD HEAD OFFSET) ja sama siirtonopeus. Isäntäohjausyksikön tulee ohjata ETUMMAISTA hitsauspäätä ja orjaohjausyksikön TAAEMPAA hitsauspäätä. Isäntäohjausyksikkö ohjaa aina siirtoliikettä.

Kahdella hitsauspäällä suoritettavan hitsauksen arvot määritetään seuraavasti: Vie kohdistin HITSAUSPÄÄ-riville. Valitse koskeeko asetus Master-ohjausyksikköä

(ETUMMAINEN) vai Slave-ohjausyksikköä (TAAEMPI).

KONEEN ASETUKSET

TUOTEKOODI

LANGANSYÖTTÖAKSELI►

SIIRTOAKSELI►

TANDEM

└ HITSAUSPÄÄ

KAARI PÄÄLLÄ

ETUMMAINEN

└ HITSAUSPÄÄN OFFSET └ I/O

A2TF J1



20 mm

PERUUTA

• Vie kohdistin HITSAUSPÄÄN OFFSET -riville ja aseta hitsauspäiden välinen etäisyys.

0460 949 474

- 48 -

9 KOKOONPANO-VALIKKO

Esimerkki, I/O ON

1. Etummainen, hitsauspää 1 (isäntä) 3. HITSAUSPÄÄN OFFSET

2. Taaempi, hitsauspää 2 (orja)

Paina (Aloitus) hitsauspäälle1.

• Hitsauspää 1 alkaa hitsata.

• Hitsauspää 2 alkaa hitsata vasta, kun hitsauspää 1 on saavuttanut aloituskohtansa (kohdassa HITSAUSPÄÄN OFFSET asetettu etäisyys).

Paina (Lopeta) hitsauspäälle1.

• Hitsauspää 1 lopettaa hitsauksen, mutta jatkaa kuljetusta.

• Hitsauspää 2 lopettaa hitsauksen, kun se on saavuttanut kohdan, jossa hitsauspää 1 lopetti hitsauksen (kohdassa HITSAUSPÄÄN OFFSET asetettu etäisyys).

• Hitsaus on valmis.

0460 949 474

- 49 -

9 KOKOONPANO-VALIKKO

Esimerkki, I/O OFF

1. ETUMMAINEN, hitsauspää 1 (isäntä) 3. HITSAUSPÄÄN OFFSET

2. TAAEMPI, hitsauspää 2 (orja)

Paina (Aloitus) samaan aikaan sekä hitsauspäälle1 että hitsauspäälle2.

• Hitsauspää 1 alkaa hitsata.

• Hitsauspää 2 alkaa hitsata vasta kun hitsauspää 1 on saavuttanut aloituskohdan (kohdassa HITSAUSPÄÄN OFFSET asetettu etäisyys).

Paina (Lopeta) samaan aikaan sekä hitsauspäälle1 että hitsauspäälle2.

• Hitsauspää 1 lopettaa hitsauksen, mutta kuljetus jatkuu.

• Hitsauspää 2 lopettaa hitsauksen, kun se on saavuttanut kohdan, jossa hitsauspää 1 lopetti hitsauksen (kohdassa HITSAUSPÄÄN OFFSET asetettu etäisyys).

• Hitsaus on valmis.

9.3.7 Tandem Aristo® 1000 -virtalähteelle

Käytetään hitsattaessa kahdella tai useammalla hitsauspäällä. Kutakin hitsauspäitä ohjataan omalla ohjausyksiköllään (PEK).

Vie kohdistin riville TANDEM ja paina ENTER-painiketta. Valitse kohdistuspyörällä ON ja paina ENTER.

Etummainen hitsauspää on valittu.

0460 949 474

- 50 -

9 KOKOONPANO-VALIKKO

TANDEM

AC, SYNKRONOINTI, MASTER

Vaihesiirto (PHASE SHIFT)

LIIKKEENVALVONTA

TANDEM

└ HITSAUSPÄÄ └ TAHDIST. HITS. ALOITUS └ TAHDISTETTU AC-HITSAUS

Taaempi hitsauspää on valittu.

TANDEM

AC, SYNKRONOINTI, MASTER └ VAIHESIIRTO

LIIKKEENVALVONTA

TANDEM └ HITSAUSPÄÄ



KAARI PÄÄLLÄ

ETUMMAINEN

KAARI PÄÄLLÄ

PERUUTA

OFF

TAAEMPI

└ TAHDIST. HITS. ALOITUS └ TAHDISTETTU AC-HITSAUS

20 mm

PERUUTA

HITSAUSPÄÄ

Valitse käytetäänkö ETUMMAISTA vai TAAEMPAA hitsauspäätä.

AC, SYNKRONOINTI, MASTER

Yhden tandem-järjestelmän virtalähteistä on oltava määritettynä AC-synkronointimasteriksi, jos käytetään synkronoitua AC-hitsausmenetelmää. On suositeltavaa, että ensimmäinen AC-hitsausvirtalähde on määritetty AC-synkronointimasteriksi.

LIIKKEENVALVONTA

Valitse ohjaako hitsauspää siirtoliikettä. Sekä etummainen että taaempi hitsauspää voivat ohjata kuljetusta, mutta vain yksi kerrallaan.

TAHDIST. HITS. ALOITUS

Valinta ON tarkoittaa, että vain etummaisen hitsauspään ohjausyksikkö tarvitsee käynnistää. Taaempi käynnistetään automaattisesti. Jos on valittu OFF, kaikki hitsauspäät on käynnistettävä omista ohjausyksiköistään.

TAHDISTETTU AC-HITSAUS

Tahdistettu AC-hitsaus tarkoittaa, että taajuus ja tasapaino, AC-pulssit, tahdistetaan samaan arvoon tandem-järjestelmän kaikissa hitsauspäissä.

HITSAUSPÄÄN OFFSET

HITSAUSPÄÄN OFFSET määrittää hitsauspäiden välisen etäisyyden millimetreinä. Hitsauspään offset tulee aina olla asetettuna riippumatta siitä, valitaanko tahdistettua hitsauksen aloitusta vai ei. Jos tahdistamaton hitsauksen aloitus valitaan, offset-arvon perusteella lasketaan aikaviive TAAEMMAN hitsauspään hitsauksen aloitukselle.

0460 949 474

- 51 -

9 KOKOONPANO-VALIKKO

1. ETUMMAINEN, hitsauspää 1 (isäntä) 3. HITSAUSPÄÄN OFFSET

2. TAAEMPI, hitsauspää 2 (orja)

VAIHESIIRTO (koskee vain vaihtovirtahitsausta) Vaihesiirto tarkoittaa vaiheen siirtoa etummaisen hitsauspään suhteen. Yksikkö on aste.

9.3.8 Rinnakkaiset virtalähteet (koskee vain Aristo® 1000 -virtalähteitä)

Kahden rinnakkaisen virtalähteen määrittäminen edellyttää, että ainoastaan näiden kahden virtalähteen virta on kytkettynä ja että ne ovat aktiivisena CAN2-väylässä.

RINNAKKAISET VIRTALÄHTEET RINNAKKAISET VIRTALÄHTEET

Rinnakkaiskytkennän ID

Yhdistä Slave-yksikköön



PERUUTA

Määritä rinnakkaisten virtalähteiden asetukset seuraavasti:

1. Aseta RINNAKKAISET VIRTALÄHTEET -toiminnon arvoksi ON.

2. Määritä Rinnakkaiskytkennän ID. Ensimmäinen rinnakkaiskytkentä määritetään

arvoon 1, seuraava rinnakkaiskytkentä arvoon 2 jne.

3. Valitse valikkorivi Yhdistä Slave-yksikköön ja paina Enter-painiketta.

Näkyviin tulee viesti Yhdistä.

4. Paina uudelleen ENTER.

POIS

- -

0460 949 474

- 52 -

9 KOKOONPANO-VALIKKO

RINNAKKAISET VIRTALÄHTEET

RINNAKKAISET VIRTALÄHTEET KAARI PÄÄLLÄ Rinnakkaiskytkennän ID

Yhdistä Slave-yksikköön



PERUUTA

YHDISTÄ

Kun isäntä- ja orjavirtalähteet on kytketty, teksti Yhdistetty tulee näkyviin.

9.3.9 ICE-langansyöttö

HUOM!

ICE-vaihtoehto on saatavana vain ostamalla ICE-lisenssi.

Koneen asetukset -valikossa voidaan ottaa käyttöön vaihtoehto ICE-LANGANSYÖTTÖON. Jos ICE-langansyöttö on käytössä, valikossa näkyy vaihtoehto ICE LANGANSYÖTTÖAKS.

KONEEN ASETUKSET

TUOTEKOODI

LANGANSYÖTTÖAKSELI

ICE-LANGANSYÖTTÖAKSELI►

FREE 2 AXIS

OFF

- -

SIIRTOAKSELI►

TANDEM

ICE-LANGANSYÖTTÖ

NOODITUNNUSASETUKSET►

PERUUTA

ICE-langansyöttöakselin asetusten täytyy olla samat kuin langansyöttöakselin.

ICE-LANGANSYÖTTÖAKSELI

MOOTTORI

VAIHDE 1►

└ N 1 └ N 2

VAIHDE 2►

└ N 1 └ N 2

SYÖTTÖRULLAN HALK.

5035 38 RPM

156

49 mm

PULSSIENKOODERI

PIENI MANUAALINEN NOPEUS

Moottori valitaan alasvetovalikosta seuraavilla vaihtoehdolla:

0460 949 474

- 53 -

32 ppr

150 cm/min

PERUUTA

9 KOKOONPANO-VALIKKO

5035 38 RPM

5035 68RPM

FHP 258

VEC80000

VEC40000

DUNKER1

DUNKER2

MET3B

VEC4000Par

4030-350

• VAIHDE 1 on asetettava tilaan ON. Asetuksena ei saa olla OFF.

• VAIHDE 2 täytyy normaalisti asettaa tilaan ON, mutta OFF voidaan valita.

• Kohtien VAIHDE 1 ja VAIHDE 2 arvot N1 ja N2 asetetaan paneelin alareunan asetuspyörillä. N1:n ja N2:n säätövälit riippuvat valitusta moottorista.

• SYÖTTÖRULL. HALK. voidaan valita millä tahansa asetuspyörällä. Väli riippuu valitusta moottorista.

• PULSSIENKOODERI voidaan valita millä tahansa asetuspyörällä. Väli on 1 – 9 998 ppr (ppr = pulses per revolution, pulssia/kierros).

• PIENI MANUAALINEN NOPEUS voidaan valita millä tahansa asetuspyörällä. Väli on 1 – 1 000 cm/min.

• SUURI MANUAALINEN NOPEUS voidaan valita millä tahansa asetuspyörällä. Väli on 1 - 5000 cm/min.

9.3.10 Askeltoiminto

ASKELTOIMINTO

ASKELHALLINTA

ASKELEN SUUNTA

ASKELEN PITUUS

ASKELEN NOPEUS

ASKELTEN MÄÄRÄ

YLIMENO

MANUAALISEN ASKELEN PITUUS

PYÖRÄN HALKAISIJA

HITSIN HALKAISIJA

RULLAN HALKAISIJA

ASKELHALLINTA ON tai OFF

Askeltoiminnon päällä/pois-asetus

TRIANGLE

76 mm

77 cm/min

10 mm

3 mm

1 mm

1000mm

PERUUTA

ASKELEN SUUNTA NELIÖ tai KOLMIO

Suunnan asetus automaattiaskeleelle

ASKELEN PITUUS Automaattiaskeleen pituus (vähimmäisasetus 1mm)

0460 949 474

- 54 -

9 KOKOONPANO-VALIKKO

ASKELEN NOPEUS Automaattiaskeleen siirtonopeus (vähimmäisasetus 3cm/min) ASKELTEN MÄÄRÄ Askelten määrä yhden kierroksen aikana. YLIMENO Yhden kierroksen ylimenon pituus. MANUAALISEN ASKELEN

PITUUS

Manuaalisen askeleen pituus (vähimmäisasetus 1mm) (yksittäisille manuaalisille säädöille hitsauksen aikana)

HUOM!

Jotta askeltoiminto voidaan suorittaa, ASKELTOIMINTO-kohdan pitää olla ON-asennossa, ULK AKSELI- ja AUTOMAATTIASKEL-näppäinten pitää olla ON-asennossa.

Jos haluat käynnistää vaiheen uudelleen, käynnistää askelhitsauksen pysäytyksen jälkeen, paina näppäintä ALOITA VAIHE ennen AUTOMAATTIASKEL-näppäimen painamista ja hitsauksen aloittamista.

Jos esimerkiksi seuraavaan askeleeseen on 100mm, valitse STOP, vaihda lanka, aseta kohde, valitse ALOITA VAIHE, valitse AUTOMAATTIASKEL ja aloita hitsaus. Seuraavaan askeleeseen on 100mm.

Kun kääntökytkin aktivoidaan, askeltoiminto suorittaa yhden automaattiaskeleen, jonka suunta, nopeus ja pituus määritetään parametreilla ASKELEN SUUNTA, ASKELEN NOPEUS ja ASKELEN PITUUS.

Kun PAKOTA ASKEL -pikanäppäintä painetaan, askeltoiminto suorittaa yhden automaattiaskeleen, jonka suunta, nopeus ja pituus määritetään parametreilla ASKELEN SUUNTA, ASKELEN NOPEUS ja ASKELEN PITUUS.

Jos neliö- tai kolmiopainiketta painetaan, suoritetaan yksi manuaalinen askel, jonka suunta, nopeus ja pituus määritetään neliöllä/kolmiolla sekä parametreilla ASKELEN NOPEUS ha ASKELEN PITUUS. Tällä toiminnolla voidaan tehdä yksi pieni säätö hitsauksen aikana.

Automaattiaskeleen tai manuaalisen askeleen liike voidaan aina keskeyttää painamalla NELIÖ- tai KOLMIO-painiketta.

Automaattiaskeleen tai manuaalisen askeleen liikkeen aikana neliö- tai kolmiopainikkeen yläpuolella oleva LED-merkkivalo palaa liikkeen ja suunnan merkiksi.

Pyörän nopeuden asetukset

Kun pyörityspöytä ja nopeuspyörä ovat ON-tilassa, nopeuspyörä (enkooderi) on hitsauskohteessa.

Kun pyörityspöytä ja nopeuspyörä ovat OFF-tilassa, enkooderi on moottorin akselissa. Kun rullasto ja nopeuspyörä ovat ON-tilassa, nopeuspyörä (enkooderi) on rullastossa. Kun rullasto ja nopeuspyörä ovat OFF-tilassa, enkooderi on moottorin akselissa.

0460 949 474

- 55 -

9 KOKOONPANO-VALIKKO

9.3.11 Ajoittainen hitsaus

KATKONAINEN HITSAUS

HITSAUSPITUUS

KULJETUSLEVEYS

0 mm

HITSIEN LKM



PERUUTA

Aktivoi toiminto asettamalla ajoittainen hitsaus ON-tilaan. Ajoittaisen hitsauksen jakso koostuu hitsauksesta ja kuljetuksesta. Jakson viimeisessä hitsauksessa kuljetusta ei suoriteta.

HITSAUSPITUUS on hitsauksen pituus. KULJETUSPITUUS on kuljetuksen pituus hitsauksen päättymisen jälkeen. HITSIEN LKM on suoritettavien hitsausten lukumäärä, kuljetus mukaan lukien. Jos hitsien

lukumääräksi on asetettu "0", ajoittaisen hitsauksen jaksoa jatketaan, kunnes käyttäjä lopettaa hitsauksen punaisella pysäytyspainikkeella.

9.3.12 Napaisuus (koskee vain Aristo® 1000 -virtalähdettä)

NAPAISUUS -valikossa voidaan asettaa hitsauksen napaisuus.

• Jos halutaan valita hitsauslangalle positiivinen napaisuus ja työkappaleelle negatiivinen napaisuus, valitse napaisuudeksi PLUS.

• Jos halutaan valita hitsauslangalle negatiivinen napaisuus ja työkappaleelle positiivinen napaisuus, valitse napaisuudeksi MIINUS.

9.3.13 Nooditunnusasetukset (koskee vain Aristo® 1000 -virtalähdettä)

Jos järjestelmässä on I/O-noodeja, niiden tunnisteet annetaan tässä.

NODE ID SETTINGS

I/O-NOODI 1 TUNNUS

I/O-NOODI 2 TUNNUS

PERUUTA

9.3.14 Järjestelmätiedot (koskee vain Aristo® 1000 -virtalähdettä)

JÄRJESTELMÄTIEDOT -valikko näyttää CAN2-väylään kytketyt aktiiviset virtalähteet, jos virtalähteet ovat tandem- tai rinnakkaistilassa ja jos ne on määritetty isännäksi tai orjaksi.

JÄRJESTELMÄTIEDOT

Aktivoi virtalähteet CAN2:ssa PS-tunnus Tandem Rinnakkainen

0460 949 474

- 56 -

9 KOKOONPANO-VALIKKO

JÄRJESTELMÄTIEDOT

Yhteys katkennut isäntävirtalähteeseen

   

PERUUTA

9.4 Kaapelipituudet (koskee vain LAF- ja TAF-virtalähteitä)

Hitsauskaapelien impedanssi vaikuttaa kaarijännitteeseen. Impedanssi riippuu kaapelien pituudesta ja poikkileikkausalasta sekä sijainnista. Tämä on erityisen merkityksellistä vaihtovirtahitsauksessa.

Pitkien kaapelien aiheuttamaa jännitehäviötä kompensoidaan, jos todellinen kaapelipituus ilmoitetaan.

Syötä kaapelien yhteispituus (hitsaus- ja maadoituskaapelien yhteenlaskettu pituus). Huom! Kahta kaapelia käytettäessä kaapelien poikkileikkausalat pitää laskea yhteen.

Toiminto on käytössä aloitusvaiheessa, ennen kuin virtalähde on saanut mittausarvon, jonka mukaan se voi tehdä säädöt.

Jos enimmäistyhjäkäyntijännite on valittu, toiminto poistuu käytöstä.

9.5 Kunnossapito

PÄÄVALIKKO » LAITTEISTOKOKOONPANO » HUOLTO

Tässä valikossa määritetään, kuinka usein suutin pitää vaihtaa. Määritä, kuinka monen käynnistyksen jälkeen suutin tulee vaihtaa, valitsemalla VIRTASUUTTIMEN VAIHTOVÄLI

-rivi ja painamalla ENTER. Muuta arvo asetuspyörillä. Kun asetettu arvo on saavutettu, virhelokissa näkyy vikakoodi 54.

Aika KOKONAISKÄYTTÖAIKARAJA valitaan käynnistysten lukumäärän sijaan, otetaan yhteys valtuutettuun ESAB-huoltoteknikkoon.

HUOLTO

VIRTASUUTTIMEN VAIHTOVÄLI └ HITSIEN LUKUMÄÄRÄ

KOKONAISKÄYTTÖAIKARAJA └ KOKONAISKÄYTTÖAIKA

0 Welds

0 hitsausta

0d:00:00:00



PERUUTA

9.6 Mittausarvo suodatuskerroin

PÄÄVALIKKO » LAITTEISTOKOKOONPANO » MITTAUSARVOJEN SUODATUSKERROIN

Tässä valikossa voi asettaa hitsausvirran mittausarvoille suodatuskertoimen. Suuremmalla suodatuskertoimella saadaan tasaisempi hitsausvirran mittausarvo. Suodatuskertoimeksi voidaan valita 1, 2 tai 4.

0460 949 474

- 57 -

9 KOKOONPANO-VALIKKO

Aseta kohdistin MITTAUSARVOJEN SUODATUSKERROIN -riville ja paina ENTER. Ponnahdusikkunassa näkyvät suodatuskertoimet YKSI, KAKSI ja NELJÄ. Valitse haluttu suodatuskerroin kohdistuspyörällä ja paina ENTER.

LAITTEISTOKOKOONPANO

KIELI

LUKITUSTOIMINTO►

YLEISET ASETUKSET►

KONEEN ASETUKSET►

KAAPELIEN PITUUDET►

HUOLTO►

MITTAUSARVOJEN SUODATUSKERROIN

YKSI

KAKSI

NELJÄ

ENGLISH

    

YKSI

PERUUTA

0460 949 474

- 58 -

10 TYÖKALUT

PÄÄVALIKKO » TYÖKALUT

Tässä valikossa on seuraavat alivalikot:

• Tapahtuman käsittely, katso kohta Tapahtuman käsittely

• Vie/Tuo, katso kohta Vie/tuo

• Tiedostonhallinta, katso kohta Tiedostonhallinta

• Muokkaa asetusrajoja, katso kohta Asetusrajojen muokkaus

• Muokkaa mittausrajoja, katso kohta Mittausrajojen muokkaus

• Tuotantotiedot, katso kohta Tuotantotiedot

• Laatutoiminnot, katso kohta Laatutoiminnot

• Kalenteri, katso kohta Kalenteri

• Käyttäjätilit, katso kohta Käyttäjätilit

• Laitetiedot, katso kohta Laitetiedot.

10.1 Tapahtuman käsittely

PÄÄVALIKKO » EVENT HANDLING

Vikakoodeilla osoitetaan, että hitsausprosessissa on ilmennyt vika. Tämä osoitetaan näyttöön avautuvassa ponnahdusvalikossa sekä huutomerkillä , joka ilmestyy näytön

oikeaan yläkulmaan.

HUOM!

häviää näytöstä, kun siirrytään tapahtumalokivalikkoon.

Tapahtuman käsittely -valikossa on kaksi alivalikkoa: Tapahtumaloki (katso kohta Tapahtumaloki) ja Aktiiviset viat (katso kohta Aktiiviset viat).

EVENT HANDLING

TAPAHTUMALOKI►

AKTIIVISET VIAT►

  

PERUUTA

10.1.1 Tapahtumaloki

PÄÄVALIKKO » TYÖKALUT » EVENT HANDLING » TAPAHTUMALOKI

Kaikki hitsauslaitteiston käytön aikana ilmenneet viat tallennetaan virheilmoituksina virhelokiin. 99 virheilmoitusta voidaan tallentaa. Jos virheloki täyttyy eli siihen on tallennettu 99 virheilmoitusta, vanhin ilmoitus poistetaan automaattisesti seuraavan vian ilmetessä.

Virhelokista voidaan lukea seuraavat tiedot:

• vian vikanumero

• vian ilmenemispäivä

• vian ilmenemisaika

• laite, jossa vika ilmeni, katso kohta Laitteen tunnisteet

• vian vianhallintakoodi, katso kohta Vianhallintakoodien kuvaus

0460 949 474

- 59 -

10 TYÖKALUT

VIRHELOKI

INDEX PVM. Aika Yksikkö Virhe

1 081120 11.24.13 8 19 2 081120 10.24.18 8 18 3 081121 13.24.18 8 17

  

Muistivirhe, paristovarm. muisti

POISTA KAIKKI PERUUTA

10.1.2 Aktiiviset viat

PÄÄVALIKKO » TYÖKALUT » EVENT HANDLING » ACTIVE ERRORS

Aktiiviset viat -valikko näyttää vain sillä hetkellä ilmenevät viat.

ACTIVE ERRORS

Virhenro Node-id Laitteen tyyppi 78 1 virtalähde 152 1 virtalähde

Virhenro 78

PERUUTA

10.1.3 Laitteen tunnisteet

LAF- ja TAF-virtalähteiden tunnisteet:

2 = virtalähde 6 = langansyöttö ja siirtoliike (moottorin piirilevy) 8 = ohjauspaneeli

HUOM!

Yllä mainitut laitteiden tunnisteet koskevat vain LAF- and TAF-virtalähteitä. Ne ovat esimerkkinä Aristo®1000 -laitetunnisteille, sillä Aristo®1000 -sovelluksen noodeilla voi olla eri tunnistenumeroita laitteen kokoonpanosta riippuen.

10.1.4 Vianhallintakoodien kuvaus

Alla on selostettu vianhallintakoodit, joiden syyt käyttäjä voi itse poistaa. Jos jokin muu koodi näkyy näytössä, käynnistä kone uudelleen. Ellei tämä poista vikaa, ota yhteys huoltoon.

 6  Ylilämpö

Virtalähde on ylikuumentunut. Hitsaus peruutetaan. Hitsaus sallitaan vasta, kun lämpötila laskee enimmäislämpötilaparametrin alapuolelle.

1. Tarkasta ettei mitään ole ilman tulo- ja poistoaukkojen edessä ja etteivät ne ole tukossa.

2. Tarkasta kuormitusaikasuhde. Varmista, ettei laitteistoa ylikuormiteta.

 7  Alhainen hitsausvirta

Valokaari on sammutettu johtuen liian alhaisesta hitsausvirrasta hitsausprosessin aikana.

0460 949 474

- 60 -

10 TYÖKALUT

1. Nollataan seuraavan hitsauksen aloituksen yhteydessä. Jos vika ei häviä, ota yhteys huoltoon.

 8  Alhainen akkujännite

Akun jännite on liian alhainen. Jos akkua ei vaihdeta, kaikki tallennetut tiedot häviävät. Tämä vika ei poista käytöstä mitään toimintoja.

1. Ota yhteys huoltoon pariston vaihtoa varten.

 11  Moottorin nopeusvirhe (langansyöttö, siirtomoottori)

Moottorin nopeutta ei voida ylläpitää. Hitsaus keskeytetään.

1. Tarkasta, että langansyöttöyksikkö ei ole juuttunut eikä liiku liian nopeasti. Jos vika ei häviä, ota yhteys huoltoon.

2. Jos vika ei häviä, ota yhteys huoltoon.

 12  Sisäinen tiedonsiirtovika (varoitus)

Järjestelmän CAN-väylän kuormitus on hetkellisesti liian suuri. Ohjausyksikön ja virtalähteen välinen yhteys voi olla katkennut.

1. Tarkista, että laite on oikein kytketty. Jos vika ei häviä, ota yhteys huoltoon.

 14  Tiedonsiirtovirhe

CAN-väylä on lopettanut toimintansa liian suuren kuormituksen vuoksi.

Hitsausprosessi pysähtyy.

1. Varmista, että vain yksi langansyöttöyksikkö tai kaukosäädin on kytketty.

2. Jos vika ilmenee uudelleen, ota yhteys huoltoon.

 17  Yhteys yksikköön katkennut

Yhteys johonkin yksikköön on katkennut.

1. Tarkasta kaapelit ja liitännät ohjausyksikön ja virtalähteen välillä.

 32  Ei kaasuvirtausta

Käynnistys estetty.

1. Tarkista kaasuventtiili, letkut ja liittimet.

 43  Korkea hitsausvirta

Virtalähde on lopettanut hitsausprosessin, koska virta on ylittänyt virtalähteelle asetetun suurimman sallitun virran parametrin.

1. Nollataan seuraavan hitsauksen aloituksen yhteydessä. Jos vika ei häviä, ota yhteys huoltoon.

 44  Virtaservon kyllästys

Hitsaus on pysäytetty, koska se ei ole edennyt 10 sekunnin sisällä.

1. Nollataan seuraavan hitsauksen aloituksen yhteydessä. Jos vika ei häviä, ota yhteys huoltoon.

 168  Moottori on pysähtynyt

Moottorin pulssianturi ei lähetä pulsseja.

LAF- ja TAF-virtalähteet: 168 = moottori M1 (langansyöttömoottori), 169 = moottori M2 (siirtomoottori)

1. Tarkasta moottorin kaapelit. Vaihda pulssianturi.

0460 949 474

- 61 -

10 TYÖKALUT

 169  Moottori on pysähtynyt

Moottorin pulssianturi ei lähetä pulsseja.

LAF- ja TAF-virtalähteet: 168 = moottori M1 (langansyöttömoottori), 169 = moottori M2 (siirtomoottori)

1. Tarkasta moottorin kaapelit. Vaihda pulssianturi.

 2310  Virtaservon kyllästys

Virtalähde on hetkellisesti syöttänyt enimmäisvirtaa.

1. Jos vika ei häviä, pienennä hitsausarvoja.

 3205  Suuri tasavirtajännite

1. Tarkista, että pääjännite ei ole liian korkea eikä matala.

 4201  Ylilämpö

Virtalähde on ylikuumentunut. Hitsaus peruutetaan. Hitsaus sallitaan vasta, kun lämpötila laskee enimmäislämpötilaparametrin alapuolelle.

1. Tarkasta ettei mitään ole ilman tulo- ja poistoaukkojen edessä ja etteivät ne ole tukossa.

2. Tarkasta kuormitusaikasuhde. Varmista, ettei laitteistoa ylikuormiteta.

 4202  Ylilämpö

Virtalähde on ylikuumentunut. Hitsaus peruutetaan. Hitsaus sallitaan vasta, kun lämpötila laskee enimmäislämpötilaparametrin alapuolelle.

1. Tarkasta ettei mitään ole ilman tulo- ja poistoaukkojen edessä ja etteivät ne ole tukossa.

2. Tarkasta kuormitusaikasuhde. Varmista, ettei laitteistoa ylikuormiteta.

 4203  Ylilämpö

Virtalähde on ylikuumentunut. Hitsaus peruutetaan. Hitsaus sallitaan vasta, kun lämpötila laskee enimmäislämpötilaparametrin alapuolelle.

1. Tarkasta ettei mitään ole ilman tulo- ja poistoaukkojen edessä ja etteivät ne ole tukossa.

2. Tarkasta kuormitusaikasuhde. Varmista, ettei laitteistoa ylikuormiteta.

 5010  Korkea induktanssi

Induktanssi on liian korkea. Tämä aiheutuu liian pitkistä hitsauskaapeleista ja/tai suurista hitsausarvoista.

1. Säädä hitsausarvoja.

 8117  Yhteys yksikköön katkennut

Yhteys johonkin yksikköön on katkennut.

1. Tarkasta kaapelit ja liitännät ohjausyksikön ja virtalähteen välillä.

 8411,

 Langansyötön moottorin virhe subcode 0

Moottorin nopeutta ei voida ylläpitää. Hitsaus keskeytetään.

1. Tarkasta, että langansyöttöyksikkö ei ole juuttunut eikä liiku liian nopeasti. Jos vika ei häviä, ota yhteys huoltoon.

0460 949 474

- 62 -

10 TYÖKALUT

 8411,

 Siirtonopeuden moottorin virhe subcode 1

Moottorin pulssianturi ei lähetä pulsseja.

1. Tarkasta moottorin kaapelit. Vaihda pulssianturi.

10.2 Vie/tuo

PÄÄVALIKKO » TYÖKALUT » TUO/VIE

Vie/tuo-valikossa on mahdollista siirtää tietoja ohjauspaneeliin/ohjauspaneelista USB-muistin avulla.

Seuraavat tiedot voidaan siirtää:

• HITSAUSARVOJEN ASETUS VIE / TUO

• JÄRJESTELMÄASETUS VIE / TUO

• SÄÄTÖRAJAT VIE / TUO

• MITTAUSRAJAT VIE / TUO

• VIRHELOKI VIE

• LAATUTOIMINTOLOKI VIE

• TUOTANTOTIEDOT VIE

Tiedot tallennetaan USB-muistiin seuraavasti: Aseta USB-muisti ohjausyksikköön. Siirrä kohdistin siirrettävien tietojen kohdalle. Paina VIE tai TUOsen mukaan, viedäänkö vai

tuodaanko tiedot.

TUO/VIE

HITSAUSARVOJEN ASETUS

JÄRJESTELMÄASETUKSET

ASETUSRAJAT

MITTAUSRAJAT

VIRHELOKI

LAATUTOIMINTOLOKI

TUOTANTOTIEDOT VIE TUO PERUUTA

10.3 Tiedostonhallinta

PÄÄVALIKKO » TYÖKALUT » TIEDOSTOHALLINTA

Tiedostonhallinnassa voit käsitellä tietoja, jotka on tallennettu USB-muistiin (C:\). Tiedostohallinnan avulla voidaan manuaalisesti poistaa ja kopioida hitsaus- ja laatutietoja.

Kun USB-muisti on liitetty, näytössä näkyy muistin juurihakemisto, ellei muuta ole valittu aikaisemmin.

Ohjauspaneeli tallentaa muistiin sijainnin tiedostohallintaa käytettäessä, joten tiedostohallinta avautuu samaan paikkaan tiedostorakenteessa kun se avataan seuraavan kerran.

0460 949 474

- 63 -

10 TYÖKALUT

TIEDOSTOHALLINTA

UUSI KANSIO

QData.xml

 

TIEDOT PÄIVITÄ VAIHTOEHT. PERUUTA

• Tieto muistin jäljellä olevasta tilasta saadaan TIEDOT -toiminnolla.

• Tiedot päivitetään painamalla PÄIVITÄ.

• Kun haluat poistaa, muuttaa nimeä, luoda uuden kansion, kopioida tai liittää, paina VAIHTOEHT. Näyttöön tulee vaihtoehtoluettelo. Jos valittuna on (..) tai kansio, voit ainoastaan luoda uuden kansion tai liittää aikaisemmin kopioidun tiedoston. Jos valittuna on tiedosto, vaihtoehdot NIMEÄ UUDELLEEN, KOPIOI tai LIITÄ lisätään, jos olet aikaisemmin kopioinut tiedoston.

Valitse kansio tai tiedosto ja paina VAIHTOEHT.

TIEDOSTOHALLINTA

Hitsausarvot

UUSI KANSIO

ErrorLog.xml

QData.xml

~Weldoffice.dat

 

TIEDOT PÄIVITÄ VAIHTOEHT. PERUUTA

Tämä luettelo näytetään, kun olet painanut VAIHTOEHT.

KOPIOI

LIITÄ

POISTA

NIMEÄ UUDELLEEN

UUSI KANSIO

10.3.1 Tiedoston/kansion poistaminen

Valitse poistettava tiedosto tai kansio ja paina VAIHTOEHT. Valitse POISTA ja paina ENTER.

POISTA

NIMEÄ UUDELLEEN

UUSI KANSIO

Tiedosto/kansio on nyt poistettu. Poistettavan kansion pitää olla tyhjä, ts. sieltä on ensin poistettava kansiossa olevat tiedostot.

0460 949 474

- 64 -

10 TYÖKALUT

10.3.2 Tiedoston/kansion nimen muuttaminen

Valitse uudelleennimettävä tiedosto tai kansio ja paina VAIHTOEHT. Valitse NIMEÄ UUDELLEEN ja paina ENTER.

POISTA

NIMEÄ UUDELLEEN

UUSI KANSIO

Näyttöön tulee näppäimistö. Valitse rivi kohdistuspyörällä ja siirry oikealle/vasemmalle nuolinäppäimillä. Valitse käytettävä merkki/toiminto ja paina ENTER.

10.3.3 Uuden kansion luominen

Valitse, mihin uusi kansio luodaan, ja paina VAIHTOEHT. Valitse UUSI KANSIO ja paina ENTER.

POISTA

NIMEÄ UUDELLEEN

UUSI KANSIO

Näyttöön tulee näppäimistö. Valitse rivi kohdistuspyörällä ja siirry oikealle/vasemmalle nuolinäppäimillä. Valitse käytettävä merkki/toiminto ja paina ENTER.

10.3.4 Tiedostojen kopioiminen ja liittäminen

Valitse kopioitava tiedosto ja paina VAIHTOEHT. Valitse KOPIOI ja paina ENTER.

KOPIOI

LIITÄ

POISTA

NIMEÄ UUDELLEEN

UUSI KANSIO

Sijoita kohdistin kansioon, johon tiedosto kopioidaan, ja paina VAIHTOEHT. Valitse LIITÄ ja paina ENTER.

KOPIOI

LIITÄ

POISTA

NIMEÄ UUDELLEEN

UUSI KANSIO

Kopio tallennetaan nimellä Copy of ja alkuperäinen nimi esim. Copy of WeldData.awd.

10.4 Asetusrajojen muokkaus

PÄÄVALIKKO » TYÖKALUT » ASETUSRAJOJEN MUOKKAUS

Tässä valikossa asetetaan maksimi- ja minimiarvot eri hitsausmenetelmille. Raja-arvot eivät saa ylittää/alittaa virtalähteen mitoitusarvoja. Tallennuspisteitä on 50. Valitse tyhjän

0460 949 474

- 65 -

10 TYÖKALUT

tallennuspisteen rivi ja paina ENTER. Valitse prosessi painamalla ENTER ja valitse sitten hitsausprosessi kohdistuspyörällä ja paina ENTER.

Kaikissa prosesseissa voidaan asettaa vähimmäis- ja enimmäisarvot kaarijännitteelle, langansyöttönopeudelle, kuljetusnopeudelle ja hitsausvirralle.

MUOKKAA RAJOJA

HITSAUSMENETELMÄ

JÄNNITE

LANGANSYÖTTÖ

SIIRTONOPEUS

VIRTA

VIRTA TALLETA POISTA PERUUTA

SÄÄTÖRAJAT

1 SAW

2 GMAW

3 TALTTAUS

4 -

SAW

MIN 17.0

MAX 47.0

MIN 50

MAX 970

MIN 100

MAX 2400

MIN 70

MAX 1500

5 -

6 -

7 -

17.0 - 47.0 Volt , 50 - 970 cm/min

100 - 2400 cm/min , 70 - 1500 Amp

PERUUTA

Kun arvot on säädetty, paina TALLETA. Vastaa kysymykseen "tallennetaanko raja-arvo valittuun tallennuspisteeseen" valitsemalla joko EI tai KYLLÄ. Tallennuspisteen arvot näkyvät viivan alla.

AUTO-pikanäppäimellä raja-arvot tallennetaan automaattisesti viimeksi käytettyjen mittausarvojen jälkeen.

Vastaa kysymykseen rajojen automaattiasetuksesta valitsemalla joko EI tai KYLLÄ ja sitten TALLETA , jos haluat säilyttää asetuksen.

10.5 Mittausrajojen muokkaus

PÄÄVALIKKO » TYÖKALUT » MITTAUSRAJOJEN MUOKKAUS

Tässä valikossa asetetaan mittausarvot eri hitsausmenetelmille. Tallennuspisteitä on 50. Valitse tyhjän tallennuspisteen rivi ja paina ENTER. Valitse HITSAUSMENETELMÄ painamalla ENTER ja valitse sitten hitsausprosessi kohdistuspyörällä ja paina ENTER.

Valittavana ovat seuraavat arvot:

0460 949 474

- 66 -

10 TYÖKALUT

• kaarijännite: min, max

• langansyöttönopeus: min, max

• hitsausvirta: min, max

• kuljetusnopeus: min, max

• energiatiheys pituuden suhteen: min, max

Aseta haluttu arvo asetuspyörillä ja paina TALLETA. Näyttöön tulee valintaruutu, jossa kysytään, haluatko tallentaa valitun tallennuspisteen. Paina

KYLLÄ , niin arvo tallennetaan. Tallennuspisteen arvot näkyvät viivan alla.

MITTAUSRAJAT

1 SAW

2 GMAW

3 -

4 -

5 -

6 -

7 -

0.0 - 46.9 Volt , 0 - 2495 cm/min

3 - 994 cm/min , 3 - 990 Amp

5 - 500 kJ/min

PERUUTA

AUTO-pikanäppäimellä raja-arvot tallennetaan automaattisesti viimeksi käytettyjen mittausarvojen jälkeen.

Vastaa kysymykseen mittausarvojen automaattiasetuksesta valitsemalla joko EI tai KYLLÄ ja sitten TALLETA , jos haluat säilyttää asetuksen.

10.6 Tuotantotiedot

PÄÄVALIKKO » TYÖKALUT » TUOTANTOTIEDOT

Tuotantotiedoista nähdään kokonaiskaariaika, materiaalin kokonaismäärä sekä hitsausten lukumäärä viimeisen nollauksen jälkeen. Lisäksi toiminto tallentaa tiedot viimeisen hitsauksen kaariajasta ja materiaalimäärästä. Lisäksi näytetään myös sulatettu lankamateriaali pituusyksikköä kohti.

TUOTANTOTIEDOT

VIIMEISIN KAIKKI

KAARIAIKA

LANGANKULUTUS

PERUSTUU

HITSIEN LKM

ICE-LANGANKULUTUS

HITSIAINEEN TUOTTO

1g/m

 

0kg/h



0kg/h

VIIM.NOLLAUS 081114 08:38:03

NOLLAA PÄIVITÄ PERUUTA

0460 949 474

- 67 -

10 TYÖKALUT

Kaikki laskurit nollataan valitsemalla NOLLAA. Päiväys ja aika osoittavat viimeisen nollauksen.

Ellei laskuria nollata, kaikki nollataan automaattisesti kun joku niistä saavuttaa maksimiarvon.

Laskurin maksimiarvot

Aika 999 tuntia, 59 minuuttia, 59 sekuntia Paino 13 350 000 g Määrä 65535

10.7 Laatutoiminnot

PÄÄVALIKKO » TYÖKALUT » LAATUTOIMINNOT

Laatutoiminnoilla voidaan tarkastella yksittäisten hitsausten kiinnostavia hitsausarvoja. Toiminnot ovat:

• hitsauksen aloitusaika

• hitsauksen kesto

• keskimääräinen, suurin ja pienin virta hitsauksen aikana

• keskimääräinen, suurin ja pienin jännite hitsauksen aikana

• keskimääräinen, suurin ja pienin energiatiheys pituuden suhteen hitsauksen aikana.

Valikossa nähdään myös hitsausten määrä viimeisen nollauksen jälkeen. Muistiin voidaan tallentaa enintään 100 hitsin tiedot. Kun kaikki muistipaikat ovat täynnä, hitsausarvojen tallennus aloitetaan uudelleen ensimmäisestä muistipaikasta.

Viimeisen havaittu hitsaus näytetään näytössä, mutta voit myös helposti selata muita havaittuja hitsauksia. Kaikki lokit nollataan valitsemalla NOLLAA.

LAATUTOIMINNOT

#HITSAUS: 1/4 KÄYNNISTYS 20190807 15.59.14

HITSAUSAIKA 00:00:20 HITSAUSARVOT:

LÄMMÖNT.: 3,12 kJ/min



Virta (A)

Jännite (V)

Q (kJ/min)

V(t) (cm/min)

V(w) (cm/min)

MAX

293.00

41.50

7.00

0,00

MIN

243.00

16.20

0.00

0,00

AVE.

289.00

39.40

2.00

0,00

HITSIEN LKM NOLLAUKSEN JÄLKEEN: 4

NOLLAA PÄIVITÄ PERUUTA

10.7.1 Laatutietojen tallentaminen

PÄÄVALIKKO » TYÖKALUT » VIE/TUO

Ohjauspaneeli tallentaa tiedostot xml-tiedostoina. USB-muisti on alustettava FAT32-muodossa, jotta se toimisi oikein.

Aseta USB-muisti ohjauspaneeliin, katso kohta Tiedostonhallinta. Valitse LAATUTOIMINTOLOKI ja sitten VIE.

0460 949 474

- 68 -

10 TYÖKALUT

TUO/VIE

HITSAUSARVOJEN ASETUS

JÄRJESTELMÄASETUKSET

ASETUSRAJAT

MITTAUSRAJAT

VIRHELOKI

LAATUTOIMINTOLOKI

TUOTANTOTIEDOT

VIE PERUUTA

Kaikki ohjauspaneeliin tallennetut laatutiedot (tiedot 100 viimeisestä hitsauksesta) on nyt tallennettu USB-muistiin.

Tiedosto on kansiossa QData. QData luodaan automaattisesti, kun USB-muisti asetetaan ohjauspaneeliin.

10.7.2 Tuo järjestelmäasetukset

Kun vaihdat Aristo® 1000- ja LAF-/TAF-virtalähteiden välillä, käytä toimintoa JÄRJESTELMÄASETUKSET tuodaksesi järjestelmäasetukset.

Kun TUO/VIE on valittuna, voit tuoda asetukset merkitsemällä JÄRJESTELMÄASETUKSET kohdistuspyörällä ja painamalla TUO.

TUO/VIE

HITSAUSARVOJEN ASETUS

JÄRJESTELMÄASETUKSET

ASETUSRAJAT

MITTAUSRAJAT

VIRHELOKI

LAATUTOIMINTOLOKI

TUOTANTOTIEDOT

VIE TUO PERUUTA

TUO

10.8 Kalenteri

PÄÄVALIKKO » TYÖKALUT » KALENTERI

Tässä asetetaan aika ja päiväys. Valitse muokattava rivi: VUOSI, KUUKAUSI, PÄIVÄ, TUNTI, MINUUTIT tai SEKUNNIT.

Aseta oikea arvo millä tahansa asetuspyörällä. Painamalla ASETA.

0460 949 474

- 69 -

10 TYÖKALUT

PÄIVÄMÄÄRÄ JA AIKA

VUOSI

KUUKAUSI

2019

NOV

PÄIVÄ

TUNTI

MINUUTIT

SEKUNNIT

20100115 10:48:59

ASETA PERUUTA

10.9 Käyttäjätilit

PÄÄVALIKKO » TYÖKALUT » KÄYTTJÄTILIT

Joskus on laadun kannalta tärkeää, etteivät asiattomat osapuolet voi käyttää tuotetta. Tässä valikossa määritetään käyttäjän nimi, käyttöoikeudet ja salasana. Valitse KÄYTTÄJÄN NIMI ja paina ENTER. Siirry tyhjälle riville ja paina ENTER. Syötä uusi

käyttäjätunnus näppäimistöllä nuolinäppäinten ja kohdistuspyörän avulla ja paina ENTER.

KÄYTTJÄTILIT

KÄYTTÄJÄN NIMI └KÄYTTÖOIKEUSTASO

PÄÄKÄYTTÄJÄ

└SALASANA

KÄYTTJÄTILIT

POIS

 

TALLETA POISTA PERUUTA

Ohjauspaneeliin voidaan määrittää 16 käyttäjätiliä. Laatutiedostoista ilmenee, kuka on tehnyt kunkin hitsin.

Rivillä KÄYTTÖOIKEUSTASO valitse:

PÄÄKÄYTTÄJÄ RAJOITTAMATON KÄYTTÖOIKEUS (voi lisätä uusia käyttäjiä) SENIOR KÄYTTÄJÄ käyttöoikeus kaikkeen paitsi: KONEEN ASETUKSET,

KÄYTTJÄTILIT ja VERKKOASETUKSET

NORMAALI KÄYTTÄJÄ

käyttöoikeus seuraaviin: HUOLTOLAITTEISTOKOKOONPANO

-valikkoa. LAITETIEDOT in TYÖKALUT -valikkoa. JÄNNITE,

VIRTA/LANGANSYÖTTÖ, SIIRTONOPEUS ja HITSAUSSUUNTA in ASETUKSET -valikkoa.



Kun olet SALASANA -rivillä, anna salasana näppäimistön avulla. Kun virtalähde kytketään päälle ja ohjauspaneeli aktivoidaan, näytössä pyydetään syöttämään salasana.

Ellet halua aktivoida tätä toimintoa vaan haluat pitää virtalähteen ja ohjauspaneelin kaikkien käytettävissä, valitse KÄYTTÄJÄTILIT POIS.

0460 949 474

- 70 -

10 TYÖKALUT

10.10 Laitetiedot

PÄÄVALIKKO » TYÖKALUT » LAITETIEDOT

Tässä valikossa näet seuraavat tiedot:

• Laitteen tunnus

• Nooditunnus (alla määritettyihin nooditunnuksiin liittyen, katso kohta Laitteen tunnisteet) 2 = virtalähde 6= langansyöttö ja kuljetus (moottorin piirilevy) 8 = ohjauspaneeli

• Ohjelmistoversio

LAITETIEDOT

Maskin-id Node-id Softwareversion

1.00A

2.00A

1.18A

 

SETTING WELD DATA UNIT

PERUUTA

0460 949 474

- 71 -

TILAUSNUMEROT

Ordering no. Denomination

0460 504 880 0460 949 470 0460 949 471 0460 949 472 0460 949 473 0460 949 474 0460 949 475 0460 949 476 0460 949 477 0460 949 478 0460 949 479 0460 949 480 0460 949 481 0460 949 482 0460 949 483

Control unit PEK Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL

Instruction manual HU 0460 949 484 0460 949 485 0460 949 486 0460 949 489 0460 949 490 0460 949 491 0460 949 492 0460 949 493

Instruction manual CZ

Instruction manual SK

Instruction manual RU

Instruction manual EE

Instruction manual LV

Instruction manual SI

Instruction manual LT

Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

0460 949 474

- 72 -

TILAUSNUMEROT

0460 949 474

- 73 -

ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00

http://manuals.esab.com

For contact information visit esab.com

ESAB A2, A6 PEK Control Panel Instruction manual [fi]

Specifications and Main Features

Frequently Asked Questions

User Manual

SISÄLLYSLUETTELO

1 JOHDANTO

1.1 Ohjauspaneeli

1.1.1 Näppäimet ja säätöpyörät

1.2 Ensimmäinen vaihe

1.2.1 Kielen valinta

1.2.2 Mittayksiköt

1.3 Näyttö

1.3.1 Näytön symbolit

1.4 Yleistä asetuksista

1.4.1 Numeroarvojen asetus

1.4.2 Asetus valmiiden vaihtoehtojen avulla

1.5 PERUUTA ja ENTER

2 VALIKOT

2.1 Päävalikko

2.1.1 Kokoonpano-valikko

2.1.2 Työkalut-valikko

2.1.3 Hitsausarvoasetukset-valikko

2.1.4 Mittausvalikko

2.1.5 Hitsausarvomuisti-valikko

2.1.6 Pikatoiminto-valikko

3 JAUHEKAARIHITSAUS (SAW)

3.1 Jauhekaarihitsauksen asetukset

4 MIG-/MAG-HITSAUS (GMAW)

4.1 Kaasukaarihitsauksen asetukset

5 KUONAHITSAUS

5.1 Kuonahitsauksen asetukset

6 HIILIKAARITALTTAUS

6.1 Hiilikaaritalttauksen asetukset

7 TOIMINTOJEN SELITYKSET

7.1 Vakiohitsausvirta (constant amperage, CA)

7.2 Vakiolangansyöttönopeus (constant wire feed, CW)

7.3 Vakiovirta (constant current, CC)

7.4 Langan/puikon koko

7.5 Kaarijännite

7.6 Langansyöttönopeus

7.7 ICE-langansyöttönopeus

7.8 ICE-langan käynnistysviive

7.9 Kuljetusnopeus

7.10 Hitsaussuunta

7.11 Vaihtovirran taajuus

7.12 Vaihtovirran tasapaino

7.13 Vaihtovirran poikkeama

7.14 Hitsausjauheen esivirtaus (SAW)

7.15 Kaasun esivirtaus (GMAW)

7.16 Käynnistyksen säätö

7.17 Ilman esivirtaus (hiilikaaritalttaus)

7.18 Käynnistystyyppi

7.19 Langan ryömintäkäynnistys

7.20 Käynnistysvaiheet

7.21 Enimmäistyhjäkäyntijännite (OCV)

7.22 Hitsausjauheen jälkivirtaus (SAW)

7.23 Kaasun jälkivirtaus (GMAW)

7.24 Ilman jälkivirtaus (hiilikaaritalttaus)

7.25 Kraatterintäyttö

7.26 Jälkipaloaika

7.27 Lopetusvaiheet

7.28 Dynaaminen säätö

7.29 Säätöparametrit

7.30 Asetusrajat

7.31 Mittausrajat

7.32 PEK-ohjausyksikkö erillisenä moottorin ohjauksena

8 MUISTIN HALLINTA

8.1 Ohjauspaneelin toiminta

8.2 Tallenna

8.3 Kutsu

8.4 Poista

8.5 Kopioi

8.6 Nimi

8.7 Muokkaa

9 KOKOONPANO-VALIKKO

9.1 Lukitustoiminto

9.1.1 Lukituksen tila

9.1.2 Aseta/vaihda lukituskoodi

9.2 Yleiset asetukset

9.2.1 Pikatoiminnon pikanäppäimet
