ESAB A2, A6 PEK Control Panel Instruction manual [lv]

A2, A6 PEK Control Panel

Lietošanas pamācība

0460 949 290 LV 20151222 Valid for: from program version 4.10A

SATURA RĀDĪTĀJS

1 IEVADS ................................................................................................................. 5

1.1 Vadības panelis .................................................................................................... 5

1.1.1 Taustiņi un grozāmslēdži.................................................................................... 6

1.2 Pirmā darbība ....................................................................................................... 7

1.2.1 Valodas izvēle ....................................................................................................7

1.2.2 Mērvienība .........................................................................................................9

1.3 Displejs ...............................................................................................................10

1.3.1 Simboli ekrānā ................................................................................................. 11

1.4 Vispārīga informācija par iestatījumiem .......................................................... 11

1.4.1 Skaitlisku vērtību iestatīšana............................................................................ 11

1.4.2 Iestatīšana, izmantojot norādītās alternatīvas.................................................. 11

1.5 IZIET un ENTER ..................................................................................................12

2 IZVĒLNES...........................................................................................................13

2.1 Galvenā izvēlne .................................................................................................. 13

2.1.1 Konfigurēšanas izvēlne ....................................................................................14

2.1.2 Instrumentu izvēlne ..........................................................................................14

2.1.3 Metināšanas datu iestatījumu izvēlne ..............................................................15

2.1.4 Mērījumu izvēlne ..............................................................................................16

2.1.5 Metināšanas datu atmiņas izvēlne ...................................................................17

2.1.6 Ātrā režīma izvēlne ..........................................................................................18

3 LOKA METINĀŠANA AR KUŠŅIEM .................................................................19

3.1 Iestatījumi loka metināšanai ar kušņiem .........................................................19

4 LOKA METINĀŠANA AR TĒRAUDA ELEKTRODU GĀZES VIDĒ ..................21

4.1 Iestatījumi loka metināšanai ar tērauda elektrodu gāzes vidē.......................21

5 GOUGING ........................................................................................................... 23

5.1 Iestatījumi grebšanai ......................................................................................... 23

6 FUNKCIJU SKAIDROJUMS............................................................................... 25

6.1 CA, nemainīgs strāvas stiprumu apmēros ......................................................25

6.2 CW - nemainīga stieples padeve ......................................................................25

6.3 CC, nemainīga strāva.........................................................................................25

6.4 Stieples / elektroda izmēri................................................................................. 25

6.5 Loka spriegums..................................................................................................25

6.6 Stieples padeves ātrums ...................................................................................25

6.7 Aukstas stieples padeves ātrums (ICE) ...........................................................25

6.8 Aukstas stieples padeves aizkave (ICE) ..........................................................25

6.9 Elektroda padeves ātrums ................................................................................ 26

6.10 Metināšanas virziens ......................................................................................... 26

6.11 AC frekvence ...................................................................................................... 26

6.12 AC līdzsvars........................................................................................................ 26

0460 949 290 © ESAB AB 2015

SATURA RĀDĪTĀJS

6.13 AC nobīde ........................................................................................................... 26

6.14 Kausējuma priekšplūsma (SAW) ......................................................................26

6.15 Gāzes priekšplūsma (GMAW) ...........................................................................26

6.16 Gaisa priekšplūsma (grebšana) ........................................................................26

6.17 Startēšanas tips ................................................................................................. 26

6.18 Stieples palēninātā startēšana..........................................................................27

6.19 Sākuma fāzes ..................................................................................................... 27

6.20 Maksimālais atvērtās ķēdes spriegums (OCV)................................................27

6.21 Kausējuma pēcplūsma (SAW)...........................................................................27

6.22 Gāzes pēcplūsma (GMAW)................................................................................28

6.23 Gaisa pēcplūsma (grebšana) ............................................................................28

6.24 Krātera piepildīšana........................................................................................... 28

6.25 Stieples atlaidināšanas laiks.............................................................................28

6.26 Beigu fāzes ......................................................................................................... 28

6.27 Dinamiskā regulēšana ....................................................................................... 28

6.28 Kontroles parametri ...........................................................................................29

6.29 Iestatījumu ierobežojumi ...................................................................................29

6.30 Mērījumu ierobežojumi ......................................................................................29

7 ATMIŅAS PĀRVALDĪBA....................................................................................30

7.1 Kontroles paneļa darbības veids......................................................................30

7.2 Glabāšana ...........................................................................................................31

7.3 Atsaukt ................................................................................................................32

7.4 Dzēšana............................................................................................................... 33

7.5 Kopēšana ............................................................................................................34

7.6 Nosaukuma piešķiršana ....................................................................................36

7.7 Rediģēšana .........................................................................................................37

8 KONFIGURĒŠANAS IZVĒLNE .......................................................................... 39

8.1 Bloķēšana ar kodu .............................................................................................39

8.1.1 Bloķēšanas koda statuss .................................................................................39

8.1.2 Bloķēšanas koda noteikšana/rediģēšana......................................................... 40

8.2 Vispārīgā konfigurēšana ................................................................................... 40

8.2.1 Ātrā režīma izvēles taustiņi ..............................................................................41

8.2.2 Kvalitātes datu žurnāls uz failu......................................................................... 42

8.2.3 Izvēles taustiņu konfigurācija ...........................................................................42

8.2.4 Automātiskas saglabāšanas režīms................................................................. 44

8.3 Iekārtas konfigurācija ........................................................................................ 44

8.3.1 Izstrādājuma kods ............................................................................................44

8.3.2 Stieples padeves ass .......................................................................................45

8.3.3 Aukstās stieples ass (ICE) ...............................................................................46

0460 949 290 © ESAB AB 2015

SATURA RĀDĪTĀJS

8.3.4 Elektroda padeves ass..................................................................................... 46

8.3.5 Ārējā ass ..........................................................................................................46

8.3.6 Tandēms LAF un TAF barošanas avotiem.......................................................47

8.3.7 Tandēms Aristo 1000 barošanas avotam......................................................... 50

8.3.8 Paralēlie barošanas avoti (attiecas tikai uz Aristo1000 barošanas

avotiem)........................................................................................................ 51

8.3.9 Ledus aukstā stieples padeve..........................................................................52

8.3.10 Polaritāte (attiecas tikai uz Aristo1000 barošanas avotu) ...............................54

8.3.11 Mezgla ID iestatījumi (attiecas tikai uz Aristo1000 barošanas

avotu) ...........................................................................................................54

8.3.12 Informācija par ierīci (attiecas tikai uz Aristo1000 barošanas avotu) ..............54

8.4 Kabeļu garumi (attiecas tikai uz LAF un TAF barošanas avotiem) ...............54

8.5 Apkope ................................................................................................................55

8.6 Mērīšanas vērtību filtrēšanas koeficients........................................................55

9 INSTRUMENTI....................................................................................................56

9.1 Notikuma apstrāde ............................................................................................ 56

9.1.1 Notikumu žurnāls (Event log) ...........................................................................56

9.1.2 Aktīvās kļūdas (Active errors) ..........................................................................57

9.1.3 Iekārtas ID........................................................................................................ 57

9.1.4 Kļūmju pārvaldības kodu apraksts ...................................................................58

9.2 Eksportēšana/importēšana ...............................................................................59

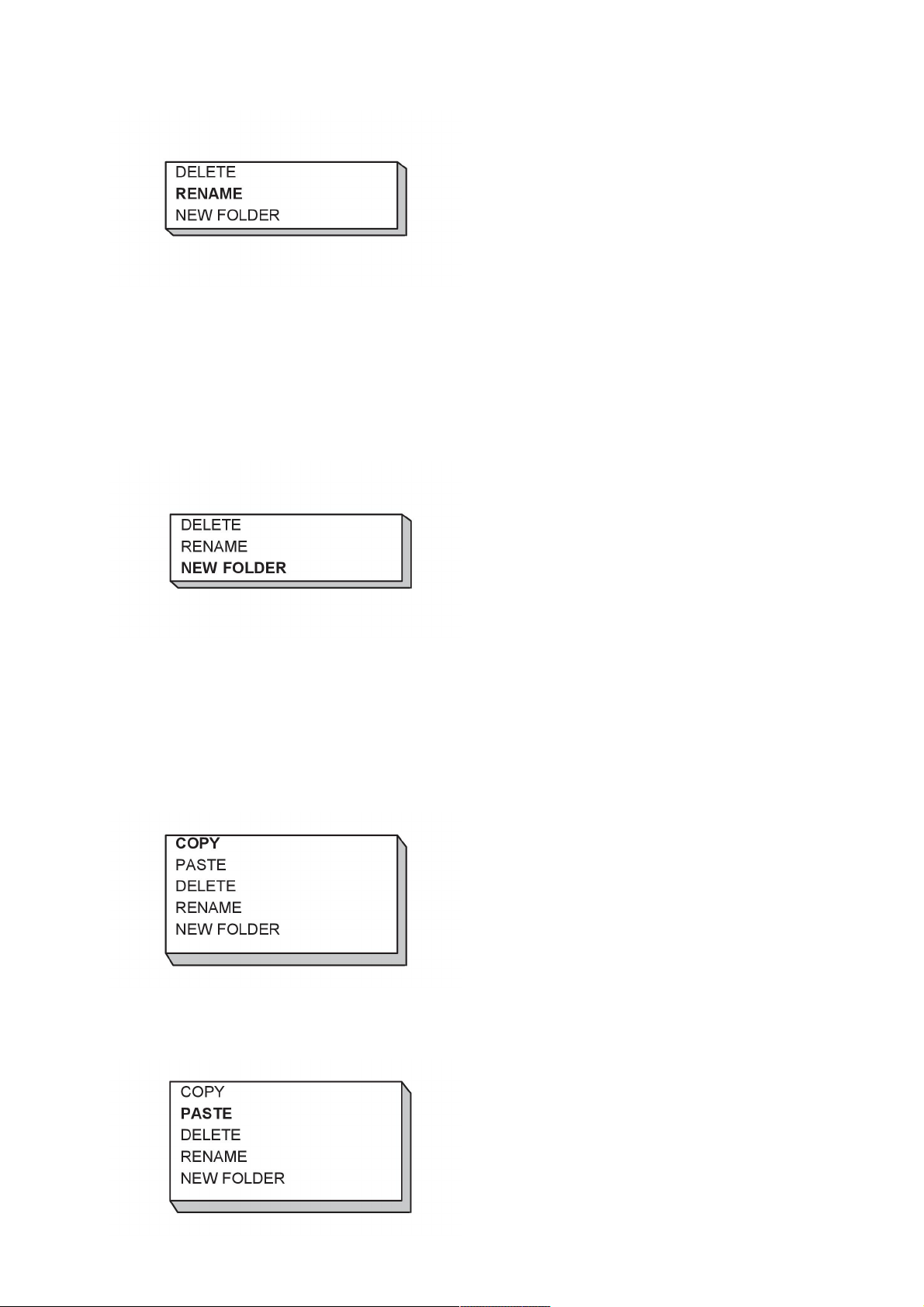

9.3 Failu pārvaldnieks.............................................................................................. 60

9.3.1 Faila/mapes dzēšana .......................................................................................61

9.3.2 Faila/mapes pārdēvēšana................................................................................ 61

9.3.3 Jaunas mapes izveidošana.............................................................................. 62

9.3.4 Failu kopēšana un ielīmēšana .........................................................................62

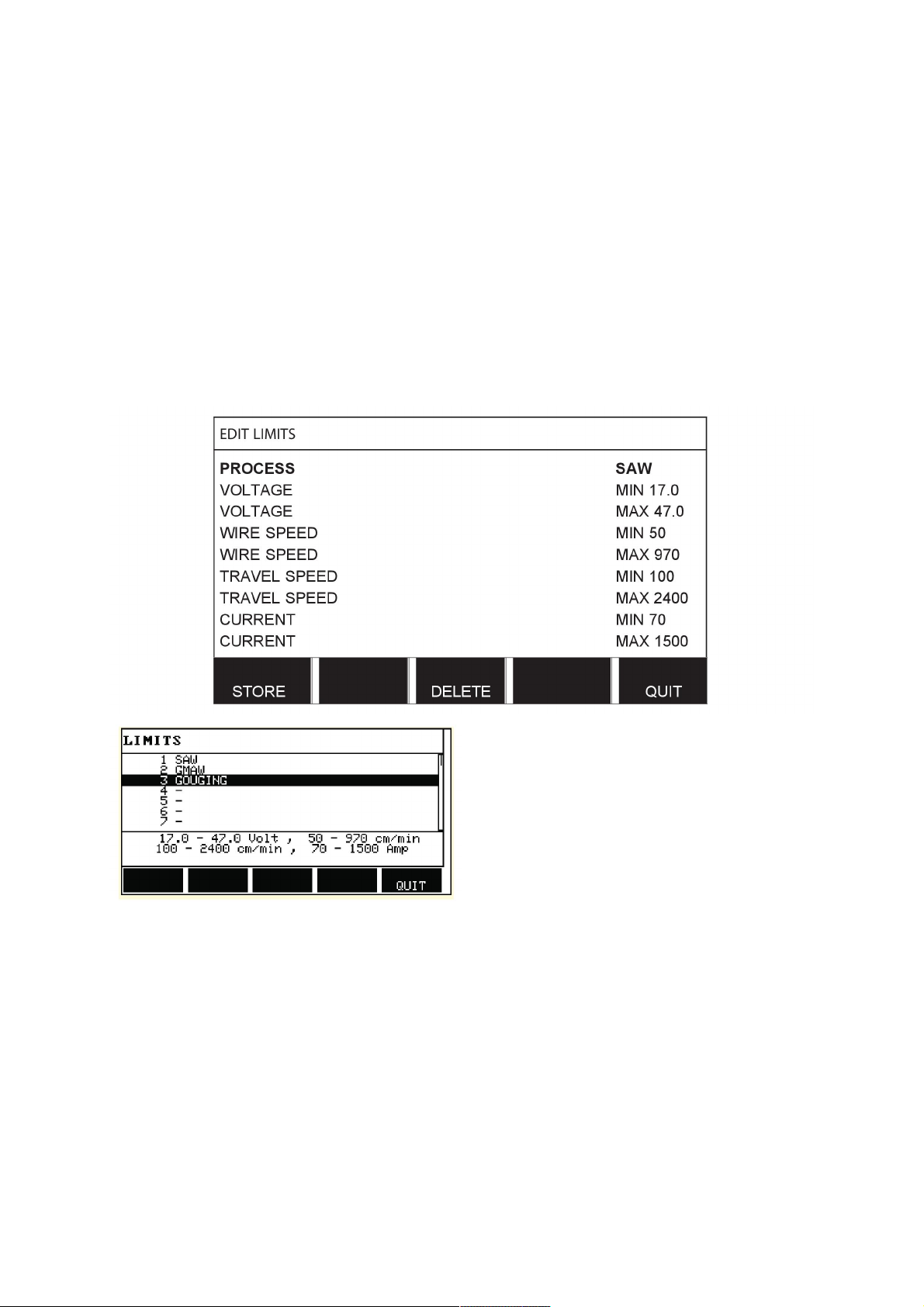

9.4 Iestatījumu ierobežojumu redaktors (Setting limit editor) .............................63

9.5 Mērījumu ierobežojumu redaktors (Measure limits editor) ............................64

9.6 Ražošanas statistika.......................................................................................... 65

9.7 Kvalitātes funkcijas............................................................................................ 65

9.7.1 Kvalitātes datu saglabāšana ............................................................................66

9.8 Kalendārs............................................................................................................ 67

9.9 Lietotāja konti..................................................................................................... 67

9.10 Ierīces informācija.............................................................................................. 69

IZVĒĻŅU STRUKTŪRA............................................................................................. 70

STIEPLES IZMĒRI .....................................................................................................75

PASŪTĪŠANAS NUMURI...........................................................................................76

Tiek paturētas tiesības bez brīdinājuma veikt izmaiņas specifikācijās.

0460 949 290 © ESAB AB 2015

1 IEVADS

Lai maksimāli efektīvi izmantotu metināšanas aprīkojumu, iesakām izlasīt šo lietošanas rokasgrāmatu.

Lai uzzinātu vispārīgu informāciju par ekspluatāciju, skatiet kontroles ierīces, automātiskās metināšanas iekārtas, kolonnu un izliču metināšanas iekārtas vai barošanas avota lietošanas rokasgrāmatu.

Teksts displejā ir pieejams šādās valodās: angļu, zviedru, somu, norvēģu, dāņu, vācu, franču, itāļu, holandiešu, spāņu, portugāļu, ungāru, poļu, amerikāņu angļu, čehu, ķīniešu un krievu.

1.1 Vadības panelis

1. Izvēlne

2. Grozāmslēdzis kursora pārvietošanai (novietošanas grozāmslēdzis)

3. ENTER

4. Zaļa indikatora lampiņa— izgaismojas, kad funkcija ir aktīva

5. Metināšanas sākšana

6. Metināšanas pārtraukšana

7. Grozāmslēdzis elektroda padeves ātruma iestatīšanai mērījumu izvēlnē un iestatīto vērtību palielināšanai vai samazināšanai citās izvēlnēs (iestatīšanas grozāmslēdzis)

8. Manuālās padeves kustība

9. Manuāla stieples padeve lejup

10. Grozāmslēdzis loka sprieguma iestatīšanai mērījumu izvēlnē un iestatīto vērtību palielināšanai vai samazināšanai citās izvēlnēs (iestatīšanas grozāmslēdzis)

11. Ātra kustība

12. Manuālās padeves kustība

13. Grozāmslēdzis metināšanas strāvas/stieples padeves ātruma iestatīšanai mērījumu izvēlnē un iestatīto vērtību palielināšanai vai samazināšanai citās izvēlnēs (iestatīšanas grozāmslēdzis)

14. Avārijas apturēšana

0460 949 290

- 5 -

1 IEVADS

15. Manuāla stieples padeve augšup

16. Izvēles taustiņi

17. Displejs

1.1.1 Taustiņi un grozāmslēdži

Izvēlne

Ar izvēlnes taustiņu vienmēr iespējams nokļūt attiecīgā procesa galvenajā izvēlnē:

ENTER Izmantojiet taustiņu ENTER, lai apstiprinātu izvēli.

Izvēles taustiņi Pieciem taustiņiem (S1–S5), kas atrodas zem displeja, ir dažādas funkcijas. Tie ir „izvēles”

taustiņi, proti, tiem var būt dažādas funkcijas atkarībā no tā, kāda izvēlne šobrīd ir atvērta. Šo taustiņu pašreizējo funkciju norāda teksts displeja apakšējā rindā. Kad funkcija ir aktīva, taustiņa izvēlnes tekstlodziņš kļūst balts.

Stieples padeve augšup Taustiņš stieples virziena maiņai bez loka sprieguma, piemēram, nomainot stieples spoli.

Stieple tiek padota, kamēr ir nospiesta poga.

Stieples padeve lejup Taustiņš stieples padevei bez loka sprieguma. Stieple tiek padota, kamēr ir nospiesta poga.

Padeves kustība Taustiņš padeves kustībai metināšanai virzienā, kura simbols ir norādīts uz metināšanas

iekārtas. Lai apturētu padeves kustību, nospiediet , vai .

0460 949 290

- 6 -

1 IEVADS

Padeves kustības laikā izgaismojas gaismas diode.

Padeves kustība Taustiņš padeves kustībai metināšanai virzienā, kura simbols ir norādīts uz metināšanas

iekārtas. Lai apturētu padeves kustību, nospiediet , vai . Padeves kustības laikā izgaismojas gaismas diode.

Metināšanas sākšana Taustiņš metināšanas sākšanai.

Metināšanas pārtraukšana Taustiņš metināšanas pārtraukšanai visām padeves kustībām un motoriem.

Novietošanas grozāmslēdzis

Augšējo grozāmslēdzi labajā pusē šajā lietošanas rokasgrāmatā sauc par novietošanas grozāmslēdzi, un to izmanto kursora novietošanai.

Iestatīšanas grozāmslēdzis

Trīs grozāmslēdžus, kas atrodas zem paneļa, šajā lietošanas rokasgrāmatā sauc par iestatīšanas grozāmslēdžiem, un tos izmanto, lai panelī mainītu iestatītās vērtības.

1.2 Pirmā darbība

1.2.1 Valodas izvēle

Pirmo reizi sākot iekārtas ekspluatāciju, parādās šāda izvēlne:

Piegādes laikā kontroles panelī ir iestatīta angļu valoda. Lai izvēlētos valodu, rīkojieties šādi:

Nospiediet izvēlni , lai piekļūtu galvenajai izvēlnei.

0460 949 290

- 7 -

1 IEVADS

Novietojiet kursoru rindā KONFIGURĀCIJA (CONFIGURATION), izmantojot novietošanas grozāmslēdzi.

Nospiediet ENTER , lai apstiprinātu izvēli. Novietojiet kursoru rindā VALODA (LANGUAGE). Nospiediet ENTER, lai displejā attēlotu

kontroles panelī pieejamo valodu sarakstu.

Novietojiet kursoru savas valodas rindā un nospiediet ENTER.

0460 949 290

- 8 -

1 IEVADS

1.2.2 Mērvienība

Piegādes laikā kontroles panelī ir iestatīta metriskā mērvienība. Lai izvēlētos citu mērvienību, rīkojieties šādi:

Nospiediet izvēlni , lai piekļūtu galvenajai izvēlnei. Novietojiet kursoru rindā KONFIGURĀCIJA (CONFIGURATION), izmantojot novietošanas

grozāmslēdzi.

Nospiediet ENTER , lai apstiprinātu izvēli.

Novietojiet kursoru rindā VISPĀRĪGA KONFIGURĀCIJA (GENERAL CONFIGURATION).

Nospiediet ENTER , lai apstiprinātu izvēli.

0460 949 290

- 9 -

1 IEVADS

Novietojiet kursoru rindā GARUMA MĒRVIENĪBA (UNIT OF LENGTH). Nospiediet ENTER, lai displejā attēlotu kontroles panelī pieejamo mērvienību sarakstu.

Novietojiet kursoru pareizās mērvienības rindā un nospiediet ENTER.

1.3 Displejs

Kursors

Kontroles paneļa kursors redzams kā melns laukums ap tekstu, atlasītajam tekstam paliekot baltam. Kursors lietošanas rokasgrāmatā ir attēlots treknrakstā.

Tekstlodziņi

Displeja apakšdaļā ir pieci lodziņi, kuros redzams teksts, kas norāda zem displeja esošo piecu izvēles taustiņu attiecīgā brīža funkciju.

0460 949 290

- 10 -

1 IEVADS

1.3.1 Simboli ekrānā

A Atlasītā metināšanas datu

kopa.

B Metināšanas virziens C Radusies kļūme, skatiet

“Notikuma apstrāde ”, lappuse56.

D Atsauktās atmiņas pozīcijas

numurs.

E Ritjosla - šajā izvēlnē

iespējams iegūt papildinformāciju.

Bultas

Ja rindai ir papildinformācija, to norāda melna bulta aiz teksta.

1.4 Vispārīga informācija par iestatījumiem

Ir trīs iestatījumu veidi:

• Skaitlisku vērtību iestatīšana

• Iestatīšana, izmantojot norādītās alternatīvas

• IESLĒGŠANAS/IZSLĒGŠANAS režīma iestatīšana

1.4.1 Skaitlisku vērtību iestatīšana

Iestatīšanas grozāmslēdžus izmanto, lai palielinātu vai samazinātu iestatītās vērtības, veicot skaitlisku vērtību iestatīšanu. Mērījumu izvēlnē izmanto grozāmslēdžus metināšanas strāvai / stieples padeves ātrumam, loka spriegumam vai padeves kustībai.

1.4.2 Iestatīšana, izmantojot norādītās alternatīvas

Dažus iestatījumus var veikt, izvēloties opciju no saraksta. Saraksta paraugs ir šāds:

Kursors ir novietots rindā SAW. Šajā stāvoklī nospiežot ENTER, tiek atlasīta SAW opcija. Ja tā vietā vēlaties citu opciju, novietojiet kursoru pareizajā rindā, ar novietošanas grozāmslēdzi ritinot uz augšu vai uz leju. Pēc tam nospiediet ievadīšanas taustiņu ENTER. Ja vēlaties iziet no saraksta, neveicot atlasīšanu, nospiediet IZIET (QUIT).

0460 949 290

- 11 -

1 IEVADS

1.5 IZIET un ENTER

Izvēles taustiņu, kas atrodas vistālāk labajā pusē, galvenokārt izmanto funkcijai IZIET (QUIT), lai gan dažkārt to izmanto arī citu funkciju izpildei.

• Nospiežot IZIET (QUIT), atgriezīsities iepriekšējā izvēlnē vai attēlā.

• Nospiežot ENTER, iespējams veikt izvēlnē vai sarakstā atlasītās izvēles izpildi.

Šajā rokasgrāmatā taustiņš tiek dēvēts par ENTER.

0460 949 290

- 12 -

2 IZVĒLNES

The control panel uses several different menus:

• Main menu

• Configuration menu

• Tools menu

• Weld data setting menu

• Measurements menu

• Weld data memory menu

• Fast mode menu

The menu trees are displayed in the "MENU STRUCTURE" appendix to this manual. During start-up, a start-up screen containing information about the current program version is displayed briefly.

Start-up screen

2.1 Galvenā izvēlne

GALVENAJĀ IZVĒLNĒ iespējams mainīt metināšanas procesu, stieples tipu, vadības metodi, stieples izmēru u. c.

Šajā izvēlnē iespējams piekļūt citām apakšizvēlnēm.

0460 949 290

- 13 -

2 IZVĒLNES

2.1.1 Konfigurēšanas izvēlne

Galvenā izvēlne → Konfigurēšana

Izvēlnē KONFIGURĒŠANA (CONFIGURATION) ir iespējams mainīt valodu, mainīt paroli, veikt vispārējo konfigurēšanu, veikt iekārtas regulējumus utt. Izvēlnei ir dažādi izskati, kas atkarīgs no atlasītā barošanas avota sadaļā Iekārtas konfigurēšana (Machine configuration).

2.1.2 Instrumentu izvēlne

Galvenā izvēlne → Instrumenti

Izvēlnē INSTRUMENTI (TOOLS) iespējams pārsūtīt failus, skatīt kvalitātes un ražošanas statistiku, kļūdu žurnālus u.c.

0460 949 290

- 14 -

2 IZVĒLNES

2.1.3 Metināšanas datu iestatījumu izvēlne

Galvenā izvēlne →

Metināšanas datu iestatījumu izvēlnē IESTATĪT (SET) iespējams mainīt dažādus metināšanas parametrus. Izvēlnes izskats mainās atkarībā no atlasītā metināšanas procesa.

Cits izvēlnes piemērs:

0460 949 290

- 15 -

2 IZVĒLNES

2.1.4 Mērījumu izvēlne

Galvenā izvēlne →

Izvēlnē MĒRĪJUMI (MEASURE) metināšanas laikā iespējams skatīt dažādu metināšanas parametru mērījumu vērtības.

• A 450 AMP— mērītā metināšanas strāva

• 30,0volti— mērītais loka spriegums

• 50cm/min— mērītais padeves ātrums

• 300cm/min— mērītais stieples padeves ātrums

• 30kJ/cm— attēlo enerģijas vērtību uz vienības garumu, kas iegūta, izmantojot

metināšanas strāvai, loka spriegumam un elektroda padeves ātrumam atlasītās vērtības

• 300cm/min— mērītais aukstas stieples padeves ātrums

Mērījumu vērtības paliek displejā arī pēc metināšanas pabeigšanas.

Iespējams pārvietoties dažādās izvēlnēs, nezaudējot mērījumu vērtības.

Iestatīšanas grozāmslēdžus var izmantot, lai mainītu metināšanas parametrus mērījumu displejā.

Ja iestatīto vērtību maina, neveicot metināšanu, mērījumu vērtība mainās uz nulli.

0460 949 290

- 16 -

2 IZVĒLNES

Aukstas stieples padeves aktivizēšanai izvēles taustiņš, ICE WF tiek aktivizēts; skatiet “Izvēles taustiņu konfigurācija”, lappuse42. Kad šis taustiņš ir nospiests, aukstas stieples padeves ātrums tiek mainīts, izmantojot kreiso grozāmslēdzi A. Ja izvēles taustiņš nav nospiests, iestatījumu grozāmslēdzis ietekmē strāvu A.

Mērījumu displejā var arī apskatīt iestatītās vērtības, ja ir aktivizēts izvēles taustiņš IESTATĪT VĒRTĪBAS (SET VALUES). Ja ir aktivizēts gan izvēles taustiņš AUKSTAS SP (COLD WF), gan arī IESTATĪT VĒRTĪBAS (SET VALUES), var mainīt iestatīto aukstas stieples padeves ātrumu. Informāciju par aktivizēšanu skatiet “Izvēles taustiņu konfigurācija”, lappuse42.

• 300cm/min— iestatītais aukstas stieples padeves ātrums

• 20,0volti— iestatītais loka spriegums

• 30 cm/min— iestatītais padeves ātrums

2.1.5 Metināšanas datu atmiņas izvēlne

Galvenā izvēlne →

Izvēlnē METINĀŠANAS DATU ATMIŅA (WELD DATA MEMORY) iespējams saglabāt, atsaukt, dzēst un kopēt dažādus iestatītus metināšanas datus. Metināšanas datu kopas var glabāt 255 dažādās atmiņas pozīcijās.

Papildinformācijai skatiet “ATMIŅAS PĀRVALDĪBA”, lappuse30.

0460 949 290

- 17 -

2 IZVĒLNES

2.1.6 Ātrā režīma izvēlne

Galvenā izvēlne →

Izvēlnē ĀTRAIS REŽĪMS (FAST MODE) izvēles taustiņus iespējams saistīt ar metināšanas datu atmiņas pozīcijām. Šos iestatījumus var veikt konfigurēšanas izvēlnē. Atlasītās atmiņas pozīcijas numurs redzams augšējā labajā stūrī.

Papildinformācijai skatiet “Ātrā režīma izvēles taustiņi”, lappuse41.

0460 949 290

- 18 -

3 LOKA METINĀŠANA AR KUŠŅIEM

Galvenā izvēlne -> Process

Loka metināšanas ar kušņiem (SAW) laikā loks kausē nepārtraukti padoto stiepli. Metināšanas laukumu aizsargā kausējums.

Ja tiek atlasīts SAW process, iespējams izvēlēties vienu no divām vadības metodēm, ar novietošanas grozāmslēdzi atzīmējot METODE (METHOD) un nospiežot ENTER. Izvēlieties starp AC vai DC.

Ja tiek atlasīts SAW process, iespējams izvēlēties vienu no trim vadības metodēm, ar novietošanas grozāmslēdzi atzīmējot REGULĒŠANAS TIPS (REGULATION TYPE) un nospiežot ENTER. Izvēlieties nemainīgu metināšanas strāvu CA vai nemainīgu stieples padevi CW, vai nemainīgu strāvu CC (CCattiecas tikai uz Aristo1000); skatiet paskaidrojumus “CA, nemainīgs strāvas stiprumu apmēros”, lappuse25, “CW - nemainīga stieples padeve”, lappuse25 un “CC, nemainīga strāva”, lappuse25.

Ja ir izvēlēta ledus aukstā stieples padeve, skatiet “Ledus aukstā stieples padeve”, lappuse 52, atlasīt var tikai regulēšanas tipa CW.

3.1 Iestatījumi loka metināšanai ar kušņiem

Iestatījumi Iestatījumu diapazons Soļos Vērtība pēc

atiestatīšana s

Loka spriegums

Metināšanas strāva1)(CA) Stieples padeves ātrums1)(CW) Nemainīga strāva

1) 3)

(CC)

Aukstas stieples padeves ātrums1)(CW)

14 – 50 V 0,1V (1V) 30 V 0 – 3200 A 1 A 400 A 0 - 2500 cm/min 1 cm/min 300 cm/min 0 – 3200 A 1 A 400 A 0 - 2500 cm/min 1 cm/min 300 cm/min

Aukstas stieples padeves

0 – 99,0 s 0,1 s 2,5 s

aizkave1)(CW) Elektroda padeves ātrums* 0 - 200 cm/min 1 cm/min 50 cm/min Metināšanas virziens ▲-■ - ■ AC frekvence 10 – 100 Hz 1 50 Hz AC līdzsvars 25 - 75% 1 50% AC nobīde -300 - +300 A/-10 - +10 V 1 A / 0,1 V 0

Startēšanas dati

Kausējuma priekšplūsma 0 – 99,0 s 0,1 s 0 s

0460 949 290

- 19 -

3 LOKA METINĀŠANA AR KUŠŅIEM

Iestatījumi Iestatījumu diapazons Soļos Vērtība pēc

atiestatīšana s

Startēšanas tips Tiešā vai skrāpējošā - Tiešā Stieples palēninātā startēšana Automātisks vai iestatīts

- Automātisks

ātrums

Stieples palēninātās

0 - 1000 cm/min 1 cm/min 20 cm/min

startēšanas ātrums Sākuma fāzes IZSL. vai IESL. - IZSL. Atvērtas ķēdes spriegums IZSL. vai IESL. - IZSL. Maksimālais atvērtās ķēdes

5 – 60 V 0,1 V 50 V

spriegums Beigu dati

Kausējuma pēcplūsma 0 – 99,0 s 0,1 s 0 s Krātera piepildīšana IZSL. vai IESL. - IZSL. Krātera piepildīšanas laiks 0 – 10 s 0,01 s 1 s Stieples atlaidināšanas laiks 0 – 10 s 0,01 s 1 s Beigu fāzes IZSL. vai IESL. - IZSL. Kontroles parametri Dinamika Automātiskas vai iestatītas

- Automātisks

vērtības

Induktivitāte Automātiskas vai iestatītas

- Automātisks

vērtības Iestatījumu ierobežojumi - - Mērījumu ierobežojumi - - -

Iestatījumu diapazons ir atkarīgs no izmantotā izstrādājuma.

Izvēlnē ir redzami iestatījumi, kas pieder atlasītajam regulēšanas tipam.

Attiecas tikai uz Aristo1000 barošanas avotiem

0460 949 290

- 20 -

4 LOKA METINĀŠANA AR TĒRAUDA ELEKTRODU GĀZES VIDĒ

4 LOKA METINĀŠANA AR TĒRAUDA ELEKTRODU

GĀZES VIDĒ

Process ir pieejams noteiktiem iekārtu tipiem.

Galvenā izvēlne → Process

Loka metināšanā ar tērauda elektrodu gāzes vidē (GMAW) loks kausē nepārtraukti padoto stiepli. Metināšanas laukumu aizsargā ekranējošā gāze.

Ja tiek atlasīts loka metināšanas process ar tērauda elektrodu gāzes vidē (GMAW), iespējams izvēlēties vienu no divām vadības metodēm, ar novietošanas grozāmslēdzi atzīmējot REGULĒŠANAS TIPS (REGULATION TYPE) un nospiežot ENTER. Izvēlieties nemainīgu strāvas stiprumu apmēros CA vai nemainīgu stieples padevi CW; skatiet paskaidrojumu “CA, nemainīgs strāvas stiprumu apmēros”, lappuse25 un “CW - nemainīga stieples padeve”, lappuse25.

4.1 Iestatījumi loka metināšanai ar tērauda elektrodu gāzes vidē

Iestatījumi Iestatījumu diapazons Soļos Vērtība pēc

atiestatīšana s

Loka spriegums* 14 – 50 V 0,1V (1V) 30 V Metināšanas strāva* (CA) 0 – 3200 A 1 A 400 A Stieples padeves ātrums* (CW) 0 - 2500 cm/min 1 cm/min 300 cm/min Elektroda padeves ātrums* 0 - 200 cm/min 1 cm/min 50 cm/min Metināšanas virziens ▲-■ - ■ Startēšanas dati Gāzes priekšplūsma 0 – 99,0 s 0,1 s 2,0 s Startēšanas tips Tiešā vai skrāpējošā - Tiešā Stieples palēninātā startēšana Automātisks vai iestatīts

ātrums Stieples palēninātās

startēšanas ātrums Sākuma fāzes IZSL. vai IESL. - IZSL. Atvērtas ķēdes spriegums IZSL. vai IESL. - IZSL.

0 - 1000 cm/min 1 cm/min 20 cm/min

- Automātisks

Maksimālais atvērtās ķēdes spriegums

Beigu dati Gāzes pēcplūsma 0 – 99,0 s 0,1 s 2,0 s

0460 949 290

5 – 60 V 0,1 V 50 V

- 21 -

4 LOKA METINĀŠANA AR TĒRAUDA ELEKTRODU GĀZES VIDĒ

Iestatījumi Iestatījumu diapazons Soļos Vērtība pēc

atiestatīšana s

Krātera piepildīšana IZSL. vai IESL. - IZSL. Krātera piepildīšanas laiks 0 – 10 s 0,01 s 1 s Stieples atlaidināšanas laiks 0 – 10 s 0,01 s 1 s Beigu fāzes IZSL. vai IESL. - IZSL. Dinamiskā regulēšana Automātiska vai iestatīta

- Automātisks

vērtība Iestatījumu ierobežojumi - - Mērījumu ierobežojumi - - -

*) Iestatījumu diapazons ir atkarīgs no izmantotā izstrādājuma.

0460 949 290

- 22 -

5 GOUGING

Process ir pieejams noteiktiem iekārtu tipiem.

Galvenā izvēlne → Process

Lai veiktu loka-gaisa grebšanu, izmanto speciālu elektrodu, kas sastāv no oglekļa stieņa ar vara apvalku.

Loks veidojas starp oglekļa stieni un sagatavi, izkausējot materiālu. Lai aizpūstu izkusušo materiālu, tiek piegādāts gaiss.

Ja tiek atlasīts GOUGING (GREBŠANAS) process, iespējams izvēlēties vienu no divām vadības metodēm, ar novietošanas grozāmslēdzi atzīmējot REGULĒŠANAS TIPS (REGULATION TYPE) un nospiežot ENTER. Izvēlieties nemainīgu strāvas stiprumu apmēros CA vai nemainīgu stieples padevi CW; skatiet paskaidrojumu “CA, nemainīgs strāvas stiprumu apmēros”, lappuse25 un “CW - nemainīga stieples padeve”, lappuse

25.

5.1 Iestatījumi grebšanai

Iestatījumi Iestatījumu diapazons Soļos Vērtība pēc

atiestatīšana s

Loka spriegums* 14 – 50 V 0,1V (1V) 30 V Metināšanas strāva* (CA) 0 – 3200 A 1 A 400 A Stieples padeves ātrums* (CW) 0 - 2500 cm/min 1 cm/min 300 cm/min Elektroda padeves ātrums* 0 - 200 cm/min 1 cm/min 40 cm/min Metināšanas virziens ▲-■ - ■ Startēšanas dati Gaisa priekšplūsma 0 – 99,0 s 0,1 s 0 s Startēšanas tips Tiešā vai skrāpējošā - Tiešā Stieples palēninātā startēšana Automātisks vai iestatīts

ātrums Stieples palēninātās

startēšanas ātrums Sākuma fāzes IZSL. vai IESL. - IZSL. Atvērtas ķēdes spriegums IZSL. vai IESL. - IZSL.

0 - 1000 cm/min 1 cm/min 20 cm/min

- Automātisks

Maksimālais atvērtās ķēdes spriegums

Beigu dati

0460 949 290

5 – 60 V 0,1 V 50 V

- 23 -

5 GOUGING

Iestatījumi Iestatījumu diapazons Soļos Vērtība pēc

atiestatīšana s

Gaisa pēcplūsma 0 – 99,0 s 0,1 s 0 s Krātera piepildīšana IZSL. vai IESL. - IZSL. Krātera piepildīšanas laiks 0 – 10 s 0,01 s 1 s Stieples atlaidināšanas laiks 0 – 10 s 0,01 s 1 s Beigu fāzes IZSL. vai IESL. - IZSL. Dinamiskā regulēšana Automātiska vai iestatīta

- Automātisks

vērtība Iestatījumu ierobežojumi - - Mērījumu ierobežojumi - - -

*) Iestatījumu diapazons ir atkarīgs no izmantotā izstrādājuma.

0460 949 290

- 24 -

6 FUNKCIJU SKAIDROJUMS

6.1 CA, nemainīgs strāvas stiprumu apmēros

Stieples padevi kontrolē barošanas avots, nodrošinot nemainīgu strāvas stiprumu ampēros.

• Nemainīgu strāvas vērtību var atlasīt galvenajā izvēlnē.

6.2 CW - nemainīga stieples padeve

Metināšanas strāvu rada atlasītais stieples padeves ātrums.

• Nemainīgu stieples padevi var atlasīt galvenajā izvēlnē.

6.3 CC, nemainīga strāva

(Attiecas tikai uz Aristo1000 barošanas avotu) Spriegums tiek mainīts, lai varētu iegūt nemainīgu metināšanas strāvu.

• Nemainīgu strāvas vērtību var atlasīt galvenajā izvēlnē. Lielāks vada padeves ātrums rada lielāku metināšanas strāvu.

6.4 Stieples / elektroda izmēri

Tabulā 68.lpp. redzami stieples/elektrodu izmēri, ko var izvēlēties. Atlasītajam izmēram ir liela nozīme startēšanas procedūrā un krātera piepildīšanā. Ja metina

ar tāda izmēra stiepli, kas nav norādīta tabulā, izvēlieties tādu, kuras izmērs ir vistuvākais sarakstā norādītajam.

• Stieples/elektroda izmēru var atlasīt galvenajā izvēlnē.

6.5 Loka spriegums

Augstāks loka spriegums palielina elektriskā loka garumu un rada karstāku un platāku metināšanas laukumu.

• Loka spriegumu var iestatīt mērījumu displejā, metināšanas datu iestatījumu izvēlnē vai ātrā režīma izvēlnē.

6.6 Stieples padeves ātrums

Šeit var noregulēt nepieciešamo materiāla stieples padeves ātrumu centimetros minūtē. Lielāks vada padeves ātrums rada lielāku metināšanas strāvu.

• Stieples padeves ātrumu var iestatīt mērījumu displejā, metināšanas datu iestatījumu izvēlnē vai ātrā režīma izvēlnē.

6.7 Aukstas stieples padeves ātrums (ICE)

Aukstas stieples padeves ātrumu izmanto, lai iestatītu padeves ātrumu (cm/min) aukstai stieplei.

• Aukstas stieples padeves ātrumu var iestatīt mērījumu displejā, metināšanas datu iestatījumu izvēlnē vai ātrā režīma izvēlnē.

6.8 Aukstas stieples padeves aizkave (ICE)

Aukstas stieples padeves aizkavi izmanto, lai norādītu, cik ilgi (s) pēc metināšanas sākšanas jāsāk aukstas stieples padeve.

0460 949 290

- 25 -

6 FUNKCIJU SKAIDROJUMS

• Aukstas stieples padeves aizkavi iestata metināšanas datu iestatījumu izvēlnē.

6.9 Elektroda padeves ātrums

Elektroda padeves ātrums norāda nepieciešamo ātrumu (cm/min), kādā pārvietosies kolonnu un izliču metināmās iekārtas vai ratiņi.

• Elektroda padeves ātrumu var iestatīt mērījumu displejā, metināšanas datu iestatījumu izvēlnē vai ātrā režīma izvēlnē.

6.10 Metināšanas virziens

Padeves kustība tajā virzienā, kuru norāda simbols.

• Metināšanas virzienu var iestatīt metināšanas datu iestatījumu izvēlnē.

6.11 AC frekvence

(Attiecas tikai uz Aristo1000 barošanas avotu) AC frekvence norāda svārstību skaitu sekundē nulles līmenī.

• AC frekvenci var atlasīt metināšanas datu iestatījumu izvēlnē.

6.12 AC līdzsvars

(Attiecas tikai uz Aristo1000 barošanas avotu) AC līdzsvars ir relācija starp pozitīvo (+) un negatīvo (-) pulsu. Iestatītā vērtība norāda tā

perioda procentuālo lielumu, kas ir pozitīvs.

• AC līdzsvaru var atlasīt metināšanas datu iestatījumu izvēlnē.

6.13 AC nobīde

(Attiecas tikai uz Aristo1000 barošanas avotu) Ar AC nobīdi AC līmenis tiek nobīdīts pozitīvi vai negatīvi relācijā pret nulles līmeni.

• AC nobīdi var atlasīt metināšanas datu iestatījumu izvēlnē.

6.14 Kausējuma priekšplūsma (SAW)

Kontrolē, cik ilgi pirms loka aizdegšanas plūst kausējums.

• Kausējuma priekšplūsmu var iestatīt metināšanas datu iestatījumu izvēlnē pie startēšanas datiem.

6.15 Gāzes priekšplūsma (GMAW)

Kontrolē, cik ilgi pirms loka aizdegšanas plūst ekranējošā gāze.

• Gāzes priekšplūsmu var iestatīt metināšanas datu iestatījumu izvēlnē sākuma datos.

6.16 Gaisa priekšplūsma (grebšana)

Kontrolē, cik ilgi pirms loka aizdegšanas plūst gaiss.

• Gaisa priekšplūsmu var iestatīt metināšanas datu iestatījumu izvēlnē sākuma datos.

6.17 Startēšanas tips

Startēšanas tipam ir divas opcijas:

0460 949 290

- 26 -

6 FUNKCIJU SKAIDROJUMS

• Tiešā startēšana - elektroda padeves ātrums aktivizējas, kad loks aizdegas.

• Skrāpējošā startēšana - elektroda padeves ātrums aktivizējas tajā brīdī, kad sākas stieples padeve.

• Startēšanas tipu var iestatīt metināšanas datu iestatījumu izvēlnē pie startēšanas datiem.

6.18 Stieples palēninātā startēšana

Stieples palēnināto startēšanu izmanto, lai iestatītu vēlamo palēnināto ātrumu elektroda padeves motoram startēšanas laikā.

Piemēram, ja izvēlnē ir iestatīts 50, iegūst palēnināto ātrumu 50 cm/min. Iepriekšiestatīta vērtība „AUTO” iestata palēninātās startēšanas ātrumu, ko aprēķina no

iestatītajām vērtībām.

• Stieples palēninātās startēšanas ātrumu var iestatīt metināšanas datu iestatījumu izvēlnē pie startēšanas datiem.

6.19 Sākuma fāzes

Metinot ar īpašu stiepli vai īpašu materiālu, var būt nepieciešams izveidot savu startēšanas secību. Startēšanas secība var ietekmēt metināšanas laukuma izskatu.

Ja ir ieslēgta startēšanas 1. fāze (Start phase1 ON), iespējams iestatīt šādas vērtības

• Laiks - s Metināšanas laiks 1. fāzē

• Loka spriegums - % Iestatītā loka sprieguma procentuālā

attiecība

• Stieples padeve - % Iestatītā stieples padeves ātruma

procentuālā attiecība

• Metināšanas strāva - % Iestatītās metināšanas strāvas

procentuālā attiecība

• Elektroda padeves ātrums - % Iestatītās elektroda padeves ātruma

procentuālā attiecība

• Sākuma fāzes var iestatīt metināšanas datu iestatījumu izvēlnē pie startēšanas datiem.

Ja ir ieslēgta startēšanas 2. fāze (Start phase2 ON), iespējams iestatīt šādas vērtības

• Laiks - s Metināšanas laiks 2. fāzē

• Loka spriegums - % Iestatītā loka sprieguma procentuālā

attiecība

• Stieples padeve - % Iestatītā stieples padeves ātruma

procentuālā attiecība

• Metināšanas strāva - % Iestatītās metināšanas strāvas

procentuālā attiecība

• Elektroda padeves ātrums - % Iestatītās elektroda padeves ātruma

procentuālā attiecība

6.20 Maksimālais atvērtās ķēdes spriegums (OCV)

IESL. (ON) nozīmē, ka var iestatīt OCV. IZSL. (OFF) nozīmē, ka OCV ir iestatīts metināšanas spriegumam noteiktajā vērtībā.

• OCV var iestatīt metināšanas datu iestatījumu izvēlnē pie startēšanas datiem.

6.21 Kausējuma pēcplūsma (SAW)

Kontrolē, cik ilgi kausējums plūst pēc loka nodzišanas.

• Kausējuma pēcplūsmu var iestatīt metināšanas datu iestatījumu izvēlnē pie beigu datiem.

0460 949 290

- 27 -

6 FUNKCIJU SKAIDROJUMS

6.22 Gāzes pēcplūsma (GMAW)

Šādi tiek kontrolēts, cik ilgi ekranējošā gāze plūst pēc loka nodzišanas.

• Gāzes pēcplūsmu var iestatīt metināšanas datu iestatījumu izvēlnē beigu datos.

6.23 Gaisa pēcplūsma (grebšana)

Kontrolē, cik ilgi gaiss plūst pēc loka nodzišanas.

• Gaisa pēcplūsmu var iestatīt metināšanas datu iestatījumu izvēlnē beigu datos.

6.24 Krātera piepildīšana

Krātera piepildīšanas funkcija, pabeidzot metināšanu, ļauj kontrolēti samazināt metināšanas laukuma karstumu un izmēru. Tas ļauj vieglāk novērst poru, termālo plaisu un krāteru veidošanos metināšanas šuvē.

• Krātera piepildīšanu var iestatīt metināšanas datu iestatījumu izvēlnē pie beigu datiem.

6.25 Stieples atlaidināšanas laiks

Stieples atlaidināšanas laiks ir laika periods starp brīdi, kad sāk lūzt stieple, un brīdi, kad barošanas avots izslēdz loka spriegumu. Pārāk īss stieples atlaidināšanas laiks izraisa gara stieples gabala izvirzīšanos pēc metināšanas beigām, radot risku, ka stieple var iesprūst atdzišanas laukumā. Pārāk ilgs stieples atlaidināšanas laiks rada pārāk īsu stieples izvirzījumu, un tādējādi paaugstinās elektriskā lokizlādes risks pa metināšanas uzgali.

• Atlaidināšanas laiku var iestatīt metināšanas datu iestatījumu izvēlnē beigu datos.

6.26 Beigu fāzes

Beigu fāzes galvenokārt izmanto, lai iestatītu krātera piepildīšanu.

Ja ir ieslēgta beigu 1. fāze (Stop phase1 ON), iespējams iestatīt šādas vērtības

• Laiks - s Metināšanas laiks 1. fāzē

• Loka spriegums - % Iestatītā loka sprieguma procentuālā

attiecība

• Stieples padeve - % Iestatītā stieples padeves ātruma

procentuālā attiecība

• Metināšanas strāva - % Iestatītās metināšanas strāvas

procentuālā attiecība

• Elektroda padeves ātrums - % Iestatītās elektroda padeves ātruma

procentuālā attiecība

Ja ir ieslēgta beigu 2. fāze (Stop phase2 ON), iespējams iestatīt šādas vērtības

• Laiks - s Metināšanas laiks 2. fāzē

• Loka spriegums - % Iestatītā loka sprieguma procentuālā

attiecība

• Stieples padeve - % Iestatītā stieples padeves ātruma

procentuālā attiecība

• Metināšanas strāva - % Iestatītās metināšanas strāvas

procentuālā attiecība

• Elektroda padeves ātrums - % Iestatītās elektroda padeves ātruma

procentuālā attiecība

• Beigu fāzes var iestatīt metināšanas datu iestatījumu izvēlnē beigu datiem.

6.27 Dinamiskā regulēšana

Dinamiskās regulēšanas funkcija ir paredzēta metināšanai ar vairākiem elektrodiem, un ar to var mainīt barošanas avota raksturlielumus. Barošanas avota raksturlielumus aprēķina, izmantojot iestatītos stieples datus.

0460 949 290

- 28 -

6 FUNKCIJU SKAIDROJUMS

• Dinamisko regulēšanu var atlasīt metināšanas datu iestatījumu izvēlnē.

6.28 Kontroles parametri

Dažās lietojumprogrammās tiek parādīta funkcija Kontroles parametri (Control parameters), nevis funkcija Dinamiskā kontrole (Dynamic control). Kontroles parametros pieejami divi iestatījumi:

• Dynamics (Dinamika) - ietekmē dinamikas raksturlielumus;

• Inductance (Induktivitāte) - lielākas vērtības rada platāku metināšanas laukumu un mazāk dzirksteļu. Zemākas vērtības rada stabilāku, koncentrētāku elektrisko loku un spalgāku skaņu.

• Kontroles parametrus var atlasīt metināšanas datu iestatījumu izvēlnē.

6.29 Iestatījumu ierobežojumi

Lai uzzinātu vairāk par iestatījumu ierobežojumiem, skatiet “Iestatījumu ierobežojumu redaktors (Setting limit editor)”, lappuse63.

6.30 Mērījumu ierobežojumi

Lai uzzinātu vairāk par mērījumu parametriem, skatiet “Mērījumu ierobežojumu redaktors (Measure limits editor)”, lappuse64.

0460 949 290

- 29 -

7 ATMIŅAS PĀRVALDĪBA

7.1 Kontroles paneļa darbības veids

Vadības panelī ietilpst divi bloki: darba atmiņa un metināšanas datu atmiņa.

Glabāšana

Darba atmiņa

Darba atmiņā tiek izveidota pilnīga metināšanas datu iestatījumu kopa, ko var saglabāt metināšanas datu atmiņā.

Metināšanas laikā procesu vienmēr kontrolē darba atmiņas saturā esošā informācija. Tādēļ ir iespējams atsaukt metināšanas datu kopu no metināšanas datu atmiņas uz darba atmiņu.

Ievērojiet, ka darba atmiņā vienmēr ir pēdējie iestatītie metināšanas datu iestatījumi. Tos var atsaukt no metināšanas datu atmiņas vai individuāli mainītajiem iestatījumiem. Darba atmiņa nekad nav tukša vai atiestatīta.

Galvenā izvēlne → ATMIŅA → Metināšanas datu atmiņa

Atsaukt

Metināšanas datu atmiņa

Vadības panelī iespējams saglabāt līdz 255metināšanas datu kopām. Katrai kopai tiek piešķirts skaitlis no 1 līdz 255.

Datu kopas iespējams arī dzēst, kopēt, mainīt un piešķirt tām nosaukumu, kā arī metināšanas datu kopu var atsaukt darba atmiņā.

0460 949 290

- 30 -

7 ATMIŅAS PĀRVALDĪBA

7.2 Glabāšana

Ja metināšanas datu atmiņa ir tukša, displejā redzams šāds ekrāns. Metināšanas datu komplekta saglabāšana. Tam tiks piešķirta 5.atmiņas pozīcija. Nospiediet

SAGLABĀT (STORE). Tiek parādīta 1. pozīcija. Pagrieziet vienu no iestatīšanas grozāmslēdžiem, līdz sasniedzat

5.pozīciju. Nospiediet SAGLABĀT (STORE).

Displejā parādās šāds ekrāns. Metināšanas datu kopa ir saglabāta ar 5. numuru.

Daļa no 5. datu kopas informācijas ir redzama displeja apakšdaļā.

0460 949 290

- 31 -

7 ATMIŅAS PĀRVALDĪBA

Ja atlasītajā atrašanās vietā jau ir saglabāta datu kopa, tiks attēlots jautājums, vai vēlaties pārrakstīt šo kopu. Nospiediet JĀ (YES) vai NĒ (NO).

Izmantojot NĒ (NO), atgriezieties atmiņas izvēlnē.

7.3 Atsaukt

Mēs atsauksim saglabāto datu kopu: Ar novietošanas grozāmslēdzi atzīmējiet rindu. Nospiediet ATSAUKT (RECALL).

0460 949 290

- 32 -

7 ATMIŅAS PĀRVALDĪBA

Nospiediet JĀ (YES), lai apstiprinātu, ka vēlaties atsaukt 5.datu kopu.

Ikona mērījumu displeja augšējā stūrī pa labi attēlo atsauktās atmiņas pozīcijas numuru.

7.4 Dzēšana

No atmiņas izvēlnes iespējams dzēst vienu vai vairākas datu kopas. Datu kopas dzēšana. Atlasiet datu kopu. Nospiediet DZĒST (DELETE).

0460 949 290

- 33 -

7 ATMIŅAS PĀRVALDĪBA

Nospiediet JĀ (YES), lai apstiprinātu, ka vēlaties dzēst.

7.5 Kopēšana

Lai pārkopētu metināšanas datu informāciju jaunā atmiņas pozīcijā, rīkojieties šādi. Nospiediet izvēlni 2. FUNKCIJA

0460 949 290

- 34 -

7 ATMIŅAS PĀRVALDĪBA

Atlasiet atmiņas pozīciju, ko vēlaties kopēt, un nospiediet KOPĒT (COPY).

Tagad pārkopēsim 5. atmiņas pozīcijas informāciju 50. pozīcijā.

Atlasiet 1.atmiņas pozīciju un, izmantojot vienu no iestatīšanas grozāmslēdžiem, ritiniet līdz izvēlētajai atmiņas pozīcijai, šajā gadījumā 50.atmiņas pozīcijai. Nospiediet JĀ (YES).

Metināšanas dati ar 5. numuru ir pārkopēti 50. atmiņas pozīcijā.

0460 949 290

- 35 -

7 ATMIŅAS PĀRVALDĪBA

7.6 Nosaukuma piešķiršana

Lai saglabāto datu kopai piešķirtu nosaukumu, rīkojieties šādi. Nospiediet izvēlni 2. FUNKCIJA Atlasiet atmiņas pozīciju, ko vēlaties pārdēvēt, un

nospiediet PĀRDĒVĒT (RENAME).

Šeit iespējams piekļūt tastatūrai, ko izmanto šādi:

• Novietojiet kursoru uz vēlamās tastatūras rakstzīmes, izmantojot bultiņas un novietošanas grozāmslēdzi. Nospiediet PABEIGT (DONE). Šādi var ievadīt pilnu teksta virkni ar maks. 40 rakstzīmēm.

• Nospiediet PABEIGT (DONE), lai saglabātu. Jūsu nosaukto alternatīvu tagad var redzēt sarakstā.

0460 949 290

- 36 -

7 ATMIŅAS PĀRVALDĪBA

7.7 Rediģēšana

Lai rediģētu metināšanas datu informāciju, rīkojieties šādi. Nospiediet izvēlni 2. FUNKCIJA Atlasiet atmiņas pozīciju, ko vēlaties rediģēt, un nospiediet

izvēlni REDIĢĒT (EDIT).

Būs redzama daļa no galvenās izvēlnes; izvēlnē būs redzams simbols , kas nozīmē, ka atrodaties rediģēšanas režīmā.

Nospiediet IESTATĪT (SET) un veiciet nepieciešamās izmaiņas. 7

0460 949 290

- 37 -

7 ATMIŅAS PĀRVALDĪBA

Parādās šāda izvēlne. Šajā piemērā mēs mainīsim metināšanas strāvas stiprumu no 400 A uz 500 A. Atlasiet metināšanas strāvu un ritiniet līdz 500, izmantojot vienu no iestatīšanas

grozāmslēdžiem. Divreiz nospiediet IZIET (QUIT).

Metināšanas dati ar 5. numuru ir rediģēti un saglabāti.

0460 949 290

- 38 -

8 KONFIGURĒŠANAS IZVĒLNE

Galvenā izvēlne → Konfigurēšanas izvēlne

Šajā izvēlnē ir šādas apakšizvēlnes:

• Valoda; skatiet “Valodas izvēle”, lappuse7.

• Bloķēšana ar kodu; skatiet “Bloķēšana ar kodu”, lappuse39.

• Vispārīgā konfigurēšana; skatiet “Vispārīgā konfigurēšana”, lappuse40.

• Iekārtas konfigurēšana; skatiet “Iekārtas konfigurācija”, lappuse44.

• Kabeļu garumi; skatiet “Kabeļu garumi (attiecas tikai uz LAF un TAF barošanas avotiem)”,

lappuse54.

• Tehniskā apkope; skatiet “Apkope”, lappuse55.

• Mērīšanas vērtību filtrēšanas koeficients; skatiet “Mērīšanas vērtību filtrēšanas koeficients”, lappuse55.

8.1 Bloķēšana ar kodu

Galvenā izvēlne → Konfigurēšanas izvēlne → Bloķēšana ar kodu

Ja ir aktivizēta bloķēšanas funkcija un jūs naviģējat mērījumu ekrānā vai ātrā režīma izvēlnē, lai izietu no šīm izvēlnēm, nepieciešama parole (bloķēšanas kods).

Bloķēšanu ar kodu var aktivizēt konfigurēšanas izvēlnē.

8.1.1 Bloķēšanas koda statuss

Bloķēšanas koda statusa izvēlnē iespējams aktivizēt/deaktivizēt bloķēšanas funkciju, neizdzēšot esošo bloķēšanas kodu, ja deaktivizējat funkciju. Ja nav saglabāts bloķēšanas kods un jūs mēģināt aktivizēt bloķēšanu ar kodu, ir redzama tastatūra jauna bloķēšanas koda ievadei.

Iziešana no bloķēšanas koda statusa

0460 949 290

- 39 -

8 KONFIGURĒŠANAS IZVĒLNE

Ja atrodaties mērījumu ekrānā vai ātrā režīma izvēlnē un bloķēšana ar kodu ir deaktivizēta, no šīm izvēlnēm varat iziet, nospiežot IZIET (QUIT) vai IZVĒLNE (MENU), lai nokļūtu galvenajā izvēlnē.

Ja funkcija ir aktivizēta un jūs mēģināt iziet, parādās tālāk redzamais ekrāns, kas lietotāju brīdina par bloķēšanas aizsardzību.

LAI AKTIVIZĒTU BLOĶĒŠANU AR KODU, NOSPIEDIET ENTER...

Šeit iespējams atlasīt IZIET (QUIT), lai atsauktu darbību un atgrieztos iepriekšējā izvēlnē, vai turpināt, nospiežot ievadīšanas taustiņu ENTER un ievadot bloķēšanas kodu.

Tiks atvērta izvēlne ar tastatūru, kur iespējams ievadīt kodu. Pēc katras rakstzīmes nospiediet ENTER un apstipriniet kodu, vēlreiz nospiežot ENTER.

Parādās šāds tekstlodziņš: IERĪCE ATBLOĶĒTA!

Ja kods nav pareizs, ir redzams kļūdas paziņojums, kas piedāvā iespēju mēģināt vēlreiz vai atgriezties sākotnējā izvēlnē, proti, mērījumu ekrānā vai ātrā režīma izvēlnē.

Ja kods ir pareizs, tiks atbloķēta pieeja visām pārējām izvēlnēm, bet bloķēšana ar kodu paliks aktivizēta. Tas nozīmē, kas iespējams īslaicīgi iziet no mērījumu ekrāna vai ātrā režīma izvēlnes un saglabāt bloķēšanas koda statusu, atgriežoties šajās izvēlnēs.

8.1.2 Bloķēšanas koda noteikšana/rediģēšana

Bloķēšanas koda noteikšanas/rediģēšanas izvēlnē iespējams rediģēt esošo bloķēšanas kodu vai ievadīt jaunu. Bloķēšanas kodu var veidot maksimums 16 izvēles burti vai cipari.

8.2 Vispārīgā konfigurēšana

Galvenā izvēlne → Konfigurēšanas izvēlne → Vispārīgā konfigurēšana

Šajā izvēlnē iespējams iestatīt šādas apakšizvēlnes:

• Ātrā režīma izvēles taustiņi; skatiet “Ātrā režīma izvēles taustiņi”, lappuse41

• Kvalitātes datu žurnāls uz failu; skatiet “Kvalitātes datu žurnāls uz failu”, lappuse42

• Izvēles taustiņu iestatīšana; skatiet “Izvēles taustiņu konfigurācija”, lappuse42

• Automātiska metināšanas datu saglabāšana; skatiet “Automātiskas saglabāšanas režīms”, lappuse44

• Garuma mērvienība; skatiet “Mērvienība”, lappuse9

0460 949 290

- 40 -

8 KONFIGURĒŠANAS IZVĒLNE

8.2.1 Ātrā režīma izvēles taustiņi

Ātrā režīma izvēlnē redzami izvēles taustiņi no METINĀŠANAS DATI 1 (WELD DATA 1) līdz METINĀŠANAS DATI 4 (WELD DATA 4).

Tos konfigurē šādi. Novietojiet kursoru rindā IZVĒLES TAUSTIŅA NUMURS (SOFT KEY NUMBER).

Taustiņi no kreisās uz labo pusi ir numurēti no 1 līdz 4. Atlasiet vajadzīgo taustiņu un norādiet tā numuru, izmantojot iestatīšanas grozāmslēdžus.

Pēc tam ritiniet uz nākamo rindu SAISTĪTIE METINĀŠANAS DATI (ASSOCIATED WELD DATA). Šeit iespējams pārlūkot metināšanas datu kopas, kas saglabātas metināšanas datu atmiņā. Atlasiet vajadzīgo metināšanas datu numuru, izmantojot iestatīšanas grozāmslēdžus. Nospiediet SAGLABĀT (STORE), lai saglabātu. Lai dzēstu saglabāto kopu, nospiediet DZĒST (DELETE).

0460 949 290

- 41 -

8 KONFIGURĒŠANAS IZVĒLNE

8.2.2 Kvalitātes datu žurnāls uz failu

To iespējams aktivizēt izvēlnē KVALITĀTES DATU ŽURNĀLS UZ FAILU (QUALITY DATA LOG TO FILE), iestatot uz IESL. (ON).

Vairāk informācijas par kvalitātes funkcijas iestatījumiem skatiet “Kvalitātes funkcijas”, lappuse65.

8.2.3 Izvēles taustiņu konfigurācija

Kontroles paneļa izvēles taustiņi ir aprakstīti iepriekš tekstā. Izmantojot loka metināšanu ar kušņiem (SAW) un loka metināšanu ar tērauda elektrodu gāzes vidē (GMAW), lietotājs var iestatīt šo taustiņu funkcijas, izvēloties no noteiktu opciju saraksta. Ir astoņi izvēles taustiņi, kam var piešķirt funkciju.

Iespējams izvēlēties kādu no šīm opcijām:

• nav

• Gāze/kausējums

• Iestatītās vērtības Mērījumu izvēlnē mērījumu vērtību vietā tiek parādītas iestatītās references vērtības.

• 2. relejs Iespējams iestatīt releja 2. izeju uz motora elektroshēmas, ko klients var izmantot jebkurai

funkcijai.

• Virziens

• Tālvadības ievadizvades (I/O) ierīce Tiek izmantota, kad vēlaties vadīt PEK un metināšanas barošanas avotu ar ārēju

ievadizvades ierīci.

• Ārējā ass Tiek aktivizēta, kad tiek izmantota ārējā ievadizvades ierīce, piemēram, rullīšu virsmas

vadīšanai.

• Tandēms Izmanto, metinot ar divām metināšanas galvām.

• Auksta stieple (ICE) Tiek izmantota, padodot nevadošu stiepli metināšanas laukumā, un aukstas stieples

padeves ātrums ir redzams displejā.

0460 949 290

- 42 -

8 KONFIGURĒŠANAS IZVĒLNE

Displeja ekrānā ir divas slejas: viena IZVĒLES TAUSTIŅIEM (SOFT KEYS) un otra FUNKCIJAI (FUNCTION).

Piešķirot funkcijas šiem taustiņiem, tie ir numurēti no kreisās puses šādi:

Lai izvēles taustiņam piešķirtu jaunu funkciju, rīkojieties šādi. Novietojiet kursoru rindā ar numuru izvēles taustiņam, ko vēlaties izmantot, un nospiediet

ENTER. Uznirstošajā izvēlnē redzama funkciju izvēle. Atlasiet, izmantojot novietošanas grozāmslēdzi, un nospiediet ENTER.

Tāpat var piešķirt jaunas funkcijas pārējiem taustiņiem, savienojot taustiņa numuru kreisās puses slejā ar funkciju labās puses slejā.

0460 949 290

- 43 -

8 KONFIGURĒŠANAS IZVĒLNE

8.2.4 Automātiskas saglabāšanas režīms

Kad metināšanas datu kopa ir atsaukta no atmiņas pozīcijas metināšanas datu atmiņā un tiek veiktas izmaiņas iestatījumos, izmaiņas saglabājas darba atmiņā pēdējā atsauktā atmiņas pozīcijā metināšanas pārtraukšanas brīdī.

Ja metināšanas datus manuāli saglabā atmiņas pozīcijā, nākamā automātiskā saglabāšana tiek deaktivizēta.

Atmiņas pozīcija, kurā ir saglabāta metināšanas datu kopa, ir redzama mērījumu ekrāna augšējā labajā stūrī.

8.3 Iekārtas konfigurācija

Galvenā izvēlne → Konfigurēšanas izvēlne → Iekārtas konfigurēšana

Šajā izvēlnē iespējams iestatīt šādas apakšizvēlnes:

• Izstrādājuma kods; skatiet “Izstrādājuma kods”, lappuse44

• Stieples padeves ass; skatiet “Stieples padeves ass”, lappuse45

• Aukstas stieples padeves ass; skatiet “Aukstās stieples ass (ICE)”, lappuse46

• Padeves ass; skatiet “Elektroda padeves ass”, lappuse46

• Ārējā ass; skatiet “Ārējā ass”, lappuse46

• Tandēms, skatiet “Tandēms LAF un TAF barošanas avotiem”, lappuse47 un “Tandēms Aristo 1000 barošanas avotam”, lappuse50

• Paralēli barošanas avoti; skatiet “Paralēlie barošanas avoti (attiecas tikai uz Aristo1000 barošanas avotiem)”, lappuse51

• Ledus aukstā stieples padeve; skatiet “Ledus aukstā stieples padeve”, lappuse52

• Polaritāte; skatiet “Polaritāte (attiecas tikai uz Aristo1000 barošanas avotu)”, lappuse 54

• Mezgla ID iestatījumi; skatiet “Mezgla ID iestatījumi (attiecas tikai uz Aristo1000 barošanas avotu)”, lappuse54

• Informācija par ierīci; skatiet “Informācija par ierīci (attiecas tikai uz Aristo1000 barošanas avotu)”, lappuse54

8.3.1 Izstrādājuma kods

Izvēlnē IZSTRĀDĀJUMA KODS (PRODUCT CODE) iespējams atlasīt automātisko metināšanas iekārtu, kolonnu un izliču metināšanas iekārtu, rullīšu virsmu vai pozicionētāju, ko vēlaties izmantot.

Izvēloties izstrādājuma kodu, automātiski tiek atlasīts pareizais motora tips un pārnesuma skaitlis attiecīgā izstrādājuma izmantotajai pārnesumkārbai.

0460 949 290

- 44 -

8 KONFIGURĒŠANAS IZVĒLNE

Iespējams atlasīt šādas opcijas:

• A2TFJ1

A2 pašgājēja automātiskā metināšanas iekārta loka metināšanai ar kušņiem (SAW)

• A2TGJ1

A2 pašgājēja automātiskā metināšanas iekārta loka metināšanai ar tērauda elektrodu gāzes vidē (GMAW)

• A6TFF1

A6 pašgājēja automātiskā metināšanas iekārta loka metināšanai ar kušņiem (SAW)

• MTW600

A6 pašgājēja automātiskā metināšanas iekārta loka metināšanai ar kušņiem (SAW)

• FREE 2 AXIS

Izvēles konfigurācija 2 motoru pievienošanai pie palaidēja. Viens motors paredzēts stieples padevei, otrs– padeves kustībai.

• FREE 3 AXIS

Izvēles konfigurācija ārējo rullīšu virsmu, automāta programmētāju vai lineārās ass un 2 motoru pievienošanai pie palaidēja. Viens motors paredzēts stieples padevei, otrs– padeves kustībai.

8.3.2 Stieples padeves ass

Stieples padeves motoru iestata automātiski atbilstoši redzamajām tabulām.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motors 5035 38

apgr./min

1. pārnesums 49:1 49:1 156:1 24:1

2. pārnesums 1:1 1:1 1:1 1:1 Diametra padeves

49 mm 49 mm 49 mm 30 mm

rullīši Impulsu sensors 28 imp./apgr. 28 imp./apgr. 32 imp./apgr. 28 imp./apgr. Mazs manuālais

150 cm/min 150 cm/min 150 cm/min 150 cm/min

ātrums Liels manuālais

300 cm/min 300 cm/min 300 cm/min 300 cm/min

ātrums

FREE 2 AXIS FREE 3 AXIS

Motors VEC 4000 VEC 4000

1. pārnesums 156:1 156:1

2. pārnesums 1:1 1:1

5035 68 apgr./min

VEC4000 FHP258

Diametra padeves rullīši 49 mm 49 mm Impulsu sensors 32 imp./apgr. 32 imp./apgr. Mazs manuālais ātrums 150 cm/min 150 cm/min Liels manuālais ātrums 300 cm/min 300 cm/min

0460 949 290

- 45 -

8 KONFIGURĒŠANAS IZVĒLNE

8.3.3 Aukstās stieples ass (ICE)

FREE 2 AXIS FREE 3 AXIS

Motors VEC 4000 VEC 4000

1. pārnesums 156:1 156:1

2. pārnesums 1:1 1:1 Diametra padeves rullīši 49 mm 49 mm Impulsu sensors 32 imp./apgr. 32 imp./apgr. Mazs manuālais ātrums 150 cm/min 150 cm/min Liels manuālais ātrums 300 cm/min 300 cm/min

8.3.4 Elektroda padeves ass

Elektroda padeves motoru iestata automātiski atbilstoši redzamajām tabulām.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motors 4030-350 4030-350 FHP258 FHP258

1. pārnesums 375:10 375:10 24:1 75:2

2. pārnesums 51:1 51:1 51:1 51:1 Ass diametrs 158 mm 158 mm 180 mm 158 mm Impulsu sensors 60 imp./apgr. 60 imp./apgr. 28 imp./apgr. 60 imp./apgr. Liels manuālais

200 cm/min 200 cm/min 200 cm/min 200 cm/min

ātrums

FREE 2 AXIS FREE 3 AXIS

Motors VEC 4000 VEC 4000

1. pārnesums 312:1 312:1

2. pārnesums 1:1 1:1 Ass diametrs 65 mm 65 mm Impulsu sensors 32 imp./apgr. 32 imp./apgr. Liels manuālais ātrums 200 cm/min 200 cm/min

8.3.5 Ārējā ass

Pievienojot ārējo rullīšu virsmu, automāta programmētāju vai lineāro asi, jāatlasa FREE 3 AXIS.

Atlasot FREE 3 AXIS, motoru iestata automātiski atbilstoši redzamajām tabulām.

Rullīšu virsma Lineāra Pozicionētājs

1. pārnesums 560:1 560:1 560:1

2. pārnesums 111:22 111:22 111:22

3. pārnesums 1:1 1:1 1:1 Ass diametrs 160 mm 160 mm 160 mm Impulsu sensors 30 imp./apgr. 30 imp./apgr. 30 imp./apgr. Liels manuālais ātrums 200 cm/min 200 cm/min 200 cm/min Biežuma koeficients 85:50 85:50 85:50 Motors 2000 apgr./min 2000 apgr./min 2000 apgr./min

0460 949 290

- 46 -

8 KONFIGURĒŠANAS IZVĒLNE

Metināšanas diametrs 1000 mm - 1000 mm Rullīšu diametrs 1000 mm - -

8.3.6 Tandēms LAF un TAF barošanas avotiem

Izmanto, metinot ar divām metināšanas galvām. Novietojiet kursoru rindā TANDĒMS (TANDEM) un nospiediet IEVADĪT (ENTER). Izmantojot

novietošanas grozāmslēdzi, atlasiet IESL. (ON) un nospiediet ENTER.

Lai izmantotu divas metināšanas galvas, jāiestata funkcija METINĀŠANAS GALVAS NOBĪDE (WELD HEAD OFFSET).

METINĀŠANAS GALVAS NOBĪDE (WELD HEAD OFFSET) ir attālums milimetros starp metināšanas galvām.

Norādot attālumu starp 1.metināšanas galvu PRIEKŠPUSE (HEAD) un 2.metināšanas galvu AIZMUGURE (TAIL), kontroles ierīce automātiski pārrēķina vērtību laika ilgumā starp

1.metināšanas galvas kustības sākšanu un 2.metināšanas galvas kustības sākšanu.

Maksimālais laiks, ko kontroles ierīce var aprēķināt attālumam starp metināšanas barošanas avotu startēšanu un apturēšanu, ir 65 sekundes. Tas nozīmē, ka, piemēram, norādot 50cm/min, kā maksimālo METINĀŠANAS GALVAS NOBĪDI (WELD HEAD OFFSET) var ievadīt 2000mm. Tādējādi laiks nebeidzas pirms 2. metināšanas galva sasniedz sākuma punktu.

AIZMUGURE PRIEKŠPUSE

METINĀŠANAS GALVIŅAS

0460 949 290

NOBĪDE

- 47 -

8 KONFIGURĒŠANAS IZVĒLNE

PIEZĪME!Nodrošiniet, lai abām kontroles ierīcēm būtu vienādi iestatījumi METINĀŠANAS GALVAS NOBĪDEI (WELD HEAD OFFSET), un norādiet vienādu elektroda padeves ātrumu. Primārajai kontroles ierīcei (Master) jāpiešķir PRIEKŠPUSE (HEAD) un sekundārajai kontroles ierīcei (Slave) jāpiešķir AIZMUGURE (TAIL). Padeves kustību vienmēr vada no primārās ierīces.

Vērtības metināšanai ar divām metināšanas galvām norādiet šādi. Novietojiet kursoru rindā METINĀŠANAS GALVA (WELDING HEAD). Nosakiet, vai

iestatījums attiecas uz primāro kontroles ierīci PRIEKŠPUSE (HEAD) vai sekundāro kontroles ierīci AIZMUGURE (TAIL).

• Novietojiet kursoru rindā METINĀŠANAS GALVAS NOBĪDE (WELD HEAD OFFSET) un norādiet attālumu starp abām metināšanas galvām.

Piemēram, ievadizvade IESLĒGTA

2.metināšanas galva (sekundārā) AIZMUGURE

1.metināšanas galva (primārā)

PRIEKŠPUSE

METINĀŠANAS GALVIŅAS

NOBĪDE

• Nospiediet Sākt (Start), , lai ieslēgtu 1. metināšanas galvu.

• 1.metināšanas galva sāk metināšanu.

0460 949 290

- 48 -

8 KONFIGURĒŠANAS IZVĒLNE

• 2.metināšanas galva sāk metināšanu tikai tad, kad ir sasniegta 1.metināšanas galvas sākuma pozīcija (attālums, kas norādīts izvēlnē WELD HEAD OFFSET (METINĀŠANAS GALVAS NOBĪDE)).

• Nospiediet Apturēt (Stop), lai izslēgtu 1. metināšanas galvu.

• 1.metināšanas galva pārtrauc metināšanu, bet padeves kustība turpinās.

• 2.metināšanas galva pārtrauc metināšanu, kad sasniedz vietu, kur 1.iekārta pārtrauca metināšanu (attālums, kas norādīts izvēlnē WELD HEAD OFFSET (METINĀŠANAS GALVAS NOBĪDE)).

• Metināšana ir pabeigta.

Piemēram, I/O IZSLĒGTA

2.metināšanas galva (sekundārā) AIZMUGURE

1.metināšanas galva (primārā)

PRIEKŠPUSE

METINĀŠANAS GALVIŅAS

NOBĪDE

• Vienlaicīgi gan 1.metināšanas galvai, gan 2. metināšanas galvai nospiediet taustiņu

Sākt (Start).

• 1.metināšanas galva sāk metināšanu.

• Vienlaicīgi gan 1.metināšanas galvai, gan 2. metināšanas galvai nospiediet taustiņu

Apturēt (Stop).

• 1.metināšanas galva pārtrauc metināšanu, bet padeves kustība turpinās.

• 2.metināšanas galva pārtrauc metināšanu, kad sasniedz vietu, kur 1.iekārta pārtrauca metināšanu (attālums, kas norādīts izvēlnē METINĀŠANAS GALVAS NOBĪDE (WELD HEAD OFFSET)).

• Metināšana ir pabeigta.

0460 949 290

- 49 -

8 KONFIGURĒŠANAS IZVĒLNE

8.3.7 Tandēms Aristo 1000 barošanas avotam

Izmanto, metinot ar divām vai vairāk metināšanas galviņām. Katru metināšanas galviņu kontrolē ar tās attiecīgo vadības ierīci (PEK).

Novietojiet kursoru rindā TANDĒMS (TANDEM) un nospiediet IEVADĪT (ENTER). Izmantojot novietošanas grozāmslēdzi, atlasiet IESL. (ON) un nospiediet ENTER.

Izvēlēta priekšējā metināšanas galviņa.

Izvēlēta aizmugurējā metināšanas galviņa.

METINĀŠANAS GALVA (WELDING HEAD)

Atlasiet priekšējo (HEAD) vai aizmugurējo (TAIL) metināšanas galviņu.

MAIŅSTRĀVAS SINHRONIZĀCIJAS MEZGLS

Ja tiek izmantota maiņstrāvas metināšana, viens strāvas avots tandēma sistēmā ir jāiestata kā maiņstrāvas sinhronizācijas mezgls. Kā maiņstrāvas sinhronizācijas mezglu ieteicams iestatīt pirmo maiņstrāvas metināšanas strāvas avotu.

PADEVES KONTROLE (TRAVEL CONTROL)

Atlasiet, vai metināšanas galviņa kontrolēs padevi. Gan priekšējā, gan aizmugurējā galviņa var kontrolēt padevi, taču tikai viena galviņa vienlaikus.

SINHRONIZĒTA METINĀŠANAS SĀKŠANA (SYNCRONIZED WELD START)

Ja atlasīts ON, tas nozīmē, ka ir jāstartē tikai priekšējās metināšanas galviņas vadības ierīce. Aizmugurējā tiek startēta automātiski. Ja atlasīts IZSL. (OFF), visas metināšanas galvas jāstartē, izmantojot attiecīgo vadības ierīci.

0460 949 290

- 50 -

8 KONFIGURĒŠANAS IZVĒLNE

SINHRONIZĒTA AC METINĀŠANA (SYNCRONIZED AC WELDING)

Sinhronizēta AC metināšana nozīmē, ka frekvence un līdzsvars, AC impulsi, tiek sinhronizēti vienām un tām pašām vērtībām visām tandēma sistēmas metināšanas galviņām.

METINĀŠANAS GALVIŅAS NOBĪDE

METINĀŠANAS GALVAS NOBĪDE (WELD HEAD OFFSET) ir attālums milimetros starp metināšanas galvām. Metināšanas galvas nobīde ir jāiestata vienmēr neatkarīgi no tā, vai sinhronizētā metināšanas sākšana ir vai nav atlasīta. Ja atlasīta nesinhronizētā metināšanas sākšana, nobīde tiek izmantota, lai aprēķinātu laika aizkavi metināšanas sākšanai AIZMUGURES metināšanas galvai.

AIZMUGURE PRIEKŠPUSE

METINĀŠANAS GALVIŅAS

NOBĪDE

FĀZES MAIŅA (PHASE SHIFT) (attiecas tikai uz AC metināšanu)

Fāzes maiņa nozīmē fāzes nobīdi relācijā ar priekšējo metināšanas galviņu. Mērvienība ir grādi.

8.3.8 Paralēlie barošanas avoti (attiecas tikai uz Aristo1000 barošanas

avotiem)

Lai varētu paralēli iestatīt divus strāvas avotus, ieslēgtiem un aktīviem CAN2 kopnē jābūt tikai tiem diviem strāvas avotiem, kurus ir paredzēts pievienot.

0460 949 290

- 51 -

8 KONFIGURĒŠANAS IZVĒLNE

Veiciet paralēlo strāvas avotu iestatīšanu, kā aprakstīts tālāk.

1. Iestatiet funkciju PARALĒLIE STRĀVAS AVOTI (PARALLEL POWERSOURCES)

statusā Iesl. (ON).

2. Iestatiet vienumu Paralēlā pāra ID (Parallel couple ID). Pirmais paralēlais pāris tiek

iestatīts ar vērtību 1, nākamais paralēlais pāris tiek iestatīts ar vērtību 2 utt.

3. Atlasiet izvēlnes rindu Savienot ar sekundāro (Connect with slave) un nospiediet Ievadīt

(Enter). Tiek parādīts ziņojums “Savienot” (Connect).

4. Vēlreiz nospiediet Ievadīt (Enter).

Kad galvenais un sekundārais strāvas avots ir savienots, tiek parādīts ziņojums “Savienots” (Connected).

8.3.9 Ledus aukstā stieples padeve

Opciju LEDUS AUKSTAS STIEPLES PADEVE (IESL.) (ICE WIRE FEED (ON)) var atlasīt iekārtas konfigurācijas izvēlnē. Ja ir atlasīta ledus aukstas stieples padeve, redzama opcija LEDUS AUKSTAS STIEPLES PADEVES ASS (ICE WIRE FEED AXIS)

0460 949 290

- 52 -

8 KONFIGURĒŠANAS IZVĒLNE

Ledus aukstas stieples padeves ass iestatījumiem jābūt identiskiem ar stieples padeves asi.

• Motors tiek atlasīts nolaižamajā sarakstā ar šādām opcijām:

• Vienumam 1. PĀRNESUMS (GEAR 1) jābūt iestatītam uz IESL. (ON). Vērtība nedrīkst būt IZSL. (OFF).

• Vienumam 2. PĀRNESUMS (GEAR 2) parasti jābūt iestatītam uz IESL. (ON), bet var atlasīt arī opciju IZSL. (OFF).

• Vērtības N1 un N2 sadaļā 1. un 2. pārnesums tiek iestatītas ar vienu no trim iestatīšanas grozāmslēdžiem, kas atrodas paneļa apakšdaļā. N1 un N2 intervāls ir atkarīgs no atlasītā motora.

• Padeves rullīšu diametrs (FEED ROLLER DIAM) tiek atlasīts ar jebkuru no iestatīšanas grozāmslēdžiem. Intervāls ir atkarīgs no atlasītā motora.

• Impulsu šifrētājs (ENCODER-PULSES) tiek atlasīts ar jebkuru no iestatīšanas grozāmslēdžiem. Intervāls ir no 1 - 9998 imp. ppr (ppr = impulsu skaits apgriezienā).

• MAZS MANUĀLAIS ĀTRUMS (LOW MANUAL SPEED) tiek atlasīts ar jebkuru no iestatīšanas grozāmslēdžiem. Intervāls ir no 1 - 1000 cm/min.

• LIELS MANUĀLAIS ĀTRUMS (HIGH MANUAL SPEED) tiek atlasīts ar jebkuru no iestatīšanas grozāmslēdžiem. Intervāls ir no 1 - 5000 cm/min.

0460 949 290

- 53 -

8 KONFIGURĒŠANAS IZVĒLNE

8.3.10 Polaritāte (attiecas tikai uz Aristo1000 barošanas avotu)

Izvēlnē POLARITĀTE (POLARITY) varat iestatīt metināšanas polaritāti.

• Lai metināšanas laikā stieplei būtu pozitīvā polaritāte un sagatavei negatīvā polaritāte, atlasiet „pozitīvo” (positive) polaritāti.

• Lai metināšanas laikā stieplei būtu negatīvā polaritāte un sagatavei pozitīvā polaritāte, atlasiet „negatīvo” (negative) polaritāti.

8.3.11 Mezgla ID iestatījumi (attiecas tikai uz Aristo1000 barošanas avotu)

Ja sistēmā ir I/O mezgli, ID numuri tiek piešķirti šeit.

8.3.12 Informācija par ierīci (attiecas tikai uz Aristo1000 barošanas avotu)

Izvēlnē INFORMĀCIJA PAR IERĪCI (SYSTEM INFORMATION) tiek parādīti aktīvie strāvas avoti, kas pievienoti, izmantojot CAN2kopni, ja strāvas avoti ir tandēma vai paralēlajā režīmā un ja tie ir konfigurēti statusā Galvenais (Master) vai Sekundārs (Slave).

8.4 Kabeļu garumi (attiecas tikai uz LAF un TAF barošanas avotiem)

Loka spriegumu ietekmē pretestība metināšanas kabeļos. Pretestību ietekmē kabeļu garums un laukums, kā arī to izkārtojums. Tas īpaši raksturīgi ir AC metināšanas laikā.

Var nodrošināt sprieguma krituma kompensāciju gariem kabeļiem, ja norāda kabeļa faktisko garumu.

Jāievada kabeļa kopējais garums (metināšanas kabeļa un savienotāja kopējais garums). Piezīme. Izmantojot divus kabeļus, laukums jānorāda abiem kabeļiem kopā.

Šī funkcija ir aktīva sākuma procesa laikā, pirms barošanas avots ir saņēmis mērījumu vērtību, kuru tas izmanto darbībā.

0460 949 290

- 54 -

8 KONFIGURĒŠANAS IZVĒLNE

Ja ir atlasīts iestatījums Maks. atvērtās ķēdes spriegums (Max OCV), šī funkcija nav aktīva.

8.5 Apkope

Galvenā izvēlne → Konfigurēšanas izvēlne → Apkope

Šajā izvēlnē iespējams iestatīt, cik bieži jāmaina metināšanas uzgalis. Norādiet sākto metināšanu skaitu, pēc kurām jāmaina uzgalis, atlasot rindu METINĀŠANAS UZGAĻA MAIŅAS INTERVĀLS (CONTACT TIP CHANGE INTERVAL) un nospiežot ievadīšanas taustiņu ENTER. Vērtību mainiet, izmantojot iestatīšanas grozāmslēdžus. Kad intervāls beidzies, kļūdu žurnālā parādās 54. kļūdas kods.

Ja sākto metināšanas reižu skaita vietā tiek atlasīts parametrs KOPĒJAIS EKSPLUATĀCIJAS LAIKA IEROBEŽOJUMS (TOTAL RUNNING TIME LIMIT), ir jāsazinās ar pilnvarotu ESAB apkopes tehniķi.

8.6 Mērīšanas vērtību filtrēšanas koeficients

Galvenā izvēlne → Konfigurēšanas izvēlne → Mērīšanas vērtību filtrēšanas koeficients

Šī izvēlne nodrošina filtra koeficientu metināšanas strāvas mērīšanas vērtībām. Jo lielāka filtra koeficienta vērtība izvēlēta, jo stabilāku metināšanas strāvas mērīšanas vērtību iegūst. Varat izvēlēties filtra koeficientu 1, 2 vai 4.

Novietojiet kursoru rindā MĒRĪŠANAS VĒRTĪBU FILTRA KOEFICIENTS (MEASURE–VALUES FILTER FACTOR) un nospiediet ENTER. Uznirstošajā izvēlnē tiek parādīti filtru koeficienti VIENS (ONE), DIVI (TWO) un ČETRI (FOUR). Izmantojot novietošanas grozāmslēdzi, atlasiet vēlamo filtra koeficientu un nospiediet ENTER.

0460 949 290

- 55 -

9 INSTRUMENTI

Galvenā izvēlne → Instrumenti

Šajā izvēlnē ir šādas apakšizvēlnes:

• Notikumu apstrāde; skatiet “Notikuma apstrāde ”, lappuse56.

• Eksportēšana/importēšana; skatiet “Eksportēšana/importēšana”, lappuse59.

• Failu pārvaldnieks; skatiet “Failu pārvaldnieks”, lappuse60.

• Iestatījumu ierobežojumu rediģēšana; skatiet “Iestatījumu ierobežojumu redaktors

(Setting limit editor)”, lappuse63.

• Mērījumu ierobežojumu rediģēšana; skatiet “Mērījumu ierobežojumu redaktors (Measure

limits editor)”, lappuse64.

• Ražošanas statistika; skatiet “Ražošanas statistika”, lappuse65.

• Kvalitātes funkcijas; skatiet “Kvalitātes funkcijas”, lappuse65.

• Kalendārs; skatiet “Kalendārs”, lappuse67.

• Lietotāju konti; skatiet “Lietotāja konti”, lappuse67.

• Ierīces informācija; skatiet “Ierīces informācija”, lappuse69.

9.1 Notikuma apstrāde

Galvenā izvēlne → Instrumenti → Notikumu apstrāde

Kļūmju pārvaldības kodus izmanto, lai norādītu, ka metināšanas procesā radusies kļūme. Displejā uz to norāda uznirstoša izvēlne un izsaukuma zīme , kas parādās displeja

augšējā labajā stūrī.

Piezīme!Zīme displejā vairs nav redzama, tiklīdz tiek atvērta notikumu žurnāla izvēlne. Izvēlnei Notikumu apstrāde (Event handling) ir divas apakšizvēlnes— Notikumu žurnāls

(Event log) (skatiet “Notikumu žurnāls (Event log)”, lappuse56) un Aktīvās kļūdas (Active errors) (skatiet “Aktīvās kļūdas (Active errors)”, lappuse57).

9.1.1 Notikumu žurnāls (Event log)

Galvenā izvēlne → Instrumenti → Notikumu apstrāde → Notikumu žurnāls

Visas kļūdas, kas rodas metināšanas aprīkojuma izmantošanas laikā, tiek reģistrētas kļūdu žurnālā kā kļūdu paziņojumi. Var saglabāt ne vairāk kā 99 kļūdu paziņojumus. Ja kļūdu žurnāls ir pilns, proti., ir saglabāti 99 kļūdu paziņojumi, vecāko paziņojumu automātiski izdzēš, kad rodas nākamā kļūme.

0460 949 290

- 56 -

9 INSTRUMENTI

Kļūdu žurnāla izvēlnē redzama tālāk norādītā informācija.

• Kļūdas numurs

• Diena, kurā kļūda radusies

• Kļūdas rašanās laiks

• Ierīce, kurā kļūda radusies (skatiet “Iekārtas ID”, lappuse57)

• Kļūdas pārvaldības kods (skatiet “Kļūmju pārvaldības kodu apraksts”, lappuse58)

9.1.2 Aktīvās kļūdas (Active errors)

Galvenā izvēlne → Instrumenti → Notikumu apstrāde → Aktīvās kļūdas

Izvēlnē Aktīvās kļūdas (Active errors) ir redzamas tikai konkrētā brīža aktīvās kļūdas.

9.1.3 Iekārtas ID

Iekārtas ID paskaidrojums LAF un TAF barošanas avotam: 2= barošanas avots 6= stieples padeve un padeves kustība (motora shēma) 8= vadības panelis Piezīme. Iepriekš norādītie iekārtas ID attiecas uz LAF un TAF barošanas avotiem un ietver

Aristo1000 paredzētus iekārtas ID piemērus, jo mezgliem lietojumprogrammā Aristo1000 var būt dažādi ID numuri atkarībā no aprīkojuma konfigurācijas.

0460 949 290

- 57 -

9 INSTRUMENTI

9.1.4 Kļūmju pārvaldības kodu apraksts

Pārvaldības kodi kļūmēm, kuras lietotājs var novērst pats, norādīti zemāk. Ja parādās cits kods, ieslēdziet iekārtu no jauna, un, ja kļūda netiek novērsta, sazinieties ar apkopes tehniķi.

Kļūdas kods Apraksts LAF, TAF Aristo 1000 6 4201, 4202,

4203

Augsta temperatūra

Barošanas avots ir pārkarsis un pārtrauc metināšanu. Metināšanu var atkal sākt, kad temperatūra ir mazāka par maksimālo temperatūras parametru.

Darbība: pārbaudiet, vai dzesēšanas gaisa ieplūde vai izplūde nav bloķēta vai aizsērējusi. Pārbaudiet izmantoto noslodzes ciklu, lai pārliecinātos, vai aprīkojums nav pārslogots. Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

7 Zema metināšanas strāva

Metināšanas loks ir izslēgts, jo metināšanas strāva metināšanas procesa laikā ir pārāk zema.

Darbība: Tiek atiestatīta nākamajā metināšanas sākšanas reizē. Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

8 Zems baterijas spriegums

Baterijas spriegums pārāk zems. Ja nenomainīsit bateriju, visi saglabātie dati tiks zaudēti. Kļūda neatspējo nevienu funkciju.

Darbība: lai nomainītu bateriju, vērsieties pie apkalpojošā mehāniķa.

11 8411

apakškods 0

Motora ātruma kļūda (stieples padeve, padeves motors)

Motors nevar saglabāt ātrumu. Metināšana tiek pārtraukta. Darbība: pārbaudiet, vai stieples padeve nav iesprūdusi un vai

nav pārāk ātra. Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

12 Iekšējo sakaru kļūda (brīdinājums)

Sistēmas CAN kopnei īslaicīgi ir pārāk liela slodze. Iespējams, ka barošanas avotam zaudēts kontakts ar kontroles ierīci.

Darbība: pārbaudiet, vai viss aprīkojums ir pieslēgts pareizi. Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

14 Sakaru kļūda

Sistēmas CAN kopne ir īslaicīgi pārstājusi darboties, jo ir pārāk liela slodze. Pašreizējais metināšanas process ir pārtraukts.

Darbība: pārbaudiet, vai viss aprīkojums ir pieslēgts pareizi. izslēdziet tīkla strāvas padevi, lai atiestatītu ierīci. Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

17 8117 Zudis kontakts ar ierīci

Zudis kontakts ar ierīci. Darbība: pārbaudiet vadus un savienojumu starp kontroles ierīci

un barošanas avotu. Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

0460 949 290

- 58 -

9 INSTRUMENTI

Kļūdas kods Apraksts LAF, TAF Aristo 1000 32 Neplūst gāze

Startēšana nav iespējama.

Darbība: pārbaudiet gāzes vārstu, šļūtenes un savienotājus.

43 Augsta metināšanas strāva

Barošanas avots ir pārtraucis metināšanas procesu, jo strāva ir pārsniegusi maksimālo strāvas parametru barošanas avotam.

Darbība: Tiek atiestatīta nākamajā metināšanas sākšanas reizē. Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

44 Metināšanas strāvas pārtraukums

Metināšanas process ir pārtraukts, jo nav turpinājies 10 sekundes.

168, 169 8411

apakškods 1

2310 Strāvas servo piesātinājums

3205 Augsts līdzstrāvas spriegums

5010 Augsta induktivitāte

Darbība: Tiek atiestatīta nākamajā metināšanas sākšanas reizē.

Ja kļūda netiek novērsta, vērsieties pie apkopes tehniķa.

Motors ir apstājies.

No motora impulsu devēja nav impulsu. LAF un TAF: 168=motorsM1(stieplespadevesmotors),

169=motorsM2(padeves motors) Darbība: Pārbaudiet motora kabeļus. Nomainiet impulsu devēju.

Barošanas avots uz laiku ir piegādājis maksimālo strāvu. Darbība: Ja kļūda saglabājas, mēģiniet samazināt metināšanas

datus.

Darbība: Pārbaudiet, vai tīkla spriegums nav pārāk zems vai pārāk augsts.

Induktivitāte ir pārāk augsta; tas atkarīgs no gariem metināšanas kabeļiem un/vai augstiem metināšanas datiem.

Darbība: Mēģiniet pielāgot metināšanas datus.

9.2 Eksportēšana/importēšana

Galvenā izvēlne → Instrumenti → Eksportēšana/importēšana

Izmantojot USB atmiņu, izvēlnē Eksportēšana/importēšana iespējams pārsūtīt informāciju uz kontroles paneli un no tā.

Iespējams pārsūtīt šādu informāciju:

• Metināšanas datu kopas Eksportēšana/importēšana

• Sistēmas iestatījumi Eksportēšana/importēšana

• Iestatījumu ierobežojumi Eksportēšana/importēšana

0460 949 290

- 59 -

9 INSTRUMENTI

• Mērījumu ierobežojumi Eksportēšana/importēšana

• Kļūdu žurnāls Eksportēšana

• Kvalitātes funkciju žurnāls Eksportēšana

• Ražošanas statistika Eksportēšana

Lai saglabātu USB atmiņā, veiciet norādītās darbības. Ievietojiet USB atmiņu kontroles ierīcē. Atlasiet rindu ar informāciju, kas jāpārsūta. Nospiediet EKSPORTĒT (EXPORT) vai

IMPORTĒT (IMPORT)— atkarībā no tā, vai informāciju vēlaties eksportēt vai importēt.

9.3 Failu pārvaldnieks

Galvenā izvēlne → Instrumenti → Failu pārvaldnieks

Failu pārvaldniekā iespējams pārvaldīt informāciju USB atmiņā (C:\). Failu pārvaldnieks ļauj manuāli dzēst un kopēt metināšanas datus un kvalitātes datus.

Pēc USB atmiņas pievienošanas displejā redzama atmiņas noklusējuma mape, ja tā nav jau iepriekš atlasīta.

Kontroles panelis atceras mapi, kurā strādājāt, kad pēdējo reizi izmantojāt failu pārvaldnieku, tāpēc, kad atgriezīsities, nonāksit tajā pašā failu struktūras vietā.

0460 949 290

- 60 -

9 INSTRUMENTI

• Lai pārbaudītu, cik daudz vietas saglabāšanai ir atmiņā, izmantojiet funkciju INFORMĀCIJA (INFO).

• Atjauniniet informāciju, nospiežot ATJAUNINĀT (UPDATE).

• Ja vēlaties dzēst, mainīt nosaukumu, izveidot jaunu mapi, kopēt vai ielīmēt, nospiediet ALT. Redzams saraksts, no kura iespējams izvēlēties. Ja atlasīsit (..) vai mapi, iespējams tikai izveidot jaunu mapi vai ielīmēt failu, ko iepriekš nokopējāt. Ja ir atlasīts fails, tiks pievienotas opcijas PĀRDĒVĒT (RENAME), KOPĒT (COPY) vai IELĪMĒT (PASTE) (ja iepriekš kopējāt failu).

Atlasiet mapi vai failu un nospiediet ALT.

Blakus redzamais saraksts parādās, nospiežot ALT.

9.3.1 Faila/mapes dzēšana

Atlasiet failu vai mapi, ko vēlaties dzēst, un nospiediet ALT. Atlasiet DZĒST (DELETE) un nospiediet ievadīšanas taustiņu ENTER.

Fails/mape ir noņemta. Lai izdzēstu mapi, tai jābūt tukšai; tas nozīmē, ka vispirms jāizdzēš visi faili mapē.

9.3.2 Faila/mapes pārdēvēšana

Atlasiet failu vai mapi, ko vēlaties pārdēvēt, un nospiediet ALT. Atlasiet PARDĒVĒT (RENAME) un nospiediet ievadīšanas taustiņu ENTER.

0460 949 290

- 61 -

9 INSTRUMENTI

Displejā būs redzama tastatūra. Lai mainītu rindu, izmantojiet novietošanas grozāmslēdzi, un, lai virzītos pa kreisi un pa labi, izmantojiet bultas. Atlasiet rakstzīmi/funkciju, ko vēlaties izmantot, un nospiediet ENTER.

9.3.3 Jaunas mapes izveidošana

Atlasiet jaunās mapes atrašanās vietu un nospiediet ALT. Atlasiet JAUNA MAPE (NEW FOLDER) un nospiediet ievadīšanas taustiņu ENTER.

9.3.4 Failu kopēšana un ielīmēšana

Atlasiet failu, ko vēlaties kopēt, un nospiediet ALT. Atlasiet KOPĒT (COPY) un nospiediet ievadīšanas taustiņu ENTER.

Novietojiet kursoru mapē, kurā jānovieto kopētais fails, un nospiediet ALT. Atlasiet IELĪMĒT (PASTE) un nospiediet ievadīšanas taustiņu ENTER.

0460 949 290

- 62 -

9 INSTRUMENTI

Kopija tiks saglabāta ar nosaukumu Copy of, kam pievienots oriģinālais nosaukums, piemēram, Copy of WeldData.awd.

9.4 Iestatījumu ierobežojumu redaktors (Setting limit editor)

Galvenā izvēlne → Instrumenti → Iestatījumu ierobežojumu redaktors

Šajā izvēlnē iespējams iestatīt savas maksimālas un minimālās vērtības dažādām metināšanas metodēm. Ierobežojumi nedrīkst būt lielāki vai mazāki nekā vērtības, kurām paredzēta barošanas avota jauda. Ir 50 saglabāšanas vietas. Atlasiet rindu, kurā atrodas tukša saglabāšanas vieta, un nospiediet ENTER. Atlasiet procesu, nospiežot ENTER, un ar novietošanas grozāmslēdzi atlasiet metināšanas procesu, pēc tam nospiediet ENTER.

Visiem procesiem iespējams atlasīt maksimālās un minimālās vērtības loka spriegumam, stieples padeves ātrumam, elektroda padeves ātrumam un metināšanas strāvai.

Pēc vērtību pielāgošanas nospiediet SAGLABĀT (STORE). Atbildiet uz jautājumu, vai robežvērtības saglabāt atlasītajā saglabāšanas vietā, nospiežot NĒ (NO) vai JĀ (YES). Saglabāšanas vietas vērtības var redzēt zem līnijas ekrāna apakšdaļā.

Nospiežot izvēles taustiņu AUTOMĀTISKI (AUTO), parametri tiek iestatīti automātiski saskaņā ar pēdējiem izmantotajiem parametriem.

Atbildot uz jautājumu, vai šos iestatījumu ierobežojumus iestatīt automātiski, nospiediet NĒ (NO) vai JĀ (YES) un pēc tam nospiediet SAGLABĀT (STORE) (ja iestatījumus nepieciešams saglabāt).

0460 949 290

- 63 -

9 INSTRUMENTI

9.5 Mērījumu ierobežojumu redaktors (Measure limits editor)

Galvenā izvēlne → Instrumenti → Mērījumu ierobežojumu redaktors

Šajā izvēlnē iespējams iestatīt savas mērījumu vērtības dažādām metināšanas metodēm. Ir 50 saglabāšanas vietas. Atlasiet rindu, kurā atrodas tukša saglabāšanas vieta, un nospiediet ENTER. Atlasiet procesu, nospiežot ENTER, un ar novietošanas grozāmslēdzi atlasiet metināšanas procesu, pēc tam nospiediet ENTER.

Iespējams atlasīt šādas vērtības:

• loka spriegums: min., maks.

• stieples padeves ātrums: min., maks.

• metināšanas strāva: min., maks.

• padeves ātrums: min., maks.

• enerģija uz vienības garumu: min., maks.

Izmantojot iestatīšanas grozāmslēdžus, iestatiet vajadzīgo vērtību un nospiediet SAGLABĀT (STORE).

Dialoga lodziņā parādās jautājums, vai vēlaties saglabāt atlasīto saglabāšanas vietu. Nospiediet JĀ (YES), lai saglabātu vērtību. Saglabāšanas vietas vērtības var redzēt zem līnijas ekrāna apakšdaļā.

Nospiežot izvēles taustiņu AUTOMĀTISKI (AUTO), parametri tiek iestatīti automātiski saskaņā ar pēdējām izmantotajām mērījumu vērtībām.

Atbildot uz jautājumu, vai šīs mērījumu vērtības iestatīt automātiski, nospiediet NĒ (NO) vai JĀ (YES) un pēc tam nospiediet SAGLABĀT (STORE) (ja iestatījumus ir nepieciešams saglabāt).

0460 949 290

- 64 -

9 INSTRUMENTI

9.6 Ražošanas statistika

Galvenā izvēlne → Instrumenti → Ražošanas statistika

Ražošanas statistikā ir reģistrēts loka kopējais laiks, materiāla kopējais daudzums un metināšanas reižu skaits kopš pēdējās atiestatīšanas reizes. Tajā arī reģistrēts pēdējās metināšanas reizes loka laiks un izmantotā materiāla daudzums. Informācijai ir attēlots arī izkausētā stieples materiāla aprēķinātais garums uz vienu garuma mērvienību, kā arī redzams, kad notikusi pēdējā atiestatīšana.

Nospiežot ATIESTATĪT (RESET), tiek veikta visu skaitītāju atiestatīšana. Pēdējai atiestatīšanas reizei ir norādīts datums un laiks.

Ja neveiksit skaitītāju atiestatīšanu, tie tiks atiestatīti automātiski, kad kāds no tiem sasniegs maksimālo vērtību.

Skaitītāju maksimālās vērtības

Laiks 999 stundas, 59 minūtes, 59 sekundes Svars 13 350 000 grami Daudzums 65535

9.7 Kvalitātes funkcijas

Galvenā izvēlne → Instrumenti → Kvalitātes funkcijas

Kvalitātes funkcijās tiek reģistrēti dažādi nepieciešami metināšanas dati atsevišķām metināšanas reizēm.

Šīs funkcijas ir:

• Metināšanas sākuma laiks.

• Metināšanas ilgums.

• Maksimālais, minimālais un vidējais strāvas stiprums metināšanas laikā.

• Maksimālais, minimālais un vidējais spriegums metināšanas laikā.

• Maksimālā, minimālā un vidējā enerģijas vērtība uz vienības garumu metināšanas laikā.

Apakšējā rindā redzams metināšanas reižu skaits kopš pēdējās atiestatīšanas. Var uzglabāt informāciju par maks. 100 metināšanas reizēm. Ja ir vairāk par 100 metināšanas reizēm, pirmā tiek pārrakstīta.

0460 949 290

- 65 -

9 INSTRUMENTI

Displejā ir redzama pēdējā metināšanas reize, lai gan iespējams pārlūkot arī citas reģistrētās metināšanas reizes. Visi žurnāli tiek dzēsti, ja nospiežat ATIESTATĪT (RESET).

9.7.1 Kvalitātes datu saglabāšana

Galvenā izvēlne → Instrumenti → Eksportēšana/importēšana

Kontroles panelī izveidotie faili tiek saglabāti kā xml faili. Lai USB atmiņa darbotos, tā jāformatē kā FAT32.

Ievietojiet USB atmiņu vadības panelī; skatiet “Failu pārvaldnieks”, lappuse60. Atlasiet izvēlni KVALITĀTES FUNKCIJU ŽURNĀLS (QUALITY FUNCTION LOG), nospiediet

EKSPORTĒT (EXPORT).

Visu kvalitātes datu kopa (informācija par pēdējām 100 metināšanas reizēm), kas ir saglabāta kontroles panelī, tagad ir saglabāta USB atmiņā.

Fails atrodas mapē QData. Mape QData tiek izveidota automātiski, kad ievietojat USB atmiņu.

0460 949 290

- 66 -

9 INSTRUMENTI

9.8 Kalendārs

Galvenā izvēlne → Instrumenti → Kalendārs

Šeit var iestatīt datumu un laiku. Atlasiet rindu, ko vēlaties iestatīt: gads, mēnesis, diena, stunda, minūtes un sekundes.

Iestatiet pareizo vērtību, izmantojot iestatīšanas grozāmslēdžus. Nospiediet IESTATĪT (SET).

9.9 Lietotāja konti

Galvenā izvēlne → Instrumenti → Lietotāja konti

Ņemot vērā kvalitātes aspektu, dažkārt ir ļoti svarīgi, lai izstrādājumu neizmantotu nesankcionēti.

Šajā izvēlnē reģistrē lietotājvārdu, konta līmeni un paroli.

Atlasiet LIETOTĀJVĀRDU (USER NAME) un nospiediet ievadīšanas taustiņu ENTER. Pārvietojieties uz tukšu rindu un nospiediet ENTER. Izmantojot novietošanas grozāmslēdzi, kā arī bultas, ar tastatūru ierakstiet jaunu lietotājvārdu un nospiediet ENTER.

Atmiņā ir vieta 16 lietotāju kontiem. Kvalitātes datu failos būs redzams, kurš lietotājs ir veicis konkrēto metināšanu.

0460 949 290

- 67 -

9 INSTRUMENTI

Izvēlnē KONTA LĪMENIS (ACCOUNT LEVEL) izvēlieties:

• Administrator (Administrators) pilna piekļuve (var pievienot jaunus lietotājus)

• Senior user (Vecākais lietotājs) var piekļūt visam, izņemot: ○ iekārtas konfigurācija ○ lietotāja konti ○ tīkla iestatījumi

• Normal user (Parasts lietotājs) var piekļūt: ○ Izvēlnē Configuration (Konfigurēšana):

– Apkope

○ Izvēlnē Tools (Rīki):

– Ierīces informācija

○ Izvēlnē Settings (Iestatījumi):

– Spriegums – Strāva / stieples padeve – Elektroda padeves ātrums – Metināšanas virziens

Rindā PAROLE (PASSWORD), izmantojot tastatūru, ierakstiet paroli. Pēc barošanas avota ieslēgšanas un kontroles paneļa aktivizēšanas displejā būs redzams pieprasījums ievadīt paroli.

Ja nevēlaties iestatīt šo funkciju, bet vēlaties, lai barošanas avots un kontroles panelis būtu pieejams visiem lietotājiem, atlasiet LIETOTĀJA KONTI IZSLĒGTI (USER ACCOUNTS OFF).

0460 949 290

- 68 -

9 INSTRUMENTI

9.10 Ierīces informācija

Galvenā izvēlne → Instrumenti → Ierīces informācija

Šajā izvēlnē iespējams apskatīt šādu informāciju:

• Iekārtas ID

• Mezgla ID (atbilstoši tālāk norādītājiem mezgla ID; skatiet “Iekārtas ID”, lappuse57) 2 = barošanas avots 6= stieples padeve un padeves kustība (motora shēma) 8 = kontroles panelis

• Programmatūras versija

0460 949 290

- 69 -

IZVĒĻŅU STRUKTŪRA

SAW

1) The setting range is dependent on the product used.

2) The menu shows the settings that belong to the selected regulation type.

0460 949 290

- 70 -

IZVĒĻŅU STRUKTŪRA

GMAW

* The setting range is dependent on the product used.

0460 949 290

- 71 -

IZVĒĻŅU STRUKTŪRA

GOUGING

* The setting range is dependent on the product used.

0460 949 290

- 72 -

IZVĒĻŅU STRUKTŪRA

Configuration

Language Code lock

CONFIGURATION

General configuration

• fast mode soft buttons

• quality data log to file

• soft keys setup

• auto save mode

• unit of length

Machine configuration

• product code

• wire feed axis

• ice wire feed axis

• travel axis

• outer axis

• tandem

• parallel power sources

• ice wire feed

• polarity

• node ID settings

• system information

Cable lengths Maintenance

• contact tip change interval

• total running time limit

Measure–values filter factor

0460 949 290

- 73 -

IZVĒĻŅU STRUKTŪRA

Tools

Event handling

• Event log

• Active errors

TOOLS

Export/import

• weld data sets

• system settings

• setting limits

• measure limits

• error log

• quality function log

• production statistics

File manager Setting limit editor Measure limit editor Production statistics Quality functions Calendar User accounts Unit information

0460 949 290

- 74 -

STIEPLES IZMĒRI

Submerged arc welding with constant ampere (SAW CA)

Wire type Wire diameter (mm)

Fe Solid 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 Fe Solid Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x 3,0 2x4,0

2x5,0 Fe Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 Fe Flux Cored Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x 3,0 2x4,0 SS Solid 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 SS Solid Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x 3,0 2x3,2

2x4,0 SS Strip 30x0,5 60x0,5 90x0,5 SS Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 SS Flux Cored Twin 2x0,8 2x1,0 2x1,2 2x1,6 2x2,0 2x2,4 2x 3,0 2x3,2

2x4,0

MIG/MAG welding with constant ampere (GMAW CA)

Wire type Wire diameter (mm)

Fe Solid 0,8 1,0 1,2 1,6 2,0 2,4 Fe Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 SS Solid 0,8 1,0 1,2 1,6 2,0 2,4 SS Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 Al Solid 0,8 1,0 1,2 1,6 2,0 2,4 Al Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4

Gouging with constant ampere (CA)

Electrode dimension (mm)

8.0 9.5 13.0

0460 949 290

- 75 -

PASŪTĪŠANAS NUMURI

Ordering no. Denomination

0460 504 880 0460 949 270 0460 949 271 0460 949 272 0460 949 273 0460 949 274 0460 949 275 0460 949 276 0460 949 277 0460 949 278 0460 949 279 0460 949 280 0460 949 281 0460 949 282 0460 949 283

Control unit PEK Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL

Instruction manual HU 0460 949 284 0460 949 285 0460 949 286 0460 949 289 0460 949 290 0460 949 291 0460 949 292 0460 949 293

Instruction manual CZ

Instruction manual SK

Instruction manual RU

Instruction manual EE

Instruction manual LV

Instruction manual SI

Instruction manual LT

Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

0460 949 290

- 76 -

PASŪTĪŠANAS NUMURI

0460 949 290

- 77 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB A2, A6 PEK Control Panel Instruction manual [lv]

Specifications and Main Features

Frequently Asked Questions

User Manual

SATURA RĀDĪTĀJS

1 IEVADS

1.1 Vadības panelis

1.1.1 Taustiņi un grozāmslēdži

1.2 Pirmā darbība

1.2.1 Valodas izvēle

1.2.2 Mērvienība

1.3 Displejs

1.3.1 Simboli ekrānā

1.4 Vispārīga informācija par iestatījumiem

1.4.1 Skaitlisku vērtību iestatīšana

1.4.2 Iestatīšana, izmantojot norādītās alternatīvas

1.5 IZIET un ENTER

2 IZVĒLNES

2.1 Galvenā izvēlne

2.1.1 Konfigurēšanas izvēlne

2.1.2 Instrumentu izvēlne

2.1.3 Metināšanas datu iestatījumu izvēlne

2.1.4 Mērījumu izvēlne

2.1.5 Metināšanas datu atmiņas izvēlne

2.1.6 Ātrā režīma izvēlne

3 LOKA METINĀŠANA AR KUŠŅIEM

3.1 Iestatījumi loka metināšanai ar kušņiem

4 LOKA METINĀŠANA AR TĒRAUDA ELEKTRODU GĀZES VIDĒ

4.1 Iestatījumi loka metināšanai ar tērauda elektrodu gāzes vidē

5 GOUGING

5.1 Iestatījumi grebšanai

6 FUNKCIJU SKAIDROJUMS

6.1 CA, nemainīgs strāvas stiprumu apmēros

6.2 CW - nemainīga stieples padeve

6.3 CC, nemainīga strāva

6.4 Stieples / elektroda izmēri

6.5 Loka spriegums

6.6 Stieples padeves ātrums

6.7 Aukstas stieples padeves ātrums (ICE)

6.8 Aukstas stieples padeves aizkave (ICE)

6.9 Elektroda padeves ātrums

6.10 Metināšanas virziens

6.11 AC frekvence

6.12 AC līdzsvars

6.13 AC nobīde

6.14 Kausējuma priekšplūsma (SAW)

6.15 Gāzes priekšplūsma (GMAW)

6.16 Gaisa priekšplūsma (grebšana)

6.17 Startēšanas tips

6.18 Stieples palēninātā startēšana

6.19 Sākuma fāzes

6.20 Maksimālais atvērtās ķēdes spriegums (OCV)

6.21 Kausējuma pēcplūsma (SAW)

6.22 Gāzes pēcplūsma (GMAW)

6.23 Gaisa pēcplūsma (grebšana)

6.24 Krātera piepildīšana

6.25 Stieples atlaidināšanas laiks

6.26 Beigu fāzes

6.27 Dinamiskā regulēšana

6.28 Kontroles parametri

6.29 Iestatījumu ierobežojumi

6.30 Mērījumu ierobežojumi

7 ATMIŅAS PĀRVALDĪBA

7.1 Kontroles paneļa darbības veids

7.2 Glabāšana

7.3 Atsaukt

7.4 Dzēšana

7.5 Kopēšana

7.6 Nosaukuma piešķiršana

7.7 Rediģēšana

8 KONFIGURĒŠANAS IZVĒLNE

8.1 Bloķēšana ar kodu

8.1.1 Bloķēšanas koda statuss

8.1.2 Bloķēšanas koda noteikšana/rediģēšana

8.2 Vispārīgā konfigurēšana

8.2.1 Ātrā režīma izvēles taustiņi

8.2.2 Kvalitātes datu žurnāls uz failu

8.2.3 Izvēles taustiņu konfigurācija

8.2.4 Automātiskas saglabāšanas režīms

8.3 Iekārtas konfigurācija
