För att du ska kunna utnyttja din svetsutrustning maximalt rekommenderar vi att du läser den
här bruksanvisningen.
Allmän information om användningen finns i bruksanvisningarna för styrenheten,
svetsautomaten, kranen och strömkällan
Texten som visas i displayen finns på följande språk: Engelska, svenska, finska, norska,
danska, tyska, franska, italienska,holländska, spanska, portugisiska, ungerska, polska,
amerikanska, tjeckiska, kinesiska och ryska.
1.1Inställningspanel
1.Meny
2.Ratt för flyttning av markör
(positioneringsratt)
3.ENTER
4.Grön indikeringslampa, lyser när
funktionen är aktiv
5.Svetsstart
6.Svetsstopp
7.Ratt för inställning av åkhastighet i
mätmenyn, i andra menyer för
ökning eller minskning av inställda
värden (inställningsratt)
8.Manuell åkrörelse
9.Manuell trådmatning nedåt
10.Ratt för inställning av bågspänning i mätmenyn, i andra menyer för ökning eller
minskning av inställda värden (inställningsratt)
11.Snabb rörelse
12.Manuell åkrörelse
13.Ratt för inställning av svetsström/trådmatningshastighet i mätmenyn, i andra menyer
för ökning eller minskning av inställda värden (inställningsratt)
Med Meny-knappen kommer man alltid tillbaka till huvudmenyn i respektive process.
ENTER
Med ENTER bekräftas ett val.
Programknappar
De fem knapparna (S1 - S5) nedanför displayen har varierande funktioner. Dessa
programknappar har olika funktioner beroende på vilken meny som för tillfället visas på
displayen. Aktuell funktion för respektive knapp visas i texten längst ned i displayen. När
funktionen är aktiv anges det av att fältet med textrutan blir vit.
Trådmatning uppåt
Knapp för tillbakabackning av tråden utan att bågspänningen går till, till exempel vid byte av
trådbobin. Tråden matas så länge knappen hålls intryckt.
Trådmatning nedåt
Knapp för frammatning av tråd utan att bågspänning går till. Tråden matas så länge knappen
hålls intryckt.
Åkrörelse
Knapp för åkrörelse i den svetsriktning där symbolen visas på svetsutrustningen. För att
Placera markören på raden MÅTTENHET. Tryck på ENTER för att få fram en lista över vilka
måttenheter som är tillgängliga i inställningspanelen.
Placera markören på raden för önskad
måttenhet och tryck på ENTER.
1.3Display
Markör
Inställningspanelens markör visas som ett svart fält runt texten, varvid den markerade texten
blir vit. Markören visas med fet text i bruksanvisningen.
Textrutor
Längst ner i displayen finns fem rutor med text som förklarar den aktuella funktionen för de
fem programknapparna nedanför displayen.
När det finns mer information efter en rad anges det av en svart pilefter texten.
1.4Allmän information om inställningar
Det finns tre typer av inställningar:
•Inställning av numeriska värden
•Inställning av givna alternativ
•Inställning av läge PÅ/AV
1.4.1Inställning av numeriska värden
Vid inställning av siffervärden används inställningsrattarna för ökning eller minskning av
inställda värden. I mätmenyn används rattarna för svetsström/trådmatningshastighet,
bågspänning och åkrörelse.
1.4.2Inställning med givna alternativ
Vissa inställningar görs genom markering av ett alternativ i en lista. Så här kan listan se ut:
Markören är placerad på raden SAW. Genom att trycka på knappen ENTER i det här läget
väljer du alternativet SAW. Vill du istället välja något annat alternativ placerar du markören på
rätt rad genom att stega uppåt eller nedåt med positioneringsratten. Tryck sedan på knappen
ENTER. Vill du lämna listan utan att göra något val trycker du på AVBRYT.
The menu trees are displayed in the "MENU STRUCTURE" appendix to this manual. During
start-up, a start-up screen containing information about the current program version is
displayed briefly.
Start-up screen
2.1Huvudmeny
I HUVUDMENYN kan du byta svetsprocess, metod, trådtyp, reglermetod, tråddimension
m.m.
Från den här menyn kommer du vidare till andra undermenyer.
I menyn KONFIGURATION kan du ändra språk, byta lösenord, göra allmänna inställningar,
justera maskinen etc. Menyn ser olika ut beroende på vilken typ av strömkälla som är vald
under Maskininställningar.
2.1.2Verktygsmeny
Huvudmeny → Verktyg
I menyn VERKTYG kan du överföra filer, visa kvalitets- och produktionsstatistik,
händelseloggar m.m.
Kalltrådsmatning kan du aktivera genom att aktivera programknappen ICE TRÅD, se
”Konfiguration programknapp”, sid.42. Om du trycker på knappen kan du ändra
kalltrådmatningshastigheten med den vänstra insträllningsratten A. Om du inte trycker på
programknappen påverkar inställningsratten strömmen A.
I mätbilden kan du även se inställda värden om du trycker på programknappen INST. VÄRD.
Om du aktiverar både programknappen ICE TRÅD och programknappen INST. VÄRD kan
du ändra den inställda kalltrådmatningshastigheten. Hur man aktiverar funktionen anges i
”Konfiguration programknapp”, sid.42.
•300 cm/min – inställd kalltrådmatningshastighet
•20,0 volt – inställd bågspänning
•30cm/min – inställd åkhastighet
2.1.5Svetsdataminnesmeny
Huvudmeny →
På menyn SVETSDATAMINNE sparas, återkallas, raderas och kopieras olika uppsättningar
av svetsdata. Svetsdatauppsättningarna kan lagras i 255 olika minnespositioner.
Mer information finns i ”MINNESHANTERING”, sid.30.

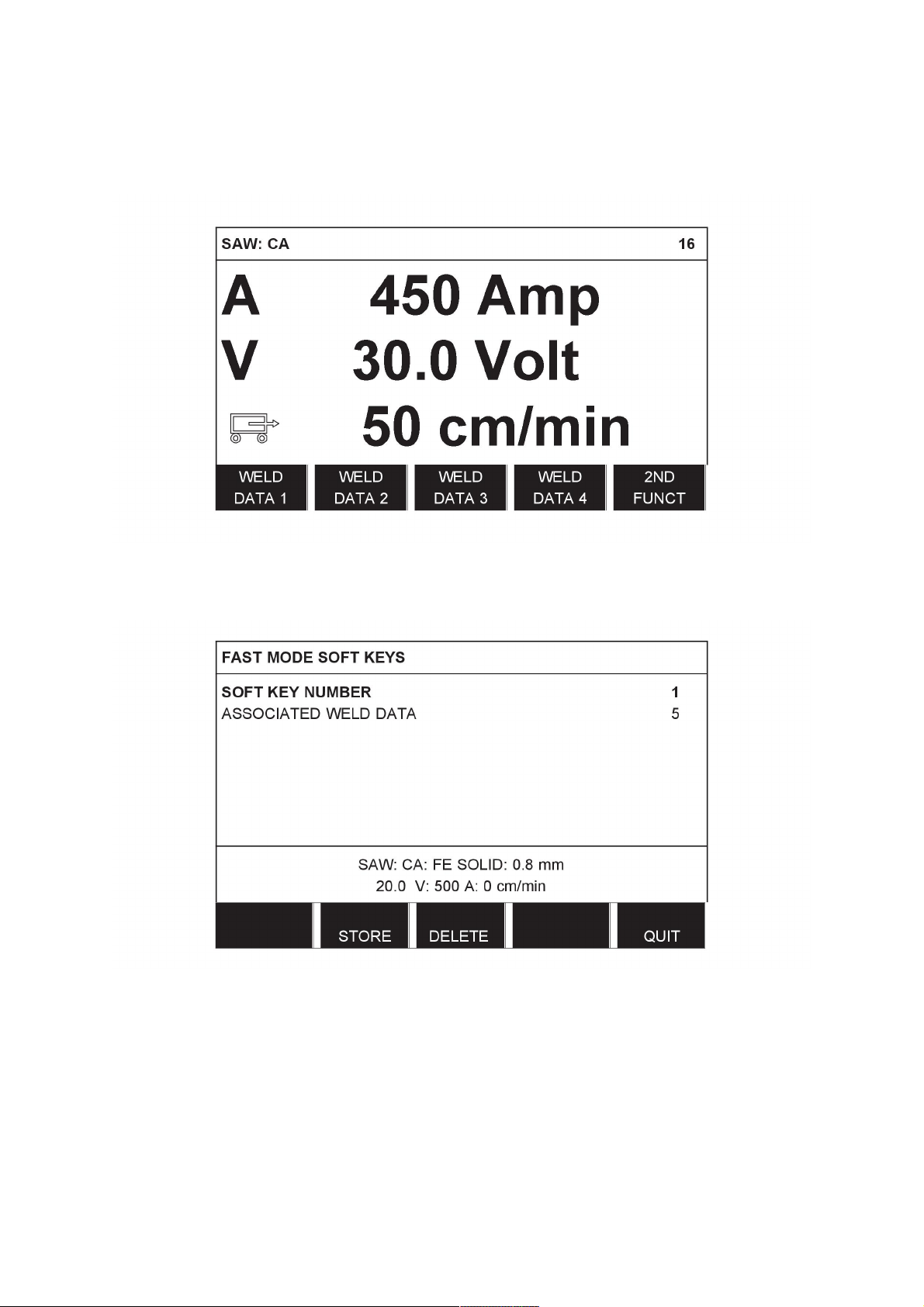

På menyn SNABBINSTÄLLNINGAR kan du länka programknappar till minnespositioner för
svetsdata. Dessa inställningar görs på menyn KONFIGURATION. Numret på den valda
minnespositionen visas i det övre, högra hörnet.
Mer information finns i ”Programknappar för snabbinställning”, sid.41.
Vid pulverbågsvetsning (SAW) smälter en ljusbåge en kontinuerligt frammatad tråd.
Smältbadet skyddas av svetspulver.
När processen SAW är vald kan man välja mellan två metoder genom att markera METOD
med positioneringsratten och trycka på ENTER. Välj mellan likström DC eller växelström AC.
När processen SAW är vald kan man även välja mellan tre reglermetoder genom att markera
REGLERMETOD med positioneringsratten och trycka på ENTER. Välj mellan konstant
svetsström CA, konstant trådmatning CW och konstant ström CC (CC gäller endast
Aristo1000), se förklaringarna i ”CA, konstant svetsström”, sid.25, ”CW, konstanttrådmatning”, sid.25 och ”CC, konstant ström”, sid.25.
Om kalltrådsmatning är vald, se ”Kalltrådmatning”, sid.52, kan du endast välja
reglermetoden CW.
3.1Inställningar för pulverbågsvetsning
InställningarInställningsområdeI steg omVärde efter
InställningarInställningsområdeI steg omVärde efter
återställning
Trådkrypstarthastighet0 - 1000 cm/min1 cm/min20 cm/min
StartfaserAV eller PÅ-AV
TomgångsspänningAV eller PÅ-AV
Maximal tomgångsspänning5 - 60 V0,1 V50 V
Stoppdata
2)
Pulverefterströmning0 - 99,0 s0,1 s0 s
KraterfyllnadAV eller PÅ-AV
Kraterfyllnadstid0–10 s0,01 s1 s
Efterbrinntid0–10 s0,01 s1 s
StoppfaserAV eller PÅ-AV
Regleringsparametrar
DynamikAuto eller Inställda värden -Auto
InduktansAuto eller Inställda värden -Auto
Gränser inställningar--Gränser mätvärden---
1)
Inställningsområdet beror på vilken produkt som används.
2)
På menyn visas vilka inställningar som hör till den valda reglermetoden.
Vid MIG/MAG-svetsning (GMAW) smälter en ljusbåge en kontinuerligt frammatad tråd.
Smältbadet skyddas med skyddsgas.
När processen MIG/MAG är vald kan man välja mellan två reglermetoder genom att markera
REGLERMETOD med positioneringsratten och trycka på ENTER. Välj mellan konstant
svetsström CA och konstant trådmatning CW, se förklaringarna i ”CA, konstant svetsström”,
sid.25 och ”CW, konstant trådmatning”, sid.25.
4.1Inställningar för MIG/MAG-svetsning
InställningarInställningsområdeI steg omVärde efter
återställning
Bågspänning*14 - 50 V0,1V (1V)30 V
Svetsström* (CA)0 - 3200 A1 A400 A
Trådmatningshastighet* (CW)0 - 2500cm/min1 cm/min300 cm/min
Åkhastighet*0 - 200 cm/min1 cm/min50 cm/min
Svetsriktning▲-■-■
Startdata
Gasförströmning0 - 99,0 s0,1 s2,0 s
StarttypDirekt eller Skrap-Direkt
TrådkrypstartAutomatisk eller inställd
hastighet
Trådkrypstarthastighet0 - 1000 cm/min1 cm/min20 cm/min
StartfaserAV eller PÅ-AV
TomgångsspänningAV eller PÅ-AV
Maximal tomgångsspänning5 - 60 V0,1 V50 V
-Auto
Stoppdata
Gasefterströmning0 - 99,0 s0,1 s2,0 s
KraterfyllnadAV eller PÅ-AV
Kraterfyllnadstid0–10 s0,01 s1 s
Efterbrinntid0–10 s0,01 s1 s
StoppfaserAV eller PÅ-AV
Dynamisk regleringAuto eller Inställt värde-Auto
Vid luftbågmejsling används en speciell kolelektrod med kopparhölje.
En ljusbåge mellan kolelektroden och arbetsstycket smälter materialet. Luft tillförs så att det
smälta materialet blåses bort.
När processen LUFTBÅGMEJSLING är vald kan man välja mellan två reglermetoder genom
att markera REGLERMETOD med positioneringsratten och trycka på ENTER. Välj mellan
konstant svetsström CA och konstant trådmatning CW, se förklaringarna i ”CA, konstantsvetsström”, sid.25 och ”CW, konstant trådmatning”, sid.25.
5.1Inställningar för luftbågmejsling
InställningarInställningsområdeI steg omVärde efter
återställning
Bågspänning*14 - 50 V0,1V (1V)30 V
Svetsström* (CA)0 - 3200 A1 A400 A
Trådmatningshastighet* (CW)0 - 2500cm/min1 cm/min300 cm/min
Åkhastighet*0 - 200 cm/min1 cm/min40 cm/min
Svetsriktning▲-■-■
Startdata
Luftförströmning0 - 99,0 s0,1 s0 s
StarttypDirekt eller Skrap-Direkt
TrådkrypstartAutomatisk eller inställd
hastighet
Trådkrypstarthastighet0 - 1000 cm/min1 cm/min20 cm/min
StartfaserAV eller PÅ-AV
TomgångsspänningAV eller PÅ-AV
Maximal tomgångsspänning5 - 60 V0,1 V50 V
-Auto
Stoppdata
Luftefterströmning0 - 99,0 s0,1 s0 s
KraterfyllnadAV eller PÅ-AV
Kraterfyllnadstid0–10 s0,01 s1 s
Efterbrinntid0–10 s0,01 s1 s
Trådmatningen styrs av strömkällan så att en konstant svetsström kan erhållas.
•Konstant strömstyrka väljs på huvudmenyn.
6.2CW, konstant trådmatning
Svetsströmmen blir ett resultat av den valda trådmatningshastigheten.
•Konstant trådmatning väljs på huvudmenyn.
6.3CC, konstant ström
(gäller endast strömkällan Aristo1000)
Spänningen varieras så att en konstant svetsström erhålles.
•Konstant strömstyrka väljs på huvudmenyn.
Högre trådhastighet ger högre svetsström.
6.4Tråd-/elektroddimension
I tabellen på sidan 68 visas de tråd-/elektroddimensioner som kan väljas.
Valda dimensioner har stor inverkan på startförlopp och kraterfyllnad. Vid svetsning med
andra tråddimensioner än dem som finns upptagna i tabellen, välj den som har en dimension
som ligger nära en dimension i listan.
•Tråd-/elektroddimension väljs på huvudmenyn.
6.5Bågspänning
Högre bågspänning ger längre ljusbåge och gör smältan varmare och bredare.
•Bågspänningen ställs in i mätbilden, på svetsdatainställningsmenyn eller på
snabbinställningsmenyn.
6.6Trådmatningshastighet
Med trådmatningshastighet anges en matningshastighet (cm/min) för tråden. Högre
trådhastighet ger högre svetsström.
•Trådmatningshastigheten ställs in i mätbilden, på svetsdatainställningsmenyn, eller på
snabbinställningsmenyn.
6.7Kalltrådmatningshastighet (ICE)
Med kalltrådmatningshastighet anges en matningshastighet (cm/min) för kalltråden.
•Kalltrådmatningshastigheten ställs in i mätbilden, på svetsdatainställningsmenyn eller på
snabbinställningsmenyn.
6.8Kalltrådsstartfördröjning (ICE)
Med kalltrådsstartfördröjning anges hur lång tid (s) efter svetsstart som kalltrådmatningen
ska börja.
•Kalltrådstartfördröjning ställs in på svetsdatainställningsmenyn.
Med åkhastighet anges den hastighet (cm/min) som en kran eller vagn ska förflytta sig med.
•Åkhastigheten ställs in i mätbilden, på svetsdatainställningsmenyn eller på
snabbinställningsmenyn.
6.10Svetsriktning
Åkrörelse i den riktning som symbolen visar.
•Svetsriktningen väljs på svetsdatainställningsmenyn.
6.11AC-frekvens
(gäller endast strömkällan Aristo1000)
Med AC-frekvens menas antal svängningar per sekund genom nollnivån.
•AC-frekvens väljs på svetsdatainställningsmenyn.
6.12AC-balans
(gäller endast strömkällan Aristo1000)
AC-balansen utgör förhållandet mellan positiv (+) och negativ (-) puls. Värdet som ställs in
anger hur stor procentandel av perioden som ska utgöras av den positiva delen.
•AC-balans väljs på svetsdatainställningsmenyn.
6.13AC-offset
(gäller endast strömkällan Aristo1000)
Med AC-offset förskjuts AC-nivån positivt eller negativt i förhållande till nollnivån.
•AC-offset ställs in på svetsdatainställningsmenyn.
6.14Pulverförströmning (SAW)
Pulverförströmning anger hur lång tid man vill att svetspulvret ska rinna innan ljusbågen
tänds.
•Pulverförströmningen ställs in på svetsdatainställningsmenyn under startdata.
6.15Gasförströmning (GMAW)
Gasförströmning anger hur lång tid skyddsgasen ska strömma innan ljusbågen tänds.
•Gasförströmning ställs in på svetsdatainställningsmenyn under startdata.
6.16Luftförströmning (luftbågmejsling)
Luftförströmning anger hur lång tid som luften ska strömma innan ljusbågen tänds.
•Luftförströmning ställs in på svetsdatainställningsmenyn under startdata.
6.17Starttyp
Det finns två olika starttyper:
•Direktstart, som innebär att åkhastigheten startar när ljusbågen tänds.
•Skrapstart, som innebär att åkhastigheten startar när trådmatningen startar.
•Starttyp väljs på svetsdatainställningsmenyn under startdata.
Under trådkrypstart ställs önskad kryphastighet på elektrodmotorn vid start.
Om man till exempel ställer in 50 på menyn får man en kryphastighet på 50 cm/min.
Det förinställda värdet "AUTO" ger en kryphastighet beräknad utifrån inställda värden.
•Trådkryphastighet ställs in på svetsdatainställningsmenyn under startdata.
6.19Startfaser
Vid svetsning med speciell tråd eller speciella material kan det vara nödvändigt att skapa en
egen startsekvens. Startsekvensen kan påverka smältbadets utseende.
Följande kan ställas in för Startfas 1 PÅ
•Tid s
Den tid som man svetsar i fas 1.
•Bågspänning %
I procent av inställd spänning
•Trådmatning %
I procent av inställd trådmatning
•Svetsström %
I procent av inställd svetsström
•Åkhastighet %
I procent av inställd åkhastighet
•Startfaser ställs in på svetsdatainställningsmenyn under startdata.
Följande kan ställas in för Startfas 2 PÅ
•Tid s
Den tid som man svetsar i fas 2.
•Bågspänning %
I procent av inställd spänning
•Trådmatning %
I procent av inställd trådmatning
•Svetsström %
I procent av inställd svetsström
•Åkhastighet %
I procent av inställd åkhastighet
6.20Max tomgångsspänning (OCV, Open Circuit Voltage)
PÅ innebär att man kan ställa in tomgångsspänningen.
AV innebär att tomgångsspänningen är densamma som det inställda värdet för
svetsspänningen.
•Tomgångsspänningen ställs in på svetsdatainställningsmenyn under startdata.
6.21Pulverefterströmning (SAW)
Pulverefterströmningen anger hur lång tid pulvret ska rinna efter det att ljusbågen har
släckts.
•Pulverefterströmningen ställs in på svetsdatainställningsmenyn under stoppdata.
6.22Gasefterströmning (GMAW)
Gasefterströmning anger hur lång tid skyddsgasen ska strömma efter att ljusbågen släckts.
•Gasefterströmning ställs in på svetsdatainställningsmenyn under stoppdata.
6.23Luftefterströmning (luftbågmejsling)
Luftefterströmning anger hur lång tid man vill att luften ska strömma efter det att ljusbågen
har släckts.
•Luftefterströmning ställs in på svetsdatainställningsmenyn under stoppdata.
Kraterfyllnad möjliggör en kontrollerad minskning av värme och storlek på svetsbadet vid
svetsslut. Detta gör det lättare att undvika porer, varmsprickor och kraterbildning i
svetsfogen.
•Kraterfyllnad ställs in på svetsdatainställningsmenyn under stoppdata.
6.25Efterbrinntid
Efterbrinntid är en fördröjning mellan den tidpunkt då tråden börjar bromsa till dess att
strömkällan stänger av bågspänningen. För kort efterbrinntid ger långt trådutstick efter
avslutad svetsning, vilket medför risk att tråden fastnar i smältbadet när detta stelnar. För
lång efterbrinntid ger kortare utstick och ökad risk för att ljusbågen ska brinna upp i
kontaktmunstycket.
•Efterbrinntiden ställs in på svetsdatainställningsmenyn under stoppdata.
6.26Stoppfaser
Stoppfaser används i huvudsak för inställning av kraterfyllnad.
Följande kan ställas in för Stoppfas 1 PÅ
•Tid s
Den tid som man svetsar i fas 1.
•Bågspänning %
I procent av inställd spänning
•Trådmatning %
I procent av inställd trådmatning
•Svetsström %
I procent av inställd svetsström
•Åkhastighet %
I procent av inställd åkhastighet
•Stoppfaser ställs in på svetsdatainställningsmenyn under startdata.
Följande kan ställas in för Stoppfas 2 PÅ
•Tid s
Den tid som man svetsar i fas 2.
•Bågspänning %
I procent av inställd spänning
•Trådmatning %
I procent av inställd trådmatning
•Svetsström %
I procent av inställd svetsström
•Åkhastighet %
I procent av inställd åkhastighet
6.27Dynamisk reglering
Funktionen dynamisk reglering är framtagen för flerelektrodsvetsning och ändrar
karakteristiken på strömkällan. Strömkällans karakteristik beräknas utifrån inställda tråddata.
•Dynamisk reglering ställs in på svetsdatainställningsmenyn.
6.28Regleringsparametrar
Vid vissa tillämpningar visas funktionen Regleringsparametrar istället för Dynamisk reglering.
Under Regleringsparametrar går det att göra två olika inställningar:
•Dynamik – påverkar den dynamiska karaktäristiken
•Induktans – högre värde ger bredare svetsbad och mindre sprut. Lägre värde ger en
stabil och koncentrerad båge och ett hårdare ljud.
•Regleringsparametrarna ställs in på svetsdatainställningsmenyn.
6.29Gränser inställningar
Information om inställningarnas gränsvärden finns i ”Redigera gränsinställningar”, sid.63.
Inställningspanelen kan sägas bestå av två delar: arbetsminnet och svetsdataminnet.
Spara
Arbetsminne
I arbetsminnet skapas en komplett uppsättning svetsdatainställningar som kan lagras i
svetsdataminnet.
Under svetsningen är det alltid innehållet i arbetsminnet som styr processen. Det är därför
också möjligt att hämta svetsdatainställningar från svetsdataminnet till arbetsminnet.
Observera att arbetsminnet alltid innehåller de senast inställda svetsdatainställningarna.
Dessa kan hämtas från svetsdataminnet eller från individuellt ändrade inställningar.
Arbetsminnet är med andra ord aldrig tomt eller "nollställt".
Huvudmeny → MINNE → Svetsdataminne
Återkalla
Svetsdataminne
I inställningspanelen kan man lagra upp till 255 uppsättningar svetsdata. Varje sådan
uppsättning ges ett nummer från 1 till 255.
Man kan också radera, kopiera, ändra och namnge datauppsättningar och hämta en
uppsättning svetsdata till arbetsminnet.
Gör på följande sätt för att ge en lagrad svetsdatauppsättning ett eget namn:
Tryck på 2:A FUNKT Markera den minnesposition som du vill namnge och tryck sedan på
NAMNGE.
Nu visas ett tangentbord som används på följande sätt:
•Placera markören på önskat tangentbordstecken med hjälp av pilarna och
positioneringsratten. Tryck på KLAR. Skriv på detta sätt en komplett textsträng på
maximalt 40 tecken.
•Tryck på KLAR för att spara namnet. Det egna namngivna alternativet visas nu i listan.
•Generella inställningar, se ”Generella inställningar”, sid.40.
•Maskininställningar, se ”Maskininställningar”, sid.44.
•Kabellängder, se ”Kabellängder (gäller endast LAF- och TAF-strömkällor)”, sid.54.
•Underhåll, se ”Underhåll”, sid.55.
•Mätvärden filterfaktor, se ”Mätvärden filterfaktor”, sid.55.
8.1Kodlås
Huvudmeny → Konfigurationsmeny → Kodlås
När låsfunktionen är aktiverad och man är i mätbilden eller snabbinställningsmenyn krävs ett
lösenord (låskod) för att komma ur dessa menyer.
Kodlås aktiveras på konfigurationsmenyn.
8.1.1Låskodsstatus
I låskodsstatus kan man aktivera/avaktivera låsfunktionen utan att radera den befintliga
låskoden om funktionen avaktiveras. Finns det ingen låskod lagrad och man försöker
aktivera kodlåset visas tangentbordet för inmatning av en ny låskod.
Lämna låst läge
När skärmen för mätvärden eller snabbinställningsmenyn visas och kodlåset är avaktiverat
kan man utan begränsningar lämna dessa menyer genom att trycka på AVBRYT eller MENY
för att komma till huvudmenyn.
Har man kodlåset aktiverat och försöker ta sig ur menyn kommer följande bild upp som
uppmärksammar användaren på att låsskyddet är aktiverat.
TRYCK PÅ ENTER FÖR LÅSKOD...
Här kan man välja AVBRYT för att ångra och komma tillbaka till föregående meny, eller gå
vidare genom att trycka på ENTER för att mata in låskoden.
Man kommer då till menyn med tangentbordet där man kan ange koden. Tryck på ENTER
efter varje tecken och bekräfta koden genom att trycka på ENTER igen.
Följande textruta visas:
UNIT UNLOCKED! (enhet upplåst)
Om fel kod anges visas ett felmeddelande där man kan välja om man vill försöka igen eller
gå tillbaka till den ursprungliga menyn, det vill säga skärmen för mätvärden eller
snabbinställningsmenyn.
Om koden är rätt avlägsnas alla spärrar till andra menyer men kodlåset förblir aktiverat.
Det innebär att man kan lämna skärmen för mätvärden och snabbinställningsmenyn tillfälligt,
men ändå behålla låsläget när man återgår till dessa menyer.
8.1.2Ange/ändra låskod
I ange/ändra låskod kan man redigera en befintlig låskod eller ange en ny. En låskod kan
bestå av max 16 valfria bokstäver eller siffror.
Programknapparna SVETSDATA 1 till och med SVETSDATA 4 visas på
snabbinställningsmenyn.
De konfigureras på följande sätt:
Placera markören på raden PROGRAMKNAPPSNUMMER.
Knapparna är numrerade från 1 till 4 från vänster till höger. Välj önskad knapp genom att
ange dess nummer med inställningsrattarna.
Stega sedan till nästa rad, RELATERADE SVETSDATA. Här kan man bläddra bland de
svetsdatauppsättningar som finns lagrade i svetsdataminnet. Välj önskat svetsdatanummer
med hjälp av inställningsrattarna. Tryck på LAGRA för att spara. Tryck på RADERA för att ta
bort den sparade uppsättningen.
På menyn KVALITETSDATA TILL FIL kan man aktivera den med PÅ.
Läs mer om inställningarna för kvalitetsfunktionen i ”Kvalitetsfunktioner”, sid.65.
8.2.3Konfiguration programknapp
Tidigare beskrevs inställningspanelens programknappar. Vid pulverbågsvetsning (SAW) och
MIG/MAG-svetsning (GMAW) kan användaren själv ställa in funktionen för dessa knappar
genom att välja från en lista med givna alternativ. Det finns åtta programknappar som kan
tilldelas en funktion.
Det går att välja mellan följande alternativ:
•Ingen
•Gas / Flux
•Inställningsvärden
Inställda börvärden visas istället för mätvärdena i mätmenyn.
•Relä 2
Ställer in reläutgång nr 2 på motorkortet. Kunden kan använda utgången till valfri
funktion.
•Riktning
•Fjärr-I/O
Används när man vill styra PEK och svetsströmkälla via en extern I/O-enhet.
•Extern axel
Aktiveras när man har en extern I/O-enhet för styrning av t.ex en rullbock.
•Tandem
Används vid svetsning med två svetshuvuden.
•Kalltrådmatning (ICE)
Används när en icke strömförande tråd matas ner i smältbadet och kalltrådens hastighet
I displaybilden finns två kolumner; en för PROGRAMKNAPPAR och en för FUNKTION.
När knapparna tilldelas funktioner numreras dessa från vänster enligt följande:
Gör på följande sätt för att tilldela en programknapp en ny funktion:
Placera markören på den rad som har det programknappsnummer som du vill använda och
tryck ENTER. Funktionsalternativen visas i en popuppmeny. Välj alternativ med
positioneringsratten och tryck på ENTER.
Man kan tilldela nya funktioner till de övriga knapparna på samma sätt, genom att para ihop
en av funktionerna i den vänstra kolumnen med ett knappnummer i den högra kolumnen.
Om en svetsdatauppsättning har återkallats från en minnesposition i svetsdataminnet och
man ändrar inställningarna sparas de nya inställningarna i arbetsminnet i den senaste
återkallade minnespositionen vid svetsstopp.
Manuell lagring av svetsdata i en minnesposition spärrar nästkommande automatiska
lagring.
Den minnesposition i vilken svetsdatauppsättningen är lagrad visas i det övre, högra hörnet
på skärmen för mätvärden.
Valfri konfigurering för anslutning av 2 motorer till drivdonskortet. En för trådmatning och
en för åkrörelse.
•FREE 3 AXIS
Valfri konfigurering för anslutning av extern rullbock, lägesställare eller linjäraxel samt för
2 motorer till drivdonskortet. En för trådmatning och en för åkrörelse.
8.3.2Trådmataraxel
Trådmatningsmotorn ställs in automatiskt enligt tabellerna nedan.
Placera markören på raden TANDEM och tryck på ENTER. Välj PÅ med
positioneringsratten och tryck på ENTER.
För att kunna svetsa med två svetshuvuden måste man ställa in funktionen
SVETSHUVUDOFFSET.
SVETSHUVUDOFFSET är avståndet i millimeter mellan svetshuvudena.
När man anger avståndet mellan svetshuvud 1 FRÄMRE och svetshuvud 2 BAKRE räknas
värdet om av styrenheten till en tid mellan det att svetshuvud 1 startar och svetshuvud 2 ska
starta.
Den tid som styrenheten kan beräkna för avståndet mellan start och stopp av
svetsströmkällorna är maximalt 65 sekunder. Det innebär att om man till exempel anger
svetshastighet 50cm/min kan man lägga in maximalt 2000mm som
SVETSHUDUDOFFSET. Detta för att inte tiden ska hinna rinna ut innan svetshuvud 2
kommer fram till startpunkten.
BAKREFRÄMRE
SVETSHUVUDOFFSET
OBS!Se till att båda styrenheterna har samma inställningar för SVETSHUVUDOFFSET och
ange samma åkhastighet. Den styrenhet som fungerar som "master" ska tilldelas FRÄMRE
och den styrenhet som fungerar som "slav" ska tilldelas BAKRE. Åkrörelsen styrs alltid av
"master".
Används vid svetsning med två eller flera svetshuvuden. Svetshuvudena styrs av varsin
styrenhet (PEK).
Placera markören på raden TANDEM och tryck på ENTER. Välj PÅ med
positioneringsratten och tryck på ENTER.
Det främre svetshuvudet är valt.
Det bakre svetshuvudet är valt.
SVETSHUVUD
Välj om svetshuvudet ska vara det främre (FRÄMRE) eller det bakre (BAKRE).
AC SYNK MASTER
En strömkälla i ett parallellt system måste ställas in som AC-synkroniseringsmaster om
synkroniserad AC-svetsning används. Helst ska den första AC-svetsningsströmkällan ställas
in som AC-synkroniseringsmaster.
ÅKKONTROLL
Välj om svetshuvudet ska styra åkrörelsen. Både det främre och det bakre svetshuvudet kan
styra åkrörelsen, men bara ett av dem i taget.
SYNKRONISERAD SVETSSTART
Om man väljer PÅ behöver man endast starta det främre svetshuvudets styrenhet. Det
bakre svetshuvudet startas automatiskt. Väljer man AV måste man starta alla svetshuvuden
med respektive styrenhet.
Synkroniserad AC-svetsning innebär att frekvens och balans, AC-pulserna, synkroniseras till
samma värden för alla svetshuvuden i tandemsystemet.
SVETSHUVUDOFFSET
SVETSHUVUDOFFSET är avståndet i millimeter mellan svetshuvudena. Svetshuvudoffset
ska alltid anges, oavsett om synkroniserad svetsstart används eller inte. Om svetsstarten
inte synkroniseras används offset-värdet för beräkning av hur lång tid som ska förflyta innan
det bakre svetshuvudet ska starta.
BAKREFRÄMRE
SVETSHUVUDOFFSET
FASSKIFTNING (gäller endast AC-svetsning)
Fasskiftning innebär en fasförskjutning i förhållande till det främre svetshuvudet. Enheten är
grader.
8.3.8Parallella strömkällor (gäller endast strömkällan Aristo 1000)
För att kunna konfigurera två strömkällor parallellt ska endast de två strömkällor som ska
anslutas ha ström på och vara aktiva på CAN2-bussen.
Kalltrådmataraxelns inställningar ska vara identiska med trådmataraxeln.
•Motor väljs ur en listruta med följande alternativ:
•VÄXEL 1 ska ställas in på läget PÅ. Värdet kan inte vara AV.
•VÄXEL 2 ska normalt ställas in på läget PÅ men läget AV kan också väljas.
•Värdena N1 och N2 under Växel 1 och 2 ställs in med någon av de tre
inställningsrattarna nederst på panelen. Intervallen för N1 och N2 beror på vilken motor
som är vald.
•Diametern på matarrullarna (DIAM. MATARRULLAR) väljs med valfri inställningsratt.
Intervallet beror på vilken motor som är vald.
•Enkodern för pulser (ENKODER PULSER) väljs med valfri inställningsrattratt. Intervallet
är 1 - 9998ppr (ppr = pulser per varv).
•LÅG MANUELL HASTIGHET väljs med någon av inställningsrattarna. Intervallet är 1 1000cm/min.
•HÖG MANUELL HASTIGHET väljs med någon av inställningsrattarna. Intervallet är 1 5000 cm/min.
8.3.10Polaritet (gäller endast strömkällan Aristo1000)
På menyn POLARITET kan du ange polaritet för svetsningen.
•Om du vill svetsa med positiv polaritet på svetstråden och negativ polaritet på
arbetsstycket väljer du positiv polaritet.
•Om du vill svetsa med negativ polaritet på svetstråden och positiv polaritet på
arbetsstycket väljer du negativ polaritet.
8.3.11Nod-ID-inställningar (gäller endast strömkällan Aristo1000)
Finns I/O-noder med i systemet anges deras id-nummer här.
8.3.12Systeminformation (gäller endast strömkällan Aristo 1000)
Menyn SYSTEMINFORMATION visar aktiva strömkällor anslutna via CAN2-buss, om
strömkällorna är i tandem- eller parallelläge och om de är konfigurerade som Master eller
Slav.
8.4Kabellängder (gäller endast LAF- och TAF-strömkällor)
Bågspänningen påverkas av impedansen i svetskablarna. Impedansen påverkas bland annat
av kablarnas längd och kabelarea samt av hur de är dragna. Detta är speciellt framträdande
vid AC-svetsning.
Kompensation för spänningsfallet när kablarna är långa erhålles om den aktuella
kabellängden anges.
Den totala kabellängden (svetskabel och återledare tillsammans) måste anges.
OBS! När två kablar används måste man lägga ihop areorna för de båda kablarna.
Den här funktionen är aktiv under startförloppet innan strömkällan har hunnit ta emot
mätvärden som den kan reglera efter.
Har man valt "Max OCV" är den här funktionen avaktiverad.
På den här menyn ställer man in hur ofta kontaktmunstycket ska bytas. Ange efter hur
många svetsstarter som byte ska ske genom att markera raden INTERVALL, BYTE AV
SVETSMUNSTYCKE, och tryck på ENTER. Ändra värdet med inställningsrattarna. När
intervallet har passerats visas felkod 54 i felloggen.
När alternativet TOTAL DRIFTTIDSGRÄNS är valt i stället för antal starter kontaktas en
auktoriserad ESAB-servicetekniker.
På den här menyn kan man välja filterfaktor för svetsströmmens uppmätta värde. Ju högre
värde du väljer som filterfaktor desto stabilare blir det värde som visas för svetsströmmen.
Du kan välja mellan filterfaktorerna 1, 2 och 4.
Placera markören på raden MÄTVÄRDEN FILTERFAKTOR och tryck på ENTER.
Filterfaktorerna ETT, TVÅ och FYRA visas i en popuppmeny. Välj önskad filterfaktor med
positioneringsratten och tryck sedan på ENTER.
•Händelsehantering, se ”Händelsehantering”, sid.56.
•Exportera/Importera, se ”Exportera/Importera”, sid.59.
•Filhanterare, se ”Filhanterare”, sid.60.
•Redigera gränser inställningar, se ”Redigera gränsinställningar”, sid.63.
•Redigera gränser mätvärden, se ”Redigera mätvärdesinställningar”, sid.63.
•Produktionsstatistik, se ”Produktionsstatistik”, sid.65.
•Kvalitetsfunktioner, se ”Kvalitetsfunktioner”, sid.65.
•Kalender, se ”Kalender”, sid.67.
•Användarkonton, se ”Användarkonton”, sid.67.
•Enhetsinformation, se ”Enhetsinformation”, sid.69.
9.1Händelsehantering
Huvudmeny → Verktyg → Händelsehantering
Felhanteringskoder används för att indikera att det har uppstått ett fel i svetsprocessen.
Koderna anges i displayen på en popup-meny. Ett utropsteckenvisas i övre högra hörnet
på displayen.
Obs!försvinner från displayen när man öppnar händelseloggen.
På menyn Händelsehantering finns två undermenyer, Händelselogg (se ”Händelselogg”,
sid.56) och Aktiva fel (se ”Aktiva fel”, sid.57).
Alla fel som uppstår när svetsutrustningen används dokumenteras som felmeddelanden i
felloggen. Upp till 99 felmeddelanden kan sparas. Om felloggen blir full, d.v.s. när 99
felmeddelanden har sparats, raderas automatiskt det äldsta meddelandet när nästa fel
uppstår.
•I vilken enhet felet uppstod (se ”Enhets-ID”, sid.57)
•Felets felhanteringskod (se ”Beskrivning av felhanteringskoder”, sid.58)
9.1.2Aktiva fel
Huvudmeny → Verktyg → Händelsehantering → Aktiva fel
På menyn Aktiva fel visas endast de fel som är aktiva för tillfället.
9.1.3Enhets-ID
Förklaring av enhets-ID för LAF- och TAF-strömkällor:
2= strömkälla
6= Trådmatning och åkrörelse (motorkort)
8= inställningspanel
OBS! De enhets-ID-nummer som anges ovan gäller alla LAF- och TAF strömkällor och är
ett exempel på enhets-ID för Aristo1000, då noderna i en Aristo1000-tillämpning kan ha
olika ID-nummer beroende på utrustningens konfiguration.
Nedan beskrivs de felhanteringskoder som användaren själv kan åtgärda. Visas någon
annan kod, starta om maskinen. Om felet kvarstår, tillkalla servicetekniker.
Strömkällan är överhettad och avbryter svetsningen. Svetsningen
kan starta igen när temperaturen går under maximal
temperaturgräns.
Åtgärd: Kontrollera att kylluftens in- och utlopp inte är
blockerade eller igensatta. Kontrollera även att data för
arbetscykeln inte överskrider märkdata. Tillkalla servicetekniker
om felet kvarstår.
7Låg svetsström
Svetsbågen har stängts av på grund av för låg svetsström under
svetsprocessen.
Åtgärd: Återställs vid nästa svetsstart. Tillkalla servicetekniker
om felet kvarstår.
8Låg batterispänning
Batterispänningen är för låg. Om inte batteriet byts försvinner alla
sparade data. Det här felet avaktiverar inte några funktioner.
Åtgärd: Tillkalla servicetekniker för byte av batteri.
118411
underkod 0
Hastighetsfel på en motor, (trådmatning, åkmotor)
En motor kan inte hålla sin hastighet. Svetsningen stoppas.
Åtgärd: Kontrollera att trådmatningen inte har fastnat eller går för
tungt. Tillkalla servicetekniker om felet kvarstår.
12Internt kommunikationsfel (varning)
Belastningen på systemets CAN-buss är tillfälligt för hög.
Strömkällan kan ha förlorat kontakten med styrenheten.
Åtgärd: Kontrollera att all utrustning är korrekt inkopplad. Tillkalla
servicetekniker om felet kvarstår.
14Kommunikationsfel
Systemets CAN-buss har tillfälligt upphört att fungera på grund
av för hög belastning. Pågående svetsprocess stoppas.
Åtgärd: Kontrollera att all utrustning är korrekt inkopplad. Slå
från spänningsförsörjningen för att återställa enheten. Tillkalla
servicetekniker om felet kvarstår.
178117Förlorad kontakt med enheten
Förlorad kontakt med någon enhet.
Åtgärd: Kontrollera kablaget och kontakten mellan styrenhet och
strömkälla. Tillkalla servicetekniker om felet kvarstår.
Gör så här om du vill spara data på ett USB-minne:
Sätt in USB-minnet i styrenheten.
Markera raden med den information som ska överföras. Tryck på EXPORTERA eller
IMPORTERA, beroende på om informationen ska exporteras eller importeras.
9.3Filhanterare
Huvudmeny → Verktyg → Filhanterare
I filhanteraren kan man hantera den information som finns på ett USB-minne (C:\). I
filhanteraren går det att manuellt radera och kopiera svetsdata och kvalitetsdata.
När USB-minnet ansluts visar displayen minnets standardmapp, om inte en annan mapp har
valts tidigare.
Inställningspanelen kommer ihåg vilken mapp man använde senast i filhanteraren, så att
man hamnar på samma ställe i filstrukturen när man återvänder.
•För att få information om hur mycket lagringsutrymme som återstår för minne används
funktionen INFO.
•Tryck på UPPDATERA för att uppdatera informationen.
•När du vill radera, byta namn, skapa en ny mapp, kopiera eller klistra in, tryck på ALT. Du
får då fram en lista att välja från. Om (..) eller en mapp är markerad går det endast att
skapa en ny mapp eller klistra in en fil som tidigare har kopierats. Om en fil är markerad
visas även alternativen BYT NAMN, KOPIERA och KLISTRA IN om en fil har kopierats
tidigare.
Ett tangentbord visas i displayen. Använd positioneringsratten för att byta rad och pilarna för
att flytta åt vänster och höger. Markera det tecken/den funktion som ska användas och tryck
på ENTER.
9.3.3Skapa en ny mapp
Markera var den nya mappen ska ligga och tryck på ALT.
Markera NY MAPP och tryck på ENTER.
Ett tangentbord visas i displayen. Använd positioneringsratten för att byta rad och pilarna för
att flytta åt vänster och höger. Markera det tecken/den funktion som ska användas och tryck
på ENTER.
9.3.4Kopiera och klistra in filer
Markera den fil som ska kopieras och tryck på ALT.
Markera KOPIERA och tryck på ENTER.
Ställ markören i den mapp som den kopierade filen ska ligga i och tryck på ALT.
Markera KLISTRA IN och tryck på ENTER.
Kopian sparas som "Kopia av..." följt av det ursprungliga namnet, t.ex. "kopia av
SvetsData.awd".
På den här menyn ställer man in egna max- och min-värden för olika svetsmetoder.
Gränserna kan inte över- eller underskrida de värden som strömkällan är dimensionerad för.
Det finns 50 lagringspunkter. Markera raden för en tom lagringspunkt och tryck på ENTER.
Välj process genom att trycka på ENTER och välj svetsprocess med positioneringsratten.
Tryck sedan på ENTER.
För alla processer kan max- och min-värdena för bågspänning, trådmatningshastighet,
åkhastighet och svetsström väljas.
Tryck på LAGRA när värdena har justerats. På frågan om gränsvärdet ska sparas på den
utvalda lagringspunkten, tryck på NEJ eller på JA. Lagringspunktens värden visas under
strecket längst ned.
Med programknappen AUTO ställs gränserna in automatiskt efter senast använda
mätvärden.
På frågan om gränsinställningarna ska ställas in automatiskt, tryck på NEJ eller JA och
sedan på LAGRA om inställningen ska behållas.
På den här menyn ställer man in egna mätvärden för de olika svetsmetoderna. Det finns 50
lagringspunkter. Markera raden för en tom lagringspunkt och tryck på ENTER. Välj process
genom att trycka på ENTER och välj svetsprocess med positioneringsratten. Tryck sedan på
ENTER.
Ställ in önskat värde med inställningsrattarna och tryck på LAGRA.
I dialogrutan ställs frågan om du vill lagra på den valda lagringspunkten. Tryck på JA för att
lagra värdet. Lagringspunktens värden visas under strecket längst ned.
Med programknappen AUTO ställs parametrarna in automatiskt efter senast använda
mätvärden.
På frågan om mätvärdena ska ställas in automatiskt, tryck på NEJ eller JA och sedan på
LAGRA om inställningen ska behållas.
Produktionsstatistiken håller reda på den totala bågtiden, den totala mängden material och
antalet svetsar sedan senaste återställning. Dessutom håller den reda på bågtiden och
mängden material som gick åt vid den senaste svetsningen. Som information visas också
en beräkning av nedsmält trådmaterial per längdenhet och när senaste återställning skedde.
Om man trycker på ÅTERST nollställs alla räknare. Datum och tid visar senaste återställning.
Om man ej nollställer räkneverken nollställs de alla automatiskt när något av dem har
uppnått sitt max-värde.
Kvalitetsfunktioner håller reda på en del intressanta svetsdata för enskilda svetsar.
Dessa funktioner är:
•Tiden för svetsstart.
•Svetsningens varaktighet.
•Max-, min- och medelström under svetsningen.
•Max-, min- och medelspänning under svetsningen.
•Max-, min- och medelsträckenergi under svetsningen.
Antalet svetsningar sedan senaste återställning visas på raden längst ned. Maximalt kan
information om 100 svetsar lagras. Vid fler än 100 svetsar skrivs den första över.
Den senast noterade svetsningen visas på displayen, men det är också möjligt att bläddra
bland de övriga noterade svetsningarna. När man trycker på ÅTERST raderas alla loggar.
9.7.1Lagra kvalitetsdata
Huvudmeny → Verktyg → Exportera/Importera
Filerna som produceras i inställningspanelen sparas i filformatet .xml. USB-minnet måste
formateras som FAT32 för att fungera.
Sätt in ett USB-minne i inställningspanelen, se ”Filhanterare”, sid.60.
Markera LOGG KVALITETSFUNKTIONER och tryck på EXPORTERA.
Hela uppsättningen kvalitetsdata (information om de 100 senaste svetsningarna) som finns
lagrad i inställningspanelen sparas nu på USB-minnet.
Filen finns i en mapp som heter QData. QData skapas automatiskt när man ansluter ett
USB-minne.
Markera den rad som ska ställas in; år, månad, dag, timme, minuter eller sekunder. Ställ in
det rätta värdet med hjälp av någon av inställningsrattarna. Tryck på STÄLL IN.
9.9Användarkonton
Huvudmeny → Verktyg → Användarkonton
Ibland är det extra viktigt ur kvalitetssynpunkt att produkten inte kan användas av obehöriga.
På den här menyn registreras användarnamn, behörighet och lösenord.
Markera ANVÄNDARNAMN och tryck på ENTER. Stega ner till en tom rad och tryck på
ENTER. Knappa in ett nytt användarnamn på tangentbordet med hjälp av
positioneringsratten och pilarna samt ENTER.
Det finns plats för 16 användarkonton. I kvalitetsdatafilerna anges vilka användare som har
utfört en specifik svetsning.
På raden LÖSENORD anges ett lösenord med hjälp av tangentbordet. När strömkällan slås
på och inställningspanelen aktiveras visas en uppmaning på displayen om att ange ett
lösenord.
Vill man inte använda den här funktionen utan vill att strömkällan och inställningspanelen ska
vara upplåsta för alla användare väljer man ANVÄNDARKONTON AV.
