ESAB A2, A6 PEK Control Panel Instruction manual [sk]

A2, A6 PEK Control Panel

Navod na pouitie

0460 949 285 SK 20151222 Valid for: from program version 4.10A

OBSAH

1 ÚVOD .................................................................................................................... 5

1.1 Ovládací panel......................................................................................................5

1.1.1 Klávesy a gombíky ............................................................................................. 6

1.2 Prvý krok...............................................................................................................7

1.2.1 Výber jazyka....................................................................................................... 7

1.2.2 Jednotky merania...............................................................................................9

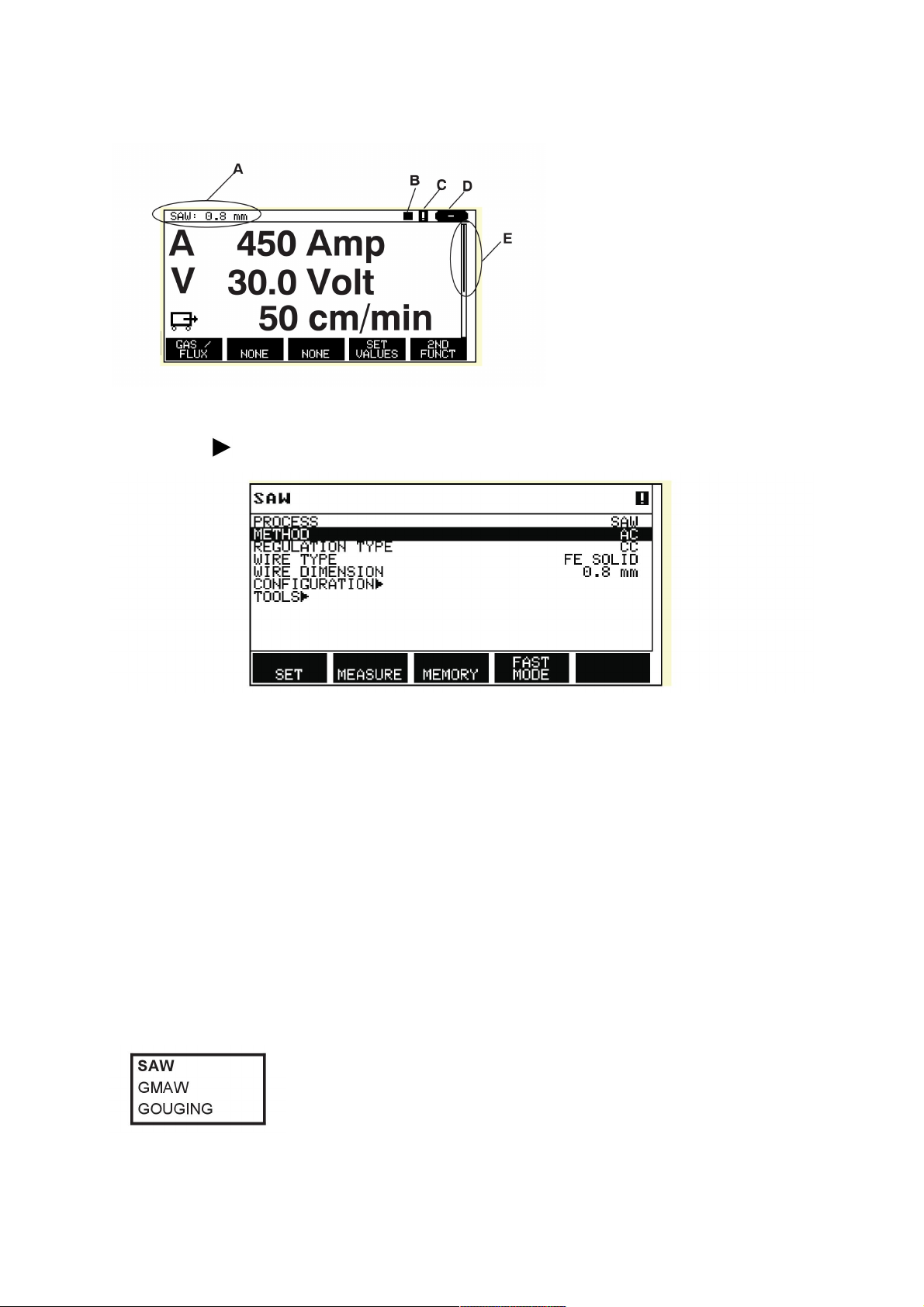

1.3 Displej .................................................................................................................10

1.3.1 Symboly zobrazované na displeji..................................................................... 11

1.4 Všeobecné informácie o nastaveniach ............................................................ 11

1.4.1 Nastavenie číselných hodnôt ........................................................................... 11

1.4.2 Nastavenie so zadanými alternatívami ............................................................ 11

1.5 QUIT a ENTER .................................................................................................... 12

2 PONUKY ............................................................................................................. 13

2.1 Hlavná ponuka....................................................................................................13

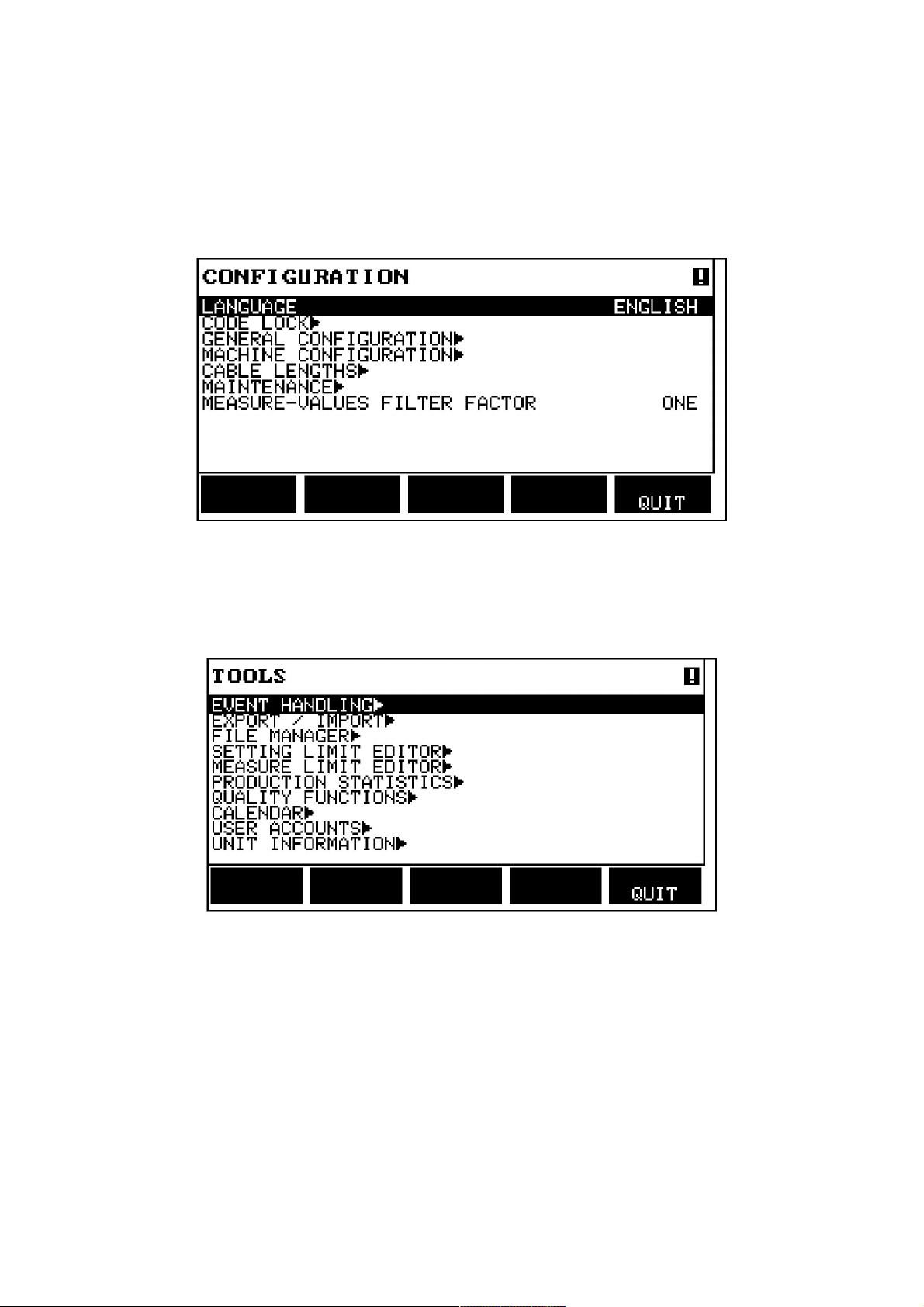

2.1.1 Ponuka Konfigurácia (Configuration) ...............................................................14

2.1.2 Ponuka Nástroje............................................................................................... 14

2.1.3 Ponuka nastavenia zváracích údajov............................................................... 15

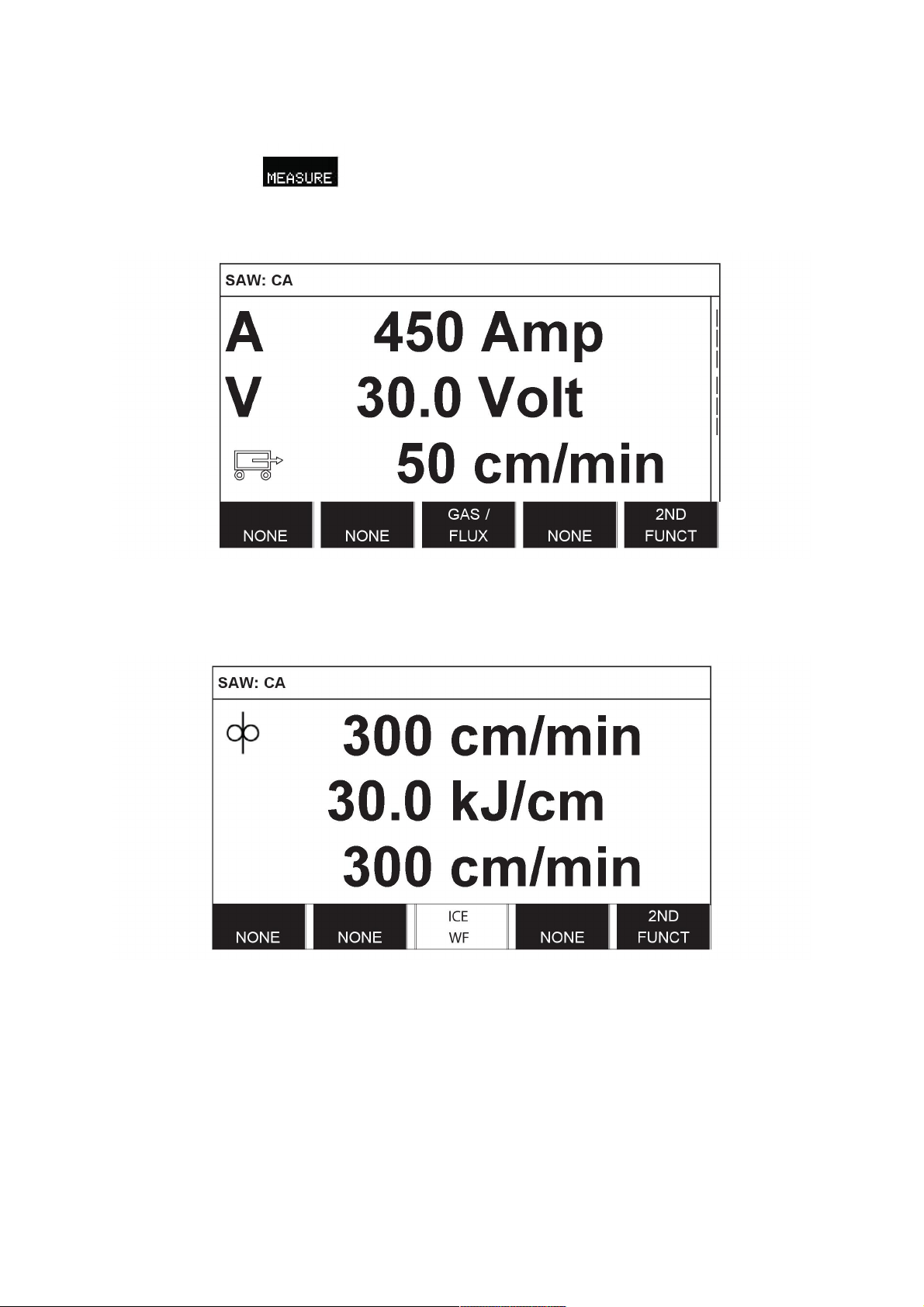

2.1.4 Ponuka Merania ............................................................................................... 16

2.1.5 Ponuka Pamäť zváracích údajov (Weld data memory).................................... 17

2.1.6 Ponuka Rýchly režim .......................................................................................18

3 OBLÚKOVÉ ZVÁRANIE POD TAVIVOM...........................................................19

3.1 Nastavenia pre oblúkové zváranie pod tavivom .............................................19

4 OBLÚKOVÉ ZVÁRANIE TAVIACOU SA ELEKTRÓDOU VPLYNE .................21

4.1 Nastavenia pre oblúkové zváranie taviacou sa elektródou vplyne ..............21

5 DRÁŽKOVANIE .................................................................................................. 23

5.1 Nastavenia pre drážkovanie ..............................................................................23

6 VYSVETLENIE FUNKCIÍ .................................................................................... 25

6.1 CA, konštantný prúd .......................................................................................... 25

6.2 CW, konštantný posuv drôtu ............................................................................25

6.3 CC, konštantný prúd .......................................................................................... 25

6.4 Rozmer drôtu / elektródy...................................................................................25

6.5 Napätie oblúka....................................................................................................25

6.6 Rýchlosť podávania drôtu ................................................................................25

6.7 Rýchlosť posuvu studeného drôtu (ICE) .........................................................25

6.8 Oneskorenie štartu studeného drôtu (ICE)......................................................25

6.9 Rýchlosť chodu..................................................................................................26

6.10 Smer zvárania.....................................................................................................26

6.11 Frekvencia AC .................................................................................................... 26

6.12 Vyváženie AC......................................................................................................26

0460 949 285 © ESAB AB 2015

OBSAH

6.13 Posunutie AC......................................................................................................26

6.14 Úvodné prúdenie taviva (SAW).........................................................................26

6.15 Úvodné prúdenie plynu (GMAW) ......................................................................26

6.16 Úvodné prúdenie vzduchu (drážkovanie) ........................................................26

6.17 Typ spúšťania.....................................................................................................26

6.18 Plazivé spúšťanie drôtu ....................................................................................27

6.19 Štartovacie fázy..................................................................................................27

6.20 Max. napätie na svorkách (OCV) ......................................................................27

6.21 Záverečné prúdenie taviva (SAW) ....................................................................27

6.22 Záverečné prúdenie plynu (GMAW)..................................................................28

6.23 Záverečné prúdenie vzduchu (drážkovanie) ...................................................28

6.24 Vyplňovanie kráterov .........................................................................................28

6.25 Doba odhorenia..................................................................................................28

6.26 Zastavovacie fázy............................................................................................... 28

6.27 Dynamická regulácia ......................................................................................... 29

6.28 Ovládacie parametre..........................................................................................29

6.29 Nastavovacie limity............................................................................................29

6.30 Meracie limity ..................................................................................................... 29

7 SPRÁVA PAMÄTE.............................................................................................. 30

7.1 Pracovná metóda ovládacieho panelu.............................................................30

7.2 Uložiť (Store) ......................................................................................................31

7.3 Vyvolať................................................................................................................32

7.4 Odstrániť............................................................................................................. 33

7.5 Kopírovať............................................................................................................34

7.6 Názov................................................................................................................... 36

7.7 Upraviť ................................................................................................................ 37

8 PONUKA KONFIGURÁCIA ................................................................................39

8.1 Kódová zámka .................................................................................................... 39

8.1.1 Stav režimu uzamknutia...................................................................................39

8.1.2 Špecifikovať/upraviť kód zámky ....................................................................... 40

8.2 Všeobecná konfigurácia (General configuration) ...........................................40

8.2.1 Softvérové klávesy rýchleho režimu................................................................. 41

8.2.2 Protokolovanie údajov kvality do súboru..........................................................42

8.2.3 Konfigurácia softvérového klávesu ..................................................................42

8.2.4 Režim Automatické uloženie............................................................................44

8.3 Konfigurácie stroja ............................................................................................ 44

8.3.1 Kód výrobku .....................................................................................................44

8.3.2 Os posuvu drôtu...............................................................................................45

8.3.3 Os studeného drôtu (ICE) ................................................................................46

0460 949 285 © ESAB AB 2015

OBSAH

8.3.4 Os chodu..........................................................................................................46

8.3.5 Vonkajšia os.....................................................................................................46

8.3.6 Tandem pre zváracie zdroje LAF aTAF...........................................................47

8.3.7 Zvárací zdroj Tandem pre Aristo 1000 .............................................................50

8.3.8 Paralelne zapojené zváracie zdroje (platí len pre zváracie zdroje

Aristo1000) .................................................................................................. 51

8.3.9 Posuv studeného drôtu ....................................................................................52

8.3.10 Polarita (platí len pre zvárací zdroj Aristo1000) ..............................................54

8.3.11 Nastavenia ID uzla (platí len pre zváracie zdroje Aristo1000) ........................ 54

8.3.12 Systémové informácie (platí len pre zvárací zdroj Aristo1000) ....................... 54

8.4 Dĺžky káblov (platí len pre zváracie zdroje LAF aTAF) ..................................54

8.5 Údržba ................................................................................................................. 55

8.6 Činiteľ filtra nameraných hodnôt (Measure–values filter factor)...................55

9 NÁSTROJE......................................................................................................... 56

9.1 Spracovanie udalostí (Event handling)............................................................56

9.1.1 Protokol udalostí (Event log) ............................................................................ 56

9.1.2 Aktívne chyby (Active errors) ...........................................................................57

9.1.3 ID jednotiek ......................................................................................................58

9.1.4 Popis kódov správy porúch .............................................................................. 58

9.2 Export/Import...................................................................................................... 60

9.3 Správca súborov ................................................................................................ 60

9.3.1 Odstrániť súbor/priečinok.................................................................................61

9.3.2 Premenovať súbor/priečinok ............................................................................ 62

9.3.3 Vytvoriť nový priečinok.....................................................................................62

9.3.4 Kopírovať a prilepovať súbory.......................................................................... 62

9.4 Editor nastavovacích limitov (Setting limit editor) .........................................63

9.5 Editor meracích limitov (Measure limit editor) ................................................64

9.6 Výrobná štatistika .............................................................................................. 65

9.7 Funkcie kvality ................................................................................................... 66

9.7.1 Uložiť údaje o kvalite........................................................................................66

9.8 Kalendár..............................................................................................................67

9.9 Účty používateľa ................................................................................................ 67

9.10 Informácie o jednotke ........................................................................................69

ŠTRUKTÚRA PONÚK ............................................................................................... 70

ROZMERY DRÔTOV ................................................................................................. 75

OBJEDNÁVACIE ČÍSLA ...........................................................................................76

Práva na zmenu technických údajov bez upozornenia vyhradené.

0460 949 285 © ESAB AB 2015

1 ÚVOD

Aby ste mohli maximálne využiť vaše zváracie zariadenie, odporúčame vám preštudovať si tento návod na obsluhu.

Všeobecné informácie o prevádzke sa uvádzajú v návode na používanie riadiacej jednotky, automatického zváracieho stroja, stĺpu, výložníka alebo napájacieho zdroja.

Text zobrazovaný na paneli displeja je dostupný v nasledujúcich jazykoch: angličtina, švédčina, fínčina, nórčina, dánčina, nemčina, francúzština, taliančina, holandčina, španielčina, portugalčina, maďarčina, poľština, americká angličtina, čeština, čínština aruština.

1.1 Ovládací panel

1 Ponuka 2 Gombík pohybu kurzora

(polohovací gombík)

3 ENTER 4 Zelený indikátor, rozsvieti sa, keď je

funkcia aktívna

5 Spustenie zvárania

6 Zastavenie zvárania 7 Gombík na nastavenie rýchlosti

chodu vponukách meraní, vostatných ponukách na zvýšenie alebo zníženie nastavených hodnôt (nastavovací gombík)

8 Manuálne ovládanie chodu

9 Manuálny posuv drôtu nadol 10 Gombík na nastavenie napätia oblúka vponukách merania, vostatných ponukách na

zvýšenie alebo zníženie nastavených hodnôt (nastavovací gombík)

11 Rýchly pohyb

12 Manuálne ovládanie chodu 13 Gombík na nastavenie zváracieho prúdu/rýchlosti posuvu drôtu vponukách meraní,

vostatných ponukách na zvýšenie alebo zníženie nastavených hodnôt (nastavovací gombík)

14 Núdzové zastavenie

0460 949 285

- 5 -

1 ÚVOD

15 Manuálny posuv drôtu nahor

16 Softvérové klávesy 17 Displej

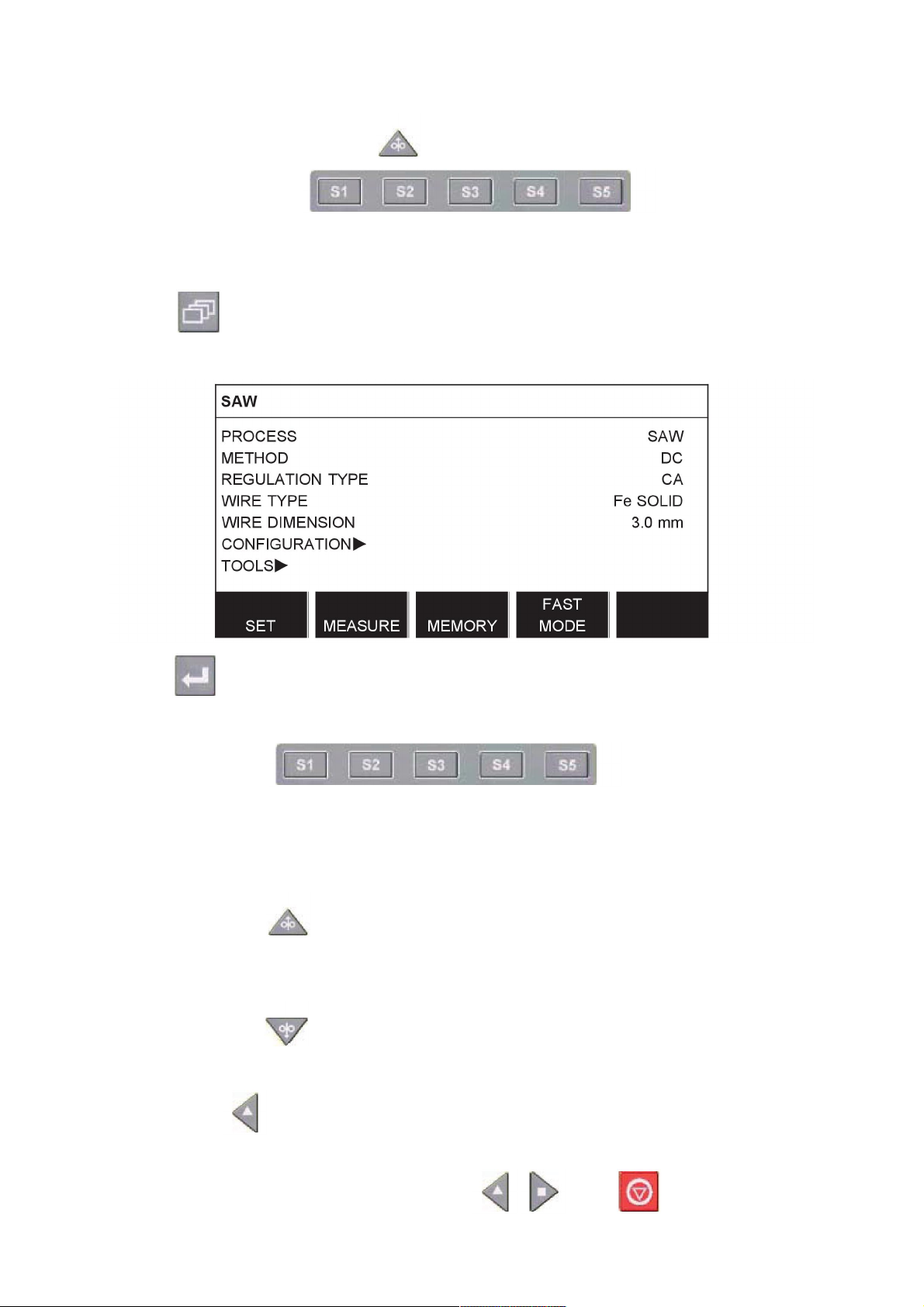

1.1.1 Klávesy a gombíky

Ponuka

Klávesom Ponuka sa vždy vrátite späť do hlavnej ponuky v príslušnom procese:

ENTER Klávesom ENTER potvrdíte výber.

Softvérové klávesy Päť klávesov (S1 – S5) pod displejom má rôzne funkcie. Nazývajú sa softvérové klávesy, t. j.

môžu mať rôzne funkcie vzávislosti od ponuky, vktorej sa práve nachádzate. Aktuálnu funkciu týchto tlačidiel označuje text vspodnom riadku displeja. Keď je táto funkcia aktívna, indikuje to zmena farby poľa s textovým rámčekom na bielu.

Posuv drôtu nahor Tlačidlo obráteného posuvu drôtu bez napätia oblúka, napríklad pri výmene cievky s drôtom.

Drôt sa podáva tak dlho, kým je stlačené tlačidlo.

Posuv drôtu nadol Tlačidlo posuvu drôtu bez napätia oblúka. Drôt sa podáva tak dlho, kým je stlačené tlačidlo.

Pohyb chodu Tlačidlo pohybu chodu v smere zvárania, pričom symbol sa indikuje na zváracom zariadení.

Ak chcete zastaviť pohyb chodu, stlačte tlačidlo , alebo .

0460 949 285

- 6 -

1 ÚVOD

Počas pohybu chodu LED svieti.

Pohyb chodu Tlačidlo pohybu chodu v smere zvárania, pričom symbol sa indikuje na zváracom zariadení.

Ak chcete zastaviť pohyb chodu, stlačte tlačidlo , alebo . Počas pohybu chodu LED svieti.

Spustenie zvárania Kláves spustenia zvárania.

Zastavenie zvárania Kláves zastavenia zvárania pre všetky pohyby pojazdu a všetky motory.

Polohovací gombík

Úplne horný pravý gombík sa v návode na obsluhu nazýva polohovací gombík a slúži na zmenu polohy kurzora.

Gombík Nastavenia

Tri gombíky pod panelom sa v návode na obsluhu nazývajú nastavovacie gombíky a používajú sa na zmenu nastavených hodnôt na paneli.

1.2 Prvý krok

1.2.1 Výber jazyka

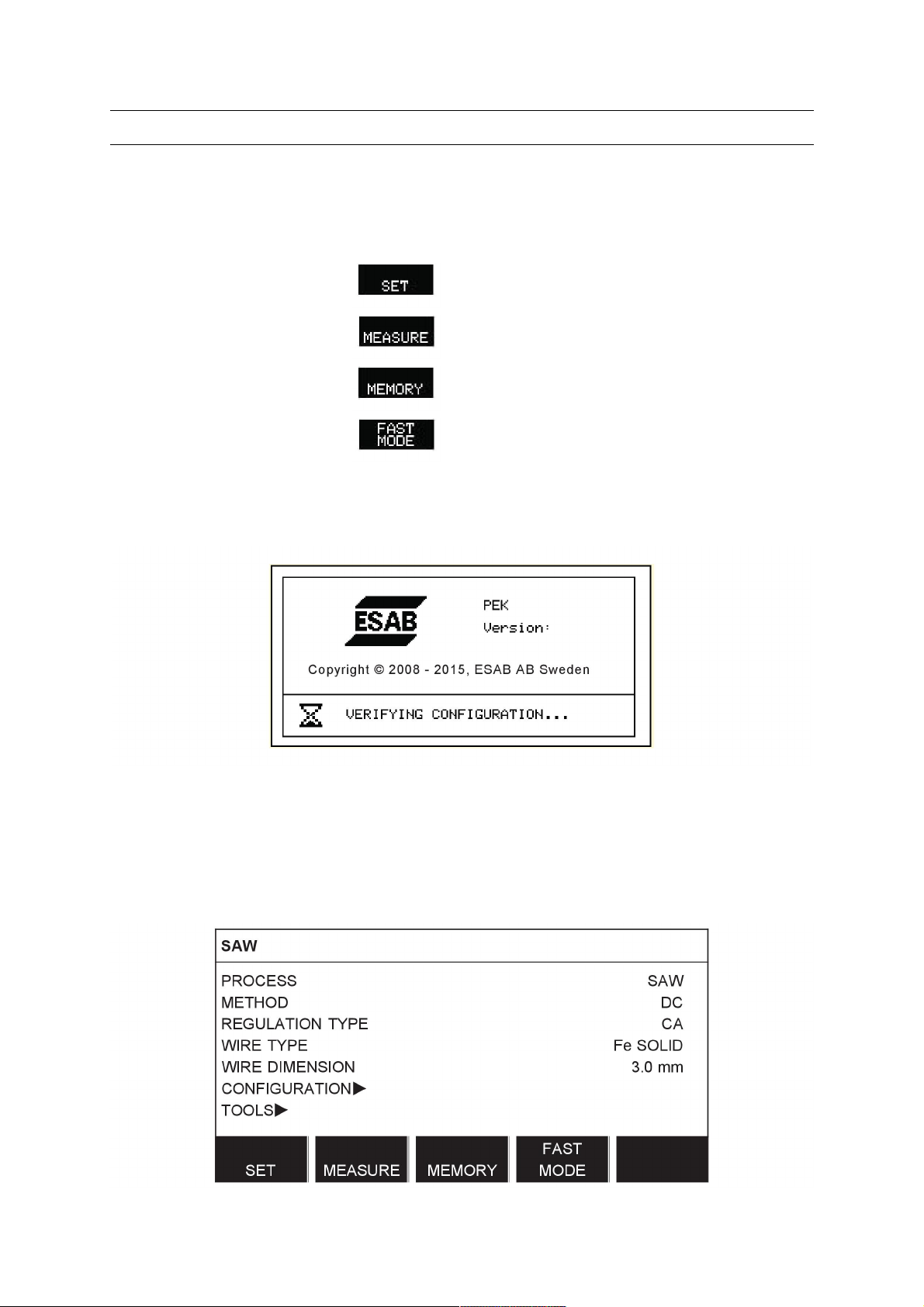

Táto ponuka sa objaví pri prvom zapnutí stroja:

Po dodaní je ovládací panel nastavený na anglický jazyk. Pri výbere jazyka postupujte takto:

Stlačením tlačidla Ponuka sa otvorí hlavná ponuka.

0460 949 285

- 7 -

1 ÚVOD

Pomocou polohovacieho gombíka umiestnite kurzor na riadok KONFIGURÁCIA (CONFIGURATION).

Výber sa potvrdí stlačením klávesu ENTER . Nastavte kurzor na riadok JAZYK. Stlačením Enter sa zobrazí zoznam jazykov, ktoré sú k

dispozícii v Ovládacom paneli.

Nastavte kurzor na riadok s vaším jazykom a stlačte ENTER.

0460 949 285

- 8 -

1 ÚVOD

1.2.2 Jednotky merania

Po dodaní je ovládací panel nastavený na metrické jednotky merania. Pri výbere iných meracích jednotiek postupujte takto:

Stlačením tlačidla Ponuka sa otvorí hlavná ponuka. Pomocou polohovacieho gombíka umiestnite kurzor na riadok KONFIGURÁCIA

(CONFIGURATION).

Výber sa potvrdí stlačením klávesu ENTER .

Nastavte kurzor na riadok VŠEOBECNÁ KONFIGURÁCIA (GENERAL CONFIGURATION).

Výber sa potvrdí stlačením klávesu ENTER .

0460 949 285

- 9 -

1 ÚVOD

Nastavte kurzor na riadok DĹŽKOVÁ JEDNOTKA (UNIT OF LENGTH). Stlačením ENTER sa zobrazí zoznam meracích jednotiek, ktoré sú k dispozícii v ovládacom paneli.

Nastavte kurzor na riadok so správnymi meracími jednotkami a stlačte ENTER.

1.3 Displej

Kurzor

Kurzor ovládacieho panela sa zobrazuje ako čierne pole okolo textu s vybraným textom zobrazeným bielou farbou. Kurzor je vnávode na obsluhu zobrazený tučným textom.

Textové polia

V spodnej časti displeja je päť polí obsahujúcich text popisujúci aktuálnu funkciu piatich softvérových tlačidiel pod displejom.

0460 949 285

- 10 -

1 ÚVOD

1.3.1 Symboly zobrazované na displeji

A Vyskúšajte vybraný záznam

zváracích údajov

B Smer zvárania C Došlo kporuche, pozrite si

“Spracovanie udalostí (Event handling)”, str.56.

D Číslo vyvolanej pamäťovej

pozície

E Posúvacia lišta. Ďalšie

informácie nájdete v tejto ponuke

Šípky

Čierna šípka za textom označuje, že za riadkom sa nachádzajú ďalšie informácie.

1.4 Všeobecné informácie o nastaveniach

Existujú tri typy nastavení:

• Nastavenie číselných hodnôt

• Nastavenie daných alternatív

• Nastavenie režimu ZAP/VYP

1.4.1 Nastavenie číselných hodnôt

Gombíky nastavenia slúžia na zvýšenie alebo zníženie nastavených hodnôt pri nastavovaní číselných hodnôt. V ponuke meraní sa používajú gombíky zváracieho prúdu / rýchlosti posuvu drôtu, napätia oblúka alebo pohybu chodu.

1.4.2 Nastavenie so zadanými alternatívami

Niektoré nastavenia sa uskutočňujú výberom možnosti zo zoznamu. Tu uvádzame príklad zoznamu:

Kurzor sa nastaví na riadok pre SAW. Stlačením ENTER v tejto polohe bude vybraná možnosť SAW. Ak si namiesto nej chcete vybrať inú možnosť, nastavte kurzor na správny riadok prechádzaním nahor alebo nadol polohovacím gombíkom. Potom stlačte ENTER. Ak

0460 949 285

- 11 -

1 ÚVOD

chcete ukončiť zobrazenie zoznamu bez uskutočnenia výberu, stlačte kláves SKONČIŤ (QUIT).

1.5 QUIT a ENTER

Softvérový kláves úplne vpravo sa používa predovšetkým na funkciu SKONČIŤ (QUIT), hoci v niektorých prípadoch sa používa aj na iné funkcie.

• Po výbere SKONČIŤ sa vrátite do predchádzajúcej ponuky alebo na predchádzajúci obrázok.

• Po stlačení ENTER sa vykoná vybraná možnosť v ponuke alebo v zozname.

Kláves sa vtomto návode nazýva kláves ENTER.

0460 949 285

- 12 -

2 PONUKY

The control panel uses several different menus:

• Main menu

• Configuration menu

• Tools menu

• Weld data setting menu

• Measurements menu

• Weld data memory menu

• Fast mode menu

The menu trees are displayed in the "MENU STRUCTURE" appendix to this manual. During start-up, a start-up screen containing information about the current program version is displayed briefly.

Start-up screen

2.1 Hlavná ponuka

V HLAVNEJ PONUKE môžete zmeniť zvárací postup, metódu, druh drôtu, metódu ovládania, rozmer drôtu atď.

Z tejto ponuky môžete vstúpiť do iných podponúk.

0460 949 285

- 13 -

2 PONUKY

2.1.1 Ponuka Konfigurácia (Configuration)

Hlavná ponuka ponuka Konfigurácia (Configuration)

Ponuka KONFIGURÁCIA (CONFIGURATION) umožňuje zmeniť jazyk, vytvoriť Všeobecnú konfiguráciu (General configuration), upraviť nastavenia zariadenia atď. Ponuka má rôzny vzhľad vzávislosti od výberu zváracieho zdroja vponuke Konfigurácia stroja (Machine configuration).

2.1.2 Ponuka Nástroje

Hlavná ponuka Nástroje

Ponuka NÁSTROJE (TOOLS) umožňuje prenášať súbory, zobraziť štatistické údaje okvalite avýrobe, chybové protokoly atď.

0460 949 285

- 14 -

2 PONUKY

2.1.3 Ponuka nastavenia zváracích údajov

Hlavná ponuka →

Ponuka nastavení zváracích údajov NASTAVENIE (SET) umožňuje nastaviť rôzne parametre zvárania. Ponuka má rôzny vzhľad v závislosti od zváracieho postupu, ktorý je vybraný.

Ďalší príklad ponuky:

0460 949 285

- 15 -

2 PONUKY

2.1.4 Ponuka Merania

Hlavná ponuka →

Na obrazovke MERANIE vidíte namerané hodnoty rôznych zváracích parametrov v priebehu zvárania.

• A 450 AMP – odmeraný zvárací prúd

• 30,0 Volt – odmerané napätie oblúka

• 50 cm/min – odmeraná rýchlosť chodu

• 300 cm/min – odmeraná rýchlosť posuvu drôtu

• 30 kJ/cm – energia na jednotku dĺžky, ktorá sa získa použitím vybratej hodnoty

zváracieho prúdu, napätia oblúka arýchlosti chodu

• 300 cm/min – odmeraná rýchlosť posuvu studeného drôtu

Namerané hodnoty zostávajú na displeji aj po skončení zvárania.

Môžte vstúpiť do ostatných ponúk bez straty nameraných hodnôt.

Nastavovacie gombíky možno použiť na zmenu zváracích parametrov na displeji merania.

Ak sa nastavená hodnota zmení v priebehu zvárania, meraná hodnota sa zmení na nulu.

0460 949 285

- 16 -

2 PONUKY

Pri aktivácii posuvu studeného drôtu sa aktivuje softvérový kláves ICE WF, pozrite si “Konfigurácia softvérového klávesu”, str.42. Po stlačení tlačidla sa rýchlosť studeného drôtu zmení ľavým nastavovacím gombíkom A. Ak tento programovateľný kláves nie je stlačený, nastavenie gombíka ovplyvňuje prúd A.

Keď je aktivovaný softvérový kláves NASTAVENÉ HODNOTY (SET VALUES), na obrazovke merania sa zobrazujú aj nastavené hodnoty. Ak sú aktivované oba softvérové klávesy, ICE WF aNASTAVENÉ HODNOTY (SET VALUES), nastavená rýchlosť posuvu studeného drôtu sa môže zmeniť. Postup aktivovania nájdete v “Konfigurácia softvérového klávesu”, str.42.

• 300 cm/min – nastavená rýchlosť posuvu studeného drôtu

• 20,0 Volt – nastavené napätie oblúka

• 30 cm/min – nastavená rýchlosť chodu

2.1.5 Ponuka Pamäť zváracích údajov (Weld data memory)

Hlavná ponuka →

V ponuke PAMÄŤ ZVÁRACÍCH ÚDAJOV (WELD DATA MEMORY) môžete uložiť, vyvolať, odstrániť a kopírovať rôzne nastavené zváracie údaje. Záznamy zváracích údajov možno ukladať do 255 rôznych pamäťových pozícií.

Ďalšie informácie nájdete v “SPRÁVA PAMÄTE”, str.30.

0460 949 285

- 17 -

2 PONUKY

2.1.6 Ponuka Rýchly režim

Hlavná ponuka →

V ponuke RÝCHLY REŽIM (FAST MODE) môžete „prepojiť“ softvérové klávesy s jednotlivými pozíciami pamäte zváracích údajov. Tieto nastavenia možno vykonávať v ponuke Konfigurácia. Počet vybraných pamäťových pozícií sa zobrazí v hornom pravom rohu.

Ďalšie informácie nájdete v “Softvérové klávesy rýchleho režimu”, str.41.

0460 949 285

- 18 -

3 OBLÚKOVÉ ZVÁRANIE POD TAVIVOM

Hlavná ponuka -> Proces (Process)

Počas oblúkového zvárania pod tavidlom (SAW) oblúk roztavuje kontinuálne podávaný vodič. Tavný kúpeľ je chránený tavidlom.

Keď je vybratý postup SAW, po označení riadka METÓDA (METHOD) môžete pomocou polohovacieho gombíka vybrať zdvoch metód, potom stlačte tlačidlo ENTER. Vyberte si z možností AC alebo DC.

Keď je vybratý postup SAW, po označení riadka DRUH REGULÁCIE (REGULATION TYPE) môžete pomocou pohovacieho gombíka vybrať ztroch metód regulácie, potom stlačte tlačidlo ENTER. Môžete vybrať metódu konštantného prúdu zvárania CA, konštantného posuvu drôtu CW alebo konštantného prúdu CC (metóda CCplatí len pre zariadenie Aristo1000), pozrite si vysvetlenie v “CA, konštantný prúd”, str.25, “CW, konštantný posuv drôtu”, str.25 a “CC, konštantný prúd”, str.25.

Ak je vybratá rýchlosť posuvu studeného drôtu, pozrite si “Posuv studeného drôtu”, str. 52, môže sa vybrať len druh regulácie CW.

3.1 Nastavenia pre oblúkové zváranie pod tavivom

Nastavenia Rozsah nastavenia Vkrokoch po Hodnota po

inicializácii

Napätie oblúka

Zvárací prúd1(CA) Rýchlosť podávania drôtu1(CW) Konštantný prúd

1) 3)

(CC)

Rýchlosť posuvu studeného drôtu1(CW)

Oneskorenie štartu studeného drôtu1(CW)

14 – 50 V 0,1V (1V) 30 V 0 – 3200 A 1 A 400 A 0 – 2500 cm/min 1 cm/min 300 cm/min 0 – 3200 A 1 A 400 A 0 – 2500 cm/min 1 cm/min 300 cm/min

0 – 99,0 s 0,1 s 2,5 s

Rýchlosť chodu* 0 – 200 cm/min 1 cm/min 50 cm/min Smer zvárania ▲-■ - ■ Frekvencia AC 10 – 100 Hz 1 50 Hz Vyváženie AC 25 – 75% 1 50% Posunutie AC -300 - +300 A/-10 - +10 V 1 A / 0,1 V 0

Spustiť údaje

Úvodné prúdenie tavidla 0 – 99,0 s 0,1 s 0 s

0460 949 285

- 19 -

3 OBLÚKOVÉ ZVÁRANIE POD TAVIVOM

Nastavenia Rozsah nastavenia Vkrokoch po Hodnota po

inicializácii

Typ spúšťania Priamo alebo škrtnutie - Priamy Plazivé spúšťanie drôtu Auto alebo Nastavená

- Auto

rýchlosť

Rýchlosť plazivého spúšťania

0 – 1000 cm/min 1 cm/min 20 cm/min

drôtu Štartovacie fázy VYP. alebo ZAP. - VYP. Napätie na svorkách VYP. alebo ZAP. - VYP. Maximálne napätie na

5 – 60 V 0,1 V 50 V

svorkách Zastaviť údaje

Záverečné prúdenie taviva 0 – 99,0 s 0,1 s 0 s Vyplňovanie kráterov VYP. alebo ZAP. - VYP. Čas vyplňovania kráterov 0 – 10 s 0,01 s 1 s Doba odhorenia 0 – 10 s 0,01 s 1 s Zastavovacie fázy VYP. alebo ZAP. - VYP. Ovládacie parametre Dynamické Hodnoty Auto alebo Set

- Auto

(Nastavené)

Induktancia Hodnoty Auto alebo Set

- Auto

(Nastavené) Nastavovacie limity - - Meracie limity - - -

Rozsah nastavenia závisí od použitého výrobku.

Vponuke sa zobrazujú nastavenia, ktoré zodpovedajú vybratému druhu regulácie.

Platí len pre zváracie zdroje Aristo1000

0460 949 285

- 20 -

4 OBLÚKOVÉ ZVÁRANIE TAVIACOU SA ELEKTRÓDOU VPLYNE

4 OBLÚKOVÉ ZVÁRANIE TAVIACOU SA

ELEKTRÓDOU VPLYNE

Tento postup je k dispozícii u určitých typov strojov.

Hlavná ponuka → Proces

Pri oblúkovom zváraní taviacou sa elektródou v plyne (GMAW) zvárania oblúk roztavuje kontinuálne podávaný vodič. Zvarový kúpeľ je chránený ochranným plynom.

Keď je vybratý proces oblúkového zvárania taviacou sa elektródou vplyne (GMAW), po označení riadka DRUH REGULÁCIE (REGULATION TYPE) môžete pomocou pohovacieho gombíka vybrať zdvoch metód regulácie, potom stlačte tlačidlo ENTER. Môžete vybrať metódu konštantného prúdu CA alebo metódu konštantného posuvu drôtu CW, pozrite si vysvetlenie v “CA, konštantný prúd”, str.25 a “CW, konštantný posuv drôtu”, str.25.

4.1 Nastavenia pre oblúkové zváranie taviacou sa elektródou vplyne

Nastavenia Rozsah nastavenia Vkrokoch po Hodnota po

inicializácii

Napätie oblúka* 14 – 50 V 0,1V (1V) 30 V Zvárací prúd* (CA) 0 – 3200 A 1 A 400 A Rýchlosť posuvu drôtu* (CW) 0 – 2500 cm/min 1 cm/min 300 cm/min Rýchlosť chodu* 0 – 200 cm/min 1 cm/min 50 cm/min Smer zvárania ▲-■ - ■ Spustiť údaje Predfuk plynu 0 – 99,0 s 0,1 s 2,0 s Typ spúšťania Priamo alebo škrtnutie - Priamy Plazivé spúšťanie drôtu Auto alebo Nastavená

(Set) rýchlosť

Rýchlosť plazivého spúšťania drôtu

Štartovacie fázy VYP. alebo ZAP. - VYP. Napätie na svorkách VYP. alebo ZAP. - VYP.

0 – 1000 cm/min 1 cm/min 20 cm/min

- Auto

Maximálne napätie na svorkách

Zastaviť údaje Dofuk plynu 0 – 99,0 s 0,1 s 2,0 s

0460 949 285

5 – 60 V 0,1 V 50 V

- 21 -

4 OBLÚKOVÉ ZVÁRANIE TAVIACOU SA ELEKTRÓDOU VPLYNE

Nastavenia Rozsah nastavenia Vkrokoch po Hodnota po

inicializácii

Vyplňovanie kráterov VYP. alebo ZAP. - VYP. Čas vyplňovania kráterov 0 – 10 s 0,01 s 1 s Doba odhorenia 0 – 10 s 0,01 s 1 s Zastavovacie fázy VYP. alebo ZAP. - VYP. Dynamická regulácia Hodnota Auto alebo

- Auto

Nastavenie (Set) Nastavovacie limity - - Meracie limity - - -

*) Nastavovací rozsah závisí od použitého výrobku.

0460 949 285

- 22 -

5 DRÁŽKOVANIE

Tento postup je k dispozícii u určitých typov strojov.

Hlavná ponuka → Proces

Pri oblúkovom vzduchovom drážkovaní sa používa špeciálna elektróda tvorená uhlíkovou tyčkou smedeným obalom.

Vytvorí sa oblúk medzi uhlíkovou tyčkou azvarencom, ktorý roztaví materiál. Vzduch sa privádza tak, aby sa roztavený materiál odfukoval preč.

Keď je vybratý postup DRÁŽKOVANIE (GOUGING), po označení riadka DRUH REGULÁCIE (REGULATION TYPE) môžete pomocou pohovacieho gombíka vybrať zdvoch metód regulácie, potom stlačte tlačidlo ENTER. Môžete vybrať metódu konštantného prúdu CA alebo metódu konštantného posuvu drôtu CW, pozrite si vysvetlenie v “CA, konštantný prúd”, str.25 a “CW, konštantný posuv drôtu”, str.25.

5.1 Nastavenia pre drážkovanie

Nastavenia Rozsah nastavenia Vkrokoch po Hodnota po

inicializácii

Napätie oblúka* 14 – 50 V 0,1V (1V) 30 V Zvárací prúd* (CA) 0 – 3200 A 1 A 400 A Rýchlosť posuvu drôtu* (CW) 0 – 2500 cm/min 1 cm/min 300 cm/min Rýchlosť chodu* 0 – 200 cm/min 1 cm/min 40 cm/min Smer zvárania ▲-■ - ■ Spustiť údaje Úvodné prúdenie plynu 0 – 99,0 s 0,1 s 0 s Typ spúšťania Priamo alebo škrtnutie - Priamy Plazivé spúšťanie drôtu Auto alebo Nastavená

(Set) rýchlosť Rýchlosť plazivého spúšťania

drôtu Štartovacie fázy VYP. alebo ZAP. - VYP. Napätie na svorkách VYP. alebo ZAP. - VYP. Maximálne napätie na

svorkách

0 – 1000 cm/min 1 cm/min 20 cm/min

5 – 60 V 0,1 V 50 V

- Auto

Zastaviť údaje Následné prúdenie vzduchu 0 – 99,0 s 0,1 s 0 s

0460 949 285

- 23 -

5 DRÁŽKOVANIE

Nastavenia Rozsah nastavenia Vkrokoch po Hodnota po

inicializácii

Vyplňovanie kráterov VYP. alebo ZAP. - VYP. Čas vyplňovania kráterov 0 – 10 s 0,01 s 1 s Doba odhorenia 0 – 10 s 0,01 s 1 s Zastavovacie fázy VYP. alebo ZAP. - VYP. Dynamická regulácia Hodnota Auto alebo

- Auto

Nastavenie (Set) Nastavovacie limity - - Meracie limity - - -

*) Nastavovací rozsah závisí od použitého výrobku.

0460 949 285

- 24 -

6 VYSVETLENIE FUNKCIÍ

6.1 CA, konštantný prúd

Zvárací zdroj reguluje posuv drôtu tak, aby sa dal dosiahnuť konštantný prúd.

• Hodnota konštantného prúdu sa môže vybrať vhlavnej ponuke.

6.2 CW, konštantný posuv drôtu

Zvárací prúd je určovaný v závislosti od vybranej rýchlosti podávania drôtu.

• Konštantný posuv drôtu sa môže vybrať vhlavnej ponuke.

6.3 CC, konštantný prúd

(platí len pre zváracie zdroje Aristo1000) Napätie sa mení tak, aby mohol byť udržiavaný konštantný zvárací prúd.

• Hodnota konštantného prúdu sa môže vybrať vhlavnej ponuke. Zvýšenie rýchlosti posuvu drôtu spôsobí zvýšenie zváracieho prúdu.

6.4 Rozmer drôtu / elektródy

Vtabuľke na strane68 sú uvedené rozmery drôtov aelektród, ktoré sa môžu vybrať. Vybrané rozmery majú veľký vplyv na priebeh štartu a na vyplňovanie kráterov. Pri výbere

zvárania s rozmermi drôtu odlišnými od hodnôt, ktoré sa uvádzajú v tabuľke, si vyberte také rozmery, ktoré sú najbližšie k hodnotám v tabuľke.

• Rozmer drôtu aelektródy sa môže vybrať vhlavnej ponuke.

6.5 Napätie oblúka

Zvýšením napätia oblúka sa zväčšuje dĺžka oblúka avzniká teplejší, širší tavný kúpeľ.

• Napätie oblúka sa nastavuje na obrazovke merania, vponuke nastavenia zváracích údajov alebo vponuke rýchleho režimu.

6.6 Rýchlosť podávania drôtu

Určuje požadovanú rýchlosť podávania prídavného drôtu vcentimetroch za minútu. Zvýšenie rýchlosti posuvu drôtu spôsobí zvýšenie zváracieho prúdu.

• Rýchlosť posuvu drôtu sa nastavuje na obrazovke merania, vponuke nastavenia zváracích údajov alebo vponuke rýchleho režimu.

6.7 Rýchlosť posuvu studeného drôtu (ICE)

Rýchlosť posuvu studeného drôtu sa používa na nastavenie rýchlosti posuvu (cm/min) studeného drôtu.

• Rýchlosť posuvu studeného drôtu sa nastavuje na obrazovke merania, vponuke nastavenia zváracích údajov alebo vponuke rýchleho režimu.

6.8 Oneskorenie štartu studeného drôtu (ICE)

Oneskorenie štartu studeného drôtu sa používa na určenie času (v sekundách), po ktorom sa môže spustiť posuv studeného drôtu.

• Oneskorenie štartu studeného drôtu sa nastavuje vponuke nastavenia zváracích údajov.

0460 949 285

- 25 -

6 VYSVETLENIE FUNKCIÍ

6.9 Rýchlosť chodu

Rýchlosť pojazdu indikuje požadovanú rýchlosť (cm/min), ktorou sa stĺp a výložník alebo vozík má presúvať.

• Rýchlosť chodu sa nastavuje na obrazovke merania, vponuke nastavenia zváracích údajov alebo vponuke rýchleho režimu.

6.10 Smer zvárania

Pohyb chodu v smere, ktorý indikuje symbol.

• Smer zvárania sa vyberá vponuke nastavenia zváracích údajov.

6.11 Frekvencia AC

(platí len pre zváracie zdroje Aristo1000) Frekvencia AC znamená počet kmitov za sekundu cez nulovú úroveň.

• Frekvencia striedavého prúdu (AC) sa vyberá vponuke nastavenia zváracích údajov.

6.12 Vyváženie AC

(platí len pre zváracie zdroje Aristo1000) Vyváženie AC je vzťah medzi kladnými (+) a zápornými (-) pulzmi. Nastavená hodnota

označuje percentuálnu veľkosť periódy, ktorá je v kladnej časti.

• Vyváženie AC sa vyberá vponuke nastavenia zváracích údajov.

6.13 Posunutie AC

(platí len pre zváracie zdroje Aristo1000) Pomocou Posunutia AC sa striedavá úroveň presúva v kladnom alebo zápornom smere

vzhľadom k nulovej úrovni.

• Posunutie AC sa vyberá vponuke nastavenia zváracích údajov.

6.14 Úvodné prúdenie taviva (SAW)

Slúži na ovládanie času, počas ktorého prúdi tavidlo pred zapálením oblúka.

• Úvodné prúdenie taviva sa nastavuje vponuke nastavenia zváracích údajov vskupine štartovacích údajov.

6.15 Úvodné prúdenie plynu (GMAW)

Toto nastavenie reguluje čas, počas ktorého prúdi ochranný plyn pred zapálením oblúka.

• Úvodné prúdenie plynu sa nastavuje vponuke zváracích údajov vskupine štartovacích údajov.

6.16 Úvodné prúdenie vzduchu (drážkovanie)

Slúži na ovládanie času, počas ktorého prúdi vzduch pred zapálením oblúka.

• Úvodné prúdenie vzduchu sa nastavuje vponuke nastavenia zváracích údajov vskupine štartovacích údajov.

6.17 Typ spúšťania

Existujú dve alternatívy typu spustenia:

0460 949 285

- 26 -

6 VYSVETLENIE FUNKCIÍ

• Priamy štart, čo znamená, že rýchlosť chodu sa aktivuje preskočením oblúka.

• Štart škrtnutím, čo znamená, že rýchlosť chodu sa aktivuje preskočením oblúka.

• Typ štartu sa vyberá vponuke nastavenia zváracích údajov vskupine štartovacích údajov.

6.18 Plazivé spúšťanie drôtu

Plazivé spúšťanie drôtu sa používa na nastavenie požadovanej plazivej rýchlosti motora elektródy pri štarte.

Ak je v ponuke nastavené napríklad 50, použije sa plazivá rýchlosť 50 cm/min. Vopred nastavená hodnota AUTO (AUTO) aktivuje plazivú rýchlosť vypočítanú

znastavených hodnôt.

• Plazivá rýchlosť drôtu sa nastavuje vponuke nastavenia zváracích údajov vskupine štartovacích údajov.

6.19 Štartovacie fázy

Pri zváraní špeciálnym drôtom alebo materiálom môže by potrebná vlastná štartovacia sekvencia. Štartovacia sekvencia môže ovplyvňovať vzhľad tavného kúpeľa.

Pre Štartovacie fázy 1 ZAP možno nastaviť nasledujúce parametre

• Čas s Čas na zváranie vo fáze 1.

• Napätie oblúka % V percentách nastaveného napätia

• Posuv drôtu % V percentách nastaveného posuvu drôtu

• Zvárací prúd % V percentách nastaveného zváracieho

prúdu

• Rýchlosť chodu % V percentách nastavenej rýchlosti chodu

• Štartovacie fázy sa nastavujú vponuke nastavenia zváracích údajov vskupine štartovacích údajov.

Pre Štartovacie fázy 2 ZAP možno nastaviť nasledujúce parametre

• Čas s Čas na zváranie vo fáze 2.

• Napätie oblúka % V percentách nastaveného napätia

• Posuv drôtu % V percentách nastaveného posuvu drôtu

• Zvárací prúd % V percentách nastaveného zváracieho

prúdu

• Rýchlosť chodu % V percentách nastavenej rýchlosti chodu

6.20 Max. napätie na svorkách (OCV)

ON znamená, že OCV sa dá nastaviť. OFF znamená, že OCV sa nastaví na nastavovaciu hodnotu zváracieho napätia.

• Parameter OCV sa nastavuje vponuke nastavenia zváracích údajov vskupine štartovacích údajov.

6.21 Záverečné prúdenie taviva (SAW)

Slúži na ovládanie času, počas ktorého tavidlo prúdi po zhasnutí oblúka.

• Záverečné prúdenie taviva sa nastavuje vponuke nastavenia zváracích údajov vskupine údajov zastavenia.

0460 949 285

- 27 -

6 VYSVETLENIE FUNKCIÍ

6.22 Záverečné prúdenie plynu (GMAW)

Toto nastavenie reguluje čas prúdenia ochranného plynu po zhasnutí oblúka.

• Záverečné prúdenie plynu sa nastavuje vponuke nastavenia zváracích údajov vskupine údajov zastavenia.

6.23 Záverečné prúdenie vzduchu (drážkovanie)

Slúži na ovládanie času, počas ktorého vzduch prúdi po zhasnutí oblúka.

• Záverečné prúdenie vzduchu sa nastavuje vponuke nastavenia zváracích údajov vskupine údajov zastavenia.

6.24 Vyplňovanie kráterov

Vyplňovanie kráterov umožňuje regulované znižovanie tepla a rozmerov tavného kúpeľa pri dokončovaní zvaru. Uľahčuje to predchádzanie vzniku pórov, tepelných prasklín a tvorby kráterov v zvarovom spoji.

• Vyplňovanie kráterov sa nastavuje vponuke nastavenia zváracích údajov vskupine údajov zastavenia.

6.25 Doba odhorenia

Dopaľovací čas je zdržanie od okamihu, keď sa drôt začína pribrzďovať, do času, keď zvárací zdroj vypína oblúkové napätie. Príliš krátky čas spätného horenia má za následok vysunutie dlhšieho kusu drôtu po dokončení zvárania, čo znamená riziko, že sa drôt zachytí v tuhnúcom tavnom kúpeli. Príliš dlhý čas spätného horenia má za následok vysunutie kratšieho kusa drôtu so zvýšeným rizikom, že sa na kontaktnej špičke znova zapáli oblúk.

• Doba odhorenia sa nastavuje vponuke nastavenia zváracích údajov vskupine údajov zastavenia.

6.26 Zastavovacie fázy

Zastavovacie fázy sa používajú hlavne na nastavenie vyplňovania kráterov.

Pre Zastavenie fázy 1 ZAP možno nastaviť nasledujúce parametre

• Čas s Čas na zváranie vo fáze 1.

• Napätie oblúka % V percentách nastaveného napätia

• Posuv drôtu % V percentách nastaveného posuvu drôtu

• Zvárací prúd % V percentách nastaveného zváracieho

prúdu

• Rýchlosť chodu % V percentách nastavenej rýchlosti chodu

Pre Zastavenie fázy 2 ZAP možno nastaviť nasledujúce parametre

• Čas s Čas na zváranie vo fáze 2.

• Napätie oblúka % V percentách nastaveného napätia

• Posuv drôtu % V percentách nastaveného posuvu drôtu

• Zvárací prúd % V percentách nastaveného zváracieho

prúdu

• Rýchlosť chodu % V percentách nastavenej rýchlosti chodu

• Zastavovacie fázy sa nastavujú vponuke nastavenia zváracích údajov vskupine údajov zastavenia.

0460 949 285

- 28 -

6 VYSVETLENIE FUNKCIÍ

6.27 Dynamická regulácia

Funkcia dynamickej regulácie bola navrhnutá na zváranie viacerými elektródami a upravuje charakteristiky zváracieho zdroja. Charakteristiky zváracieho zdroja sa vypočítajú z nastavených údajov drôtu.

• Funkcia dynamickej regulácie sa vyberá vponuke nastavenia zváracích údajov.

6.28 Ovládacie parametre

Vniektorých aplikáciách sa namiesto funkcie dynamickej regulácie zobrazuje funkcia ovládacích parametrov. Pod Ovládacími parametrami je potrebné zvoliť dve nastavenia:

• Dynamika – určuje dynamické charakteristiky

• Induktancia – vyššie hodnoty majú za následok širší tavný kúpeľ a menej odstrekov. Nižšie hodnoty zabezpečujú stabilný, koncentrovaný oblúk a spôsobujú drsnejší zvuk.

• Funkcia ovládacích parametrov sa vyberá vponuke nastavenia zváracích údajov.

6.29 Nastavovacie limity

Informácie onastavovacích limitoch nájdete v “Editor nastavovacích limitov (Setting limit editor)”, str.63.

6.30 Meracie limity

Informácie oparametroch merania nájdete v “Editor meracích limitov (Measure limit editor)”, str.64.

0460 949 285

- 29 -

7 SPRÁVA PAMÄTE

7.1 Pracovná metóda ovládacieho panelu

Ovládací panel sa vpodstate skladá zdvoch jednotiek: pracovnej pamäte apamäte zváracích údajov.

Uložiť

Pracovná pamäť

V pracovnej pamäti sa vytvorí úplný súbor zváracích údajov, ktoré si možno uložiť do pamäte zváracích údajov.

Pri zváraní vždy práve obsah pracovnej pamäte ovláda proces. Preto je tiež možné vyvolať zváracie údaje zpamäte zváracích údajov do pracovnej pamäte.

Pripomíname, že pracovná pamäť vždy obsahuje najnovší súbor nastavených zváracích parametrov. Tie si možno vyvolať z pamäte zváracích údajov alebo individuálne si ich pozmeniť. Inými slovami, pracovná pamäť nie je nikdy prázdna ani „vynulovaná“.

Hlavná ponuka → PAMÄŤ (MEMORY) → Pamäť zváracích údajov (Weld data memory)

Vyvolať

Pamäť zváracích údajov

Na ovládacom paneli možno uložiť až 255záznamov zváracích údajov. Každý záznam dostáva číslo od 1 do 255.

Môžete tiež odstraňovať, kopírovať, meniť a pomenovávať údajové záznamy a vyvolávať záznam zváracích údajov do pracovnej pamäte.

0460 949 285

- 30 -

7 SPRÁVA PAMÄTE

7.2 Uložiť (Store)

Ak je pamäť zváracích údajov prázdna, na displeji sa objaví nasledujúca obrazovka. Uloženie záznamu zváracích údajov. Záznam sa uloží vpamäťovom mieste 5. Stlačte

kláves ULOŽIŤ (STORE). Zobrazí sa pozícia 1. Otáčajte jeden z gombíkov nastavenia, kým nedosiahnete polohu 5.

Stlačte kláves ULOŽIŤ (STORE).

Na displeji sa objaví nasledujúce obrazovka. Záznam zváracích údajov sa teraz uloží ako číslo 5.

Časti obsahu údajového záznamu číslo 5 sú zobrazované v spodnej časti displeja.

0460 949 285

- 31 -

7 SPRÁVA PAMÄTE

Ak je vo vybratej polohe už uložený údajový záznam, zobrazí sa otázka, či chcete existujúci záznam prepísať, alebo nie, ÁNO (YES) aNIE (NO).

Pomocou klávesu NIE (NO) sa vrátite do ponuky pamäte.

7.3 Vyvolať

Ideme vyvolať uložený údajový záznam: Označte riadok pomocou polohovacieho gombíka. Stlačte tlačidlo VYVOLAŤ (RECALL).

0460 949 285

- 32 -

7 SPRÁVA PAMÄTE

Stlačením klávesu ÁNO (YES) potvrďte, že chcete vyvolať záznam údajov číslo 5.

Ikona v pravom hornom rohu obrazovky merania ukazuje číslo pamäte, ktorá sa vyvolalo.

7.4 Odstrániť

Možné je odstránenie jedného alebo viacerých záznamov údajov z ponuky pamäte. Odstraňuje sa údajový záznam. Vybrať dátový záznam. Stlačte tlačidlo ODSTRÁNIŤ

(DELETE).

0460 949 285

- 33 -

7 SPRÁVA PAMÄTE

Stlačením klávesu ÁNO (YES) potvrďte, že chcete záznam odstrániť.

7.5 Kopírovať

Pri kopírovaní obsahu záznamu zváracích údajov na nové pamäťové miesto postupujte nasledovne:

Stlačte najprv 2. FUNKCIA

0460 949 285

- 34 -

7 SPRÁVA PAMÄTE

Ak chcete kopírovať, vyberte pamäťové miesto astlačte kláves KOPÍROVAŤ (COPY).

Teraz si prekopírujeme obsah pamäťového miesta 5 do pamäťového miesta 50.

Vyberte pamäťové miesto 1 ajedným znastavovacích gombíkov prejdite na vybraté pamäťové miesto, vtomto prípade na miesto 50. Stlačte kláves ÁNO (YES).

Zváracie údaje číslo 5 sa teraz prekopírovali do pamäťového miesta 50.

0460 949 285

- 35 -

7 SPRÁVA PAMÄTE

7.6 Názov

Pri zadávaní vlastného mena záznamu zváracích údajov postupujte nasledovne: Stlačte kláves 2. FUNKCIA (2ND FUNCT.). Vyberte pamäťové miesto, ktorého názov chcete

premenovať, astlačte kláves PREMENOVAŤ (RENAME).

Tu sa sprístupní klávesnica, ktorá sa používa nasledovne:

• Nastavte kurzor na požadovaný znak klávesnice pomocou šípok apolohovacieho gombíka. Stlačte kláves HOTOVO (DONE). Zadajte takýmto spôsobom celý textový reťazec s maximálne 40 znakmi.

• Stlačením klávesu HOTOVO (DONE) hodnoty uložíte. Alternatíva, ktorú ste práve pomenovali, sa zobrazí v zozname.

0460 949 285

- 36 -

7 SPRÁVA PAMÄTE

7.7 Upraviť

Pri úprave obsahu záznamu zváracích údajov postupujte nasledovne: Stlačte kláves 2. FUNKCIA (2ND FUNCT.). Vyberte pamäťové miesto, ktoré chcete upraviť,

astlačte kláves UPRAVIŤ (EDIT).

Zobrazí sa časť hlavnej ponuky so symbolom , ktorý znamená, že ste vrežime upravovania.

Stlačte kláves NASTAVIŤ (SET) avykonajte príslušné zmeny. 7

0460 949 285

- 37 -

7 SPRÁVA PAMÄTE

Objaví sa nasledujúca ponuka: V tomto príklade zmeníme zvárací prúd zo 400 A na 500 A. Vyberte zvárací prúd ajedným znastavovacích gombíkov sa posuňte na položku 500. Dvakrát stlačte kláves SKONČIŤ (QUIT).

Zváracie údaje číslo 5 boli teraz upravené a uložené.

0460 949 285

- 38 -

8 PONUKA KONFIGURÁCIA

Hlavná ponuka Ponuka Konfigurácia

Táto ponuka obsahuje nasledujúce podponuky:

• Jazyk (Language), pozrite si “Výber jazyka”, str.7.

• Kódová zámka (Code lock), pozrite si “Kódová zámka”, str.39.

• Všeobecná konfigurácia (General configuration), pozrite si “Všeobecná konfigurácia (General configuration)”, str.40.

• Konfigurácia stroja (Machine configuration), pozrite si “Konfigurácie stroja”, str.44.

• Dĺžky káblov (Cable lengths), pozrite si “Dĺžky káblov (platí len pre zváracie zdroje LAF aTAF)”, str.54.

• Údržba (Maintenance), pozrite si “Údržba”, str.55.

• Činiteľ filtra nameraných hodnôt (Measure–values filter factor), pozrite si “Činiteľ filtra nameraných hodnôt (Measure–values filter factor)”, str.55.

8.1 Kódová zámka

Hlavná ponuka Ponuka Konfigurácia Kódová zámka

Keď je aktivovaná funkcia zámky a ste na obrazovke merania alebo v ponuke rýchleho režimu, na ukončenie týchto ponúk je potrebné heslo (kód zámky).

Kódová zámka sa aktivuje v konfiguračnej ponuke.

8.1.1 Stav režimu uzamknutia

V stave uzamknutia na kód môžete aktivovať/deaktivovať funkciu zámky bez odstránenia existujúceho kódu zámky v prípade, ak deaktivujete jeho funkciu. Ak nie je uložený žiadny kód zámky a pokúsite sa aktivovať kódovú zámku, zobrazí sa klávesnica na zadávanie nového kódu zámky.

Ukončiť zablokovaný stav.

0460 949 285

- 39 -

8 PONUKA KONFIGURÁCIA

Ak sa nachádzate na obrazovke merania alebo vponuke rýchleho režimu akódová zámka je vypnutá, tieto ponuky môžete ukončiť bez obmedzenia stlačením klávesu SKONČIŤ (QUIT) alebo pomocou klávesu PONUKA (MENU) prejsť do hlavnej ponuky.

Ak je kódová zámka aktivovaná apokúsite sa skončiť, zobrazí sa nasledujúca obrazovka upozorňujúca používateľa na ochranu zámkou.

STLAČTE ENTER A ZADAJTE KÓD ZÁMKY...

Tu si možno vybrať možnosť SKONČIŤ (QUIT) a zrušiť akciu, pričom sa vrátite do predchádzajúcej ponuky, alebo postupovať ďalej stlačením klávesu ENTER na zadávanie kódu zámky.

Potom prejdete na ponuku sklávesnicou, kde môžete zadať kód. Stlačte ENTER po každom znaku a kód potvrďte opätovným stlačením ENTER.

Objaví sa nasledujúce textové pole: JEDNOTKA ODBLOKOVANÁ!

Ak kód nie je správny, zobrazí sa chybové hlásenie s ponukou možnosti ďalšieho pokusu alebo návratu na pôvodnú ponuku, t. j. na obrazovku merania alebo na ponuku rýchleho režimu.

Ak je kód správny, všetky blokovania ostatných ponúk sa zrušia, aj keď kódová zámka zostáva aktivovaná. Znamená to, že môžete dočasne opustiť obrazovku merania a ponuku rýchly režim, pritom však naďalej zachovať uzamknutý stav po návrate do týchto ponúk.

8.1.2 Špecifikovať/upraviť kód zámky

Pod špecifikovať/upraviť kód zámky možno upravovať aktuálny kód zámky alebo zadať nový kód. Kód zámky môže obsahovať najviac 16 ľubovoľných písmen alebo číslic.

8.2 Všeobecná konfigurácia (General configuration)

Hlavná ponuka → ponuka Konfigurácia (Configuration) → Všeobecná konfigurácia (General configuration)

V tejto ponuke si možno nastaviť:

• Softvérové klávesy rýchleho režimu, pozrite si “Softvérové klávesy rýchleho režimu”, str. 41

• Protokolovanie údajov kvality do súboru, pozrite si “Protokolovanie údajov kvality do súboru”, str.42

• Softvérové klávesy, pozrite si “Konfigurácia softvérového klávesu”, str.42

• Automatické uloženie zváracích údajov, pozrite si “Režim Automatické uloženie”, str. 44

• Jednotku dĺžky, pozrite si “Jednotky merania”, str.9

0460 949 285

- 40 -

8 PONUKA KONFIGURÁCIA

8.2.1 Softvérové klávesy rýchleho režimu

Vponuke rýchleho režimu sa zobrazujú softvérové klávesy ZVÁRACIE ÚDAJE1 (WELD DATA1) až ZVÁRACIE ÚDAJE4 (WELD DATA4).

Sú nakonfigurované nasledovne: Nastavte kurzor na riadok ČÍSLO SOFTVÉROVÉHO KLÁVESU (SOFT KEY NUMBER).

Klávesy sú očíslované od 1 do 4 zľava doprava. Vyberte požadované tlačidlo zadaním jeho čísla pomocou nastavovacích gombíkov.

Potom sa posuňte na nasledujúci riadok PRIRADENÉ ZVÁRACIE ÚDAJE (ASSOCIATED WELD DATA). Tu môžete prechádzať po záznamoch zváracích údajov uložených v pamäti zváracích údajov. Vyberte si požadované číslo zváracích údajov použitím nastavovacích gombíkov. Na uloženie stlačte kláves ULOŽIŤ (STORE). Na odstránenie uloženého záznamu stlačte kláves ODSTRÁNIŤ (DELETE).

0460 949 285

- 41 -

8 PONUKA KONFIGURÁCIA

8.2.2 Protokolovanie údajov kvality do súboru

Táto funkcia sa aktivuje nastavením možnosti ZAP (ON) vponuke PROTOKOLOVANIE ÚDAJOV KVALITY DO SÚBORU (QUALITY DATA LOG TO FILE).

Ďalšie informácie onastaveniach funkcie kvality nájdete v “Funkcie kvality”, str.66.

8.2.3 Konfigurácia softvérového klávesu

V predchádzajúcich častiach dokumentu boli popísané „softvérové“ klávesy ovládacieho panelu. Pre oblúkové zváranie pod tavidlom (SAW) a pre oblúkové zváranie taviacou sa elektródou v plyne (GMAW) si používateľ môže nastaviť funkcie týchto tlačidiel výberom zo zoznamu nastavených možností. Je tu osem softvérových klávesov, ktoré možno priradiť funkcii.

Možno si vybrať z nasledujúcich možností:

• Žiadne

• Plyn/tavivo

• Nastavenie hodnôt Namiesto nameraných hodnôt v ponuke merania sú zobrazované nastavené referenčné

hodnoty.

• Relé 2 Nastavenie spínacieho výstupu č.2 na doske obvodov motora, ktorý môže zákazník

využiť na akýkoľvek účel.

• Smer

• Diaľkový vstup/výstup Používa sa, keď PEK a zdroj zváracieho prúdu chcete regulovať cez jednotku diaľkového

vstupu/výstupu.

• Externá os Má sa aktivovať, a je k dispozícii jednotka externého vstupu/výstupu regulujúca napríklad

valčekový dopravník.

• Tandem Používa sa pri zváraní s dvoma zváracími hlavami.

• Studený drôt (ICE) Používa sa, keď sa do tavného kúpeľa privádza drôt, ktorý nie je pod napätím, a rýchlosť

studeného drôtu sa má zobrazovať na displeji.

0460 949 285

- 42 -

8 PONUKA KONFIGURÁCIA

Na obrazovke displeja sa nachádzajú dva stĺpce; jeden pre SOFTVÉROVÉ KLÁVESY (SOFT KEYS) ajeden pre FUNKCIU (FUNCTION).

Keď priradíte funkcie týmto klávesom, sú očíslované zľava nasledovne:

Pri priraďovaní novej funkcie softvérovému klávesu postupujte nasledovne: Nastavte kurzor na riadok s číslom softvérového klávesu, ktorý chcete použiť, a stlačte

ENTER. Kontextová ponuka zobrazuje funkcie na výber. Pomocou polohovacieho gombíka si vyberte a stlačte ENTER.

Rovnakým spôsobom možno priradiť nové funkcie iným tlačidlám spárovaním čísla klávesu v ľavom stĺpci s funkciou v pravom stĺpci.

0460 949 285

- 43 -

8 PONUKA KONFIGURÁCIA

8.2.4 Režim Automatické uloženie

Po vyvolaní záznamu zváracích údajov z pamäťového miesta pamäte zváracích údajov a zmene nastavení sa zmeny automaticky uložia do pracovnej pamäte pri zastavení zvárania, a to do naposledy vyvolaného pamäťového miesta.

Ručné ukladanie zváracích údajov na pamäťové miesto deaktivuje ďalšie automatické ukladanie.

Pamäťové miesto, v ktorom je uložený záznam zváracích údajov, je zobrazené v hornom pravom rohu obrazovky merania.

8.3 Konfigurácie stroja

Hlavná ponuka → ponuka Konfigurácia (Configuration) → Konfigurácia stroja (Machine configuration)

V tejto ponuke si možno nastaviť:

• Kód výrobku, pozrite si “Kód výrobku”, str.44

• Os posuvu drôtu, pozrite si “Os posuvu drôtu”, str.45

• Os posuvu studeného drôtu, pozrite si “Os studeného drôtu (ICE)”, str.46

• Os chodu, pozrite si “Os chodu”, str.46

• Vonkajšiu os, pozrite si “Vonkajšia os”, str.46

• Tandem, pozrite si “Tandem pre zváracie zdroje LAF aTAF”, str.47 a “Zvárací zdroj Tandem pre Aristo 1000”, str.50

• Paralelne zapojené zváracie zdroje, pozrite si “Paralelne zapojené zváracie zdroje (platí len pre zváracie zdroje Aristo1000)”, str.51

• Posuv studeného drôtu, pozrite si “Posuv studeného drôtu”, str.52

• Polaritu, pozrite si “Polarita (platí len pre zvárací zdroj Aristo1000)”, str.54

• Nastavenia ID uzla, pozrite si “Nastavenia ID uzla (platí len pre zváracie zdroje Aristo1000)”, str.54

• Systémové informácie, pozrite si “Systémové informácie (platí len pre zvárací zdroj Aristo1000)”, str.54

8.3.1 Kód výrobku

Vponuke KÓD VÝROBKU (PRODUCT CODE) sa môže vybrať používaný automatický zvárací stroj, stĺp avýložník, valčekový dopravník alebo polohovač.

Pri výbere kódu výrobku sa automaticky vyberie správny typ motora a prevodový pomer použitej prevodovky v príslušnom výrobku.

0460 949 285

- 44 -

8 PONUKA KONFIGURÁCIA

Vybrať možno nasledujúce možnosti:

• A2TFJ1

Traktorový automatický zvárací stroj A2 pre oblúkové zváranie pod tavidlom (SAW)

• A2TGJ1

Traktorový automatický zvárací stroj A2 pre oblúkové zváranie taviacou sa elektródou v ochrannej plynovej atmosfére (GMAW)

• A6TFF1

Traktorový automatický zvárací stroj A6 pre oblúkové zváranie taviacou sa elektródou pod tavidlom (GMAW)

• MTW600

Traktorový automatický zvárací stroj A6 pre oblúkové zváranie taviacou sa elektródou pod tavidlom (GMAW)

• VOĽNÁ OS 2

Voliteľná konfigurácia na pripojenie 2 motorov k doske akčnej jednotky. Jeden pre posuv drôtu a jeden pre pohyb chodu.

• VOĽNÁ OS 3 (FREE 3 AXIS)

Voliteľná konfigurácia na pripojenie externých valčekových dopravníkov, polohovačov alebo lineárnej osi ako 2 motorov k doske akčnej jednotky. Jeden pre posuv drôtu a jeden pre pohyb chodu.

8.3.2 Os posuvu drôtu

Motor posuvu drôtu sa nastavuje automaticky podľa nasledujúcej tabuľky.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motor 5035 38 RPM 5035 68 RPM VEC4000 FHP258

1. rýchlosť 49:1 49:1 156:1 24:1

2. rýchlosť 1:1 1:1 1:1 1:1 Priemer podávacích

kladiek Impulzný snímač 28 ppr 28 ppr 32 ppr 28 ppr Nízka manuálna

rýchlosť Vysoká manuálna

rýchlosť

Motor VEC 4000 VEC 4000

1. rýchlosť 156:1 156:1

2. rýchlosť 1:1 1:1

49 mm 49 mm 49 mm 30 mm

150 cm/min 150 cm/min 150 cm/min 150 cm/min

300 cm/min 300 cm/min 300 cm/min 300 cm/min

VOĽNÁ OS 2 (FREE 2 AXIS) VOĽNÁ OS 3 (FREE 3 AXIS)

Priemer podávacích kladiek 49 mm 49 mm Impulzný snímač 32 ppr 32 ppr Nízka manuálna rýchlosť 150 cm/min 150 cm/min Vysoká manuálna rýchlosť 300 cm/min 300 cm/min

0460 949 285

- 45 -

8 PONUKA KONFIGURÁCIA

8.3.3 Os studeného drôtu (ICE)

VOĽNÁ OS 2 (FREE 2 AXIS) VOĽNÁ OS 3 (FREE 3 AXIS)

Motor VEC 4000 VEC 4000

1. rýchlosť 156:1 156:1

2. rýchlosť 1:1 1:1 Priemer podávacích kladiek 49 mm 49 mm Impulzný snímač 32 ppr 32 ppr Nízka manuálna rýchlosť 150 cm/min 150 cm/min Vysoká manuálna rýchlosť 300 cm/min 300 cm/min

8.3.4 Os chodu

Motor chodu sa nastavuje automaticky podľa nasledujúcej tabuľky.

A2TFJ1 A2TGJ1 A6TFF1 MTW600

Motor 4030-350 4030-350 FHP258 FHP258

1. rýchlosť 375:10 375:10 24:1 75:2

2. rýchlosť 51:1 51:1 51:1 51:1 Priemer kolesa 158 mm 158 mm 180 mm 158 mm Impulzný snímač 60 ppr 60 ppr 28 ppr 60 ppr Vysoká manuálna

200 cm/min 200 cm/min 200 cm/min 200 cm/min

rýchlosť

VOĽNÁ OS 2 (FREE 2 AXIS) VOĽNÁ OS 3 (FREE 3 AXIS)

Motor VEC 4000 VEC 4000

1. rýchlosť 312:1 312:1

2. rýchlosť 1:1 1:1 Priemer kolesa 65 mm 65 mm Impulzný snímač 32 ppr 32 ppr Vysoká manuálna rýchlosť 200 cm/min 200 cm/min

8.3.5 Vonkajšia os

Pri pripojovaní externého valčekového dopravníka, polohovača alebo lineárnej osi sa musí vybrať VOĽNÁ OS 3.

Pri výbere VOĽNÁ OS 3 sa motor automaticky nastaví podľa ďalej uvedených tabuliek.

Valčekový dopravník

Lineárny polohovač

1. rýchlosť 560:1 560:1 560:1

2. rýchlosť 111:22 111:22 111:22

3. rýchlosť 1:1 1:1 1:1 Priemer kolesa 160 mm 160 mm 160 mm Impulzný snímač 30 ppr 30 ppr 30 ppr Vysoká manuálna rýchlosť 200 cm/min 200 cm/min 200 cm/min Frekvenčný pomer 85:50 85:50 85:50 Motor 2000 ot/min 2000 ot/min 2000 ot/min

0460 949 285

- 46 -

8 PONUKA KONFIGURÁCIA

Priemer zvaru 1000 mm - 1000 mm Priemer kladky 1000 mm - -

8.3.6 Tandem pre zváracie zdroje LAF aTAF

Používa sa pri zváraní s dvoma zváracími hlavami. Nastavte kurzor na riadok TANDEM astlačte kláves ENTER. Pomocou polohovacieho

gombíka vyberte možnosť ZAP (ON) astlačte kláves ENTER.

Pred zváraním dvoma zváracími hlavami sa musí nastaviť funkcia POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET).

POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET) je vzdialenosť medzi zváracími hlavami vmilimetroch.

Pri zadávaní vzdialenosti medzi zváracou hlavou 1 ČELO (HEAD) azváracou hlavou 2 CHVOST (TAIL) riadiaca jednotka hodnotu prepočíta na čas medzi štartom zváracej hlavy 1 aštartom zváracej hlavy 2.

Čas, ktorý môže riadiaca jednotka vypočítať pre vzdialenosť medzi štartom a zastavením zváracích zdrojov, je maximálne 65 sekúnd. To znamená, že ak sa zadá napríklad 50cm/min, ako maximálne POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET) možno zadať 2000mm. Je to tak, že čas neuplynie skôr, ako hlava 2 dosiahne štartovací bod.

CHVOST HLAVA

POSUNUTIE ZVÁRACEJ HLAVY

0460 949 285

- 47 -

8 PONUKA KONFIGURÁCIA

POZNÁMKA!Obe riadiace jednotky musia mať rovnaké nastavenia POSUNUTIA ZVÁRACEJ HLAVY (WELD HEAD OFFSET) amusí sa zadať rovnaká rýchlosť chodu. Hlavná riadiaca jednotka musí byť priradená hlave ČELO (HEAD) apodriadená riadiaca jednotka hlave CHVOST (TAIL). Pohyb vždy ovláda hlavná riadiaca jednotka.

Hodnoty zvárania dvoma zváracími hlavami špecifikujte nasledovne: Nastavte kurzor na riadok ZVÁRACIA HLAVA (WELDING HEAD). Vyberte, či nastavenie má

platiť pre hlavnú riadiacu jednotku ČELO (HEAD) alebo pre podriadenú riadiacu jednotku CHVOST (TAIL).

• Nastavte kurzor na riadok POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET) azadajte vzdialenosť medzi oboma zváracími hlavami.

Príklad, VSTUP/VÝSTUP ZAP

Zváracia hlava 2 (podriadená)

CHVOST

Zváracia hlava 1 (hlavná)

HLAVA

POSUNUTIE ZVÁRACEJ HLAVY

• Stlačte tlačidlo Štart pre zváraciu hlavu1.

• Zváracia hlava 1 začne zvárať.

• Zváracia hlava 2 začne zvárať až vtedy, keď sa dosiahne štartovacia poloha zváracej hlavy 1 (táto vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET)).

0460 949 285

- 48 -

8 PONUKA KONFIGURÁCIA

• Stlačte tlačidlo Stop pre zváraciu hlavu1.

• Zváracia hlava 1 zastaví zváranie, naďalej sa však pohybuje.

• Zváracia hlava 2 zastaví zváranie, keď dosiahne bod, vktorom zariadenie1 zastavilo zváranie (táto vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET)).

• Zváranie je dokončené.

Príklad , VSTUP/VÝSTUP VYP

Zváracia hlava 2 (podriadená)

CHVOST

Zváracia hlava 1 (hlavná)

HLAVA

POSUNUTIE ZVÁRACEJ HLAVY

• Stlačte tlačidlo Štart súčasne pre zváraciu hlavu1 azváraciu hlavu2.

• Zváracia hlava 1 začne zvárať.

• Zváracia hlava 2 začne zvárať až vtedy, keď sa dosiahne štartovacia poloha zváracej hlavy 1 (táto vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET)).

• Stlačte tlačidlo Stop súčasne pre zváraciu hlavu1 azváraciu hlavu2.

• Zváracia hlava 1 zastaví zváranie, naďalej sa však pohybuje.

• Zváracia hlava2 zastaví zváranie, keď dosiahne bod, vktorom zariadenie 1 zastavilo zváranie (táto vzdialenosť je zadaná ako POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET).

• Zváranie je dokončené.

0460 949 285

- 49 -

8 PONUKA KONFIGURÁCIA

8.3.7 Zvárací zdroj Tandem pre Aristo 1000

Používa sa pri zváraní s dvoma a viacerými zváracími hlavami. Každá zváracia hlava je regulovaná vlastnou riadiacou jednotkou (PEK).

Nastavte kurzor na riadok TANDEM astlačte kláves ENTER. Pomocou polohovacieho gombíka vyberte možnosť ZAP (ON) astlačte kláves ENTER.

Vybratá je predná zváracia hlava.

Vybratá je zadná zváracia hlava.

ZVÁRACIA HLAVA (WELDING HEAD)

Vyberte si, ktorá zváracia hlava má ovládať pojazd – predná (HLAVA - HEAD) alebo zadná (CHVOST - TAIL).

HLAVNÝ ZDROJ STRIEDAVEJ SYNCHRONIZÁCIE (AC SYNC MASTER)

Jeden zdroj vtandemovom systéme musí byť nastavený ako hlavný zdroj striedavej synchronizácie ak je použité synchronizované striedavé zváranie. Pokiaľ je to možné, ako hlavný zdroj striedavej synchronizácie zvoľte prvý zdroj striedavého zvárania.

OVLÁDANIE CHODU (TRAVEL CONTROL)

Vyberte, či má zváracia hlava ovládať pojazd. Pojazd môže predná i zadná zváracia hlava, avšak naraz vždy len jedna z nich.

SYNCHRONIZOVANÉ SPUSTENIE ZVÁRANIA (SYNCRONIZED WELD START)

Výber možnosti ON (ZAP) znamená, že riadiacu jednotku stačí spustiť pre prednú zváraciu hlavu. Zadná sa spustí automaticky. Ak sa vyberie možnosť VYP (OFF), všetky zváracie hlavy sa musia spustiť pomocou príslušnej riadiacej jednotky.

0460 949 285

- 50 -

8 PONUKA KONFIGURÁCIA

SYNCHRONIZOVANÉ ZVÁRANIE STRIEDAVÝM PRÚDOM (SYNCRONIZED AC WELDING)

Synchronizované striedavé zváranie znamená, že frekvencia a vyváženie, striedavé impulzy sú synchronizované na rovnaké hodnoty pre všetky zváracie hlavy v tandemovom systéme.

POSUNUTIE ZVÁRACEJ HLAVY

POSUNUTIE ZVÁRACEJ HLAVY (WELD HEAD OFFSET) je vzdialenosť medzi zváracími hlavami vmilimetroch. Posunutie zváracej hlavy sa nastavuje vždy bez ohľadu na to, či je alebo nie je vybraté synchronizované spustenie zvárania. Ak je vybraté nesynchronizované spustenie zvárania, posunutie sa použije na výpočet oneskorenia spustenia zvárania zváracou hlavou CHVOST (TAIL).

CHVOST HLAVA

POSUNUTIE ZVÁRACEJ HLAVY

FÁZOVÝ POSUN (PHASE SHIFT) (platí len pre zváranie striedavým prúdom)

Fázový posun označuje posun fázy vzhľadom k prednej zváracej hlave. Jednotky sú stupne.

8.3.8 Paralelne zapojené zváracie zdroje (platí len pre zváracie zdroje

Aristo1000)

Aby bolo možné paralelne nastaviť dva zdroje, mali by byť zapojené abyť na zbernici CAN 2 aktívne iba tie dva zdroje, ktoré sa majú spojiť.

0460 949 285

- 51 -

8 PONUKA KONFIGURÁCIA

Nastavenie paralelného zapojenia zváracích zdrojov preveďte nasledovne:

1. Nastavte funkciu PARALELNE ZAPOJENÉ ZVÁRACIE ZDROJE (PARALLEL POWERSOURCES) do polohy ON (ZAP)

2. Nastavte ID paralelne zapojenej dvojice (Parallel couple ID). Prvá paralelne zapojená dvojica je nastavená do polohy 1, ďalšia paralelná dvojica do polohy 2 atď.

3. Vyberte zponuky riadok Spojiť spodriadeným (Connect with slave) astlačte klávesu Enter.

Objaví sa správa „Spojiť“ (Connect).

4. Znovu stlačte klávesu Enter.

Keď sú hlavný apodradený zdroj spojené, objaví sa text „Spojené“ (Connected)

8.3.9 Posuv studeného drôtu

Možnosť POSUV STUDENÉHO DRÔTU (ZAP) (ICE WIRE FEED (ON)) možno vybrať vhlavnej konfiguračnej ponuke zariadenia. Ak je vybratý posuv studeného drôtu, zobrazí sa možnosť OS POSUVU STUDENÉHO DRÔTU (ICE WIRE FEED AXIS).

0460 949 285

- 52 -

8 PONUKA KONFIGURÁCIA

Nastavenia osi posuvu studeného drôtu musia byť zhodné sosou posuvu drôtu.

• Motor sa vyberá z rozbaľovacieho zoznamu s nasledujúcimi možnosťami:

• Možnosť PREVOD1 (GEAR1) musí byť nastavená na hodnotu ZAP (ON). Možnosť VYP (OFF) sa nemôže nastaviť.

• Možnosť PREVOD2 (GEAR2) spravidla musí byť nastavená na hodnotu ZAP (ON), ale môže sa vybrať aj možnosť VYP (OFF).

• Hodnoty N1 a N2 pod Prevod 1 a 2 sú nastavené jedným z troch nastavovacích gombíkov v spodnej časti panelu. Intervaly pre N1 a N2 závisia od vybraného motora.

• Priemer podávacích kladiek (FEED ROLLER DIAM) sa vyberá spolu s nastavením gombíka. Interval závisí od vybraného motora.

• Spolu s každým gombíkom nastavení sa vyberá kodér pre impulzy (ENCODER PULSES). Interval sa pohybuje od 1 do 9998 PPR (PPR = impulzov na otáčku).

• NÍZKA MANUÁLNA RÝCHLOSŤ (LOW MANUAL SPEED) sa vyberá ktorýmkoľvek znastavovacích gombíkov. Interval je od 1 do 1000 cm/min.

• VYSOKÁ MANUÁLNA RÝCHLOSŤ (HIGH MANUAL SPEED) sa vyberá ktorýmkoľvek znastavovacích gombíkov. Interval je od 1 do 5000 cm/min.

0460 949 285

- 53 -

8 PONUKA KONFIGURÁCIA

8.3.10 Polarita (platí len pre zvárací zdroj Aristo1000)

Vponuke POLARITA (POLARITY) sa môže nastaviť polarita zvárania.

• Ak chcete zvárať skladnou polaritou zváracieho drôtu azápornou polaritou obrobku, vyberte kladnú polaritu.

• Ak chcete zvárať so zápornou polaritou zváracieho drôtu akladnou polaritou obrobku, vyberte zápornú polaritu.

8.3.11 Nastavenia ID uzla (platí len pre zváracie zdroje Aristo1000)

Ak sú v systéme vstupno-výstupné uzly, tu sa zadávajú ich identifikačné čísla.

8.3.12 Systémové informácie (platí len pre zvárací zdroj Aristo1000)

Vponuke SYSTÉMOVÉ INFORMÁCIE (SYSTEM INFORMATION) sa zobrazujú aktívne zváracie zdroje spojené prostredníctvom zbernice CAN2 ak sú zdroje vparalelnom/tandemovom režime aak sú nakonfigurované ako hlavný apodradený.

8.4 Dĺžky káblov (platí len pre zváracie zdroje LAF aTAF)

Napätie oblúka je ovplyvnené impedanciou zváracích káblov. Impedanciu ovplyvňuje dĺžka a plocha káblov, a takisto to, ako sú vedené. Najviac sa to prejavuje pri zváraní striedavým prúdom.

Ak zadáte skutočnú dĺžku kábla, zabezpečuje sa kompenzácia poklesu napätia v dlhých kábloch.

Musí byť zadaná celková dĺžka kábla (spoločne zvárací kábel a konektor). Poznámka! Pri použití dvoch káblov sa musia skombinovať plochy oboch.

Táto funkcia je aktívna počas procesu spúšťania, kým zvárací zdroj prijme nameranú hodnotu, podľa ktorej sa môže nastaviť.

0460 949 285

- 54 -

8 PONUKA KONFIGURÁCIA

Ak sa vyberie možnosť Max OCV, táto funkcia nie je aktivovaná.

8.5 Údržba

Hlavná ponuka Ponuka Konfigurácia Údržba (Maintenance)

V tejto ponuke si možno nastaviť, ako často sa má meniť kontaktný hrot. Špecifikujte počet spustených zvarov, po ktorom je potrebné vymeniť hrot, výberom položky INTERVAL VÝMENY KONTAKTNÉHO HROTU (CONTACT TIP CHANGE INTERVAL) a stlačením klávesu ENTER. Zmeňte hodnotu pomocou nastavovacích gombíkov. Po uplynutí intervalu sa v chybovom protokole zobrazí chybový kód 54.

V prípade výberu položky LIMIT CELKOVÉHO ČASU CHODU (TOTAL RUNNING TIME LIMIT) ako limitu namiesto počtu spustení bude kontaktovaný autorizovaný servisný technik spoločnosti ESAB.

8.6 Činiteľ filtra nameraných hodnôt (Measure–values filter factor)

Hlavná ponuka → ponuka Konfigurácia (Configuration) → Činiteľ filtra nameraných hodnôt (Measure–values filter factor)

Táto ponuka poskytuje činiteľ filtra nameraných hodnôt zváracieho prúdu. Čím vyššia hodnota činiteľa filtra sa vyberie, tým stabilnejšia odmeraná hodnota zváracieho prúdu sa získa. Môžete vybrať činitele filtra 1, 2 alebo 4.

Nastavte kurzor na riadok ČINITEĽ FILTRA NAMERANÝCH HODNÔT (MEASURE–VALUES FILTER FACTOR) astlačte kláves ENTER. Vkontextovej ponuke sa zobrazia činitele filtra JEDEN (ONE), DVA (TWO) aŠTYRI (FOUR). Pomocou nastavovacieho gombíka vyberte požadovaný činiteľ filtra astlačte kláves ENTER.

0460 949 285

- 55 -

9 NÁSTROJE

Hlavná ponuka Nástroje

Táto ponuka obsahuje nasledujúce podponuky:

• Spracovanie udalostí (Event handling), pozrite si “Spracovanie udalostí (Event handling)”,

str.56.

• Export/Import, pozrite si “Export/Import”, str.60.

• Správca súborov (File manager), pozrite si “Správca súborov”, str.60.

• Upraviť nastavovacie limity (Edit setting limits), pozrite si “Editor nastavovacích limitov

(Setting limit editor)”, str.63.

• Upraviť meracie limity (Edit measure limits), pozrite si “Editor meracích limitov (Measure

limit editor)”, str.64.

• Výrobná štatistika (Production statistics), pozrite si “Výrobná štatistika”, str.65.

• Funkcie kvality (Quality functions), pozrite si “Funkcie kvality”, str.66.

• Kalendár (Calendar), pozrite si “Kalendár”, str.67.

• Účty používateľa (User accounts), pozrite si “Účty používateľa”, str.67.

• Informácie ojednotke (Unit information), pozrite si “Informácie o jednotke”, str.69.

9.1 Spracovanie udalostí (Event handling)

Hlavná ponuka → Nástroje (Tools) → Spracovanie udalostí (Event handling)

Riadiace kódy poruchy slúžia na indikáciu, že pri zváracom postupe došlo k poruche. Zobrazujú sa vkontextovej ponuke avpravom hornom rohu displeja sa zobrazí výkričník .

Poznámka! Po otvorení ponuky protokolu udalostí sa výkričník prestane na obrazovke zobrazovať.

Ponuka Spracovanie udalostí (Event handling) obsahuje dve vedľajšie ponuky, Protokol udalostí (Event log) (pozrite si “Protokol udalostí (Event log)”, str.56) aAktívne chyby (Active errors) (pozrite si “Aktívne chyby (Active errors)”, str.57).

9.1.1 Protokol udalostí (Event log)

Hlavná ponuka → Nástroje (Tools) → Spracovanie udalostí (Event handling) → Protokol udalostí (Event log)

Všetky chyby, ku ktorým bude dochádza počas používania zváracieho zariadenia sú dokumentované ako chybové správy v chybovom protokole. Zadať možno až 99 chybových správ. Ak sa chybový protokol naplní, t. j. keď bolo uložených 99 chybových správ, stará správa sa automaticky odstráni, keď sa vyskytne ďalšia porucha.

0460 949 285

- 56 -

9 NÁSTROJE

Vchybovom protokole sú nasledujúce informácie:

• Chybové číslo chyby

• Deň, keď sa chyba vyskytla

• Čas, keď sa chyba vyskytla

• Jednotka, vktorej sa chyby vyskytla (pozrite si “ID jednotiek”, str.58)

• Kód riešenia chyby (pozrite si “Popis kódov správy porúch”, str.58)

9.1.2 Aktívne chyby (Active errors)

Hlavná ponuka → Nástroje (Tools) → Spracovanie udalostí (Event handling) → Aktívne chyby (Active errors)

V ponuke Aktívne chyby (Active errors) sa zobrazujú len chyby, ktoré sú vdanom momente aktívne.

0460 949 285

- 57 -

9 NÁSTROJE

9.1.3 ID jednotiek

Vysvetlenie ID jednotiek pre zváracie zdroje LAF aTAF: 2= zvárací zdroj 6= posuv drôtu apohyb chodu (motorová doska) 8= ovládací panel

Poznámka! ID jednotiek uvedené vyššie platia pre zváracie zdroje LAF aTAF asú príkladom čísiel ID jednotky Aristo1000, pretože uzly vaplikácii Aristo1000 môžu mať

rôzne čísla ID vzávislosti od konfigurácie zariadenia.

9.1.4 Popis kódov správy porúch

Dolu uvádzame riadiace kódy porúch, ktoré si používatelia môžu opraviť svojpomocne. Ak sa objaví iný kód, reštartujte stroj a ak porucha pretrváva, obráťte sa na servisného technika.

Chybový kód Opis LAF, TAF Aristo 1000 6 4201 4202

4203

Vysoká teplota

Zvárací zdroj sa prehrial a vypol zváranie. Zváranie bude znova umožnené, keď teplota klesne pod parameter maximálna teplota.

Postup: Skontrolujte, či nečistotami nie sú upchané prívodné a odvádzacie vetracie otvory. Skontrolujte používaný zvárací cyklus auistite sa, že zariadenie nie je preťažované. Ak porucha pretrváva, obráťte sa na servisného technika.

7 Nízky zvárací prúd

Zvárací oblúk je vypnutý, pretože zvárací prúd počas zváracieho postupu bol príliš nízky.

Postup: Resetuje sa pri nasledujúcom spustení zvárania. Ak porucha pretrváva, obráťte sa na servisného technika.

8 Nízke napätie akumulátora

Príliš nízke napätie akumulátora. Ak sa batéria nevymení, všetky uložené údaje budú stratené. Táto chyba nepotlačí žiadne funkcie.

Postup: Obráťte sa na servisného technika apožiadajte ho, aby vymenil batériu.

11 8411,

vedľajší kód 0

Chyba otáčok motora, (posuv drôtu, motor chodu)

Motor nedokáže udržať svoju rýchlosť. Zváranie zastavuje. Postup: Skontrolujte, či podávanie drôtu nie je zakliesnené alebo

či nebeží príliš rýchlo. Ak porucha pretrváva, obráťte sa na servisného technika.

12 Interná chyba komunikácie (varovanie)

Okamžité zaťaženie systémovej zbernice CAN je príliš vysoké. Zvárací zdroj možno stratil kontakt s riadiacou jednotkou.

Postup: Skontrolujte, či sú všetky zariadenia správne pripojené. Ak porucha pretrváva, obráťte sa na servisného technika.

0460 949 285

- 58 -

9 NÁSTROJE

14 Komunikačná chyba

Systémová zbernica CAN dočasne prestala fungovať, pretože zaťaženie je príliš vysoké. Aktuálny zvárací postup sa zastaví.

Postup: Skontrolujte, či sú všetky zariadenia správne pripojené. Vypnite sieťové napájanie, aby sa jednotka znova iniciovala. Ak porucha pretrváva, obráťte sa na servisného technika.

17 8117 Stratený kontakt sjednotkou

Stratený kontakt s jednotkou. Postup: Skontrolujte zapojenie a konektor medzi riadiacou

jednotkou a zváracím zdrojom. Ak porucha pretrváva, obráťte sa na servisného technika.

Chybový kód Opis LAF, TAF Aristo 1000 32 Nepreteká žiadny plyn

Spúšťanie je zablokované.

Postup: Skontrolujte plynový ventil, hadice aprípojky.

43 Vysoký zvárací prúd

Zvárací zdroj vypol zvárací postup, pretože prúd prekročil parameter maximálneho prúdu pre zvárací zdroj.

Postup: Resetuje sa pri nasledujúcom spustení zvárania. Ak porucha pretrváva, obráťte sa na servisného technika.

44 Štart prerušil zvárací prúd

Zvárací postup sa zastavil, pretože nepokročil ďalej v priebehu 10 sekúnd.

Postup: Resetuje sa pri nasledujúcom spustení zvárania. Ak porucha pretrváva, obráťte sa na servisného technika.

168 169 8411,

vedľajší kód 1

Motor sa zastavil.

Impulzový prevodník motora nedodáva impulzy. Pre zdroje LAF aTAF: 168=motorM1(motor posuvu drôtu),

169=motorM2(motor chodu) Postup: Skontrolujte káble motora. Vymeňte impulzový

prevodník.

0460 949 285

2310 Nasýtenie prúdu servomotora

Zvárací zdroj dočasne dodáva maximálny prúd. Postup: Ak chyba pretrváva, skúste nastaviť nižšie zváracie

údaje.

- 59 -

9 NÁSTROJE

3205 Vysoké napätie jednosmerného prúdu

Postup: Skontrolujte, či sieťové napätie nie je príliš nízke alebo

príliš vysoké.

5010 Vysoká induktancia

Induktancia je príliš vysoká vzávislosti od dĺžky zváracích káblov avysokých zváracích údajov.

Postup: Skúste upraviť zváracie údaje.

9.2 Export/Import

Hlavná ponuka Tools (Nástroje) Export/Import

V ponuke Export/Import je možné prenášať informácie do a z ovládacieho panelu cez pamäť USB.

Prenášať možno nasledujúce informácie:

• Záznamy zváracích údajov Export/Import

• Nastavenie systému Export/Import

• Nastavovacie limity Export/Import

• Meracie limity Export/Import

• Chybový protokol Export

• Protokol funkcií kvality Export

• Výrobná štatistika Export

Pri ukladaní na pamäť USB postupujte takto: Zasuňte pamäť USB do riadiacej jednotky. Vyberte riadok s informáciami, ktoré sa majú preniesť. Stlačte kláves EXPORT alebo

IMPORT podľa toho, či sa informácie majú exportovať alebo importovať.

9.3 Správca súborov

Hlavná ponuka Nástroje Správca súborov

Informácie na pamäti USB (C:\) možno spravovať v správcovi súborov. Správca súborov umožňuje manuálne odstrániť a prekopírovať zváracie údaje a údaje o kvalite.

Po pripojení pamäte USB sa na displeji zobrazí predvolený priečinok pamäte, ak bol predtým vybraný predvolený priečinok.

0460 949 285

- 60 -

9 NÁSTROJE

Ovládací panel si pamätá, kde ste boli, keď ste naposledy používali správcu súborov, aby ste sa po návrate vrátili na to isté miesto v súborovej štruktúre.

• Veľkosť zvyšného pamäťového priestoru zistíte pomocou funkcie INFO.

• Informácie aktualizujte stlačením klávesu AKTUALIZOVAŤ (UPDATE).

• Keď chcete súbor odstrániť, zmeniť názov, vytvoriť nový priečinok, kopírovať alebo prilepiť, stlačte ALT. Objaví sa zoznam, z ktorého si môžete vybrať niektorú možnosť. Pri výbere (..) alebo priečinka môžete vytvoriť len nový priečinok alebo prilepiť súbor, ktorý ste predtým skopírovali. Ak ste vybrali súbor a predtým ste prekopírovali súbor, budú pridané možnosti PREMENOVAŤ (RENAME), KOPÍROVAŤ (COPY) a PRILEPIŤ (PASTE).

Vyberte si priečinok alebo súbor a stlačte ALT.

Tento zoznam sa zobrazí po stlačení ALT.

9.3.1 Odstrániť súbor/priečinok

Vyberte si súbor alebo priečinok, ktorý sa má odstrániť, a stlačte ALT. Vyberte možnosť ODSTRÁNIŤ (DELETE) a stlačte kláves ENTER.

0460 949 285

- 61 -

9 NÁSTROJE

Súbor/priečinok bol teraz odstránený. Aby sa priečinok dal odstrániť, musí byť prázdny, t. j. najprv odstráňte súbory z priečinka.

9.3.2 Premenovať súbor/priečinok

Vyberte si súbor alebo priečinok, ktorý sa má premenovať, a stlačte ALT. Vyberte možnosť PREMENOVAŤ (RENAME) a stlačte kláves ENTER.

Na displeji sa objaví klávesnica. Polohovací gombík slúži na zmenu riadku a šípky na pohyb doľava a doprava. Vyberte znak/funkciu, ktoré sa majú použiť, a stlačte ENTER.

9.3.3 Vytvoriť nový priečinok

Vyberte si, kde sa má nachádzať nový priečinok, a stlačte ALT. Vyberte možnosť NOVÝ PRIEČINOK (NEW FOLDER) a stlačte kláves ENTER.

Na displeji sa potom objaví klávesnica. Polohovací gombík slúži na zmenu riadka a šípky na pohyb doľava a doprava. Vyberte znak/funkciu, ktoré sa majú použiť, a stlačte ENTER.

9.3.4 Kopírovať a prilepovať súbory

Vyberte si súbor, ktorý sa má prekopírovať, a stlačte ALT. Vyberte možnosť KOPÍROVAŤ (COPY) a stlačte kláves ENTER.

0460 949 285

- 62 -

9 NÁSTROJE

Nastavte kurzor na priečinok, v ktorom sa má nachádzať prekopírovaný súbor a stlačte ALT. Vyberte možnosť PRILEPIŤ (PASTE). a stlačte kláves ENTER.

Kópia sa uloží pod názvom Copy of plus pôvodný názov, napr. Copy of WeldData.awd.

9.4 Editor nastavovacích limitov (Setting limit editor)

Hlavná ponuka → Tools (Nástroje) → Editor nastavovacích limitov (Setting limit editor)

V tejto ponuke si možno nastaviť vlastné maximálne a minimálne hodnoty pre rôzne zváracie metódy. Limity nemôžu byť vyššie ani nižšie ako hodnoty, pre ktoré je dimenzovaný zvárací zdroj. Kdispozícii je 50 miest v pamäti. Vyberte si riadok pre prázdne úložné miesto a stlačte ENTER. Vyberte proces stlačením ENTER, vyberte zvárací postup pomocou polohovacieho gombíka a stlačte ENTER.

Pre všetky procesy možno vybrať maximálne a minimálne hodnoty napätia oblúka, rýchlosti podávania drôtu, rýchlosti chodu a zváracieho prúdu.

0460 949 285

- 63 -

9 NÁSTROJE

Po úprave hodnôt stlačte kláves ULOŽIŤ (STORE). Keď sa zariadenie opýta, či sa má hodnota limitu uložiť na vybrané pamäťové miesto, stlačte kláves NIE (NO) alebo ÁNO (YES). Hodnoty pamäťového miesta si možno pozrieť pod čiarou dolu.

Pomocou softvérového klávesu AUTO sa parametre nastavujú automaticky podľa naposledy použitých parametrov.

Po zobrazení otázky, či sa hodnoty limitov majú nastaviť automaticky, stlačte kláves NIE (NO) alebo ÁNO (YES) apotom kláves ULOŽIŤ (STORE), ak sa nastavenie má zachovať.

9.5 Editor meracích limitov (Measure limit editor)

Hlavná ponuka → Tools (Nástroje) → Editor meracích limitov (Measure limit editor)

V tejto ponuke si možno nastaviť vlastné merané hodnoty pre rôzne zváracie metódy. Kdispozícii je 50 miest v pamäti. Vyberte si riadok pre prázdne úložné miesto a stlačte ENTER. Vyberte proces stlačením klávesu ENTER, vyberte zvárací postup pomocou polohovacieho gombíka a stlačte ENTER.

Vybrať možno nasledujúce hodnoty:

• napätie oblúka: min, max

• rýchlosť posuvu drôtu: min, max

• zvárací prúd: min, max

• rýchlosť chodu: min, max

• energia na jednotku dĺžky: min, max

Nastavte požadovanú hodnotu pomocou nastavovacích gombíkov astlačte kláves ULOŽIŤ (STORE).

0460 949 285

- 64 -

9 NÁSTROJE

V dialógovom okne dostanete otázku, či chcete uložiť vybrané pamäťové miesto. Stlačením klávesu ÁNO (YES) hodnotu uložíte. Hodnoty pamäťového miesta si možno pozrieť pod čiarou dolu.

Pomocou softvérového klávesu AUTO sa parametre nastavujú automaticky podľa naposledy použitých odmeraných hodnôt.

Po zobrazení otázky, či sa odmerané hodnoty majú nastaviť automaticky, stlačte kláves NIE (NO) alebo ÁNO (YES) apotom kláves ULOŽIŤ (STORE), ak sa nastavenie má zachovať.

9.6 Výrobná štatistika

Hlavná ponuka Nástroje Výrobná štatistika

Výrobná štatistika bude sledovať celkový čas horenia oblúka, celkové množstvo materiálu a počet zvarov od ostatnej inicializácie. Bude monitorovať aj čas horenia oblúka a množstvo použitých materiálov v ostatnom zvare. Na informačné účely sa vypočíta a zobrazí aj množstvo roztaveného materiálu na jednotku dĺžky a kedy došlo k ostatnej inicializácii.

Stlačením klávesu VYNULOVAŤ (RESET) vynulujete všetky počítadlá. Dátum ačas zodpovedajú úplne poslednej inicializácii.

0460 949 285

- 65 -

9 NÁSTROJE

Ak nevynulujete počítadlá, všetky sa automaticky inicializujú, ak niektoré z nich dosiahnu svoju maximálnu hodnotu.

Maximálne hodnoty počítadiel

Čas 999 hodín, 59 minút, 59 sekúnd Hmotnosť 13350000 gramov Množstvo 65535

9.7 Funkcie kvality

Hlavná ponuka Nástroje Funkcie kvality

Funkcie kvality sledujú rôzne zaujímavé zváracie údaje pre jednotlivé zvary. Sú to tieto funkcie:

• Čas začiatku zvárania.

• Dĺžka trvania zvárania.

• Maximálny, minimálny a priemerný prúd počas zvárania.

• Maximálne, minimálne a priemerné napätie počas zvárania.

• Maximálna, minimálna a priemerná energia na jednotku dĺžky počas zvárania.

V riadku v spodnej časti sa zobrazí počet zvarov od poslednej inicializácie. Možno uložiť informácie pribl. o maximálne 100 zvaroch. Ak už máte viac ako 100 zvarov, prvý zvar bude prepísaný.

Na displeji bude zobrazený naposledy zaznamenaný zvar, hoci je možné prechádzať aj medzi ostatnými zaznamenanými zvarmi. Všetky protokoly môžete odstrániť stlačením klávesu VYNULOVAŤ (RESET).

9.7.1 Uložiť údaje o kvalite

Hlavná ponuka Tools (Nástroje) Export/Import

Súbory, ktoré sú vytvorené v ovládacom paneli, sú uložené ako súbory xml. Pamäť USB musí byť naformátovaná ako FAT 32, aby správne fungovala.

Zasuňte pamäťové zariadenie USB do ovládacieho panela, pozrite si “Správca súborov”, str.60.

Vyberte možnosť PROTOKOL FUNKCIÍ KVALITY a stlačte kláves EXPORT.

0460 949 285

- 66 -

9 NÁSTROJE

Celý záznam s údajmi o kvalite (informácia o 100 najnovších vykonaných zvaroch), ktorý je uložený v ovládacom paneli, sa teraz ukladá na pamäť USB.

Súbor je v priečinku nazývanom QData. QData sa vytvorí automaticky po zasunutí pamäte USB.

9.8 Kalendár

Hlavná ponuka Nástroje Kalendár

Dátum a čas sa nastavujú tu. Vyberte riadok, ktorý chcete nastaviť: Year (Rok), Month (Mesiac), Day (Deň), Hour

(Hodina), Minutes (Minúty) a Seconds (Sekundy). Nastavte správnu hodnotu jedným z nastavovacích gombíkov. Stlačte kláves NASTAVIŤ (SET).

9.9 Účty používateľa

Hlavná ponuka Nástroje Účty používateľov

Príležitostne je dôležité, predovšetkým z pohľadu kvality, aby výrobok nemohli používať neoprávnené osoby.

V tejto ponuke sa registruje meno používateľa, úroveň účtu a heslo.

0460 949 285

- 67 -

9 NÁSTROJE

Vyberte položku MENO POUŽÍVATEĽA (USER NAME) a stlačte kláves ENTER. Prejdite nadol na prázdny riadok a stlačte ENTER. Zadajte nové meno používateľa na klávesnici pomocou polohovacieho gombíka, šípiek a ENTER.

Je tu priestor na 16 účtov používateľa. V súboroch s údajmi o kvalite bude evidentné, ktorí používatelia zhotovili príslušný zvar.

V položke ÚROVEŇ ÚČTU (ACCOUNT LEVEL) vyberte niektorú z týchto možností:

• Správca úplný prístup (môže pridávať nových používateľov)

• Pokročilý používateľ má prístup ku všetkému, okrem: ○ konfigurácie stroja ○ účtov používateľa ○ sieťových nastavení

• Normálny používateľ Má prístup: ○ V ponuke Konfigurácia:

– Údržba

○ v ponuke Nástroje:

– Informácie o jednotke

○ V ponuka Nastavenia:

– Napätie – Prúd/Posuv drôtu – Rýchlosť chodu – Smer zvárania

V riadku HESLO (PASSWORD) zadajte heslo pomocou klávesnice. Keď je zvárací zdroj zapnutý a ovládací panel je aktivovaný, na displeji sa objaví žiadosť o zadanie vásho hesla.

Ak sa rozhodnete, že túto funkciu nechcete používať a chcete odblokovať napájací zdroj a ovládací panel pre všetkých používateľov, vyberte možnosť VYPNÚŤ ÚČTY POUŽÍVATEĽOV (USER ACCOUNTS OFF).

0460 949 285

- 68 -

9 NÁSTROJE

9.10 Informácie o jednotke

Hlavná ponuka Nástroje Informácie o jednotke

V tejto ponuke nájdete nasledujúce informácie:

• ID stroja (Machine ID)

• ID uzla (Node ID) (týka sa čísel ID uzlov uvedených nižšie, pozrite si “ID jednotiek”, str.

58) 2 = zvárací zdroj 6 = posuv drôtu apohyb chodu (motorová doska) 8 = ovládací panel

• Verzia softvéru

0460 949 285

- 69 -

ŠTRUKTÚRA PONÚK

SAW

1) The setting range is dependent on the product used.

2) The menu shows the settings that belong to the selected regulation type.

0460 949 285

- 70 -

ŠTRUKTÚRA PONÚK

GMAW

* The setting range is dependent on the product used.

0460 949 285

- 71 -

ŠTRUKTÚRA PONÚK

GOUGING

* The setting range is dependent on the product used.

0460 949 285

- 72 -

ŠTRUKTÚRA PONÚK

Configuration

Language Code lock

CONFIGURATION

General configuration

• fast mode soft buttons

• quality data log to file

• soft keys setup

• auto save mode

• unit of length

Machine configuration

• product code

• wire feed axis

• ice wire feed axis

• travel axis

• outer axis

• tandem

• parallel power sources

• ice wire feed

• polarity

• node ID settings

• system information

Cable lengths Maintenance

• contact tip change interval

• total running time limit

Measure–values filter factor

0460 949 285

- 73 -

ŠTRUKTÚRA PONÚK

Tools

Event handling

• Event log

• Active errors

TOOLS

Export/import

• weld data sets

• system settings

• setting limits

• measure limits

• error log

• quality function log

• production statistics

File manager Setting limit editor Measure limit editor Production statistics Quality functions Calendar User accounts Unit information

0460 949 285

- 74 -

ROZMERY DRÔTOV

Submerged arc welding with constant ampere (SAW CA)

Wire type Wire diameter (mm)

Fe Solid 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 Fe Solid Twin 2 x 0,8 2 x 1,0 2 x 1,2 2 x 1,6 2 x 2,0 2 x 2,4 2 x 3,0 2 x 4,0 2 x

5,0 Fe Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 Fe Flux Cored Twin 2 x 0,8 2 x 1,0 2 x 1,2 2 x 1,6 2 x 2,0 2 x 2,4 2 x 3,0 2 x 4,0 SS Solid 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 SS Solid Twin 2 x 0,8 2 x 1,0 2 x 1,2 2 x 1,6 2 x 2,0 2 x 2,4 2 x 3,0 2 x 3,2 2 x

4,0 SS Strip 30 x 0,5 60 x 0,5 90 x 0,5 SS Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 3,0 3,2 4,0 5,0 6,0 SS Flux Cored Twin 2 x 0,8 2 x 1,0 2 x 1,2 2 x 1,6 2 x 2,0 2 x 2,4 2 x 3,0 2 x 3,2 2 x

4,0

MIG/MAG welding with constant ampere (GMAW CA)

Wire type Wire diameter (mm)

Fe Solid 0,8 1,0 1,2 1,6 2,0 2,4 Fe Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 SS Solid 0,8 1,0 1,2 1,6 2,0 2,4 SS Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4 Al Solid 0,8 1,0 1,2 1,6 2,0 2,4 Al Flux Cored 0,8 1,0 1,2 1,6 2,0 2,4

Gouging with constant ampere (CA)

Electrode dimension (mm)

8.0 9.5 13.0

0460 949 285

- 75 -

OBJEDNÁVACIE ČÍSLA

Ordering no. Denomination

0460 504 880 0460 949 270 0460 949 271 0460 949 272 0460 949 273 0460 949 274 0460 949 275 0460 949 276 0460 949 277 0460 949 278 0460 949 279 0460 949 280 0460 949 281 0460 949 282 0460 949 283

Control unit PEK Instruction manual SE Instruction manual DK Instruction manual NO Instruction manual FI Instruction manual GB Instruction manual DE Instruction manual FR Instruction manual NL Instruction manual ES Instruction manual IT Instruction manual PT Instruction manual GR Instruction manual PL

Instruction manual HU 0460 949 284 0460 949 285 0460 949 286 0460 949 289 0460 949 290 0460 949 291 0460 949 292 0460 949 293

Instruction manual CZ

Instruction manual SK

Instruction manual RU

Instruction manual EE

Instruction manual LV

Instruction manual SI

Instruction manual LT

Instruction manual CN

Instruction manuals are available on the Internet at www.esab.com

0460 949 285

- 76 -

OBJEDNÁVACIE ČÍSLA

0460 949 285

- 77 -

ESAB subsidiaries and representative offices

Europe

AUSTRIA

ESAB Ges.m.b.H Vienna-Liesing Tel: +43 1 888 25 11 Fax: +43 1 888 25 11 85

BELGIUM

S.A. ESAB N.V. Heist-op-den-Berg Tel: +32 15 25 79 30 Fax: +32 15 25 79 44

BULGARIA

ESAB Kft Representative Office Sofia Tel: +359 2 974 42 88 Fax: +359 2 974 42 88

THE CZECH REPUBLIC

ESAB VAMBERK s.r.o. Vamberk Tel: +420 2 819 40 885 Fax: +420 2 819 40 120

DENMARK

Aktieselskabet ESAB Herlev Tel: +45 36 30 01 11 Fax: +45 36 30 40 03

FINLAND

ESAB Oy Helsinki Tel: +358 9 547 761 Fax: +358 9 547 77 71

GREAT BRITAIN

ESAB Group (UK) Ltd Waltham Cross Tel: +44 1992 76 85 15 Fax: +44 1992 71 58 03

ESAB Automation Ltd Andover Tel: +44 1264 33 22 33 Fax: +44 1264 33 20 74

FRANCE

ESAB France S.A. Cergy Pontoise Tel: +33 1 30 75 55 00 Fax: +33 1 30 75 55 24

GERMANY

ESAB GmbH Solingen Tel: +49 212 298 0 Fax: +49 212 298 218

HUNGARY

ESAB Kft Budapest Tel: +36 1 20 44 182 Fax: +36 1 20 44 186

ITALY

ESAB Saldatura S.p.A. Bareggio (Mi) Tel: +39 02 97 96 8.1 Fax: +39 02 97 96 87 01

THE NETHERLANDS

ESAB Nederland B.V. Amersfoort Tel: +31 33 422 35 55 Fax: +31 33 422 35 44

NORWAY

AS ESAB Larvik Tel: +47 33 12 10 00 Fax: +47 33 11 52 03

POLAND

ESAB Sp.zo.o. Katowice Tel: +48 32 351 11 00 Fax: +48 32 351 11 20

PORTUGAL

ESAB Lda Lisbon Tel: +351 8 310 960 Fax: +351 1 859 1277

ROMANIA

ESAB Romania Trading SRL Bucharest Tel: +40 316 900 600 Fax: +40 316 900 601

RUSSIA

LLC ESAB Moscow Tel: +7 (495) 663 20 08 Fax: +7 (495) 663 20 09

SLOVAKIA

ESAB Slovakia s.r.o. Bratislava Tel: +421 7 44 88 24 26 Fax: +421 7 44 88 87 41

SPAIN

ESAB Ibérica S.A. Alcalá de Henares (MADRID) Tel: +34 91 878 3600 Fax: +34 91 802 3461

SWEDEN

ESAB Sverige AB Gothenburg Tel: +46 31 50 95 00 Fax: +46 31 50 92 22

ESAB International AB Gothenburg Tel: +46 31 50 90 00 Fax: +46 31 50 93 60

SWITZERLAND

ESAB AG Dietikon Tel: +41 1 741 25 25 Fax: +41 1 740 30 55

UKRAINE

ESAB Ukraine LLC Kiev Tel: +38 (044) 501 23 24 Fax: +38 (044) 575 21 88

North and South America

ARGENTINA

CONARCO Buenos Aires Tel: +54 11 4 753 4039 Fax: +54 11 4 753 6313

BRAZIL

ESAB S.A. Contagem-MG Tel: +55 31 2191 4333 Fax: +55 31 2191 4440

CANADA

ESAB Group Canada Inc. Missisauga, Ontario Tel: +1 905 670 02 20 Fax: +1 905 670 48 79

MEXICO

ESAB Mexico S.A. Monterrey Tel: +52 8 350 5959 Fax: +52 8 350 7554

USA

ESAB Welding & Cutting Products Florence, SC Tel: +1 843 669 44 11 Fax: +1 843 664 57 48

Asia/Pacific

AUSTRALIA

ESAB South Pacific Archerfield BC QLD 4108 Tel: +61 1300 372 228 Fax: +61 7 3711 2328

CHINA

Shanghai ESAB A/P Shanghai Tel: +86 21 2326 3000 Fax: +86 21 6566 6622

INDIA

ESAB India Ltd Calcutta Tel: +91 33 478 45 17 Fax: +91 33 468 18 80

INDONESIA

P.T. ESABindo Pratama Jakarta Tel: +62 21 460 0188 Fax: +62 21 461 2929

JAPAN

ESAB Japan Tokyo Tel: +81 45 670 7073 Fax: +81 45 670 7001

MALAYSIA

ESAB (Malaysia) Snd Bhd USJ Tel: +603 8023 7835 Fax: +603 8023 0225

SINGAPORE

ESAB Asia/Pacific Pte Ltd Singapore Tel: +65 6861 43 22 Fax: +65 6861 31 95

SOUTH KOREA

ESAB SeAH Corporation Kyungnam Tel: +82 55 269 8170 Fax: +82 55 289 8864

UNITED ARAB EMIRATES

ESAB Middle East FZE Dubai Tel: +971 4 887 21 11 Fax: +971 4 887 22 63

Africa

EGYPT

ESAB Egypt Dokki-Cairo Tel: +20 2 390 96 69 Fax: +20 2 393 32 13

SOUTH AFRICA

ESAB Africa Welding & Cutting Ltd Durbanvill 7570 - Cape Town Tel: +27 (0)21 975 8924

Distributors

For addresses and phone numbers to our distributors in other countries, please visit our home page

www.esab.com

ESAB A2, A6 PEK Control Panel Instruction manual [sk]

Specifications and Main Features

Frequently Asked Questions

User Manual

OBSAH

1 ÚVOD

1.1 Ovládací panel

1.1.1 Klávesy a gombíky

1.2 Prvý krok

1.2.1 Výber jazyka

1.2.2 Jednotky merania

1.3 Displej

1.3.1 Symboly zobrazované na displeji

1.4 Všeobecné informácie o nastaveniach

1.4.1 Nastavenie číselných hodnôt

1.4.2 Nastavenie so zadanými alternatívami

1.5 QUIT a ENTER

2 PONUKY

2.1 Hlavná ponuka

2.1.1 Ponuka Konfigurácia (Configuration)

2.1.2 Ponuka Nástroje

2.1.3 Ponuka nastavenia zváracích údajov

2.1.4 Ponuka Merania

2.1.5 Ponuka Pamäť zváracích údajov (Weld data memory)

2.1.6 Ponuka Rýchly režim

3 OBLÚKOVÉ ZVÁRANIE POD TAVIVOM

3.1 Nastavenia pre oblúkové zváranie pod tavivom

5 DRÁŽKOVANIE

5.1 Nastavenia pre drážkovanie

6 VYSVETLENIE FUNKCIÍ

6.1 CA, konštantný prúd

6.2 CW, konštantný posuv drôtu

6.3 CC, konštantný prúd

6.4 Rozmer drôtu / elektródy

6.5 Napätie oblúka

6.6 Rýchlosť podávania drôtu

6.7 Rýchlosť posuvu studeného drôtu (ICE)

6.8 Oneskorenie štartu studeného drôtu (ICE)

6.9 Rýchlosť chodu

6.10 Smer zvárania

6.11 Frekvencia AC

6.12 Vyváženie AC

6.13 Posunutie AC

6.14 Úvodné prúdenie taviva (SAW)

6.15 Úvodné prúdenie plynu (GMAW)

6.16 Úvodné prúdenie vzduchu (drážkovanie)

6.17 Typ spúšťania

6.18 Plazivé spúšťanie drôtu

6.19 Štartovacie fázy

6.20 Max. napätie na svorkách (OCV)

6.21 Záverečné prúdenie taviva (SAW)

6.22 Záverečné prúdenie plynu (GMAW)

6.23 Záverečné prúdenie vzduchu (drážkovanie)

6.24 Vyplňovanie kráterov

6.25 Doba odhorenia

6.26 Zastavovacie fázy

6.27 Dynamická regulácia

6.28 Ovládacie parametre

6.29 Nastavovacie limity

6.30 Meracie limity

7 SPRÁVA PAMÄTE

7.1 Pracovná metóda ovládacieho panelu

7.2 Uložiť (Store)

7.3 Vyvolať

7.4 Odstrániť

7.5 Kopírovať

7.6 Názov

7.7 Upraviť

8 PONUKA KONFIGURÁCIA

8.1 Kódová zámka

8.1.1 Stav režimu uzamknutia

8.1.2 Špecifikovať/upraviť kód zámky

8.2 Všeobecná konfigurácia (General configuration)

8.2.1 Softvérové klávesy rýchleho režimu

8.2.2 Protokolovanie údajov kvality do súboru

8.2.3 Konfigurácia softvérového klávesu

8.2.4 Režim Automatické uloženie

8.3 Konfigurácie stroja

8.3.1 Kód výrobku

8.3.2 Os posuvu drôtu
